Основы электротехники для начинающих

1. Основы электротехники для начинающих

Школа для электрика - https://electricalschool.info/
Основы электротехники для
начинающих

2.

Электротехника: Фундамент Современного Мира
Электричество – основа
повседневных устройств
1
2
Изучение электротехники
Понимание работы устройств
3
4
Открывает двери к техническим
профессиям и технологиям будущего
Смартфоны, компьютеры, бытовая
техника – всё работает на
электричестве
5
Осознанное использование и
безопасность

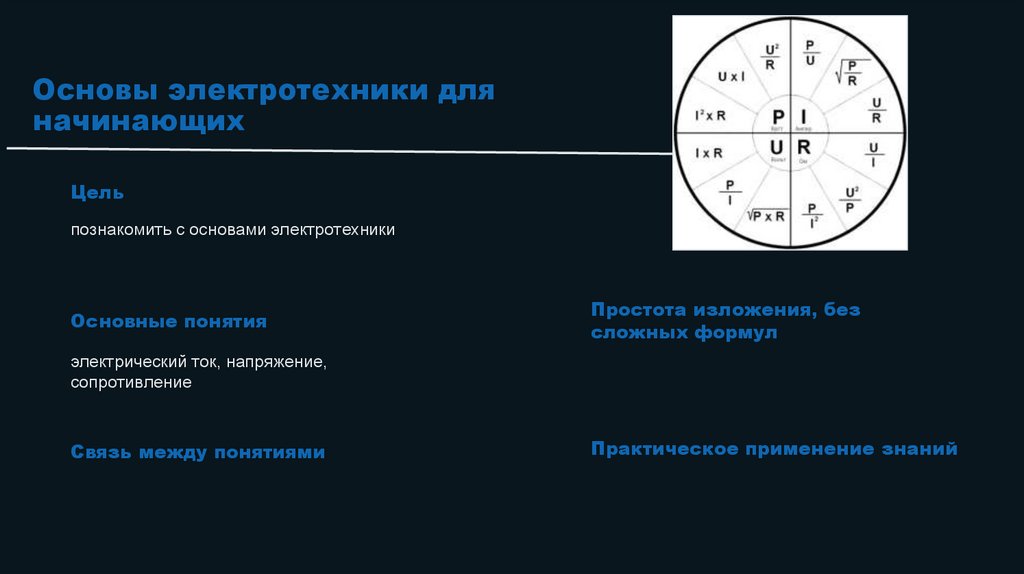

3. Основы электротехники для начинающих

Цель
познакомить с основами электротехники
Основные понятия
Простота изложения, без
сложных формул
электрический ток, напряжение,
сопротивление
Связь между понятиями
Практическое применение знаний

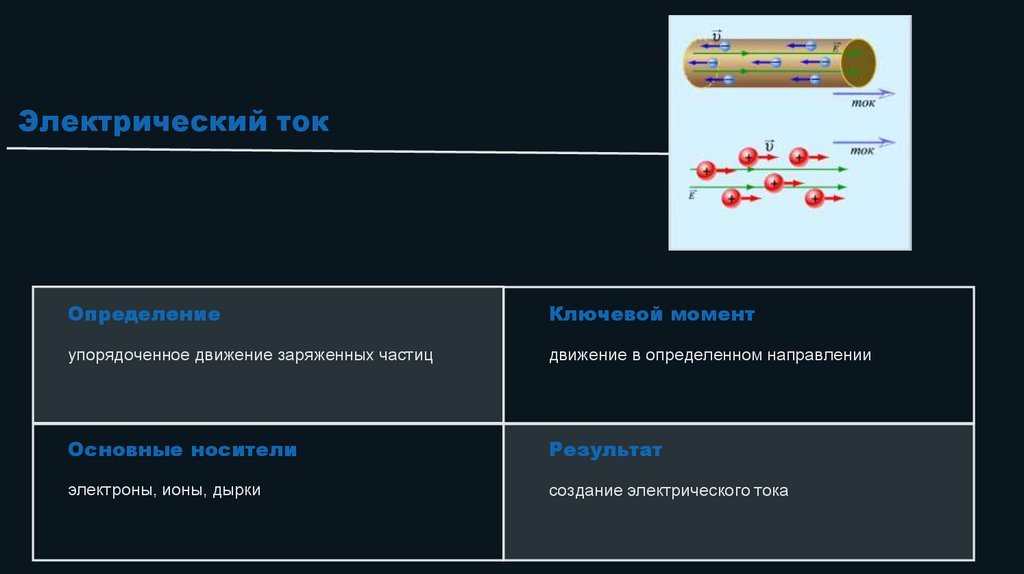

4. Электрический ток

Определение
Ключевой момент
упорядоченное движение заряженных частиц
движение в определенном направлении
Основные носители
Результат
электроны, ионы, дырки
создание электрического тока

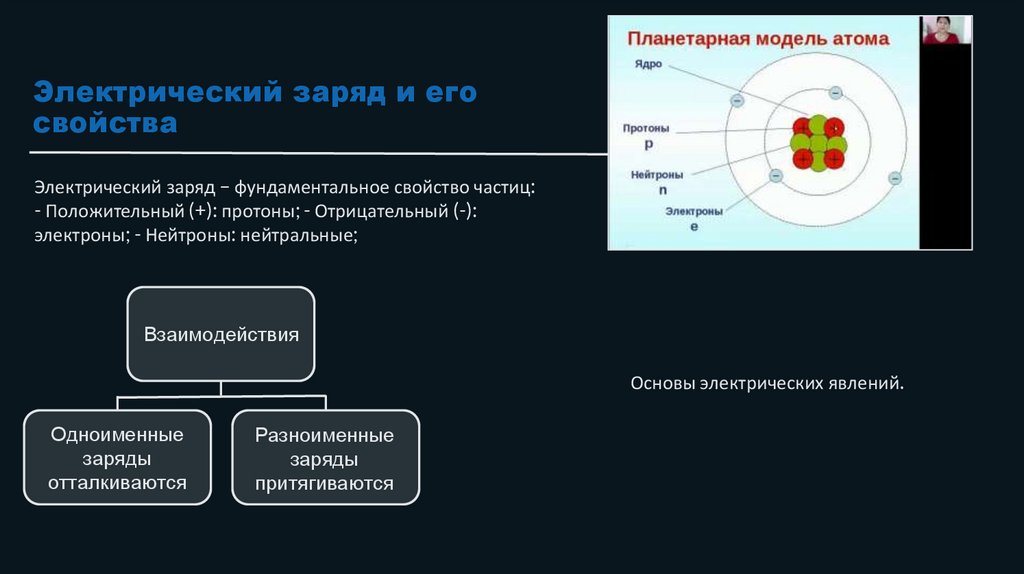

5. Электрический заряд и его свойства

Электрический заряд – фундаментальное свойство частиц:
- Положительный (+): протоны; - Отрицательный (-):
электроны; - Нейтроны: нейтральные;
Взаимодействия
Основы электрических явлений.
Одноименные
заряды
отталкиваются
Разноименные
заряды
притягиваются

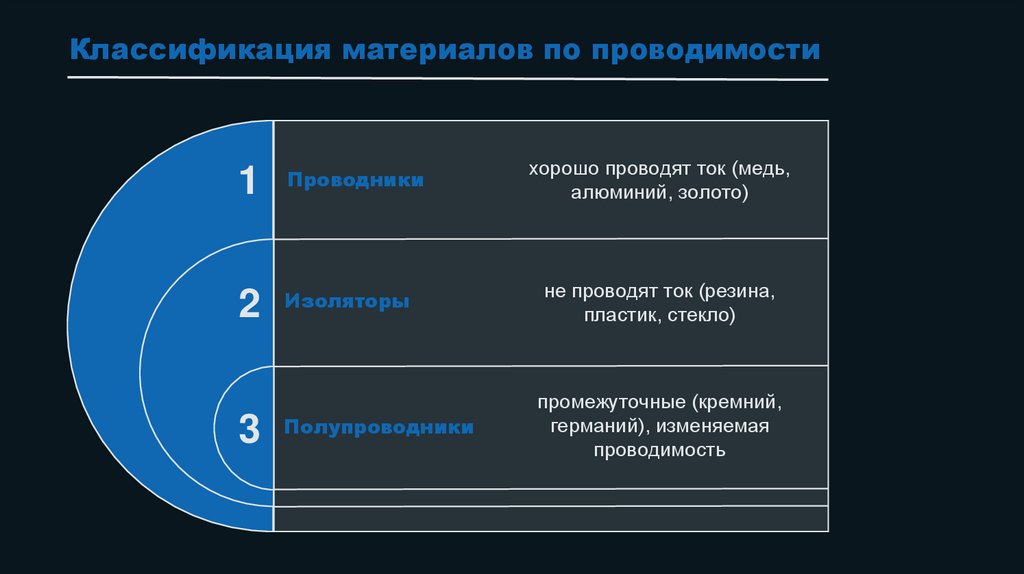

6.

Классификация материалов по проводимости
1
Проводники
хорошо проводят ток (медь,
алюминий, золото)
2 Изоляторы
не проводят ток (резина,
пластик, стекло)
3 Полупроводники
промежуточные (кремний,
германий), изменяемая
проводимость

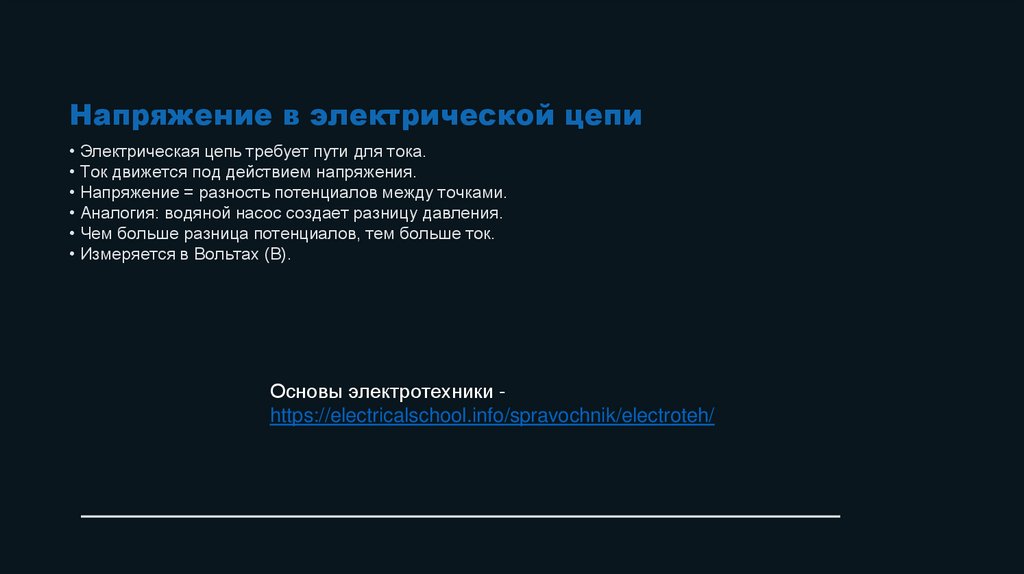

7. Напряжение в электрической цепи

• Электрическая цепь требует пути для тока.
• Ток движется под действием напряжения.
• Напряжение = разность потенциалов между точками.
• Аналогия: водяной насос создает разницу давления.
• Чем больше разница потенциалов, тем больше ток.
• Измеряется в Вольтах (В).
Основы электротехники https://electricalschool.info/spravochnik/electroteh/

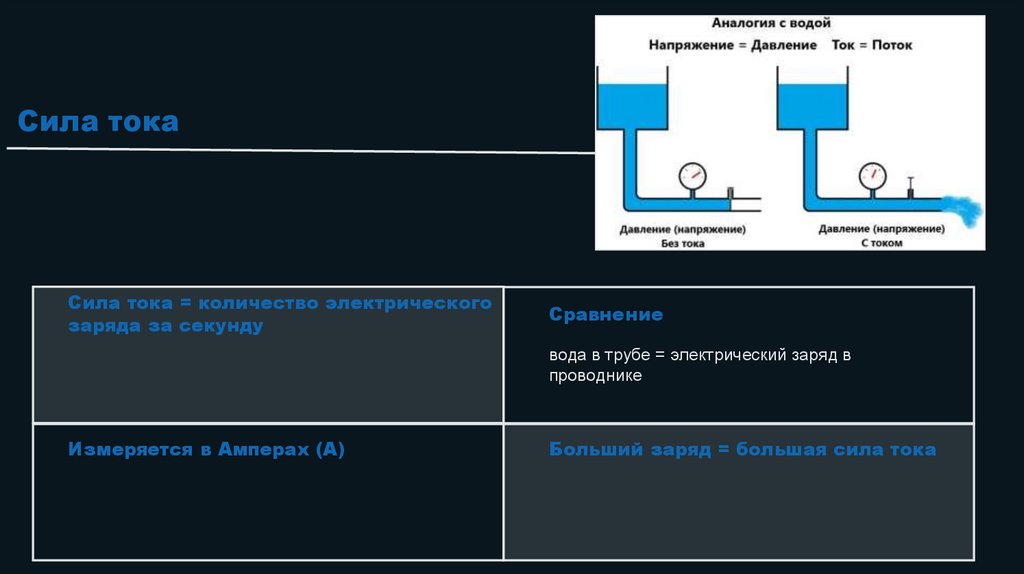

8. Сила тока

Сила тока = количество электрического
заряда за секунду
Сравнение
вода в трубе = электрический заряд в
проводнике
Измеряется в Амперах (А)
Больший заряд = большая сила тока

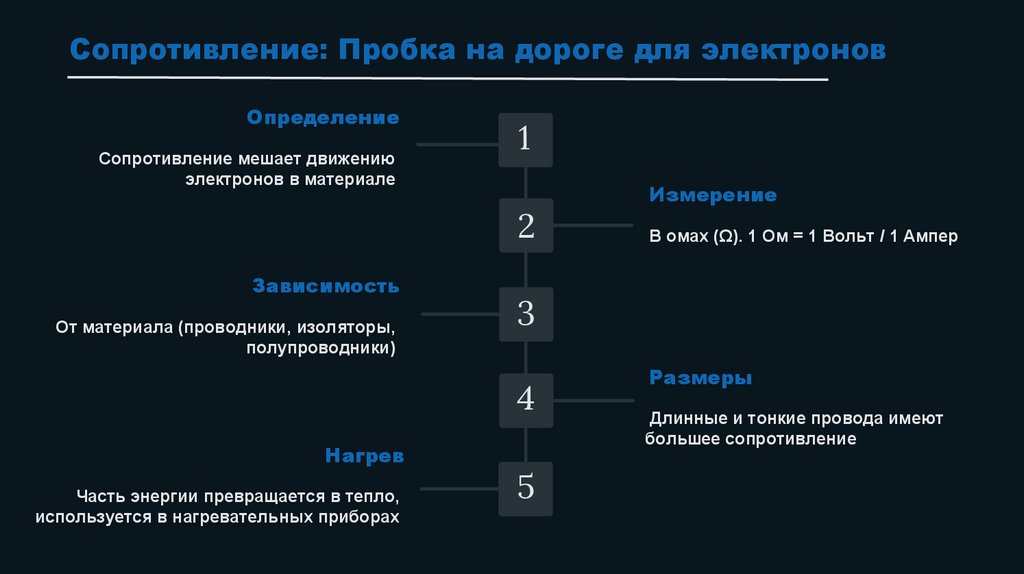

9.

Сопротивление: Пробка на дороге для электронов
Определение
Сопротивление мешает движению
электронов в материале
1
2
Зависимость
От материала (проводники, изоляторы,
полупроводники)
Часть энергии превращается в тепло,
используется в нагревательных приборах
В омах (Ω). 1 Ом = 1 Вольт / 1 Ампер
3
4
Нагрев
Измерение
5
Размеры
Длинные и тонкие провода имеют
большее сопротивление

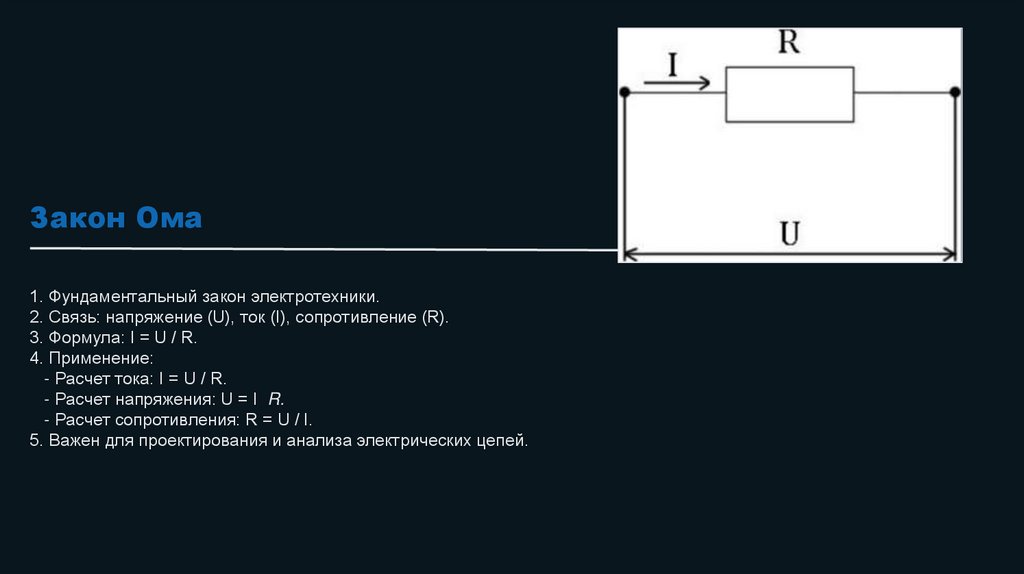

10. Закон Ома

1. Фундаментальный закон электротехники.
2. Связь: напряжение (U), ток (I), сопротивление (R).
3. Формула: I = U / R.
4. Применение:
- Расчет тока: I = U / R.
- Расчет напряжения: U = I R.
- Расчет сопротивления: R = U / I.
5. Важен для проектирования и анализа электрических цепей.

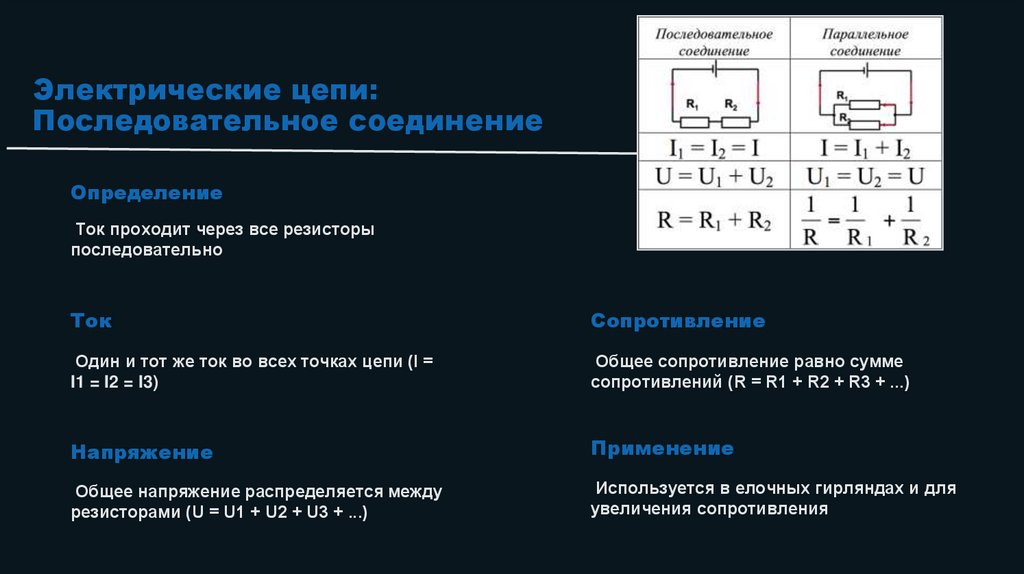

11. Электрические цепи: Последовательное соединение

Определение
Ток проходит через все резисторы
последовательно
Ток
Сопротивление
Один и тот же ток во всех точках цепи (I =
I1 = I2 = I3)
Общее сопротивление равно сумме
сопротивлений (R = R1 + R2 + R3 + ...)
Напряжение
Применение
Общее напряжение распределяется между
резисторами (U = U1 + U2 + U3 + ...)
Используется в елочных гирляндах и для
увеличения сопротивления

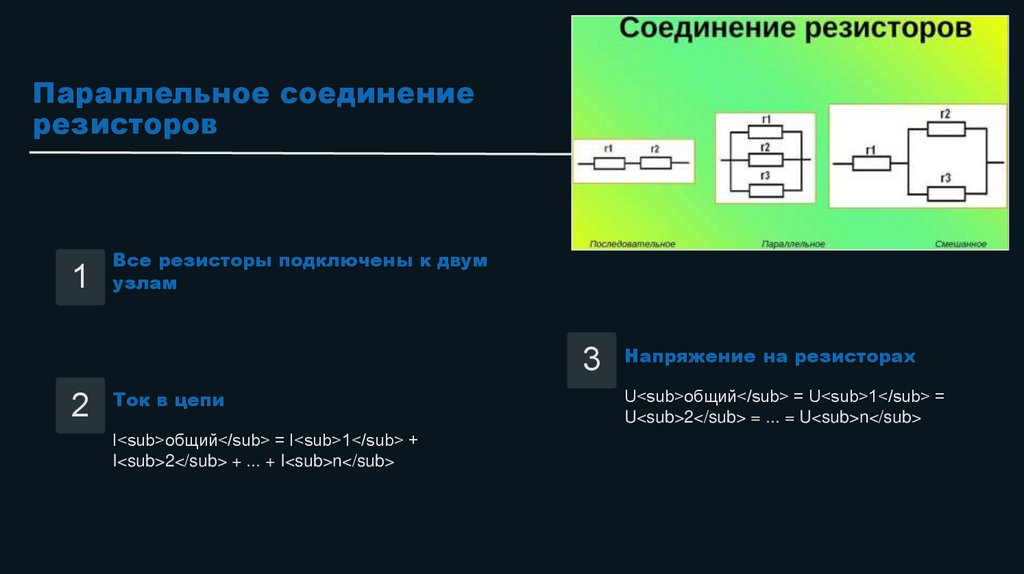

12. Параллельное соединение резисторов

1
Все резисторы подключены к двум
узлам
3
2
Ток в цепи
I_общий = I₁ +
I₂ + ... + I_n
Напряжение на резисторах
U_общий = U₁ =
U₂ = ... = U_n

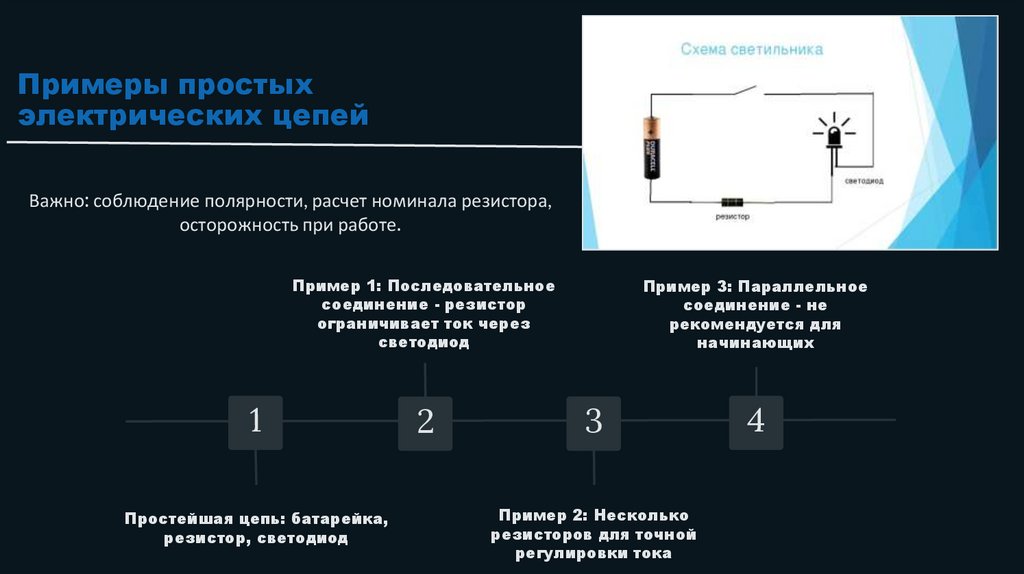

13. Примеры простых электрических цепей

Важно: соблюдение полярности, расчет номинала резистора,
осторожность при работе.
Пример 1: Последовательное
соединение - резистор
ограничивает ток через
светодиод
1
Простейшая цепь: батарейка,
резистор, светодиод
2
Пример 3: Параллельное
соединение - не
рекомендуется для
начинающих
3
Пример 2: Несколько
резисторов для точной
регулировки тока
4

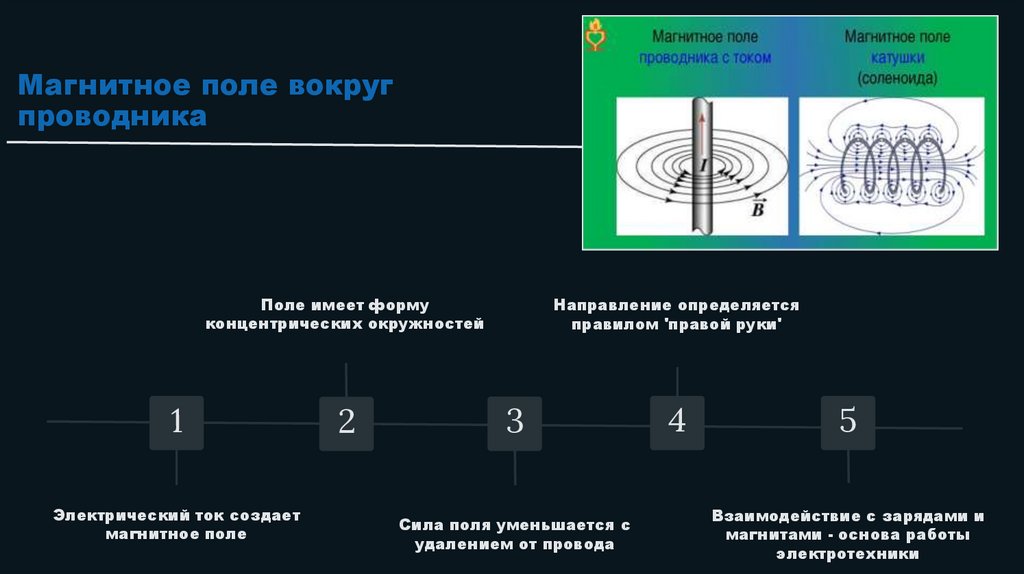

14. Магнитное поле вокруг проводника

Поле имеет форму
концентрических окружностей
1
Электрический ток создает
магнитное поле
2
Направление определяется
правилом 'правой руки'
3
Сила поля уменьшается с
удалением от провода
4
5
Взаимодействие с зарядами и
магнитами - основа работы
электротехники

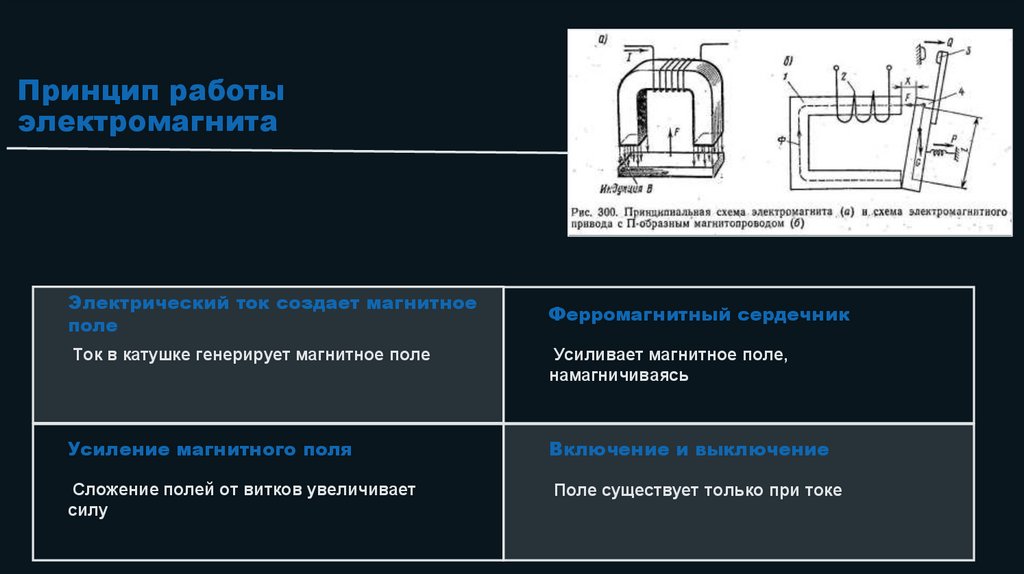

15. Принцип работы электромагнита

Электрический ток создает магнитное
поле
Ферромагнитный сердечник
Ток в катушке генерирует магнитное поле
Усиливает магнитное поле,
намагничиваясь
Усиление магнитного поля
Включение и выключение
Сложение полей от витков увеличивает
силу
Поле существует только при токе

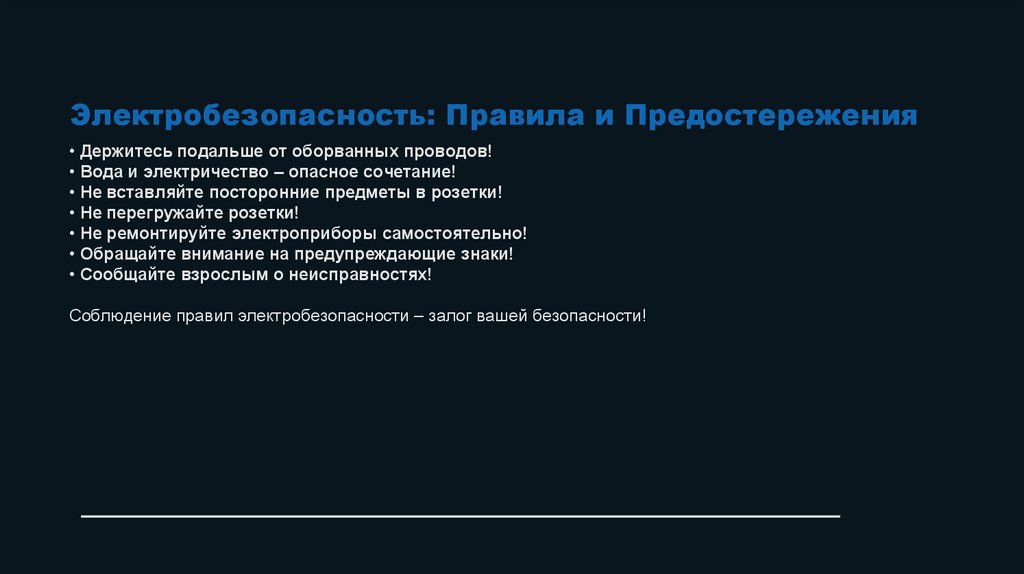

16. Электробезопасность: Правила и Предостережения

• Держитесь подальше от оборванных проводов!
• Вода и электричество – опасное сочетание!
• Не вставляйте посторонние предметы в розетки!
• Не перегружайте розетки!
• Не ремонтируйте электроприборы самостоятельно!
• Обращайте внимание на предупреждающие знаки!
• Сообщайте взрослым о неисправностях!
Соблюдение правил электробезопасности – залог вашей безопасности!

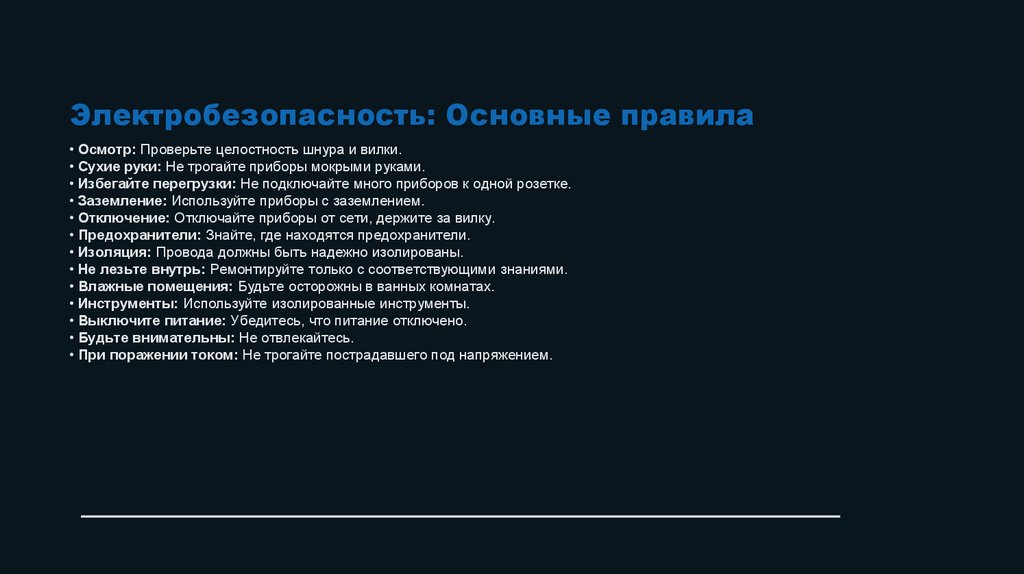

17. Электробезопасность: Основные правила

• Осмотр: Проверьте целостность шнура и вилки.
• Сухие руки: Не трогайте приборы мокрыми руками.
• Избегайте перегрузки: Не подключайте много приборов к одной розетке.
• Заземление: Используйте приборы с заземлением.
• Отключение: Отключайте приборы от сети, держите за вилку.
• Предохранители: Знайте, где находятся предохранители.
• Изоляция: Провода должны быть надежно изолированы.
• Не лезьте внутрь: Ремонтируйте только с соответствующими знаниями.
• Влажные помещения: Будьте осторожны в ванных комнатах.
• Инструменты: Используйте изолированные инструменты.
• Выключите питание: Убедитесь, что питание отключено.
• Будьте внимательны: Не отвлекайтесь.
• При поражении током: Не трогайте пострадавшего под напряжением.

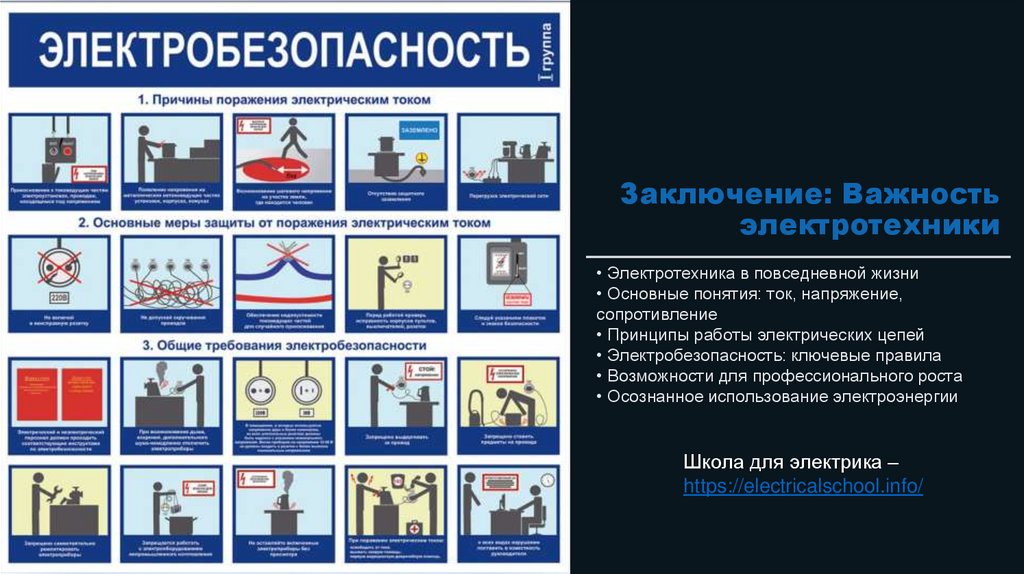

18. Заключение: Важность электротехники

• Электротехника в повседневной жизни
• Основные понятия: ток, напряжение,
сопротивление
• Принципы работы электрических цепей
• Электробезопасность: ключевые правила
• Возможности для профессионального роста
• Осознанное использование электроэнергии
Школа для электрика –
https://electricalschool.info/
