Что? Где? Когда?

1.

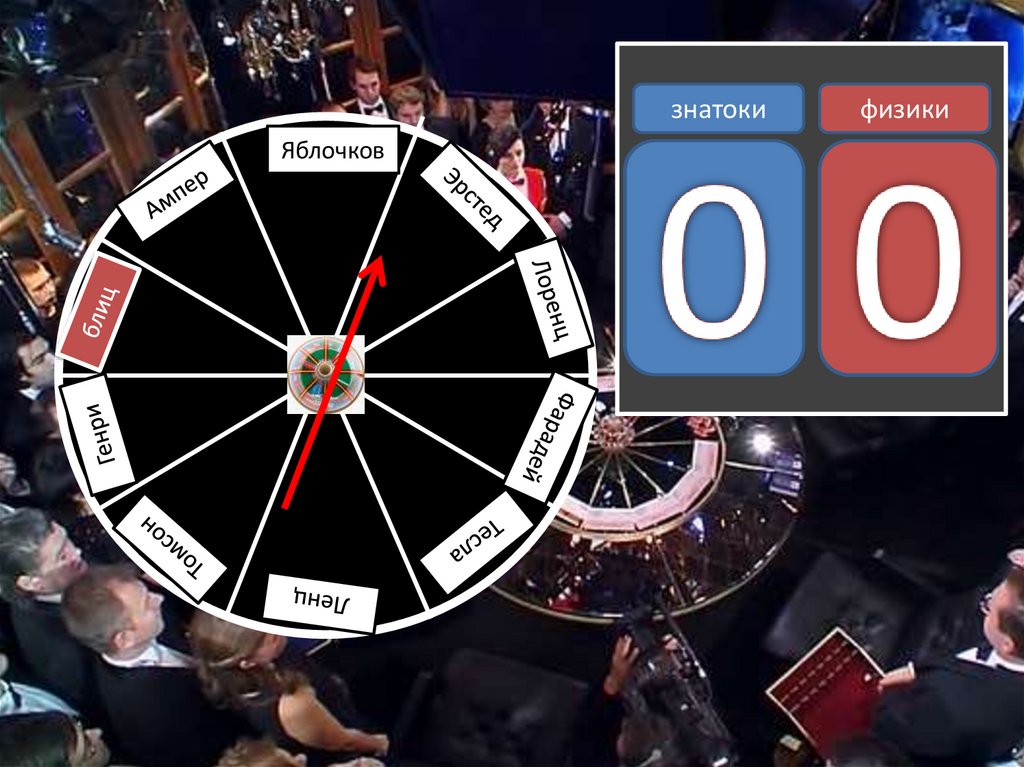

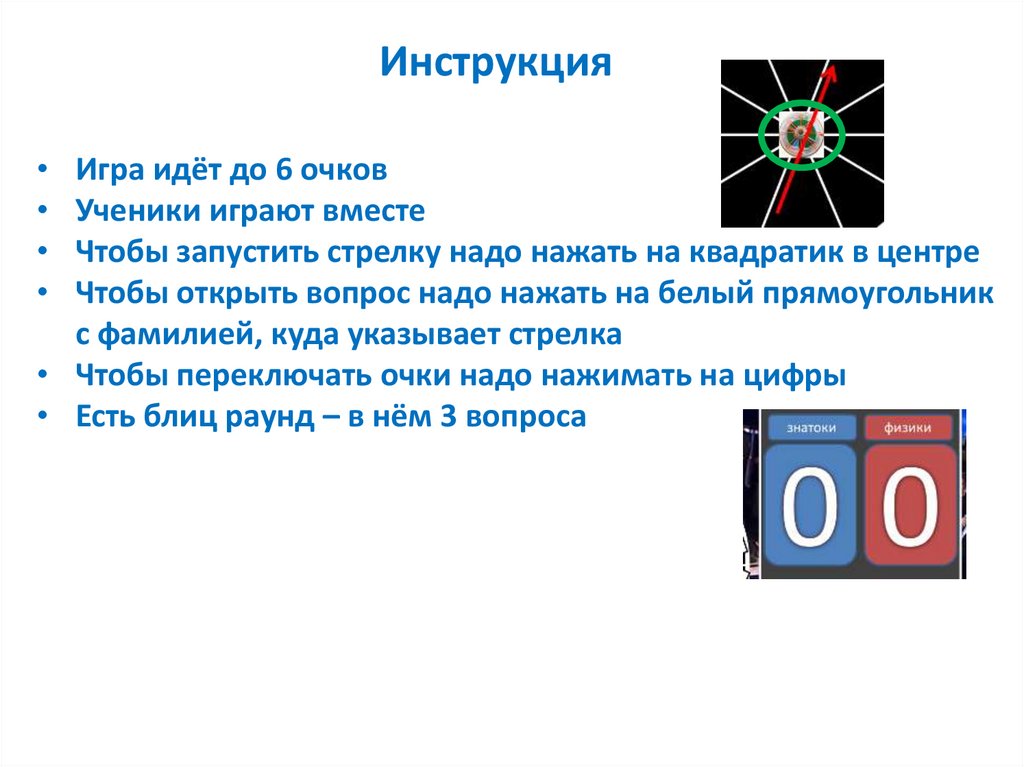

Инструкция
Игра идёт до 6 очков
Ученики играют вместе
Чтобы запустить стрелку надо нажать на квадратик в центре
Чтобы открыть вопрос надо нажать на белый прямоугольник
с фамилией, куда указывает стрелка
• Чтобы переключать очки надо нажимать на цифры
• Есть блиц раунд – в нём 3 вопроса

2.

3.

Против знатоков сегодня играют:
Эрстед
Ампер
Лоренц
Фарадей
Ленц
Вебер
Генри
Томсон
Яблочков
Тесла

4.

знатоки
Яблочков
физики

5.

Андре-Мари Ампер
Информация
«Ньютон электричества»
Ввёл в физику понятие
электрического тока
В честь него названа единица
измерения силы тока
Установил правило для
определения направления
действия магнитного поля на
магнитную стрелку
Провёл множество опытов по
исследованию взаимодействия
между магнитом и
электрическим током

6.

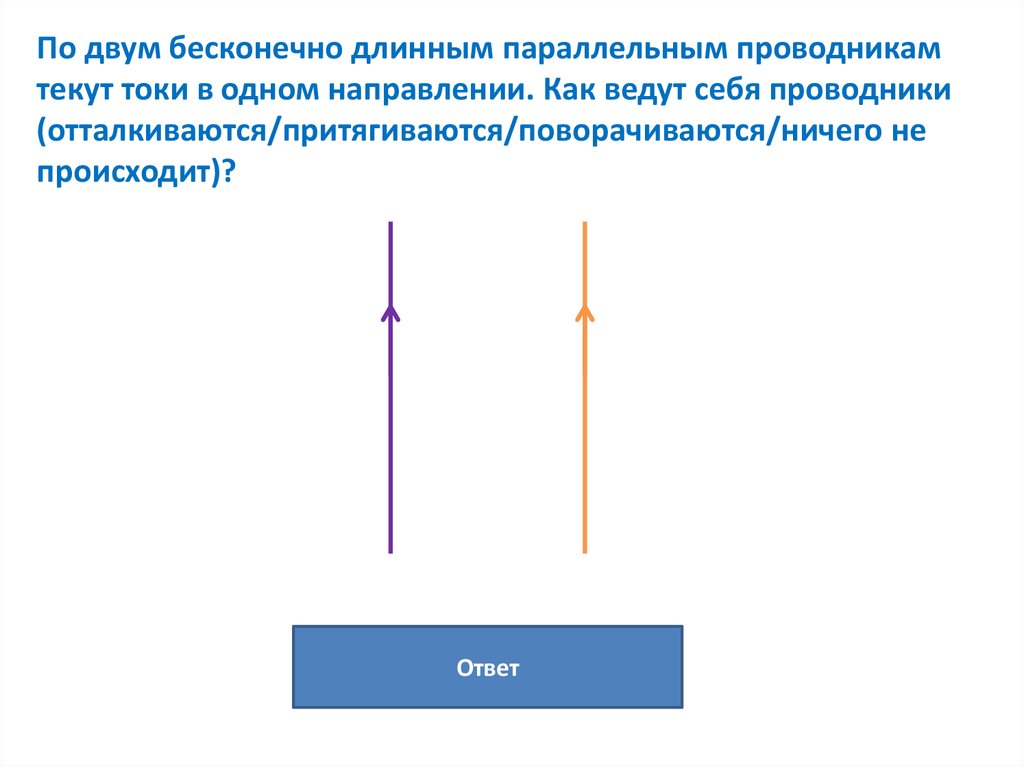

По двум бесконечно длинным параллельным проводникам
текут токи в одном направлении. Как ведут себя проводники
(отталкиваются/притягиваются/поворачиваются/ничего не
происходит)?
Ответ

7.

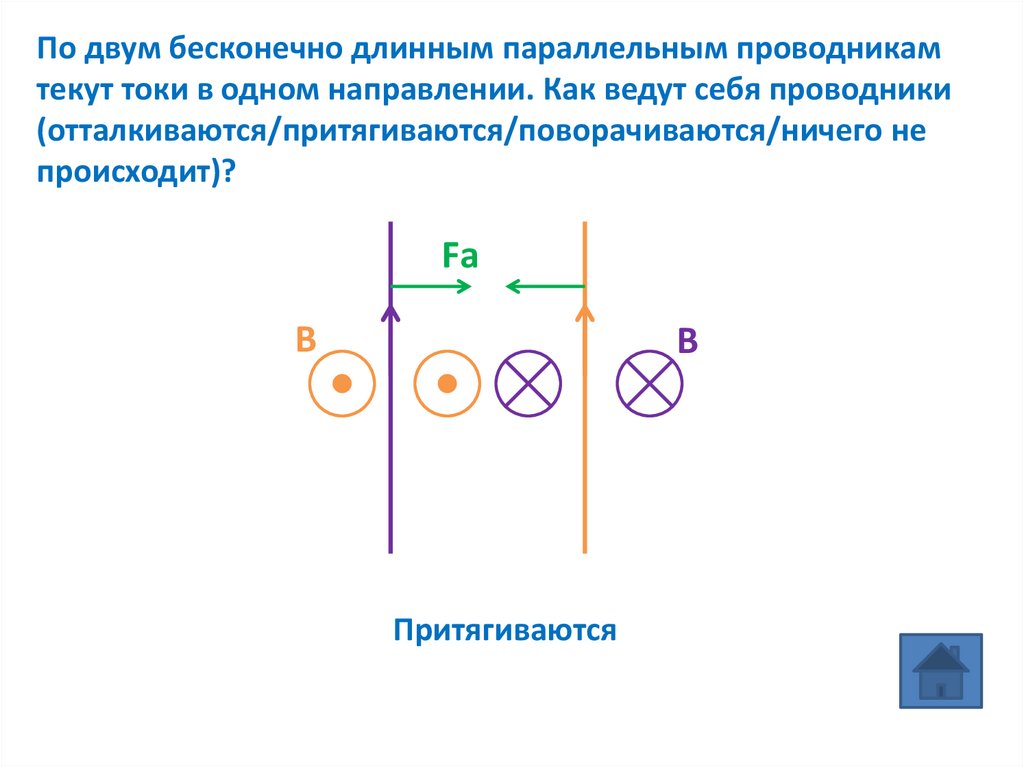

По двум бесконечно длинным параллельным проводникам
текут токи в одном направлении. Как ведут себя проводники
(отталкиваются/притягиваются/поворачиваются/ничего не
происходит)?
Fа
B
B
Притягиваются

8.

Ханс Кристиан Эрстед
Информация
Впервые экспериментально
установил связь между
электрическими и магнитными
явлениями
В 1820 году продемонстрировал
влияние электрического тока на
магнитную стрелку и показал, что
при приближении проводника
магнитная стрелка компаса
отклоняется. Так родилась новая
область физики —
электромагнетизм

9.

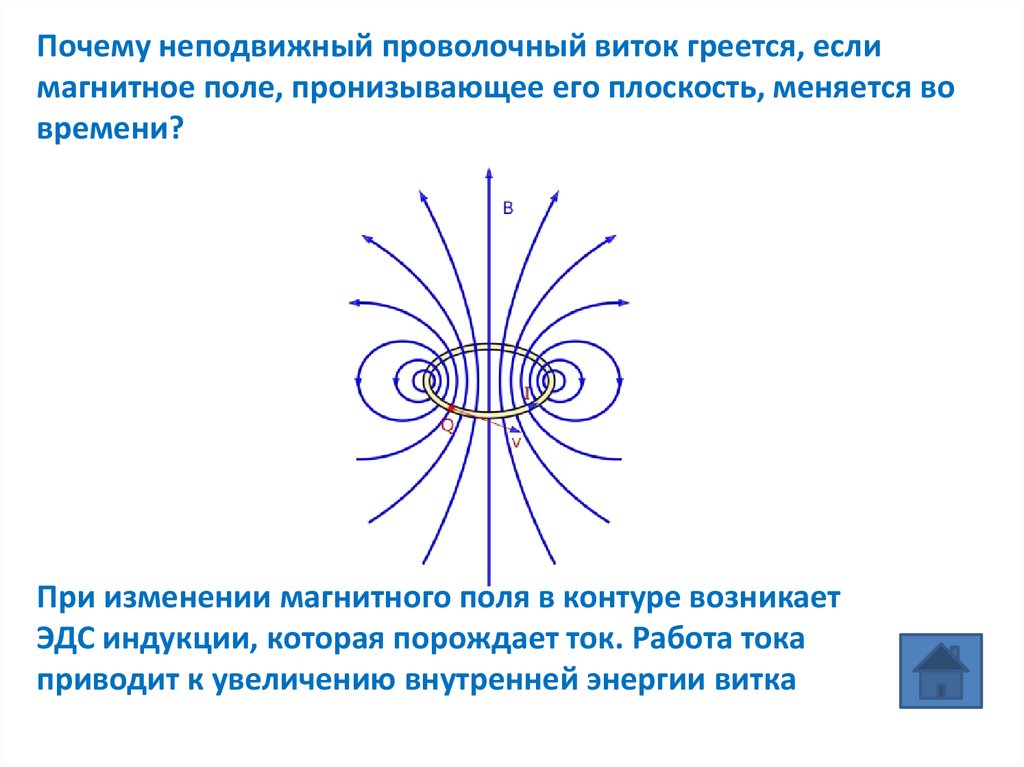

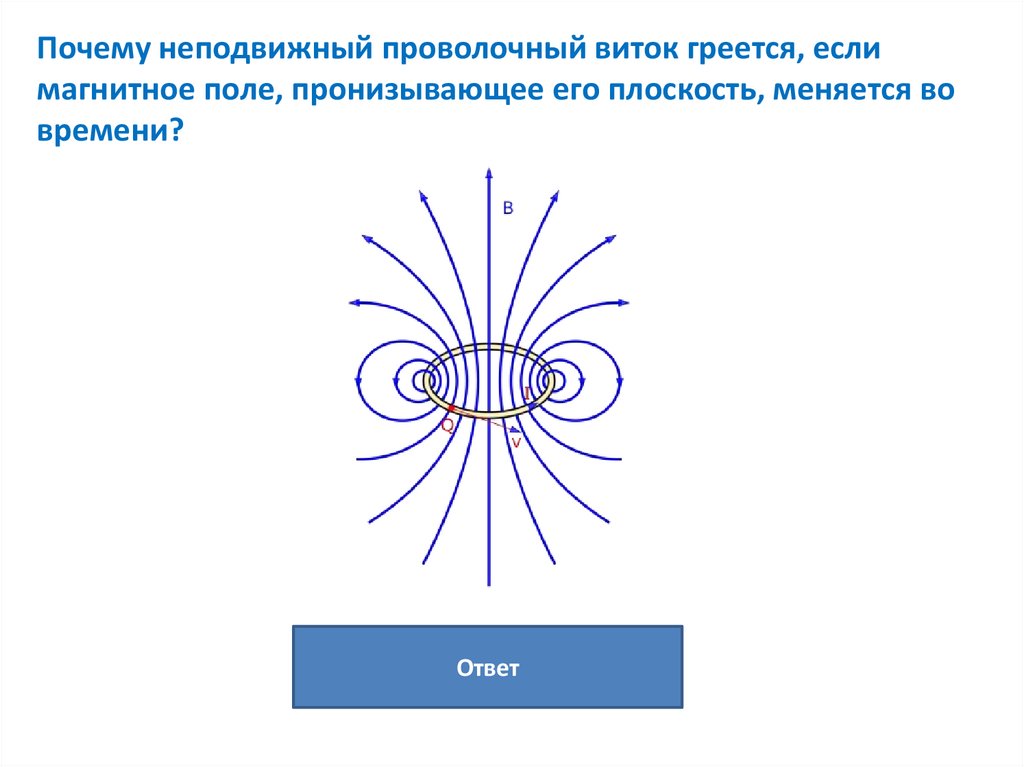

Почему неподвижный проволочный виток греется, если
магнитное поле, пронизывающее его плоскость, меняется во
времени?
Ответ

10.

Почему неподвижный проволочный виток греется, если
магнитное поле, пронизывающее его плоскость, меняется во
времени?
При изменении магнитного поля в контуре возникает
ЭДС индукции, которая порождает ток. Работа тока
приводит к увеличению внутренней энергии витка

11.

Открыл самоиндукцию
Его работы были основой для
электрического телеграфа
В честь него названа единица
измерения индуктивности
Создал самый мощный
электромагнит того времени
Джозеф Генри
Информация

12.

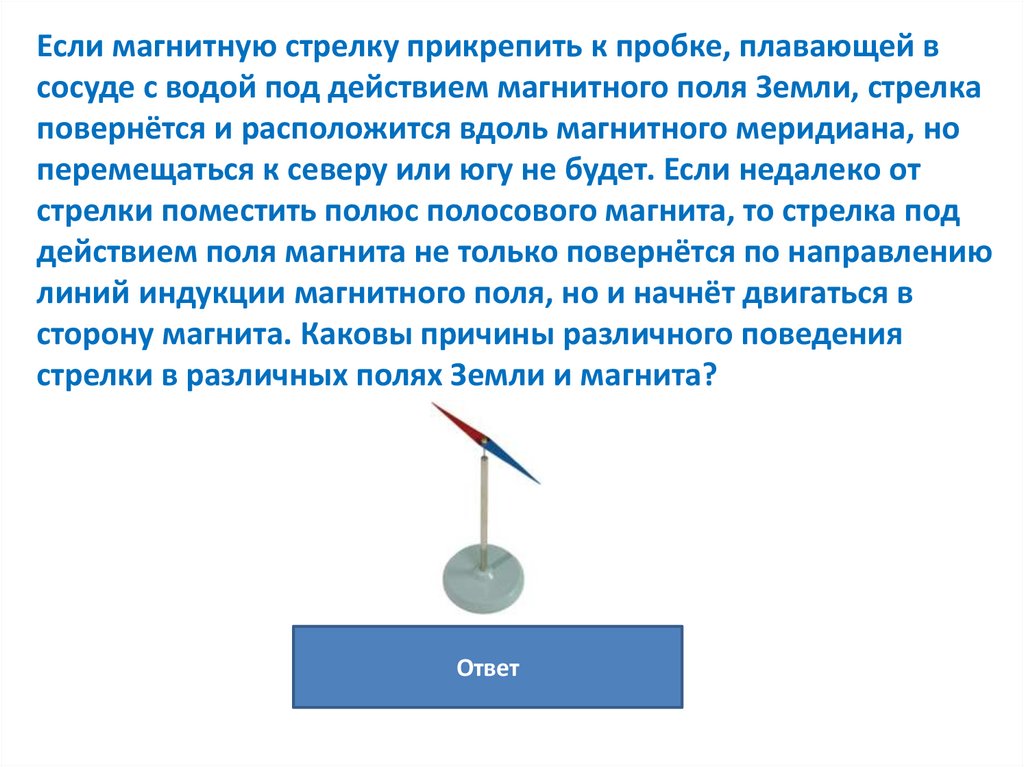

Если магнитную стрелку прикрепить к пробке, плавающей в
сосуде с водой под действием магнитного поля Земли, стрелка
повернётся и расположится вдоль магнитного меридиана, но
перемещаться к северу или югу не будет. Если недалеко от
стрелки поместить полюс полосового магнита, то стрелка под
действием поля магнита не только повернётся по направлению
линий индукции магнитного поля, но и начнёт двигаться в
сторону магнита. Каковы причины различного поведения
стрелки в различных полях Земли и магнита?
Ответ

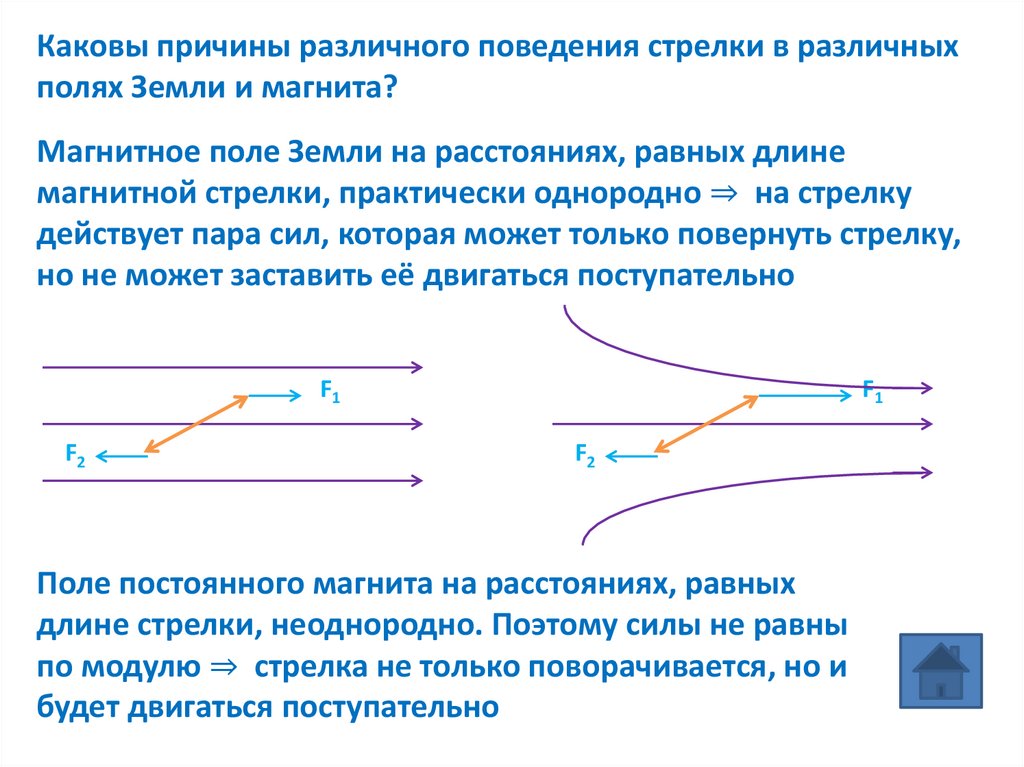

13.

Каковы причины различного поведения стрелки в различных
полях Земли и магнита?
Магнитное поле Земли на расстояниях, равных длине
магнитной стрелки, практически однородно ⇒ на стрелку
действует пара сил, которая может только повернуть стрелку,
но не может заставить её двигаться поступательно
F1
F2
F1
F2
Поле постоянного магнита на расстояниях, равных
длине стрелки, неоднородно. Поэтому силы не равны
по модулю ⇒ стрелка не только поворачивается, но и
будет двигаться поступательно

14.

Внёс существенный вклад в
электроинженерию
Разработал систему
электроснабжения переменного тока
В честь него названа единица
измерения магнитной индукции
Никола Тесла
Информация

15.

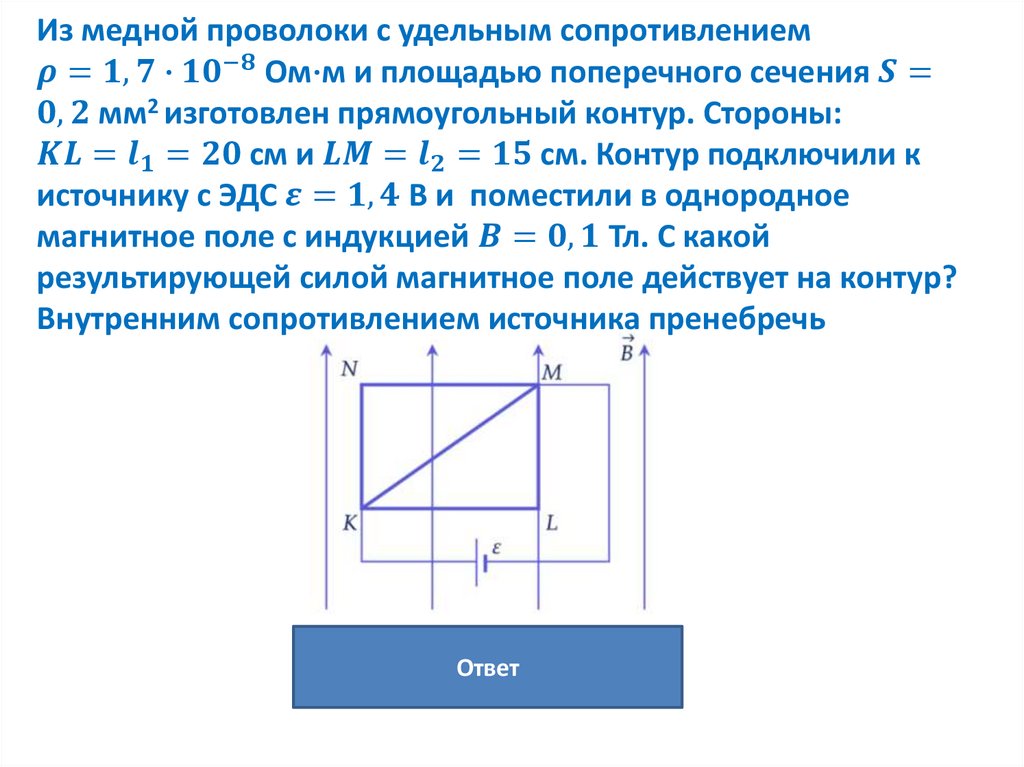

Из медной проволоки с удельным сопротивлением
