Априорные статические поправки. Сигавейская площадь

1.

Заказчик: ООО «ЛУКОЙЛ-Пермь»
Подрядчик: ООО НПЦ «Геостра»
ПЕРЕОБРАБОТКА СЕЙСМИЧЕСКИХ ДАННЫХ МОГТ-3Д НА СИГАВЕЙСКОЙ ПЛОЩАДИ (99
КВ.КМ) В 2024-2025 ГГ.
АПРИОРНЫЕ СТАТИЧЕСКИЕ ПОПРАВКИ
Сигавейская площадь
Исполнители:
Камалиев А.Р.
Крутов И.С.
Уфа, 2024

2.

2

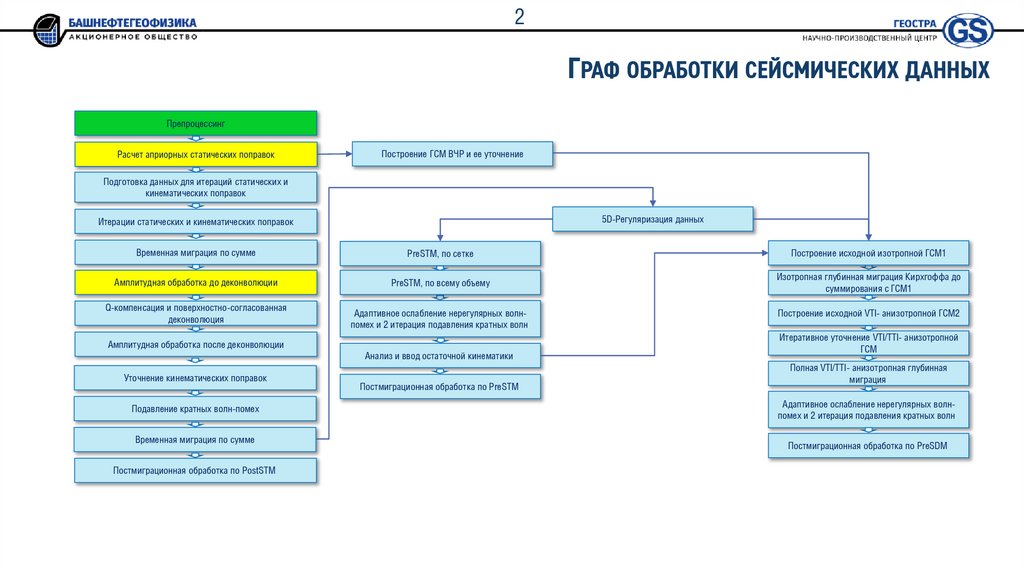

ГРАФ ОБРАБОТКИ СЕЙСМИЧЕСКИХ ДАННЫХ
Препроцессинг
Расчет априорных статических поправок
Построение ГСМ ВЧР и ее уточнение
Подготовка данных для итераций статических и
кинематических поправок
5D-Регуляризация данных
Итерации статических и кинематических поправок
Временная миграция по сумме
PreSTM, по сетке
Построение исходной изотропной ГСМ1
Амплитудная обработка до деконволюции
PreSTM, по всему объему
Изотропная глубинная миграция Кирхгоффа до
суммирования c ГСМ1
Q-компенсация и поверхностно-согласованная
деконволюция
Адаптивное ослабление нерегулярных волнпомех и 2 итерация подавления кратных волн
Амплитудная обработка после деконволюции
Анализ и ввод остаточной кинематики
Уточнение кинематических поправок
Подавление кратных волн-помех
Временная миграция по сумме
Постмиграционная обработка по PostSTM
Постмиграционная обработка по PreSTM
Построение исходной VTI- анизотропной ГСМ2
Итеративное уточнение VTI/TTI- анизотропной
ГСМ
Полная VTI/TTI- анизотропная глубинная
миграция
Адаптивное ослабление нерегулярных волнпомех и 2 итерация подавления кратных волн
Постмиграционная обработка по PreSDM

3.

3

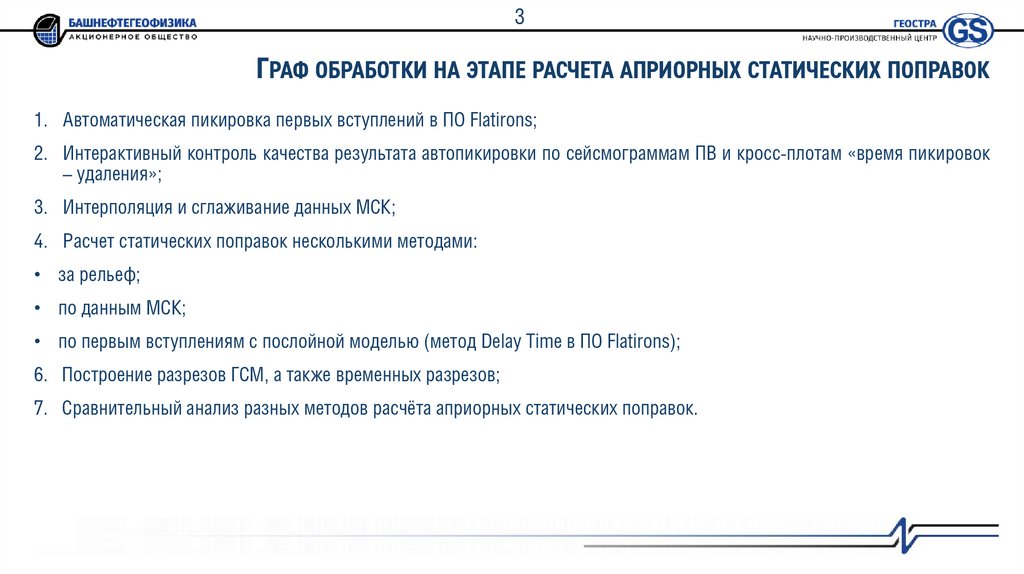

ГРАФ ОБРАБОТКИ НА ЭТАПЕ РАСЧЕТА АПРИОРНЫХ СТАТИЧЕСКИХ ПОПРАВОК
1. Автоматическая пикировка первых вступлений в ПО Flatirons;

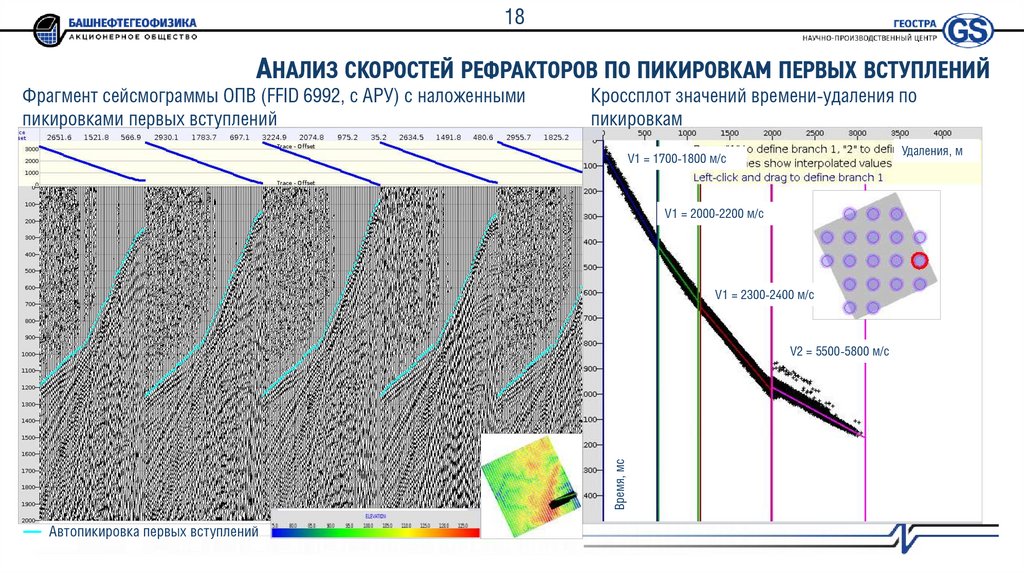

2. Интерактивный контроль качества результата автопикировки по сейсмограммам ПВ и кросс-плотам «время пикировок
– удаления»;

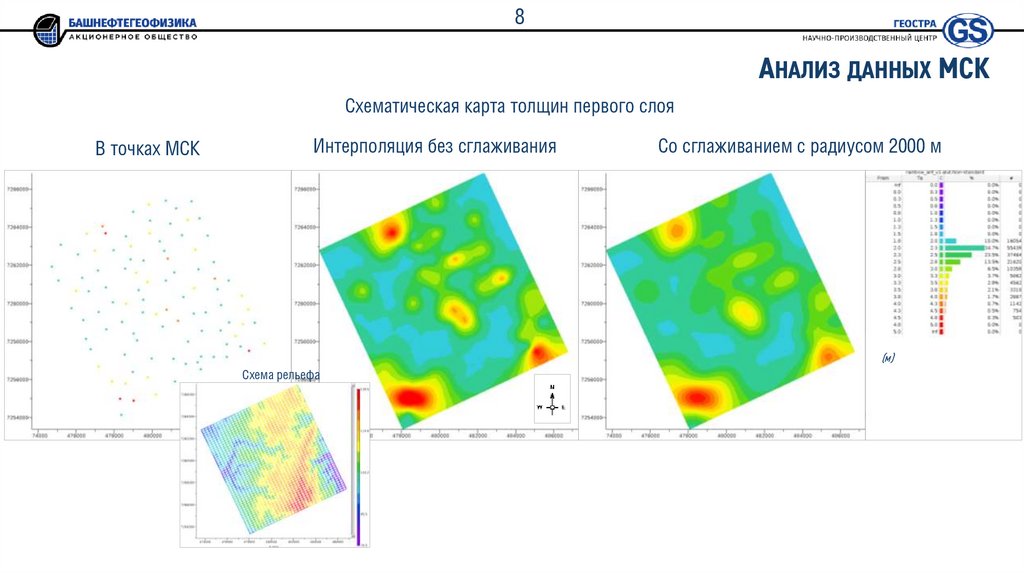

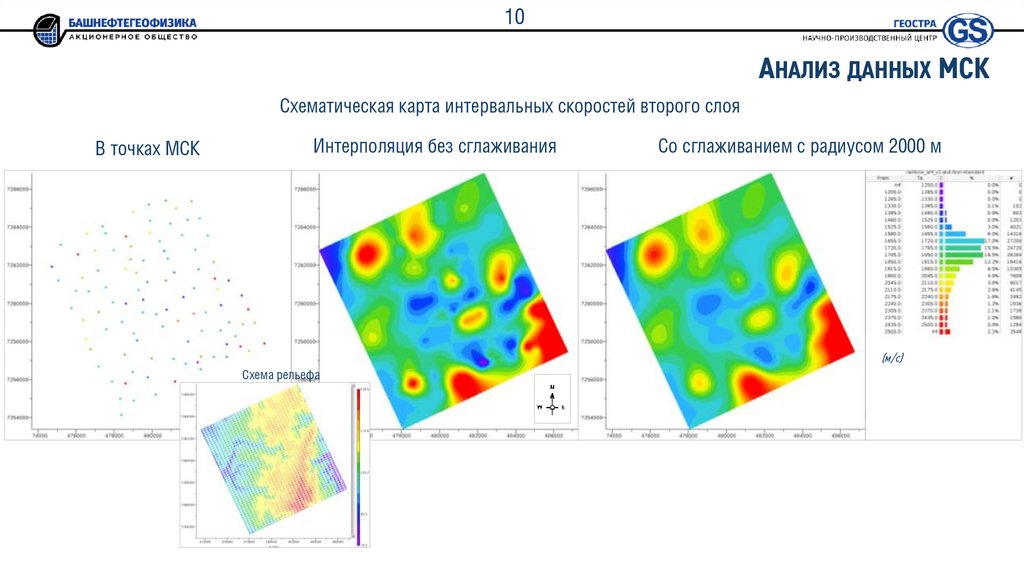

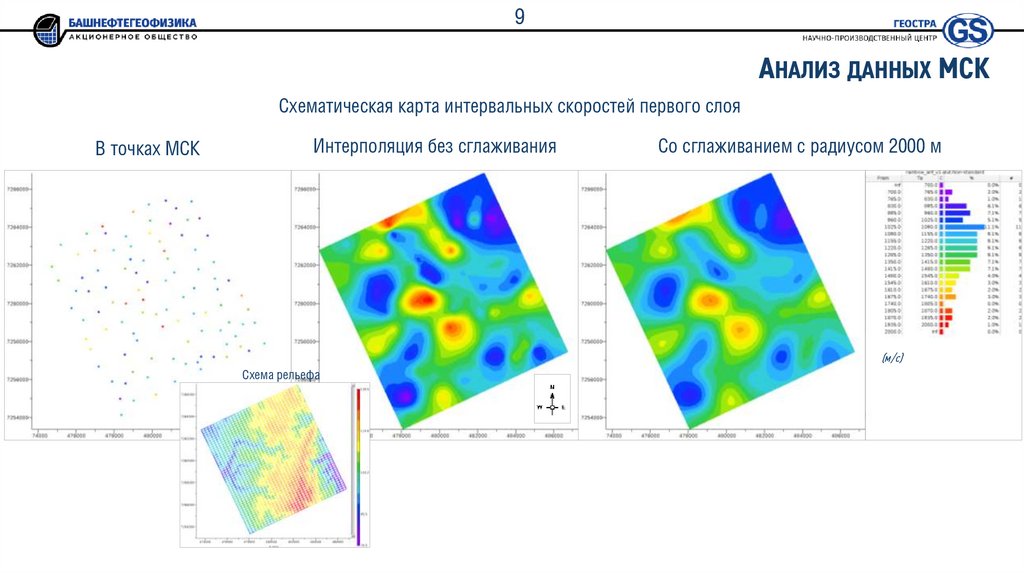

3. Интерполяция и сглаживание данных МСК;
4. Расчет статических поправок несколькими методами:

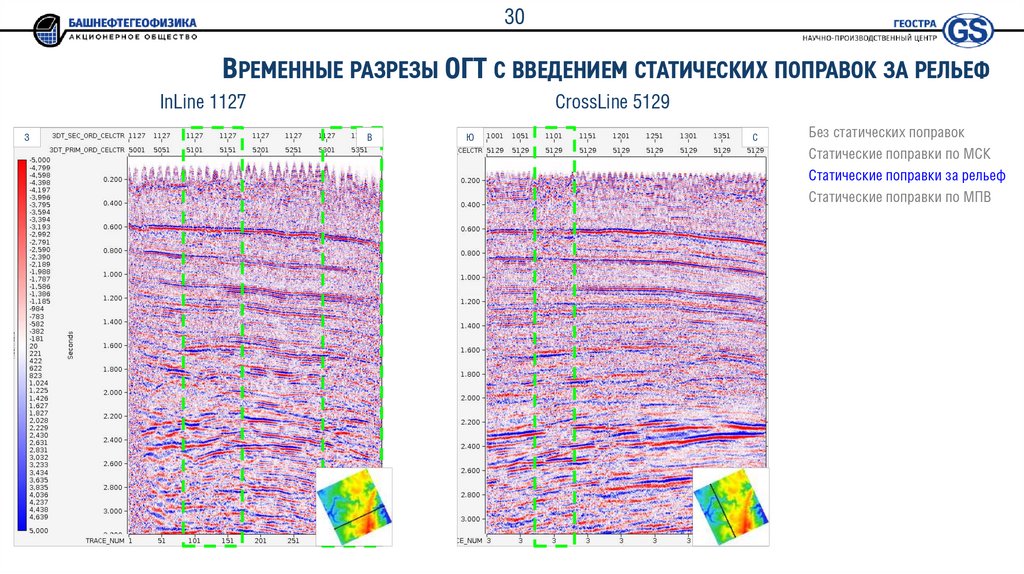

• за рельеф;

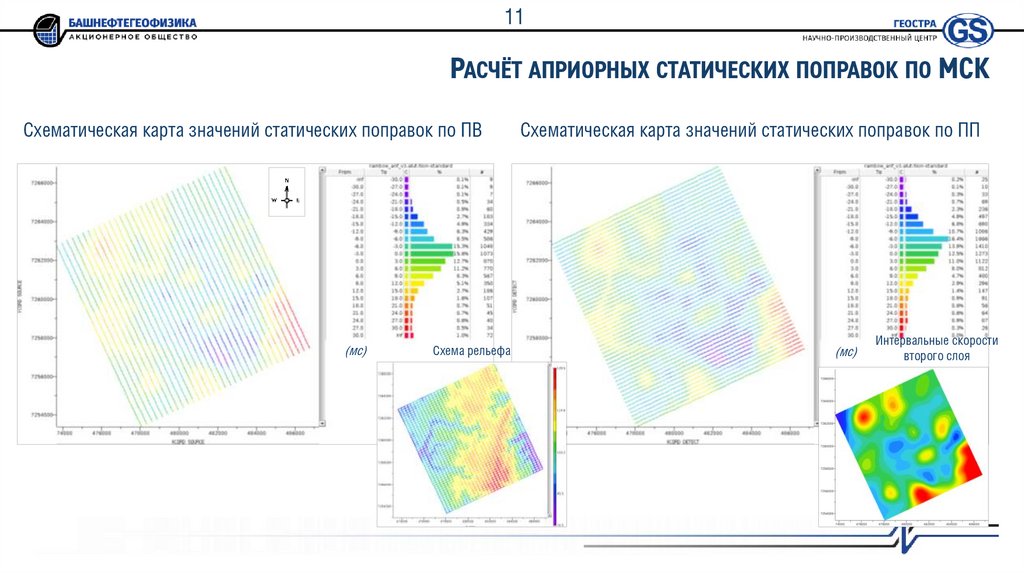

• по данным МСК;

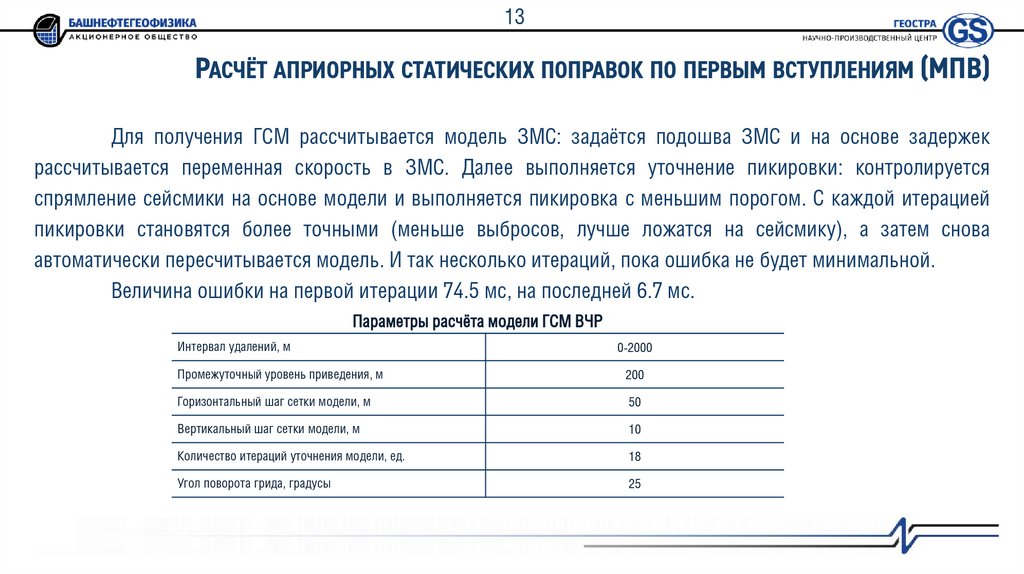

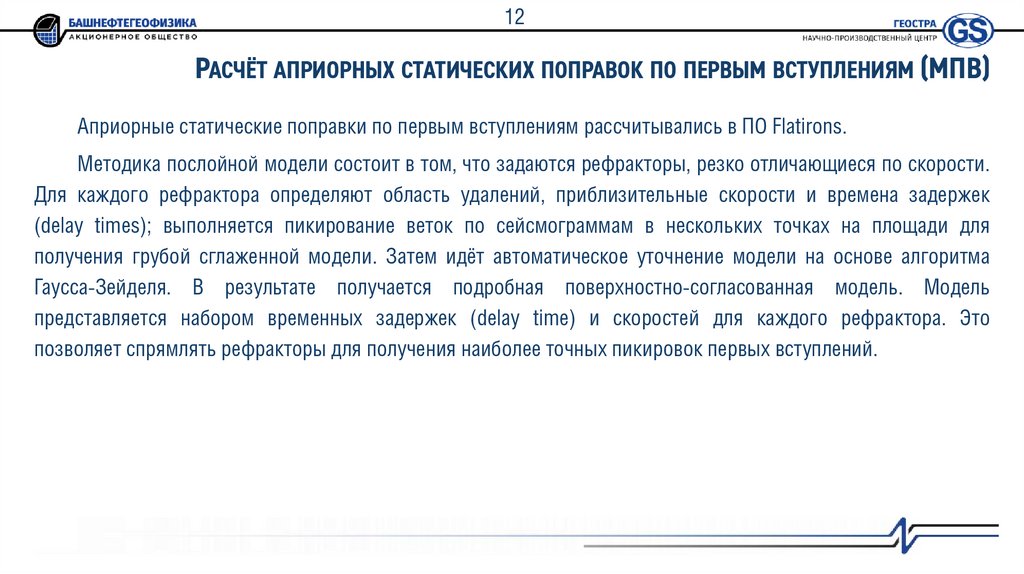

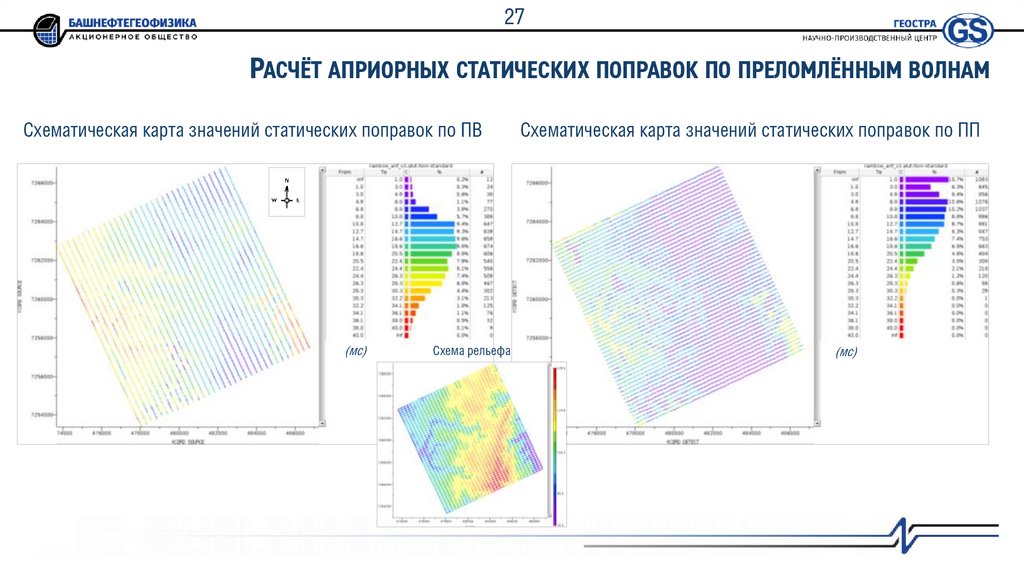

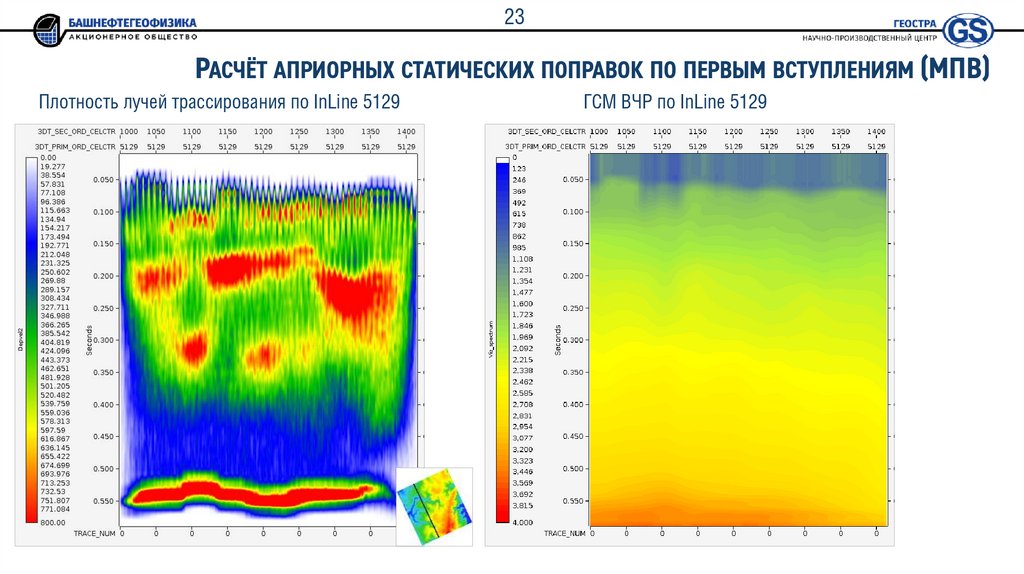

• по первым вступлениям с послойной моделью (метод Delay Time в ПО Flatirons);

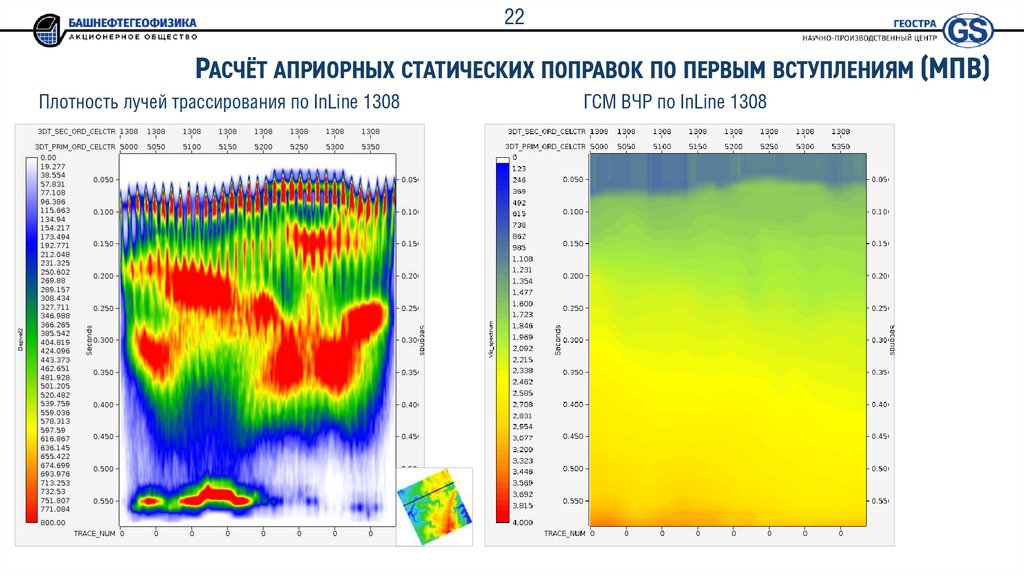

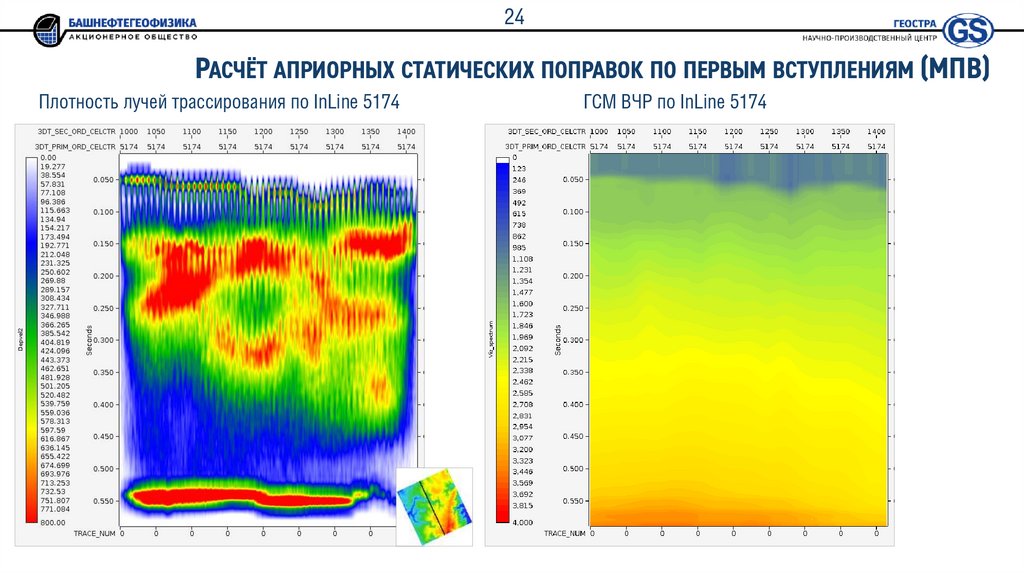

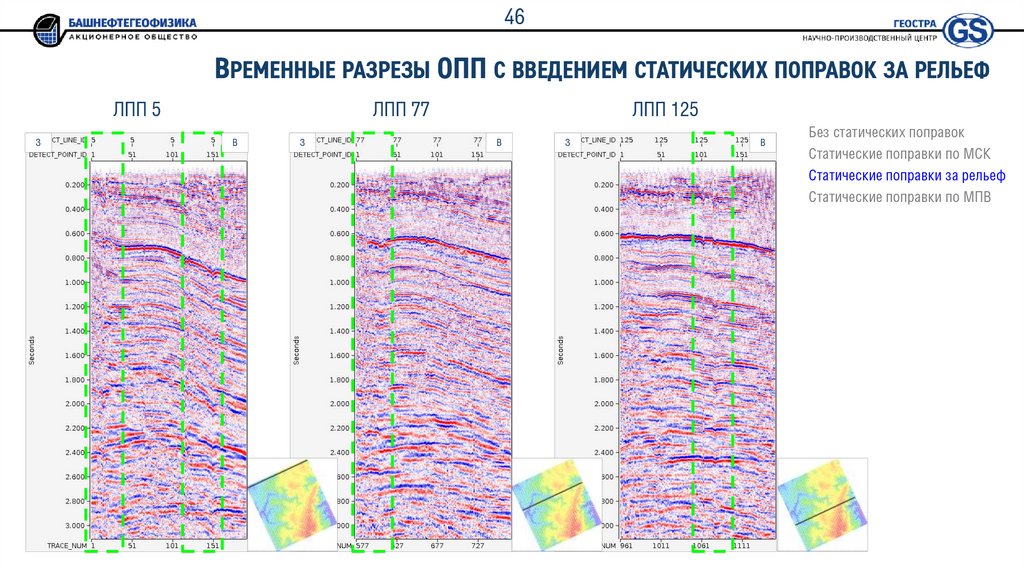

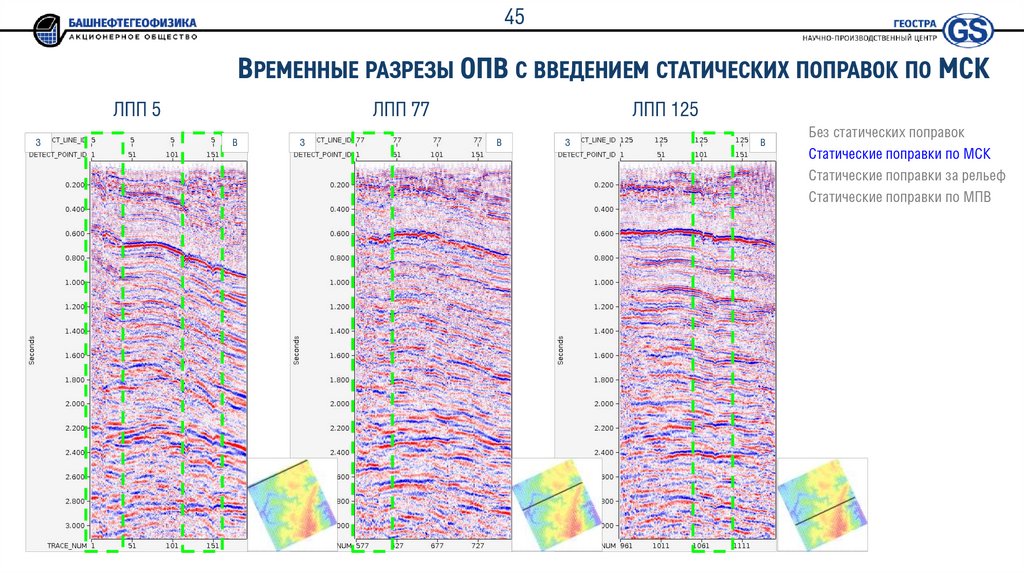

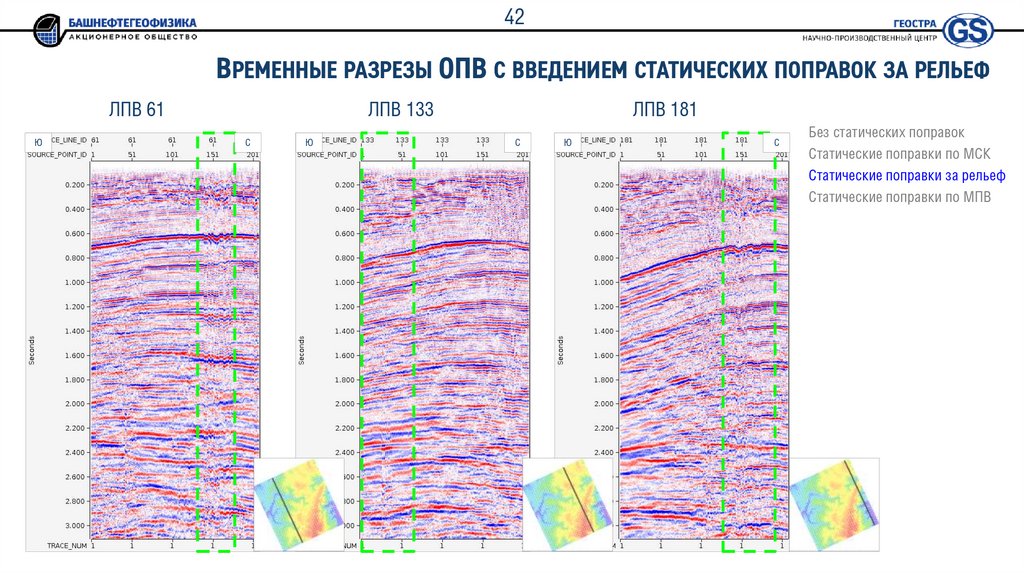

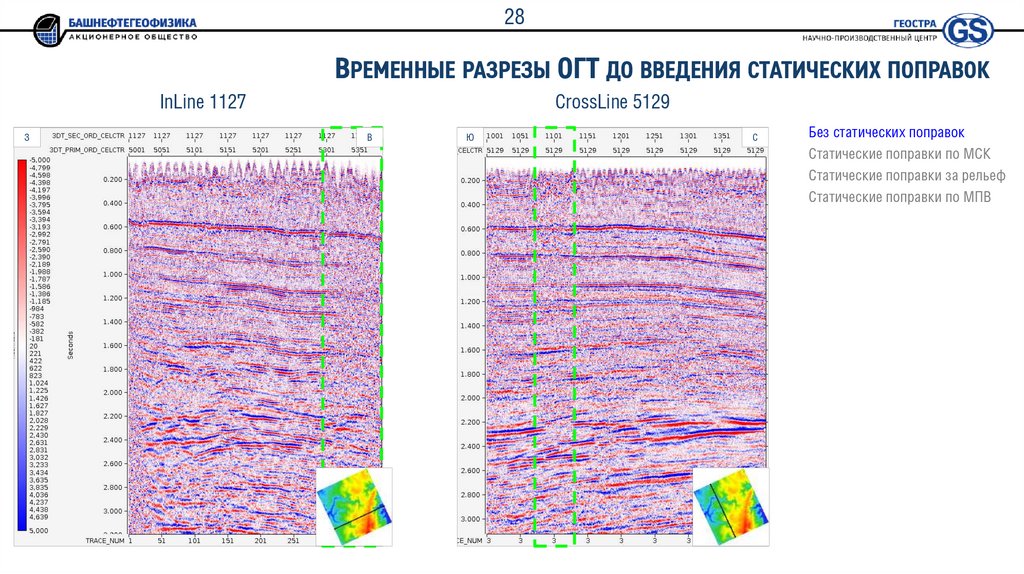

6. Построение разрезов ГСМ, а также временных разрезов;
7. Сравнительный анализ разных методов расчёта априорных статических поправок.

4.

4

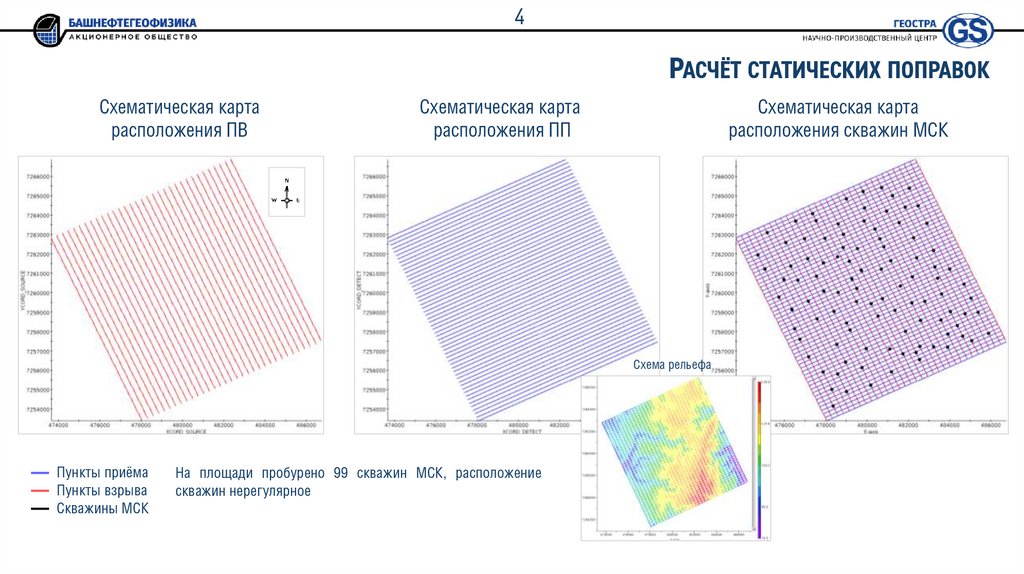

РАСЧЁТ СТАТИЧЕСКИХ ПОПРАВОК
Схематическая карта
расположения ПВ
Схематическая карта
расположения ПП
Схематическая карта
расположения скважин МСК
Схема рельефа
Пункты приёма
Пункты взрыва
Скважины МСК
На площади пробурено 99 скважин МСК, расположение
скважин нерегулярное

5.

5

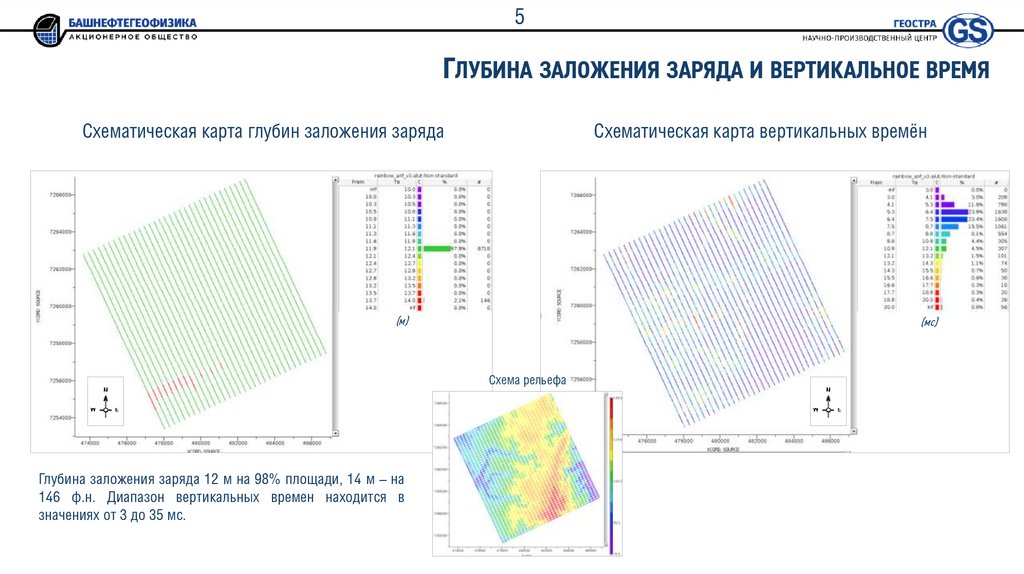

ГЛУБИНА ЗАЛОЖЕНИЯ ЗАРЯДА И ВЕРТИКАЛЬНОЕ ВРЕМЯ
Схематическая карта глубин заложения заряда
Схематическая карта вертикальных времён
(м)
(мс)
Схема рельефа
Глубина заложения заряда 12 м на 98% площади, 14 м – на
146 ф.н. Диапазон вертикальных времен находится в
значениях от 3 до 35 мс.

6.

6

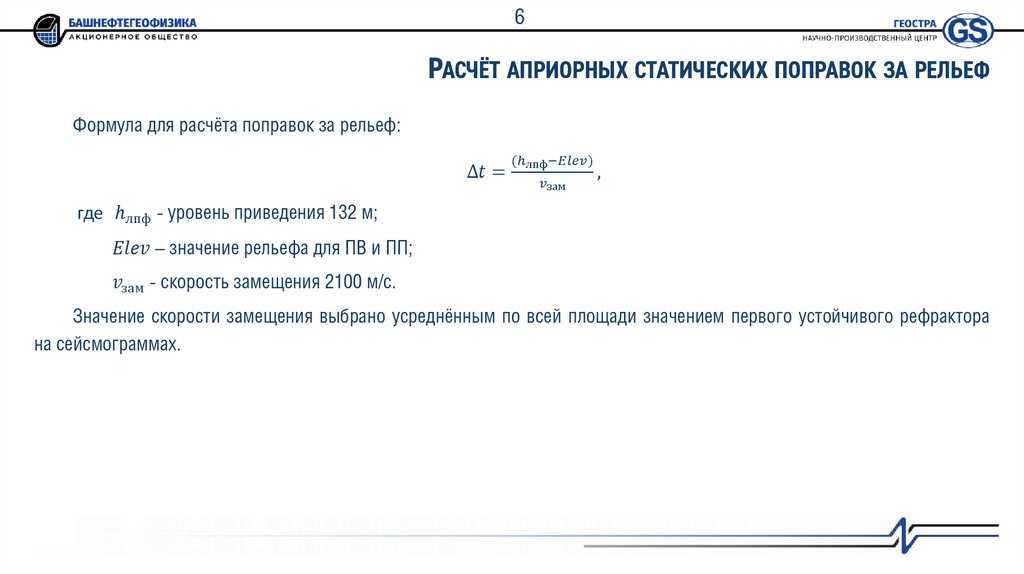

РАСЧЁТ АПРИОРНЫХ СТАТИЧЕСКИХ ПОПРАВОК ЗА РЕЛЬЕФ
Формула для расчёта поправок за рельеф:
∆
