Разработка технологического процесса детали «Вал ведомый» в условиях серийного производства

1.

«Разработка технологического процесса детали «Вал ведомый» в
условиях серийного производства»
Выполнил: студент группы ТМ-47д ДП
Бондарев Л.А.
Руководитель: Шульгин А.Н.

2.

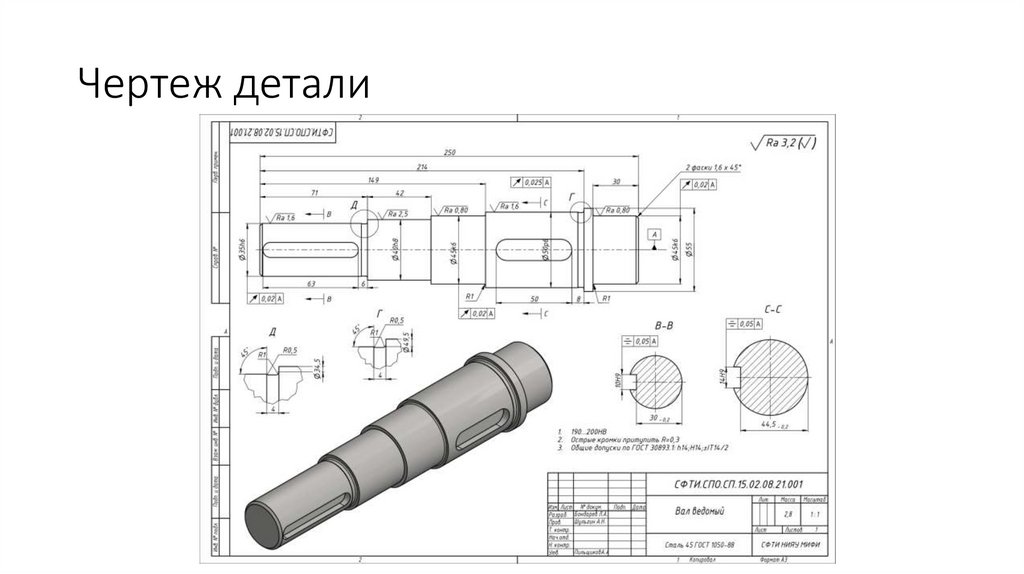

Чертеж детали

3.

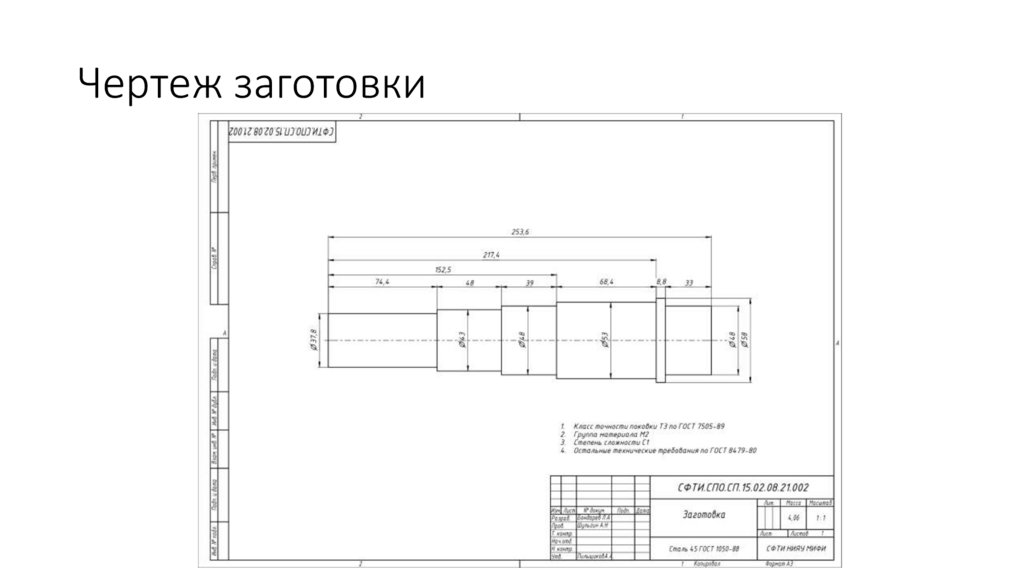

Чертеж заготовки

4.

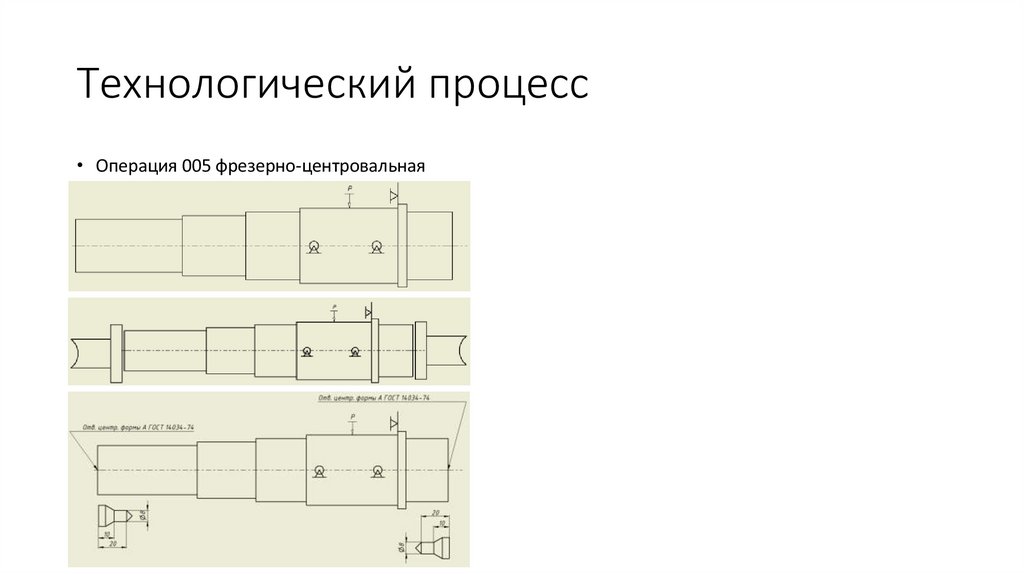

Технологический процесс
• Операция 005 фрезерно-центровальная

5.

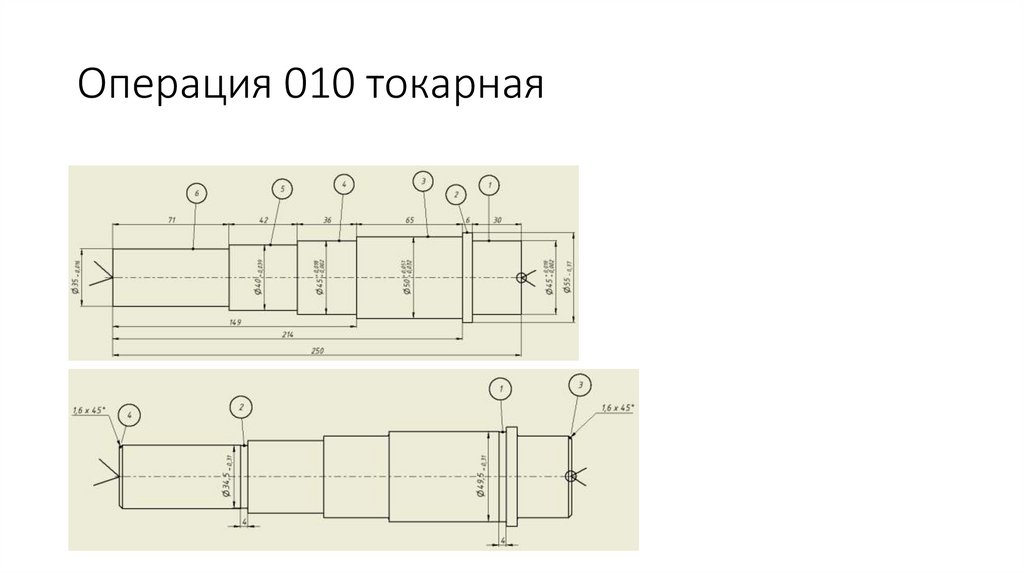

Операция 010 токарная

6.

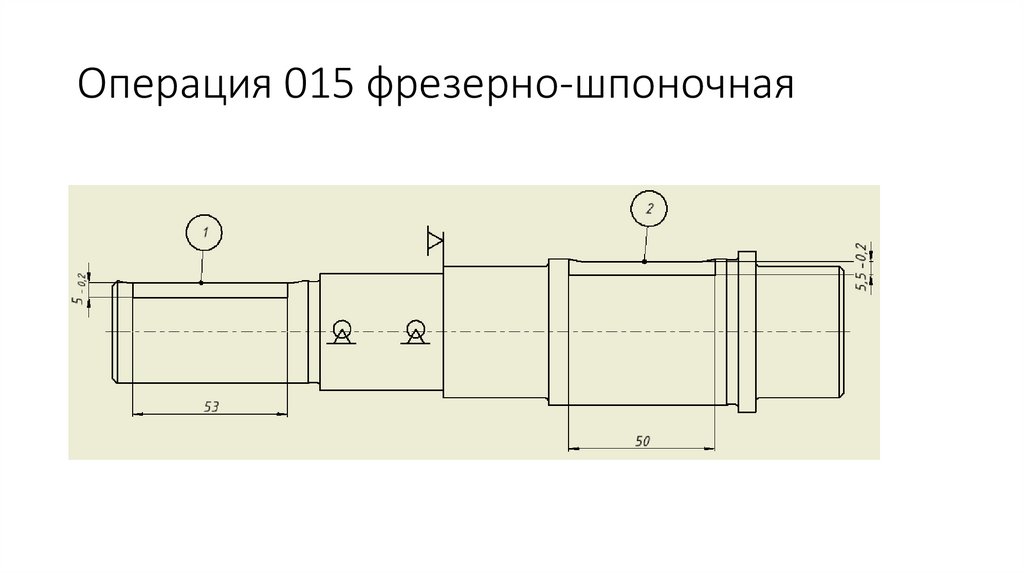

Операция 015 фрезерно-шпоночная

7.

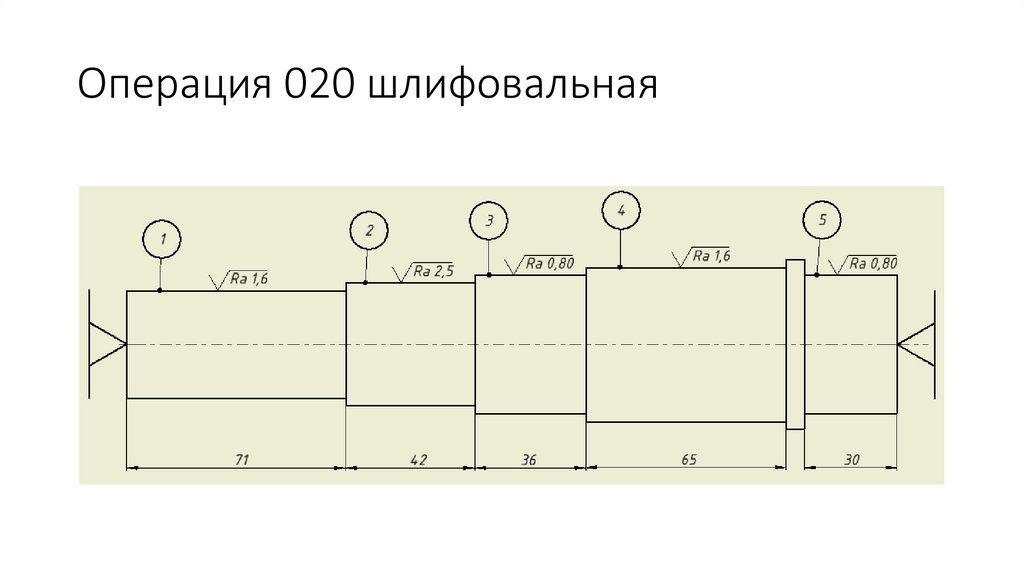

Операция 020 шлифовальная

8.

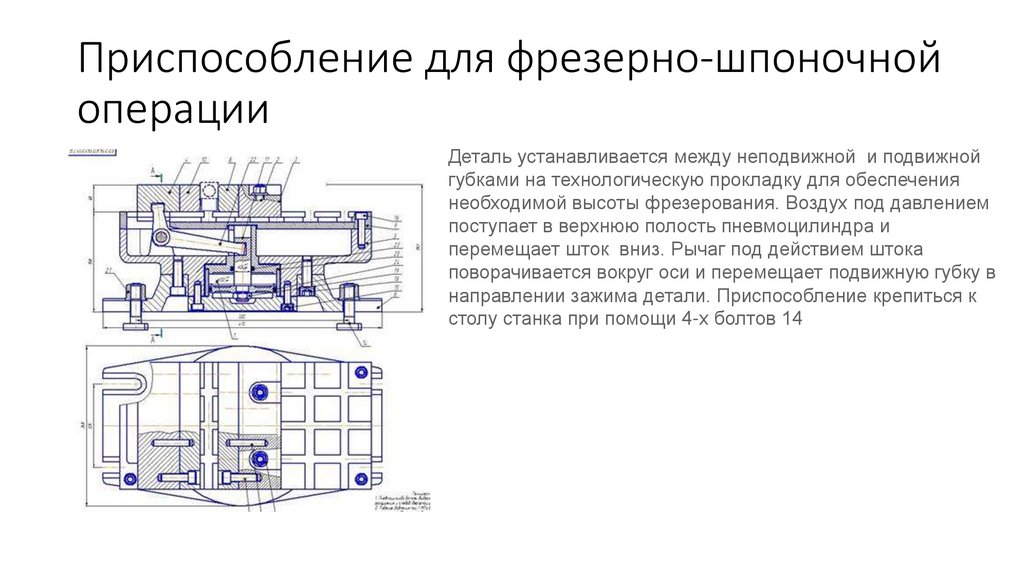

Приспособление для фрезерно-шпоночной
операции
Деталь устанавливается между неподвижной и подвижной
губками на технологическую прокладку для обеспечения
необходимой высоты фрезерования. Воздух под давлением
поступает в верхнюю полость пневмоцилиндра и
перемещает шток вниз. Рычаг под действием штока
поворачивается вокруг оси и перемещает подвижную губку в
направлении зажима детали. Приспособление крепиться к
столу станка при помощи 4-х болтов 14

9.

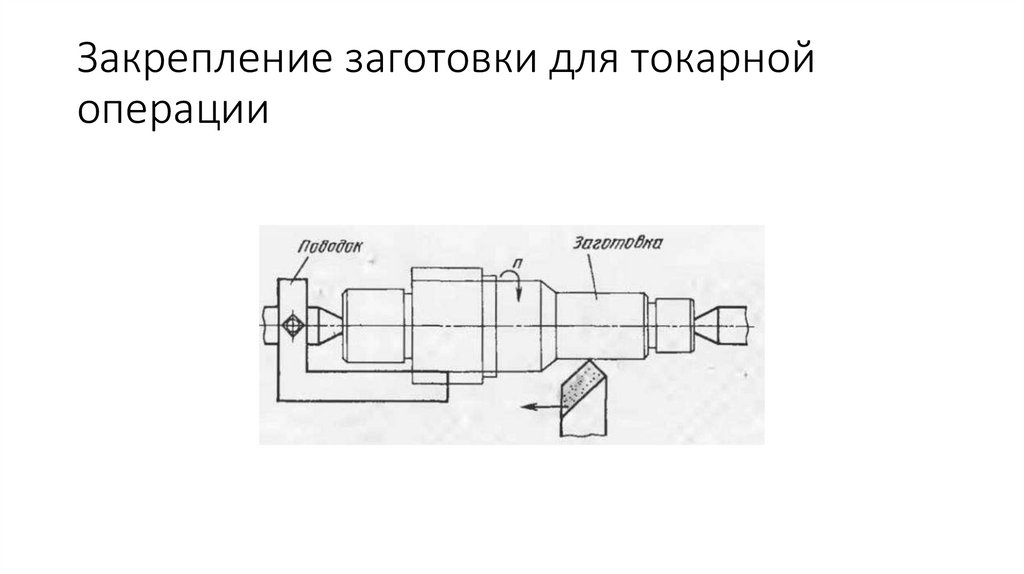

Закрепление заготовки для токарной
операции

10.

Мерительный инструмент «Калибр-скоба»
