Технологические особенности применения современных геодезических приборов в землеустройстве и кадастре

1.

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ
ВЫСШЕГО ОБРАЗОВАНИЯ
«МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ГЕОДЕЗИИ И КАРТОГРАФИИ»
ПРЕЗЕНТАЦИЯ
к выпускной квалификационной работе бакалавра
на тему:
«Технологические особенности применения современных
геодезических приборов в землеустройстве и кадастре»
ВЫПОЛНИЛ:
РУКОВОДИТЕЛЬ:
НАСЕРЕДДИН Х. Х.
МОСКВА 2025

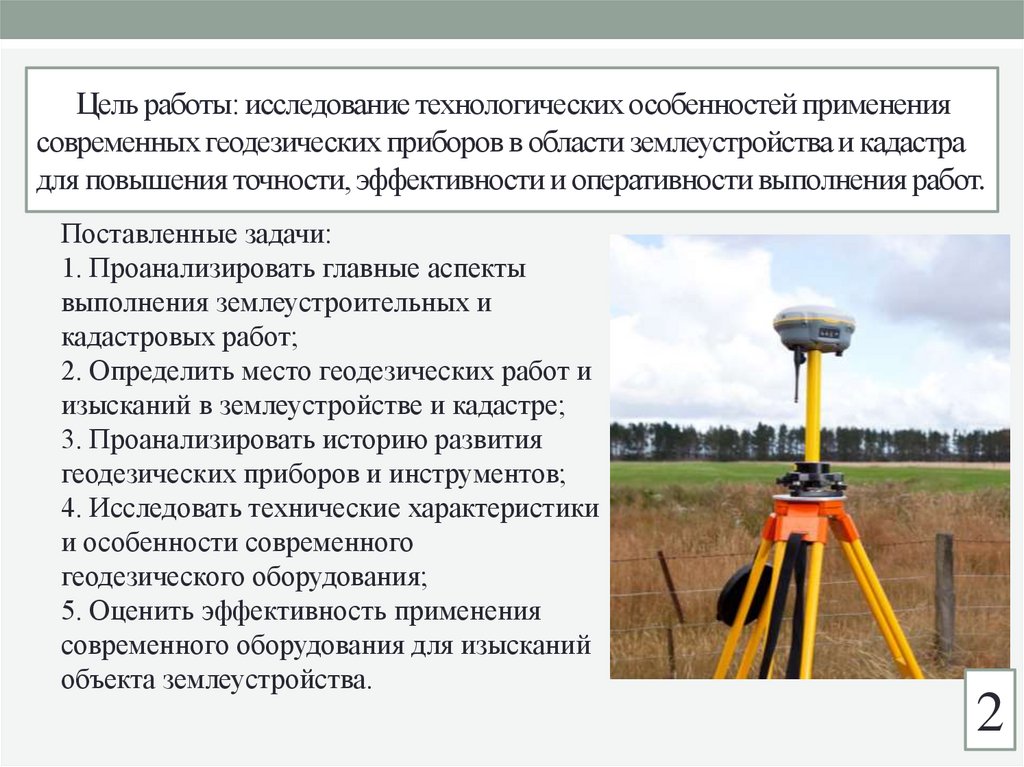

2.

Цель работы: исследование технологических особенностей применения
современных геодезических приборов в области землеустройства и кадастра
для повышения точности, эффективности и оперативности выполнения работ.
Поставленные задачи:
1. Проанализировать главные аспекты
выполнения землеустроительных и
кадастровых работ;
2. Определить место геодезических работ и
изысканий в землеустройстве и кадастре;
3. Проанализировать историю развития
геодезических приборов и инструментов;
4. Исследовать технические характеристики
и особенности современного
геодезического оборудования;
5. Оценить эффективность применения
современного оборудования для изысканий
объекта землеустройства.
2

3.

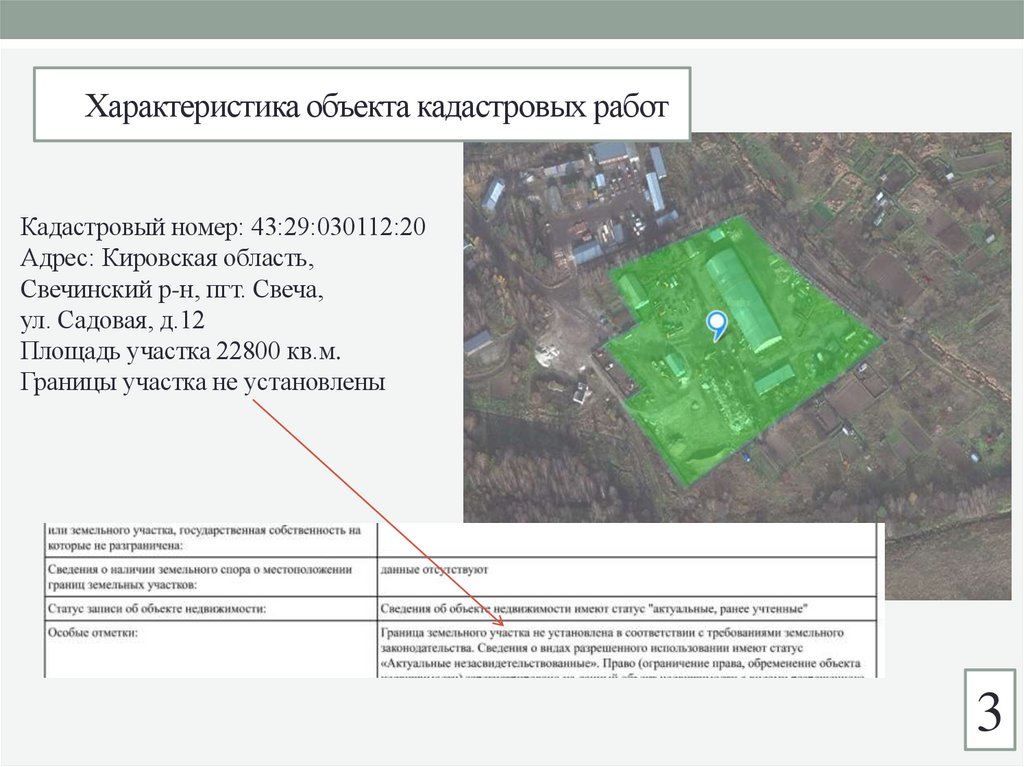

Характеристика объекта кадастровых работ
Кадастровый номер: 43:29:030112:20
Адрес: Кировская область,
Свечинский р-н, пгт. Свеча,
ул. Садовая, д.12
Площадь участка 22800 кв.м.
Границы участка не установлены
3

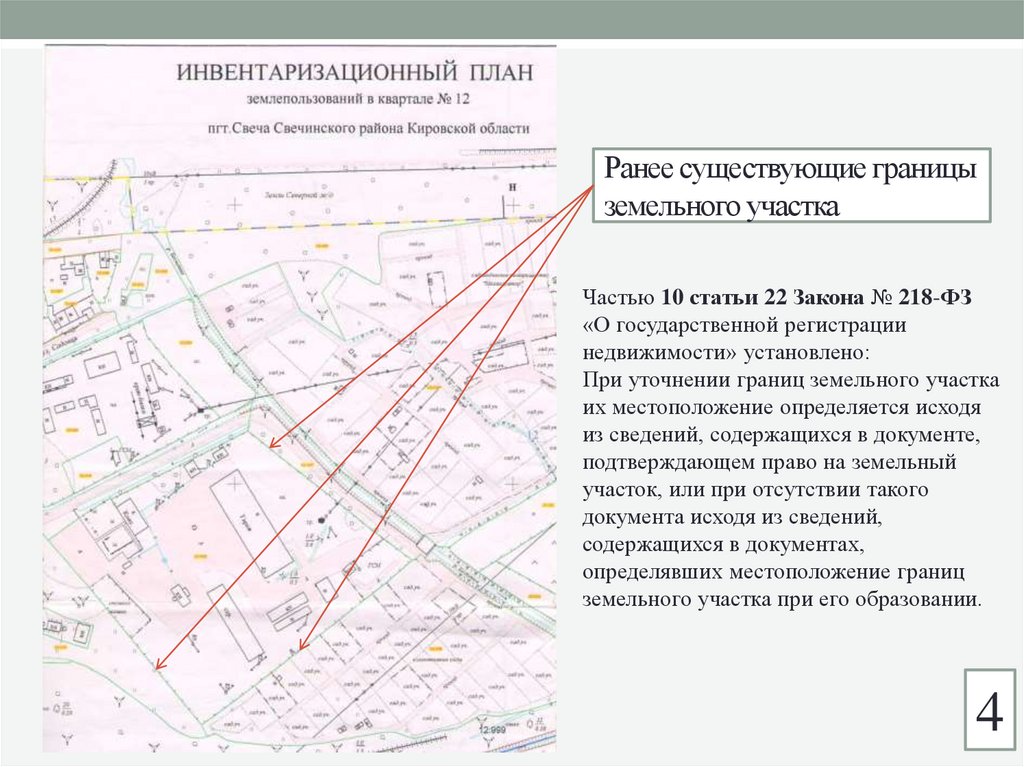

4.

Ранее существующие границы
земельного участка
Частью 10 статьи 22 Закона № 218-ФЗ
«О государственной регистрации
недвижимости» установлено:
При уточнении границ земельного участка
их местоположение определяется исходя
из сведений, содержащихся в документе,
подтверждающем право на земельный
участок, или при отсутствии такого
документа исходя из сведений,
содержащихся в документах,
определявших местоположение границ
земельного участка при его образовании.
4

5.

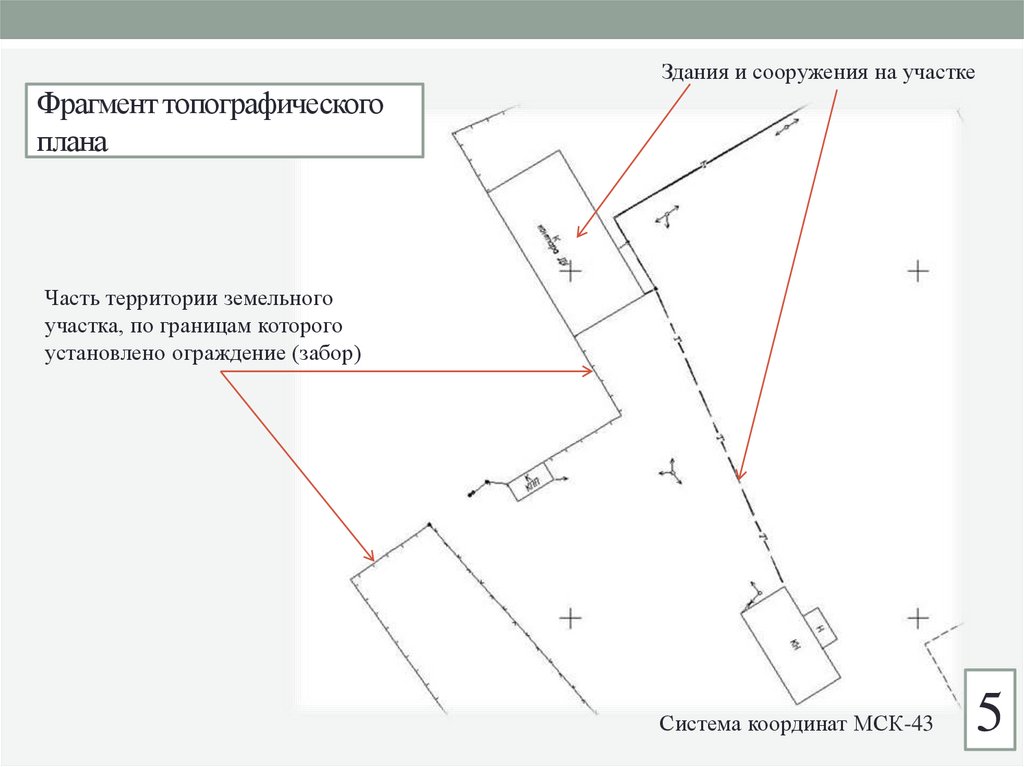

Здания и сооружения на участке
Фрагмент топографического
плана
Часть территории земельного
участка, по границам которого
установлено ограждение (забор)
Система координат МСК-43
5

6.

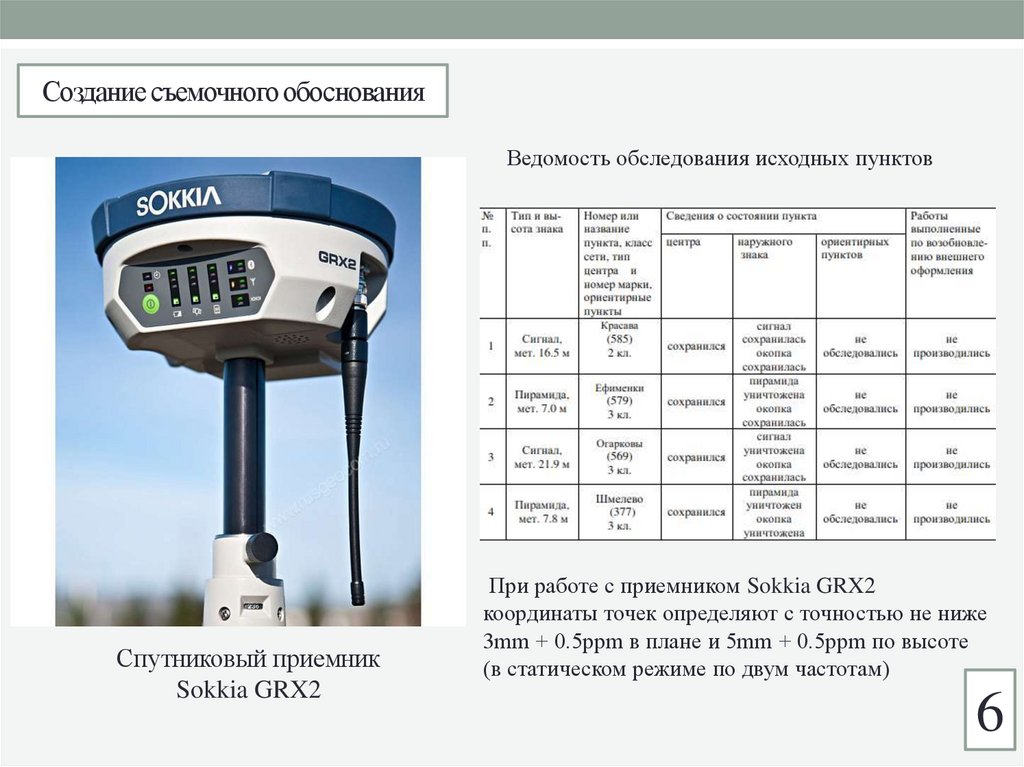

Создание съемочного обоснования
Ведомость обследования исходных пунктов
Спутниковый приемник
Sokkia GRX2
При работе с приемником Sokkia GRX2
координаты точек определяют с точностью не ниже
3mm + 0.5ppm в плане и 5mm + 0.5ppm по высоте
(в статическом режиме по двум частотам)
6

7.

Создание съемочного обоснования
Схема плановой съемочной геодезической сети с
картограммой топографо-геодезической
изученности и картограммой выполненных работ
7

8.

Съемка ситуации и рельефа местности
Измерения производились:
- спутниковые измерения производились
с помощью геодезических GPSприемников Sokkia GRX-2. Метод
спутниковых определений – статический;
- угловые и линейные измерения
производились электронным тахеометром
Sokkia SET650RX, при этом углы
измерялись одним приемом, а линии двумя приемами в одном направлении.
Электронный тахеометр
Sokkia SET 650RX
8

9.

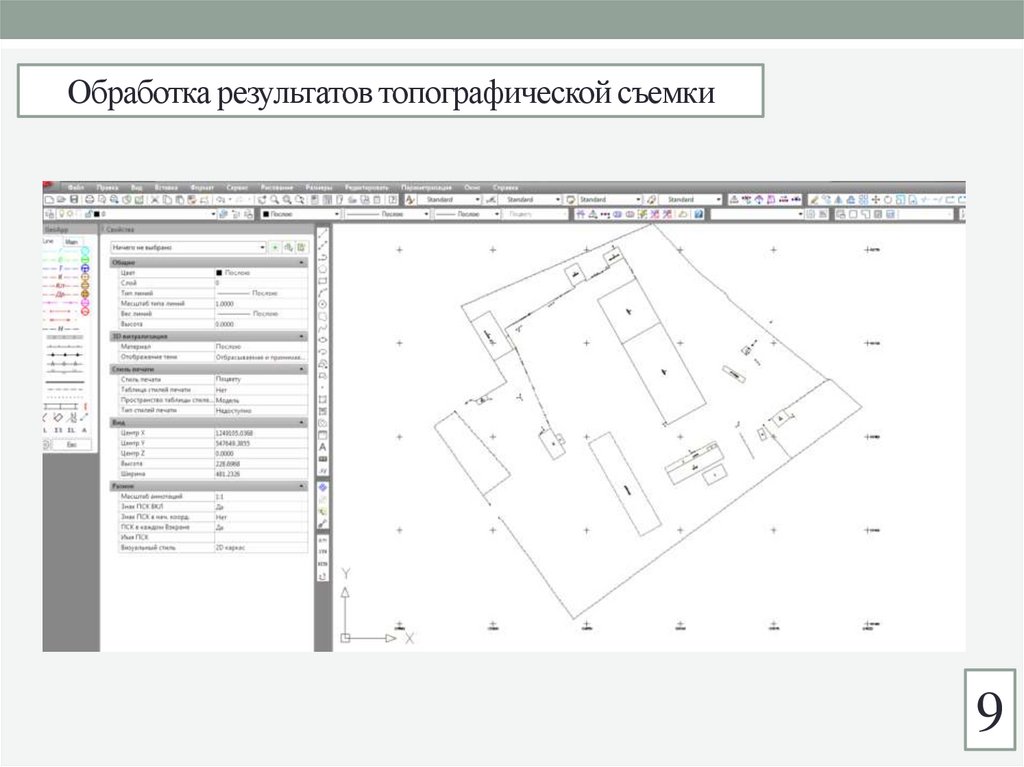

Обработка результатов топографической съемки
9

10.

Подготовка межевого плана
В результате выполнения кадастровых
работ подготовлен межевой план в связи с
уточнением местоположения границ и
(или) площади земельного участка с
кадастровым номером 43:29:030112:20,
расположенного: Кировская обл.,
Свечинский р-н, пгт Свеча, ул. Садовая, 12
10

11.

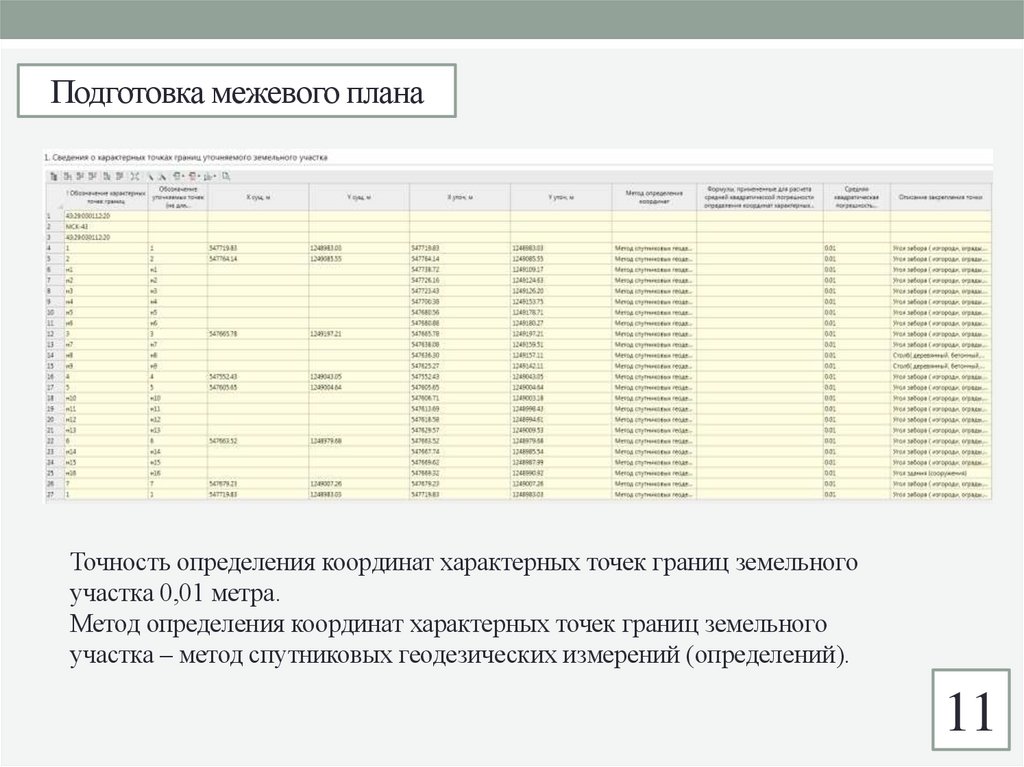

Подготовка межевого плана
Точность определения координат характерных точек границ земельного
участка 0,01 метра.
Метод определения координат характерных точек границ земельного
участка – метод спутниковых геодезических измерений (определений).
11

12.

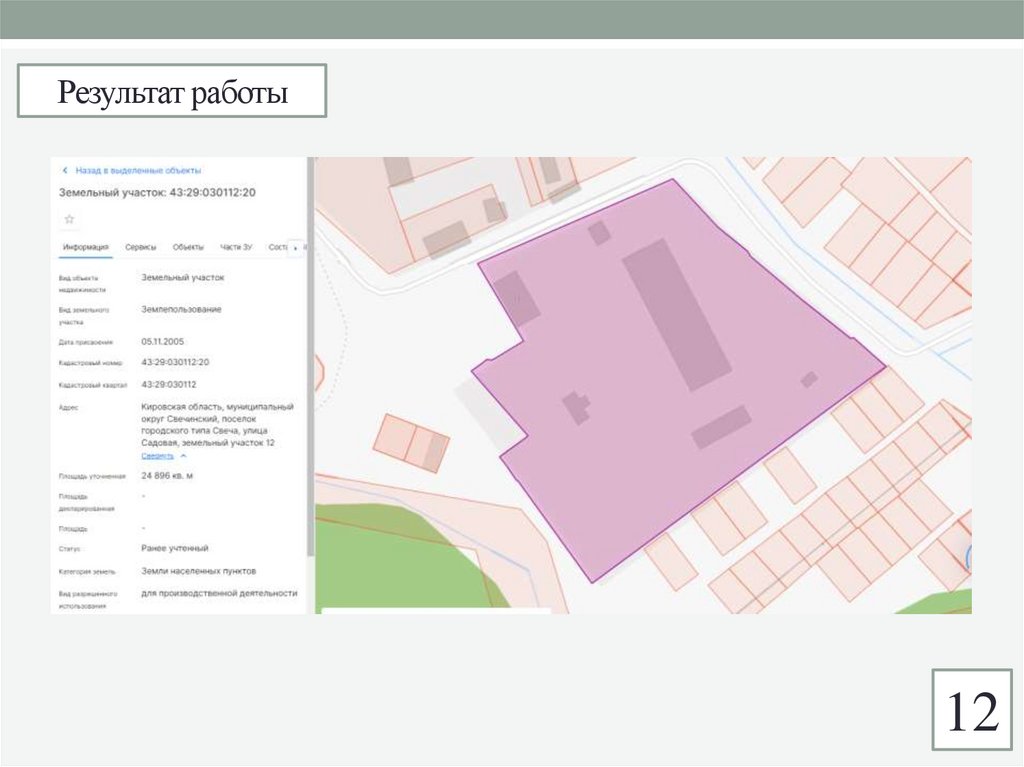

Результат работы
12

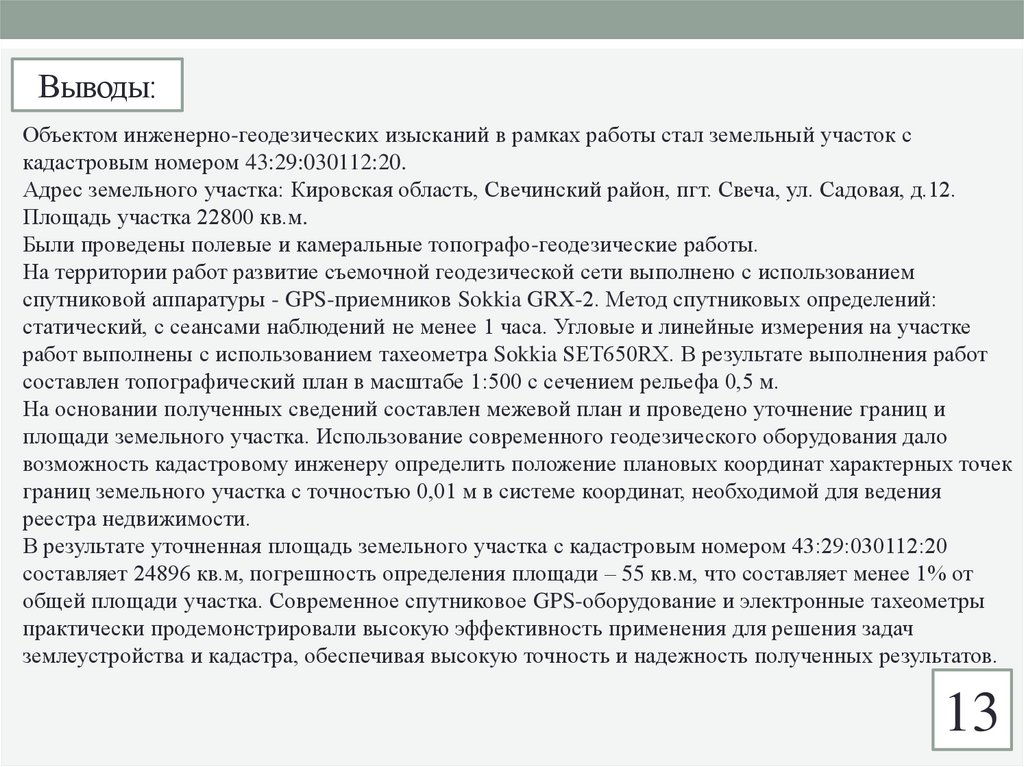

13.

Выводы:
Объектом инженерно-геодезических изысканий в рамках работы стал земельный участок с
кадастровым номером 43:29:030112:20.
Адрес земельного участка: Кировская область, Свечинский район, пгт. Свеча, ул. Садовая, д.12.
Площадь участка 22800 кв.м.
Были проведены полевые и камеральные топографо-геодезические работы.
На территории работ развитие съемочной геодезической сети выполнено с использованием
спутниковой аппаратуры - GPS-приемников Sokkia GRX-2. Метод спутниковых определений:
статический, с сеансами наблюдений не менее 1 часа. Угловые и линейные измерения на участке
работ выполнены с использованием тахеометра Sokkia SET650RX. В результате выполнения работ
составлен топографический план в масштабе 1:500 с сечением рельефа 0,5 м.
На основании полученных сведений составлен межевой план и проведено уточнение границ и
площади земельного участка. Использование современного геодезического оборудования дало
возможность кадастровому инженеру определить положение плановых координат характерных точек
границ земельного участка с точностью 0,01 м в системе координат, необходимой для ведения
реестра недвижимости.
В результате уточненная площадь земельного участка с кадастровым номером 43:29:030112:20
составляет 24896 кв.м, погрешность определения площади – 55 кв.м, что составляет менее 1% от
общей площади участка. Современное спутниковое GPS-оборудование и электронные тахеометры
практически продемонстрировали высокую эффективность применения для решения задач
землеустройства и кадастра, обеспечивая высокую точность и надежность полученных результатов.
13

14.

Благодарю за внимание!
14
