Расчет системных параметров наземной когерентно-импульсной радиолокационной станции

1.

Расчет системных параметров наземной
когерентно-импульсной
радиолокационной станции
Выполнил: ст.гр.810
Рогов П.А.
Проверила: КТН,
доцент кафедры РТС
Сафонова А.В.

2.

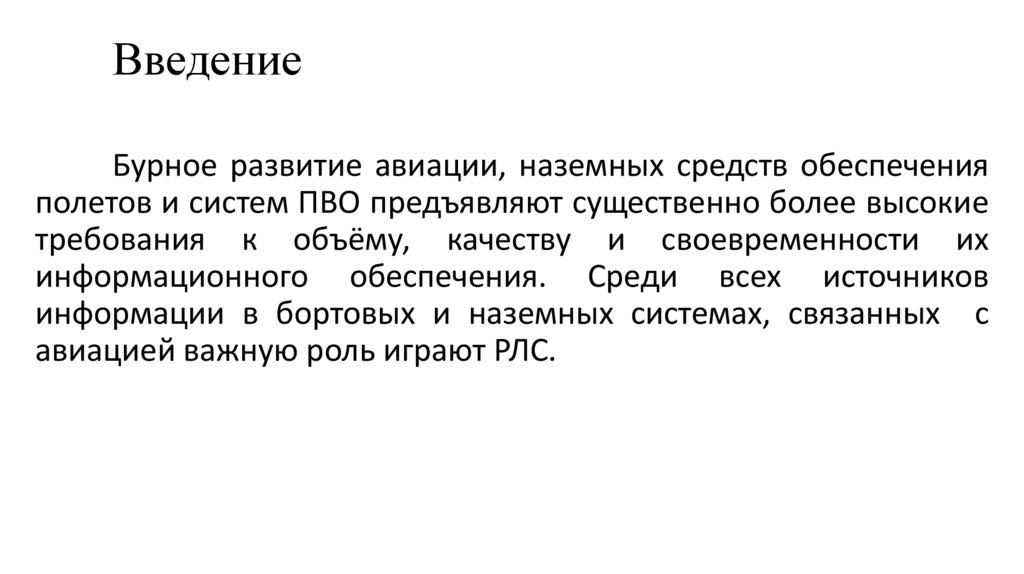

Введение
Бурное развитие авиации, наземных средств обеспечения
полетов и систем ПВО предъявляют существенно более высокие
требования к объёму, качеству и своевременности их
информационного обеспечения. Среди всех источников
информации в бортовых и наземных системах, связанных с
авиацией важную роль играют РЛС.

3.

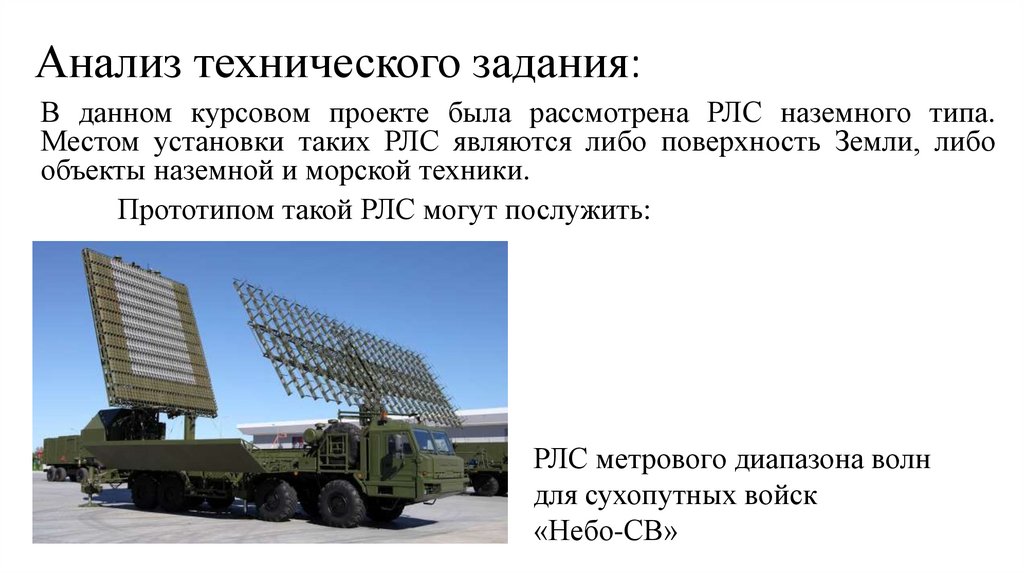

Анализ технического задания:
В данном курсовом проекте была рассмотрена РЛС наземного типа.
Местом установки таких РЛС являются либо поверхность Земли, либо
объекты наземной и морской техники.
Прототипом такой РЛС могут послужить:
РЛС метрового диапазона волн
для сухопутных войск
«Небо-СВ»

4.

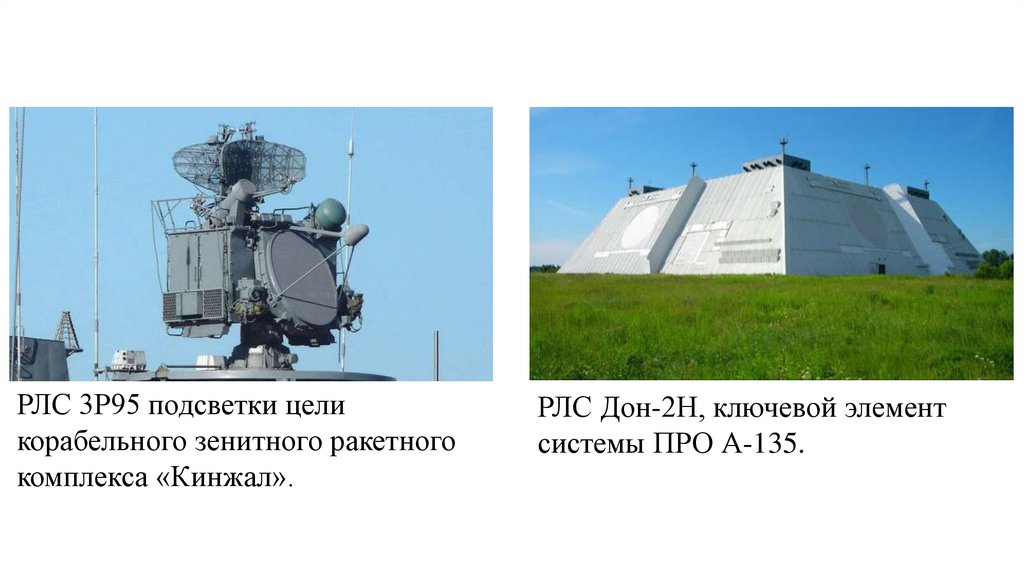

РЛС 3Р95 подсветки цели
корабельного зенитного ракетного
комплекса «Кинжал».
РЛС Дон-2Н, ключевой элемент
системы ПРО А-135.

5.

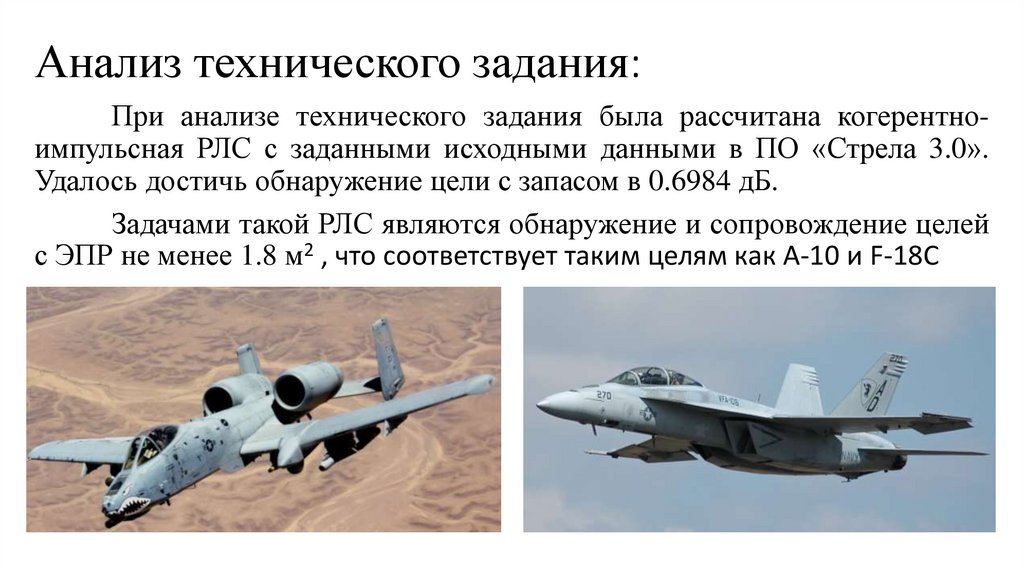

Анализ технического задания:
При анализе технического задания была рассчитана когерентноимпульсная РЛС с заданными исходными данными в ПО «Стрела 3.0».
Удалось достичь обнаружение цели с запасом в 0.6984 дБ.
Задачами такой РЛС являются обнаружение и сопровождение целей
с ЭПР не менее 1.8 м2 , что соответствует таким целям как А-10 и F-18С

6.

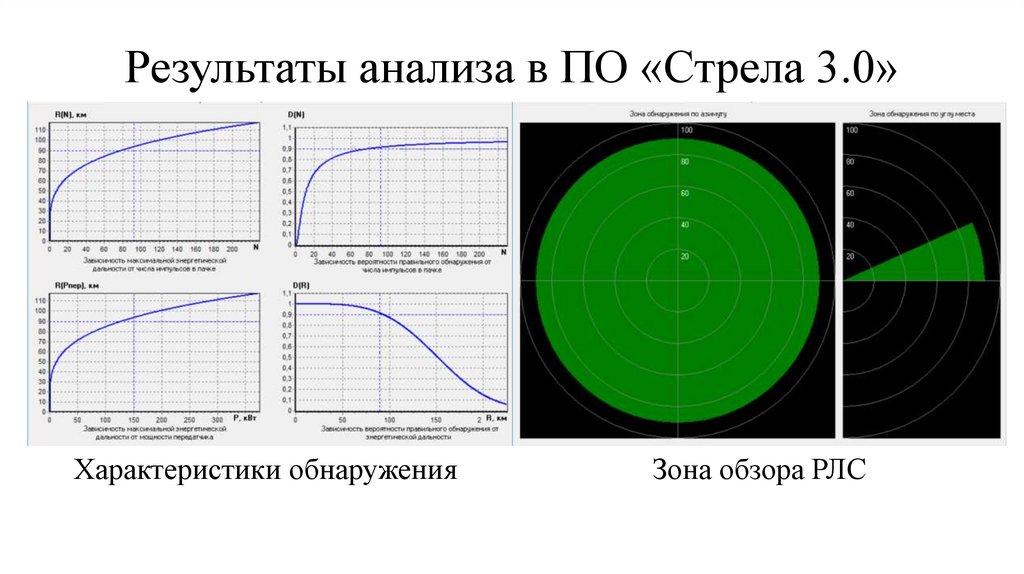

Результаты анализа в ПО «Стрела 3.0»
Характеристики обнаружения
Зона обзора РЛС

7.

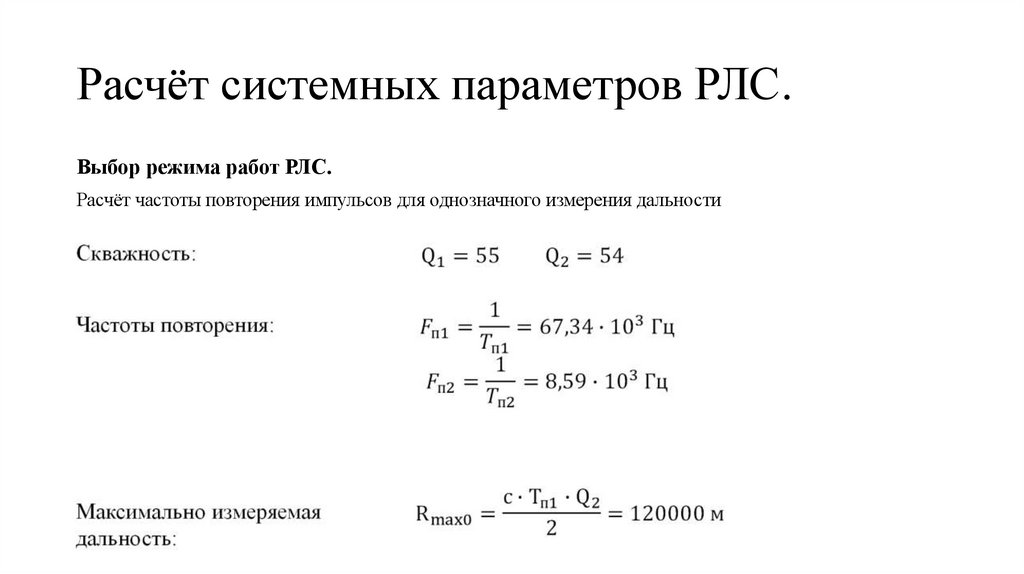

Расчёт системных параметров РЛС.
Выбор режима работ РЛС.
Расчёт частоты повторения импульсов для однозначного измерения дальности
Скважность:
Частоты повторения:
Максимально измеряемая
дальность:

8.

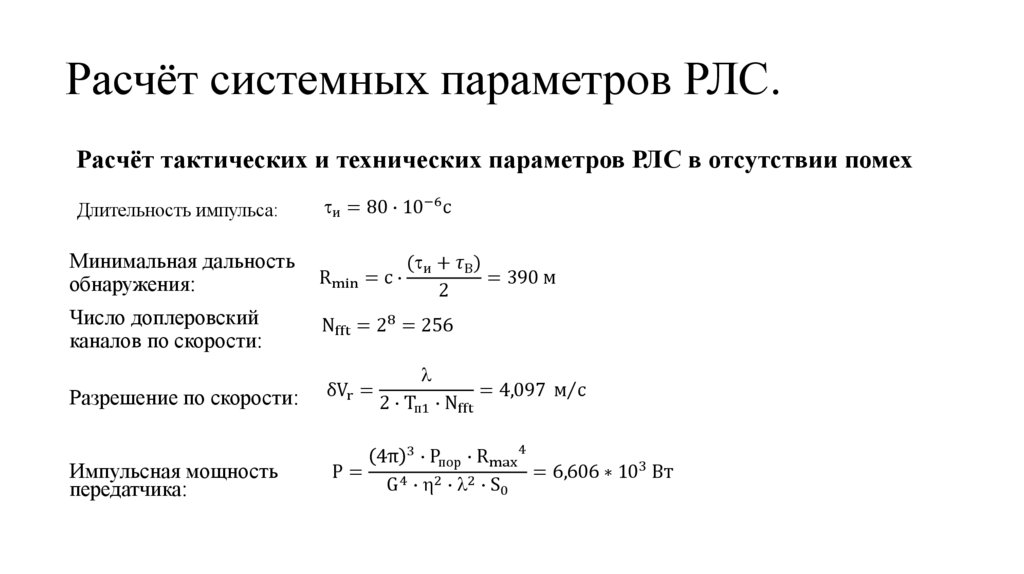

Расчёт системных параметров РЛС.
Расчёт тактических и технических параметров РЛС в отсутствии помех
Длительность импульса:
и
Минимальная дальность
обнаружения:
−6
in
Число доплеровский
каналов по скорости:
Nfft
Разрешение по скорости:
δVr
Импульсная мощность
передатчика:
P
с

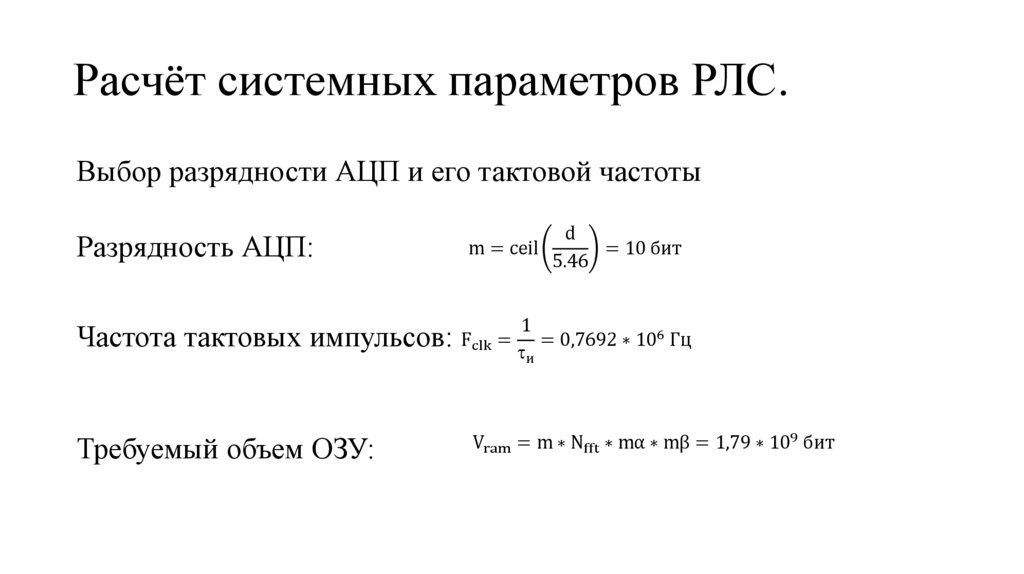

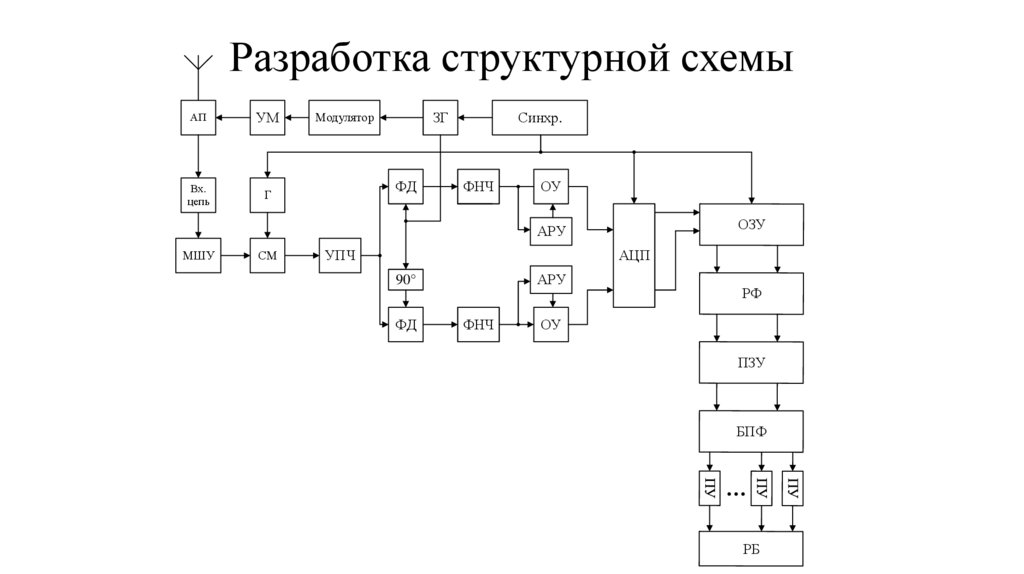

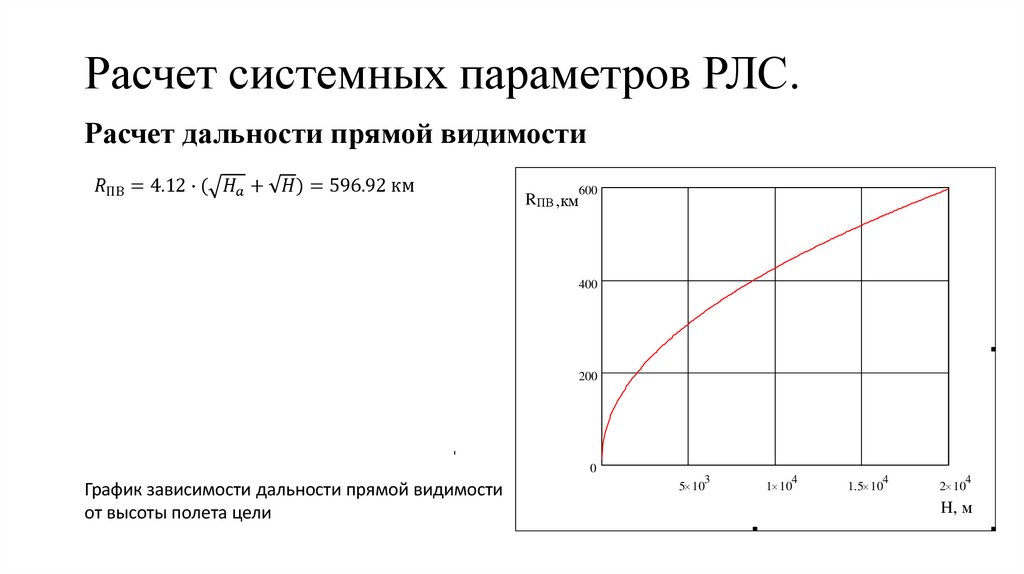

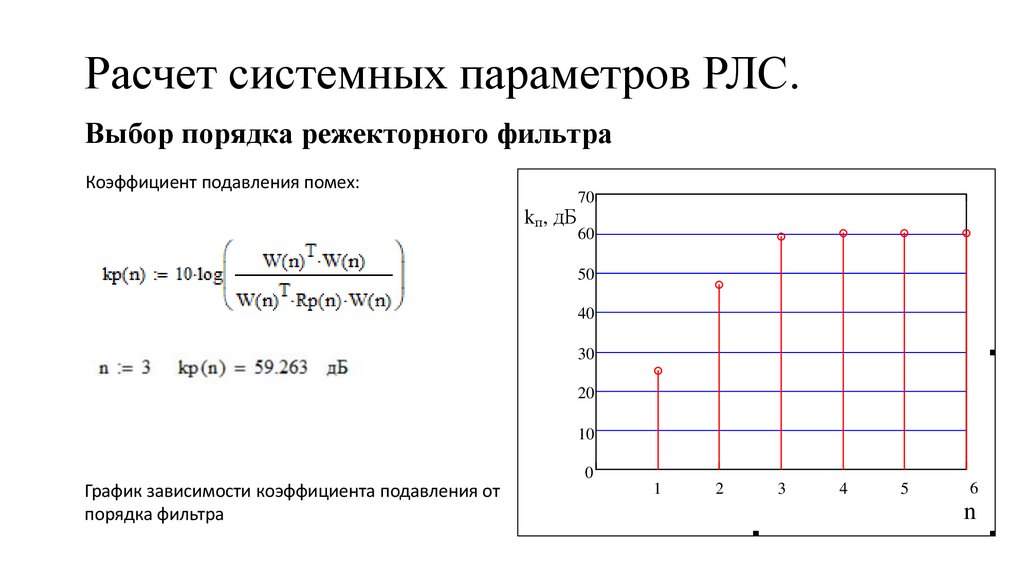

( и +
