Проектирование поверхностного водозабора. Водоснабжение и водоотведение 6-ти этажного 2-х секционного жилого дома

1.

Департамент образования и науки Курганской области.
Государственное бюджетное профессиональное образовательное учреждение
«Курганский техникум строительных технологий и городского хозяйства»
Курсовая работа
Тема: «Проектирование поверхностного водозабора. Водоснабжение и
водоотведение 6-ти этажного 2-х секционного жилого дома»
Специальность: 08.02.04 «Водоснабжение и водоотведение»
Форма обучения: очная
Срок обучения: 3 года 10 месяцев
Выполнил
Обучающийся студент
Группы № 301 ______________________________________________________________________ Владимиров А.А
Руководитель ВКР ________________________________________________________________Маслеников
С.А.
город Курган, 2025

2.

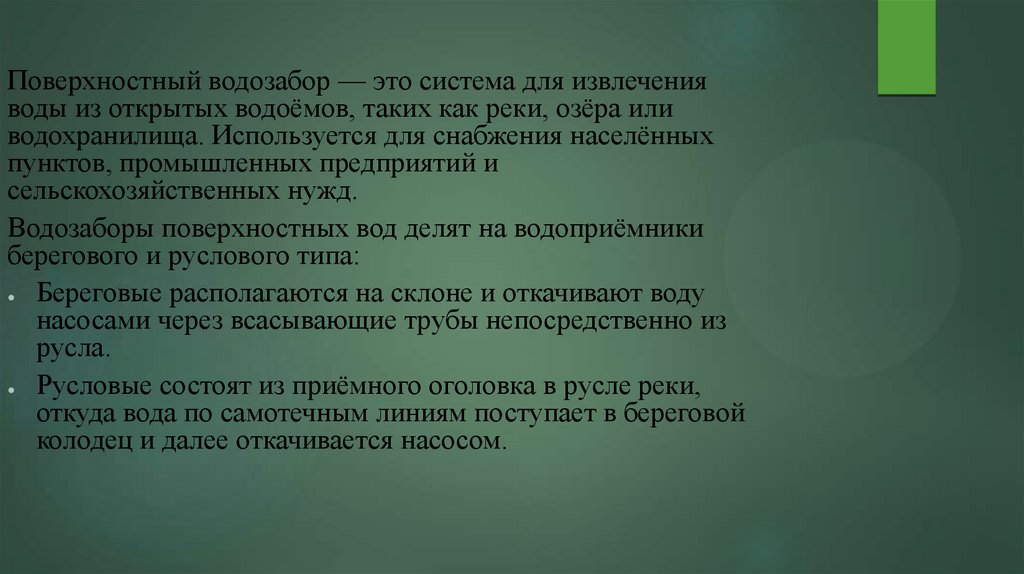

Поверхностный водозабор — это система для извлечения
воды из открытых водоёмов, таких как реки, озёра или
водохранилища. Используется для снабжения населённых
пунктов, промышленных предприятий и
сельскохозяйственных нужд.
Водозаборы поверхностных вод делят на водоприёмники
берегового и руслового типа:
Береговые располагаются на склоне и откачивают воду
насосами через всасывающие трубы непосредственно из
русла.
Русловые состоят из приёмного оголовка в русле реки,
откуда вода по самотечным линиям поступает в береговой
колодец и далее откачивается насосом.

3.

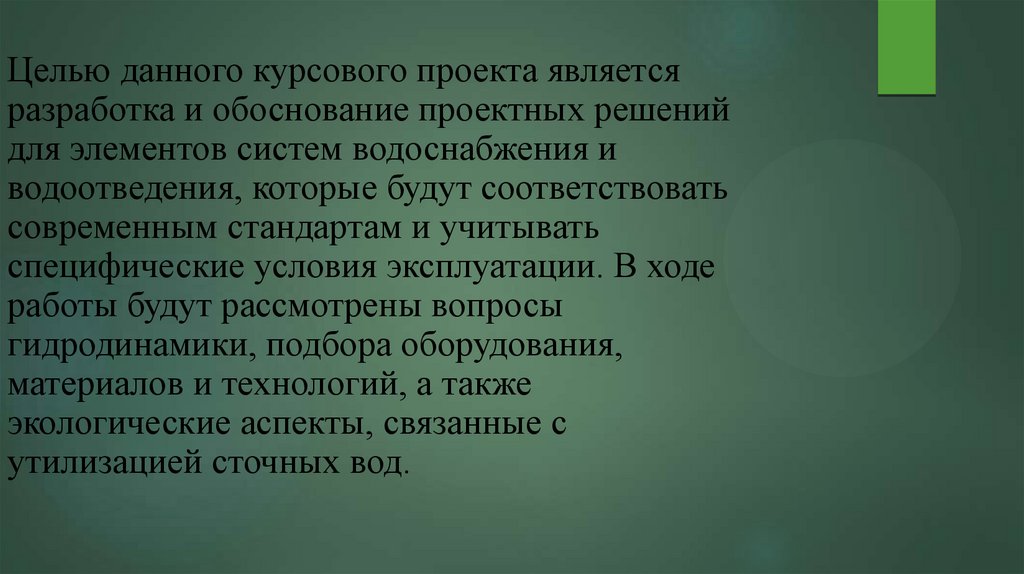

Целью данного курсового проекта является
разработка и обоснование проектных решений
для элементов систем водоснабжения и
водоотведения, которые будут соответствовать
современным стандартам и учитывать
специфические условия эксплуатации. В ходе
работы будут рассмотрены вопросы
гидродинамики, подбора оборудования,
материалов и технологий, а также
экологические аспекты, связанные с
утилизацией сточных вод.

4.

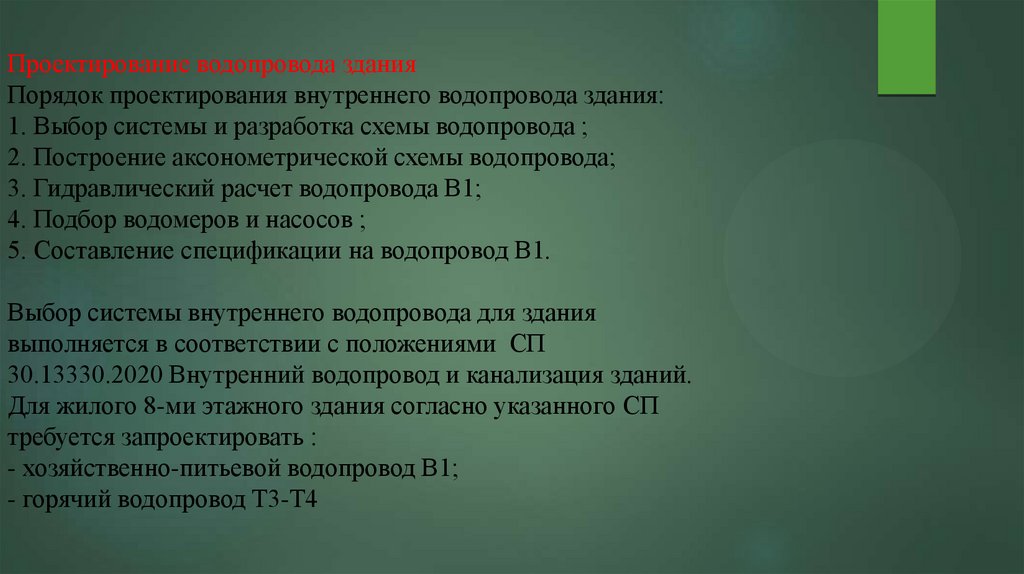

Проектирование водопровода здания
Порядок проектирования внутреннего водопровода здания:
1. Выбор системы и разработка схемы водопровода ;
2. Построение аксонометрической схемы водопровода;
3. Гидравлический расчет водопровода В1;
4. Подбор водомеров и насосов ;
5. Составление спецификации на водопровод В1.
Выбор системы внутреннего водопровода для здания
выполняется в соответствии с положениями СП
30.13330.2020 Внутренний водопровод и канализация зданий.
Для жилого 8-ми этажного здания согласно указанного СП
требуется запроектировать :
- хозяйственно-питьевой водопровод В1;
- горячий водопровод Т3-Т4

5.

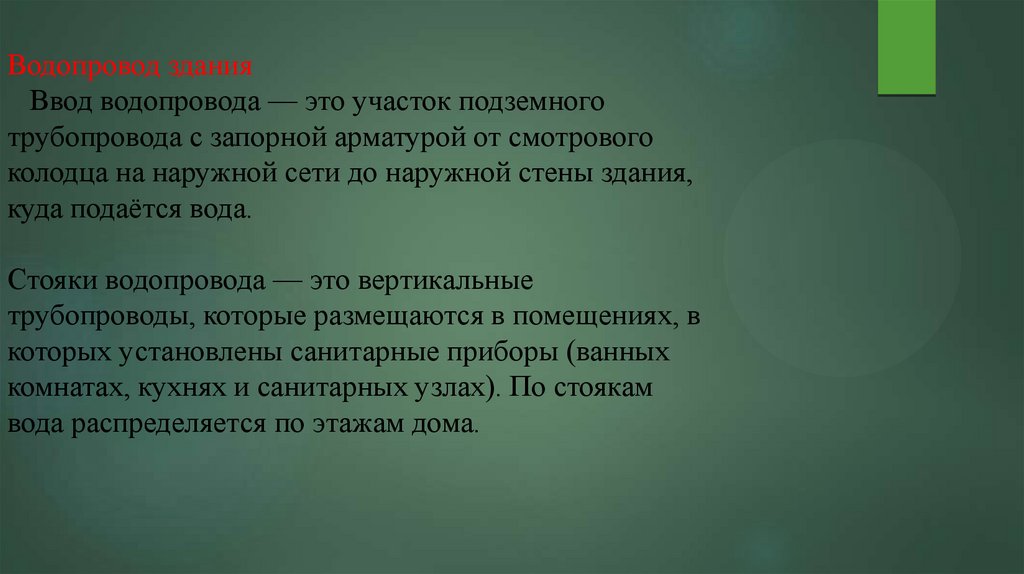

Водопровод здания
Ввод водопровода — это участок подземного
трубопровода с запорной арматурой от смотрового
колодца на наружной сети до наружной стены здания,
куда подаётся вода.
Стояки водопровода — это вертикальные
трубопроводы, которые размещаются в помещениях, в
которых установлены санитарные приборы (ванных
комнатах, кухнях и санитарных узлах). По стоякам
вода распределяется по этажам дома.

6.

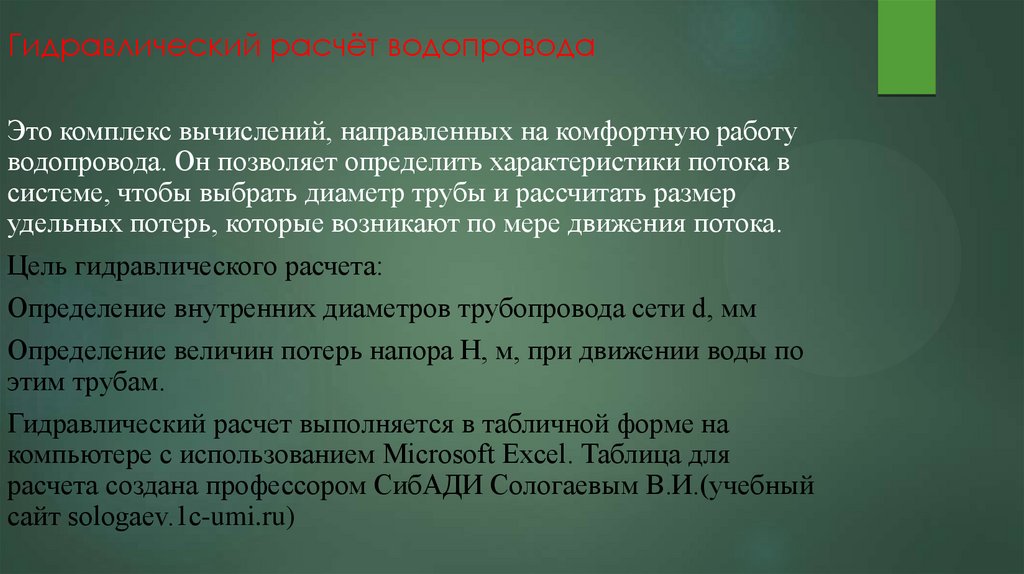

Гидравлический расчёт водопровода
Это комплекс вычислений, направленных на комфортную работу
водопровода. Он позволяет определить характеристики потока в
системе, чтобы выбрать диаметр трубы и рассчитать размер
удельных потерь, которые возникают по мере движения потока.
Цель гидравлического расчета:
Определение внутренних диаметров трубопровода сети d, мм
Определение величин потерь напора H, м, при движении воды по
этим трубам.
Гидравлический расчет выполняется в табличной форме на
компьютере с использованием Microsoft Excel. Таблица для
расчета создана профессором СибАДИ Сологаевым В.И.(учебный
сайт sologaev.1c-umi.ru)

7.

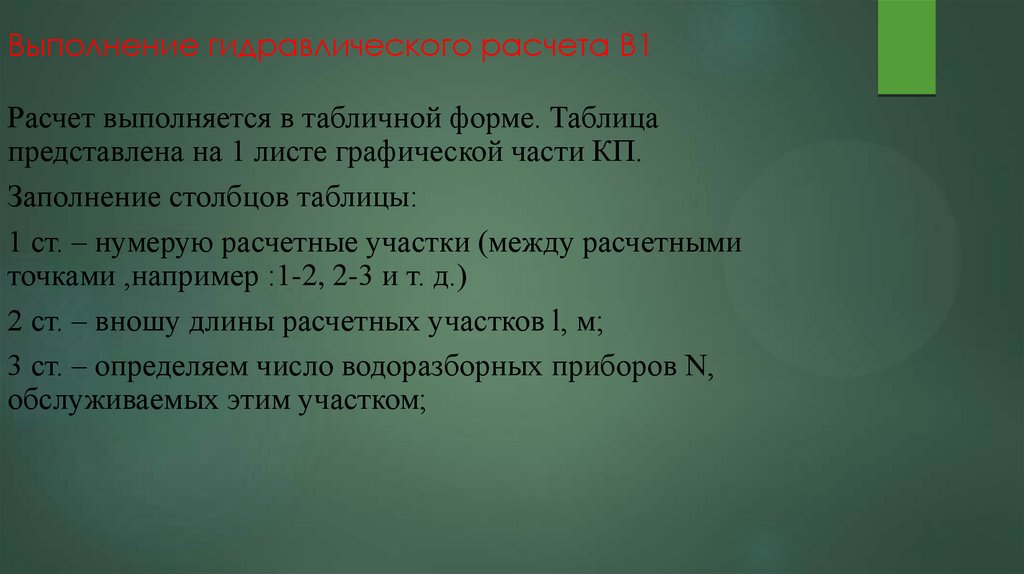

Выполнение гидравлического расчета В1
Расчет выполняется в табличной форме. Таблица
представлена на 1 листе графической части КП.
Заполнение столбцов таблицы:
1 ст. – нумерую расчетные участки (между расчетными
точками ,например :1-2, 2-3 и т. д.)
2 ст. – вношу длины расчетных участков l, м;
3 ст. – определяем число водоразборных приборов N,
обслуживаемых этим участком;

8.

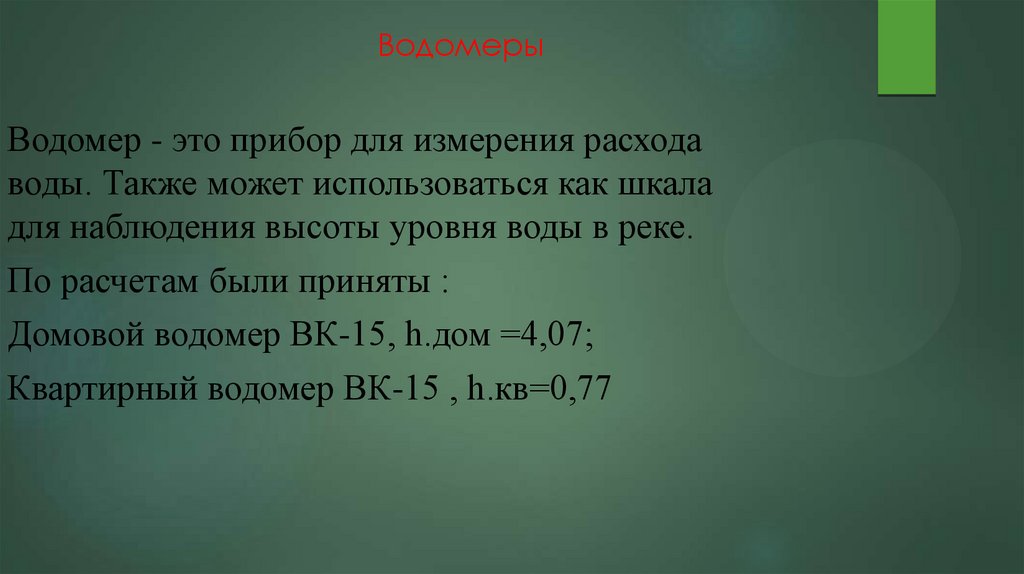

Водомеры
Водомер - это прибор для измерения расхода
воды. Также может использоваться как шкала
для наблюдения высоты уровня воды в реке.
По расчетам были приняты :
Домовой водомер ВК-15, h.дом =4,07;
Квартирный водомер ВК-15 , h.кв=0,77

9.

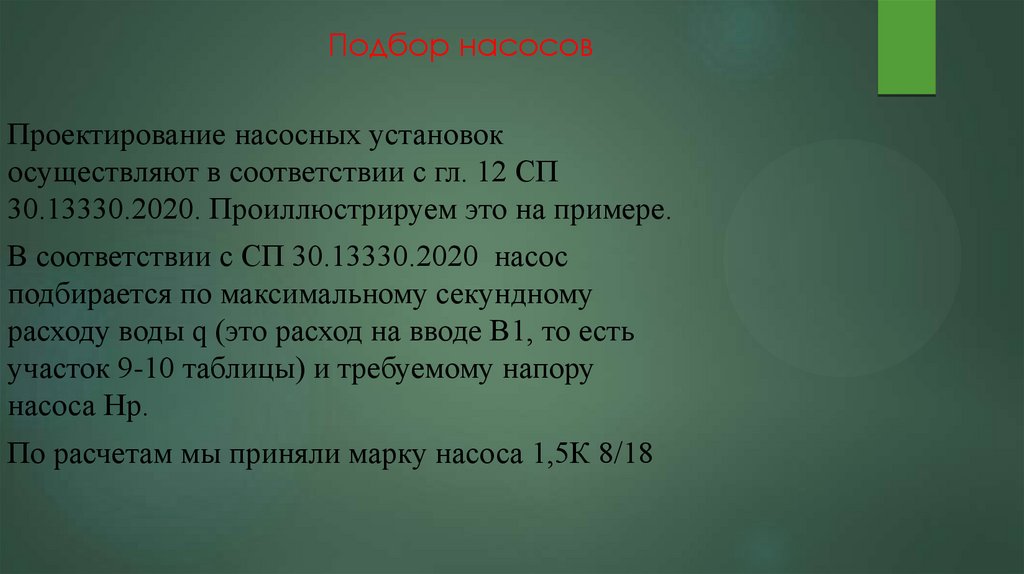

Подбор насосов
Проектирование насосных установок
осуществляют в соответствии с гл. 12 СП
30.13330.2020. Проиллюстрируем это на примере.
В соответствии с СП 30.13330.2020 насос
подбирается по максимальному секундному
расходу воды q (это расход на вводе В1, то есть
участок 9-10 таблицы) и требуемому напору
насоса Hp.
По расчетам мы приняли марку насоса 1,5К 8/18

10.

Проектирование канализации здания
Систему внутренней канализации для рассматриваемого здания
выбираем согласно положений СП 30.13330.2020 [4].
Разработка схемы внутренней канализации осуществляется
поэтапно. Трубы приняты чугунные канализационные
раструбные диаметром 50 мм и 100 мм по ГОСТ 6942-98 и из
полипропилена по ГОСТ 32414-2013.
Проектирование канализации здания включает несколько этапов:
Осмотр и сбор данных. Нужно изучить топографию местности,
выполнить нужные замеры, оценить объём сточных вод,
тщательно проанализировать условия эксплуатации сети
водоотвода.
Проектирование. После сбора и анализа всех данных можно
приступать к разработке проекта. Правильность технических
решений зависит от точности расчётов уклонов, диаметров,
объёмов стояков, максимального количества стоков.

11.

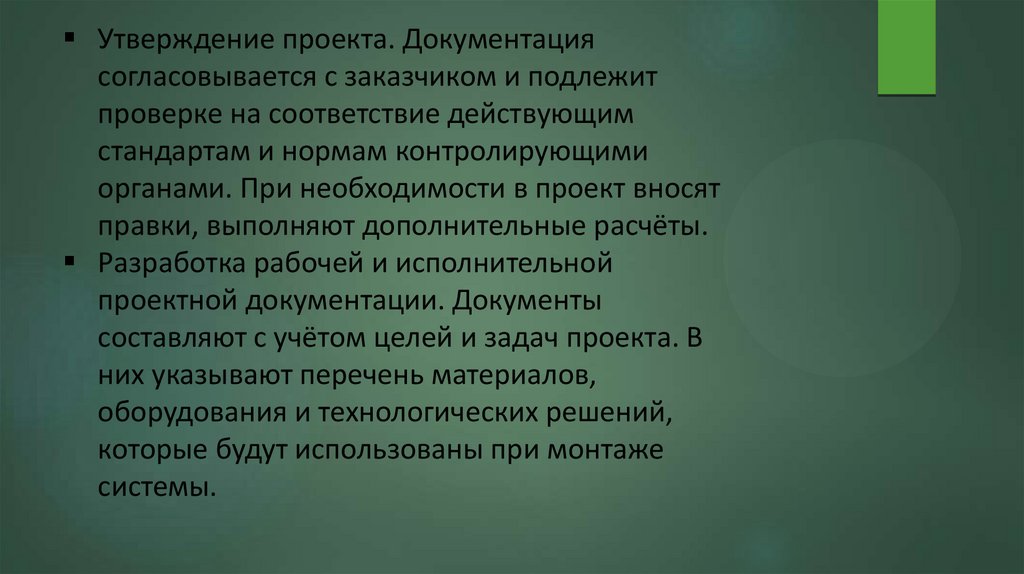

Утверждение проекта. Документация
согласовывается с заказчиком и подлежит
проверке на соответствие действующим
стандартам и нормам контролирующими
органами. При необходимости в проект вносят
правки, выполняют дополнительные расчёты.
Разработка рабочей и исполнительной
проектной документации. Документы
составляют с учётом целей и задач проекта. В
них указывают перечень материалов,
оборудования и технологических решений,
которые будут использованы при монтаже
системы.

12.

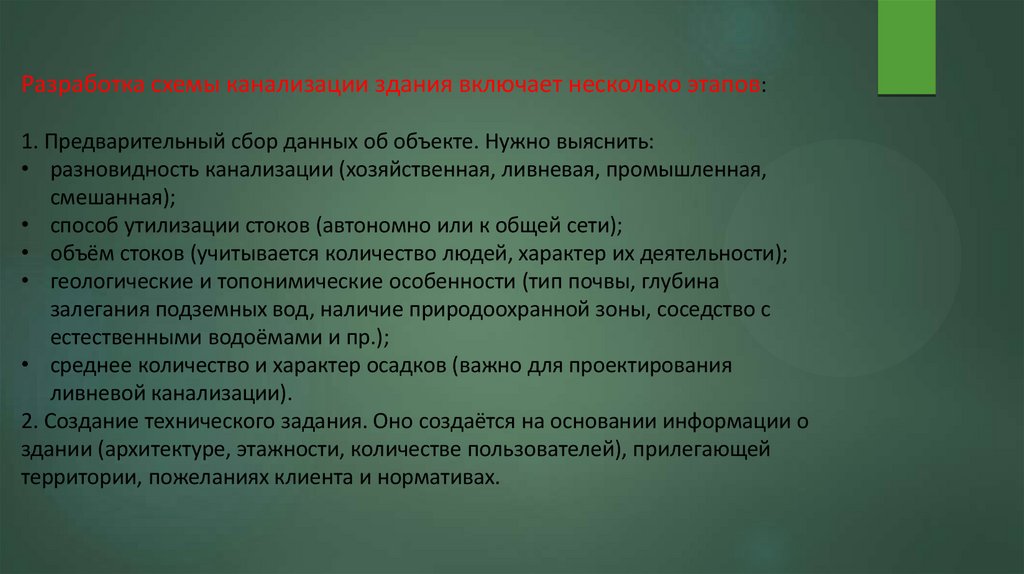

Разработка схемы канализации здания включает несколько этапов:
1. Предварительный сбор данных об объекте. Нужно выяснить:
• разновидность канализации (хозяйственная, ливневая, промышленная,
смешанная);
• способ утилизации стоков (автономно или к общей сети);
• объём стоков (учитывается количество людей, характер их деятельности);
• геологические и топонимические особенности (тип почвы, глубина
залегания подземных вод, наличие природоохранной зоны, соседство с
естественными водоёмами и пр.);
• среднее количество и характер осадков (важно для проектирования
ливневой канализации).
2. Создание технического задания. Оно создаётся на основании информации о
здании (архитектуре, этажности, количестве пользователей), прилегающей
территории, пожеланиях клиента и нормативах.

13.

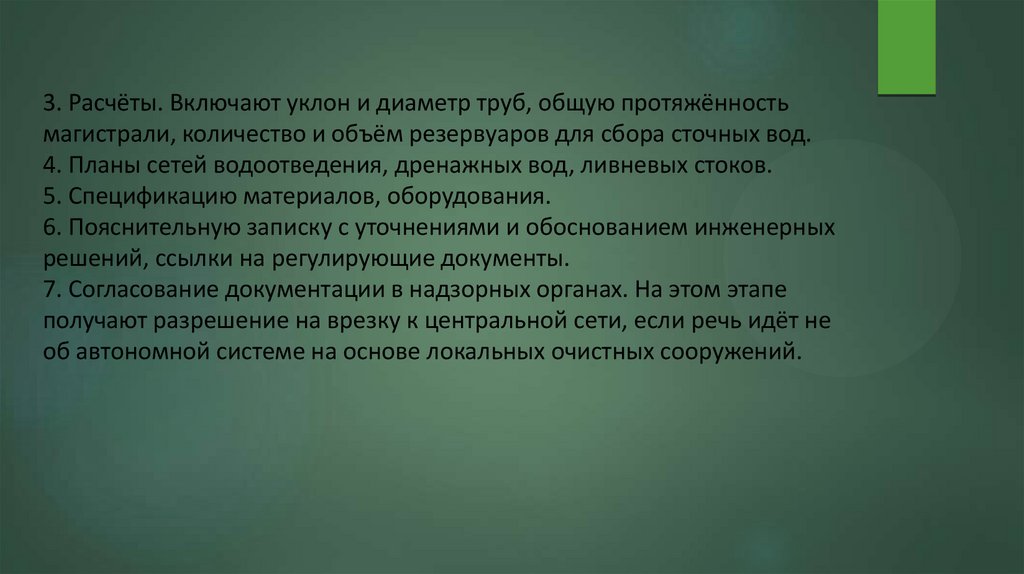

3. Расчёты. Включают уклон и диаметр труб, общую протяжённость
магистрали, количество и объём резервуаров для сбора сточных вод.
4. Планы сетей водоотведения, дренажных вод, ливневых стоков.
5. Спецификацию материалов, оборудования.
6. Пояснительную записку с уточнениями и обоснованием инженерных
решений, ссылки на регулирующие документы.
7. Согласование документации в надзорных органах. На этом этапе
получают разрешение на врезку к центральной сети, если речь идёт не
об автономной системе на основе локальных очистных сооружений.

14.

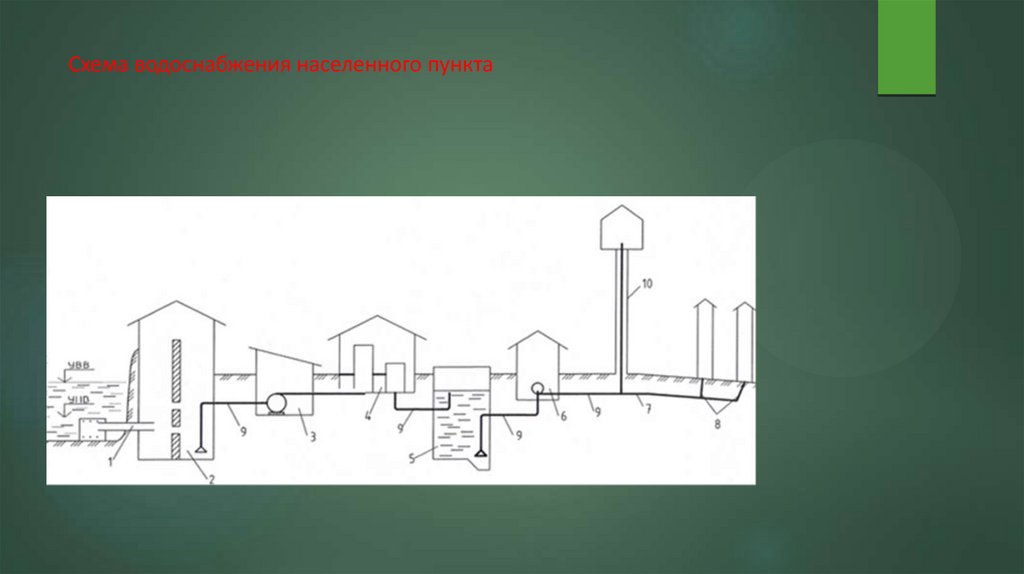

Схема водоснабжения населенного пункта

15.

Водоснабжение населенного пункта
На схеме приведена схема водоснабжения населенного пункта с за-бором воды из реки или
водохранилища. Вода из источника через самотечную трубу 1 поступает в приемное отделение, а
затем в насосное отделение водозаборного сооружения 2, из которого насосами станции I
подъема 3 подается на сооружения для очистки и обработки воды 4. Затем очищенная во-да
поступает в резервуары чистой воды 5, откуда забирается насосами станции II подъема 6 для
подачи по магистральным трубопроводам 7 и распре-делительным водоводам 8 в населенный
пункт. Все сооружения сообщаются между собой водоводами 9. На территории населенного
пункта (обычно на возвышенности) строится водонапорная башня 10, которая, как и резервуары
чистой воды, служит для хранения и накопления запасов воды. Расход воды из водопроводной
сети (водопотребление) сильно колеблется в течение суток, в то время как подача воды насосами
станции II подъема относительно равномерна. В те часы суток, когда насосы подают в
водопроводную сеть воды больше, чем ее расходуется, излишек поступает в водонапорную башню; в часы максимального водопотребления, когда расход, подаваемый насосами, недостаточен,
используется вода из башни. Водонапорная башня, расположенная в противоположном от
насосной станции конце города, называется контррезервуаром. При наличии вблизи
населенного места значительного естественного возвышения вместо водонапорной башни
строят наземный водонапорный резервуар.

16.

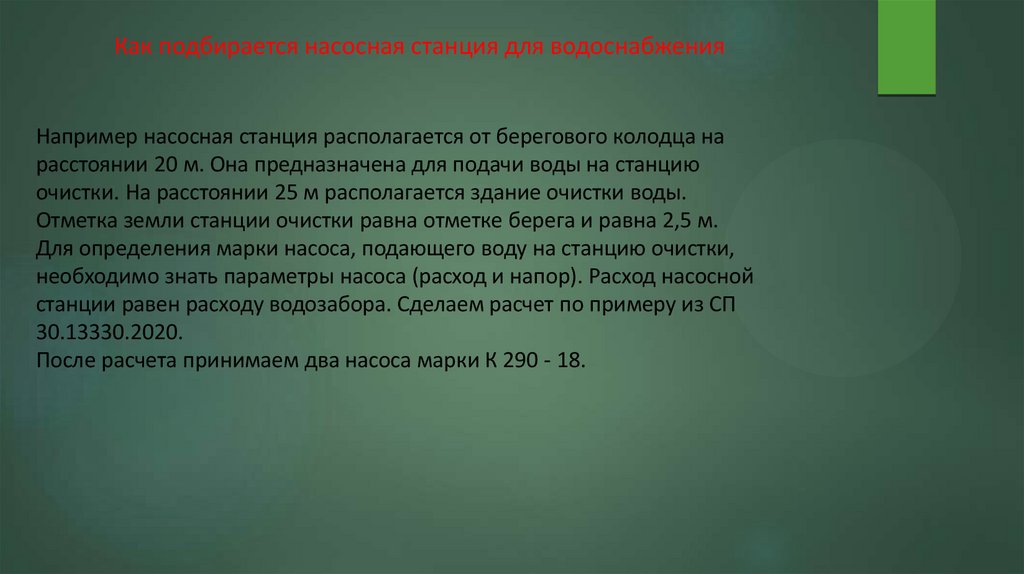

Как подбирается насосная станция для водоснабжения
Например насосная станция располагается от берегового колодца на
расстоянии 20 м. Она предназначена для подачи воды на станцию
очистки. На расстоянии 25 м располагается здание очистки воды.
Отметка земли станции очистки равна отметке берега и равна 2,5 м.
Для определения марки насоса, подающего воду на станцию очистки,
необходимо знать параметры насоса (расход и напор). Расход насосной
станции равен расходу водозабора. Сделаем расчет по примеру из СП
30.13330.2020.
После расчета принимаем два насоса марки К 290 - 18.
