2

1.

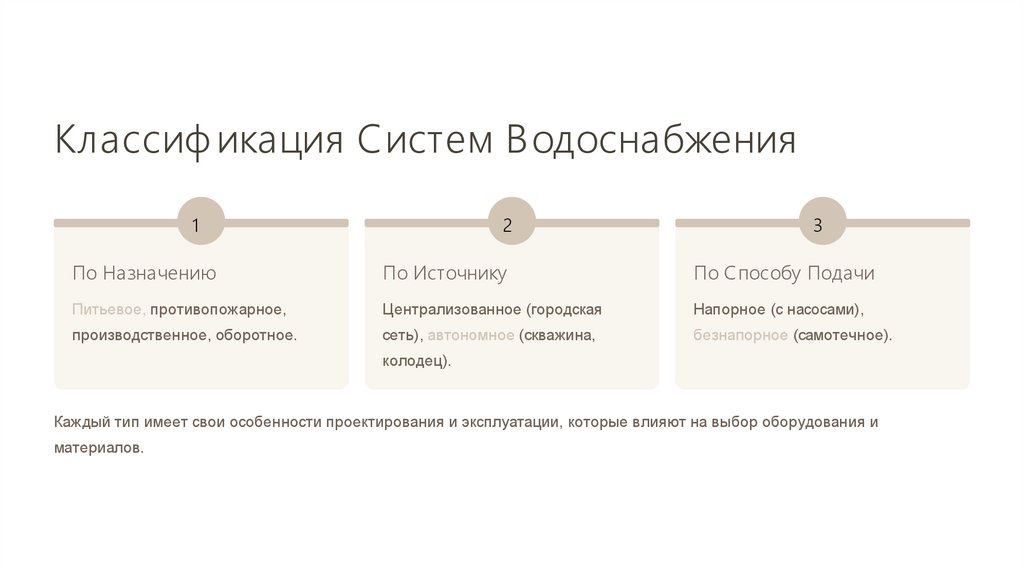

Классиф икация Систем Водоснабжения
1
2
3
По Назначению
По Источнику
По Способу Подачи
Питьевое, противопожарное,
Централизованное (городская
Напорное (с насосами),
производственное, оборотное.
сеть), автономное (скважина,
безнапорное (самотечное).
колодец).
Каждый тип имеет свои особенности проектирования и эксплуатации, которые влияют на выбор оборудования и
материалов.

2.

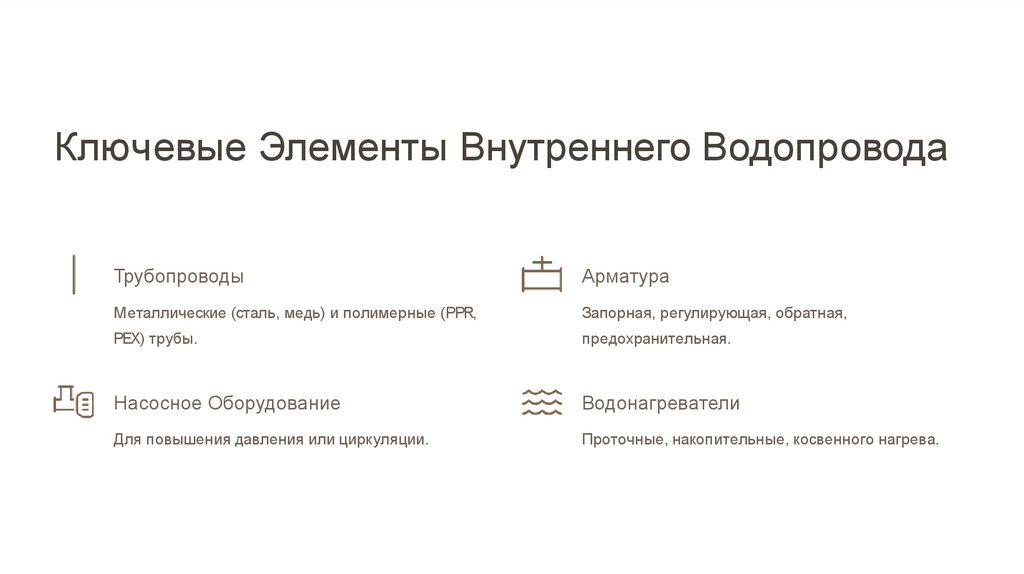

Ключевые Элементы Внутреннего Водопровода
Трубопроводы
Арматура
Металлические (сталь, медь) и полимерные (PPR,
Запорная, регулирующая, обратная,
PEX) трубы.
предохранительная.
Насосное Оборудование
Водонагреватели
Для повышения давления или циркуляции.
Проточные, накопительные, косвенного нагрева.

3.

4.

5.

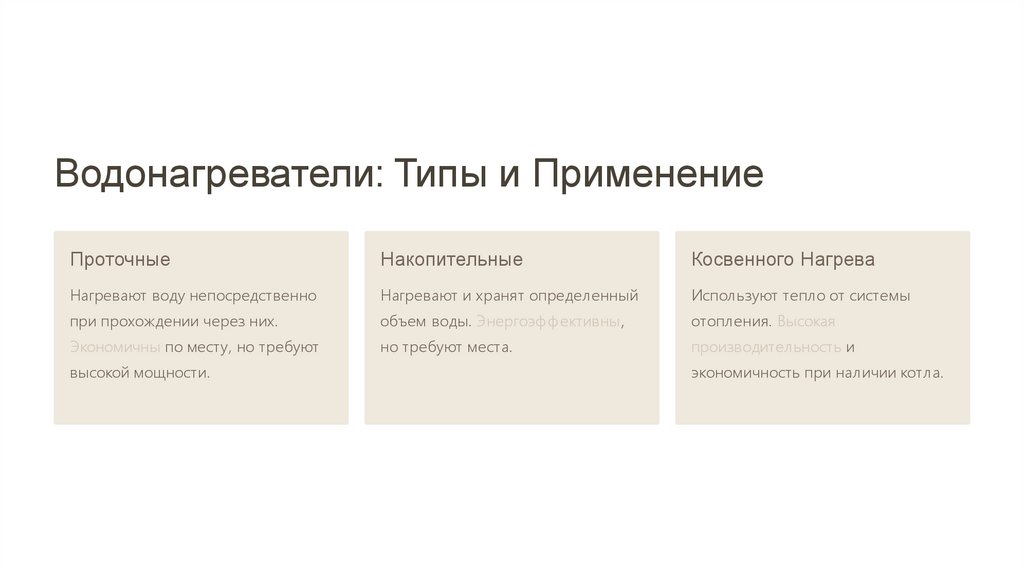

Водонагреватели: Типы и Применение
Проточные
Накопительные
Косвенного Нагрева
Нагревают воду непосредственно
Нагревают и хранят определенный
Используют тепло от системы
при прохождении через них.
объем воды. Энергоэфф ективны,
отопления. Высокая
Экономичны по месту, но требуют
но требуют места.
производительность и
высокой мощности.
экономичность при наличии котла.

6.

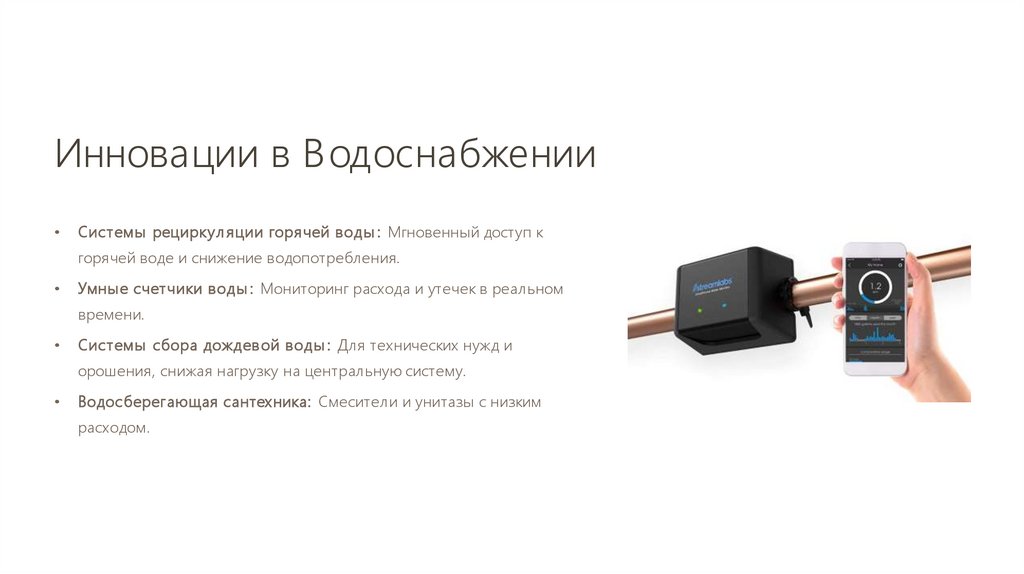

Инновации в Водоснабжении
Системы рециркул яции горячей воды : Мгновенный доступ к
горячей воде и снижение водопотребления.
Умные счетчики воды : Мониторинг расхода и утечек в реальном
времени.
Системы сбора дождев ой воды : Для технических нужд и
орошения, снижая нагрузку на центральную систему.
Водосберегающая сантехника: Смесители и унитазы с низким
расходом.

7.

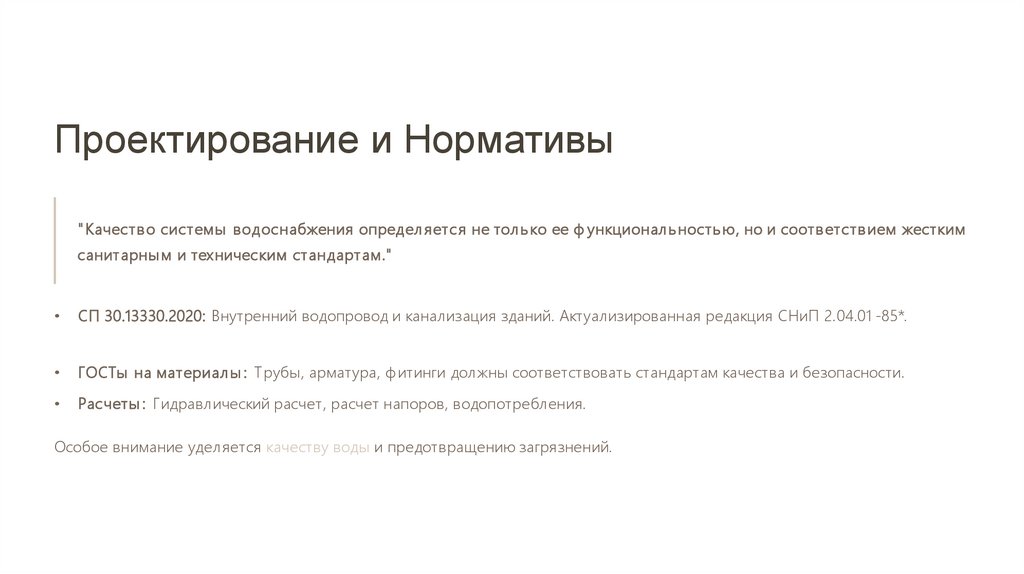

Проектирование и Нормативы
" Качеств о системы водоснабжения определ яется не толь ко ее ф ункциональ ность ю, но и соотв етств ием жестким
санитарны м и техническим стандартам."
СП 30.13330.2020: Внутренний водопровод и канализация зданий. Актуализированная редакция СНиП 2.04.01 -85*.
ГОСТы на материал ы : Трубы, арматура, фитинги должны соответствовать стандартам качества и безопасности.
Расчеты : Гидравлический расчет, расчет напоров, водопотребления.
Особое внимание уделяется качеству воды и предотвращению загрязнений.

8.

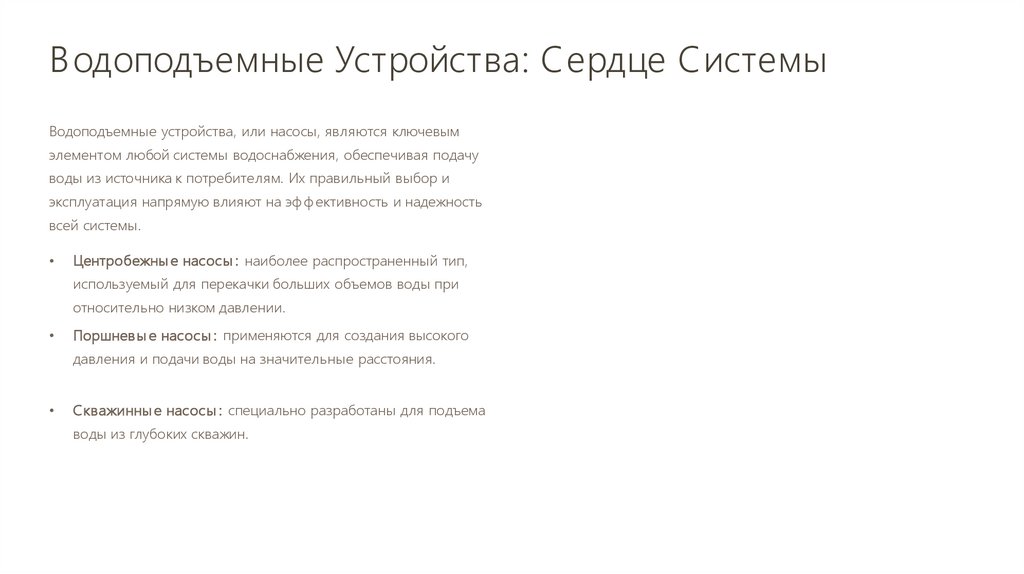

Водоподъемные Устройства: Сердце Системы
Водоподъемные устройства, или насосы, являются ключевым
элементом любой системы водоснабжения, обеспечивая подачу
воды из источника к потребителям. Их правильный выбор и
эксплуатация напрямую влияют на эф ф ективность и надежность
всей системы.
Центробежны е насосы : наиболее распространенный тип,
используемый для перекачки больших объемов воды при
относительно низком давлении.
Поршнев ы е насосы : применяются для создания высокого
давления и подачи воды на значительные расстояния.
Скважинны е насосы : специально разработаны для подъема
воды из глубоких скважин.

9.

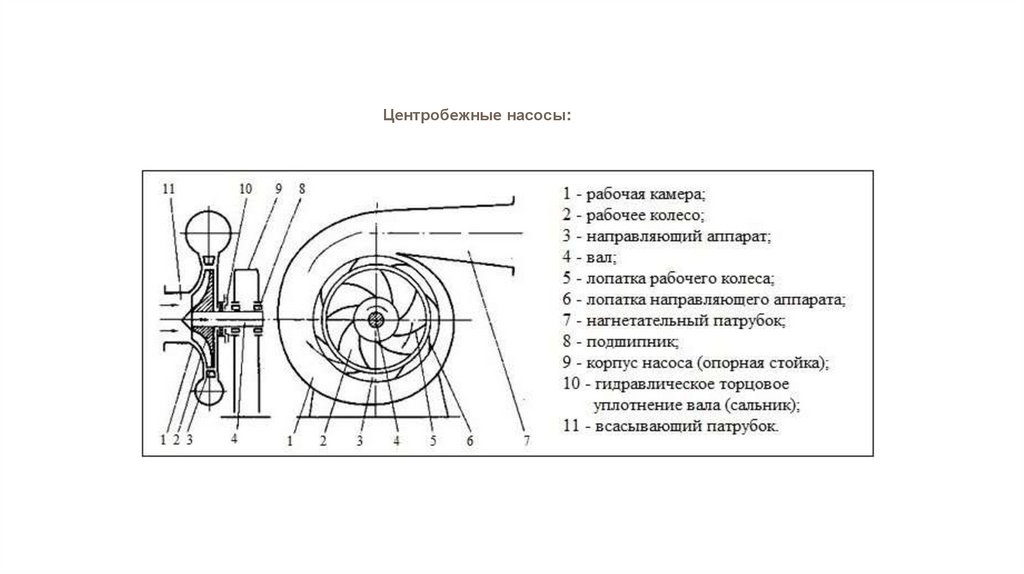

Центробежные насосы:

10.

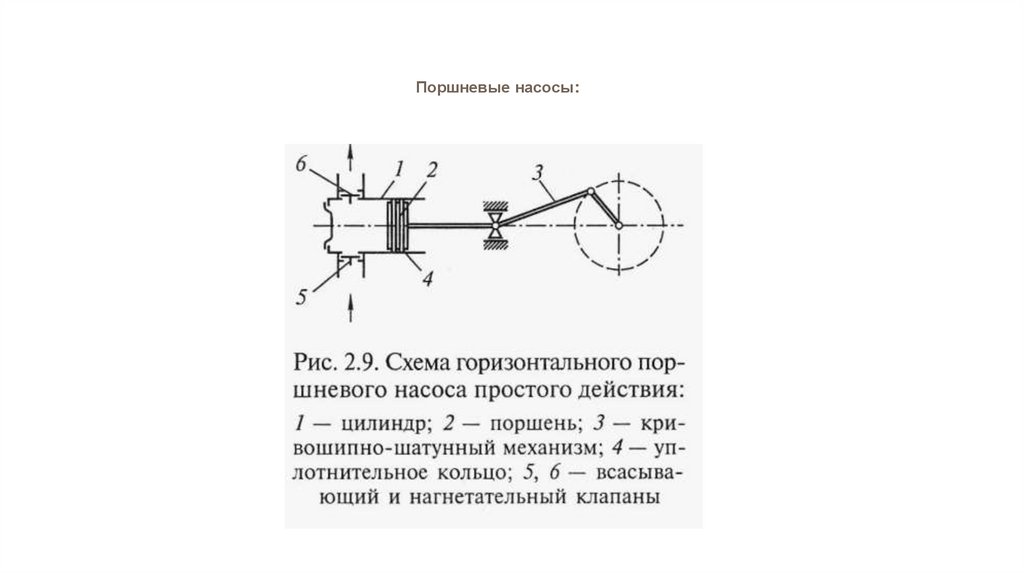

Поршневые насосы:

11.

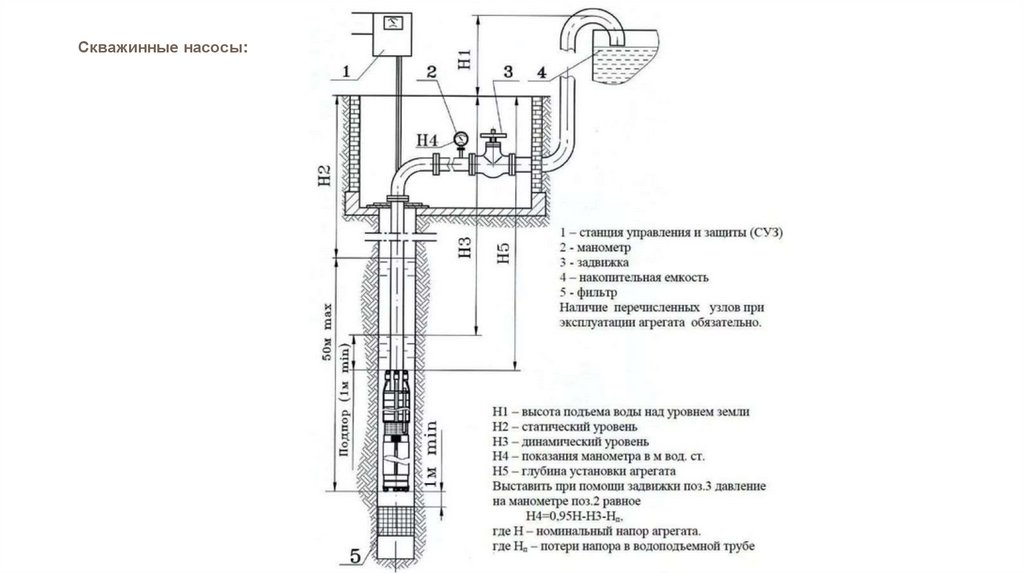

Скважинные насосы:

12.

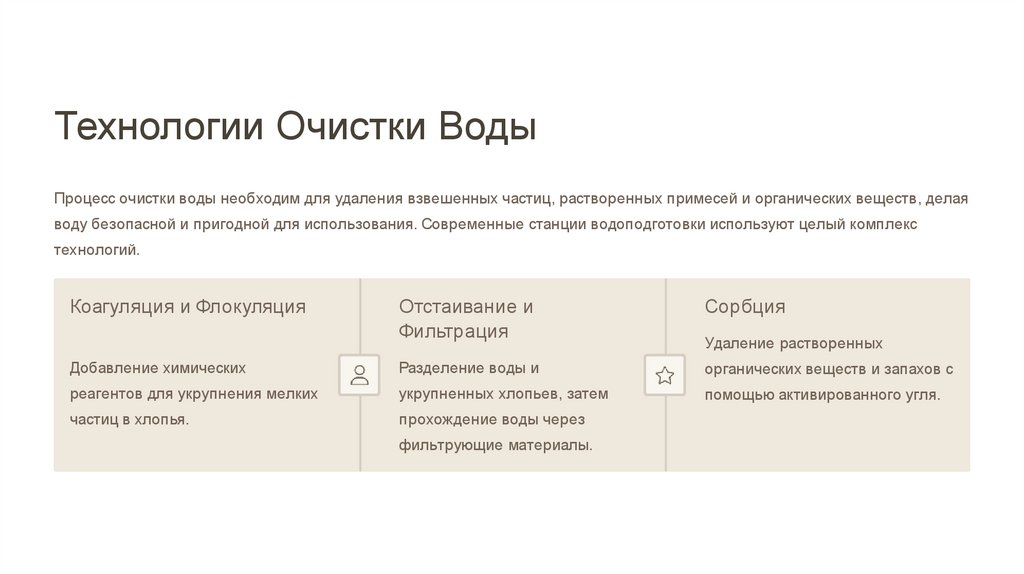

Технологии Очистки Воды
Процесс очистки воды необходим для удаления взвешенных частиц, растворенных примесей и органических веществ, делая
воду безопасной и пригодной для использования. Современные станции водоподготовки используют целый комплекс
технологий.
Коагуляция и Флокуляция
Отстаивание и
Фильтрация
Сорбция
Добавление химических
Разделение воды и
органических веществ и запахов с
реагентов для укрупнения мелких
укрупненных хлопьев, затем
помощью активированного угля.
частиц в хлопья.
прохождение воды через
фильтрующие материалы.
Удаление растворенных

13.

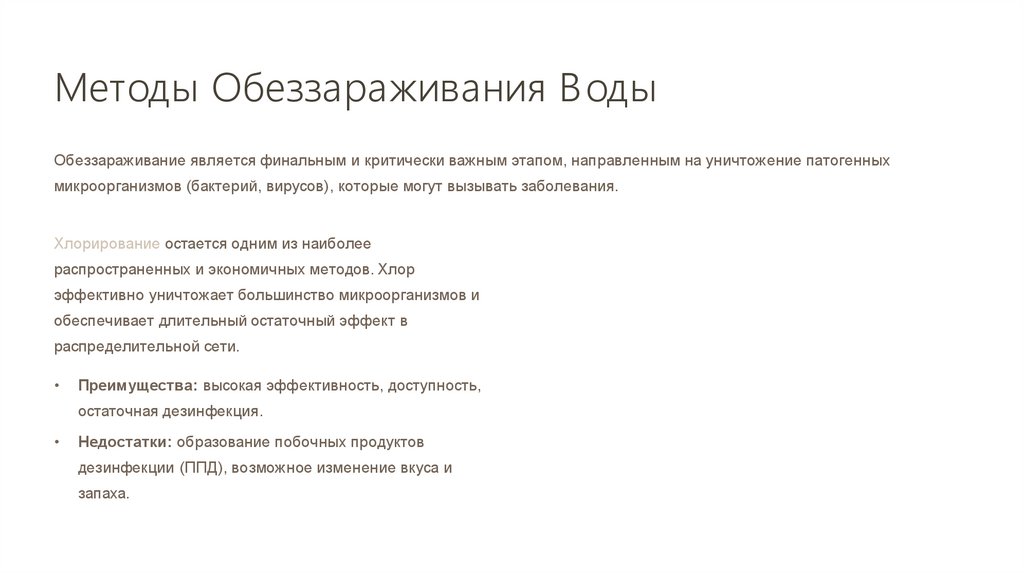

Методы Обеззараживания Воды
Обеззараживание является финальным и критически важным этапом, направленным на уничтожение патогенных
микроорганизмов (бактерий, вирусов), которые могут вызывать заболевания.
Хлорирование остается одним из наиболее
распространенных и экономичных методов. Хлор
эффективно уничтожает большинство микроорганизмов и
обеспечивает длительный остаточный эффект в
распределительной сети.
Преимущества: высокая эффективность, доступность,
остаточная дезинфекция.
Недостатки: образование побочных продуктов
дезинфекции (ППД), возможное изменение вкуса и
запаха.

14.

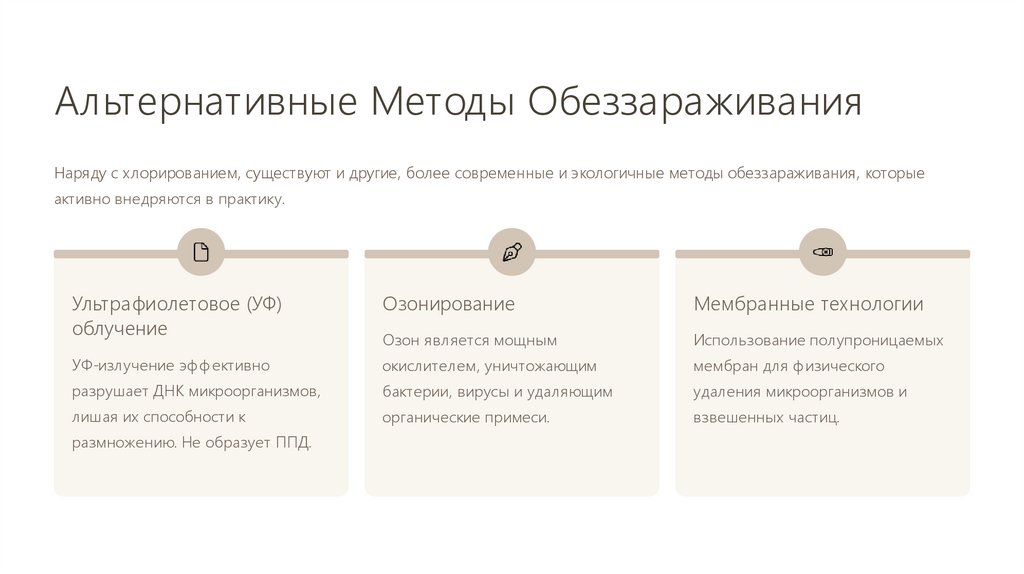

Альтернативные Методы Обеззараживания
Наряду с хлорированием, существуют и другие, более современные и экологичные методы обеззараживания, которые
активно внедряются в практику.
Ультрафиолетовое (УФ)
облучение
Озонирование
Мембранные технологии
Озон является мощным
Использование полупроницаемых
УФ-излучение эф ф ективно
окислителем, уничтожающим
мембран для физического
разрушает ДНК микроорганизмов,
бактерии, вирусы и удаляющим
удаления микроорганизмов и
лишая их способности к
органические примеси.
взвешенных частиц.
размножению. Не образует ППД.

15.

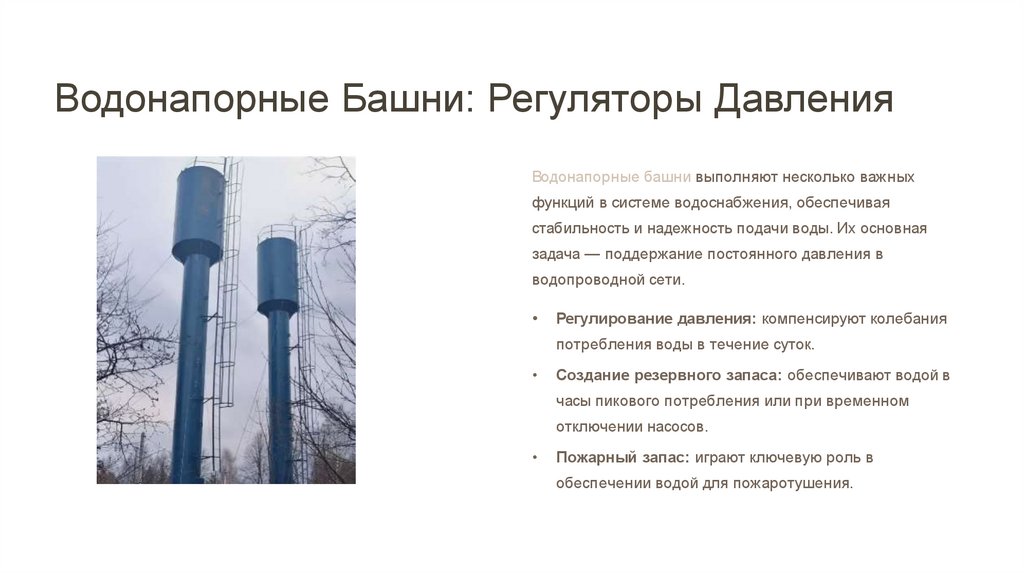

Водонапорные Башни: Регуляторы Давления
Водонапорные башни выполняют несколько важных
функций в системе водоснабжения, обеспечивая
стабильность и надежность подачи воды. Их основная
задача — поддержание постоянного давления в
водопроводной сети.
Регулирование давления: компенсируют колебания
потребления воды в течение суток.
Создание резервного запаса: обеспечивают водой в
часы пикового потребления или при временном
отключении насосов.
Пожарный запас: играют ключевую роль в
обеспечении водой для пожаротушения.

16.

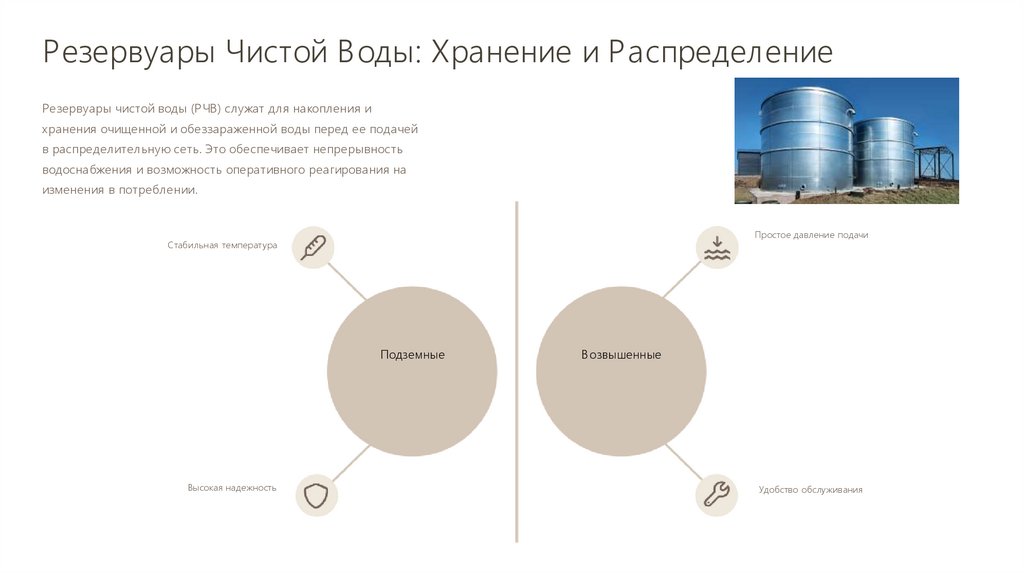

Резервуары Чистой Воды: Хранение и Распределение
Резервуары чистой воды (РЧВ) служат для накопления и
хранения очищенной и обеззараженной воды перед ее подачей
в распределительную сеть. Это обеспечивает непрерывность
водоснабжения и возможность оперативного реагирования на
изменения в потреблении.
Простое давление подачи
Стабильная температура
Подземные
Высокая надежность
В озвышенные
Удобство обслуживания

17.

Подземные резервуары чаще всего представляют собой
железобетонные сооружения, заглубленные в грунт. Это
позволяет экономить место на поверхности, поддерживать
стабильную температуру воды и защищать ее от внешних
воздействий.
Основны е требов ания : герметичность, прочность, стойкость к
коррозии, удобство обслуживания и дезинф екции. Важным
аспектом является также эф ф ективная вентиляция.
