Расчет режимов РД. Практическая работа

1.

РГУ нефти и газа (НИУ) имени И.М. Губкина
ПРАКТИЧЕСКАЯ РАБОТА №4
Расчет режимов РД листовой конструкции
Составил: к.т.н., доцент кафедры Рыбин В.А.

2.

Расчет режимов РД

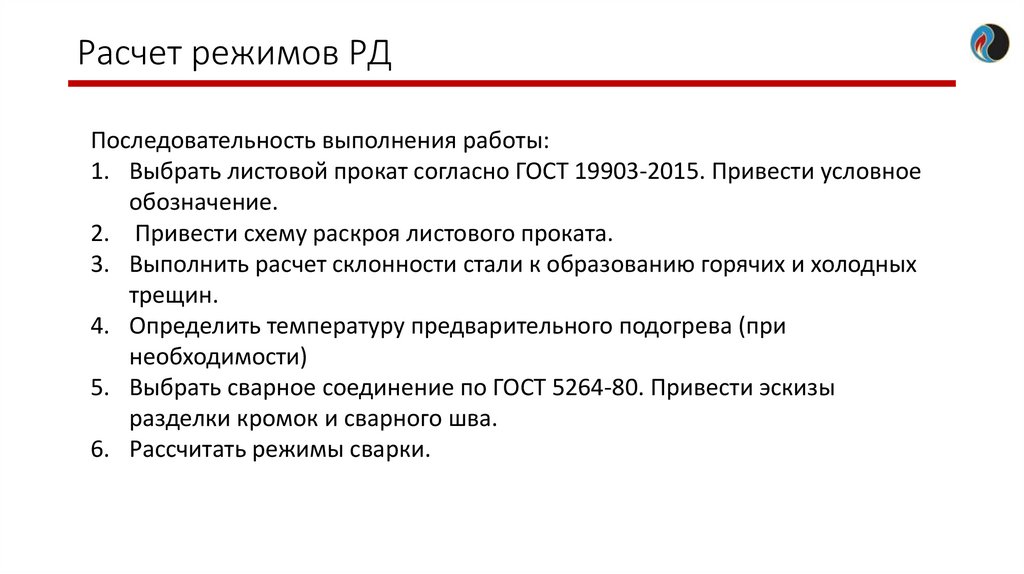

Последовательность выполнения работы:
1. Выбрать листовой прокат согласно ГОСТ 19903-2015. Привести условное
обозначение.
2. Привести схему раскроя листового проката.
3. Выполнить расчет склонности стали к образованию горячих и холодных
трещин.
4. Определить температуру предварительного подогрева (при
необходимости)
5. Выбрать сварное соединение по ГОСТ 5264-80. Привести эскизы
разделки кромок и сварного шва.
6. Рассчитать режимы сварки.

3.

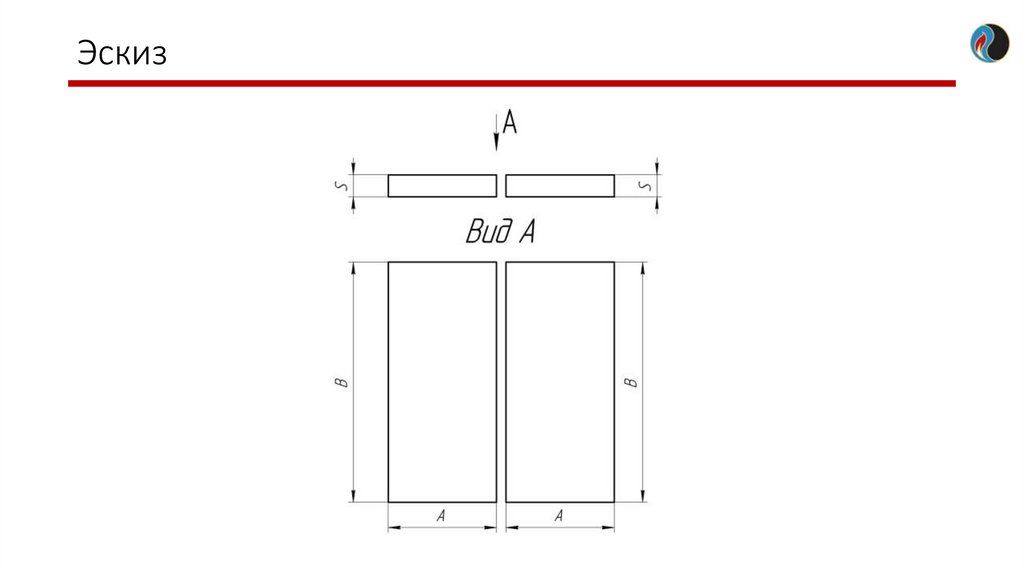

Эскиз

4.

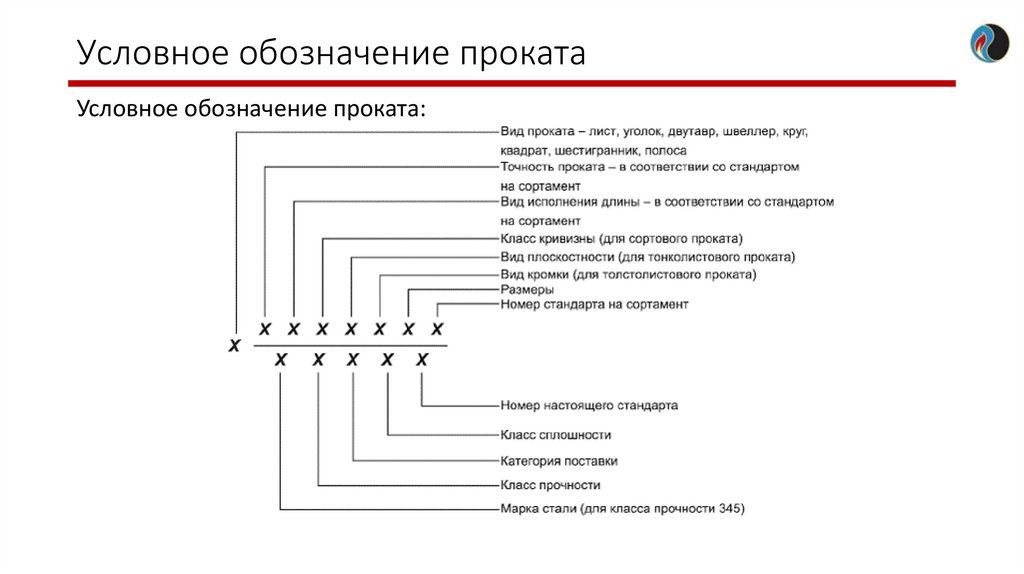

Условное обозначение проката
Условное обозначение проката:

5.

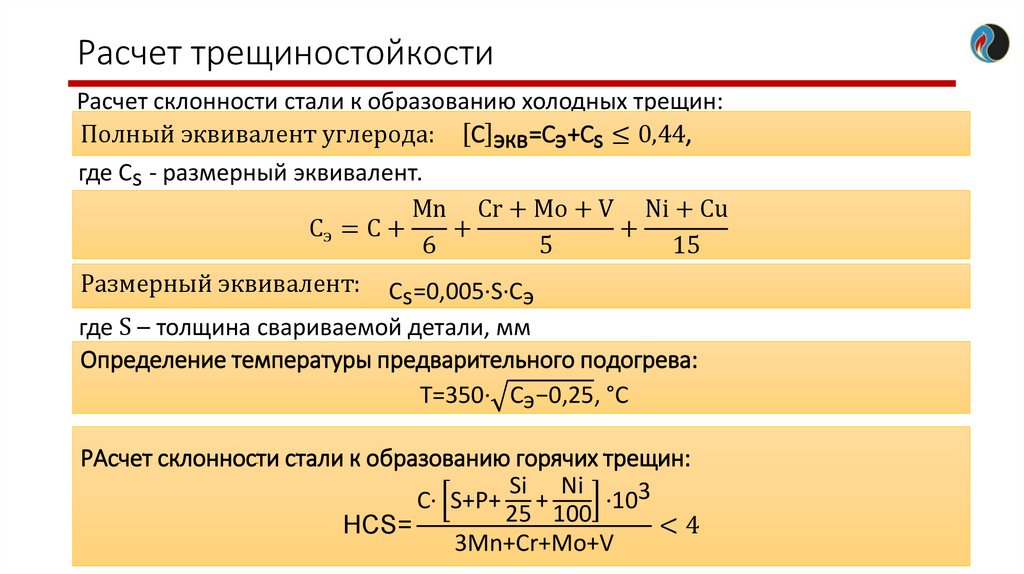

Расчет трещиностойкости
Расчет склонности стали к образованию холодных трещин:
Полный эквивалент углерода: С экв =Сэ +Сs ≤ 0,44,
где Сs - размерный эквивалент.
Mn Cr + Mo + V Ni + Cu
Сэ = С +
+
+
6
5
15
Размерный эквивалент: Сs=0,005∙S∙Сэ
где S – толщина свариваемой детали, мм
Определение температуры предварительного подогрева:
Т=350∙ Сэ −0,25, °С
РАсчет склонности стали к образованию горячих трещин:
Si Ni
C∙ S+P+ +
∙103
25 100
HCS=
<4
3Mn+Cr+Mo+V

6.

Расчет режимов РД

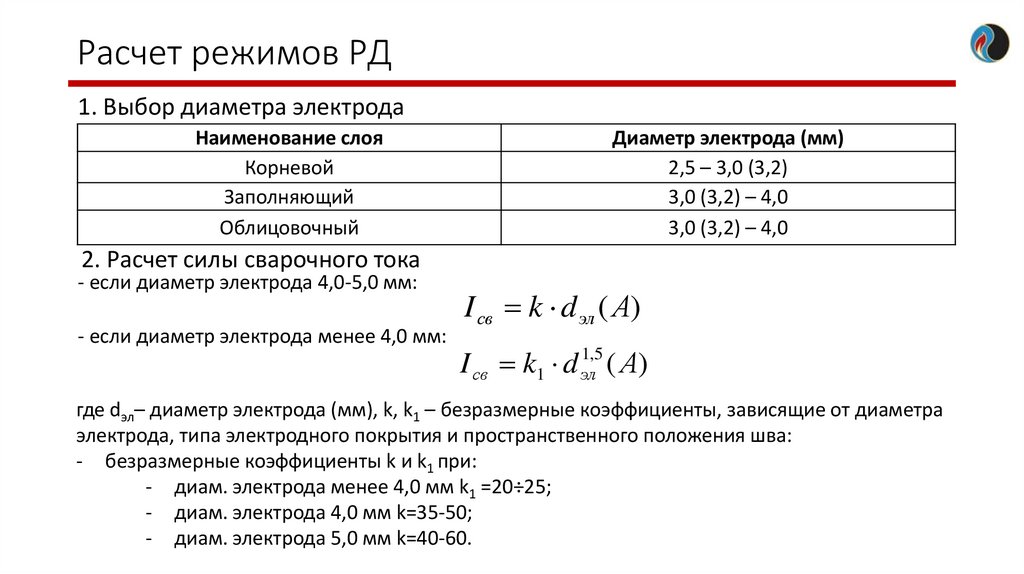

1. Выбор диаметра электрода
Наименование слоя
Корневой
Заполняющий
Облицовочный
Диаметр электрода (мм)
2,5 – 3,0 (3,2)
3,0 (3,2) – 4,0
3,0 (3,2) – 4,0
2. Расчет силы сварочного тока
- если диаметр электрода 4,0-5,0 мм:
- если диаметр электрода менее 4,0 мм:
I св k d эл ( А)
I св k1 d эл1,5 ( А)
где dэл– диаметр электрода (мм), k, k1 – безразмерные коэффициенты, зависящие от диаметра
электрода, типа электродного покрытия и пространственного положения шва:
- безразмерные коэффициенты k и k1 при:
- диам. электрода менее 4,0 мм k1 =20÷25;
- диам. электрода 4,0 мм k=35-50;
- диам. электрода 5,0 мм k=40-60.

7.

Расчет режимов РД

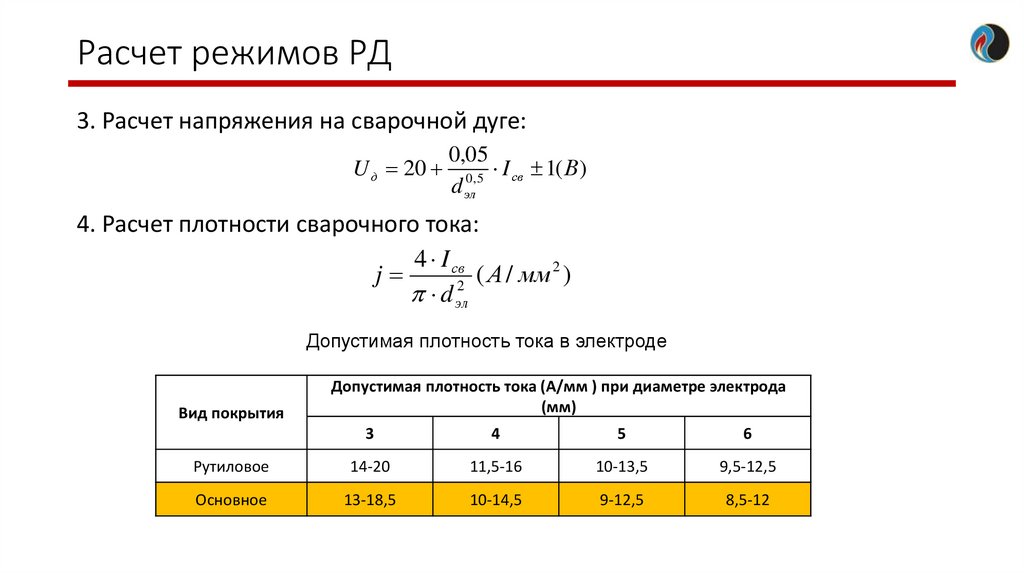

3. Расчет напряжения на сварочной дуге:
U д 20
0,05
I св 1( В )
0,5
d эл
4. Расчет плотности сварочного тока:
4 I св
2
j
(
А
/
мм
)
2
d эл
Допустимая плотность тока в электроде
Вид покрытия
Допустимая плотность тока (А/мм ) при диаметре электрода
(мм)
3
4
5
6
Рутиловое
14-20
11,5-16
10-13,5
9,5-12,5
Основное
13-18,5
10-14,5
9-12,5
8,5-12

8.

Расчет режимов РД

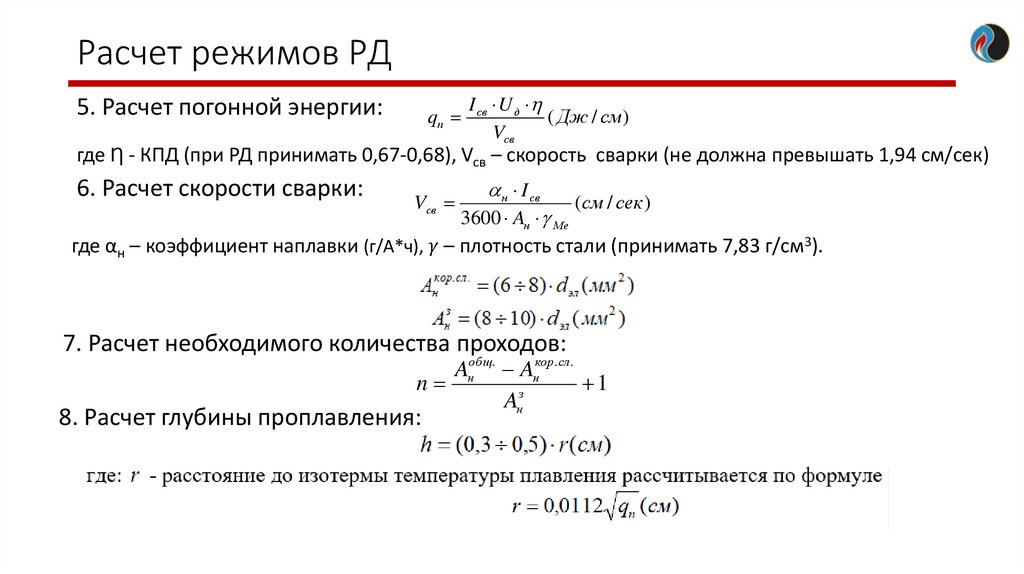

5. Расчет погонной энергии:
qп
I св U д
( Дж / см )
Vсв
где Ƞ - КПД (при РД принимать 0,67-0,68), Vсв – скорость сварки (не должна превышать 1,94 см/сек)
6. Расчет скорости сварки:
Vсв
н I св
3600 Aн Ме
( см / сек )
где αн – коэффициент наплавки (г/А*ч),
