Современная структура ГГС

1.

2 Современная структура ГГС

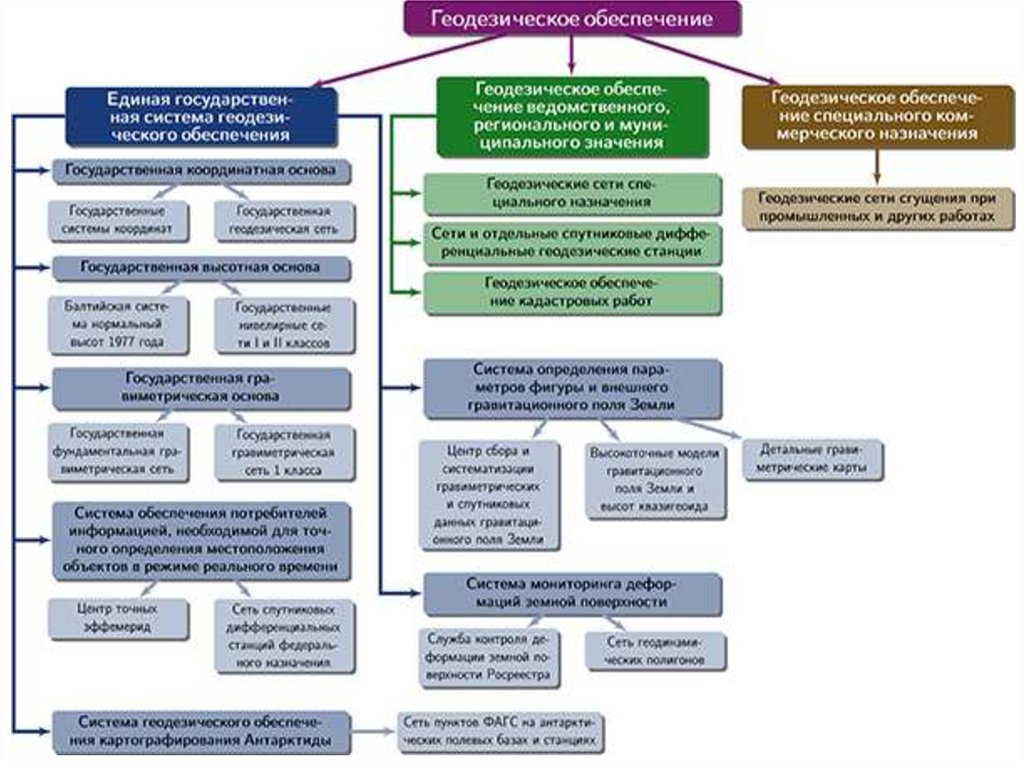

2.

3.

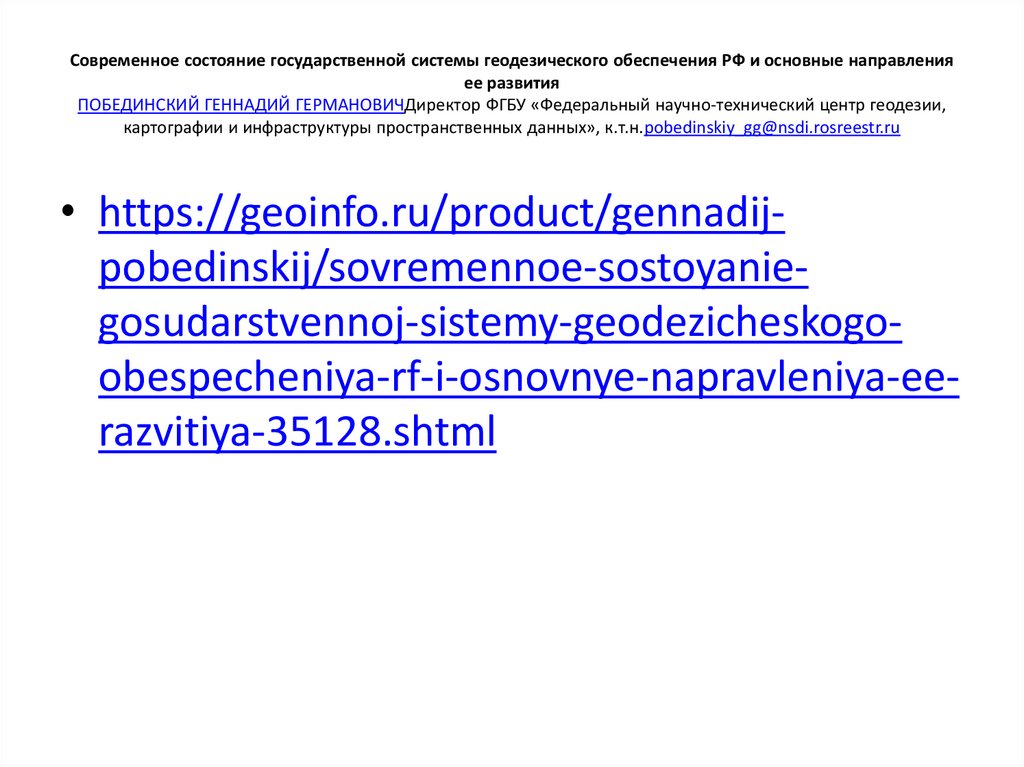

Современное состояние государственной системы геодезического обеспечения РФ и основные направления
ее развития
ПОБЕДИНСКИЙ ГЕННАДИЙ ГЕРМАНОВИЧДиректор ФГБУ «Федеральный научно-технический центр геодезии,
картографии и инфраструктуры пространственных данных», к.т.н.pobedinskiy_gg@nsdi.rosreestr.ru
• https://geoinfo.ru/product/gennadijpobedinskij/sovremennoe-sostoyaniegosudarstvennoj-sistemy-geodezicheskogoobespecheniya-rf-i-osnovnye-napravleniya-eerazvitiya-35128.shtml

4.

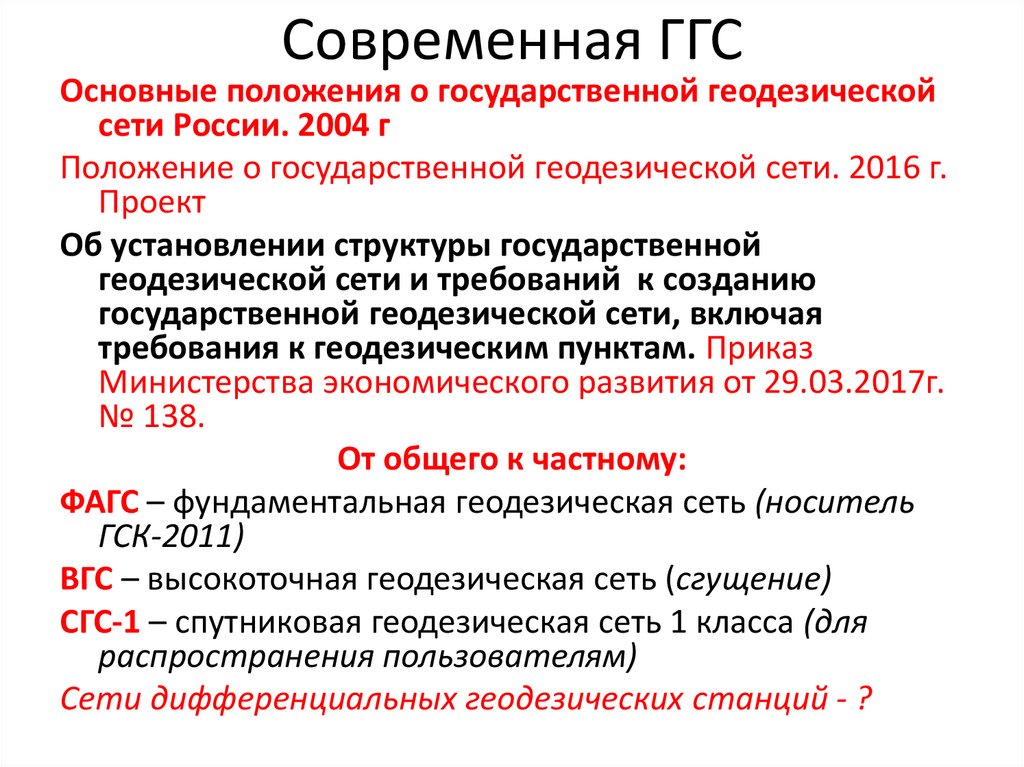

Современная ГГС
Основные положения о государственной геодезической
сети России. 2004 г
Положение о государственной геодезической сети. 2016 г.
Проект
Об установлении структуры государственной
геодезической сети и требований к созданию
государственной геодезической сети, включая
требования к геодезическим пунктам. Приказ
Министерства экономического развития от 29.03.2017г.
№ 138.
От общего к частному:
ФАГС – фундаментальная геодезическая сеть (носитель
ГСК-2011)
ВГС – высокоточная геодезическая сеть (сгущение)
СГС-1 – спутниковая геодезическая сеть 1 класса (для
распространения пользователям)
Сети дифференциальных геодезических станций - ?

5.

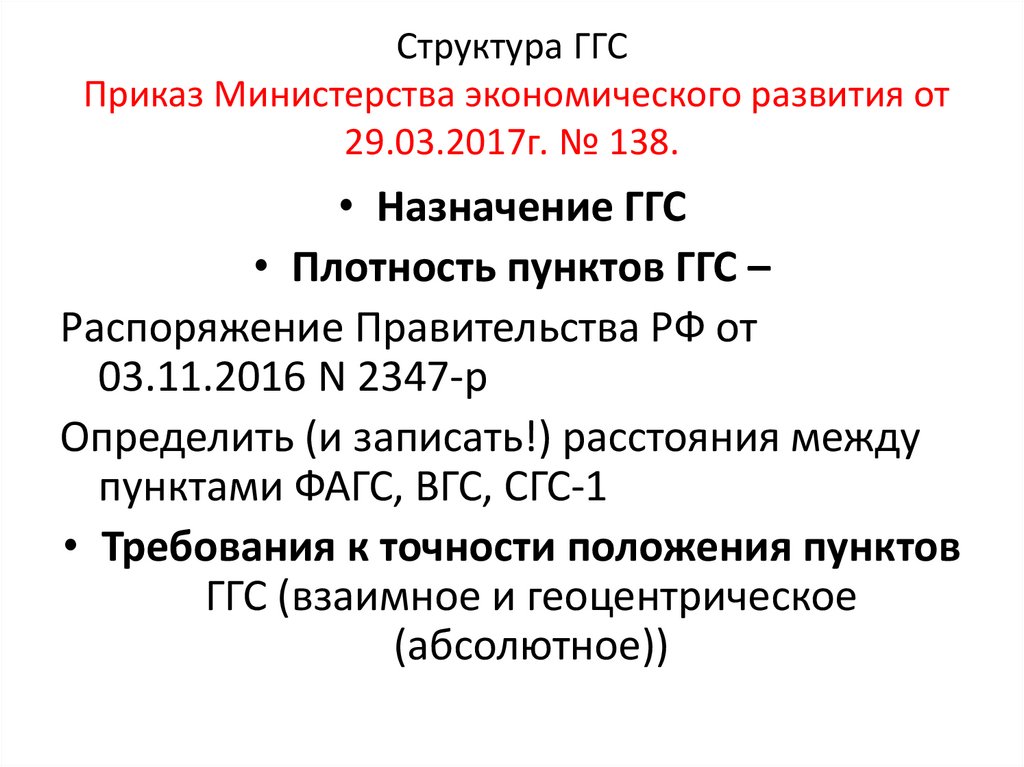

Структура ГГС
Приказ Министерства экономического развития от
29.03.2017г. № 138.
• Назначение ГГС
• Плотность пунктов ГГС –
Распоряжение Правительства РФ от
03.11.2016 N 2347-р
Определить (и записать!) расстояния между
пунктами ФАГС, ВГС, СГС-1
• Требования к точности положения пунктов
ГГС (взаимное и геоцентрическое
(абсолютное))

6.

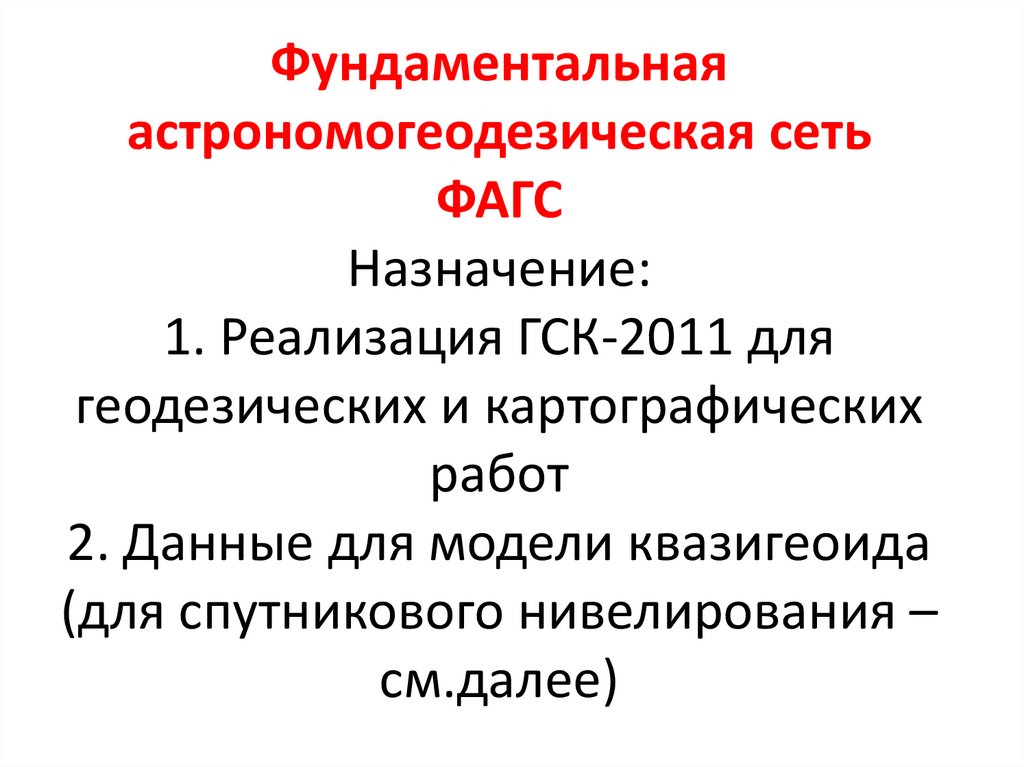

Фундаментальная
астрономогеодезическая сеть
ФАГС
Назначение:
1. Реализация ГСК-2011 для
геодезических и картографических
работ
2. Данные для модели квазигеоида
(для спутникового нивелирования –
см.далее)

7.

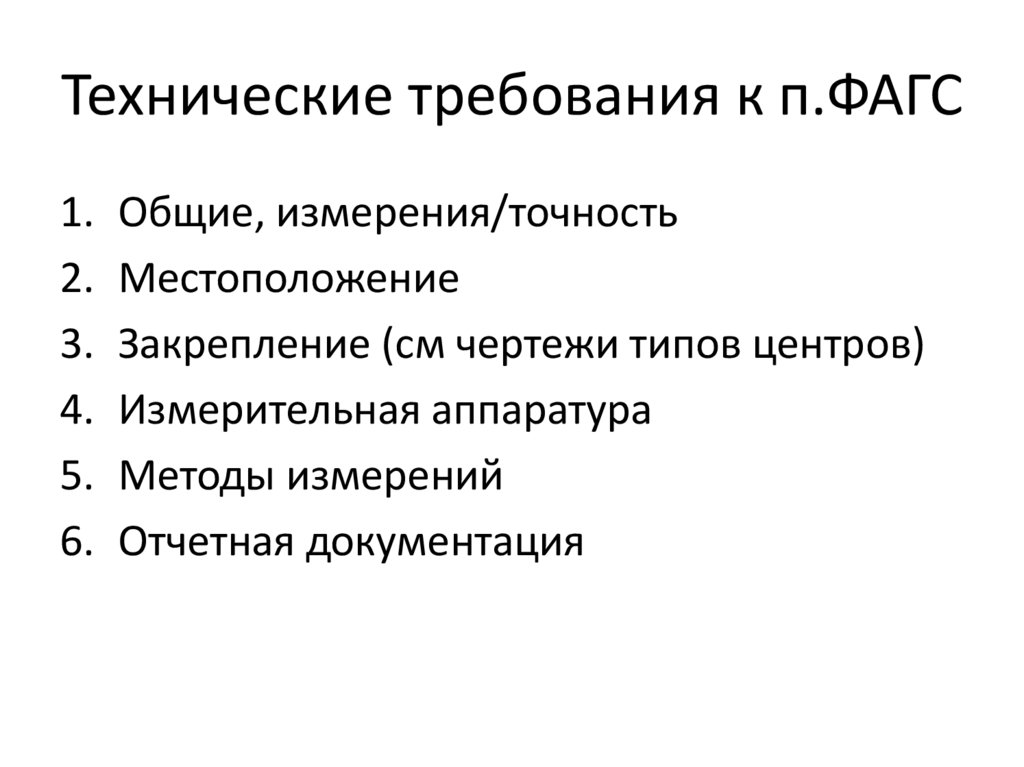

Технические требования к п.ФАГС
1. Общие, измерения/точность
2. Местоположение
3. Закрепление (см чертежи типов центров)
4. Измерительная аппаратура
5. Методы измерений
6. Отчетная документация

8.

9.

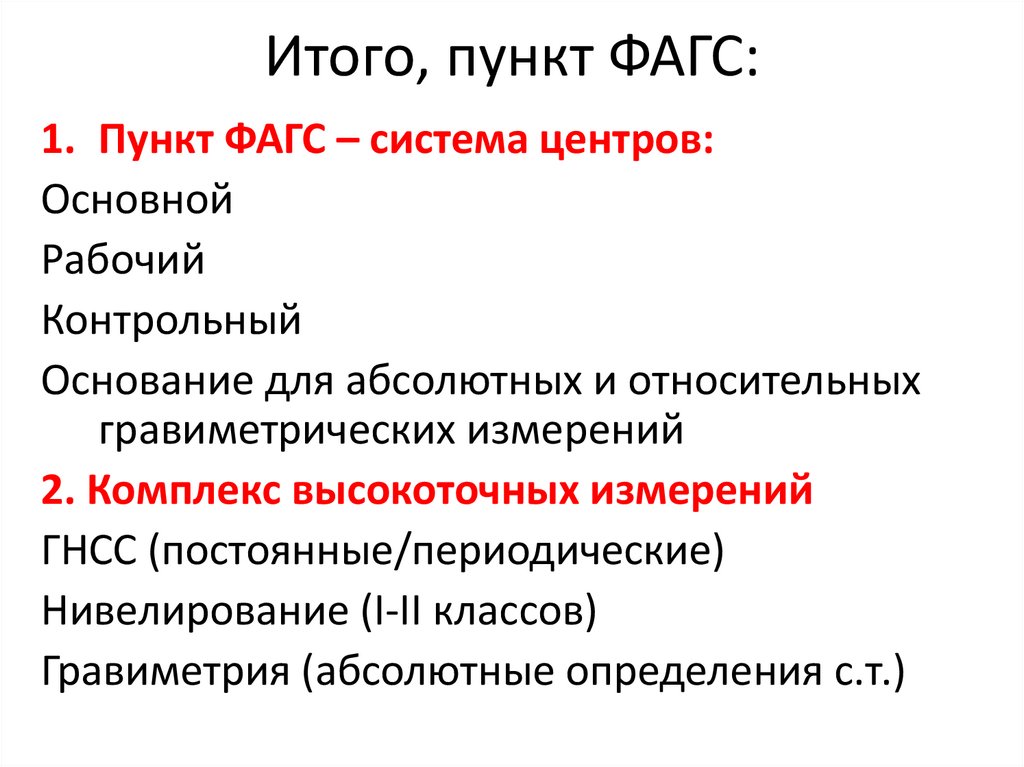

Итого, пункт ФАГС:
1. Пункт ФАГС – система центров:
Основной
Рабочий
Контрольный
Основание для абсолютных и относительных
гравиметрических измерений
2. Комплекс высокоточных измерений
ГНСС (постоянные/периодические)
Нивелирование (I-II классов)
Гравиметрия (абсолютные определения с.т.)

10.

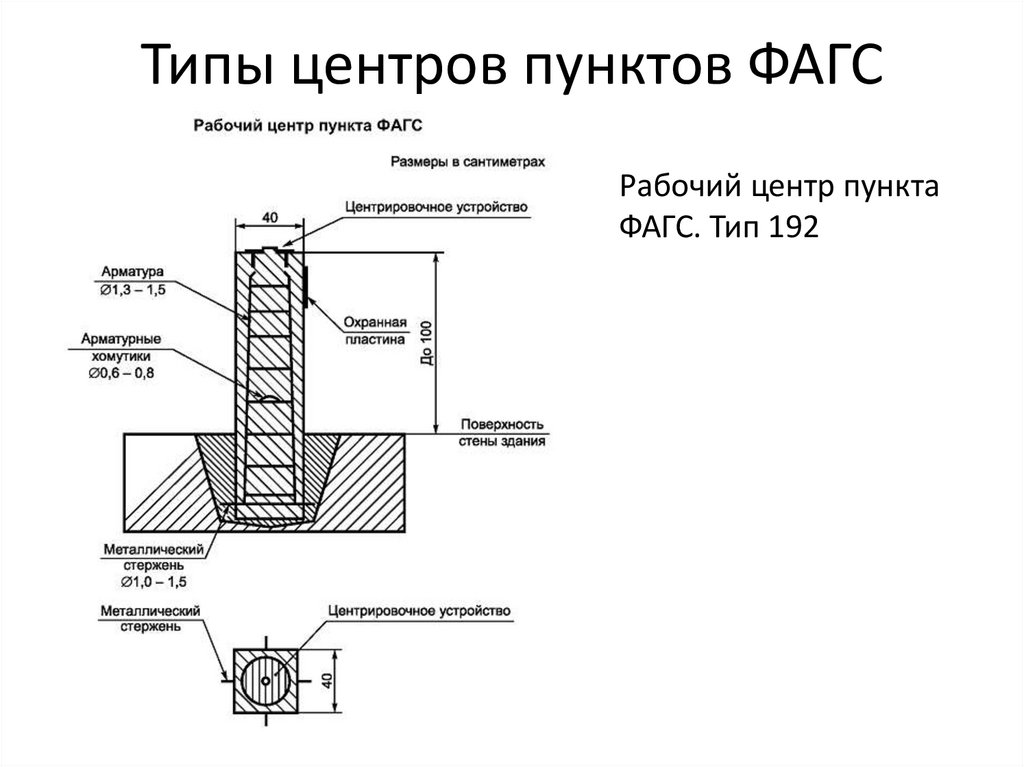

Типы центров пунктов ФАГС
Рабочий центр пункта
ФАГС. Тип 192

11.

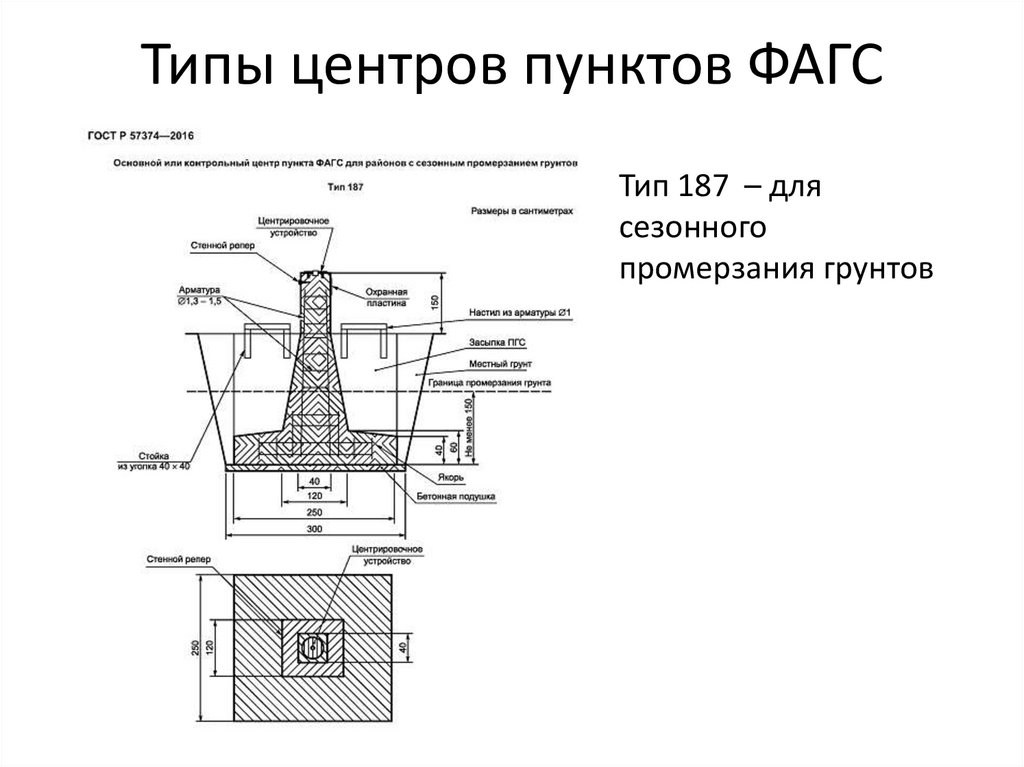

Типы центров пунктов ФАГС
Тип 187 – для
сезонного
промерзания грунтов

12.

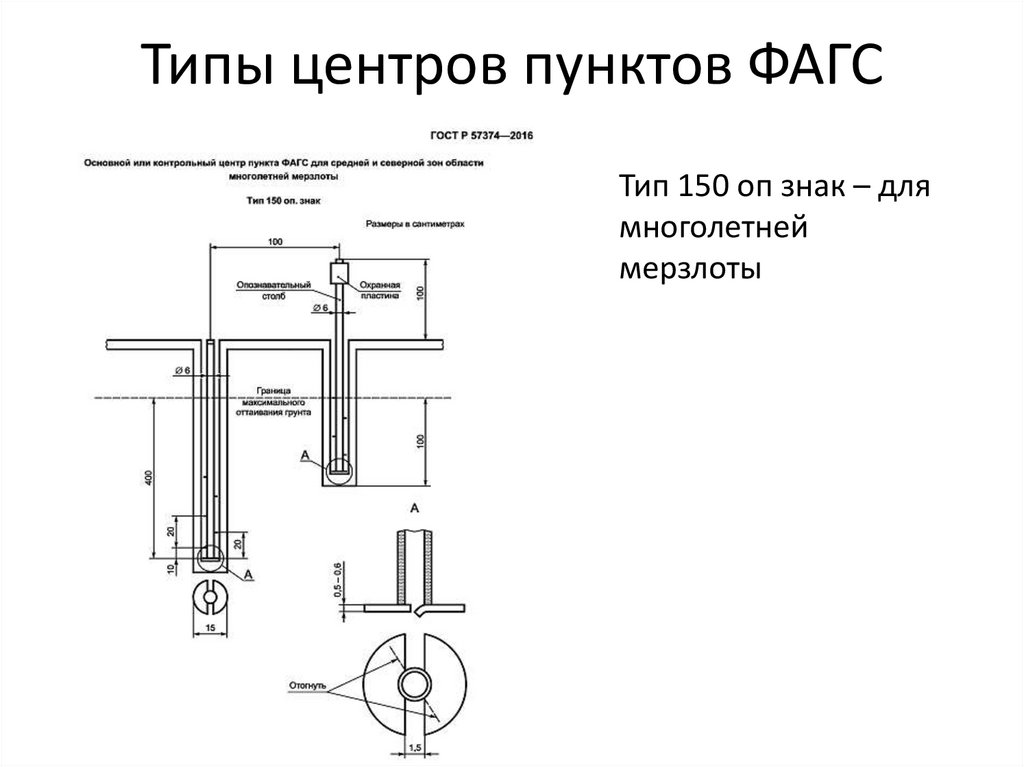

Типы центров пунктов ФАГС
Тип 150 оп знак – для
многолетней
мерзлоты

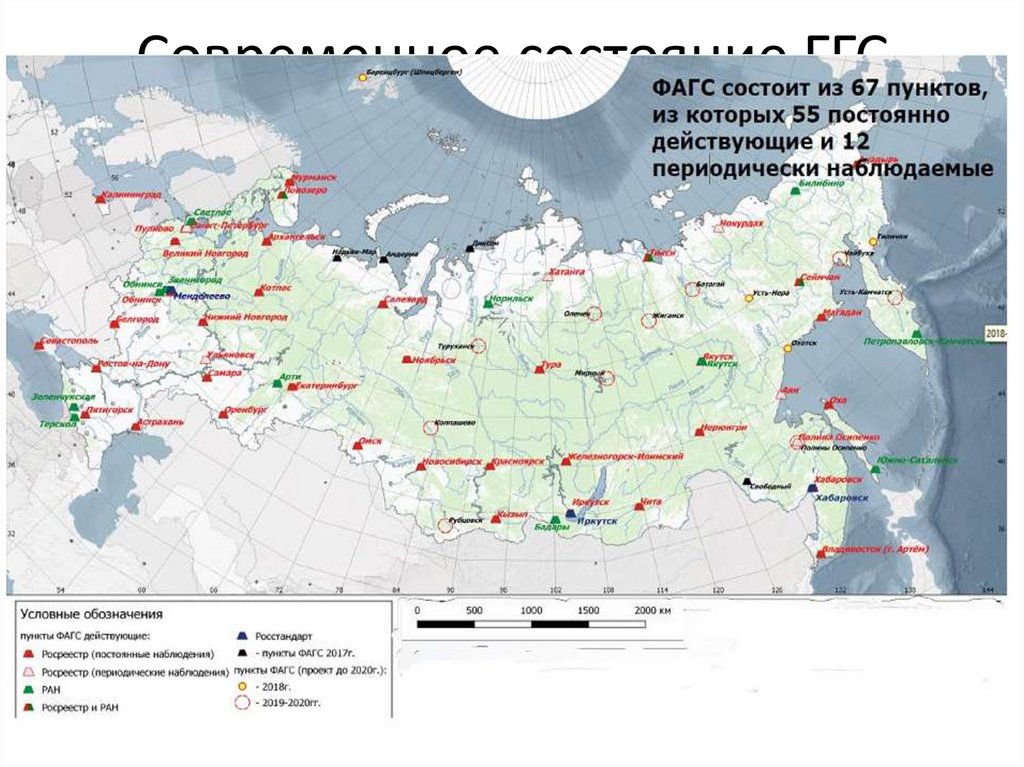

13.

Современное состояние ГГС

14.

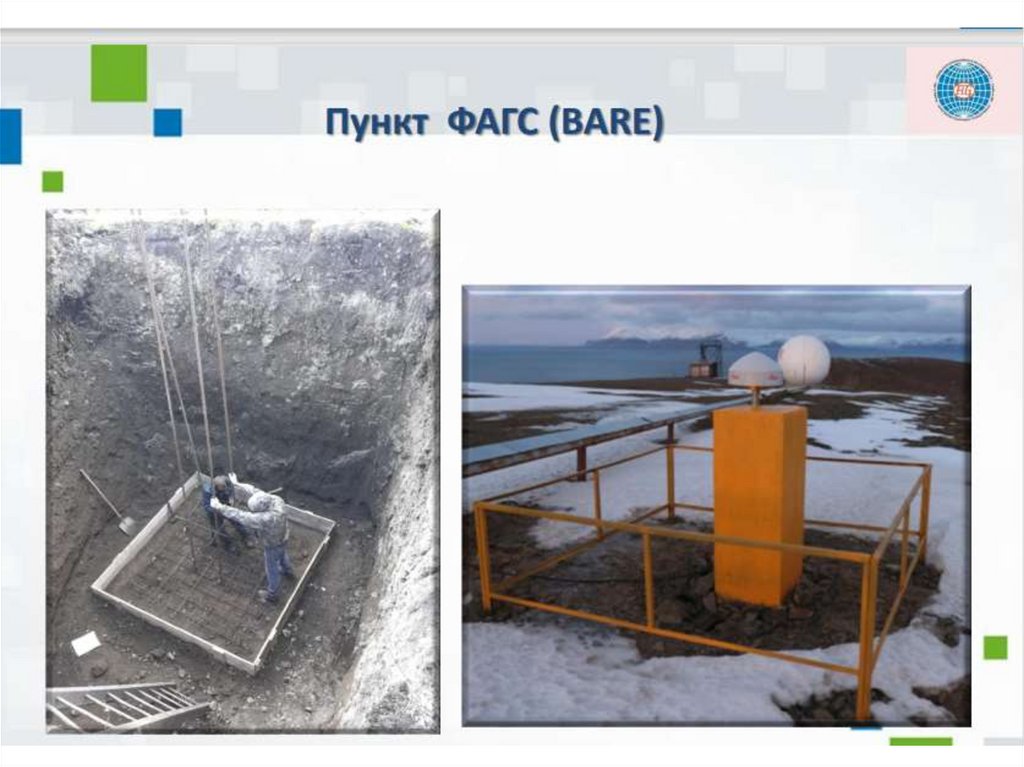

Пункт ФАГС Баренцбург

15.

16.

АО «ПО ИНЖГЕОДЕЗИЯ»
Обследование и восстановление пунктов ГГС выполняется в рамках
следующих работ:
1. Создание пунктов ФАГС (или ФСГС)

17.

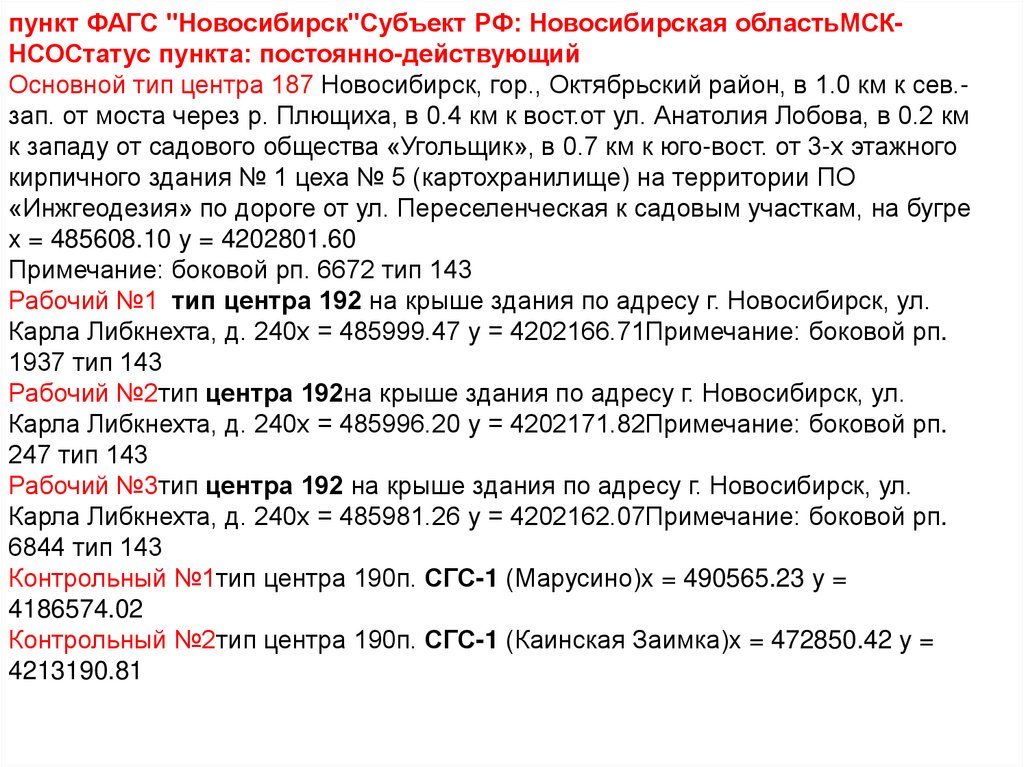

пункт ФАГС "Новосибирск"Субъект РФ: Новосибирская областьМСКНСОСтатус пункта: постоянно-действующий
Основной тип центра 187 Новосибирск, гор., Октябрьский район, в 1.0 км к сев.зап. от моста через р. Плющиха, в 0.4 км к вост.от ул. Анатолия Лобова, в 0.2 км
к западу от садового общества «Угольщик», в 0.7 км к юго-вост. от 3-х этажного
кирпичного здания № 1 цеха № 5 (картохранилище) на территории ПО
«Инжгеодезия» по дороге от ул. Переселенческая к садовым участкам, на бугре
x = 485608.10 y = 4202801.60
Примечание: боковой рп. 6672 тип 143
Рабочий №1 тип центра 192 на крыше здания по адресу г. Новосибирск, ул.
Карла Либкнехта, д. 240x = 485999.47 y = 4202166.71Примечание: боковой рп.
1937 тип 143
Рабочий №2тип центра 192на крыше здания по адресу г. Новосибирск, ул.
Карла Либкнехта, д. 240x = 485996.20 y = 4202171.82Примечание: боковой рп.
247 тип 143
Рабочий №3тип центра 192 на крыше здания по адресу г. Новосибирск, ул.
Карла Либкнехта, д. 240x = 485981.26 y = 4202162.07Примечание: боковой рп.
6844 тип 143
Контрольный №1тип центра 190п. СГС-1 (Марусино)x = 490565.23 y =
4186574.02
Контрольный №2тип центра 190п. СГС-1 (Каинская Заимка)x = 472850.42 y =
4213190.81
