Сварка взрывом

1.

Сварка взрывом
Горшенин Н.П

2.

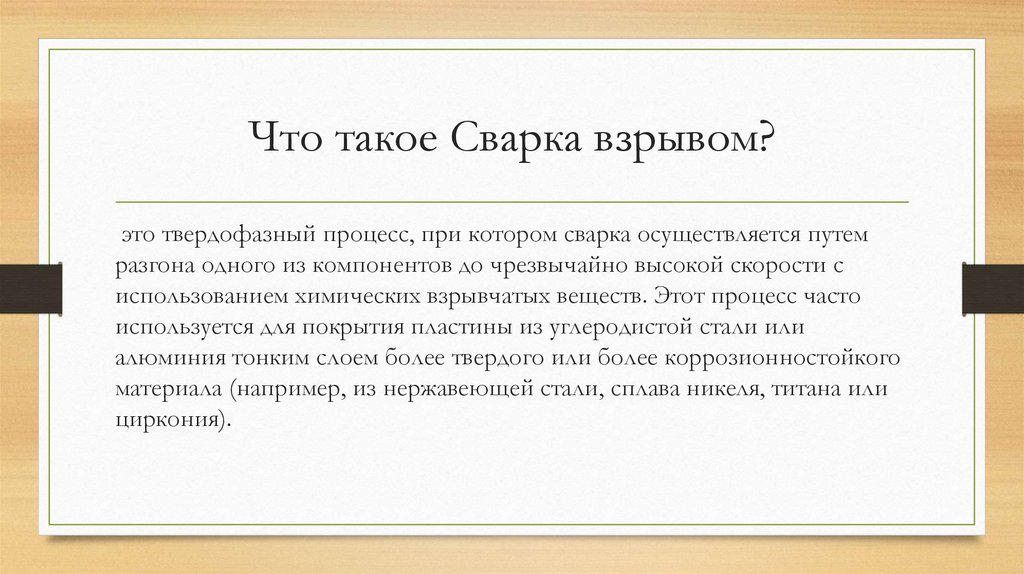

Что такое Сварка взрывом?
это твердофазный процесс, при котором сварка осуществляется путем
разгона одного из компонентов до чрезвычайно высокой скорости с
использованием химических взрывчатых веществ. Этот процесс часто
используется для покрытия пластины из углеродистой стали или
алюминия тонким слоем более твердого или более коррозионностойкого
материала (например, из нержавеющей стали, сплава никеля, титана или
циркония).

3.

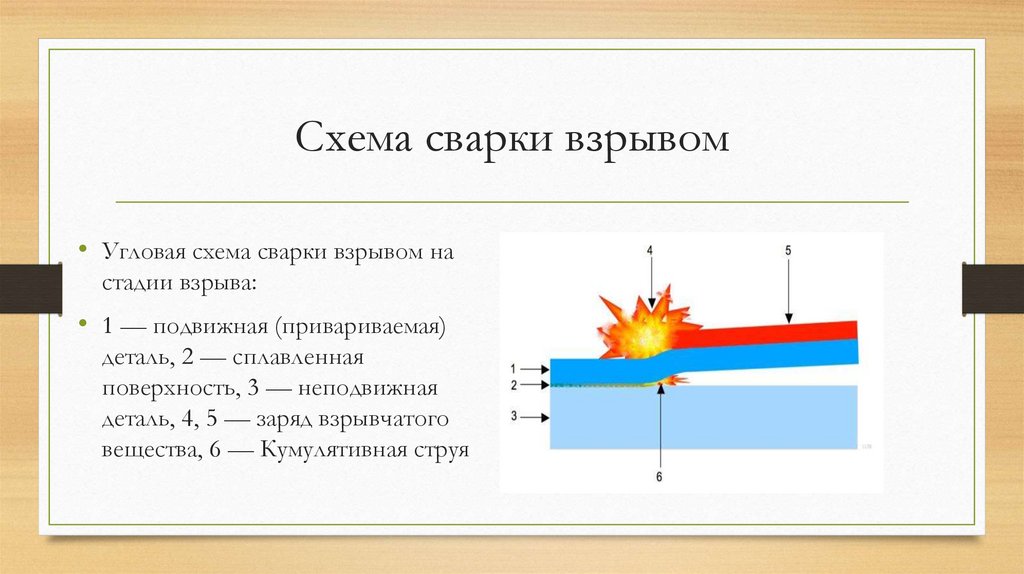

Схема сварки взрывом
• Угловая схема сварки взрывом на
стадии взрыва:
• 1 — подвижная (привариваемая)
деталь, 2 — сплавленная
поверхность, 3 — неподвижная
деталь, 4, 5 — заряд взрывчатого
вещества, 6 — Кумулятивная струя

4.

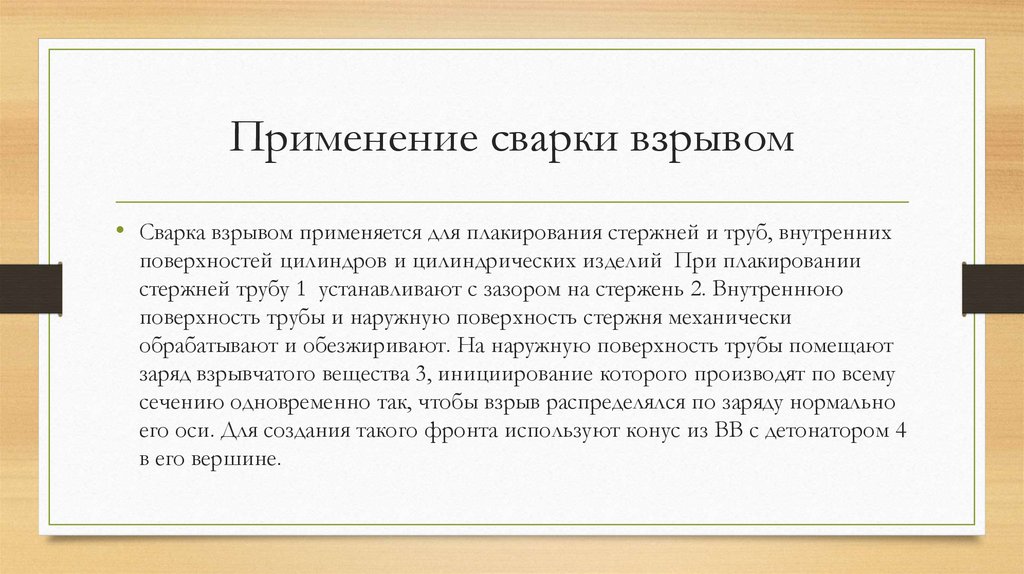

Применение сварки взрывом
• Сварка взрывом применяется для плакирования стержней и труб, внутренних
поверхностей цилиндров и цилиндрических изделий При плакировании
стержней трубу 1 устанавливают с зазором на стержень 2. Внутреннюю
поверхность трубы и наружную поверхность стержня механически
обрабатывают и обезжиривают. На наружную поверхность трубы помещают
заряд взрывчатого вещества 3, инициирование которого производят по всему
сечению одновременно так, чтобы взрыв распределялся по заряду нормально
его оси. Для создания такого фронта используют конус из ВВ с детонатором 4
в его вершине.

5.

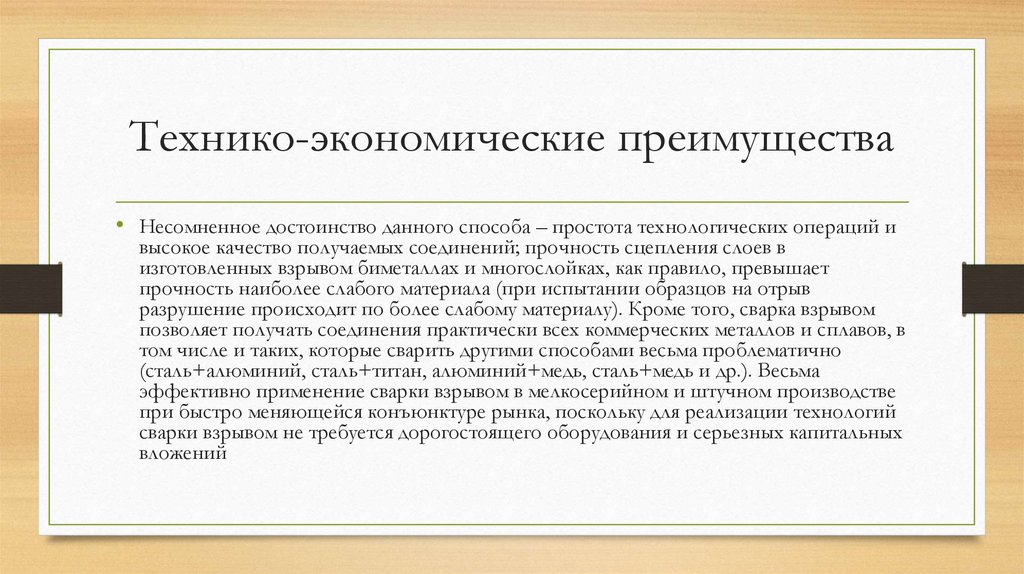

Технико-экономические преимущества
• Несомненное достоинство данного способа – простота технологических операций и
высокое качество получаемых соединений; прочность сцепления слоев в
изготовленных взрывом биметаллах и многослойках, как правило, превышает
прочность наиболее слабого материала (при испытании образцов на отрыв
разрушение происходит по более слабому материалу). Кроме того, сварка взрывом
позволяет получать соединения практически всех коммерческих металлов и сплавов, в
том числе и таких, которые сварить другими способами весьма проблематично
(сталь+алюминий, сталь+титан, алюминий+медь, сталь+медь и др.). Весьма
эффективно применение сварки взрывом в мелкосерийном и штучном производстве
при быстро меняющейся конъюнктуре рынка, поскольку для реализации технологий
сварки взрывом не требуется дорогостоящего оборудования и серьезных капитальных
вложений

6.

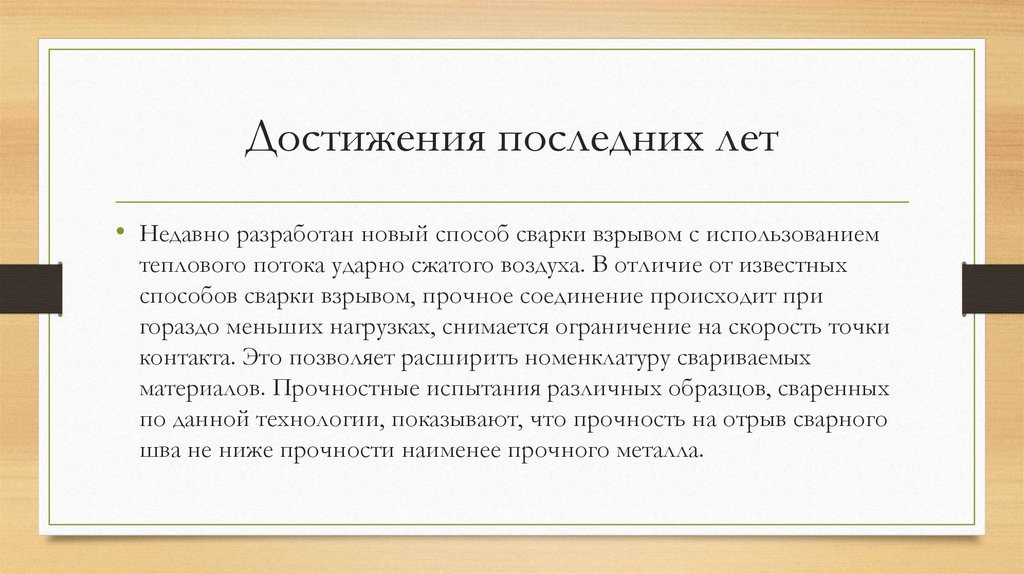

Достижения последних лет
• Недавно разработан новый способ сварки взрывом с использованием
теплового потока ударно сжатого воздуха. В отличие от известных
способов сварки взрывом, прочное соединение происходит при
гораздо меньших нагрузках, снимается ограничение на скорость точки
контакта. Это позволяет расширить номенклатуру свариваемых
материалов. Прочностные испытания различных образцов, сваренных
по данной технологии, показывают, что прочность на отрыв сварного
шва не ниже прочности наименее прочного металла.

7.

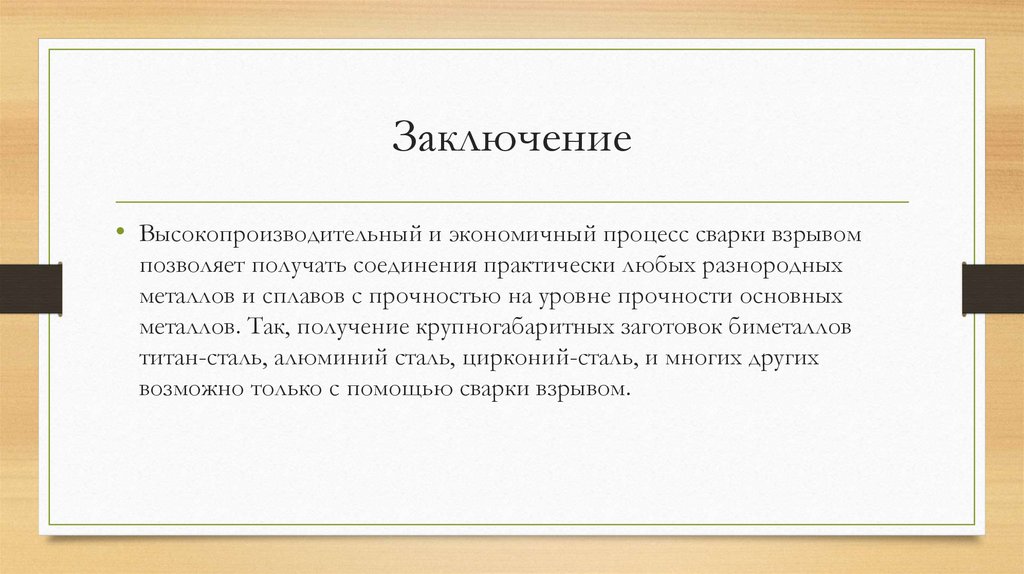

Заключение
• Высокопроизводительный и экономичный процесс сварки взрывом
позволяет получать соединения практически любых разнородных
металлов и сплавов с прочностью на уровне прочности основных
металлов. Так, получение крупногабаритных заготовок биметаллов
титан-сталь, алюминий сталь, цирконий-сталь, и многих других
возможно только с помощью сварки взрывом.
