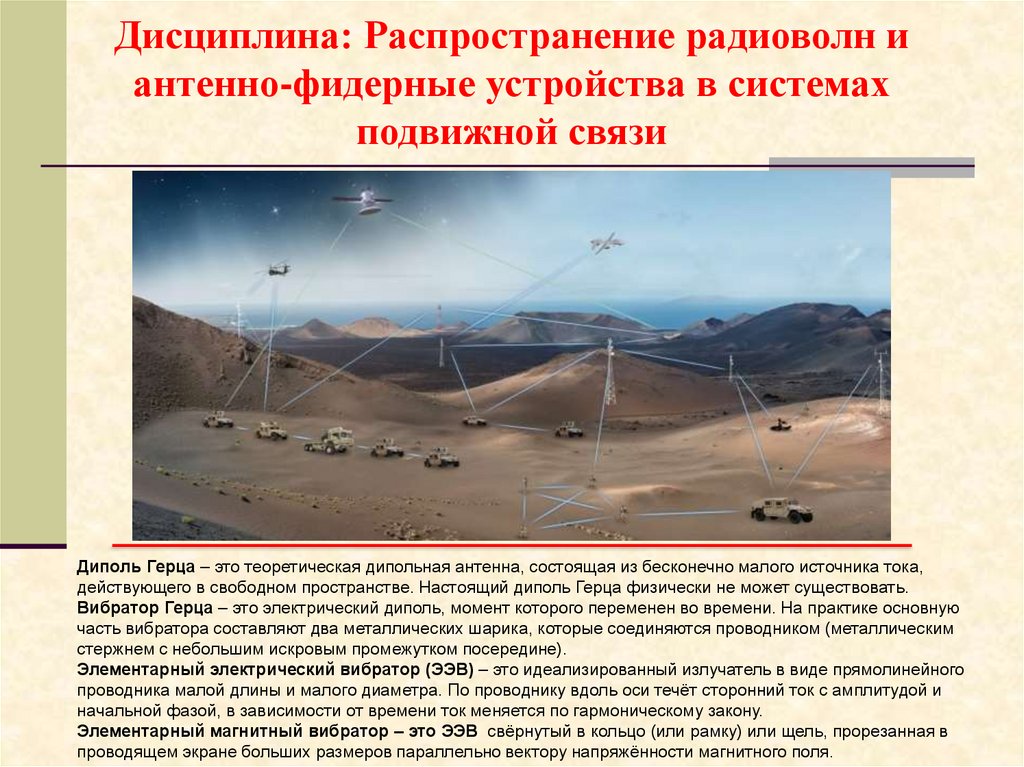

Распространение радиоволн и антенно-фидерные устройства в системах подвижной связи

1.

Дисциплина: Распространение радиоволн и
антенно-фидерные устройства в системах
подвижной связи
Диполь Герца – это теоретическая дипольная антенна, состоящая из бесконечно малого источника тока,
действующего в свободном пространстве. Настоящий диполь Герца физически не может существовать.
Вибратор Герца – это электрический диполь, момент которого переменен во времени. На практике основную
часть вибратора составляют два металлических шарика, которые соединяются проводником (металлическим
стержнем с небольшим искровым промежутком посередине).
Элементарный электрический вибратор (ЭЭВ) – это идеализированный излучатель в виде прямолинейного
проводника малой длины и малого диаметра. По проводнику вдоль оси течёт сторонний ток с амплитудой и
начальной фазой, в зависимости от времени ток меняется по гармоническому закону.
Элементарный магнитный вибратор – это ЭЭВ свёрнутый в кольцо (или рамку) или щель, прорезанная в
проводящем экране больших размеров параллельно вектору напряжённости магнитного поля.

2.

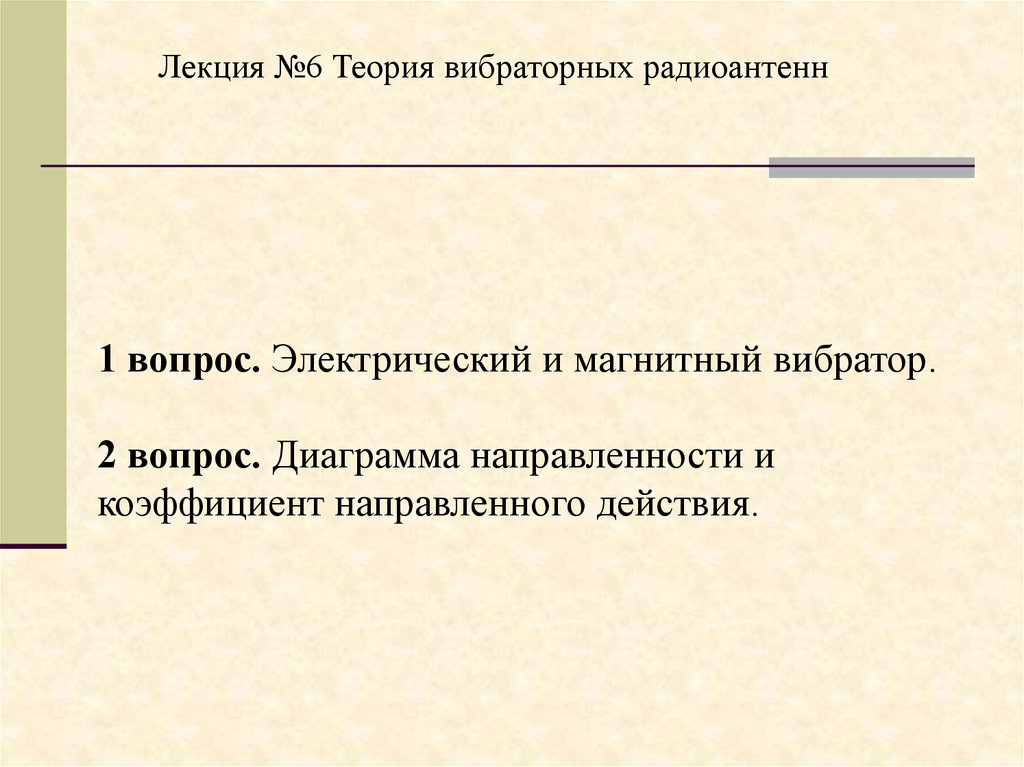

Лекция №6 Теория вибраторных радиоантенн
1 вопрос. Электрический и магнитный вибратор.

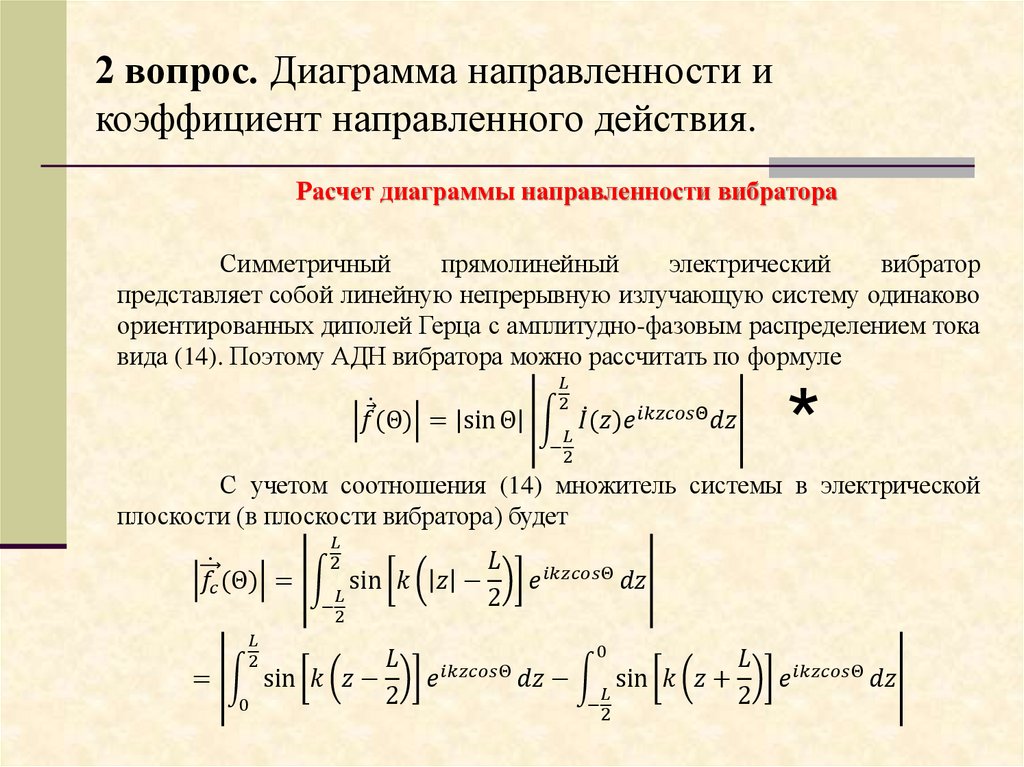

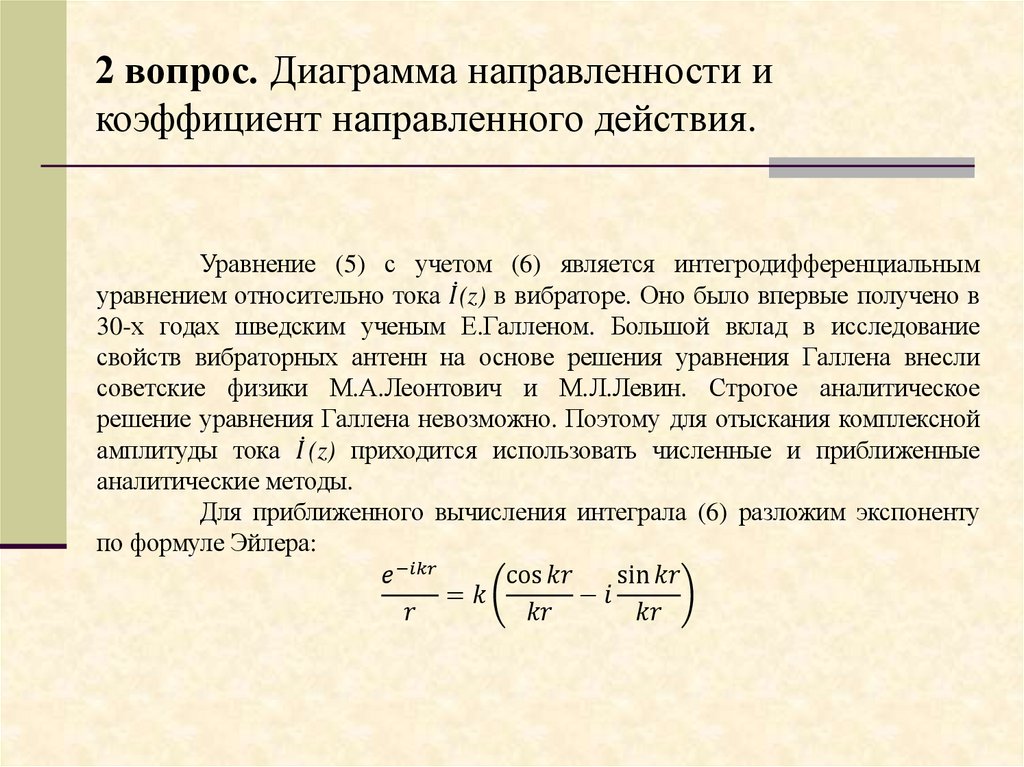

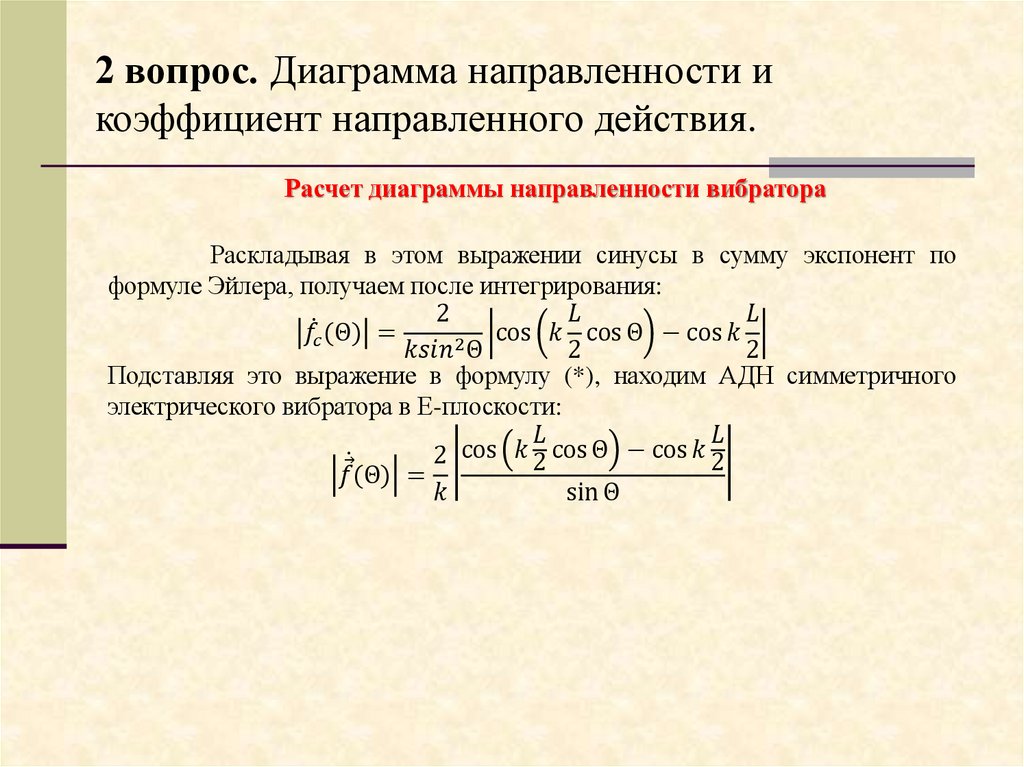

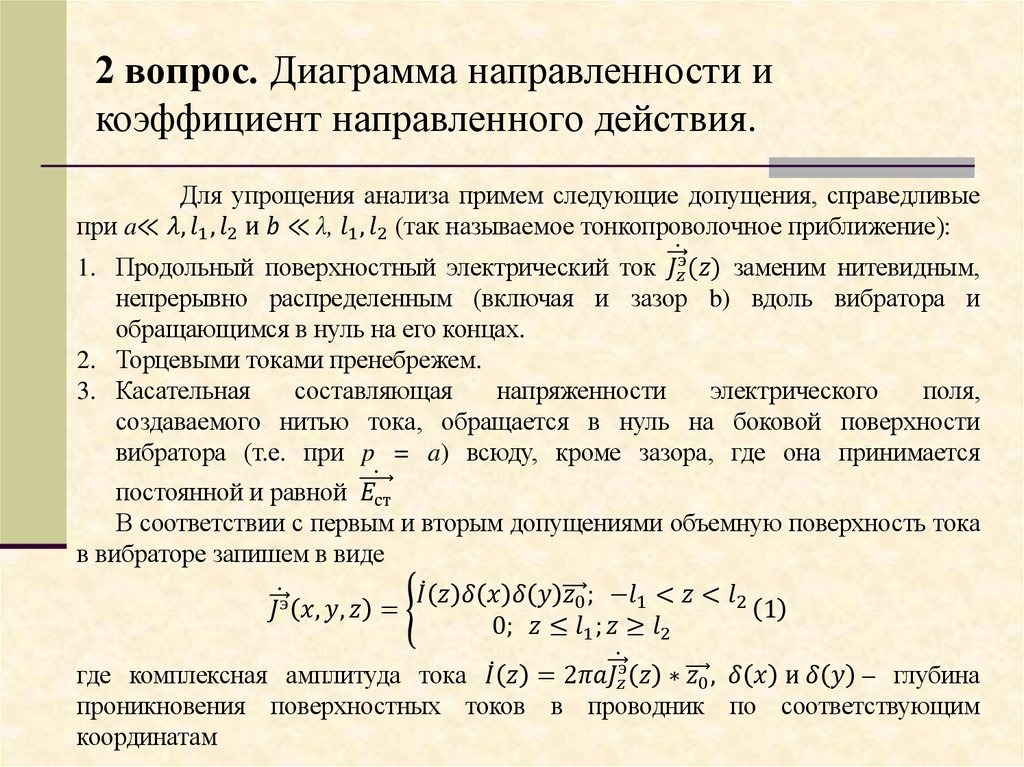

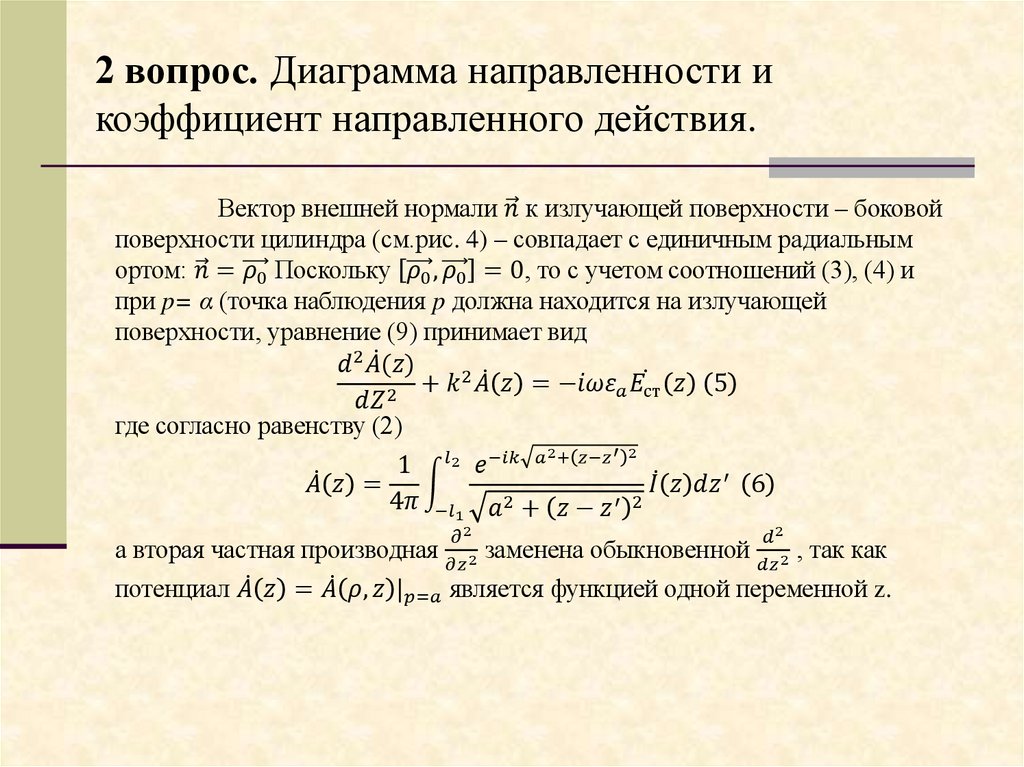

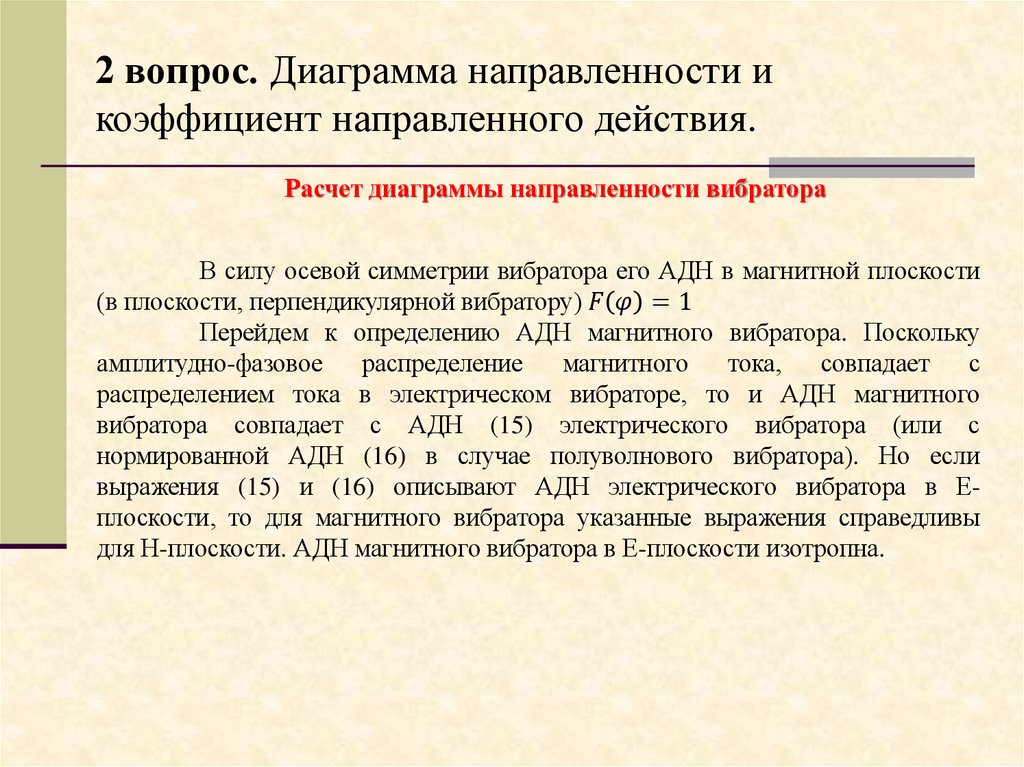

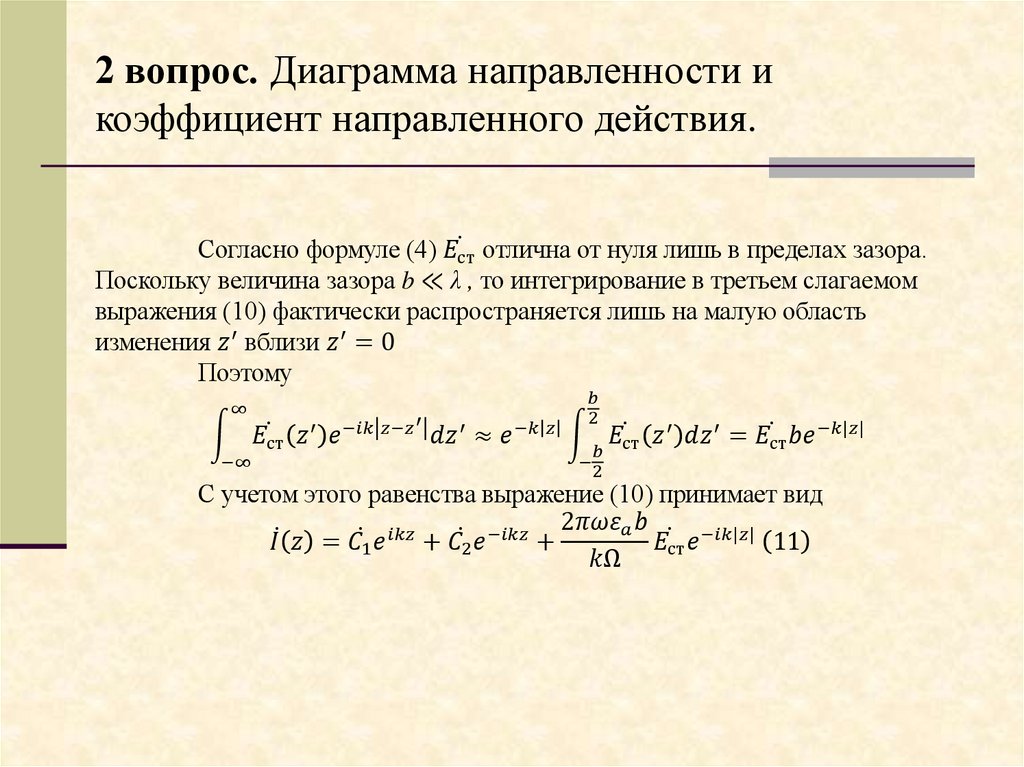

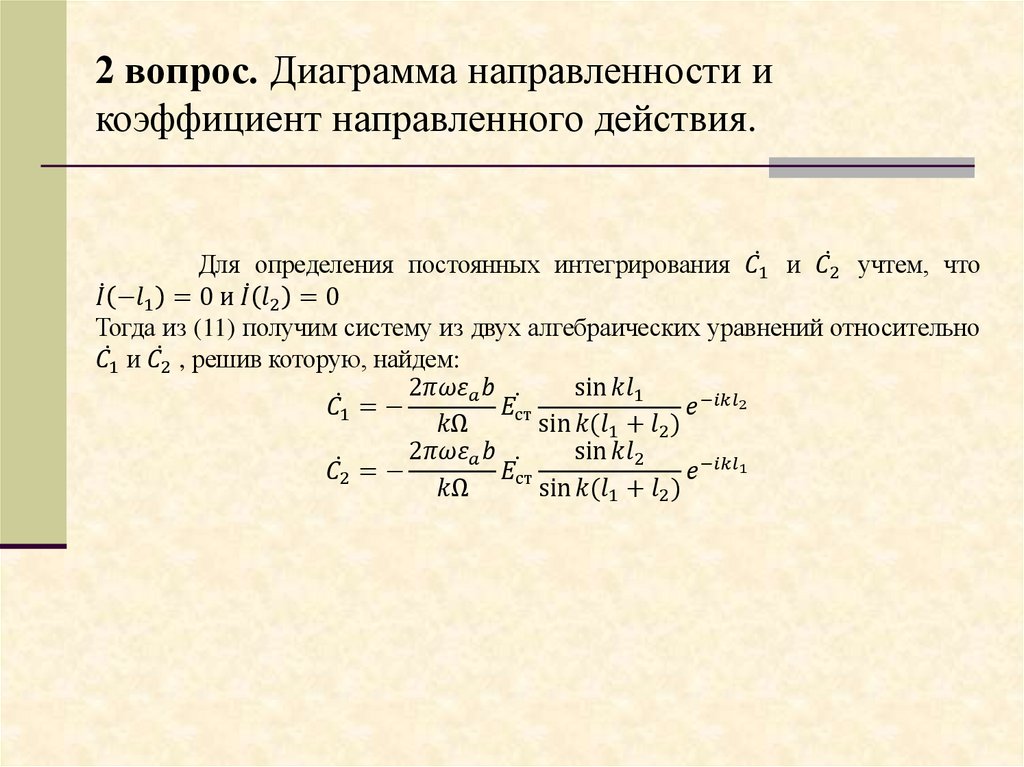

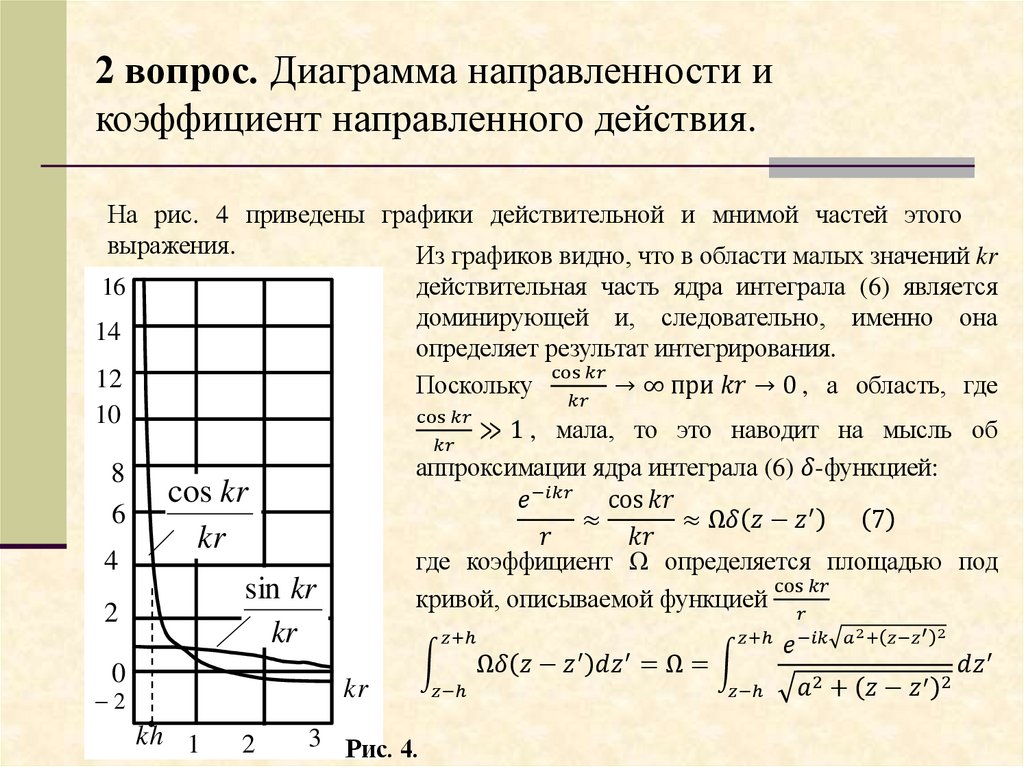

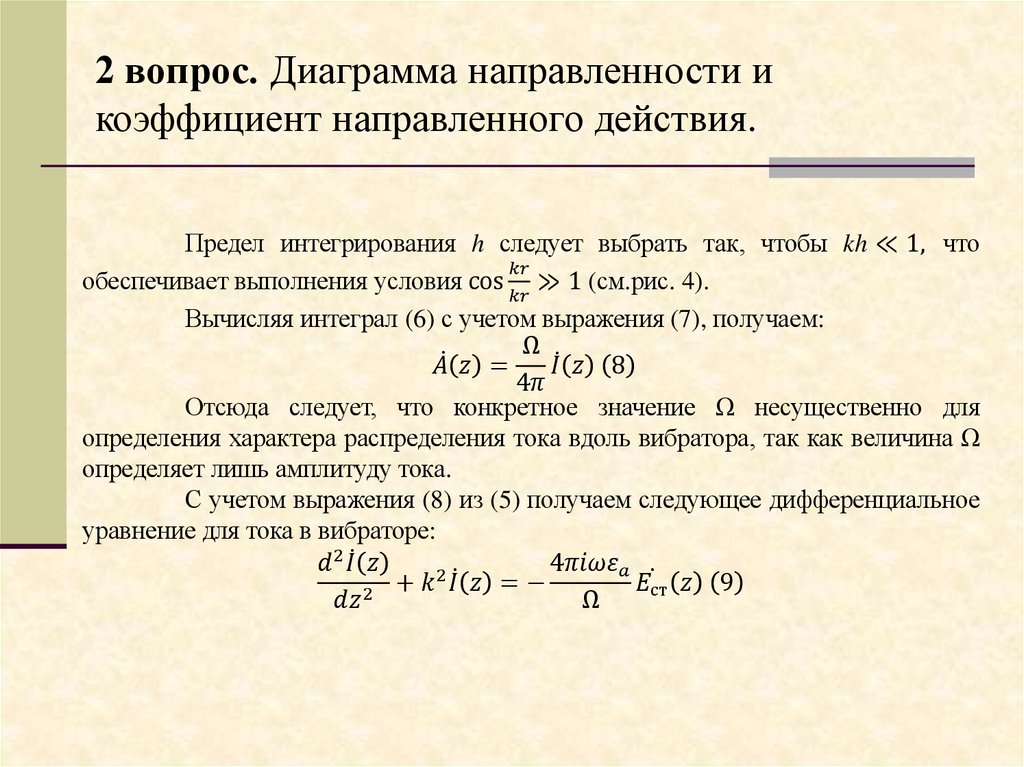

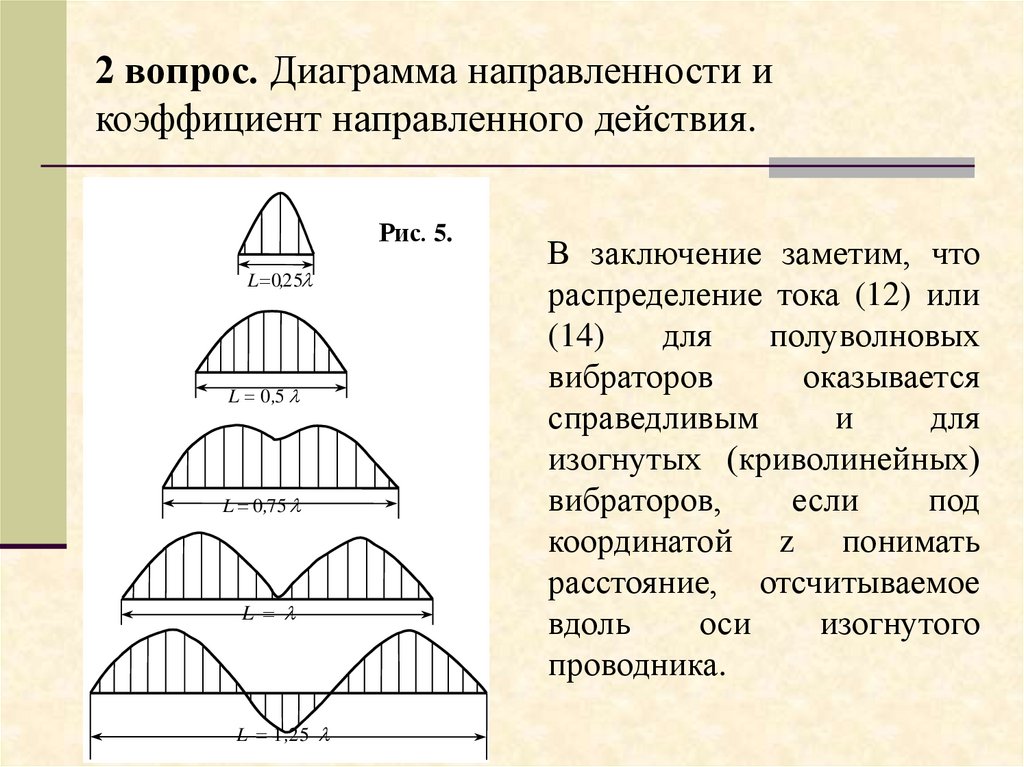

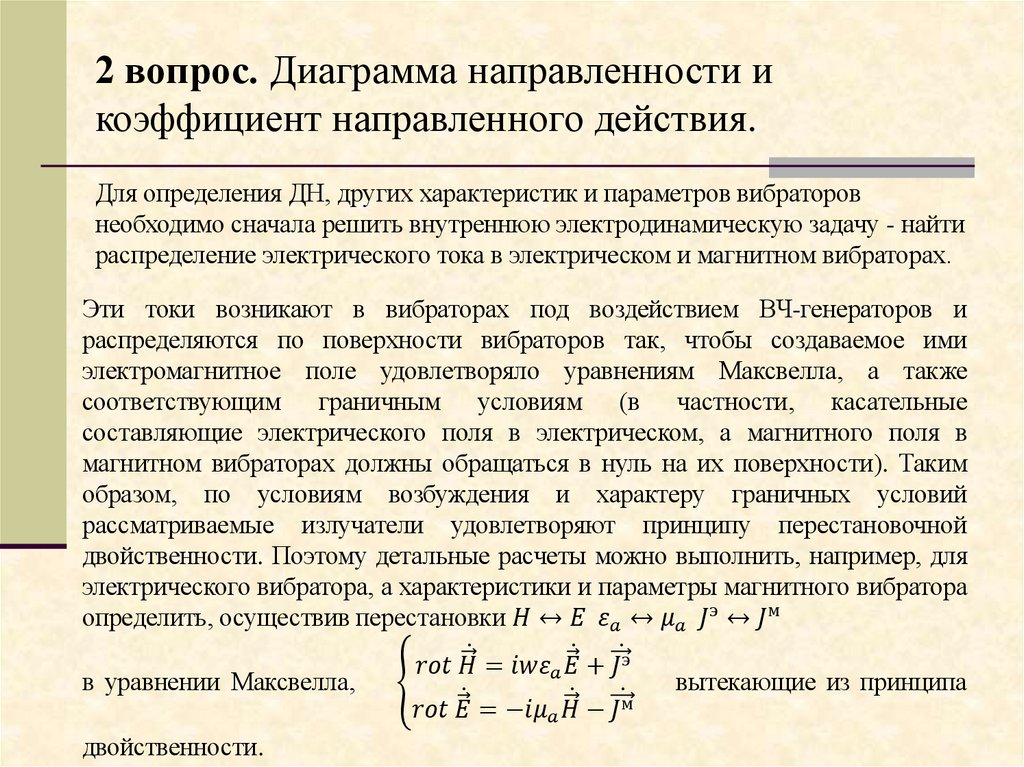

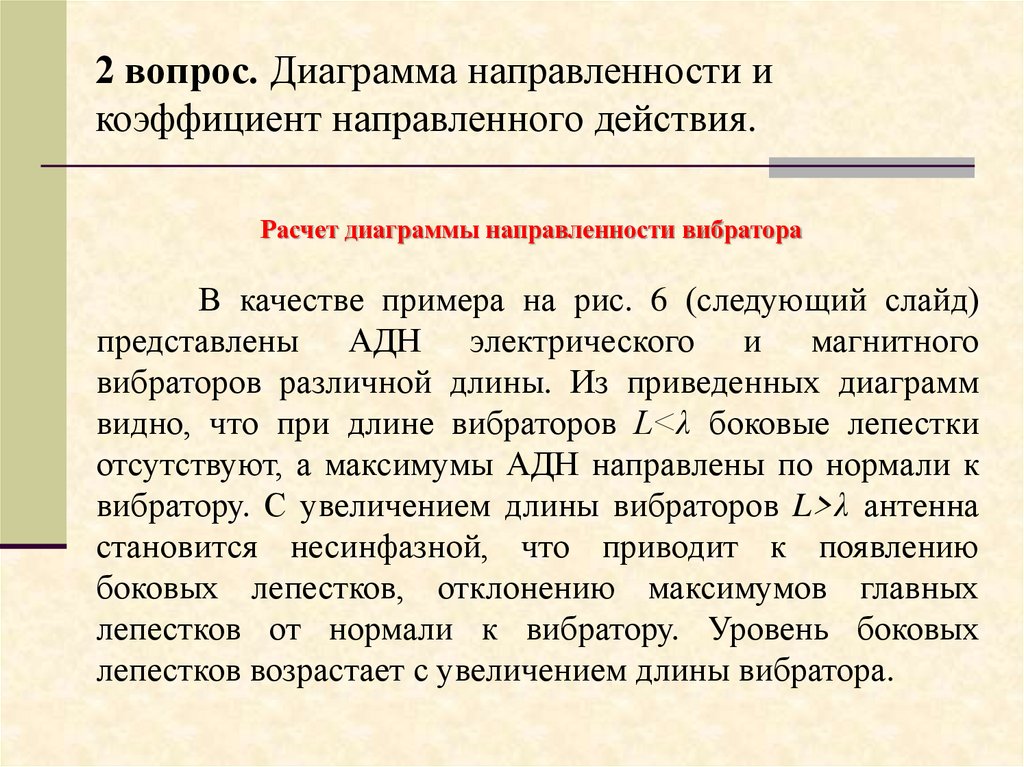

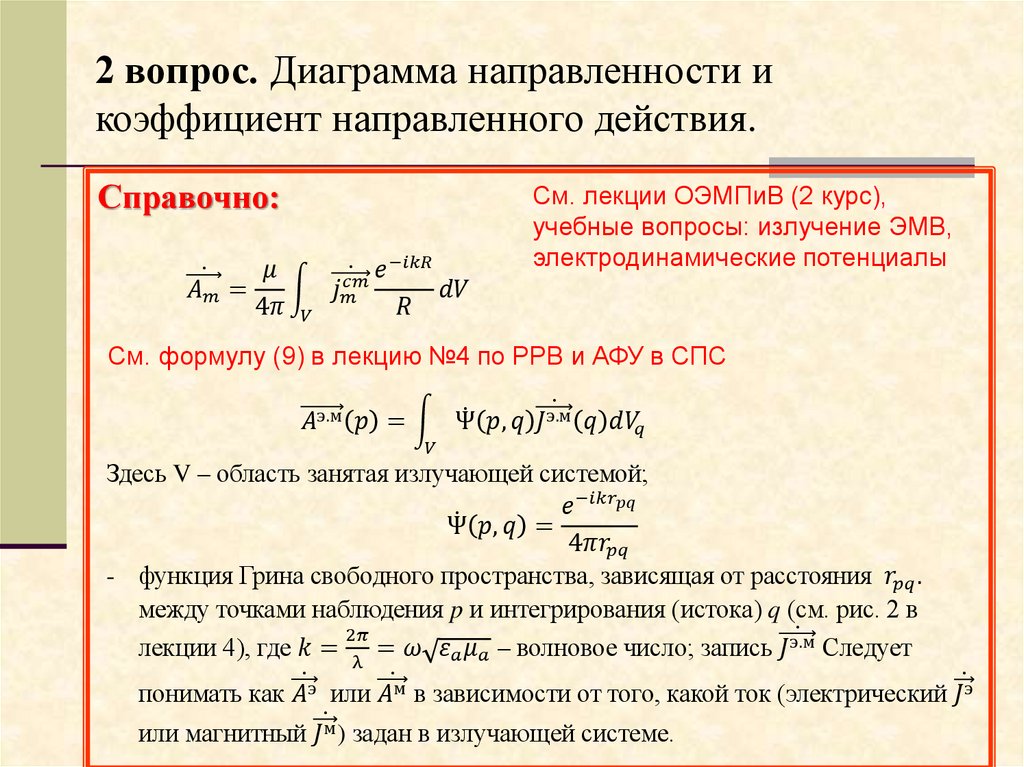

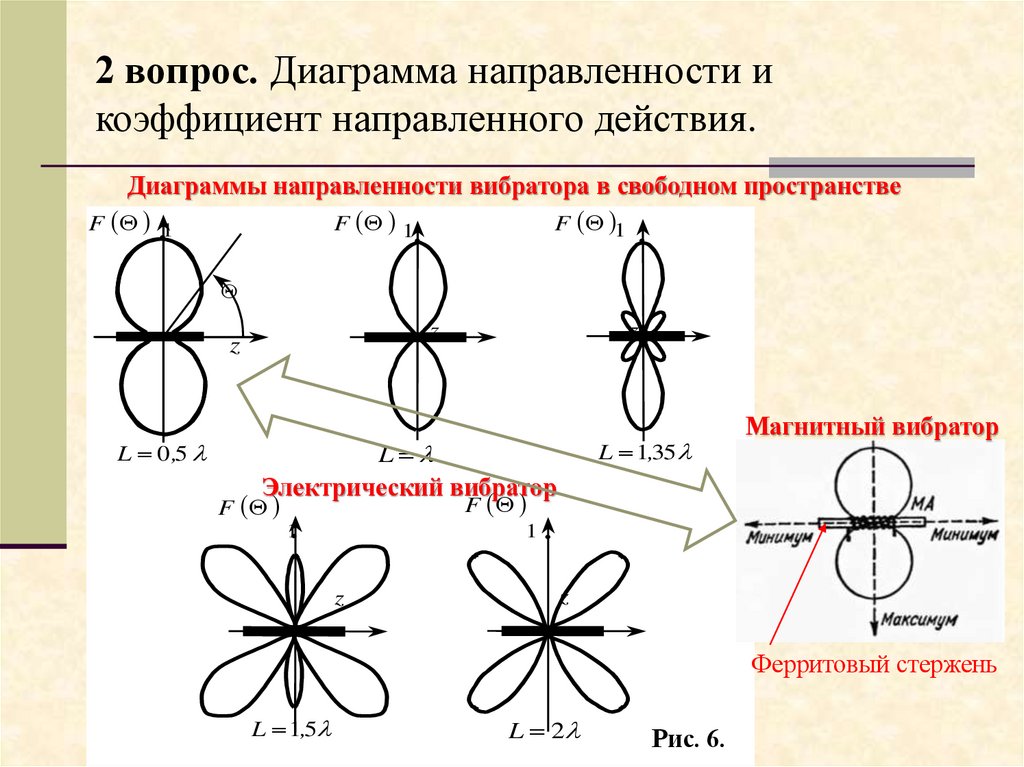

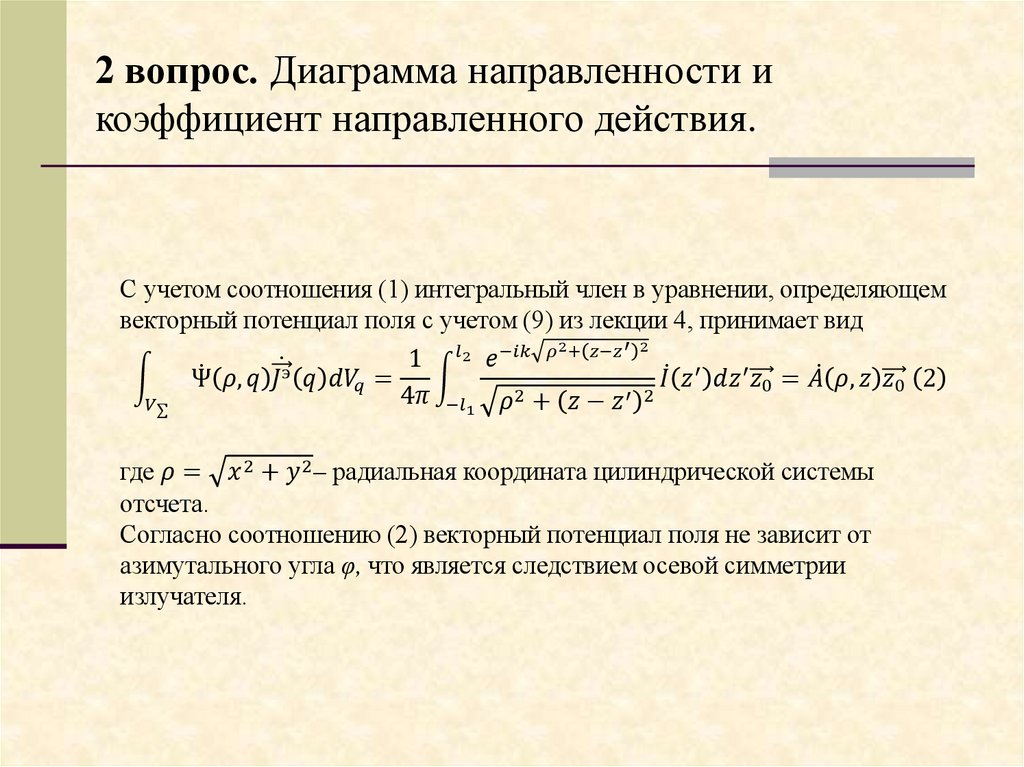

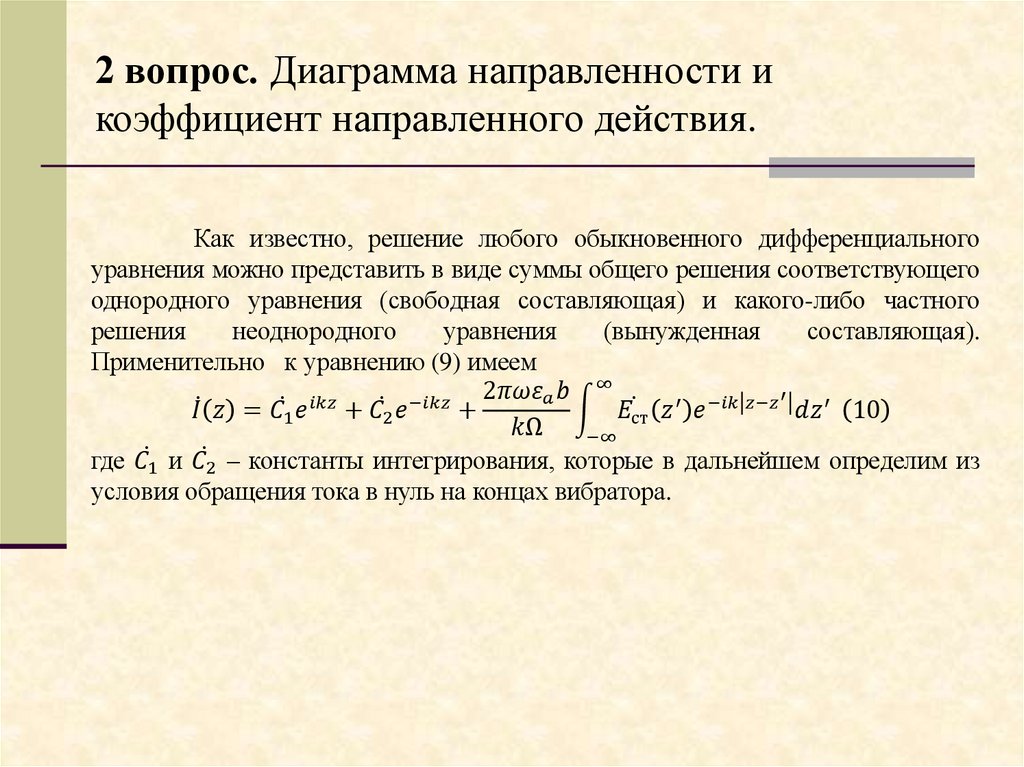

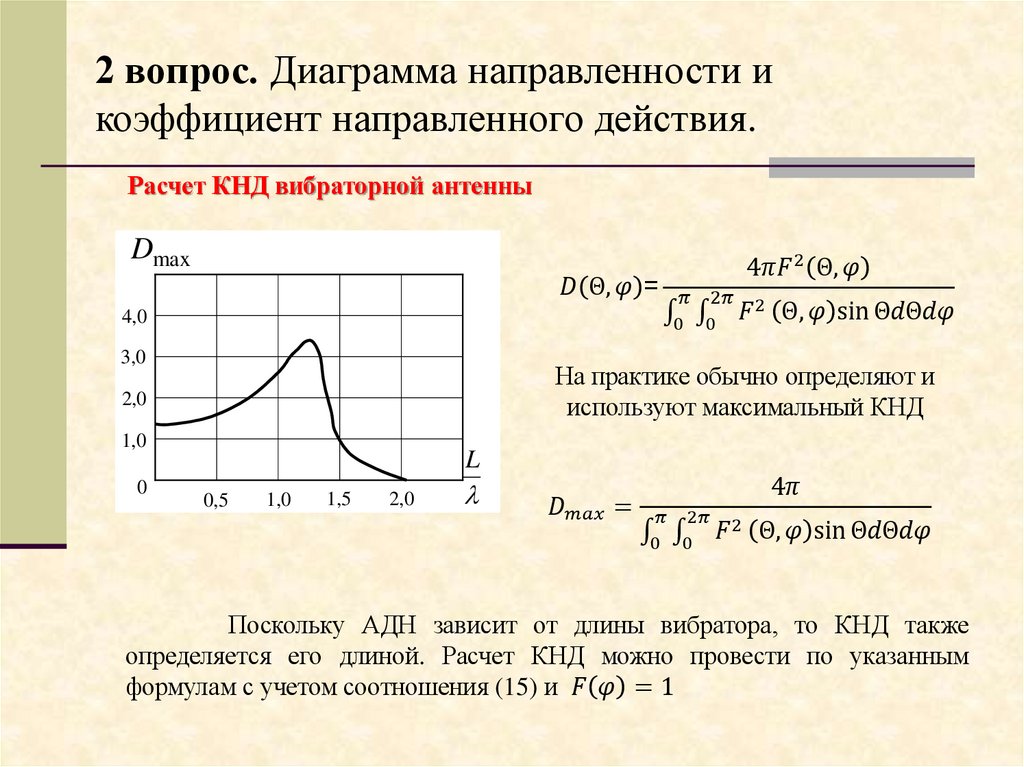

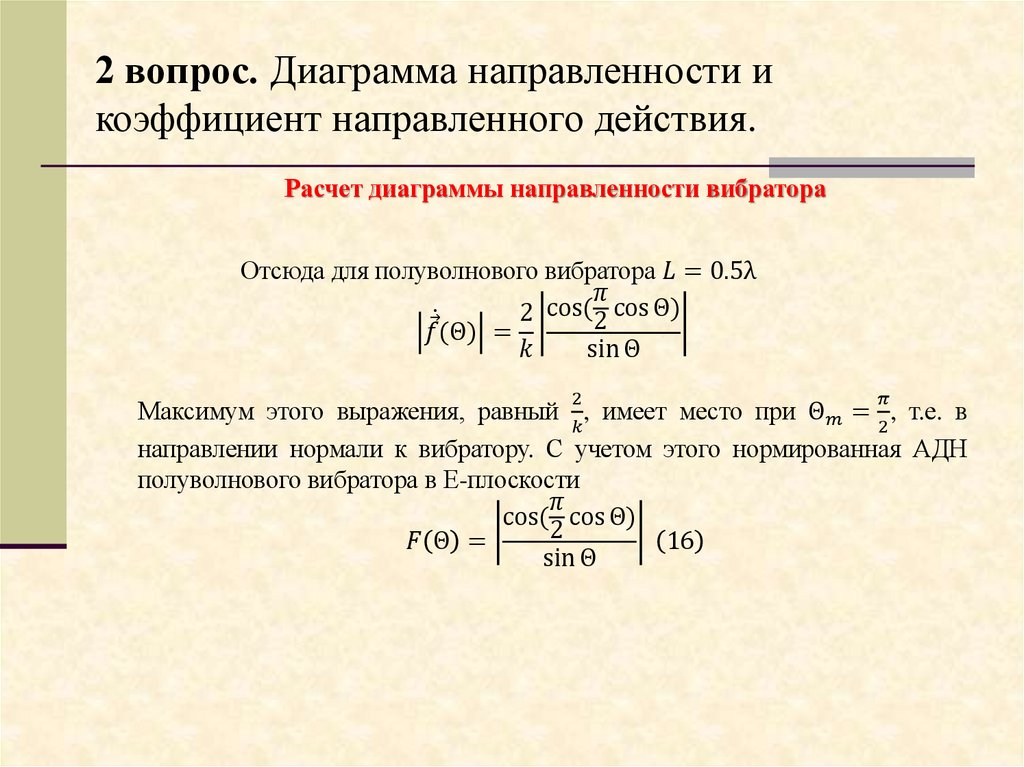

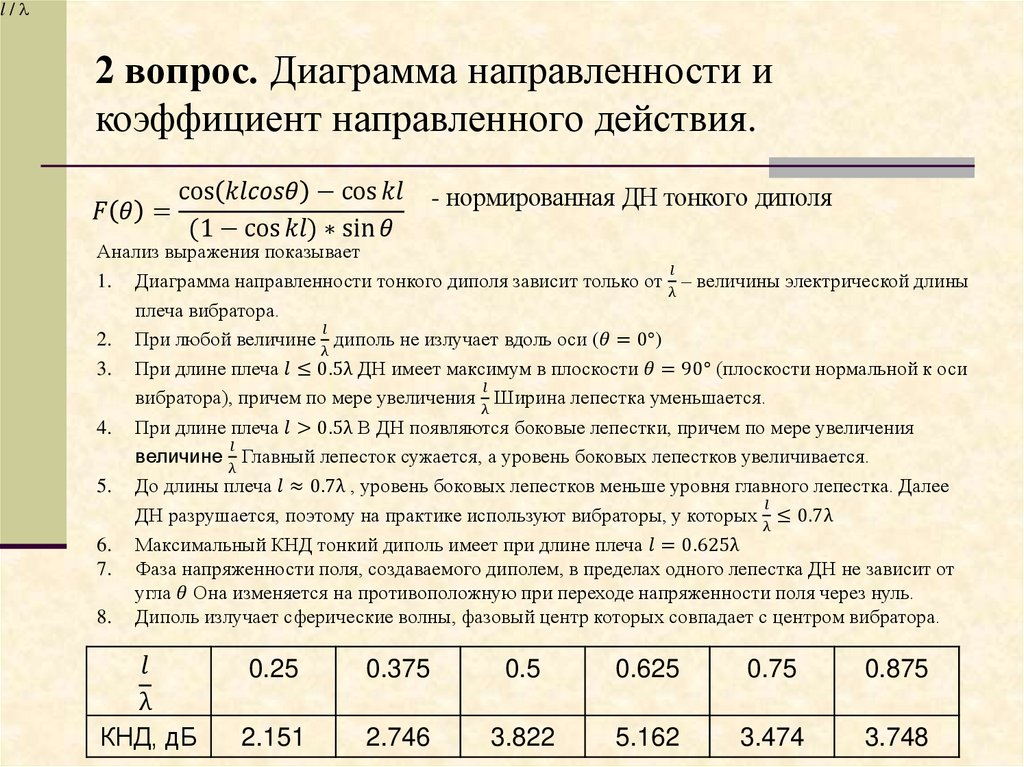

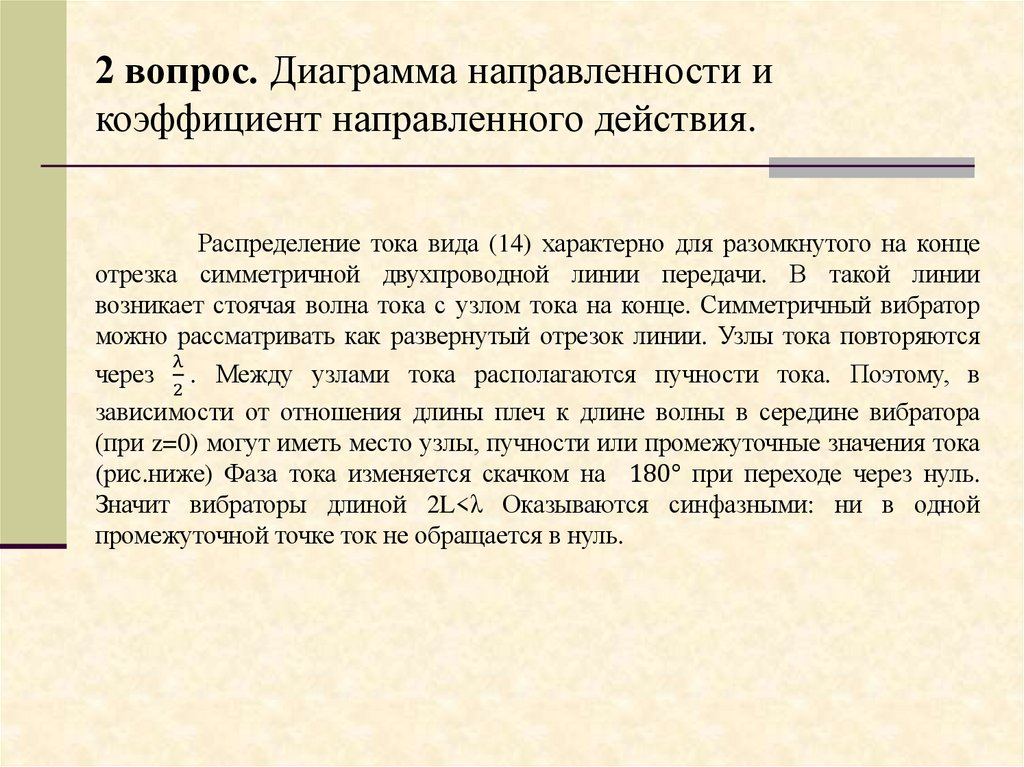

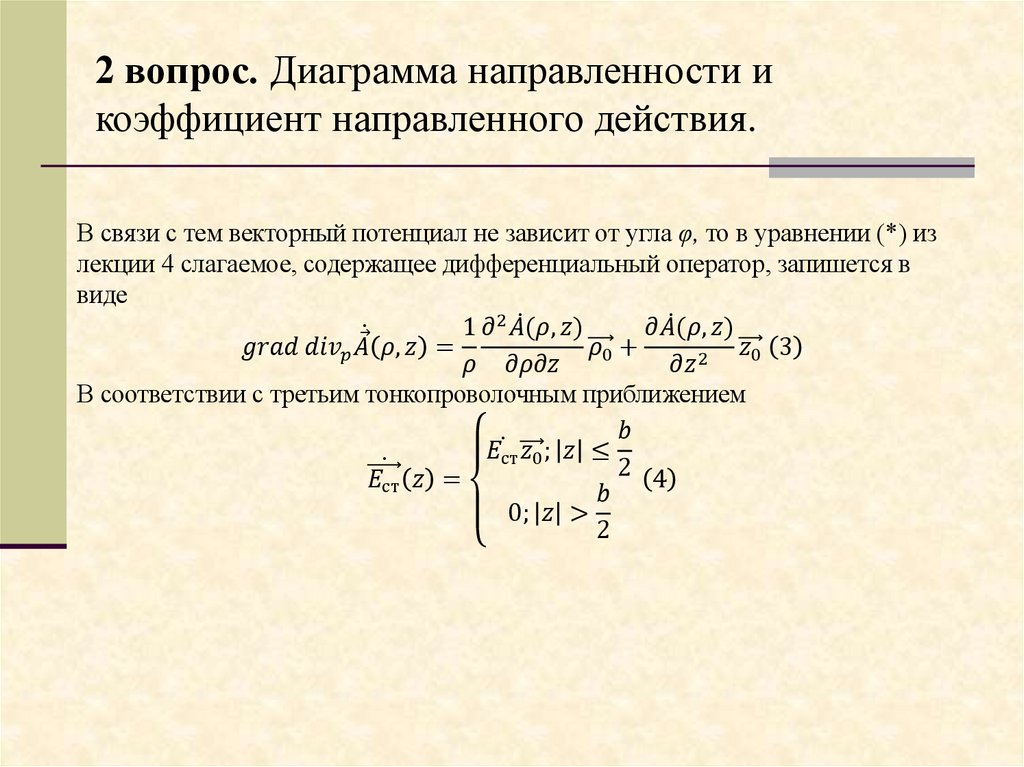

2 вопрос. Диаграмма направленности и
коэффициент направленного действия.

3.

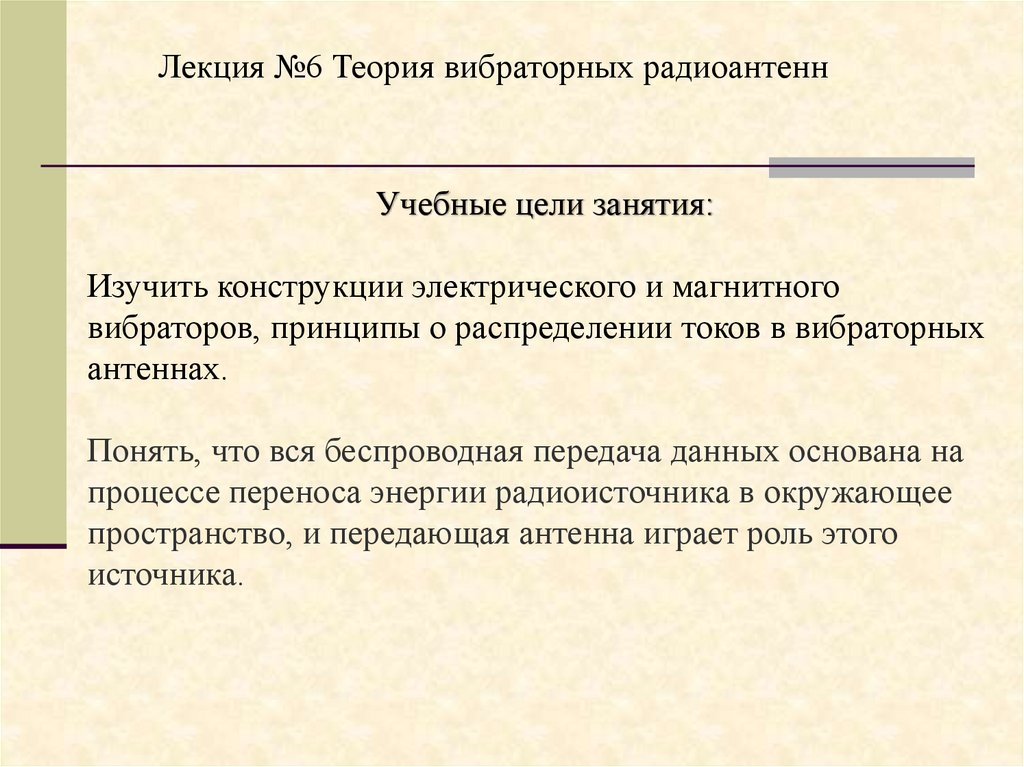

Лекция №6 Теория вибраторных радиоантенн
Учебные цели занятия:
Изучить конструкции электрического и магнитного
вибраторов, принципы о распределении токов в вибраторных
антеннах.
Понять, что вся беспроводная передача данных основана на
процессе переноса энергии радиоисточника в окружающее
пространство, и передающая антенна играет роль этого
источника.

4.

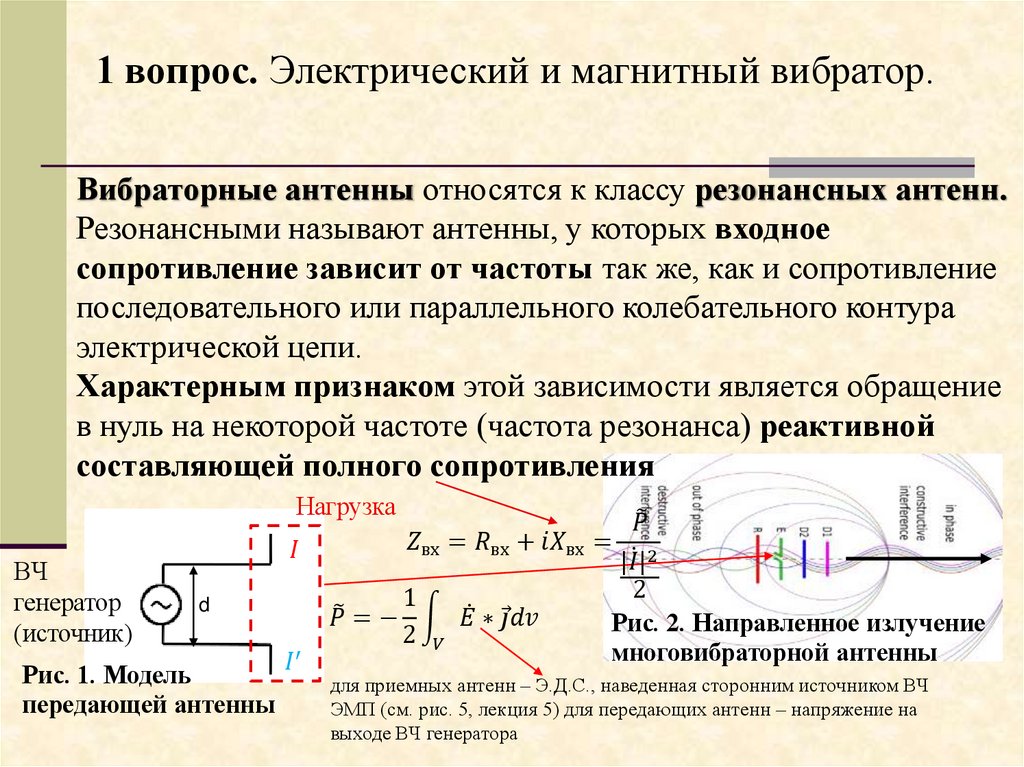

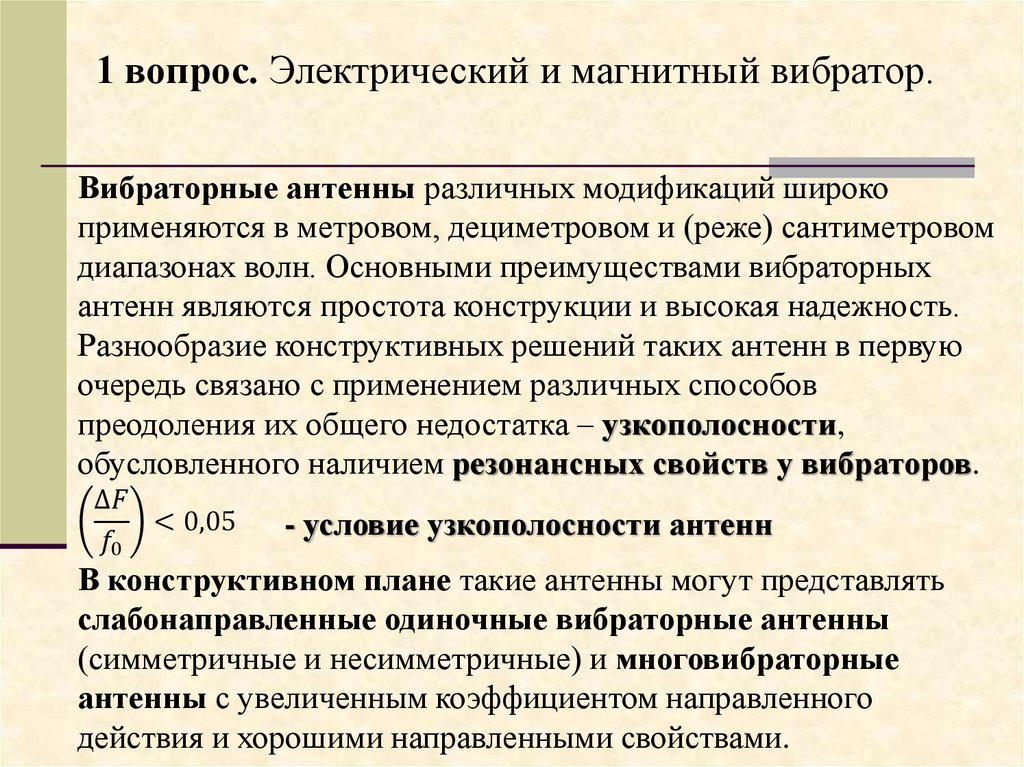

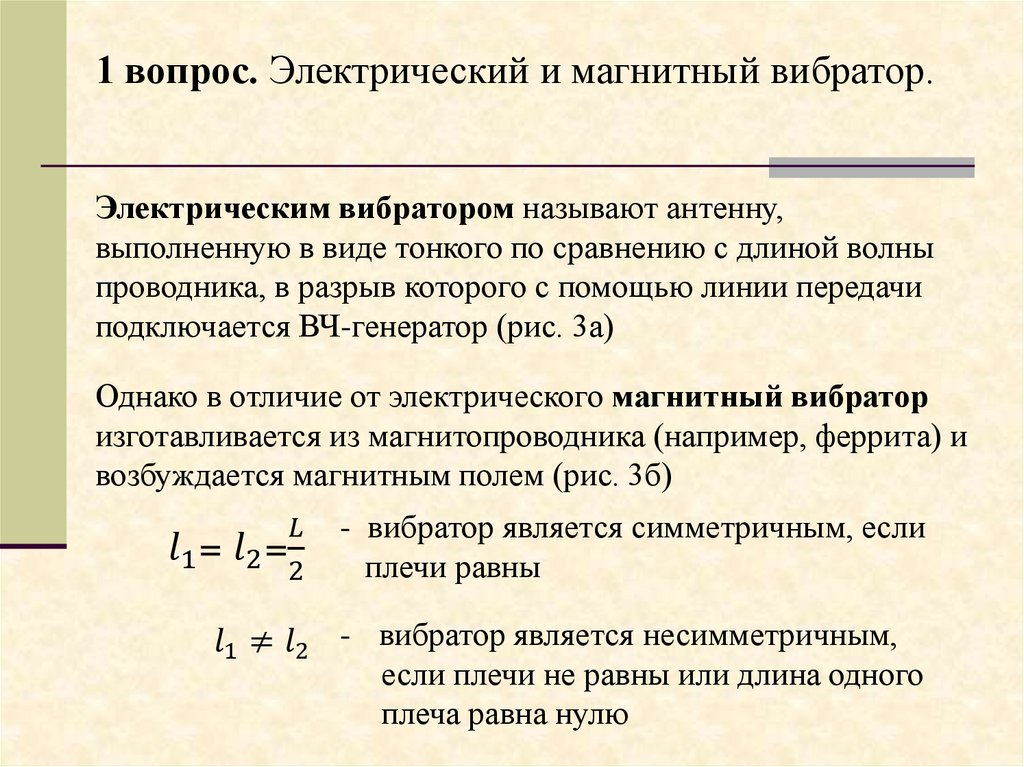

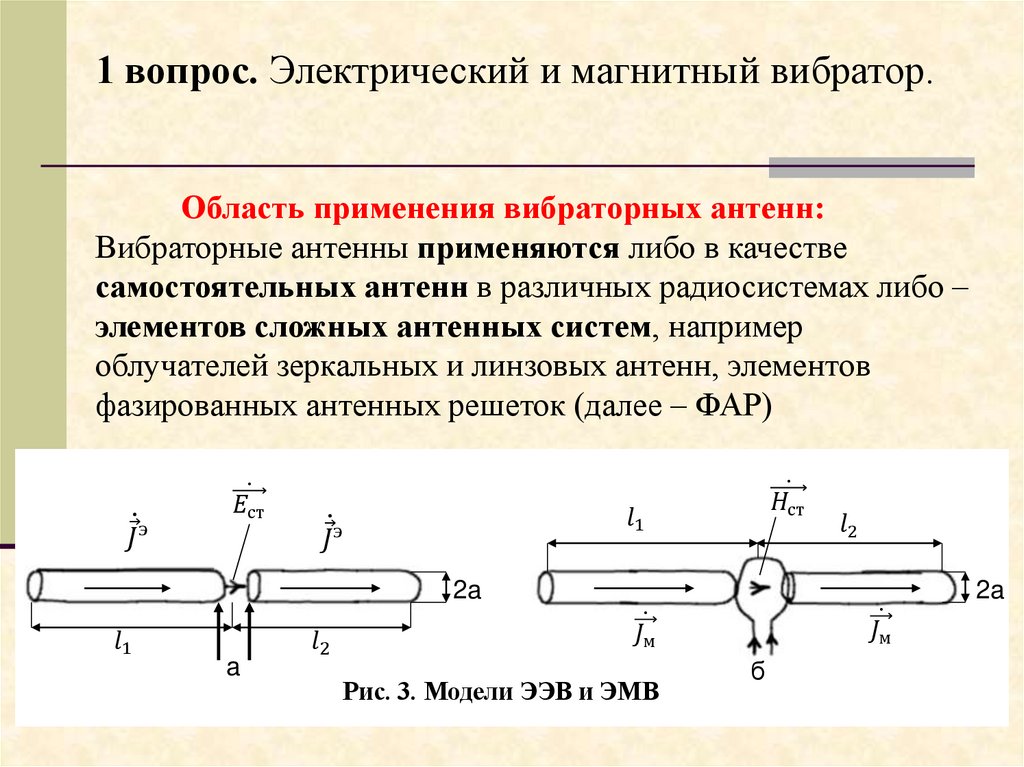

1 вопрос. Электрический и магнитный вибратор.
Вибраторные антенны различных модификаций широко
применяются в метровом, дециметровом и (реже) сантиметровом
диапазонах волн. Основными преимуществами вибраторных
антенн являются простота конструкции и высокая надежность.
Разнообразие конструктивных решений таких антенн в первую
очередь связано с применением различных способов
преодоления их общего недостатка – узкополосности,
обусловленного наличием резонансных свойств у вибраторов.
∆
