Диполь. Физические основы электрокардиографии

1.

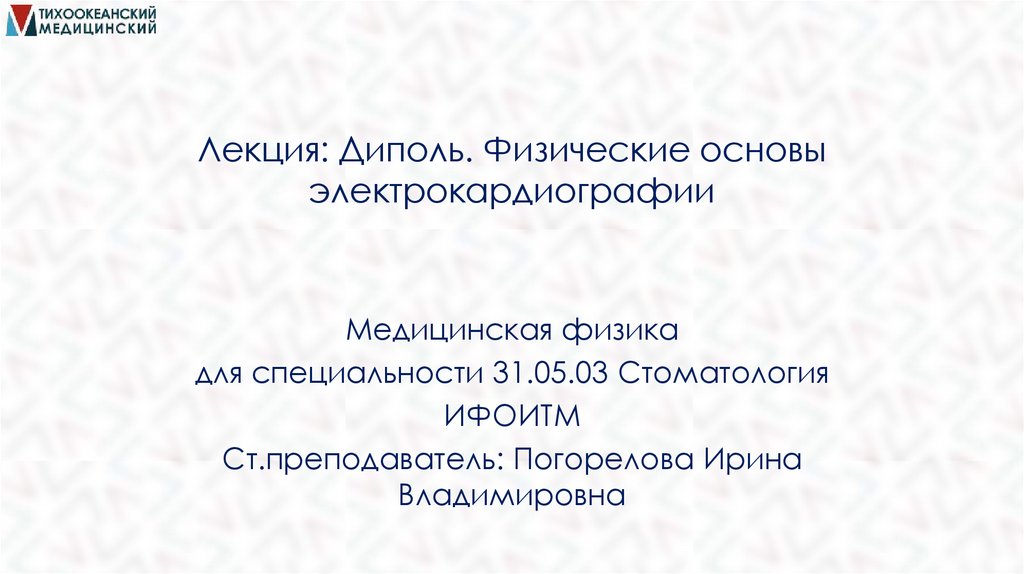

Лекция: Диполь. Физические основы
электрокардиографии
Медицинская физика
для специальности 31.05.03 Стоматология
ИФОИТМ
Ст.преподаватель: Погорелова Ирина
Владимировна

2.

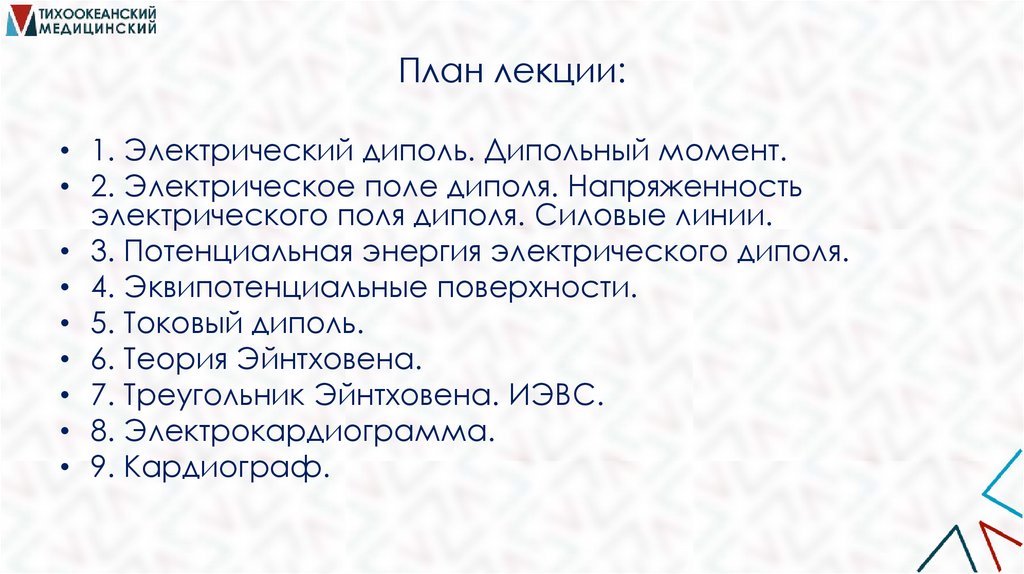

План лекции:
• 1. Электрический диполь. Дипольный момент.

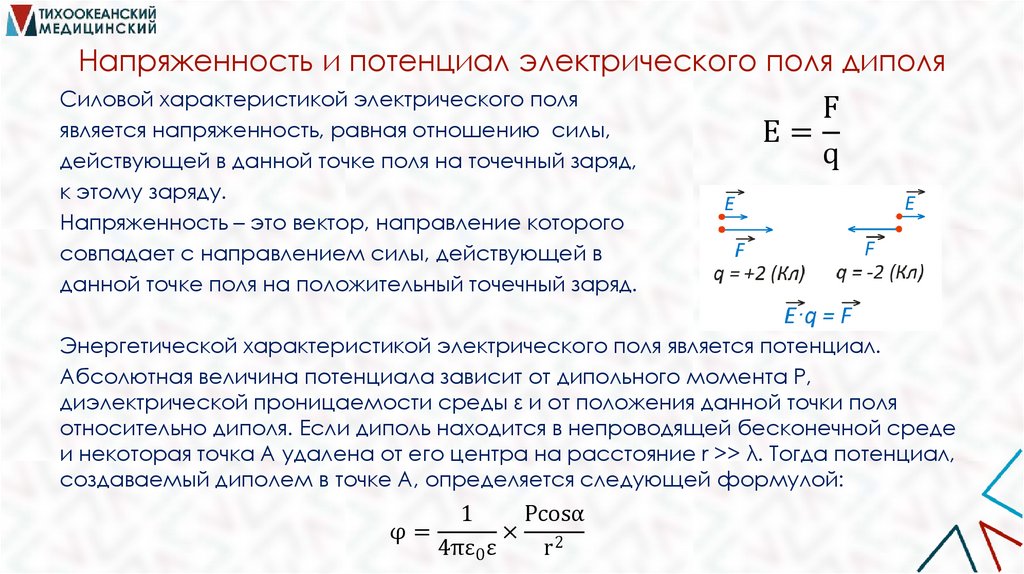

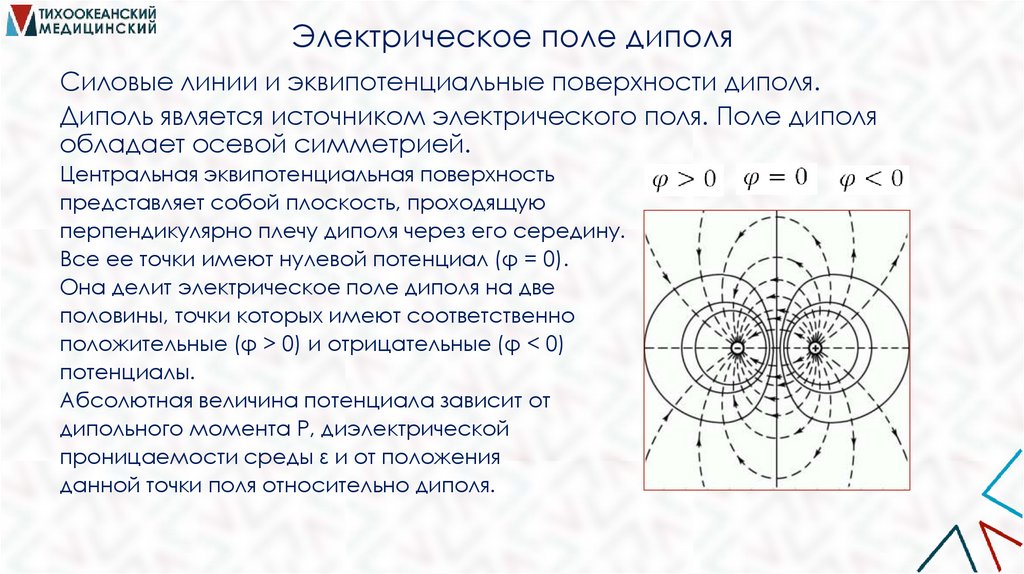

• 2. Электрическое поле диполя. Напряженность
электрического поля диполя. Силовые линии.
• 3. Потенциальная энергия электрического диполя.

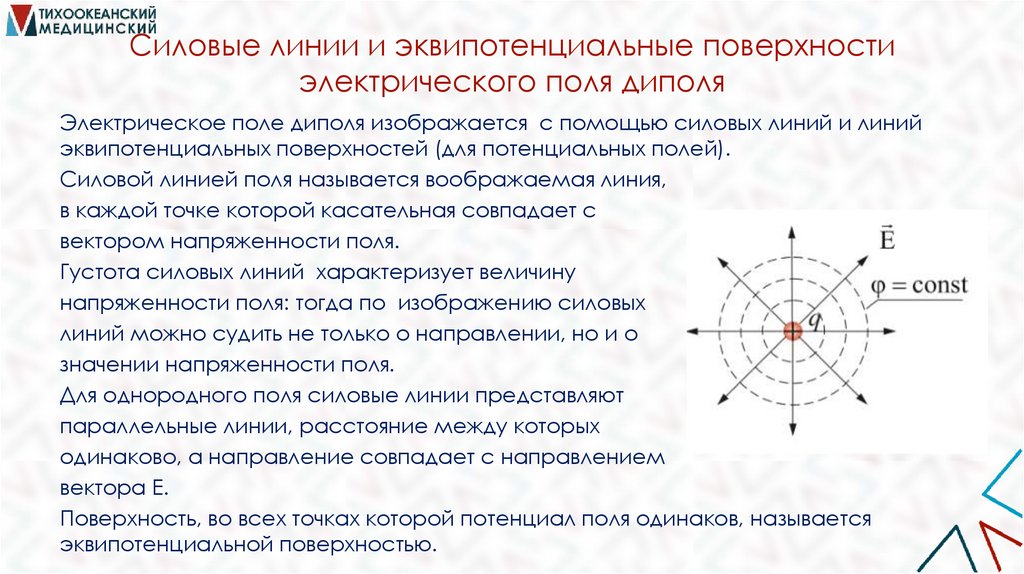

• 4. Эквипотенциальные поверхности.

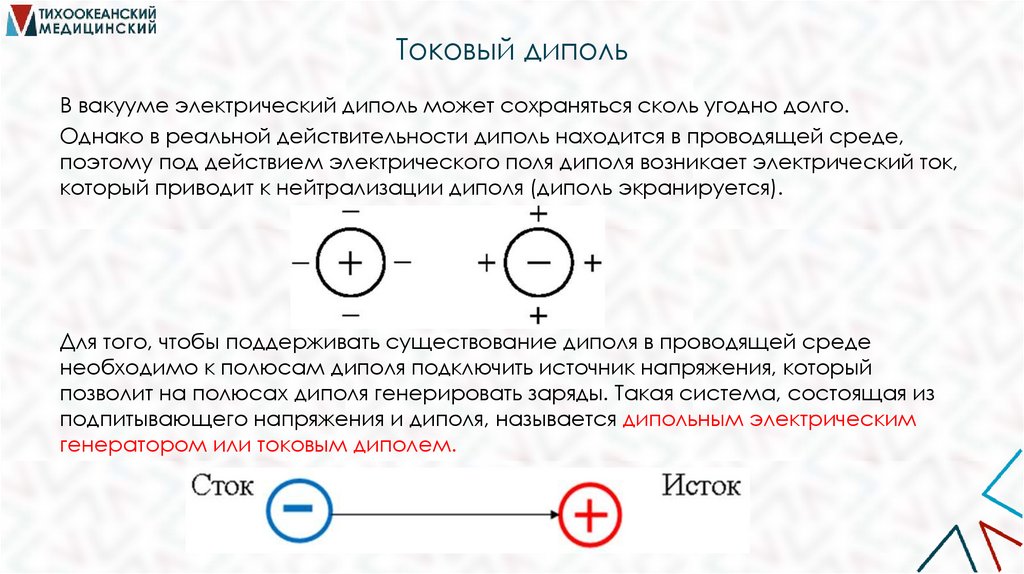

• 5. Токовый диполь.
• 6. Теория Эйнтховена.

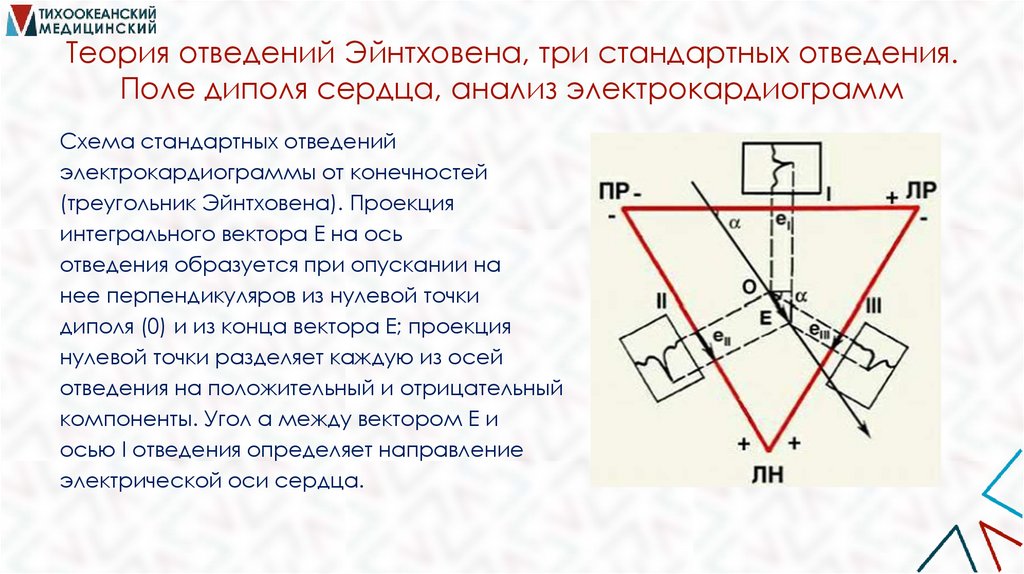

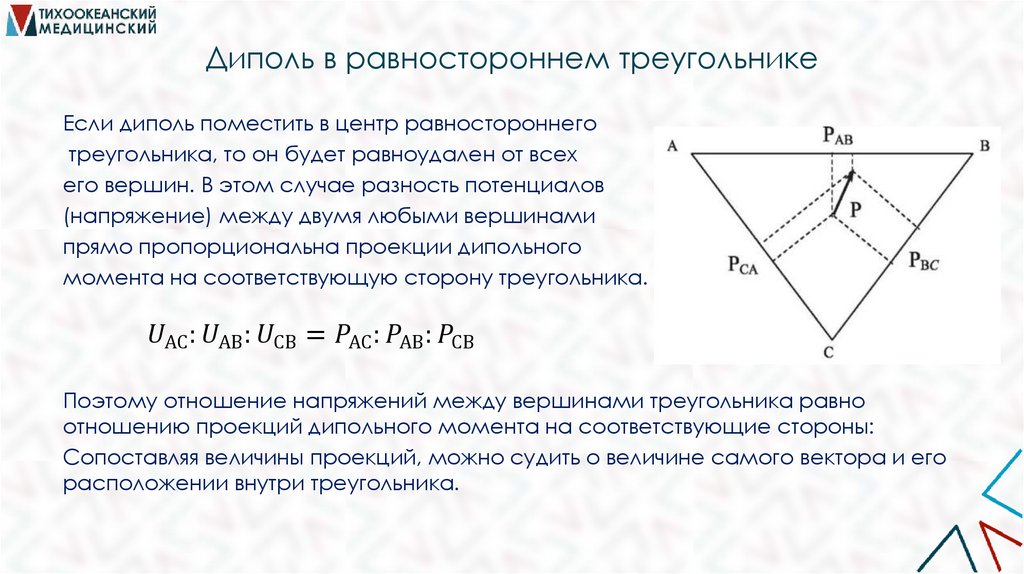

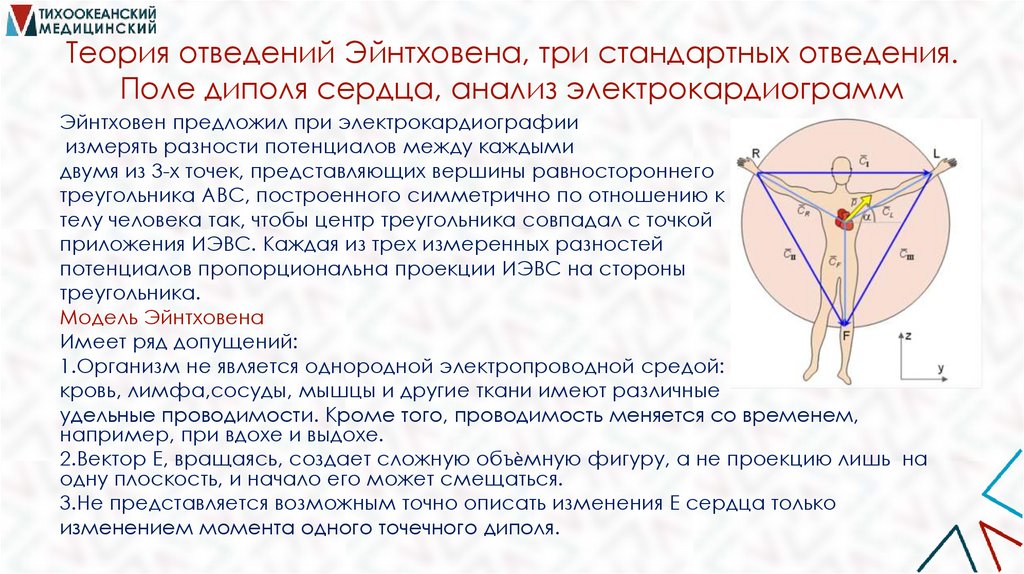

• 7. Треугольник Эйнтховена. ИЭВС.

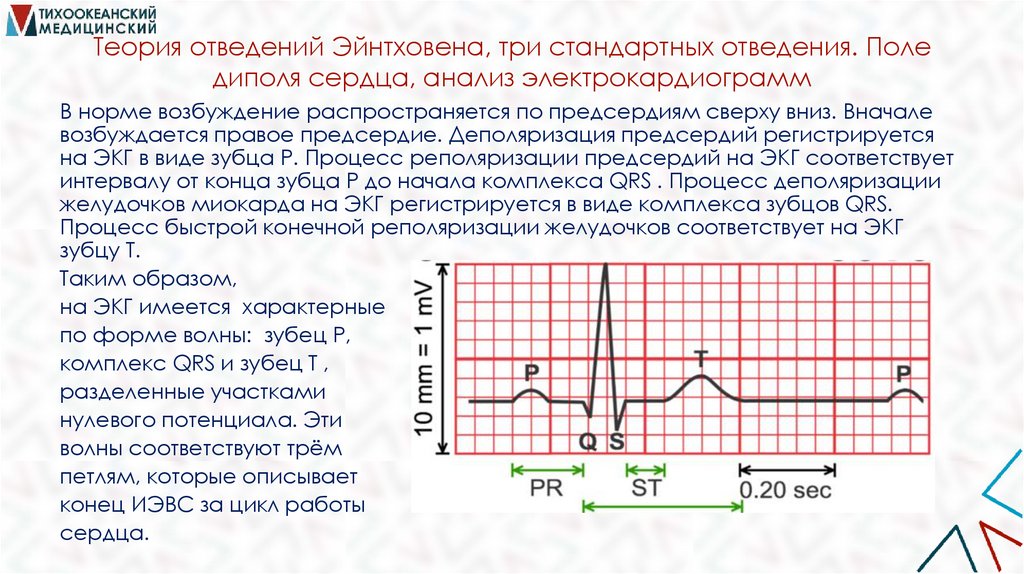

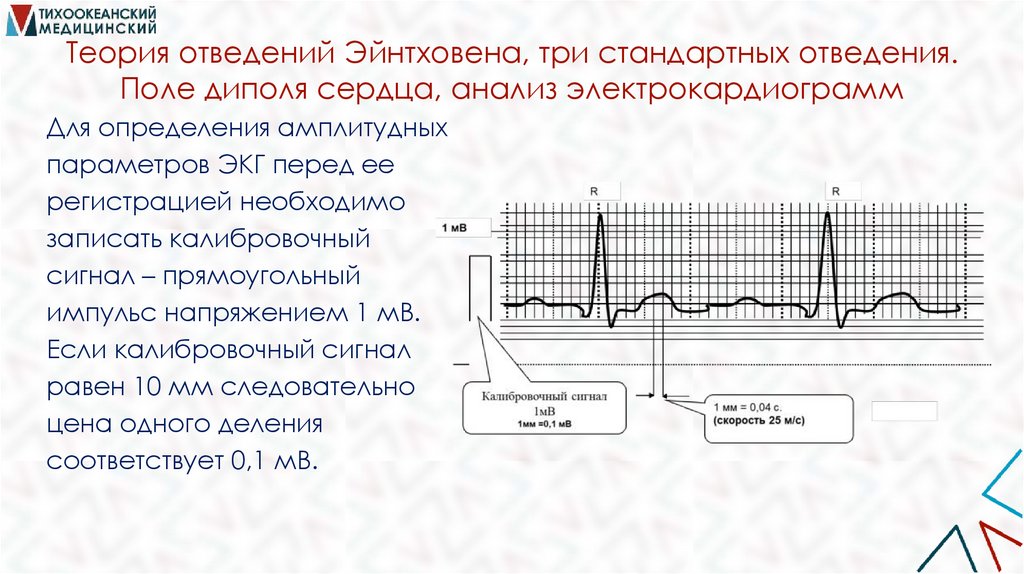

• 8. Электрокардиограмма.
• 9. Кардиограф.

3.

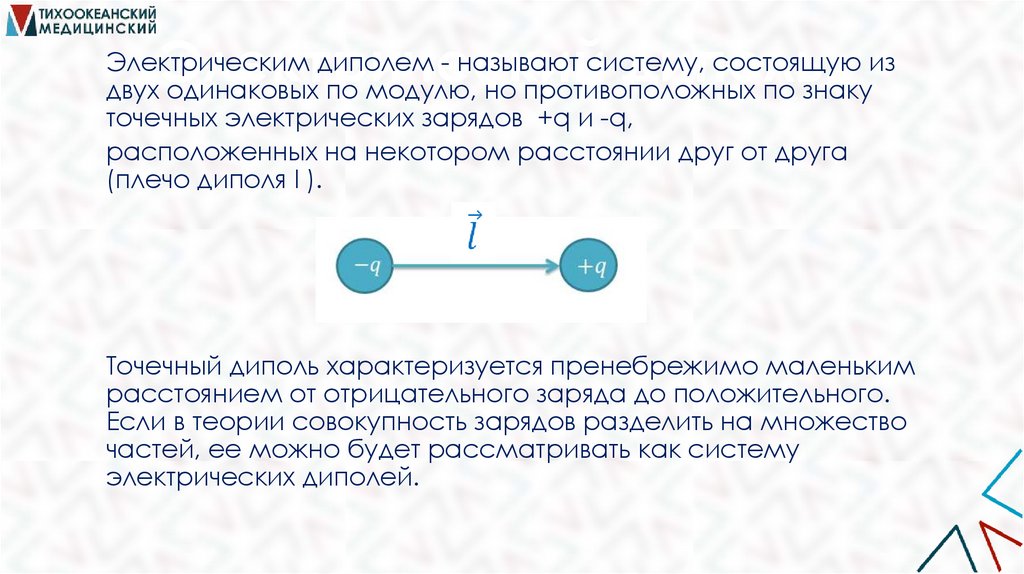

Электрический диполь.
Электрическим диполем - называют систему, состоящую из
двух одинаковых по модулю, но противоположных по знаку
точечных электрических зарядов +q и -q,
расположенных на некотором расстоянии друг от друга
(плечо диполя I ).
Точечный диполь характеризуется пренебрежимо маленьким
расстоянием от отрицательного заряда до положительного.
Если в теории совокупность зарядов разделить на множество
частей, ее можно будет рассматривать как систему
электрических диполей.

4.

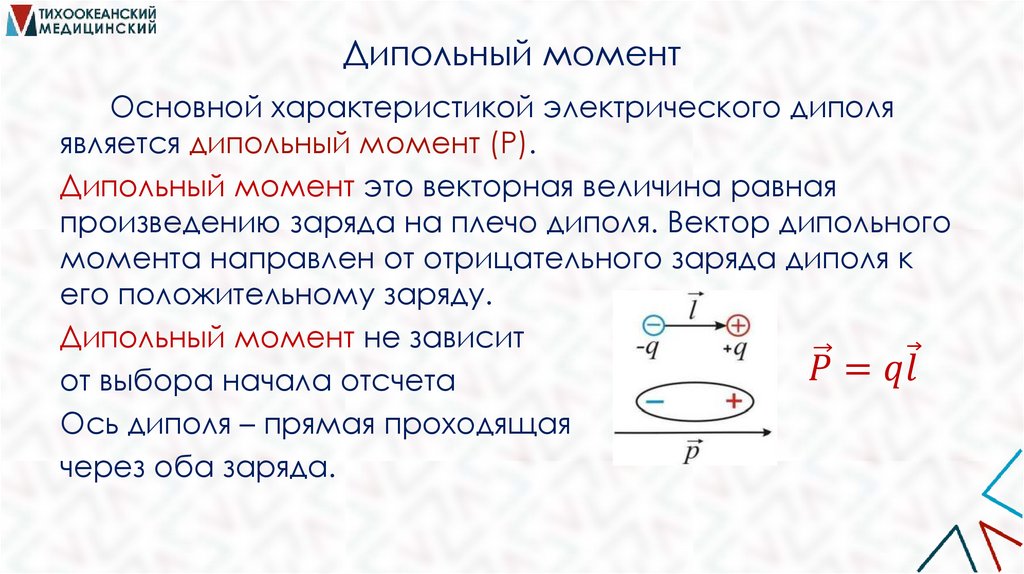

Дипольный момент
Основной характеристикой электрического диполя
является дипольный момент (P).
Дипольный момент это векторная величина равная
произведению заряда на плечо диполя. Вектор дипольного
момента направлен от отрицательного заряда диполя к
его положительному заряду.
Дипольный момент не зависит
