Электрическое напряжение. Измерение напряжения (8 класс)

1.

38 урок
Электрическое
напряжение. Измерение
напряжения

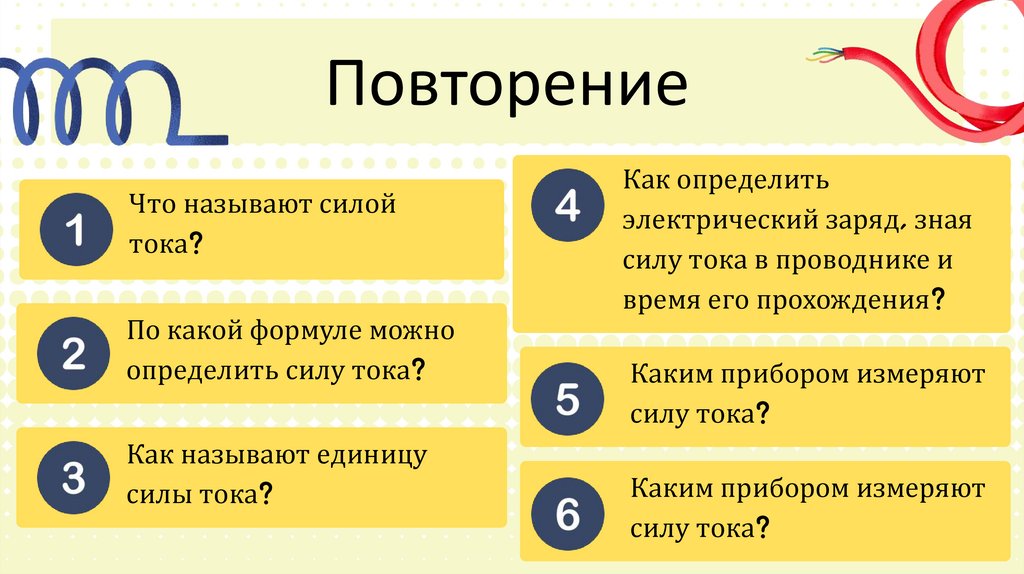

Повторение
Что называют силой
тока?
По какой формуле можно
определить силу тока?
Как называют единицу
силы тока?
Как определить
электрический заряд, зная
силу тока в проводнике и
время его прохождения?
Каким прибором измеряют
силу тока?
Каким прибором измеряют
силу тока?

3.

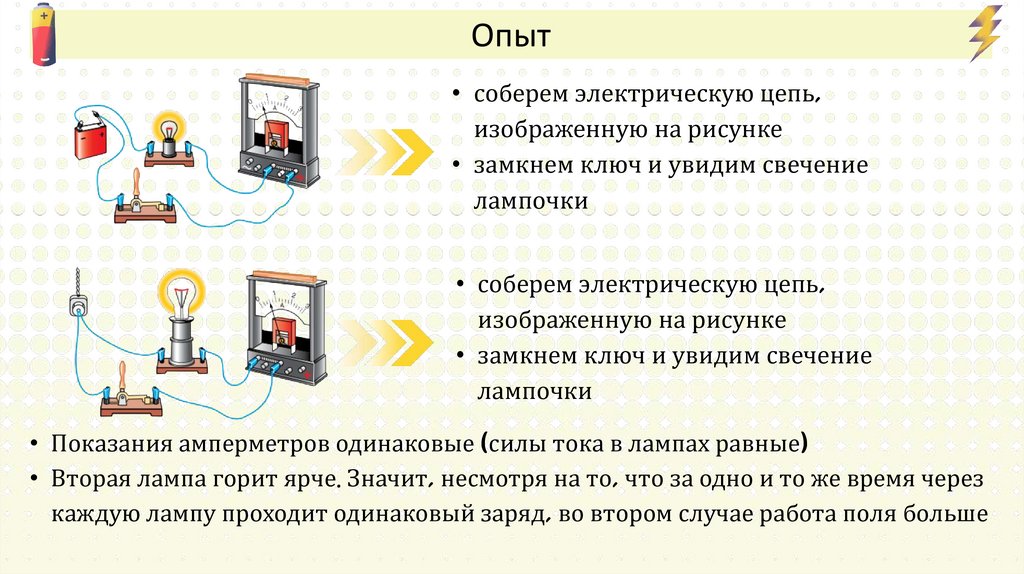

Опыт
• соберем электрическую цепь,
изображенную на рисунке
• замкнем ключ и увидим свечение
лампочки
• соберем электрическую цепь,
изображенную на рисунке
• замкнем ключ и увидим свечение
лампочки
• Показания амперметров одинаковые (силы тока в лампах равные)
• Вторая лампа горит ярче. Значит, несмотря на то, что за одно и то же время через
каждую лампу проходит одинаковый заряд, во втором случае работа поля больше

4.

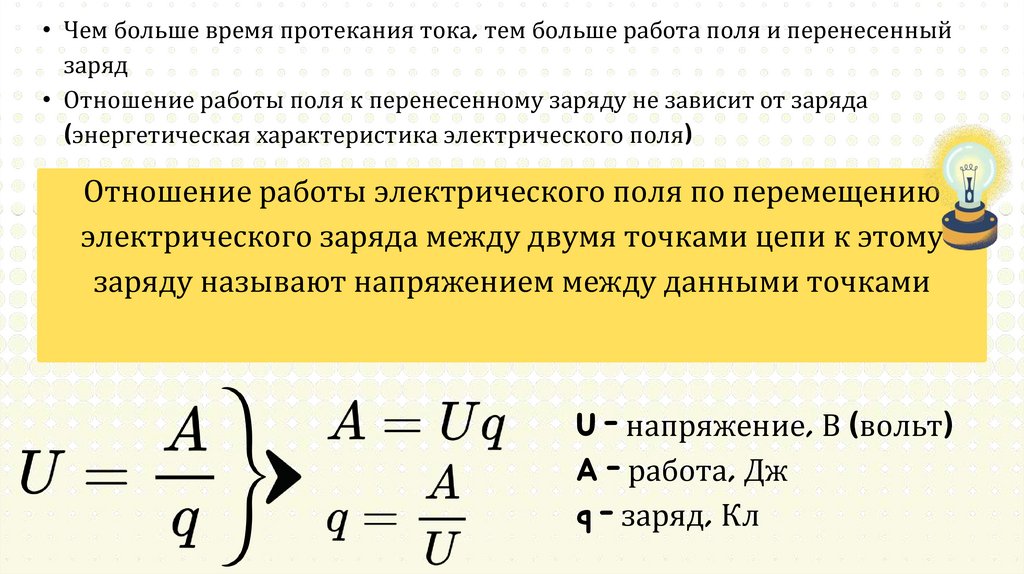

• Чем больше время протекания тока, тем больше работа поля и перенесенный
заряд
• Отношение работы поля к перенесенному заряду не зависит от заряда
(энергетическая характеристика электрического поля)
Отношение работы электрического поля по перемещению
электрического заряда между двумя точками цепи к этому
заряду называют напряжением между данными точками
U - напряжение, В (вольт)
A - работа, Дж
q - заряд, Кл

5.

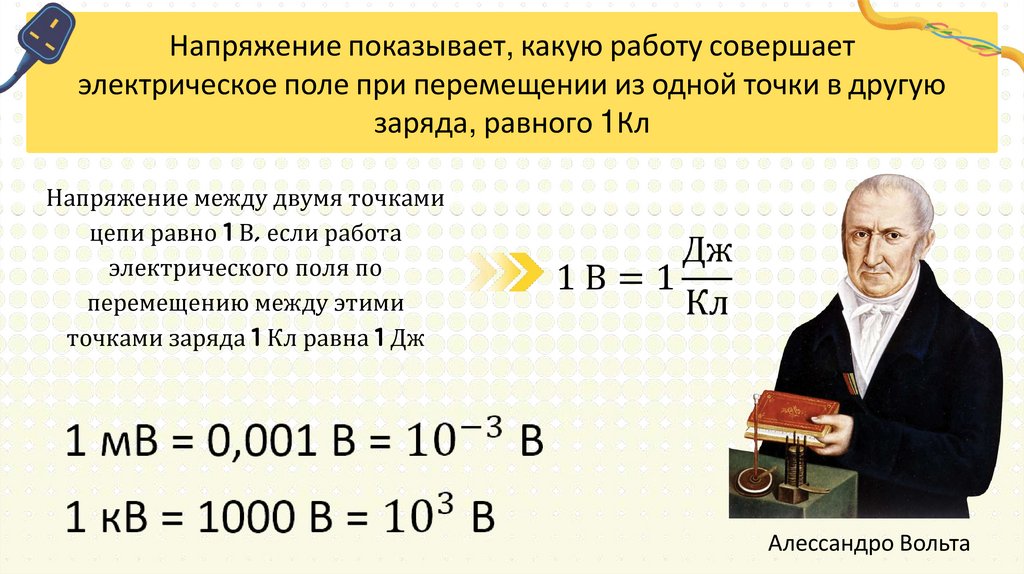

Напряжение показывает, какую работу совершает
электрическое поле при перемещении из одной точки в другую
заряда, равного 1 Кл
Напряжение между двумя точками
цепи равно 1 В, если работа
электрического поля по
перемещению между этими
точками заряда 1 Кл равна 1 Дж
Алессандро Вольта

6.

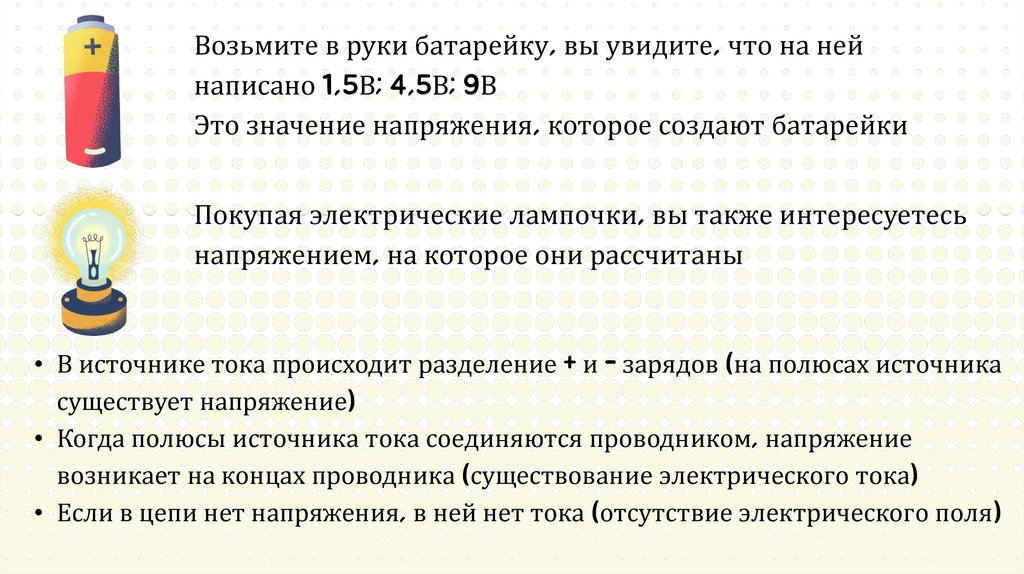

Возьмите в руки батарейку, вы увидите, что на ней
написано 1,5В; 4,5В; 9В
Это значение напряжения, которое создают батарейки
Покупая электрические лампочки, вы также интересуетесь
напряжением, на которое они рассчитаны
• В источнике тока происходит разделение + и - зарядов (на полюсах источника
существует напряжение)
• Когда полюсы источника тока соединяются проводником, напряжение
возникает на концах проводника (существование электрического тока)
• Если в цепи нет напряжения, в ней нет тока (отсутствие электрического поля)

7.

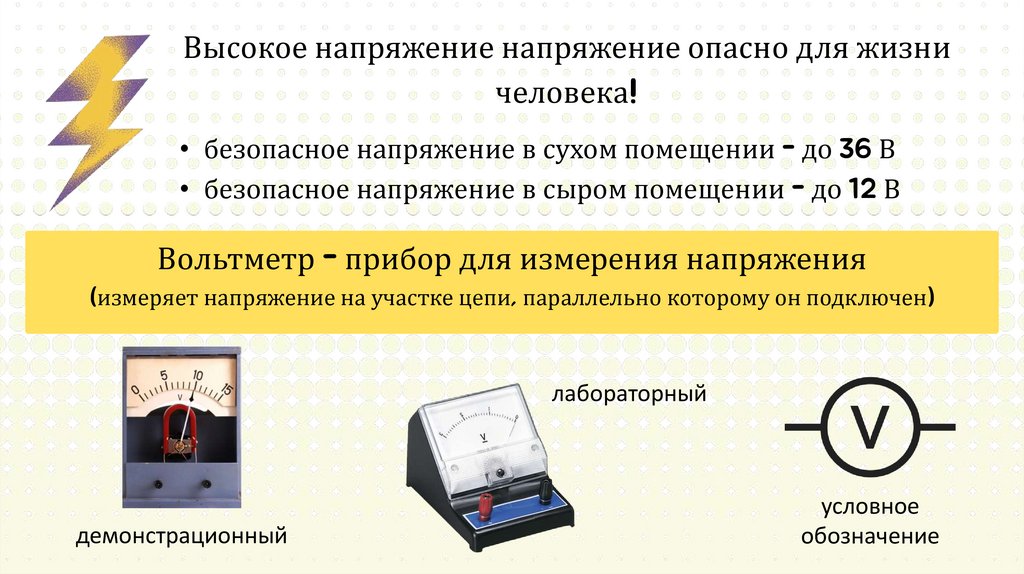

Высокое напряжение напряжение опасно для жизни
человека!
• безопасное напряжение в сухом помещении - до 36 В
• безопасное напряжение в сыром помещении - до 12 В
Вольтметр - прибор для измерения напряжения
(измеряет напряжение на участке цепи, параллельно которому он подключен)
лабораторный
демонстрационный
условное
обозначение

8.

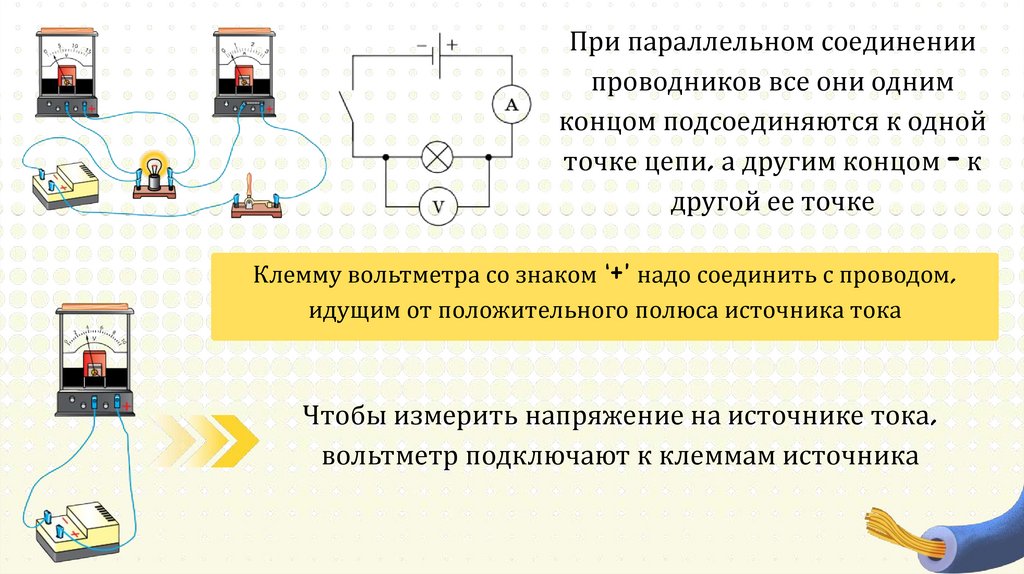

При параллельном соединении
проводников все они одним
концом подсоединяются к одной
точке цепи, а другим концом - к
другой ее точке
Клемму вольтметра со знаком “+” надо соединить с проводом,
идущим от положительного полюса источника тока
Чтобы измерить напряжение на источнике тока,
вольтметр подключают к клеммам источника

9.

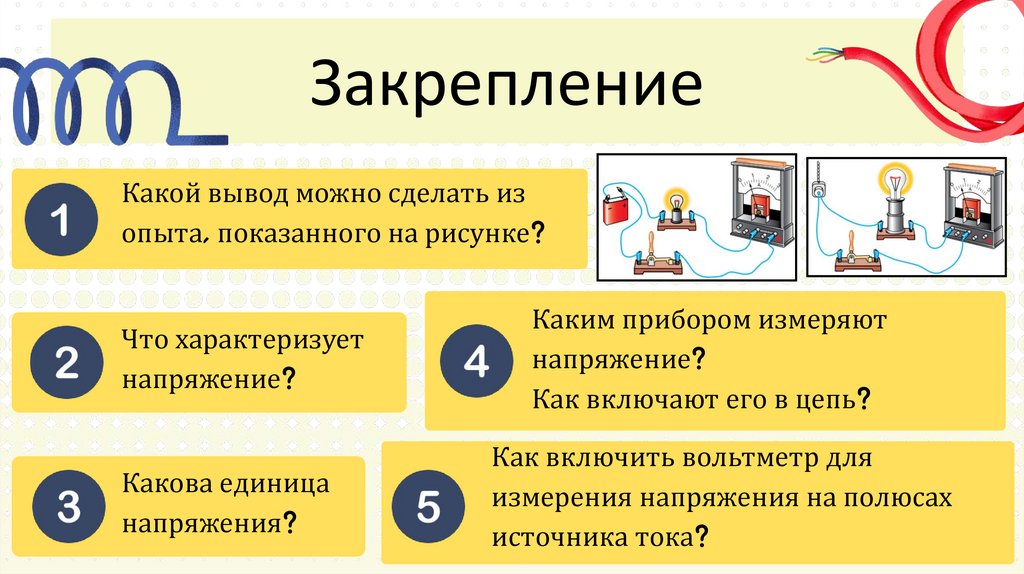

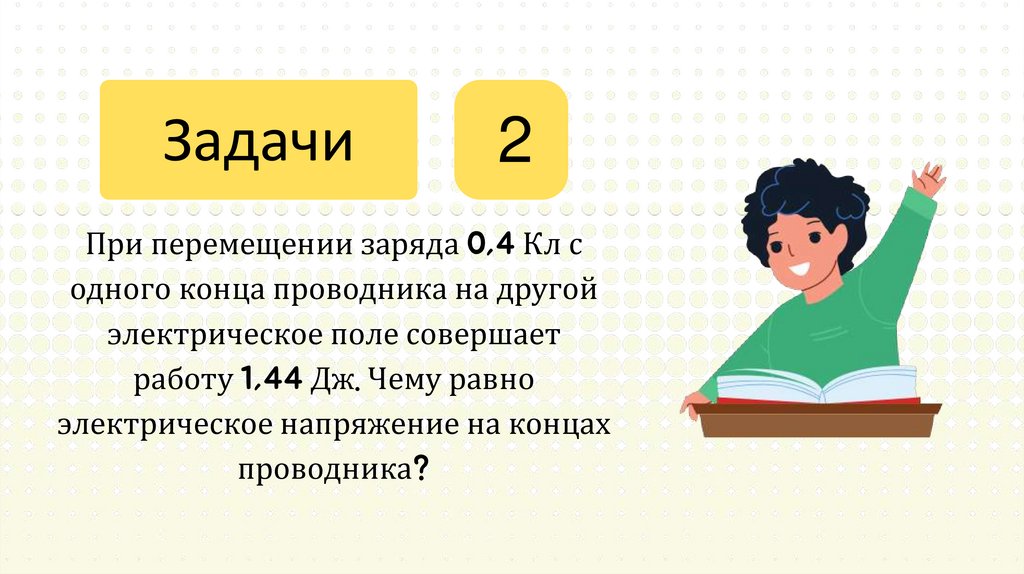

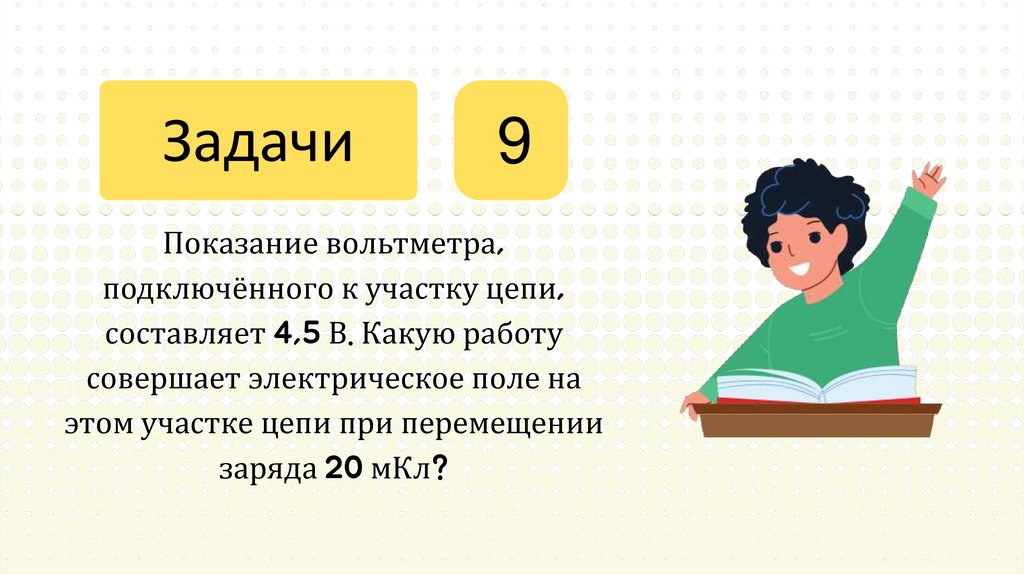

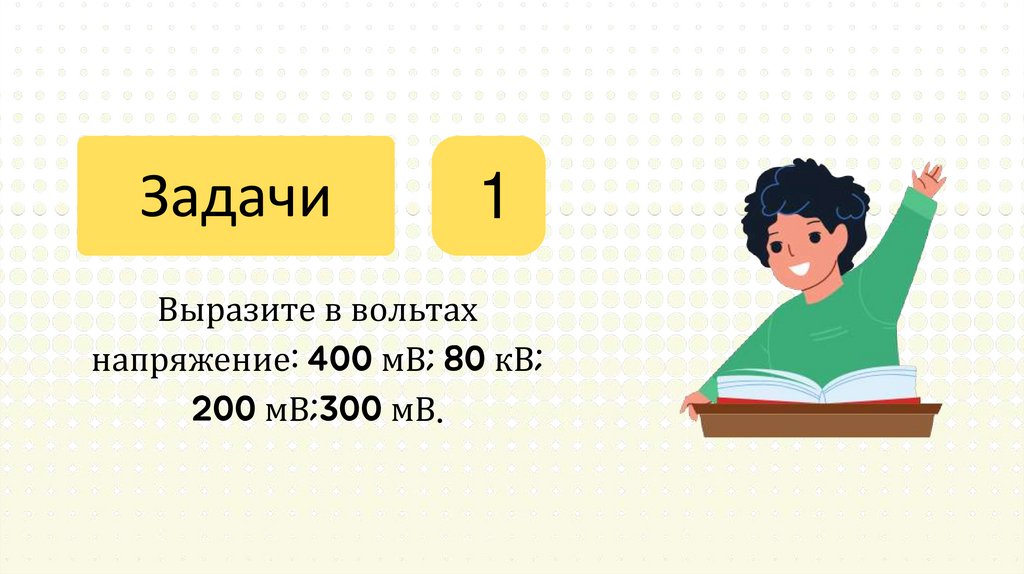

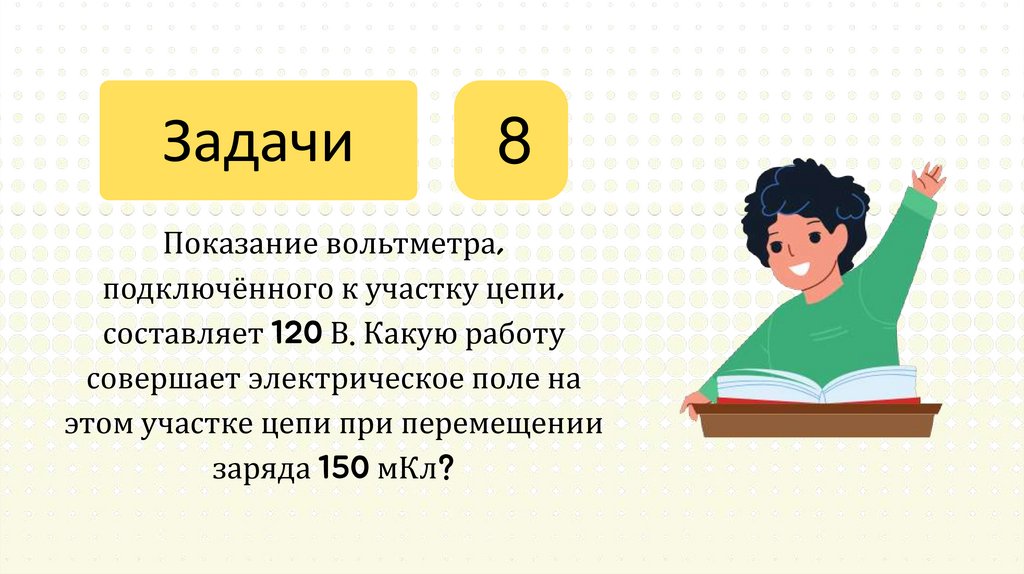

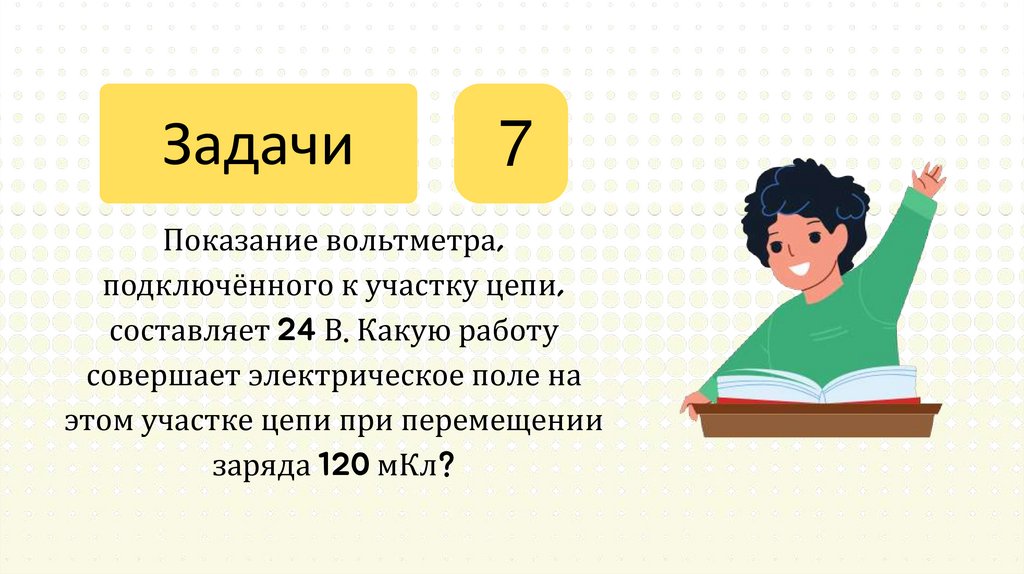

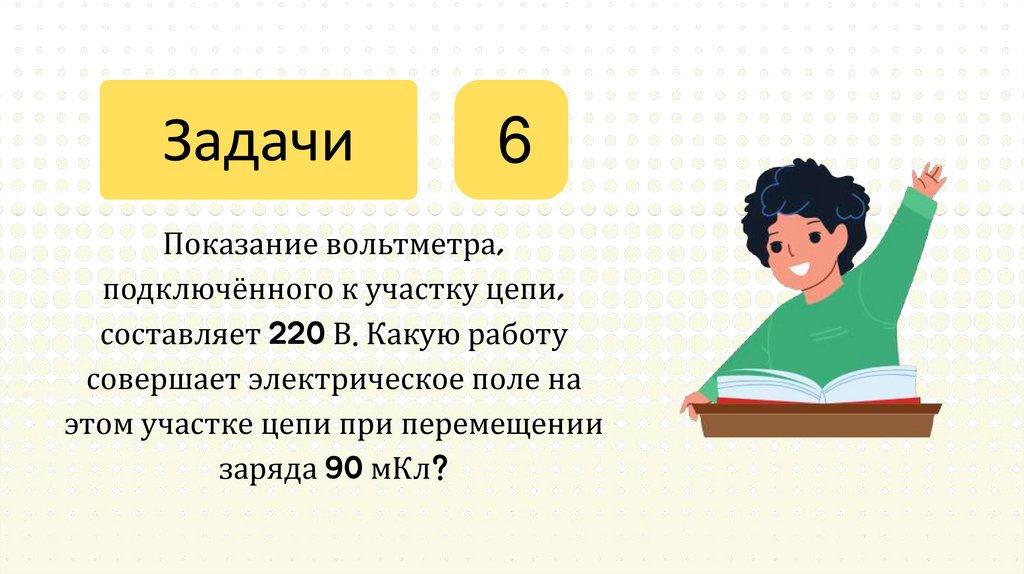

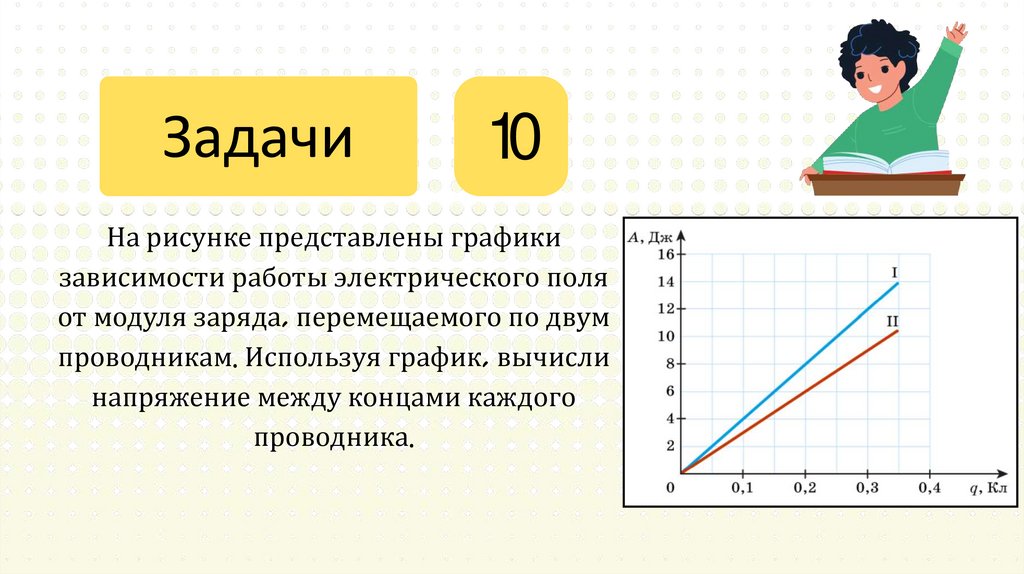

Закрепление
Какой вывод можно сделать из
опыта, показанного на рисунке?
Что характеризует
напряжение?
Каким прибором измеряют
напряжение?
Как включают его в цепь?
Какова единица
напряжения?
Как включить вольтметр для
измерения напряжения на полюсах
источника тока?
