Электрическое напряжение (8 класс)

1.

Муниципальное казённое
общеобразовательное учреждение
Средняя общеобразовательная школа
села Холуй
Южского района Ивановской области
Урок физики в 8 классе по теме
«Электрическое напряжение»
Учитель физики Сироткин М.А.
9:24:25

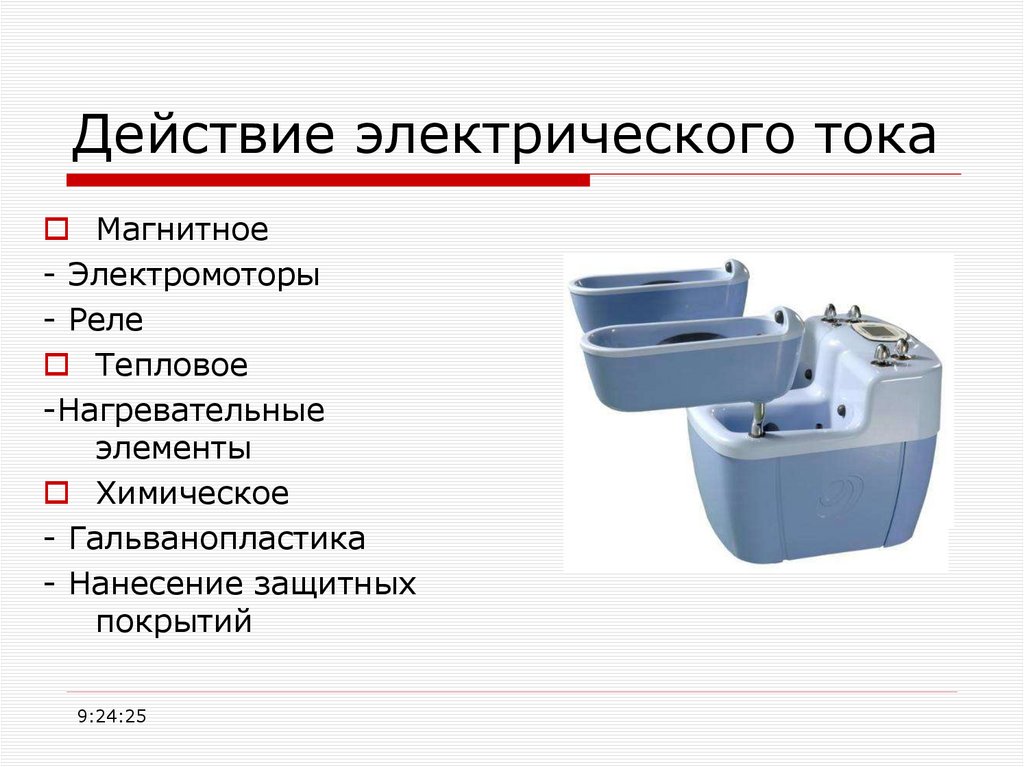

2. Действие электрического тока

Магнитное
- Электромоторы
- Реле
Тепловое
-Нагревательные
элементы
Химическое
- Гальванопластика
- Нанесение защитных
покрытий
9:24:25

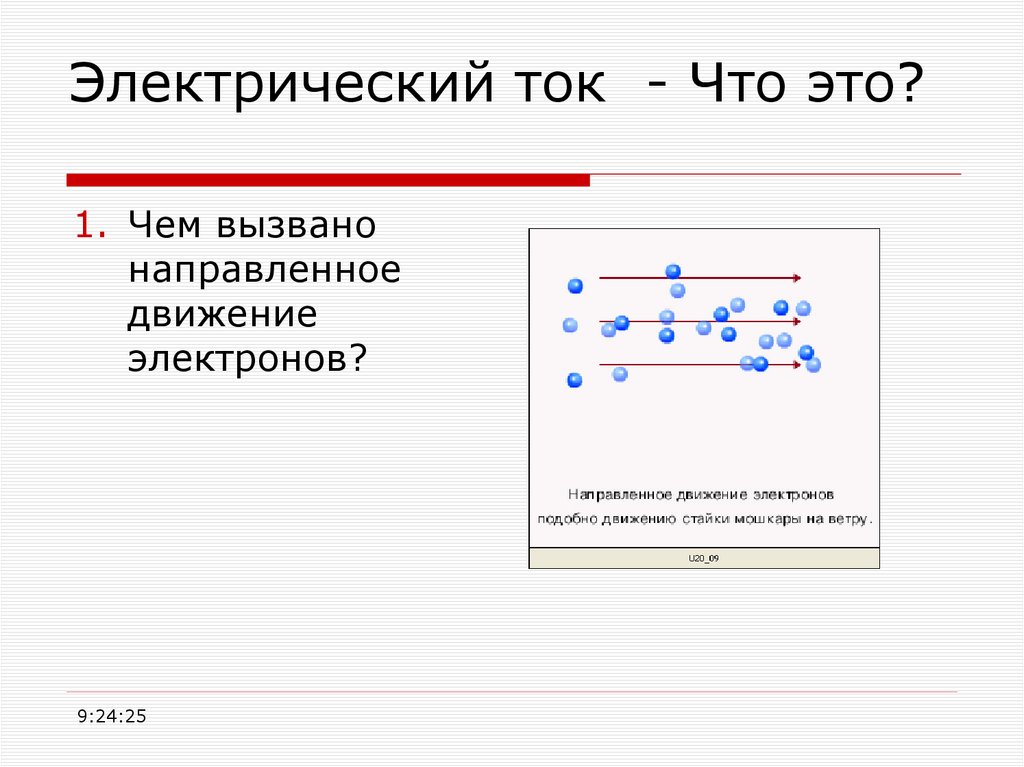

3. Электрический ток - Что это?

1. Чем вызвано
направленное
движение
электронов?
9:24:25

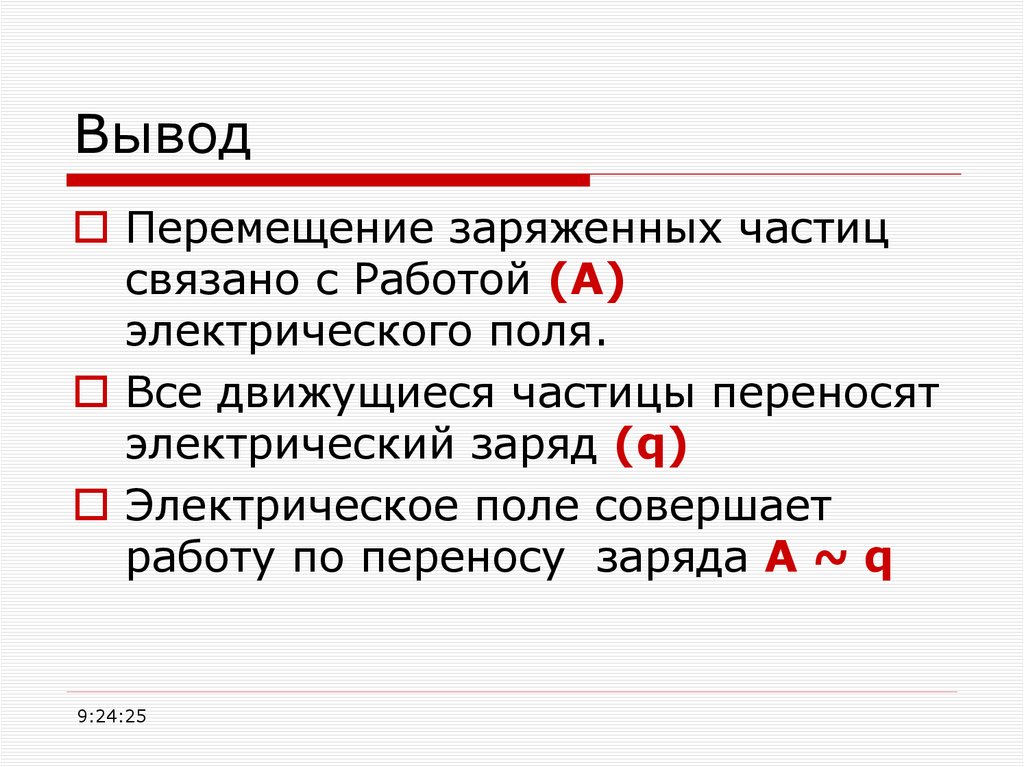

4. Вывод

Перемещение заряженных частиц
связано с Работой (А)
электрического поля.
Все движущиеся частицы переносят
электрический заряд (q)
Электрическое поле совершает
работу по переносу заряда A ~ q
9:24:25

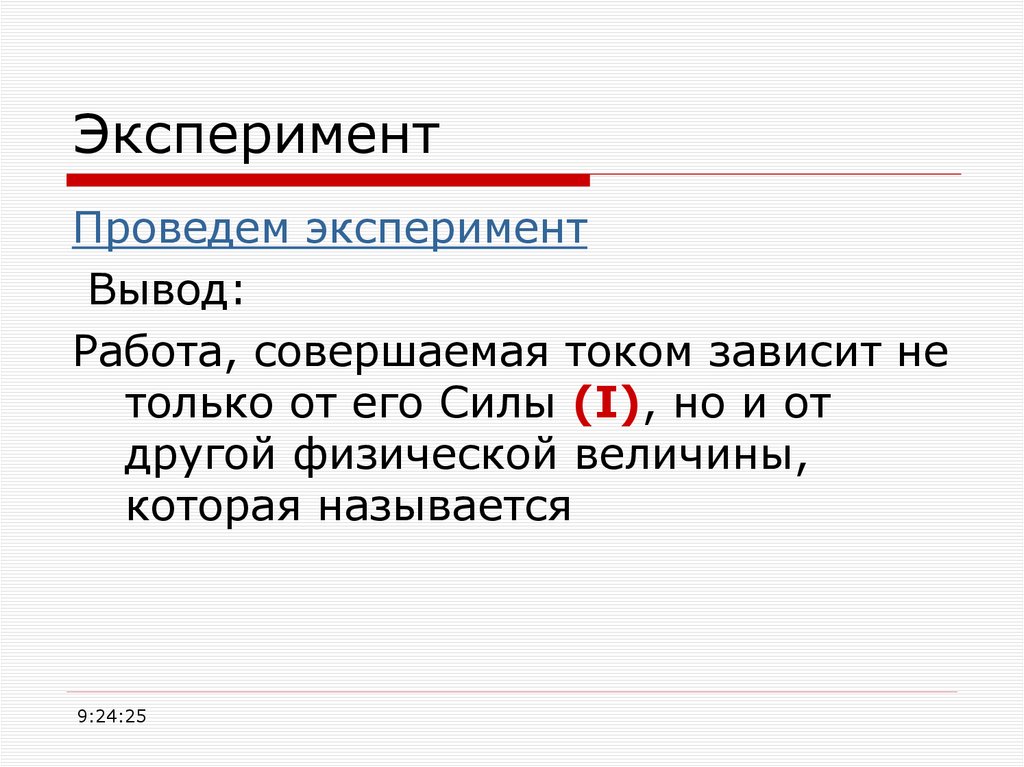

5. Эксперимент

Проведем эксперимент
Вывод:
Работа, совершаемая током зависит не
только от его Силы (I), но и от
другой физической величины,
которая называется
9:24:25

6. Тема нашего Урока:

9:24:25

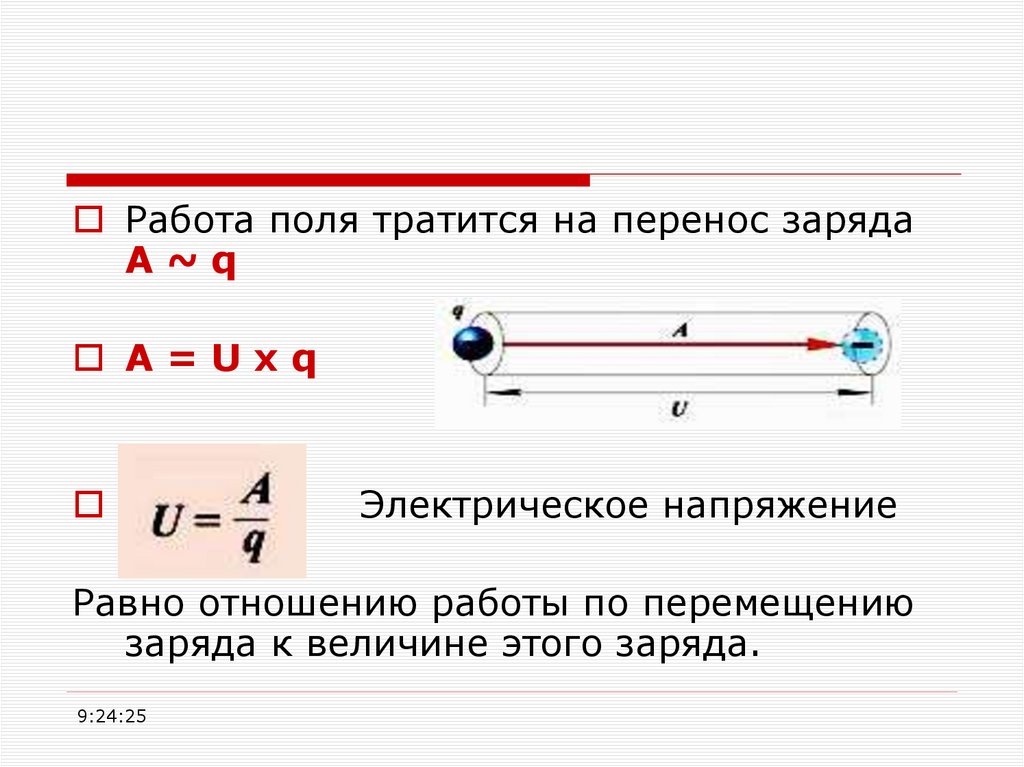

7.

Работа поля тратится на перенос заряда
A~q
А=Uxq
Электрическое напряжение
Равно отношению работы по перемещению
заряда к величине этого заряда.
9:24:25

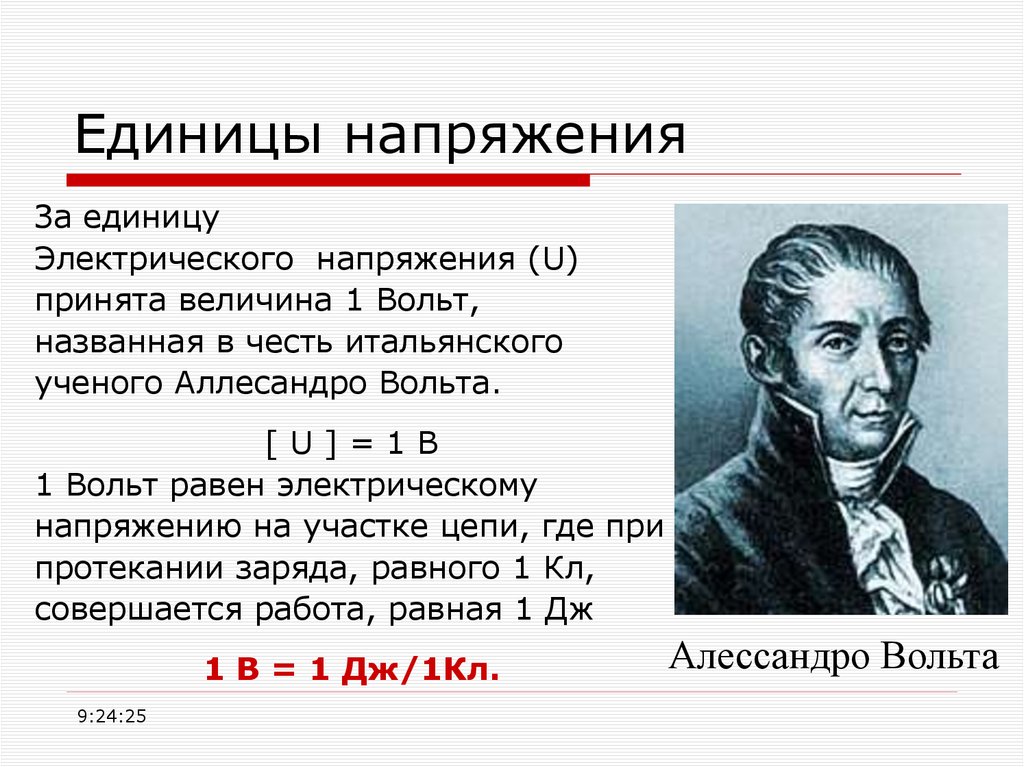

8. Единицы напряжения

За единицу
Электрического напряжения (U)
принята величина 1 Вольт,
названная в честь итальянского
ученого Аллесандро Вольта.
[U]=1B
1 Вольт равен электрическому
напряжению на участке цепи, где при
протекании заряда, равного 1 Кл,
совершается работа, равная 1 Дж
1 В = 1 Дж/1Кл.
9:24:25
Алессандро Вольта

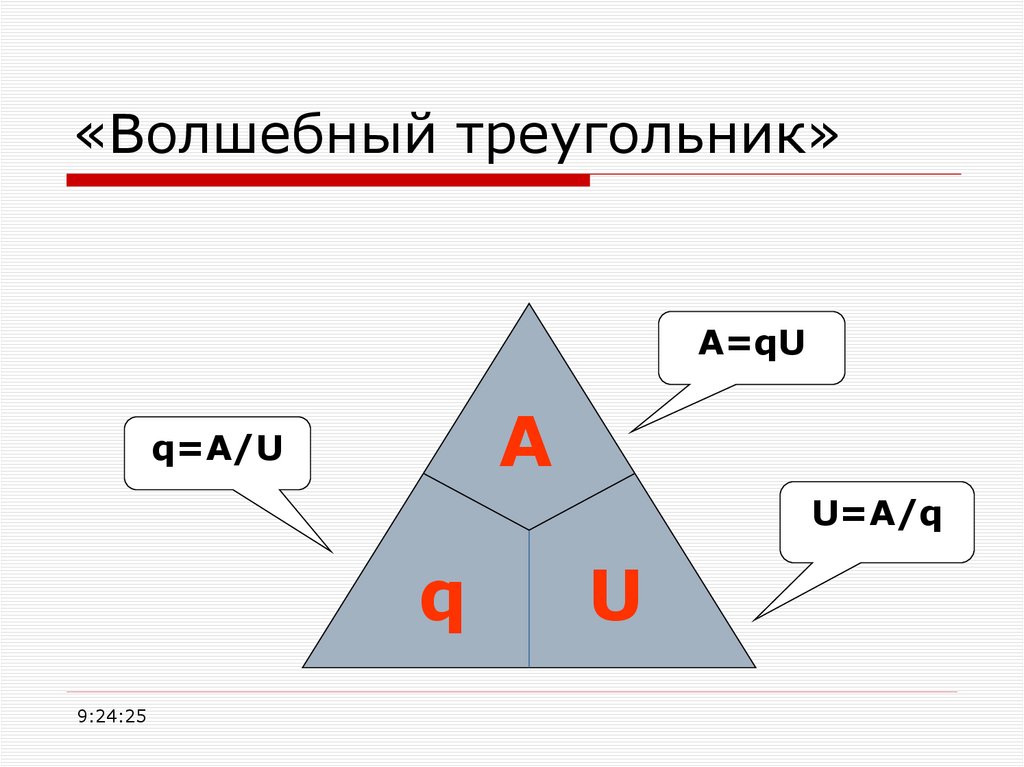

9. «Волшебный треугольник»

A=qU
А
q=A/U
U=A/q
q
9:24:25
U

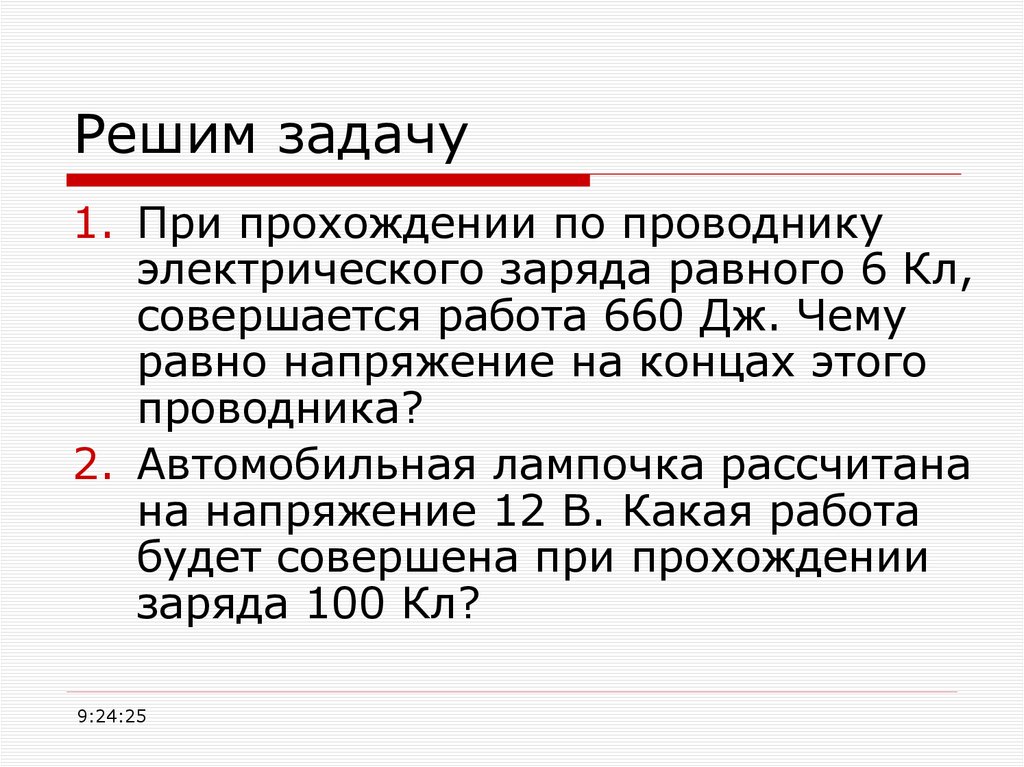

10. Решим задачу

1. При прохождении по проводнику
электрического заряда равного 6 Кл,
совершается работа 660 Дж. Чему
равно напряжение на концах этого
проводника?
2. Автомобильная лампочка рассчитана
на напряжение 12 В. Какая работа
будет совершена при прохождении
заряда 100 Кл?
9:24:25

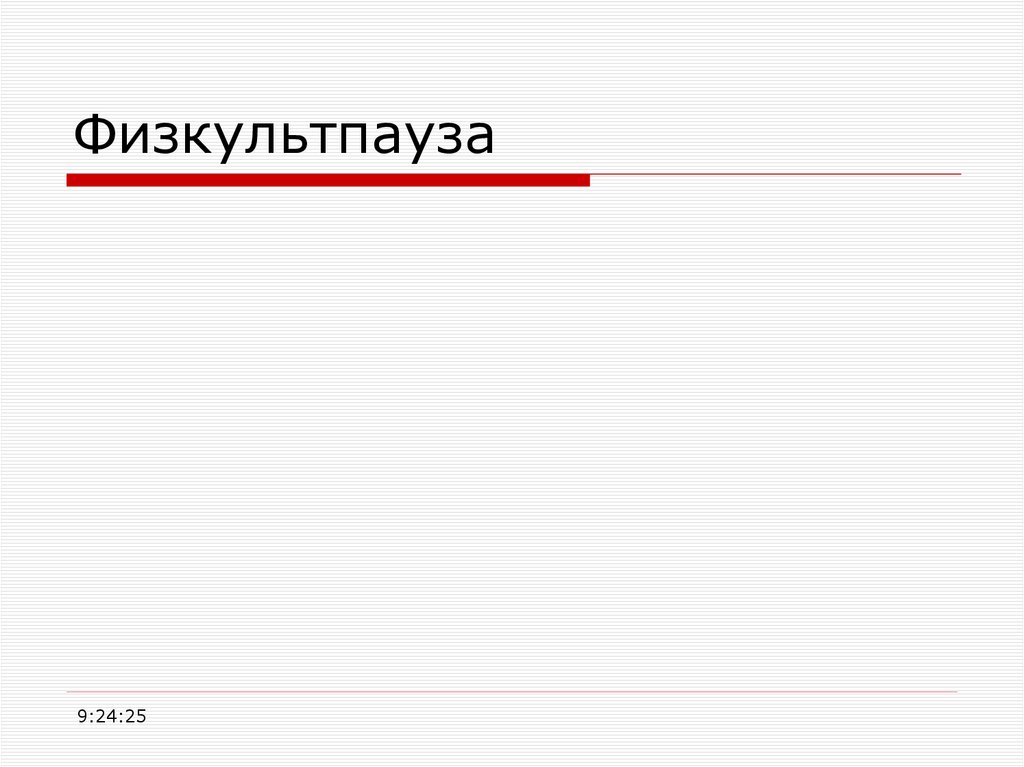

11. Физкультпауза

9:24:25

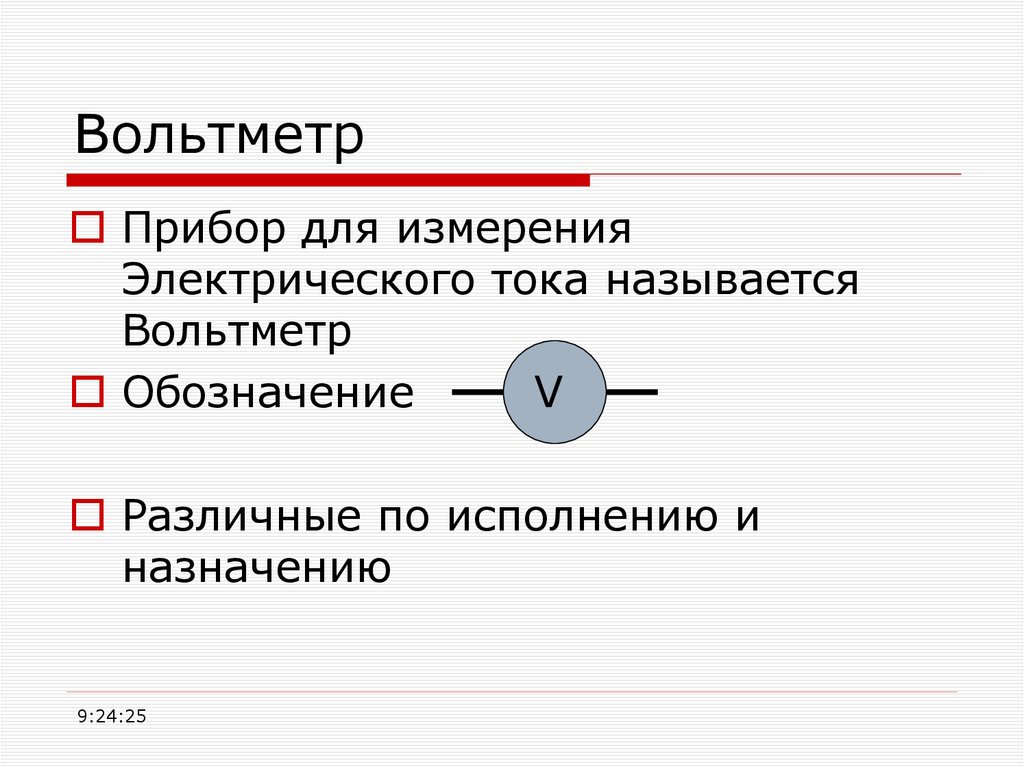

12. Вольтметр

Прибор для измерения
Электрического тока называется
Вольтметр
Обозначение
V
Различные по исполнению и
назначению
9:24:25

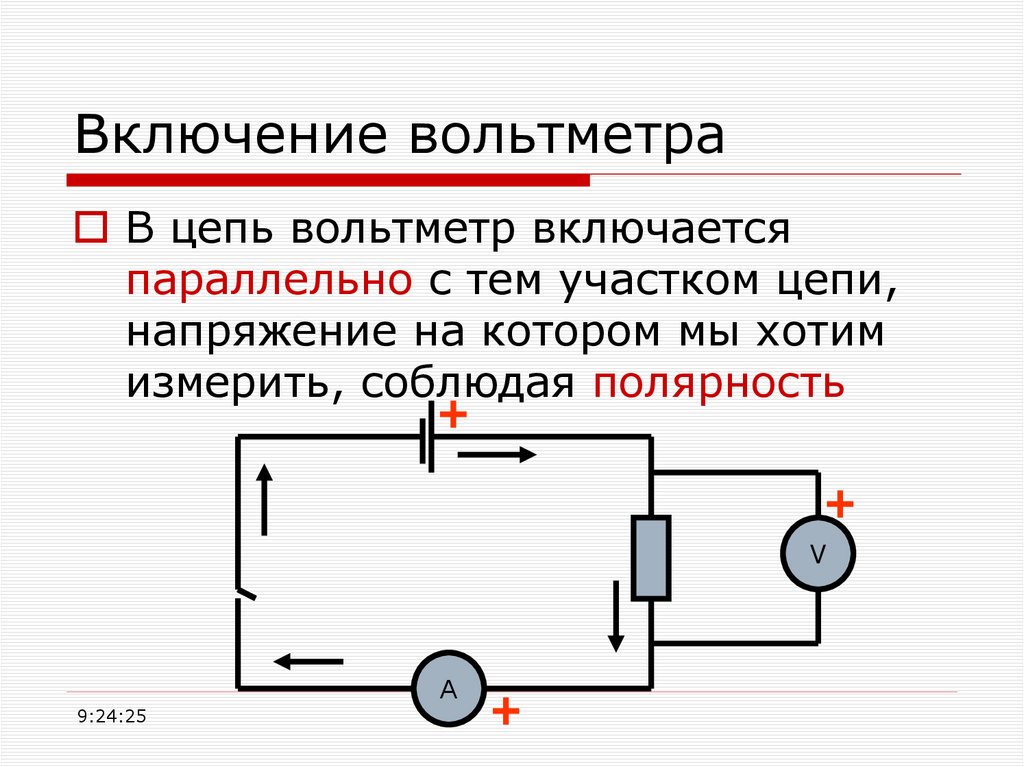

13. Включение вольтметра

В цепь вольтметр включается
параллельно с тем участком цепи,
напряжение на котором мы хотим
измерить, соблюдая полярность
V
А
9:24:25

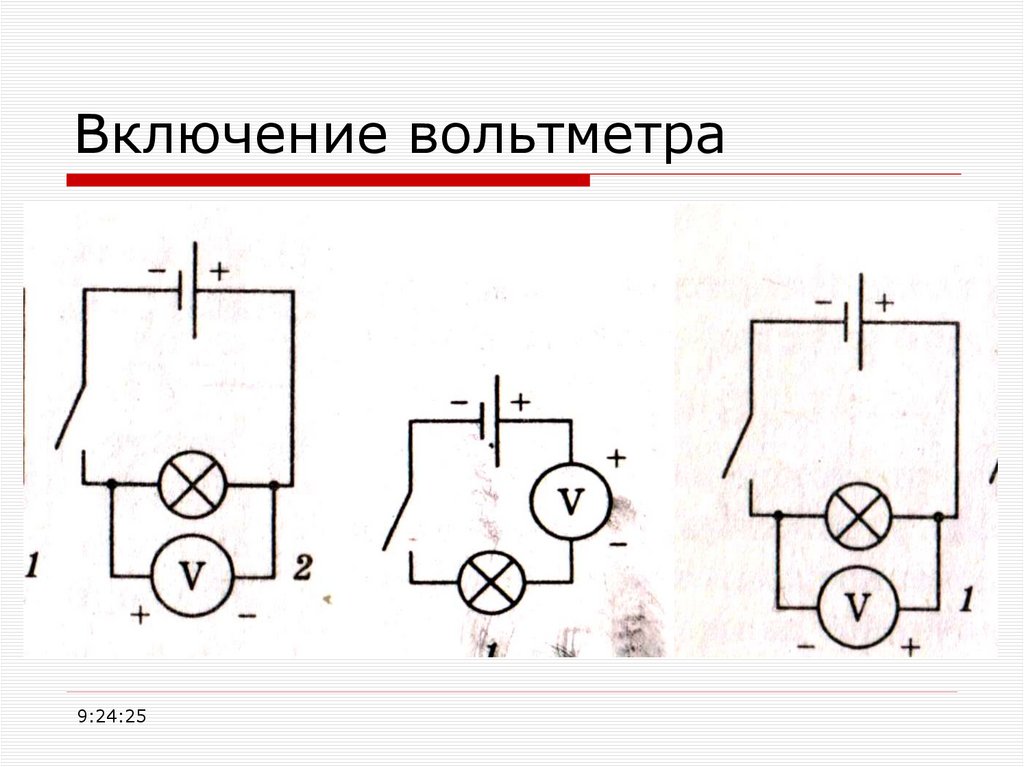

14. Включение вольтметра

9:24:25

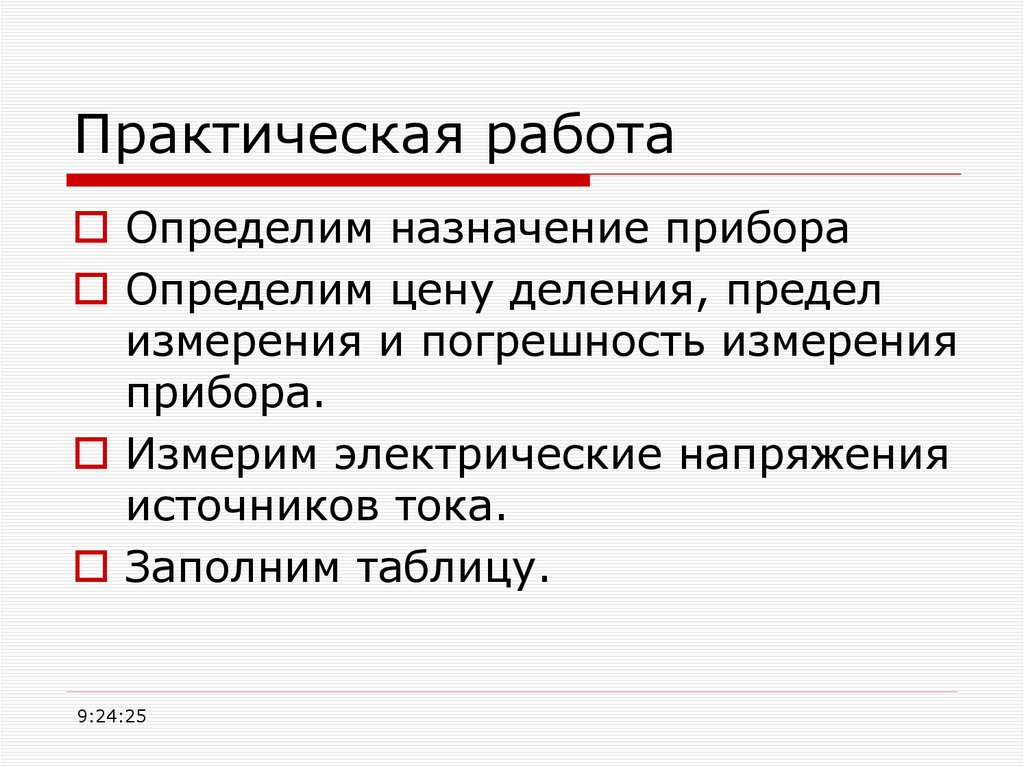

15. Практическая работа

Определим назначение прибора
Определим цену деления, предел
измерения и погрешность измерения
прибора.
Измерим электрические напряжения
источников тока.
Заполним таблицу.
9:24:25

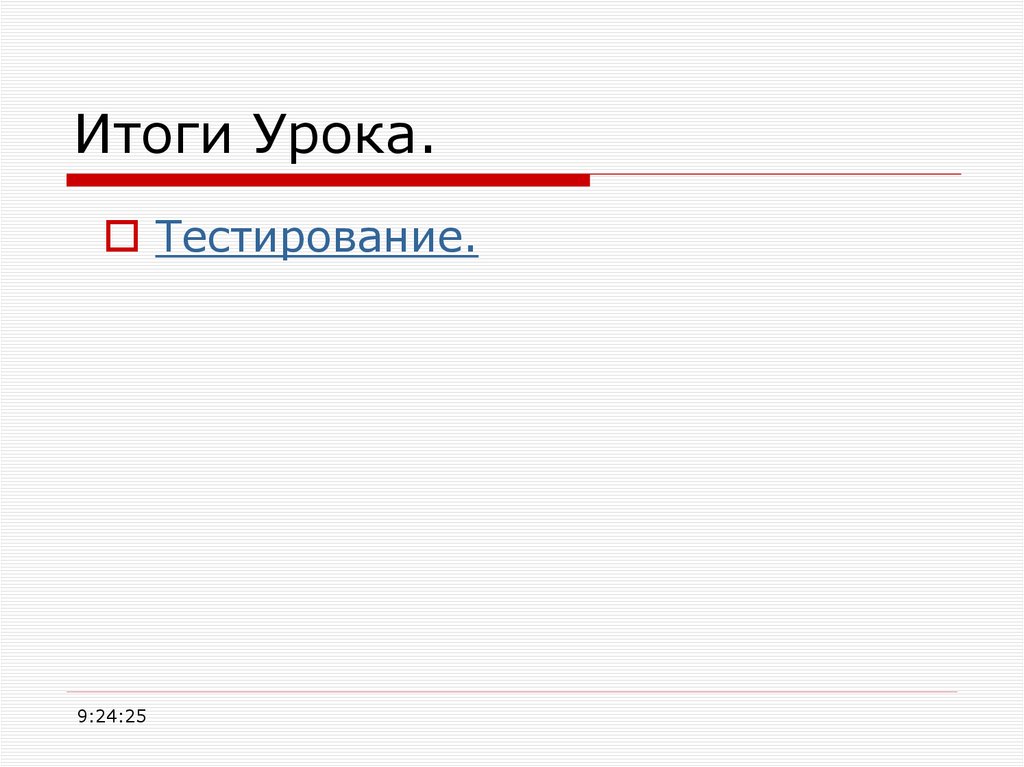

16. Итоги Урока.

Тестирование.
9:24:25

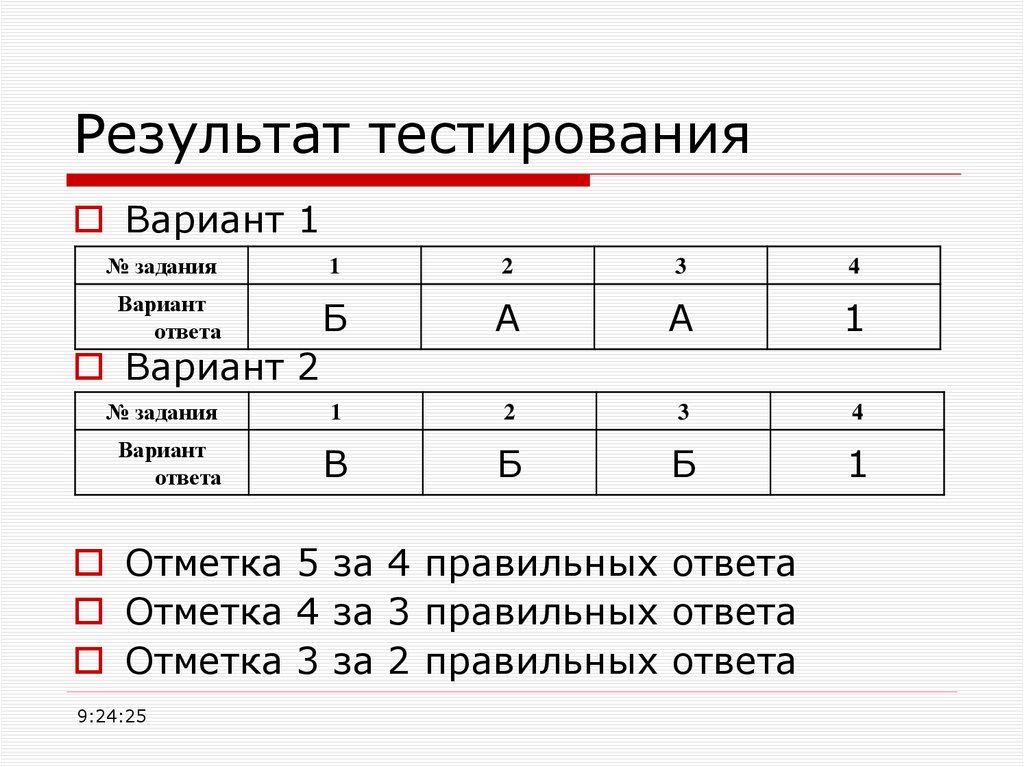

17. Результат тестирования

Вариант 1
№ задания
1
2
3
4
Вариант
ответа
Б
А
А
1
№ задания
1
2
3
4
Вариант
ответа
В
Б
Б
1
Вариант 2
Отметка 5 за 4 правильных ответа
Отметка 4 за 3 правильных ответа
Отметка 3 за 2 правильных ответа
9:24:25

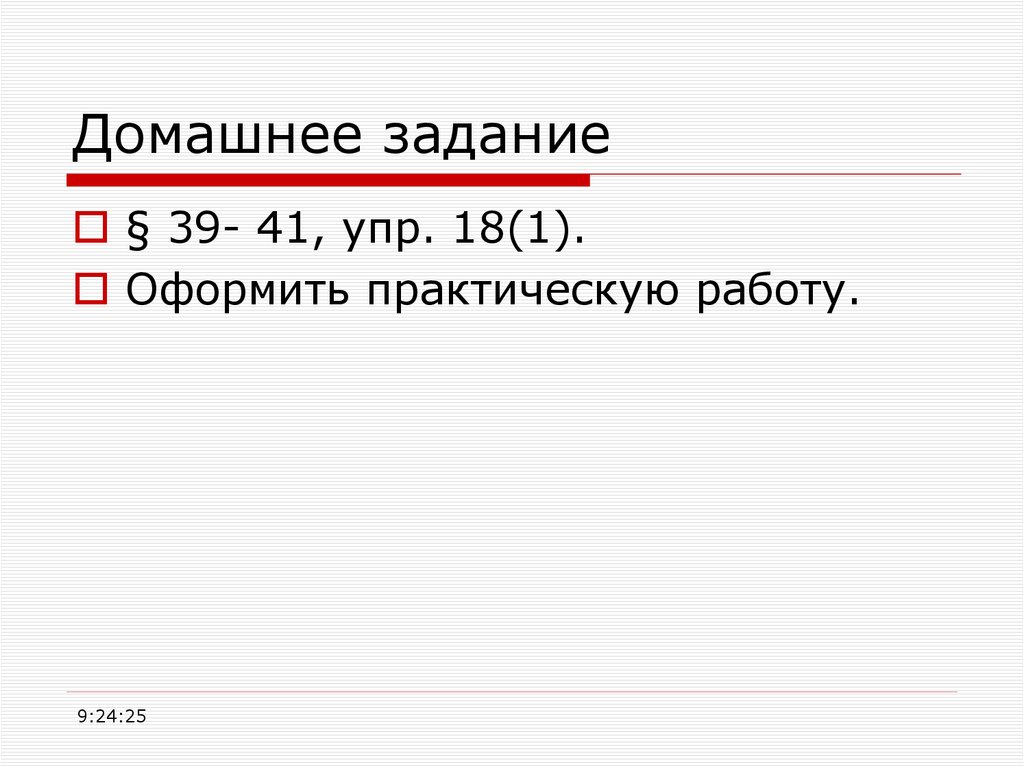

18. Домашнее задание

§ 39- 41, упр. 18(1).
Оформить практическую работу.
9:24:25

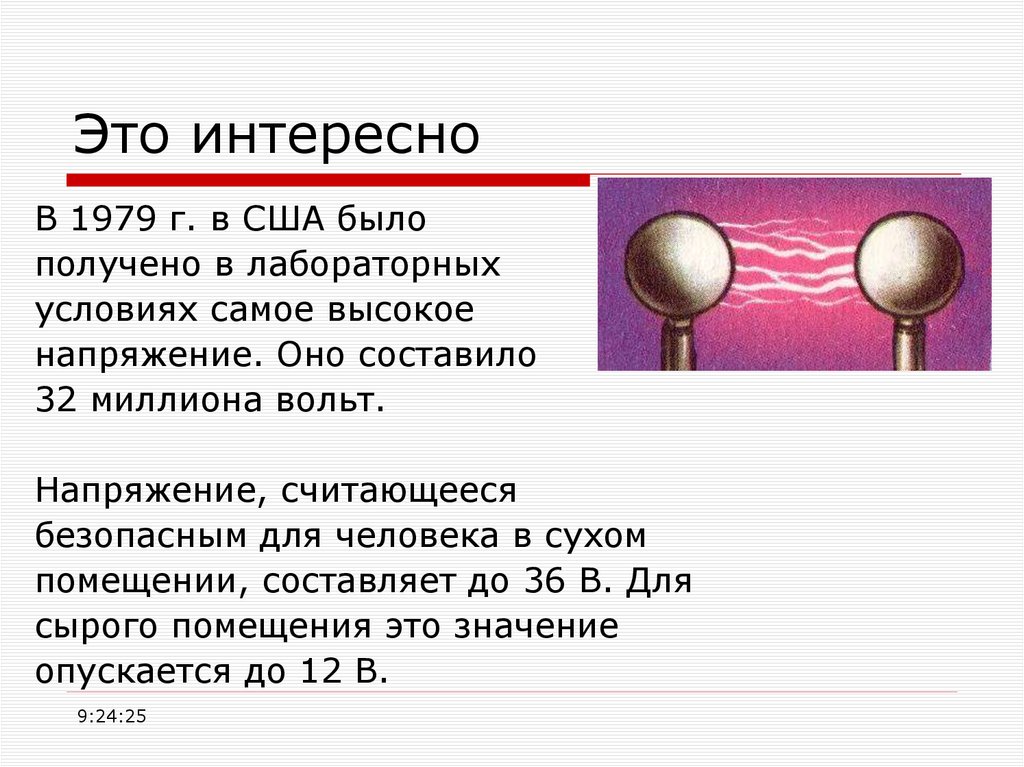

19. Это интересно

В 1979 г. в США было
получено в лабораторных
условиях самое высокое
напряжение. Оно составило
32 миллиона вольт.
Напряжение, считающееся
безопасным для человека в сухом
помещении, составляет до 36 В. Для
сырого помещения это значение
опускается до 12 В.
9:24:25

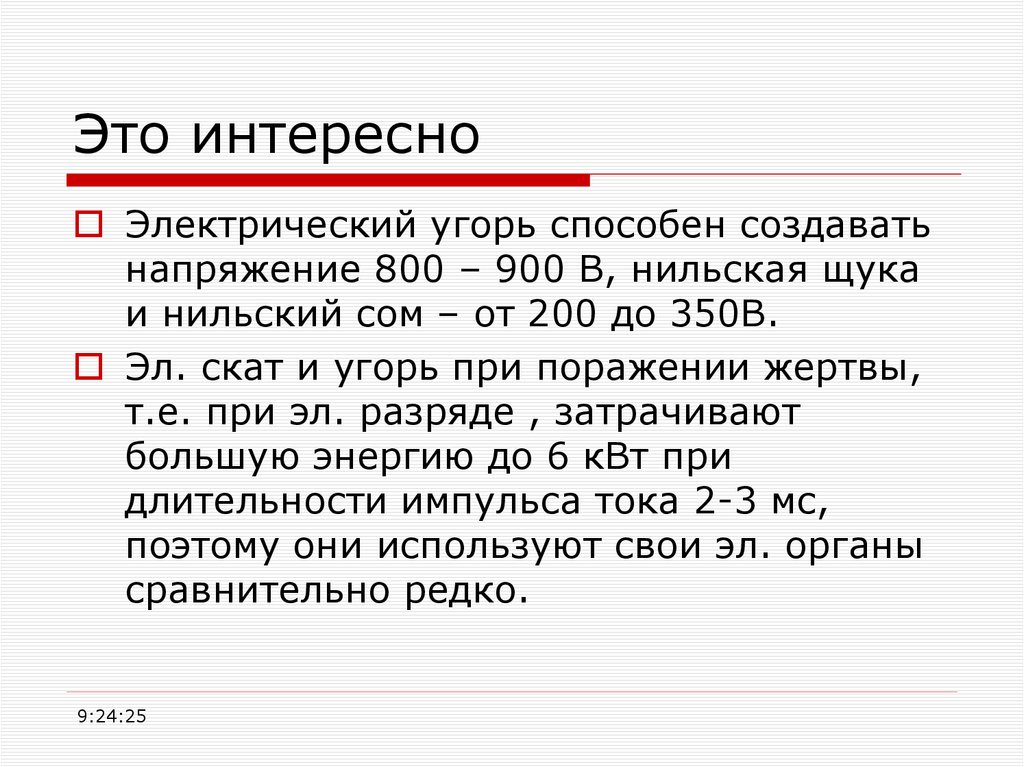

20. Это интересно

Электрический угорь способен создавать
напряжение 800 – 900 В, нильская щука
и нильский сом – от 200 до 350В.
Эл. скат и угорь при поражении жертвы,
т.е. при эл. разряде , затрачивают
большую энергию до 6 кВт при
длительности импульса тока 2-3 мс,
поэтому они используют свои эл. органы
сравнительно редко.
9:24:25

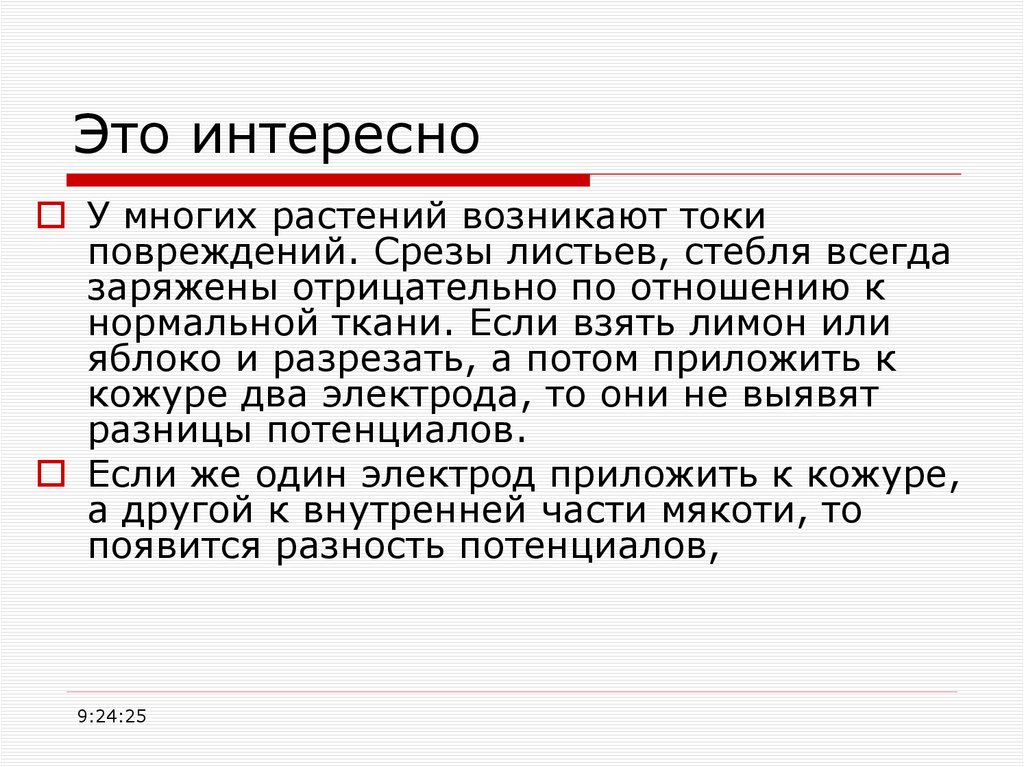

21. Это интересно

У многих растений возникают токи
повреждений. Срезы листьев, стебля всегда
заряжены отрицательно по отношению к
нормальной ткани. Если взять лимон или
яблоко и разрезать, а потом приложить к
кожуре два электрода, то они не выявят
разницы потенциалов.
Если же один электрод приложить к кожуре,
а другой к внутренней части мякоти, то
появится разность потенциалов,
9:24:25

22. Это интересно.

Напряжение между
облаками во время грозы
может достигать 100
миллионов вольт.
При поглаживании кошки
напряжение может
достигать 800 вольт.
9:24:25
