Военная топография
2
Тема № 1
Местность как элемент боевой обстановки
Занятие № 2
Ориентирование на местности без карты

3.

Учебные вопросы
1. Определение направлений
азимутов по компасу.
3
и
магнитных
2. Определение направлений по небесным
светилам.
3. Определение сторон горизонта по признакам
местных предметов.
4. Особенности ориентирования в различных
условиях.

4.

Литература
4
1. Боевой устав Сухопутных войск, часть 3 (взвод,
отделение, танк). – М: Воениздат, 2019. – 232 с.
2. Филатов В.Н. Военная топография: учебник. –
М.: Воениздат, 2008. – 520 с.

5.

Контрольные вопросы по теме
5

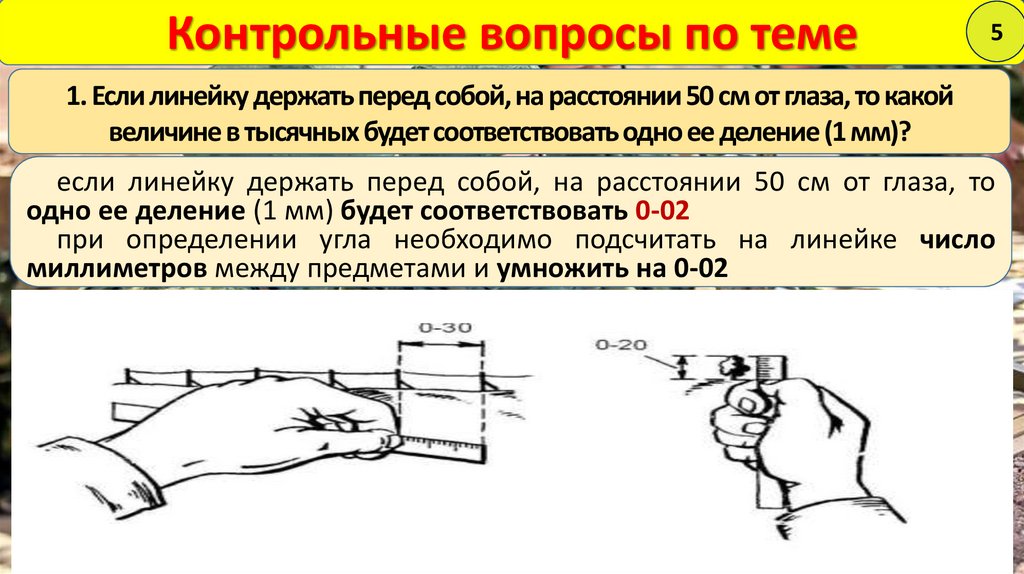

1. Если линейку держать перед собой, на расстоянии 50 см от глаза, то какой
величине в тысячных будет соответствовать одно ее деление (1 мм)?
если линейку держать перед собой, на расстоянии 50 см от глаза, то
одно ее деление (1 мм) будет соответствовать 0-02
при определении угла необходимо подсчитать на линейке число
миллиметров между предметами и умножить на 0-02

6.

Контрольные вопросы по теме
6

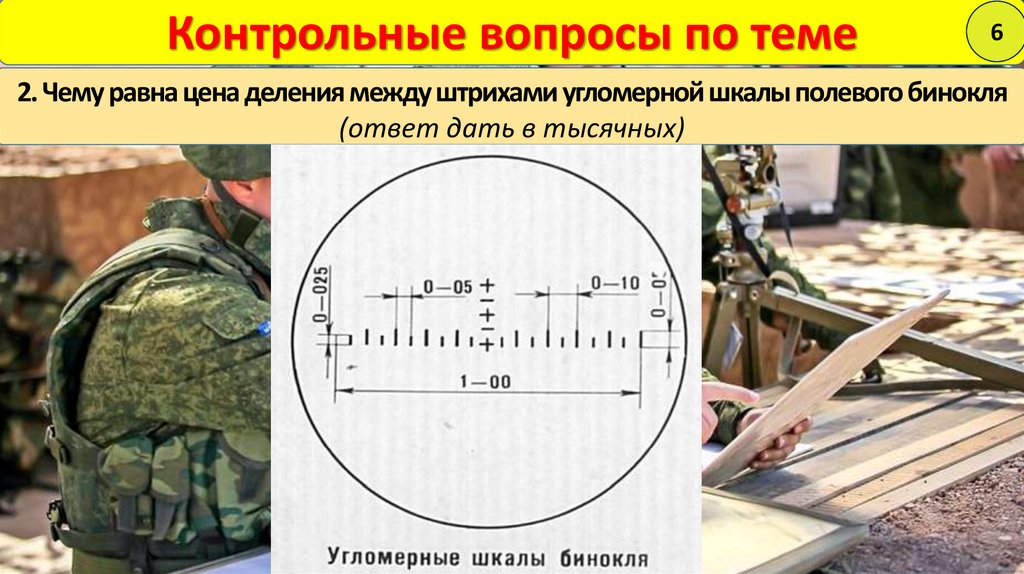

2. Чему равна цена деления между штрихами угломерной шкалы полевого бинокля
(ответ дать в тысячных)

7.

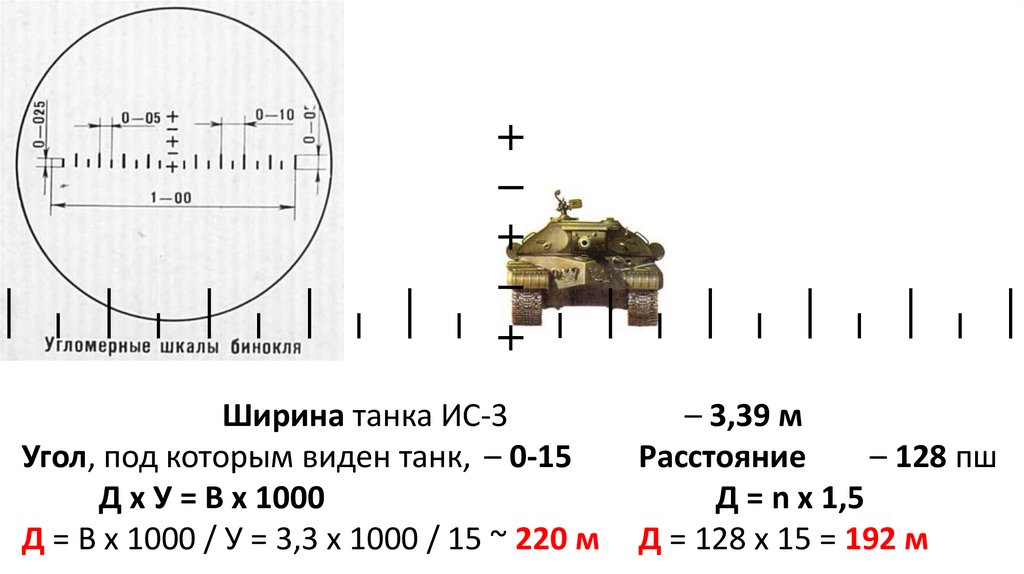

Ширина танка ИС-3
Угол, под которым виден танк, – 0-15
Д х У = В х 1000
Д = В х 1000 / У = 3,3 х 1000 / 15 ~ 220 м
– 3,39 м
Расстояние
– 128 пш
Д = n х 1,5
Д = 128 х 15 = 192 м

8.

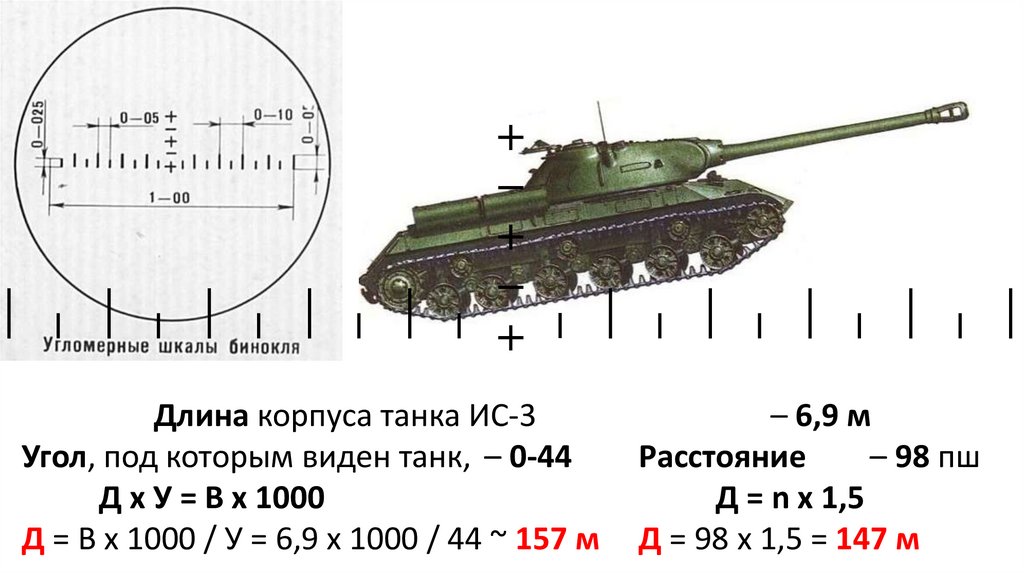

Длина корпуса танка ИС-3
Угол, под которым виден танк, – 0-44
Д х У = В х 1000
Д = В х 1000 / У = 6,9 х 1000 / 44 ~ 157 м
– 6,9 м
Расстояние
– 98 пш
Д = n х 1,5
Д = 98 х 1,5 = 147 м

9.

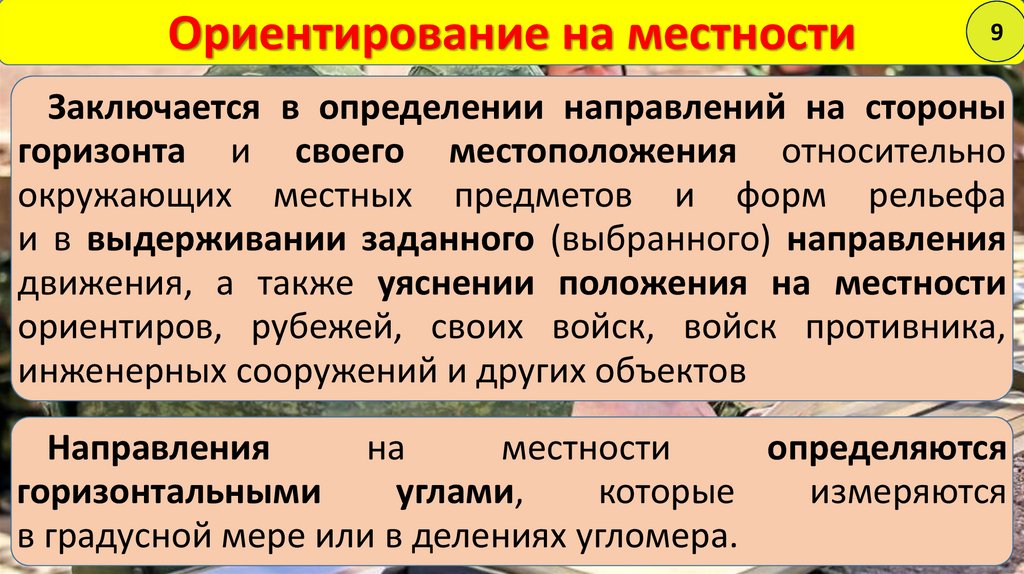

Ориентирование на местности
9
Заключается в определении направлений на стороны
горизонта и своего местоположения относительно
окружающих местных предметов и форм рельефа
и в выдерживании заданного (выбранного) направления
движения, а также уяснении положения на местности
ориентиров, рубежей, своих войск, войск противника,
инженерных сооружений и других объектов
Направления
на
местности
определяются
горизонтальными
углами,
которые
измеряются
в градусной мере или в делениях угломера.

10.

Ориентирование без карты
10
Ориентирование – определение сторон горизонта и своего
местоположения на местности относительно назначенных
(выбранных) ориентиров
по магнитному компасу
по небесным светилам
по признакам местных предметов

11.

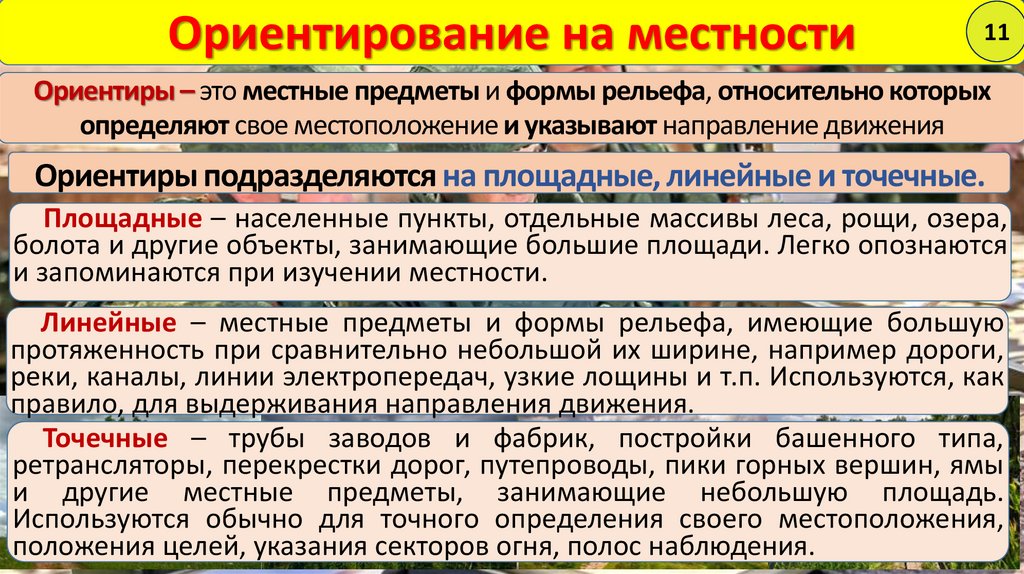

Ориентирование на местности
11
Ориентиры – это местные предметы и формы рельефа, относительно которых
определяют свое местоположение и указывают направление движения
Ориентиры подразделяются на площадные, линейные и точечные.
Площадные – населенные пункты, отдельные массивы леса, рощи, озера,
болота и другие объекты, занимающие большие площади. Легко опознаются
и запоминаются при изучении местности.
Линейные – местные предметы и формы рельефа, имеющие большую
протяженность при сравнительно небольшой их ширине, например дороги,
реки, каналы, линии электропередач, узкие лощины и т.п. Используются, как
правило, для выдерживания направления движения.
Точечные – трубы заводов и фабрик, постройки башенного типа,
ретрансляторы, перекрестки дорог, путепроводы, пики горных вершин, ямы
и другие местные предметы, занимающие небольшую площадь.
Используются обычно для точного определения своего местоположения,
положения целей, указания секторов огня, полос наблюдения.

12.

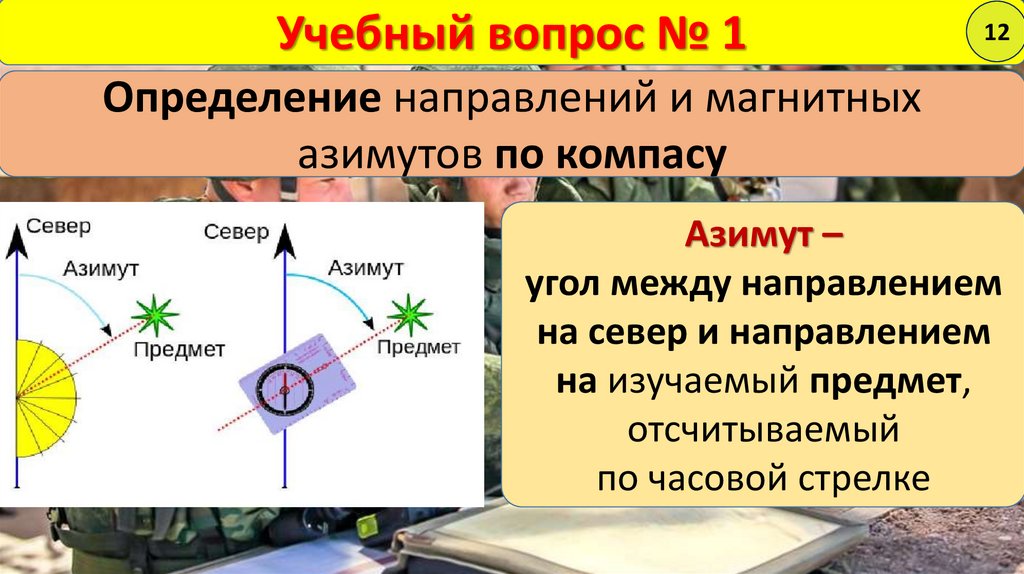

Учебный вопрос № 1
12
Определение направлений и магнитных
азимутов по компасу
Азимут –
угол между направлением
на север и направлением
на изучаемый предмет,
отсчитываемый
по часовой стрелке

13.

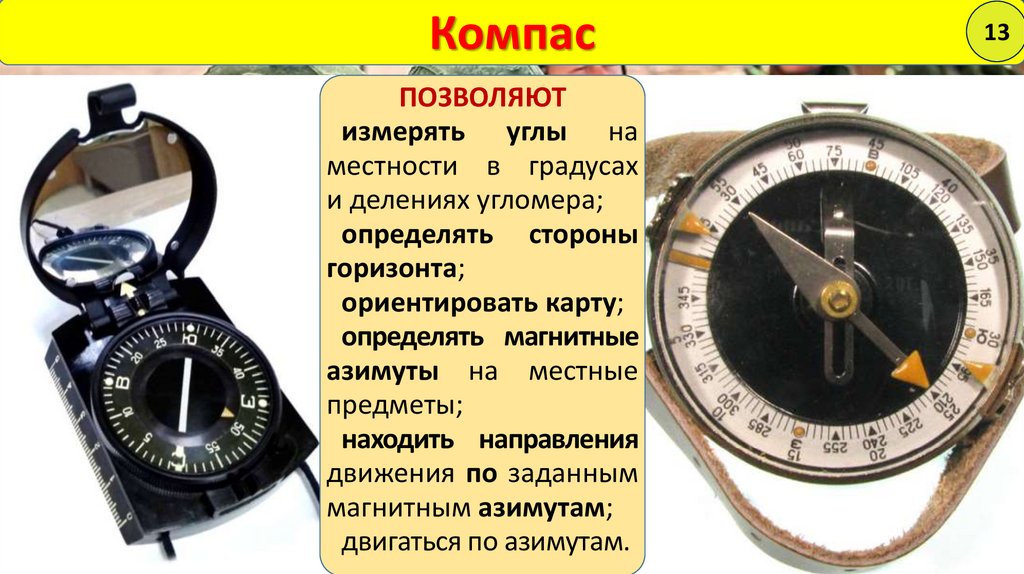

Компас
ПОЗВОЛЯЮТ
измерять углы на
местности в градусах
и делениях угломера;
определять стороны
горизонта;
ориентировать карту;
определять магнитные
азимуты на местные
предметы;
находить направления
движения по заданным
магнитным азимутам;
двигаться по азимутам.
13

14.

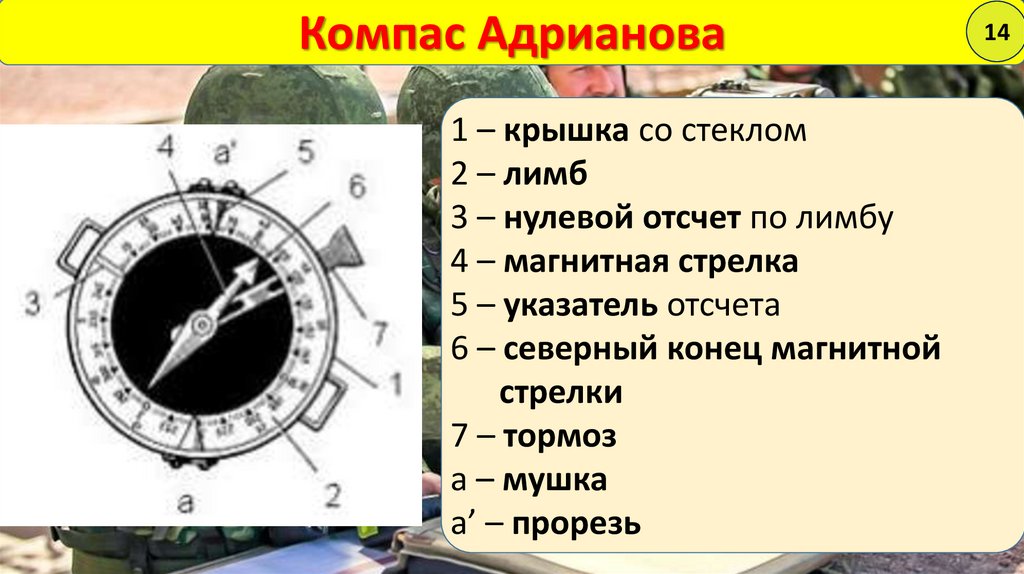

Компас Адрианова
1 – крышка со стеклом
2 – лимб
3 – нулевой отсчет по лимбу
4 – магнитная стрелка
5 – указатель отсчета
6 – северный конец магнитной
стрелки
7 – тормоз
а – мушка
а’ – прорезь
14

15.

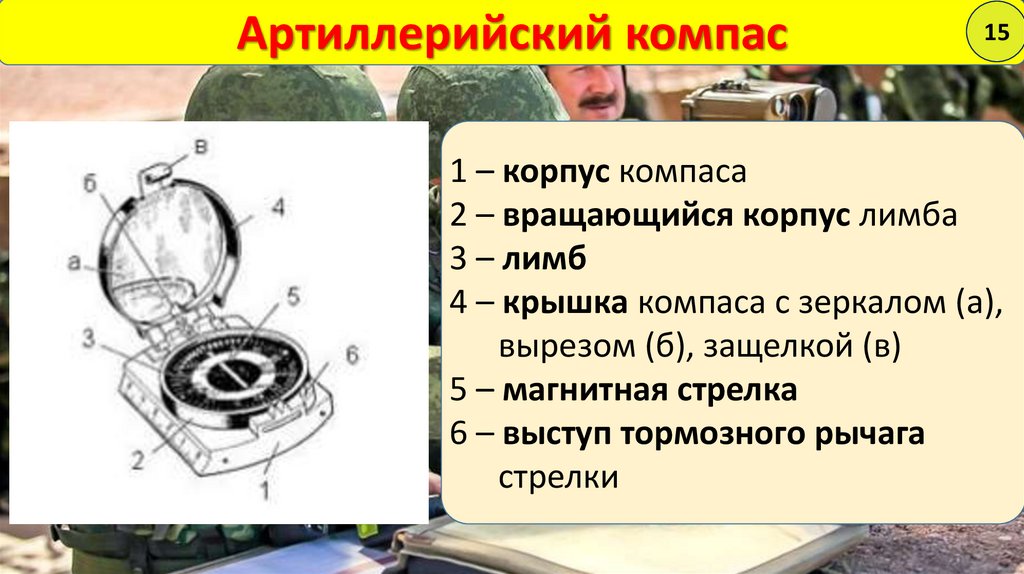

Артиллерийский компас
15
1 – корпус компаса
2 – вращающийся корпус лимба
3 – лимб
4 – крышка компаса с зеркалом (а),
вырезом (б), защелкой (в)
5 – магнитная стрелка
6 – выступ тормозного рычага
стрелки

16.

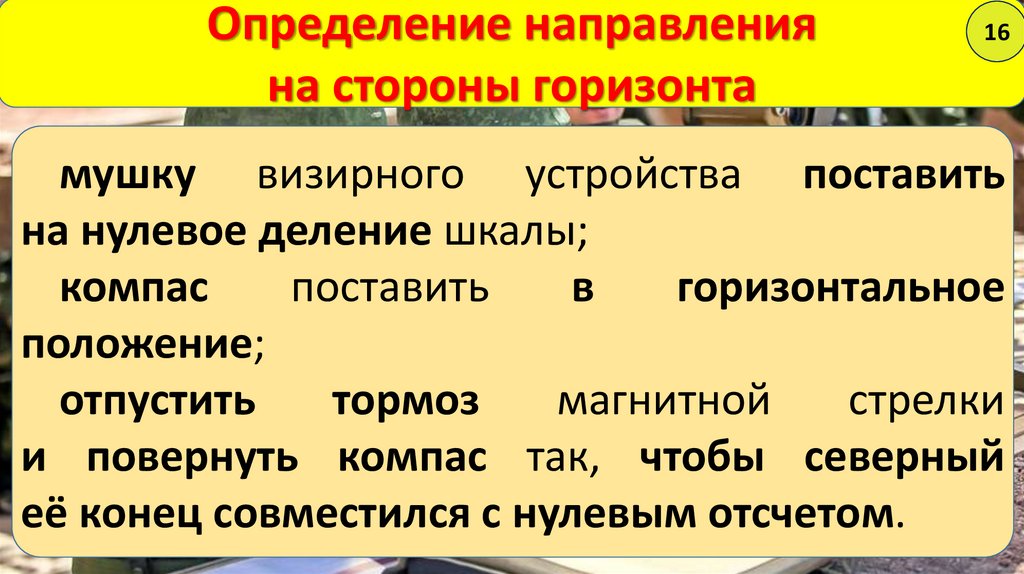

Определение направления
на стороны горизонта
16
мушку визирного устройства поставить
на нулевое деление шкалы;
компас
поставить
в
горизонтальное
положение;
отпустить
тормоз
магнитной
стрелки
и повернуть компас так, чтобы северный
её конец совместился с нулевым отсчетом.

17.

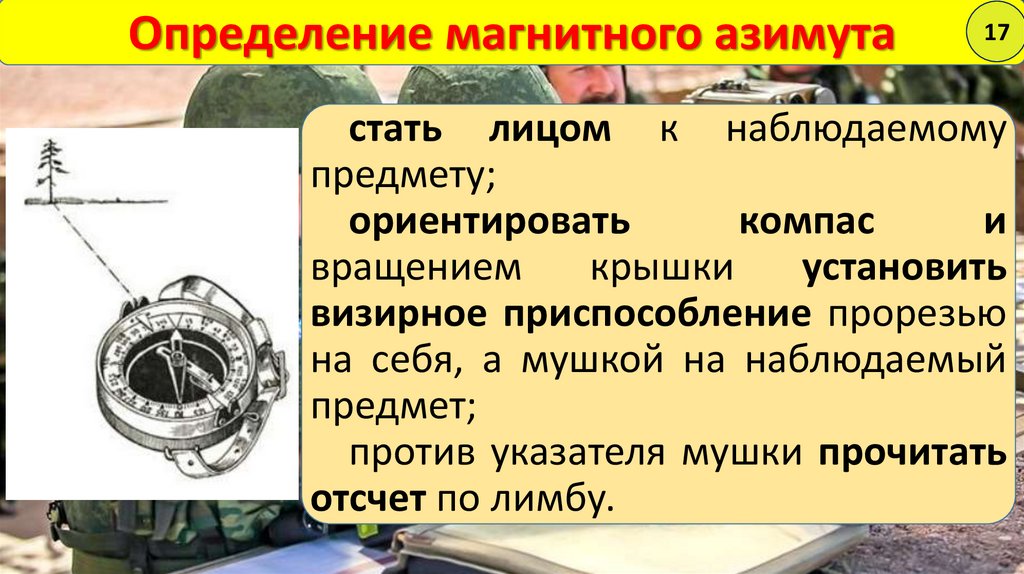

Определение магнитного азимута
17
стать лицом к наблюдаемому
предмету;
ориентировать
компас
и
вращением
крышки
установить
визирное приспособление прорезью
на себя, а мушкой на наблюдаемый
предмет;
против указателя мушки прочитать
отсчет по лимбу.

18.

Учебный вопрос № 2
Определение направлений по небесным светилам
18

19.

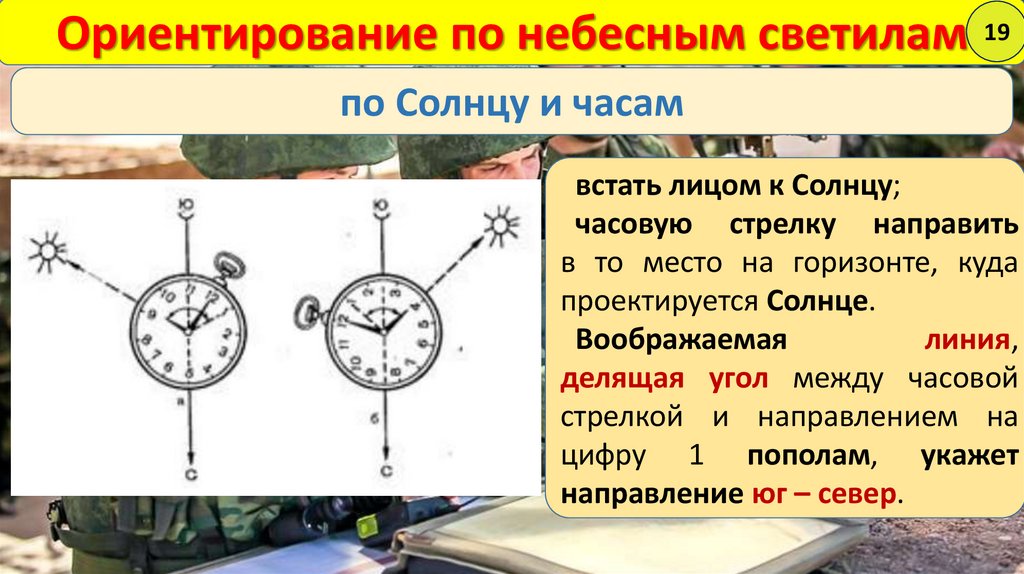

Ориентирование по небесным светилам 19
по Солнцу и часам
встать лицом к Солнцу;
часовую стрелку направить
в то место на горизонте, куда
проектируется Солнце.
Воображаемая
линия,
делящая угол между часовой
стрелкой и направлением на
цифру 1 пополам, укажет
направление юг – север.

20.

Ориентирование по небесным светилам 20
по Солнцу и вешке

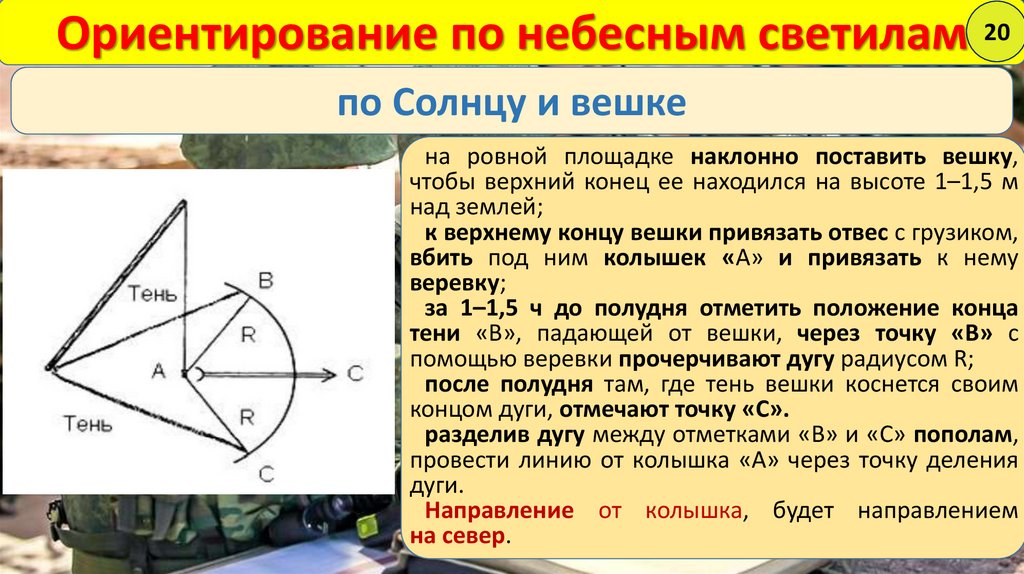

на ровной площадке наклонно поставить вешку,
чтобы верхний конец ее находился на высоте 1–1,5 м
над землей;
к верхнему концу вешки привязать отвес с грузиком,
вбить под ним колышек «А» и привязать к нему
веревку;
за 1–1,5 ч до полудня отметить положение конца
тени «В», падающей от вешки, через точку «В» с
помощью веревки прочерчивают дугу радиусом R;
после полудня там, где тень вешки коснется своим
концом дуги, отмечают точку «С».
разделив дугу между отметками «В» и «С» пополам,
провести линию от колышка «А» через точку деления
дуги.
Направление от колышка, будет направлением
на север.

21.

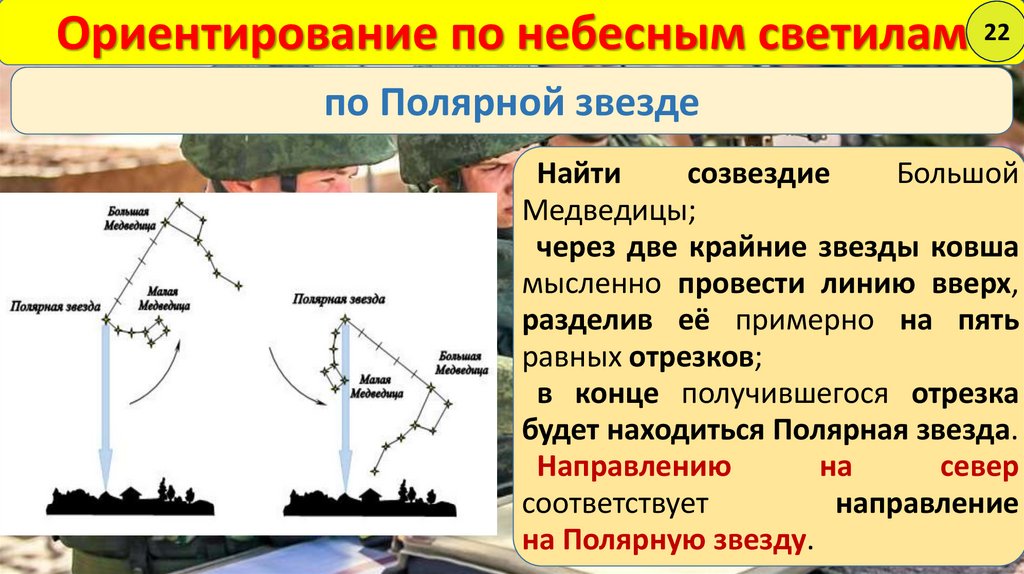

Ориентирование по небесным светилам 22
по Полярной звезде
Найти
созвездие
Большой
Медведицы;
через две крайние звезды ковша
мысленно провести линию вверх,
разделив её примерно на пять
равных отрезков;
в конце получившегося отрезка
будет находиться Полярная звезда.
Направлению
на
север
соответствует
направление
на Полярную звезду.

22.

Учебный вопрос № 3
Определение направлений
по признакам местных предметов
23

23.

По признакам местных предметов
24
северная сторона деревьев – грубее и темнее;
после дождя ствол сосны чернеет с севера;
смола больше выступает на южной стороне ствола хвойных деревьев;
у отдельно стоящих деревьев кроны пышнее и гуще с южной стороны;
годовые кольца на свежих пнях деревьев расположены гуще с северной
стороны

24.

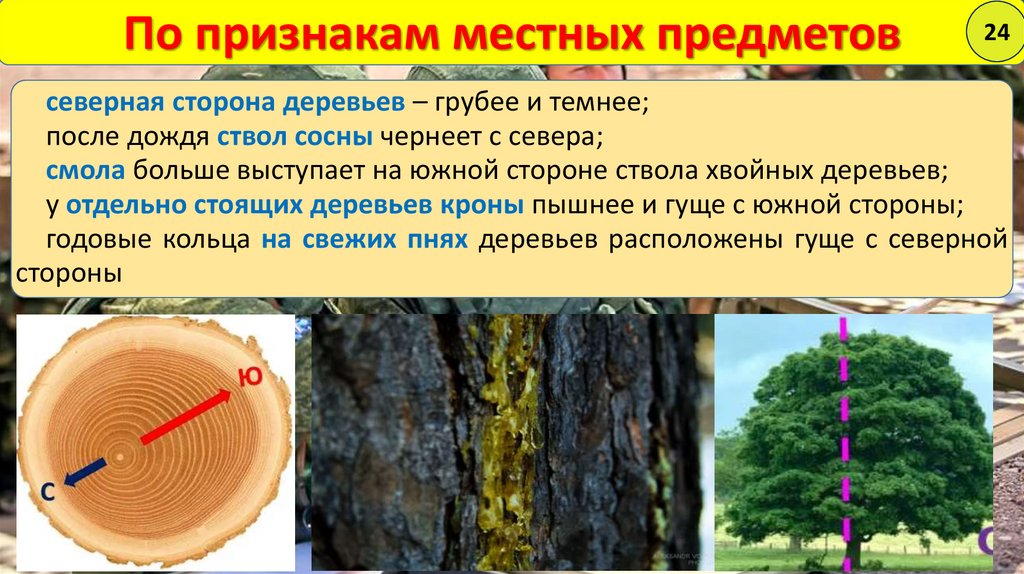

По признакам местных предметов
25
нижние части стволов лиственных деревьев и пни с севера покрываются
мхом и лишайниками;
муравейники располагаются с южной стороны деревьев и пней;
северная сторона камней и валунов покрыта лишайниками и мхом;
старые крыши строений с северной стороны покрываются мхом,
лишайником;
грибы растут преимущественно с северной стороны деревьев и пней;
ягоды и фрукты раньше краснеют с южной стороны.

25.

По признакам местных предметов
26
весной снег быстрее тает на южных склонах оврагов (лощин, выемок);
приподнятый конец нижней перекладины креста церквей обращен
на север;
алтари православных церквей, часовен и лютеранских кирок обращены
на восток, а главные входы расположены с западной стороны
(у католических церквей алтари обращены на запад);
в лесных массивах просеки прорубают в направлении сторон горизонта:
основные просеки – с севера на юг, поперечные – с востока на запад.

26.

Учебный вопрос № 4
Особенности ориентирования
в различных условиях
27

27.

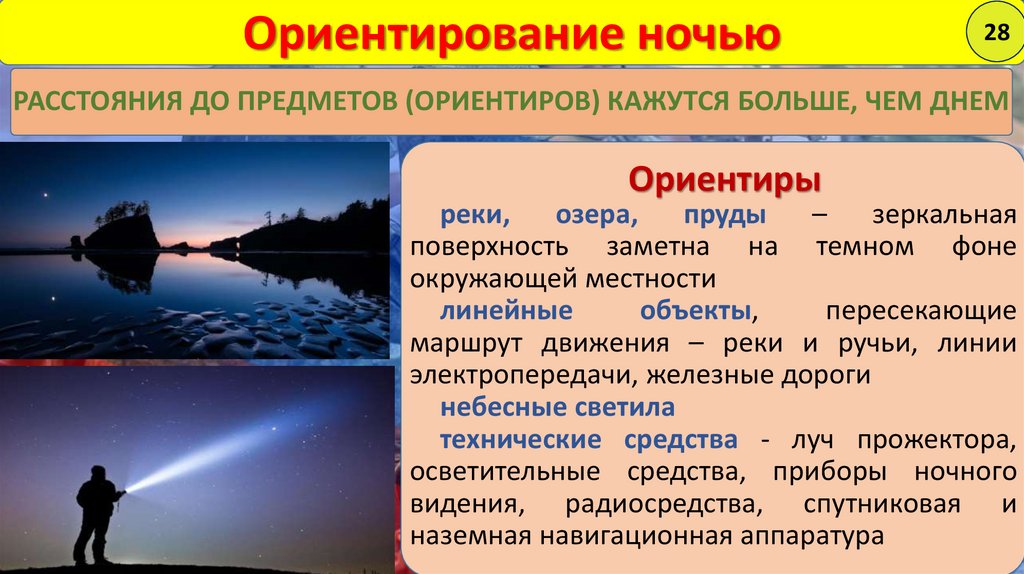

Ориентирование ночью
28
РАССТОЯНИЯ ДО ПРЕДМЕТОВ (ОРИЕНТИРОВ) КАЖУТСЯ БОЛЬШЕ, ЧЕМ ДНЕМ
Ориентиры
реки,
озера,
пруды
–
зеркальная
поверхность заметна на темном фоне
окружающей местности
линейные
объекты,
пересекающие
маршрут движения – реки и ручьи, линии
электропередачи, железные дороги
небесные светила
технические средства - луч прожектора,
осветительные средства, приборы ночного
видения, радиосредства, спутниковая и
наземная навигационная аппаратура
28

28.

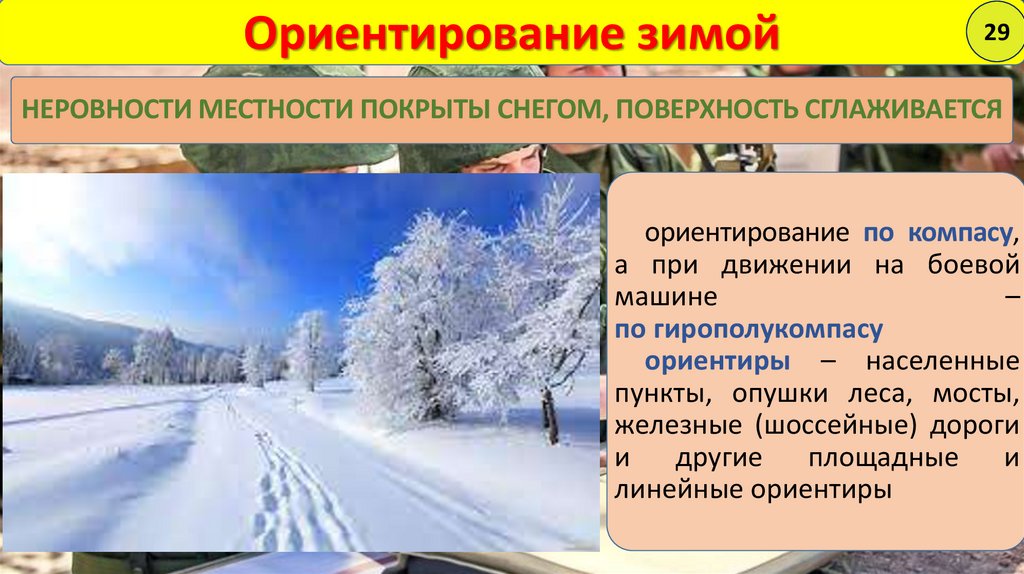

Ориентирование зимой
29
НЕРОВНОСТИ МЕСТНОСТИ ПОКРЫТЫ СНЕГОМ, ПОВЕРХНОСТЬ СГЛАЖИВАЕТСЯ
ориентирование по компасу,
а при движении на боевой
машине
–
по гирополукомпасу
ориентиры – населенные
пункты, опушки леса, мосты,
железные (шоссейные) дороги
и
другие площадные и
линейные ориентиры

29.

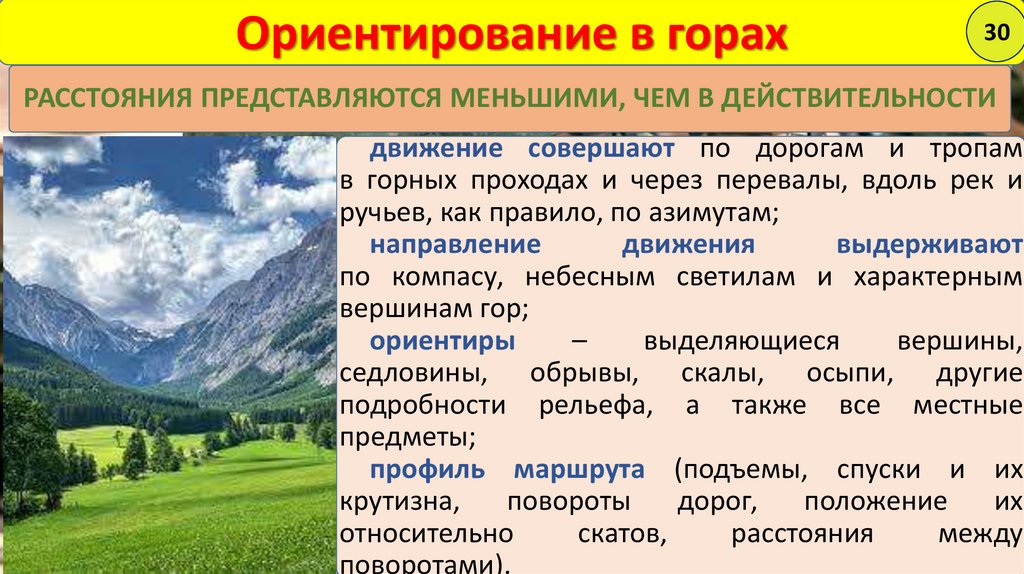

Ориентирование в горах
30
РАССТОЯНИЯ ПРЕДСТАВЛЯЮТСЯ МЕНЬШИМИ, ЧЕМ В ДЕЙСТВИТЕЛЬНОСТИ
движение совершают по дорогам и тропам
в горных проходах и через перевалы, вдоль рек и
ручьев, как правило, по азимутам;
направление
движения
выдерживают
по компасу, небесным светилам и характерным
вершинам гор;
ориентиры
–
выделяющиеся
вершины,
седловины, обрывы, скалы, осыпи, другие
подробности рельефа, а также все местные
предметы;
профиль маршрута (подъемы, спуски и их
крутизна,
повороты
дорог,
положение
их
относительно
скатов,
расстояния
между
поворотами).

30.

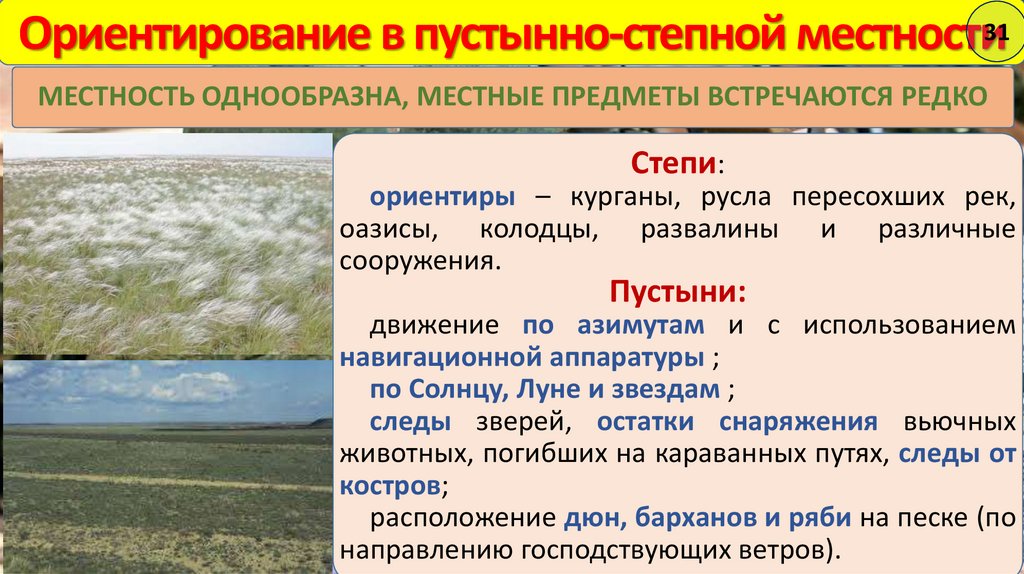

Ориентирование в пустынно-степной местности31
МЕСТНОСТЬ ОДНООБРАЗНА, МЕСТНЫЕ ПРЕДМЕТЫ ВСТРЕЧАЮТСЯ РЕДКО
Степи:
ориентиры – курганы, русла пересохших рек,
оазисы, колодцы, развалины и различные
сооружения.
Пустыни:
движение по азимутам и с использованием
навигационной аппаратуры ;
по Солнцу, Луне и звездам ;
следы зверей, остатки снаряжения вьючных
животных, погибших на караванных путях, следы от
костров;
расположение дюн, барханов и ряби на песке (по
направлению господствующих ветров).

31.

Ориентирование в лесу
32
ОГРАНИЧЕННАЯ ВИДИМОСТЬ
Ориентирование:
просеки, перекрестки и
развилки дорог, мосты, реки
и
ручьи,
пересекающие
маршрут, поляны, вырубки,
резко выраженные формы и
детали рельефа (овраги,
лощины, высоты);
по азимуту;
по небесным светилам.

32.

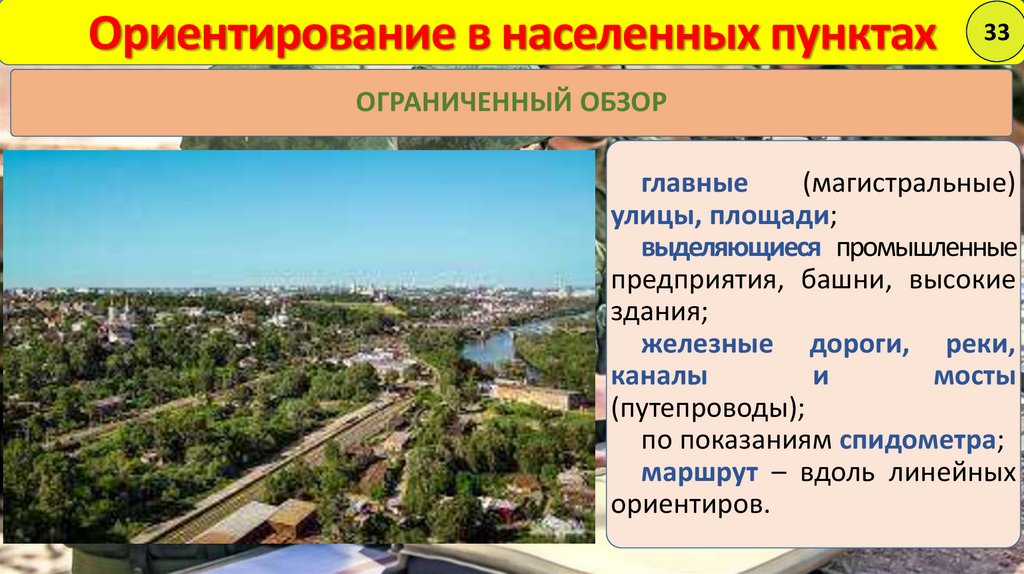

Ориентирование в населенных пунктах
33
ОГРАНИЧЕННЫЙ ОБЗОР
главные
(магистральные)
улицы, площади;
выделяющиеся промышленные
предприятия, башни, высокие
здания;
железные дороги, реки,
каналы
и
мосты
(путепроводы);
по показаниям спидометра;
маршрут – вдоль линейных
ориентиров.

33.

Ориентирование на местности,
34
подвергшейся значительным изменениям
основные формы рельефа (вершины, седловины, лощины, хребты);
автомобильные дороги с твердым покрытием и железные дороги;
при въезде в зону пожаров, разрушений – измерить и записать магнитный
азимут направления движения и отсчет по спидометру.
