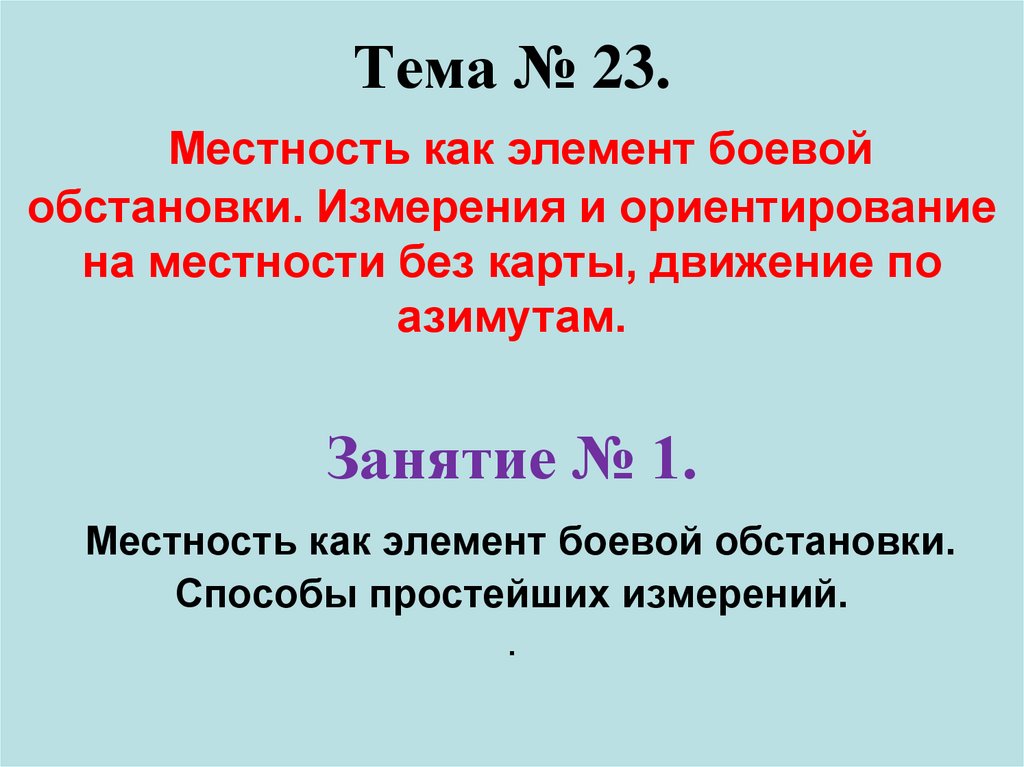

1. Тема № 23. Местность как элемент боевой обстановки. Измерения и ориентирование на местности без карты, движение по азимутам.

Занятие № 1.
Местность как элемент боевой обстановки.
Способы простейших измерений.
.

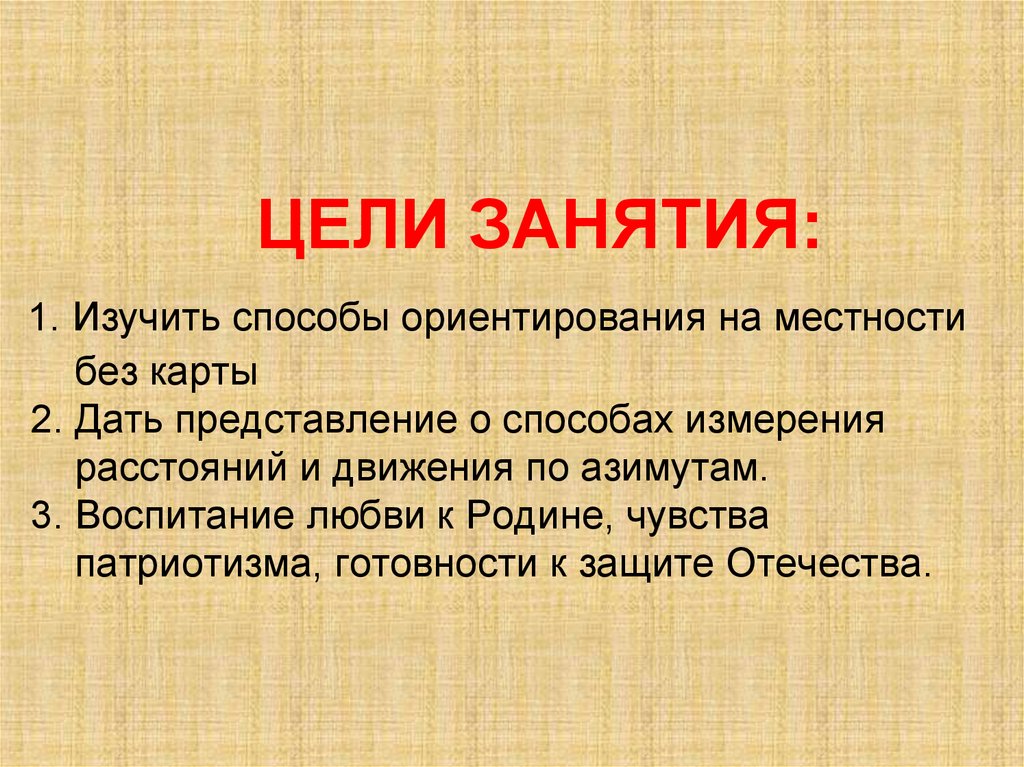

2. ЦЕЛИ ЗАНЯТИЯ: 1. Изучить способы ориентирования на местности без карты 2. Дать представление о способах измерения расстояний и

движения по азимутам.
3. Воспитание любви к Родине, чувства
патриотизма, готовности к защите Отечества.

3. Литература 1. Военная топография. Учебник для высших военно-учебных заведений Министерства обороны Ррссийской Федерации –

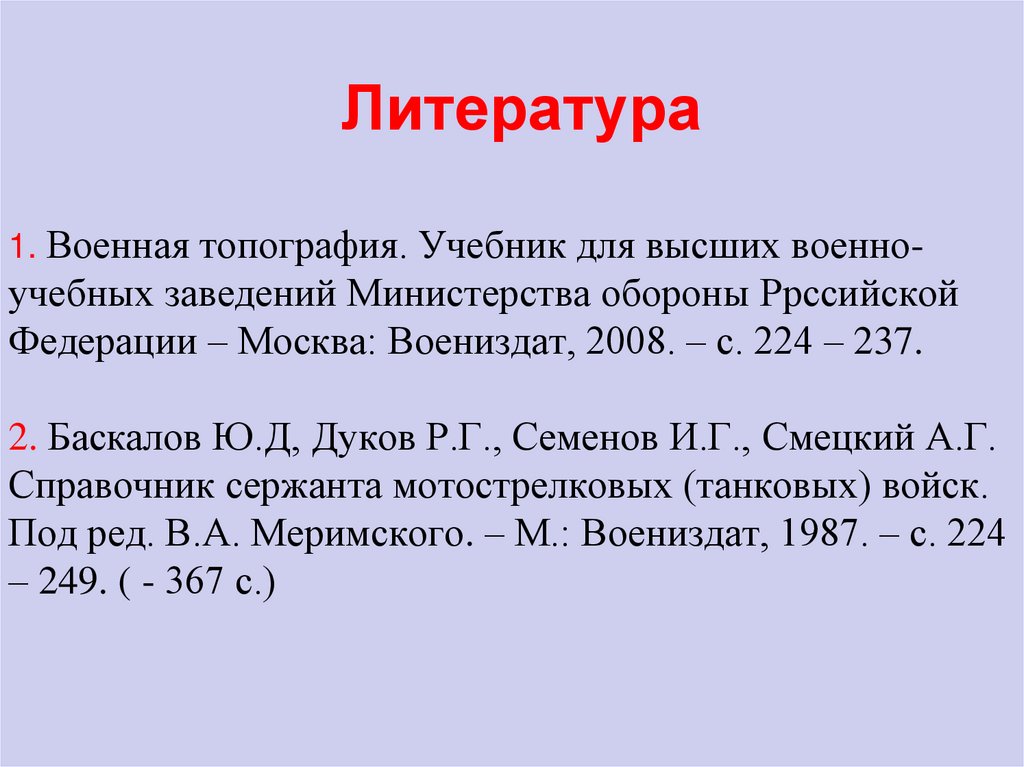

Литература
1. Военная топография. Учебник для высших военно-
учебных заведений Министерства обороны Ррссийской
Федерации – Москва: Воениздат, 2008. – с. 224 – 237.
2. Баскалов Ю.Д, Дуков Р.Г., Семенов И.Г., Смецкий А.Г.
Справочник сержанта мотострелковых (танковых) войск.
Под ред. В.А. Меримского. – М.: Воениздат, 1987. – с. 224
– 249. ( - 367 с.)

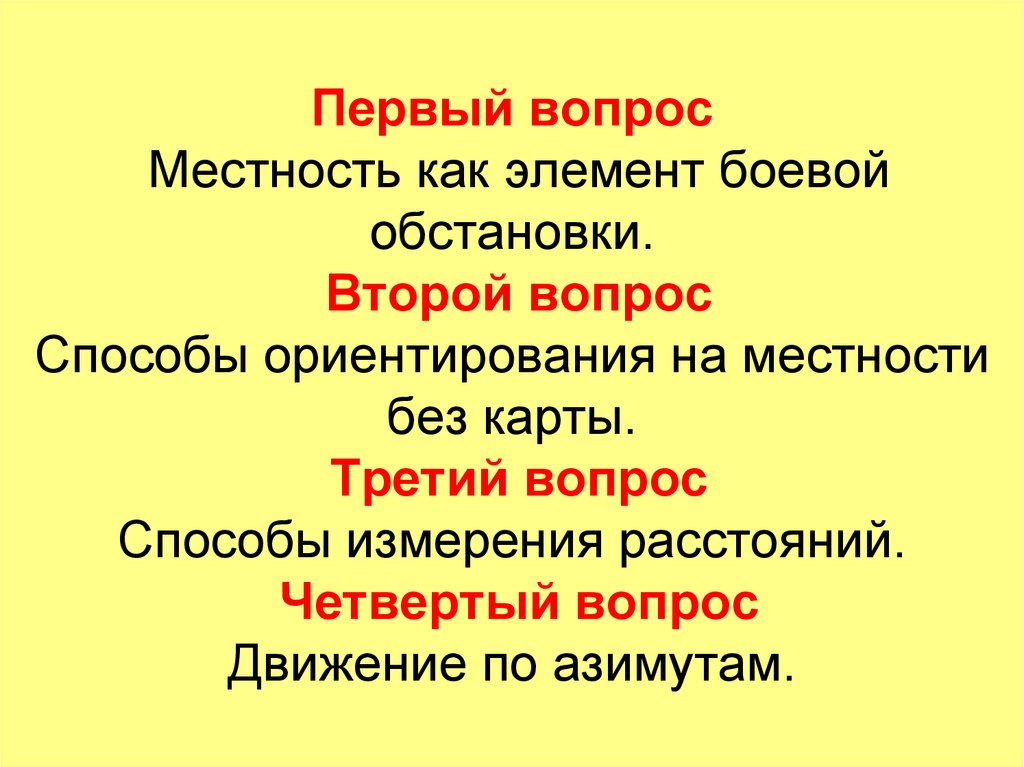

4. Первый вопрос Местность как элемент боевой обстановки. Второй вопрос Способы ориентирования на местности без карты. Третий

вопрос
Способы измерения расстояний.
Четвертый вопрос
Движение по азимутам.

5.

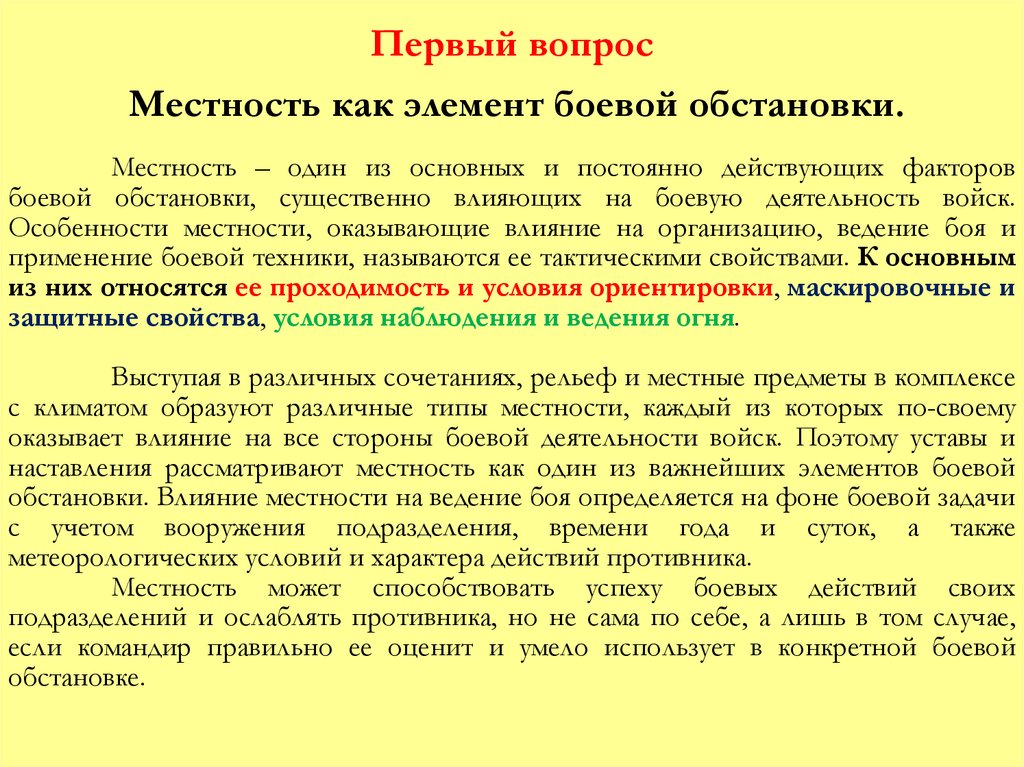

Первый вопрос
Местность как элемент боевой обстановки.
Местность – один из основных и постоянно действующих факторов
боевой обстановки, существенно влияющих на боевую деятельность войск.
Особенности местности, оказывающие влияние на организацию, ведение боя и
применение боевой техники, называются ее тактическими свойствами. К основным
из них относятся ее проходимость и условия ориентировки, маскировочные и
защитные свойства, условия наблюдения и ведения огня.
Выступая в различных сочетаниях, рельеф и местные предметы в комплексе
с климатом образуют различные типы местности, каждый из которых по-своему
оказывает влияние на все стороны боевой деятельности войск. Поэтому уставы и
наставления рассматривают местность как один из важнейших элементов боевой
обстановки. Влияние местности на ведение боя определяется на фоне боевой задачи
с учетом вооружения подразделения, времени года и суток, а также
метеорологических условий и характера действий противника.
Местность может способствовать успеху боевых действий своих
подразделений и ослаблять противника, но не сама по себе, а лишь в том случае,
если командир правильно ее оценит и умело использует в конкретной боевой
обстановке.

6.

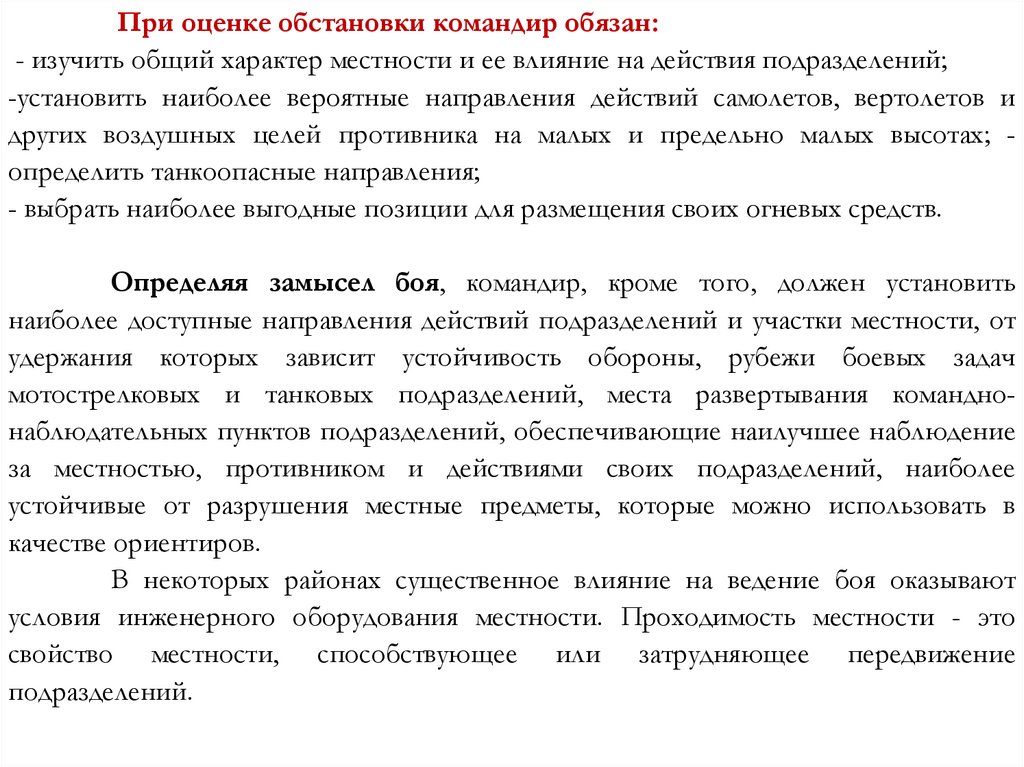

При оценке обстановки командир обязан:
- изучить общий характер местности и ее влияние на действия подразделений;
-установить наиболее вероятные направления действий самолетов, вертолетов и
других воздушных целей противника на малых и предельно малых высотах; определить танкоопасные направления;
- выбрать наиболее выгодные позиции для размещения своих огневых средств.
Определяя замысел боя, командир, кроме того, должен установить
наиболее доступные направления действий подразделений и участки местности, от
удержания которых зависит устойчивость обороны, рубежи боевых задач
мотострелковых и танковых подразделений, места развертывания команднонаблюдательных пунктов подразделений, обеспечивающие наилучшее наблюдение
за местностью, противником и действиями своих подразделений, наиболее
устойчивые от разрушения местные предметы, которые можно использовать в
качестве ориентиров.
В некоторых районах существенное влияние на ведение боя оказывают
условия инженерного оборудования местности. Проходимость местности - это
свойство местности, способствующее или затрудняющее передвижение
подразделений.

7.

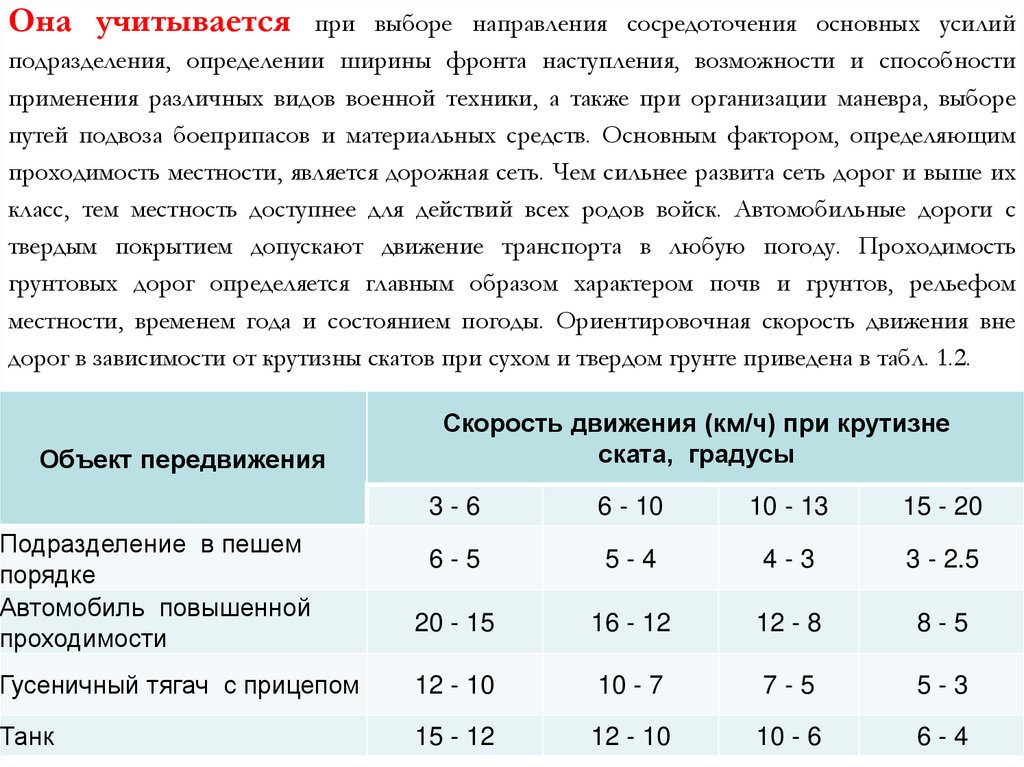

Она учитывается
при выборе направления сосредоточения основных усилий
подразделения, определении ширины фронта наступления, возможности и способности
применения различных видов военной техники, а также при организации маневра, выборе
путей подвоза боеприпасов и материальных средств. Основным фактором, определяющим
проходимость местности, является дорожная сеть. Чем сильнее развита сеть дорог и выше их
класс, тем местность доступнее для действий всех родов войск. Автомобильные дороги с
твердым покрытием допускают движение транспорта в любую погоду. Проходимость
грунтовых дорог определяется главным образом характером почв и грунтов, рельефом
местности, временем года и состоянием погоды. Ориентировочная скорость движения вне
дорог в зависимости от крутизны скатов при сухом и твердом грунте приведена в табл. 1.2.
Объект передвижения
Скорость движения (км/ч) при крутизне
ската, градусы
3-6
6 - 10
10 - 13
15 - 20
6-5
5-4
4-3
3 - 2.5
20 - 15
16 - 12
12 - 8
8-5
Гусеничный тягач с прицепом
12 - 10
10 - 7
7-5
5-3
Танк
15 - 12
12 - 10
10 - 6
6-4
Подразделение в пешем
порядке
Автомобиль повышенной
проходимости

8.

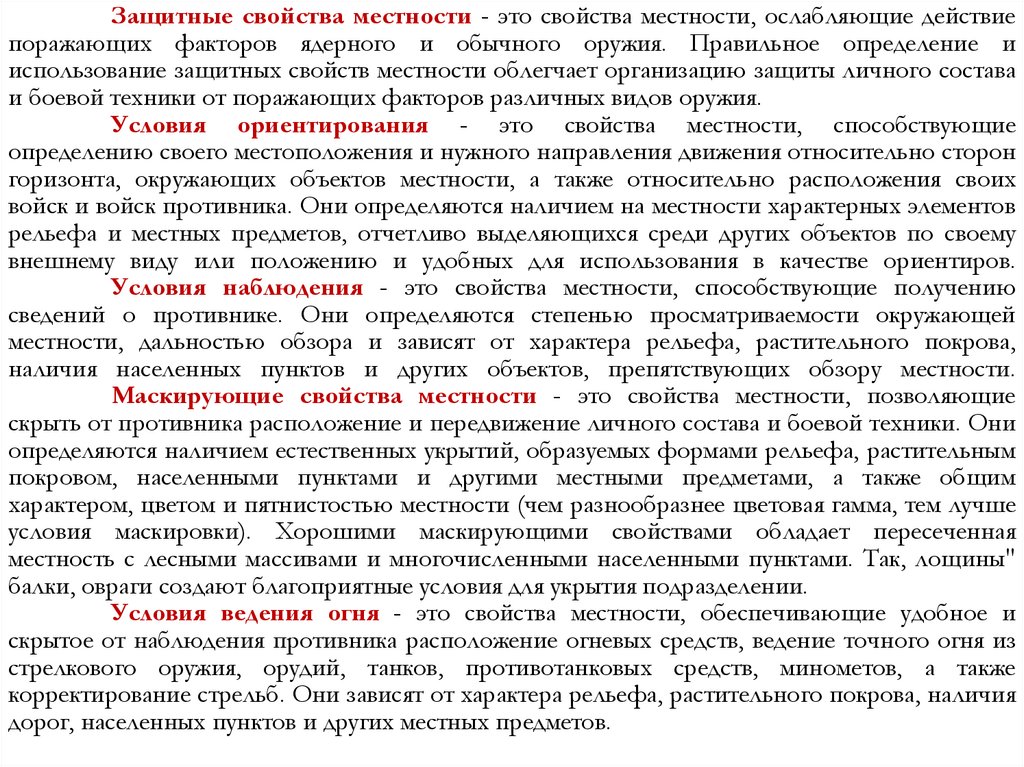

Защитные свойства местности - это свойства местности, ослабляющие действие
поражающих факторов ядерного и обычного оружия. Правильное определение и
использование защитных свойств местности облегчает организацию защиты личного состава
и боевой техники от поражающих факторов различных видов оружия.
Условия ориентирования - это свойства местности, способствующие
определению своего местоположения и нужного направления движения относительно сторон
горизонта, окружающих объектов местности, а также относительно расположения своих
войск и войск противника. Они определяются наличием на местности характерных элементов
рельефа и местных предметов, отчетливо выделяющихся среди других объектов по своему
внешнему виду или положению и удобных для использования в качестве ориентиров.
Условия наблюдения - это свойства местности, способствующие получению
сведений о противнике. Они определяются степенью просматриваемости окружающей
местности, дальностью обзора и зависят от характера рельефа, растительного покрова,
наличия населенных пунктов и других объектов, препятствующих обзору местности.
Маскирующие свойства местности - это свойства местности, позволяющие
скрыть от противника расположение и передвижение личного состава и боевой техники. Они
определяются наличием естественных укрытий, образуемых формами рельефа, растительным
покровом, населенными пунктами и другими местными предметами, а также общим
характером, цветом и пятнистостью местности (чем разнообразнее цветовая гамма, тем лучше
условия маскировки). Хорошими маскирующими свойствами обладает пересеченная
местность с лесными массивами и многочисленными населенными пунктами. Так, лощины"
балки, овраги создают благоприятные условия для укрытия подразделении.
Условия ведения огня - это свойства местности, обеспечивающие удобное и
скрытое от наблюдения противника расположение огневых средств, ведение точного огня из
стрелкового оружия, орудий, танков, противотанковых средств, минометов, а также
корректирование стрельб. Они зависят от характера рельефа, растительного покрова, наличия
дорог, населенных пунктов и других местных предметов.

9.

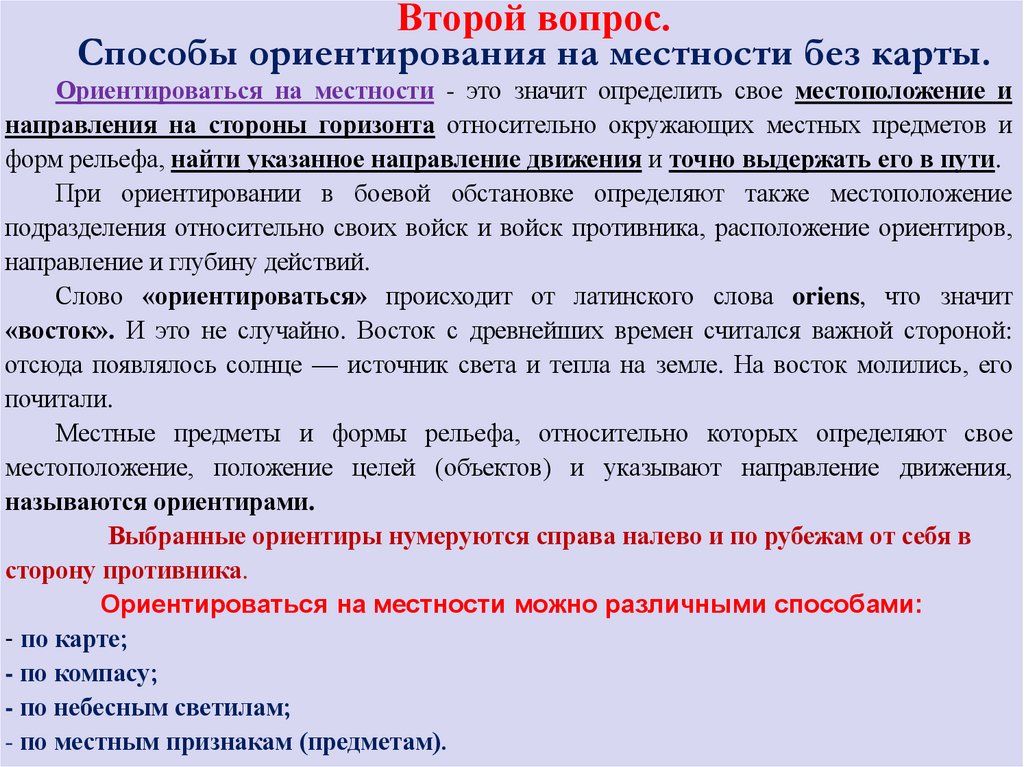

Второй вопрос.
Способы ориентирования на местности без карты.
Ориентироваться на местности - это значит определить свое местоположение и
направления на стороны горизонта относительно окружающих местных предметов и
форм рельефа, найти указанное направление движения и точно выдержать его в пути.
При ориентировании в боевой обстановке определяют также местоположение
подразделения относительно своих войск и войск противника, расположение ориентиров,
направление и глубину действий.
Слово «ориентироваться» происходит от латинского слова oriens, что значит
«восток». И это не случайно. Восток с древнейших времен считался важной стороной:
отсюда появлялось солнце — источник света и тепла на земле. На восток молились, его
почитали.
Местные предметы и формы рельефа, относительно которых определяют свое
местоположение, положение целей (объектов) и указывают направление движения,
называются ориентирами.
Выбранные ориентиры нумеруются справа налево и по рубежам от себя в
сторону противника.
Ориентироваться на местности можно различными способами:
- по карте;
- по компасу;
- по небесным светилам;
- по местным признакам (предметам).

10.

11.

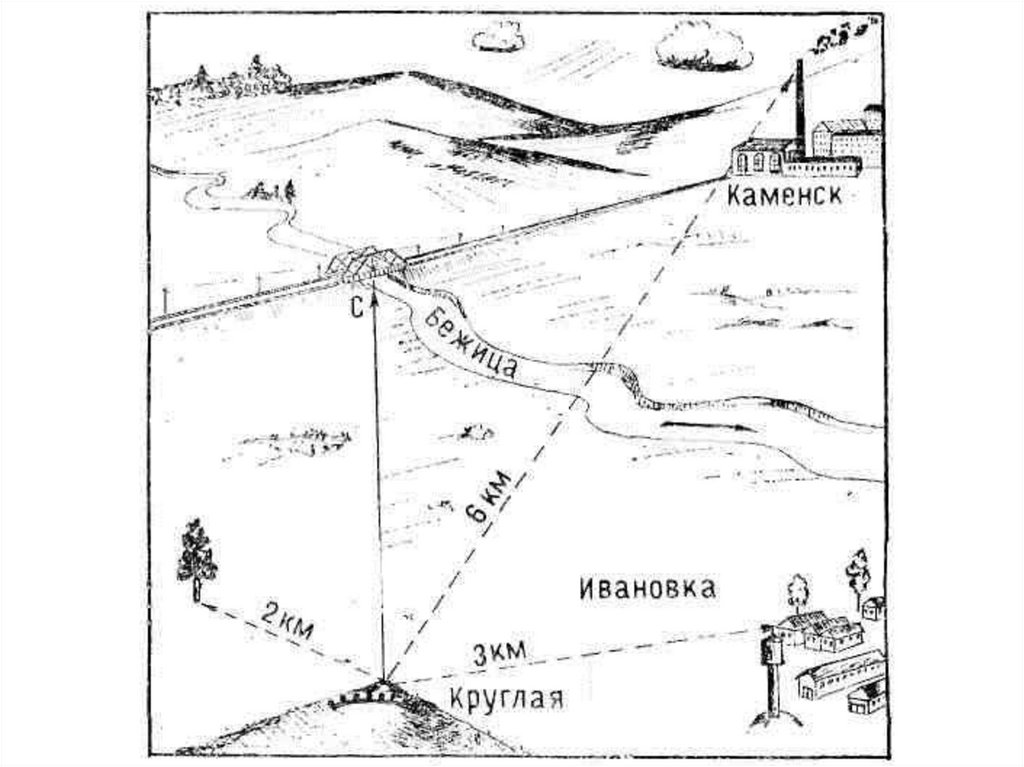

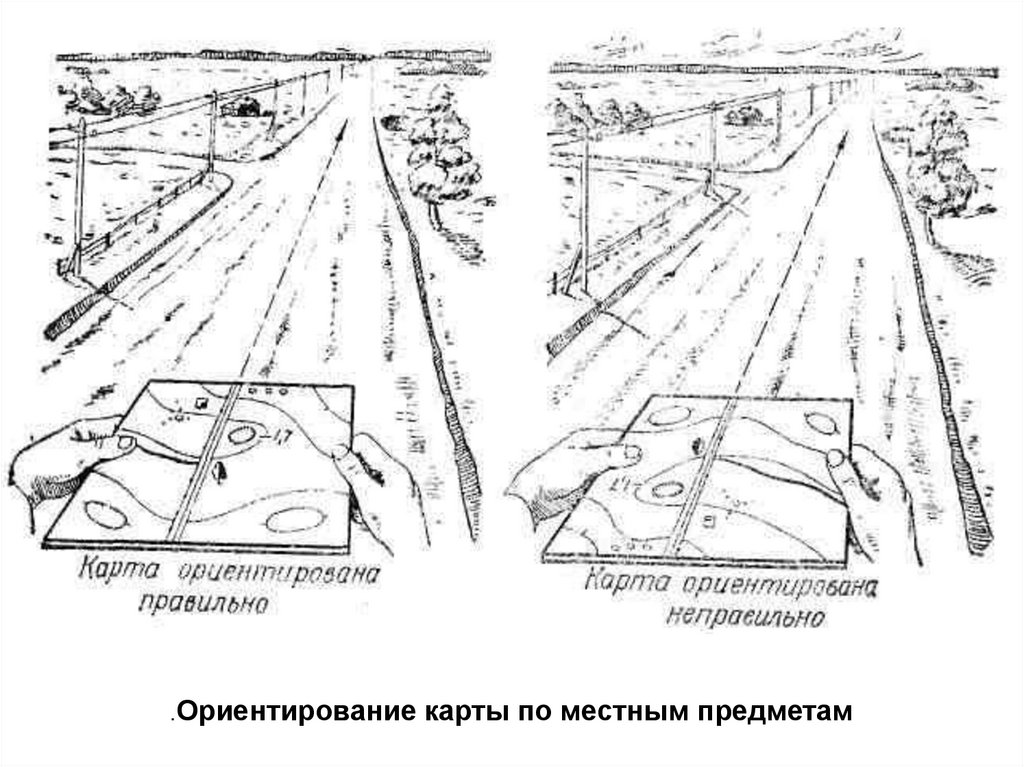

.Ориентирование карты по местным предметам

12.

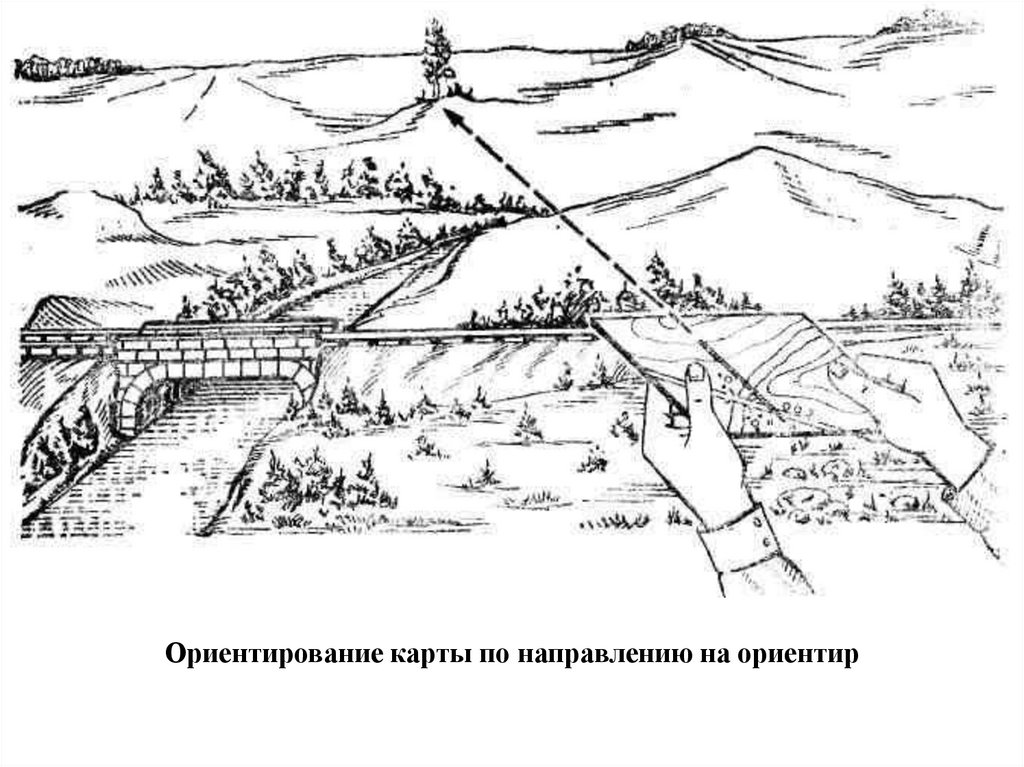

Ориентирование карты по направлению на ориентир

13.

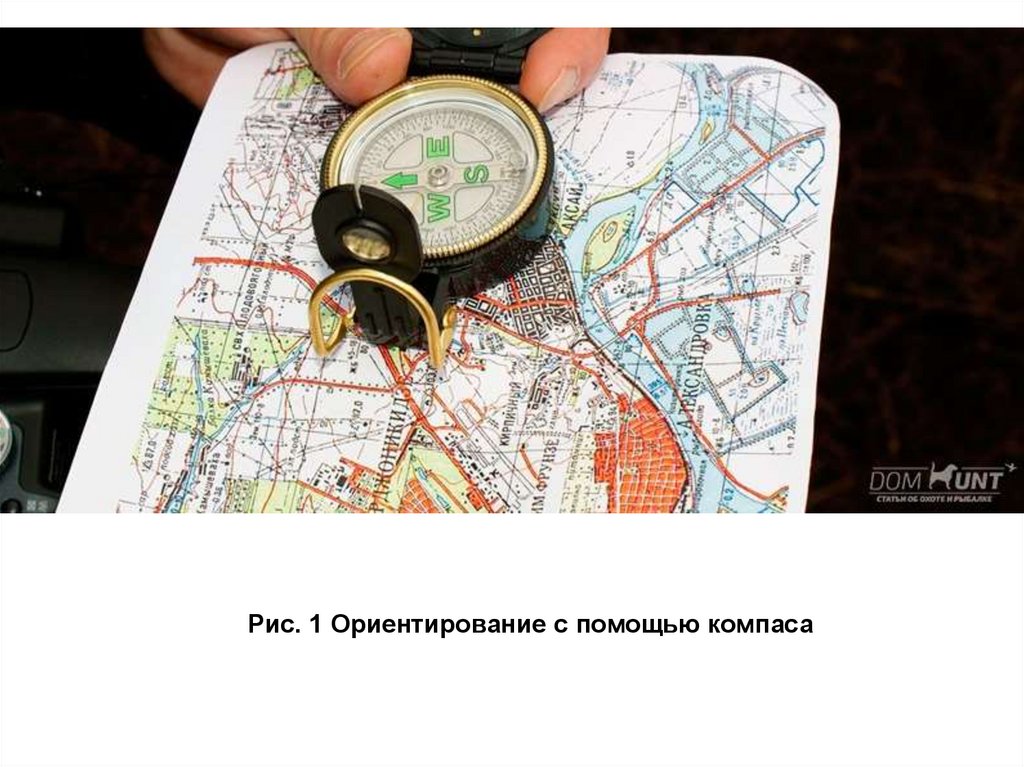

Рис. 1 Ориентирование с помощью компаса

14.

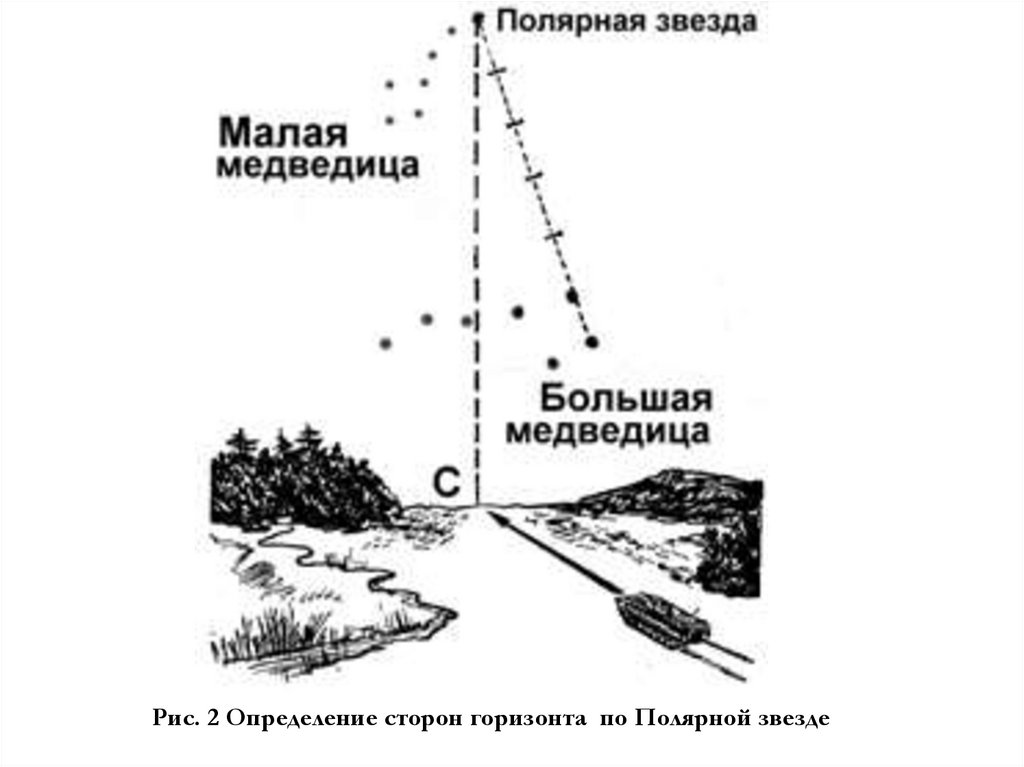

Рис. 2 Определение сторон горизонта по Полярной звезде

15.

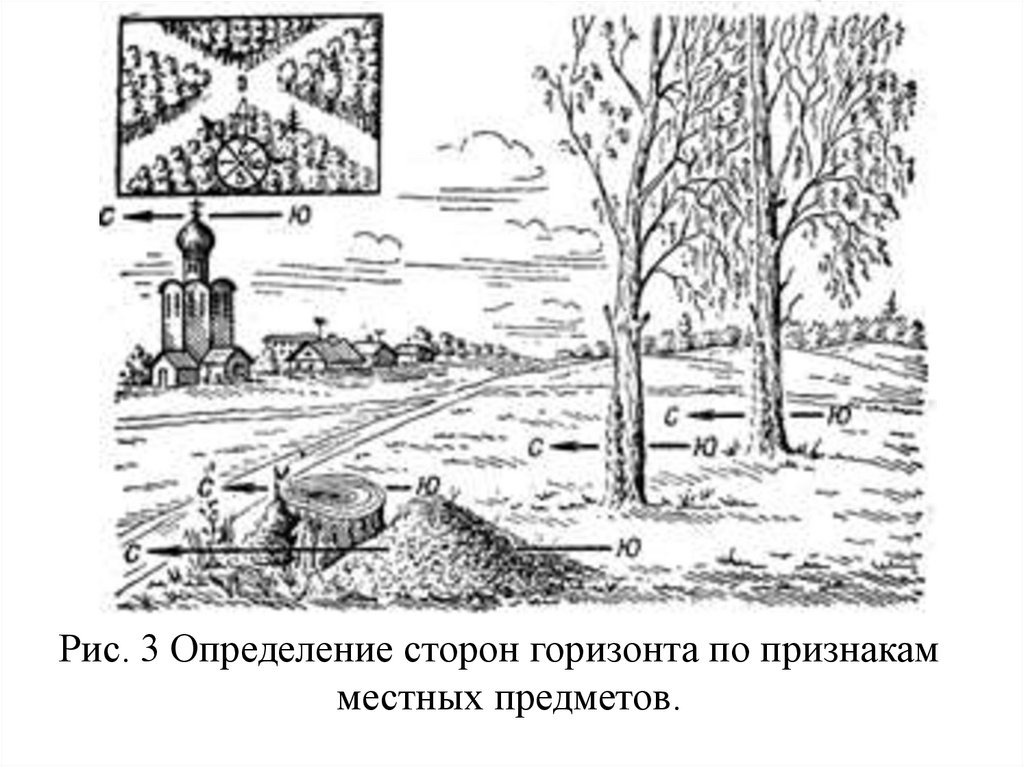

Рис. 3 Определение сторон горизонта по признакам
местных предметов.

16.

Командиры подразделений ориентируются преимущественно по карте. По ней они
определяют свое местонахождение, опознают окружающие местные предметы и элементы
рельефа и устанавливают местоположение наблюдаемых целей и других объектов.
Солдатам и сержантам ориентироваться приходится главным образом по ориентирам
и с помощью компаса. Для выхода в нужный пункт командир указывает им азимут
направления движения и ориентиры по маршруту движения. Эти данные командир
подразделения готовит обычно по карте.

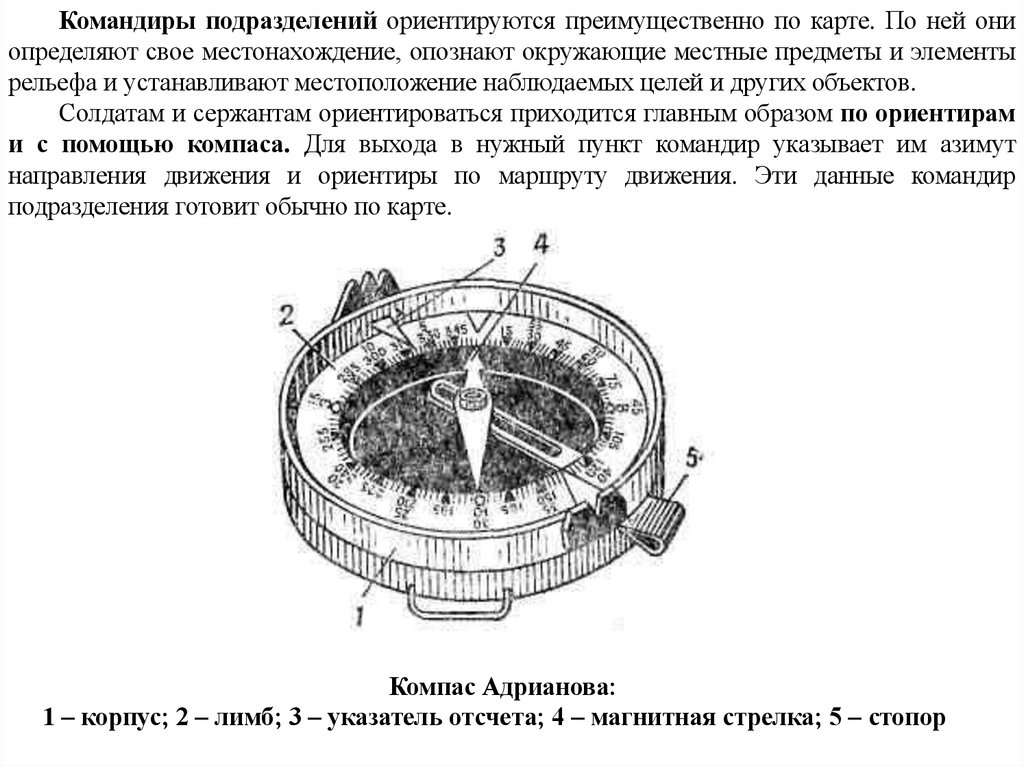

Компас Адрианова:
1 – корпус; 2 – лимб; 3 – указатель отсчета; 4 – магнитная стрелка; 5 – стопор

17.

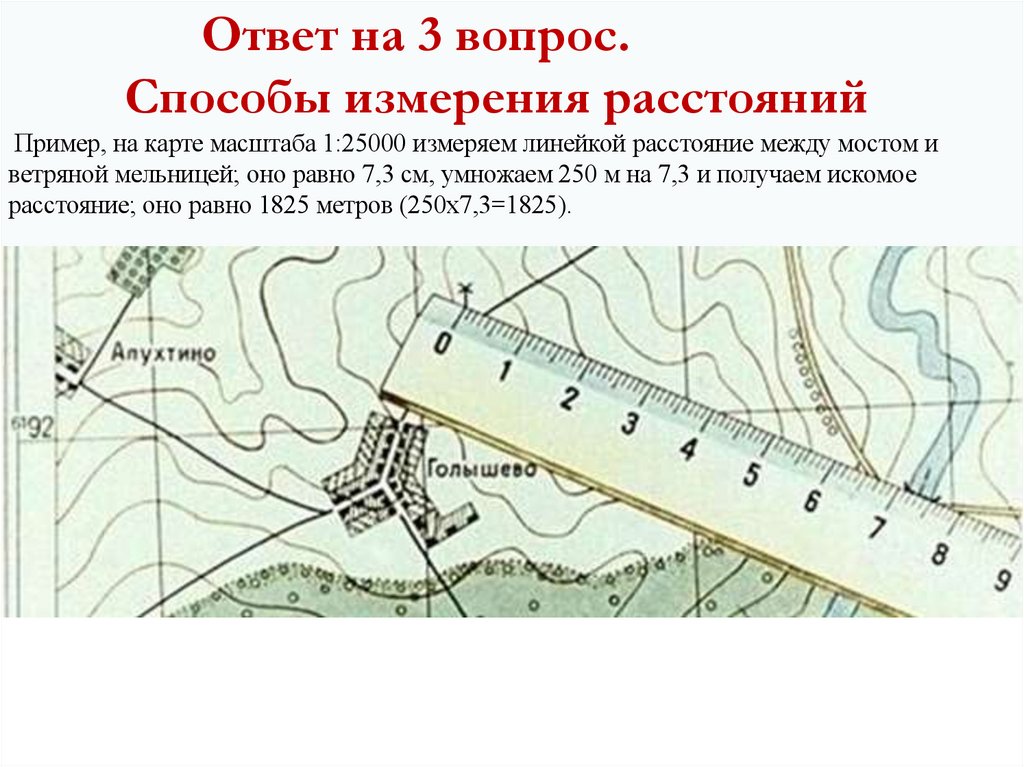

Ответ на 3 вопрос.
Способы измерения расстояний
Пример, на карте масштаба 1:25000 измеряем линейкой расстояние между мостом и
ветряной мельницей; оно равно 7,3 см, умножаем 250 м на 7,3 и получаем искомое
расстояние; оно равно 1825 метров (250х7,3=1825).

18.

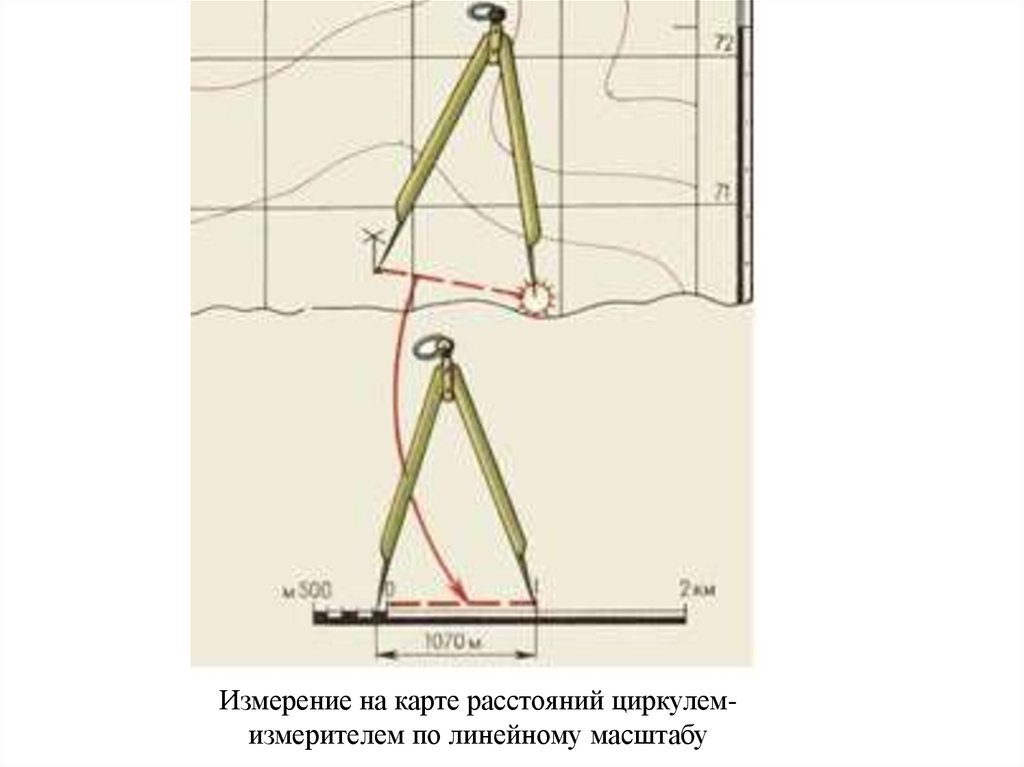

Измерение на карте расстояний циркулемизмерителем по линейному масштабу

19.

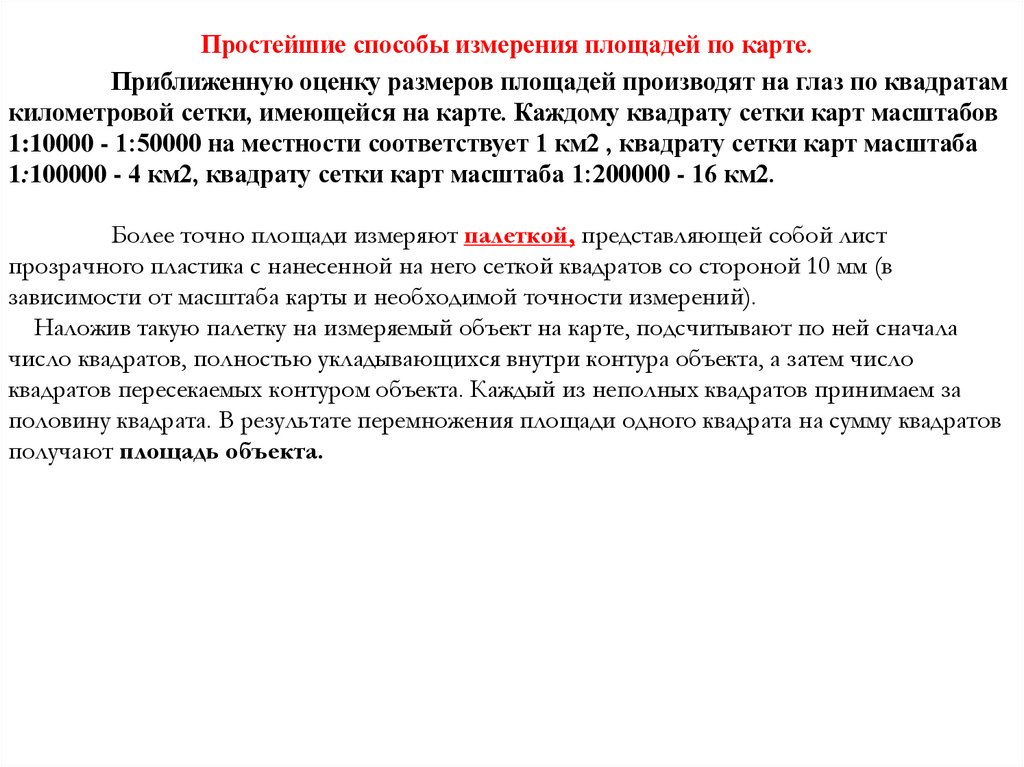

Простейшие способы измерения площадей по карте.
Приближенную оценку размеров площадей производят на глаз по квадратам
километровой сетки, имеющейся на карте. Каждому квадрату сетки карт масштабов
1:10000 - 1:50000 на местности соответствует 1 км2 , квадрату сетки карт масштаба
1:100000 - 4 км2, квадрату сетки карт масштаба 1:200000 - 16 км2.
Более точно площади измеряют палеткой, представляющей собой лист
прозрачного пластика с нанесенной на него сеткой квадратов со стороной 10 мм (в
зависимости от масштаба карты и необходимой точности измерений).
Наложив такую палетку на измеряемый объект на карте, подсчитывают по ней сначала
число квадратов, полностью укладывающихся внутри контура объекта, а затем число
квадратов пересекаемых контуром объекта. Каждый из неполных квадратов принимаем за
половину квадрата. В результате перемножения площади одного квадрата на сумму квадратов
получают площадь объекта.

20.

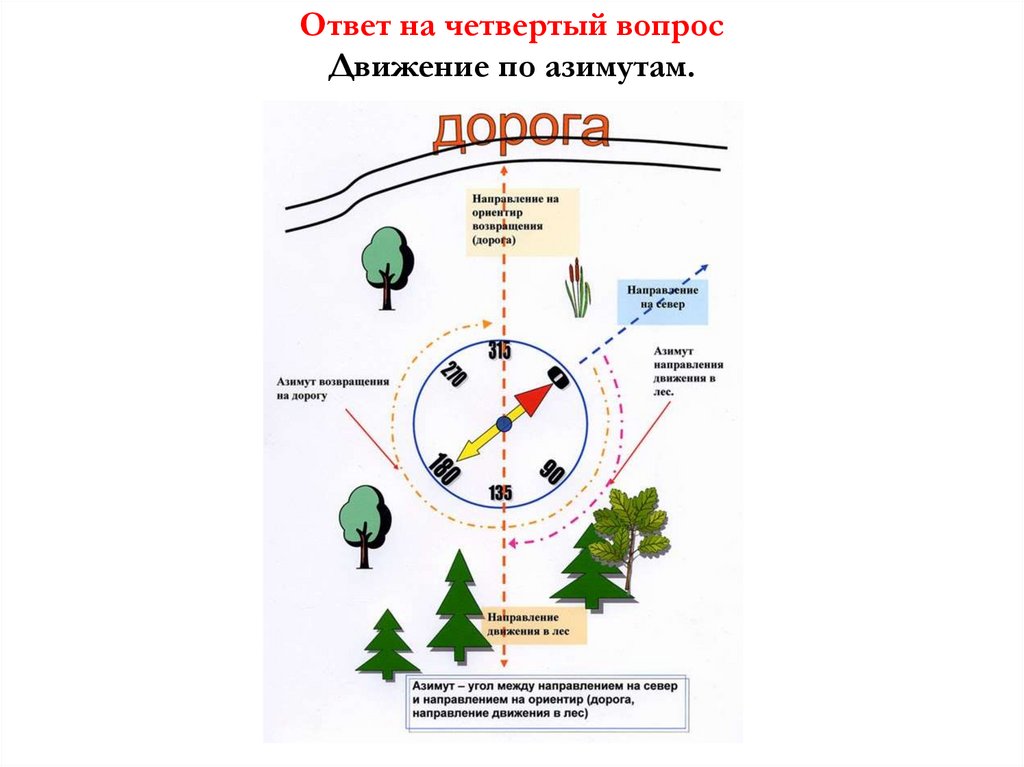

Ответ на четвертый вопрос
Движение по азимутам.

21.

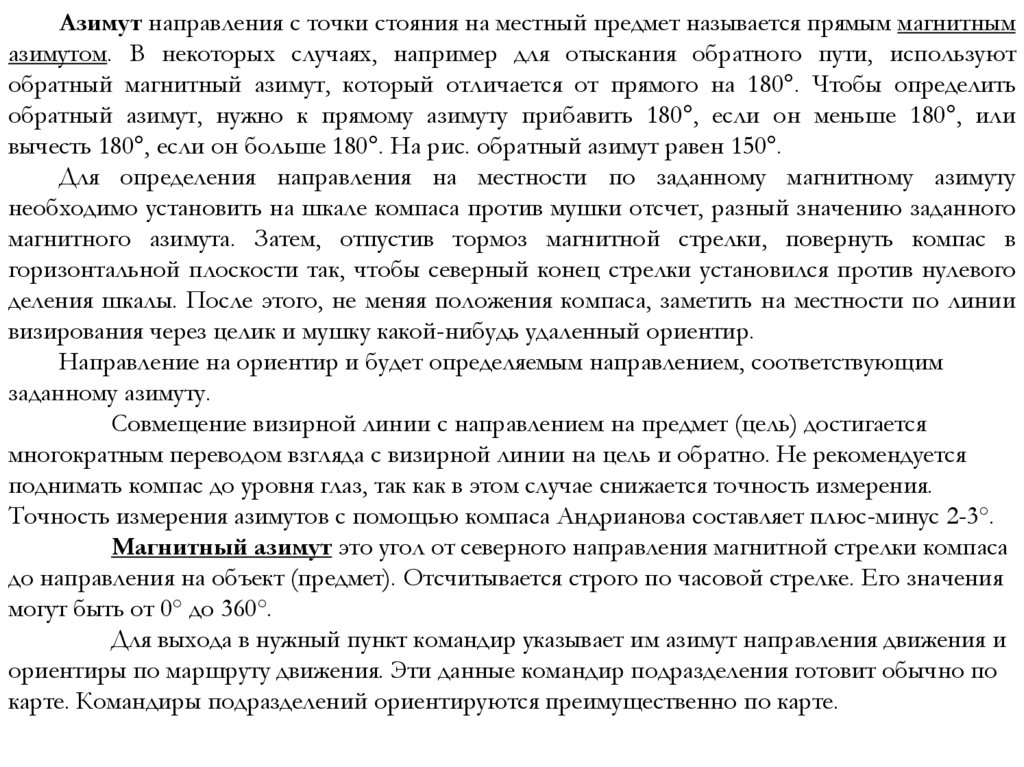

Азимут направления с точки стояния на местный предмет называется прямым магнитным
азимутом. В некоторых случаях, например для отыскания обратного пути, используют
обратный магнитный азимут, который отличается от прямого на 180°. Чтобы определить
обратный азимут, нужно к прямому азимуту прибавить 180°, если он меньше 180°, или
вычесть 180°, если он больше 180°. На рис. обратный азимут равен 150°.
Для определения направления на местности по заданному магнитному азимуту
необходимо установить на шкале компаса против мушки отсчет, разный значению заданного
магнитного азимута. Затем, отпустив тормоз магнитной стрелки, повернуть компас в
горизонтальной плоскости так, чтобы северный конец стрелки установился против нулевого
деления шкалы. После этого, не меняя положения компаса, заметить на местности по линии
визирования через целик и мушку какой-нибудь удаленный ориентир.
Направление на ориентир и будет определяемым направлением, соответствующим
заданному азимуту.
Совмещение визирной линии с направлением на предмет (цель) достигается
многократным переводом взгляда с визирной линии на цель и обратно. Не рекомендуется
поднимать компас до уровня глаз, так как в этом случае снижается точность измерения.
Точность измерения азимутов с помощью компаса Андрианова составляет плюс-минус 2-3°.
Магнитный азимут это угол от северного направления магнитной стрелки компаса
до направления на объект (предмет). Отсчитывается строго по часовой стрелке. Его значения
могут быть от 0° до 360°.
Для выхода в нужный пункт командир указывает им азимут направления движения и
ориентиры по маршруту движения. Эти данные командир подразделения готовит обычно по
карте. Командиры подразделений ориентируются преимущественно по карте.

22.

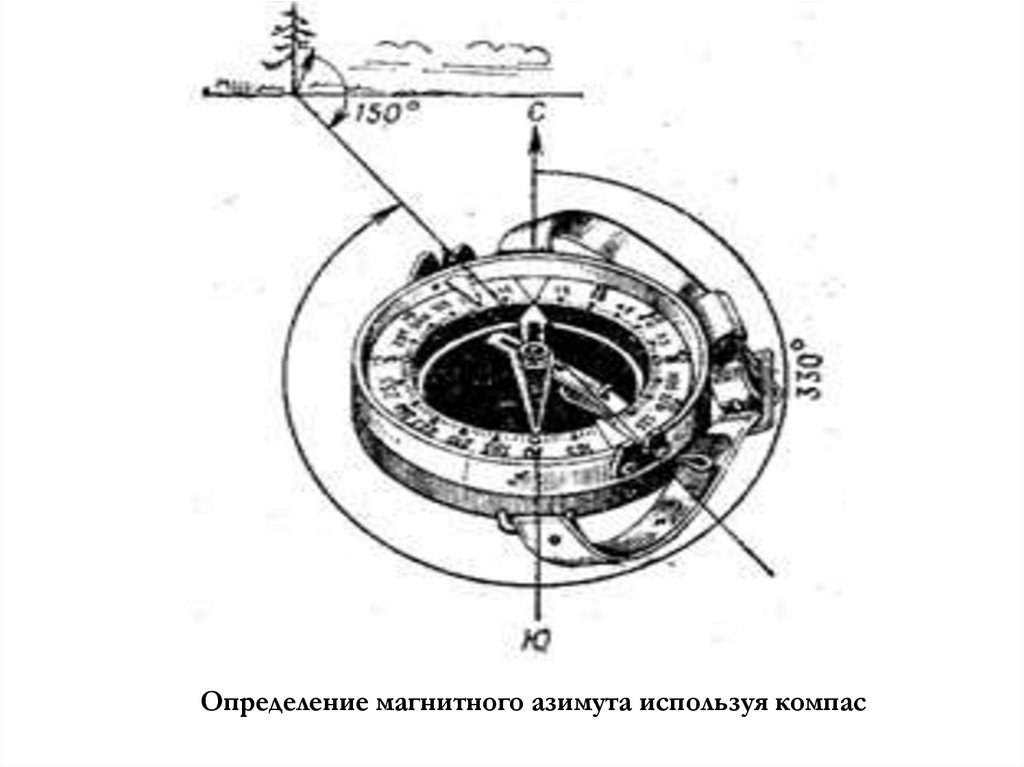

Определение магнитного азимута используя компас

23.

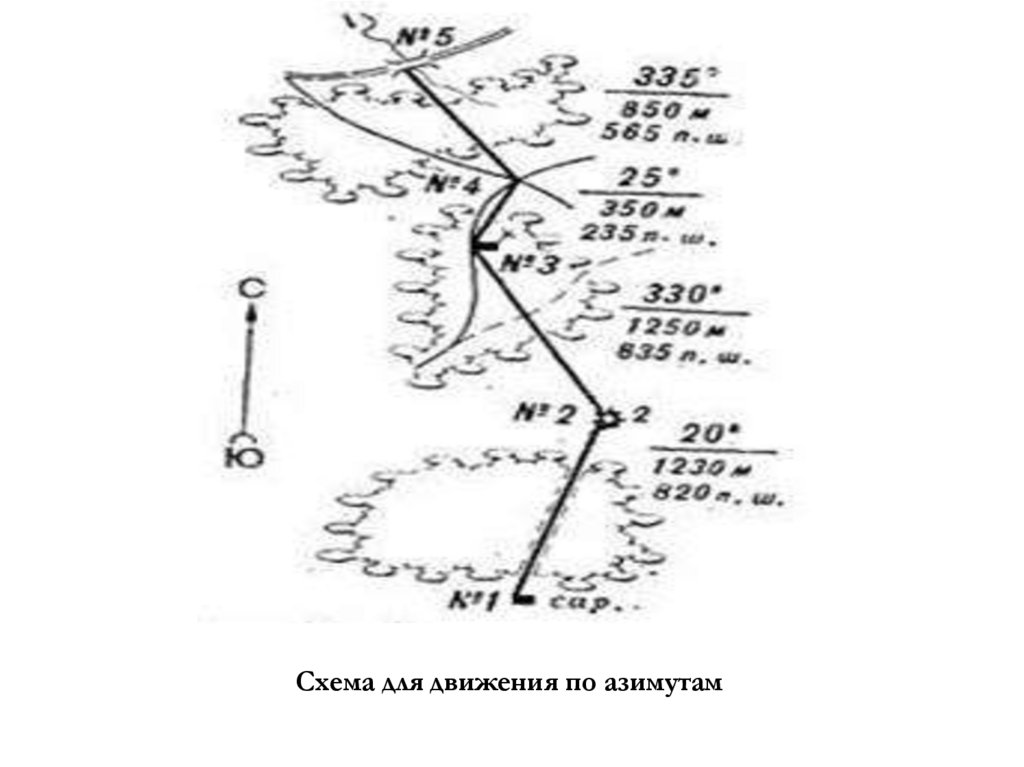

Схема для движения по азимутам

24.

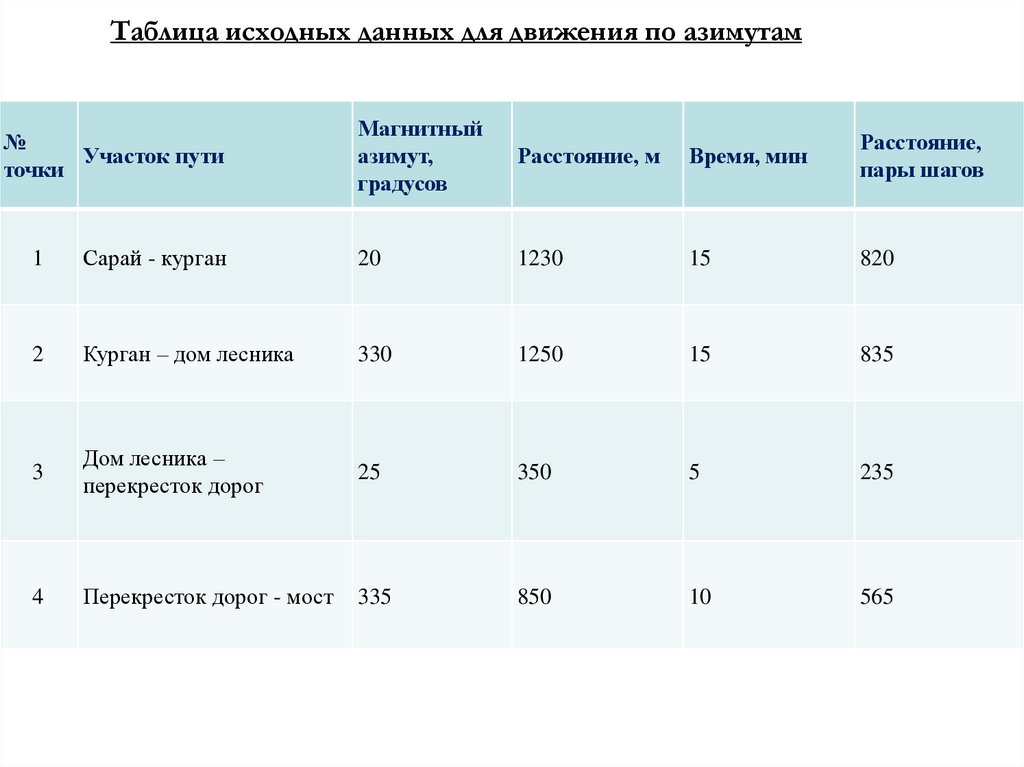

Таблица исходных данных для движения по азимутам
№
Участок пути
точки
Магнитный
азимут,
градусов
Расстояние, м
Время, мин
Расстояние,
пары шагов
1
Сарай - курган
20
1230
15
820
2
Курган – дом лесника
330
1250
15
835
3
Дом лесника –
перекресток дорог
25
350
5
235
4
Перекресток дорог - мост
335
850
10
565

25.

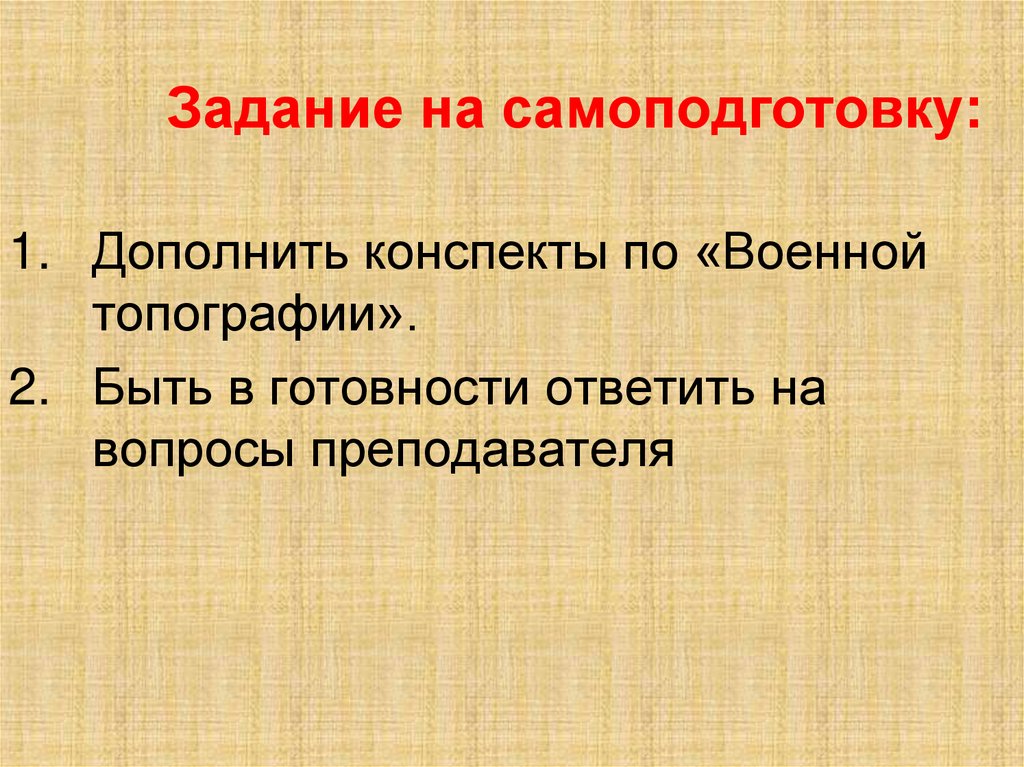

Задание на самоподготовку:
1. Дополнить конспекты по «Военной
топографии».
2. Быть в готовности ответить на
вопросы преподавателя

26. Спасибо за внимание!
