Определение числа теоретических и реальных тарелок колонны деэтанизации по диаграмме Маккейба-Тиле

1.

Частное профессиональное образовательное учреждение
«Газпром Техникум Новый Уренгой»
ТЕМА: Определение числа теоретических и реальных тарелок
колонны деэтанизации по диаграмме Маккейба-Тиле на установке
деэтанизации конденсата-1
Докладчик: студентка IV курса группы ПН-21
Усова Елизавета Юрьевна
Специальность 18.02.09 «Переработка нефти и газа»
Новый Уренгой, 2025

2.

Частное профессиональное образовательное учреждение
«Газпром Техникум Новый Уренгой»
Цель: определение числа теоретических и реальных тарелок колонны
деэтанизации по диаграмме Маккейба-Тиле
Объект исследования:
Филиал «Завод по подготовке конденсата к транспорту»
ООО «Газпром переработка»
Предмет исследования:
Колонна деэтанизации К-301
2
ТЕМА: Определение числа теоретических и реальных тарелок колонны деэтанизации по диаграмме Маккейба-Тиле на
установке деэтанизации конденсата-1

3.

Задачи:
1. Изучить основное технологическое оборудование УДК-1;
2. Изучить технологию установки с получением КГД и ГД;

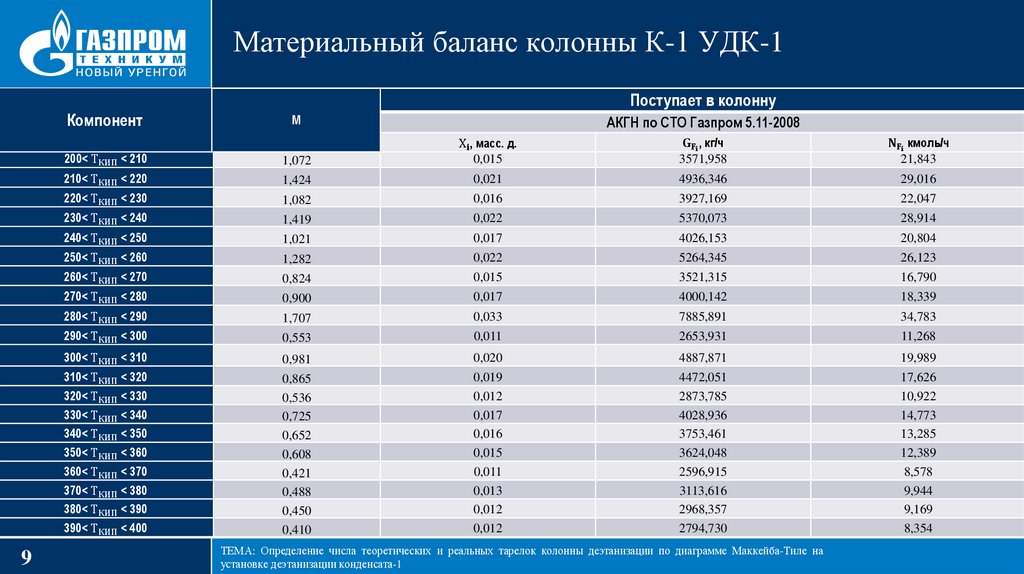

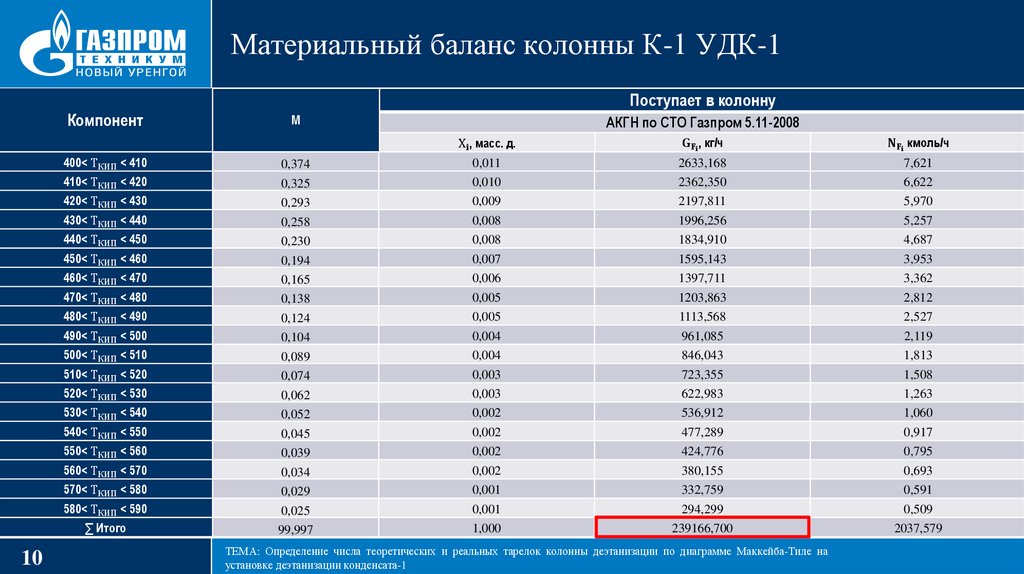

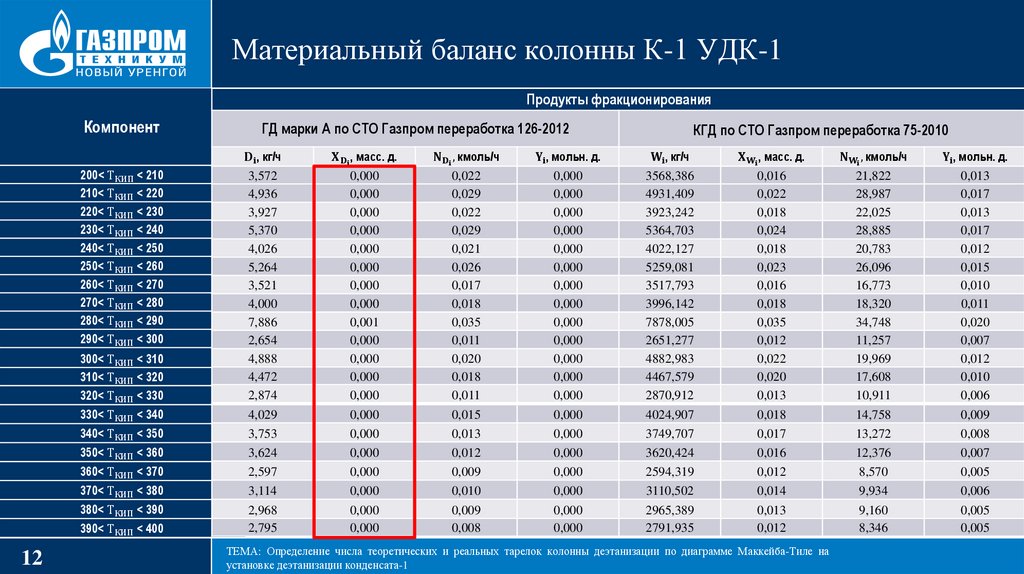

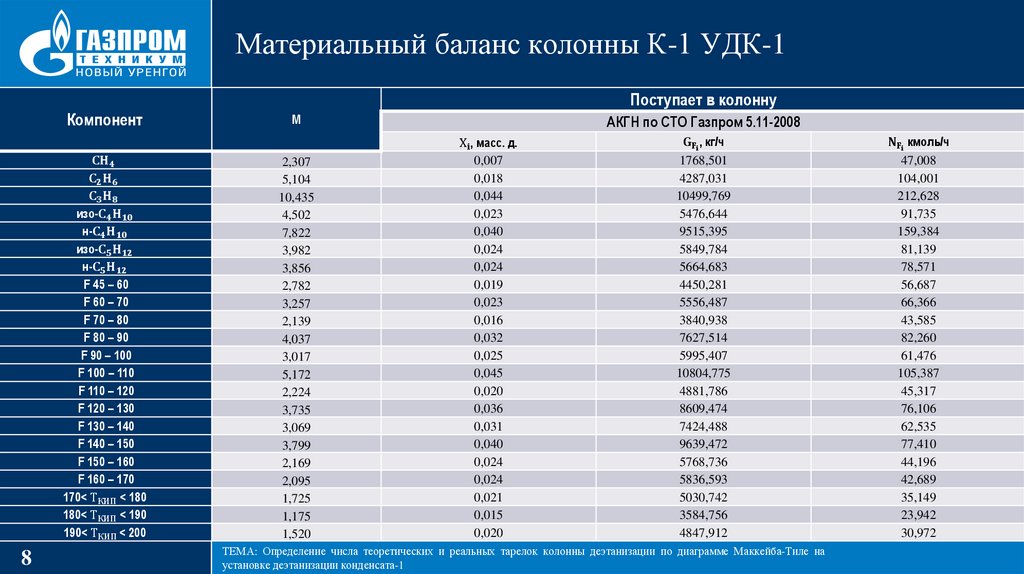

3. Составить материальный баланс колонны деэтанизации К-301 в режиме работы
Ачим. Зима;

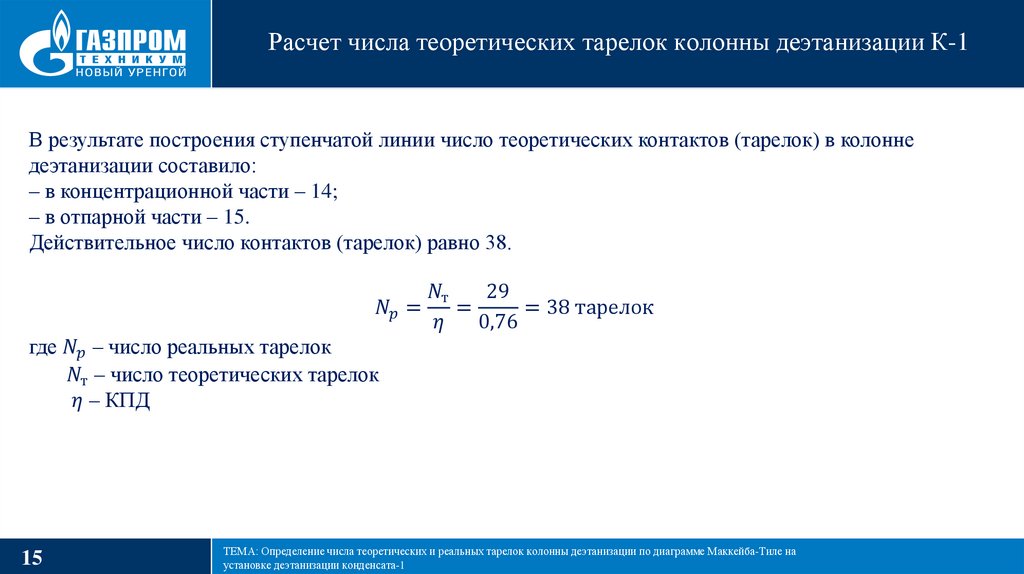

4. Произвести расчет числа теоретических и реальных тарелок колонны
деэтанизации К-301 по диаграмме Маккейба-Тиле.
3
ТЕМА: Определение числа теоретических и реальных тарелок колонны деэтанизации по диаграмме Маккейба-Тиле на
установке деэтанизации конденсата-1

4.

Актуальность
Установка деэтанизации конденсата (УДК-1) входит в комплекс установок Завода по
подготовке конденсата к транспорту.
Ввод новой установки в эксплуатацию – 2024 год.
На площадках УДК-1 осуществляется деэтанизация конденсата газового нестабильного
Ачимовских отложений и Валанжинских залежей с получением целевых продуктов –
конденсата газового деэтанизированного (КГД) и газа деэтанизации.
Годовая производительность УДК-1 составляет от 8,0 до 10,01 млн. тонн в год по сырью.
С запуском УДК-1 производительность Уренгойского ЗПКТ увеличена до 19,5 млн. тонн
в год по сырью.
4
ТЕМА: Определение числа теоретических и реальных тарелок колонны деэтанизации по диаграмме Маккейба-Тиле на
установке деэтанизации конденсата-1

5.

Технологическая часть

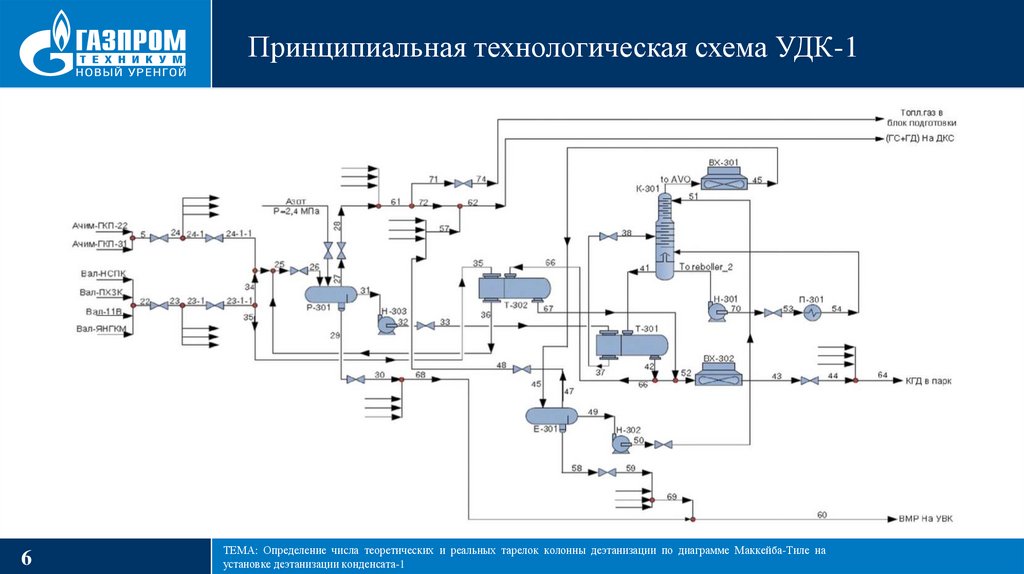

Технология получения КГД и ГД на УДК-1 в режиме работы Ачим. Зима
На технологических нитках УДК-1 существует возможность переработки как Валанжинского
конденсата, так и совместная переработка Ачимовского и Валанжинского конденсата газового
нестабильного.
Сырьё: конденсат газовый нестабильный
Продукты: конденсат газовый деэтанизированный, газ деэтанизации
Номинальная производительность одной линии по конденсату газовому нестабильному равна 2
млн. тонн/год
5

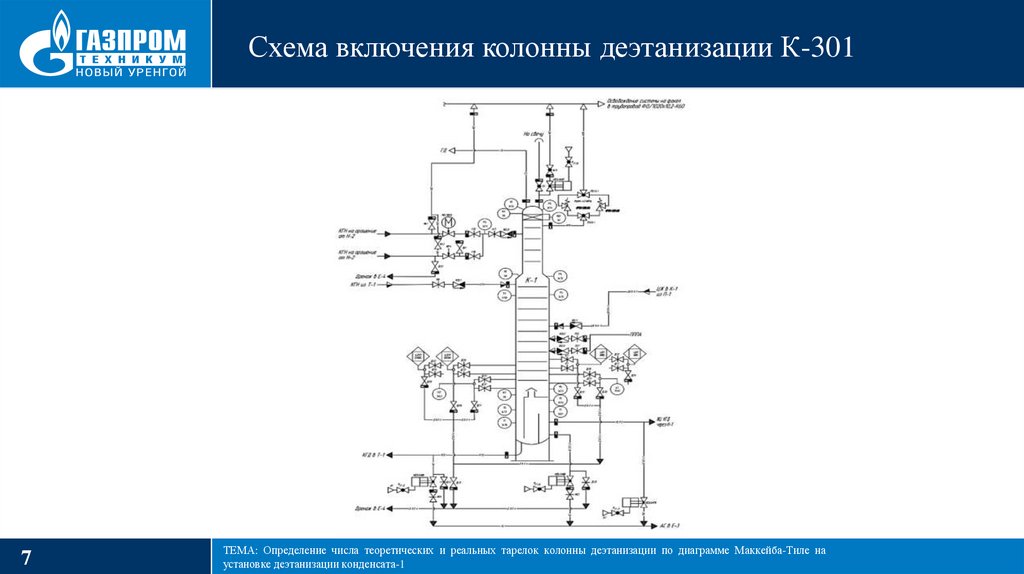

ТЕМА: Определение числа теоретических и реальных тарелок колонны деэтанизации по диаграмме Маккейба-Тиле на
установке деэтанизации конденсата-1

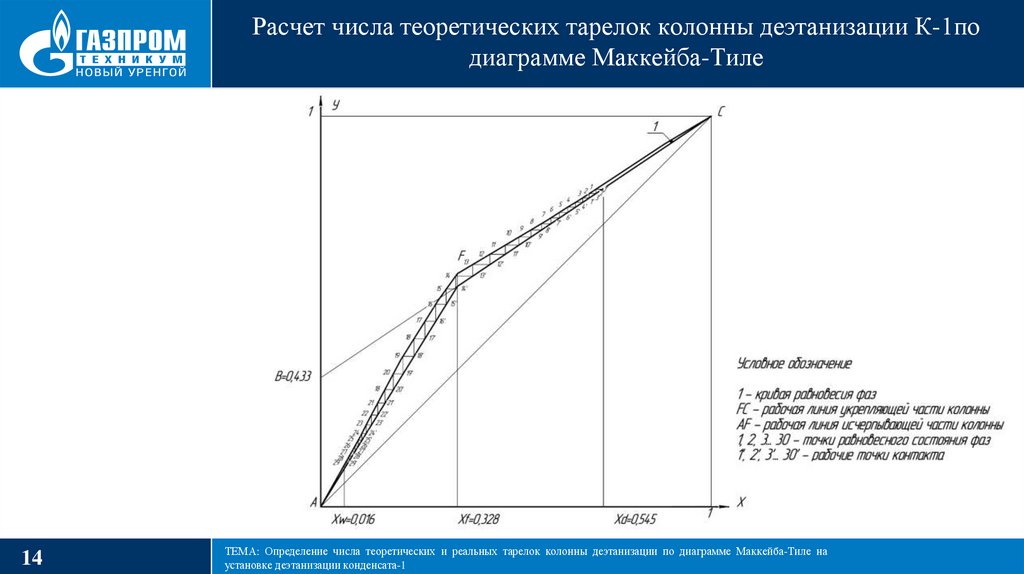

Определение числа теоретических и реальных тарелок колонны деэтанизации по диаграмме Маккейба-Тиле

1.

2.

3.

4.

5.

6.

7.

8.
