Архитектура микропроцессора основные элементы микропроцессора и их назначение. Взаимодействие основных элементов микропроцессора

1.

АРХИТЕКТУРА МИКРОПРОЦЕССОРА
ОСНОВНЫЕ ЭЛЕМЕНТЫ МИКРОПРОЦЕССОРА
И ИХ НАЗНАЧЕНИЕ. ВЗАИМОДЕЙСТВИЕ
ОСНОВНЫХ ЭЛЕМЕНТОВ МИКРОПРОЦЕССОРА
Пояркова Анна Вячеславовна
МДК 01.04

2.

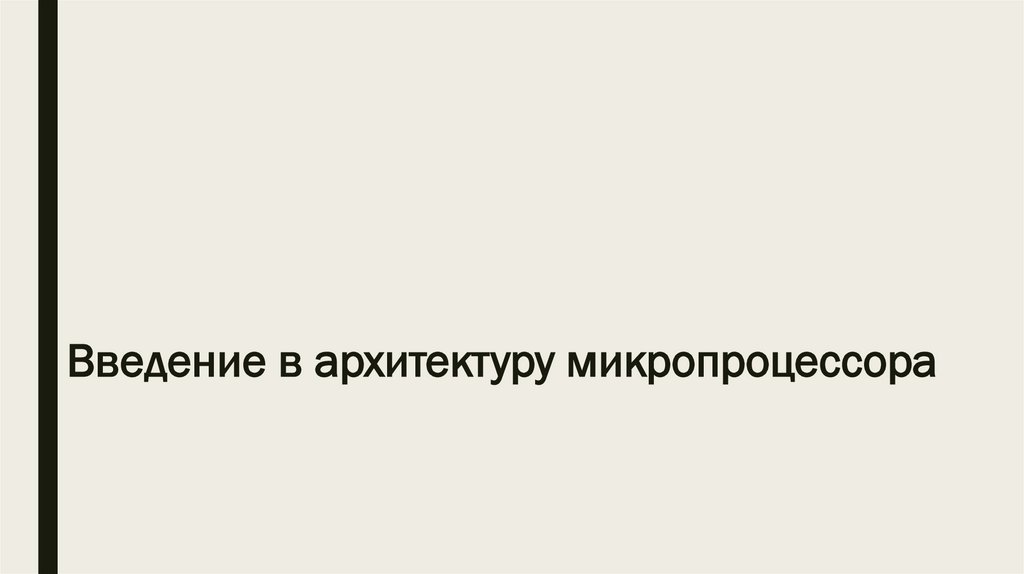

Введение в архитектуру микропроцессора

3.

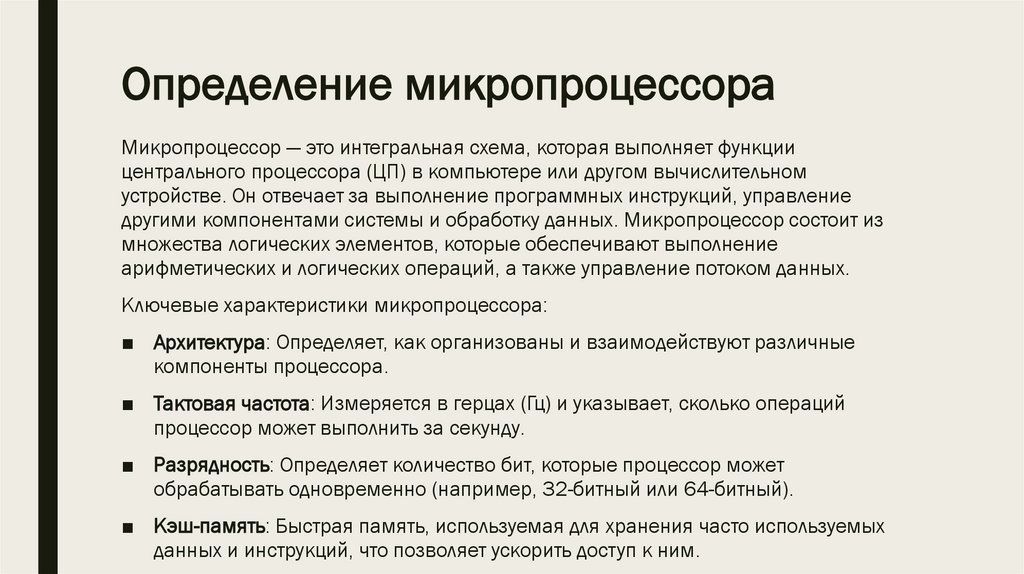

Определение микропроцессора
Микропроцессор — это интегральная схема, которая выполняет функции
центрального процессора (ЦП) в компьютере или другом вычислительном
устройстве. Он отвечает за выполнение программных инструкций, управление
другими компонентами системы и обработку данных. Микропроцессор состоит из
множества логических элементов, которые обеспечивают выполнение
арифметических и логических операций, а также управление потоком данных.
Ключевые характеристики микропроцессора:
■ Архитектура: Определяет, как организованы и взаимодействуют различные
компоненты процессора.
■ Тактовая частота: Измеряется в герцах (Гц) и указывает, сколько операций
процессор может выполнить за секунду.
■ Разрядность: Определяет количество бит, которые процессор может
обрабатывать одновременно (например, 32-битный или 64-битный).
■ Кэш-память: Быстрая память, используемая для хранения часто используемых
данных и инструкций, что позволяет ускорить доступ к ним.

4.

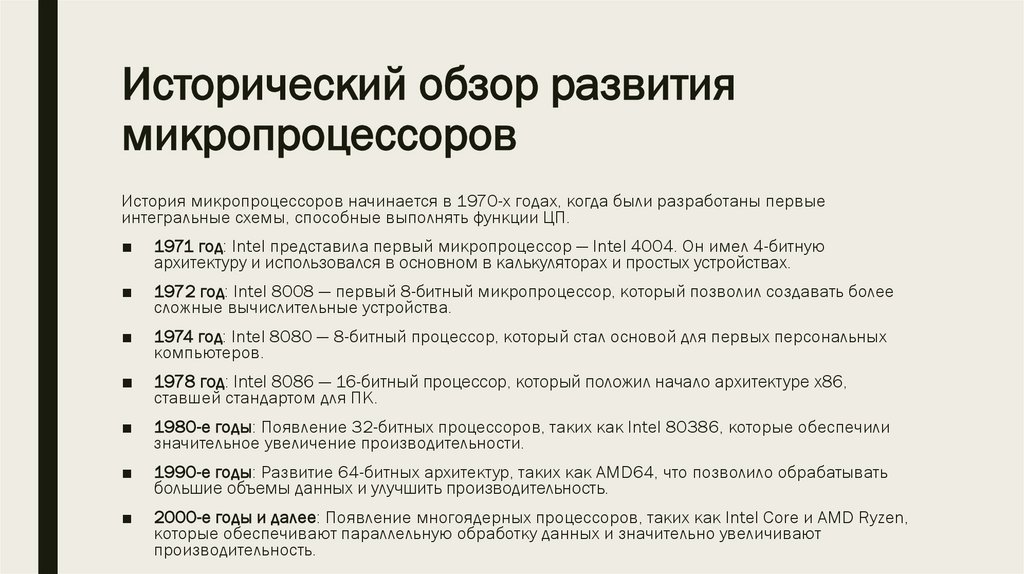

Исторический обзор развития
микропроцессоров
История микропроцессоров начинается в 1970-х годах, когда были разработаны первые
интегральные схемы, способные выполнять функции ЦП.
■
1971 год: Intel представила первый микропроцессор — Intel 4004. Он имел 4-битную
архитектуру и использовался в основном в калькуляторах и простых устройствах.
■
1972 год: Intel 8008 — первый 8-битный микропроцессор, который позволил создавать более
сложные вычислительные устройства.
■
1974 год: Intel 8080 — 8-битный процессор, который стал основой для первых персональных
компьютеров.
■
1978 год: Intel 8086 — 16-битный процессор, который положил начало архитектуре x86,
ставшей стандартом для ПК.
■
1980-е годы: Появление 32-битных процессоров, таких как Intel 80386, которые обеспечили
значительное увеличение производительности.
■
1990-е годы: Развитие 64-битных архитектур, таких как AMD64, что позволило обрабатывать
большие объемы данных и улучшить производительность.
■
2000-е годы и далее: Появление многоядерных процессоров, таких как Intel Core и AMD Ryzen,
которые обеспечивают параллельную обработку данных и значительно увеличивают
производительность.

5.

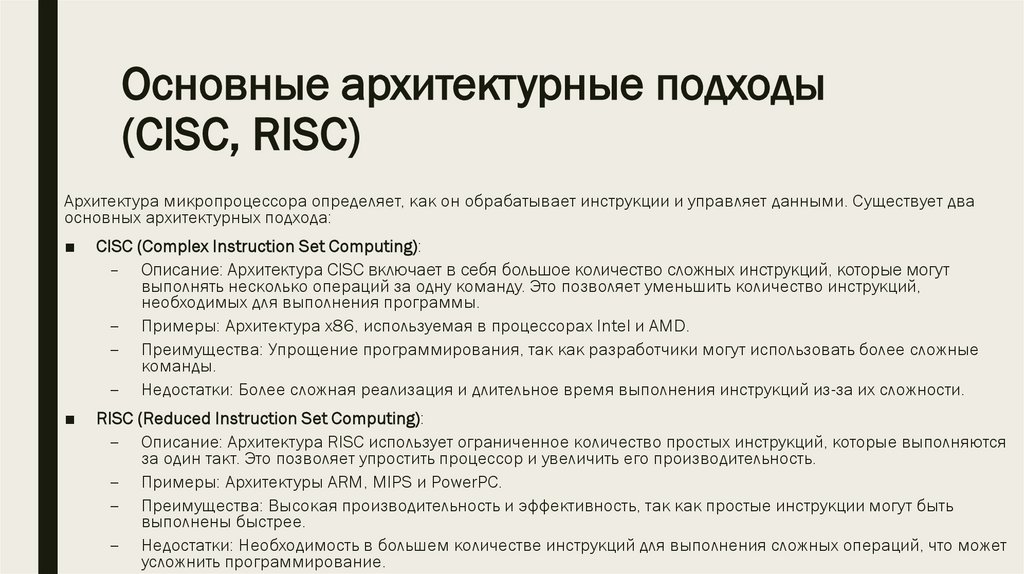

Основные архитектурные подходы
(CISC, RISC)
Архитектура микропроцессора определяет, как он обрабатывает инструкции и управляет данными. Существует два
основных архитектурных подхода:
■
CISC (Complex Instruction Set Computing):
– Описание: Архитектура CISC включает в себя большое количество сложных инструкций, которые могут
выполнять несколько операций за одну команду. Это позволяет уменьшить количество инструкций,
необходимых для выполнения программы.
– Примеры: Архитектура x86, используемая в процессорах Intel и AMD.
– Преимущества: Упрощение программирования, так как разработчики могут использовать более сложные
команды.
– Недостатки: Более сложная реализация и длительное время выполнения инструкций из-за их сложности.
■
RISC (Reduced Instruction Set Computing):
– Описание: Архитектура RISC использует ограниченное количество простых инструкций, которые выполняются
за один такт. Это позволяет упростить процессор и увеличить его производительность.
– Примеры: Архитектуры ARM, MIPS и PowerPC.
– Преимущества: Высокая производительность и эффективность, так как простые инструкции могут быть
выполнены быстрее.
– Недостатки: Необходимость в большем количестве инструкций для выполнения сложных операций, что может
усложнить программирование.

6.

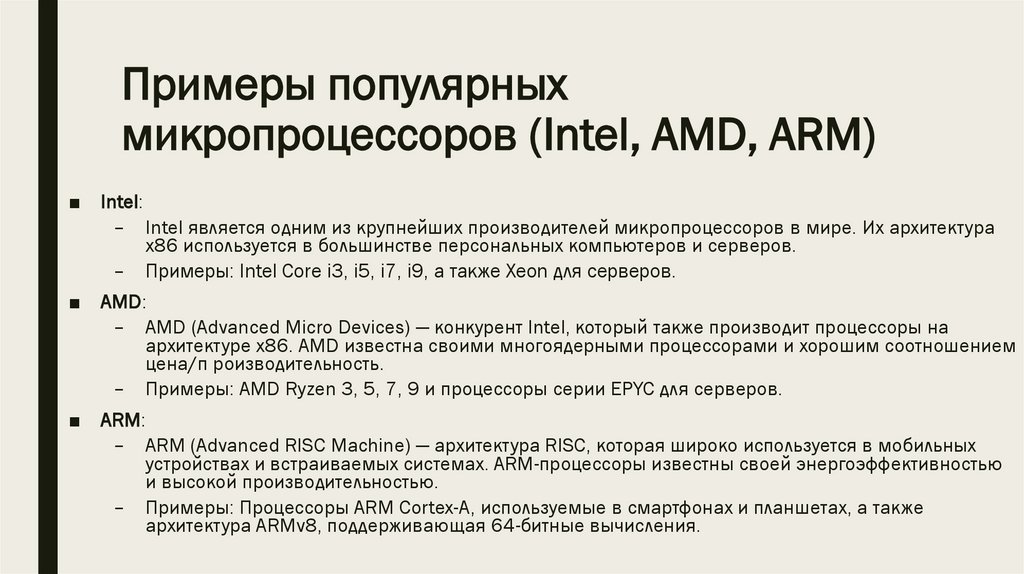

Примеры популярных
микропроцессоров (Intel, AMD, ARM)
■ Intel:
– Intel является одним из крупнейших производителей микропроцессоров в мире. Их архитектура
x86 используется в большинстве персональных компьютеров и серверов.
– Примеры: Intel Core i3, i5, i7, i9, а также Xeon для серверов.
■ AMD:
– AMD (Advanced Micro Devices) — конкурент Intel, который также производит процессоры на
архитектуре x86. AMD известна своими многоядерными процессорами и хорошим соотношением
цена/п роизводительность.
– Примеры: AMD Ryzen 3, 5, 7, 9 и процессоры серии EPYC для серверов.
■ ARM:
– ARM (Advanced RISC Machine) — архитектура RISC, которая широко используется в мобильных
устройствах и встраиваемых системах. ARM-процессоры известны своей энергоэффективностью
и высокой производительностью.
– Примеры: Процессоры ARM Cortex-A, используемые в смартфонах и планшетах, а также
архитектура ARMv8, поддерживающая 64-битные вычисления.

7.

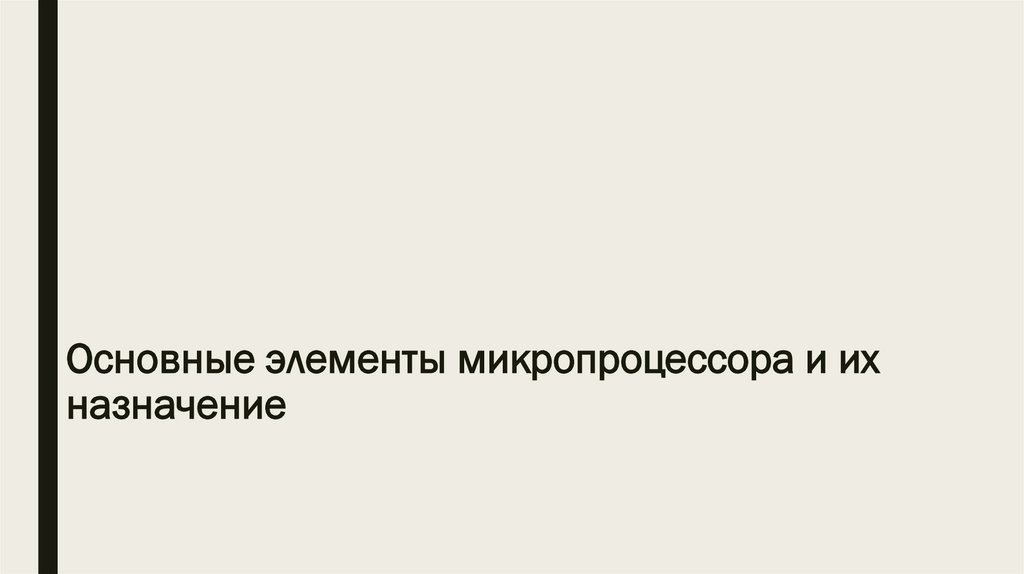

Основные элементы микропроцессора и их
назначение

8.

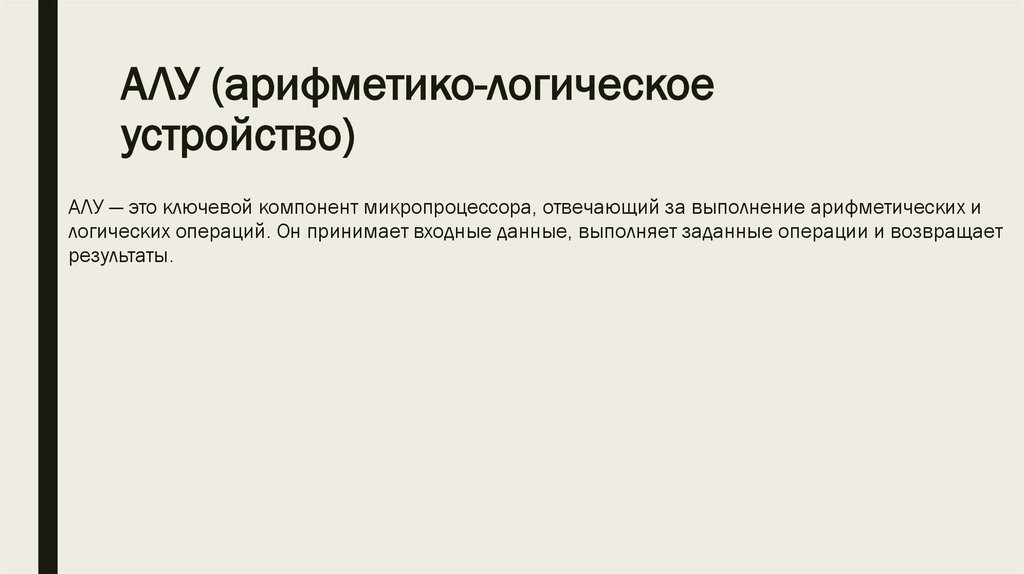

АЛУ (арифметико-логическое
устройство)
АЛУ — это ключевой компонент микропроцессора, отвечающий за выполнение арифметических и
логических операций. Он принимает входные данные, выполняет заданные операции и возвращает
результаты.

9.

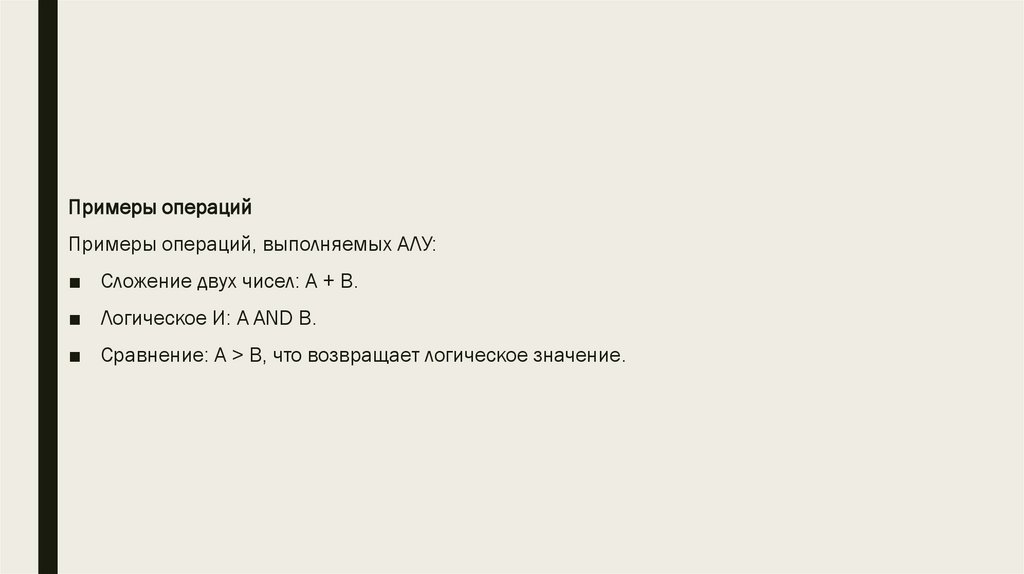

Примеры операций
Примеры операций, выполняемых АЛУ:
■ Сложение двух чисел: A + B.
■ Логическое И: A AND B.
■ Сравнение: A > B, что возвращает логическое значение.

10.

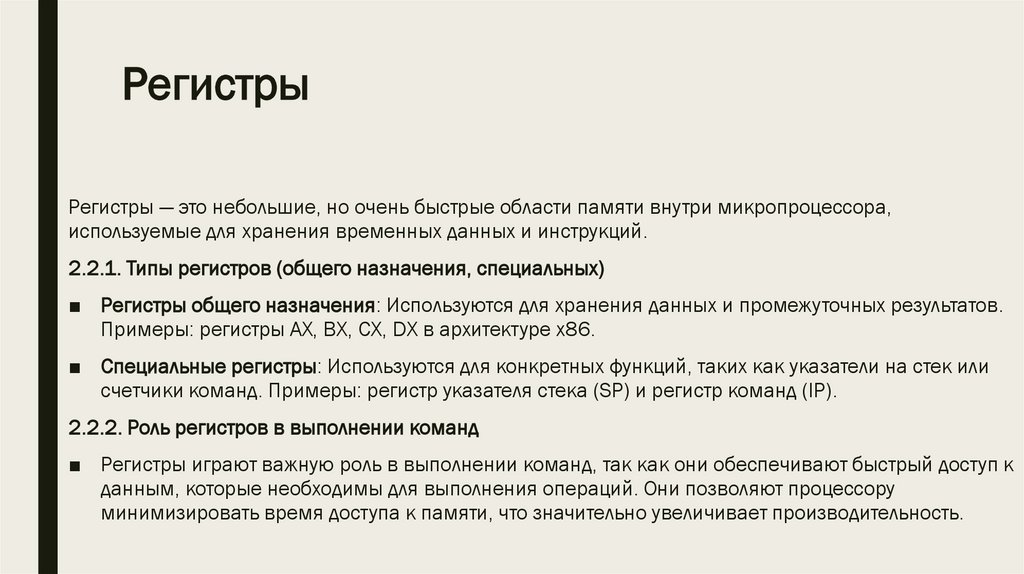

Регистры
Регистры — это небольшие, но очень быстрые области памяти внутри микропроцессора,
используемые для хранения временных данных и инструкций.
2.2.1. Типы регистров (общего назначения, специальных)
■ Регистры общего назначения: Используются для хранения данных и промежуточных результатов.
Примеры: регистры AX, BX, CX, DX в архитектуре x86.
■ Специальные регистры: Используются для конкретных функций, таких как указатели на стек или
счетчики команд. Примеры: регистр указателя стека (SP) и регистр команд (IP).
2.2.2. Роль регистров в выполнении команд
■ Регистры играют важную роль в выполнении команд, так как они обеспечивают быстрый доступ к
данным, которые необходимы для выполнения операций. Они позволяют процессору
минимизировать время доступа к памяти, что значительно увеличивает производительность.

11.

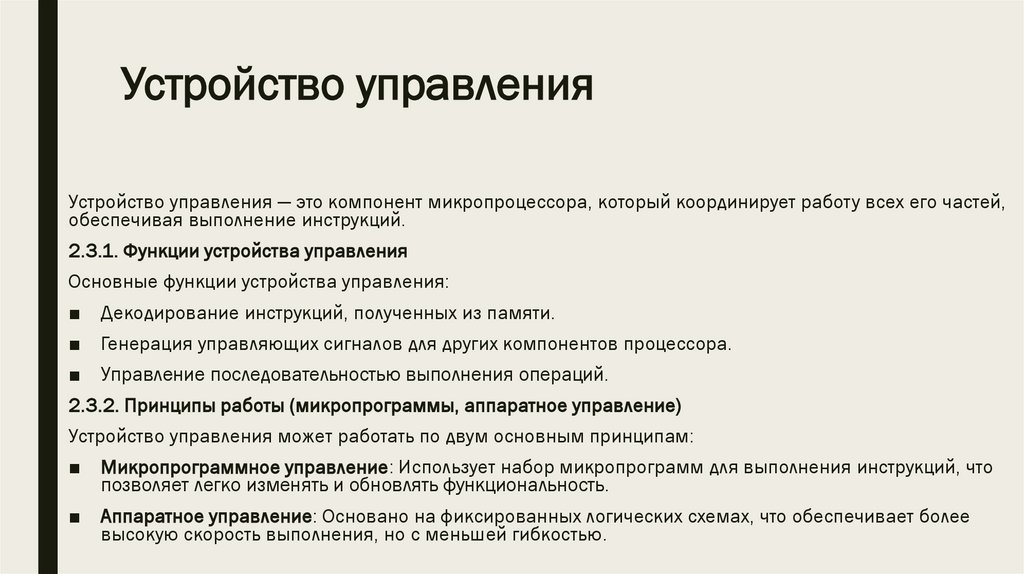

Устройство управления
Устройство управления — это компонент микропроцессора, который координирует работу всех его частей,
обеспечивая выполнение инструкций.
2.3.1. Функции устройства управления
Основные функции устройства управления:
■ Декодирование инструкций, полученных из памяти.
■ Генерация управляющих сигналов для других компонентов процессора.
■ Управление последовательностью выполнения операций.
2.3.2. Принципы работы (микропрограммы, аппаратное управление)
Устройство управления может работать по двум основным принципам:
■ Микропрограммное управление: Использует набор микропрограмм для выполнения инструкций, что
позволяет легко изменять и обновлять функциональность.
■ Аппаратное управление: Основано на фиксированных логических схемах, что обеспечивает более
высокую скорость выполнения, но с меньшей гибкостью.

12.

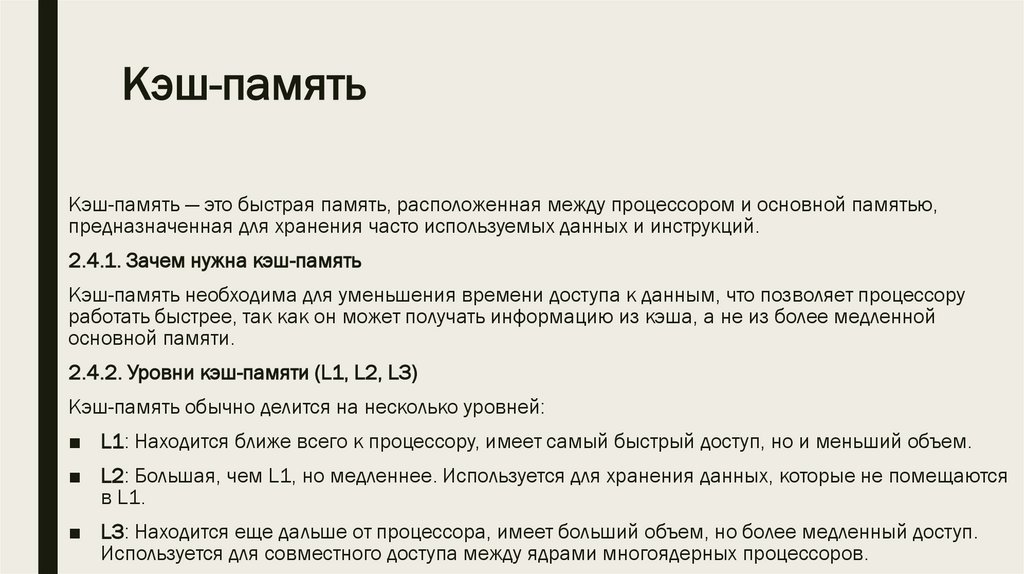

Кэш-память
Кэш-память — это быстрая память, расположенная между процессором и основной памятью,
предназначенная для хранения часто используемых данных и инструкций.
2.4.1. Зачем нужна кэш-память
Кэш-память необходима для уменьшения времени доступа к данным, что позволяет процессору
работать быстрее, так как он может получать информацию из кэша, а не из более медленной
основной памяти.
2.4.2. Уровни кэш-памяти (L1, L2, L3)
Кэш-память обычно делится на несколько уровней:
■ L1: Находится ближе всего к процессору, имеет самый быстрый доступ, но и меньший объем.
■ L2: Большая, чем L1, но медленнее. Используется для хранения данных, которые не помещаются
в L1.
■ L3: Находится еще дальше от процессора, имеет больший объем, но более медленный доступ.
Используется для совместного доступа между ядрами многоядерных процессоров.

13.

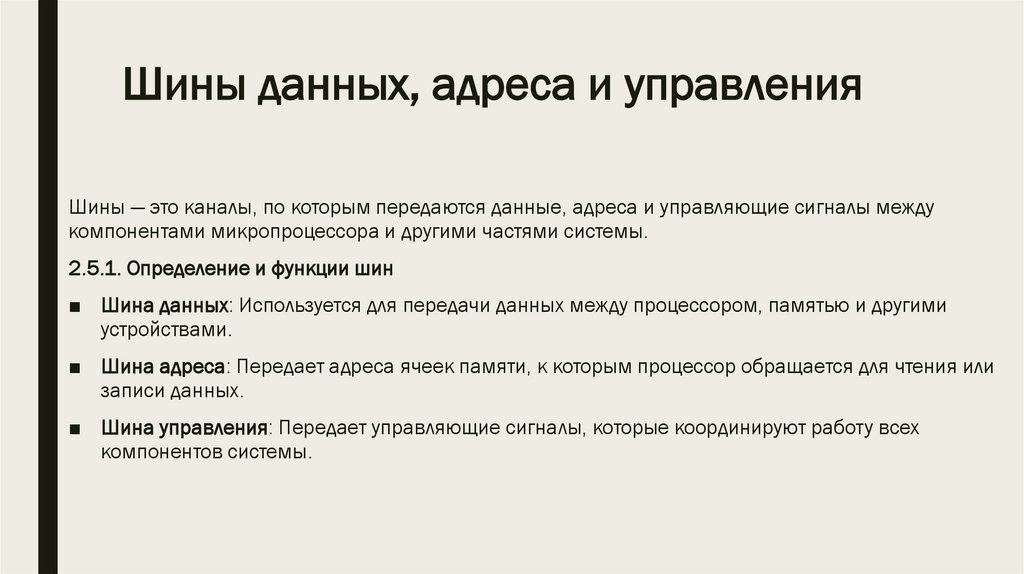

Шины данных, адреса и управления
Шины — это каналы, по которым передаются данные, адреса и управляющие сигналы между
компонентами микропроцессора и другими частями системы.
2.5.1. Определение и функции шин
■ Шина данных: Используется для передачи данных между процессором, памятью и другими
устройствами.
■ Шина адреса: Передает адреса ячеек памяти, к которым процессор обращается для чтения или
записи данных.
■ Шина управления: Передает управляющие сигналы, которые координируют работу всех
компонентов системы.

14.

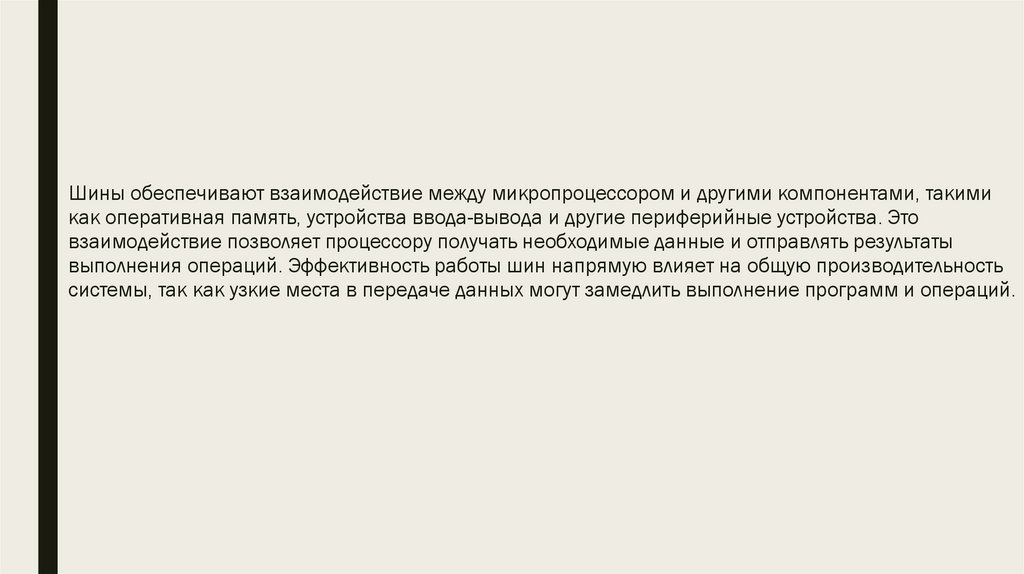

Шины обеспечивают взаимодействие между микропроцессором и другими компонентами, такими
как оперативная память, устройства ввода-вывода и другие периферийные устройства. Это
взаимодействие позволяет процессору получать необходимые данные и отправлять результаты
выполнения операций. Эффективность работы шин напрямую влияет на общую производительность
системы, так как узкие места в передаче данных могут замедлить выполнение программ и операций.

15.

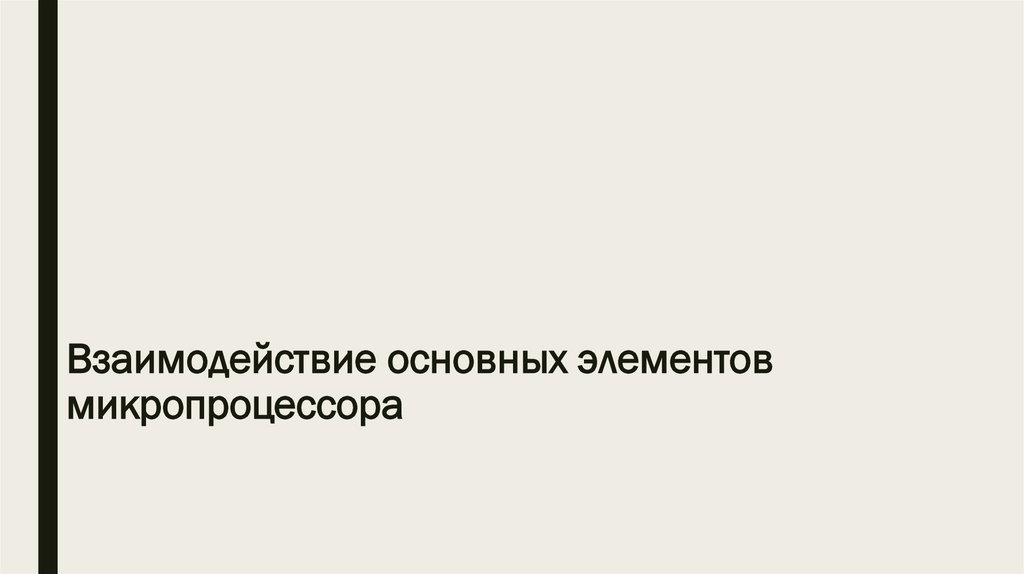

Взаимодействие основных элементов
микропроцессора

16.

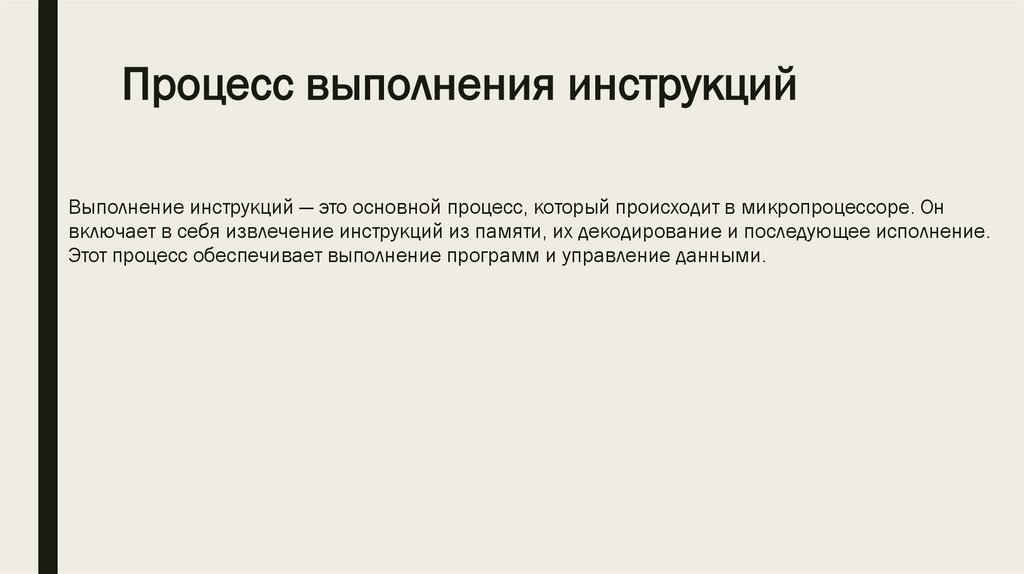

Процесс выполнения инструкций
Выполнение инструкций — это основной процесс, который происходит в микропроцессоре. Он
включает в себя извлечение инструкций из памяти, их декодирование и последующее исполнение.
Этот процесс обеспечивает выполнение программ и управление данными.

17.

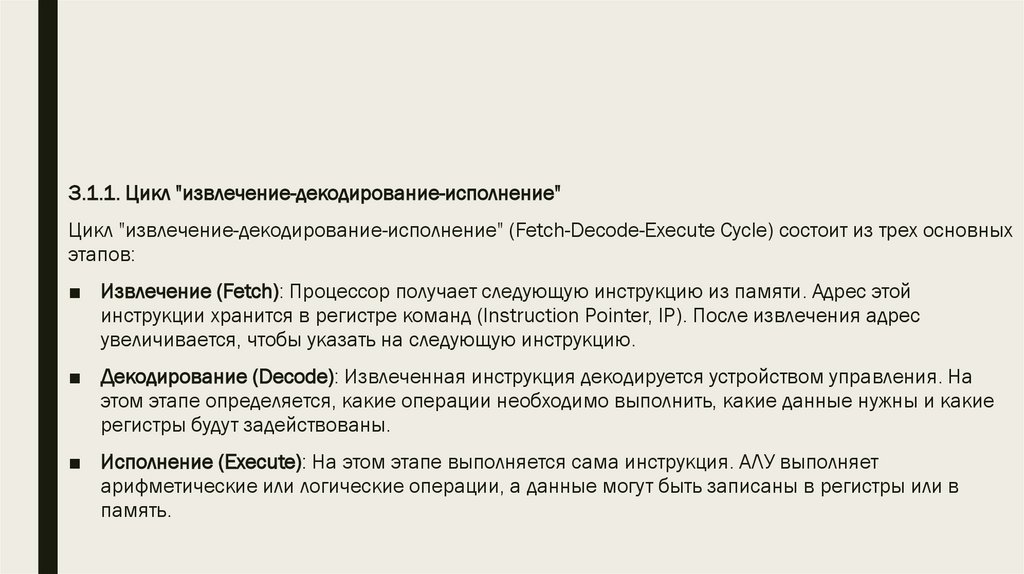

3.1.1. Цикл "извлечение-декодирование-исполнение"
Цикл "извлечение-декодирование-исполнение" (Fetch-Decode-Execute Cycle) состоит из трех основных
этапов:
■ Извлечение (Fetch): Процессор получает следующую инструкцию из памяти. Адрес этой
инструкции хранится в регистре команд (Instruction Pointer, IP). После извлечения адрес
увеличивается, чтобы указать на следующую инструкцию.
■ Декодирование (Decode): Извлеченная инструкция декодируется устройством управления. На
этом этапе определяется, какие операции необходимо выполнить, какие данные нужны и какие
регистры будут задействованы.
■ Исполнение (Execute): На этом этапе выполняется сама инструкция. АЛУ выполняет
арифметические или логические операции, а данные могут быть записаны в регистры или в
память.

18.

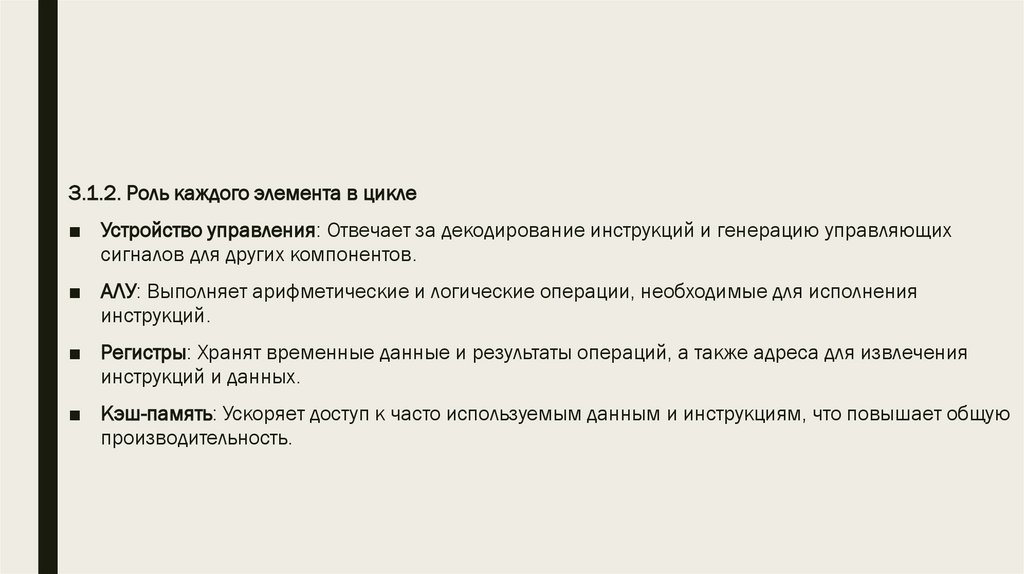

3.1.2. Роль каждого элемента в цикле
■ Устройство управления: Отвечает за декодирование инструкций и генерацию управляющих
сигналов для других компонентов.
■ АЛУ: Выполняет арифметические и логические операции, необходимые для исполнения
инструкций.
■ Регистры: Хранят временные данные и результаты операций, а также адреса для извлечения
инструкций и данных.
■ Кэш-память: Ускоряет доступ к часто используемым данным и инструкциям, что повышает общую
производительность.

19.

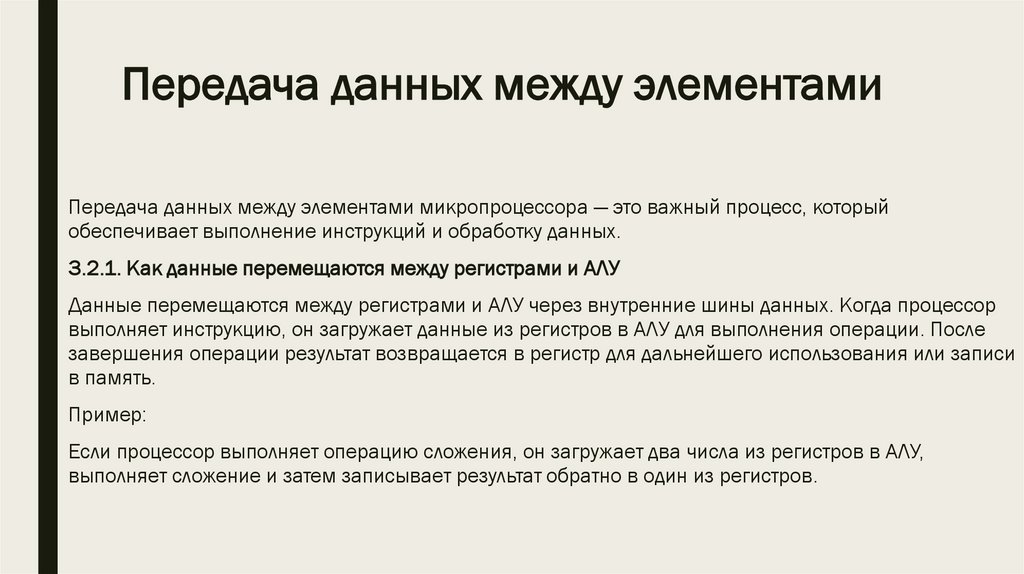

Передача данных между элементами
Передача данных между элементами микропроцессора — это важный процесс, который
обеспечивает выполнение инструкций и обработку данных.
3.2.1. Как данные перемещаются между регистрами и АЛУ
Данные перемещаются между регистрами и АЛУ через внутренние шины данных. Когда процессор
выполняет инструкцию, он загружает данные из регистров в АЛУ для выполнения операции. После
завершения операции результат возвращается в регистр для дальнейшего использования или записи
в память.
Пример:
Если процессор выполняет операцию сложения, он загружает два числа из регистров в АЛУ,
выполняет сложение и затем записывает результат обратно в один из регистров.

20.

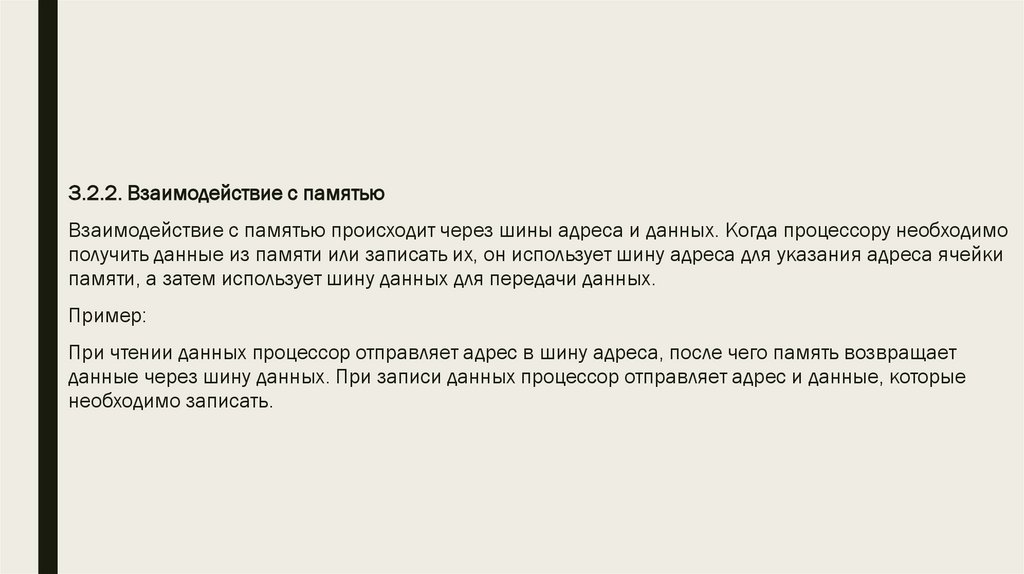

3.2.2. Взаимодействие с памятью
Взаимодействие с памятью происходит через шины адреса и данных. Когда процессору необходимо
получить данные из памяти или записать их, он использует шину адреса для указания адреса ячейки
памяти, а затем использует шину данных для передачи данных.
Пример:
При чтении данных процессор отправляет адрес в шину адреса, после чего память возвращает
данные через шину данных. При записи данных процессор отправляет адрес и данные, которые
необходимо записать.

21.

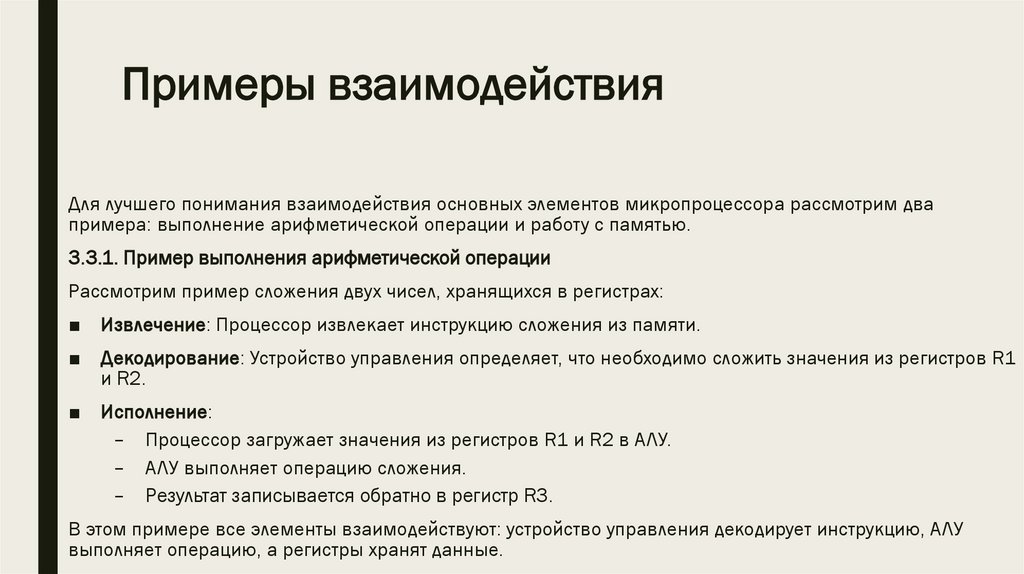

Примеры взаимодействия
Для лучшего понимания взаимодействия основных элементов микропроцессора рассмотрим два
примера: выполнение арифметической операции и работу с памятью.
3.3.1. Пример выполнения арифметической операции
Рассмотрим пример сложения двух чисел, хранящихся в регистрах:
■ Извлечение: Процессор извлекает инструкцию сложения из памяти.
■ Декодирование: Устройство управления определяет, что необходимо сложить значения из регистров R1
и R2.
■ Исполнение:
– Процессор загружает значения из регистров R1 и R2 в АЛУ.
– АЛУ выполняет операцию сложения.
– Результат записывается обратно в регистр R3.
В этом примере все элементы взаимодействуют: устройство управления декодирует инструкцию, АЛУ
выполняет операцию, а регистры хранят данные.

22.

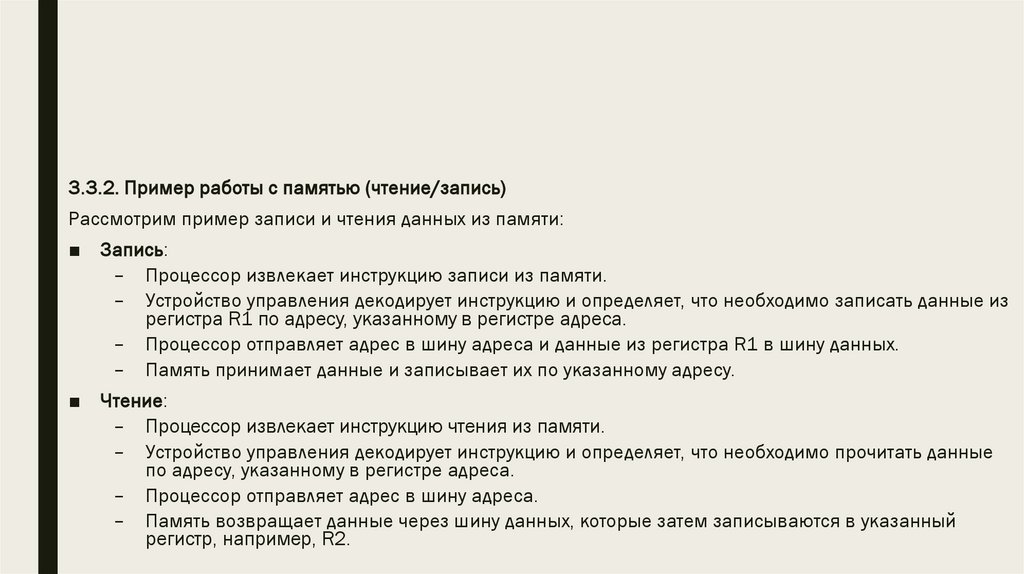

3.3.2. Пример работы с памятью (чтение/запись)
Рассмотрим пример записи и чтения данных из памяти:
■ Запись:
– Процессор извлекает инструкцию записи из памяти.
– Устройство управления декодирует инструкцию и определяет, что необходимо записать данные из
регистра R1 по адресу, указанному в регистре адреса.
– Процессор отправляет адрес в шину адреса и данные из регистра R1 в шину данных.
– Память принимает данные и записывает их по указанному адресу.
■ Чтение:
– Процессор извлекает инструкцию чтения из памяти.
– Устройство управления декодирует инструкцию и определяет, что необходимо прочитать данные
по адресу, указанному в регистре адреса.
– Процессор отправляет адрес в шину адреса.
– Память возвращает данные через шину данных, которые затем записываются в указанный
регистр, например, R2.

23.

Заключение

24.

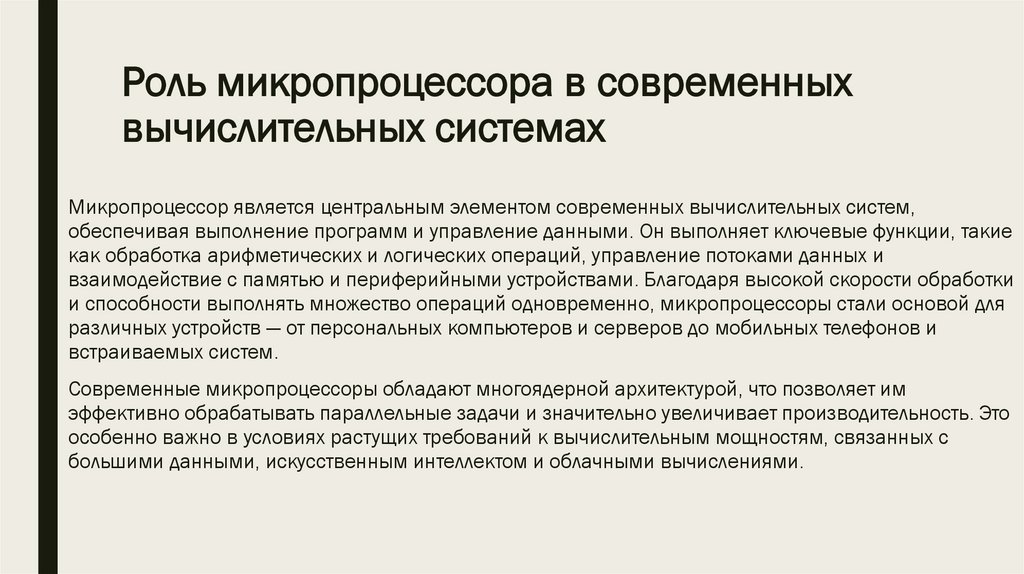

Роль микропроцессора в современных
вычислительных системах
Микропроцессор является центральным элементом современных вычислительных систем,
обеспечивая выполнение программ и управление данными. Он выполняет ключевые функции, такие
как обработка арифметических и логических операций, управление потоками данных и
взаимодействие с памятью и периферийными устройствами. Благодаря высокой скорости обработки
и способности выполнять множество операций одновременно, микропроцессоры стали основой для
различных устройств — от персональных компьютеров и серверов до мобильных телефонов и
встраиваемых систем.
Современные микропроцессоры обладают многоядерной архитектурой, что позволяет им
эффективно обрабатывать параллельные задачи и значительно увеличивает производительность. Это
особенно важно в условиях растущих требований к вычислительным мощностям, связанных с
большими данными, искусственным интеллектом и облачными вычислениями.

25.

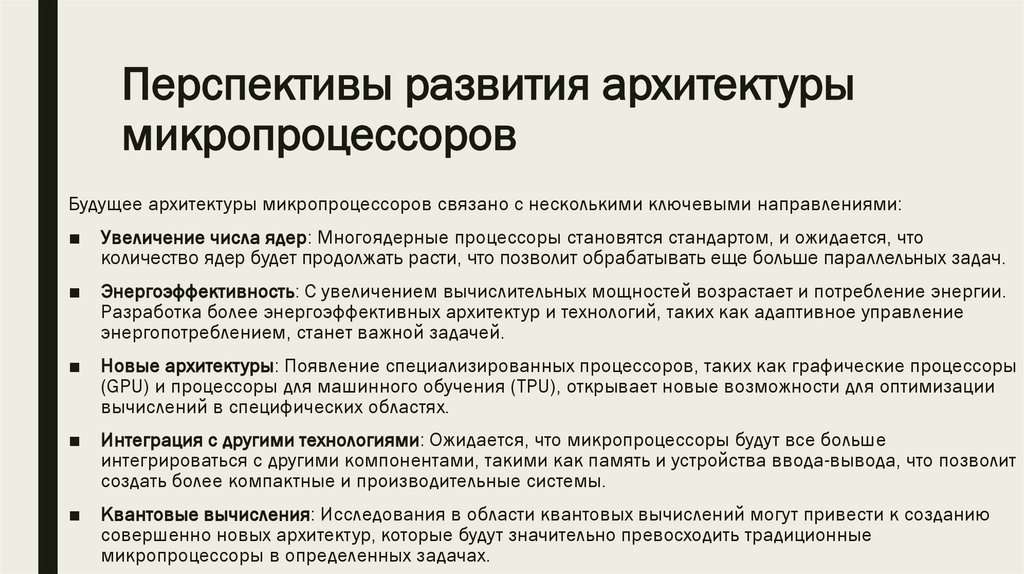

Перспективы развития архитектуры
микропроцессоров
Будущее архитектуры микропроцессоров связано с несколькими ключевыми направлениями:
■ Увеличение числа ядер: Многоядерные процессоры становятся стандартом, и ожидается, что
количество ядер будет продолжать расти, что позволит обрабатывать еще больше параллельных задач.
■ Энергоэффективность: С увеличением вычислительных мощностей возрастает и потребление энергии.
Разработка более энергоэффективных архитектур и технологий, таких как адаптивное управление
энергопотреблением, станет важной задачей.
■ Новые архитектуры: Появление специализированных процессоров, таких как графические процессоры
(GPU) и процессоры для машинного обучения (TPU), открывает новые возможности для оптимизации
вычислений в специфических областях.
■ Интеграция с другими технологиями: Ожидается, что микропроцессоры будут все больше
интегрироваться с другими компонентами, такими как память и устройства ввода-вывода, что позволит
создать более компактные и производительные системы.
■ Квантовые вычисления: Исследования в области квантовых вычислений могут привести к созданию
совершенно новых архитектур, которые будут значительно превосходить традиционные
микропроцессоры в определенных задачах.

26.

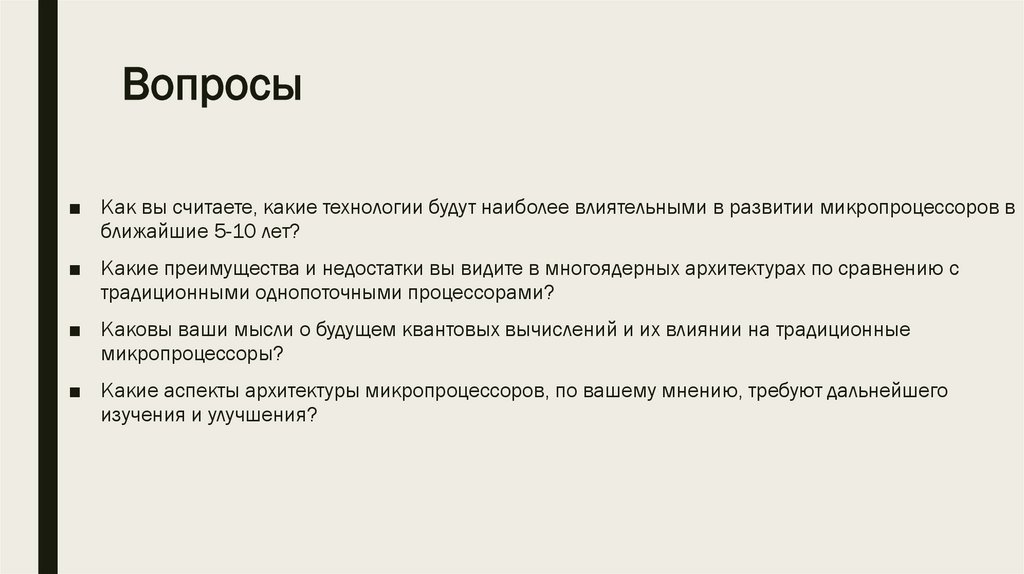

Вопросы
■ Как вы считаете, какие технологии будут наиболее влиятельными в развитии микропроцессоров в
ближайшие 5-10 лет?
■ Какие преимущества и недостатки вы видите в многоядерных архитектурах по сравнению с
традиционными однопоточными процессорами?
■ Каковы ваши мысли о будущем квантовых вычислений и их влиянии на традиционные
микропроцессоры?
■ Какие аспекты архитектуры микропроцессоров, по вашему мнению, требуют дальнейшего
изучения и улучшения?
