Улучшение результатов нанесения покрытия при помощи технологии AFC (Управление потоком воздуха) с закрытым контуром

1. Улучшение результатов нанесения покрытия при помощи технологии AFC (Управление потоком воздуха) с закрытым контуром

Wagner HiCoat
Михаэль Топп
Старший Менеджер по Продукции
J.Wagner GmbH
Маркдорф, 03 мая 2012
Обновлен 08.10.2012

2. ПЕРЕЧЕНЬ ВОПРОСОВ

ı Решения для промышленности
Основы подачи порошка
Технология регулятора давления
Технология регулятора потока воздуха
Технология потока воздуха в закрытом контуре
Использование AFC в продукции компании Wagner
Все права сохранены © 2009 WAGNER
Улучшение результатов нанесения покрытия при помощи
технологии AFC (Управление потоком воздуха) | Дата | Страница 2

3.

ı Решения для промышленности

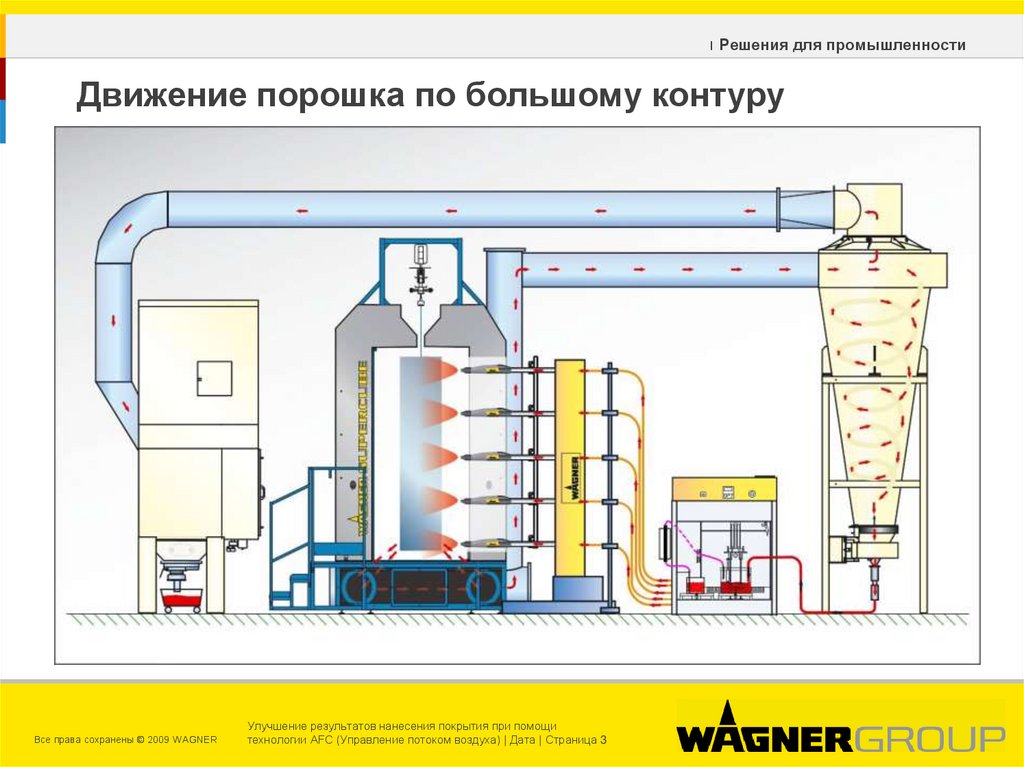

Движение порошка по большому контуру
Все права сохранены © 2009 WAGNER
Улучшение результатов нанесения покрытия при помощи
технологии AFC (Управление потоком воздуха) | Дата | Страница 3

4.

ı Решения для промышленности

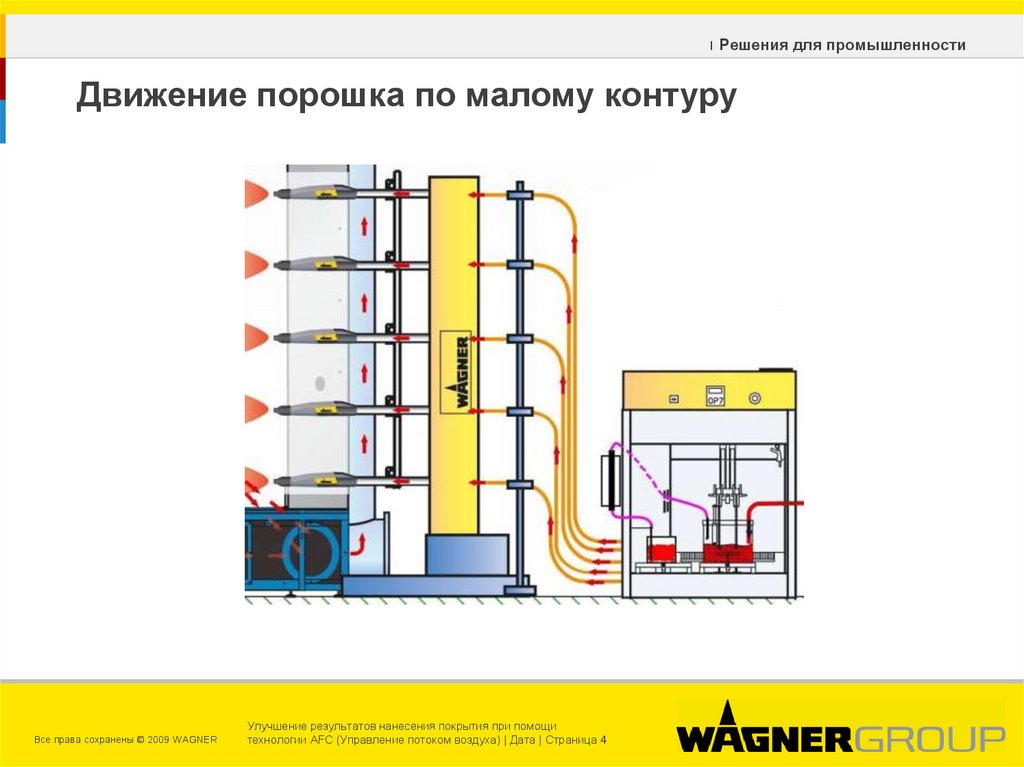

Движение порошка по малому контуру
Все права сохранены © 2009 WAGNER
Улучшение результатов нанесения покрытия при помощи
технологии AFC (Управление потоком воздуха) | Дата | Страница 4

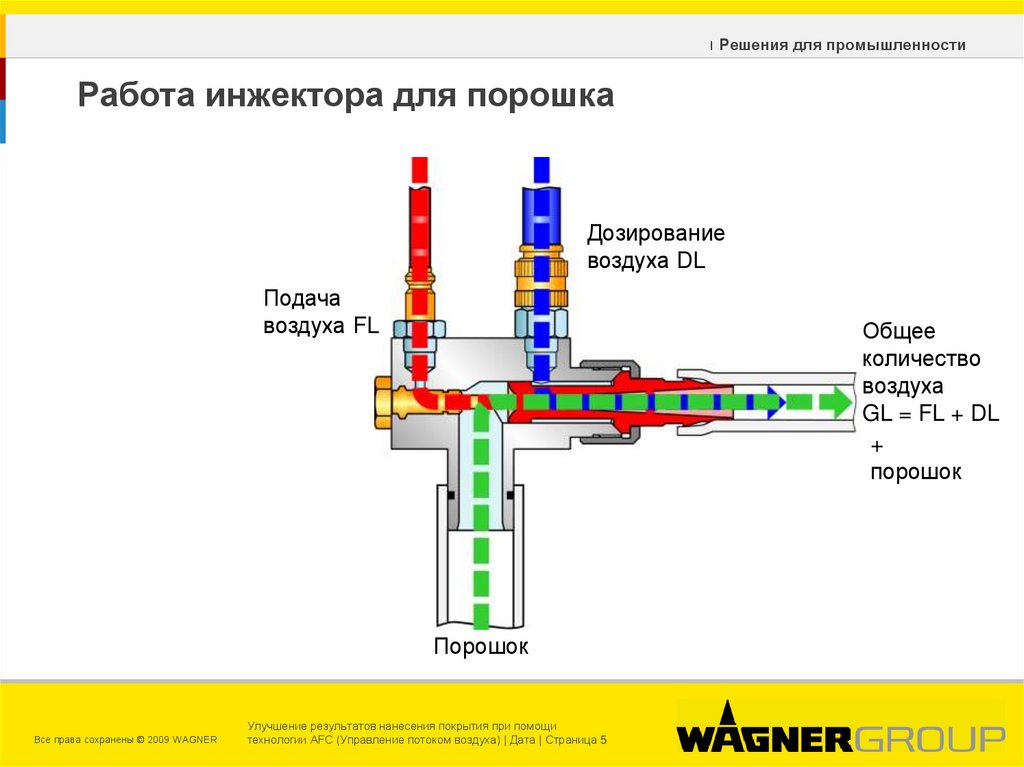

5.

ı Решения для промышленности
Работа инжектора для порошка
Дозирование
воздуха DL
Подача
воздуха FL
Общее
количество
воздуха
GL = FL + DL
+
порошок
Порошок
Все права сохранены © 2009 WAGNER
Улучшение результатов нанесения покрытия при помощи
технологии AFC (Управление потоком воздуха) | Дата | Страница 5

6.

ı Решения для промышленности
Настройка выхода порошка
Подача воздуха FL
Дозирование воздуха DL
Общее количество воздуха GL
Низкий
выход
Все права сохранены © 2009 WAGNER
Улучшение результатов нанесения покрытия при помощи
технологии AFC (Управление потоком воздуха) | Дата | Страница 6

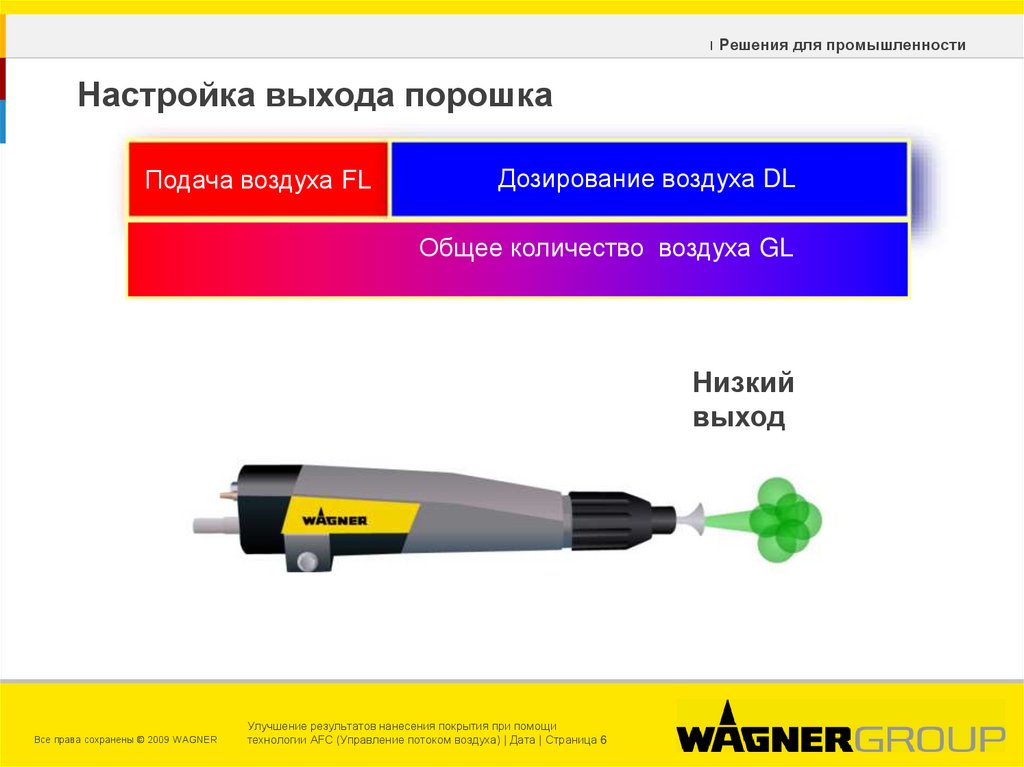

7.

ı Решения для промышленности

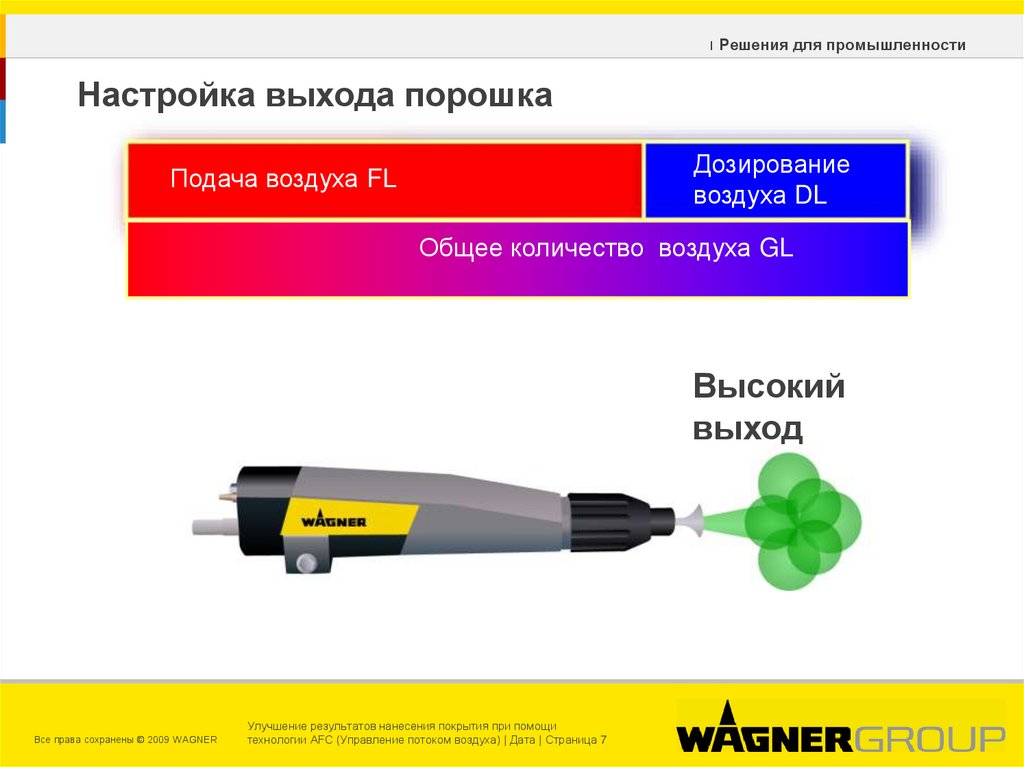

Настройка выхода порошка
Дозирование
воздуха DL
Подача воздуха FL
Общее количество воздуха GL
Высокий
выход
Все права сохранены © 2009 WAGNER
Улучшение результатов нанесения покрытия при помощи
технологии AFC (Управление потоком воздуха) | Дата | Страница 7

8.

ı Решения для промышленности

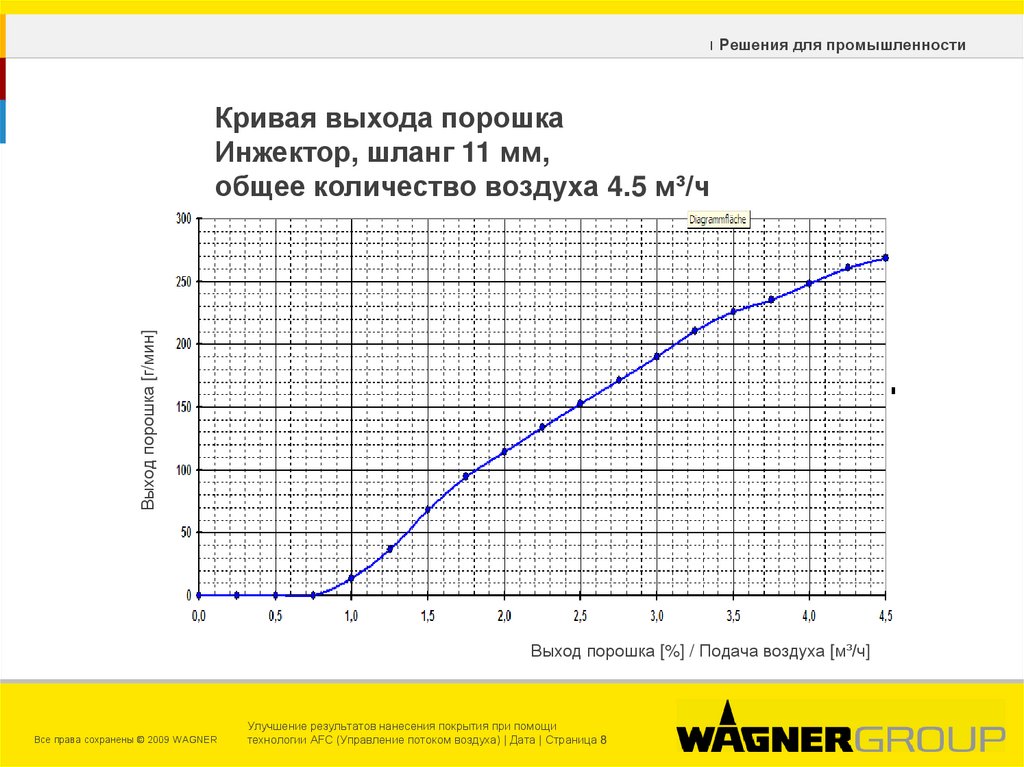

Выход порошка [г/мин]
Кривая выхода порошка
Инжектор, шланг 11 мм,
общее количество воздуха 4.5 м³/ч
Выход порошка [%] / Подача воздуха [м³/ч]
Все права сохранены © 2009 WAGNER
Улучшение результатов нанесения покрытия при помощи
технологии AFC (Управление потоком воздуха) | Дата | Страница 8

9.

ı Решения для промышленности

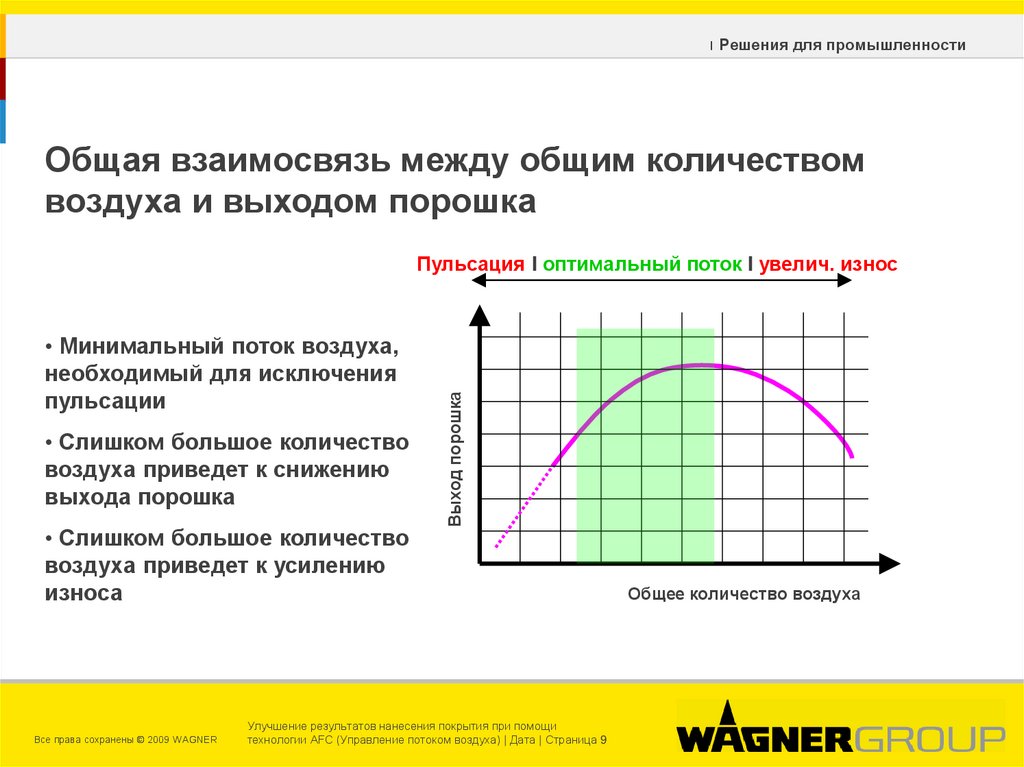

Общая взаимосвязь между общим количеством
воздуха и выходом порошка
• Минимальный поток воздуха,
необходимый для исключения
пульсации
• Слишком большое количество
воздуха приведет к снижению
выхода порошка
• Слишком большое количество
воздуха приведет к усилению
износа
Все права сохранены © 2009 WAGNER
Выход порошка
Пульсация I оптимальный поток I увелич. износ
Улучшение результатов нанесения покрытия при помощи
технологии AFC (Управление потоком воздуха) | Дата | Страница 9
Общее количество воздуха

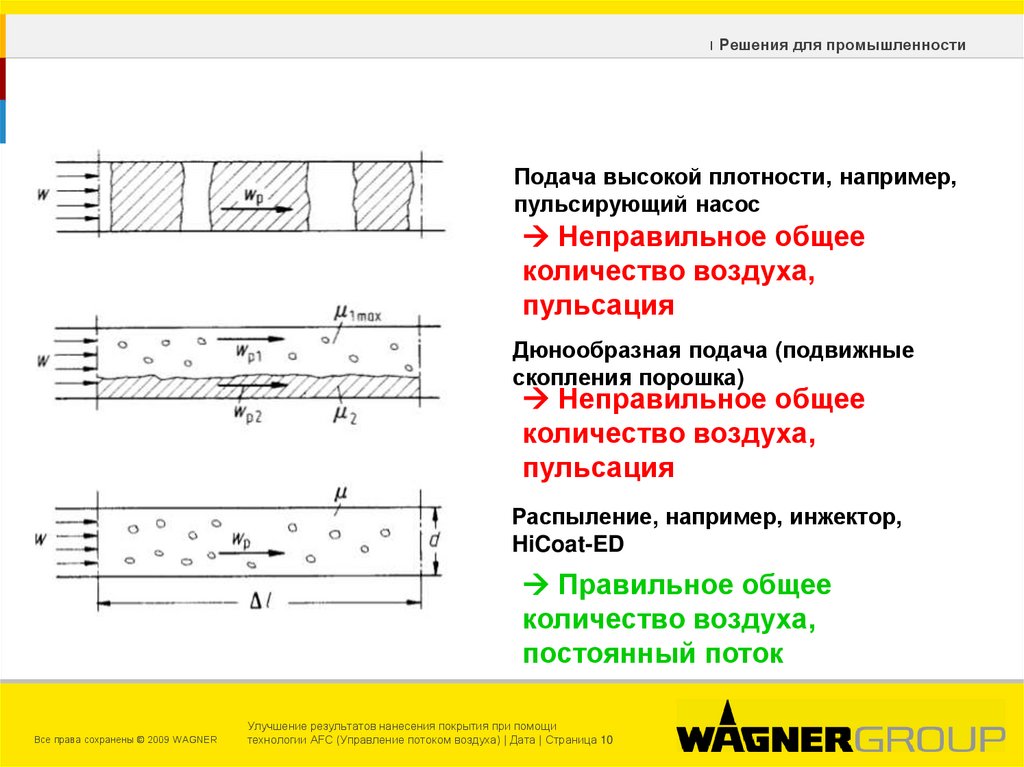

10.

ı Решения для промышленности
Подача высокой плотности, например,
пульсирующий насос
Неправильное общее
количество воздуха,
пульсация
Дюнообразная подача (подвижные
скопления порошка)
Неправильное общее
количество воздуха,
пульсация
Распыление, например, инжектор,
HiCoat-ED
Правильное общее
количество воздуха,
постоянный поток
Все права сохранены © 2009 WAGNER
Улучшение результатов нанесения покрытия при помощи
технологии AFC (Управление потоком воздуха) | Дата | Страница 10

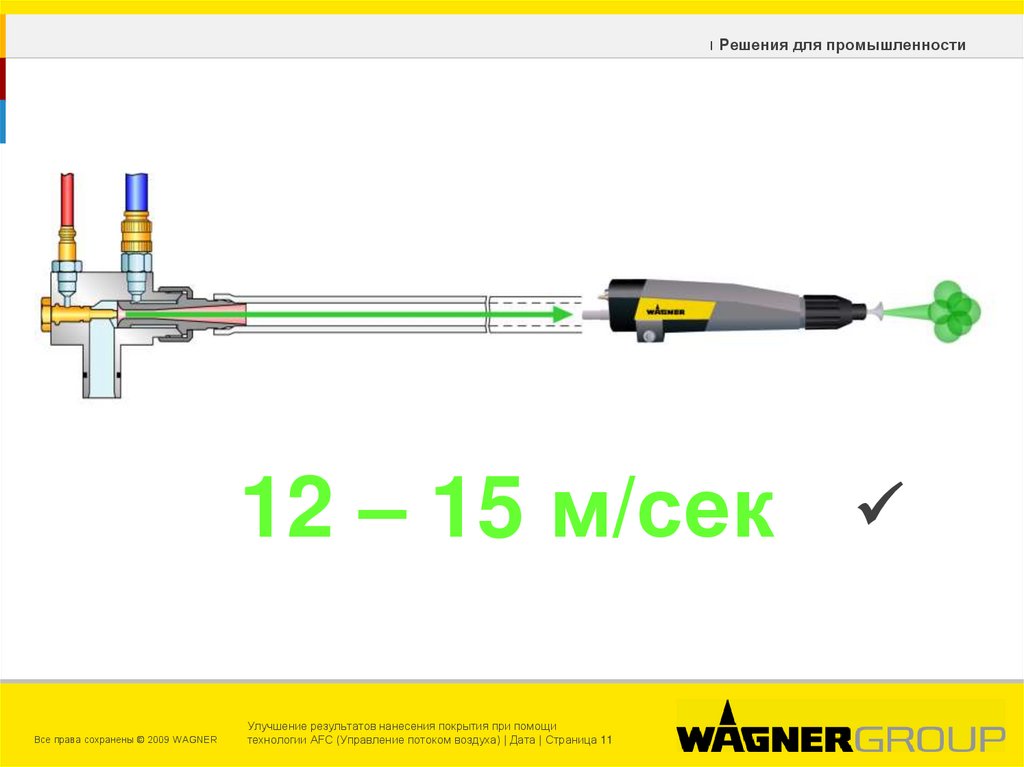

11.

ı Решения для промышленности
12 – 15 м/сек
Все права сохранены © 2009 WAGNER
Улучшение результатов нанесения покрытия при помощи
технологии AFC (Управление потоком воздуха) | Дата | Страница 11

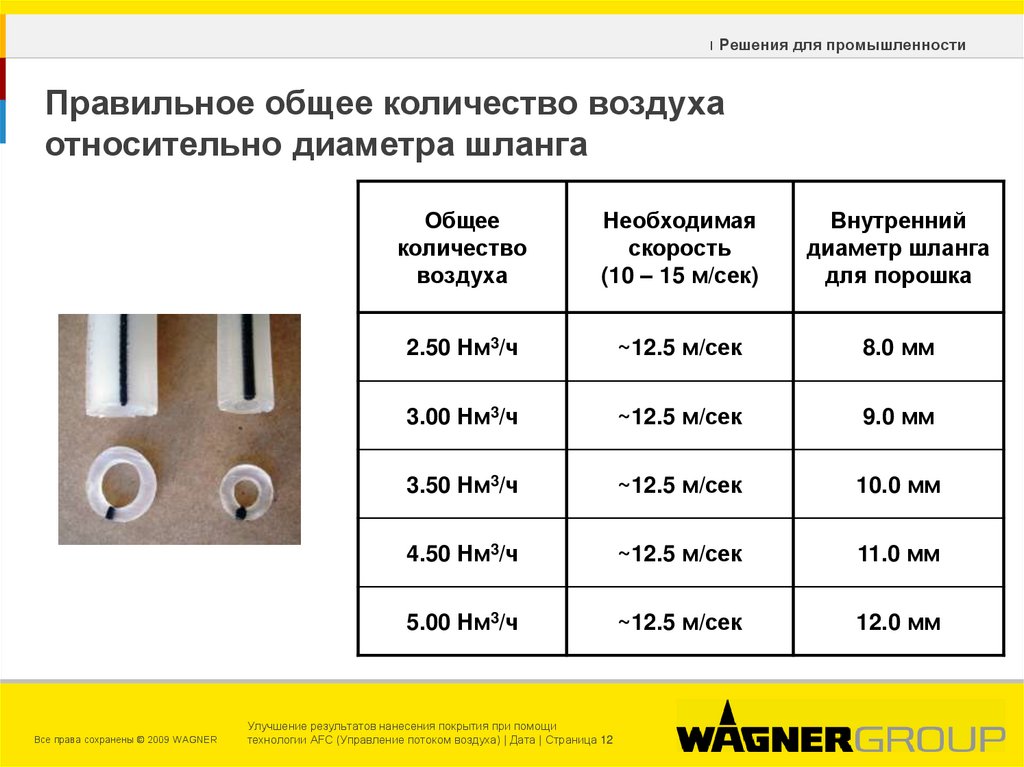

12.

ı Решения для промышленности
Правильное общее количество воздуха
относительно диаметра шланга
Все права сохранены © 2009 WAGNER
Общее
количество
воздуха
Необходимая
скорость
(10 – 15 м/сек)
Внутренний
диаметр шланга
для порошка
2.50 Нм3/ч
~12.5 м/сек
8.0 мм
3.00 Нм3/ч
~12.5 м/сек
9.0 мм
3.50 Нм3/ч
~12.5 м/сек
10.0 мм
4.50 Нм3/ч
~12.5 м/сек
11.0 мм
5.00 Нм3/ч
~12.5 м/сек
12.0 мм
Улучшение результатов нанесения покрытия при помощи
технологии AFC (Управление потоком воздуха) | Дата | Страница 12

13.

ı Решения для промышленности

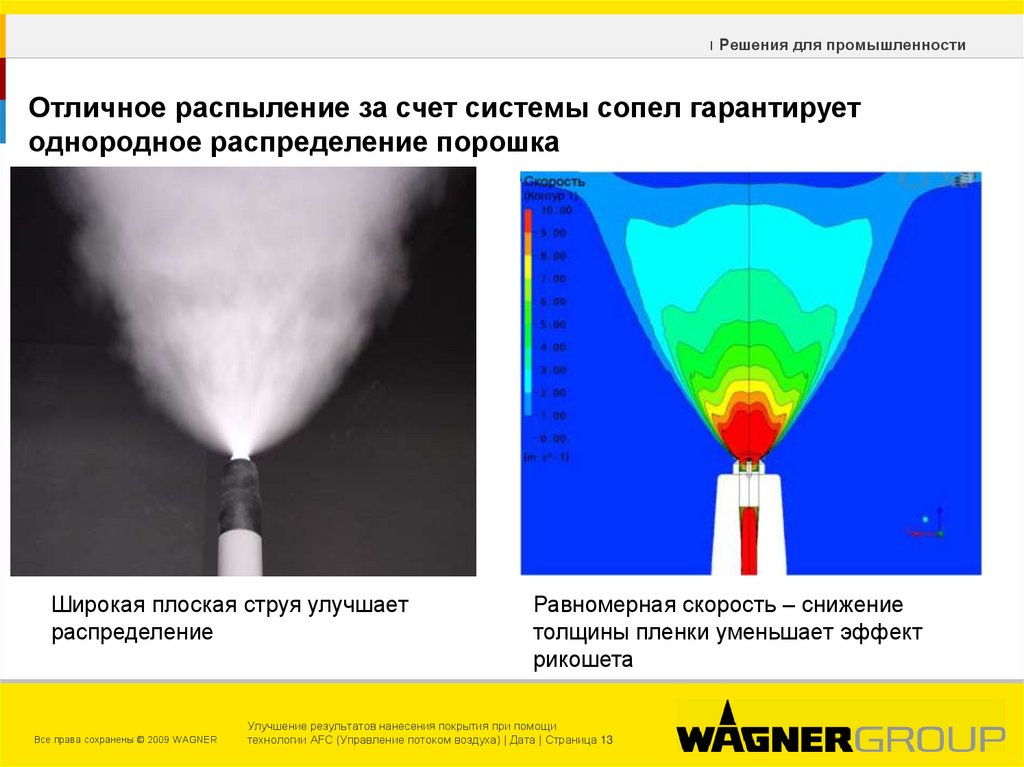

Отличное распыление за счет системы сопел гарантирует
однородное распределение порошка
Широкая плоская струя улучшает
распределение
Все права сохранены © 2009 WAGNER
Равномерная скорость – снижение
толщины пленки уменьшает эффект
рикошета
Улучшение результатов нанесения покрытия при помощи
технологии AFC (Управление потоком воздуха) | Дата | Страница 13

14. Сопоставление держателей электродов

ı Решения для промышленности
Сопоставление держателей электродов
Все права сохранены © 2009 WAGNER
Улучшение результатов нанесения покрытия при помощи
технологии AFC (Управление потоком воздуха) | Дата | Страница 14

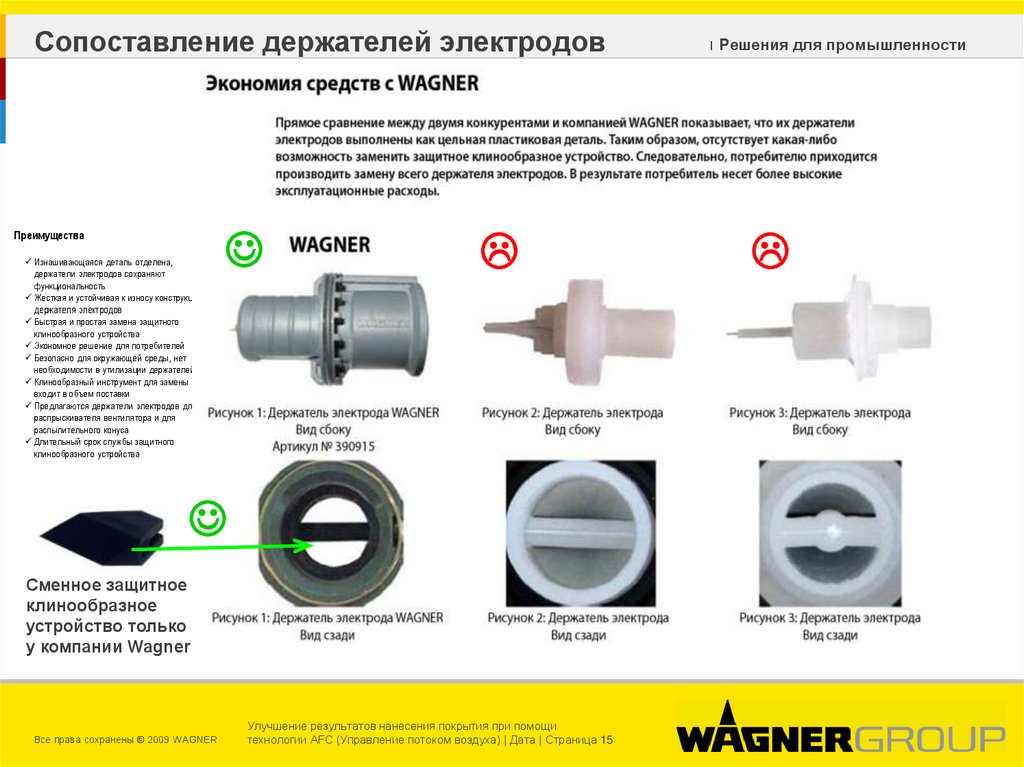

15. Сопоставление держателей электродов

Преимущества
Изнашивающаяся деталь отделена,
держатели электродов сохраняют
функциональность
Жесткая и устойчивая к износу конструкция
держателя электродов
Быстрая и простая замена защитного
клинообразного устройства
Экономное решение для потребителей
Безопасно для окружающей среды, нет
необходимости в утилизации держателей
Клинообразный инструмент для замены
входит в объем поставки
Предлагаются держатели электродов для
распрыскивателя вентилятора и для
распылительного конуса
Длительный срок службы защитного
клинообразного устройства
Сменное защитное
клинообразное
устройство только
у компании Wagner
Все права сохранены © 2009 WAGNER
Улучшение результатов нанесения покрытия при помощи
технологии AFC (Управление потоком воздуха) | Дата | Страница 15
ı Решения для промышленности

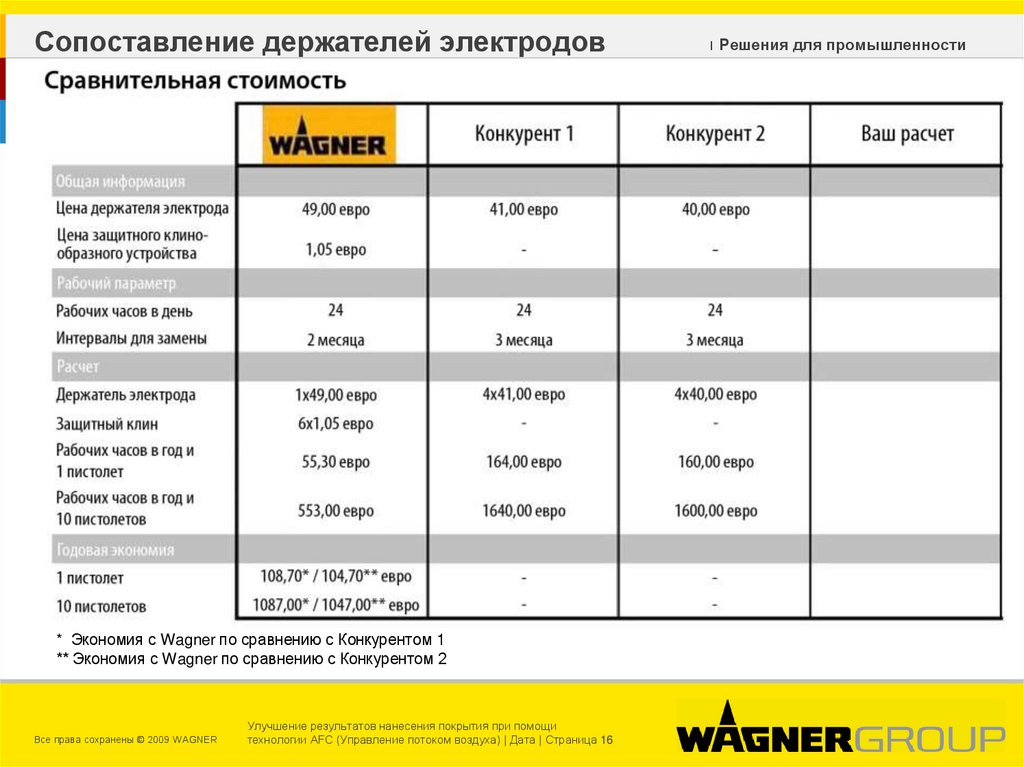

16. Сопоставление держателей электродов

* Экономия с Wagner по сравнению с Конкурентом 1
** Экономия с Wagner по сравнению с Конкурентом 2
Все права сохранены © 2009 WAGNER
Улучшение результатов нанесения покрытия при помощи
технологии AFC (Управление потоком воздуха) | Дата | Страница 16
ı Решения для промышленности

17. ПЕРЕЧЕНЬ ВОПРОСОВ

ı Решения для промышленности
Основы подачи порошка
Технология регулятора давления
Технология регулятора потока воздуха
Технология потока воздуха в закрытом контуре
Использование AFC в продукции компании Wagner
Все права сохранены © 2009 WAGNER
Улучшение результатов нанесения покрытия при помощи
технологии AFC (Управление потоком воздуха) | Дата | Страница 17

18.

ı Решения для промышленности
Старый блок управления пистолетом с механическим
регулятором давления
ПОДКЛЮЧЕНИЕ ПОДАЧИ ВОЗДУХА
ДИАПАЗОН: ОТ 0 ДО 6,0 БАР
Все права сохранены © 2009 WAGNER
ПОДКЛЮЧЕНИЕ ДОЗИРОВАННОГО
ВОЗДУХА
ДИАПАЗОН: ОТ 0 ДО 2,5 БАР
Улучшение результатов нанесения покрытия при помощи
технологии AFC (Управление потоком воздуха) | Дата | Страница 18

19.

ı Решения для промышленности
Почему механический регулятор давления не
приемлем для настройки выхода порошка?
• Допуски на изготовление шпинделя регулятора
• Эффект гистерезиса во время регулировки по
возрастанию и убыванию
• Допуски манометра
• Воздействие температуры
Качество регулирования +/- 15 %
Все права сохранены © 2009 WAGNER
Улучшение результатов нанесения покрытия при помощи
технологии AFC (Управление потоком воздуха) | Дата | Страница 19

20.

ı Решения для промышленности

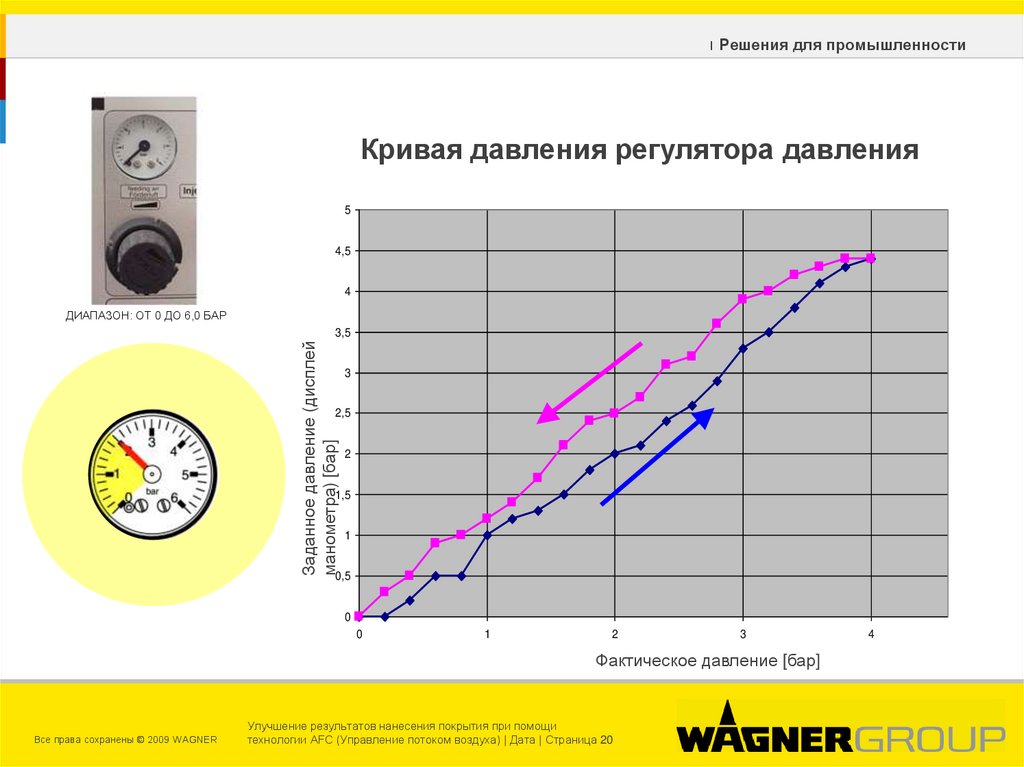

Кривая давления
регулятора давления
Gema Optistar: Abstufung Pulvermenge
5
4,5
4
ДИАПАЗОН: ОТ 0 ДО 6,0 БАР
Заданное давление (дисплей
[bar]
[бар]
манометра)Manometeranzeige
3,5
3
aufwär
2,5
abwärt
2
1,5
1
0,5
0
0
1
2
3
Фактическое давление [бар]
Druck [bar]
Все права сохранены © 2009 WAGNER
Улучшение результатов нанесения покрытия при помощи
технологии AFC (Управление потоком воздуха) | Дата | Страница 20
4

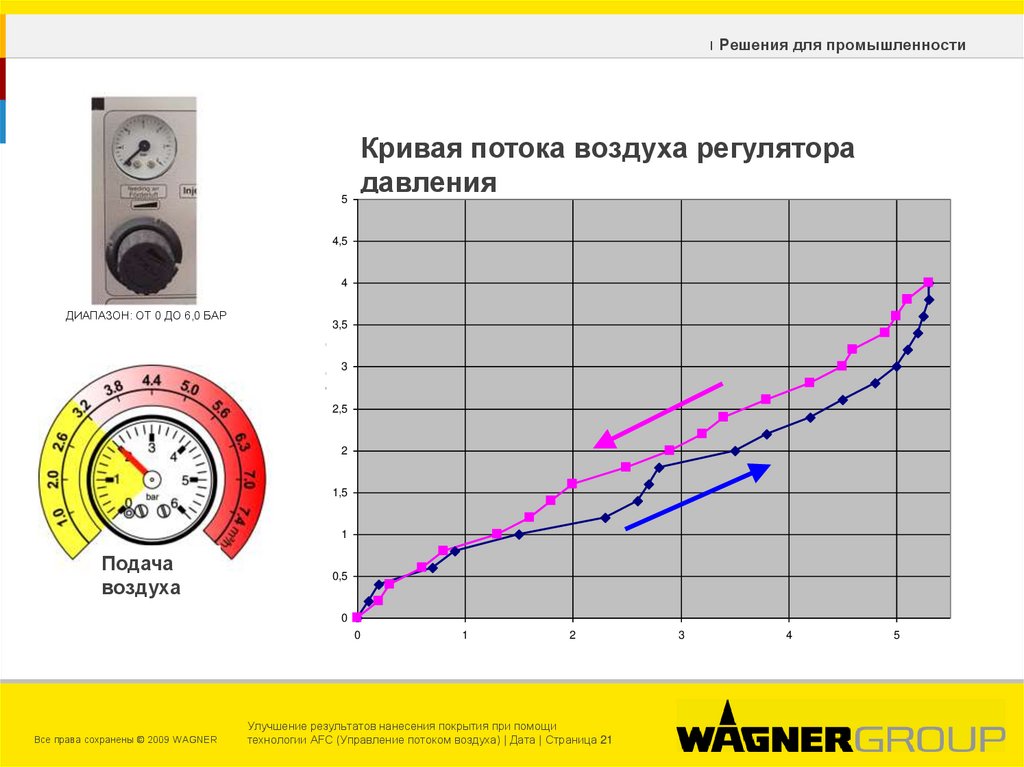

21.

ı Решения для промышленности
5
Кривая потокаGema
воздуха
регулятора
Optistar: Kostanz
Gesamtluftmenge
давления
4,5
4
ДИАПАЗОН: ОТ 0 ДО 6,0 БАР
Gesamtluftmenge [m3/h]
3,5
3
Air flo
2,5
GesL
2
1,5
1
Подача
воздуха
0,5
0
0
1
2
3
Druckanzeige [%]
Все права сохранены © 2009 WAGNER
Улучшение результатов нанесения покрытия при помощи
технологии AFC (Управление потоком воздуха) | Дата | Страница 21
4
5

22.

ı Решения для промышленности

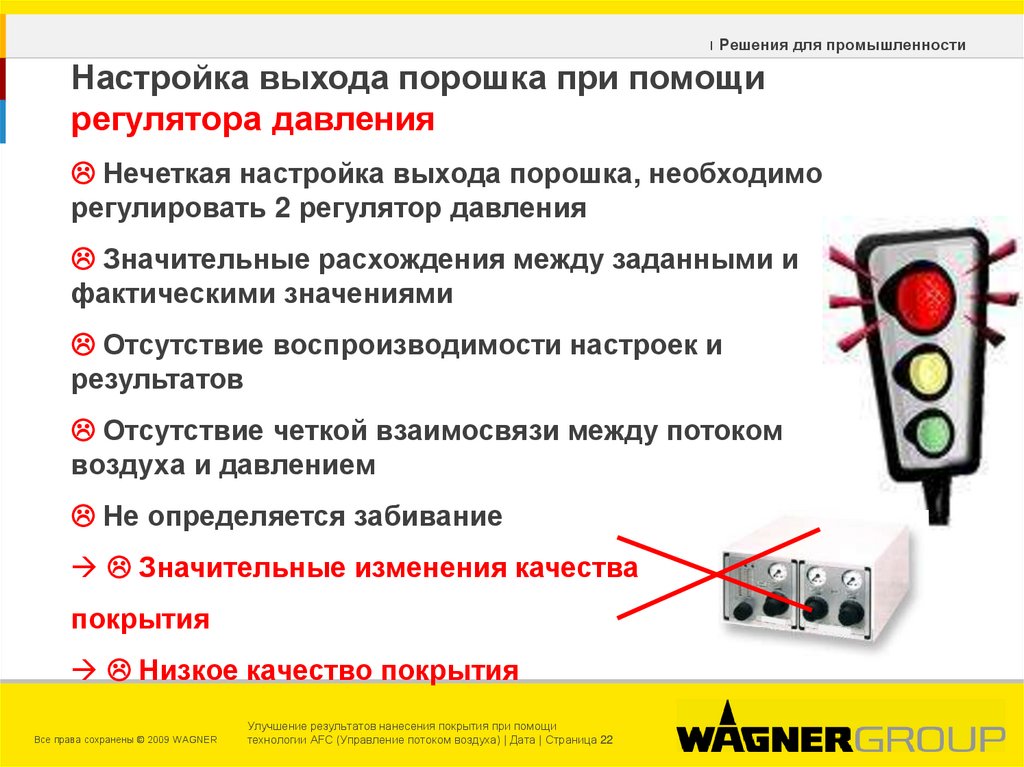

Настройка выхода порошка при помощи
регулятора давления
Нечеткая настройка выхода порошка, необходимо
регулировать 2 регулятор давления
Значительные расхождения между заданными и
фактическими значениями
Отсутствие воспроизводимости настроек и
результатов
Отсутствие четкой взаимосвязи между потоком
воздуха и давлением
Не определяется забивание
Значительные изменения качества
покрытия
Низкое качество покрытия
Все права сохранены © 2009 WAGNER
Улучшение результатов нанесения покрытия при помощи
технологии AFC (Управление потоком воздуха) | Дата | Страница 22

23. ПЕРЕЧЕНЬ ВОПРОСОВ

ı Решения для промышленности
Основы подачи порошка
Технология регулятора давления
Технология регулятора потока воздуха
Технология потока воздуха в закрытом контуре
Использование AFC в продукции компании Wagner
Все права сохранены © 2009 WAGNER
Улучшение результатов нанесения покрытия при помощи
технологии AFC (Управление потоком воздуха) | Дата | Страница 23

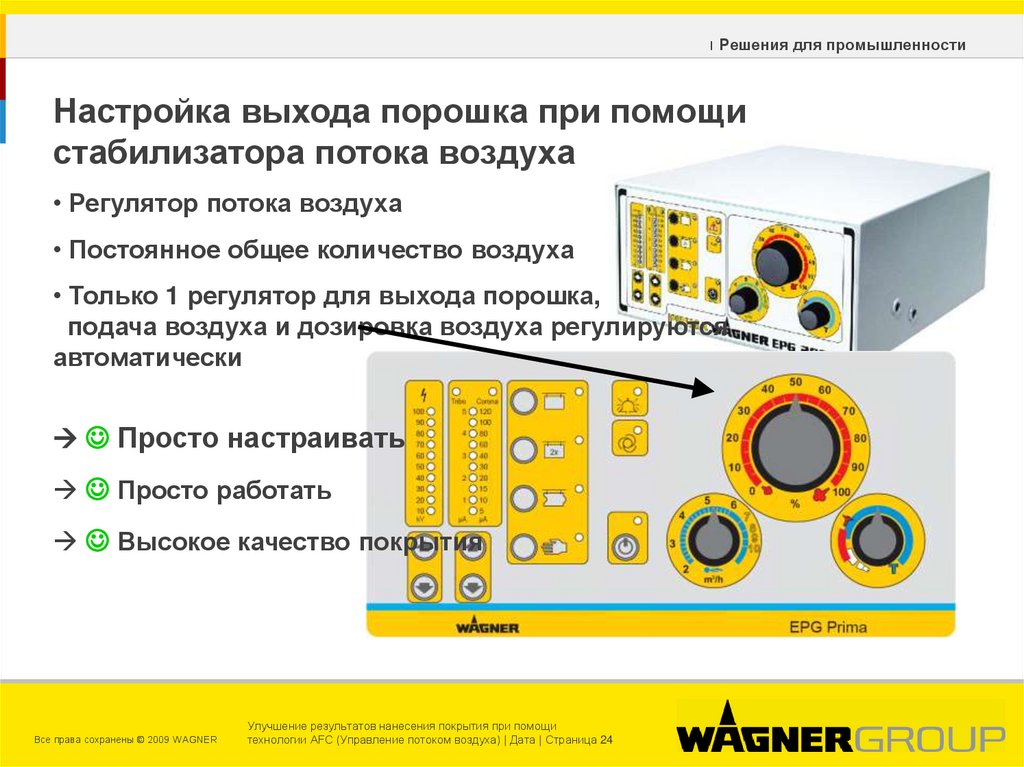

24.

ı Решения для промышленности
Настройка выхода порошка при помощи
стабилизатора потока воздуха
• Регулятор потока воздуха
• Постоянное общее количество воздуха
• Только 1 регулятор для выхода порошка,
подача воздуха и дозировка воздуха регулируются
автоматически
Просто настраивать
Просто работать
Высокое качество покрытия
Все права сохранены © 2009 WAGNER
Улучшение результатов нанесения покрытия при помощи
технологии AFC (Управление потоком воздуха) | Дата | Страница 24

25.

ı Решения для промышленности
Управление пистолетом при помощи Регулятора
потока воздуха без закрытого контура
Простой модуль
управления потоком
воздуха в пистолете
Заданное
значение
[м³/ч]
Дисплей
[м³/ч]
Электронное
управление
Цифровой
клапан
P вход
давление
[бар]
Все права сохранены © 2009 WAGNER
Улучшение результатов нанесения покрытия при помощи
технологии AFC (Управление потоком воздуха) | Дата | Страница 25
Q поток
воздуха
[м³/ч]

26.

ı Решения для промышленности

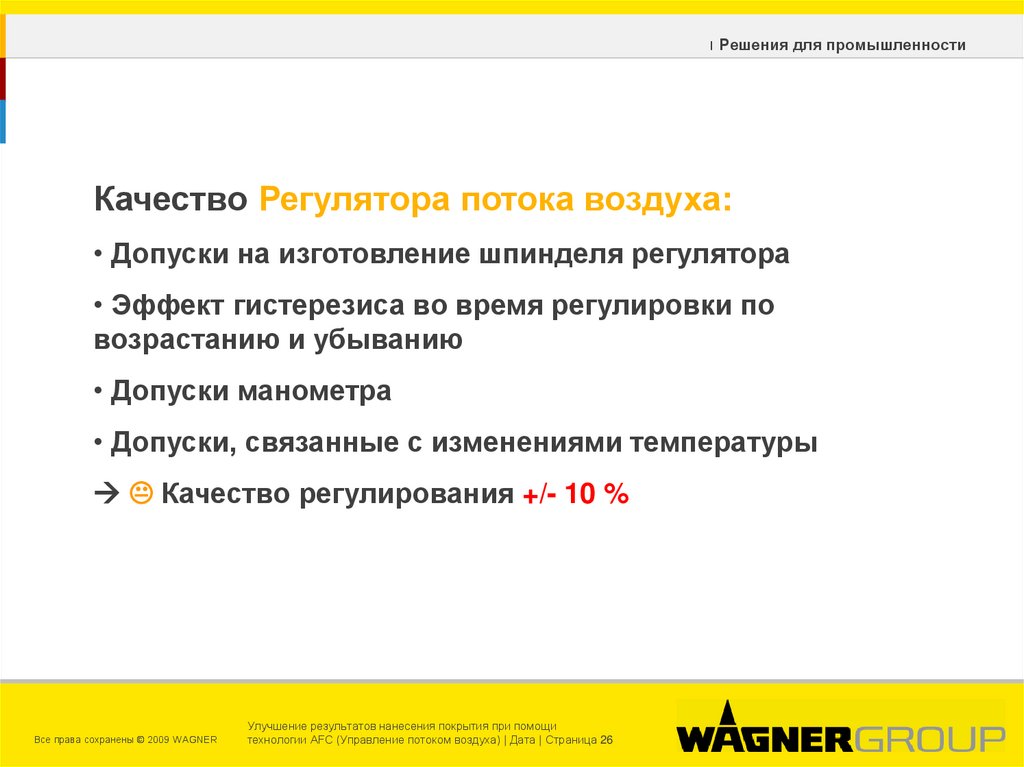

Качество Регулятора потока воздуха:
• Допуски на изготовление шпинделя регулятора
• Эффект гистерезиса во время регулировки по
возрастанию и убыванию
• Допуски манометра
• Допуски, связанные с изменениями температуры
Качество регулирования +/- 10 %
Все права сохранены © 2009 WAGNER
Улучшение результатов нанесения покрытия при помощи
технологии AFC (Управление потоком воздуха) | Дата | Страница 26

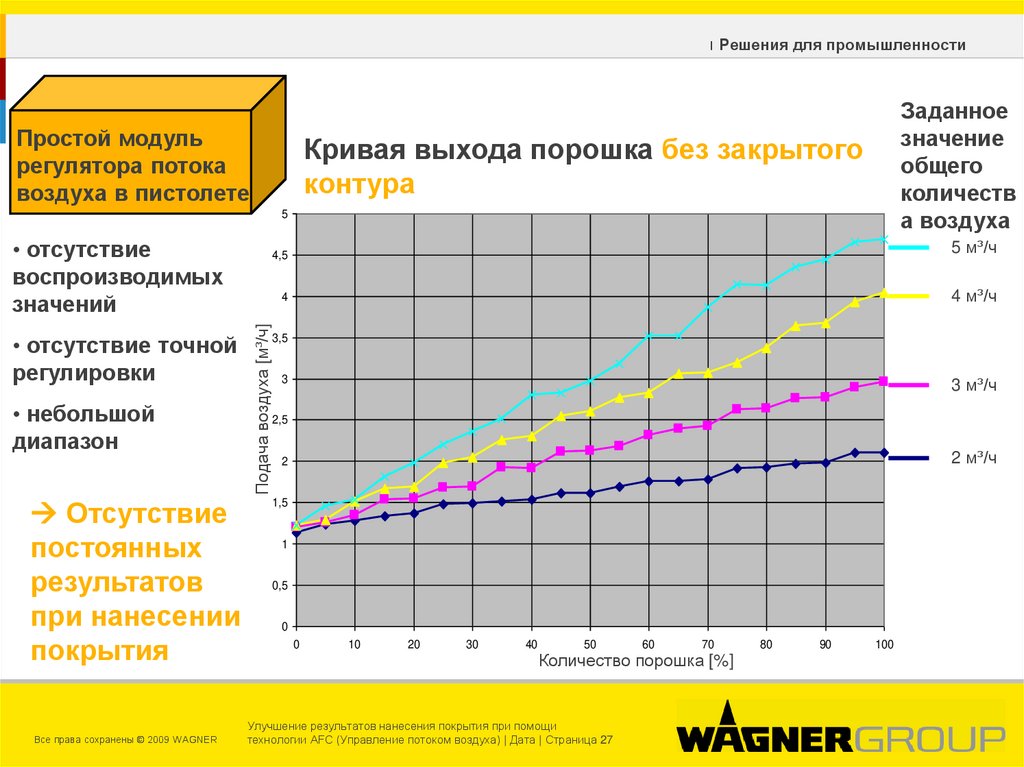

27.

ı Решения для промышленности
Простой модуль
регулятора потока
воздуха в пистолете
Заданное
значение
общего
количеств
а воздуха
Кривая выхода порошка без закрытого
Gema Optistar: Abstufung Pulvermenge
контура
5
• отсутствие точной
регулировки
• небольшой
диапазон
Отсутствие
постоянных
результатов
при нанесении
покрытия
Все права сохранены © 2009 WAGNER
Gesamtluftmenge
[m3/h]
воздуха
Подача
[м³/ч]
• отсутствие
воспроизводимых
значений
4,5
5 м³/ч
4
4 м³/ч
3,5
3
FöL:32м³/ч
m3/h
FöL: 3 m3/h
2,5
FöL: 4 m3/h
FöL: 5 m3/h
2 м³/ч
2
1,5
1
0,5
0
0
10
20
30
40
50
60
70
Количество
Pulvermenge [%]порошка [%]
Улучшение результатов нанесения покрытия при помощи
технологии AFC (Управление потоком воздуха) | Дата | Страница 27
80
90
100

28.

ı Решения для промышленности
Настройка выхода порошка при помощи
Регулятора потока воздуха без закрытого
контура
Просто настроить выход порошка при помощи 1
регулятора
Фактические значения отличаются от заданных
благодаря заводской калибровке
Отсутствие воспроизводимых настроек и
результатов
Не определяется забивание
Качество покрытия приемлемо для низкого уровня
требований
Все права сохранены © 2009 WAGNER
Улучшение результатов нанесения покрытия при помощи
технологии AFC (Управление потоком воздуха) | Дата | Страница 28

29.

ı Решения для промышленности
Основы подачи порошка
Технология регулятора давления
Технология регулятора потока воздуха
Технология потока воздуха в закрытом контуре
Новая разработка компании Wagner
Все права сохранены © 2009 WAGNER
Улучшение результатов нанесения покрытия при помощи
технологии AFC (Управление потоком воздуха) | Дата | Страница 29

30.

Использование AFC технологии в ручных
приборах
ı Решения для промышленности
Управление пистолетом при помощи Управления
потоком воздуха AFC и закрытого контура управления
Электронное =
управление
Заданное
значение
[м³/ч]
Фактическ
ое
значение[
м³/ч]
P вход
давление
[бар]
Все права сохранены © 2009 WAGNER
Фактическое
Заданное
Закрытый
контур
Цифровой
пропорциона
льный клапан
Улучшение результатов нанесения покрытия при помощи
технологии AFC (Управление потоком воздуха) | Дата | Страница 30
AFC датчик
Q объем
воздуха
[м³/ч]

31.

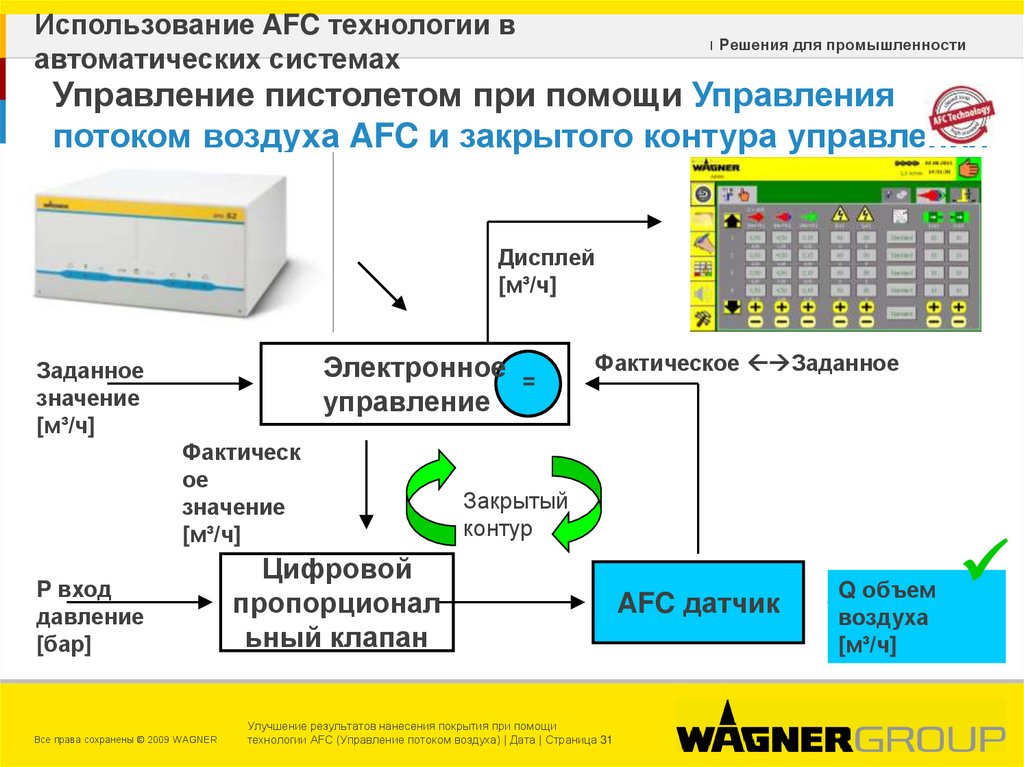

Использование AFC технологии в
автоматических системах
ı Решения для промышленности
Управление пистолетом при помощи Управления
потоком воздуха AFC и закрытого контура управления
Дисплей
[м³/ч]
Электронное =
управление
Заданное
значение
[м³/ч]
Фактическ
ое
значение
[м³/ч]
P вход
давление
[бар]
Все права сохранены © 2009 WAGNER
Фактическое Заданное
Закрытый
контур
Цифровой
пропорционал
ьный клапан
Улучшение результатов нанесения покрытия при помощи
технологии AFC (Управление потоком воздуха) | Дата | Страница 31
AFC датчик
Q объем
воздуха
[м³/ч]

32. EPG S2

ı Решения для промышленности

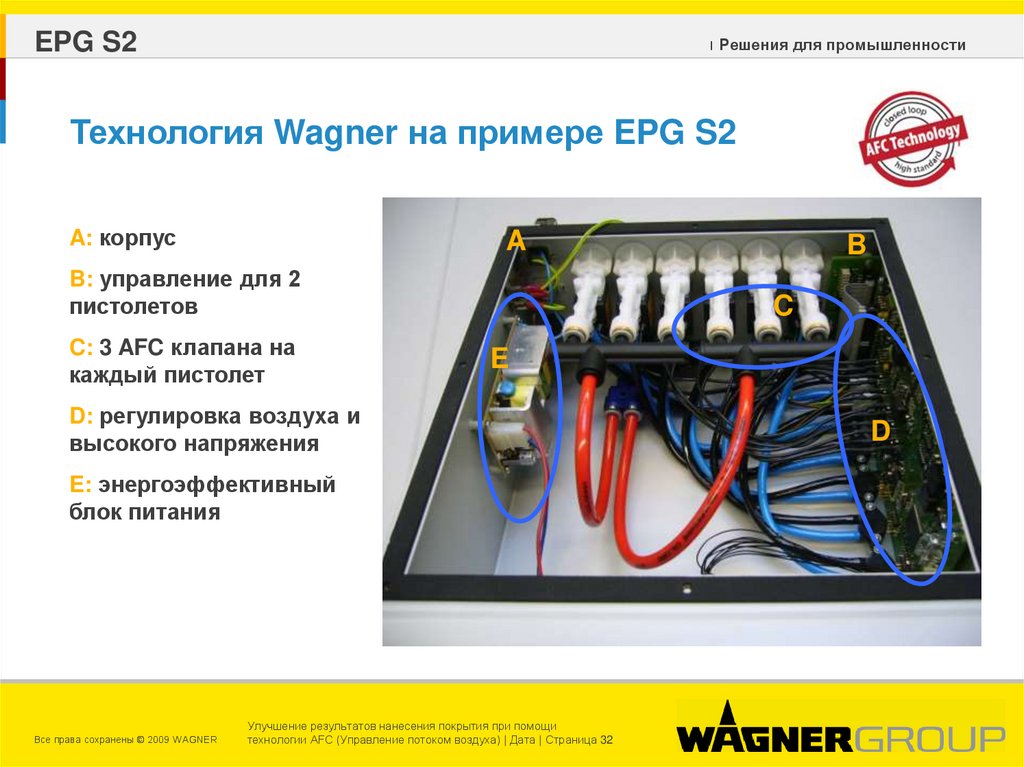

Технология Wagner на примере EPG S2
A: корпус
A
B: управление для 2
пистолетов
C: 3 AFC клапана на
каждый пистолет
C
E
D: регулировка воздуха и
высокого напряжения
E: энергоэффективный
блок питания
Все права сохранены © 2009 WAGNER
B
Улучшение результатов нанесения покрытия при помощи
технологии AFC (Управление потоком воздуха) | Дата | Страница 32
D

33.

ı Решения для промышленности

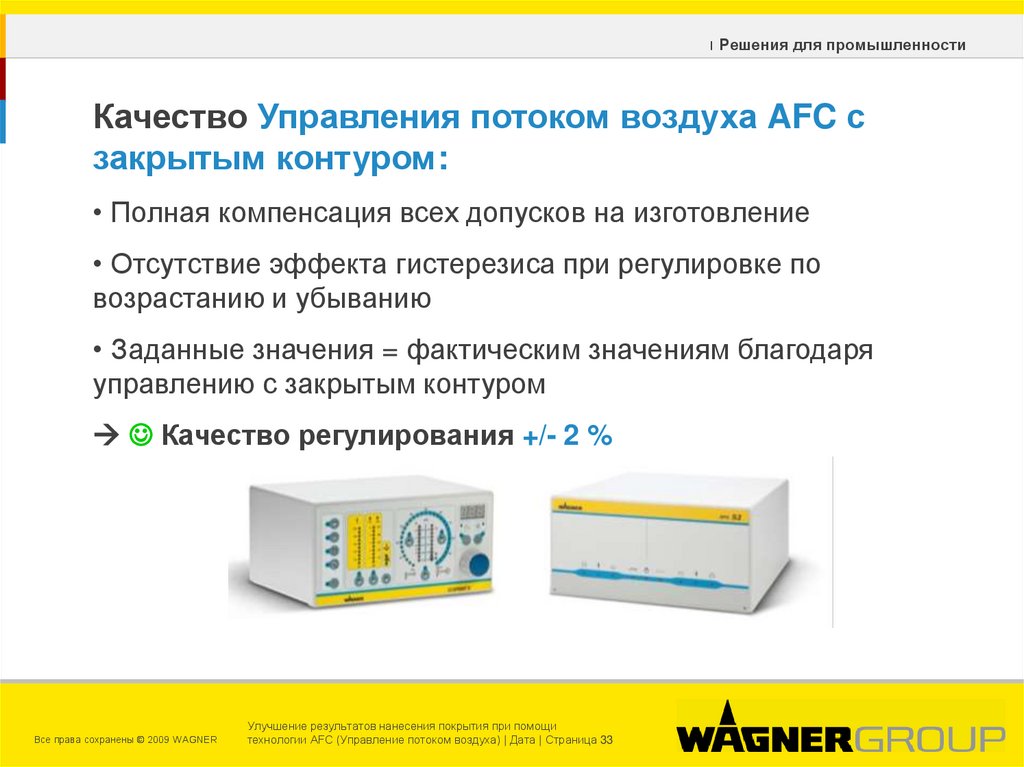

Качество Управления потоком воздуха AFC с
закрытым контуром:
• Полная компенсация всех допусков на изготовление
• Отсутствие эффекта гистерезиса при регулировке по
возрастанию и убыванию
• Заданные значения = фактическим значениям благодаря
управлению с закрытым контуром
Качество регулирования +/- 2 %
Все права сохранены © 2009 WAGNER
Улучшение результатов нанесения покрытия при помощи
технологии AFC (Управление потоком воздуха) | Дата | Страница 33

34.

ı Решения для промышленности
Заданное
значение
общего
количеств
а воздуха
Wagner EPG-Sprint: Abstufung Pulvermenge

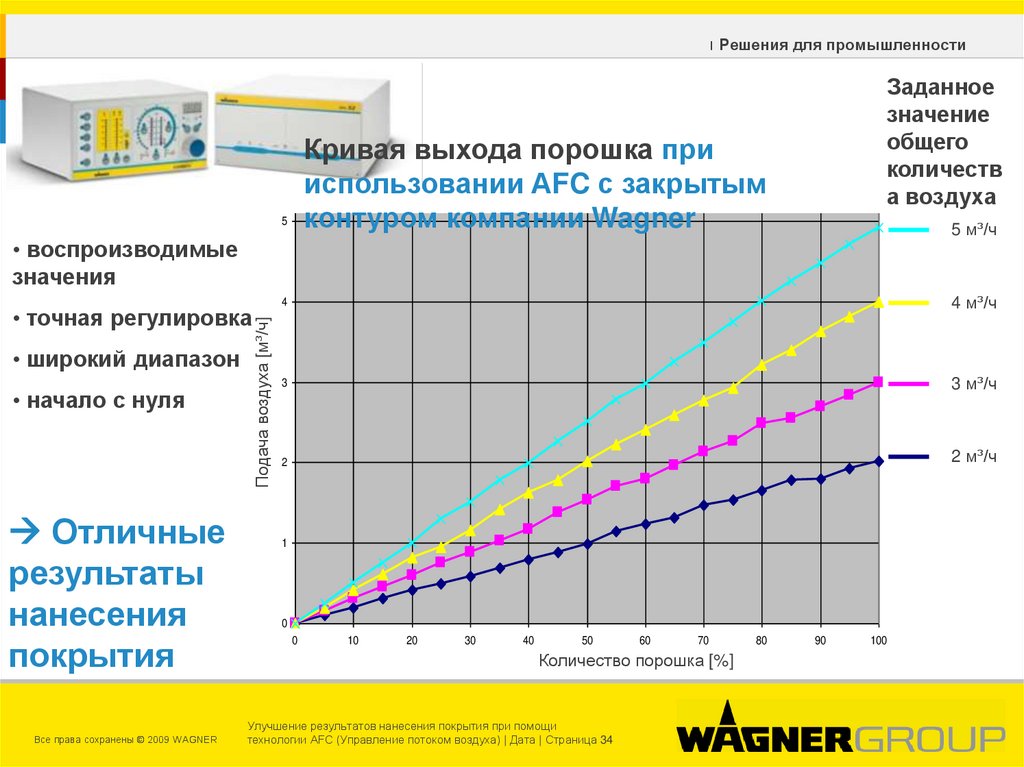

Кривая выхода порошка при
использовании АFC с закрытым
5 контуром компании Wagner
6
5 м³/ч
• воспроизводимые
значения
• широкий диапазон
• начало с нуля
Отличные
результаты
нанесения
покрытия
Все права сохранены © 2009 WAGNER
воздуха [м³/ч]
Подача
Gesamtluftmenge [m3/h]
• точная регулировка
4 м³/ч
4
FöL: 2 m3/h
FöL: 3 m3/h
3 м³/ч
3
FöL: 4 m3/h
FöL: 5 m3/h
2 м³/ч
2
1
0
0
10
20
30
40
50
60
70
Количество
Pulvermenge [%] порошка [%]
Улучшение результатов нанесения покрытия при помощи
технологии AFC (Управление потоком воздуха) | Дата | Страница 34
80
90
100

35.

ı Решения для промышленности
Простой модуль
регулятора потока
воздуха в пистолете
Wagner EPG-Sprint: Kostanz Gesamtluftmenge

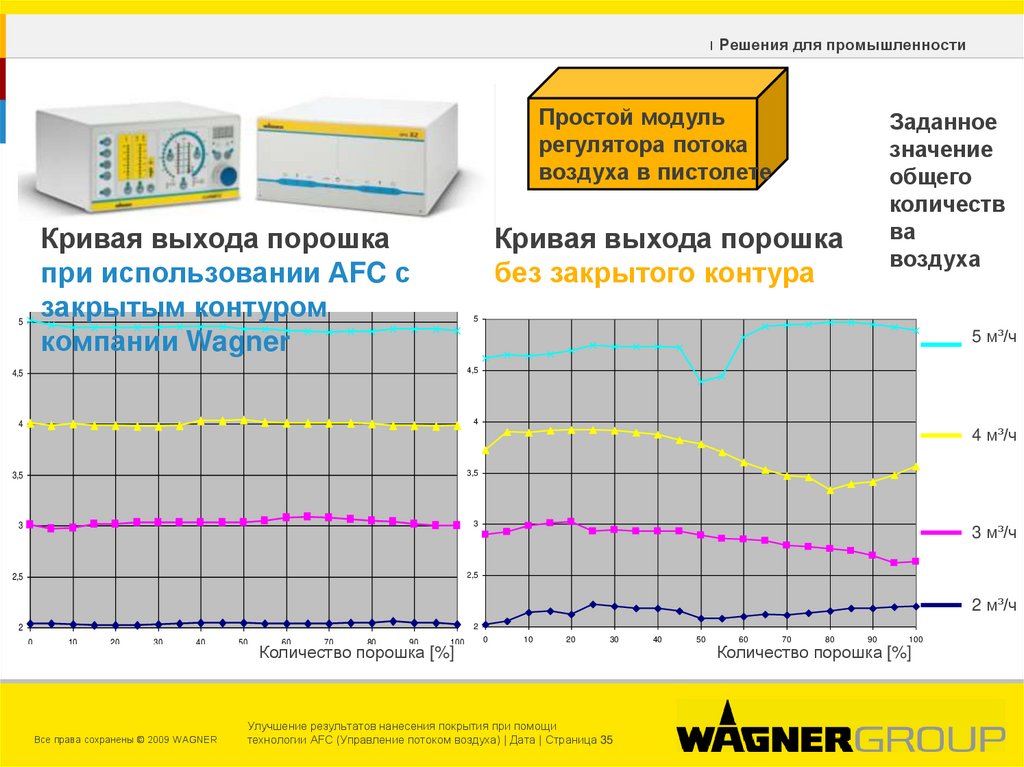

Кривая выхода
порошка
при использовании АFC с
закрытым контуром
компании Wagner
5,5
Кривая выхода порошка
без закрытого контура
Gema Optistar: Kostanz Gesamtluftmenge
5
5 м³/ч
4,5
4,5
4
4
Gesamtluftmenge [m3/h]
Gesamtluftmenge [m3/h]
5
Заданное
значение
общего
количеств
ва
воздуха
3,5
GesL: 2 m3/h
4 м³/ч
GesL: 3 m3/h
GesL: 2 m3/h
GesL: 4 m3/h
GesL: 3 m3/h
GesL: 5 m3/h
3,5
GesL: 4 m3/h
GesL: 5 m3/h
3
3
2,5
2,5
2
2
3 м³/ч
2 м³/ч
0
10
20
30
40
50
60
70
80
90
100
Количество порошка [%]
Pulvermenge [%]
Все права сохранены © 2009 WAGNER
0
10
20
30
Улучшение результатов нанесения покрытия при помощи
технологии AFC (Управление потоком воздуха) | Дата | Страница 35
40
50
60
70
80
90
100
Количество порошка [%]
Pulvermenge [%]

36.

ı Решения для промышленности
Настройка выхода порошка при использовании
АFC с закрытым контуром компании Wagner
Простая настройка выхода порошка при помощи одного
регулятора
Отсутствие расхождений между заданными и
фактическими значениями
Полная воспроизводимость
значений и результатов
Программы для хранения данных
Супер!!
Диагностика забивания
Постоянное качество покрытия
Отличные результаты нанесения покрытия
Высокое качество
Все права сохранены © 2009 WAGNER
Улучшение результатов нанесения покрытия при помощи
технологии AFC (Управление потоком воздуха) | Дата | Страница 36

37. ПЕРЕЧЕНЬ ВОПРОСОВ

ı Решения для промышленности
Основы подачи порошка
Технология регулятора давления
Технология регулятора потока воздуха
Технология потока воздуха в закрытом контуре
Использование AFC в продукции компании Wagner
Все права сохранены © 2009 WAGNER
Улучшение результатов нанесения покрытия при помощи
технологии AFC (Управление потоком воздуха) | Дата | Страница 37

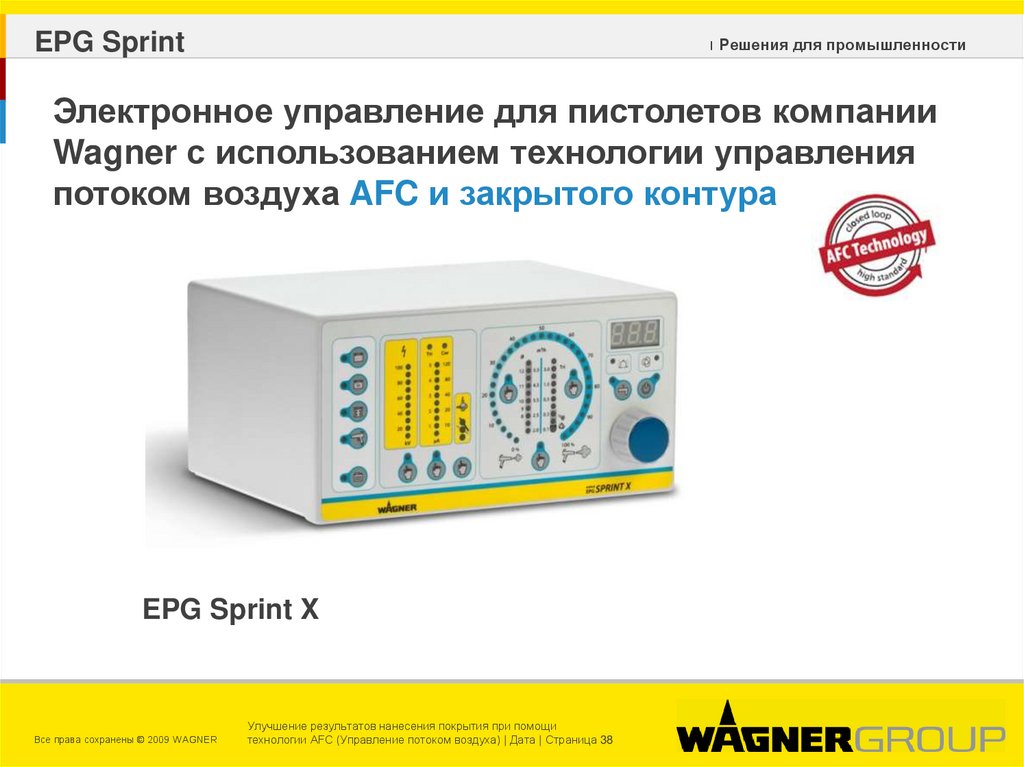

38. EPG Sprint

ı Решения для промышленности
Электронное управление для пистолетов компании
Wagner с использованием технологии управления
потоком воздуха AFC и закрытого контура
EPG Sprint X
Все права сохранены © 2009 WAGNER
Улучшение результатов нанесения покрытия при помощи
технологии AFC (Управление потоком воздуха) | Дата | Страница 38

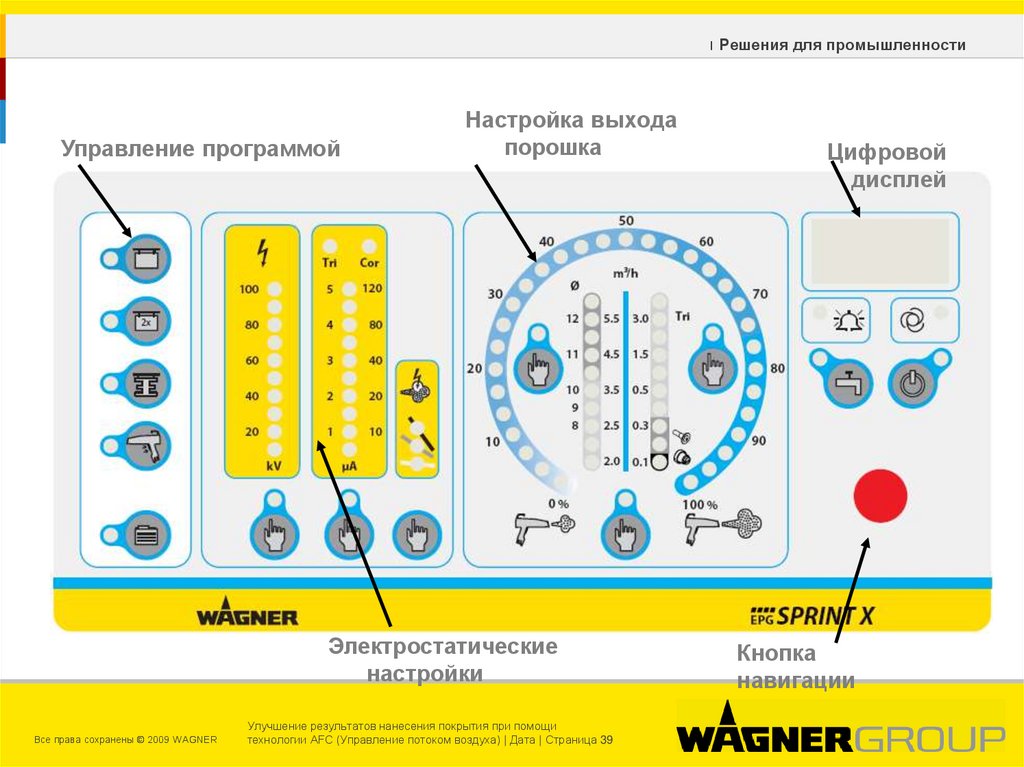

39.

ı Решения для промышленности
Управление программой
Настройка выхода
порошка
Электростатические
настройки
Все права сохранены © 2009 WAGNER
Улучшение результатов нанесения покрытия при помощи
технологии AFC (Управление потоком воздуха) | Дата | Страница 39
Цифровой
дисплей
Кнопка
навигации

40.

ı Решения для промышленности

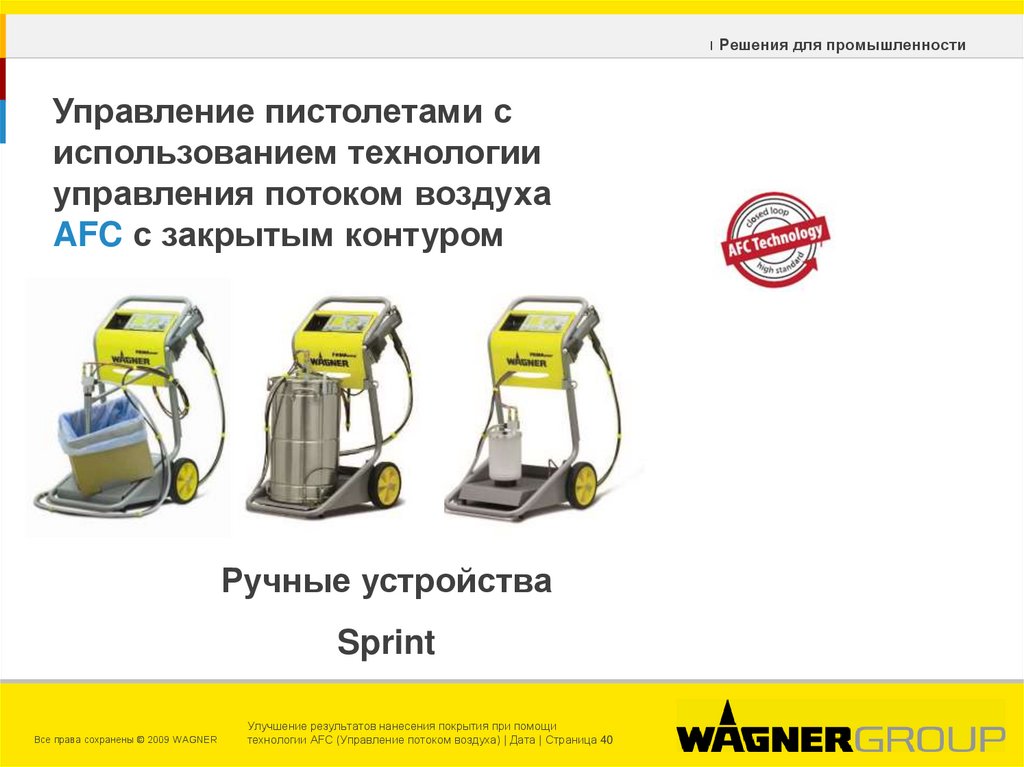

Управление пистолетами с
использованием технологии
управления потоком воздуха
AFC с закрытым контуром
Ручные устройства
Sprint
Все права сохранены © 2009 WAGNER
Улучшение результатов нанесения покрытия при помощи
технологии AFC (Управление потоком воздуха) | Дата | Страница 40

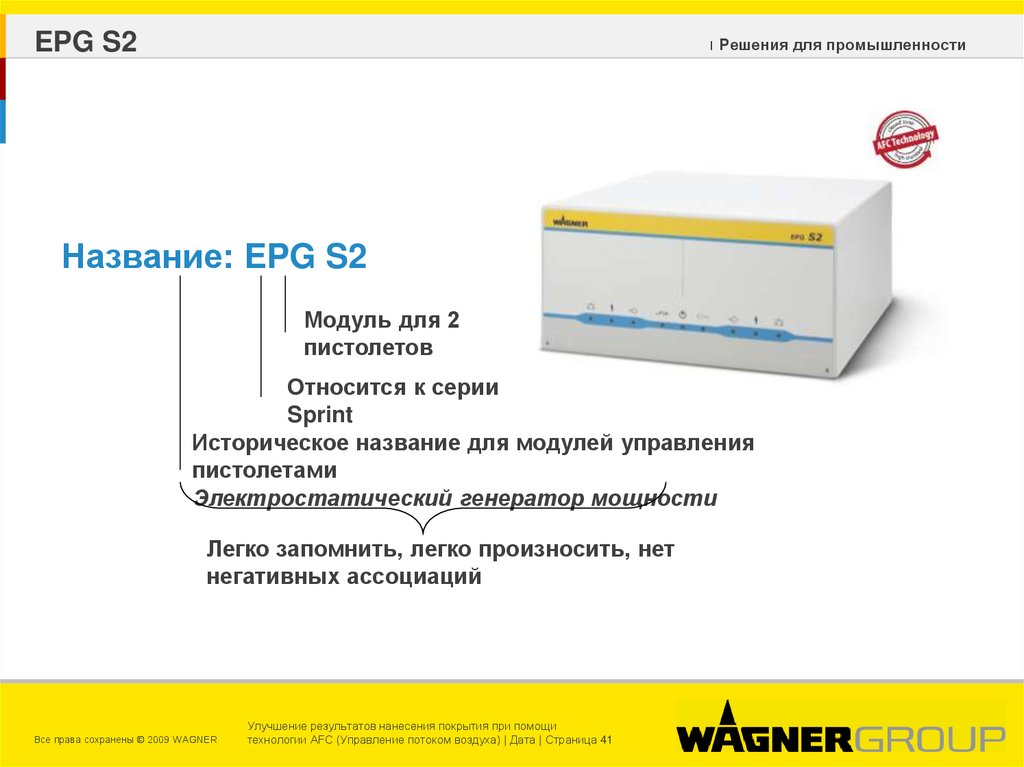

41. EPG S2

ı Решения для промышленности
Название: EPG S2
Модуль для 2
пистолетов
Относится к серии
Sprint
Историческое название для модулей управления
пистолетами
Электростатический генератор мощности
Легко запомнить, легко произносить, нет
негативных ассоциаций
Все права сохранены © 2009 WAGNER
Улучшение результатов нанесения покрытия при помощи
технологии AFC (Управление потоком воздуха) | Дата | Страница 41

42.

Технология AFC
ı Решения для промышленности

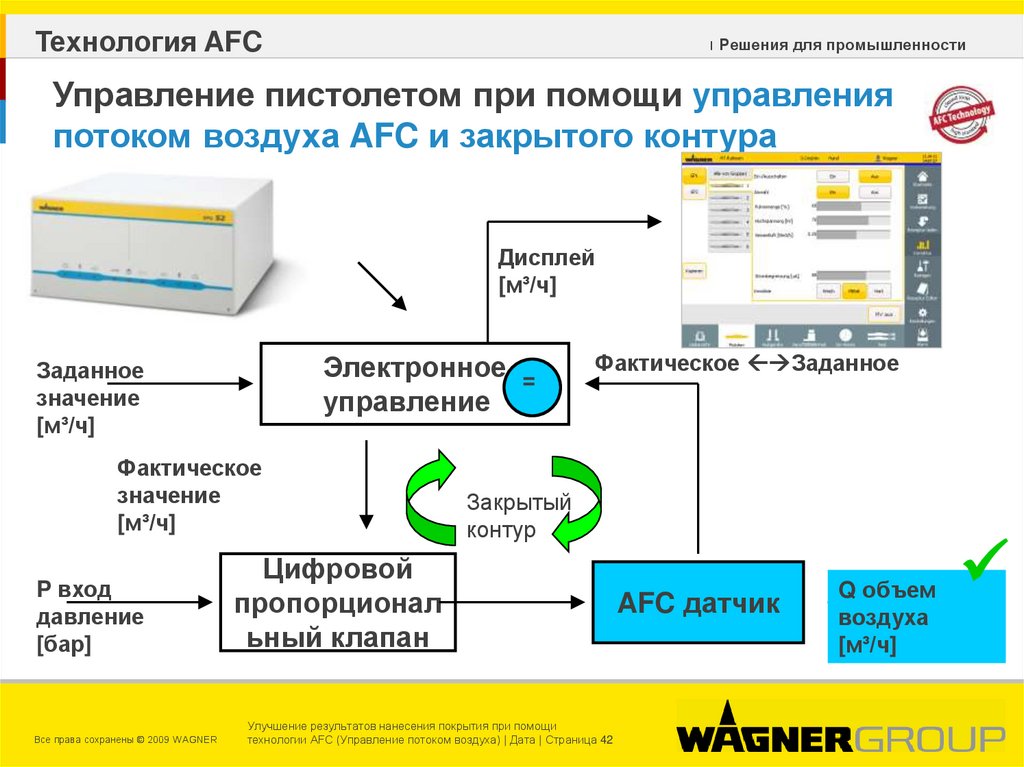

Управление пистолетом при помощи управления
потоком воздуха AFC и закрытого контура
Дисплей
[м³/ч]
Электронное =
управление
Заданное
значение
[м³/ч]
Фактическое
значение
[м³/ч]
P вход
давление
[бар]
Все права сохранены © 2009 WAGNER
Фактическое Заданное
Закрытый
контур
Цифровой
пропорционал
ьный клапан
Улучшение результатов нанесения покрытия при помощи
технологии AFC (Управление потоком воздуха) | Дата | Страница 42
AFC датчик
Q объем
воздуха
[м³/ч]

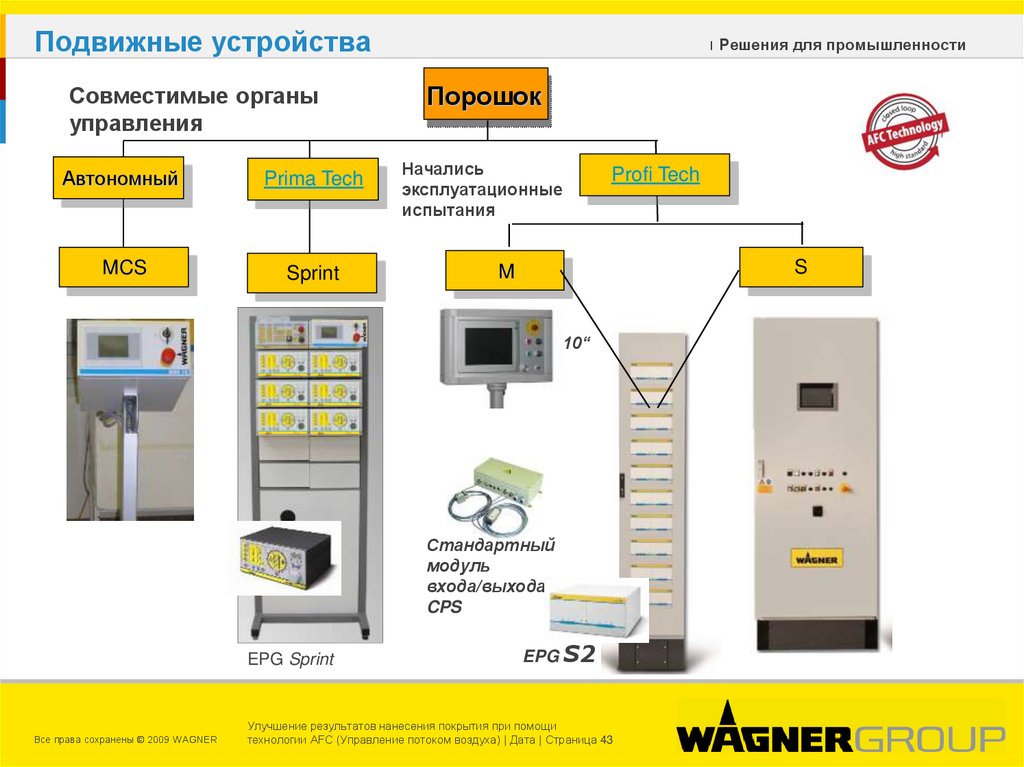

43. Подвижные устройства

Совместимые органы
управления
Автономный
Prima Tech
MCS
Sprint
ı Решения для промышленности
Порошок
Начались
эксплуатационные
испытания
Profi Tech
S
M
10“
Стандартный
модуль
входа/выхода
CPS
EPG Sprint
Все права сохранены © 2009 WAGNER
EPG S2
Улучшение результатов нанесения покрытия при помощи
технологии AFC (Управление потоком воздуха) | Дата | Страница 43

44. Техническая информация

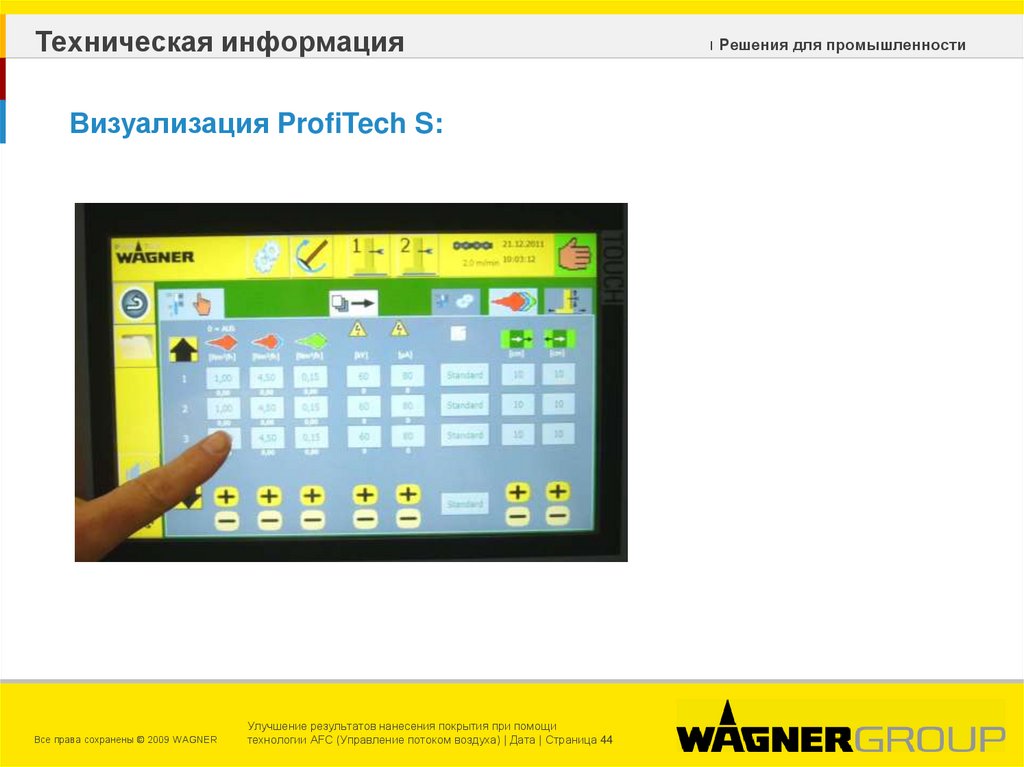

Визуализация ProfiTech S:
Все права сохранены © 2009 WAGNER
Улучшение результатов нанесения покрытия при помощи
технологии AFC (Управление потоком воздуха) | Дата | Страница 44
ı Решения для промышленности

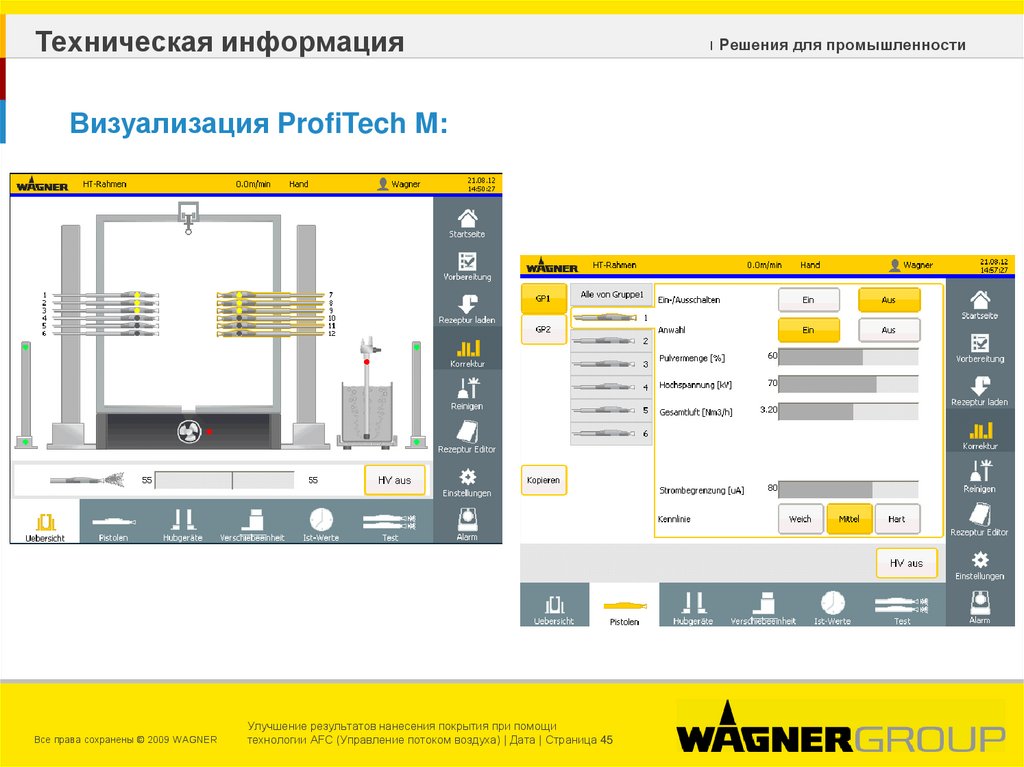

45. Техническая информация

Визуализация ProfiTech M:
Все права сохранены © 2009 WAGNER
Улучшение результатов нанесения покрытия при помощи
технологии AFC (Управление потоком воздуха) | Дата | Страница 45
ı Решения для промышленности
