Мультисервисная платформа спутниковой связи от ООО «Элесар-групп»

1.

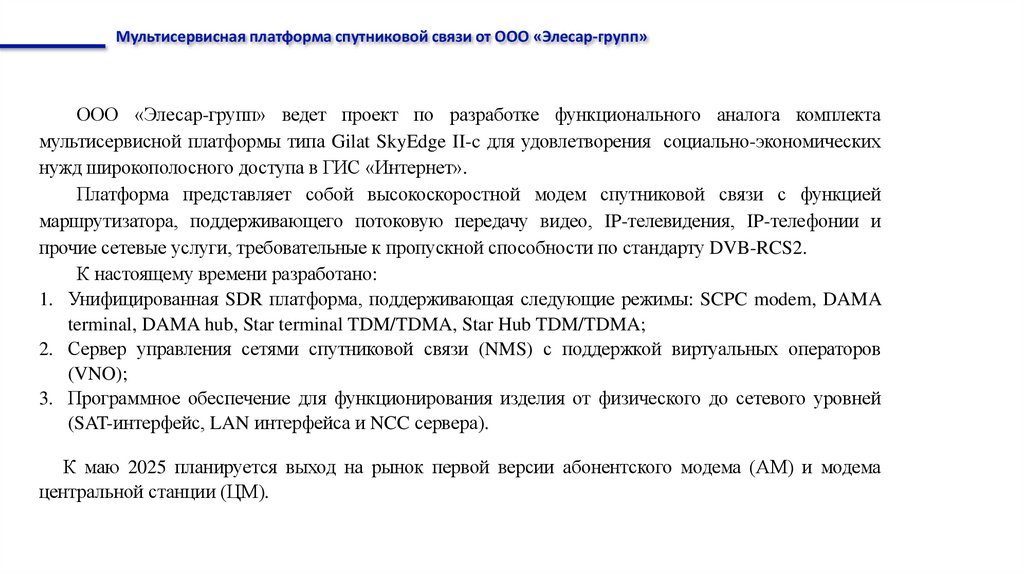

Мультисервисная платформа спутниковой связи от ООО «Элесар-групп»
ООО «Элесар-групп» ведет проект по разработке функционального аналога комплекта
мультисервисной платформы типа Gilat SkyEdge II-c для удовлетворения социально-экономических
нужд широкополосного доступа в ГИС «Интернет».
Платформа представляет собой высокоскоростной модем спутниковой связи с функцией
маршрутизатора, поддерживающего потоковую передачу видео, IP-телевидения, IP-телефонии и
прочие сетевые услуги, требовательные к пропускной способности по стандарту DVB-RCS2.
К настоящему времени разработано:
1. Унифицированная SDR платформа, поддерживающая следующие режимы: SCPC modem, DAMA
terminal, DAMA hub, Star terminal TDM/TDMA, Star Hub TDM/TDMA;
2. Сервер управления сетями спутниковой связи (NMS) с поддержкой виртуальных операторов
(VNO);
3. Программное обеспечение для функционирования изделия от физического до сетевого уровней
(SAT-интерфейс, LAN интерфейса и NCC сервера).
К маю 2025 планируется выход на рынок первой версии абонентского модема (АМ) и модема
центральной станции (ЦМ).

2.

Мультисервисная платформа спутниковой связи от ООО «Элесар-групп»

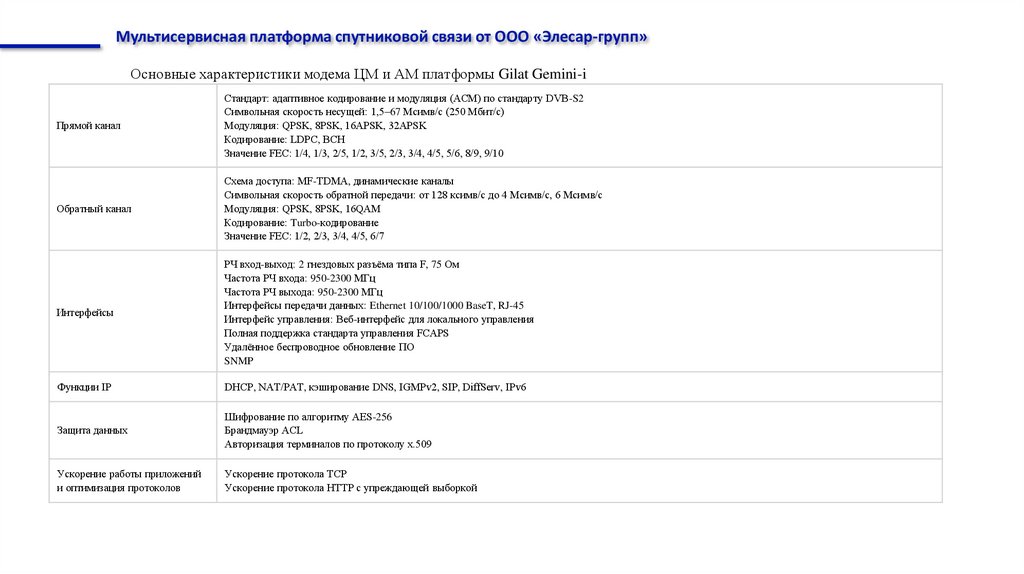

Основные характеристики модема ЦМ и АМ платформы Gilat Gemini-i
Прямой канал
Стандарт: адаптивное кодирование и модуляция (ACM) по стандарту DVB-S2
Символьная скорость несущей: 1,5–67 Мсимв/с (250 Мбит/с)
Модуляция: QPSK, 8PSK, 16APSK, 32APSK
Кодирование: LDPC, BCH
Значение FEC: 1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Обратный канал
Схема доступа: MF-TDMA, динамические каналы
Символьная скорость обратной передачи: от 128 ксимв/с до 4 Мсимв/с, 6 Мсимв/с
Модуляция: QPSK, 8PSK, 16QAM
Кодирование: Turbo-кодирование
Значение FEC: 1/2, 2/3, 3/4, 4/5, 6/7
Интерфейсы
РЧ вход-выход: 2 гнездовых разъёма типа F, 75 Ом
Частота РЧ входа: 950-2300 МГц
Частота РЧ выхода: 950-2300 МГц
Интерфейсы передачи данных: Ethernet 10/100/1000 BaseT, RJ-45
Интерфейс управления: Веб-интерфейс для локального управления
Полная поддержка стандарта управления FCAPS
Удалённое беспроводное обновление ПО
SNMP
Функции IP
DHCP, NAT/PAT, кэширование DNS, IGMPv2, SIP, DiffServ, IPv6
Защита данных
Шифрование по алгоритму AES-256
Брандмауэр ACL
Авторизация терминалов по протоколу x.509
Ускорение работы приложений
и оптимизация протоколов
Ускорение протокола TCP
Ускорение протокола HTTP с упреждающей выборкой

3.

3
Мультисервисная платформа спутниковой связи от ООО «Элесар-групп»

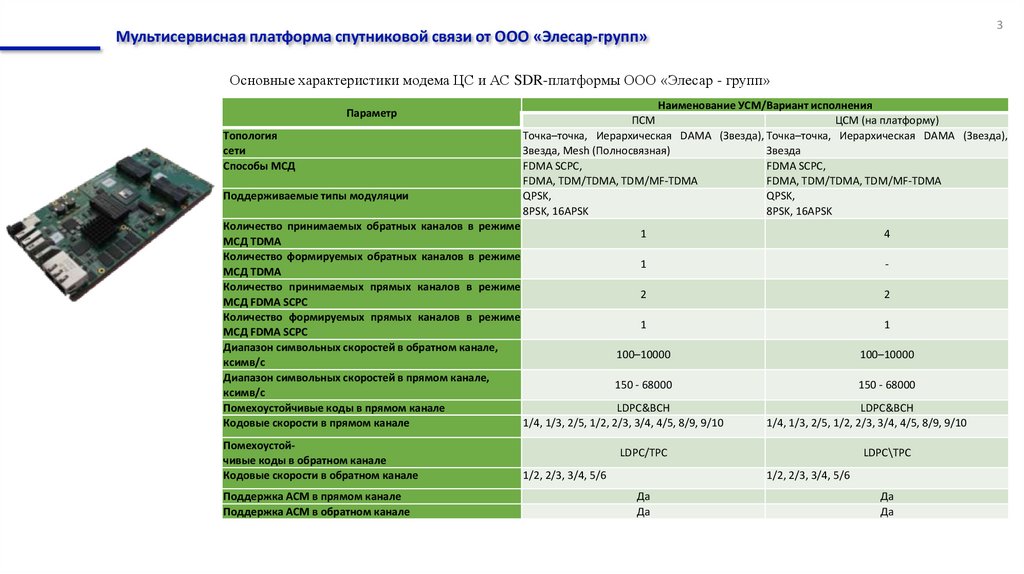

Основные характеристики модема ЦС и АС SDR-платформы ООО «Элесар - групп»
Параметр
Топология
сети
Способы МСД
Поддерживаемые типы модуляции
Наименование УСМ/Вариант исполнения
ПСМ
ЦСМ (на платформу)
Точка–точка, Иерархическая DAMA (Звезда), Точка–точка, Иерархическая DAMA (Звезда),
Звезда, Mesh (Полносвязная)
Звезда
FDMA SCPC,
FDMA SCPC,
FDMA, TDM/TDMA, TDM/MF-TDMA
FDMA, TDM/TDMA, TDM/MF-TDMA
QPSK,
QPSK,
8PSK, 16APSK
8PSK, 16APSK
Количество принимаемых обратных каналов в режиме
1
МСД TDMA
Количество формируемых обратных каналов в режиме
1
МСД TDMA
Количество принимаемых прямых каналов в режиме
2
МСД FDMA SCPC
Количество формируемых прямых каналов в режиме
1
МСД FDMA SCPC
Диапазон символьных скоростей в обратном канале,
100–10000
ксимв/с
Диапазон символьных скоростей в прямом канале,
150 - 68000
ксимв/с
Помехоустойчивые коды в прямом канале
LDPC&BCH
Кодовые скорости в прямом канале
1/4, 1/3, 2/5, 1/2, 2/3, 3/4, 4/5, 8/9, 9/10
Помехоустойчивые коды в обратном канале
Кодовые скорости в обратном канале
Поддержка АСМ в прямом канале
Поддержка АСМ в обратном канале
4
-
2
1
100–10000
150 - 68000
LDPC&BCH
1/4, 1/3, 2/5, 1/2, 2/3, 3/4, 4/5, 8/9, 9/10
LDPC/TPC
1/2, 2/3, 3/4, 5/6
LDPC\TPC
1/2, 2/3, 3/4, 5/6
Да
Да
Да
Да

4.

4
ОСНОВНЫЕ РЕЗУЛЬТАТЫ ВЫПОЛНЕНИЯ ОКР ПО ЗАКАЗУ ООО «Элесар-групп»
Основные характеристики модема ЦМ и АМ SDR-платформы ООО «Элесар-групп» (продолжение)
Параметр
Поддерживаемые сетевые функции
Пользовательский интерфейс
Наименование УСМ/Вариант исполнения
ПСМ
ЦСМ
IP
маршрутизация
(статическая
и IP
маршрутизация
(статическая
и
динамическая адресация, мультикастинг в динамическая адресация, мультикастинг в
направлении LAN и от нее с использованием направлении LAN и от нее с использованием
IGMP, поддержки протоколов маршрутизации IGMP, поддержки протоколов маршрутизации
RIPv2 и OFSP, сквозное VLAN тэггирование, RIPv2 и OFSP, сквозное VLAN тэггирование,
туннелирование трафика по протоколу PPPoE); туннелирование трафика по протоколу PPPoE);
TCP-акселерация;
TCP-акселерация;
Оптимизация трафика по протоколу ROHC Оптимизация трафика по протоколу ROHC
(профайл сRTP)
(профайл сRTP)
Динамическое
назначение
адресов
по Динамическое
назначение
адресов
по
протоколу DHCP
протоколу DHCP
Удаленное управление по SNMP
Удаленное управление по SNMP
Прием трафика и служебных данных по 2м LAN Прием трафика и служебных данных по 2м LAN
Управление по Web-интерфейсу
Управление по Web-интерфейсу
Обновление программного обеспечения по Обновление программного обеспечения по
TFTP, AES 256
TFTP, AES256
Взаимодействие с антенной системой АС по Взаимодействие с антенной системой АС по
протоколу Open AMIP
протоколу Open AMIP
Перехват трафика по технологии NetFlow
Поддерживаемые нормы QoS
Дополнительные возможности
Перехват трафика по технологии NetFlow
Классы 0..5 согласно рекомендациям МСЭ Классы 0..5 согласно рекомендациям МСЭ
Y.1541
Y.1541
Иерархические сценарии по обеспечению Иерархические сценарии по обеспечению
гарантированной
и
ограниченной гарантированной
и
ограниченной
максимальной пропускной способности
максимальной пропускной способности
Отображение
и
передача
спектра Отображение
и
передача
спектра
принимаемого сигнала
принимаемого сигнала

5.

5
ОСНОВНЫЕ РЕЗУЛЬТАТЫ ВЫПОЛНЕНИЯ ОКР ПО ЗАКАЗУ ООО «Элесар-групп»

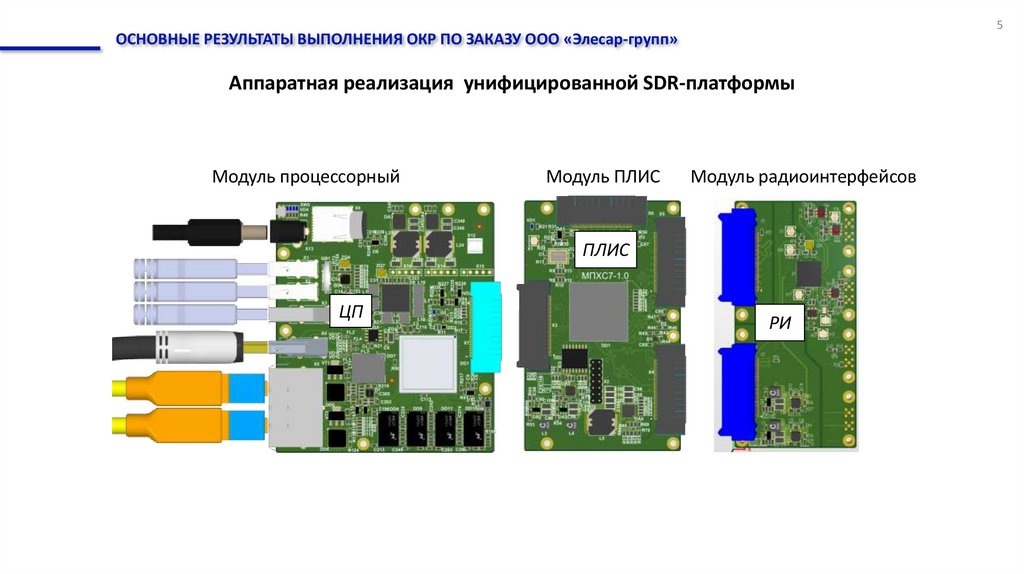

Аппаратная реализация унифицированной SDR-платформы
Модуль процессорный
Модуль ПЛИС
Модуль радиоинтерфейсов
ПЛИС
ЦП
РИ
