Огневая подготовка

1.

ДОНСКОЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
ИНСТИТУТ ВОЕННОГО
ОБРАЗОВАНИЯ
КАФЕДРА ОСНОВЫ ВОЕННОЙ
ПОДГОТОВКИ
г. Ростов-на-Дону
2023 г.

2.

2
Дисциплина
«Огневая подготовка»
Раздел 3:
Огневая подготовка

3.

3
ОГНЕВАЯ ПОДГОТОВКА
Тема 5: Основы, приемы и правила
стрельбы из стрелкового оружия
Занятие № 1: Сведения из
внутренней и внешней баллистики,
требования безопасности

4.

4

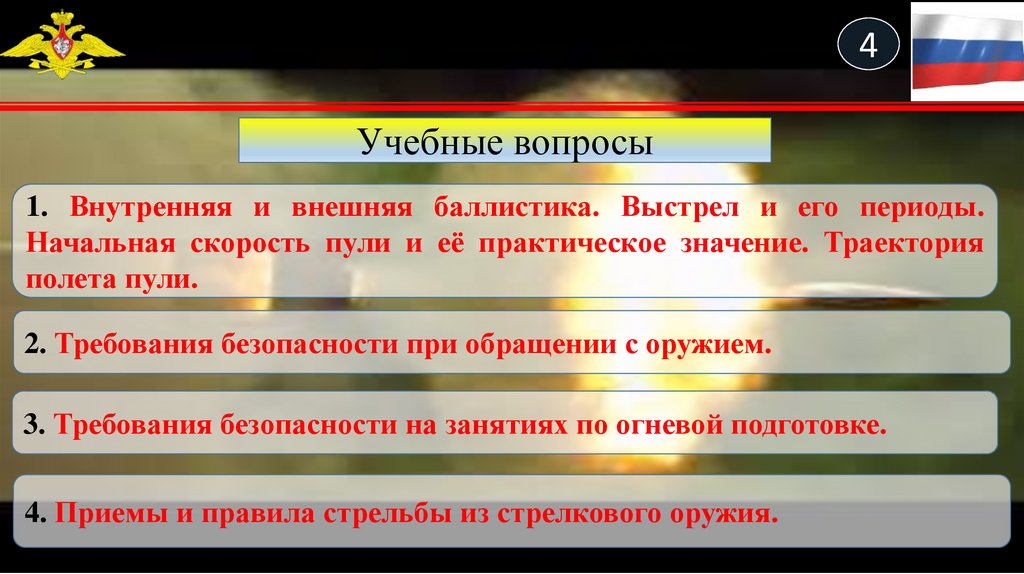

Учебные вопросы
1. Внутренняя и внешняя баллистика. Выстрел и его периоды.
Начальная скорость пули и её практическое значение. Траектория
полета пули.
2. Требования безопасности при обращении с оружием.

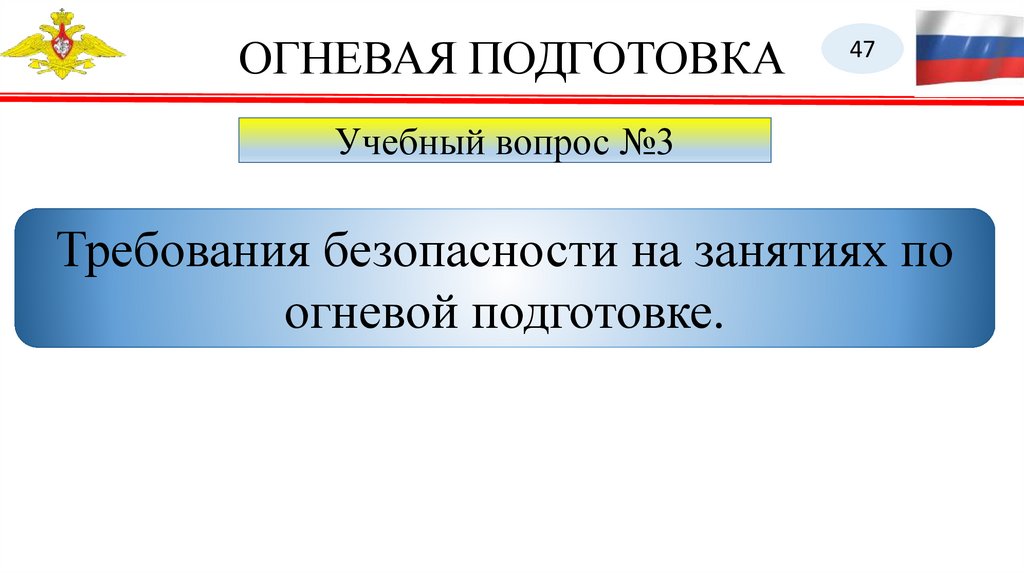

3. Требования безопасности на занятиях по огневой подготовке.

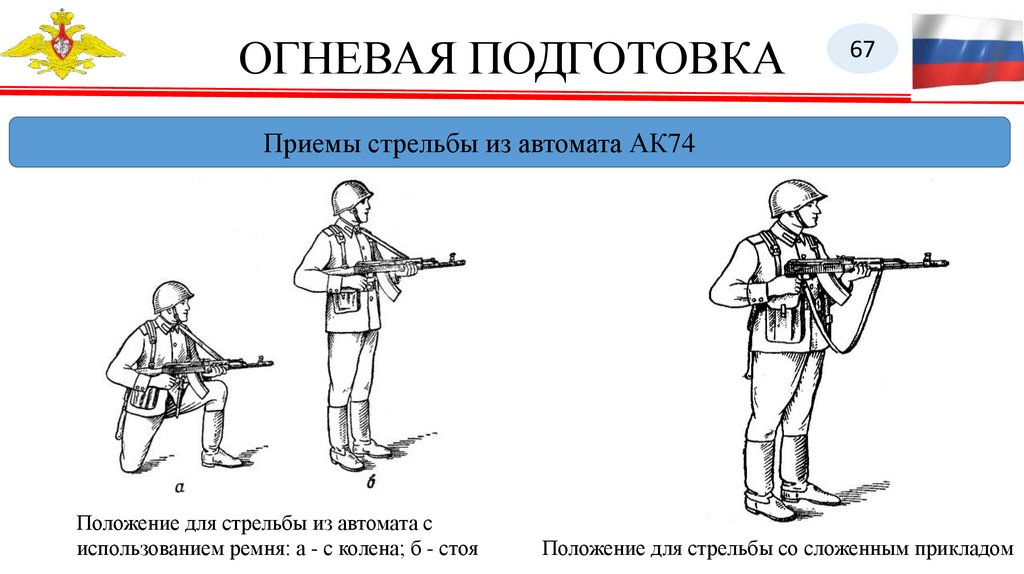

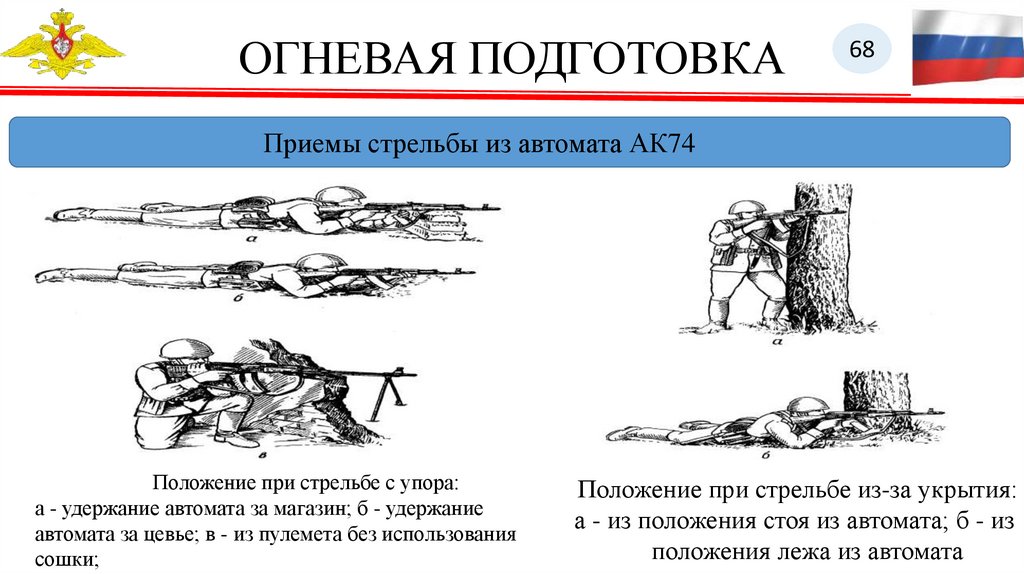

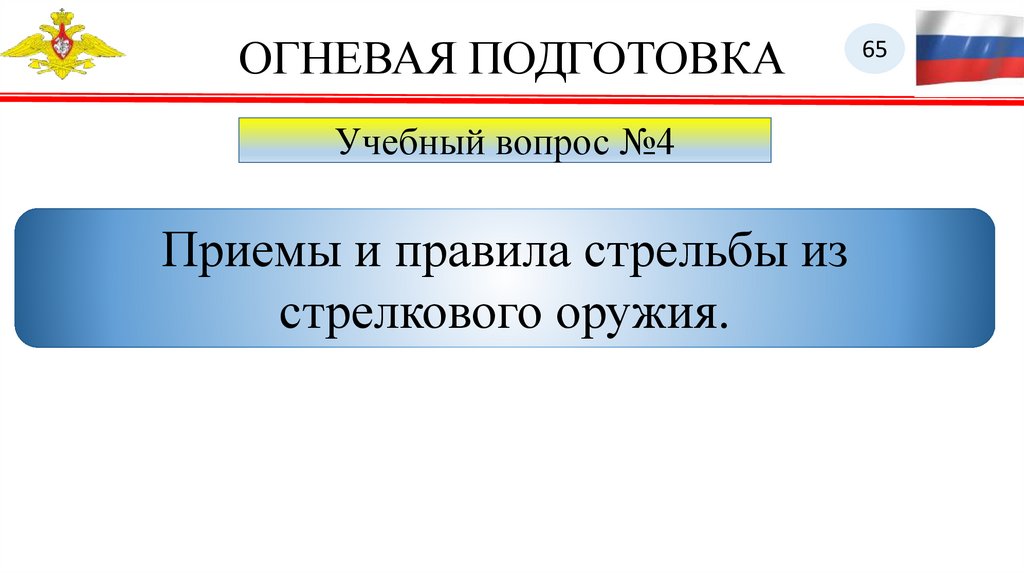

4. Приемы и правила стрельбы из стрелкового оружия.

5.

ОГНЕВАЯ ПОДГОТОВКА
5
Литература
ОСНОВНАЯ:
1.
Миронченко В.Н., Огневая подготовка: Воениздат, Москва 414
с, с. 6-9, с. 17-33, с. 30-33.
2.
«Наставление по стрелковому делу». – Москва: Воениздат,
1985 г. с. 5 – 39.

6.

ОГНЕВАЯ ПОДГОТОВКА
6

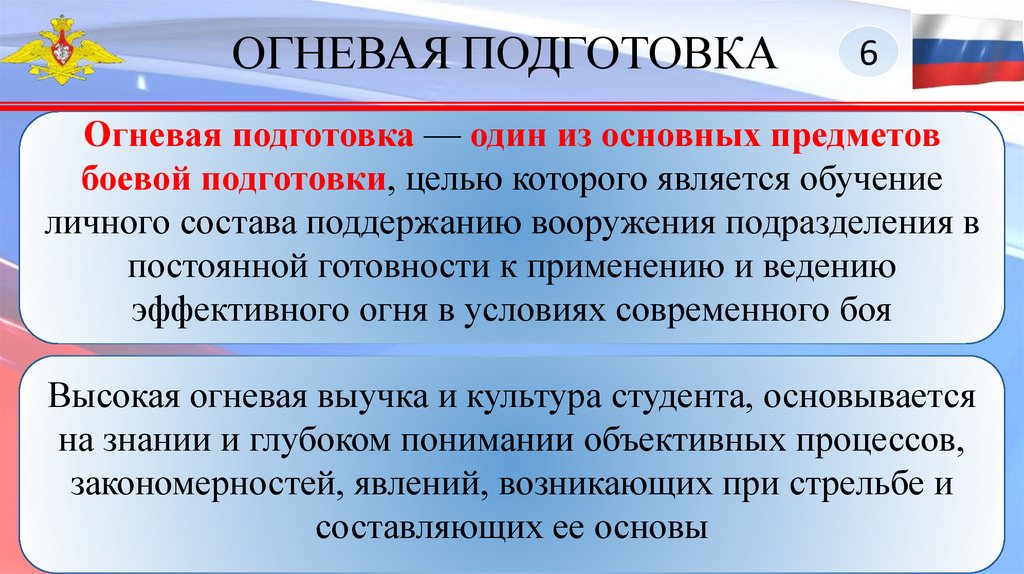

Огневая подготовка — один из основных предметов
боевой подготовки, целью которого является обучение
личного состава поддержанию вооружения подразделения в
постоянной готовности к применению и ведению
эффективного огня в условиях современного боя
Высокая огневая выучка и культура студента, основывается
на знании и глубоком понимании объективных процессов,
закономерностей, явлений, возникающих при стрельбе и
составляющих ее основы

7.

ОГНЕВАЯ ПОДГОТОВКА
7
Учебный вопрос №1
Внутренняя
и
внешняя
баллистика.
Выстрел и его периоды. Начальная скорость
пули и её практическое значение. Траектория
полета пули

8.

ОГНЕВАЯ ПОДГОТОВКА
8

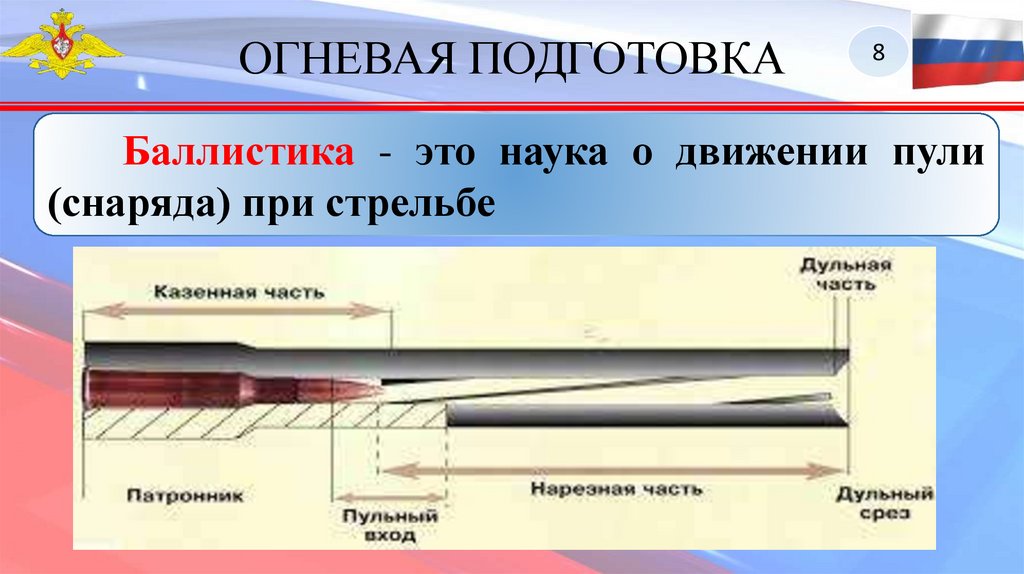

Баллистика - это наука о движении пули
(снаряда) при стрельбе

9.

ОГНЕВАЯ ПОДГОТОВКА
9

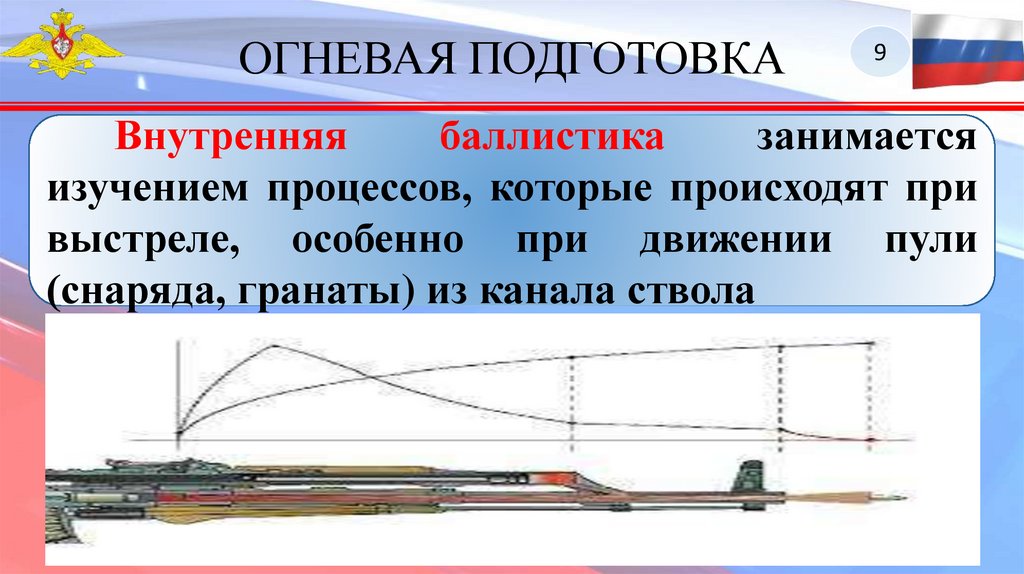

Внутренняя
баллистика
занимается
изучением процессов, которые происходят при
выстреле, особенно при движении пули
(снаряда, гранаты) из канала ствола

10.

ОГНЕВАЯ ПОДГОТОВКА
10

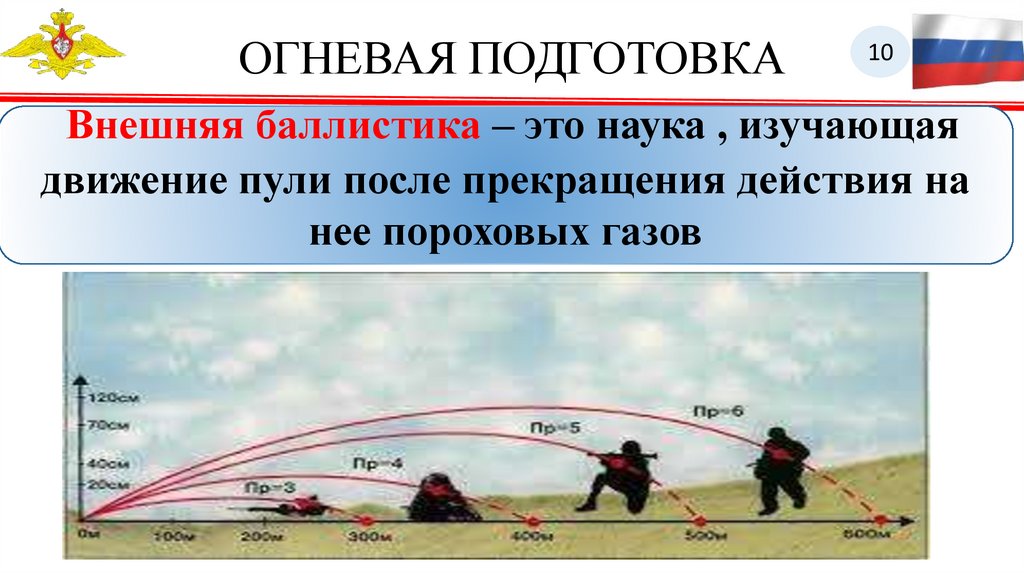

Внешняя баллистика – это наука , изучающая
движение пули после прекращения действия на
нее пороховых газов
.

11.

ОГНЕВАЯ ПОДГОТОВКА
11
Выстрелом называется выбрасывание пули из канала
ствола оружия энергией газов, образующихся при
сгорании порохового заряда

12.

ОГНЕВАЯ ПОДГОТОВКА
12

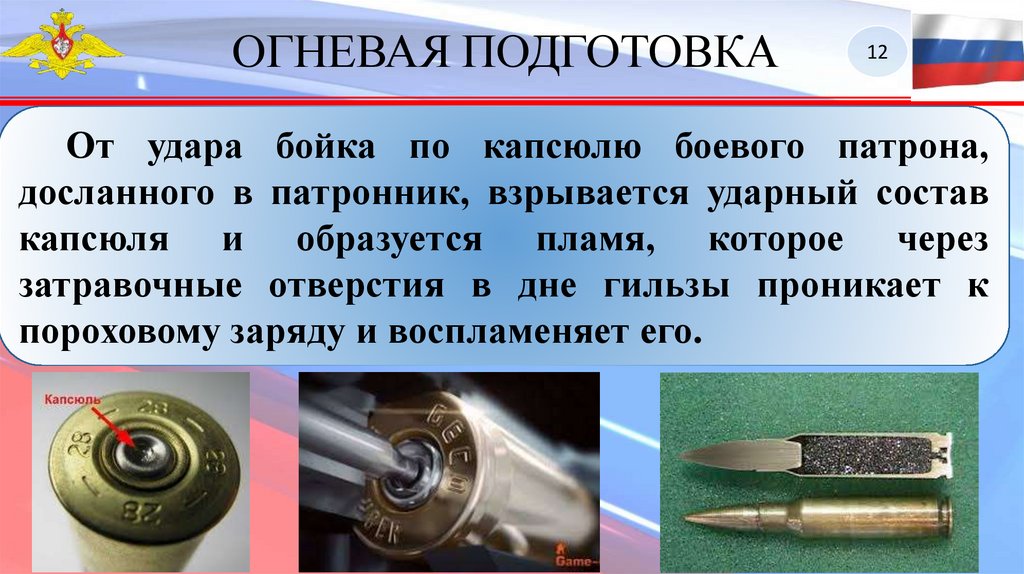

От удара бойка по капсюлю боевого патрона,
досланного в патронник, взрывается ударный состав
капсюля и образуется пламя, которое через
затравочные отверстия в дне гильзы проникает к
пороховому заряду и воспламеняет его.

13.

ОГНЕВАЯ ПОДГОТОВКА
13

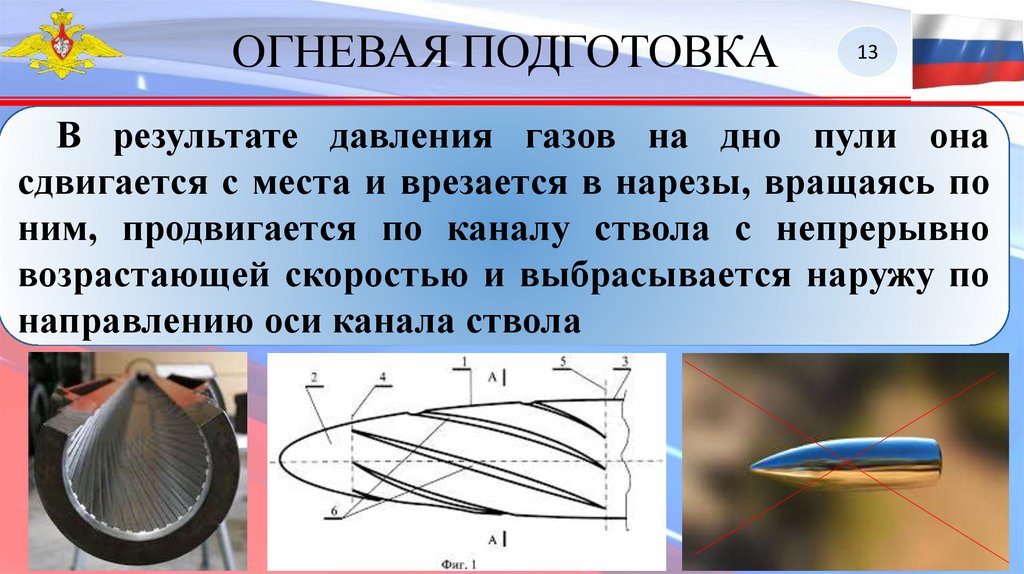

В результате давления газов на дно пули она
сдвигается с места и врезается в нарезы, вращаясь по
ним, продвигается по каналу ствола с непрерывно
возрастающей скоростью и выбрасывается наружу по
направлению оси канала ствола

14.

ОГНЕВАЯ ПОДГОТОВКА
14

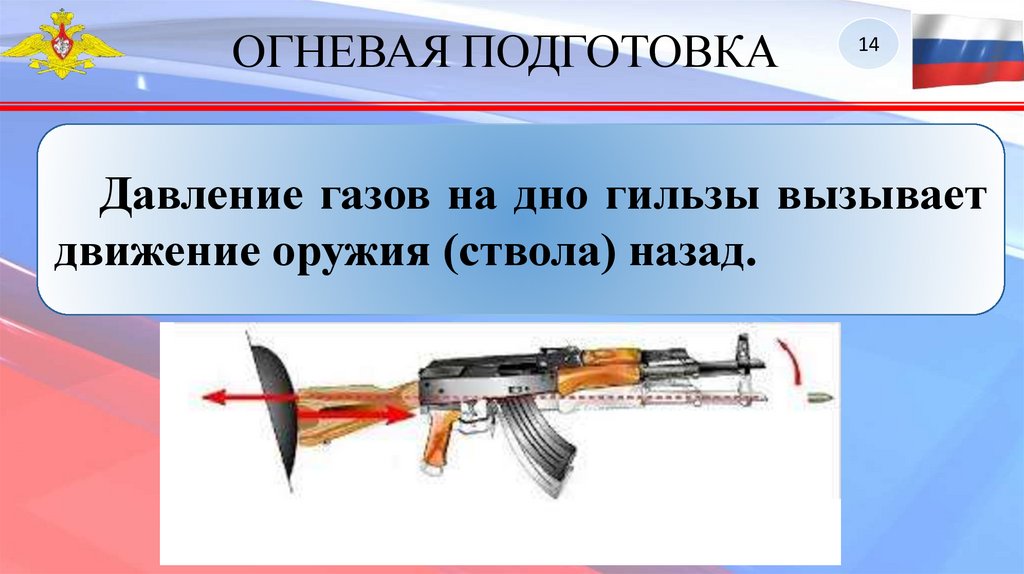

Давление газов на дно гильзы вызывает
движение оружия (ствола) назад.

15.

ОГНЕВАЯ ПОДГОТОВКА
15

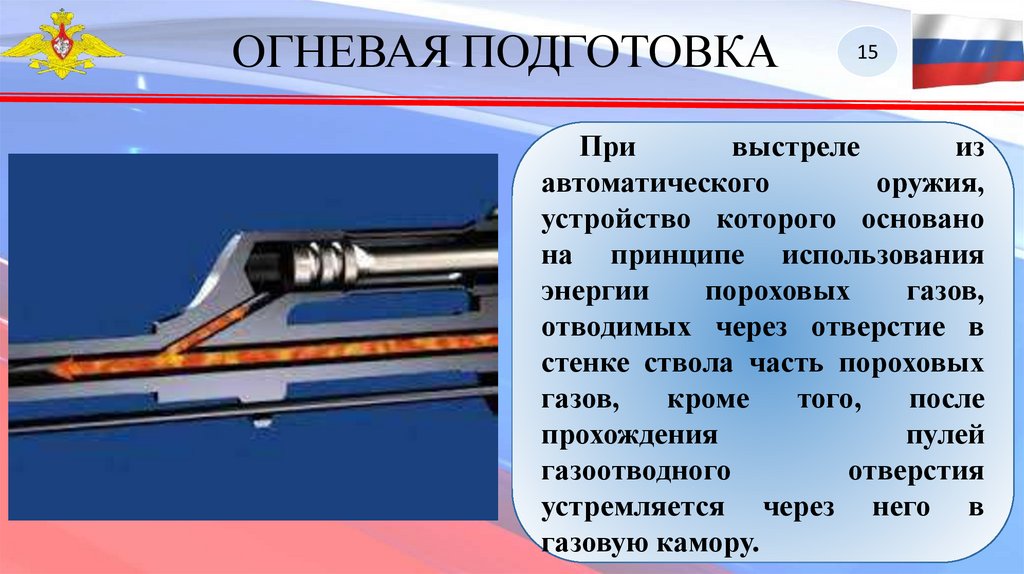

При
выстреле
из
автоматического
оружия,
устройство которого основано
на принципе использования
энергии
пороховых
газов,
отводимых через отверстие в
стенке ствола часть пороховых
газов,
кроме
того,
после
прохождения
пулей
газоотводного
отверстия
устремляется через него в
газовую камору.

16.

ОГНЕВАЯ ПОДГОТОВКА
16

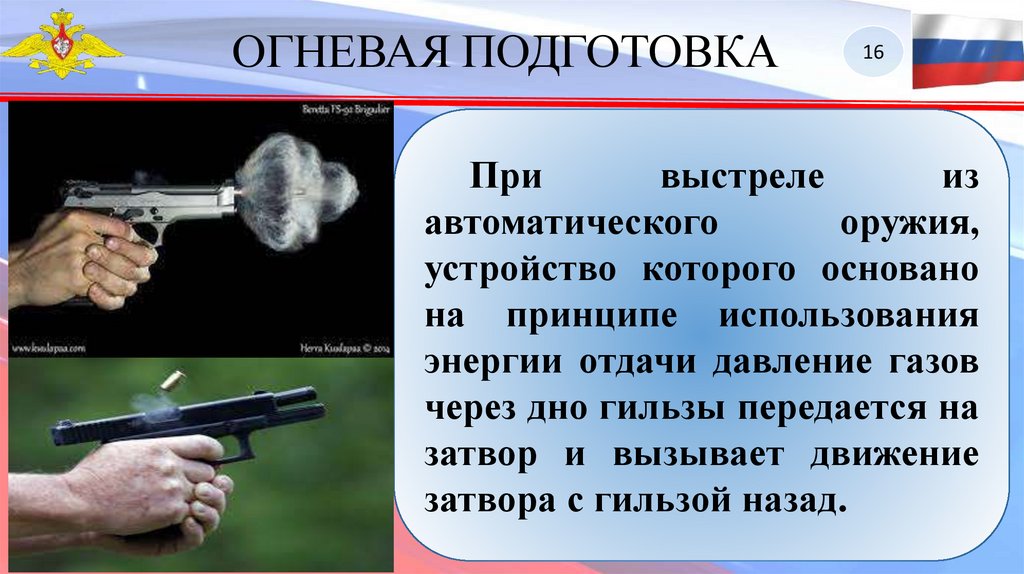

При
выстреле
из
автоматического
оружия,
устройство которого основано
на принципе использования
энергии отдачи давление газов
через дно гильзы передается на
затвор и вызывает движение
затвора с гильзой назад.

17.

ОГНЕВАЯ ПОДГОТОВКА
17

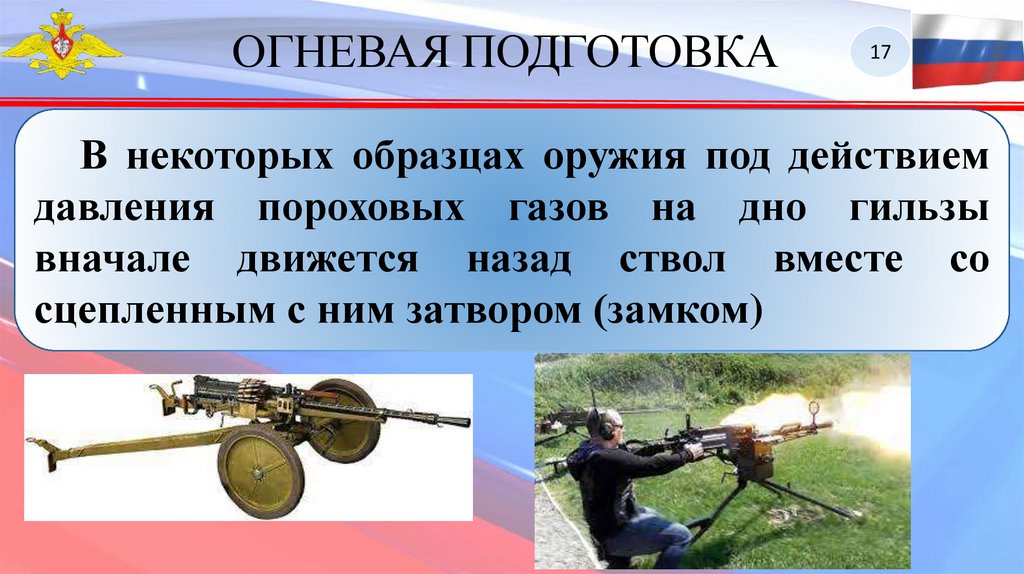

В некоторых образцах оружия под действием
давления пороховых газов на дно гильзы
вначале движется назад ствол вместе со
сцепленным с ним затвором (замком)

18.

ОГНЕВАЯ ПОДГОТОВКА
18

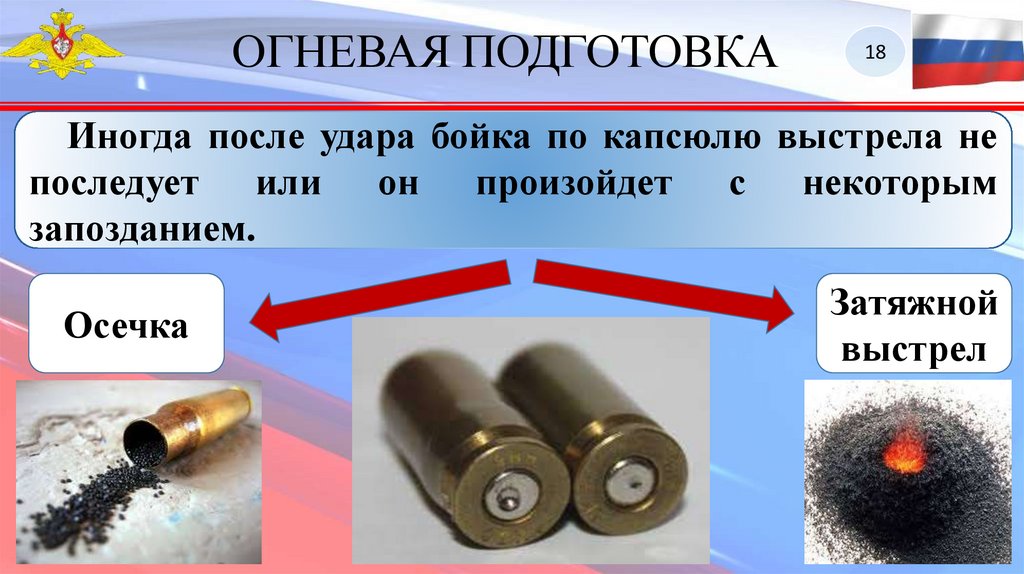

Иногда после удара бойка по капсюлю выстрела не
последует или он произойдет с некоторым
запозданием.
Осечка
Затяжной
выстрел

19.

ОГНЕВАЯ ПОДГОТОВКА
19

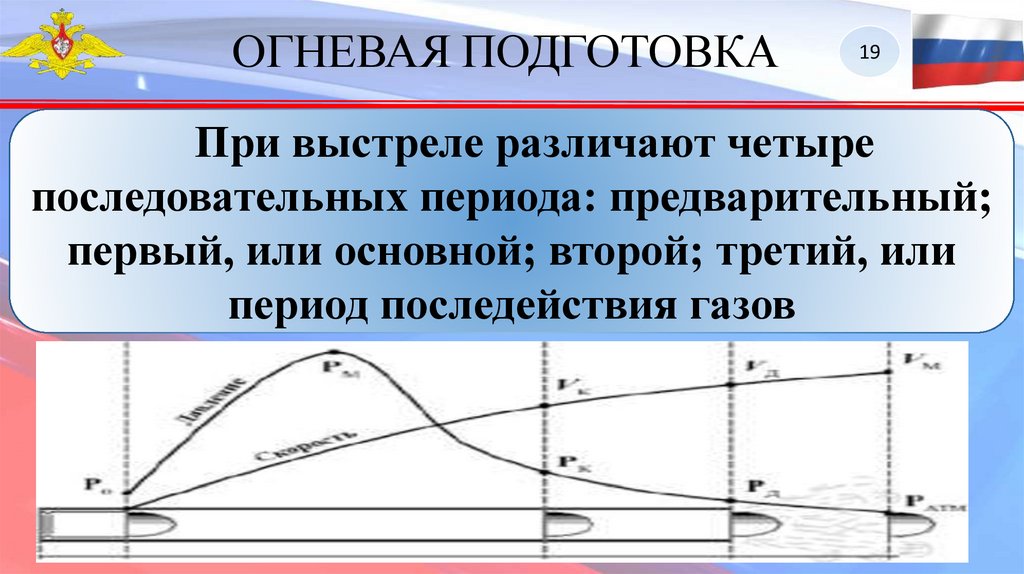

При выстреле различают четыре
последовательных периода: предварительный;
первый, или основной; второй; третий, или
период последействия газов

20.

ОГНЕВАЯ ПОДГОТОВКА
20

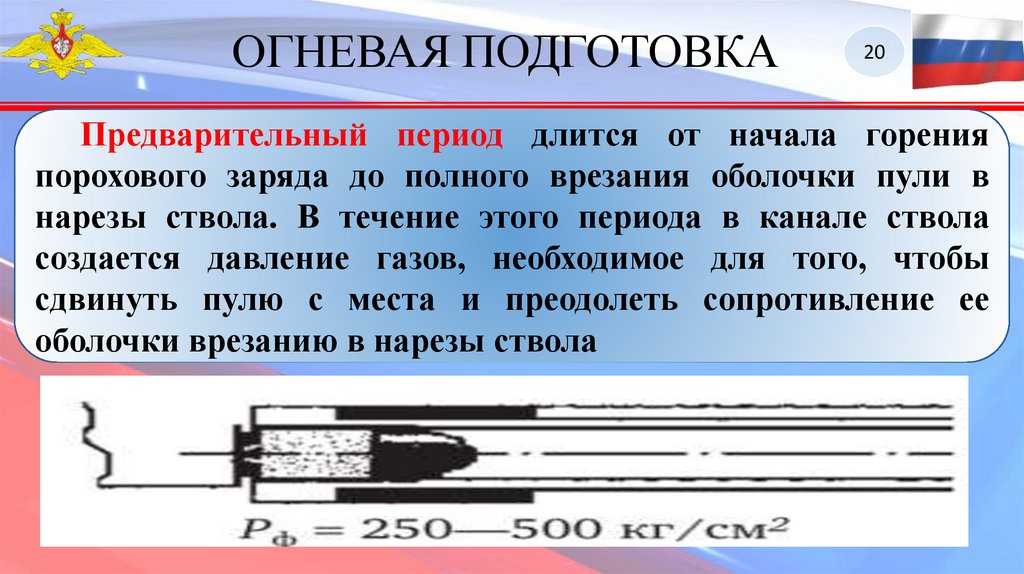

Предварительный период длится от начала горения
порохового заряда до полного врезания оболочки пули в
нарезы ствола. В течение этого периода в канале ствола
создается давление газов, необходимое для того, чтобы
сдвинуть пулю с места и преодолеть сопротивление ее
оболочки врезанию в нарезы ствола

21.

ОГНЕВАЯ ПОДГОТОВКА
21

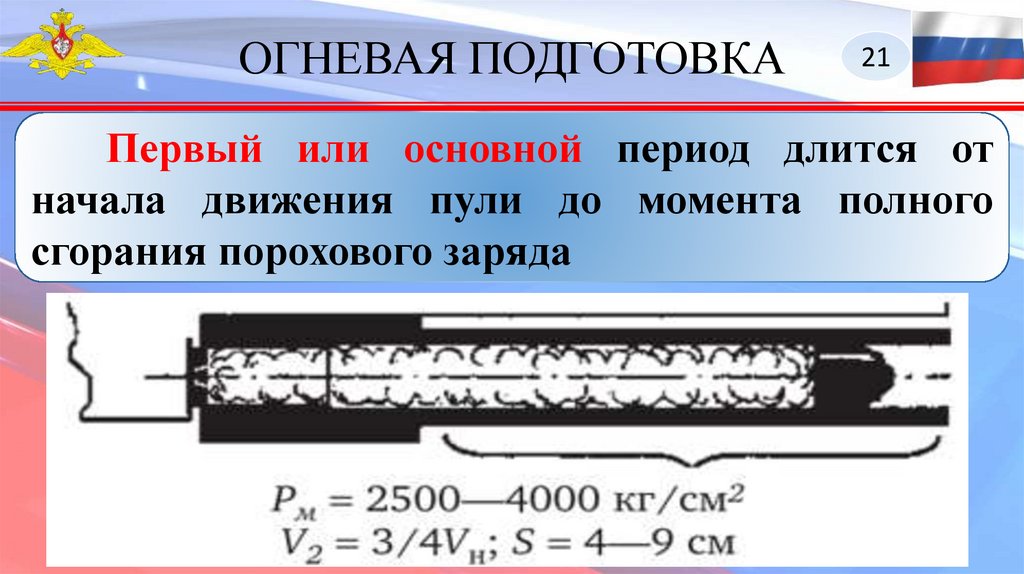

Первый или основной период длится от
начала движения пули до момента полного
сгорания порохового заряда

22.

ОГНЕВАЯ ПОДГОТОВКА
22

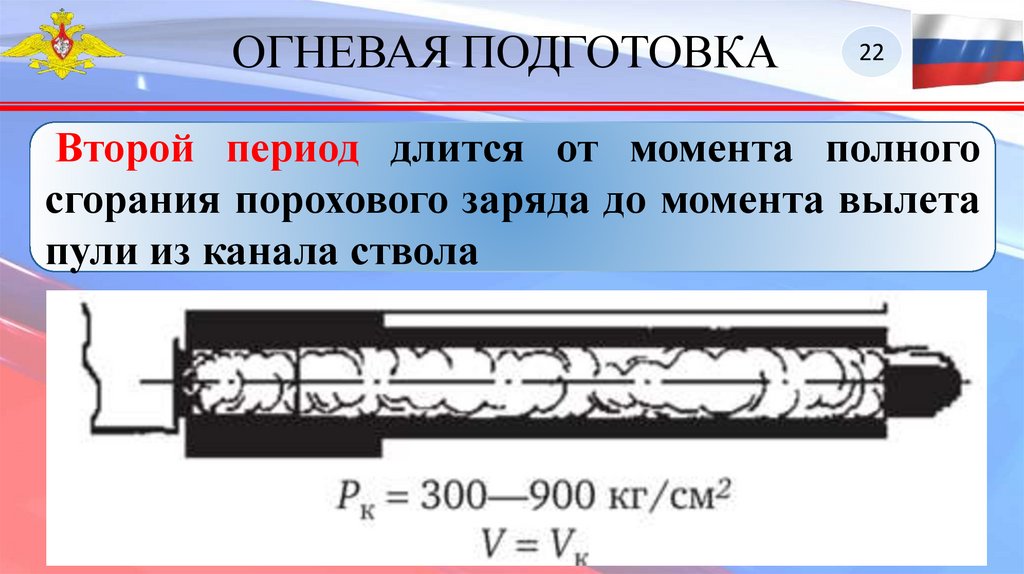

Второй период длится от момента полного
сгорания порохового заряда до момента вылета
пули из канала ствола

23.

ОГНЕВАЯ ПОДГОТОВКА
23

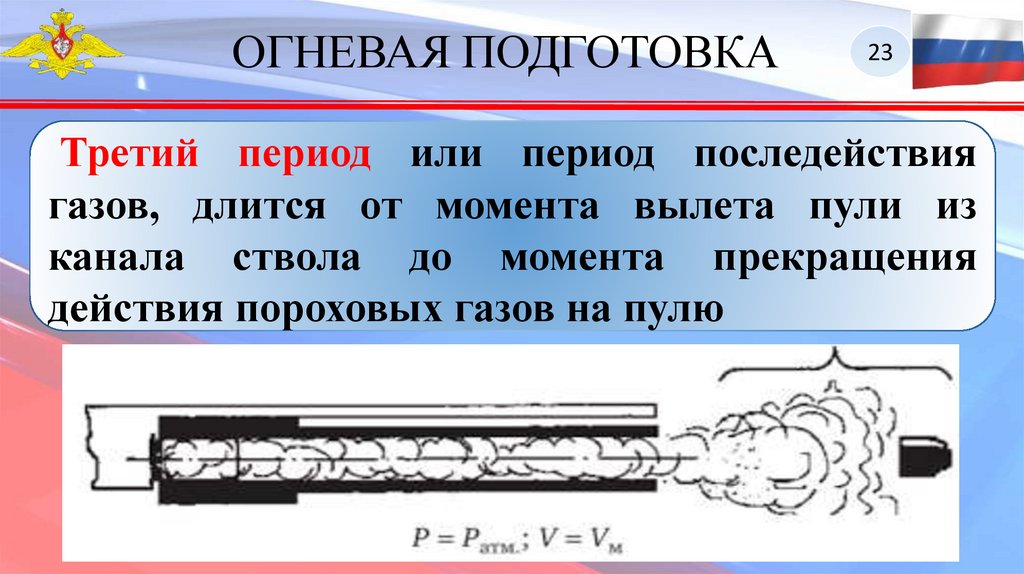

Третий период или период последействия
газов, длится от момента вылета пули из
канала ствола до момента прекращения
действия пороховых газов на пулю

24.

ОГНЕВАЯ ПОДГОТОВКА
24
Начальной
скоростью
называется
скорость
движения пули у дульного
среза ствола. За начальную
скорость
принимается
условная
скорость,
которая несколько больше
дульной
и
меньше
максимальной

25.

ОГНЕВАЯ ПОДГОТОВКА
25

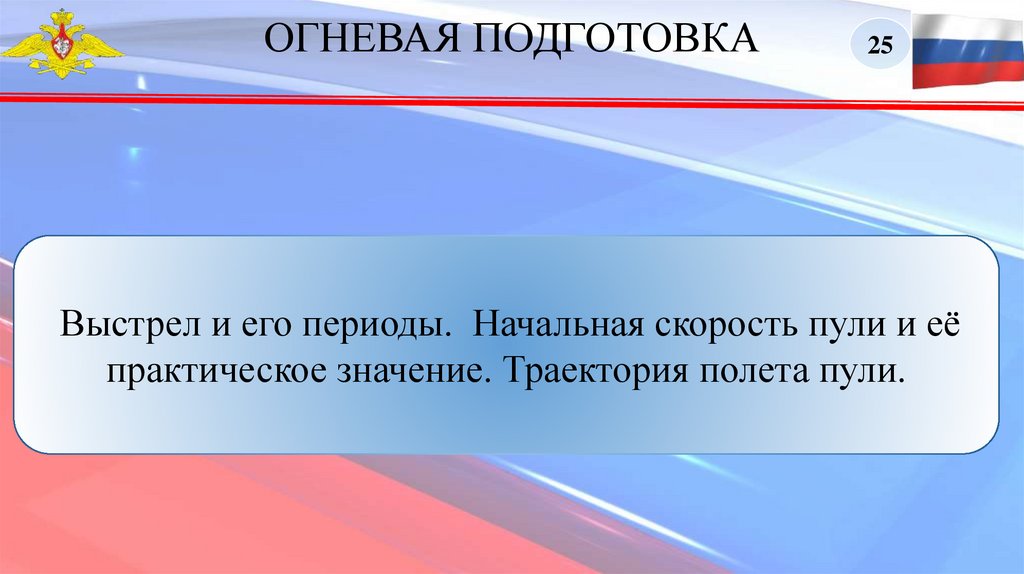

Выстрел и его периоды. Начальная скорость пули и её
практическое значение. Траектория полета пули.

26.

ОГНЕВАЯ ПОДГОТОВКА
26

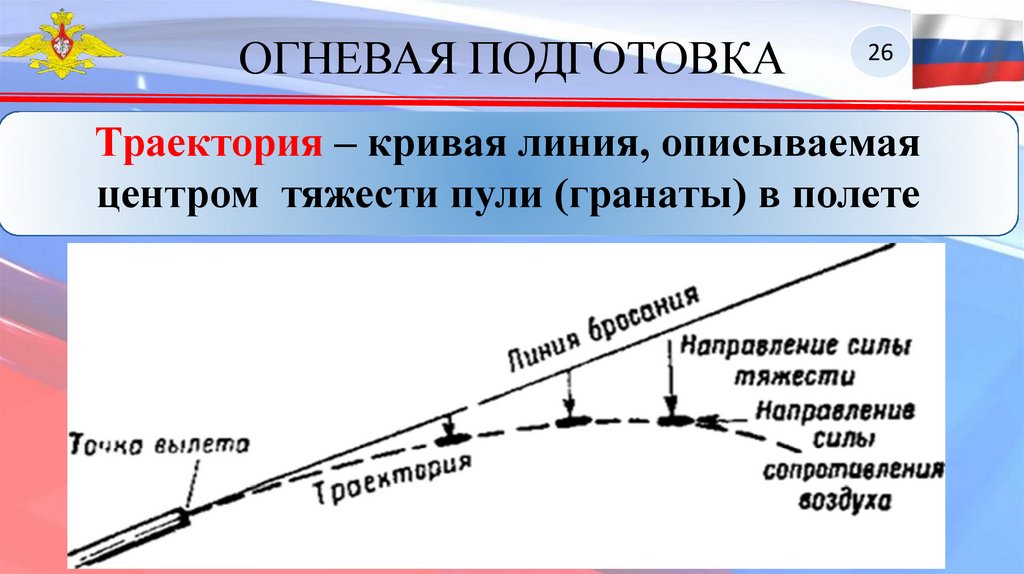

Траектория – кривая линия, описываемая
центром тяжести пули (гранаты) в полете

27.

ОГНЕВАЯ ПОДГОТОВКА
27

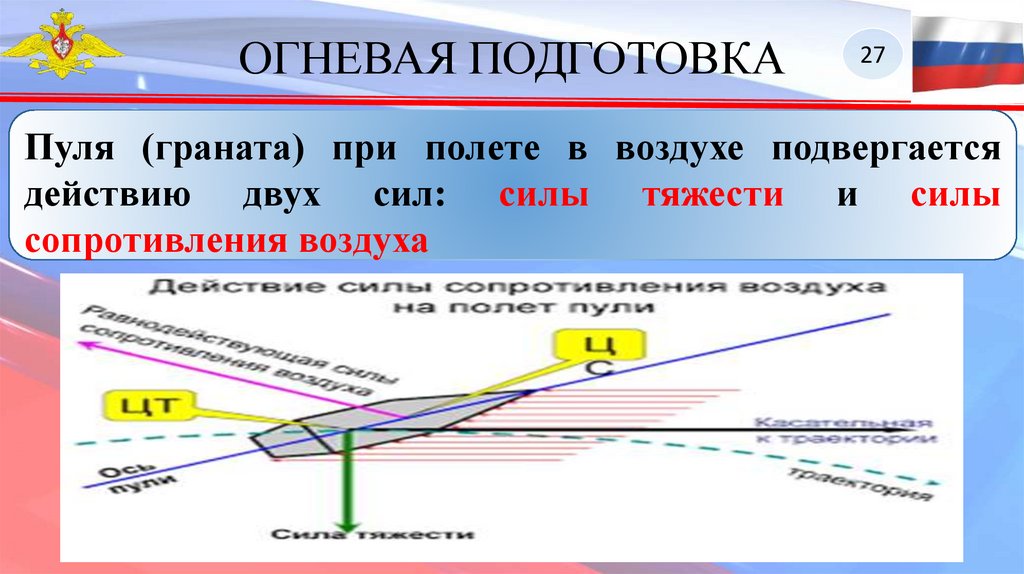

Пуля (граната) при полете в воздухе подвергается
действию двух сил: силы тяжести и силы
сопротивления воздуха
.

28.

ОГНЕВАЯ ПОДГОТОВКА
28

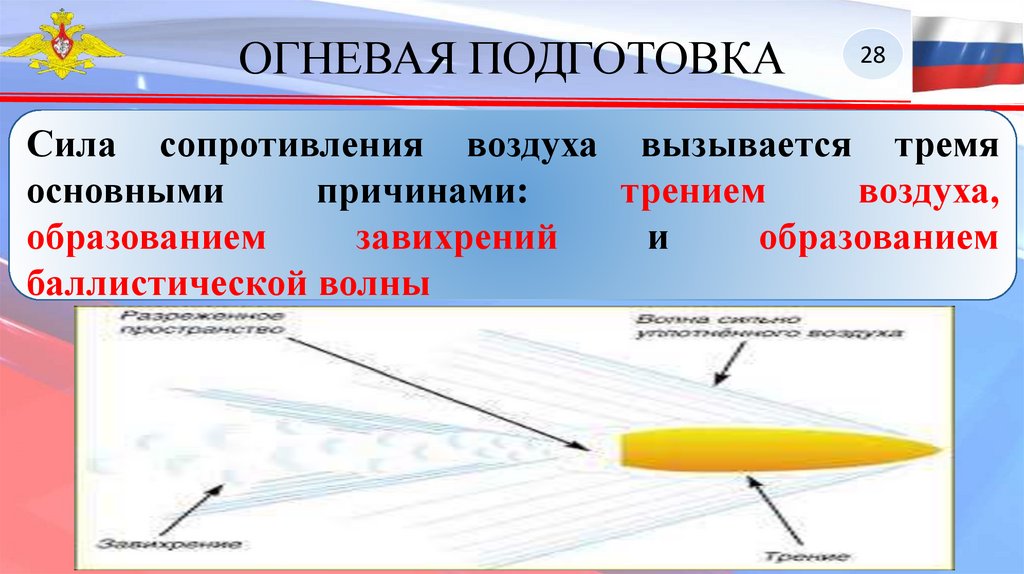

Сила сопротивления воздуха вызывается тремя
основными
причинами:
трением
воздуха,
образованием
завихрений
и
образованием
баллистической волны
.

29.

ОГНЕВАЯ ПОДГОТОВКА
29

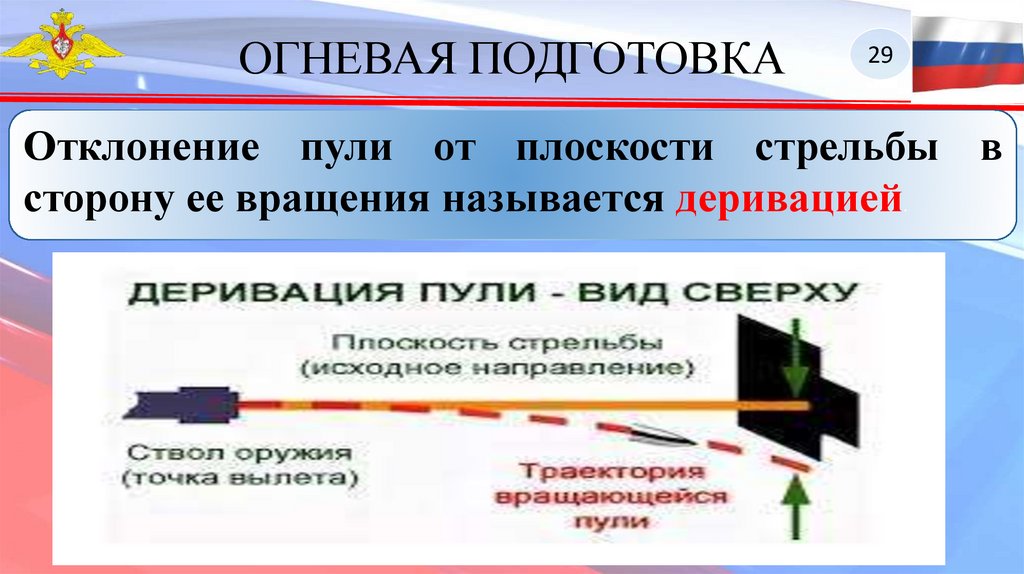

Отклонение пули от плоскости стрельбы в
сторону ее вращения называется деривацией.

30.

ОГНЕВАЯ ПОДГОТОВКА
30

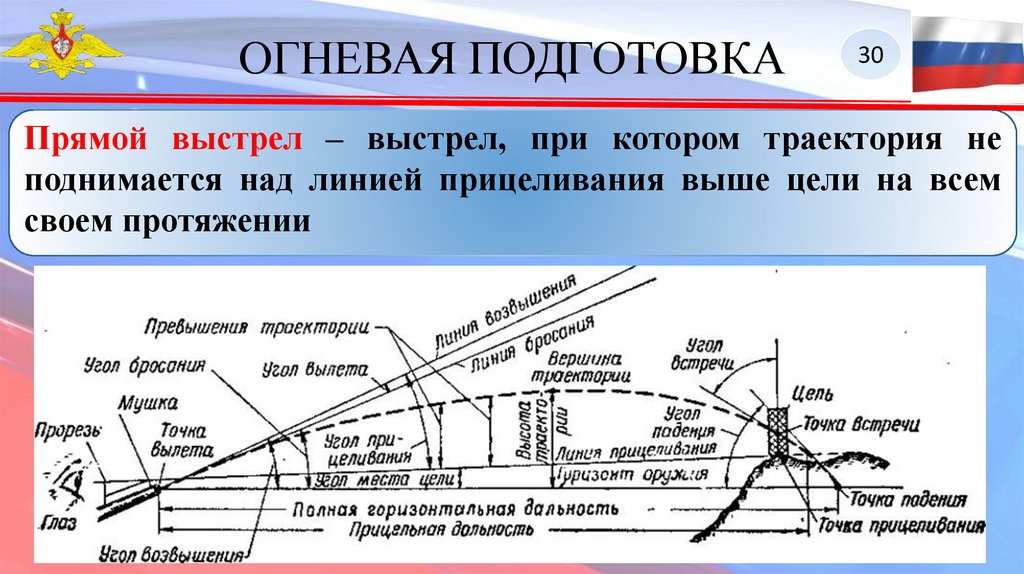

Прямой выстрел – выстрел, при котором траектория не
поднимается над линией прицеливания выше цели на всем
своем протяжении

31.

ОГНЕВАЯ ПОДГОТОВКА
31

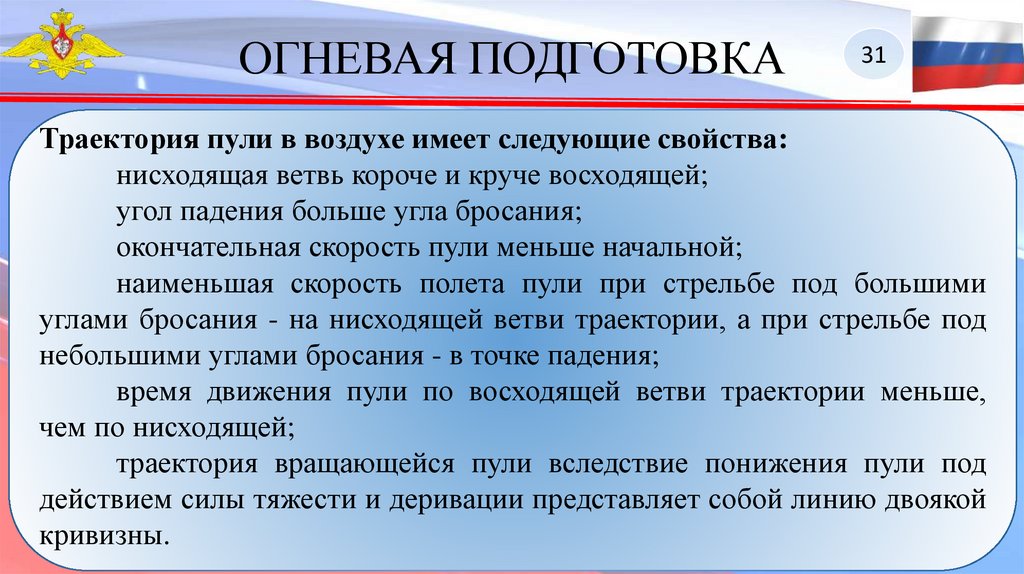

Траектория пули в воздухе имеет следующие свойства:
нисходящая ветвь короче и круче восходящей;
угол падения больше угла бросания;
окончательная скорость пули меньше начальной;
наименьшая скорость полета пули при стрельбе под большими
углами бросания - на нисходящей ветви траектории, а при стрельбе под
небольшими углами бросания - в точке падения;
время движения пули по восходящей ветви траектории меньше,
чем по нисходящей;
траектория вращающейся пули вследствие понижения пули под
действием силы тяжести и деривации представляет собой линию двоякой
кривизны.

32.

ОГНЕВАЯ ПОДГОТОВКА
32

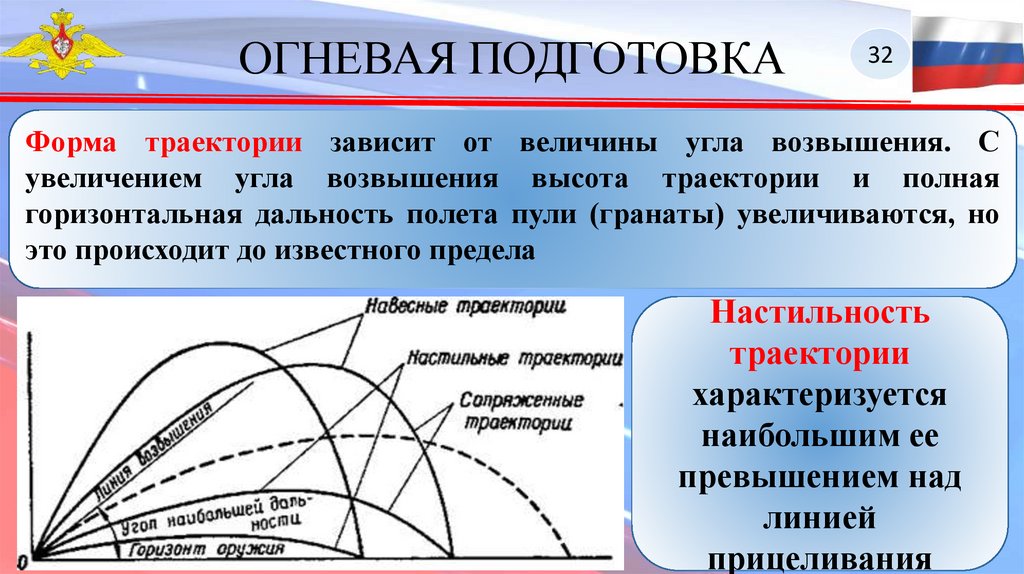

Форма траектории зависит от величины угла возвышения. С
увеличением угла возвышения высота траектории и полная
горизонтальная дальность полета пули (гранаты) увеличиваются, но
это происходит до известного предела
Настильность
траектории
характеризуется
наибольшим ее
превышением над
линией
прицеливания

33.

ОГНЕВАЯ ПОДГОТОВКА
33

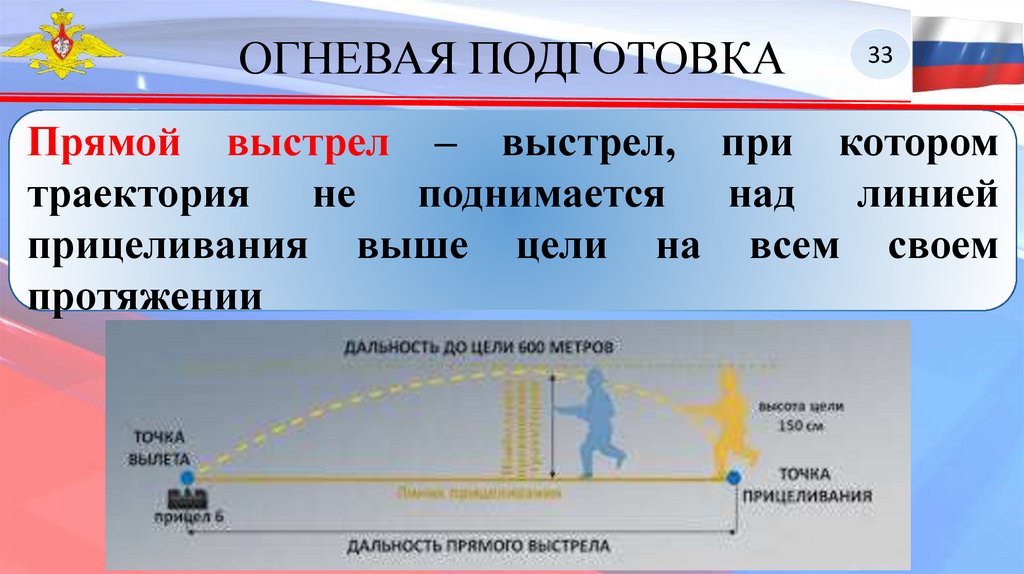

Прямой выстрел – выстрел, при котором
траектория не поднимается над линией
прицеливания выше цели на всем своем
протяжении
.

34.

ОГНЕВАЯ ПОДГОТОВКА
34

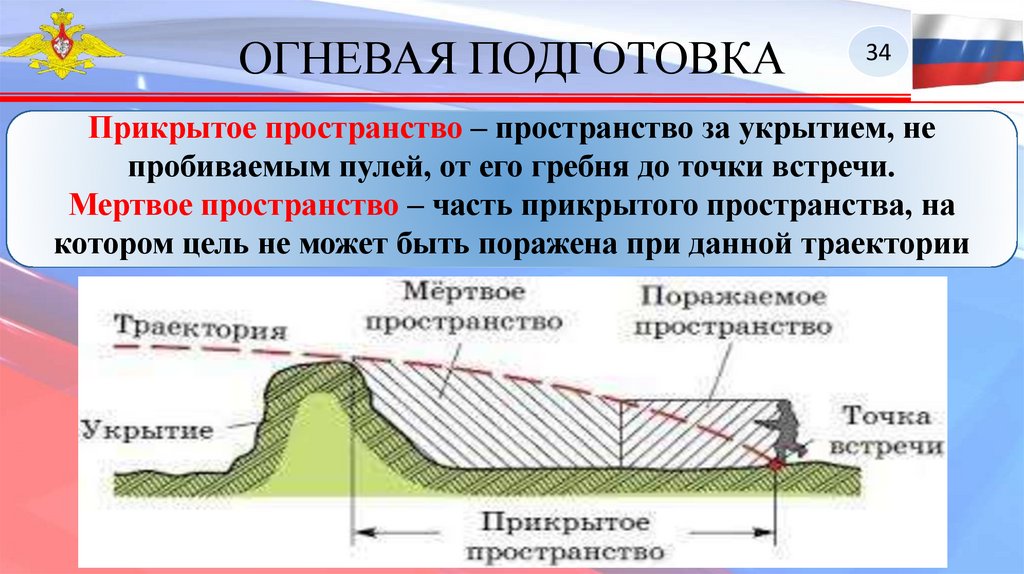

Прикрытое пространство – пространство за укрытием, не
пробиваемым пулей, от его гребня до точки встречи.
Мертвое пространство – часть прикрытого пространства, на
котором цель не может быть поражена при данной траектории

35.

ОГНЕВАЯ ПОДГОТОВКА
35

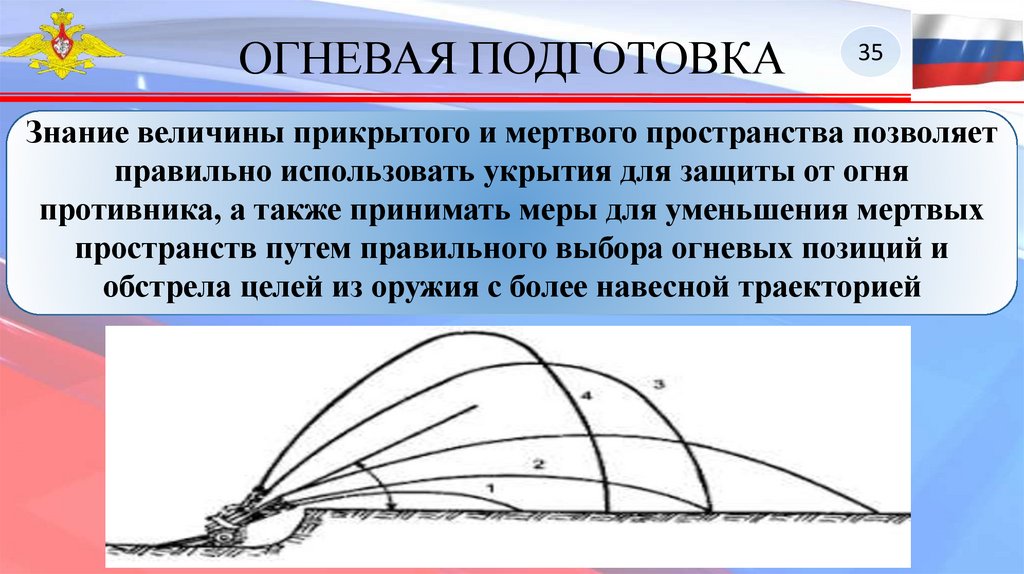

Знание величины прикрытого и мертвого пространства позволяет
правильно использовать укрытия для защиты от огня
противника, а также принимать меры для уменьшения мертвых
пространств путем правильного выбора огневых позиций и
обстрела целей из оружия с более навесной траекторией

36.

ОГНЕВАЯ ПОДГОТОВКА
36

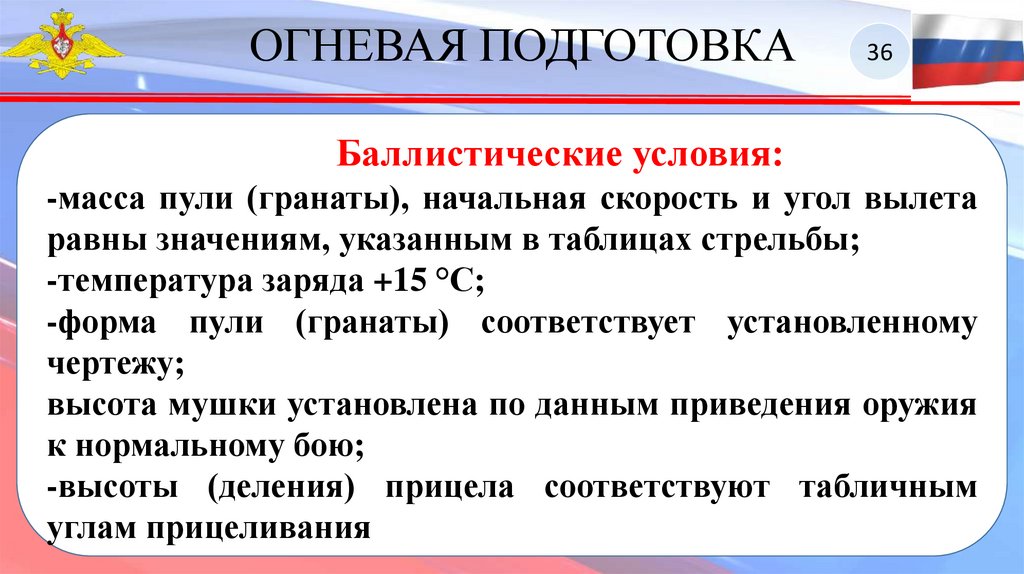

Баллистические условия:
-масса пули (гранаты), начальная скорость и угол вылета
равны значениям, указанным в таблицах стрельбы;
-температура заряда +15 °С;
-форма пули (гранаты) соответствует установленному
чертежу;
высота мушки установлена по данным приведения оружия
к нормальному бою;
-высоты (деления) прицела соответствуют табличным
углам прицеливания

37.

ОГНЕВАЯ ПОДГОТОВКА
37

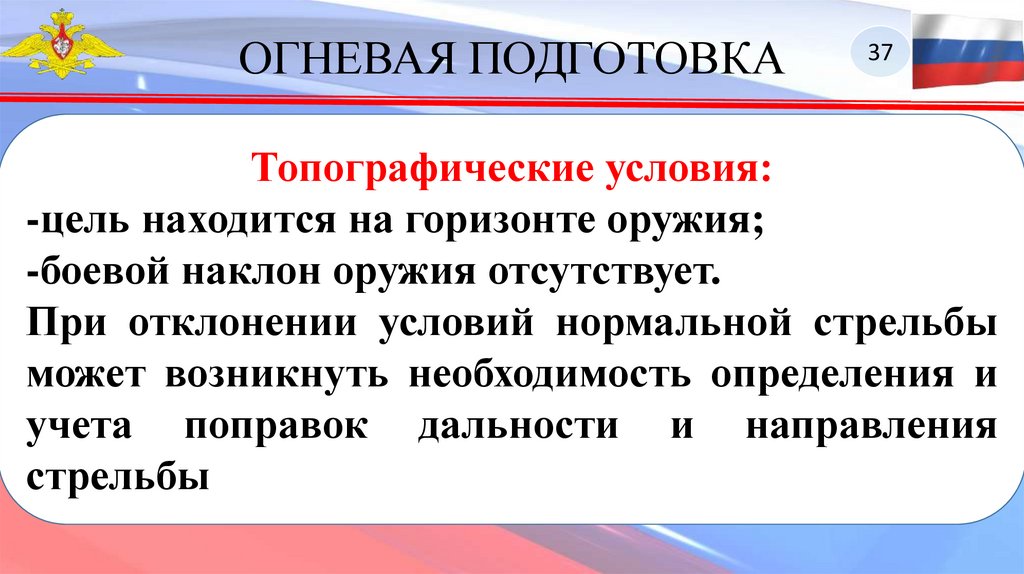

Топографические условия:
-цель находится на горизонте оружия;
-боевой наклон оружия отсутствует.
При отклонении условий нормальной стрельбы
может возникнуть необходимость определения и
учета поправок дальности и направления
стрельбы

38.

ОГНЕВАЯ ПОДГОТОВКА
38

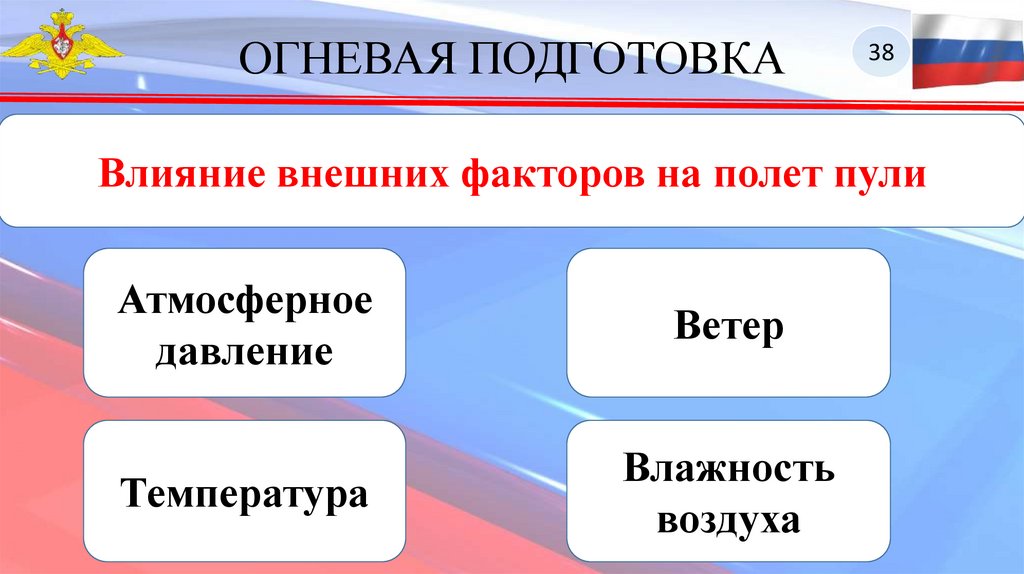

Влияние внешних факторов на полет пули
Атмосферное
давление
Ветер
Температура
Влажность
воздуха

39.

ОГНЕВАЯ ПОДГОТОВКА
39

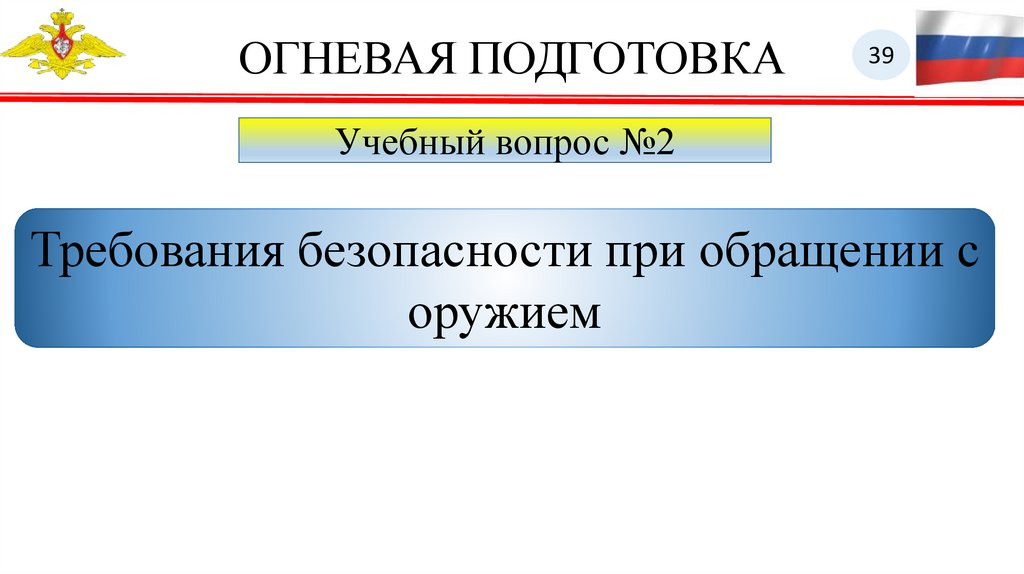

Учебный вопрос №2
Требования безопасности при обращении с
оружием

40.

ОГНЕВАЯ ПОДГОТОВКА
40

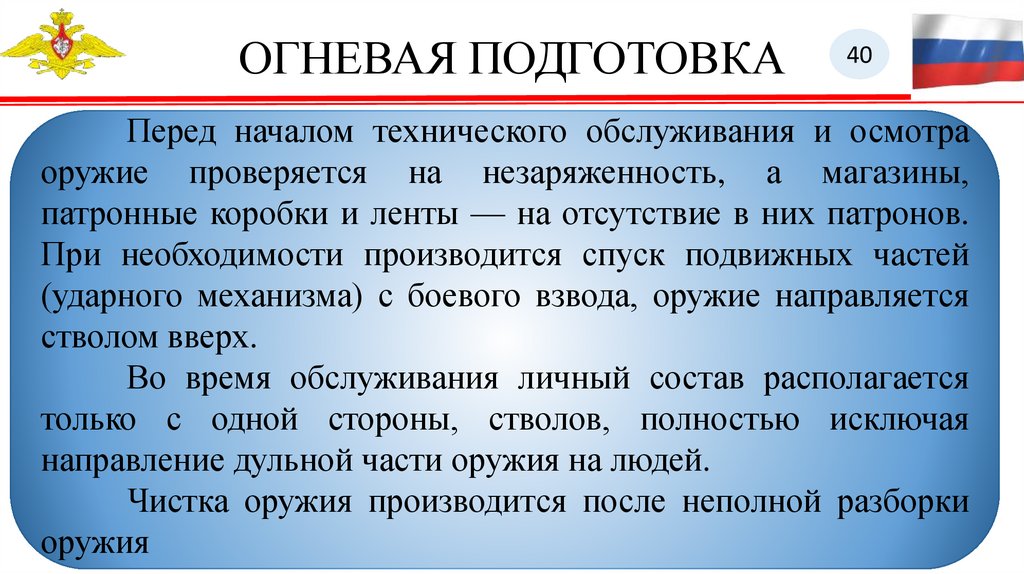

Перед началом технического обслуживания и осмотра
оружие проверяется на незаряженность, а магазины,
патронные коробки и ленты — на отсутствие в них патронов.
При необходимости производится спуск подвижных частей
(ударного механизма) с боевого взвода, оружие направляется
стволом вверх.
Во время обслуживания личный состав располагается
только с одной стороны, стволов, полностью исключая
направление дульной части оружия на людей.
Чистка оружия производится после неполной разборки
оружия

41.

ОГНЕВАЯ ПОДГОТОВКА
42

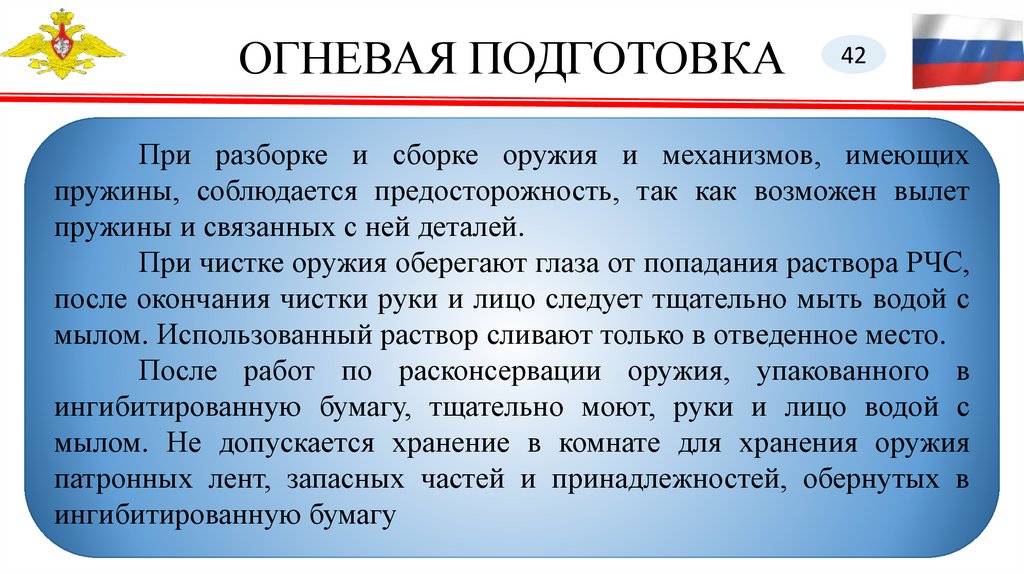

При разборке и сборке оружия и механизмов, имеющих
пружины, соблюдается предосторожность, так как возможен вылет
пружины и связанных с ней деталей.
При чистке оружия оберегают глаза от попадания раствора РЧС,
после окончания чистки руки и лицо следует тщательно мыть водой с
мылом. Использованный раствор сливают только в отведенное место.
После работ по расконсервации оружия, упакованного в
ингибитированную бумагу, тщательно моют, руки и лицо водой с
мылом. Не допускается хранение в комнате для хранения оружия
патронных лент, запасных частей и принадлежностей, обернутых в
ингибитированную бумагу

42.

ОГНЕВАЯ ПОДГОТОВКА
43

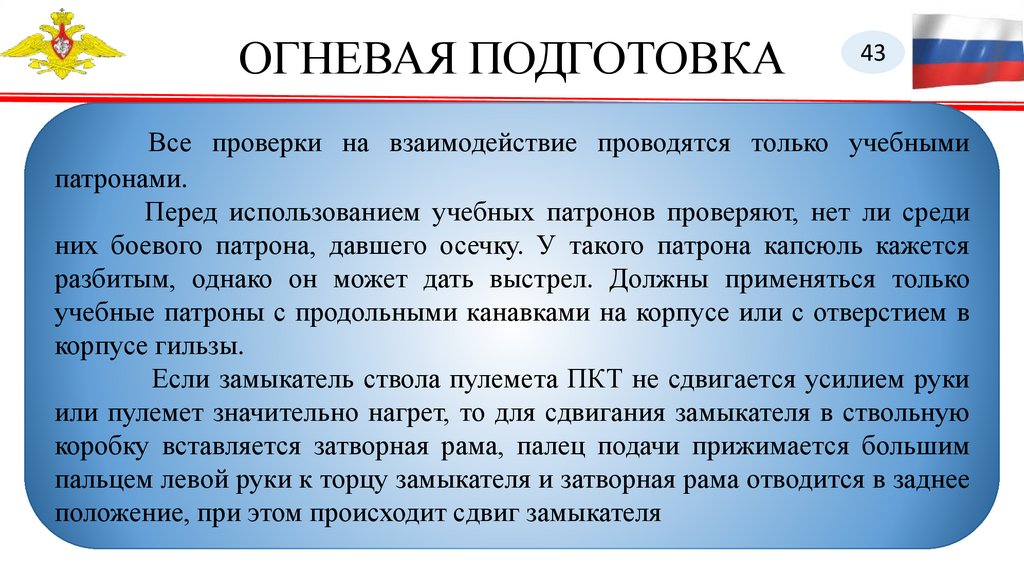

Все проверки на взаимодействие проводятся только учебными
патронами.
Перед использованием учебных патронов проверяют, нет ли среди
них боевого патрона, давшего осечку. У такого патрона капсюль кажется
разбитым, однако он может дать выстрел. Должны применяться только
учебные патроны с продольными канавками на корпусе или с отверстием в
корпусе гильзы.
Если замыкатель ствола пулемета ПКТ не сдвигается усилием руки
или пулемет значительно нагрет, то для сдвигания замыкателя в ствольную
коробку вставляется затворная рама, палец подачи прижимается большим
пальцем левой руки к торцу замыкателя и затворная рама отводится в заднее
положение, при этом происходит сдвиг замыкателя

43.

ОГНЕВАЯ ПОДГОТОВКА
44

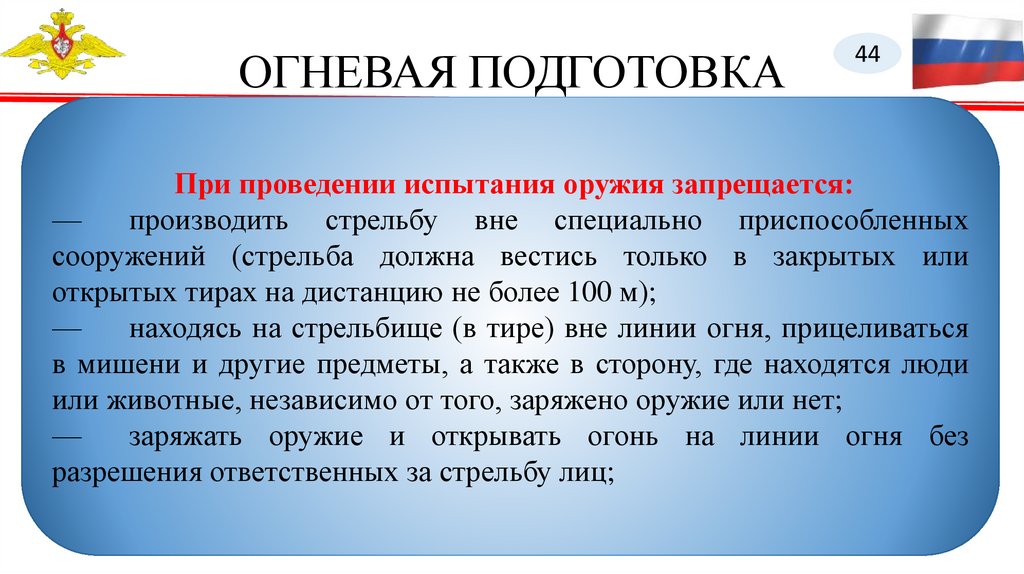

При проведении испытания оружия запрещается:
—
производить стрельбу вне специально приспособленных
сооружений (стрельба должна вестись только в закрытых или
открытых тирах на дистанцию не более 100 м);
—
находясь на стрельбище (в тире) вне линии огня, прицеливаться
в мишени и другие предметы, а также в сторону, где находятся люди
или животные, независимо от того, заряжено оружие или нет;
—
заряжать оружие и открывать огонь на линии огня без
разрешения ответственных за стрельбу лиц;

44.

ОГНЕВАЯ ПОДГОТОВКА
45

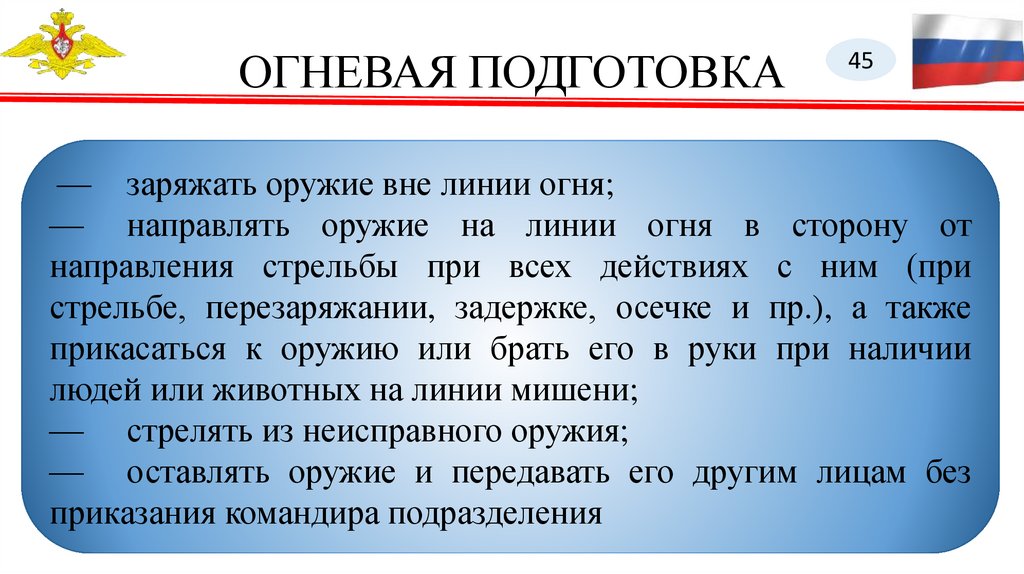

— заряжать оружие вне линии огня;
— направлять оружие на линии огня в сторону от
направления стрельбы при всех действиях с ним (при
стрельбе, перезаряжании, задержке, осечке и пр.), а также
прикасаться к оружию или брать его в руки при наличии
людей или животных на линии мишени;
— стрелять из неисправного оружия;
— оставлять оружие и передавать его другим лицам без
приказания командира подразделения

45.

ОГНЕВАЯ ПОДГОТОВКА
46

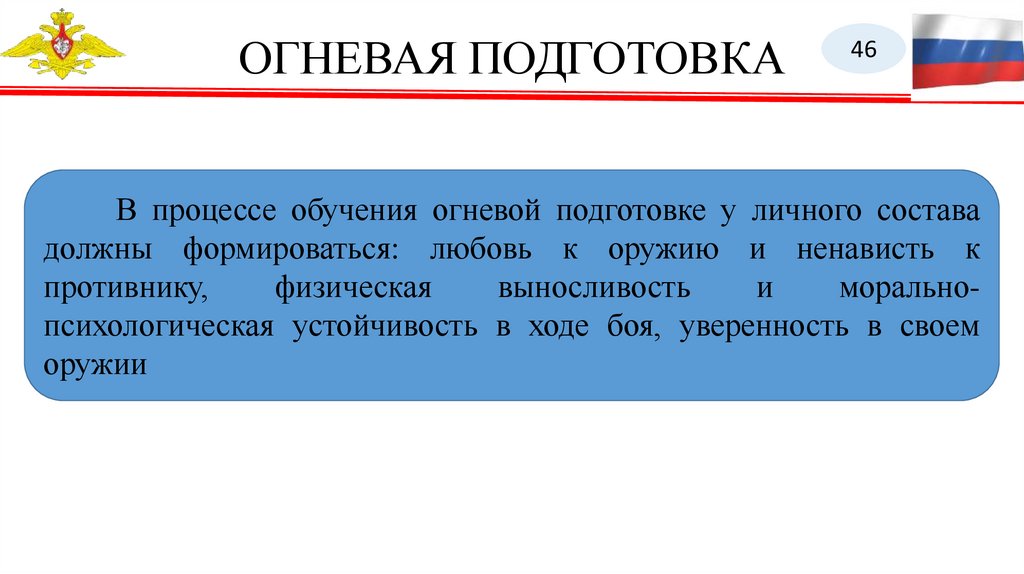

В процессе обучения огневой подготовке у личного состава
должны формироваться: любовь к оружию и ненависть к
противнику,
физическая
выносливость
и
моральнопсихологическая устойчивость в ходе боя, уверенность в своем
оружии

46.

ОГНЕВАЯ ПОДГОТОВКА
47
Учебный вопрос №3
Требования безопасности на занятиях по
огневой подготовке.

47.

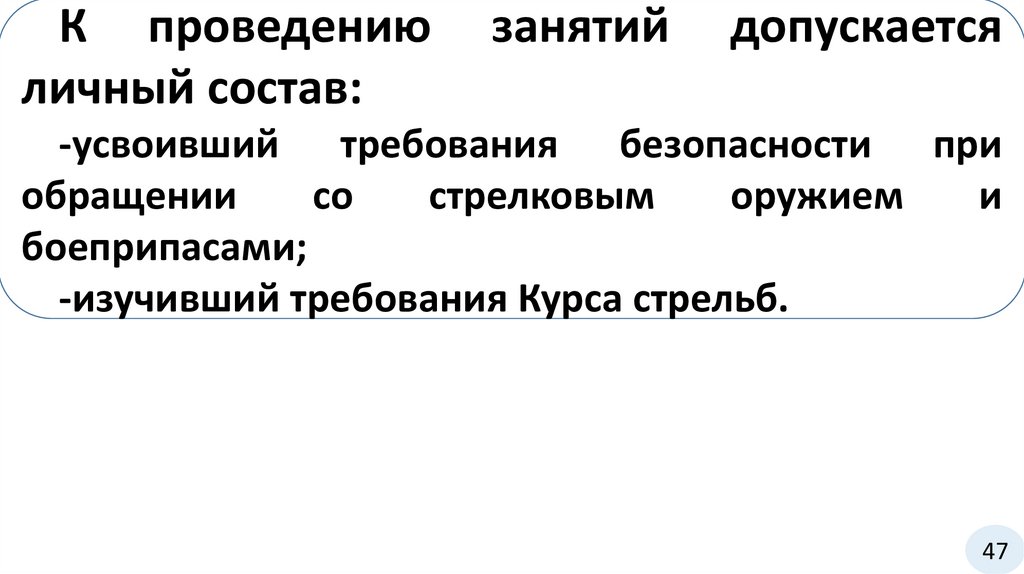

К проведению
личный состав:
занятий
допускается
-усвоивший требования безопасности при
обращении
со
стрелковым
оружием
и
боеприпасами;
-изучивший требования Курса стрельб.
47

48.

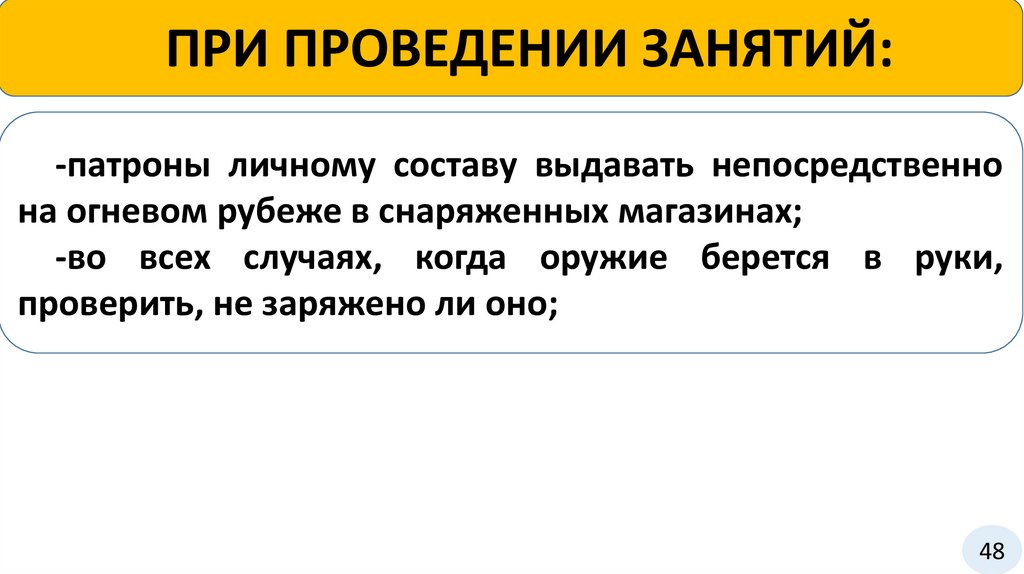

ПРИ ПРОВЕДЕНИИ ЗАНЯТИЙ:
-патроны личному составу выдавать непосредственно
на огневом рубеже в снаряженных магазинах;
-во всех случаях, когда оружие берется в руки,
проверить, не заряжено ли оно;
48

49.

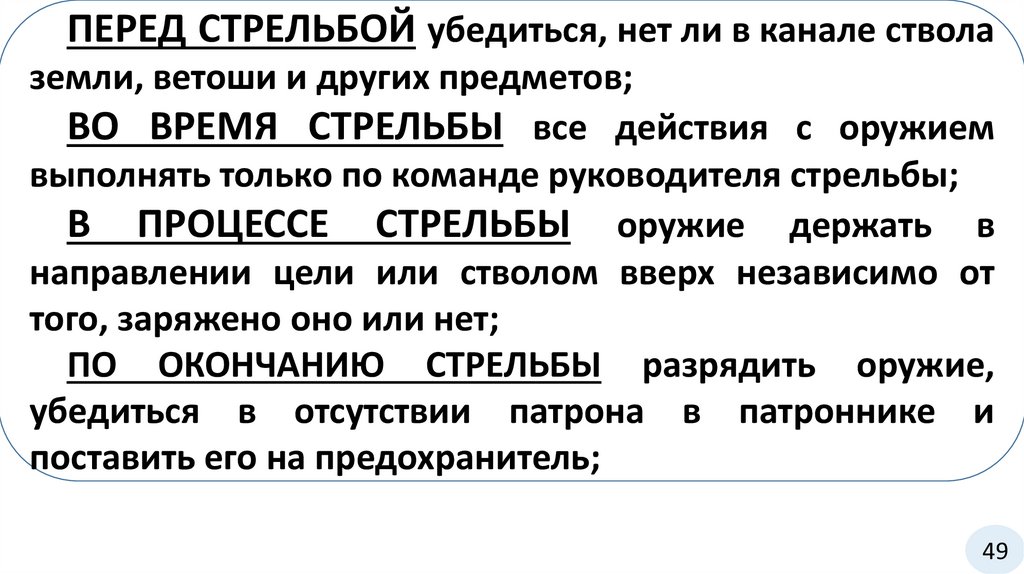

ПЕРЕД СТРЕЛЬБОЙ убедиться, нет ли в канале ствола
земли, ветоши и других предметов;
ВО ВРЕМЯ СТРЕЛЬБЫ все действия с оружием
выполнять только по команде руководителя стрельбы;
В ПРОЦЕССЕ СТРЕЛЬБЫ оружие держать в
направлении цели или стволом вверх независимо от
того, заряжено оно или нет;
ПО ОКОНЧАНИЮ СТРЕЛЬБЫ разрядить оружие,
убедиться в отсутствии патрона в патроннике и
поставить его на предохранитель;
49

50.

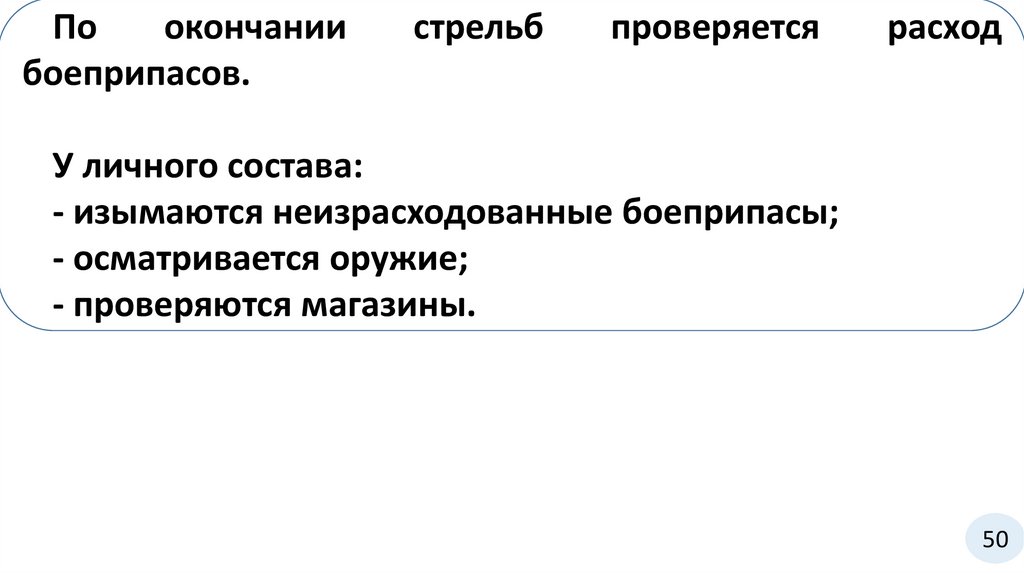

По
окончании
боеприпасов.
стрельб
проверяется
расход
У личного состава:
- изымаются неизрасходованные боеприпасы;
- осматривается оружие;
- проверяются магазины.
50

51.

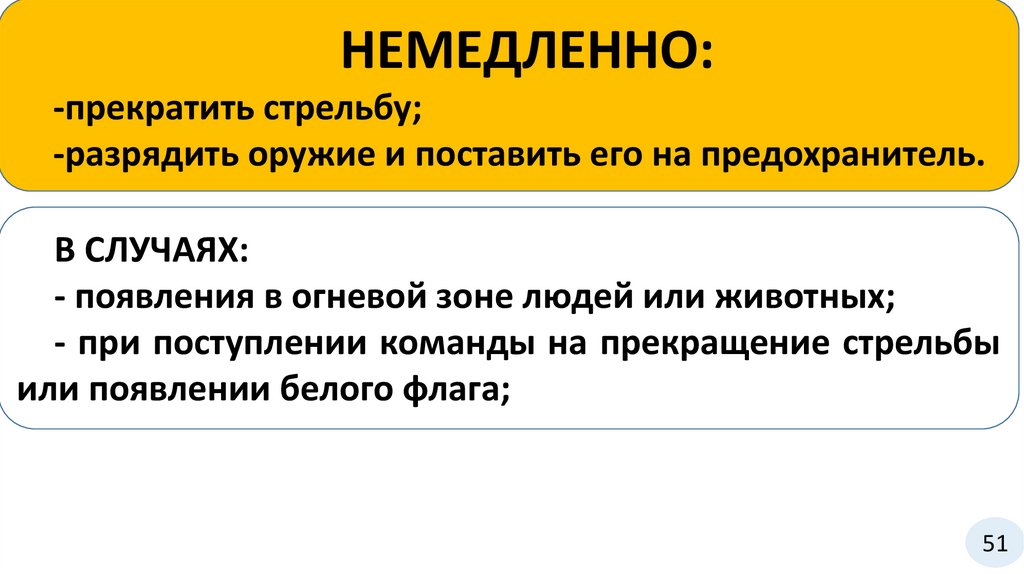

НЕМЕДЛЕННО:
-прекратить стрельбу;
-разрядить оружие и поставить его на предохранитель.
В СЛУЧАЯХ:
- появления в огневой зоне людей или животных;
- при поступлении команды на прекращение стрельбы
или появлении белого флага;
51

52.

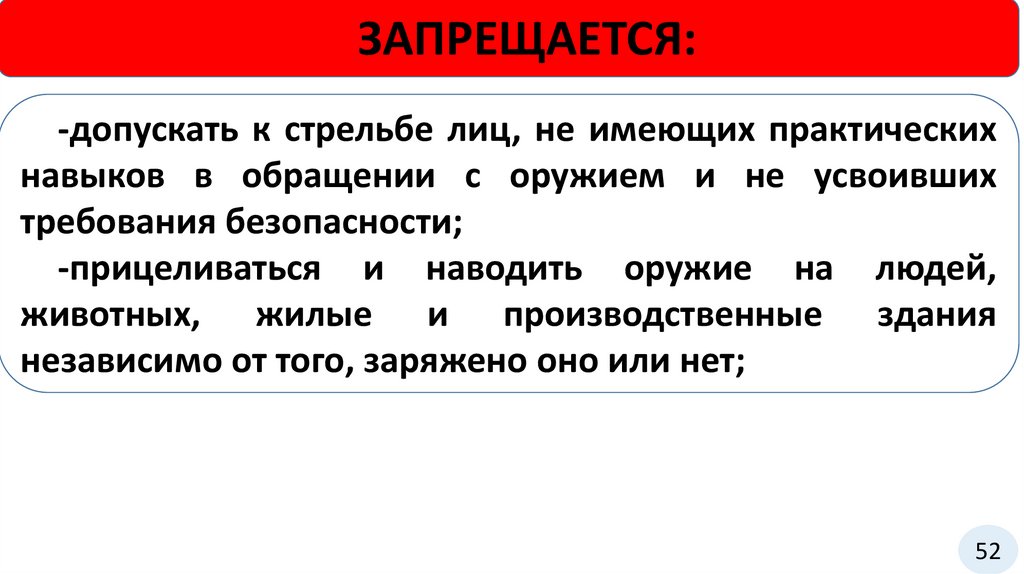

ЗАПРЕЩАЕТСЯ:
-допускать к стрельбе лиц, не имеющих практических
навыков в обращении с оружием и не усвоивших
требования безопасности;
-прицеливаться и наводить оружие на людей,
животных, жилые и производственные здания
независимо от того, заряжено оно или нет;
52

53.

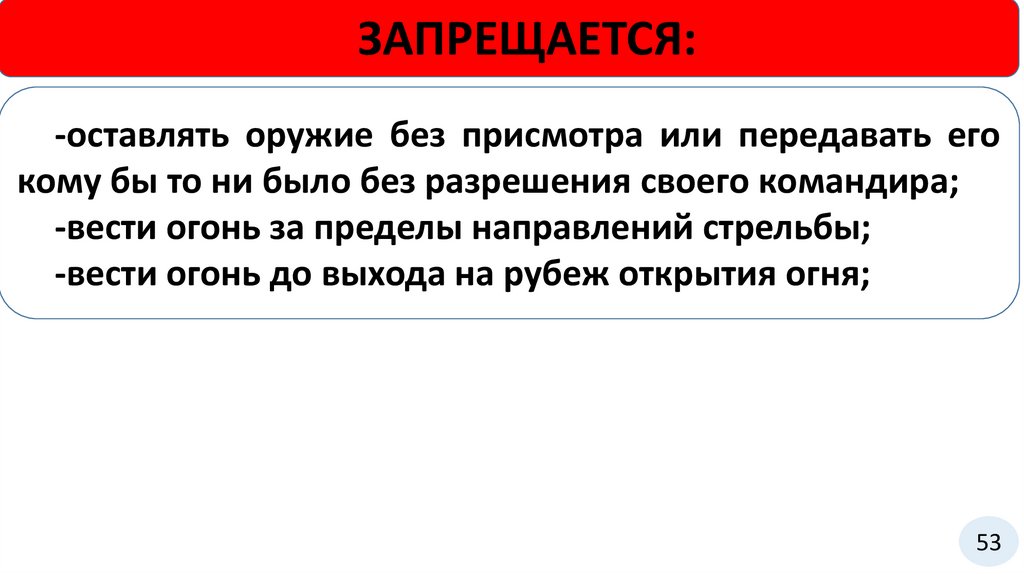

ЗАПРЕЩАЕТСЯ:
-оставлять оружие без присмотра или передавать его
кому бы то ни было без разрешения своего командира;
-вести огонь за пределы направлений стрельбы;
-вести огонь до выхода на рубеж открытия огня;
53

54.

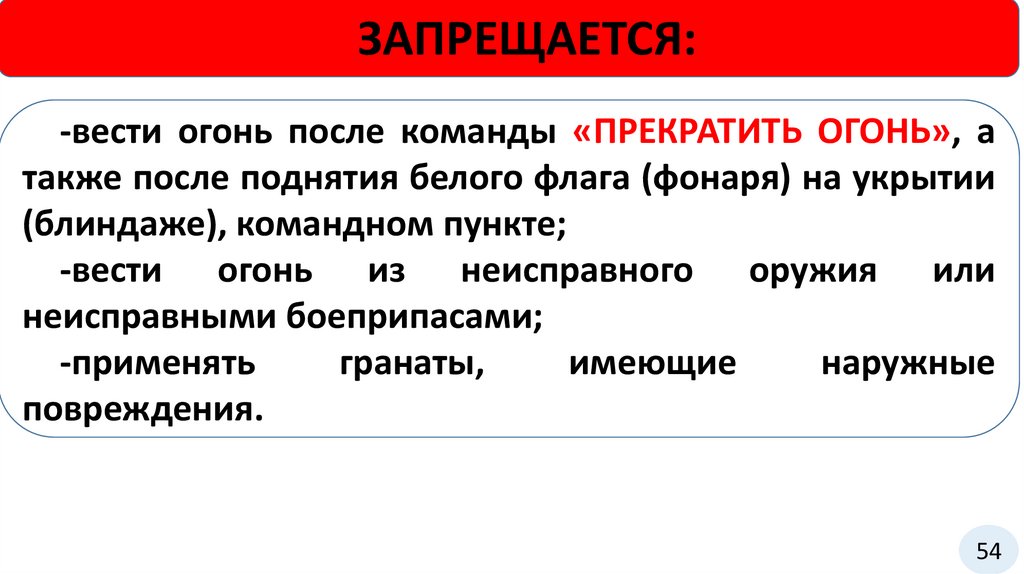

ЗАПРЕЩАЕТСЯ:
-вести огонь после команды «ПРЕКРАТИТЬ ОГОНЬ», а
также после поднятия белого флага (фонаря) на укрытии
(блиндаже), командном пункте;
-вести огонь из неисправного оружия или
неисправными боеприпасами;
-применять
гранаты,
имеющие
наружные
повреждения.
54

55.

МЕТАНИЕ БОЕВЫХ ГРАНАТ
ПЕРЕД ПРОВЕДЕНИЕМ ЗАНЯТИЙ:
-к
метанию
боевых
гранат
допускается личный состав успешно
выполнивший
упражнения
по
метанию
учебных
и
учебноимитационных гранат и усвоивший
требования
безопасности
при
обращении с боевыми гранатами.
55

56.

ПРИ ПРОВЕДЕНИИ ЗАНЯТИЙ:
Весь личный состав должен быть
в стальных шлемах и средствах
бронезащиты.
56

57.

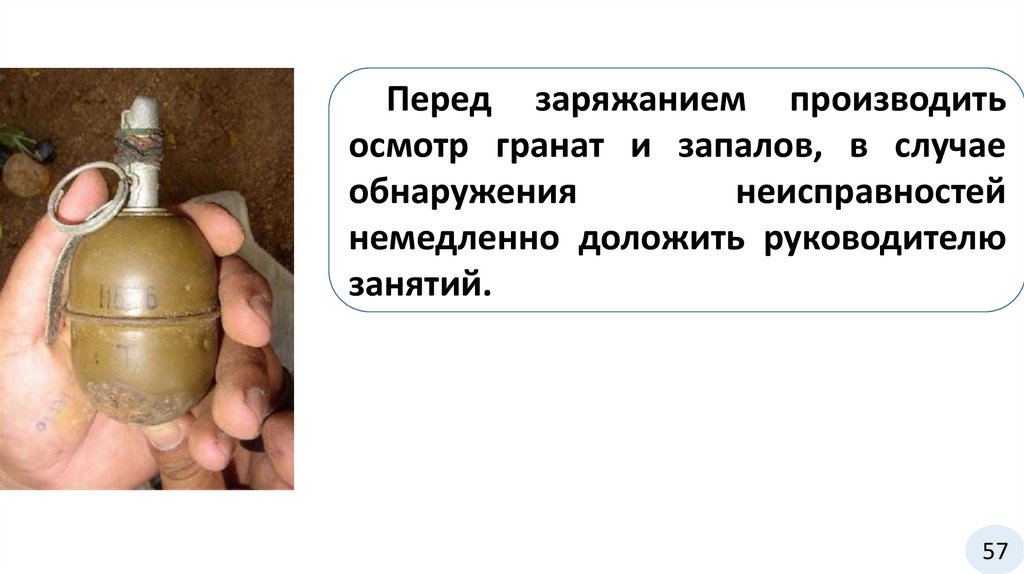

Перед заряжанием производить
осмотр гранат и запалов, в случае
обнаружения
неисправностей
немедленно доложить руководителю
занятий.
57

58.

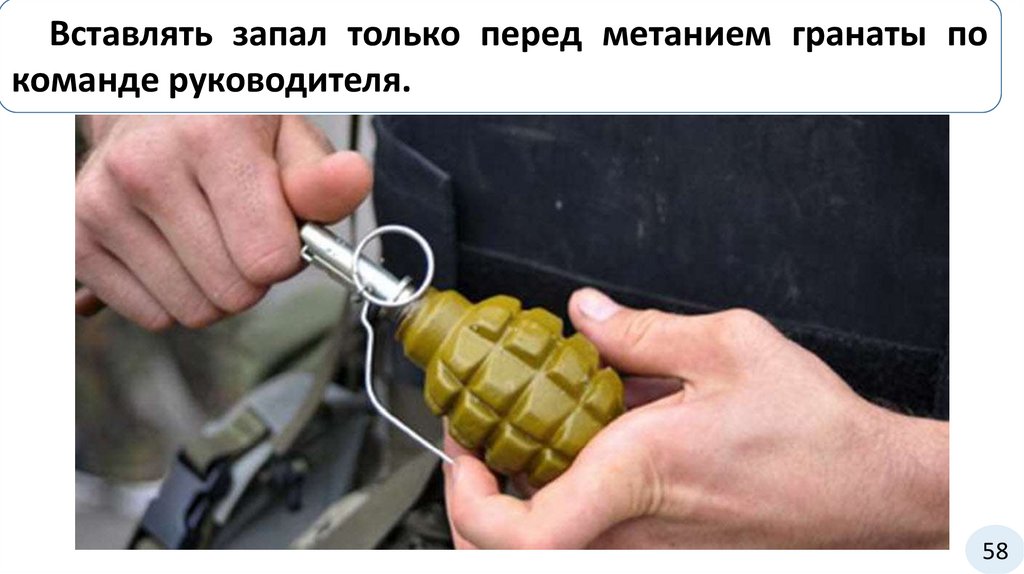

Вставлять запал только перед метанием гранаты по
команде руководителя.
58

59.

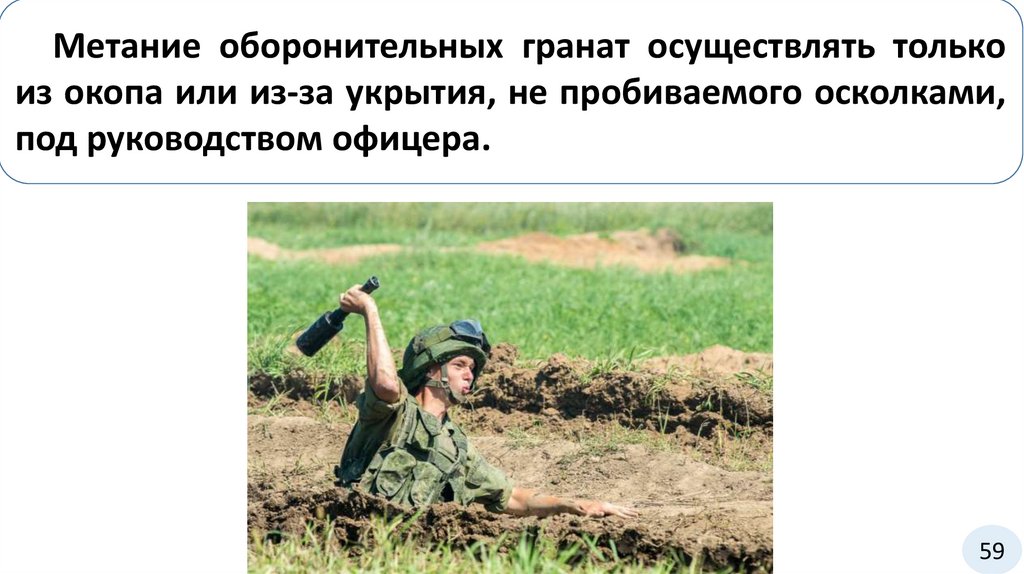

Метание оборонительных гранат осуществлять только
из окопа или из-за укрытия, не пробиваемого осколками,
под руководством офицера.
59

60.

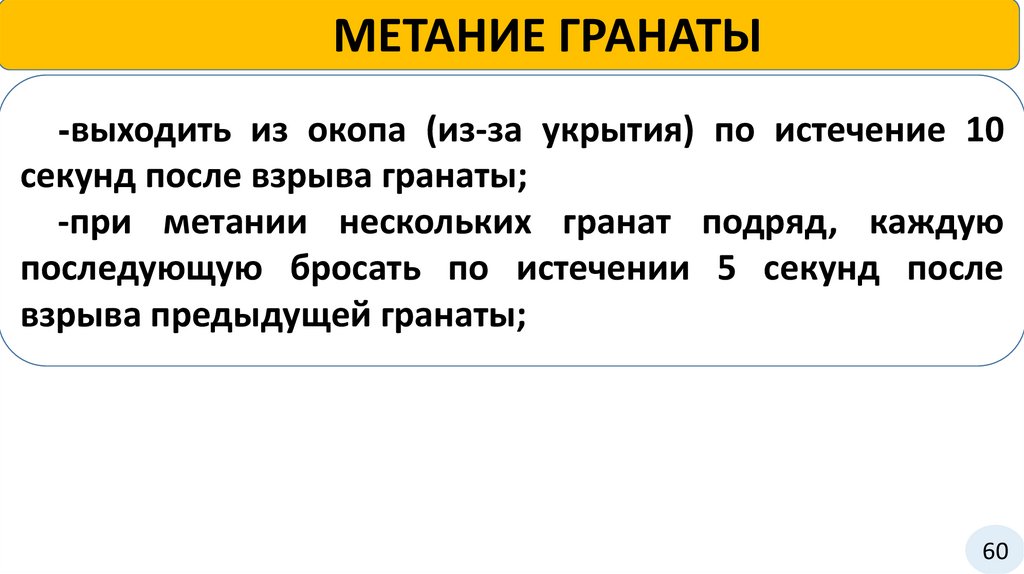

МЕТАНИЕ ГРАНАТЫ
-выходить из окопа (из-за укрытия) по истечение 10
секунд после взрыва гранаты;
-при метании нескольких гранат подряд, каждую
последующую бросать по истечении 5 секунд после
взрыва предыдущей гранаты;
60

61.

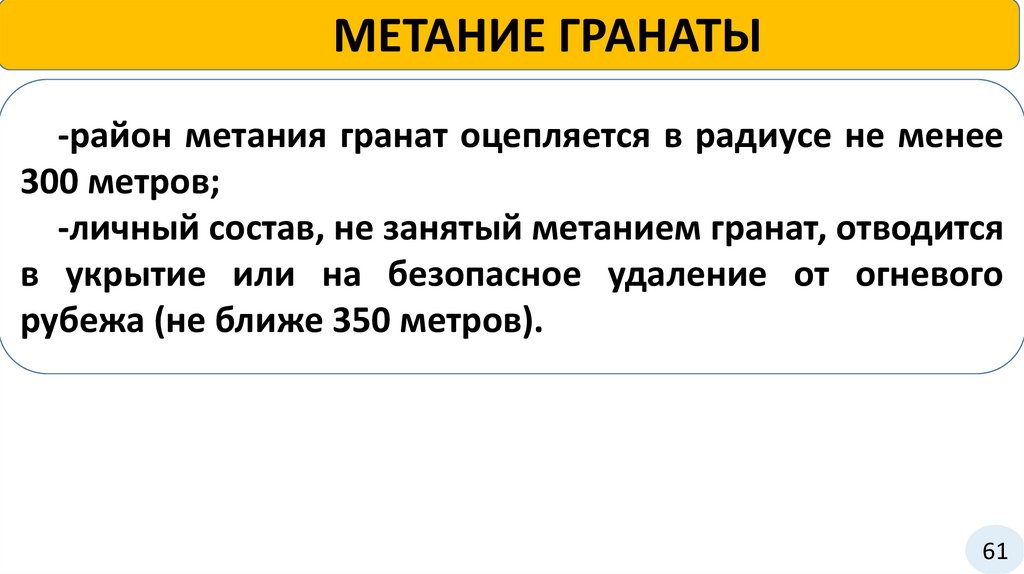

МЕТАНИЕ ГРАНАТЫ
-район метания гранат оцепляется в радиусе не менее
300 метров;
-личный состав, не занятый метанием гранат, отводится
в укрытие или на безопасное удаление от огневого
рубежа (не ближе 350 метров).
61

62.

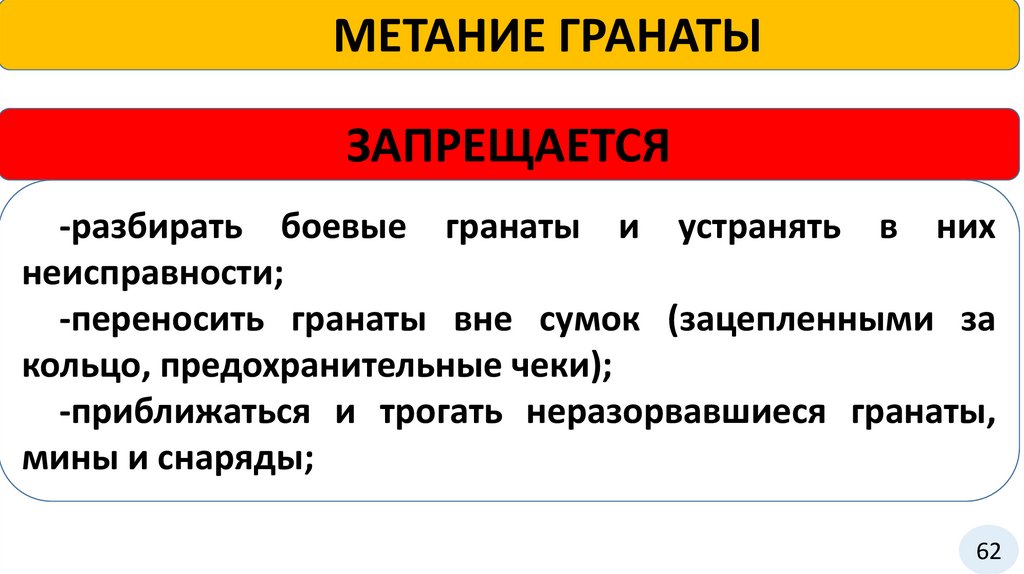

МЕТАНИЕ ГРАНАТЫ
ЗАПРЕЩАЕТСЯ
-разбирать боевые гранаты и устранять в них
неисправности;
-переносить гранаты вне сумок (зацепленными за
кольцо, предохранительные чеки);
-приближаться и трогать неразорвавшиеся гранаты,
мины и снаряды;
62

63.

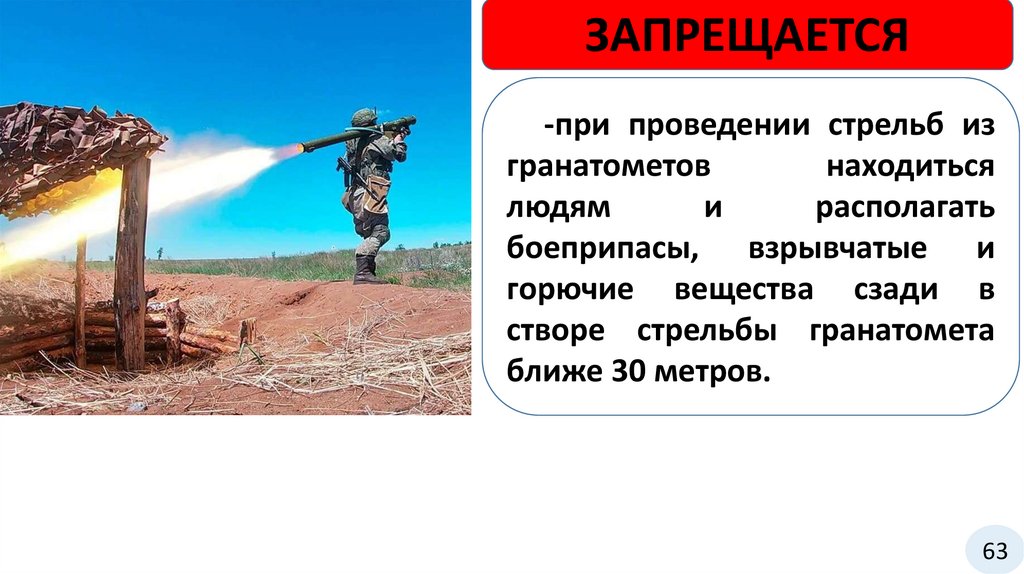

ЗАПРЕЩАЕТСЯ
-при проведении стрельб из
гранатометов
находиться
людям
и
располагать
боеприпасы, взрывчатые и
горючие вещества сзади в
створе стрельбы гранатомета
ближе 30 метров.
63

64.

ОГНЕВАЯ ПОДГОТОВКА
Учебный вопрос №4
Приемы и правила стрельбы из
стрелкового оружия.
65

65.

ОГНЕВАЯ ПОДГОТОВКА
66

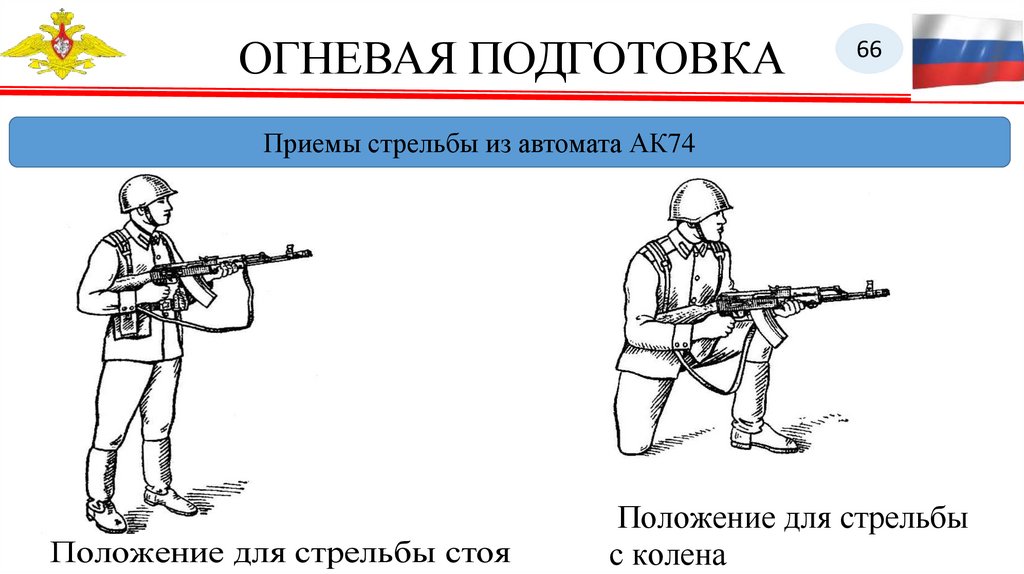

Приемы стрельбы из автомата АК74
Положение для стрельбы стоя
Положение для стрельбы
с колена

66.

ОГНЕВАЯ ПОДГОТОВКА
67
Приемы стрельбы из автомата АК74
Положение для стрельбы из автомата с
использованием ремня: а - с колена; б - стоя
Положение для стрельбы со сложенным прикладом

67.

ОГНЕВАЯ ПОДГОТОВКА
68
Приемы стрельбы из автомата АК74
Положение при стрельбе с упора:
а - удержание автомата за магазин; б - удержание
автомата за цевье; в - из пулемета без использования
сошки;
Положение при стрельбе из-за укрытия:
а - из положения стоя из автомата; б - из
положения лежа из автомата

68.

ОГНЕВАЯ ПОДГОТОВКА
69

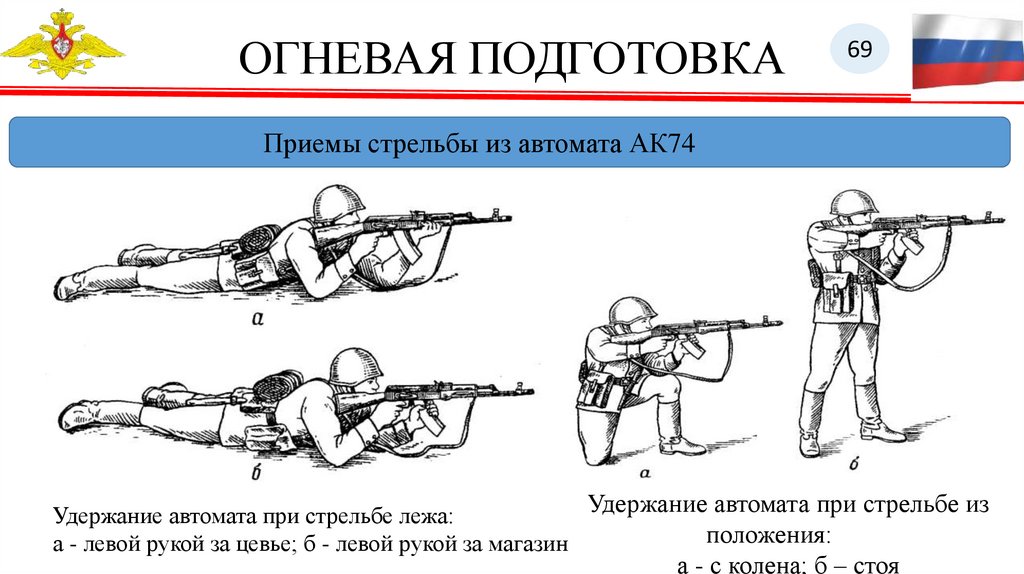

Приемы стрельбы из автомата АК74
Удержание автомата при стрельбе из
Удержание автомата при стрельбе лежа:
положения:
а - левой рукой за цевье; б - левой рукой за магазин
а - с колена; б – стоя

69.

ОГНЕВАЯ ПОДГОТОВКА
70
удержаниедержать пистолет при стрельбе
Положение при стрельбе стоя

70.

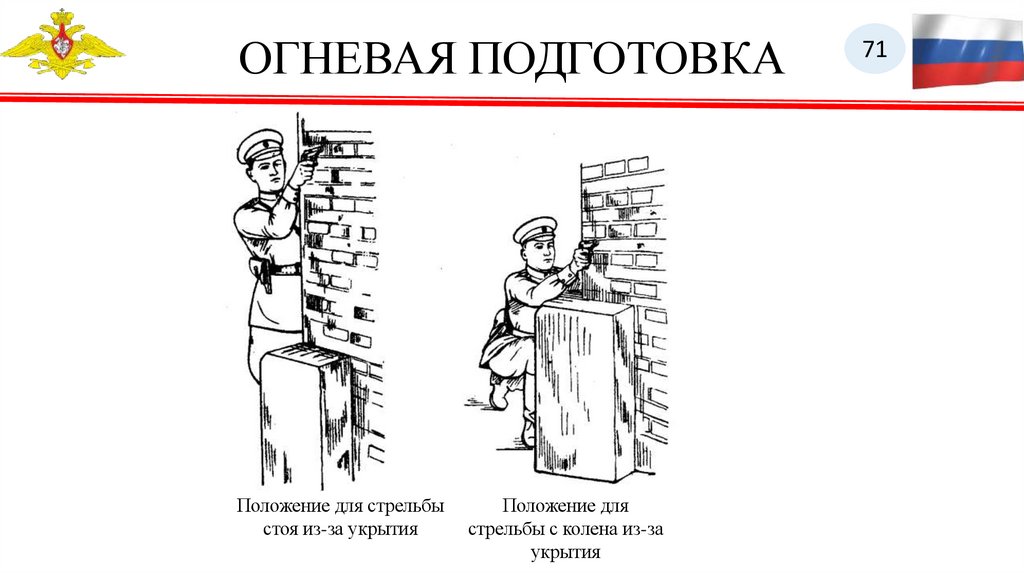

ОГНЕВАЯ ПОДГОТОВКА
Положение для стрельбы
стоя из-за укрытия
Положение для
стрельбы с колена из-за
укрытия
71

71.

ОГНЕВАЯ ПОДГОТОВКА
72
В процессе обучения огневой подготовке у личного состава
должны формироваться: любовь к оружию и ненависть к
противнику,
физическая
выносливость
и
моральнопсихологическая устойчивость в ходе боя, уверенность в своем
оружии

72.

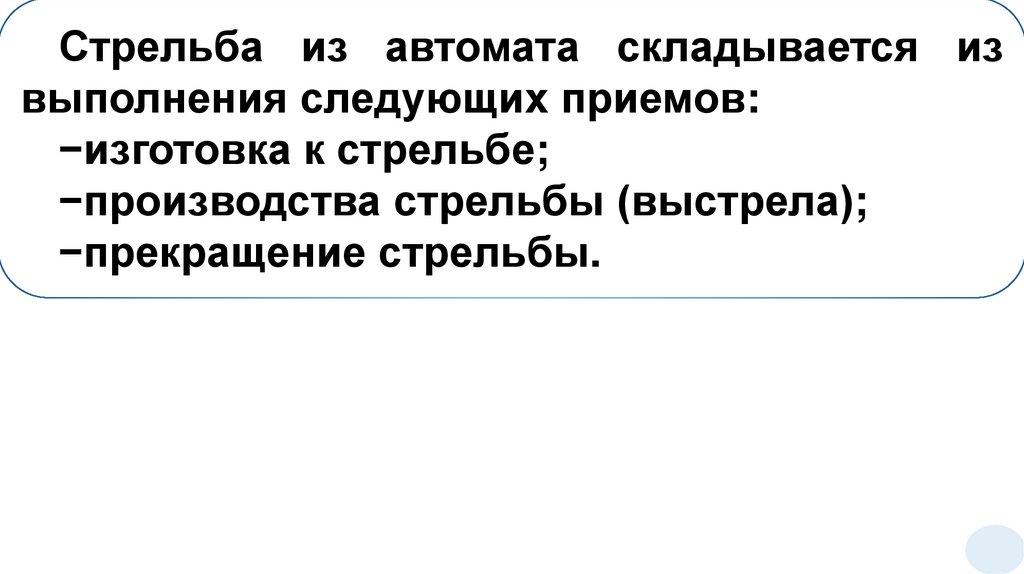

Стрельба из автомата складывается из
выполнения следующих приемов:
−изготовка к стрельбе;
−производства стрельбы (выстрела);
−прекращение стрельбы.

73.

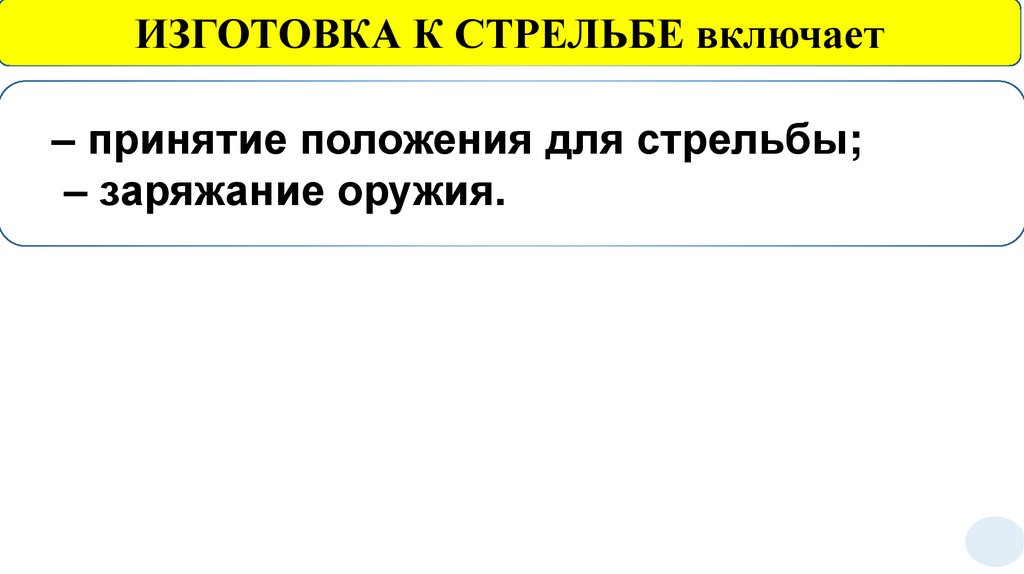

ИЗГОТОВКА К СТРЕЛЬБЕ включает
– принятие положения для стрельбы;
– заряжание оружия.

74.

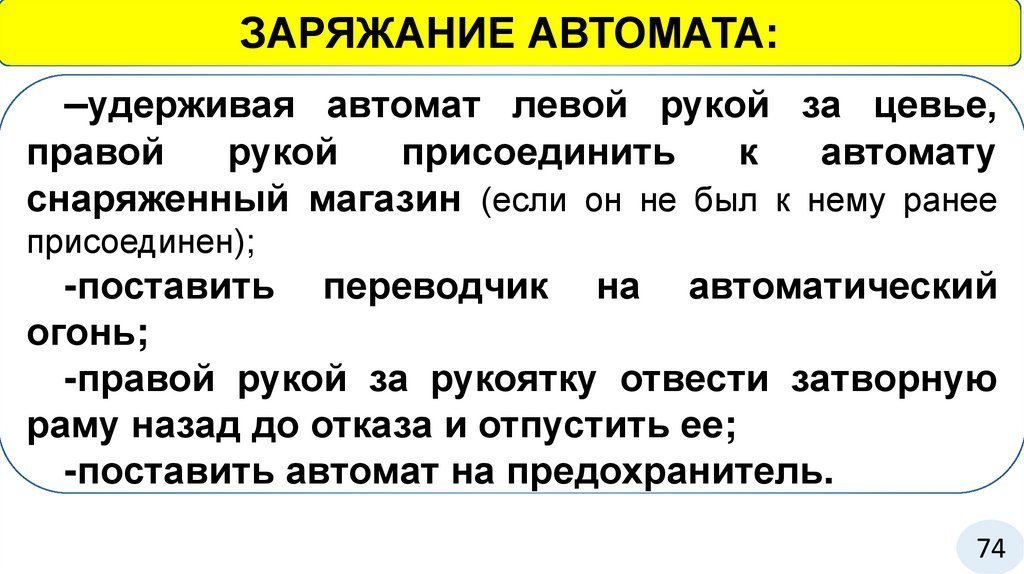

ЗАРЯЖАНИЕ АВТОМАТА:
–удерживая автомат левой рукой за цевье,
правой
рукой
присоединить
к
автомату
снаряженный магазин (если он не был к нему ранее
присоединен);
-поставить переводчик на автоматический
огонь;
-правой рукой за рукоятку отвести затворную
раму назад до отказа и отпустить ее;
-поставить автомат на предохранитель.
74

75.

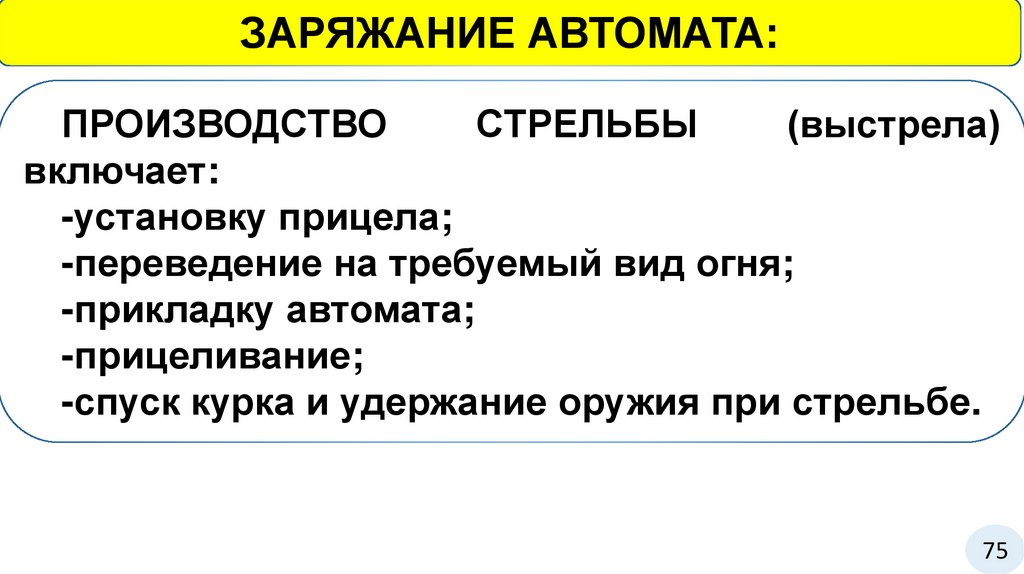

ЗАРЯЖАНИЕ АВТОМАТА:
ПРОИЗВОДСТВО
СТРЕЛЬБЫ
(выстрела)
включает:
-установку прицела;
-переведение на требуемый вид огня;
-прикладку автомата;
-прицеливание;
-спуск курка и удержание оружия при стрельбе.
75

76.

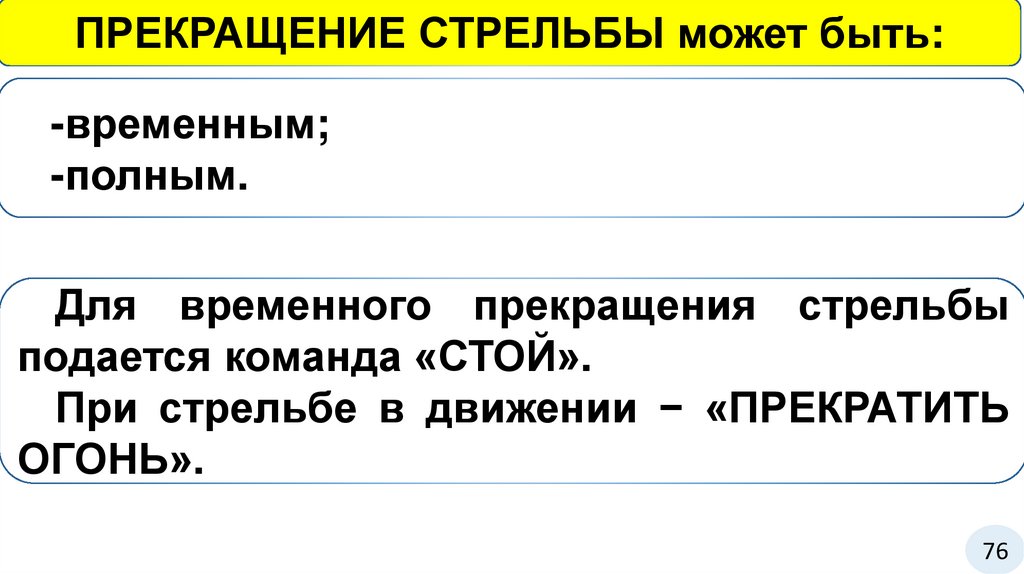

ПРЕКРАЩЕНИЕ СТРЕЛЬБЫ может быть:
-временным;
-полным.
Для временного прекращения стрельбы
подается команда «СТОЙ».
При стрельбе в движении − «ПРЕКРАТИТЬ
ОГОНЬ».
76

77.

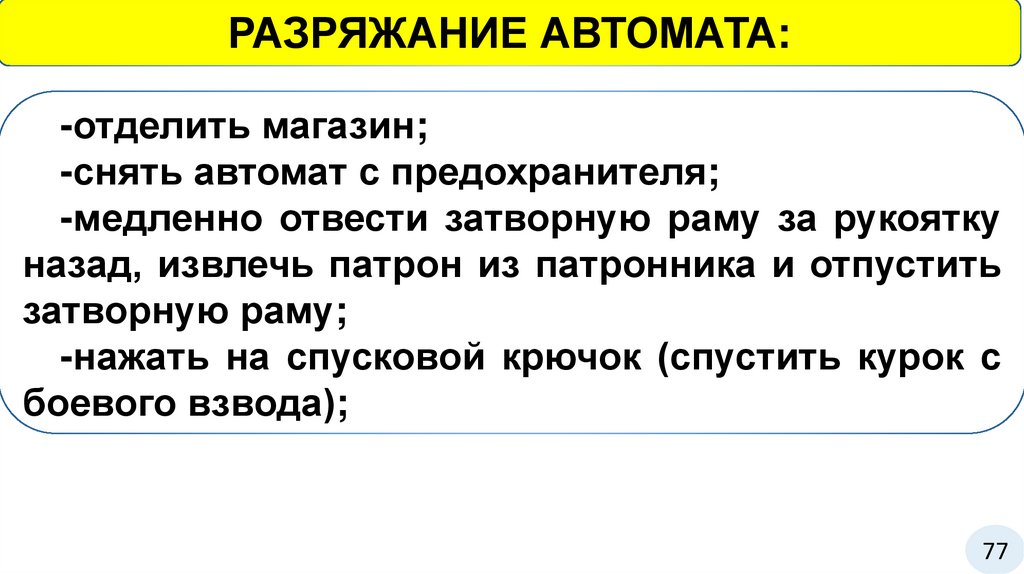

РАЗРЯЖАНИЕ АВТОМАТА:
-отделить магазин;
-снять автомат с предохранителя;
-медленно отвести затворную раму за рукоятку
назад, извлечь патрон из патронника и отпустить
затворную раму;
-нажать на спусковой крючок (спустить курок с
боевого взвода);
77

78.

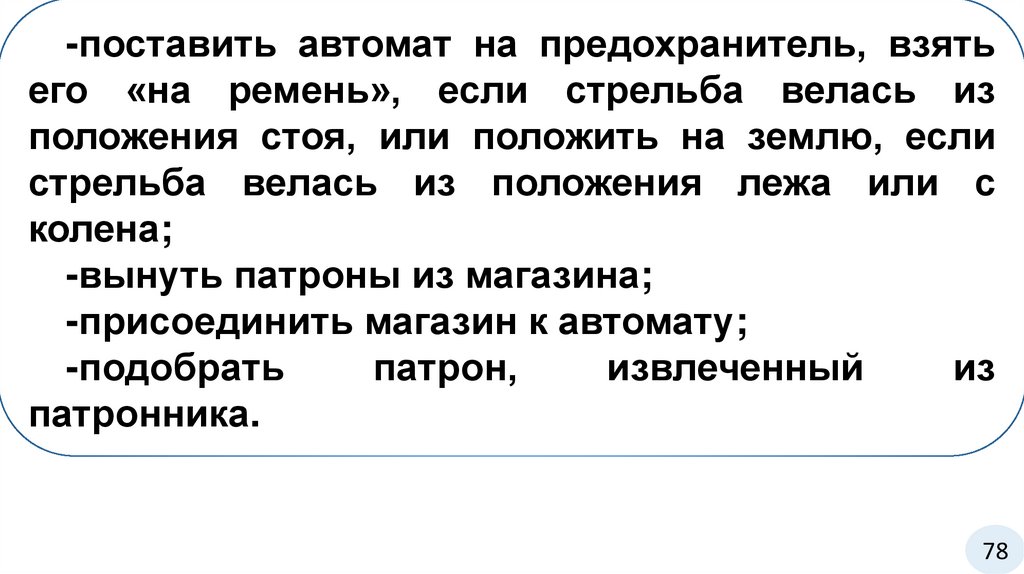

-поставить автомат на предохранитель, взять
его «на ремень», если стрельба велась из
положения стоя, или положить на землю, если
стрельба велась из положения лежа или с
колена;
-вынуть патроны из магазина;
-присоединить магазин к автомату;
-подобрать
патрон,
извлеченный
из
патронника.
78

79.

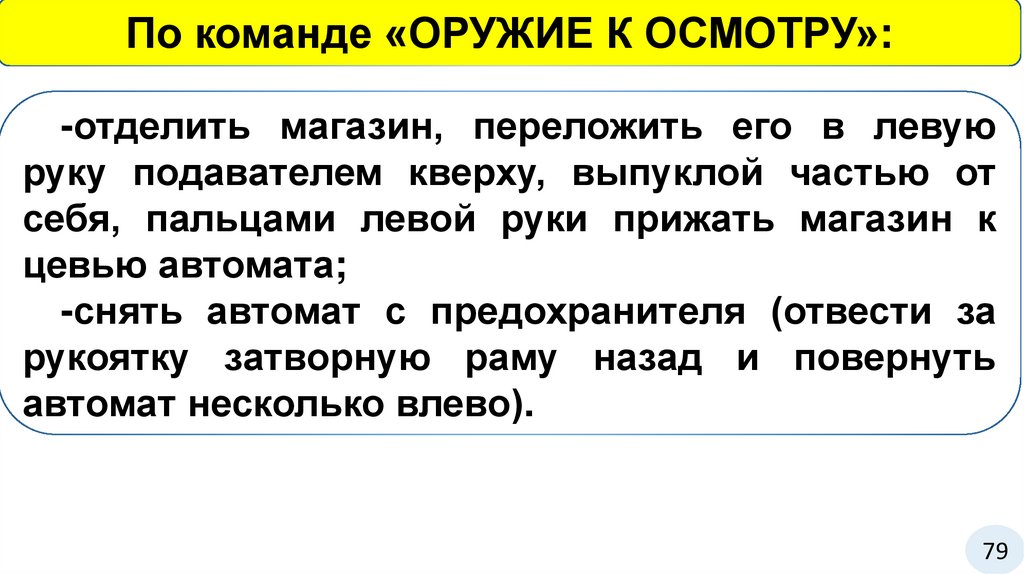

По команде «ОРУЖИЕ К ОСМОТРУ»:
-отделить магазин, переложить его в левую
руку подавателем кверху, выпуклой частью от
себя, пальцами левой руки прижать магазин к
цевью автомата;
-снять автомат с предохранителя (отвести за
рукоятку затворную раму назад и повернуть
автомат несколько влево).
79

80.

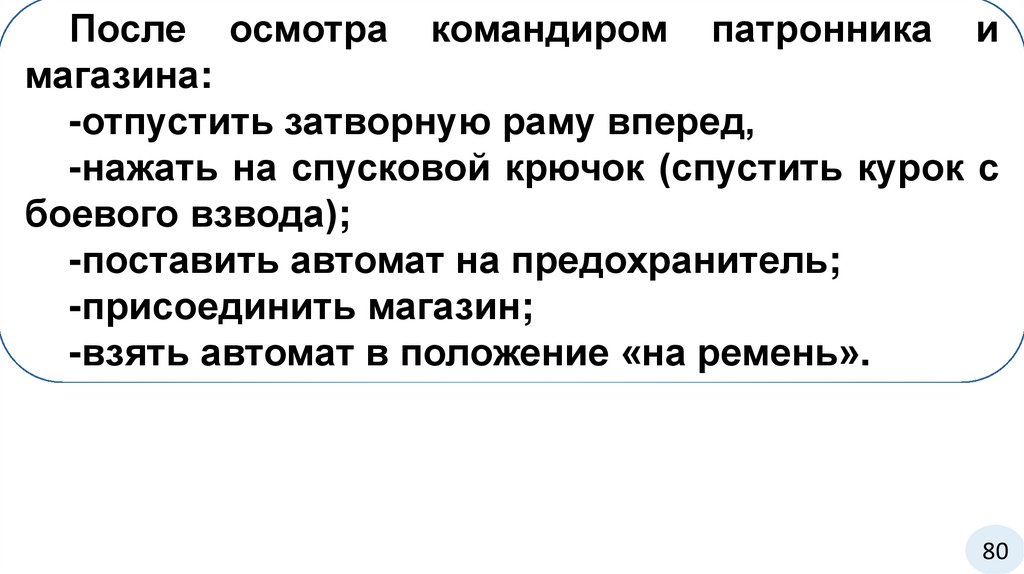

После осмотра командиром патронника и
магазина:
-отпустить затворную раму вперед,
-нажать на спусковой крючок (спустить курок с
боевого взвода);
-поставить автомат на предохранитель;
-присоединить магазин;
-взять автомат в положение «на ремень».
80

81.

ДОНСКОЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
ИНСТИТУТ ВОЕННОГО
ОБРАЗОВАНИЯ
КАФЕДРА ОСНОВЫ ВОЕННОЙ
ПОДГОТОВКИ
