ОГНЕВАЯ ПОДГОТОВКА
3

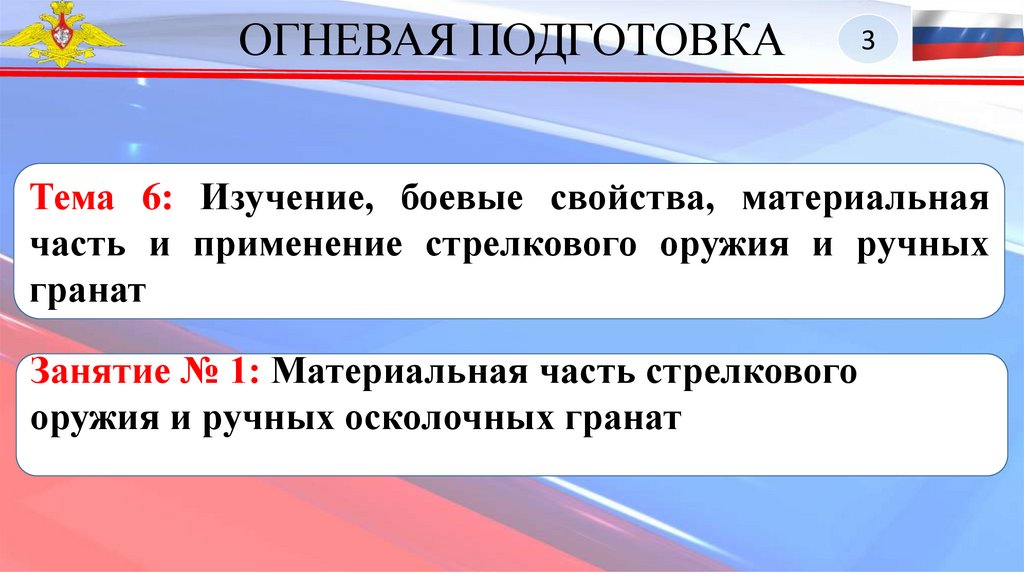

Тема 6: Изучение, боевые свойства, материальная
часть и применение стрелкового оружия и ручных
гранат
Занятие № 1: Материальная часть стрелкового
оружия и ручных осколочных гранат

4.

ОГНЕВАЯ ПОДГОТОВКА
4
Учебные вопросы
1. Назначение, боевые свойства и устройство автомата, его неполная
разборка и сборка АК-74 и РПК-74
2. Работа частей и механизмов при заряжании и стрельбе
3. Возможные задержки и неисправности, возникающие при стрельбе,
и способы их устранения
4. Изучение условий и порядок выполнения нормативов по неполной
разборке и сборке автомата

5.

ОГНЕВАЯ ПОДГОТОВКА
5

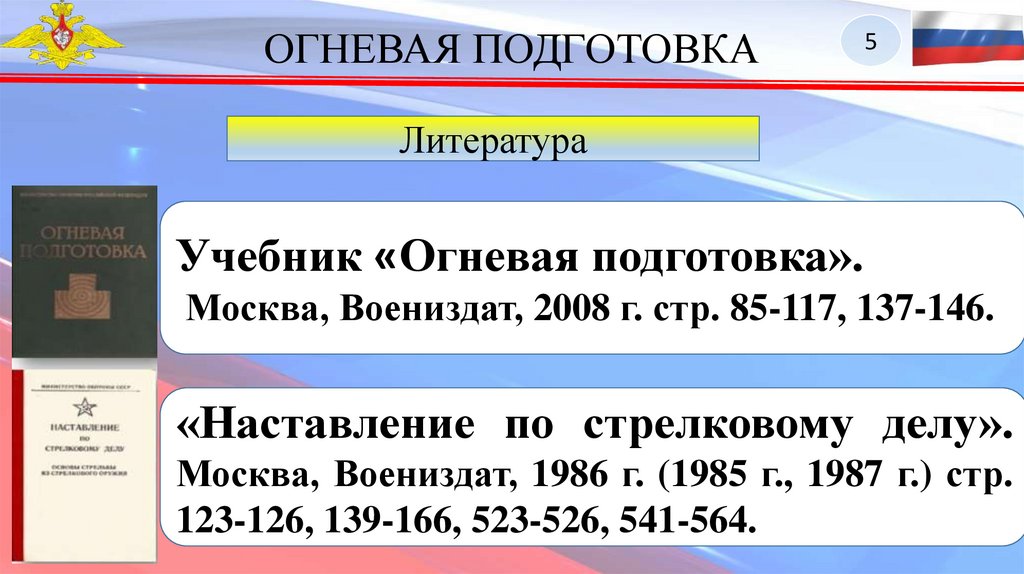

Литература
Учебник «Огневая подготовка».
Москва, Воениздат, 2008 г. стр. 85-117, 137-146.
«Наставление по стрелковому делу».
Москва, Воениздат, 1986 г. (1985 г., 1987 г.) стр.
123-126, 139-166, 523-526, 541-564.

6.

ОГНЕВАЯ ПОДГОТОВКА
6

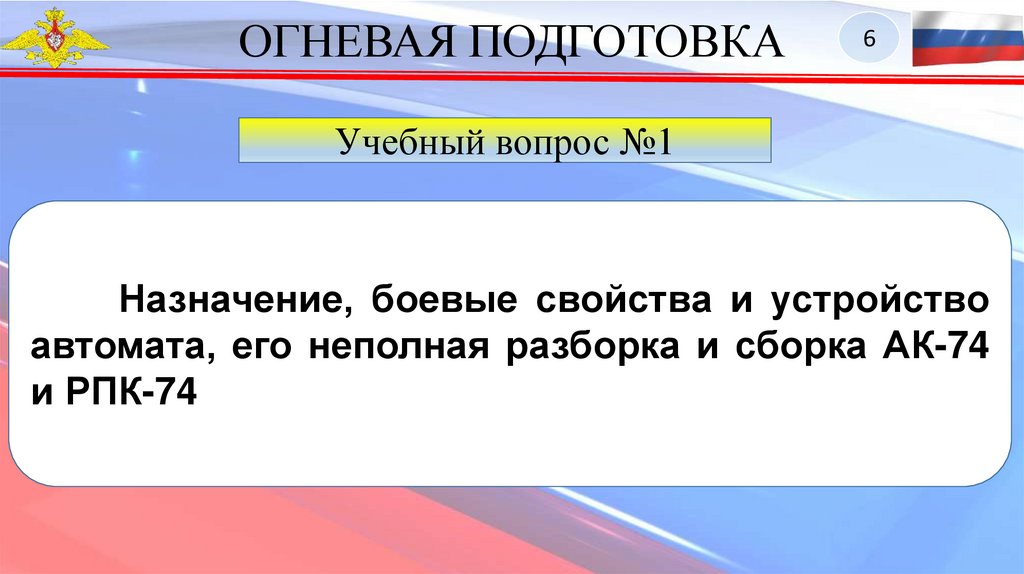

Учебный вопрос №1
Назначение, боевые свойства и устройство
автомата, его неполная разборка и сборка АК-74
и РПК-74

7.

ОГНЕВАЯ ПОДГОТОВКА
7
КАЛАШНИКОВ
Михаил Тимофеевич
(10.11.1919 г. – 23.12.2013 г.)
Советский и российский
конструктор стрелкового оружия.
Создатель всемирно известного
автомата Калашникова (АК)

8.

ОГНЕВАЯ ПОДГОТОВКА
8

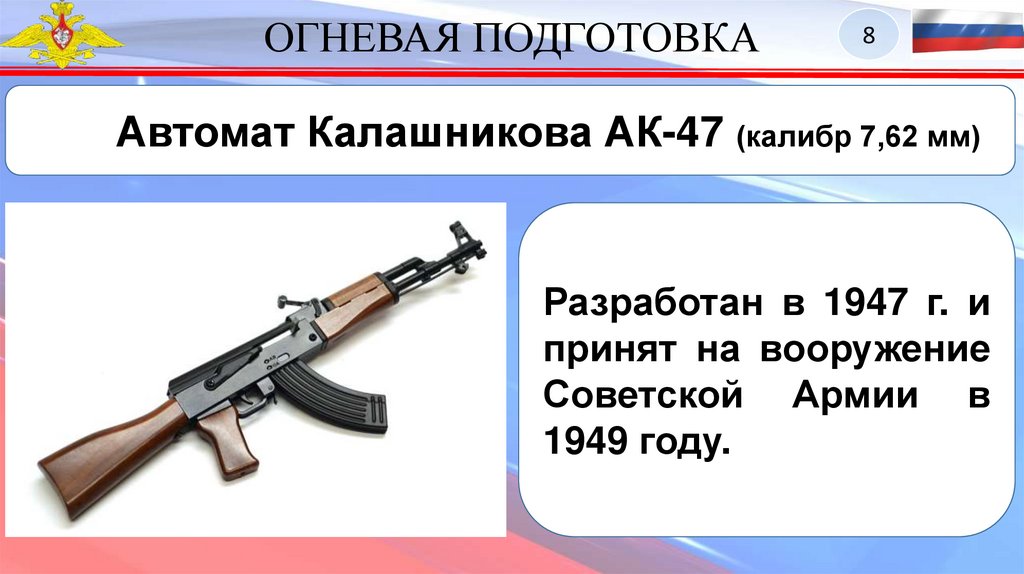

Автомат Калашникова АК-47 (калибр 7,62 мм)
Разработан в 1947 г. и
принят на вооружение
Советской Армии в
1949 году.

9.

ОГНЕВАЯ ПОДГОТОВКА
9

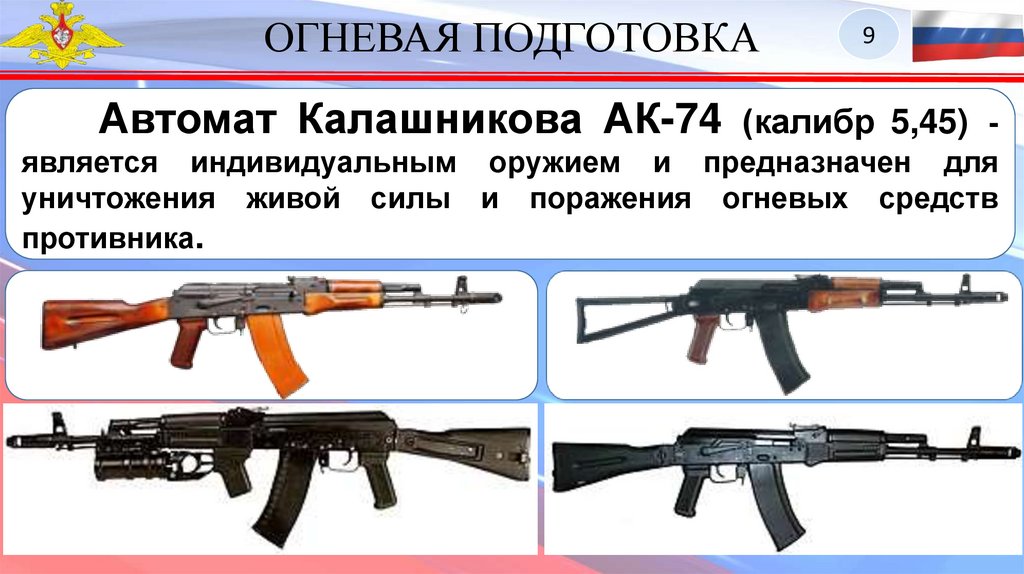

Автомат Калашникова АК-74 (калибр 5,45) является индивидуальным оружием и предназначен для
уничтожения живой силы и поражения огневых средств
противника.

10.

ОГНЕВАЯ ПОДГОТОВКА

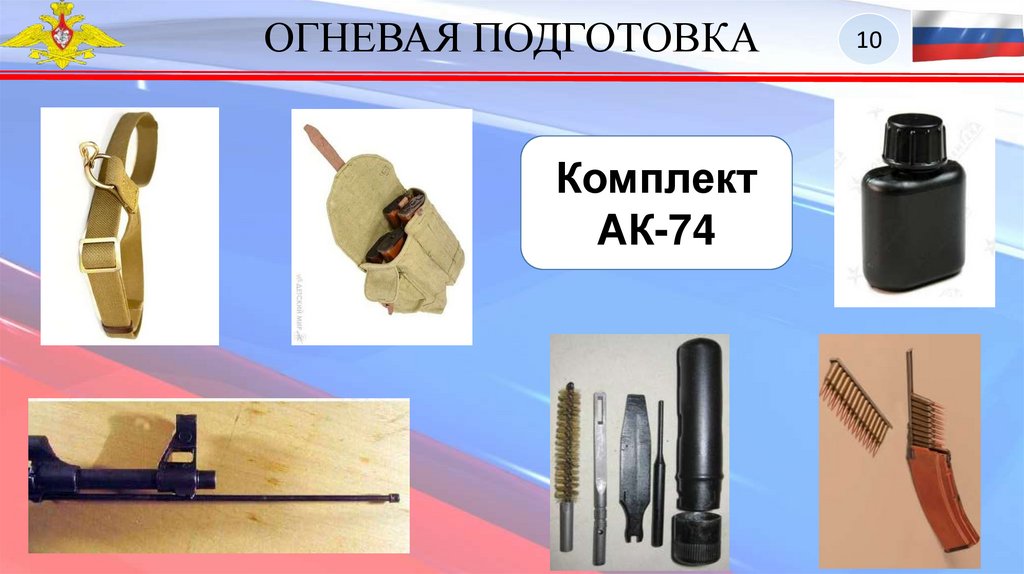

Комплект
АК-74
10

11.

ОГНЕВАЯ ПОДГОТОВКА
11

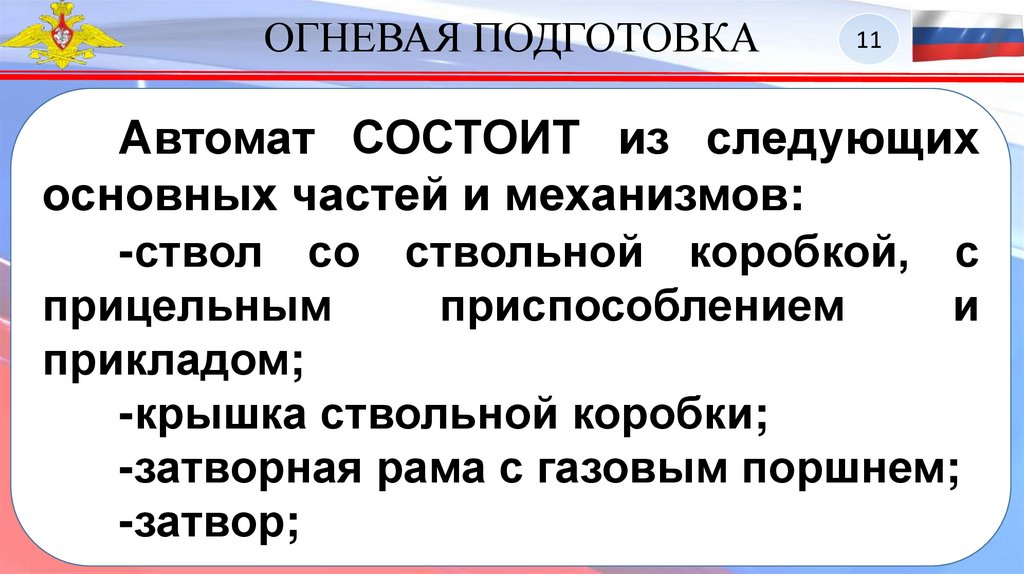

Автомат СОСТОИТ из следующих
основных частей и механизмов:
-ствол со ствольной коробкой, с
прицельным
приспособлением
и
прикладом;
-крышка ствольной коробки;
-затворная рама с газовым поршнем;
-затвор;

12.

ОГНЕВАЯ ПОДГОТОВКА
12

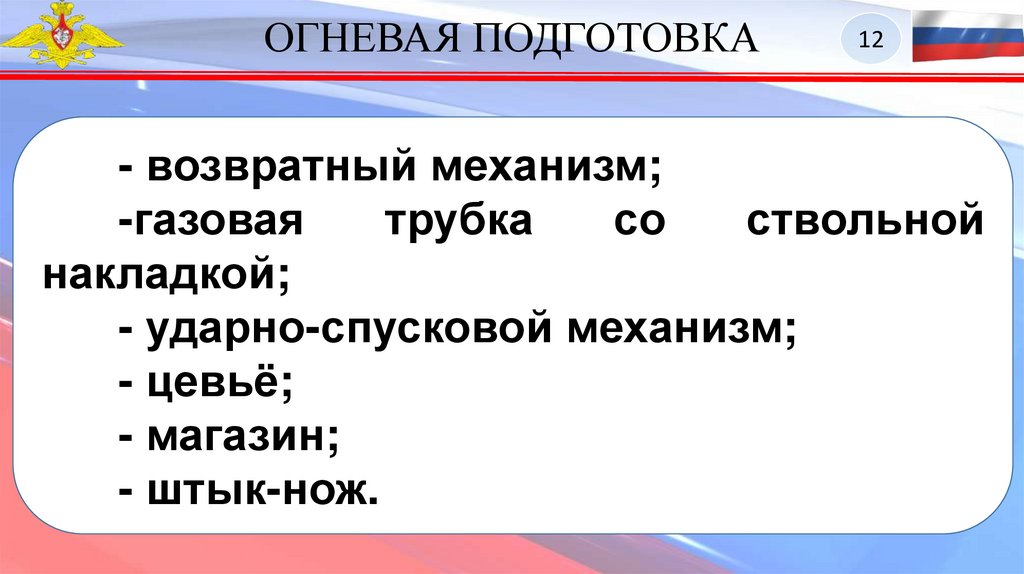

- возвратный механизм;
-газовая
трубка
со
ствольной
накладкой;
- ударно-спусковой механизм;
- цевьё;
- магазин;
- штык-нож.

13.

ОГНЕВАЯ ПОДГОТОВКА
13

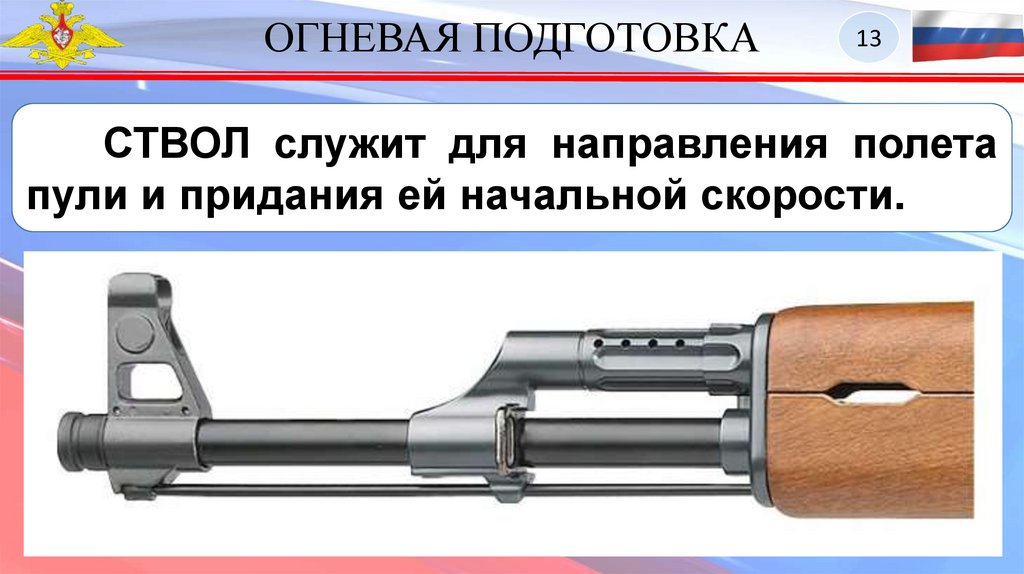

СТВОЛ служит для направления полета
пули и придания ей начальной скорости.

14.

ОГНЕВАЯ ПОДГОТОВКА
14

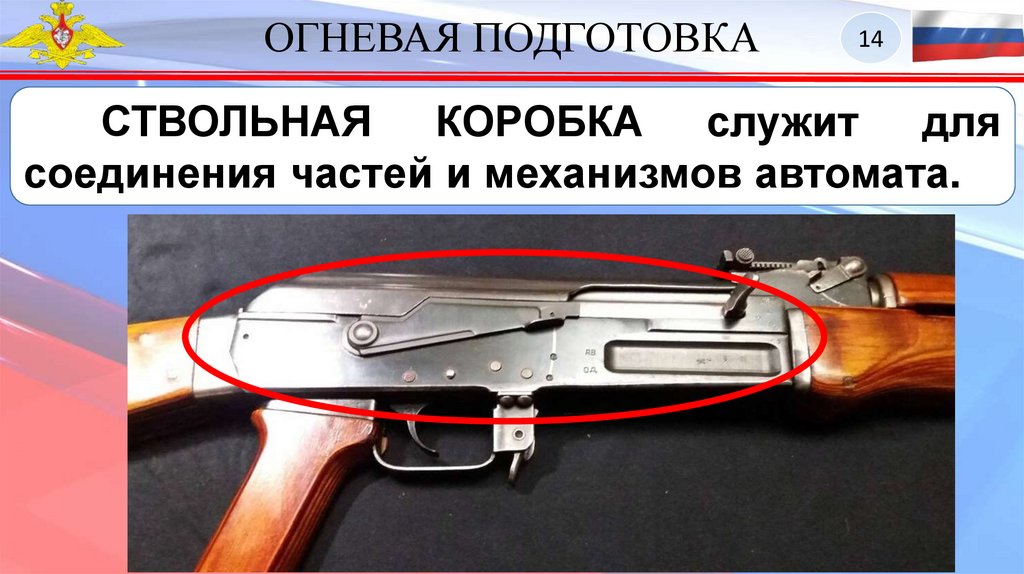

СТВОЛЬНАЯ КОРОБКА служит для
соединения частей и механизмов автомата.

15.

ОГНЕВАЯ ПОДГОТОВКА
15

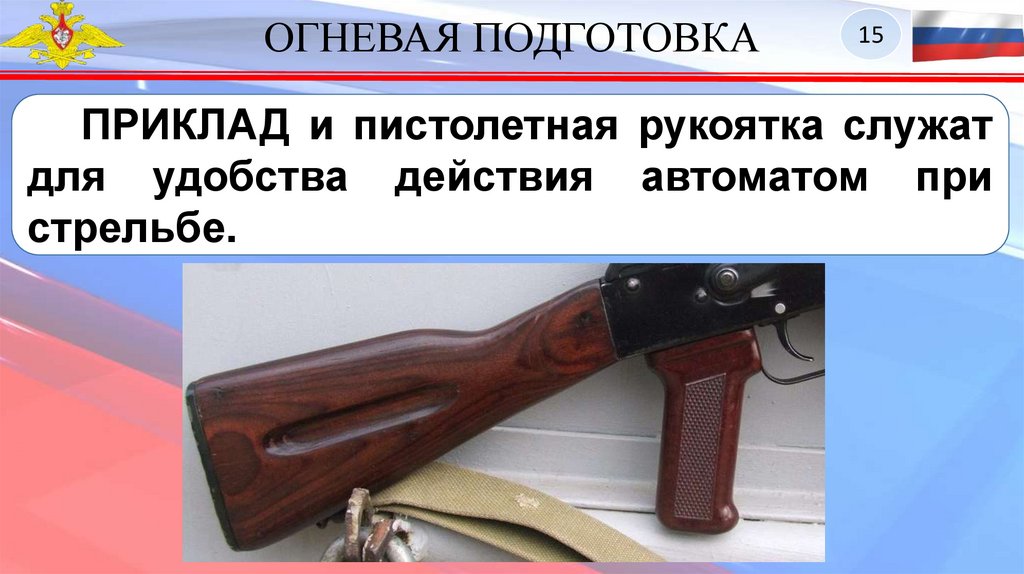

ПРИКЛАД и пистолетная рукоятка служат
для удобства действия автоматом при
стрельбе.

16.

ОГНЕВАЯ ПОДГОТОВКА
16

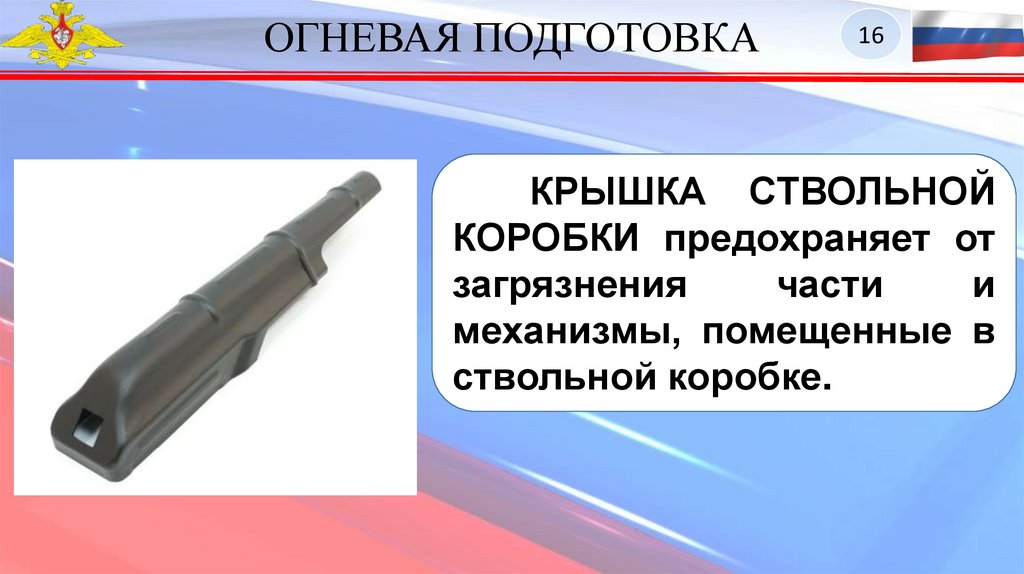

КРЫШКА СТВОЛЬНОЙ
КОРОБКИ предохраняет от
загрязнения
части
и
механизмы, помещенные в
ствольной коробке.

17.

ОГНЕВАЯ ПОДГОТОВКА
17

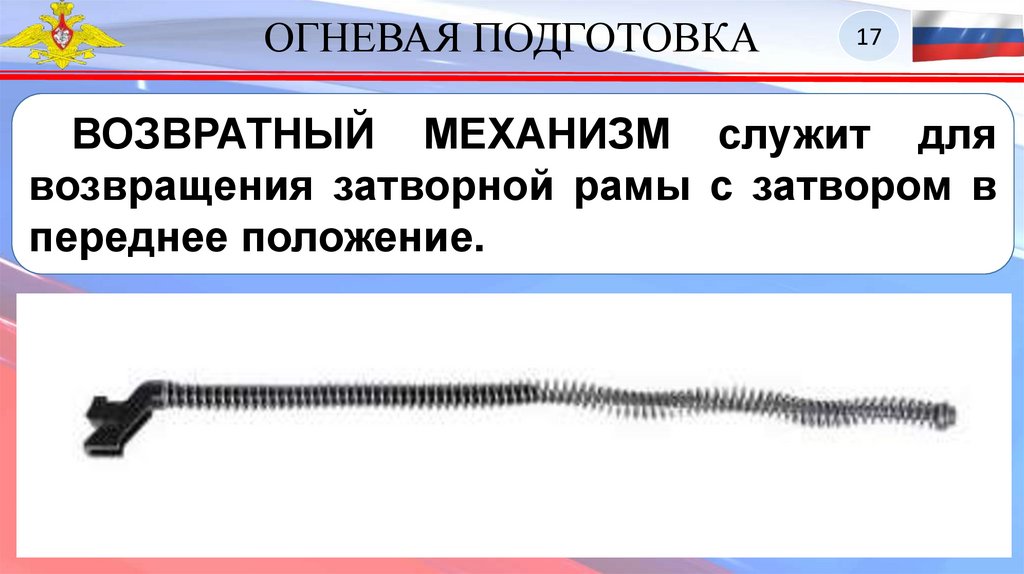

ВОЗВРАТНЫЙ МЕХАНИЗМ служит для
возвращения затворной рамы с затвором в
переднее положение.

18.

ОГНЕВАЯ ПОДГОТОВКА
18

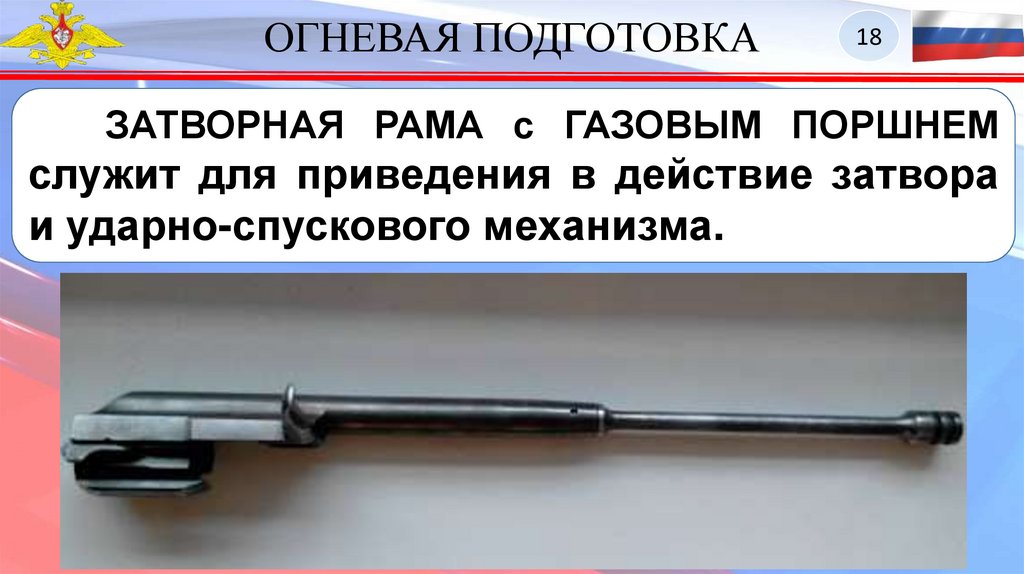

ЗАТВОРНАЯ РАМА с ГАЗОВЫМ ПОРШНЕМ
служит для приведения в действие затвора
и ударно-спускового механизма.

19.

ОГНЕВАЯ ПОДГОТОВКА
19

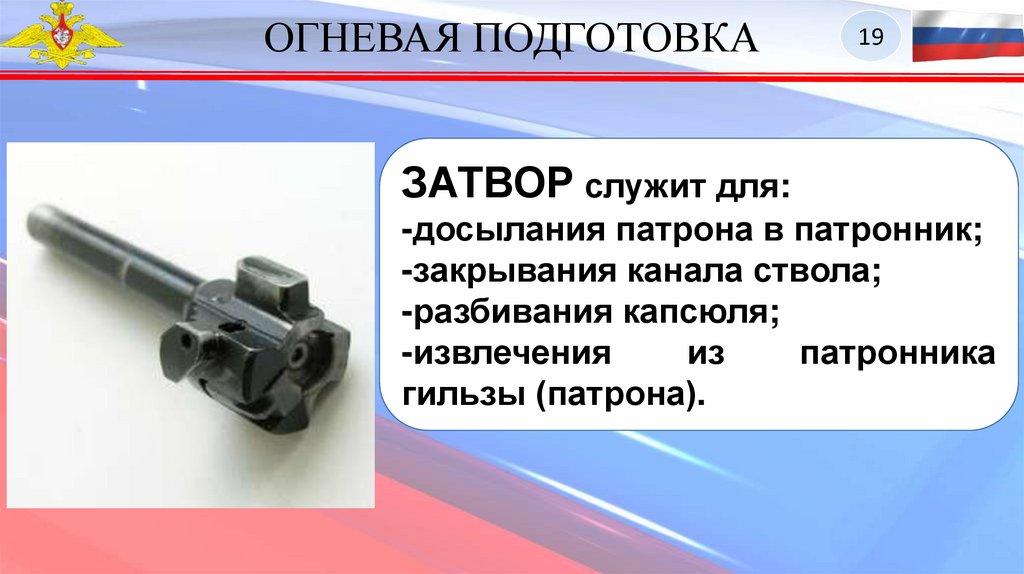

ЗАТВОР служит для:
-досылания патрона в патронник;
-закрывания канала ствола;
-разбивания капсюля;
-извлечения
из
патронника
гильзы (патрона).

20.

ОГНЕВАЯ ПОДГОТОВКА
20

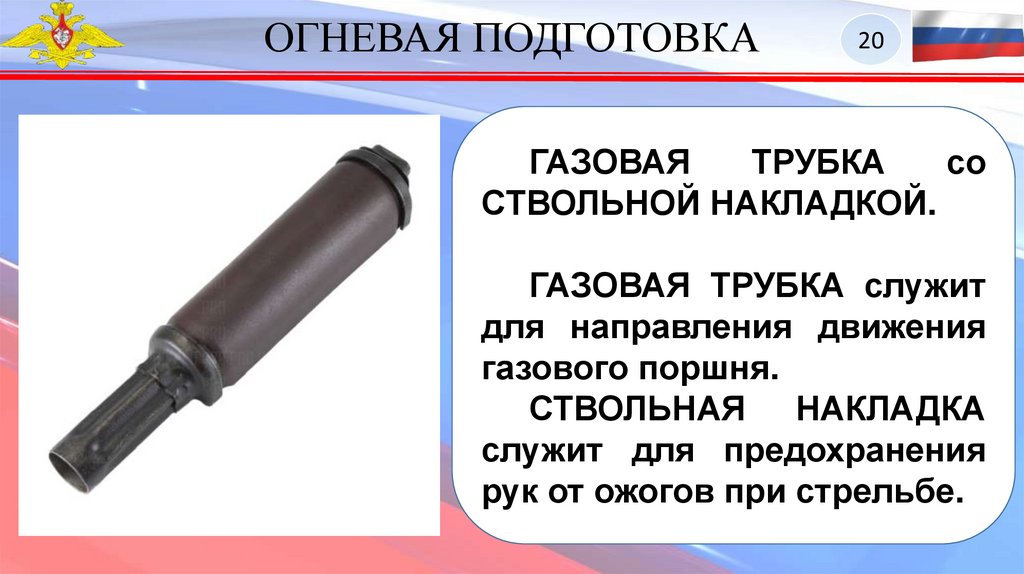

ГАЗОВАЯ
ТРУБКА
со
СТВОЛЬНОЙ НАКЛАДКОЙ.
ГАЗОВАЯ ТРУБКА служит
для направления движения
газового поршня.
СТВОЛЬНАЯ НАКЛАДКА
служит для предохранения
рук от ожогов при стрельбе.

21.

ОГНЕВАЯ ПОДГОТОВКА
21

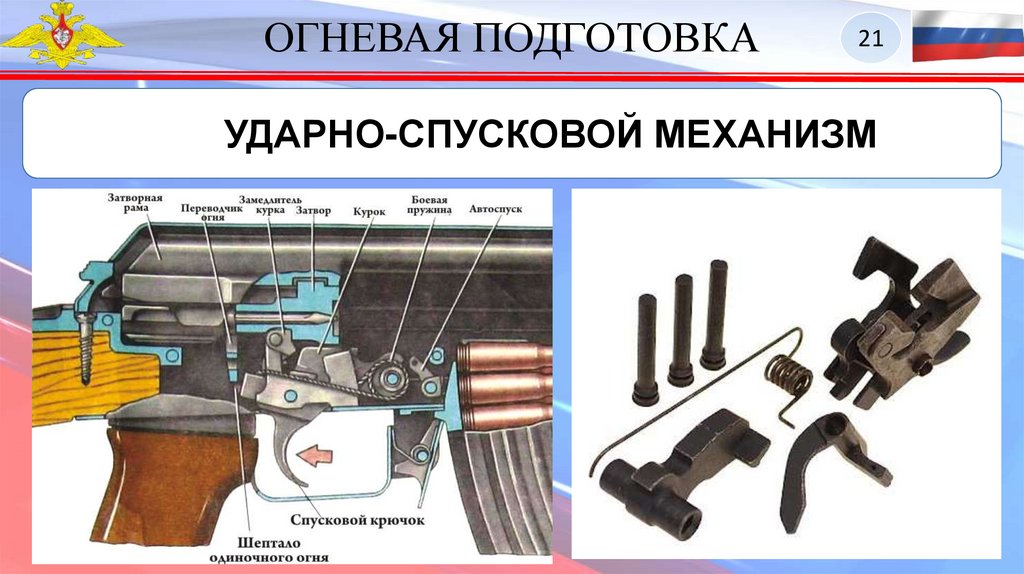

УДАРНО-СПУСКОВОЙ МЕХАНИЗМ

22.

ОГНЕВАЯ ПОДГОТОВКА
22

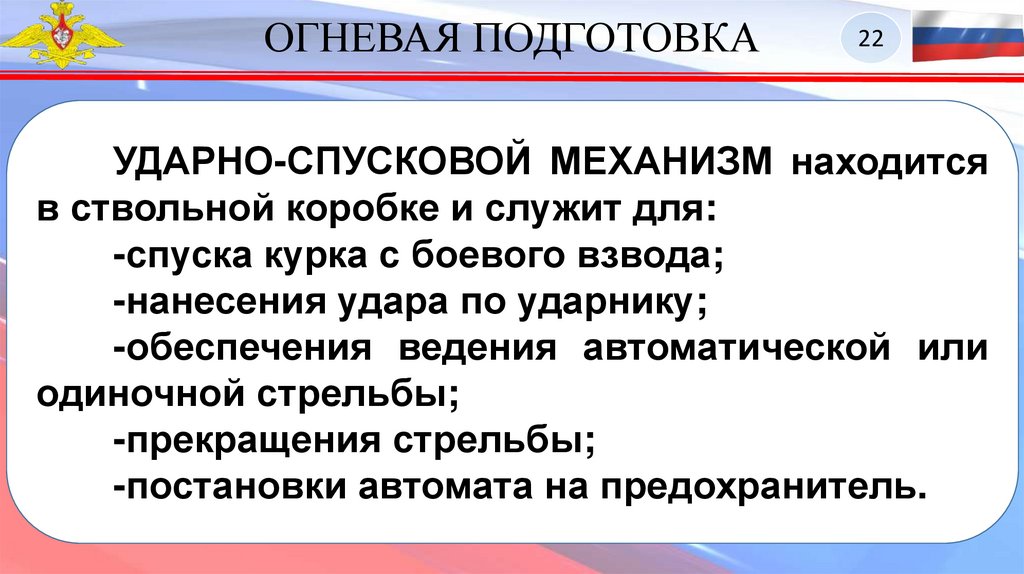

УДАРНО-СПУСКОВОЙ МЕХАНИЗМ находится
в ствольной коробке и служит для:
-спуска курка с боевого взвода;
-нанесения удара по ударнику;
-обеспечения ведения автоматической или
одиночной стрельбы;
-прекращения стрельбы;
-постановки автомата на предохранитель.

23.

ОГНЕВАЯ ПОДГОТОВКА
23

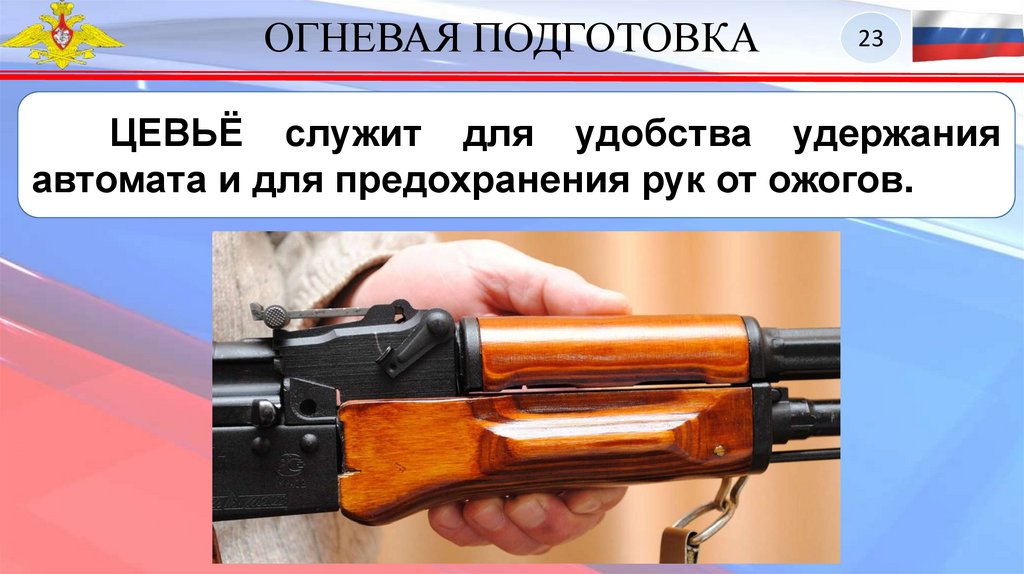

ЦЕВЬЁ служит для удобства удержания
автомата и для предохранения рук от ожогов.

24.

ОГНЕВАЯ ПОДГОТОВКА
24

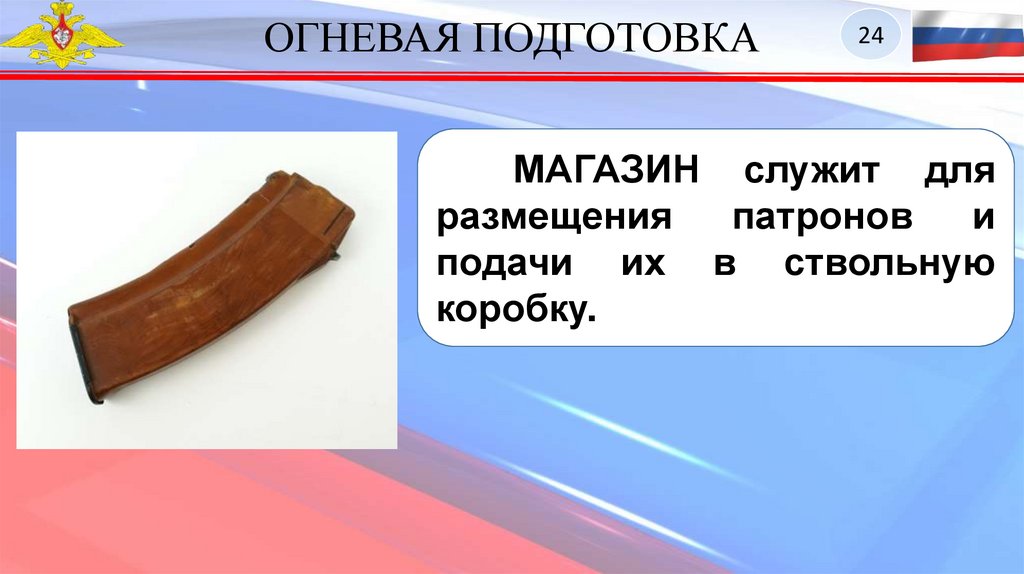

МАГАЗИН служит для
размещения
патронов
и
подачи их в ствольную
коробку.

25.

ОГНЕВАЯ ПОДГОТОВКА
25

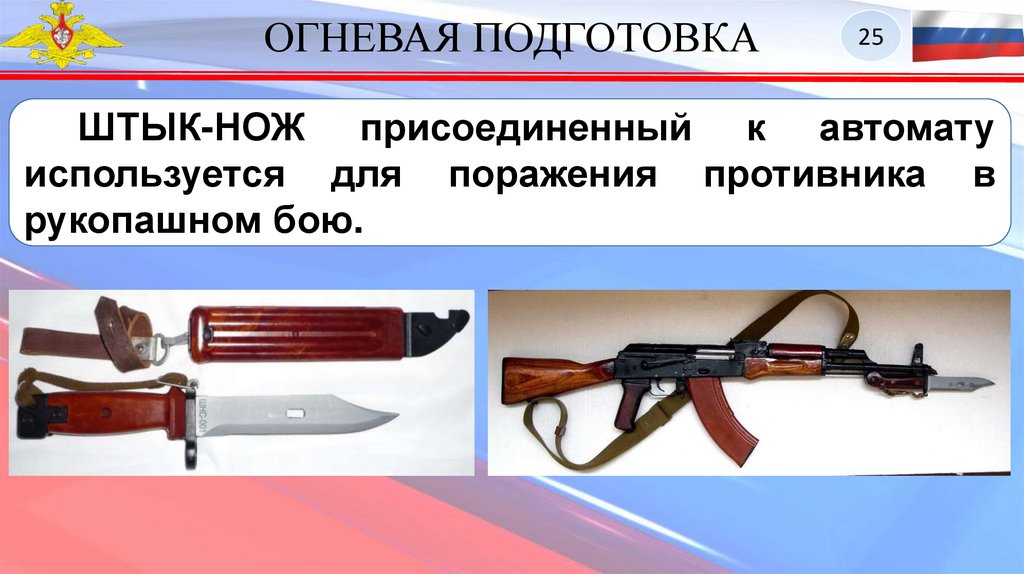

ШТЫК-НОЖ присоединенный к автомату
используется для поражения противника в
рукопашном бою.

26.

ОГНЕВАЯ ПОДГОТОВКА
26

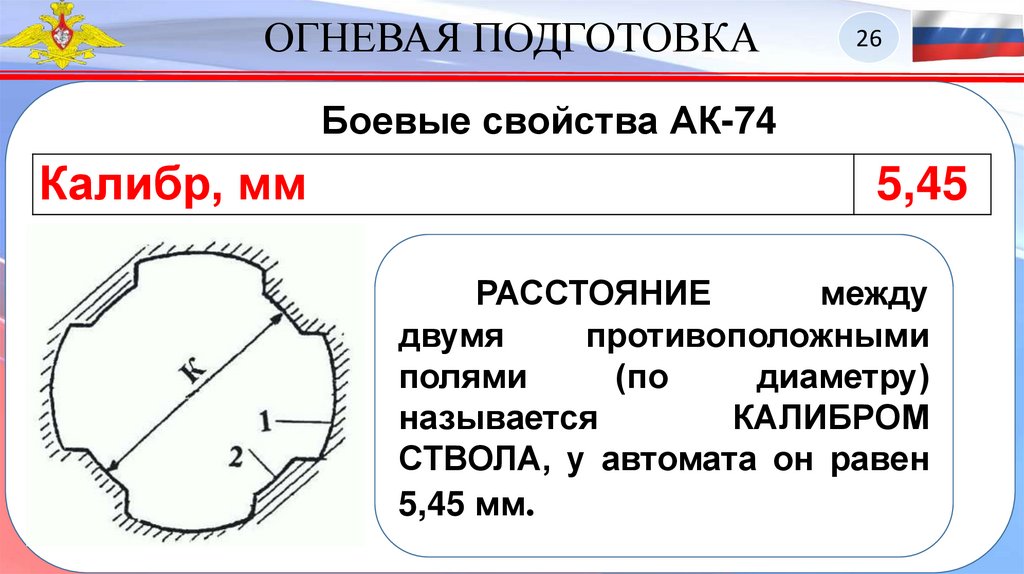

Боевые свойства АК-74
Калибр, мм
5,45
РАССТОЯНИЕ
между
двумя
противоположными
полями
(по
диаметру)
называется
КАЛИБРОМ
СТВОЛА, у автомата он равен
5,45 мм.

27.

ОГНЕВАЯ ПОДГОТОВКА
27
Боевые свойства АК-74
Прицельная дальность, м
1000

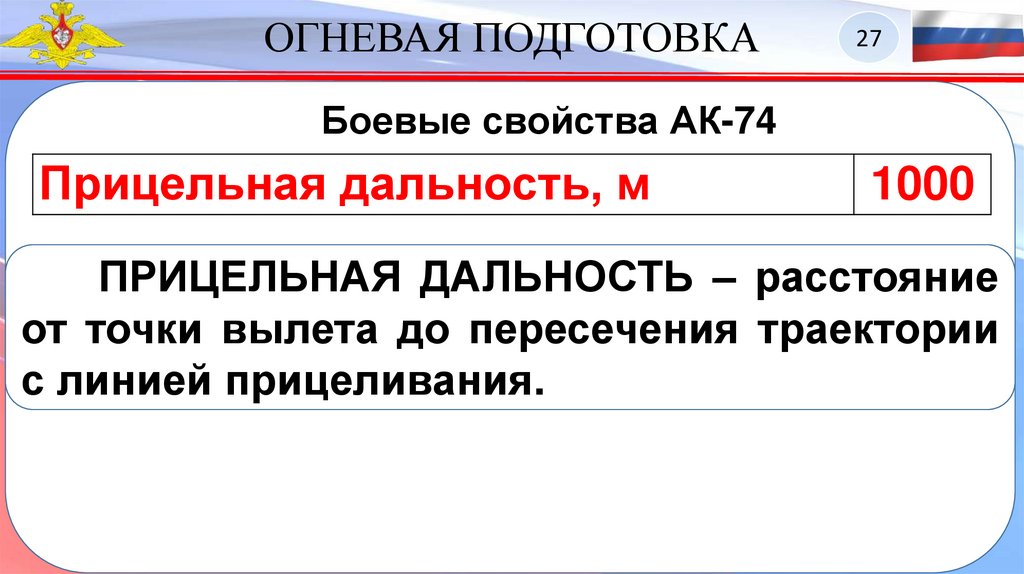

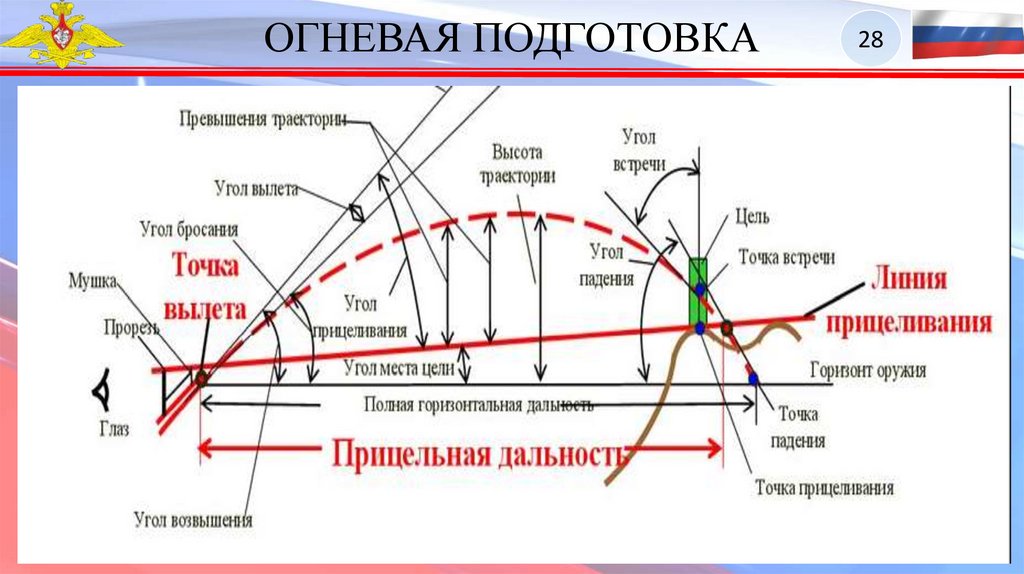

ПРИЦЕЛЬНАЯ ДАЛЬНОСТЬ – расстояние
от точки вылета до пересечения траектории
с линией прицеливания.

28.

ОГНЕВАЯ ПОДГОТОВКА
28

29.

ОГНЕВАЯ ПОДГОТОВКА
29

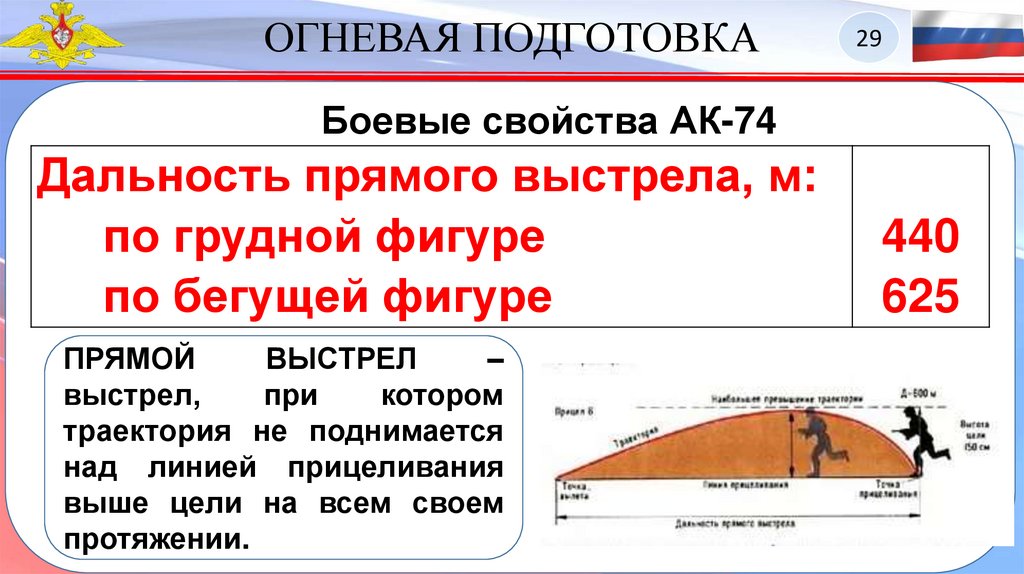

Боевые свойства АК-74

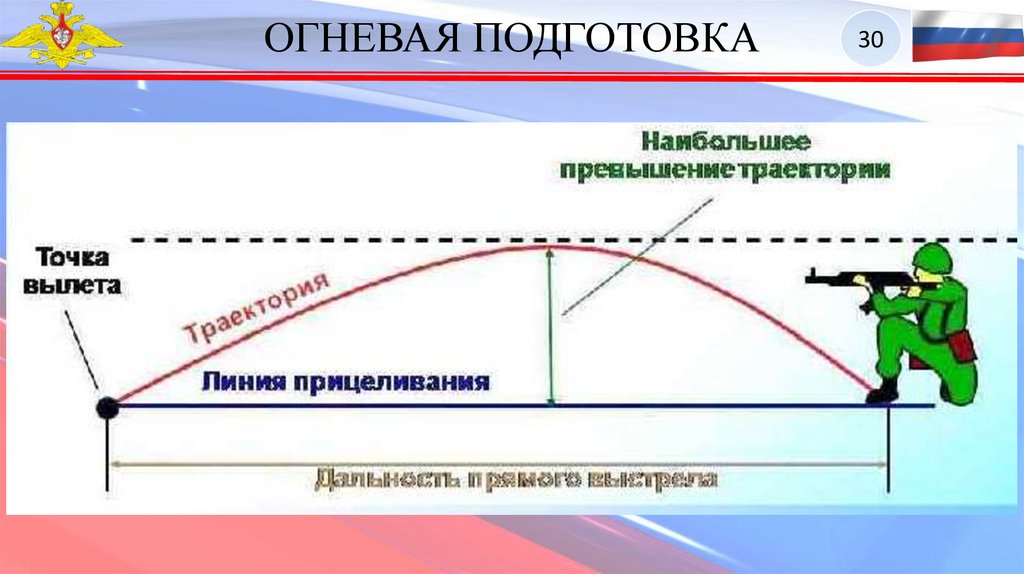

Дальность прямого выстрела, м:
по грудной фигуре
по бегущей фигуре
ПРЯМОЙ
ВЫСТРЕЛ
–
выстрел,
при
котором
траектория не поднимается
над линией прицеливания
выше цели на всем своем
протяжении.
440
625

30.

ОГНЕВАЯ ПОДГОТОВКА
30

31.

ОГНЕВАЯ ПОДГОТОВКА
31

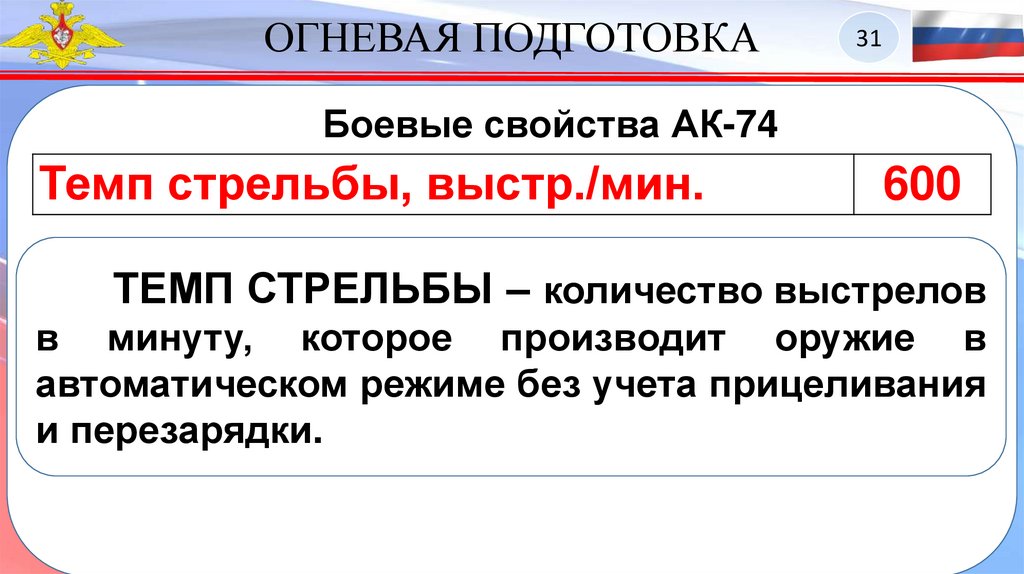

Боевые свойства АК-74
Темп стрельбы, выстр./мин.
600
ТЕМП СТРЕЛЬБЫ – количество выстрелов
в минуту, которое производит оружие в
автоматическом режиме без учета прицеливания
и перезарядки.

32.

ОГНЕВАЯ ПОДГОТОВКА
32
Боевые свойства АК-74

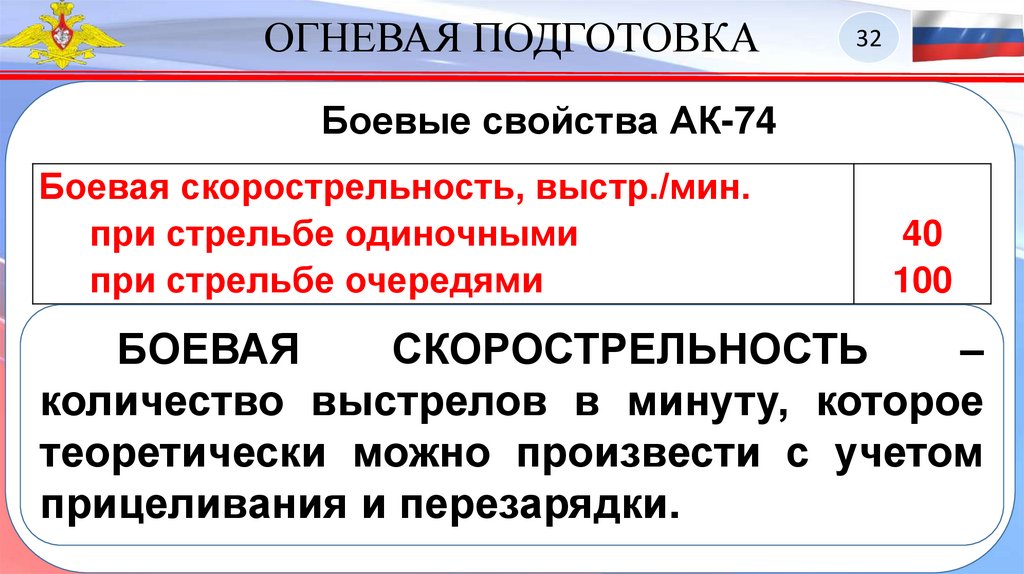

Боевая скорострельность, выстр./мин.
при стрельбе одиночными
при стрельбе очередями
40
100
БОЕВАЯ
СКОРОСТРЕЛЬНОСТЬ
–
количество выстрелов в минуту, которое
теоретически можно произвести с учетом
прицеливания и перезарядки.

33.

ОГНЕВАЯ ПОДГОТОВКА

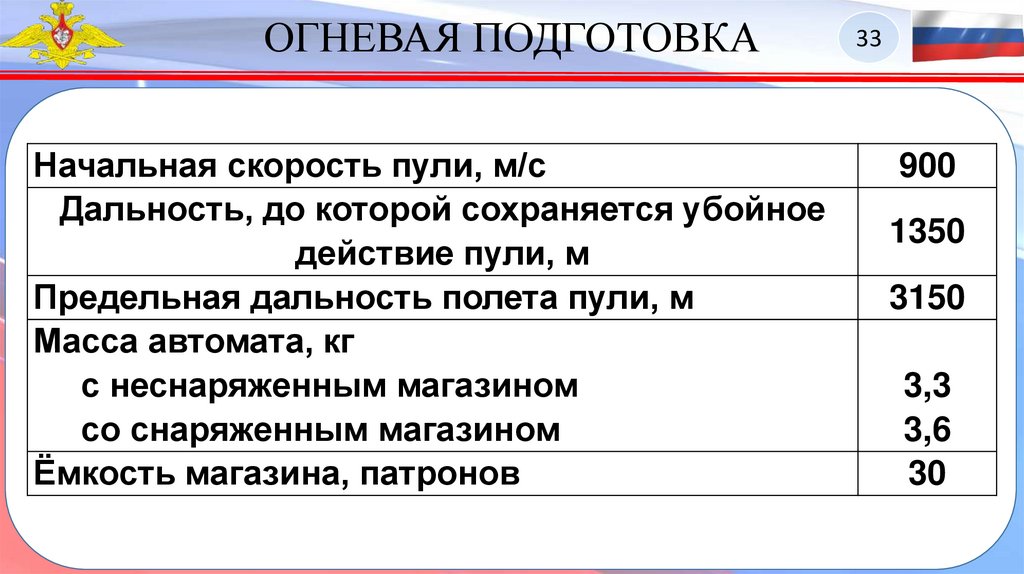

Начальная скорость пули, м/с
Дальность, до которой сохраняется убойное
действие пули, м
Предельная дальность полета пули, м
Масса автомата, кг
с неснаряженным магазином
со снаряженным магазином
Ёмкость магазина, патронов
33
900
1350
3150
3,3
3,6
30

34.

ОГНЕВАЯ ПОДГОТОВКА

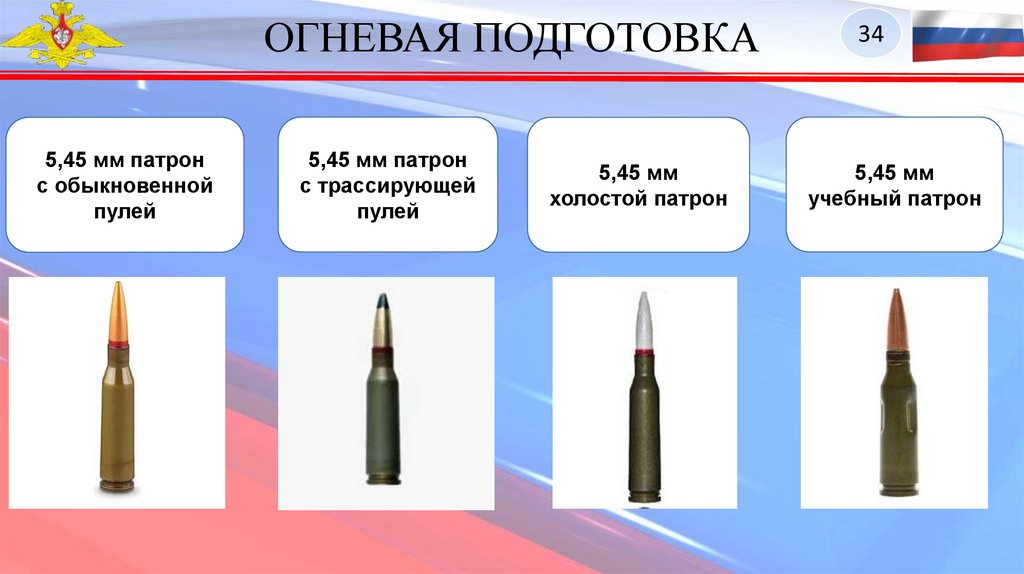

5,45 мм патрон
с обыкновенной
пулей
5,45 мм патрон
с трассирующей
пулей
5,45 мм
холостой патрон
34
5,45 мм
учебный патрон

35.

ОГНЕВАЯ ПОДГОТОВКА
35

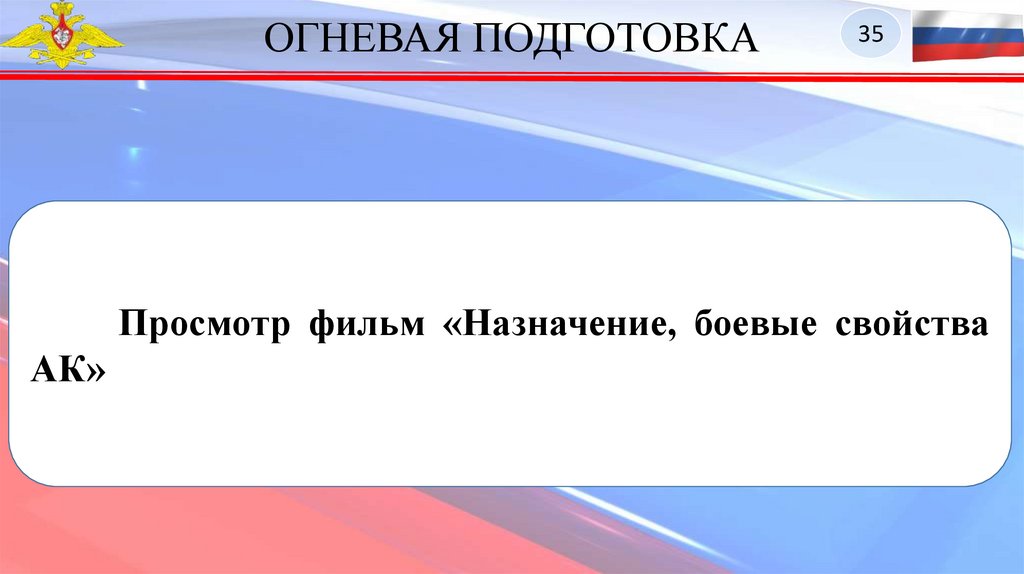

Просмотр фильм «Назначение, боевые свойства
АК»

36.

ОГНЕВАЯ ПОДГОТОВКА
36

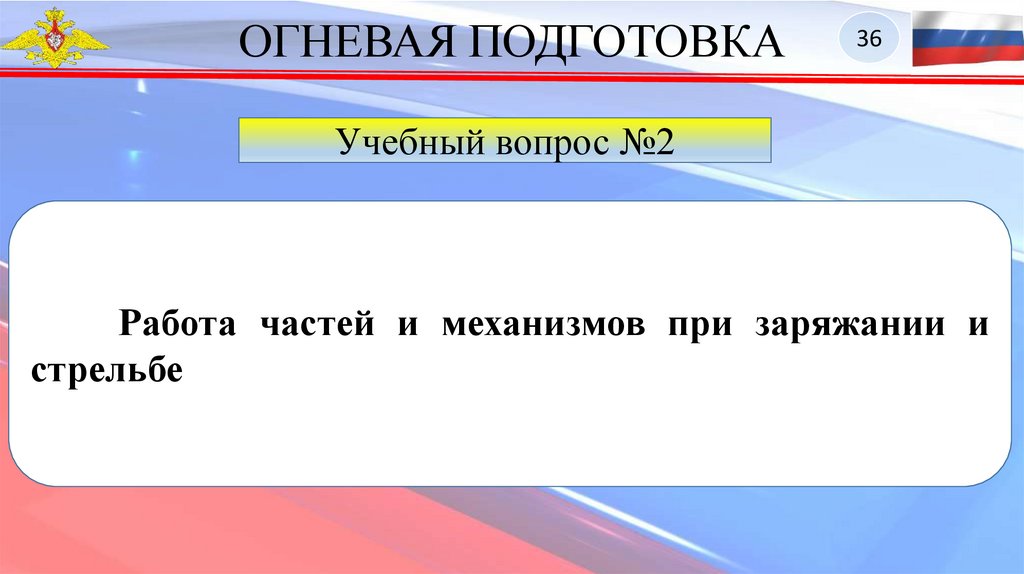

Учебный вопрос №2
Работа частей и механизмов при заряжании и
стрельбе

37.

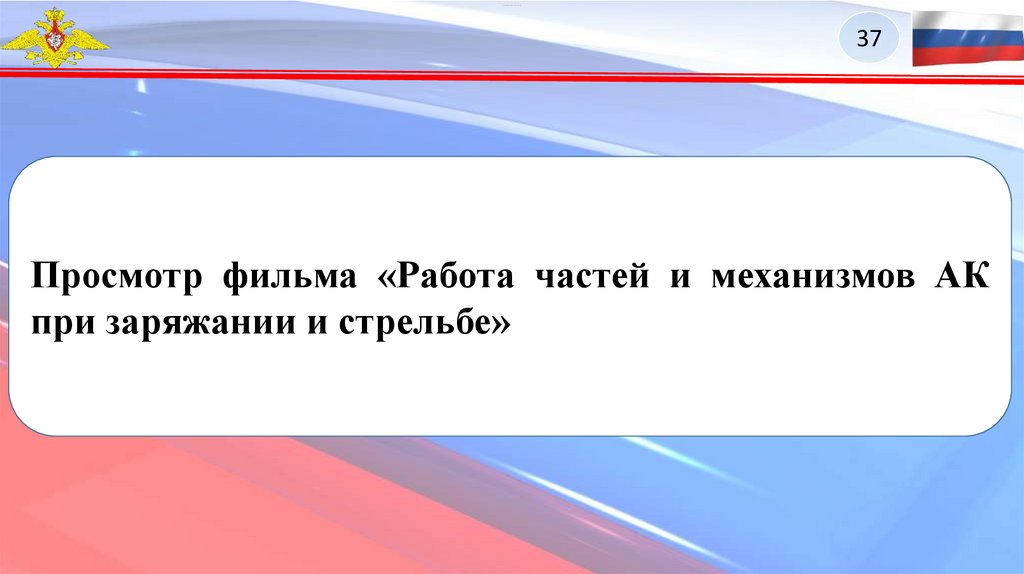

2 часть Работа частей и механизмов АК
37
Просмотр фильма «Работа частей и механизмов АК
при заряжании и стрельбе»

38.

ОГНЕВАЯ ПОДГОТОВКА
38
Учебный вопрос №3
Возможные
задержки
и
неисправности,
возникающие при стрельбе, и способы их устранения

39.

ОГНЕВАЯ ПОДГОТОВКА
39

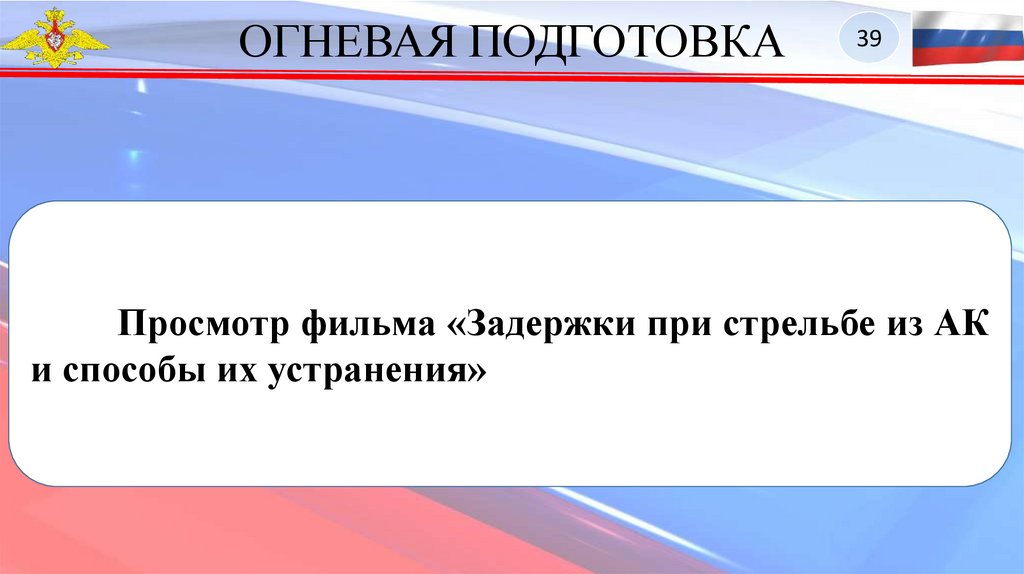

Просмотр фильма «Задержки при стрельбе из АК
и способы их устранения»

40.

ОГНЕВАЯ ПОДГОТОВКА
40
Учебный вопрос №4
Изучение условий и порядка выполнения
нормативов по неполной разборке и сборке автомата

41.

ОГНЕВАЯ ПОДГОТОВКА
41
НЕПОЛНАЯ РАЗБОРКА АК-74
1. Отделить магазин.
2. Проверить, нет ли патрона в патроннике.
3. Вынуть пенал с принадлежностью.
4. Отделить шомпол.

42.

ОГНЕВАЯ ПОДГОТОВКА
42

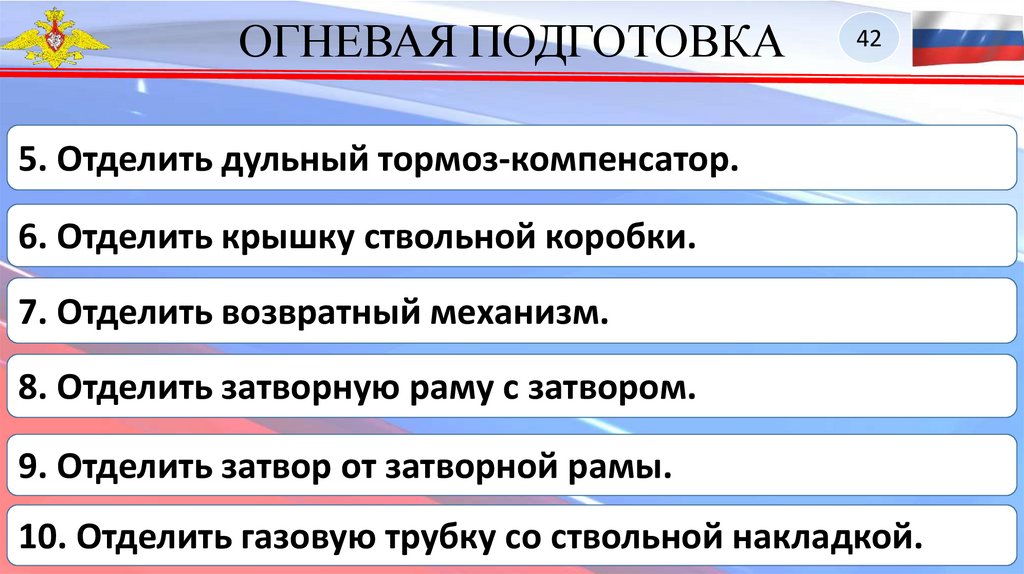

5. Отделить дульный тормоз-компенсатор.
6. Отделить крышку ствольной коробки.
7. Отделить возвратный механизм.
8. Отделить затворную раму с затвором.
9. Отделить затвор от затворной рамы.
10. Отделить газовую трубку со ствольной накладкой.

43.

ОГНЕВАЯ ПОДГОТОВКА
43

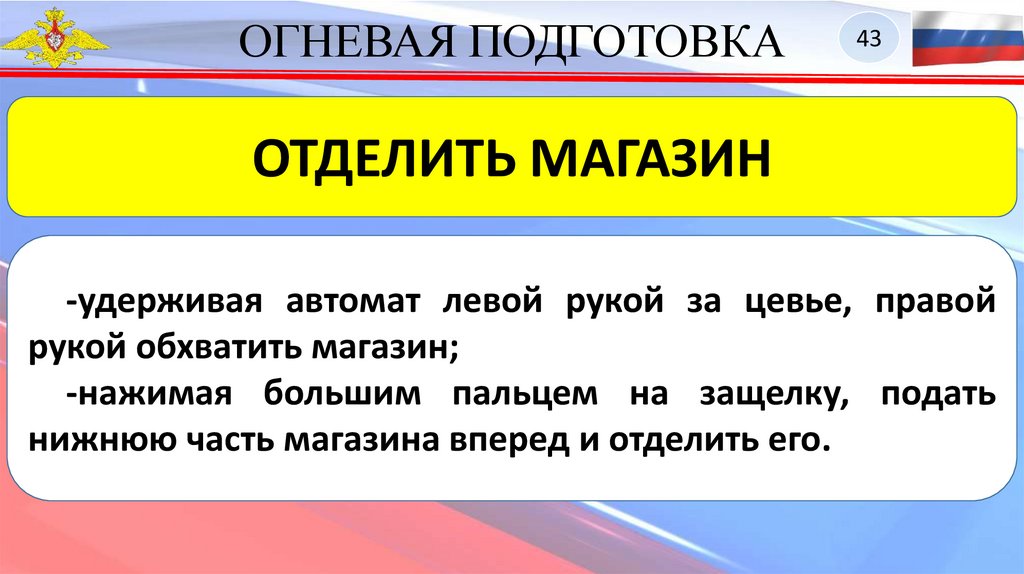

ОТДЕЛИТЬ МАГАЗИН
-удерживая автомат левой рукой за цевье, правой
рукой обхватить магазин;
-нажимая большим пальцем на защелку, подать
нижнюю часть магазина вперед и отделить его.

44.

ОГНЕВАЯ ПОДГОТОВКА
ОТДЕЛИТЬ МАГАЗИН
44

45.

ОГНЕВАЯ ПОДГОТОВКА
45

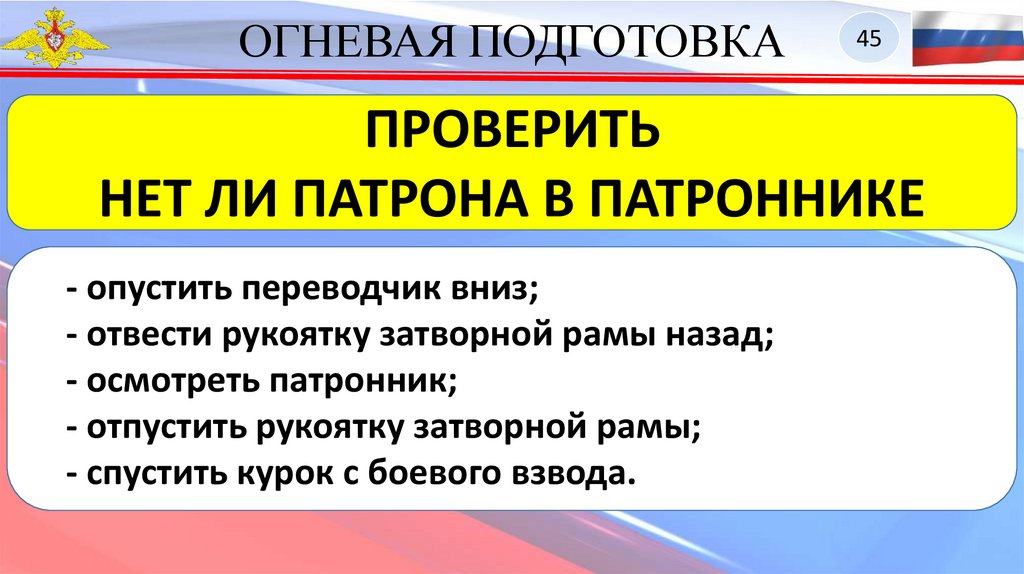

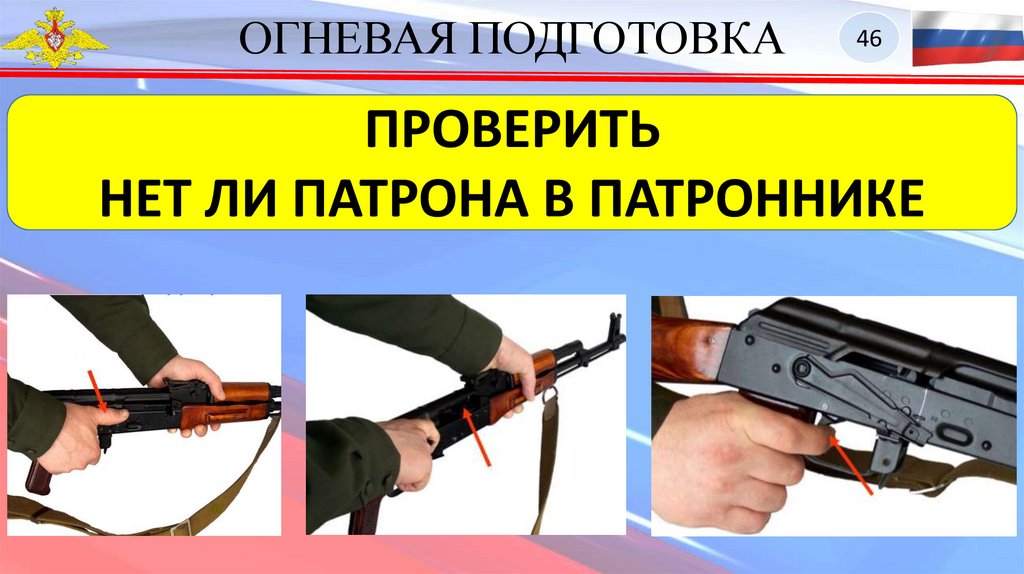

ПРОВЕРИТЬ
НЕТ ЛИ ПАТРОНА В ПАТРОННИКЕ
- опустить переводчик вниз;
- отвести рукоятку затворной рамы назад;
- осмотреть патронник;
- отпустить рукоятку затворной рамы;
- спустить курок с боевого взвода.

46.

ОГНЕВАЯ ПОДГОТОВКА
46
ПРОВЕРИТЬ
НЕТ ЛИ ПАТРОНА В ПАТРОННИКЕ

47.

ОГНЕВАЯ ПОДГОТОВКА
47

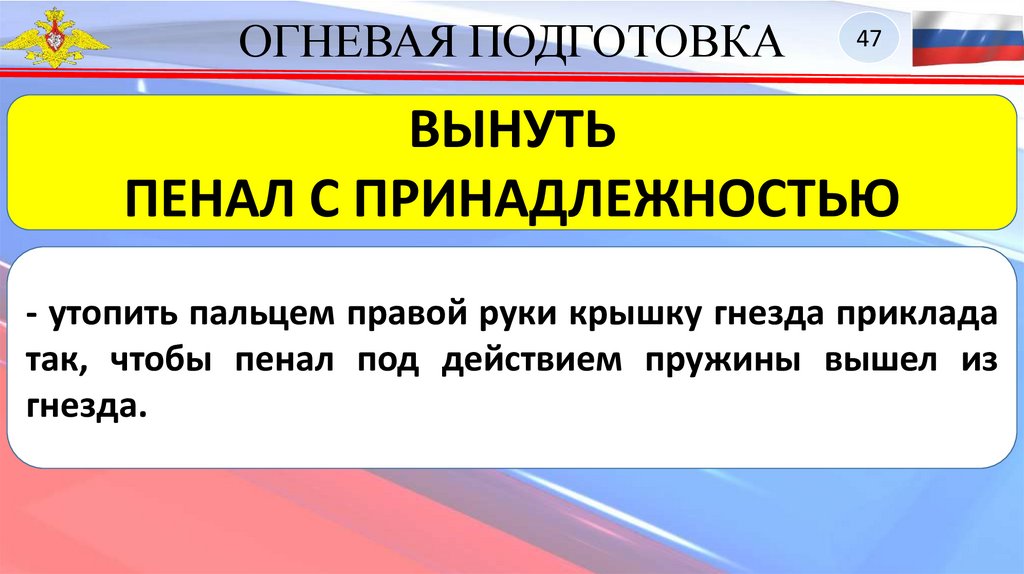

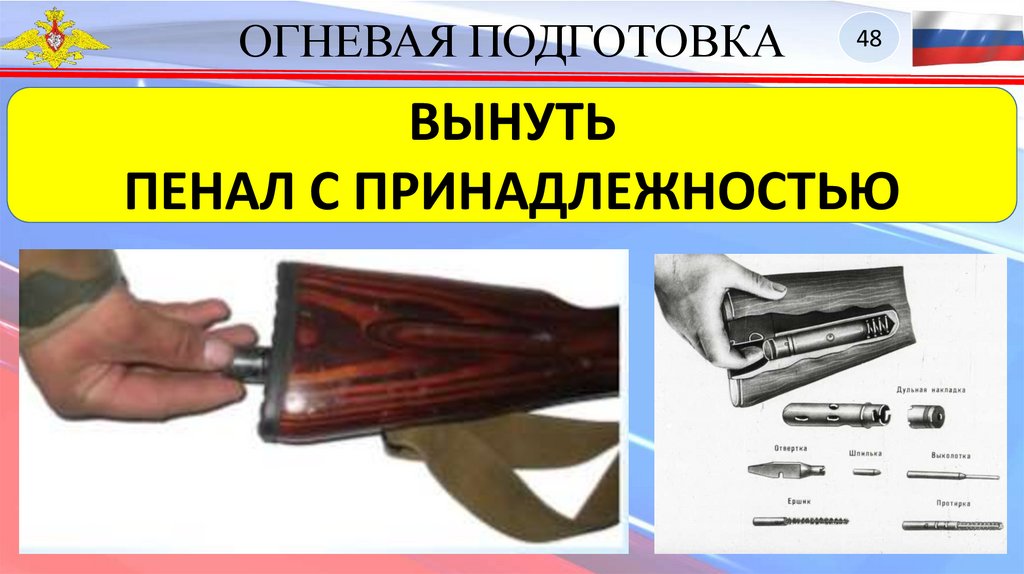

ВЫНУТЬ
ПЕНАЛ С ПРИНАДЛЕЖНОСТЬЮ
- утопить пальцем правой руки крышку гнезда приклада
так, чтобы пенал под действием пружины вышел из
гнезда.

48.

ОГНЕВАЯ ПОДГОТОВКА
48
ВЫНУТЬ
ПЕНАЛ С ПРИНАДЛЕЖНОСТЬЮ

49.

ОГНЕВАЯ ПОДГОТОВКА
49

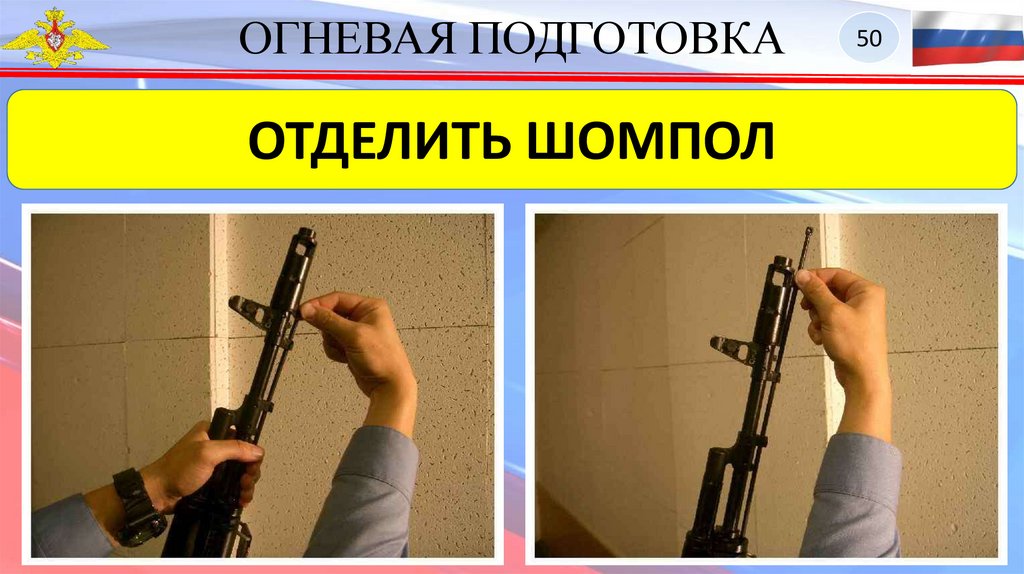

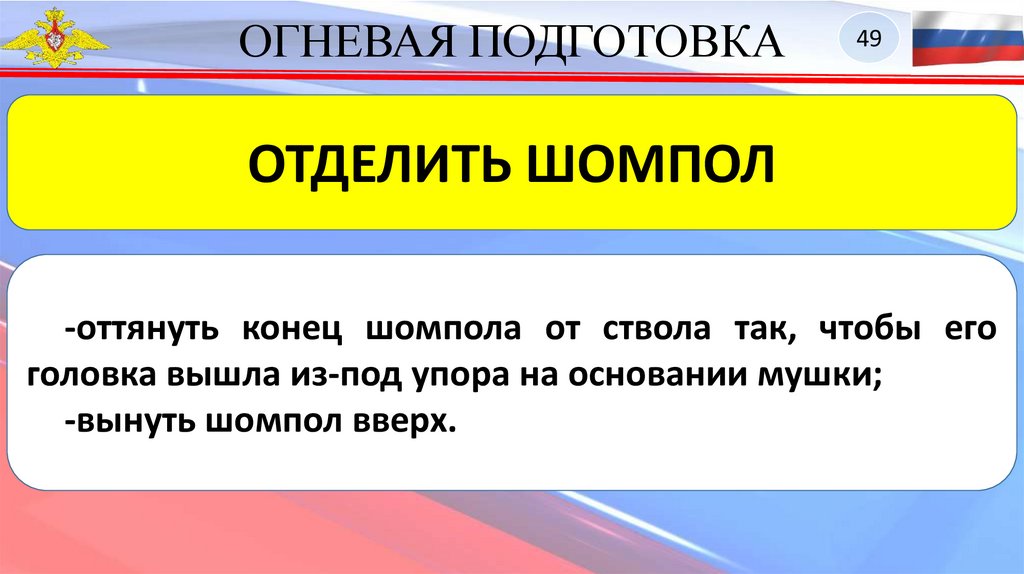

ОТДЕЛИТЬ ШОМПОЛ
-оттянуть конец шомпола от ствола так, чтобы его
головка вышла из-под упора на основании мушки;
-вынуть шомпол вверх.

50.

ОГНЕВАЯ ПОДГОТОВКА
ОТДЕЛИТЬ ШОМПОЛ
50

51.

ОГНЕВАЯ ПОДГОТОВКА
51

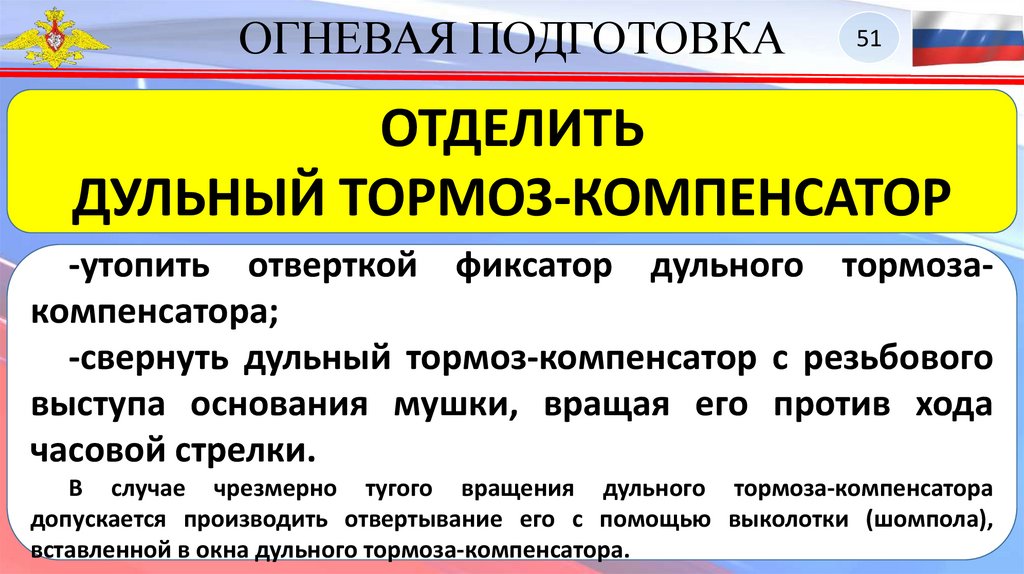

ОТДЕЛИТЬ
ДУЛЬНЫЙ ТОРМОЗ-КОМПЕНСАТОР
-утопить отверткой фиксатор дульного тормозакомпенсатора;
-свернуть дульный тормоз-компенсатор с резьбового
выступа основания мушки, вращая его против хода
часовой стрелки.
В случае чрезмерно тугого вращения дульного тормоза-компенсатора
допускается производить отвертывание его с помощью выколотки (шомпола),
вставленной в окна дульного тормоза-компенсатора.

52.

ОГНЕВАЯ ПОДГОТОВКА
52

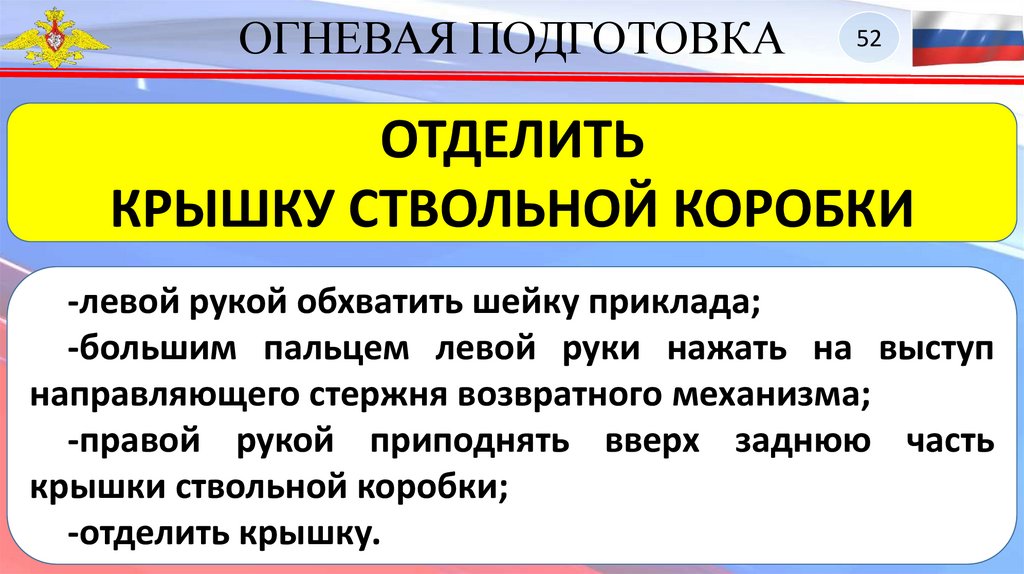

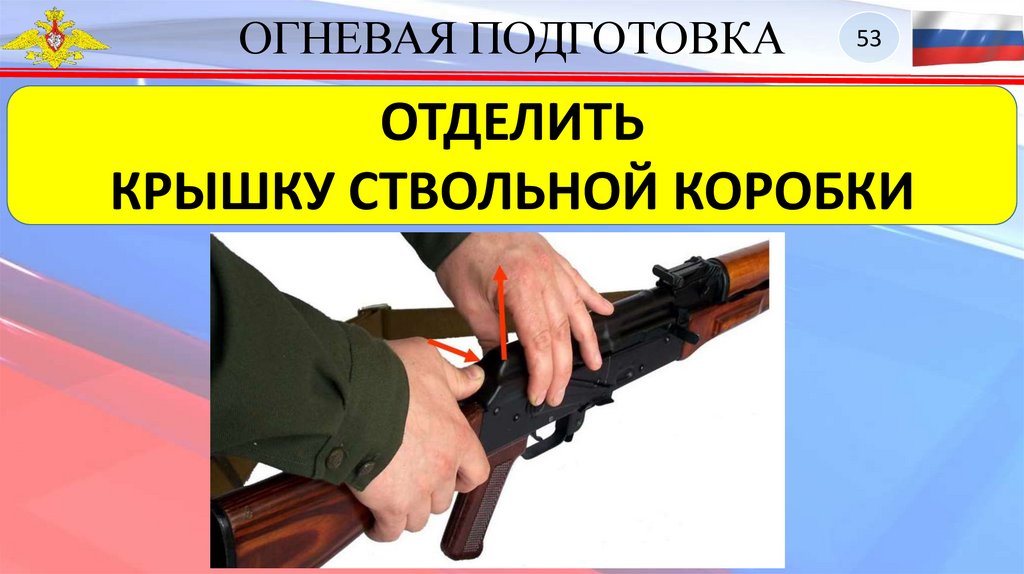

ОТДЕЛИТЬ
КРЫШКУ СТВОЛЬНОЙ КОРОБКИ
-левой рукой обхватить шейку приклада;
-большим пальцем левой руки нажать на выступ
направляющего стержня возвратного механизма;
-правой рукой приподнять вверх заднюю часть
крышки ствольной коробки;
-отделить крышку.

53.

ОГНЕВАЯ ПОДГОТОВКА
53
ОТДЕЛИТЬ
КРЫШКУ СТВОЛЬНОЙ КОРОБКИ

54.

ОГНЕВАЯ ПОДГОТОВКА
54

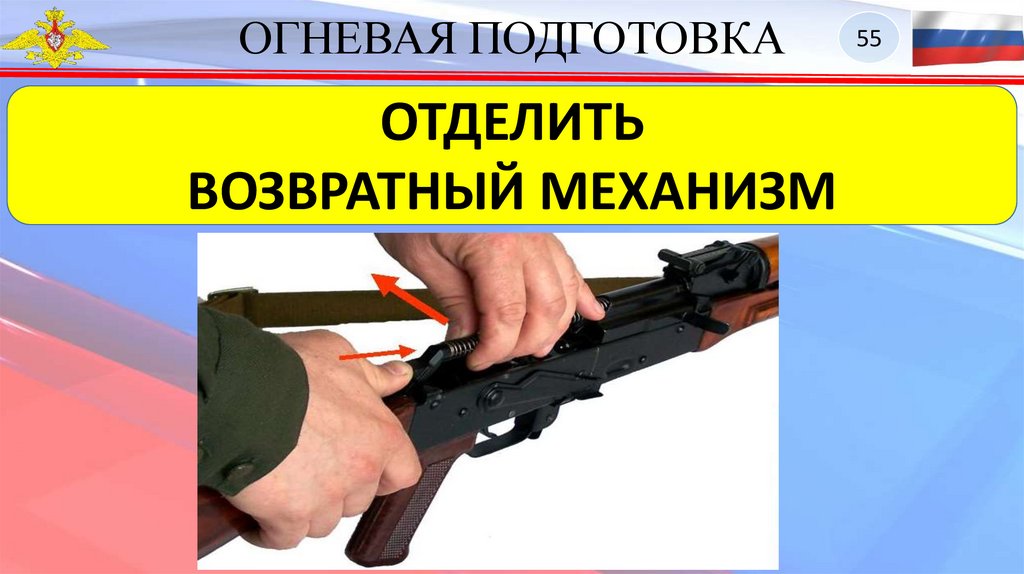

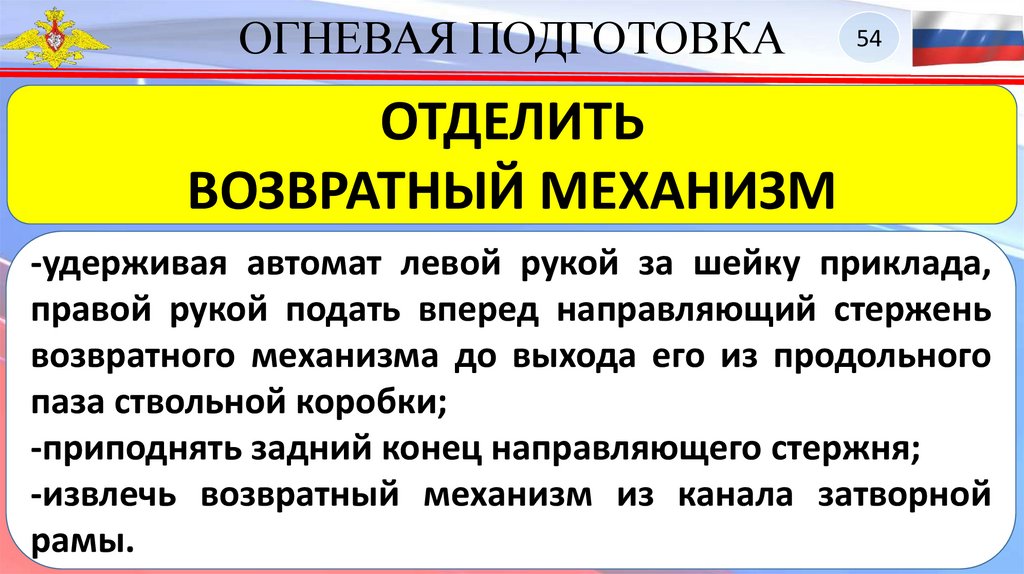

ОТДЕЛИТЬ
ВОЗВРАТНЫЙ МЕХАНИЗМ
-удерживая автомат левой рукой за шейку приклада,
правой рукой подать вперед направляющий стержень
возвратного механизма до выхода его из продольного
паза ствольной коробки;
-приподнять задний конец направляющего стержня;
-извлечь возвратный механизм из канала затворной
рамы.

55.

ОГНЕВАЯ ПОДГОТОВКА
ОТДЕЛИТЬ
ВОЗВРАТНЫЙ МЕХАНИЗМ
55

56.

ОГНЕВАЯ ПОДГОТОВКА
56

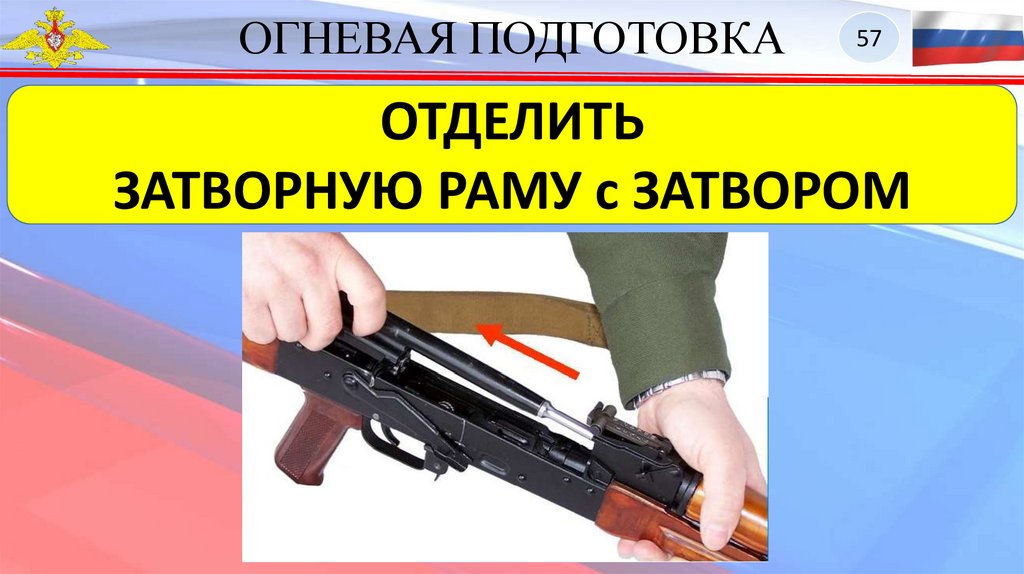

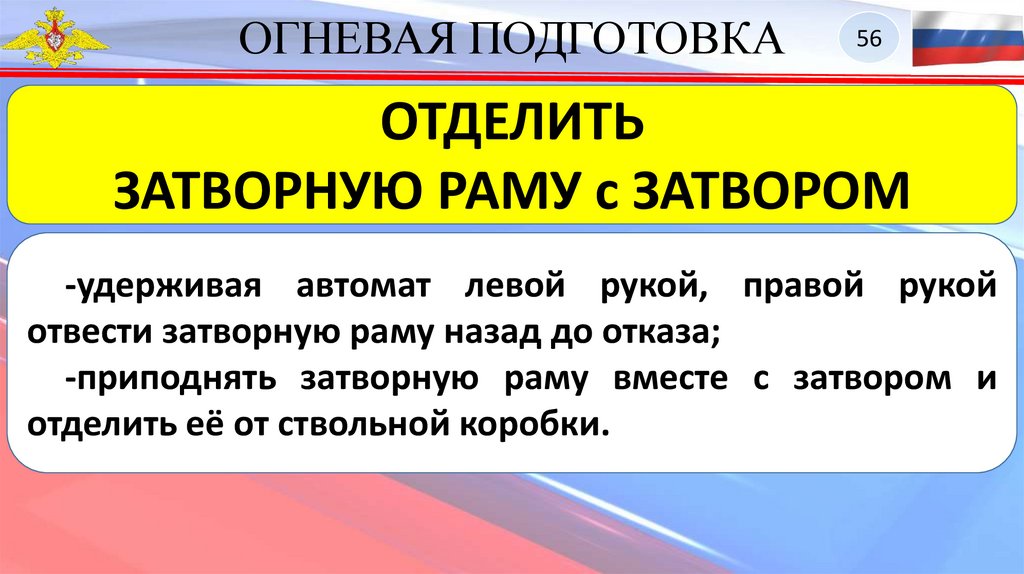

ОТДЕЛИТЬ
ЗАТВОРНУЮ РАМУ с ЗАТВОРОМ
-удерживая автомат левой рукой, правой рукой
отвести затворную раму назад до отказа;
-приподнять затворную раму вместе с затвором и
отделить её от ствольной коробки.

57.

ОГНЕВАЯ ПОДГОТОВКА
57
ОТДЕЛИТЬ
ЗАТВОРНУЮ РАМУ с ЗАТВОРОМ

58.

ОГНЕВАЯ ПОДГОТОВКА
58

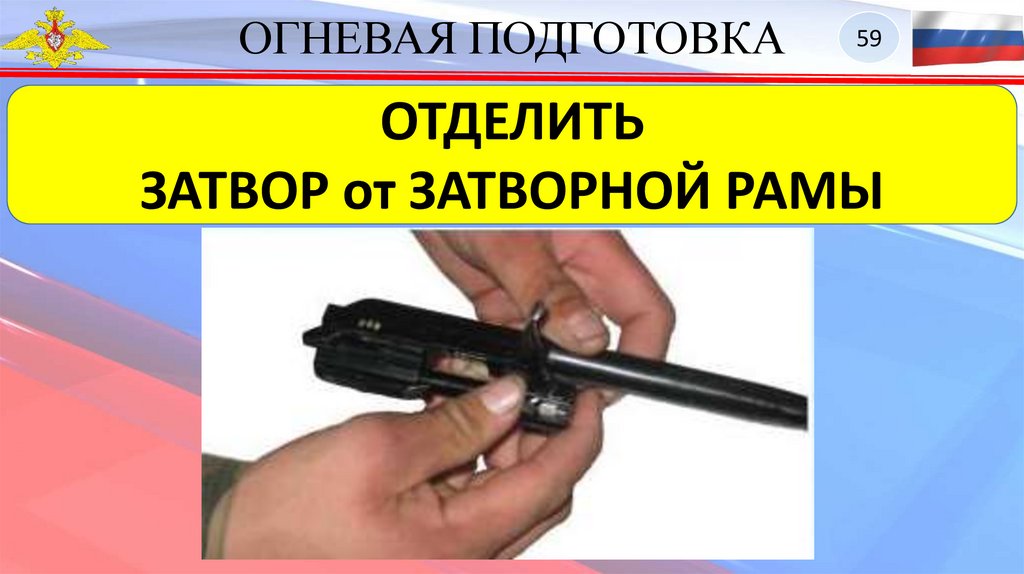

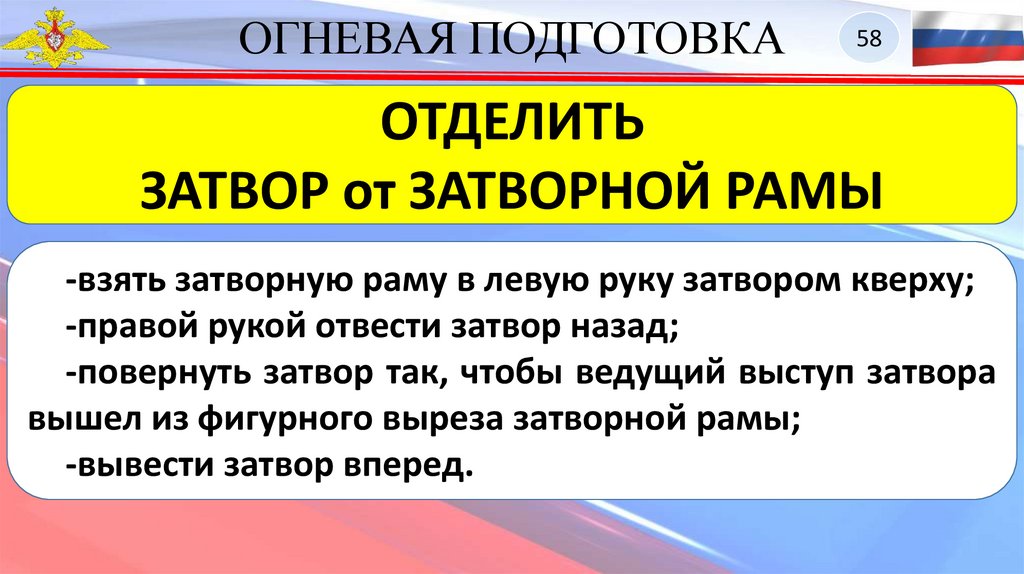

ОТДЕЛИТЬ
ЗАТВОР от ЗАТВОРНОЙ РАМЫ
-взять затворную раму в левую руку затвором кверху;
-правой рукой отвести затвор назад;
-повернуть затвор так, чтобы ведущий выступ затвора
вышел из фигурного выреза затворной рамы;
-вывести затвор вперед.

59.

ОГНЕВАЯ ПОДГОТОВКА
59
ОТДЕЛИТЬ
ЗАТВОР от ЗАТВОРНОЙ РАМЫ

60.

ОГНЕВАЯ ПОДГОТОВКА
60

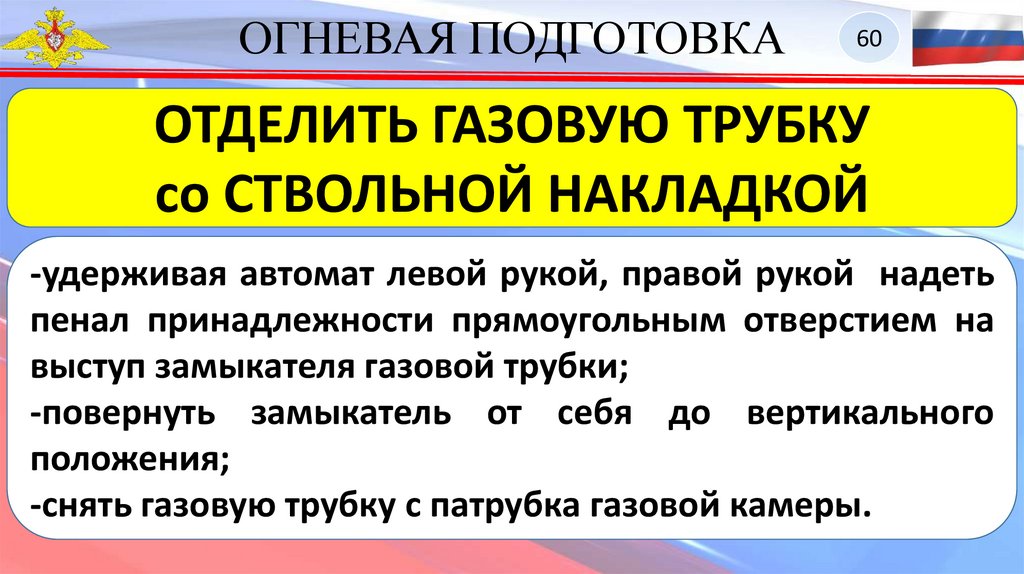

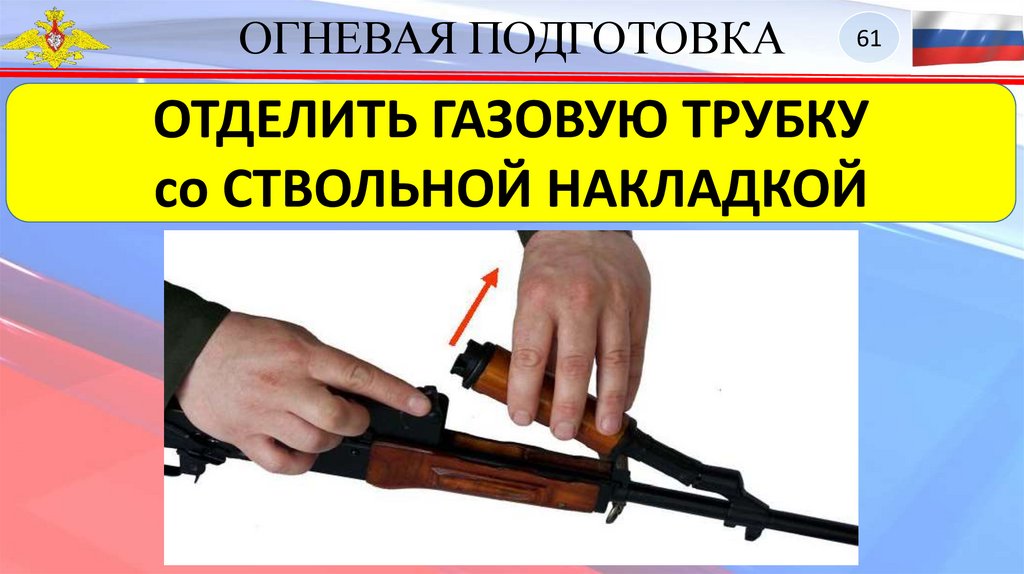

ОТДЕЛИТЬ ГАЗОВУЮ ТРУБКУ
со СТВОЛЬНОЙ НАКЛАДКОЙ
-удерживая автомат левой рукой, правой рукой надеть
пенал принадлежности прямоугольным отверстием на
выступ замыкателя газовой трубки;
-повернуть замыкатель от себя до вертикального
положения;
-снять газовую трубку с патрубка газовой камеры.

61.

ОГНЕВАЯ ПОДГОТОВКА
61
ОТДЕЛИТЬ ГАЗОВУЮ ТРУБКУ
со СТВОЛЬНОЙ НАКЛАДКОЙ

62.

ОГНЕВАЯ ПОДГОТОВКА
62

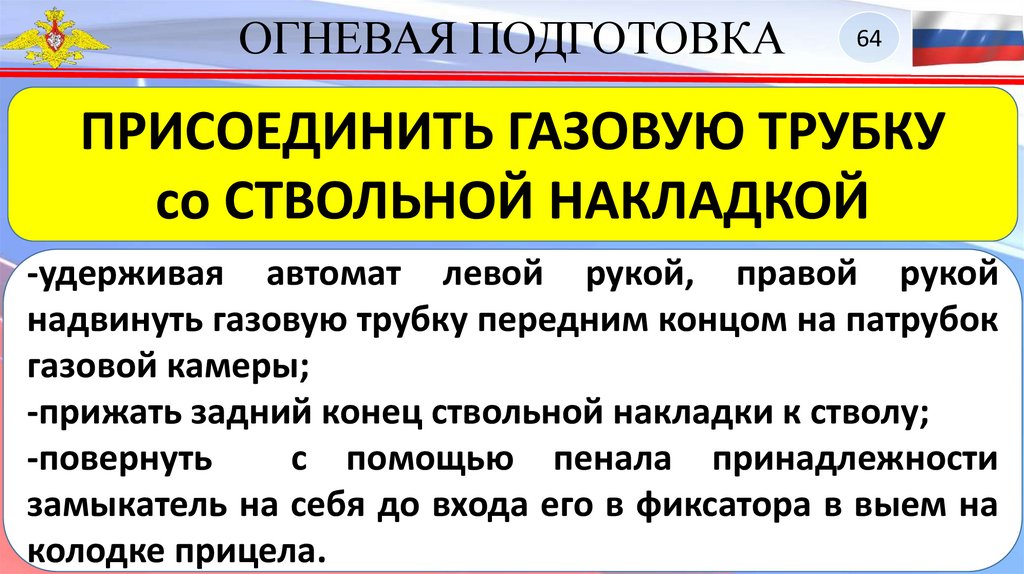

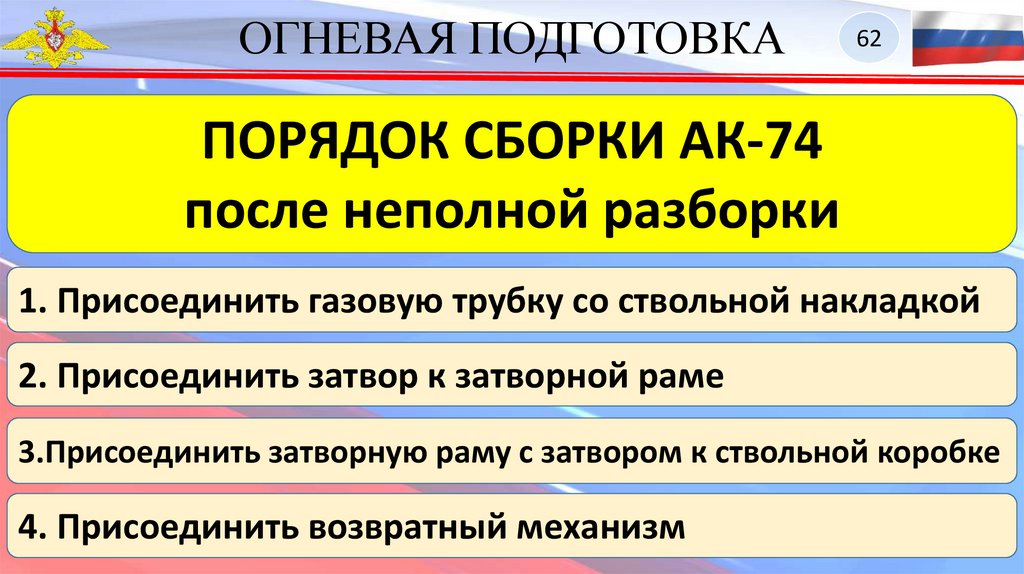

ПОРЯДОК СБОРКИ АК-74
после неполной разборки

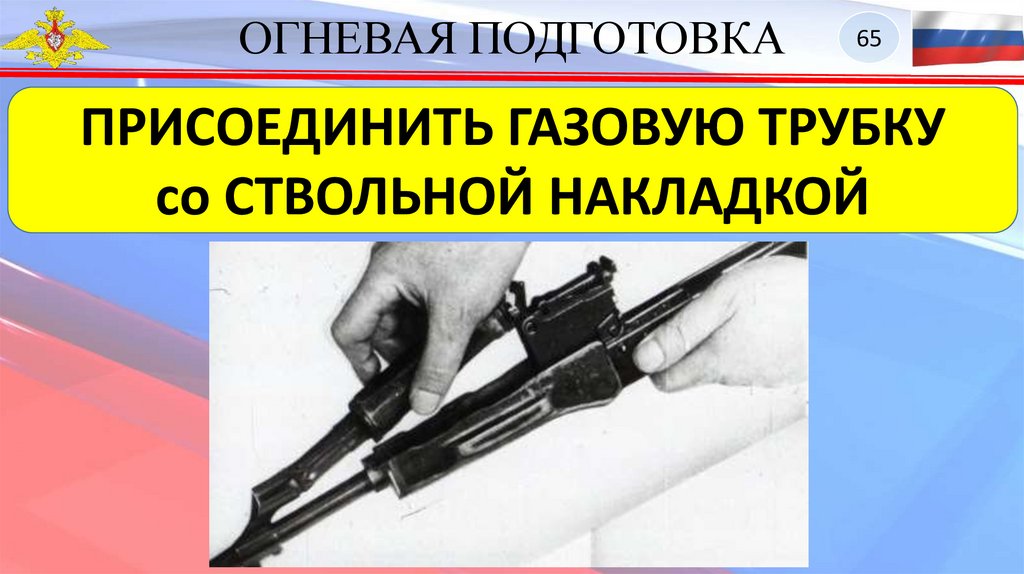

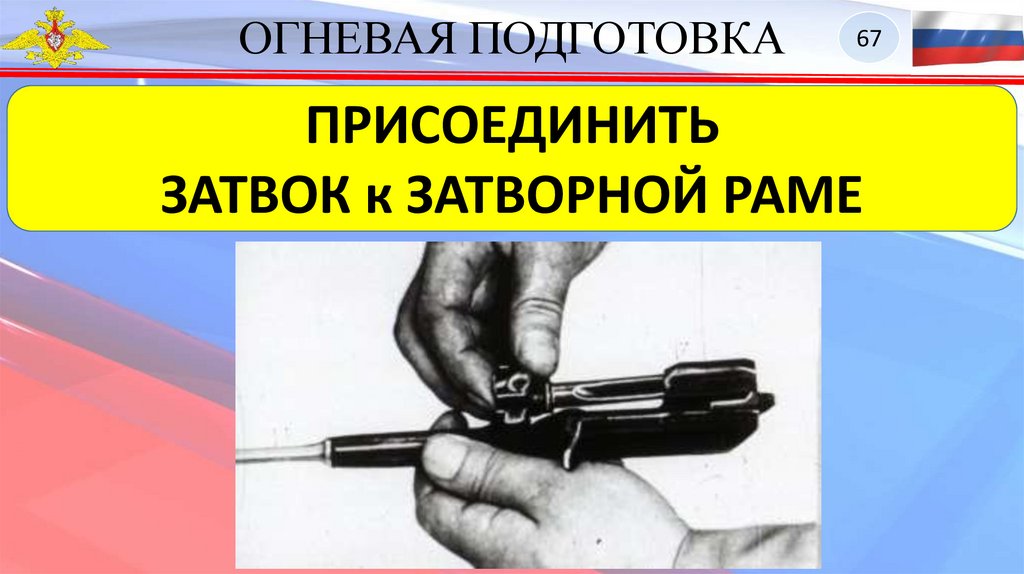

1. Присоединить газовую трубку со ствольной накладкой

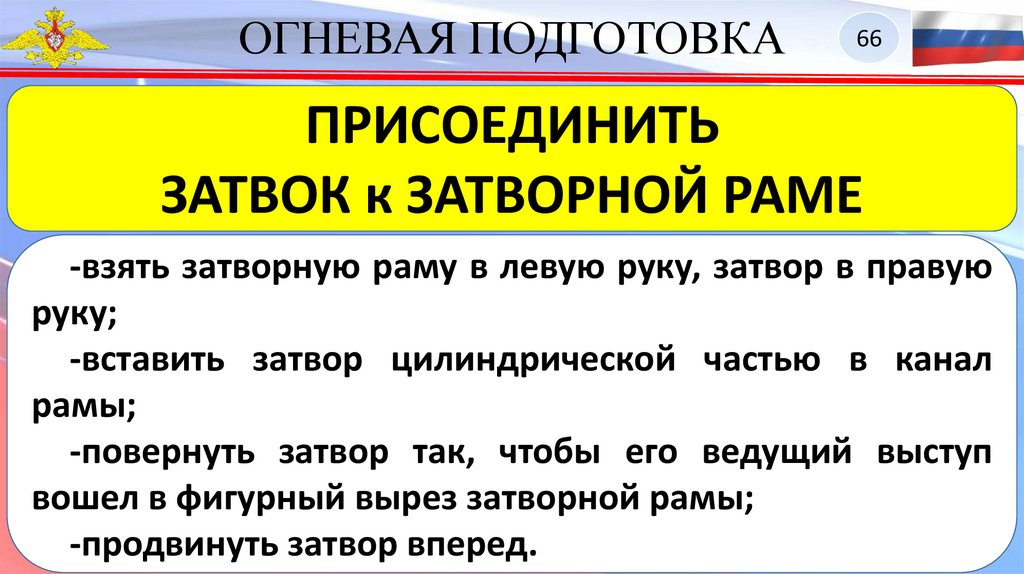

2. Присоединить затвор к затворной раме
3.Присоединить затворную раму с затвором к ствольной коробке

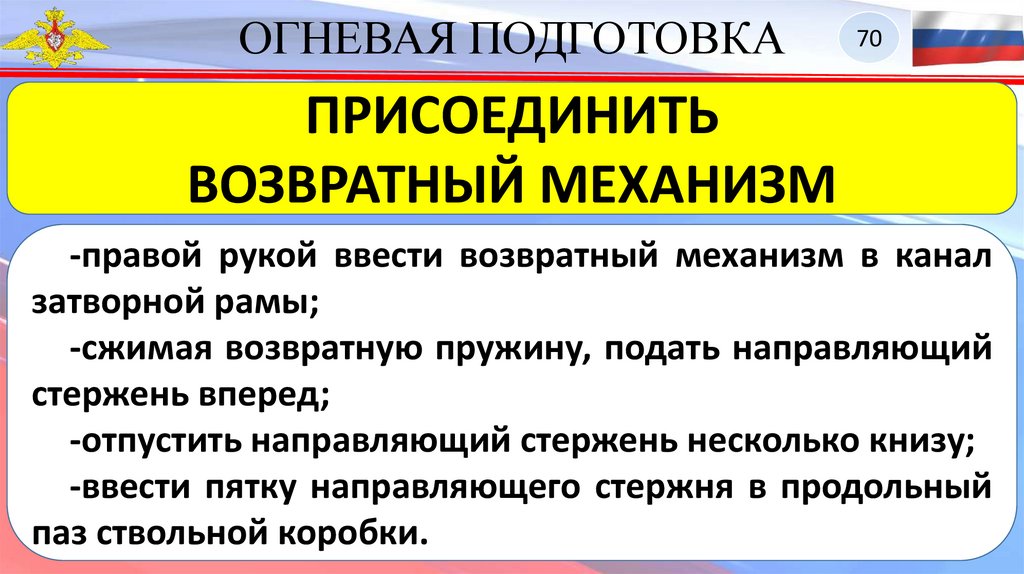

4. Присоединить возвратный механизм

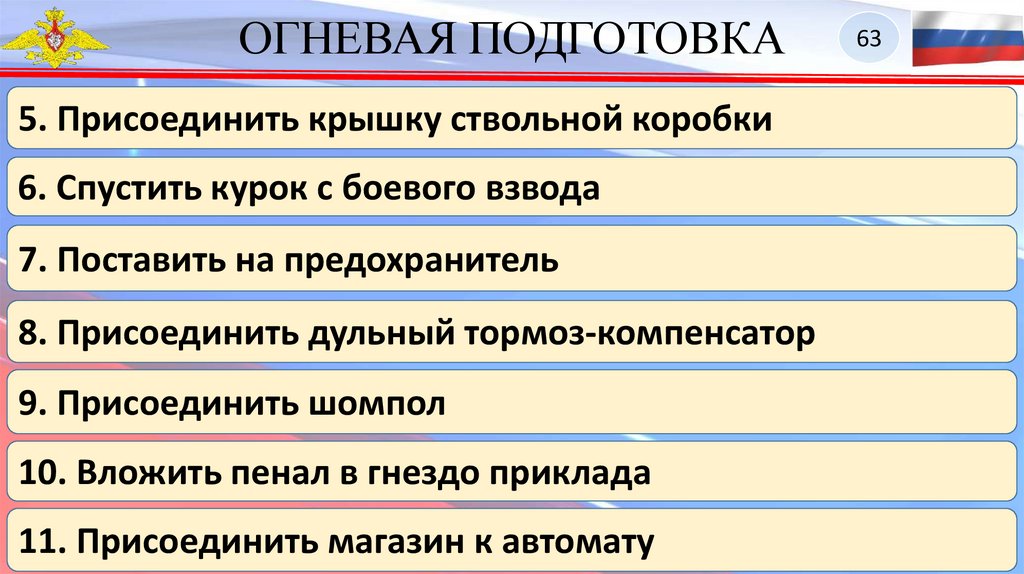

63.

ОГНЕВАЯ ПОДГОТОВКА

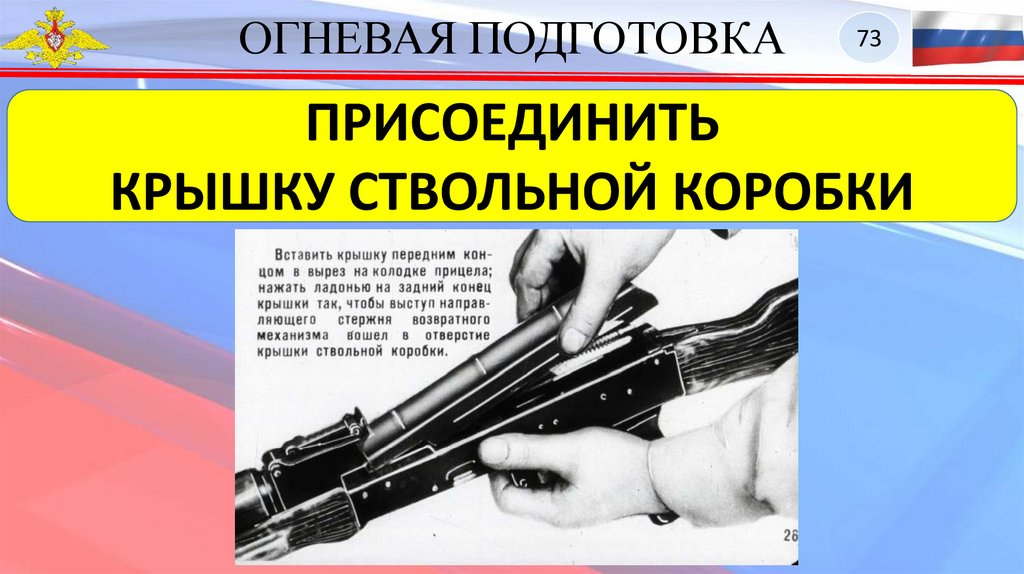

5. Присоединить крышку ствольной коробки

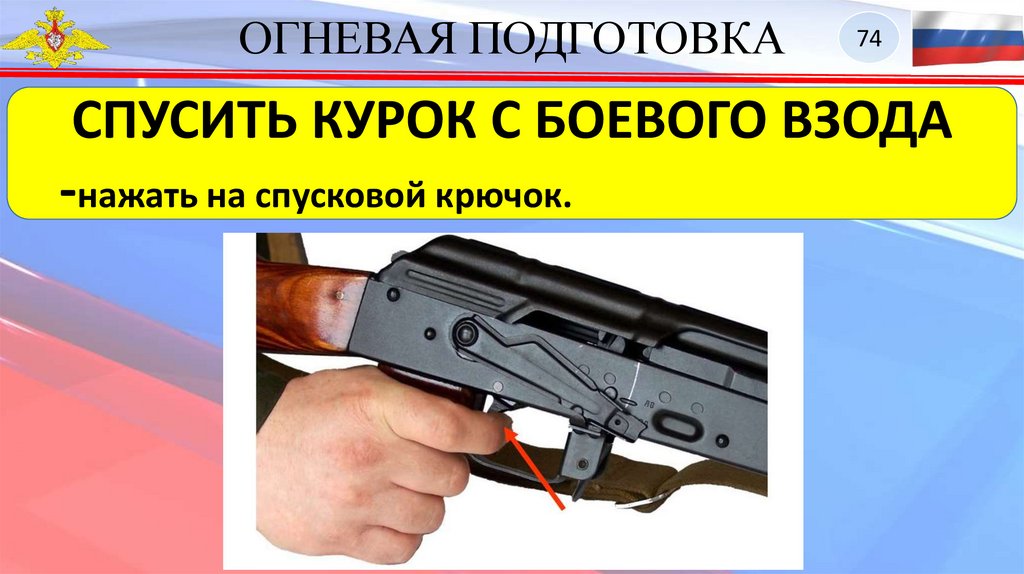

6. Спустить курок с боевого взвода

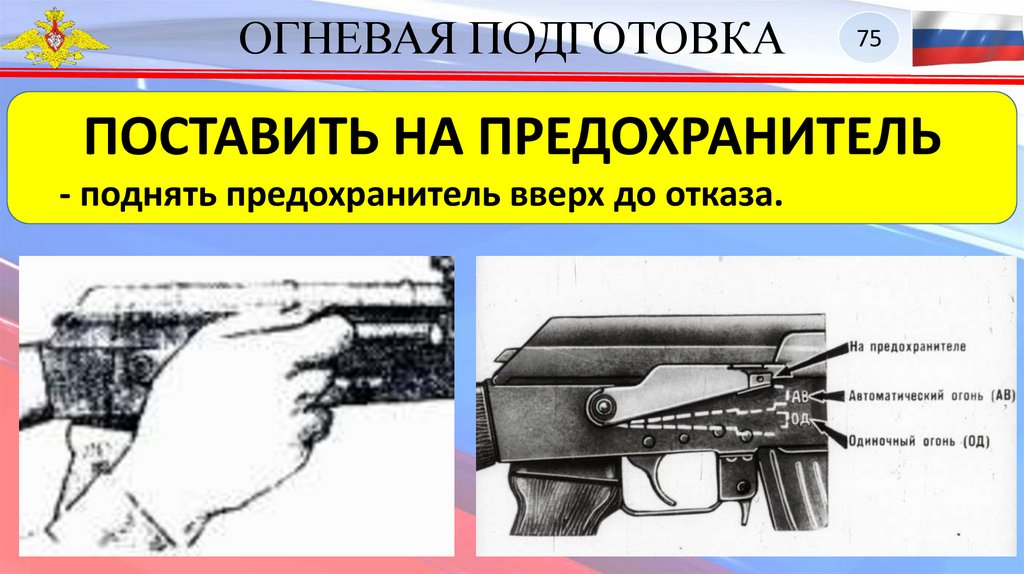

7. Поставить на предохранитель
8. Присоединить дульный тормоз-компенсатор

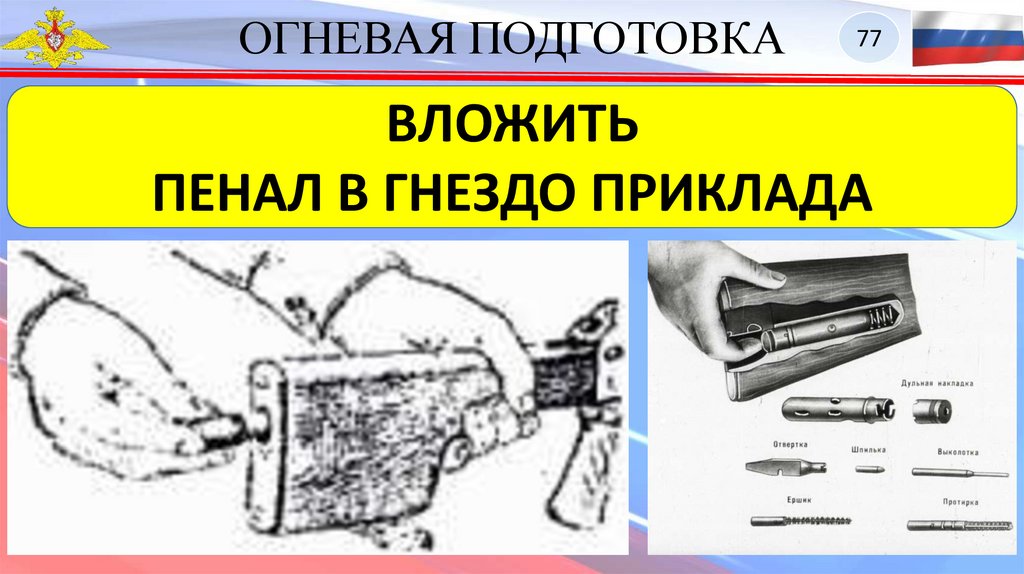

9. Присоединить шомпол
10. Вложить пенал в гнездо приклада

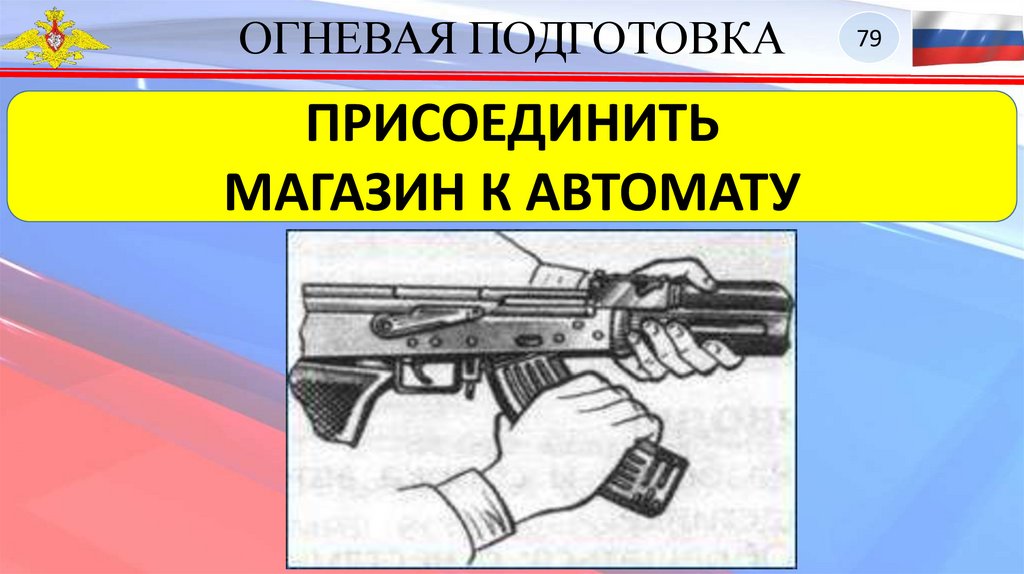

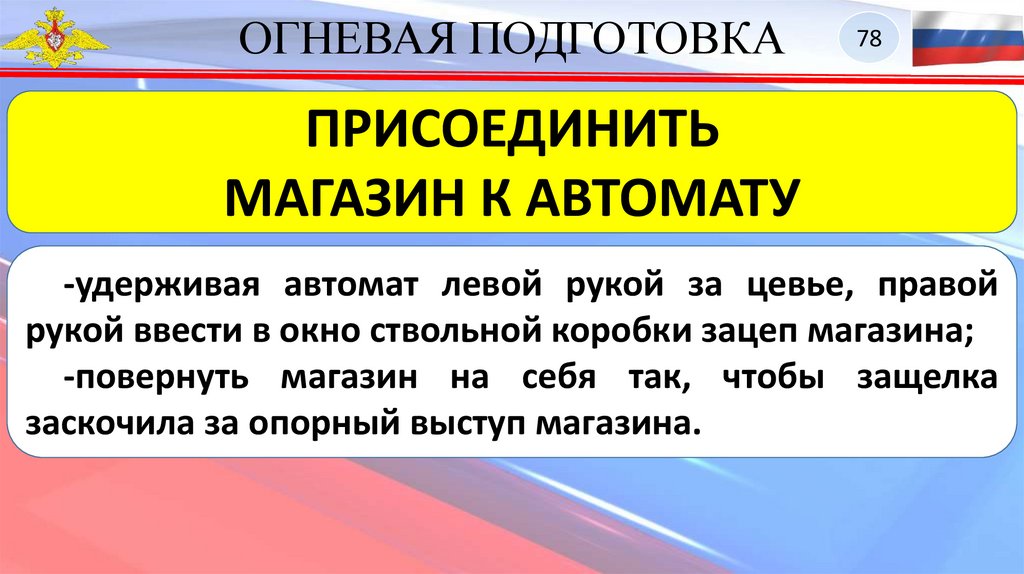

11. Присоединить магазин к автомату
63

64.

ОГНЕВАЯ ПОДГОТОВКА
64
ПРИСОЕДИНИТЬ ГАЗОВУЮ ТРУБКУ
со СТВОЛЬНОЙ НАКЛАДКОЙ
-удерживая автомат левой рукой, правой рукой
надвинуть газовую трубку передним концом на патрубок
газовой камеры;
-прижать задний конец ствольной накладки к стволу;
-повернуть
с помощью пенала принадлежности
замыкатель на себя до входа его в фиксатора в выем на
колодке прицела.

65.

ОГНЕВАЯ ПОДГОТОВКА
65
ПРИСОЕДИНИТЬ ГАЗОВУЮ ТРУБКУ
со СТВОЛЬНОЙ НАКЛАДКОЙ

66.

ОГНЕВАЯ ПОДГОТОВКА
66
ПРИСОЕДИНИТЬ
ЗАТВОК к ЗАТВОРНОЙ РАМЕ
-взять затворную раму в левую руку, затвор в правую
руку;
-вставить затвор цилиндрической частью в канал
рамы;
-повернуть затвор так, чтобы его ведущий выступ
вошел в фигурный вырез затворной рамы;
-продвинуть затвор вперед.

67.

ОГНЕВАЯ ПОДГОТОВКА
67
ПРИСОЕДИНИТЬ
ЗАТВОК к ЗАТВОРНОЙ РАМЕ

68.

ОГНЕВАЯ ПОДГОТОВКА
68

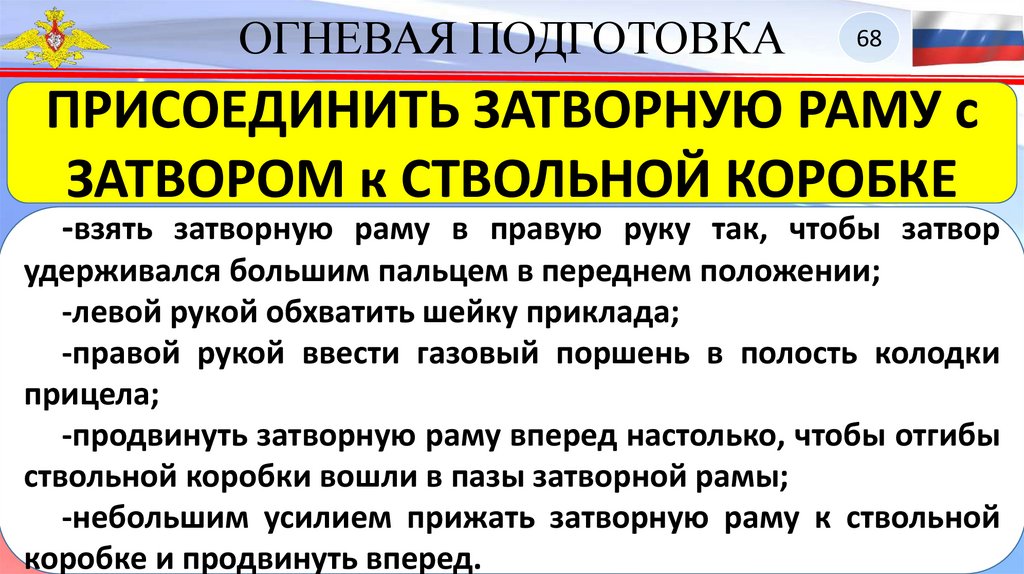

ПРИСОЕДИНИТЬ ЗАТВОРНУЮ РАМУ с
ЗАТВОРОМ к СТВОЛЬНОЙ КОРОБКЕ
-взять затворную раму в правую руку так, чтобы затвор
удерживался большим пальцем в переднем положении;
-левой рукой обхватить шейку приклада;
-правой рукой ввести газовый поршень в полость колодки
прицела;
-продвинуть затворную раму вперед настолько, чтобы отгибы
ствольной коробки вошли в пазы затворной рамы;
-небольшим усилием прижать затворную раму к ствольной
коробке и продвинуть вперед.

69.

ОГНЕВАЯ ПОДГОТОВКА
69
ПРИСОЕДИНИТЬ ЗАТВОРНУЮ РАМУ с
ЗАТВОРОМ к СТВОЛЬНОЙ КОРОБКЕ

70.

ОГНЕВАЯ ПОДГОТОВКА
70
ПРИСОЕДИНИТЬ
ВОЗВРАТНЫЙ МЕХАНИЗМ
-правой рукой ввести возвратный механизм в канал
затворной рамы;
-сжимая возвратную пружину, подать направляющий
стержень вперед;
-отпустить направляющий стержень несколько книзу;
-ввести пятку направляющего стержня в продольный
паз ствольной коробки.

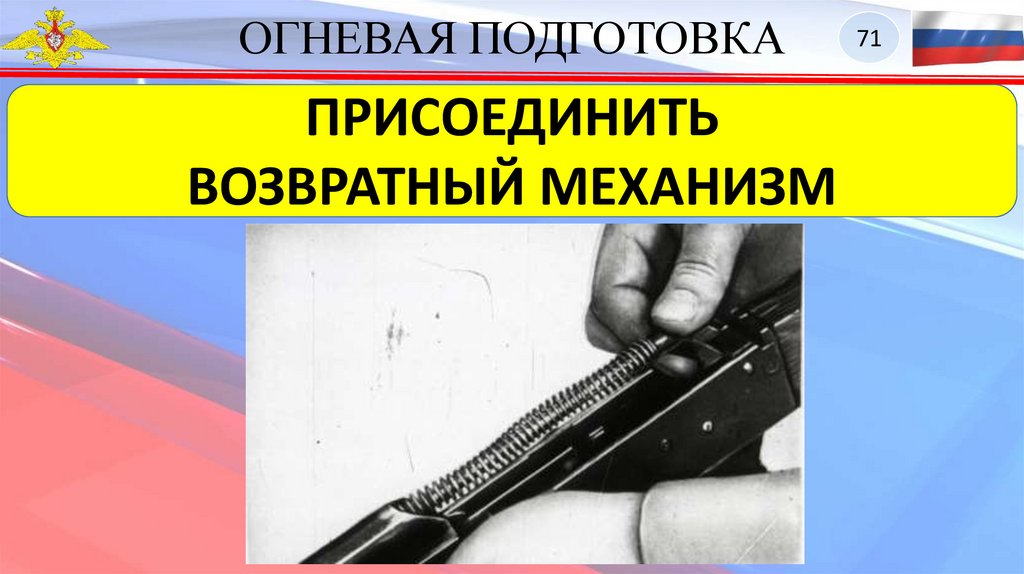

71.

ОГНЕВАЯ ПОДГОТОВКА
ПРИСОЕДИНИТЬ
ВОЗВРАТНЫЙ МЕХАНИЗМ
71

72.

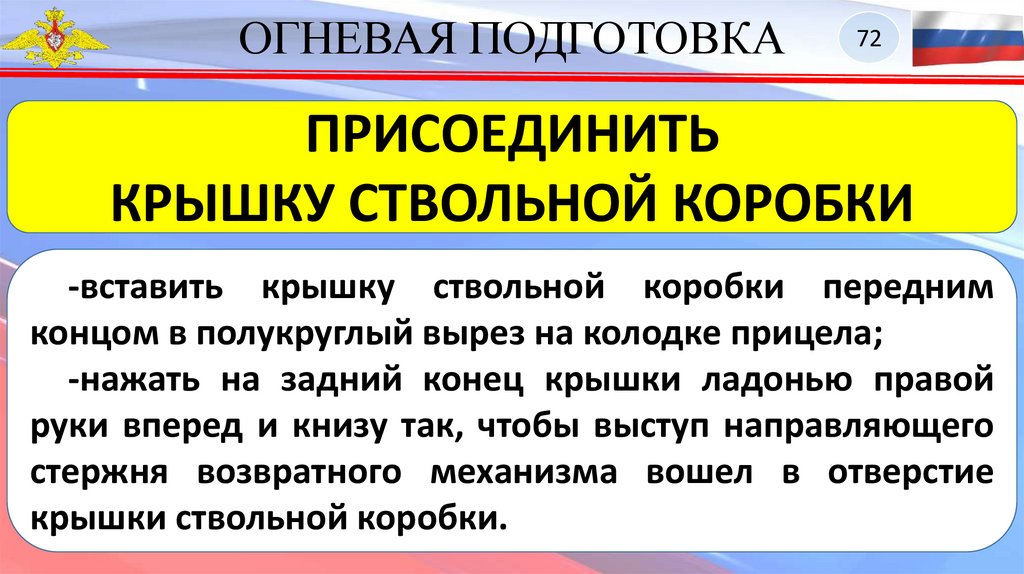

ОГНЕВАЯ ПОДГОТОВКА
72
ПРИСОЕДИНИТЬ
КРЫШКУ СТВОЛЬНОЙ КОРОБКИ
-вставить крышку ствольной коробки передним
концом в полукруглый вырез на колодке прицела;
-нажать на задний конец крышки ладонью правой
руки вперед и книзу так, чтобы выступ направляющего
стержня возвратного механизма вошел в отверстие
крышки ствольной коробки.
