Приборы оптической разведки. Лазерный прибор разведки ЛПР

1.

Тема 1. Приборы оптической
разведки.
Занятие 7: Лазерный прибор
разведки ЛПР.

2.

2

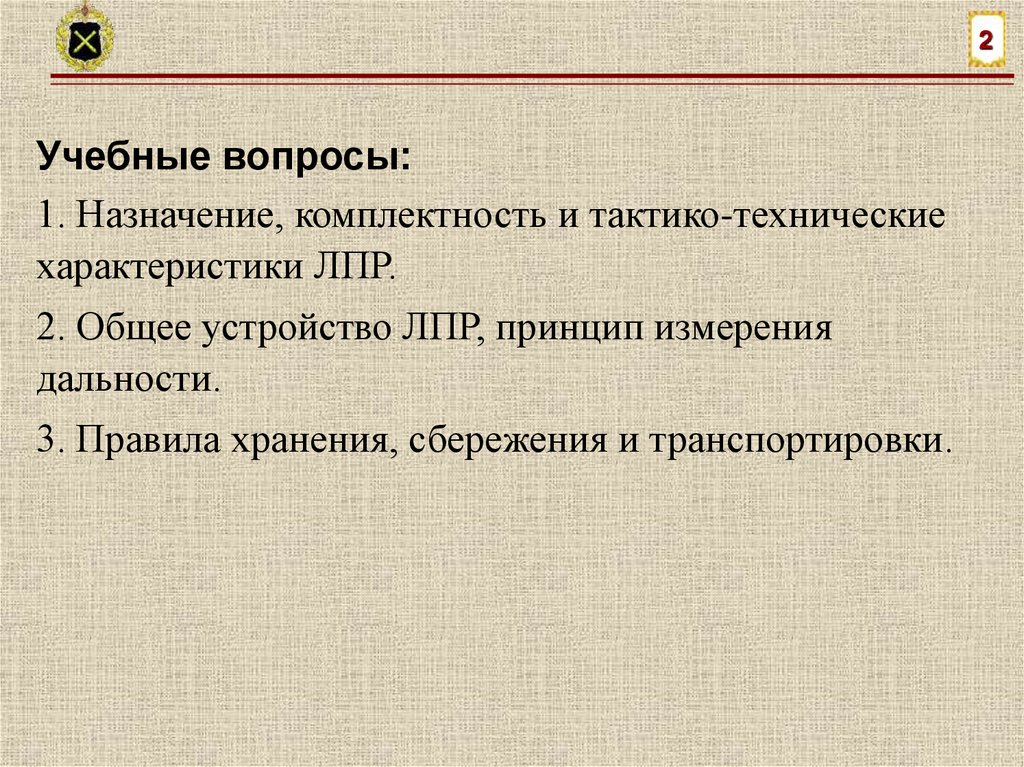

Учебные вопросы:
1. Назначение, комплектность и тактико-технические
характеристики ЛПР.
2. Общее устройство ЛПР, принцип измерения
дальности.
3. Правила хранения, сбережения и транспортировки.

3.

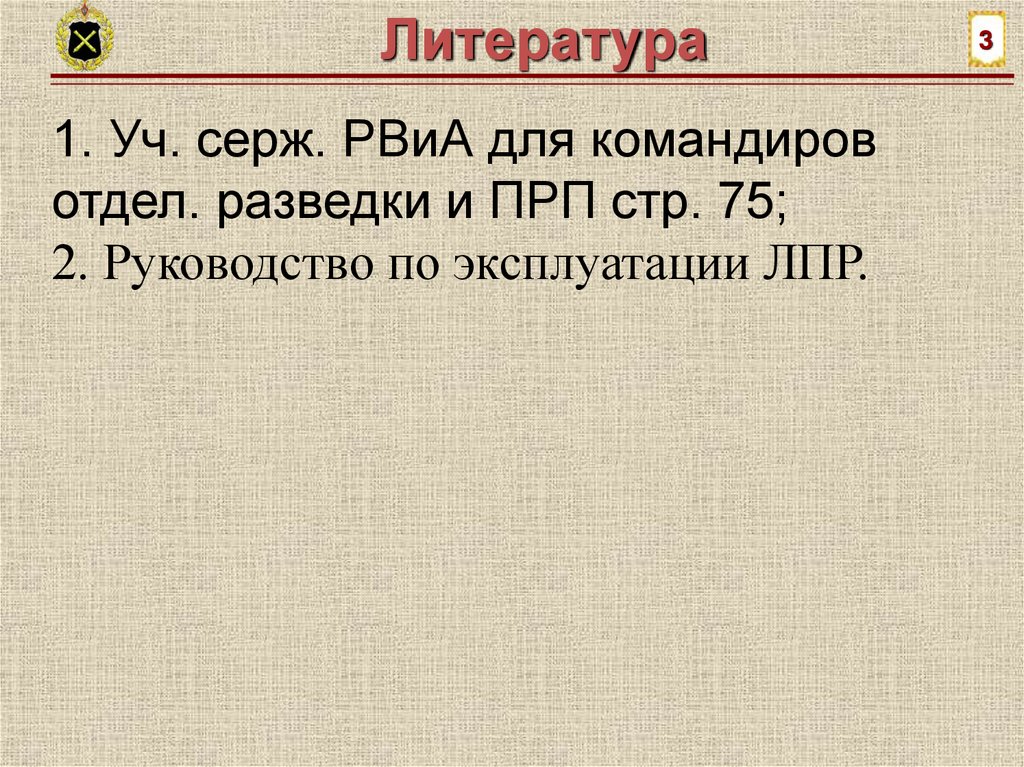

Литература
1. Уч. серж. РВиА для командиров
отдел. разведки и ПРП стр. 75;
2. Руководство по эксплуатации ЛПР.
3

4.

1 Учебный вопрос.
Назначение, комплектность и тактико технические характеристики ЛПР.
4

5.

Лазерный прибор разведки ЛПР-1
предназначен для:
- наблюдения за местностью;
- измерения дальности до цели и до разрывов
снарядов;
- измерения горизонтальных углов и магнитных
азимутов;
- измерения вертикальных углов и углов места;
- преобразования
полярных координат в
прямоугольные.
5

6.

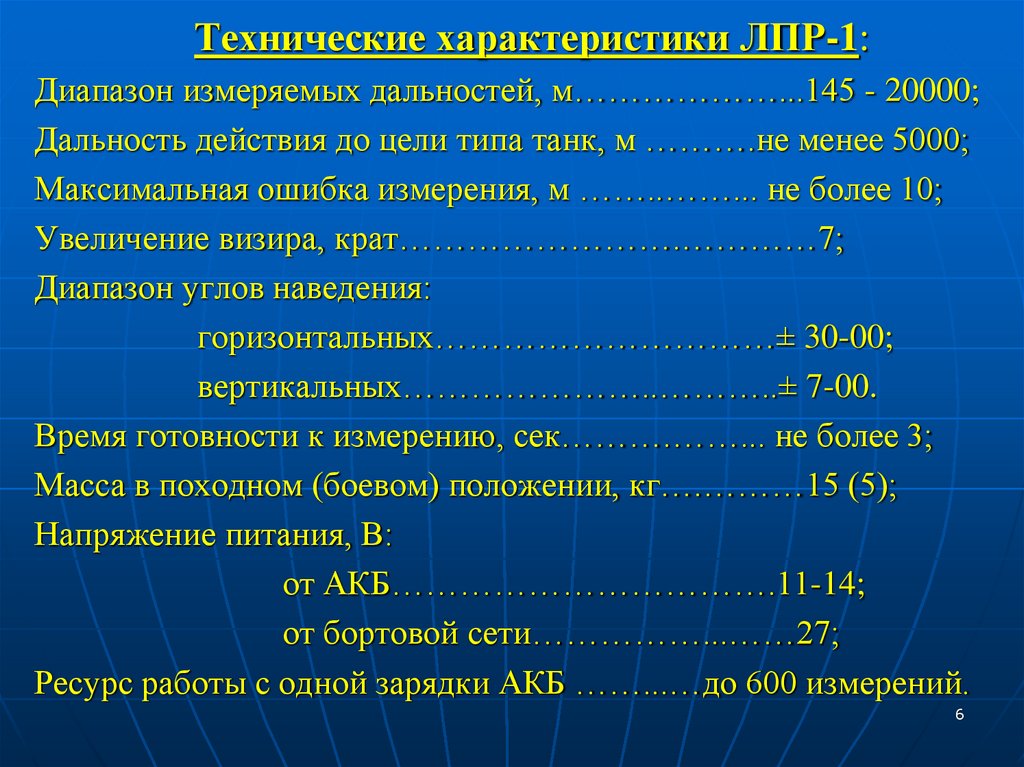

Технические характеристики ЛПР-1:
Диапазон измеряемых дальностей, м………………...145 - 20000;
Дальность действия до цели типа танк, м ……….не менее 5000;
Максимальная ошибка измерения, м ……..……... не более 10;
Увеличение визира, крат…………………….…………7;
Диапазон углов наведения:
горизонтальных…………………………± 30-00;
вертикальных…………………..………..± 7-00.
Время готовности к измерению, сек……….……... не более 3;
Масса в походном (боевом) положении, кг….………15 (5);
Напряжение питания, В:
от АКБ…………………………….11-14;
от бортовой сети……………...……27;
Ресурс работы с одной зарядки АКБ ……...…до 600 измерений.
6

7.

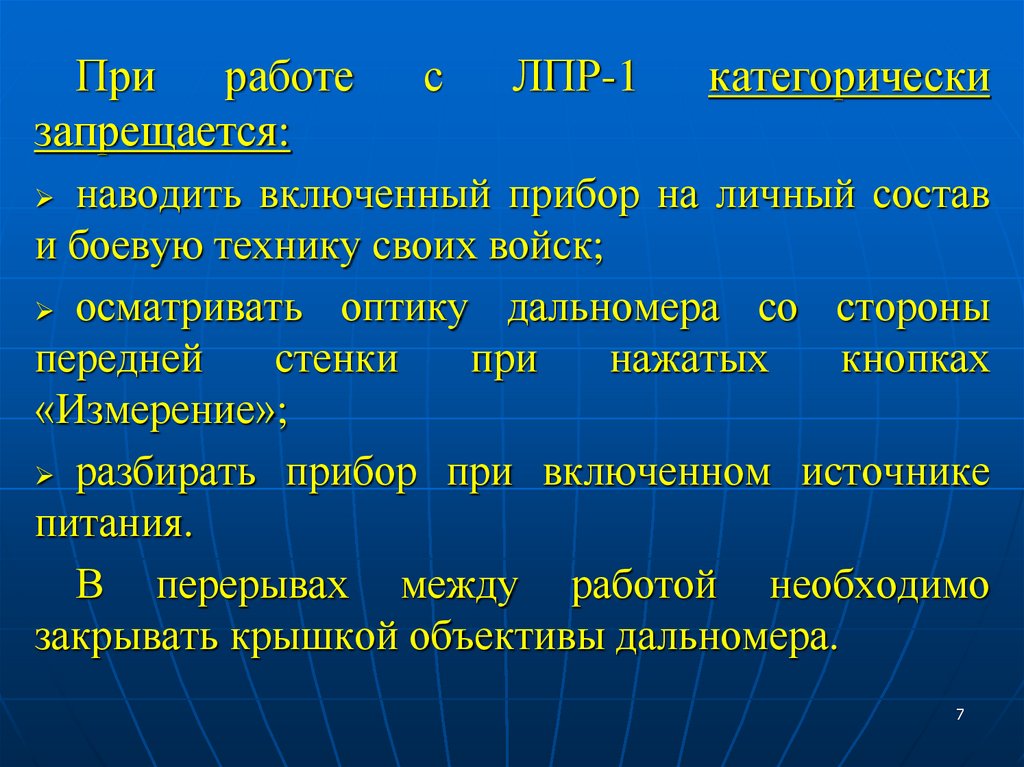

При
работе
запрещается:
с
ЛПР-1
категорически
наводить включенный прибор на личный состав
и боевую технику своих войск;
осматривать оптику дальномера со стороны
передней
стенки
при
нажатых
кнопках
«Измерение»;
разбирать прибор при включенном источнике
питания.
В перерывах между работой необходимо
закрывать крышкой объективы дальномера.
7

8.

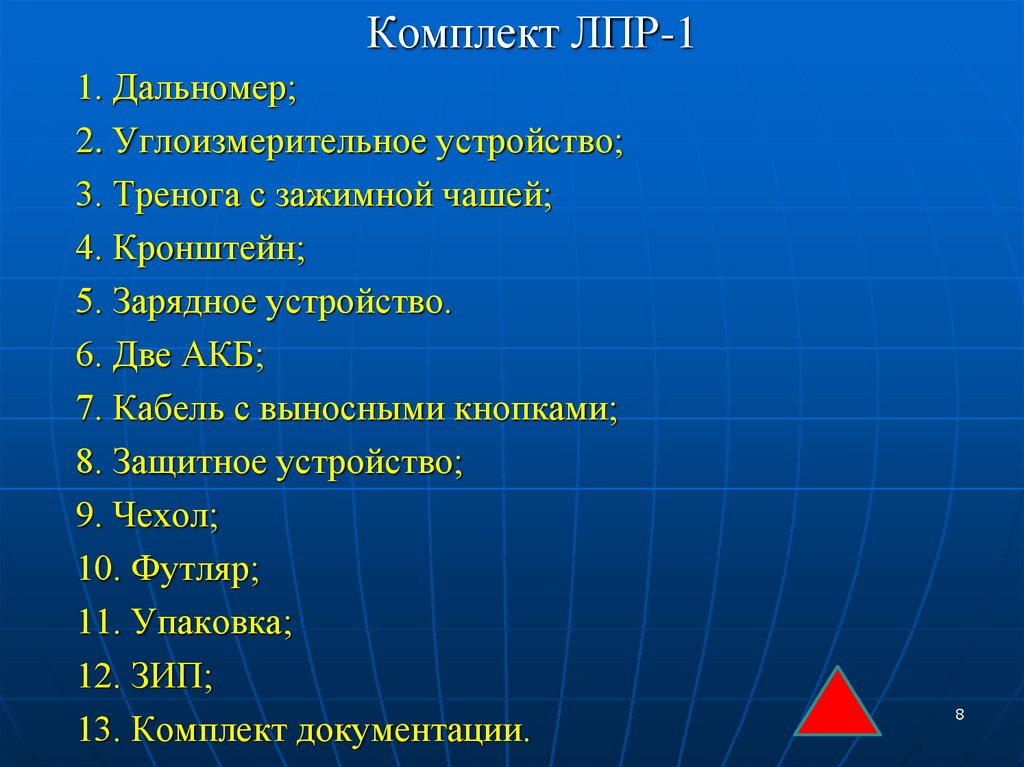

Комплект ЛПР-1
1. Дальномер;
2. Углоизмерительное устройство;
3. Тренога с зажимной чашей;
4. Кронштейн;
5. Зарядное устройство.
6. Две АКБ;
7. Кабель с выносными кнопками;
8. Защитное устройство;
9. Чехол;
10. Футляр;
11. Упаковка;
12. ЗИП;
13. Комплект документации.
8

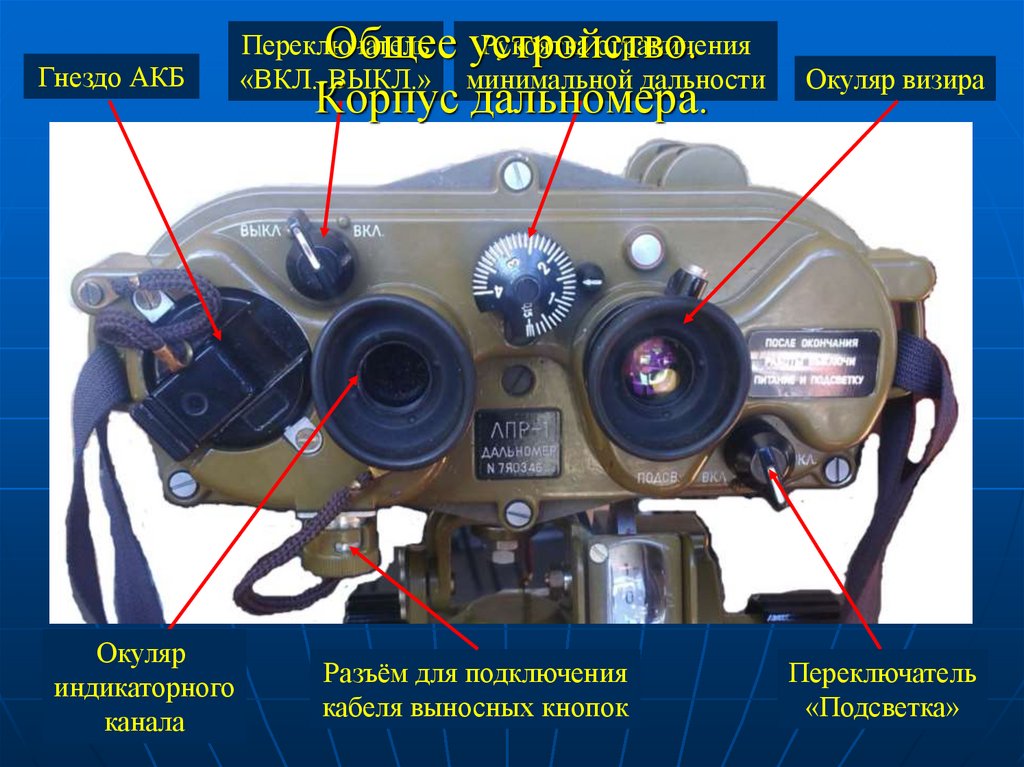

9. Общее устройство. Корпус дальномера.

Гнездо АКБ
Окуляр
индикаторного
канала
Переключатель
Рукоятка ограничения
Общее устройство.
«ВКЛ.-ВЫКЛ.» минимальной дальности
Корпус дальномера.
Окуляр визира
Разъём для подключения
кабеля выносных кнопок
Переключатель
«Подсветка»

10.

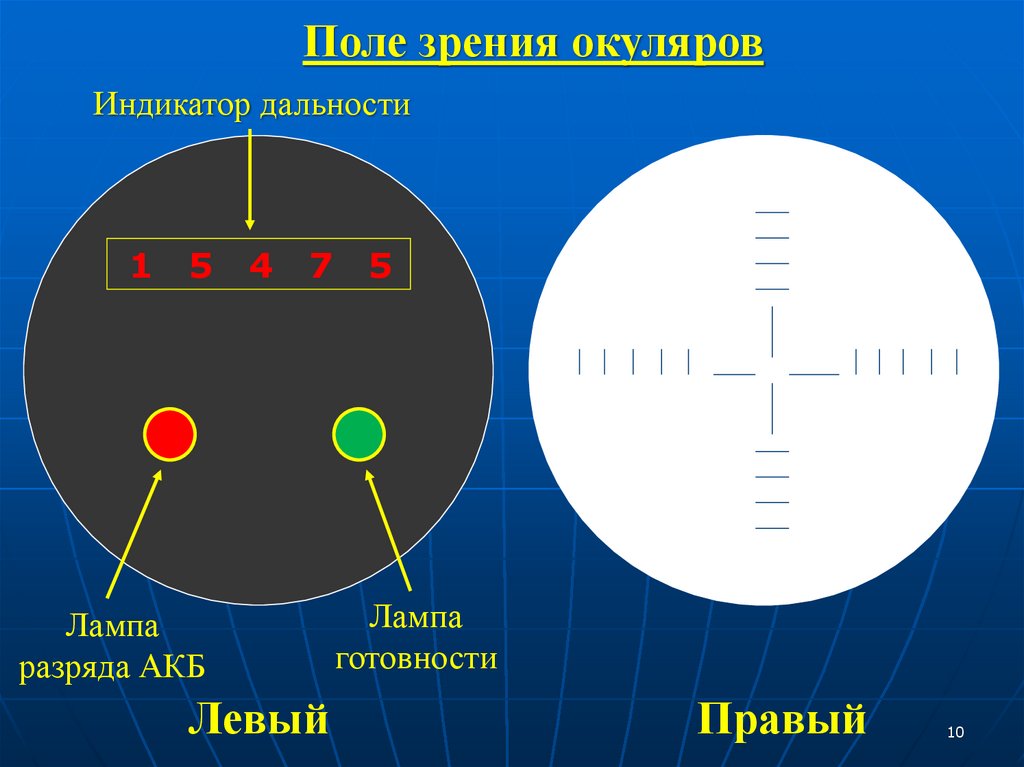

Поле зрения окуляров
Индикатор дальности
1
5
4
7
Лампа
разряда АКБ
Левый
5
Лампа
готовности
Правый
10

11.

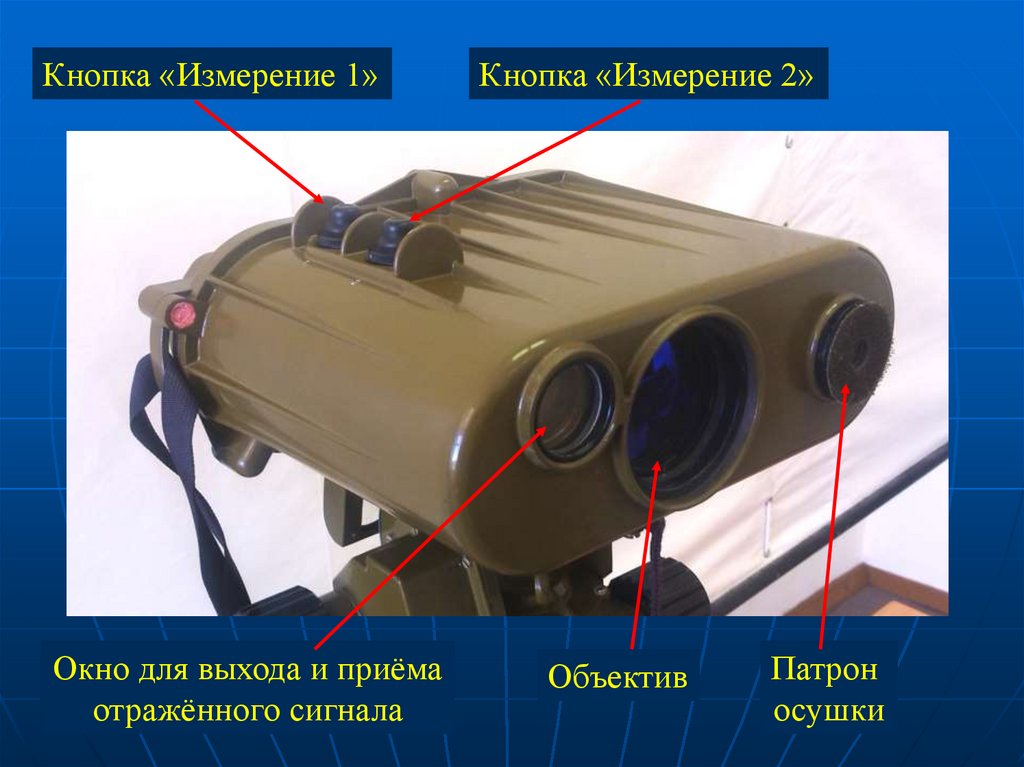

Кнопка «Измерение 1»
Окно для выхода и приёма
отражённого сигнала
Кнопка «Измерение 2»
Объектив
Патрон
осушки

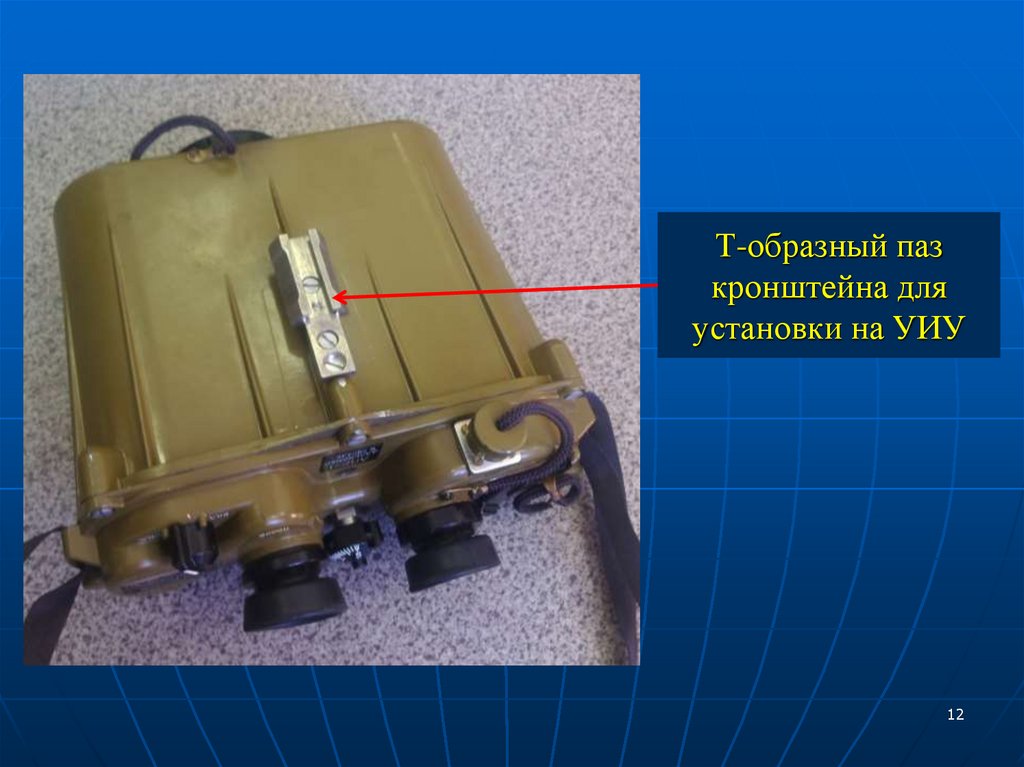

12. Т-образный паз кронштейна для установки на УИУ

12

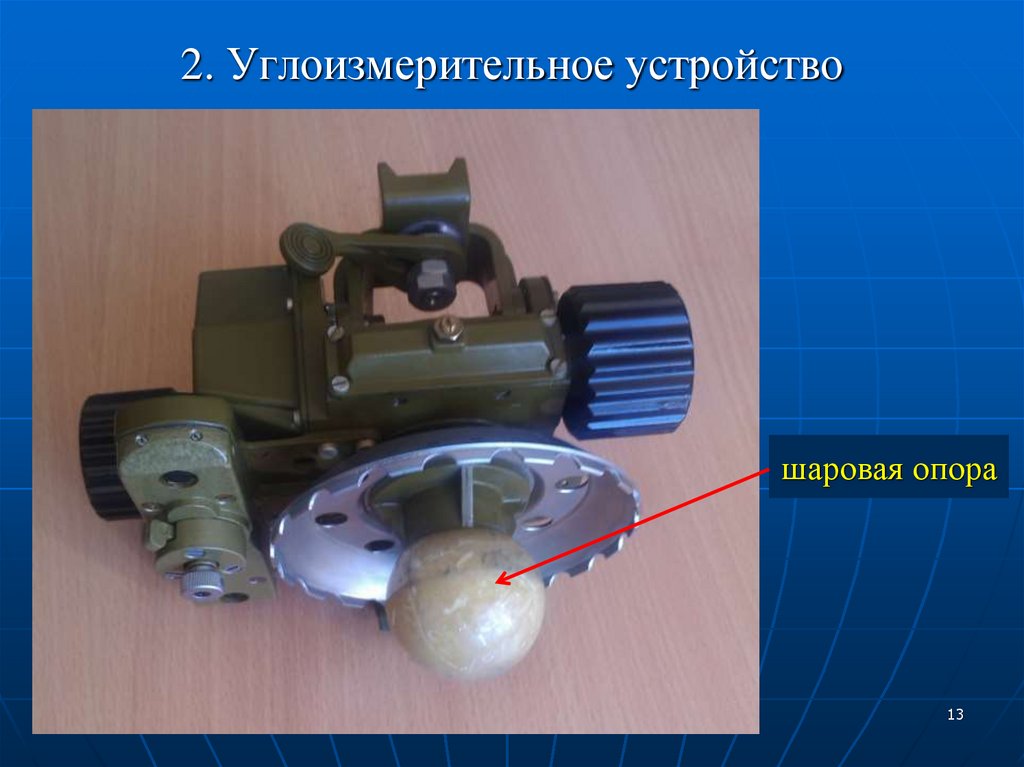

13. шаровая опора

2. Углоизмерительное устройство
шаровая опора
13

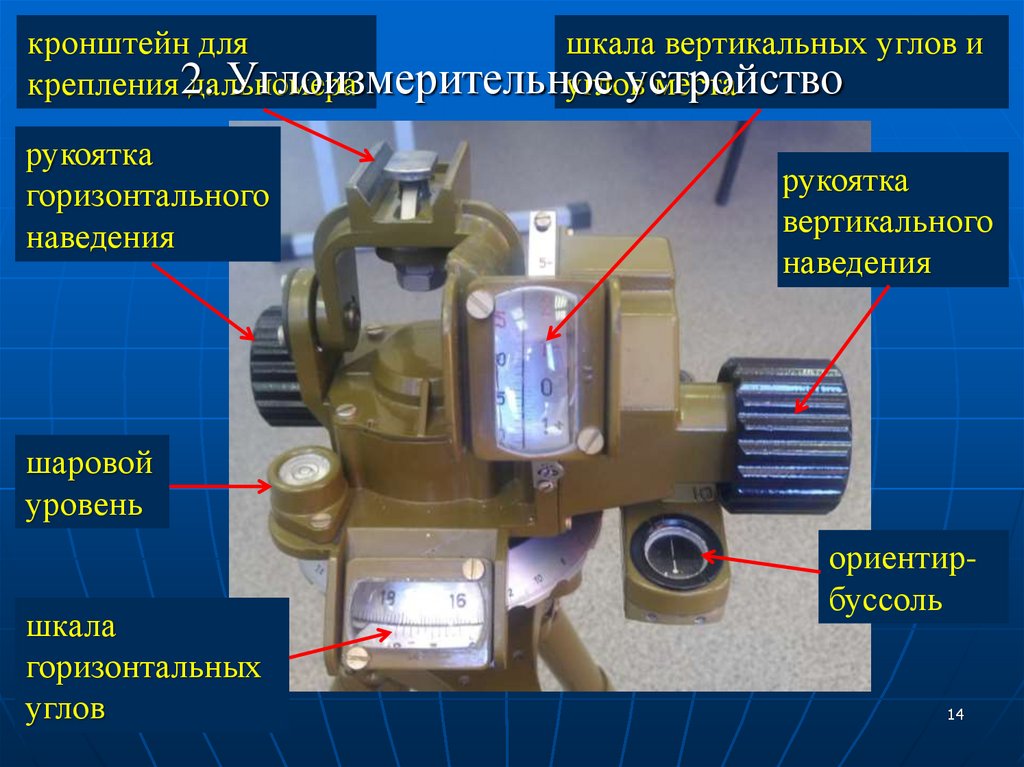

14. 2. Углоизмерительное устройство

кронштейн для
шкала вертикальных углов и
Углоизмерительное
устройство
крепления 2.
дальномера
углов
места
рукоятка
горизонтального
наведения
рукоятка
вертикального
наведения
шаровой
уровень
шкала
горизонтальных
углов
ориентирбуссоль
14

15.

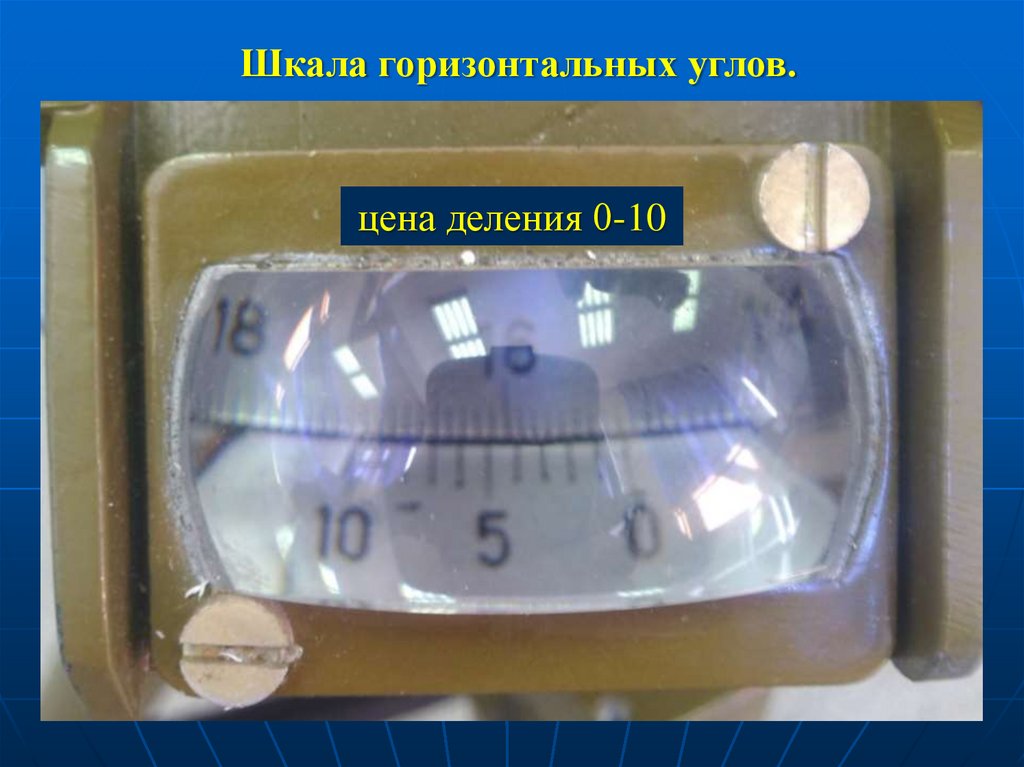

Шкала горизонтальных углов.
цена деления 0-10
15

16.

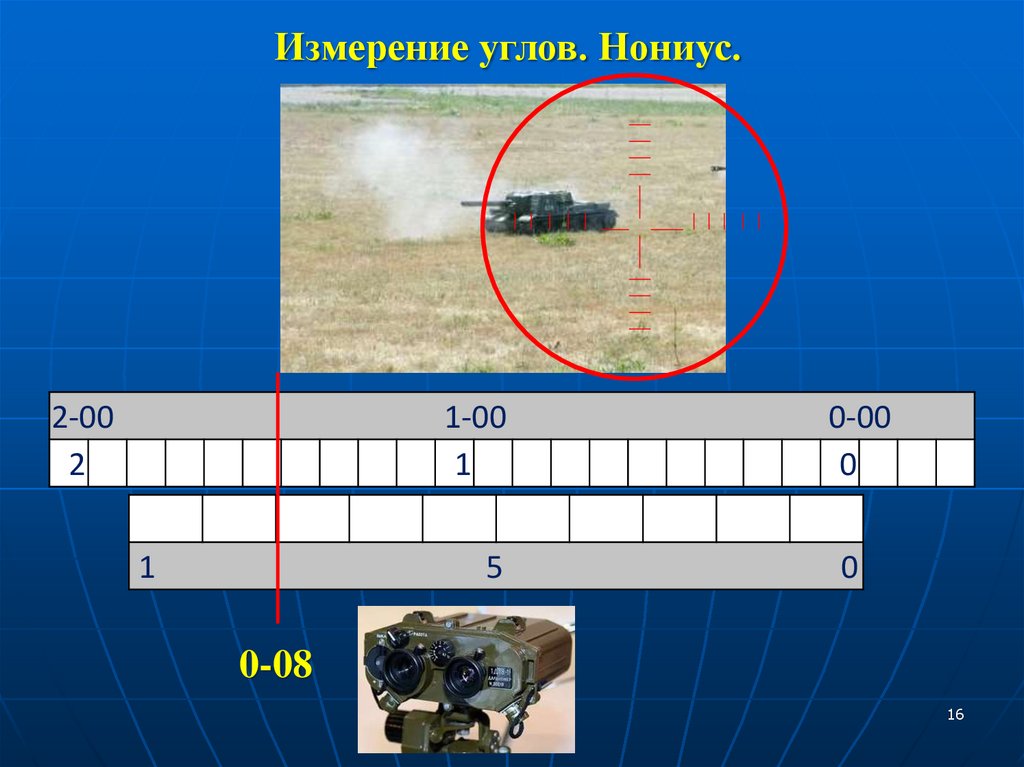

Измерение углов. Нониус.
2-00
2
1
1-00
1
0-00
0
5
0
0-08
16

17.

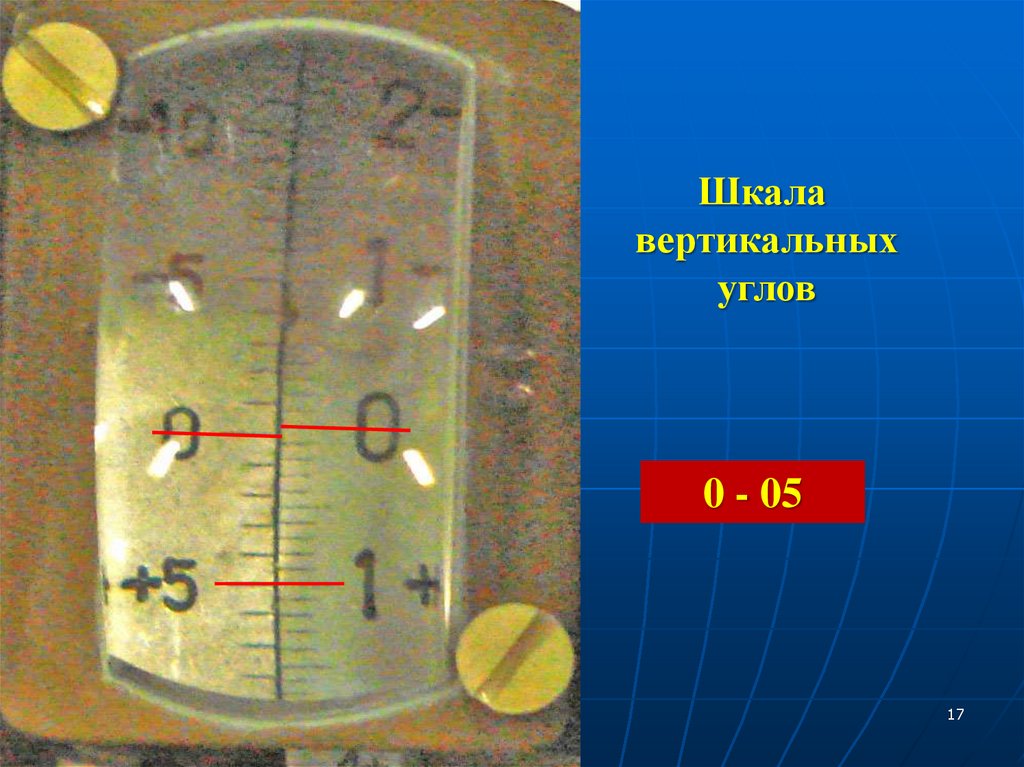

Шкала
вертикальных
углов
0 - 05
17

18.

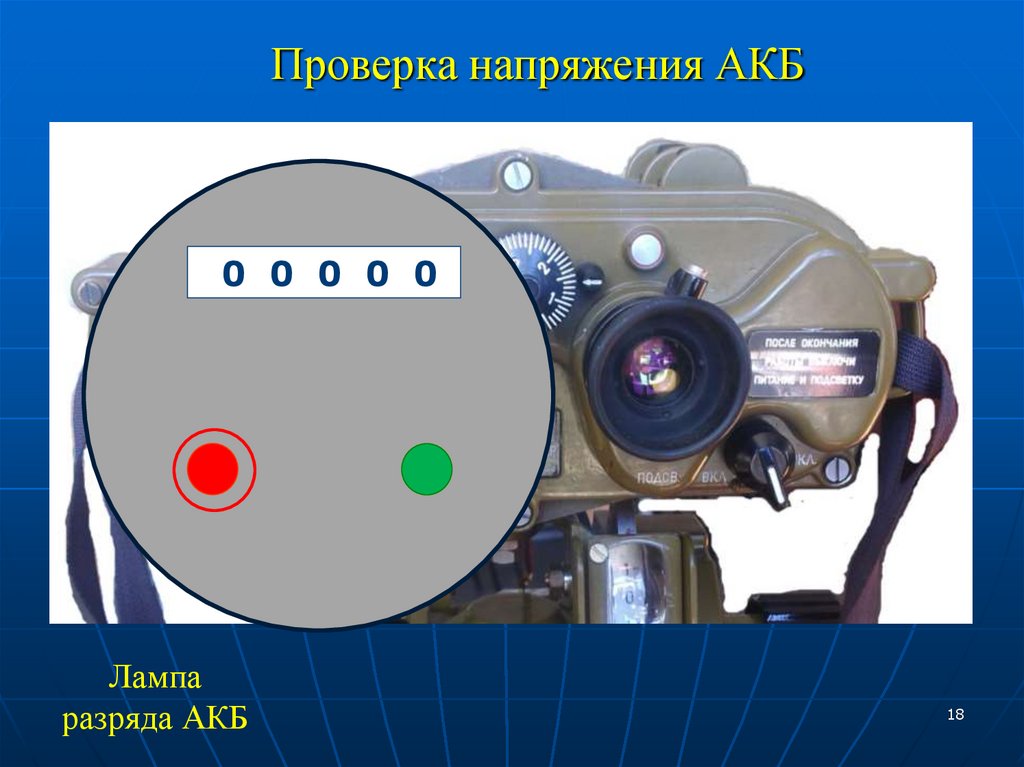

Проверка напряжения АКБ
0 0 0 0 0
Лампа
разряда АКБ
18

19.

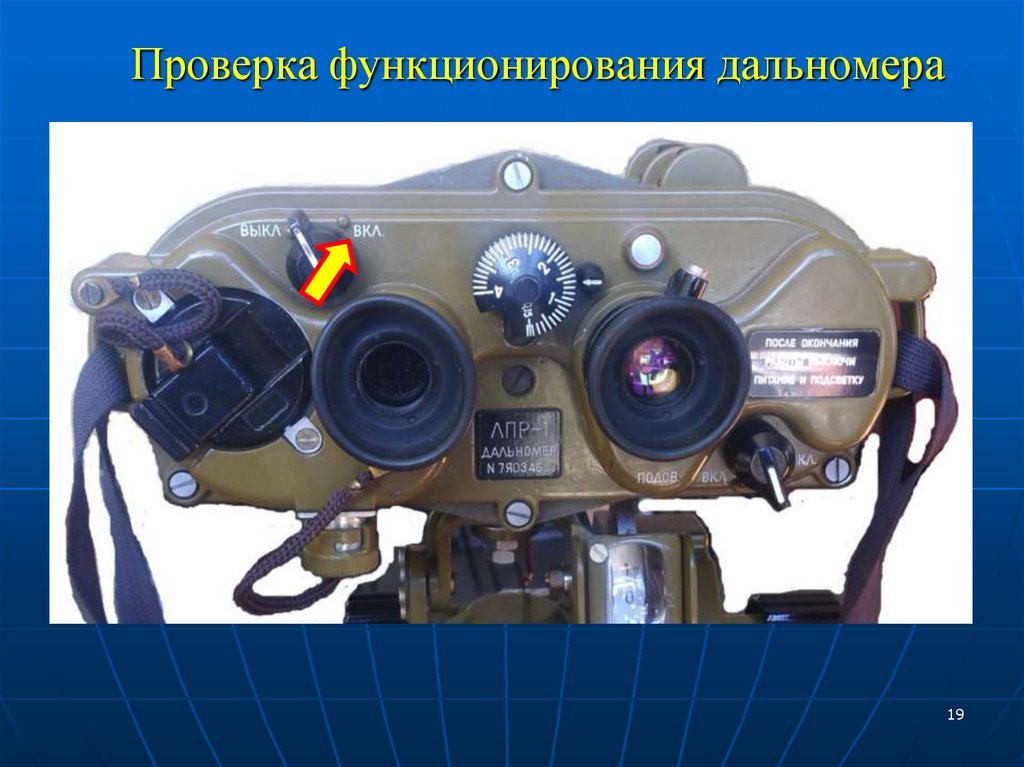

Проверка функционирования дальномера
19

20.

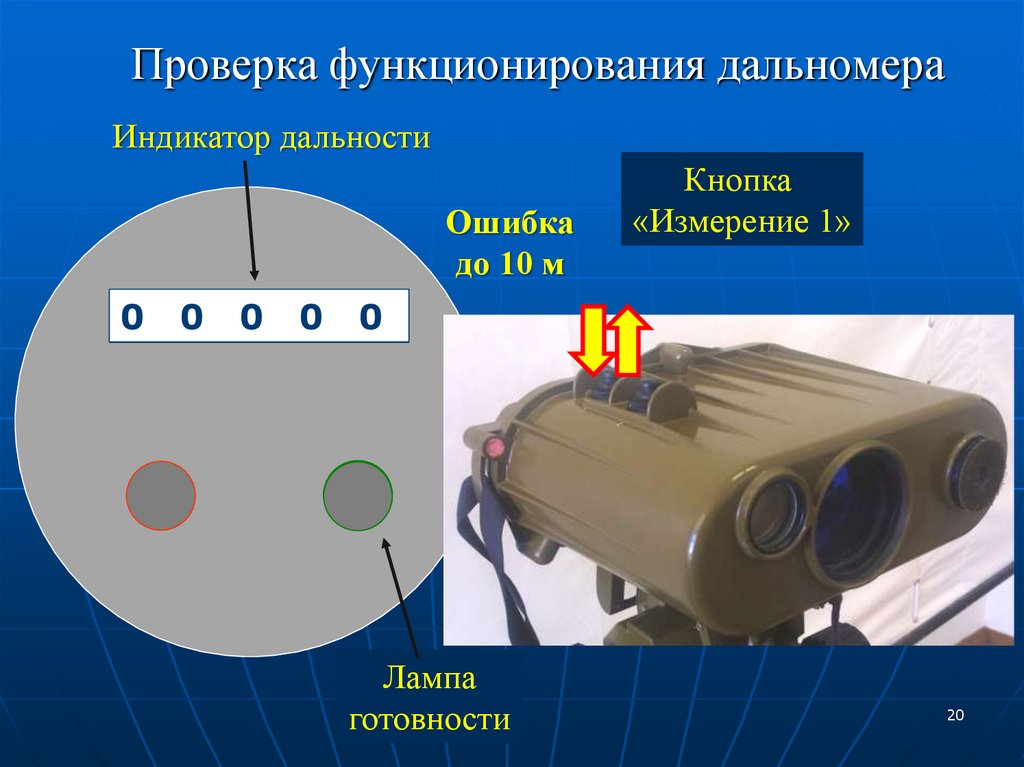

Проверка функционирования дальномера
Индикатор дальности
Ошибка
до 10 м
0
1
0
5
0
4
0
7
Кнопка
«Измерение 1»
0
5
Лампа
готовности
20

21.

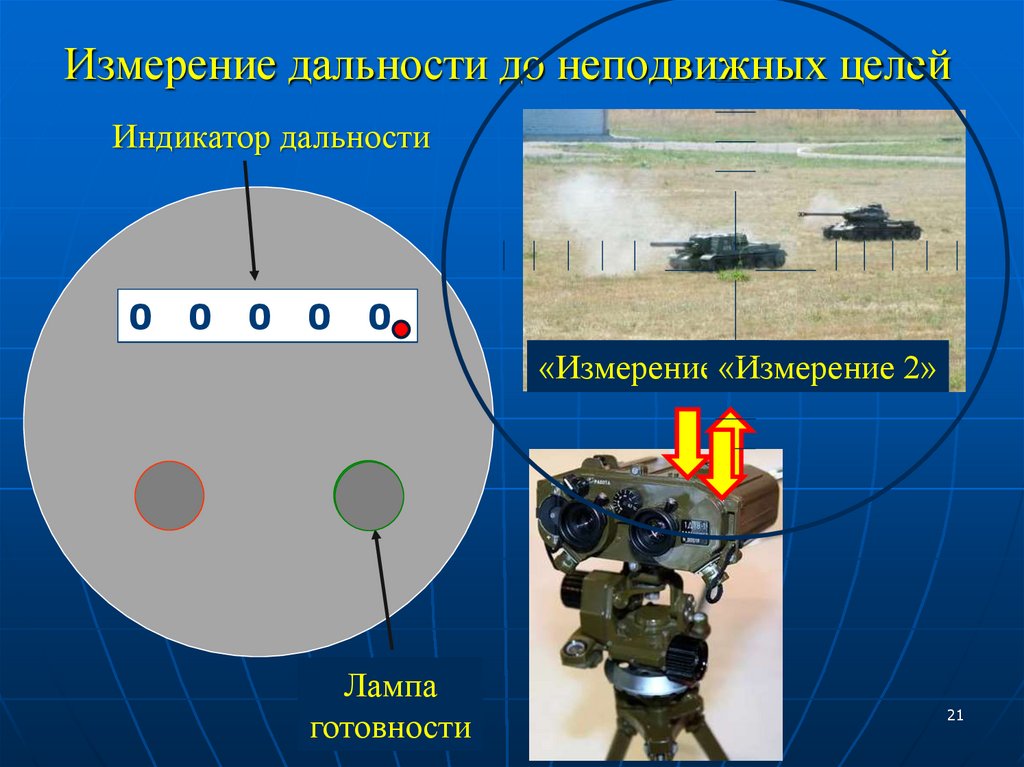

Измерение дальности до неподвижных целей
Индикатор дальности
0
0
3
0
5
0
2
0
5
«Измерение «Измерение
1»
2»
Лампа
готовности
21

22.

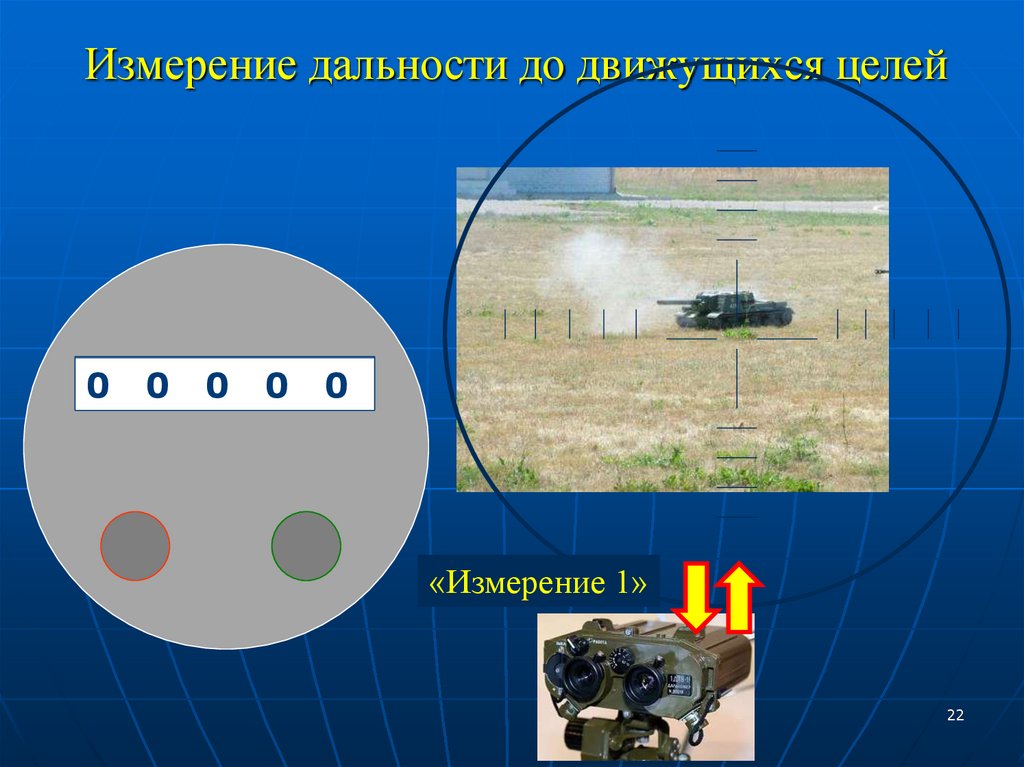

Измерение дальности до движущихся целей
0
3
0
4
0
7
0
5
0
«Измерение 1»
22

23.

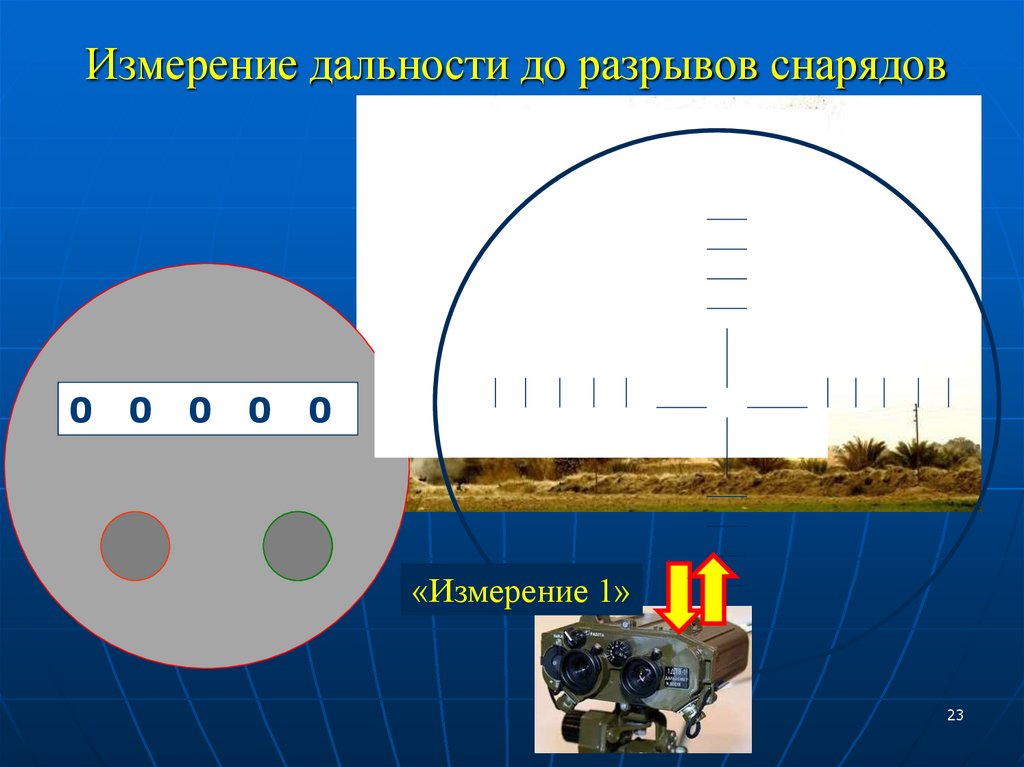

Измерение дальности до разрывов снарядов
0
3
0
4
0
7
0
5
0
«Измерение 1»
23

24.

Задание на
самоподготовку
1. Уч. серж. РВиА для командиров
отдел. разведки и ПРП стр. 75;
2. Руководство по эксплуатации ЛПР.
24
