Приборы оптической разведки. Дальномер артиллерийский квантовый ДАК-2

1.

Тема 1. Приборы оптической
разведки.
Занятие 6: Дальномер
артиллерийский квантовый
ДАК-2.

2.

Тақырып 1. Оптикалық
барлау құрылғылары.
6-сабақ: ДАК-2 кванттық
артиллериялық қашықтық
өлшеуіш.

3.

2

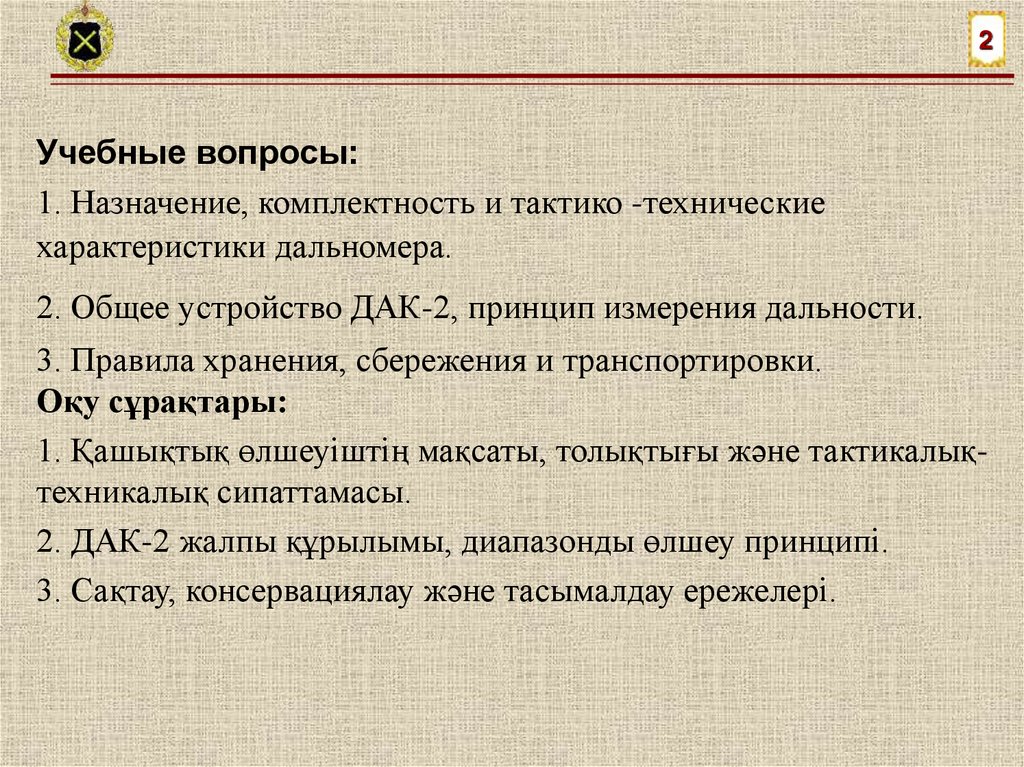

Учебные вопросы:
1. Назначение, комплектность и тактико -технические
характеристики дальномера.
2. Общее устройство ДАК-2, принцип измерения дальности.
3. Правила хранения, сбережения и транспортировки.
Оқу сұрақтары:
1. Қашықтық өлшеуіштің мақсаты, толықтығы және тактикалықтехникалық сипаттамасы.
2. ДАК-2 жалпы құрылымы, диапазонды өлшеу принципі.
3. Сақтау, консервациялау және тасымалдау ережелері.

4.

Литература
3

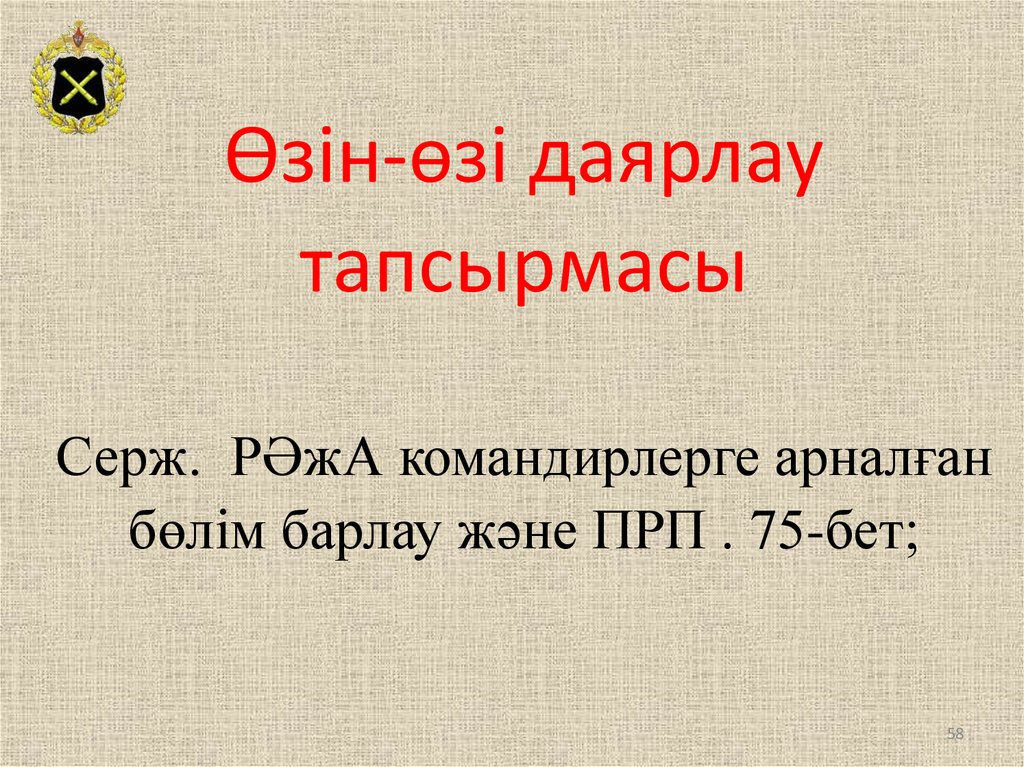

Уч. серж. РВиА для командиров отдел.
разведки и ПРП стр. 75;
Серж. Бөлім командирлеріне арналған
РӘжА. барлау және ПРП 75-бет;

5.

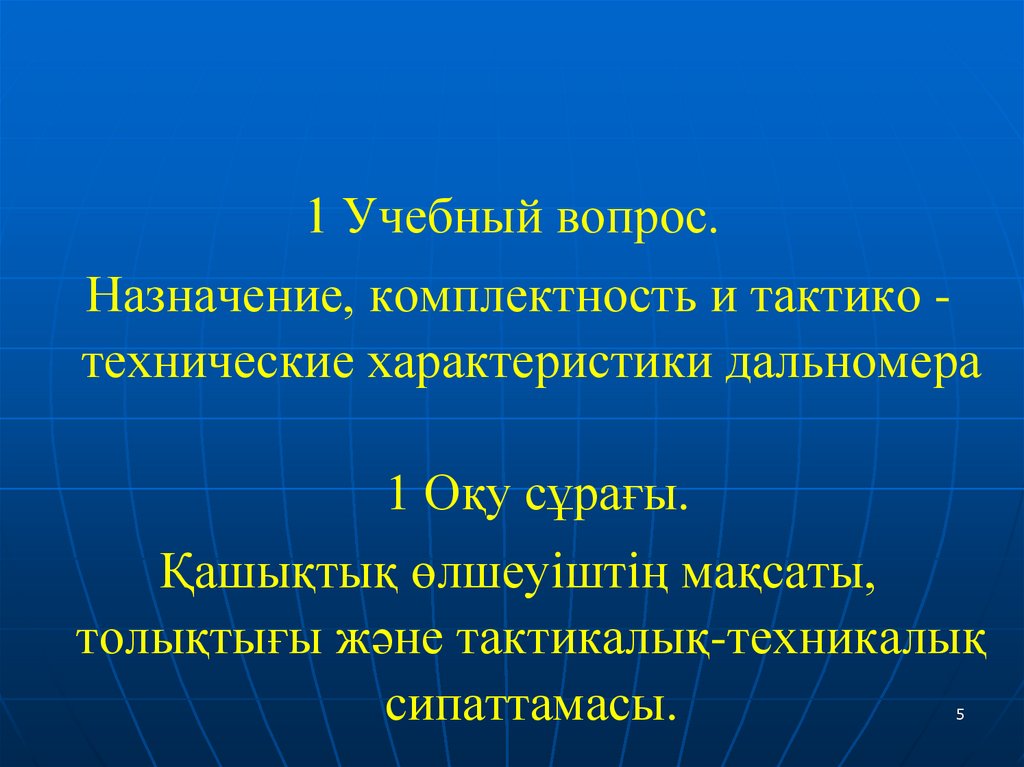

1 Учебный вопрос.
Назначение, комплектность и тактико технические характеристики дальномера
1 Оқу сұрағы.
Қашықтық өлшеуіштің мақсаты,
толықтығы және тактикалық-техникалық
сипаттамасы.
5

6.

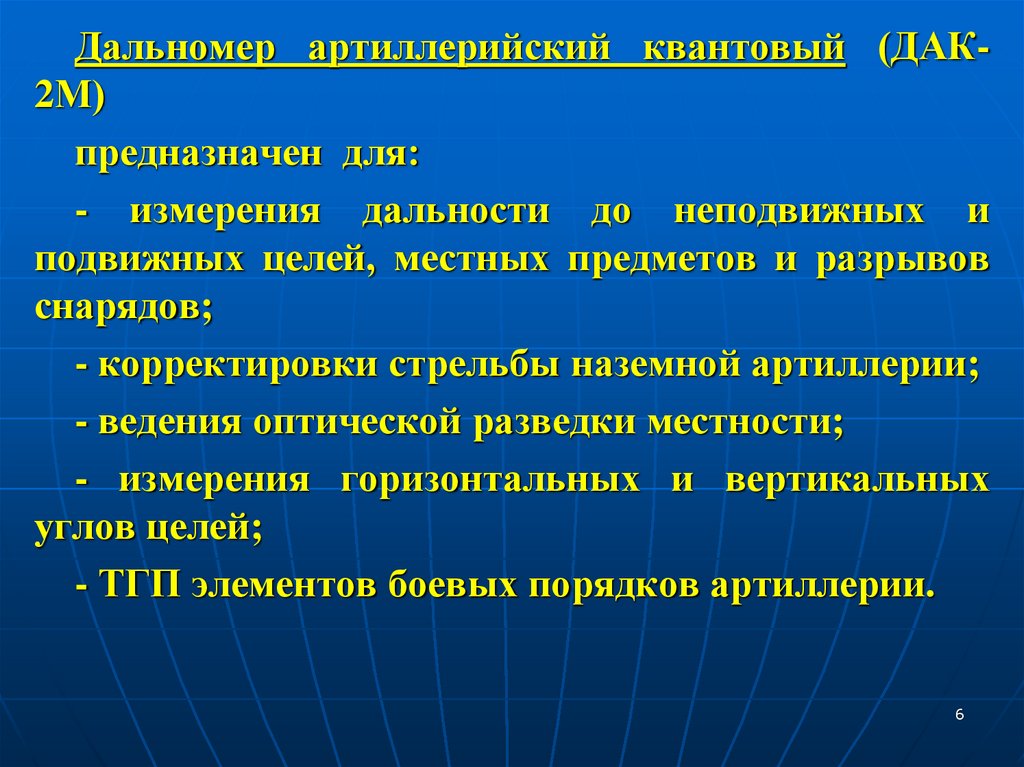

Дальномер артиллерийский квантовый (ДАК2М)
предназначен для:
- измерения дальности до неподвижных и
подвижных целей, местных предметов и разрывов
снарядов;
- корректировки стрельбы наземной артиллерии;
- ведения оптической разведки местности;
- измерения горизонтальных и вертикальных
углов целей;
- ТГП элементов боевых порядков артиллерии.
6

7.

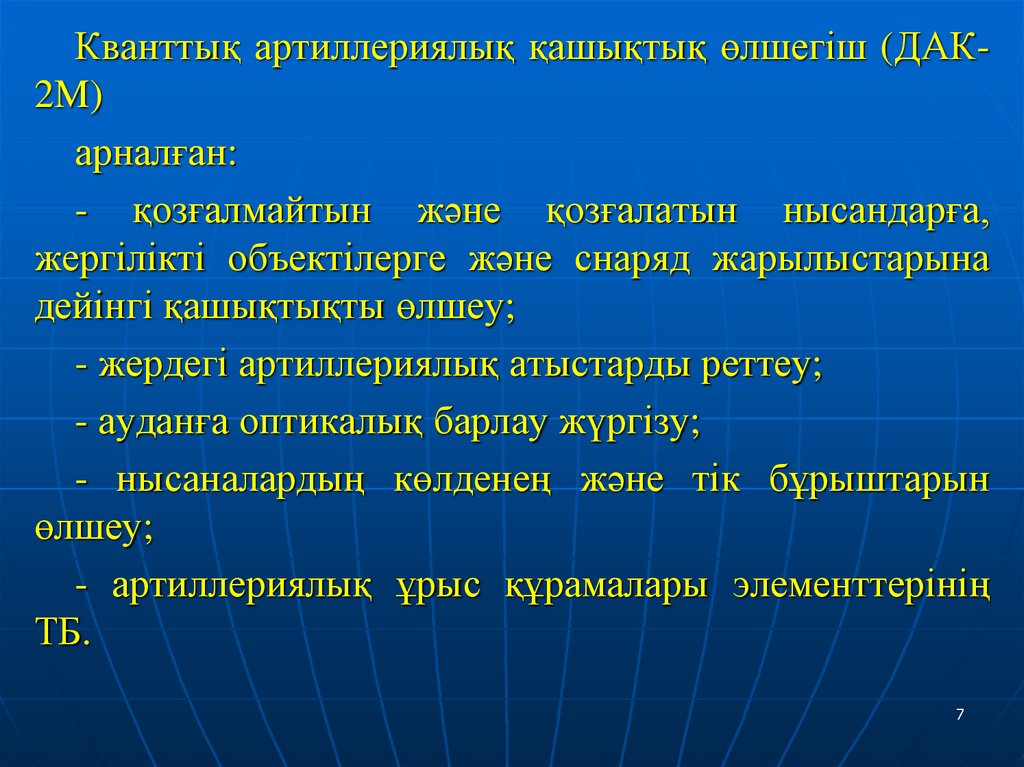

Кванттық артиллериялық қашықтық өлшегіш (ДАК2M)
арналған:
- қозғалмайтын және қозғалатын нысандарға,
жергілікті объектілерге және снаряд жарылыстарына
дейінгі қашықтықты өлшеу;
- жердегі артиллериялық атыстарды реттеу;
- ауданға оптикалық барлау жүргізу;
- нысаналардың көлденең және тік бұрыштарын
өлшеу;
- артиллериялық ұрыс құрамалары элементтерінің
ТБ.
7

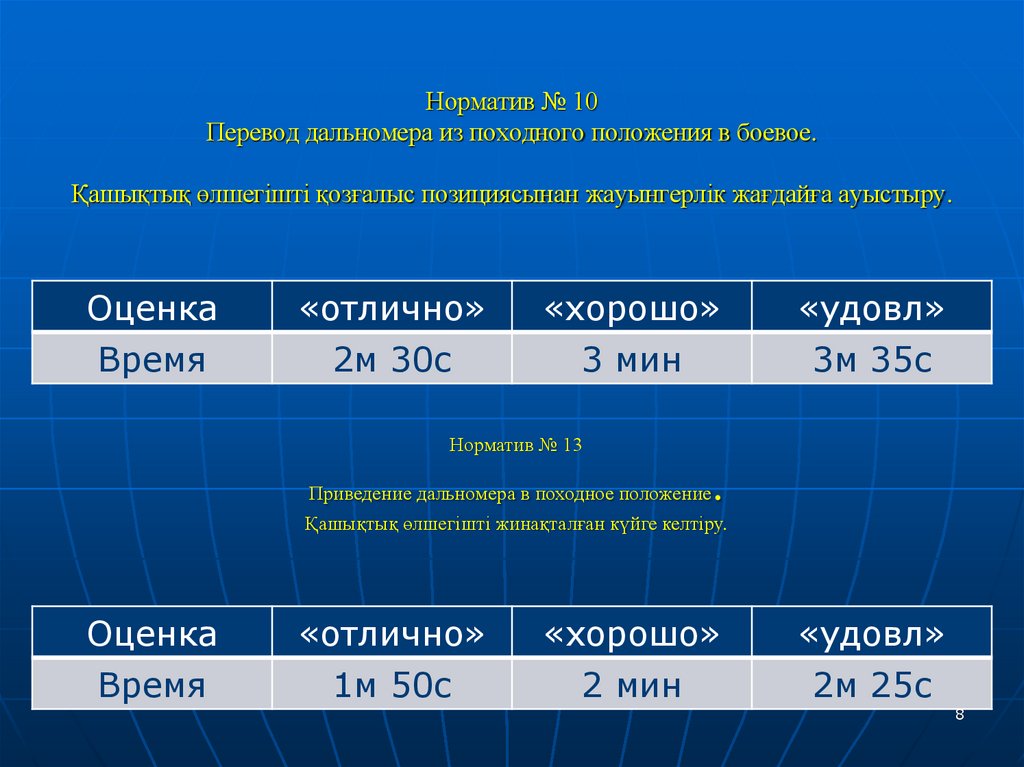

8. Норматив № 10 Перевод дальномера из походного положения в боевое. Қашықтық өлшегішті қозғалыс позициясынан жауынгерлік жағдайға

ауыстыру.
Оценка
«отлично»
«хорошо»
«удовл»
Время
2м 30с
3 мин
3м 35с
Норматив № 13
.
Приведение дальномера в походное положение
Қашықтық өлшегішті жинақталған күйге келтіру.
Оценка
Время
«отлично»
1м 50с
«хорошо»
2 мин
«удовл»
2м 25с
8

9.

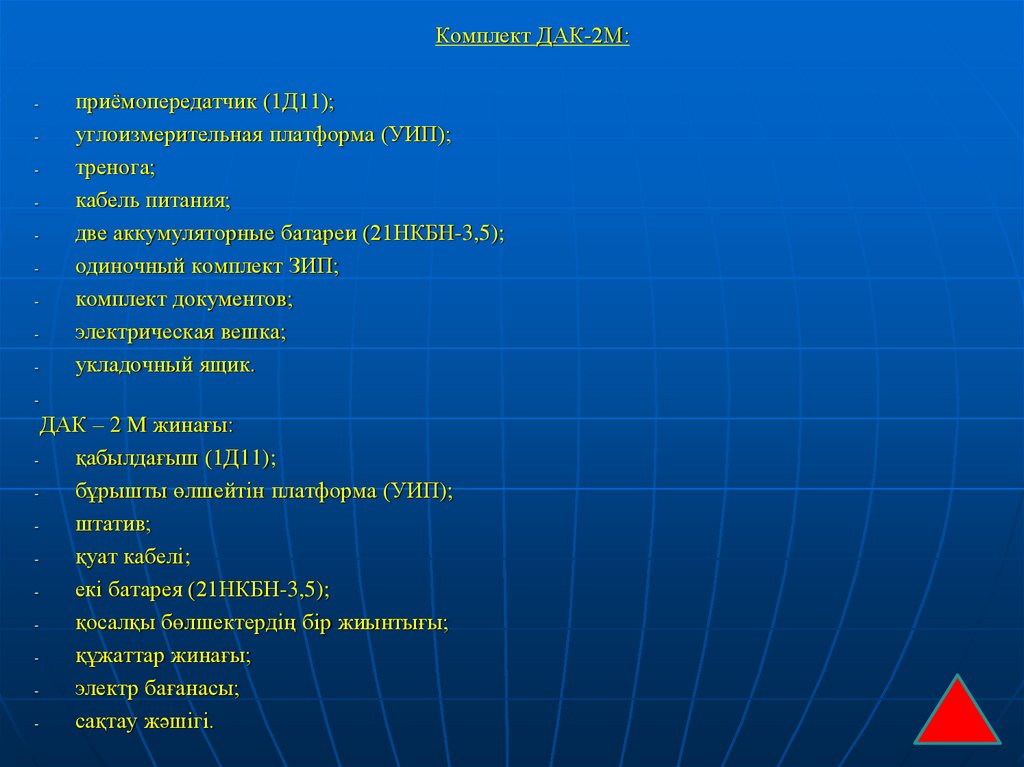

Комплект ДАК-2М:
-
приёмопередатчик (1Д11);
углоизмерительная платформа (УИП);
тренога;
кабель питания;
две аккумуляторные батареи (21НКБН-3,5);
одиночный комплект ЗИП;
комплект документов;
электрическая вешка;
укладочный ящик.
-
ДАК – 2 M жинағы:
қабылдағыш (1Д11);
бұрышты өлшейтін платформа (УИП);
штатив;
қуат кабелі;
екі батарея (21НКБН-3,5);
қосалқы бөлшектердің бір жиынтығы;
құжаттар жинағы;
электр бағанасы;
сақтау жәшігі.
9

10.

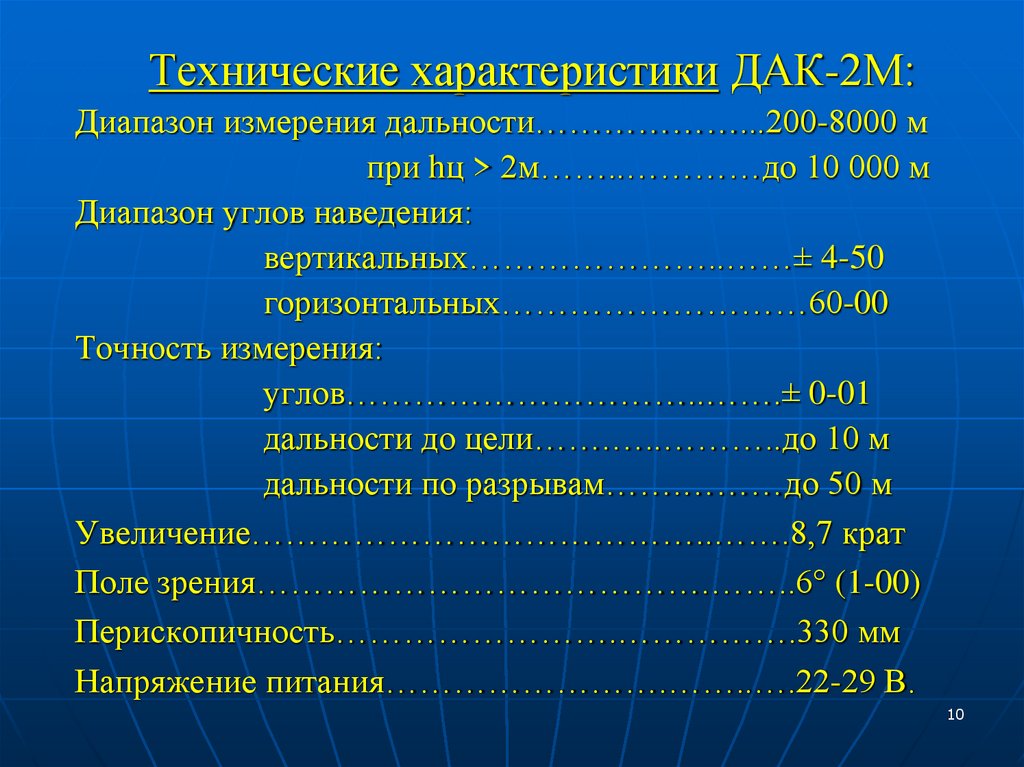

Технические характеристики ДАК-2М:
Диапазон измерения дальности………………...200-8000 м
при hц > 2м……..…………до 10 000 м
Диапазон углов наведения:
вертикальных…………………..……± 4-50
горизонтальных………………………60-00
Точность измерения:
углов…………………………..…….± 0-01
дальности до цели…….…..………..до 10 м
дальности по разрывам…….………до 50 м
Увеличение…………………………………..…….8,7 крат
Поле зрения………………………………….……..6° (1-00)
Перископичность…………………….…………….330 мм
Напряжение питания…………………….……..….22-29 В.
10

11.

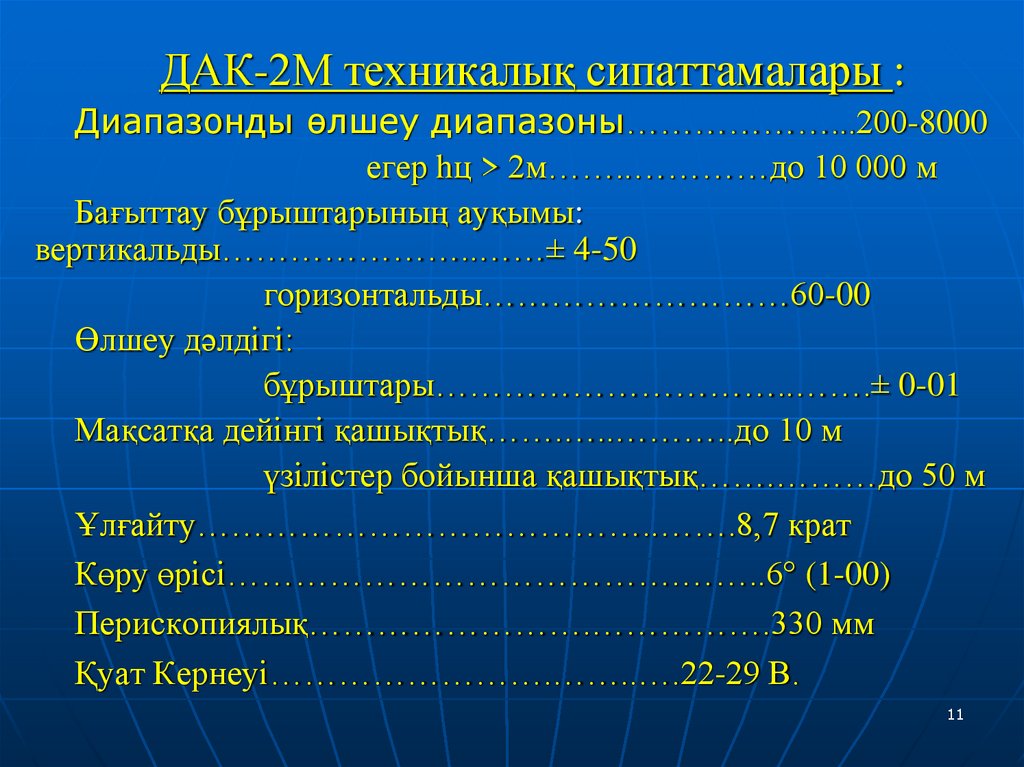

ДАК-2М техникалық сипаттамалары :
Диапазонды өлшеу диапазоны………………...200-8000
егер hц > 2м……..…………до 10 000 м
Бағыттау бұрыштарының ауқымы:
вертикальды…………………..……± 4-50
горизонтальды………………………60-00
Өлшеу дәлдігі:
бұрыштары…………………………..…….± 0-01
Мақсатқа дейінгі қашықтық…….…..………..до 10 м
үзілістер бойынша қашықтық…….………до 50 м
Ұлғайту…………………………………..…….8,7 крат
Көру өрісі………………………………….……..6° (1-00)
Перископиялық…………………….…………….330 мм
Қуат Кернеуі…………………….……..….22-29 В.
11

12. 2 Учебный вопрос Общее устройство ДАК-2, принцип измерения дальности. 2 оқу сұрағы ДАК-2 жалпы құрылымы, диапазонды өлшеу

принципі.
12

13.

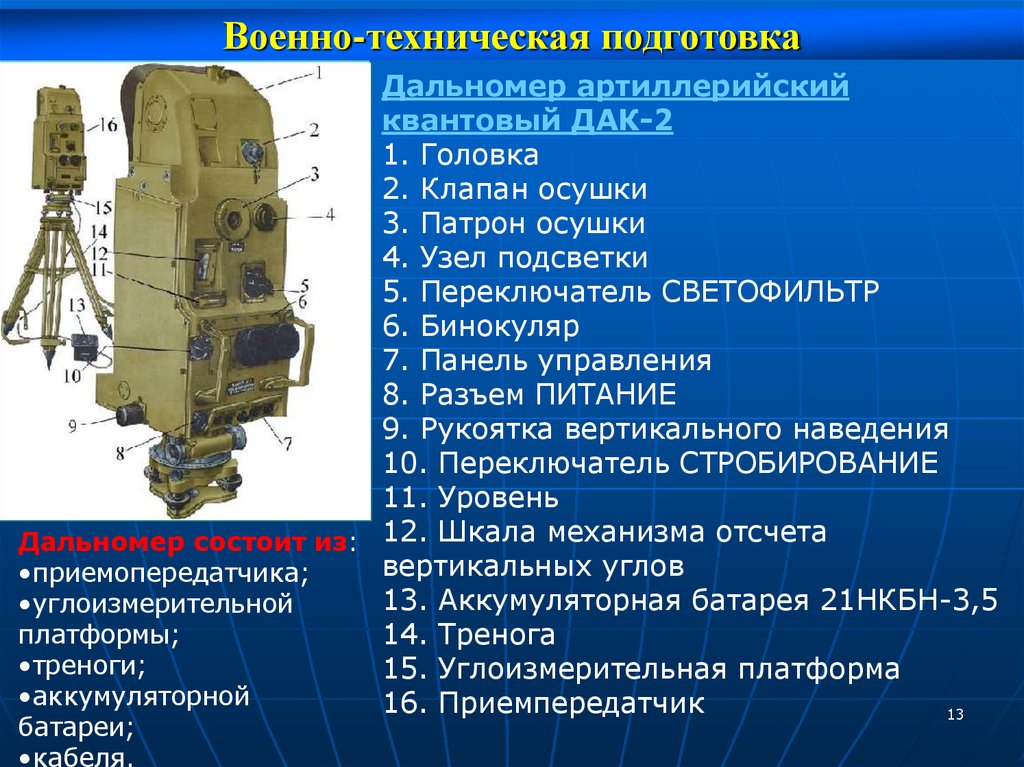

Военно-техническая подготовка
Дальномер артиллерийский
квантовый ДАК-2
1. Головка
2. Клапан осушки
3. Патрон осушки
4. Узел подсветки
5. Переключатель СВЕТОФИЛЬТР
6. Бинокуляр
7. Панель управления
8. Разъем ПИТАНИЕ
9. Рукоятка вертикального наведения
10. Переключатель СТРОБИРОВАНИЕ
11. Уровень
Дальномер состоит из: 12. Шкала механизма отсчета
вертикальных углов
•приемопередатчика;
13. Аккумуляторная батарея 21НКБН-3,5
•углоизмерительной
платформы;
14. Тренога
•треноги;
15. Углоизмерительная платформа
•аккумуляторной
16. Приемпередатчик
13
батареи;
•кабеля.

14.

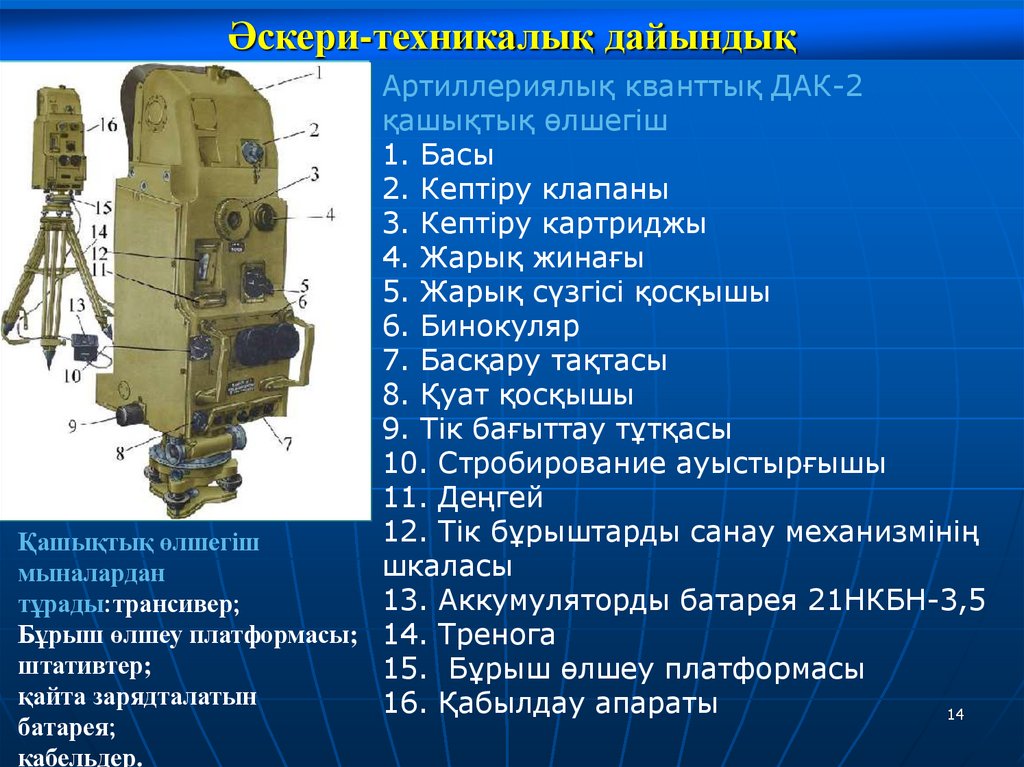

Әскери-техникалық дайындық
Артиллериялық кванттық ДАК-2
қашықтық өлшегіш
1. Басы
2. Кептіру клапаны
3. Кептіру картриджы
4. Жарық жинағы
5. Жарық сүзгісі қосқышы
6. Бинокуляр
7. Басқару тақтасы
8. Қуат қосқышы
9. Тік бағыттау тұтқасы
10. Стробирование ауыстырғышы
11. Деңгей
12. Тік бұрыштарды санау механизмінің
Қашықтық өлшегіш
шкаласы
мыналардан
13. Аккумуляторды батарея 21НКБН-3,5
тұрады:трансивер;
Бұрыш өлшеу платформасы; 14. Тренога
штативтер;
15. Бұрыш өлшеу платформасы
қайта зарядталатын
16. Қабылдау апараты
14
батарея;
кабельдер.

15.

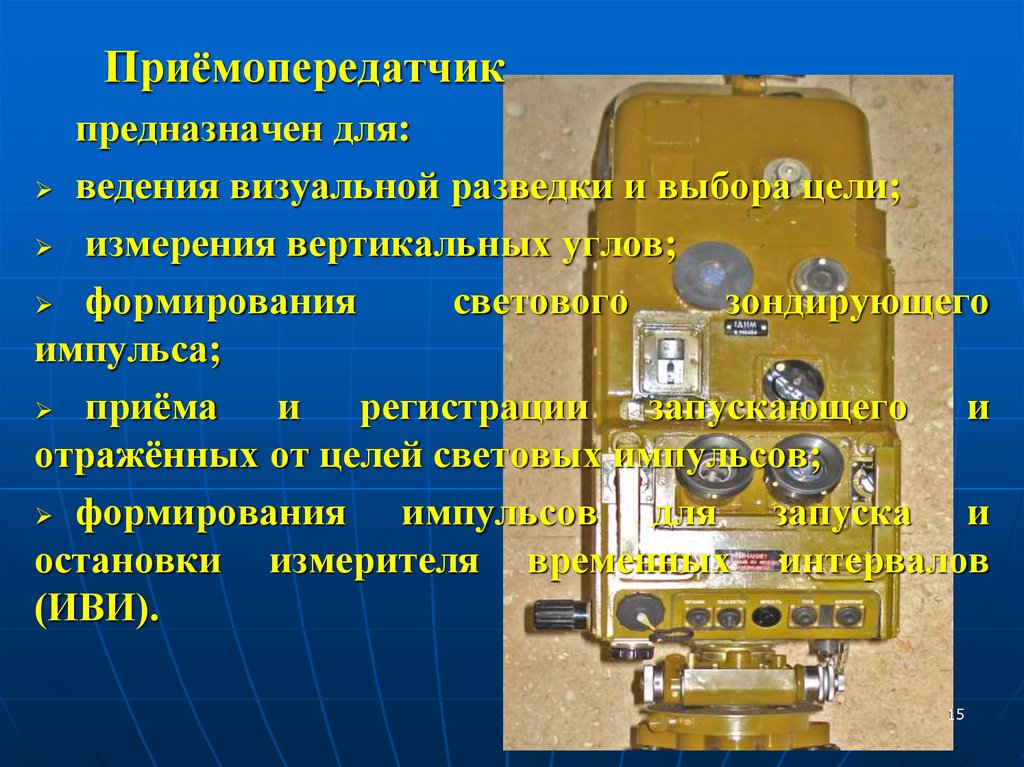

Приёмопередатчик
предназначен для:
ведения визуальной разведки и выбора цели;
измерения вертикальных углов;
формирования
светового
зондирующего
импульса;
приёма
и регистрации запускающего и
отражённых от целей световых импульсов;
формирования
импульсов для запуска и
остановки измерителя временных интервалов
(ИВИ).
15

16.

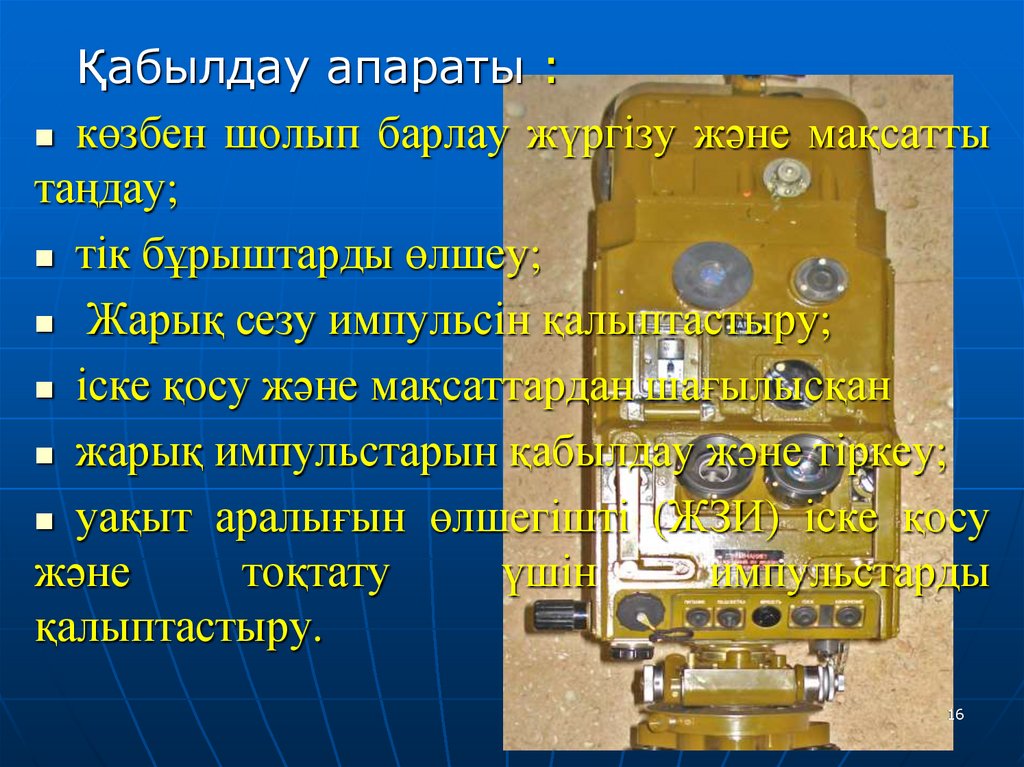

Қабылдау апараты :
көзбен шолып барлау жүргізу және мақсатты
таңдау;
тік бұрыштарды өлшеу;
Жарық сезу импульсін қалыптастыру;
іске қосу және мақсаттардан шағылысқан
жарық импульстарын қабылдау және тіркеу;
уақыт аралығын өлшегішті (ЖЗИ) іске қосу
және
тоқтату
үшін
импульстарды
қалыптастыру.
16

17.

Углоизмерительная платформа (УИП):
предназначена для:
- крепления приёмопередатчика (ПП);
- горизонтирования (ПП);
- наведения (ПП) в горизонтальной
плоскости;
- измерения горизонтальных углов.
17

18.

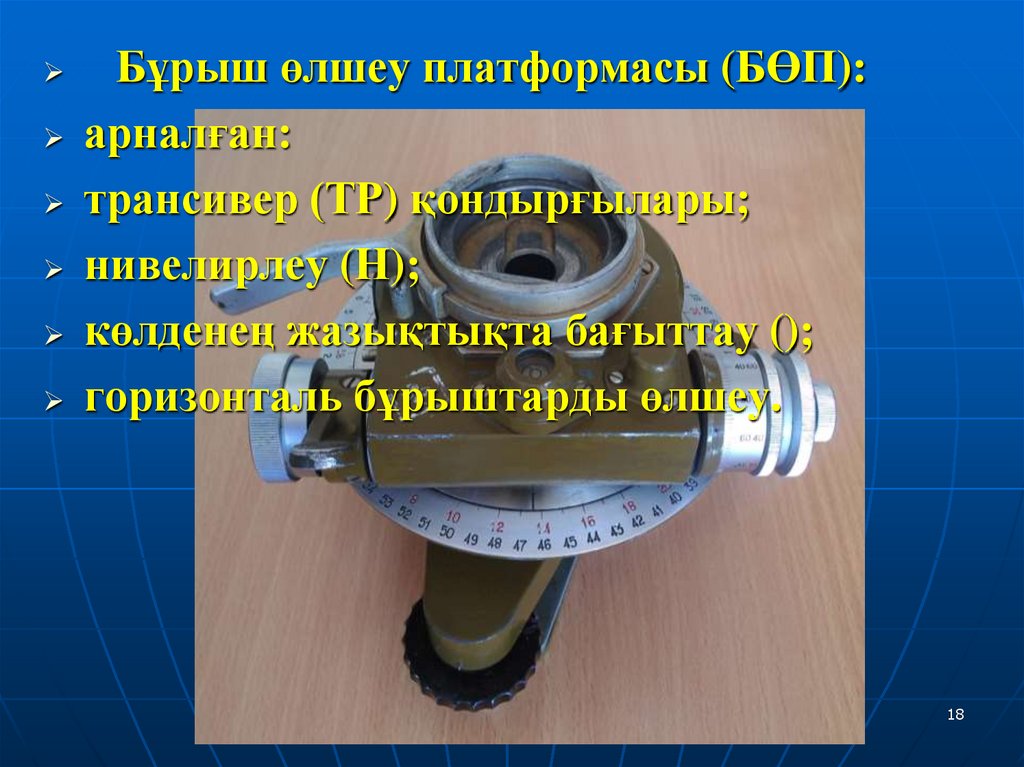

Бұрыш өлшеу платформасы (БӨП):
арналған:
трансивер (ТР) қондырғылары;
нивелирлеу (Н);
көлденең жазықтықта бағыттау ();
горизонталь бұрыштарды өлшеу.
18

19.

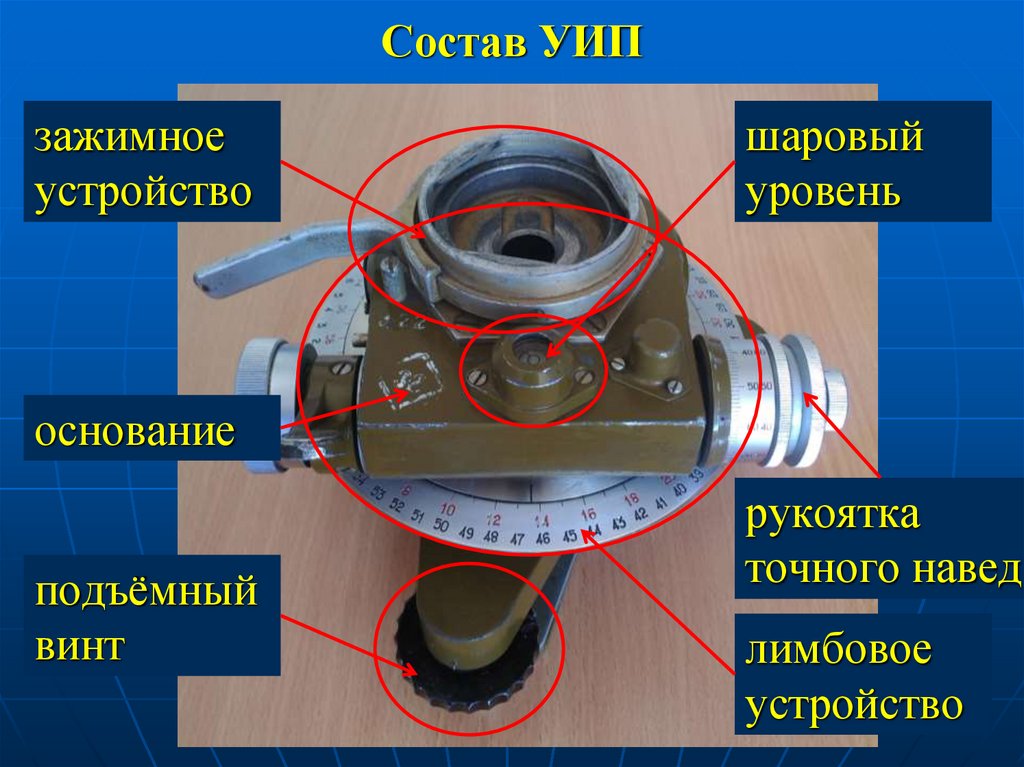

Состав УИП
зажимное
устройство
шаровый
уровень
основание
подъёмный
винт
рукоятка
точного навед
лимбовое
устройство
19

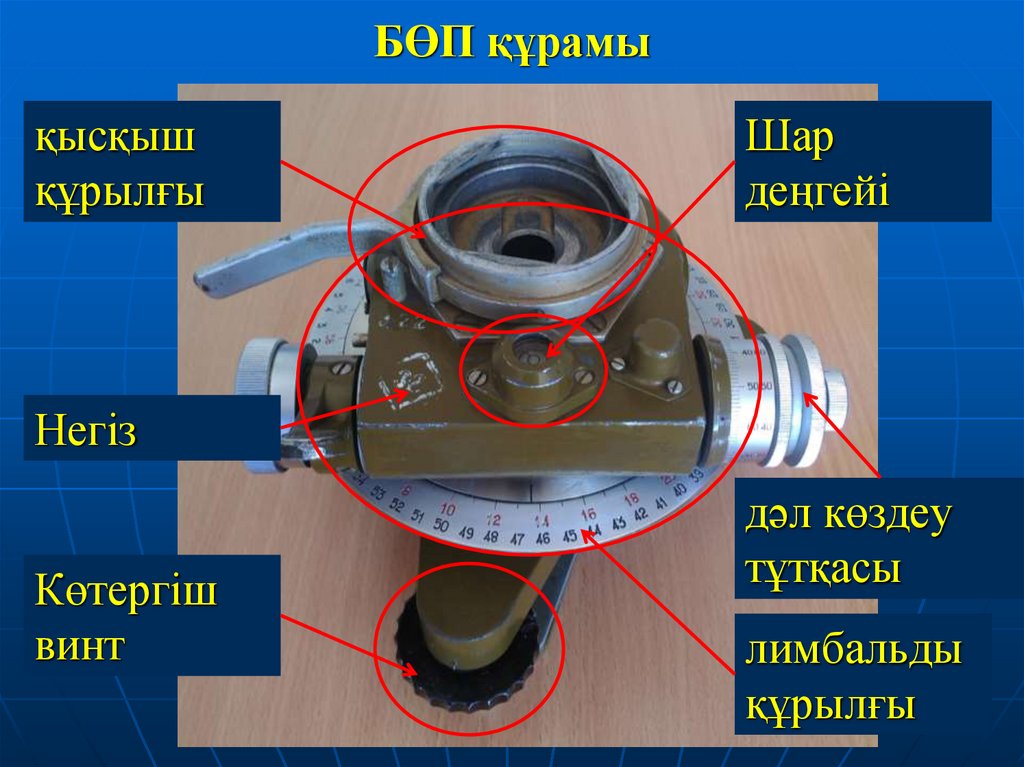

20.

БӨП құрамы
қысқыш
құрылғы
Шар
деңгейі
Негіз
Көтергіш
винт
дәл көздеу
тұтқасы
лимбальды
құрылғы
20

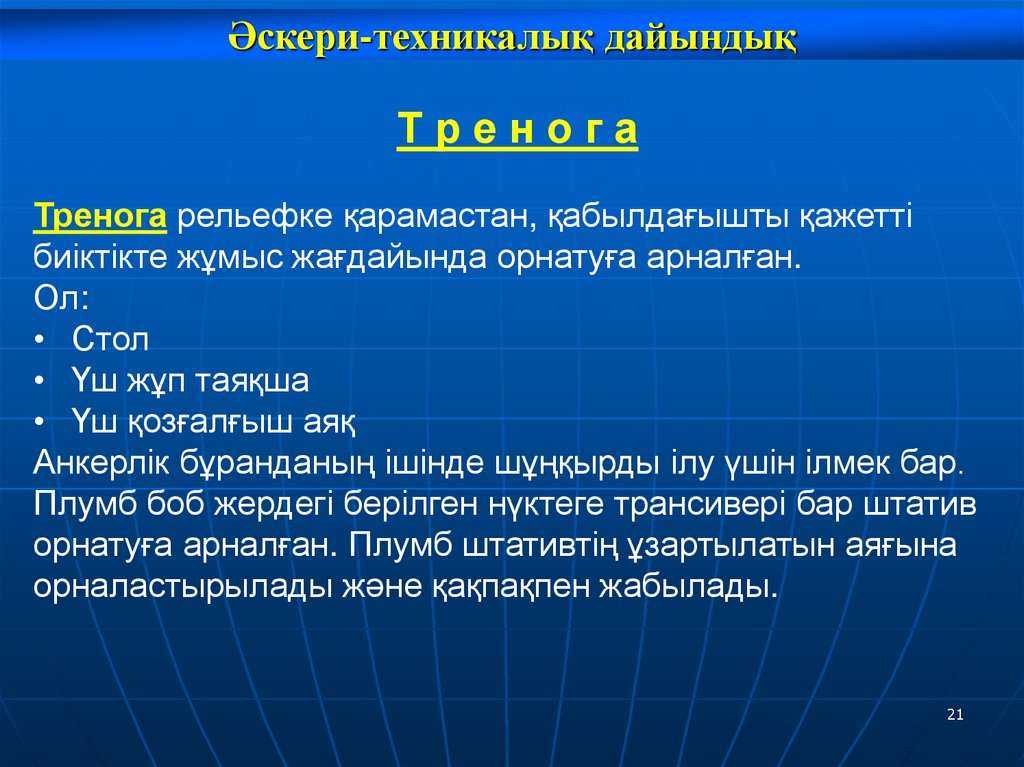

21.

Әскери-техникалық дайындық
Тренога
Тренога рельефке қарамастан, қабылдағышты қажетті
биіктікте жұмыс жағдайында орнатуға арналған.
Ол:
• Стол
• Үш жұп таяқша
• Үш қозғалғыш аяқ
Анкерлік бұранданың ішінде шұңқырды ілу үшін ілмек бар.
Плумб боб жердегі берілген нүктеге трансивері бар штатив
орнатуға арналған. Плумб штативтің ұзартылатын аяғына
орналастырылады және қақпақпен жабылады.
21

22.

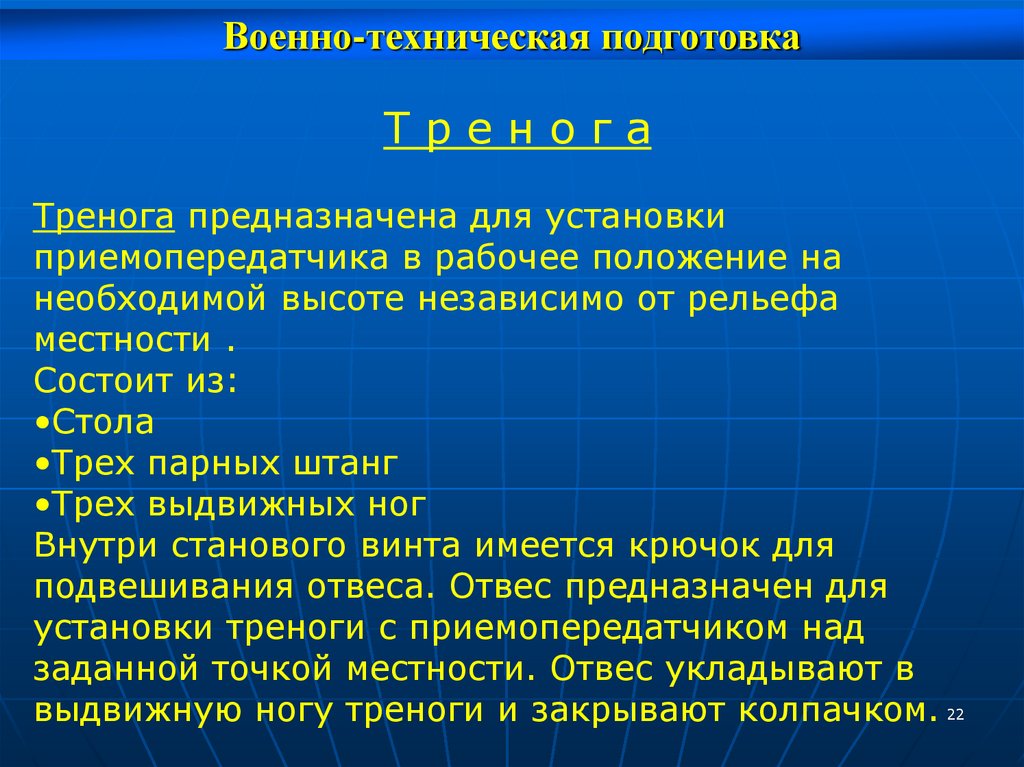

Военно-техническая подготовка
Тренога
Тренога предназначена для установки
приемопередатчика в рабочее положение на
необходимой высоте независимо от рельефа
местности .
Состоит из:
•Стола
•Трех парных штанг
•Трех выдвижных ног
Внутри станового винта имеется крючок для
подвешивания отвеса. Отвес предназначен для
установки треноги с приемопередатчиком над
заданной точкой местности. Отвес укладывают в
выдвижную ногу треноги и закрывают колпачком. 22

23.

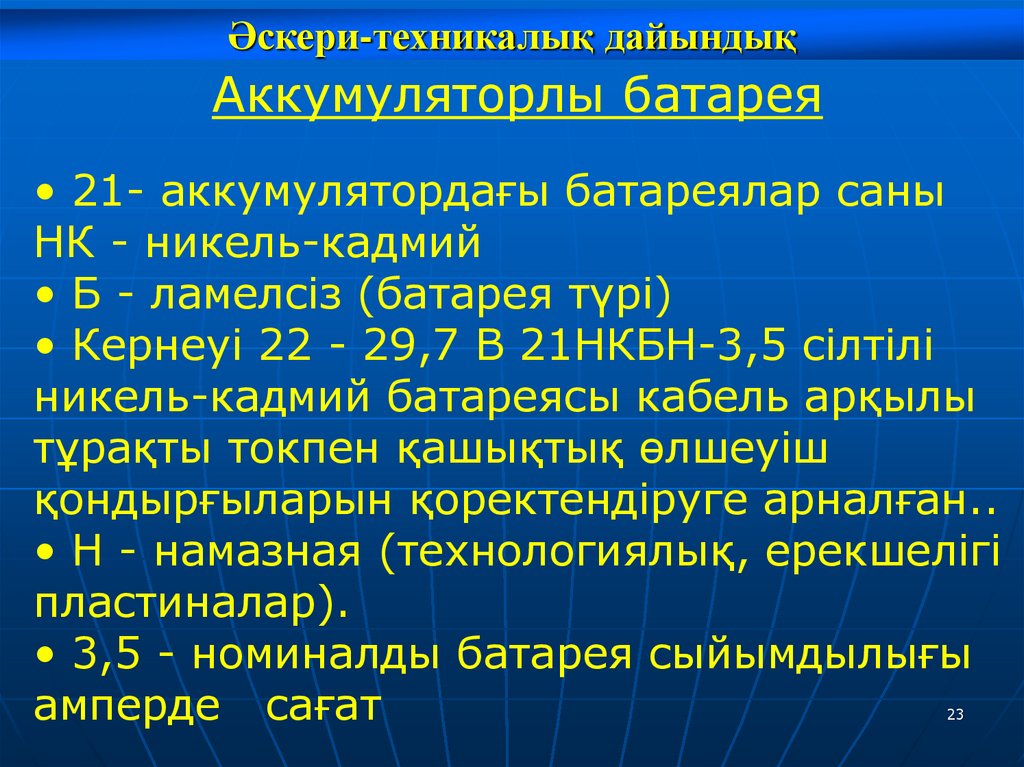

Әскери-техникалық дайындық
Аккумуляторлы батарея
• 21- аккумулятордағы батареялар саны
НК - никель-кадмий
• Б - ламелсіз (батарея түрі)
• Кернеуі 22 - 29,7 В 21НКБН-3,5 сілтілі
никель-кадмий батареясы кабель арқылы
тұрақты токпен қашықтық өлшеуіш
қондырғыларын қоректендіруге арналған..
• Н - намазная (технологиялық, ерекшелігі
пластиналар).
• 3,5 - номиналды батарея сыйымдылығы
амперде сағат
23

24.

Военно-техническая подготовка

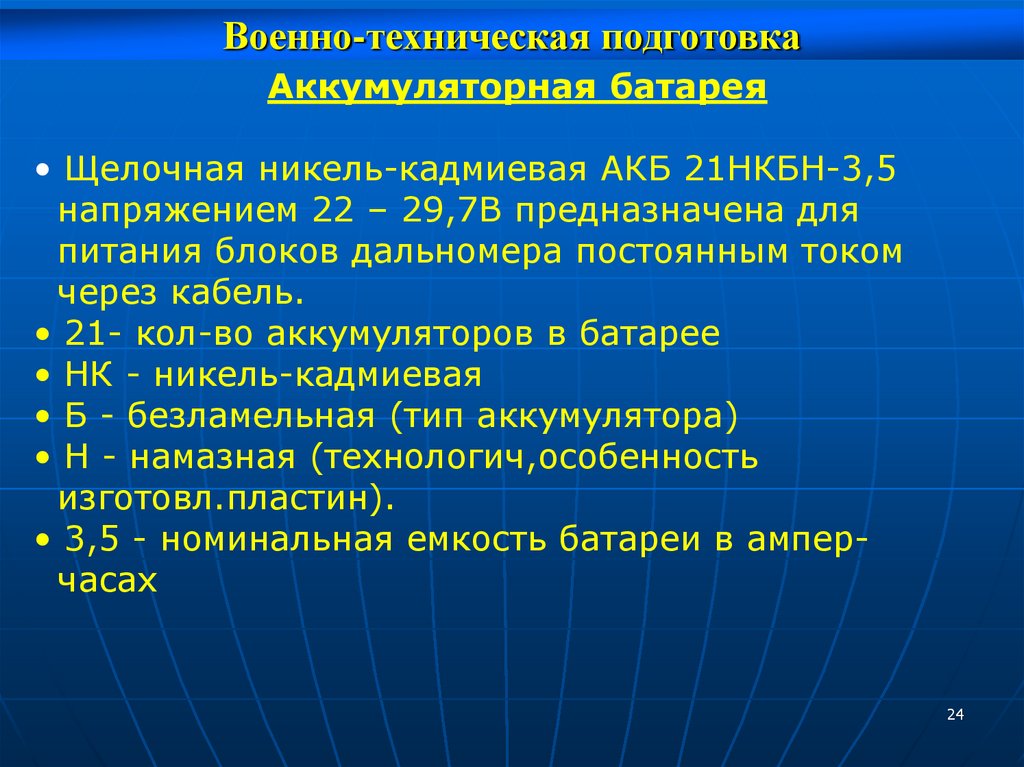

Аккумуляторная батарея
• Щелочная никель-кадмиевая АКБ 21НКБН-3,5
напряжением 22 – 29,7В предназначена для
питания блоков дальномера постоянным током
через кабель.
• 21- кол-во аккумуляторов в батарее
• НК - никель-кадмиевая
• Б - безламельная (тип аккумулятора)
• Н - намазная (технологич,особенность
изготовл.пластин).
• 3,5 - номинальная емкость батареи в амперчасах
24

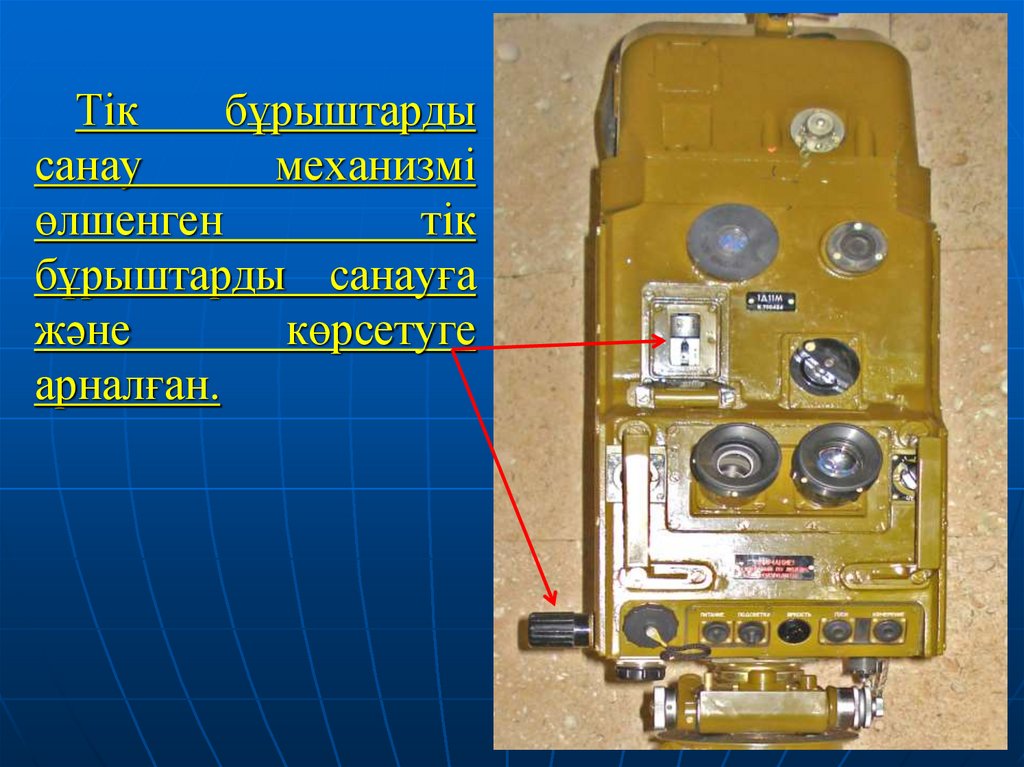

25.

Тік
бұрыштарды
санау
механизмі
өлшенген
тік
бұрыштарды санауға
және
көрсетуге
арналған.
25

26.

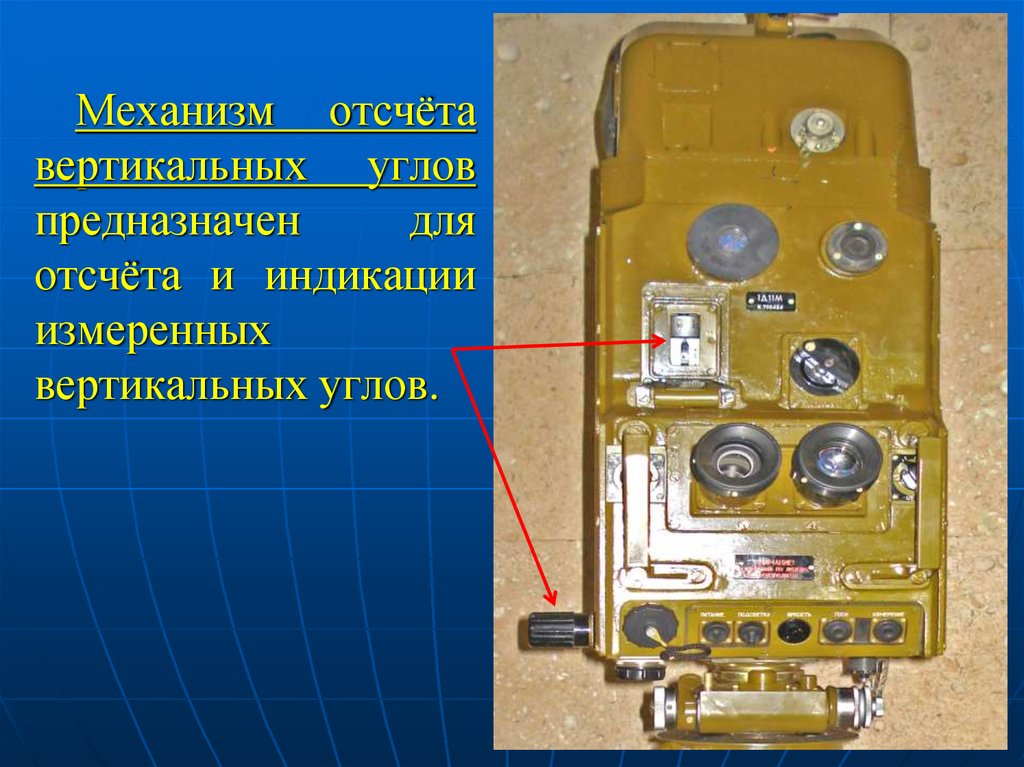

Механизм отсчёта
вертикальных углов
предназначен
для
отсчёта и индикации
измеренных
вертикальных углов.
26

27.

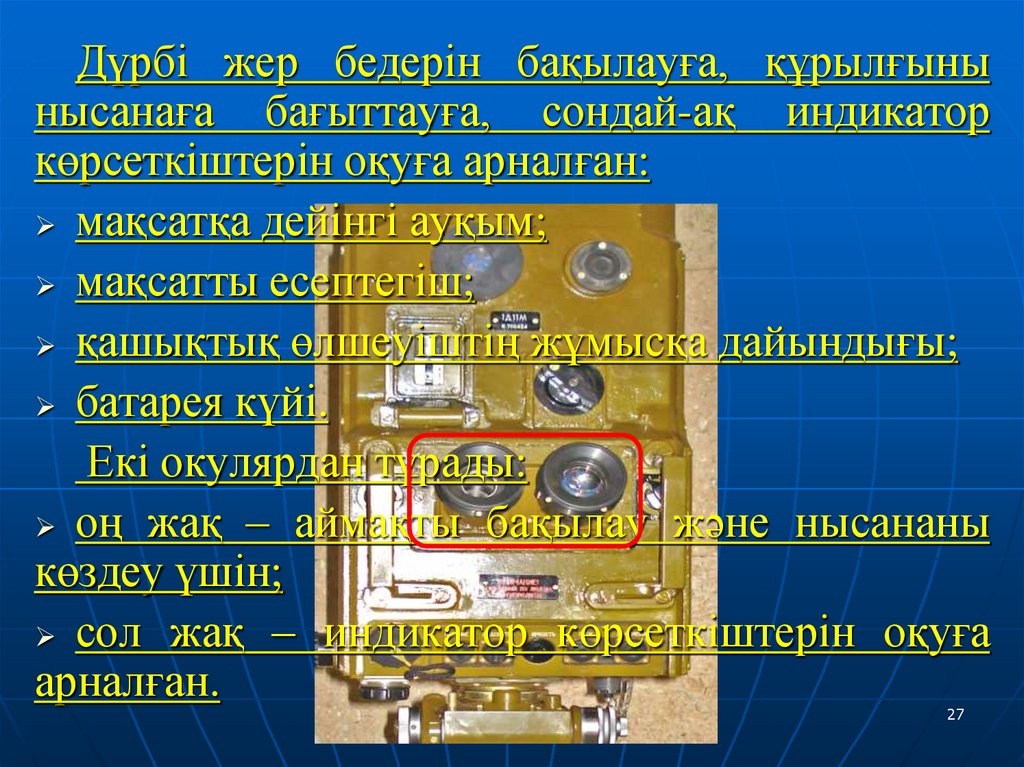

Дүрбі жер бедерін бақылауға, құрылғыны
нысанаға бағыттауға, сондай-ақ индикатор
көрсеткіштерін оқуға арналған:
мақсатқа дейінгі ауқым;
мақсатты есептегіш;
қашықтық өлшеуіштің жұмысқа дайындығы;
батарея күйі.
Екі окулярдан тұрады:
оң жақ – аймақты бақылау және нысананы
көздеу үшін;
сол жақ – индикатор көрсеткіштерін оқуға
арналған.
27

28.

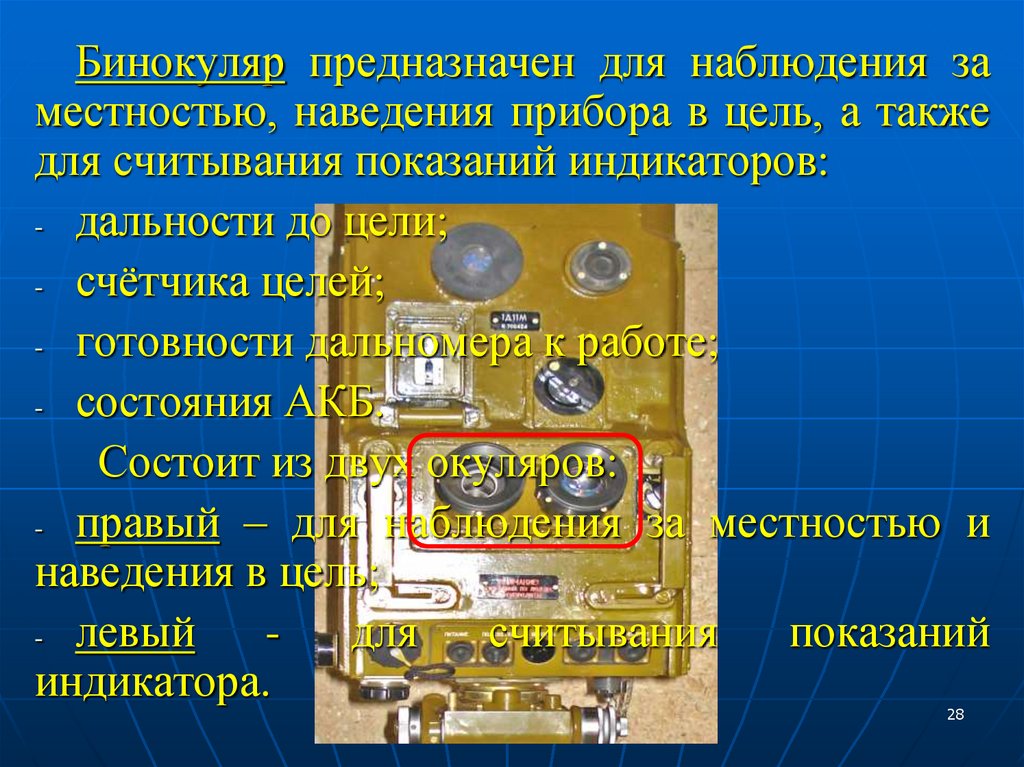

Бинокуляр предназначен для наблюдения за
местностью, наведения прибора в цель, а также
для считывания показаний индикаторов:
- дальности до цели;
- счётчика целей;
- готовности дальномера к работе;
- состояния АКБ.
Состоит из двух окуляров:
- правый – для наблюдения за местностью и
наведения в цель;
- левый
для
считывания
показаний
индикатора.
28

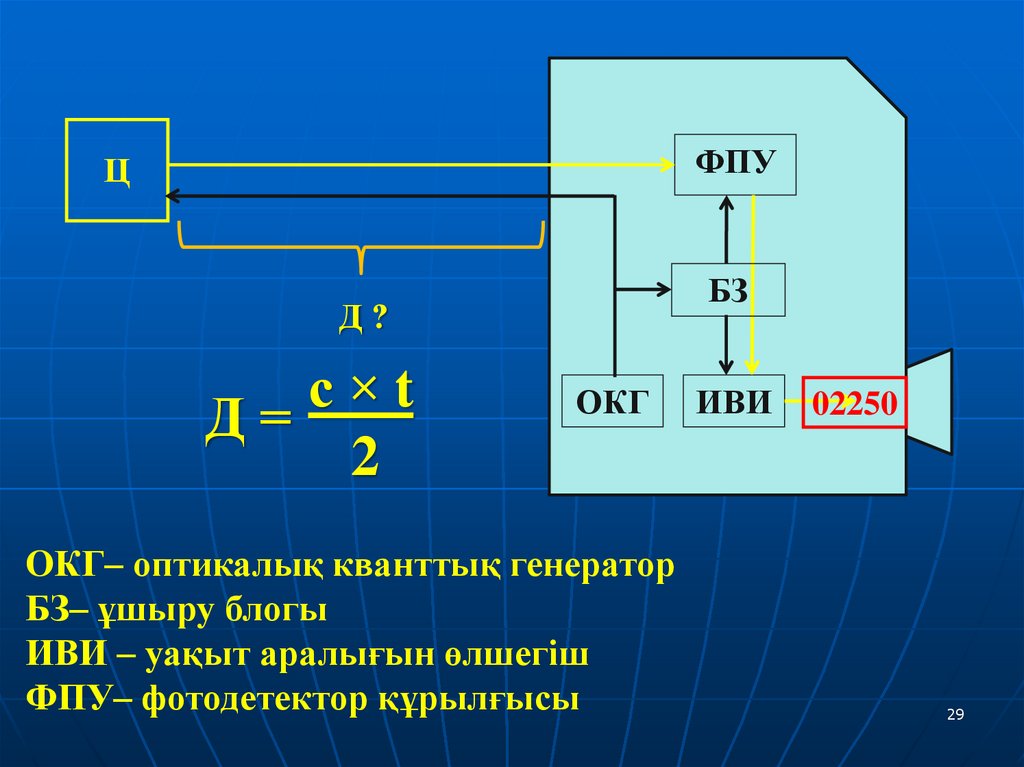

29.

ФПУ
Ц
БЗ
Д?
с×t
Д=
2
ОКГ
OКГ– оптикалық кванттық генератор
БЗ– ұшыру блогы
ИВИ – уақыт аралығын өлшегіш
ФПУ– фотодетектор құрылғысы
ИВИ
02250
29

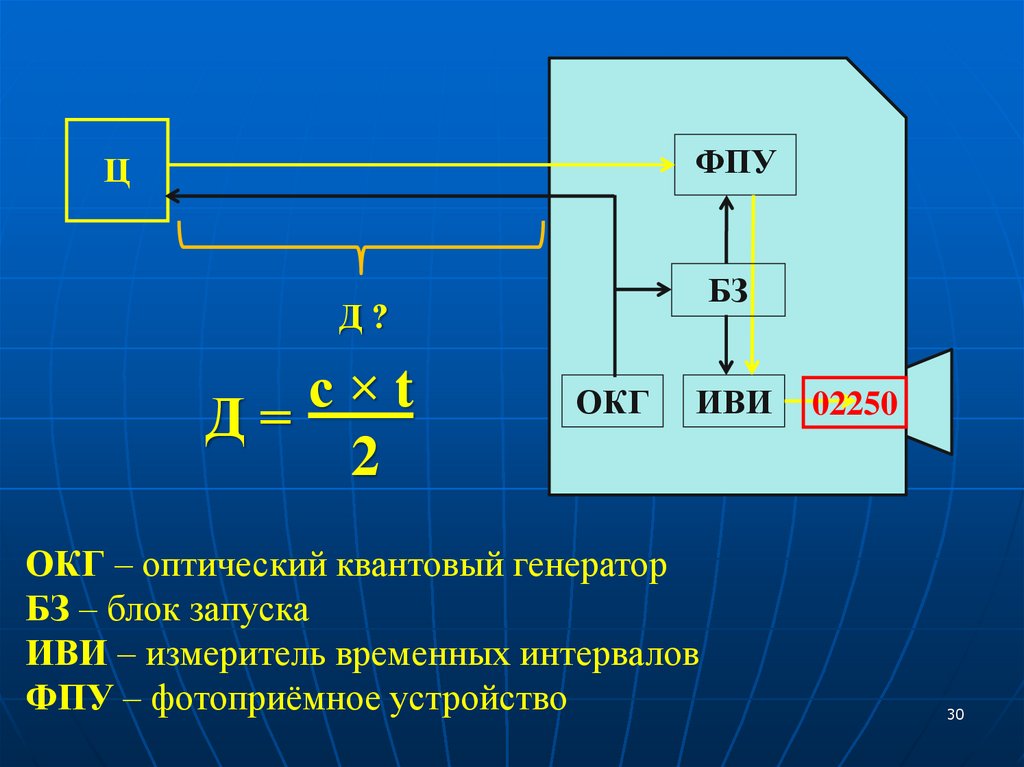

30.

ФПУ
Ц
БЗ
Д?
с×t
Д=
2
ОКГ
ИВИ
ОКГ – оптический квантовый генератор
БЗ – блок запуска
ИВИ – измеритель временных интервалов
ФПУ – фотоприёмное устройство
02250
30

31.

Дайындық Мақсаттарды АКБ разрядындағы
лампа
лампасы есептегіш
Орталық
марка
3
1 0 0 0 0
Қашықық Индикаторы
Сол окуляр
Бұрышты өлшеу
Оң окуляр
31

32.

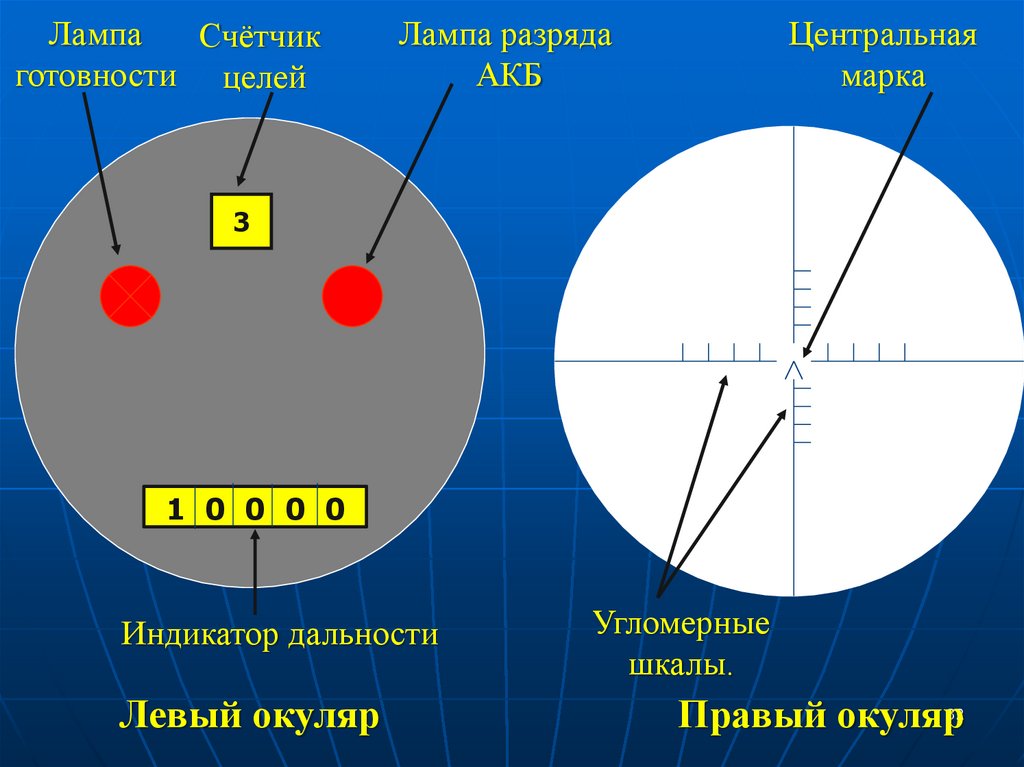

Лампа
Счётчик
готовности целей
Лампа разряда
АКБ
Центральная
марка
3
1 0 0 0 0
Индикатор дальности
Левый окуляр
Угломерные
шкалы.
Правый окуляр
32

33.

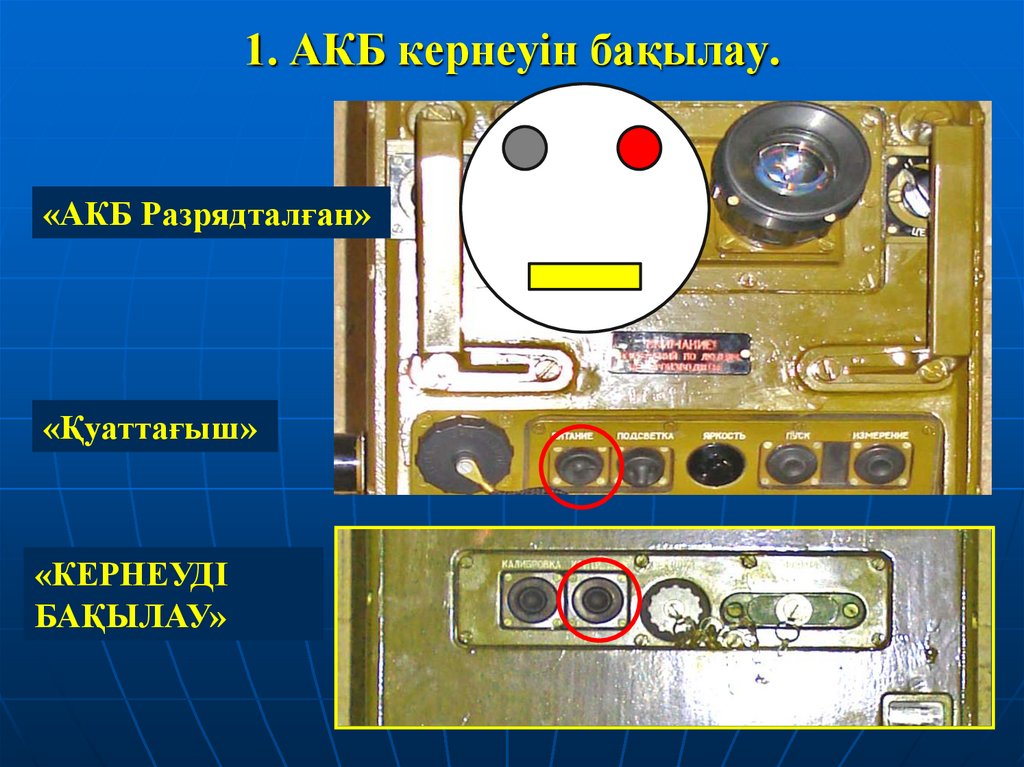

1. АКБ кернеуін бақылау.
«АКБ Разрядталған»
«Қуаттағыш»
«КЕРНЕУДІ
БАҚЫЛАУ»
33

34.

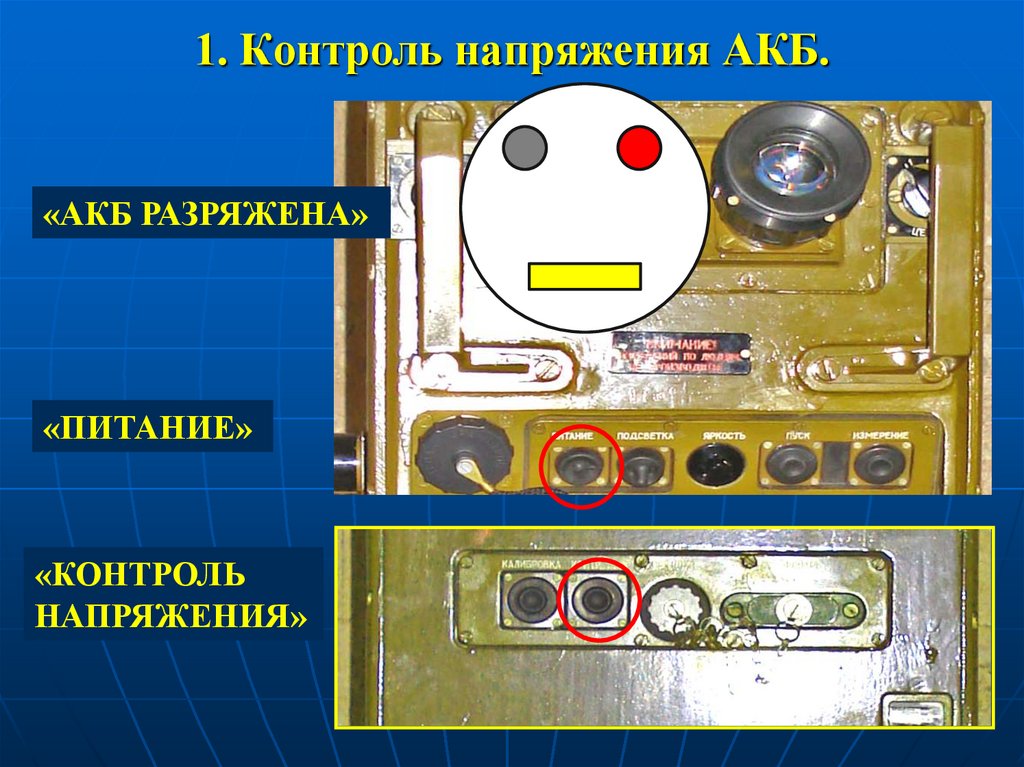

1. Контроль напряжения АКБ.
«АКБ РАЗРЯЖЕНА»
«ПИТАНИЕ»
«КОНТРОЛЬ
НАПРЯЖЕНИЯ»
34

35.

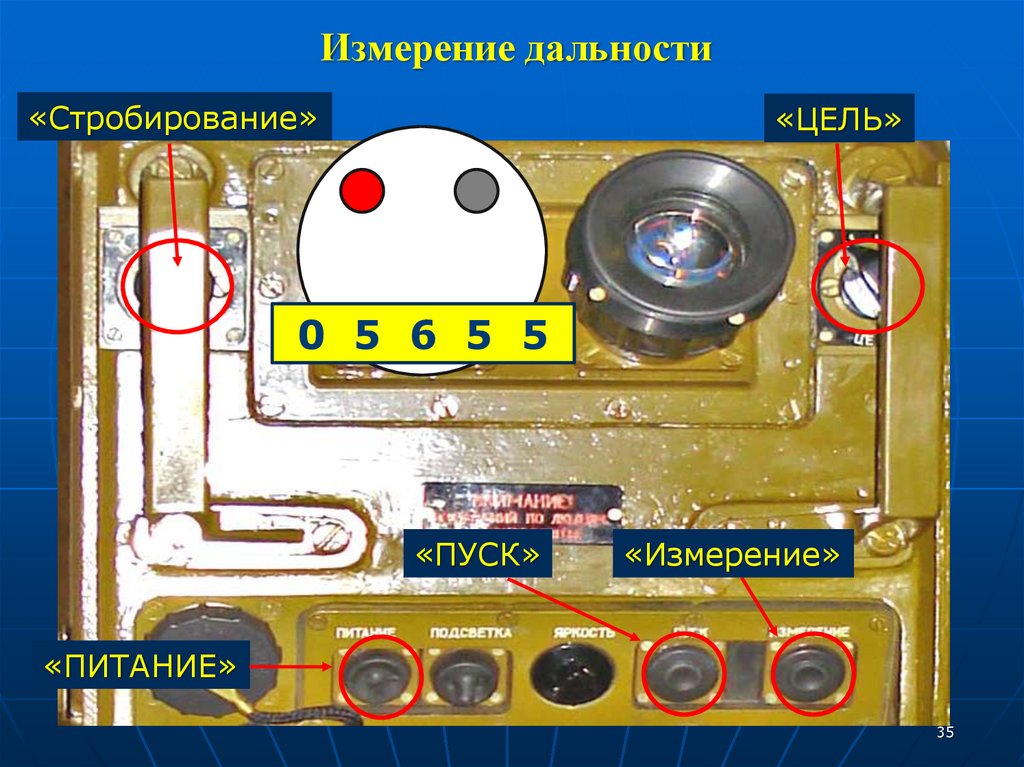

Измерение дальности
«Стробирование»
«ЦЕЛЬ»
0 5 6 5 5
«ПУСК»
«Измерение»
«ПИТАНИЕ»
35

36.

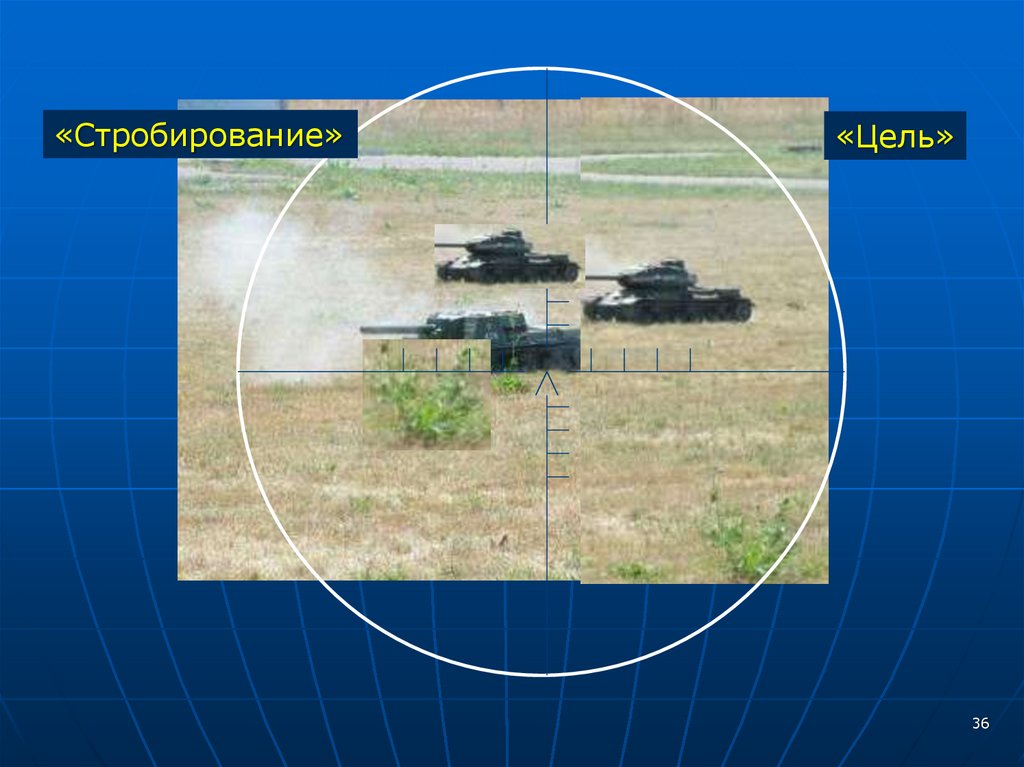

«Стробирование»
«Цель»
36

37.

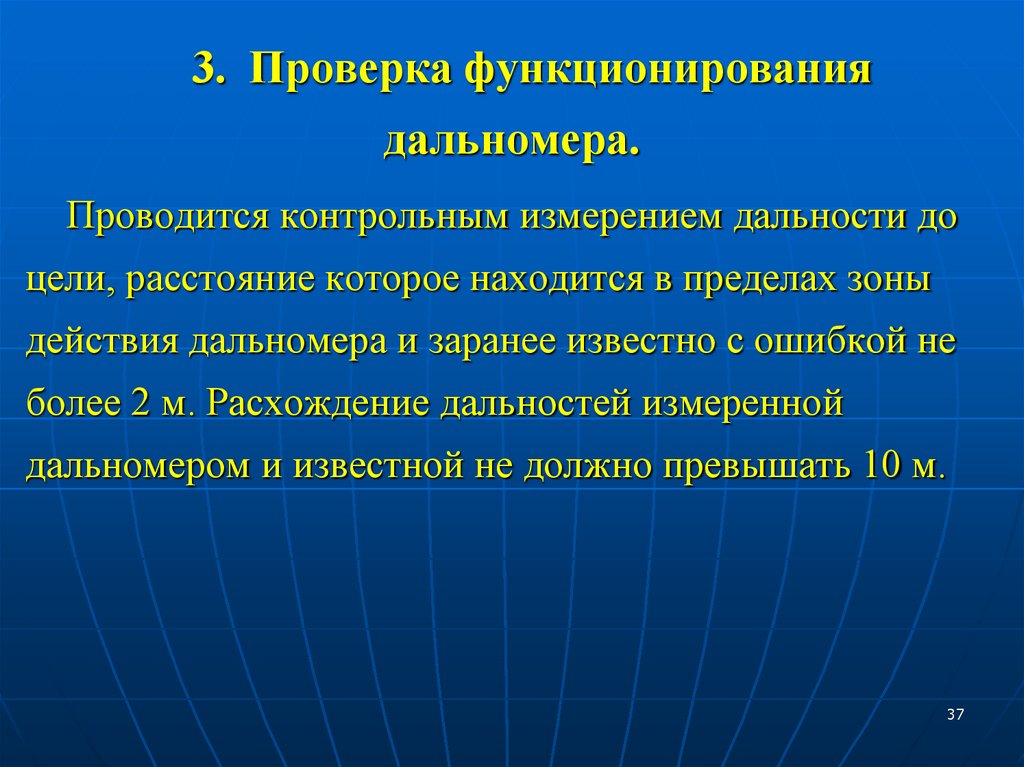

3. Проверка функционирования
дальномера.
Проводится контрольным измерением дальности до
цели, расстояние которое находится в пределах зоны
действия дальномера и заранее известно с ошибкой не
более 2 м. Расхождение дальностей измеренной
дальномером и известной не должно превышать 10 м.
37

38.

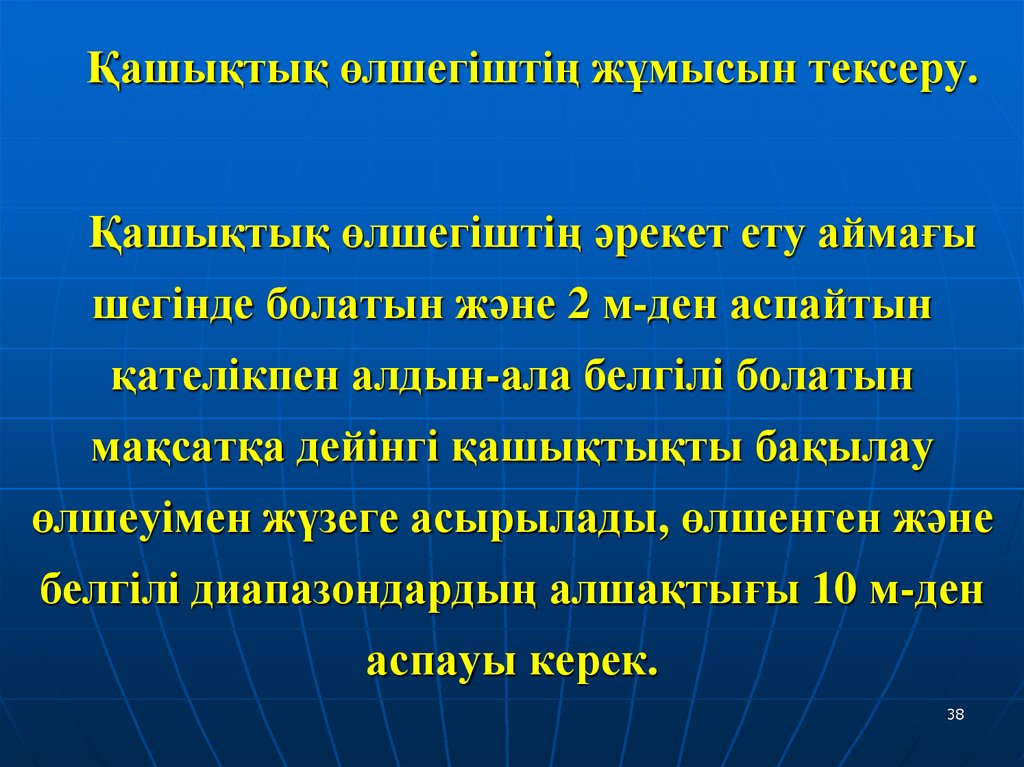

Қашықтық өлшегіштің жұмысын тексеру.
Қашықтық өлшегіштің әрекет ету аймағы
шегінде болатын және 2 м-ден аспайтын
қателікпен алдын-ала белгілі болатын
мақсатқа дейінгі қашықтықты бақылау
өлшеуімен жүзеге асырылады, өлшенген және
белгілі диапазондардың алшақтығы 10 м-ден
аспауы керек.
38

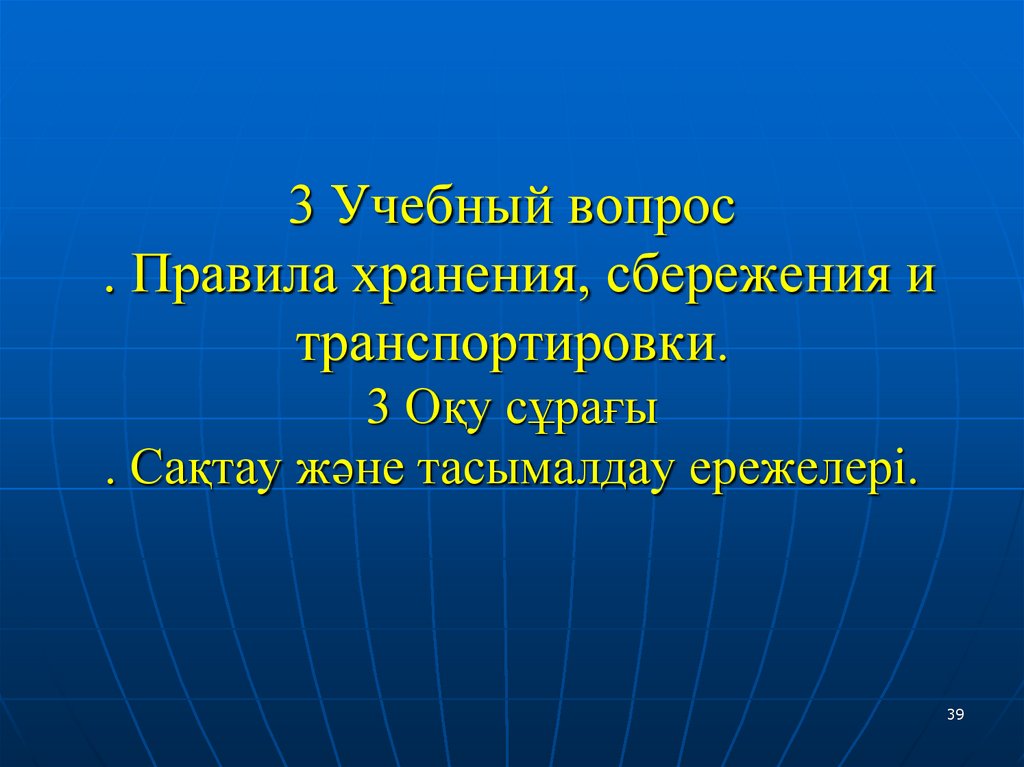

39. 3 Учебный вопрос . Правила хранения, сбережения и транспортировки. 3 Оқу сұрағы . Сақтау және тасымалдау ережелері.

39

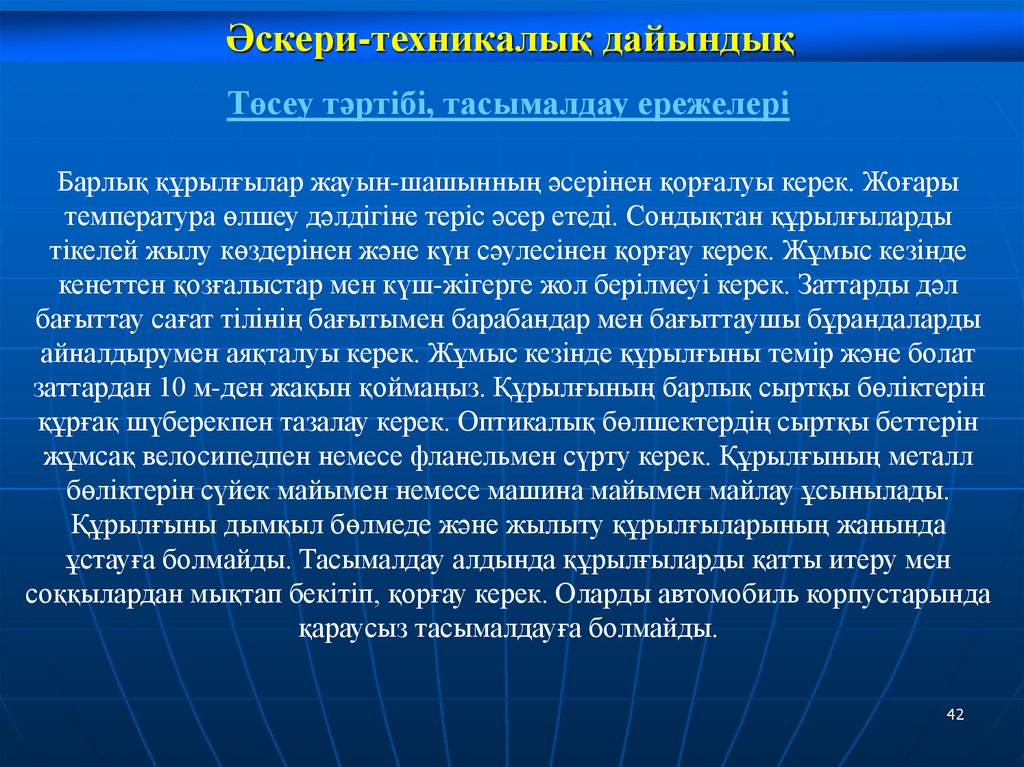

40.

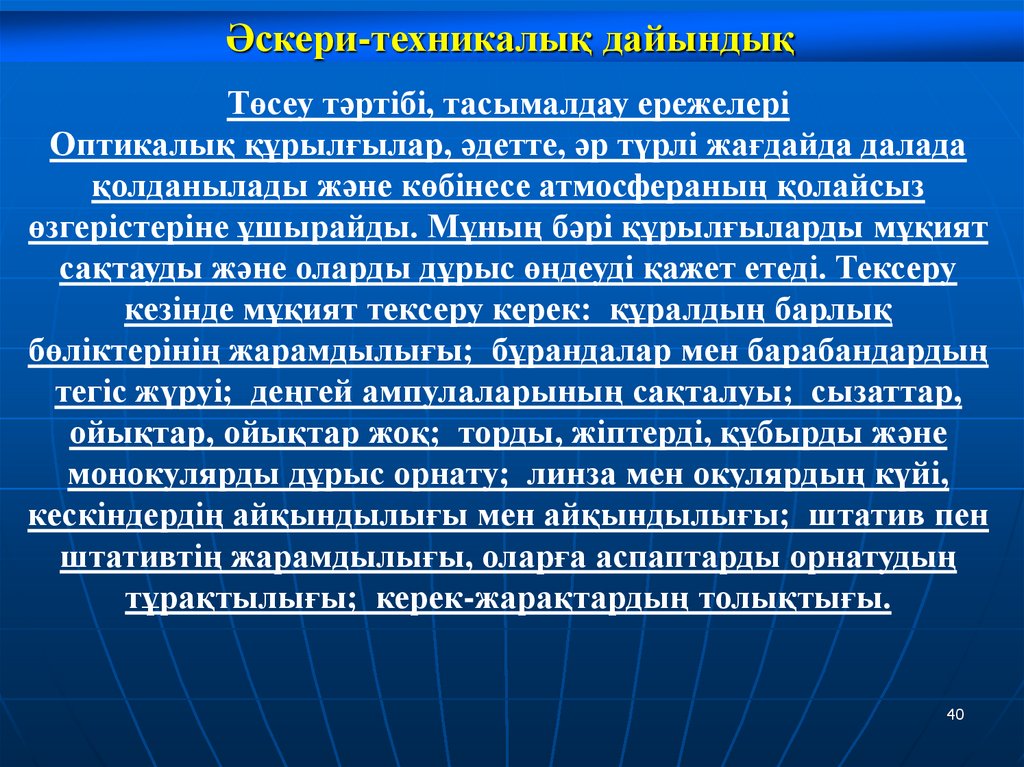

Әскери-техникалық дайындық

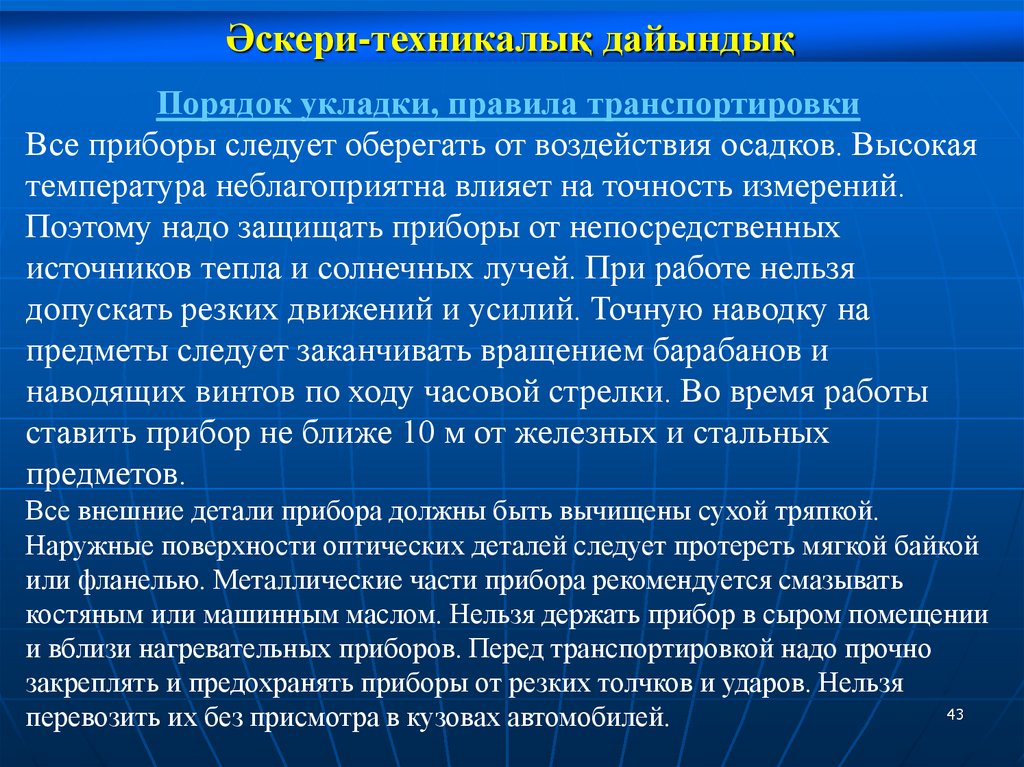

Төсеу тәртібі, тасымалдау ережелері
Оптикалық құрылғылар, әдетте, әр түрлі жағдайда далада
қолданылады және көбінесе атмосфераның қолайсыз
өзгерістеріне ұшырайды. Мұның бәрі құрылғыларды мұқият
сақтауды және оларды дұрыс өңдеуді қажет етеді. Тексеру
кезінде мұқият тексеру керек: құралдың барлық
бөліктерінің жарамдылығы; бұрандалар мен барабандардың
тегіс жүруі; деңгей ампулаларының сақталуы; сызаттар,
ойықтар, ойықтар жоқ; торды, жіптерді, құбырды және
монокулярды дұрыс орнату; линза мен окулярдың күйі,
кескіндердің айқындылығы мен айқындылығы; штатив пен
штативтің жарамдылығы, оларға аспаптарды орнатудың
тұрақтылығы; керек-жарақтардың толықтығы.
40

41.

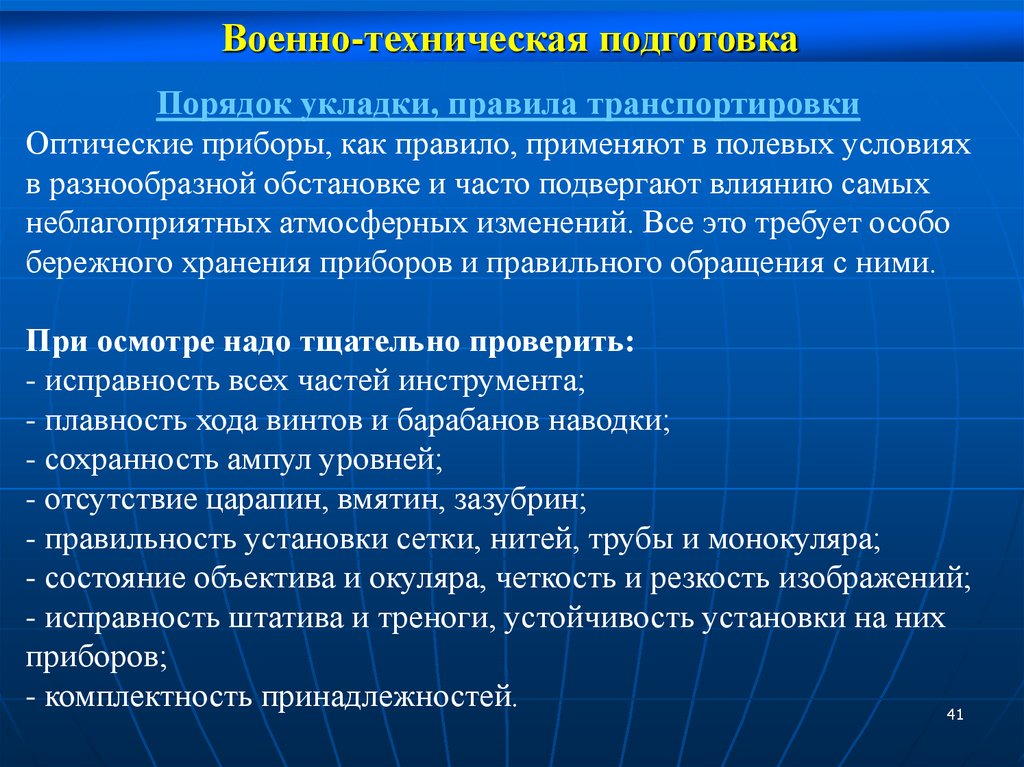

Военно-техническая подготовка
Порядок укладки, правила транспортировки
Оптические приборы, как правило, применяют в полевых условиях
в разнообразной обстановке и часто подвергают влиянию самых
неблагоприятных атмосферных изменений. Все это требует особо
бережного хранения приборов и правильного обращения с ними.
При осмотре надо тщательно проверить:
- исправность всех частей инструмента;
- плавность хода винтов и барабанов наводки;
- сохранность ампул уровней;
- отсутствие царапин, вмятин, зазубрин;
- правильность установки сетки, нитей, трубы и монокуляра;
- состояние объектива и окуляра, четкость и резкость изображений;
- исправность штатива и треноги, устойчивость установки на них
приборов;
- комплектность принадлежностей.
41

42.

Әскери-техникалық дайындық
Төсеу тәртібі, тасымалдау ережелері
Барлық құрылғылар жауын-шашынның әсерінен қорғалуы керек. Жоғары
температура өлшеу дәлдігіне теріс әсер етеді. Сондықтан құрылғыларды
тікелей жылу көздерінен және күн сәулесінен қорғау керек. Жұмыс кезінде
кенеттен қозғалыстар мен күш-жігерге жол берілмеуі керек. Заттарды дәл
бағыттау сағат тілінің бағытымен барабандар мен бағыттаушы бұрандаларды
айналдырумен аяқталуы керек. Жұмыс кезінде құрылғыны темір және болат
заттардан 10 м-ден жақын қоймаңыз. Құрылғының барлық сыртқы бөліктерін
құрғақ шүберекпен тазалау керек. Оптикалық бөлшектердің сыртқы беттерін
жұмсақ велосипедпен немесе фланельмен сүрту керек. Құрылғының металл
бөліктерін сүйек майымен немесе машина майымен майлау ұсынылады.
Құрылғыны дымқыл бөлмеде және жылыту құрылғыларының жанында
ұстауға болмайды. Тасымалдау алдында құрылғыларды қатты итеру мен
соққылардан мықтап бекітіп, қорғау керек. Оларды автомобиль корпустарында
қараусыз тасымалдауға болмайды.
42

43.

Әскери-техникалық дайындық
Порядок укладки, правила транспортировки
Все приборы следует оберегать от воздействия осадков. Высокая
температура неблагоприятна влияет на точность измерений.
Поэтому надо защищать приборы от непосредственных
источников тепла и солнечных лучей. При работе нельзя
допускать резких движений и усилий. Точную наводку на
предметы следует заканчивать вращением барабанов и
наводящих винтов по ходу часовой стрелки. Во время работы
ставить прибор не ближе 10 м от железных и стальных
предметов.
Все внешние детали прибора должны быть вычищены сухой тряпкой.
Наружные поверхности оптических деталей следует протереть мягкой байкой
или фланелью. Металлические части прибора рекомендуется смазывать
костяным или машинным маслом. Нельзя держать прибор в сыром помещении
и вблизи нагревательных приборов. Перед транспортировкой надо прочно
закреплять и предохранять приборы от резких толчков и ударов. Нельзя
43
перевозить их без присмотра в кузовах автомобилей.

44.

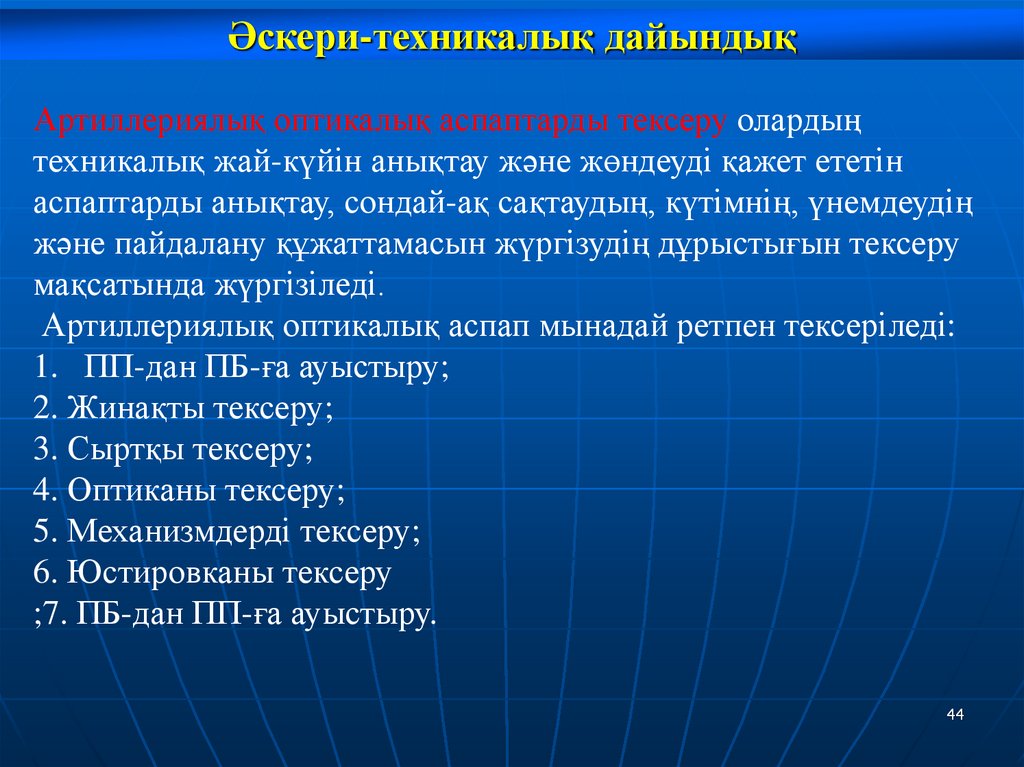

Әскери-техникалық дайындық
Артиллериялық оптикалық аспаптарды тексеру олардың
техникалық жай-күйін анықтау және жөндеуді қажет ететін
аспаптарды анықтау, сондай-ақ сақтаудың, күтімнің, үнемдеудің
және пайдалану құжаттамасын жүргізудің дұрыстығын тексеру
мақсатында жүргізіледі.
Артиллериялық оптикалық аспап мынадай ретпен тексеріледі:
1. ПП-дан ПБ-ға ауыстыру;
2. Жинақты тексеру;
3. Сыртқы тексеру;
4. Оптиканы тексеру;
5. Механизмдерді тексеру;
6. Юстировканы тексеру
;7. ПБ-дан ПП-ға ауыстыру.
44

45.

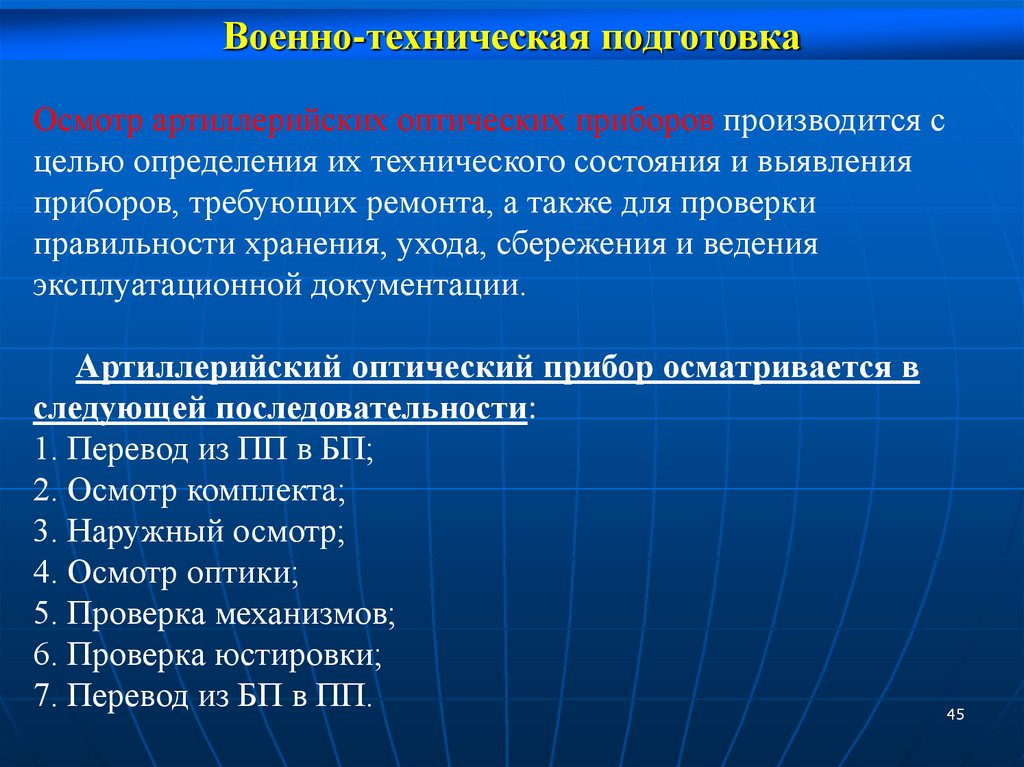

Военно-техническая подготовка
Осмотр артиллерийских оптических приборов производится с
целью определения их технического состояния и выявления
приборов, требующих ремонта, а также для проверки
правильности хранения, ухода, сбережения и ведения
эксплуатационной документации.
Артиллерийский оптический прибор осматривается в
следующей последовательности:
1. Перевод из ПП в БП;
2. Осмотр комплекта;
3. Наружный осмотр;
4. Осмотр оптики;
5. Проверка механизмов;
6. Проверка юстировки;
7. Перевод из БП в ПП.
45

46.

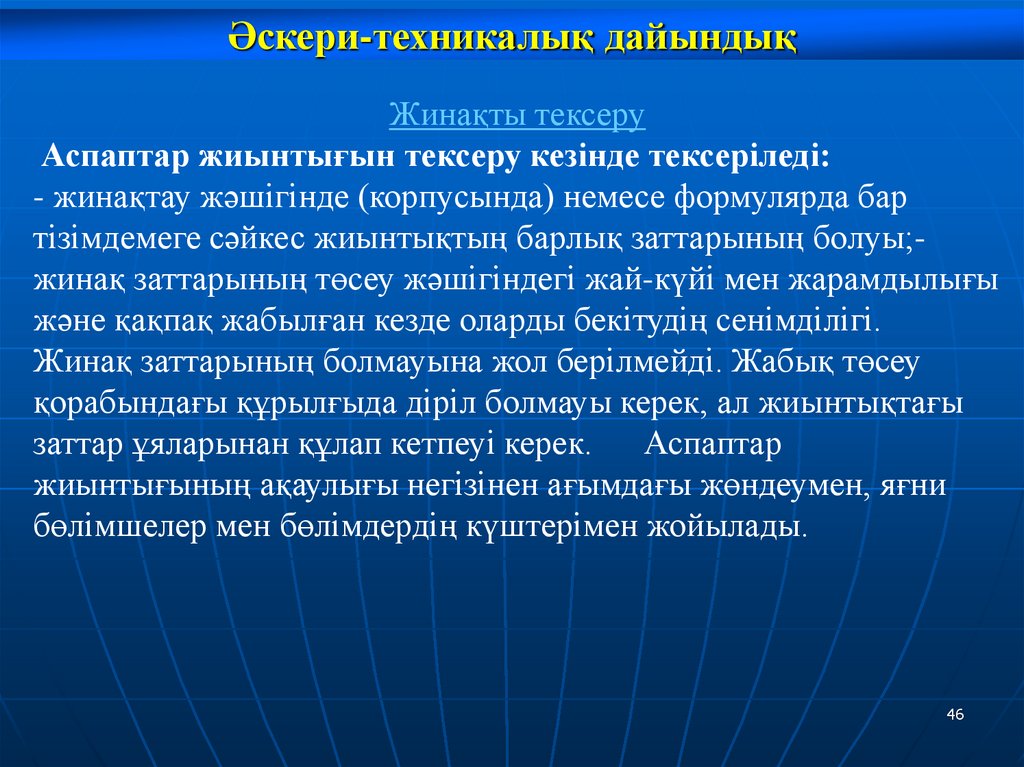

Әскери-техникалық дайындық
Жинақты тексеру
Аспаптар жиынтығын тексеру кезінде тексеріледі:
- жинақтау жәшігінде (корпусында) немесе формулярда бар
тізімдемеге сәйкес жиынтықтың барлық заттарының болуы;жинақ заттарының төсеу жәшігіндегі жай-күйі мен жарамдылығы
және қақпақ жабылған кезде оларды бекітудің сенімділігі.
Жинақ заттарының болмауына жол берілмейді. Жабық төсеу
қорабындағы құрылғыда діріл болмауы керек, ал жиынтықтағы
заттар ұяларынан құлап кетпеуі керек. Аспаптар
жиынтығының ақаулығы негізінен ағымдағы жөндеумен, яғни
бөлімшелер мен бөлімдердің күштерімен жойылады.
46

47.

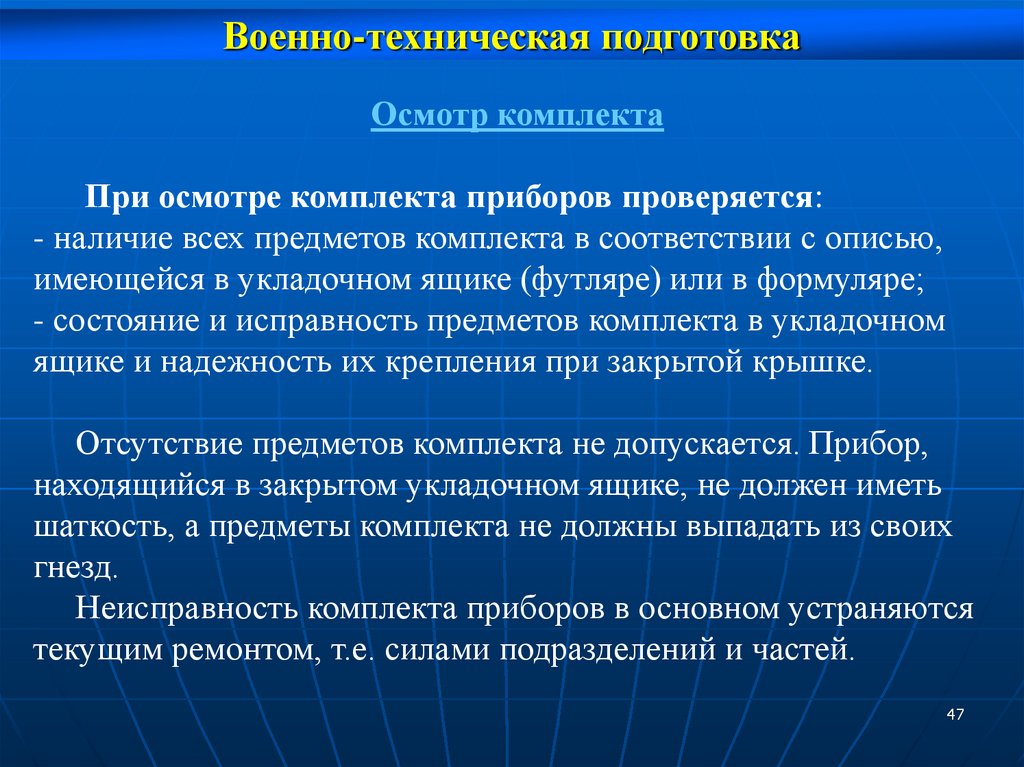

Военно-техническая подготовка
Осмотр комплекта
При осмотре комплекта приборов проверяется:
- наличие всех предметов комплекта в соответствии с описью,
имеющейся в укладочном ящике (футляре) или в формуляре;
- состояние и исправность предметов комплекта в укладочном
ящике и надежность их крепления при закрытой крышке.
Отсутствие предметов комплекта не допускается. Прибор,
находящийся в закрытом укладочном ящике, не должен иметь
шаткость, а предметы комплекта не должны выпадать из своих
гнезд.
Неисправность комплекта приборов в основном устраняются
текущим ремонтом, т.е. силами подразделений и частей.
47

48.

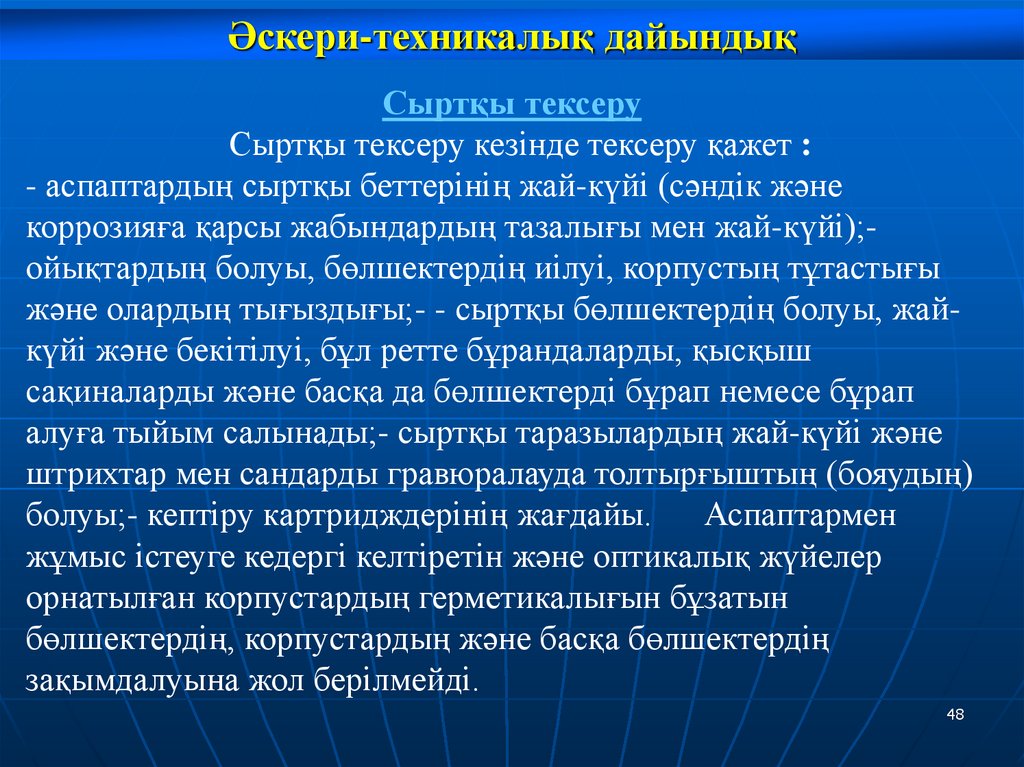

Әскери-техникалық дайындық
Сыртқы тексеру
Сыртқы тексеру кезінде тексеру қажет :
- аспаптардың сыртқы беттерінің жай-күйі (сәндік және
коррозияға қарсы жабындардың тазалығы мен жай-күйі);ойықтардың болуы, бөлшектердің иілуі, корпустың тұтастығы
және олардың тығыздығы;- - сыртқы бөлшектердің болуы, жайкүйі және бекітілуі, бұл ретте бұрандаларды, қысқыш
сақиналарды және басқа да бөлшектерді бұрап немесе бұрап
алуға тыйым салынады;- сыртқы таразылардың жай-күйі және
штрихтар мен сандарды гравюралауда толтырғыштың (бояудың)
болуы;- кептіру картридждерінің жағдайы.
Аспаптармен
жұмыс істеуге кедергі келтіретін және оптикалық жүйелер
орнатылған корпустардың герметикалығын бұзатын
бөлшектердің, корпустардың және басқа бөлшектердің
зақымдалуына жол берілмейді.
48

49.

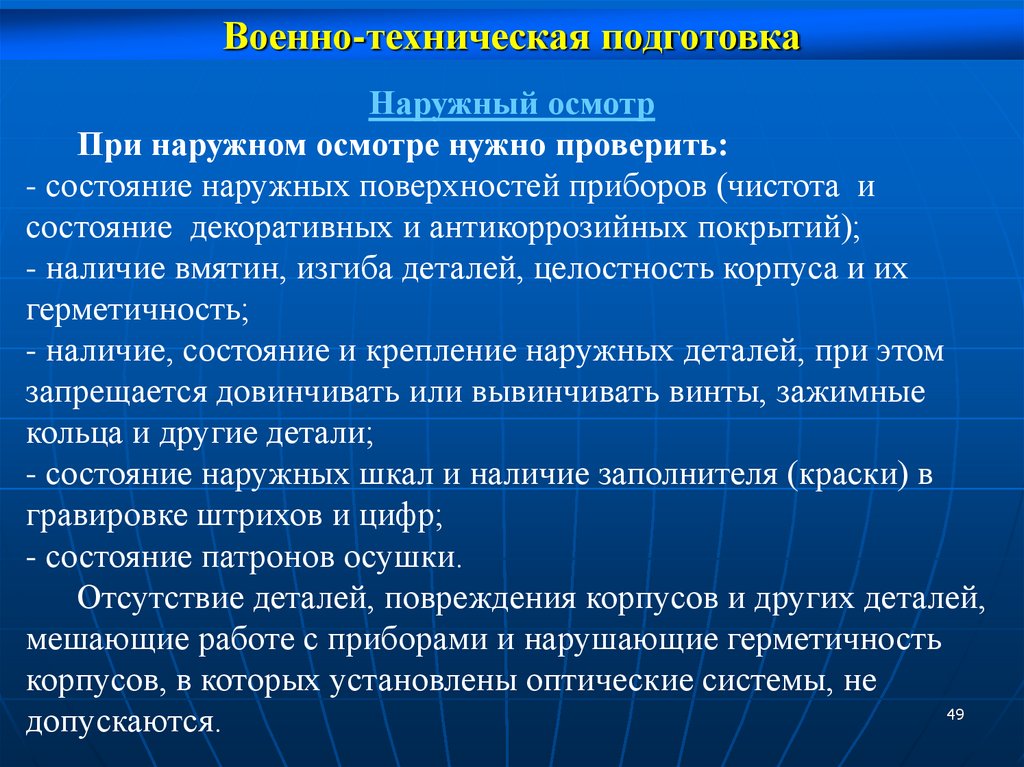

Военно-техническая подготовка
Наружный осмотр
При наружном осмотре нужно проверить:
- состояние наружных поверхностей приборов (чистота и
состояние декоративных и антикоррозийных покрытий);
- наличие вмятин, изгиба деталей, целостность корпуса и их
герметичность;
- наличие, состояние и крепление наружных деталей, при этом
запрещается довинчивать или вывинчивать винты, зажимные
кольца и другие детали;
- состояние наружных шкал и наличие заполнителя (краски) в
гравировке штрихов и цифр;
- состояние патронов осушки.
Отсутствие деталей, повреждения корпусов и других деталей,
мешающие работе с приборами и нарушающие герметичность
корпусов, в которых установлены оптические системы, не
49
допускаются.

50.

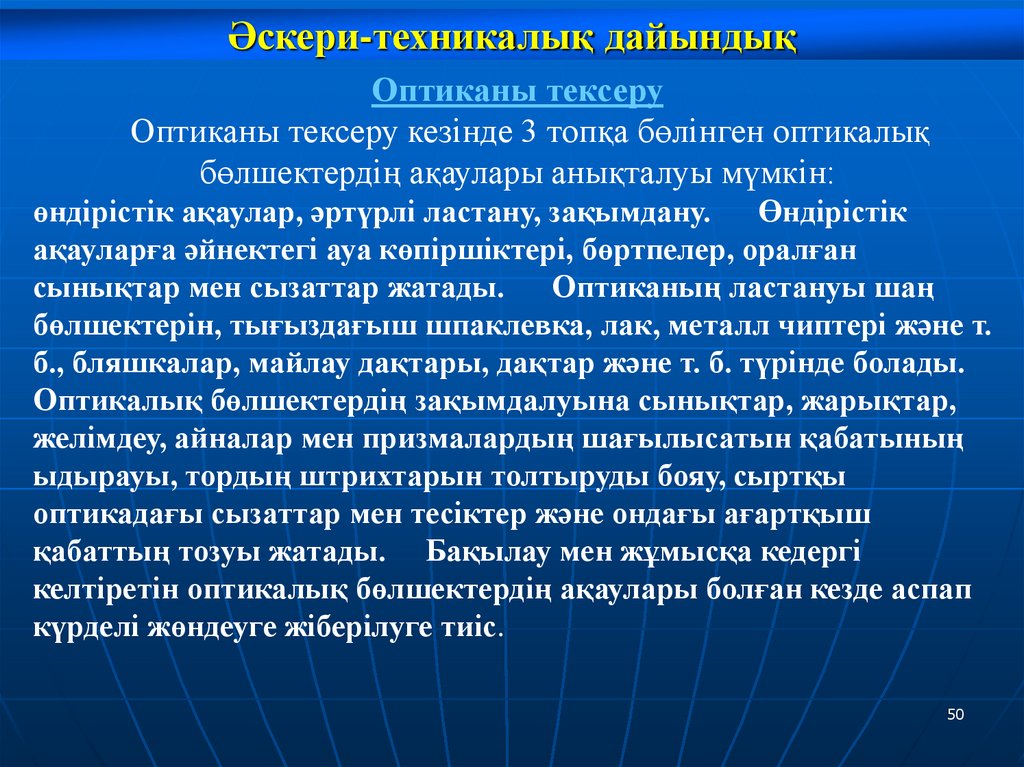

Әскери-техникалық дайындық
Оптиканы тексеру
Оптиканы тексеру кезінде 3 топқа бөлінген оптикалық
бөлшектердің ақаулары анықталуы мүмкін:
өндірістік ақаулар, әртүрлі ластану, зақымдану. Өндірістік
ақауларға әйнектегі ауа көпіршіктері, бөртпелер, оралған
сынықтар мен сызаттар жатады.
Оптиканың ластануы шаң
бөлшектерін, тығыздағыш шпаклевка, лак, металл чиптері және т.
б., бляшкалар, майлау дақтары, дақтар және т. б. түрінде болады.
Оптикалық бөлшектердің зақымдалуына сынықтар, жарықтар,
желімдеу, айналар мен призмалардың шағылысатын қабатының
ыдырауы, тордың штрихтарын толтыруды бояу, сыртқы
оптикадағы сызаттар мен тесіктер және ондағы ағартқыш
қабаттың тозуы жатады. Бақылау мен жұмысқа кедергі
келтіретін оптикалық бөлшектердің ақаулары болған кезде аспап
күрделі жөндеуге жіберілуге тиіс.
50

51.

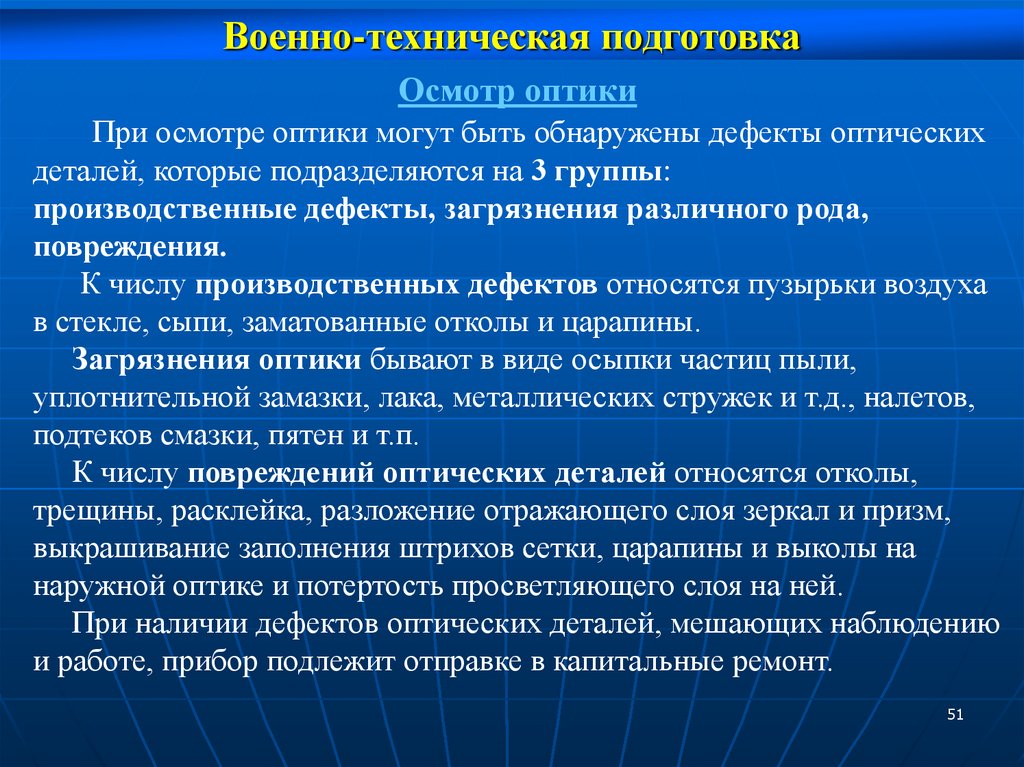

Военно-техническая подготовка
Осмотр оптики
При осмотре оптики могут быть обнаружены дефекты оптических
деталей, которые подразделяются на 3 группы:
производственные дефекты, загрязнения различного рода,
повреждения.
К числу производственных дефектов относятся пузырьки воздуха
в стекле, сыпи, заматованные отколы и царапины.
Загрязнения оптики бывают в виде осыпки частиц пыли,
уплотнительной замазки, лака, металлических стружек и т.д., налетов,
подтеков смазки, пятен и т.п.
К числу повреждений оптических деталей относятся отколы,
трещины, расклейка, разложение отражающего слоя зеркал и призм,
выкрашивание заполнения штрихов сетки, царапины и выколы на
наружной оптике и потертость просветляющего слоя на ней.
При наличии дефектов оптических деталей, мешающих наблюдению
и работе, прибор подлежит отправке в капитальные ремонт.
51

52.

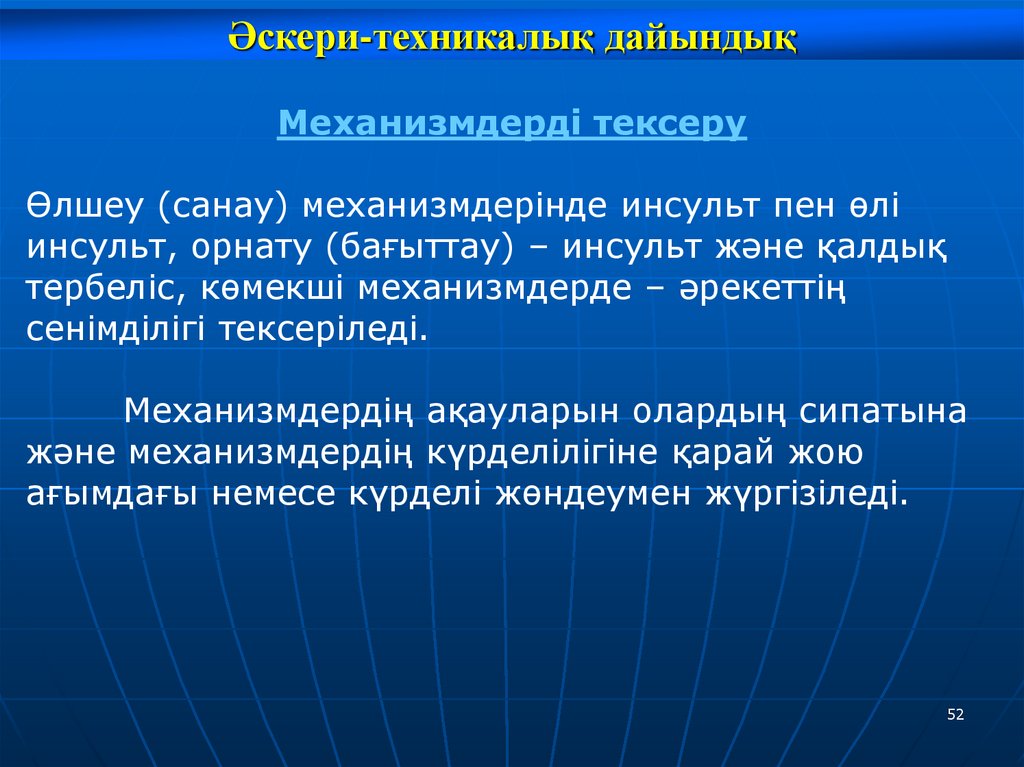

Әскери-техникалық дайындық
Механизмдерді тексеру
Өлшеу (санау) механизмдерінде инсульт пен өлі
инсульт, орнату (бағыттау) – инсульт және қалдық
тербеліс, көмекші механизмдерде – әрекеттің
сенімділігі тексеріледі.
Механизмдердің ақауларын олардың сипатына
және механизмдердің күрделілігіне қарай жою
ағымдағы немесе күрделі жөндеумен жүргізіледі.
52

53.

Военно-техническая подготовка
Проверка механизмов
В измерительных (отсчетных) механизмах
проверяется ход и мертвый ход, в установочных
(наводящих) – ход и остаточная шаткость, во
вспомогательных – безотказность действия.
Устранение неисправностей механизмов в
зависимости от их характера и сложности
механизмов производится текущим или капитальным
ремонтом.
53

54.

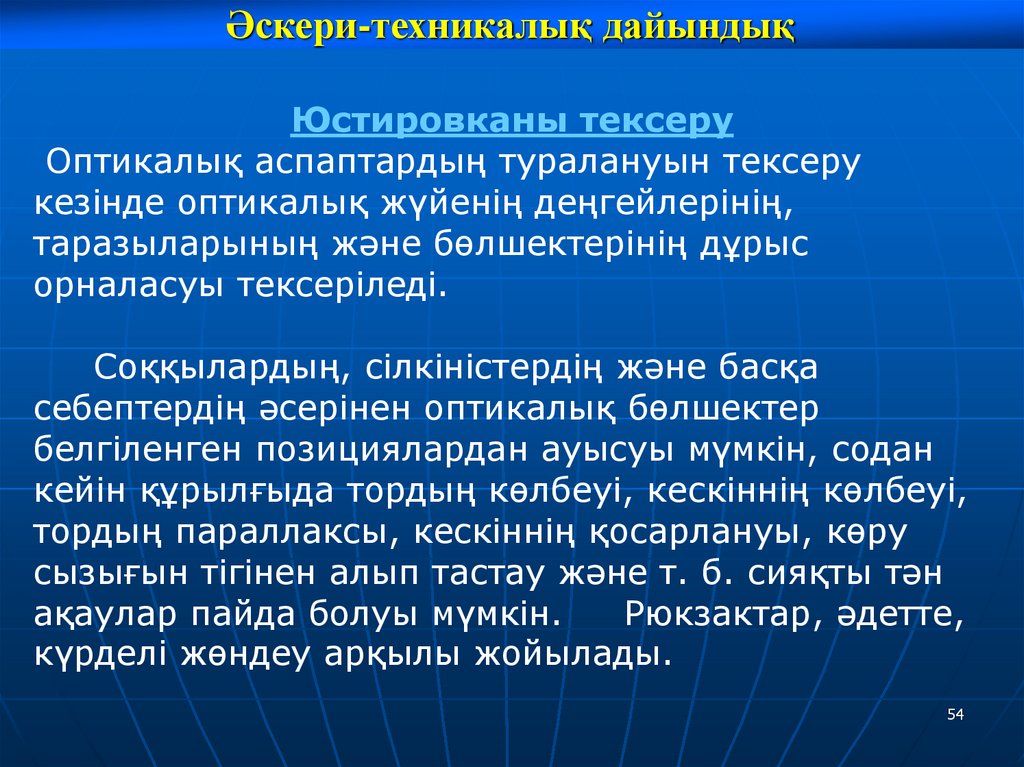

Әскери-техникалық дайындық
Юстировканы тексеру
Оптикалық аспаптардың туралануын тексеру
кезінде оптикалық жүйенің деңгейлерінің,
таразыларының және бөлшектерінің дұрыс
орналасуы тексеріледі.
Соққылардың, сілкіністердің және басқа
себептердің әсерінен оптикалық бөлшектер
белгіленген позициялардан ауысуы мүмкін, содан
кейін құрылғыда тордың көлбеуі, кескіннің көлбеуі,
тордың параллаксы, кескіннің қосарлануы, көру
сызығын тігінен алып тастау және т. б. сияқты тән
ақаулар пайда болуы мүмкін.
Рюкзактар, әдетте,
күрделі жөндеу арқылы жойылады.
54

55.

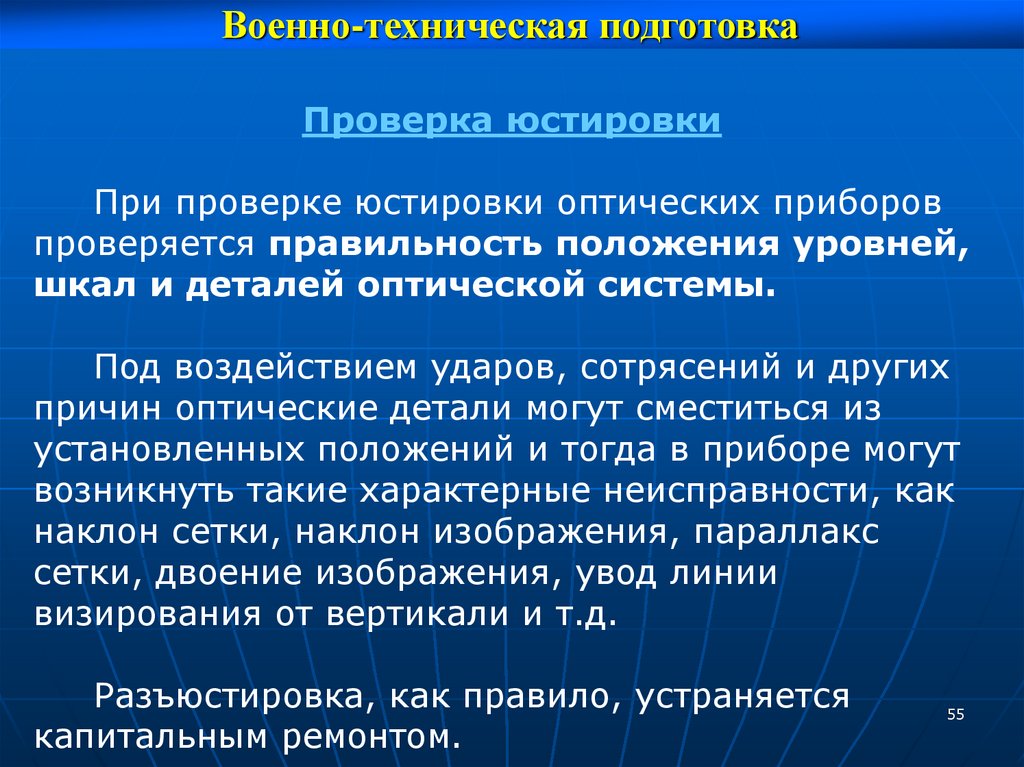

Военно-техническая подготовка
Проверка юстировки
При проверке юстировки оптических приборов
проверяется правильность положения уровней,
шкал и деталей оптической системы.
Под воздействием ударов, сотрясений и других
причин оптические детали могут сместиться из
установленных положений и тогда в приборе могут
возникнуть такие характерные неисправности, как
наклон сетки, наклон изображения, параллакс
сетки, двоение изображения, увод линии
визирования от вертикали и т.д.
Разъюстировка, как правило, устраняется
капитальным ремонтом.
55

56.

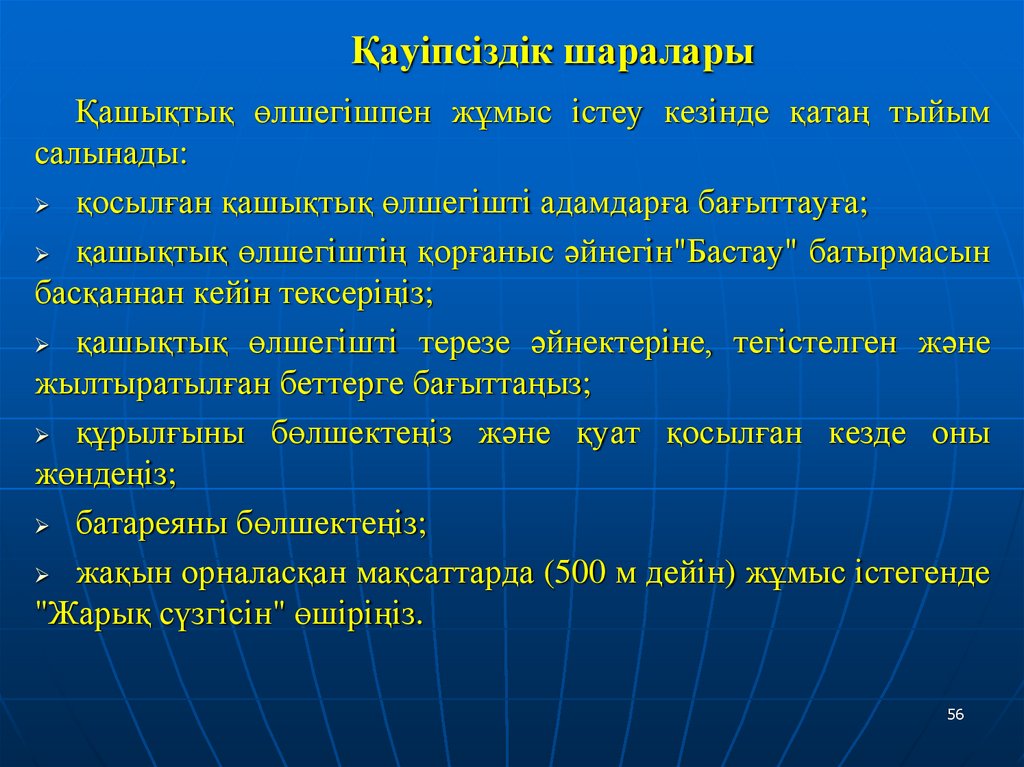

Қауіпсіздік шаралары
Қашықтық өлшегішпен жұмыс істеу кезінде қатаң тыйым
салынады:
қосылған қашықтық өлшегішті адамдарға бағыттауға;
қашықтық өлшегіштің қорғаныс әйнегін"Бастау" батырмасын
басқаннан кейін тексеріңіз;
қашықтық өлшегішті терезе әйнектеріне, тегістелген және
жылтыратылған беттерге бағыттаңыз;
құрылғыны бөлшектеңіз және қуат қосылған кезде оны
жөндеңіз;
батареяны бөлшектеңіз;
жақын орналасқан мақсаттарда (500 м дейін) жұмыс істегенде
"Жарық сүзгісін" өшіріңіз.
56

57.

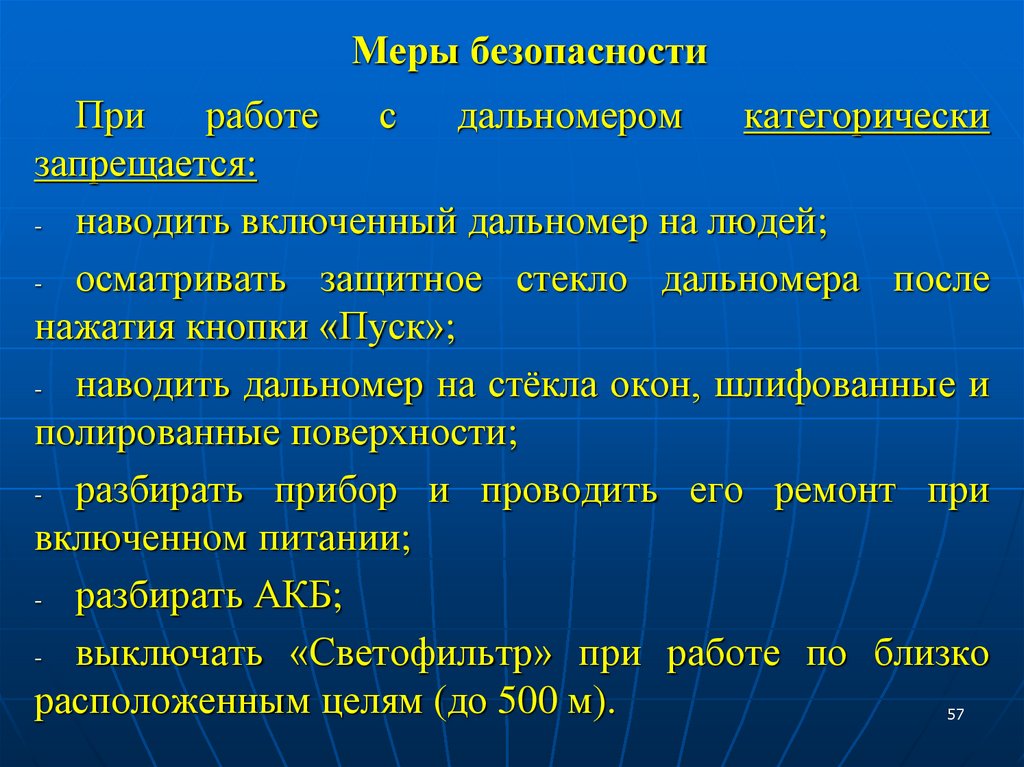

Меры безопасности
При
работе
с
дальномером
категорически
запрещается:
- наводить включенный дальномер на людей;
- осматривать защитное стекло дальномера после
нажатия кнопки «Пуск»;
- наводить дальномер на стёкла окон, шлифованные и
полированные поверхности;
- разбирать прибор и проводить его ремонт при
включенном питании;
- разбирать АКБ;
- выключать «Светофильтр» при работе по близко
расположенным целям (до 500 м).
57

58.

Өзін-өзі даярлау
тапсырмасы
Серж. РӘжА командирлерге арналған
бөлім барлау және ПРП . 75-бет;
58

59.

Задание на
самоподготовку
Уч. серж. РВиА для командиров отдел.
разведки и ПРП стр. 75;
59
