§ 18. Логика и компьютер
§ 19. Логические операции
§ 20. Диаграммы
§ 21. Упрощение логических выражений
§ 22. Синтез логических выражений
§ 23. Предикаты и кванторы
§ 24. Логические элементы компьютера
§ 25. Логические задачи
Задачи ЕГЭ
К.Ю. Поляков, Е.А. Ерёмин, 2013
http://kpolyakov.spb.ru

2. Логические основы компьютеров

2
Логические
основы
компьютеров

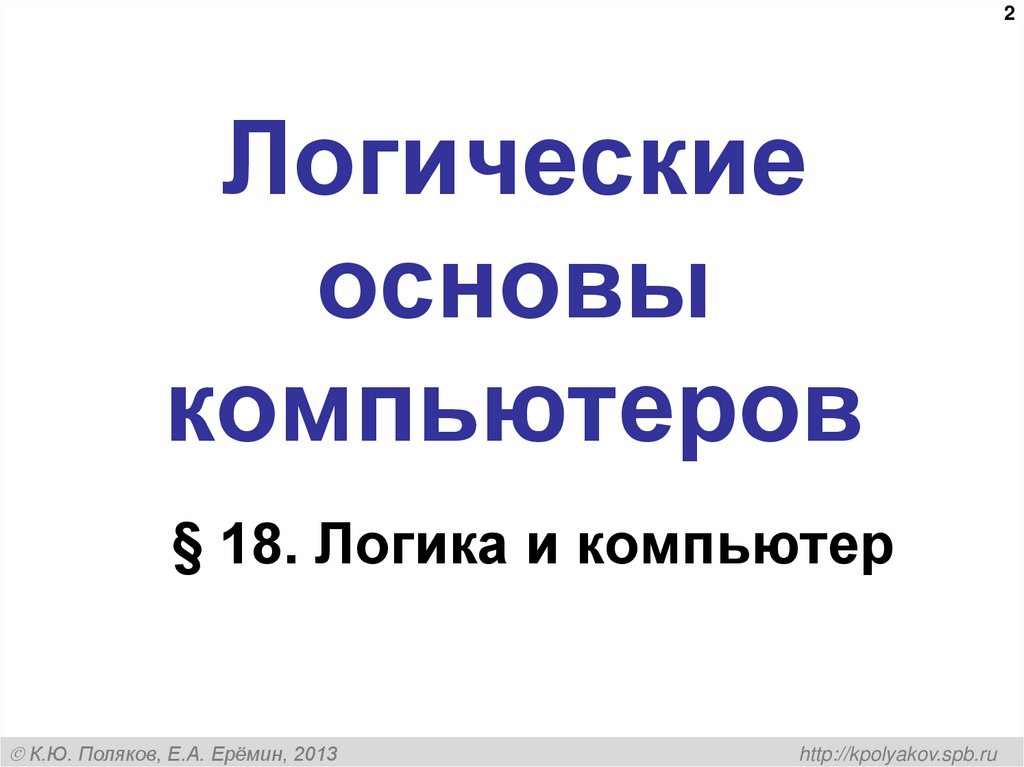

§ 18. Логика и компьютер
К.Ю. Поляков, Е.А. Ерёмин, 2013
http://kpolyakov.spb.ru

3. Логика, высказывания

Логические основы компьютеров, 10 класс
3

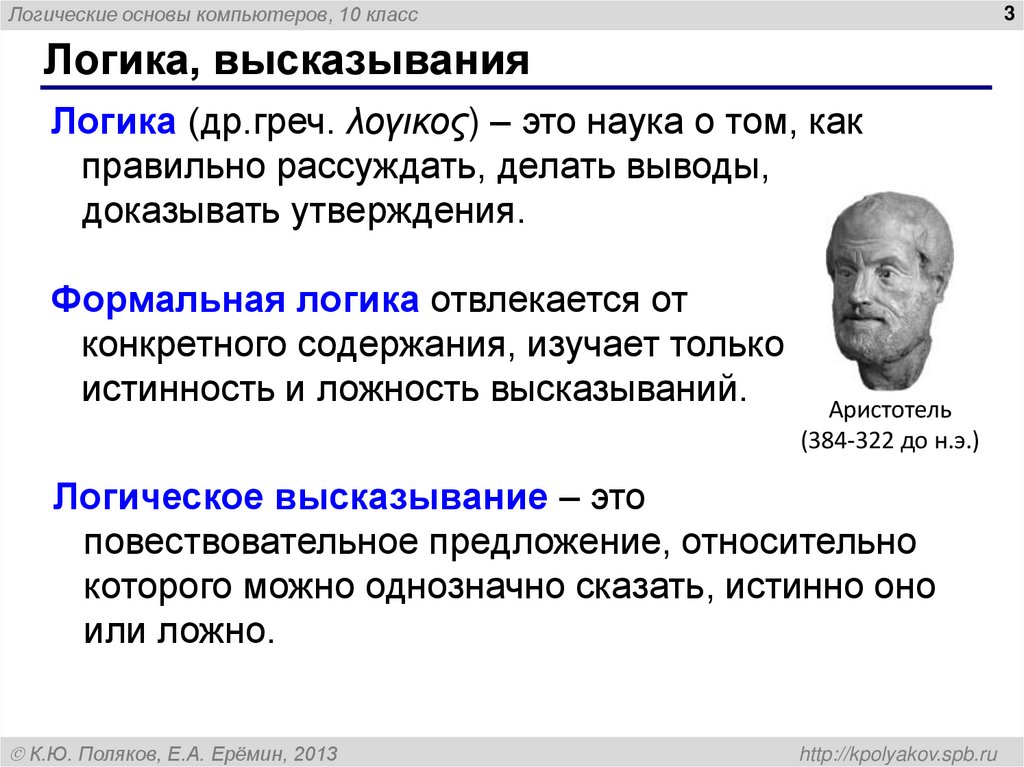

Логика, высказывания
Логика (др.греч. λογικος) – это наука о том, как
правильно рассуждать, делать выводы,
доказывать утверждения.
Формальная логика отвлекается от
конкретного содержания, изучает только
истинность и ложность высказываний.
Аристотель
(384-322 до н.э.)
Логическое высказывание – это
повествовательное предложение, относительно
которого можно однозначно сказать, истинно оно
или ложно.
К.Ю. Поляков, Е.А. Ерёмин, 2013
http://kpolyakov.spb.ru

4. Высказывание или нет?

Логические основы компьютеров, 10 класс
4

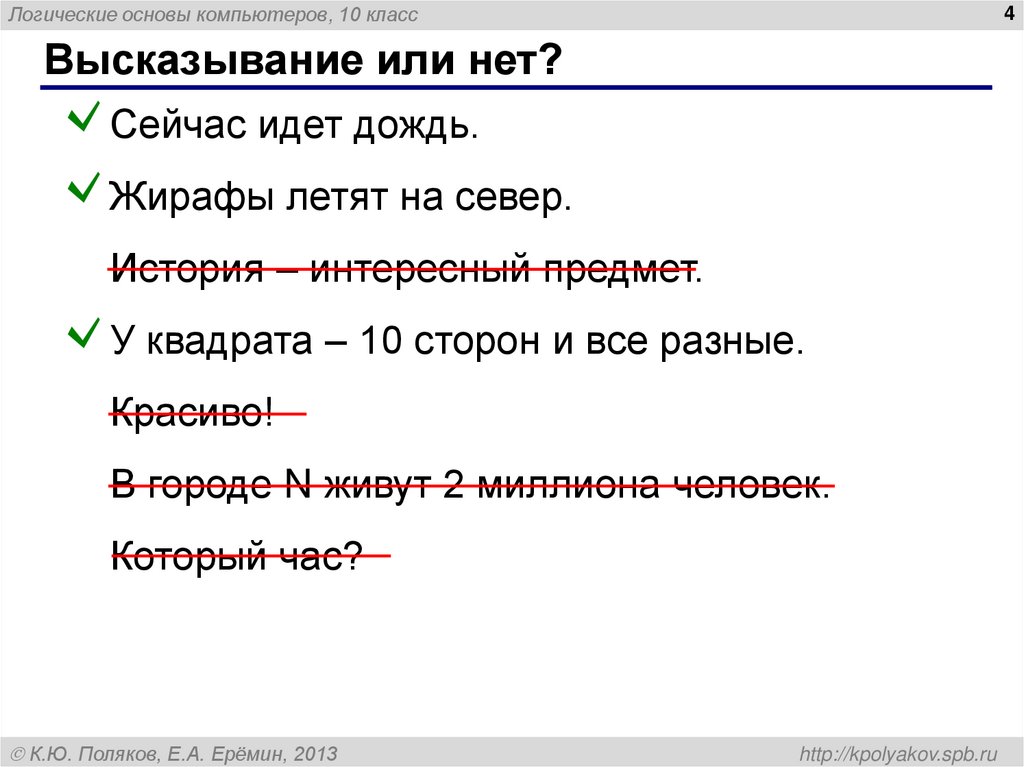

Высказывание или нет?
Сейчас идет дождь.
Жирафы летят на север.
История – интересный предмет.
У квадрата – 10 сторон и все разные.
Красиво!
В городе N живут 2 миллиона человек.
Который час?
К.Ю. Поляков, Е.А. Ерёмин, 2013
http://kpolyakov.spb.ru

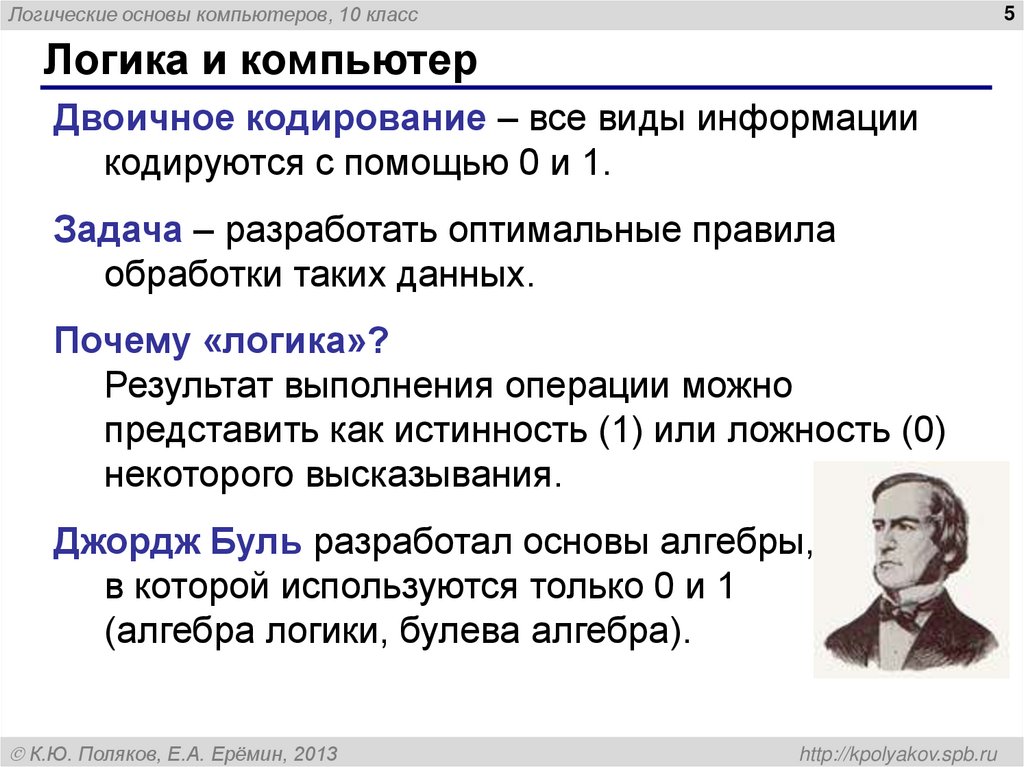

5. Логика и компьютер

Логические основы компьютеров, 10 класс
5
Логика и компьютер
Двоичное кодирование – все виды информации
кодируются с помощью 0 и 1.
Задача – разработать оптимальные правила
обработки таких данных.
Почему «логика»?
Результат выполнения операции можно
представить как истинность (1) или ложность (0)
некоторого высказывания.
Джордж Буль разработал основы алгебры,
в которой используются только 0 и 1
(алгебра логики, булева алгебра).
К.Ю. Поляков, Е.А. Ерёмин, 2013
http://kpolyakov.spb.ru

6. Логические основы компьютеров

6
Логические
основы
компьютеров

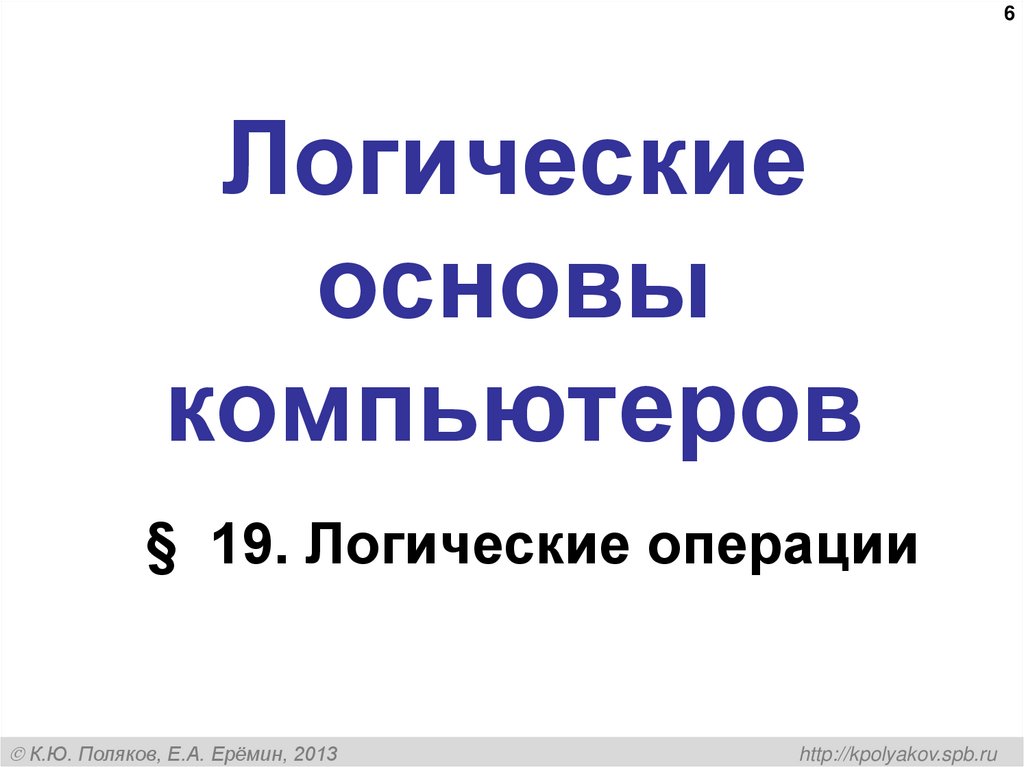

§ 19. Логические операции
К.Ю. Поляков, Е.А. Ерёмин, 2013
http://kpolyakov.spb.ru

7. Обозначение высказываний

Логические основы компьютеров, 10 класс
7

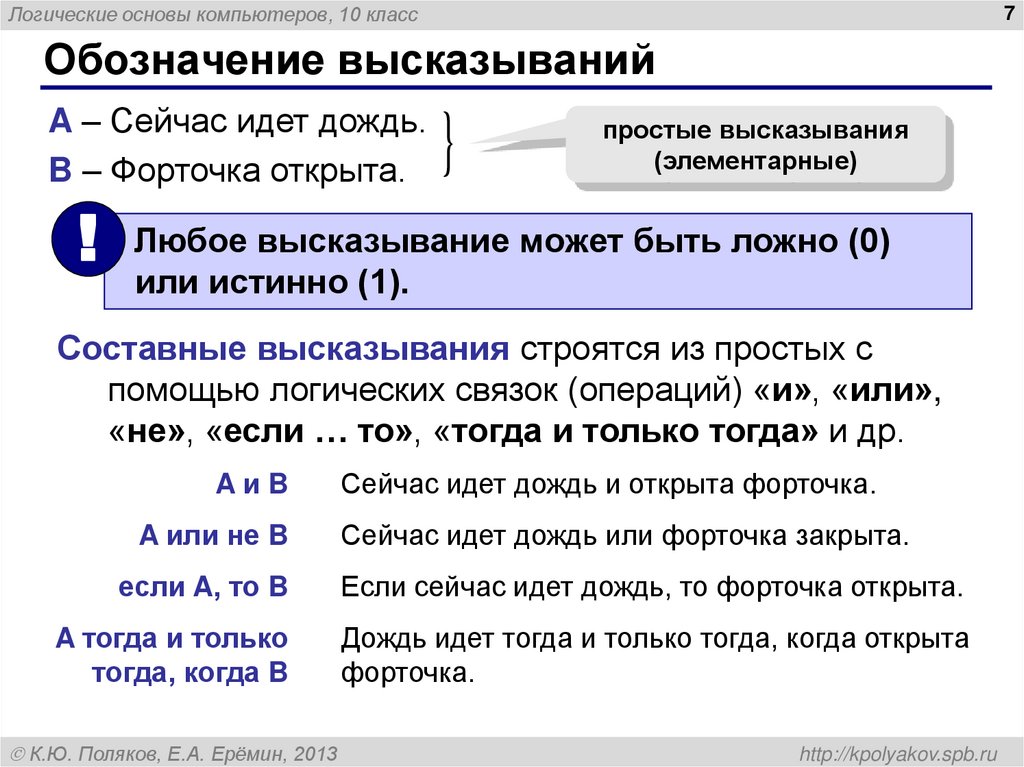

Обозначение высказываний
A – Сейчас идет дождь.
B – Форточка открыта.
}
простые высказывания
(элементарные)
! Любое высказывание может быть ложно (0)
или истинно (1).
Составные высказывания строятся из простых с
помощью логических связок (операций) «и», «или»,
«не», «если … то», «тогда и только тогда» и др.
AиB
Сейчас идет дождь и открыта форточка.
A или не B
Сейчас идет дождь или форточка закрыта.
если A, то B
Если сейчас идет дождь, то форточка открыта.
A тогда и только
тогда, когда B
Дождь идет тогда и только тогда, когда открыта
форточка.
К.Ю. Поляков, Е.А. Ерёмин, 2013
http://kpolyakov.spb.ru

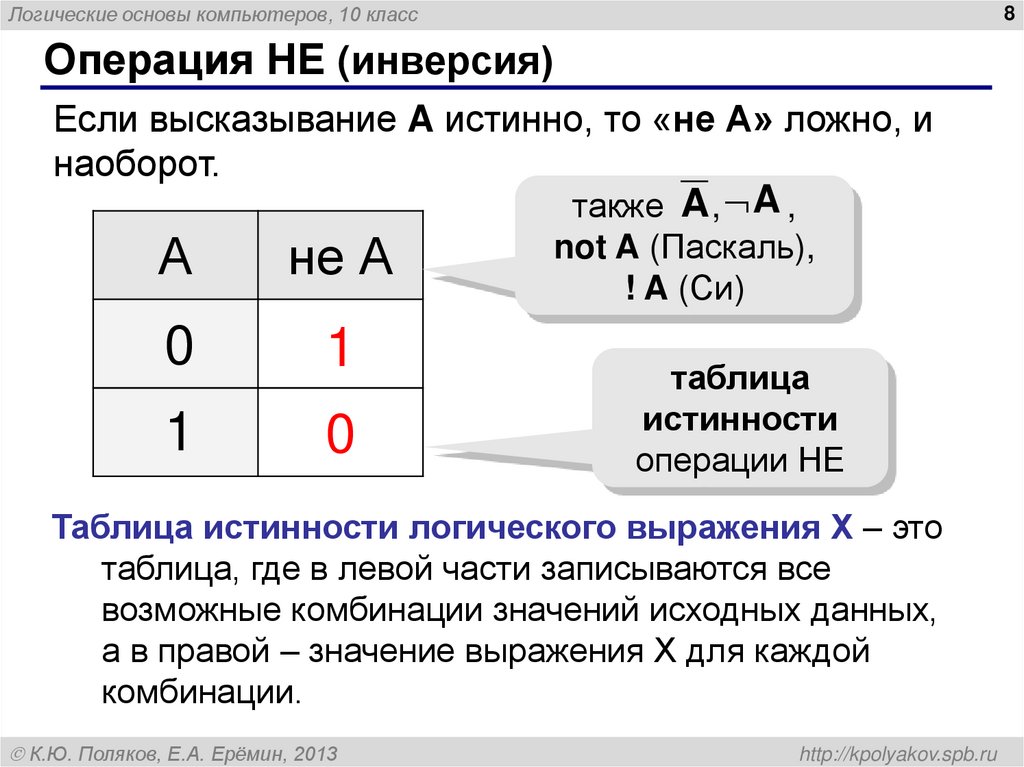

8. Операция НЕ (инверсия)

Логические основы компьютеров, 10 класс
8
Операция НЕ (инверсия)
Если высказывание A истинно, то «не А» ложно, и
наоборот.
также A , A ,
А
не А
0
1
1
0
not A (Паскаль),
! A (Си)
таблица
истинности
операции НЕ
Таблица истинности логического выражения Х – это
таблица, где в левой части записываются все
возможные комбинации значений исходных данных,
а в правой – значение выражения Х для каждой
комбинации.
К.Ю. Поляков, Е.А. Ерёмин, 2013
http://kpolyakov.spb.ru

9. Операция И

Логические основы компьютеров, 10 класс
9
Операция И
Высказывание «A и B» истинно тогда и только тогда,
когда А и B истинны одновременно.
AиB
A
B
220 В
К.Ю. Поляков, Е.А. Ерёмин, 2013
http://kpolyakov.spb.ru

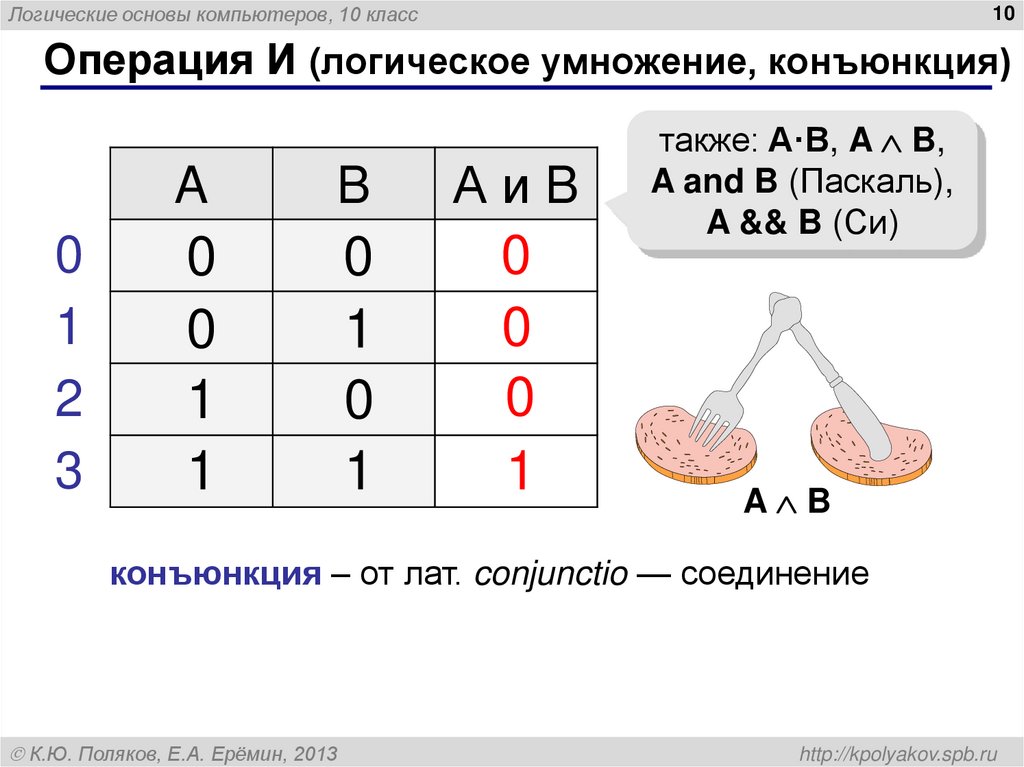

10. Операция И (логическое умножение, конъюнкция)

Логические основы компьютеров, 10 класс
10
Операция И (логическое умножение, конъюнкция)
0
1
2
3
A
B
АиB
0
0
1
1
0
1
0
1
0
0
0
1
также: A·B, A B,
A and B (Паскаль),
A && B (Си)
A B
конъюнкция – от лат. conjunctio — соединение
К.Ю. Поляков, Е.А. Ерёмин, 2013
http://kpolyakov.spb.ru

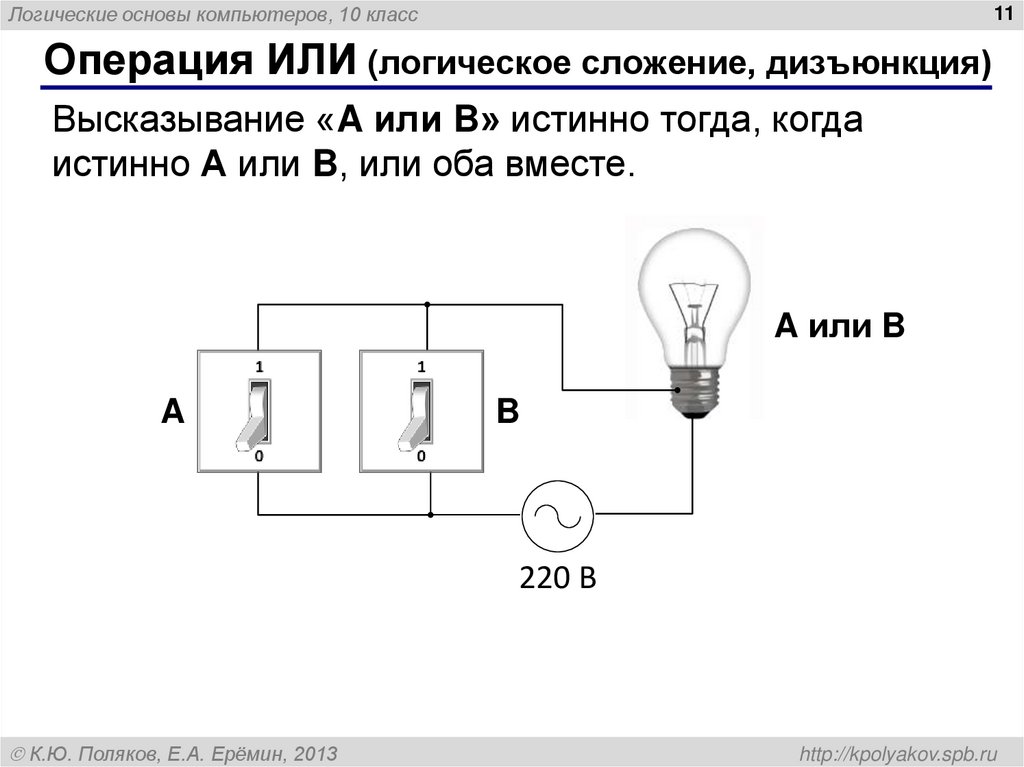

11. Операция ИЛИ (логическое сложение, дизъюнкция)

Логические основы компьютеров, 10 класс
11
Операция ИЛИ (логическое сложение, дизъюнкция)
Высказывание «A или B» истинно тогда, когда
истинно А или B, или оба вместе.
A или B
A
B
220 В
К.Ю. Поляков, Е.А. Ерёмин, 2013
http://kpolyakov.spb.ru

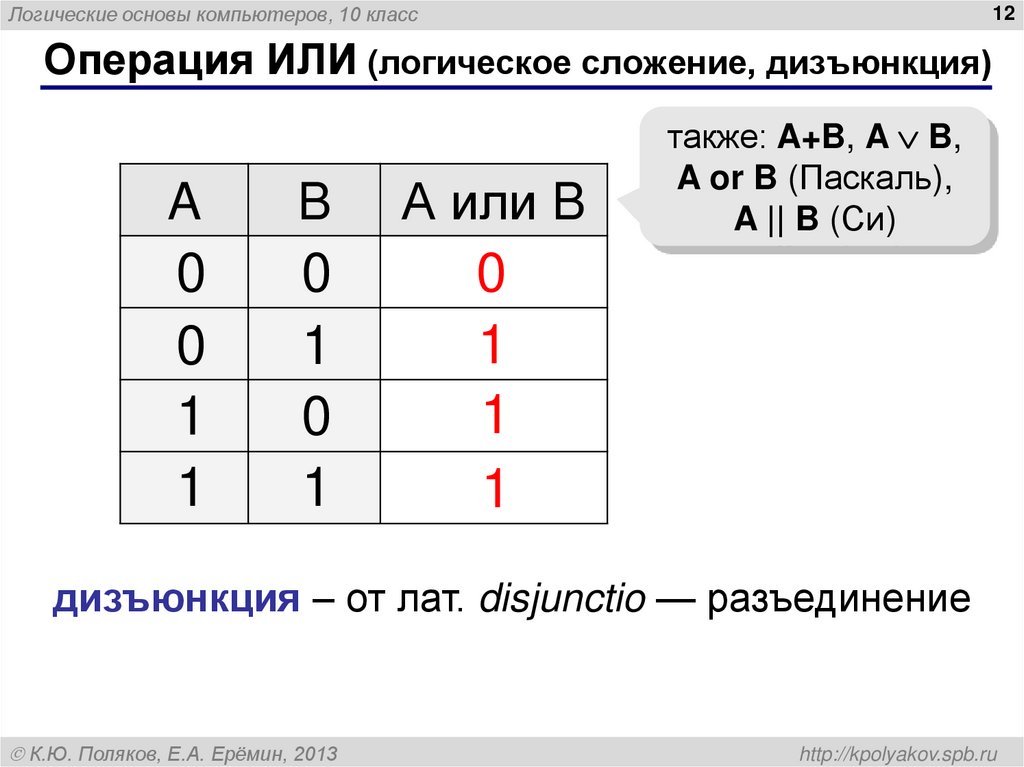

12. Операция ИЛИ (логическое сложение, дизъюнкция)

Логические основы компьютеров, 10 класс
12
Операция ИЛИ (логическое сложение, дизъюнкция)
A
B
А или B
0
0
1
1
0
1
0
1
0
1
1
1
также: A+B, A B,
A or B (Паскаль),
A || B (Си)
дизъюнкция – от лат. disjunctio — разъединение
К.Ю. Поляков, Е.А. Ерёмин, 2013
http://kpolyakov.spb.ru

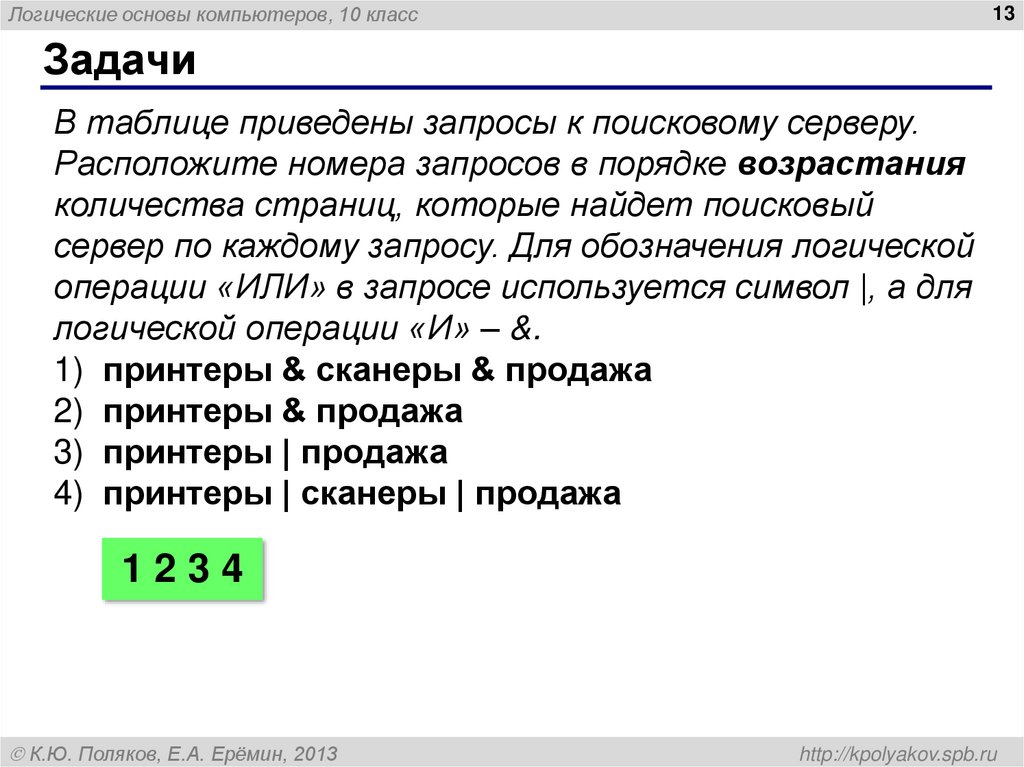

13. Задачи

Логические основы компьютеров, 10 класс
13
Задачи
В таблице приведены запросы к поисковому серверу.
Расположите номера запросов в порядке возрастания
количества страниц, которые найдет поисковый
сервер по каждому запросу. Для обозначения логической
операции «ИЛИ» в запросе используется символ |, а для
логической операции «И» – &.
1) принтеры & сканеры & продажа
2) принтеры & продажа
3) принтеры | продажа
4) принтеры | сканеры | продажа
1234
К.Ю. Поляков, Е.А. Ерёмин, 2013
http://kpolyakov.spb.ru

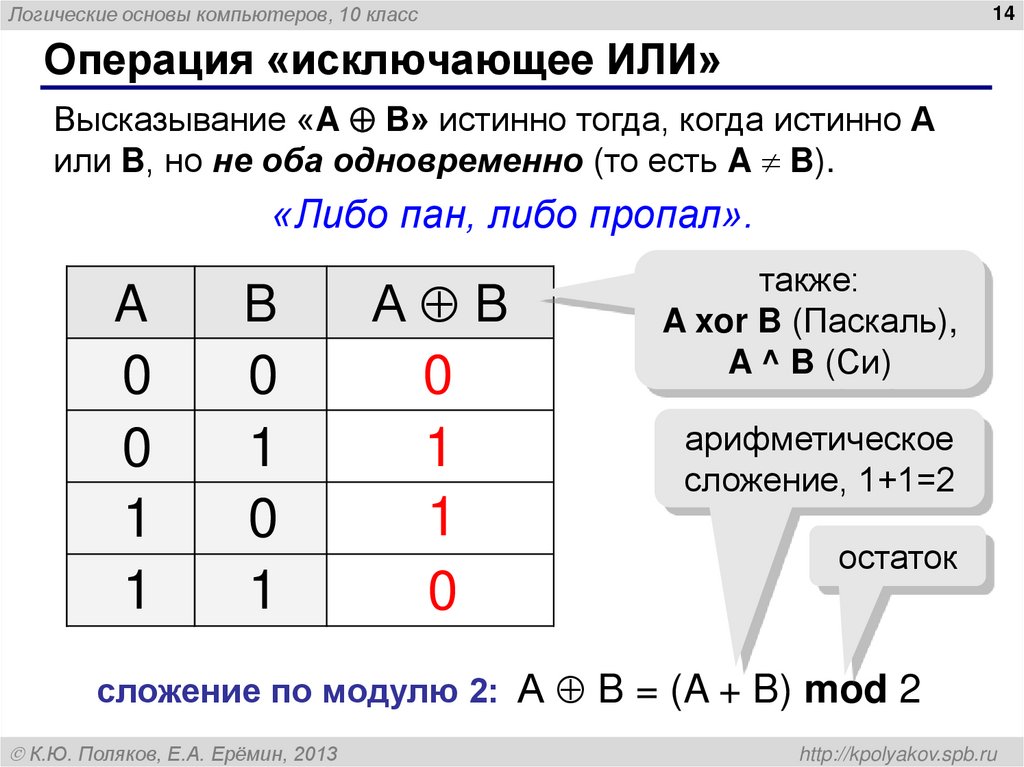

14. Операция «исключающее ИЛИ»

Логические основы компьютеров, 10 класс
14
Операция «исключающее ИЛИ»
Высказывание «A B» истинно тогда, когда истинно А
или B, но не оба одновременно (то есть A B).
«Либо пан, либо пропал».
A
B
А B
0
0
1
1
0
1
0
1
0
1
1
0
также:
A xor B (Паскаль),
A ^ B (Си)
арифметическое
сложение, 1+1=2
остаток
сложение по модулю 2: А B = (A + B) mod 2
К.Ю. Поляков, Е.А. Ерёмин, 2013
http://kpolyakov.spb.ru

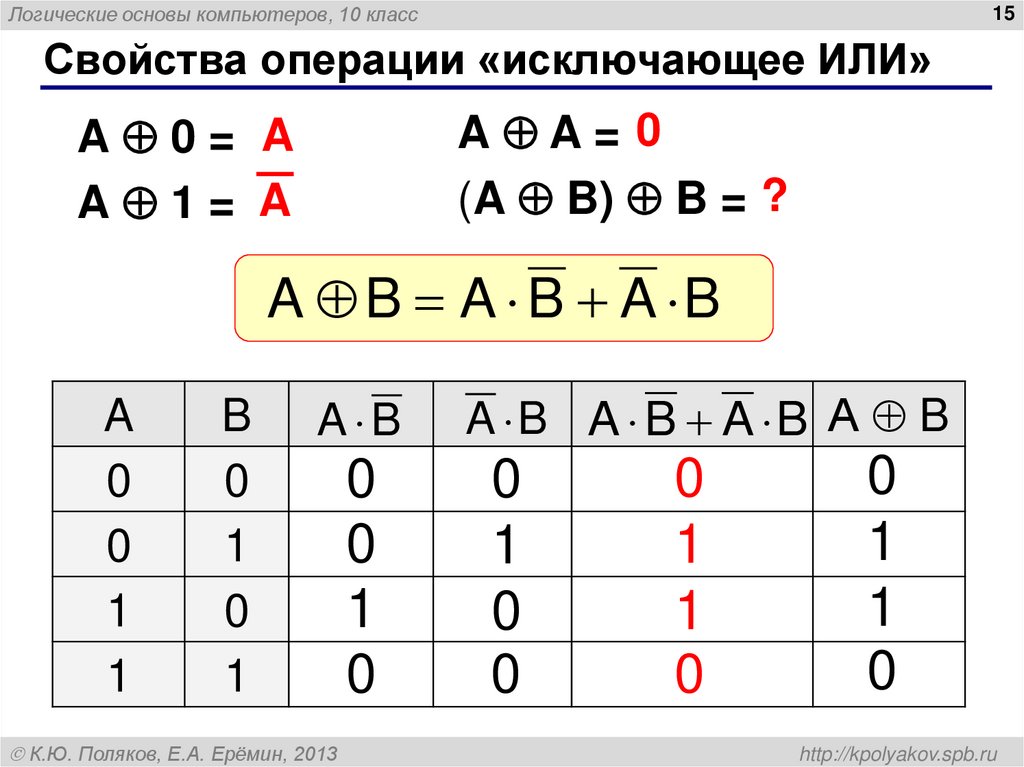

15. Свойства операции «исключающее ИЛИ»

Логические основы компьютеров, 10 класс
15
Свойства операции «исключающее ИЛИ»
A A= 0
(A B) B = ?
A 0= A
A 1= A
A B A B A B
A
0
0
1
1
B
0
1
0
1
A B
A B A B A B А B
0
0
1
0
0
1
0
0
К.Ю. Поляков, Е.А. Ерёмин, 2013
0
1
1
0
0
1
1
0
http://kpolyakov.spb.ru

16. Импликация («если …, то …»)

Логические основы компьютеров, 10 класс
16

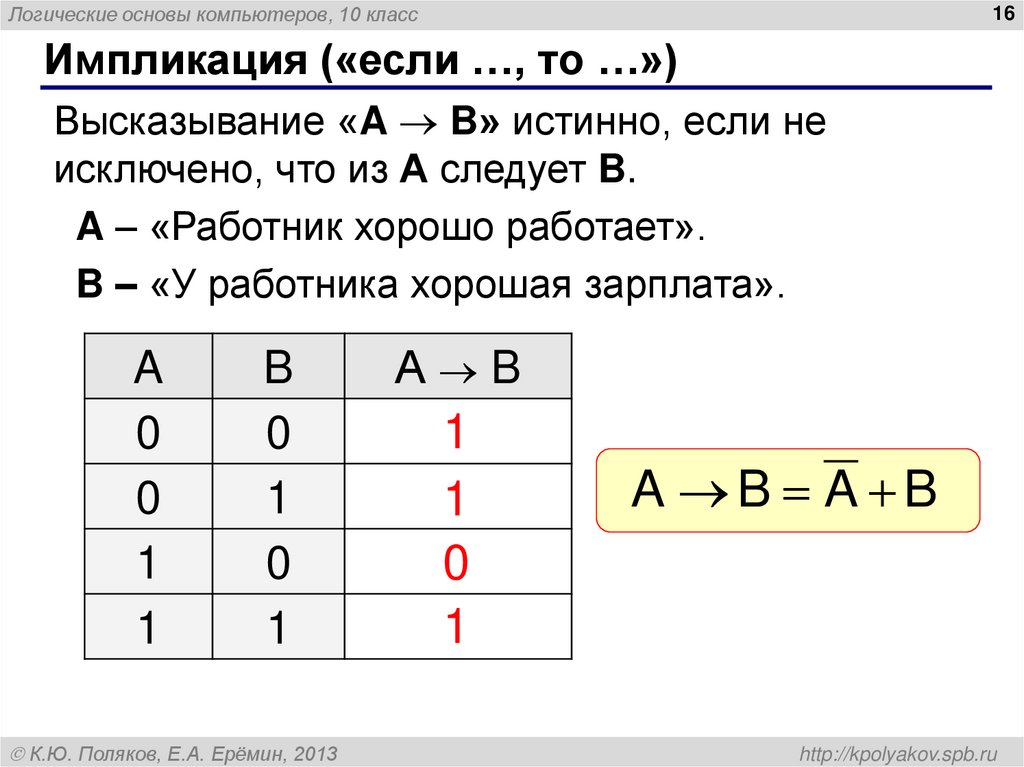

Импликация («если …, то …»)
Высказывание «A B» истинно, если не
исключено, что из А следует B.
A – «Работник хорошо работает».
B – «У работника хорошая зарплата».
A
0
0
1
1
B
0
1
0
1
К.Ю. Поляков, Е.А. Ерёмин, 2013
А B
1
1
0
1
A B A B
http://kpolyakov.spb.ru

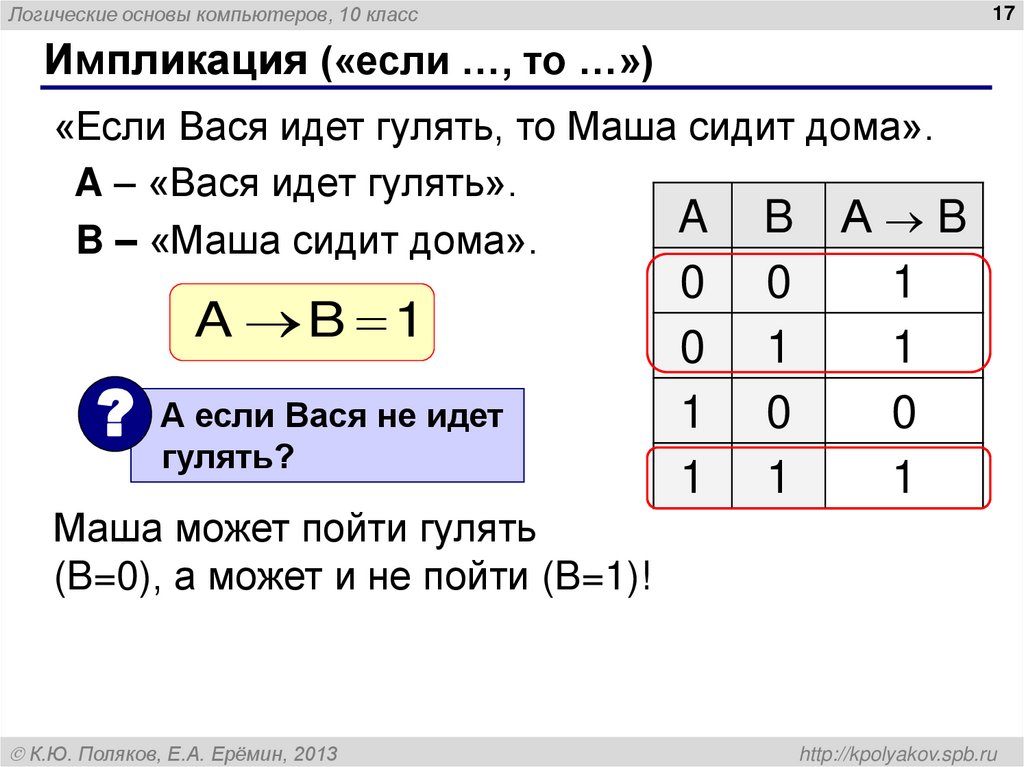

17. Импликация («если …, то …»)

Логические основы компьютеров, 10 класс
17
Импликация («если …, то …»)
«Если Вася идет гулять, то Маша сидит дома».
A – «Вася идет гулять».
A
B
А
B
B – «Маша сидит дома».
A B 1
? А если Вася не идет
гулять?
0
0
1
1
0
1
0
1
1
1
0
1
Маша может пойти гулять
(B=0), а может и не пойти (B=1)!
К.Ю. Поляков, Е.А. Ерёмин, 2013
http://kpolyakov.spb.ru

18. Эквивалентность («тогда и только тогда, …»)

Логические основы компьютеров, 10 класс
18
Эквивалентность («тогда и только тогда, …»)
Высказывание «A B» истинно тогда и только
тогда, когда А и B равны.
A
0
0
1
1
B
0
1
0
1
А B
1
0
0
1
A B A B A B A B
К.Ю. Поляков, Е.А. Ерёмин, 2013
http://kpolyakov.spb.ru

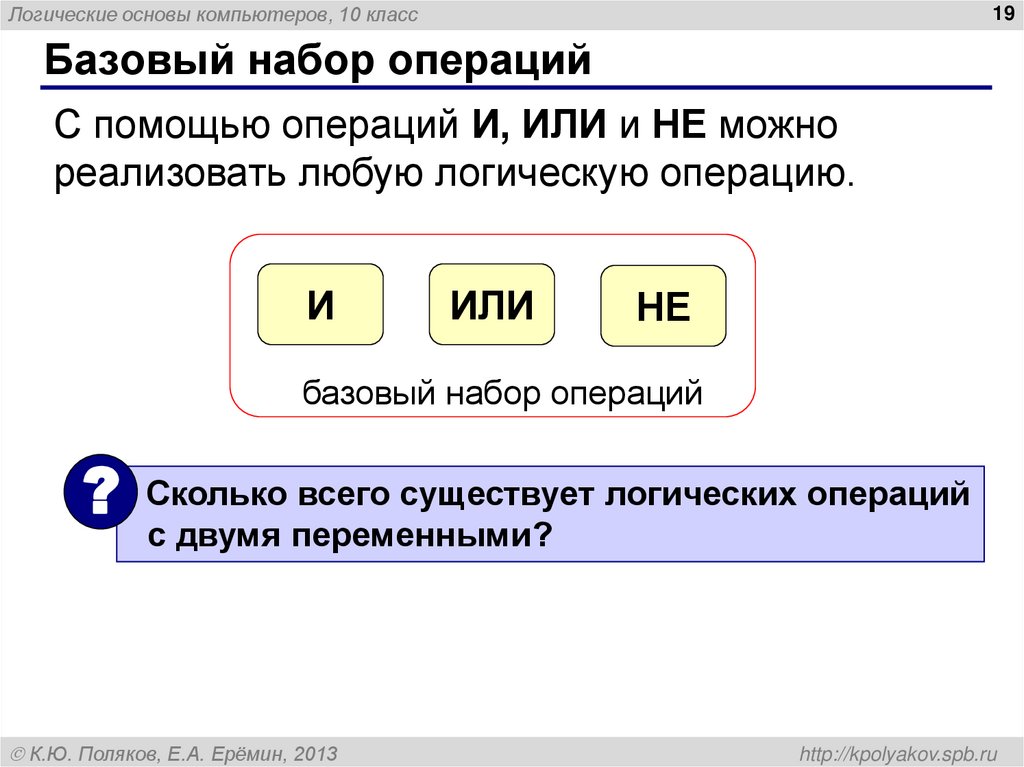

19. Базовый набор операций

Логические основы компьютеров, 10 класс
19
Базовый набор операций
С помощью операций И, ИЛИ и НЕ можно
реализовать любую логическую операцию.
И
ИЛИ
НЕ
базовый набор операций
? Сколько всего существует логических операций
с двумя переменными?
К.Ю. Поляков, Е.А. Ерёмин, 2013
http://kpolyakov.spb.ru

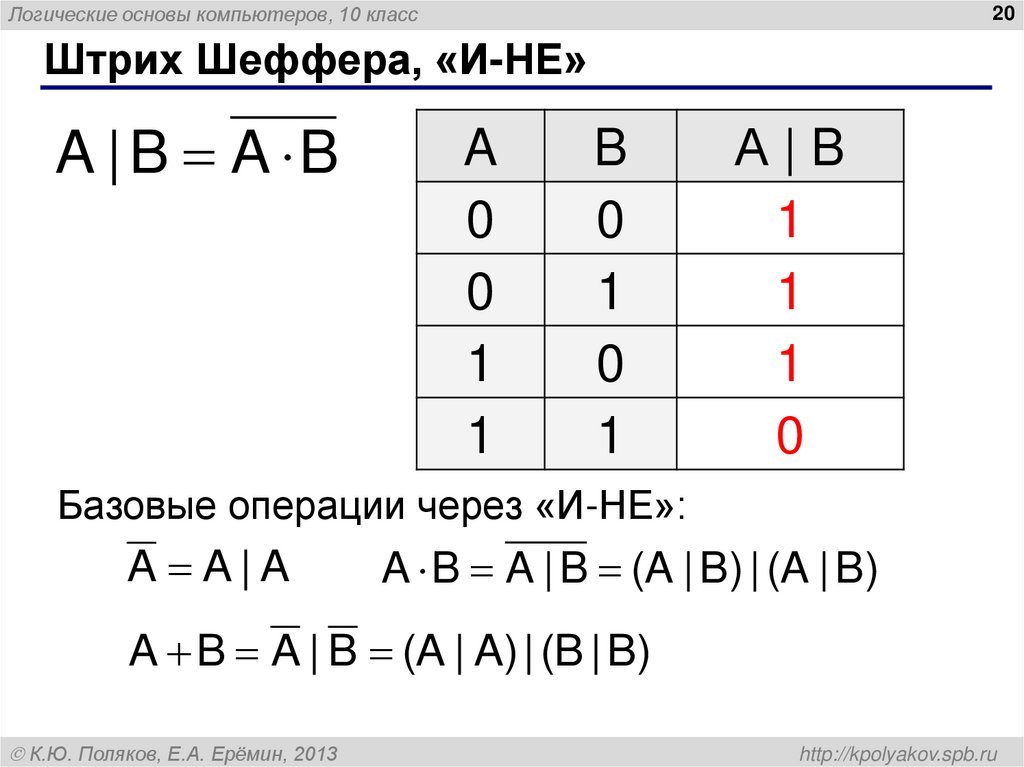

20. Штрих Шеффера, «И-НЕ»

Логические основы компьютеров, 10 класс
20
Штрих Шеффера, «И-НЕ»
A | B A B
A
0
0
1
1
B
0
1
0
1
А|B
1
1
1
0
Базовые операции через «И-НЕ»:
A A|A
A B A | B (A | B) | (A | B)
A B A | B (A | A) | (B | B)
К.Ю. Поляков, Е.А. Ерёмин, 2013
http://kpolyakov.spb.ru

21. Стрелка Пирса, «ИЛИ-НЕ»

Логические основы компьютеров, 10 класс
21

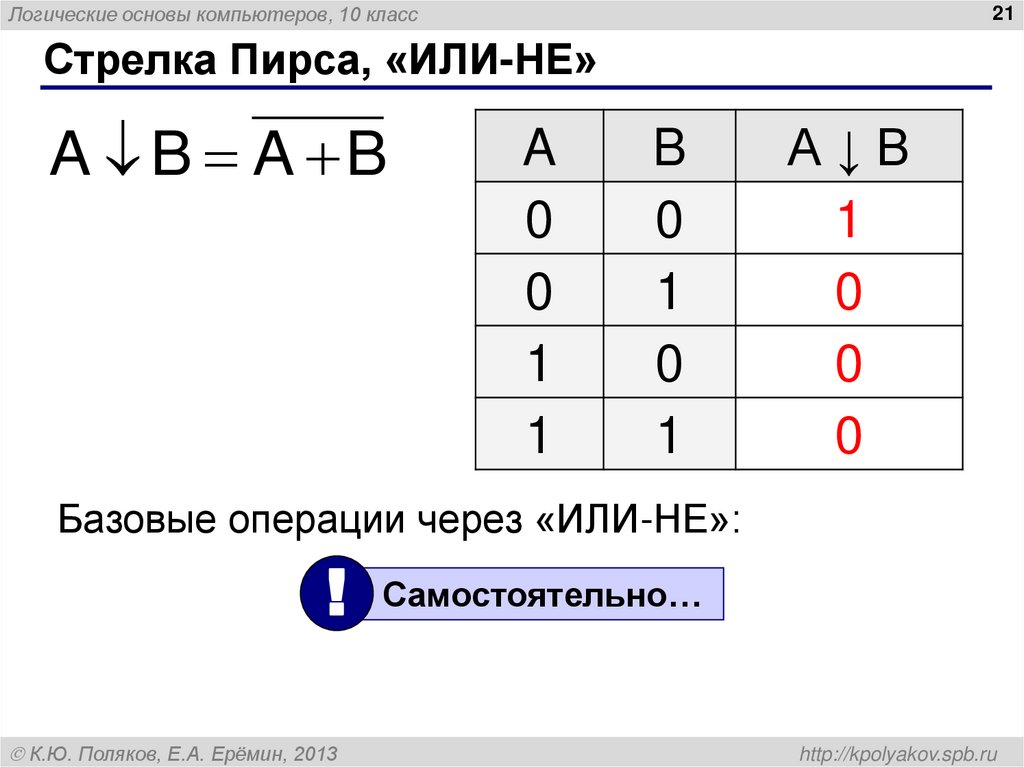

Стрелка Пирса, «ИЛИ-НЕ»
A B A B
A
0
0
1
1
B
0
1
0
1
А↓B
1
0
0
0
Базовые операции через «ИЛИ-НЕ»:
! Самостоятельно…
К.Ю. Поляков, Е.А. Ерёмин, 2013
http://kpolyakov.spb.ru

22. Формализация

Логические основы компьютеров, 10 класс
22
Формализация
Прибор имеет три датчика и может работать, если два из
них исправны. Записать в виде формулы ситуацию
«авария».
A – «Датчик № 1 неисправен».
B – «Датчик № 2 неисправен».
Формализация – это
переход к записи на
C – «Датчик № 3 неисправен».
формальном языке!
Аварийный сигнал:
X – «Неисправны два датчика».
X – «Неисправны датчики № 1 и № 2» или
«Неисправны датчики № 1 и № 3» или
«Неисправны датчики № 2 и № 3».
логическая
формула
X A B A C B C
!
К.Ю. Поляков, Е.А. Ерёмин, 2013
http://kpolyakov.spb.ru

23. Вычисление логических выражений

Логические основы компьютеров, 10 класс
23

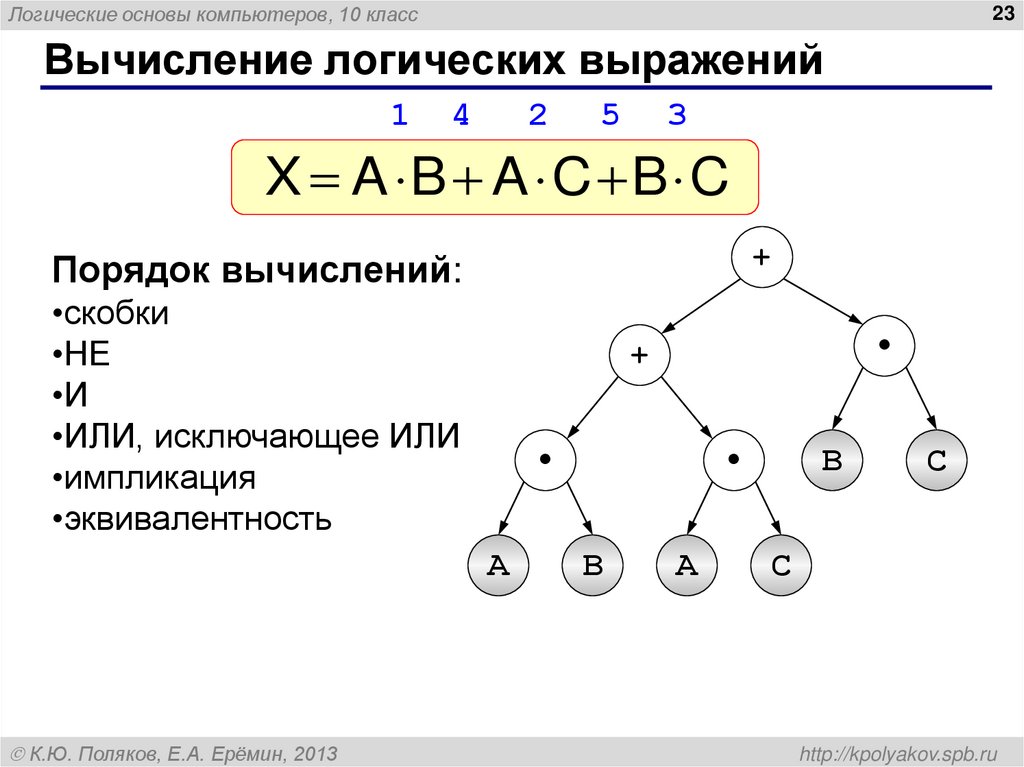

Вычисление логических выражений
1
4
2
5
3
X A B A C B C
+
Порядок вычислений:
•скобки
•НЕ
•И
•ИЛИ, исключающее ИЛИ
•импликация
•эквивалентность
A
К.Ю. Поляков, Е.А. Ерёмин, 2013
+
B
A
B
C
С
http://kpolyakov.spb.ru

24. Составление таблиц истинности

Логические основы компьютеров, 10 класс
24

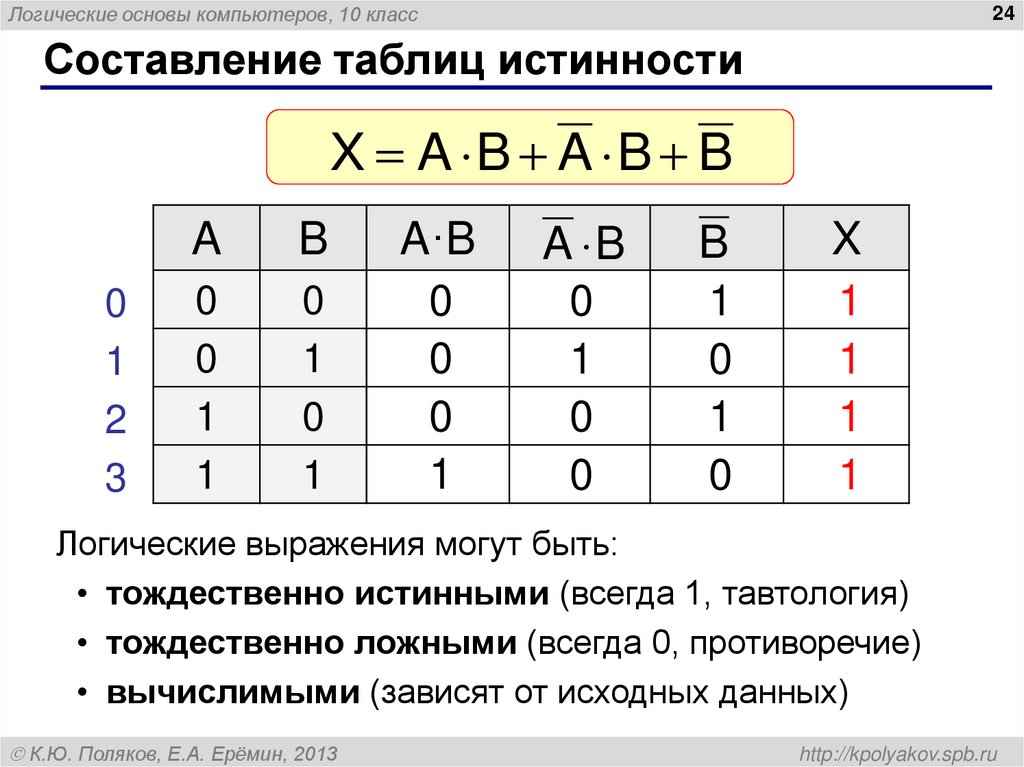

Составление таблиц истинности
X A B A B B
0
1
2
3
A
B
A·B
A B
B
X
0
0
1
1
0
1
0
1
0
0
0
1
0
1
0
0
1
0
1
0
1
1
1
1
Логические выражения могут быть:
• тождественно истинными (всегда 1, тавтология)
• тождественно ложными (всегда 0, противоречие)
• вычислимыми (зависят от исходных данных)
К.Ю. Поляков, Е.А. Ерёмин, 2013
http://kpolyakov.spb.ru

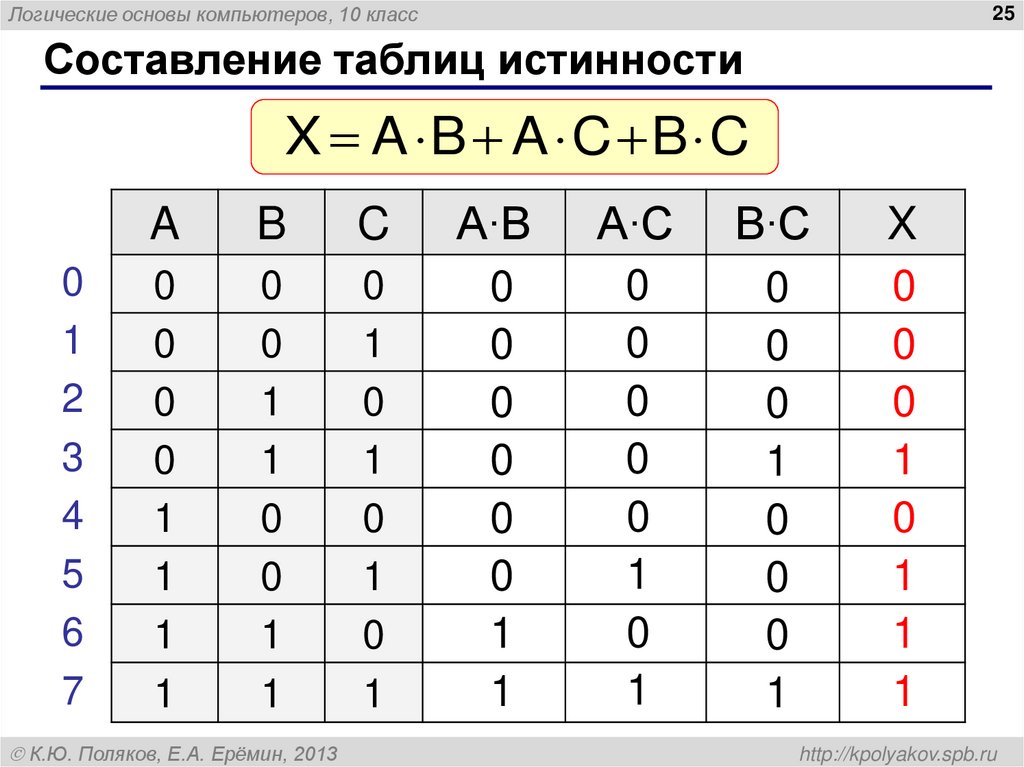

25. Составление таблиц истинности

Логические основы компьютеров, 10 класс
25
Составление таблиц истинности
X A B A C B C
0
1
2
3
4
5
6
7
A
B
C
A∙B
A∙C
B∙C
X
0
0
0
0
1
1
1
1
0
0
1
1
0
0
1
1
0
1
0
1
0
1
0
1
0
0
0
0
0
0
1
1
0
0
0
0
0
1
0
1
0
0
0
1
0
0
0
1
0
0
0
1
0
1
1
1
К.Ю. Поляков, Е.А. Ерёмин, 2013
http://kpolyakov.spb.ru

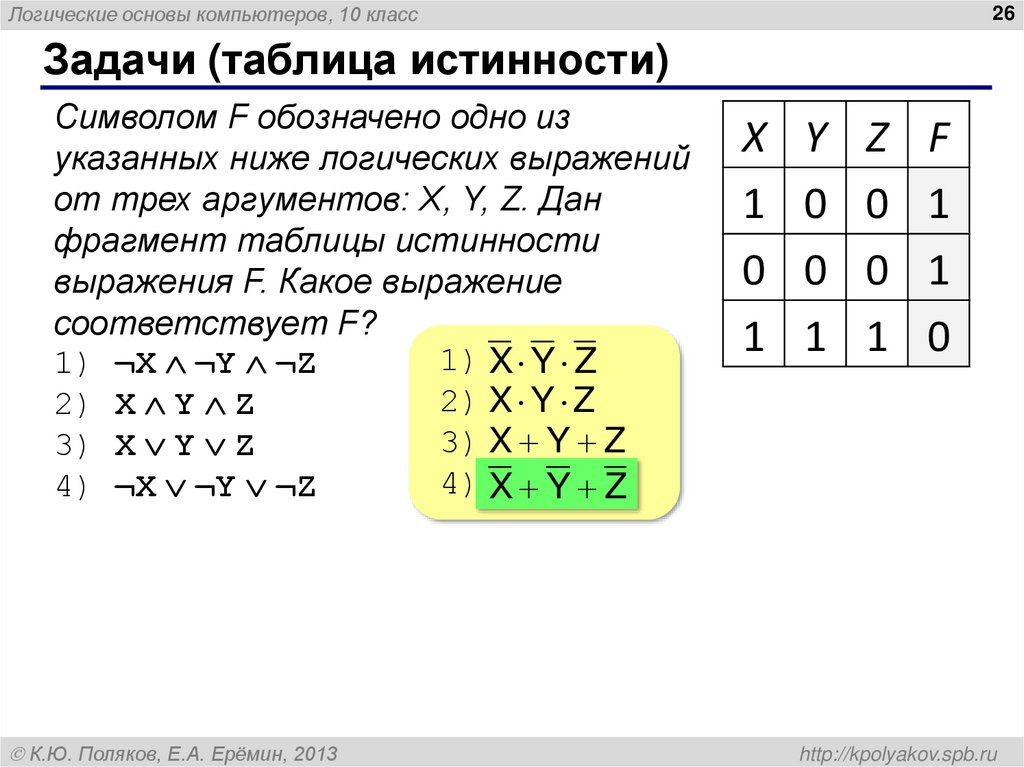

26. Задачи (таблица истинности)

Логические основы компьютеров, 10 класс
26
Задачи (таблица истинности)
Символом F обозначено одно из
указанных ниже логических выражений
от трех аргументов: X, Y, Z. Дан
фрагмент таблицы истинности
выражения F. Какое выражение
соответствует F?
1) X Y Z
1) ¬X ¬Y ¬Z
2) X Y Z
2) X Y Z
3) X Y Z
3) X Y Z
4) X Y Z
4) ¬X ¬Y ¬Z
К.Ю. Поляков, Е.А. Ерёмин, 2013
X
1
0
1
Y
0
0
1
Z
0
0
1
F
1
1
0
http://kpolyakov.spb.ru

27. Логические основы компьютеров

27
Логические
основы
компьютеров
§ 21. Упрощение логических
выражений
К.Ю. Поляков, Е.А. Ерёмин, 2013
http://kpolyakov.spb.ru

28. Законы алгебры логики

Логические основы компьютеров, 10 класс
28

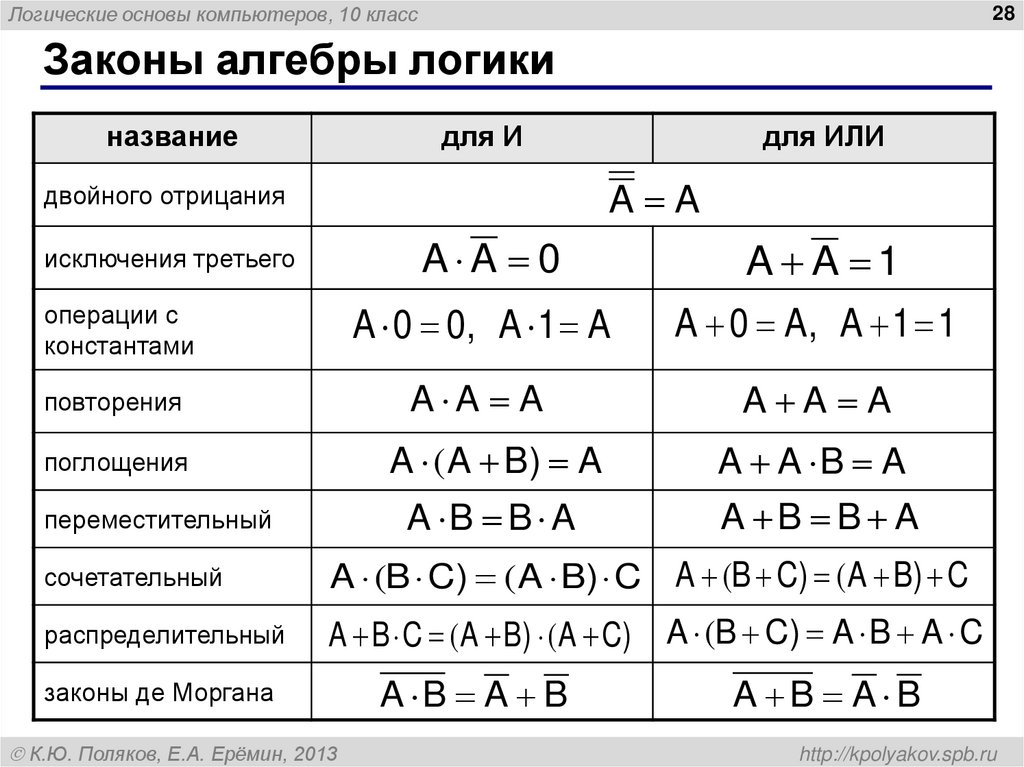

Законы алгебры логики
название
для И
для ИЛИ
A A
двойного отрицания
A A 0
A A 1
операции с
константами
A 0 0, A 1 A
A 0 A, A 1 1
повторения
A A A
A A A
поглощения
A ( A B) A
A A B A
переместительный
A B B A
A B B A
исключения третьего
сочетательный
A (B C) ( A B) C A (B C) ( A B) C
распределительный
A B C ( A B) ( A C)
A (B C) A B A C
законы де Моргана
A B A B
A B A B
К.Ю. Поляков, Е.А. Ерёмин, 2013
http://kpolyakov.spb.ru

29. Упрощение логических выражений

Логические основы компьютеров, 10 класс
29
Упрощение логических выражений
Шаг 1. Заменить операции на их выражения
через И, ИЛИ и НЕ:
A B A B A B
A B A B
A B A B A B
Шаг 2. Раскрыть инверсию сложных выражений по
формулам де Моргана:
A B A B,
A B A B
Шаг 3. Используя законы логики, упрощать выражение,
стараясь применять закон исключения третьего.
К.Ю. Поляков, Е.А. Ерёмин, 2013
http://kpolyakov.spb.ru

30. Упрощение логических выражений

Логические основы компьютеров, 10 класс
30

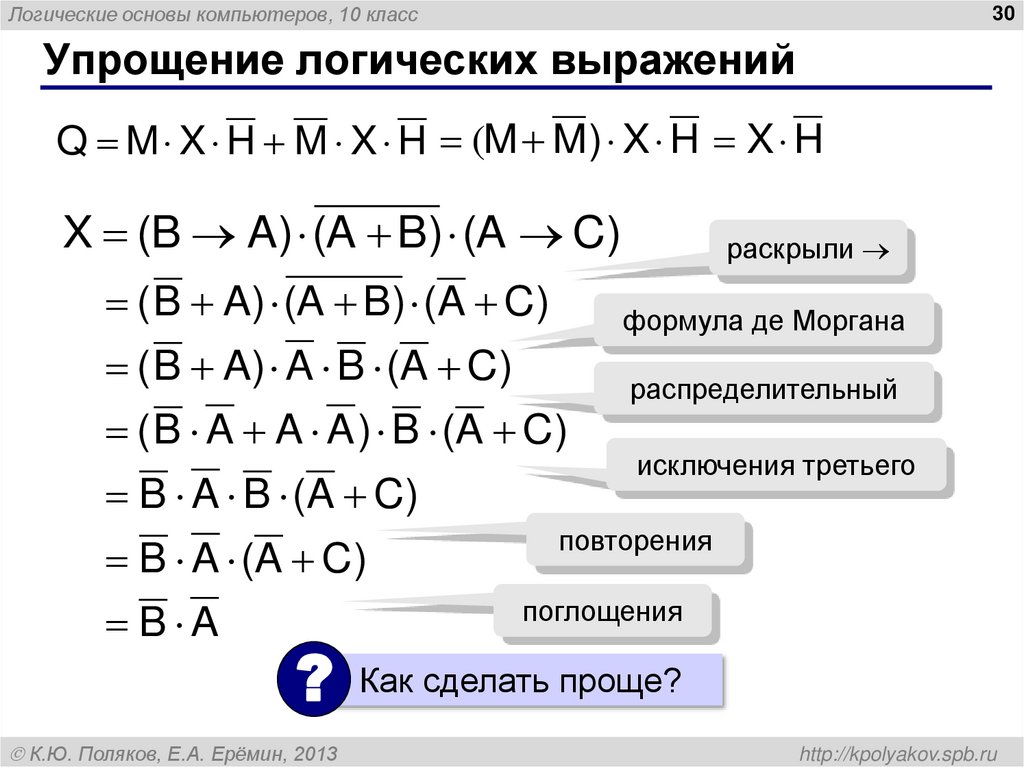

Упрощение логических выражений
Q M X H M X H (M M ) X H X H
X (B A) (A B) (A C)
( B A) (A B) (A C)
формула де Моргана
( B A) A B (A C)
( B A A A ) B (A C)
B A B (A C)
B A (A C)
B A
раскрыли
распределительный
исключения третьего
повторения
поглощения
? Как сделать проще?
К.Ю. Поляков, Е.А. Ерёмин, 2013
http://kpolyakov.spb.ru

31. Задачи (упрощение)

Логические основы компьютеров, 10 класс
31

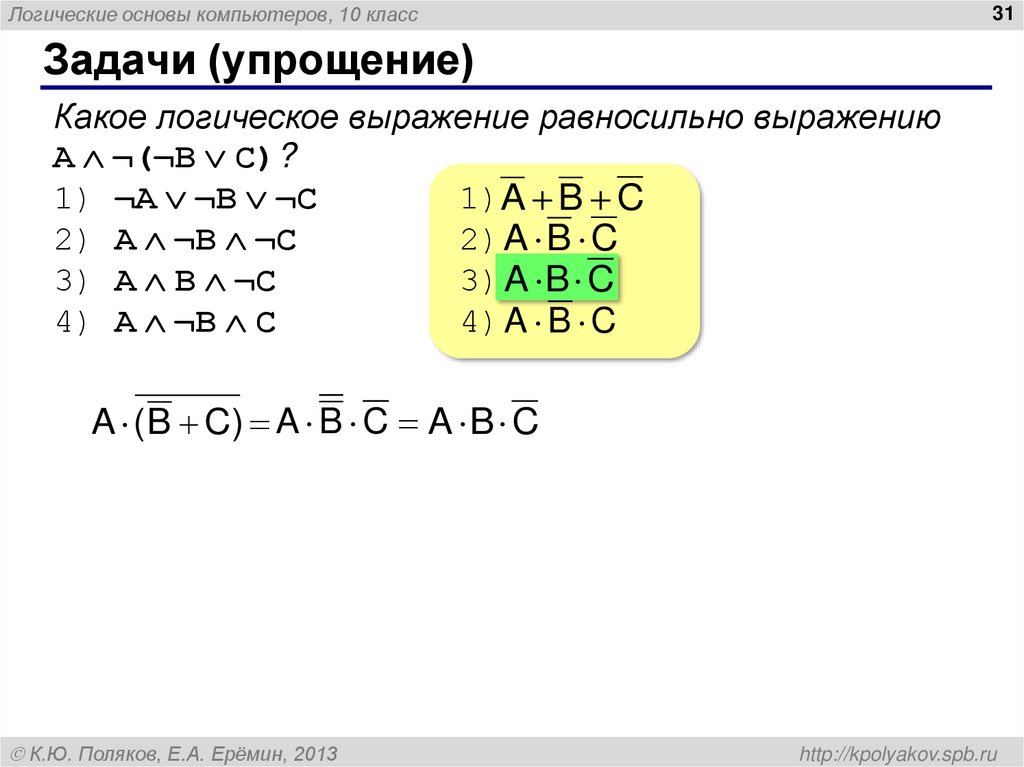

Задачи (упрощение)
Какое логическое выражение равносильно выражению
A ¬(¬B C)?
1) ¬A ¬B ¬C
1)A B C
2) A ¬B ¬C
2) A B C
3) A B ¬C
3) A B C
4) A ¬B C
4) A B C
A ( B C) A B C A B C
К.Ю. Поляков, Е.А. Ерёмин, 2013
http://kpolyakov.spb.ru
