Бортовая радиосвязная система ВЧ (КВ) -диапазона

1.

Бортовая радиосвязная
система ВЧ (КВ) -диапазона

2.

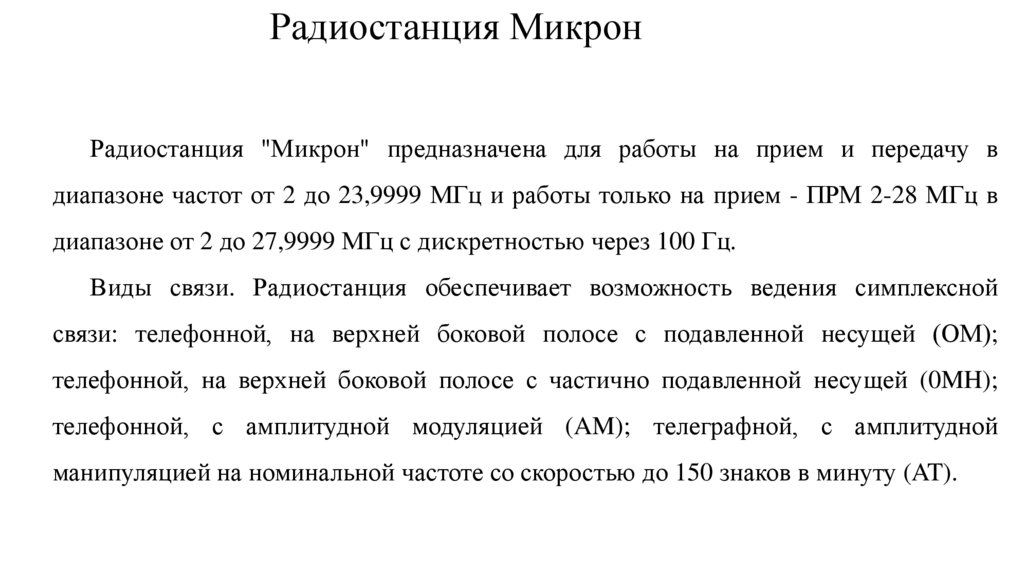

Радиостанция Микрон
Радиостанция "Микрон" предназначена для работы на прием и передачу в
диапазоне частот от 2 до 23,9999 МГц и работы только на прием - ПРМ 2-28 МГц в
диапазоне от 2 до 27,9999 МГц с дискретностью через 100 Гц.
Виды связи. Радиостанция обеспечивает возможность ведения симплексной
связи: телефонной, на верхней боковой полосе с подавленной несущей (ОМ);
телефонной, на верхней боковой полосе с частично подавленной несущей (0MH);
телефонной, с амплитудной модуляцией (AM); телеграфной, с амплитудной
манипуляцией на номинальной частоте со скоростью до 150 знаков в минуту (AT).

3.

4.

5.

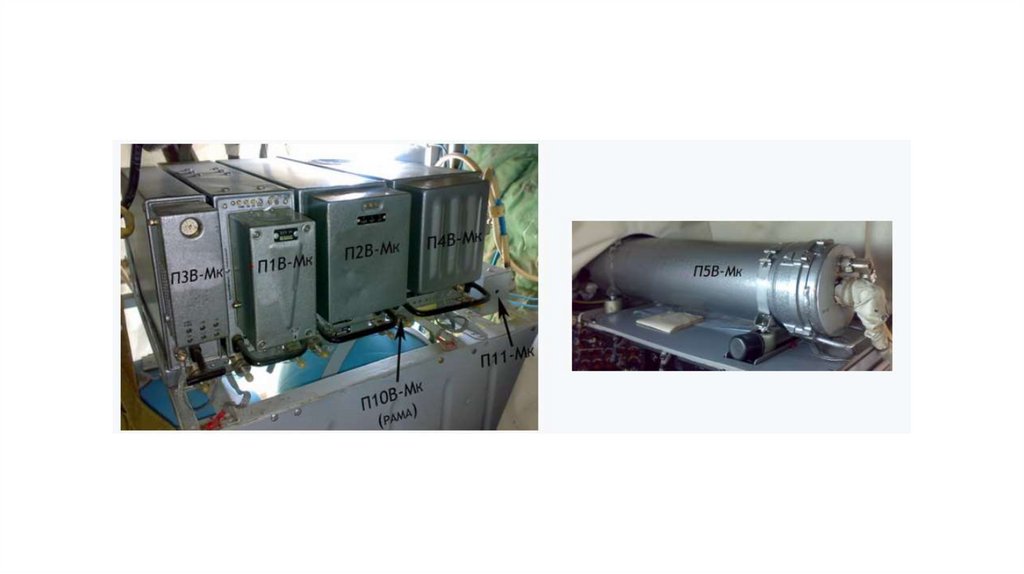

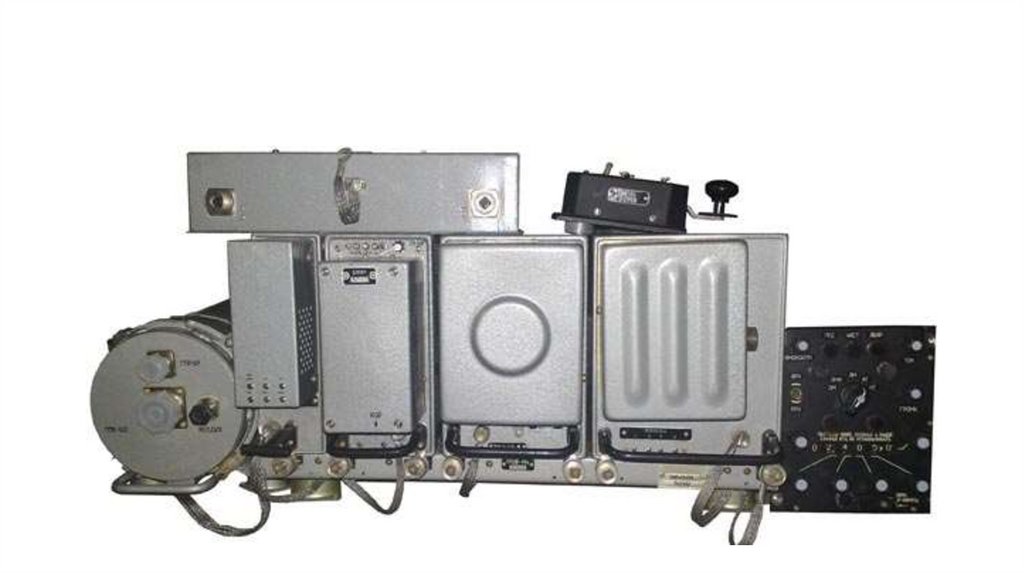

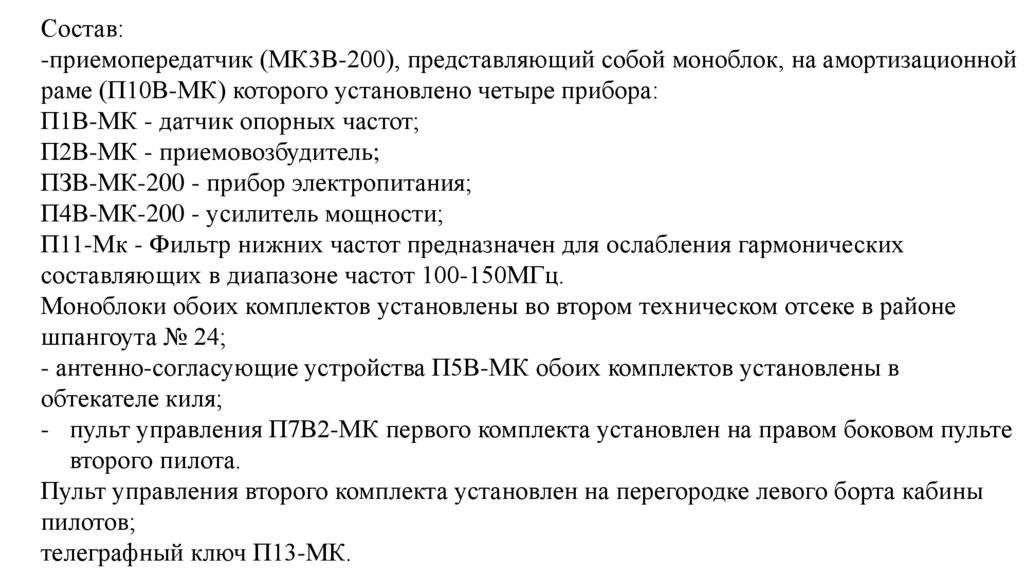

Состав:
-приемопередатчик (МК3В-200), представляющий собой моноблок, на амортизационной
раме (П10В-МК) которого установлено четыре прибора:
П1В-МК - датчик опорных частот;
П2В-МК - приемовозбудитель;
ПЗВ-МК-200 - прибор электропитания;
П4В-МК-200 - усилитель мощности;
П11-Мк - Фильтр нижних частот предназначен для ослабления гармонических
составляющих в диапазоне частот 100-150МГц.
Моноблоки обоих комплектов установлены во втором техническом отсеке в районе
шпангоута № 24;
- антенно-согласующие устройства П5В-МК обоих комплектов установлены в
обтекателе киля;
- пульт управления П7В2-МК первого комплекта установлен на правом боковом пульте
второго пилота.
Пульт управления второго комплекта установлен на перегородке левого борта кабины
пилотов;
телеграфный ключ П13-МК.

6.

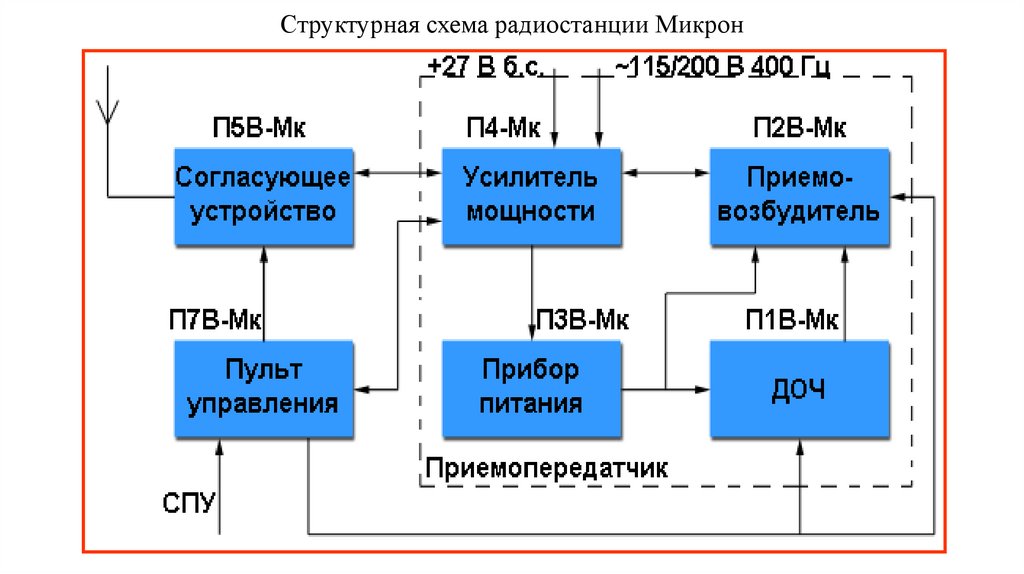

Структурная схема радиостанции Микрон

7.

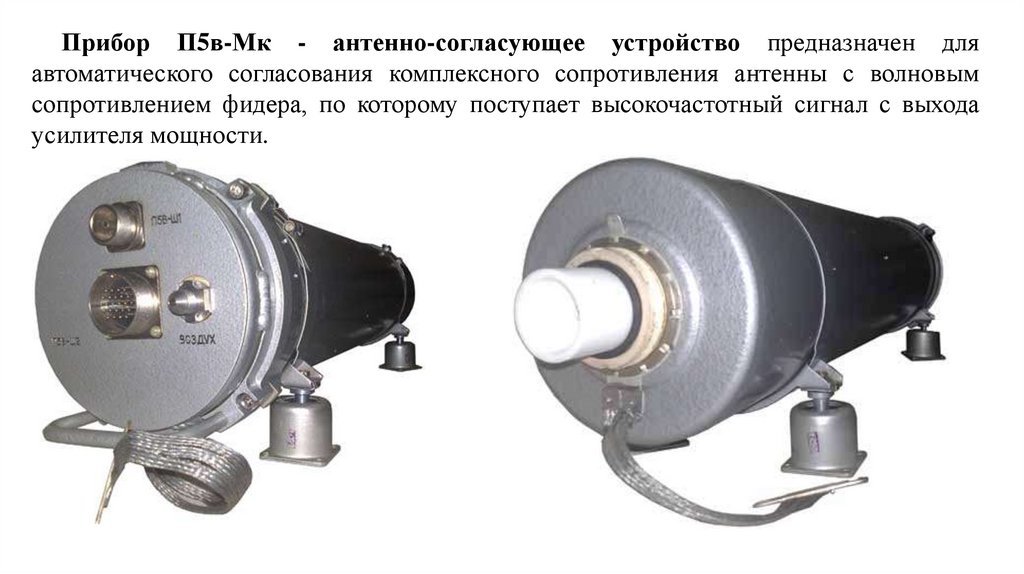

Прибор П5в-Мк - антенно-согласующее устройство предназначен для
автоматического согласования комплексного сопротивления антенны с волновым
сопротивлением фидера, по которому поступает высокочастотный сигнал с выхода
усилителя мощности.

8.

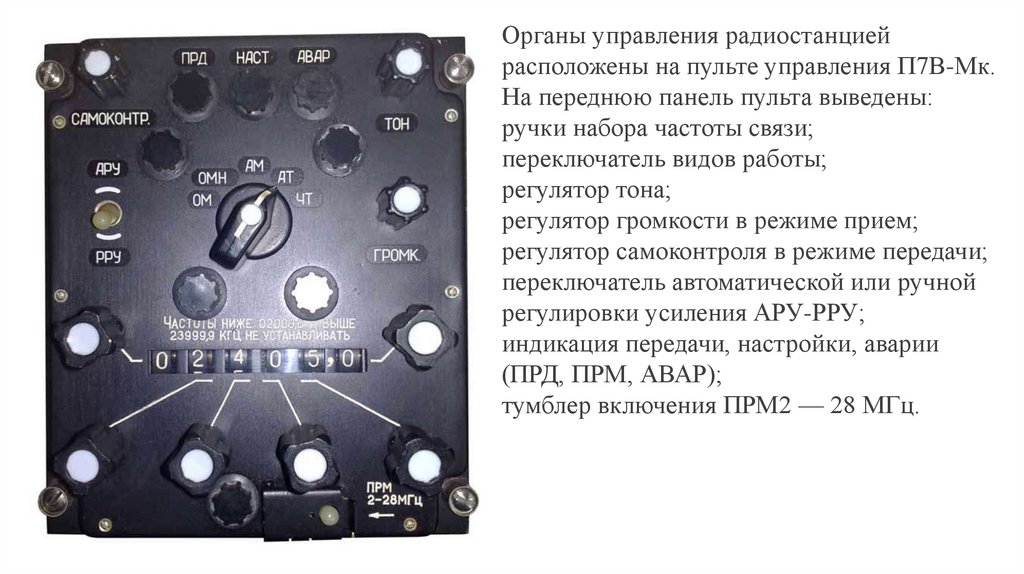

Органы управления радиостанцией
расположены на пульте управления П7В-Мк.
На переднюю панель пульта выведены:
ручки набора частоты связи;
переключатель видов работы;
регулятор тона;
регулятор громкости в режиме прием;
регулятор самоконтроля в режиме передачи;
переключатель автоматической или ручной
регулировки усиления АРУ-РРУ;
индикация передачи, настройки, аварии
(ПРД, ПРМ, АВАР);
тумблер включения ПРМ2 — 28 МГц.

9.

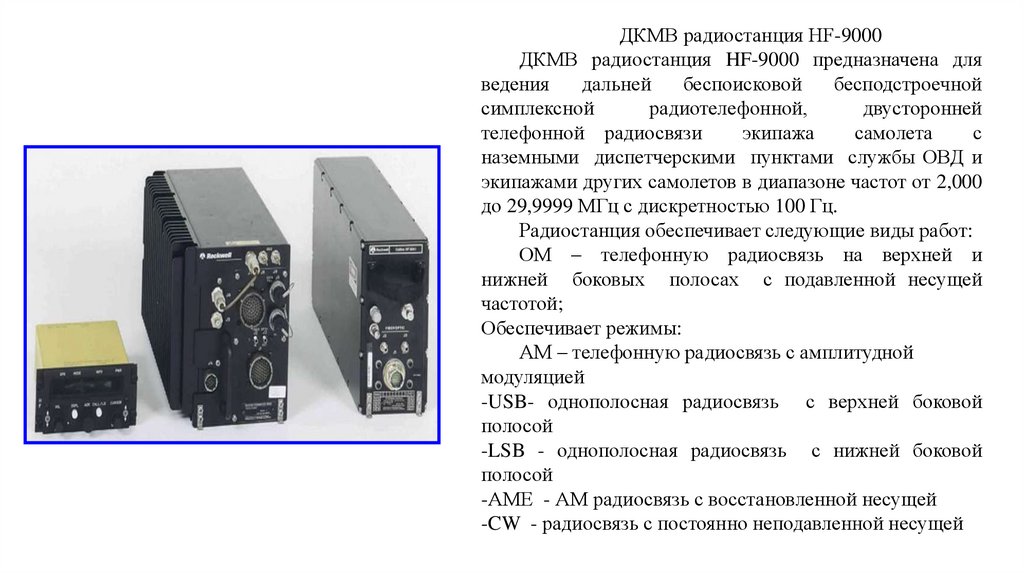

ДКМВ радиостанция HF-9000
ДКМВ радиостанция HF-9000 предназначена для
ведения
дальней
беспоисковой
бесподстроечной
симплексной
радиотелефонной,
двусторонней
телефонной радиосвязи
экипажа
самолета
с
наземными диспетчерскими пунктами службы ОВД и
экипажами других самолетов в диапазоне частот от 2,000
до 29,9999 МГц с дискретностью 100 Гц.
Радиостанция обеспечивает следующие виды работ:
ОМ – телефонную радиосвязь на верхней и
нижней боковых полосах с подавленной несущей
частотой;
Обеспечивает режимы:
АМ – телефонную радиосвязь с амплитудной
модуляцией
-USB- однополосная радиосвязь с верхней боковой
полосой
-LSB - однополосная радиосвязь с нижней боковой
полосой
-АМЕ - АМ радиосвязь с восстановленной несущей
-CW - радиосвязь с постоянно неподавленной несущей

10.

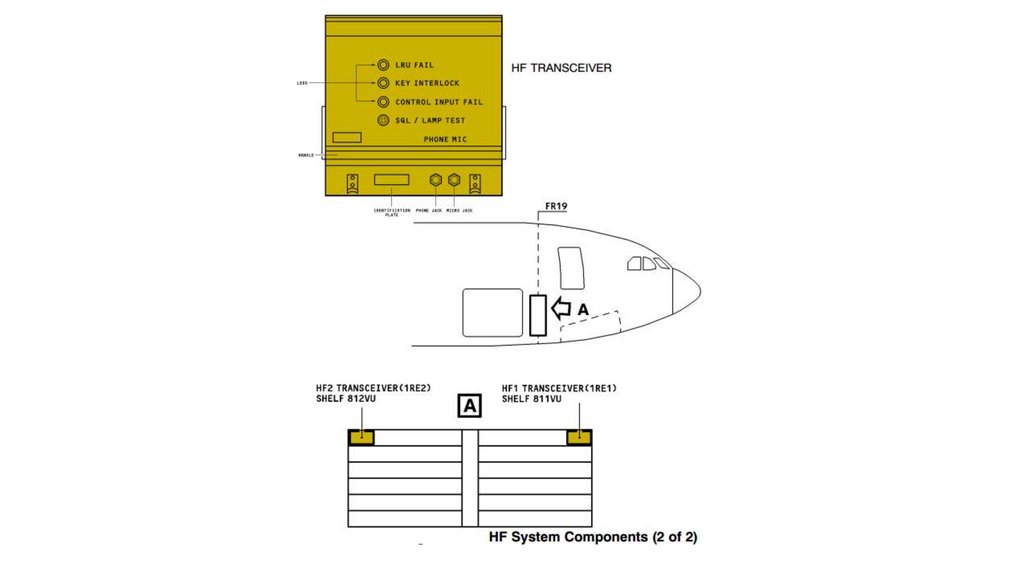

КВ радиостанции ВС А-330
Состав:
- 2 приемопередатчика;
- 2 антенно-согласующих устройства;
- 1 антенна.

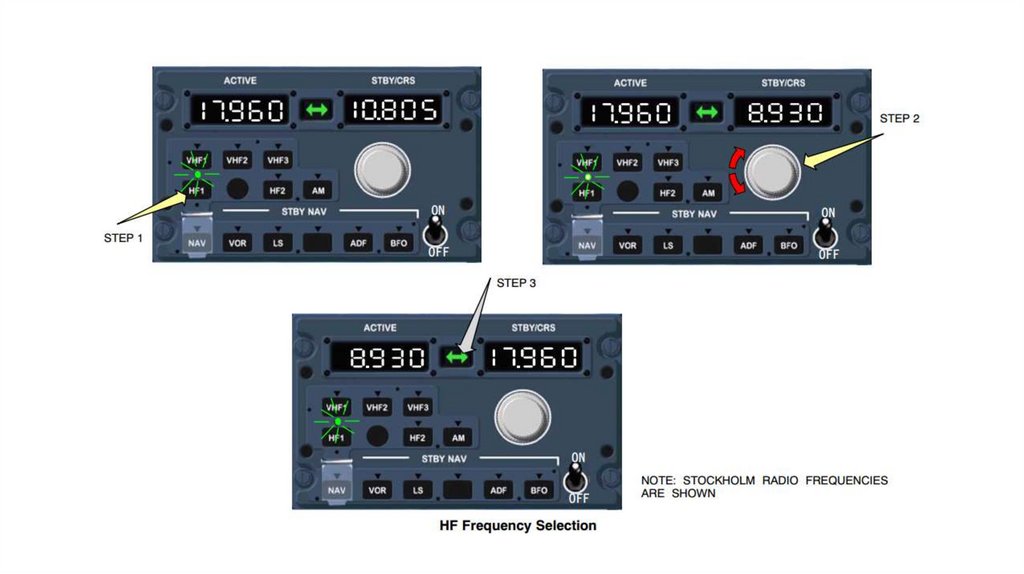

RMP - Radio management panel (пульт
управления);
AMU - Audio Management Unit согласующее
устройство; CMC 1, 2 Central Maintenance
Computer (самоконтроль);
LGCIU (Landing Gear Control and Interface
Unit) – передача статуса (в полете или на
земле);
The SDAC (System Data Acquisition
Concentrator)- для записи и для индикации о
превышении времени связи
