Бортовые радиосвязные системы. Лекция 5 Организация связи в ГА

1.

Тема 4. Бортовые
радиосвязные системы
Лекция 5
Организация связи в ГА

2.

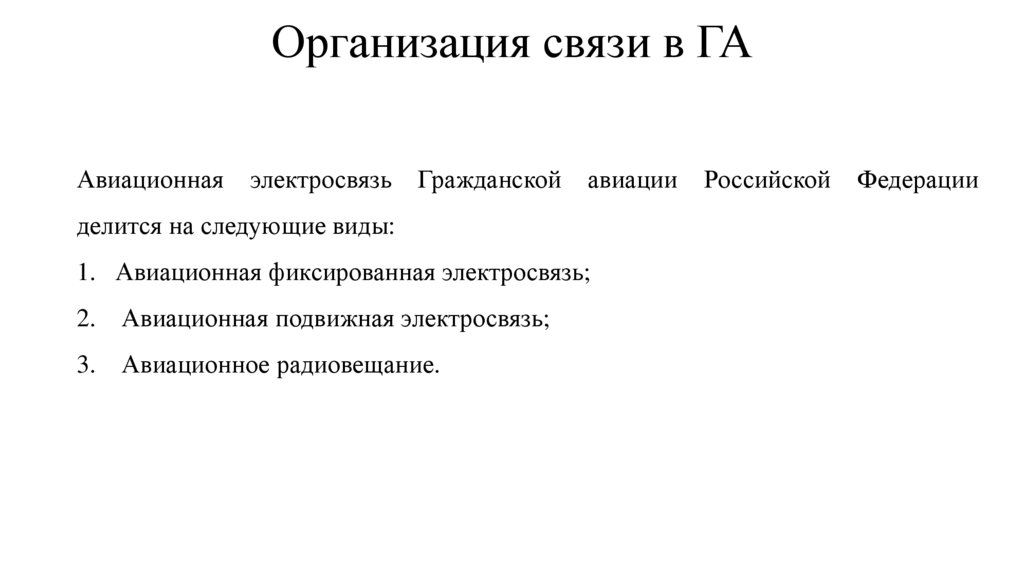

Организация связи в ГА
Авиационная
электросвязь
Гражданской
авиации
делится на следующие виды:
1. Авиационная фиксированная электросвязь;
2.
Авиационная подвижная электросвязь;
3. Авиационное радиовещание.
Российской
Федерации

3.

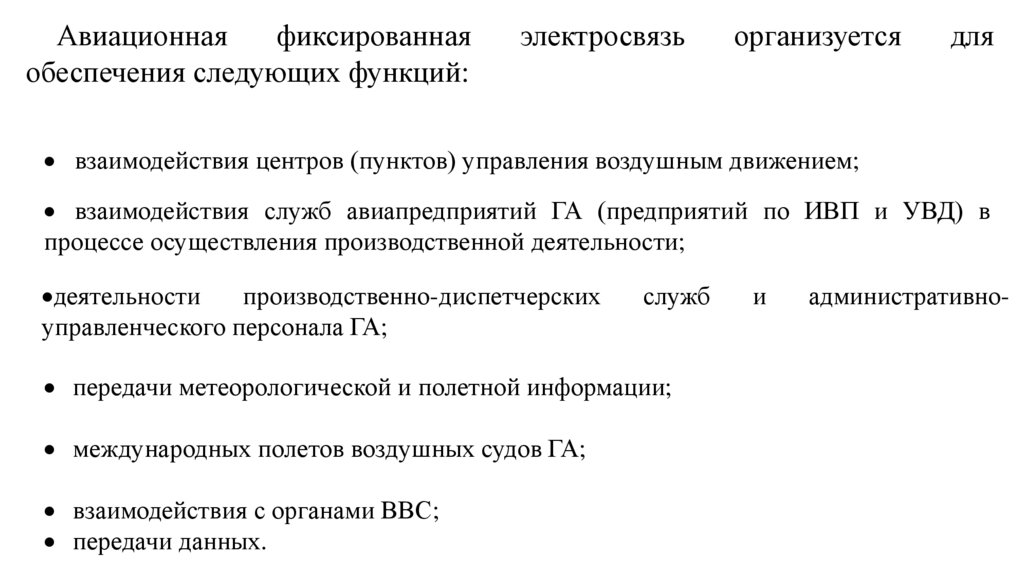

Авиационная
фиксированная
обеспечения следующих функций:
электросвязь
организуется
для
взаимодействия центров (пунктов) управления воздушным движением;
взаимодействия служб авиапредприятий ГА (предприятий по ИВП и УВД) в
процессе осуществления производственной деятельности;
деятельности
производственно-диспетчерских
управленческого персонала ГА;
служб
передачи метеорологической и полетной информации;
международных полетов воздушных судов ГА;
взаимодействия с органами ВВС;
передачи данных.
и
административно-

4.

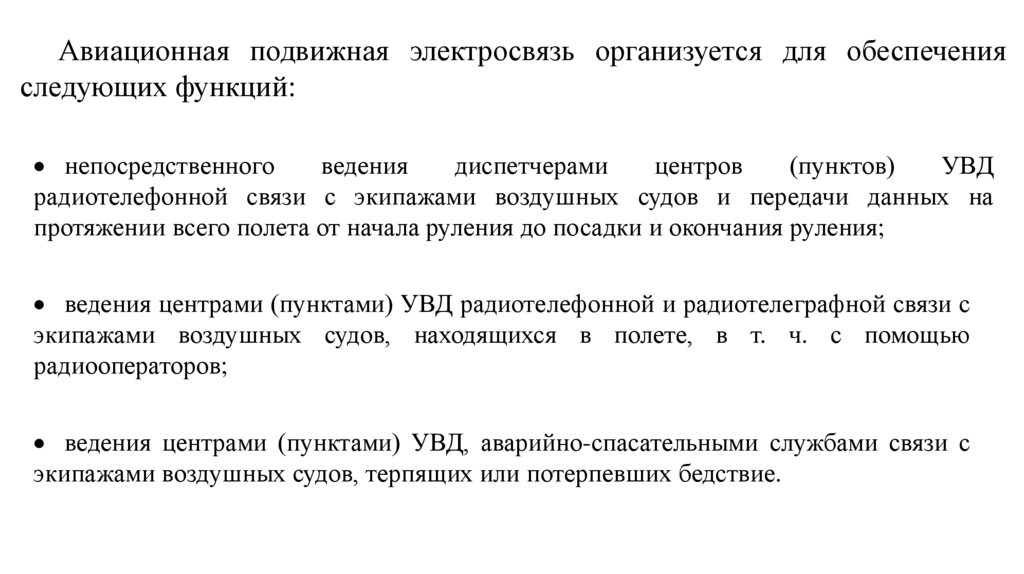

Авиационная подвижная электросвязь организуется для обеспечения
следующих функций:
непосредственного
ведения
диспетчерами
центров
(пунктов)
УВД
радиотелефонной связи с экипажами воздушных судов и передачи данных на
протяжении всего полета от начала руления до посадки и окончания руления;
ведения центрами (пунктами) УВД радиотелефонной и радиотелеграфной связи с
экипажами воздушных судов, находящихся в полете, в т. ч. с помощью
радиооператоров;
ведения центрами (пунктами) УВД, аварийно-спасательными службами связи с
экипажами воздушных судов, терпящих или потерпевших бедствие.

5.

Авиационное радиовещание организуется для обеспечения следующих
функций:
информирования экипажей воздушных судов, находящихся в полете, при
оперативном полетно-информационном обслуживании (АФИС);
автоматической передачи информации в районе аэродрома (ATIS);
автоматической передачи метеоинформации для экипажей воздушных
судов, находящихся на маршруте (WOLMET).

6.

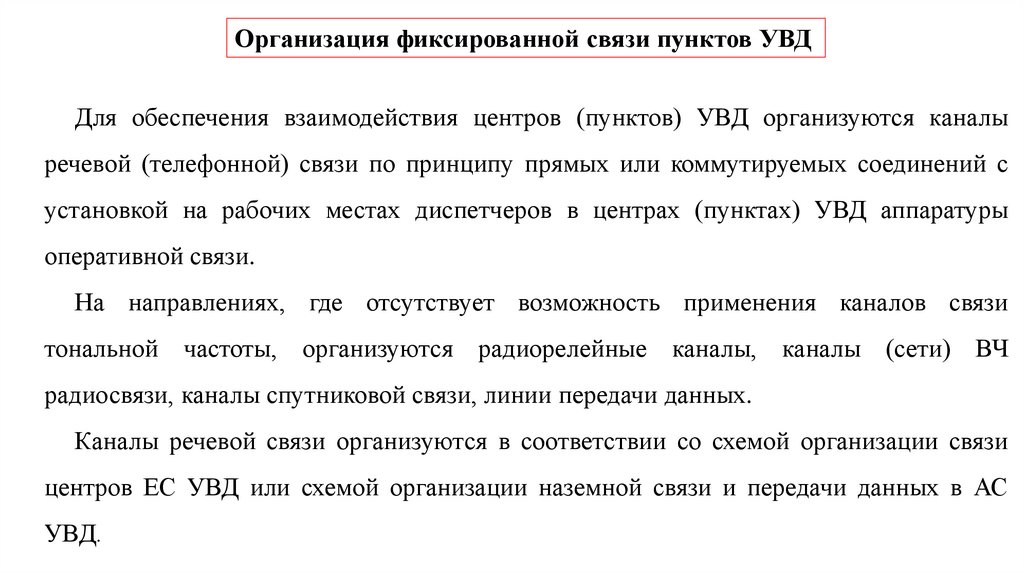

Организация фиксированной связи пунктов УВД
Для обеспечения взаимодействия центров (пунктов) УВД организуются каналы
речевой (телефонной) связи по принципу прямых или коммутируемых соединений с
установкой на рабочих местах диспетчеров в центрах (пунктах) УВД аппаратуры
оперативной связи.
На направлениях, где отсутствует возможность применения каналов связи
тональной частоты, организуются радиорелейные каналы, каналы (сети) ВЧ
радиосвязи, каналы спутниковой связи, линии передачи данных.
Каналы речевой связи организуются в соответствии со схемой организации связи
центров ЕС УВД или схемой организации наземной связи и передачи данных в АС
УВД.

7.

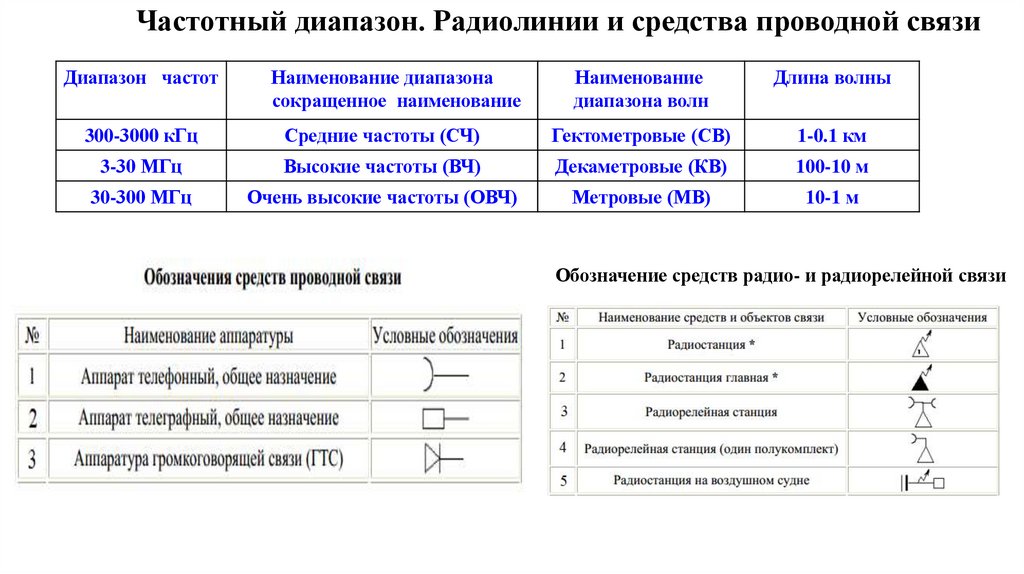

Частотный диапазон. Радиолинии и средства проводной связи
Диапазон частот
Наименование диапазона
сокращенное наименование
Наименование
диапазона волн
Длина волны
300-3000 кГц
Средние частоты (СЧ)
Гектометровые (СВ)
1-0.1 км
3-30 МГц
Высокие частоты (ВЧ)
Декаметровые (КВ)
100-10 м
30-300 МГц
Очень высокие частоты (ОВЧ)
Метровые (МВ)
10-1 м
Обозначение средств радио- и радиорелейной связи

8.

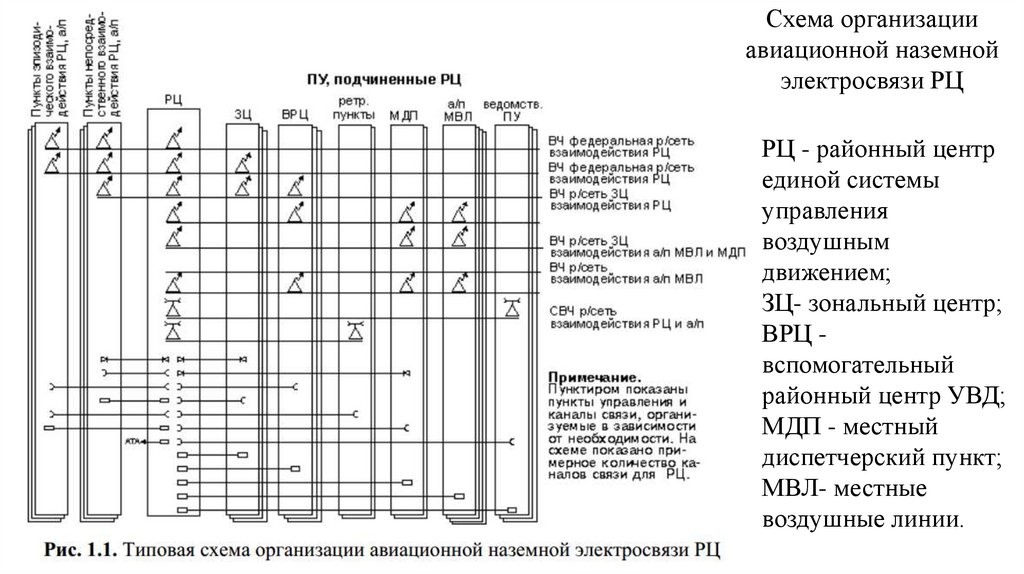

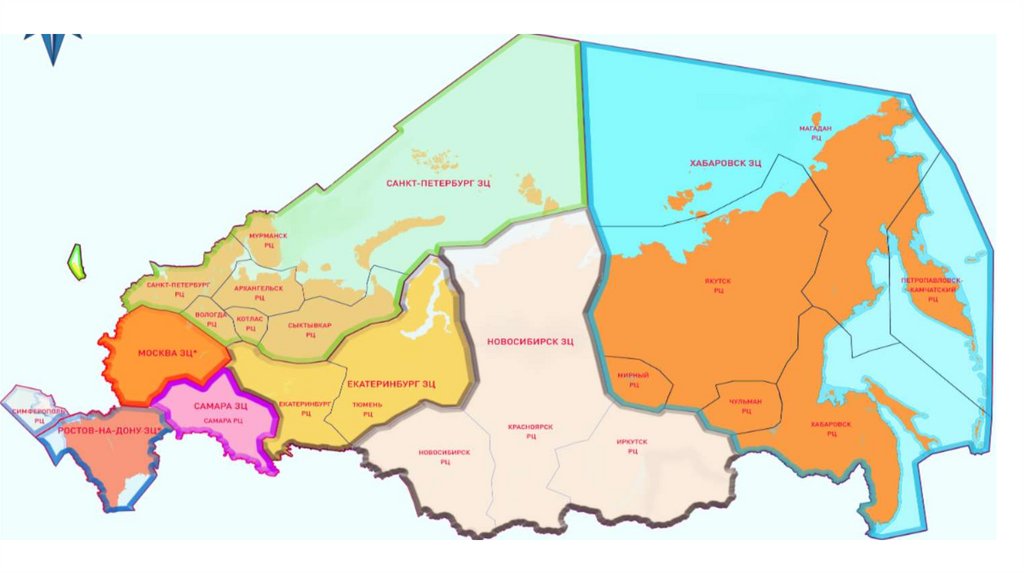

Схема организации
авиационной наземной
электросвязи РЦ
РЦ - районный центр
единой системы
управления
воздушным
движением;
ЗЦ- зональный центр;
ВРЦ вспомогательный
районный центр УВД;
МДП - местный
диспетчерский пункт;
МВЛ- местные
воздушные линии.

9.

10.

Схема организации
авиационной наземной
электросвязи
зонального центра

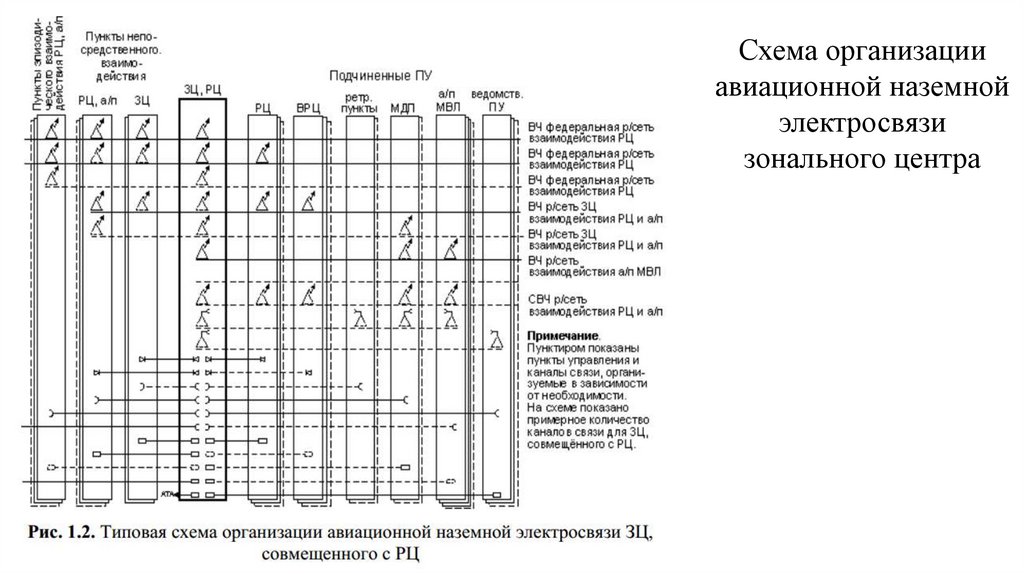

11.

Схема организации

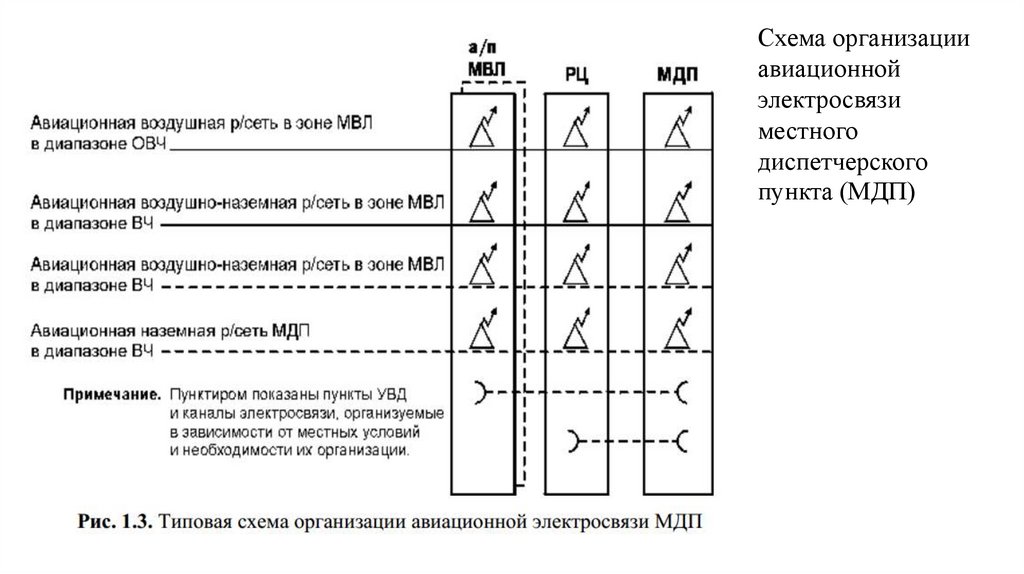

авиационной
электросвязи
местного
диспетчерского
пункта (МДП)

12.

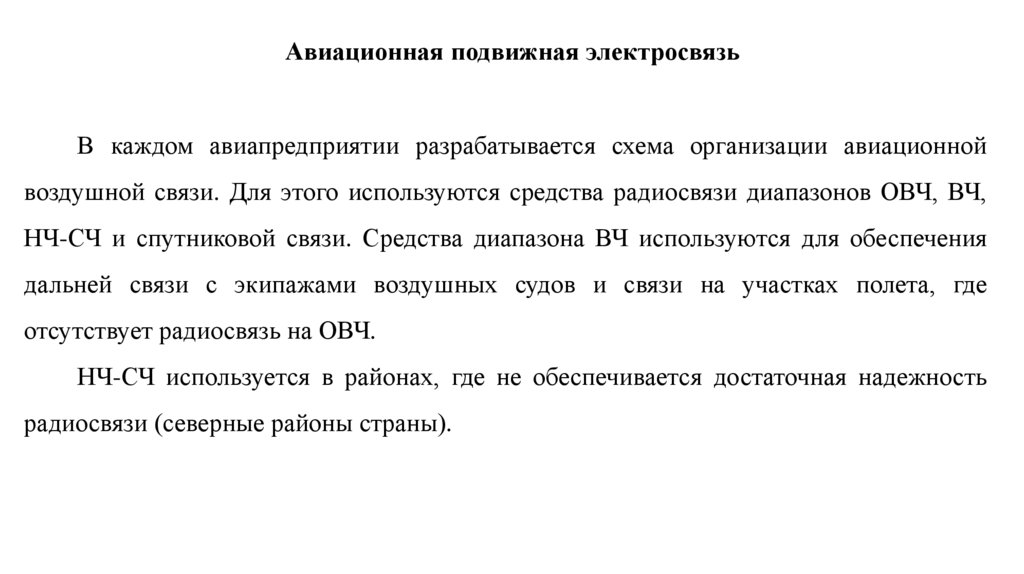

Авиационная подвижная электросвязь
В каждом авиапредприятии разрабатывается схема организации авиационной
воздушной связи. Для этого используются средства радиосвязи диапазонов ОВЧ, ВЧ,
НЧ-СЧ и спутниковой связи. Средства диапазона ВЧ используются для обеспечения
дальней связи с экипажами воздушных судов и связи на участках полета, где
отсутствует радиосвязь на ОВЧ.
НЧ-СЧ используется в районах, где не обеспечивается достаточная надежность
радиосвязи (северные районы страны).

13.

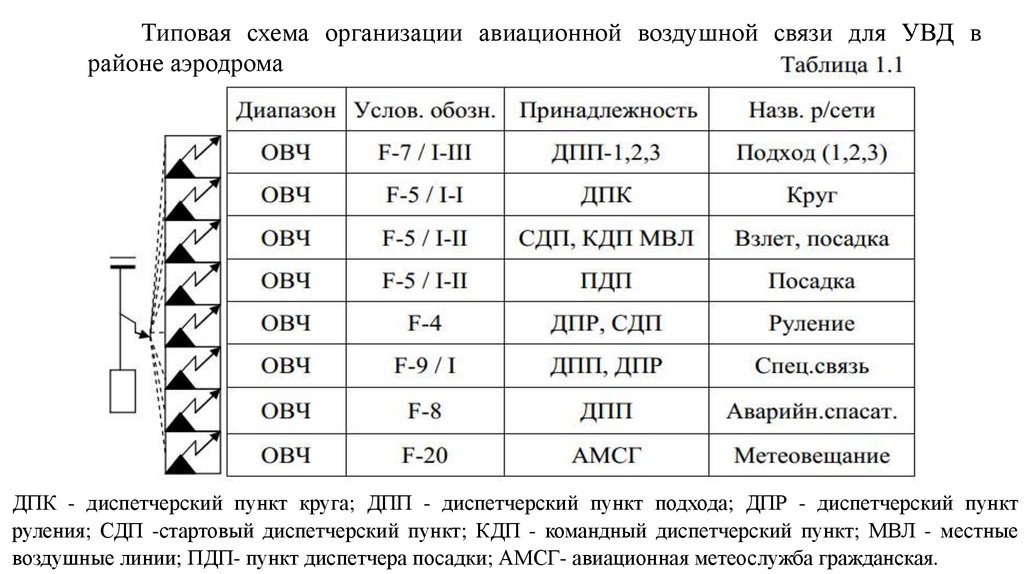

Типовая схема организации авиационной воздушной связи для УВД в
районе аэродрома
ДПК - диспетчерский пункт круга; ДПП - диспетчерский пункт подхода; ДПР - диспетчерский пункт
руления; СДП -стартовый диспетчерский пункт; КДП - командный диспетчерский пункт; МВЛ - местные
воздушные линии; ПДП- пункт диспетчера посадки; АМСГ- авиационная метеослужба гражданская.

14.

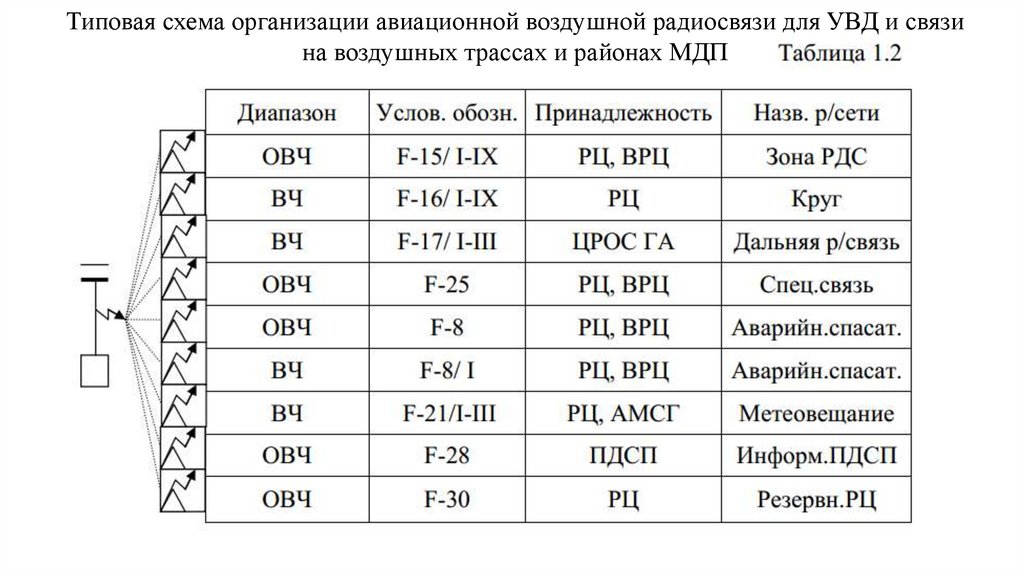

Типовая схема организации авиационной воздушной радиосвязи для УВД и связи
на воздушных трассах и районах МДП

15.

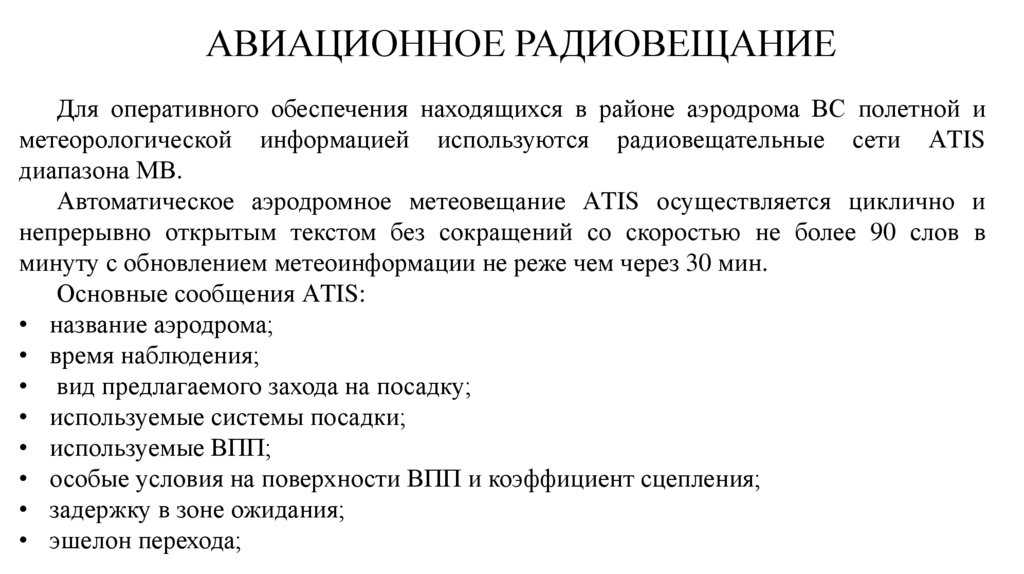

АВИАЦИОННОЕ РАДИОВЕЩАНИЕ
Для оперативного обеспечения находящихся в районе аэродрома ВС полетной и
метеорологической информацией используются радиовещательные сети АTIS
диапазона МВ.
Автоматическое аэродромное метеовещание АTIS осуществляется циклично и
непрерывно открытым текстом без сокращений со скоростью не более 90 слов в
минуту с обновлением метеоинформации не реже чем через 30 мин.
Основные сообщения АTIS:
• название аэродрома;
• время наблюдения;
• вид предлагаемого захода на посадку;
• используемые системы посадки;
• используемые ВПП;
• особые условия на поверхности ВПП и коэффициент сцепления;
• задержку в зоне ожидания;
• эшелон перехода;

16.

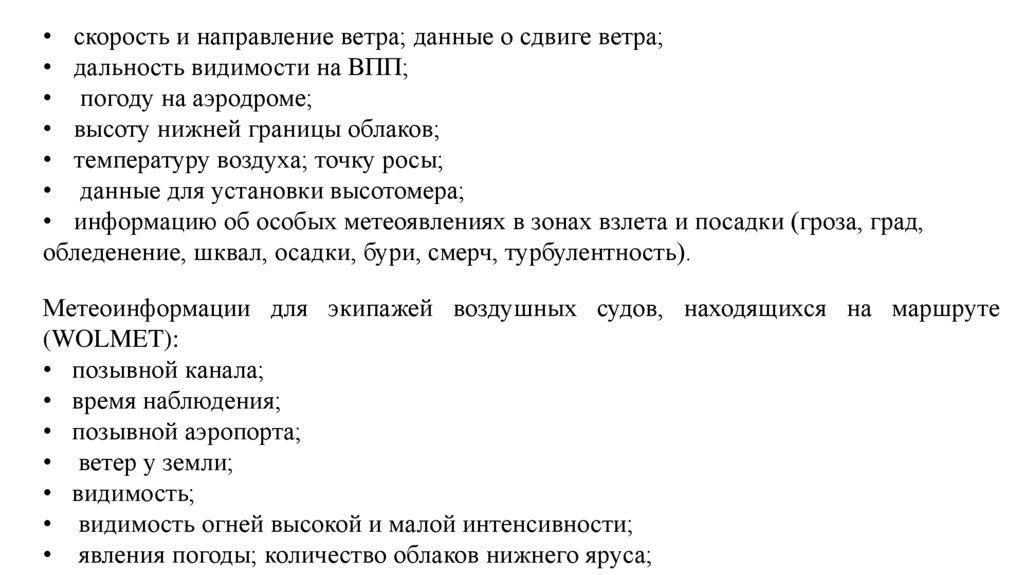

• скорость и направление ветра; данные о сдвиге ветра;
• дальность видимости на ВПП;
• погоду на аэродроме;
• высоту нижней границы облаков;
• температуру воздуха; точку росы;
• данные для установки высотомера;
• информацию об особых метеоявлениях в зонах взлета и посадки (гроза, град,
обледенение, шквал, осадки, бури, смерч, турбулентность).
Метеоинформации для экипажей воздушных судов, находящихся на маршруте
(WOLMET):
• позывной канала;
• время наблюдения;
• позывной аэропорта;
• ветер у земли;
• видимость;
• видимость огней высокой и малой интенсивности;
• явления погоды; количество облаков нижнего яруса;

17.

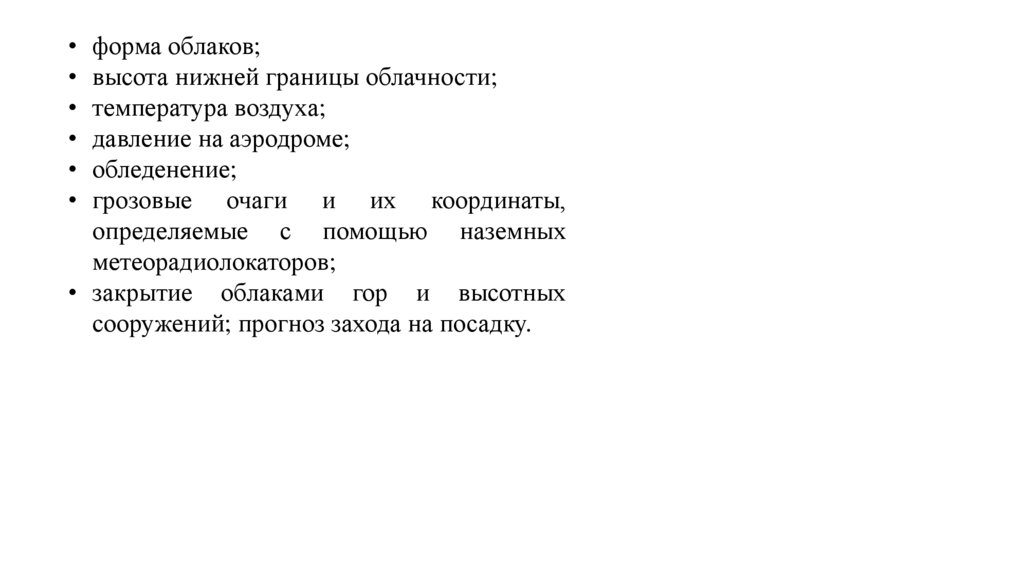

• форма облаков;
• высота нижней границы облачности;
• температура воздуха;
• давление на аэродроме;
• обледенение;
• грозовые очаги и их координаты,
определяемые с помощью наземных
метеорадиолокаторов;
• закрытие облаками гор и высотных
сооружений; прогноз захода на посадку.

18.

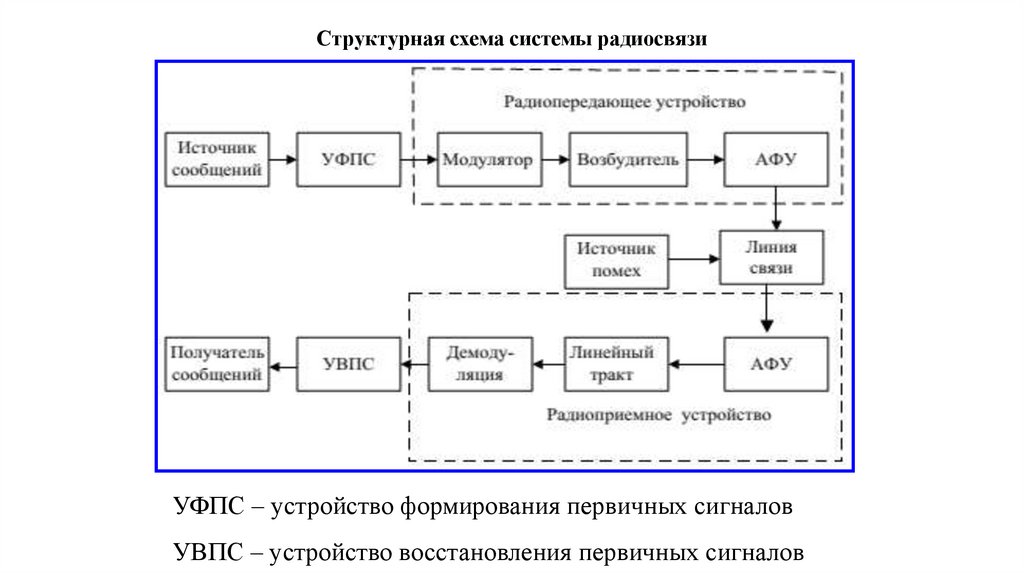

Структурная схема системы радиосвязи
УФПС – устройство формирования первичных сигналов
УВПС – устройство восстановления первичных сигналов

19.

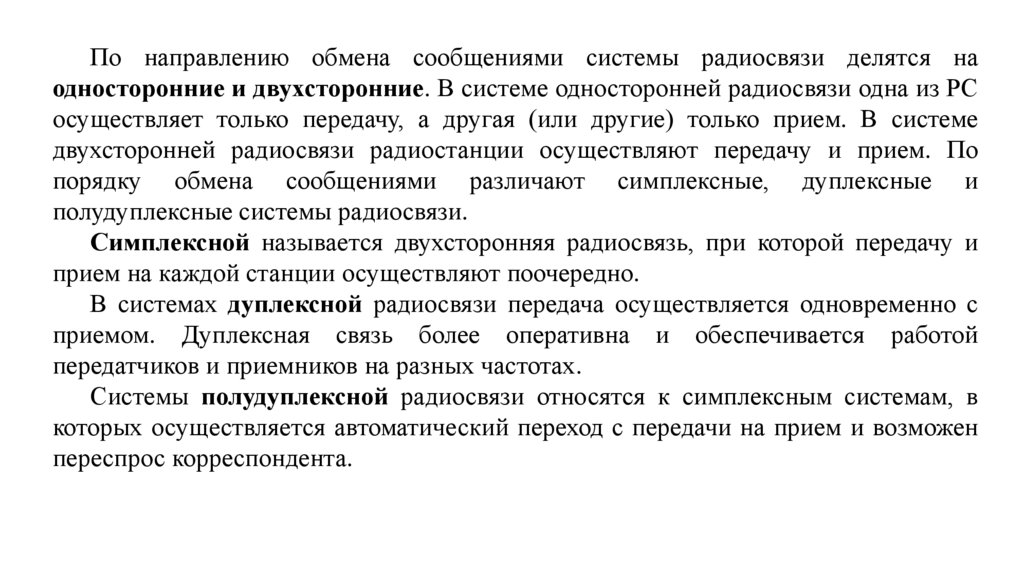

По направлению обмена сообщениями системы радиосвязи делятся на
односторонние и двухсторонние. В системе односторонней радиосвязи одна из РС
осуществляет только передачу, а другая (или другие) только прием. В системе
двухсторонней радиосвязи радиостанции осуществляют передачу и прием. По
порядку обмена сообщениями различают симплексные, дуплексные и
полудуплексные системы радиосвязи.
Симплексной называется двухсторонняя радиосвязь, при которой передачу и
прием на каждой станции осуществляют поочередно.
В системах дуплексной радиосвязи передача осуществляется одновременно с
приемом. Дуплексная связь более оперативна и обеспечивается работой
передатчиков и приемников на разных частотах.
Системы полудуплексной радиосвязи относятся к симплексным системам, в
которых осуществляется автоматический переход с передачи на прием и возможен
переспрос корреспондента.

20.

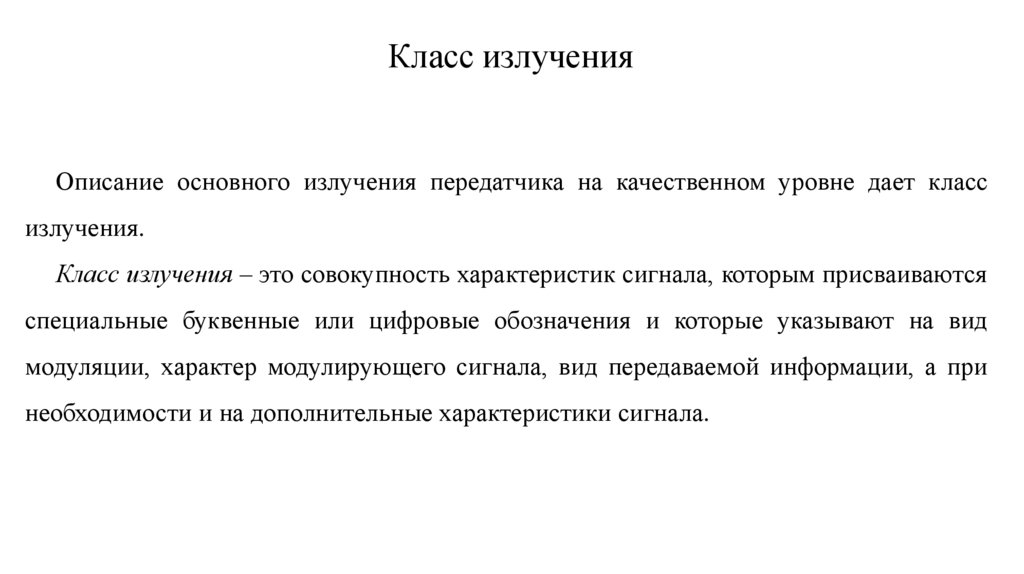

Класс излучения
Описание основного излучения передатчика на качественном уровне дает класс
излучения.
Класс излучения – это совокупность характеристик сигнала, которым присваиваются
специальные буквенные или цифровые обозначения и которые указывают на вид
модуляции, характер модулирующего сигнала, вид передаваемой информации, а при
необходимости и на дополнительные характеристики сигнала.

21.

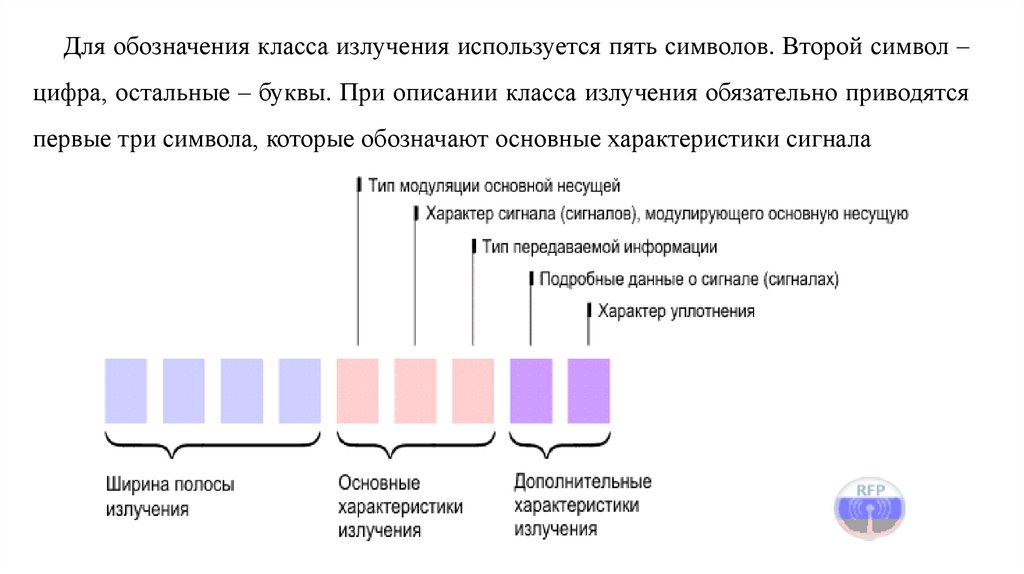

Для обозначения класса излучения используется пять символов. Второй символ –
цифра, остальные – буквы. При описании класса излучения обязательно приводятся
первые три символа, которые обозначают основные характеристики сигнала

22.

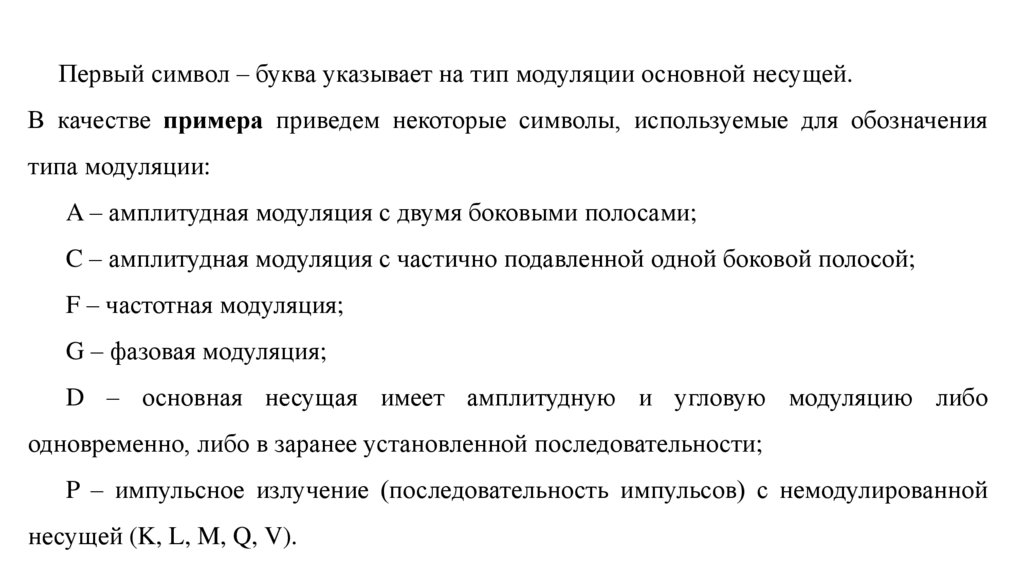

Первый символ – буква указывает на тип модуляции основной несущей.
В качестве примера приведем некоторые символы, используемые для обозначения
типа модуляции:
A – амплитудная модуляция с двумя боковыми полосами;
C – амплитудная модуляция с частично подавленной одной боковой полосой;
F – частотная модуляция;
G – фазовая модуляция;
D – основная несущая имеет амплитудную и угловую модуляцию либо
одновременно, либо в заранее установленной последовательности;
P – импульсное излучение (последовательность импульсов) с немодулированной
несущей (K, L, M, Q, V).

23.

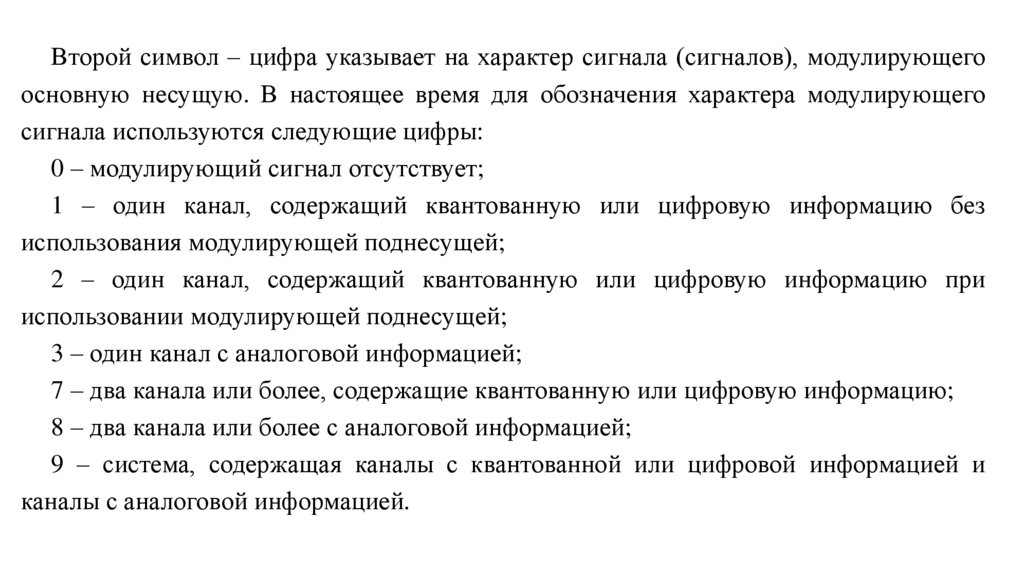

Второй символ – цифра указывает на характер сигнала (сигналов), модулирующего
основную несущую. В настоящее время для обозначения характера модулирующего
сигнала используются следующие цифры:
0 – модулирующий сигнал отсутствует;
1 – один канал, содержащий квантованную или цифровую информацию без
использования модулирующей поднесущей;
2 – один канал, содержащий квантованную или цифровую информацию при
использовании модулирующей поднесущей;
3 – один канал с аналоговой информацией;
7 – два канала или более, содержащие квантованную или цифровую информацию;
8 – два канала или более с аналоговой информацией;
9 – система, содержащая каналы с квантованной или цифровой информацией и
каналы с аналоговой информацией.

24.

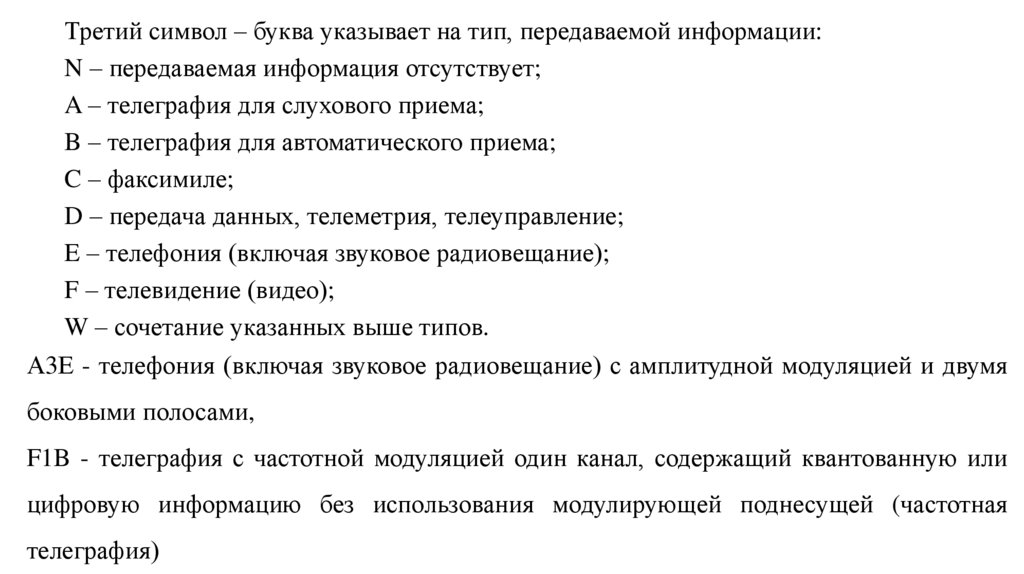

Третий символ – буква указывает на тип, передаваемой информации:
N – передаваемая информация отсутствует;
A – телеграфия для слухового приема;
B – телеграфия для автоматического приема;
C – факсимиле;
D – передача данных, телеметрия, телеуправление;
E – телефония (включая звуковое радиовещание);
F – телевидение (видео);
W – сочетание указанных выше типов.
А3Е - телефония (включая звуковое радиовещание) с амплитудной модуляцией и двумя
боковыми полосами,
F1B - телеграфия с частотной модуляцией один канал, содержащий квантованную или
цифровую информацию без использования модулирующей поднесущей (частотная
телеграфия)

25.

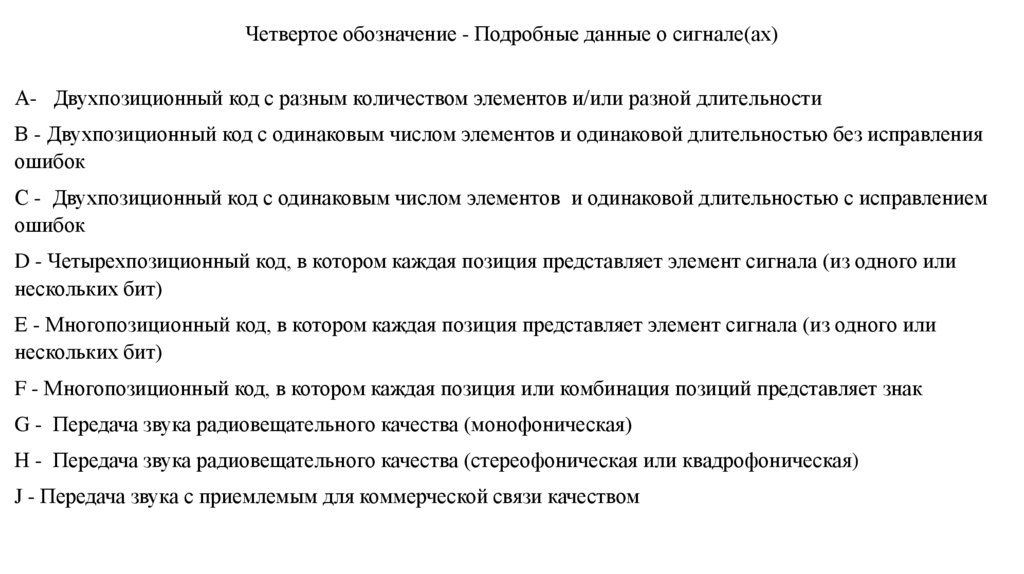

Четвертое обозначение - Подробные данные о сигнале(ах)
А- Двухпозиционный код с разным количеством элементов и/или разной длительности
В - Двухпозиционный код с одинаковым числом элементов и одинаковой длительностью без исправления
ошибок
С - Двухпозиционный код с одинаковым числом элементов и одинаковой длительностью с исправлением
ошибок
D - Четырехпозиционный код, в котором каждая позиция представляет элемент сигнала (из одного или
нескольких бит)
Е - Многопозиционный код, в котором каждая позиция представляет элемент сигнала (из одного или
нескольких бит)
F - Многопозиционный код, в котором каждая позиция или комбинация позиций представляет знак
G - Передача звука радиовещательного качества (монофоническая)
Н - Передача звука радиовещательного качества (стереофоническая или квадрофоническая)
J - Передача звука с приемлемым для коммерческой связи качеством

26.

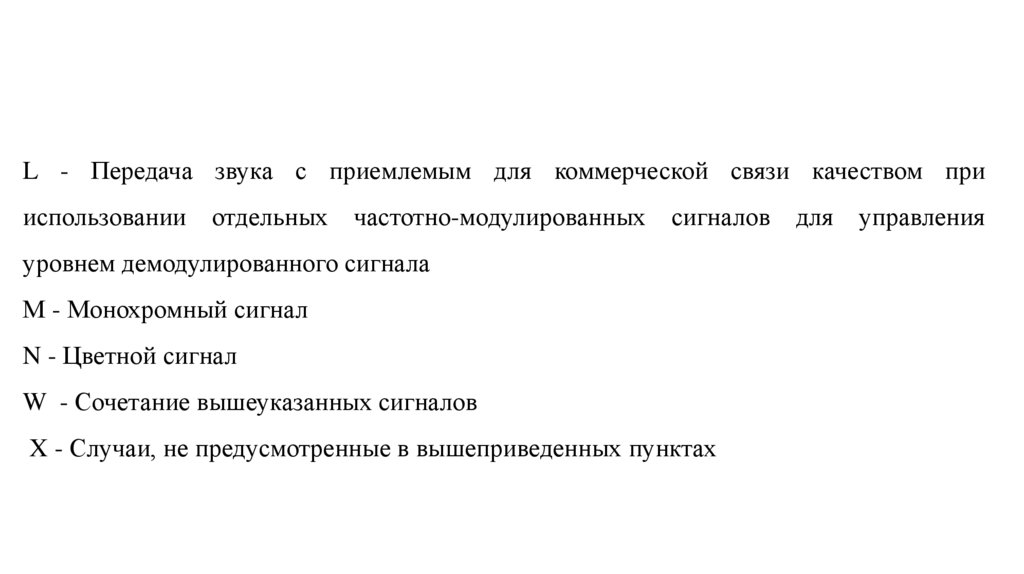

L - Передача звука с приемлемым для коммерческой связи качеством при
использовании отдельных частотно-модулированных сигналов для управления
уровнем демодулированного сигнала
М - Монохромный сигнал
N - Цветной сигнал
W - Сочетание вышеуказанных сигналов
X - Случаи, не предусмотренные в вышеприведенных пунктах

27.

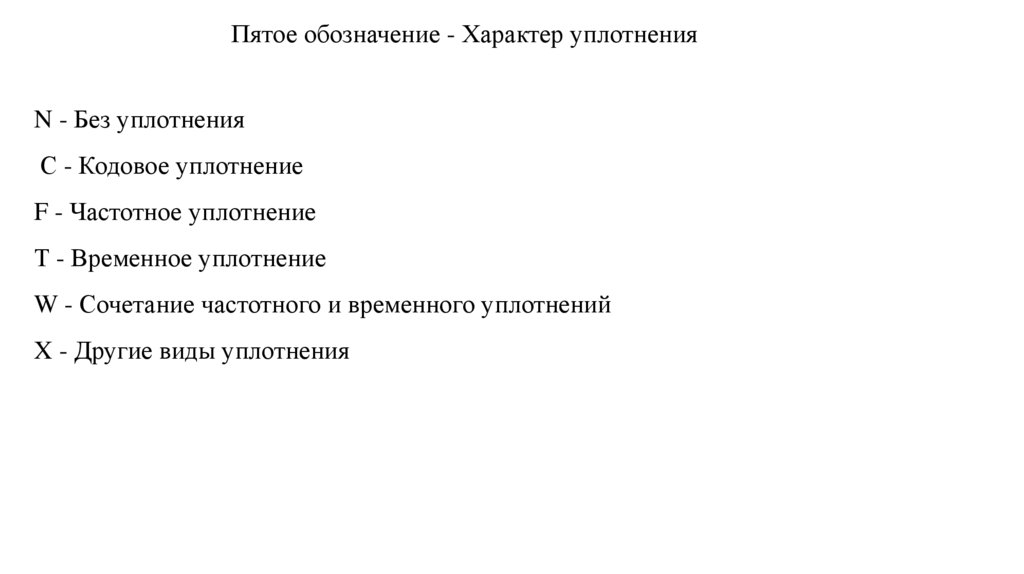

Пятое обозначение - Характер уплотнения
N - Без уплотнения
С - Кодовое уплотнение
F - Частотное уплотнение
Т - Временное уплотнение
W - Сочетание частотного и временного уплотнений
X - Другие виды уплотнения

28.

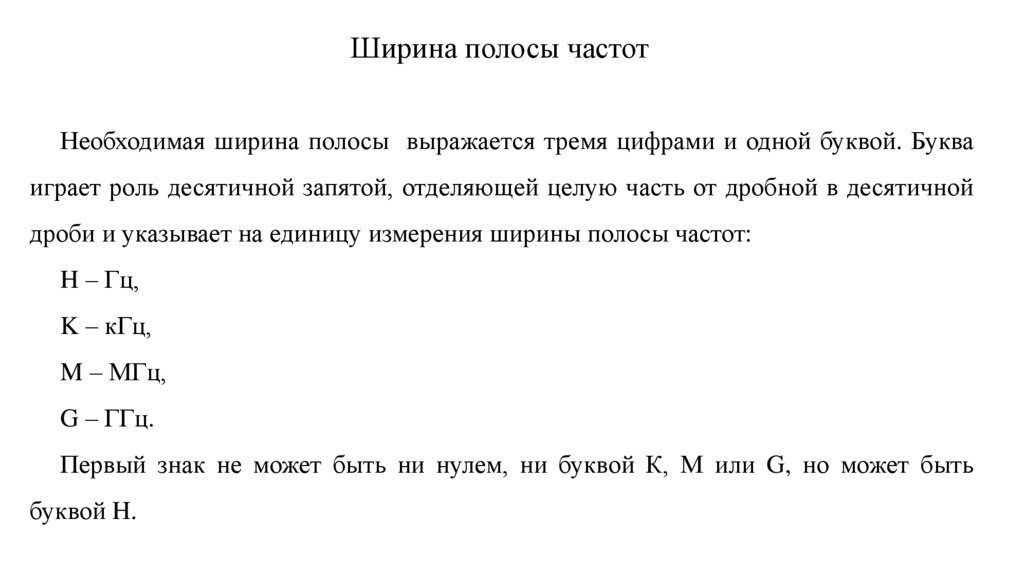

Ширина полосы частот
Необходимая ширина полосы выражается тремя цифрами и одной буквой. Буква
играет роль десятичной запятой, отделяющей целую часть от дробной в десятичной
дроби и указывает на единицу измерения ширины полосы частот:
H – Гц,
K – кГц,
M – МГц,
G – ГГц.
Первый знак не может быть ни нулем, ни буквой К, М или G, но может быть
буквой H.

29.

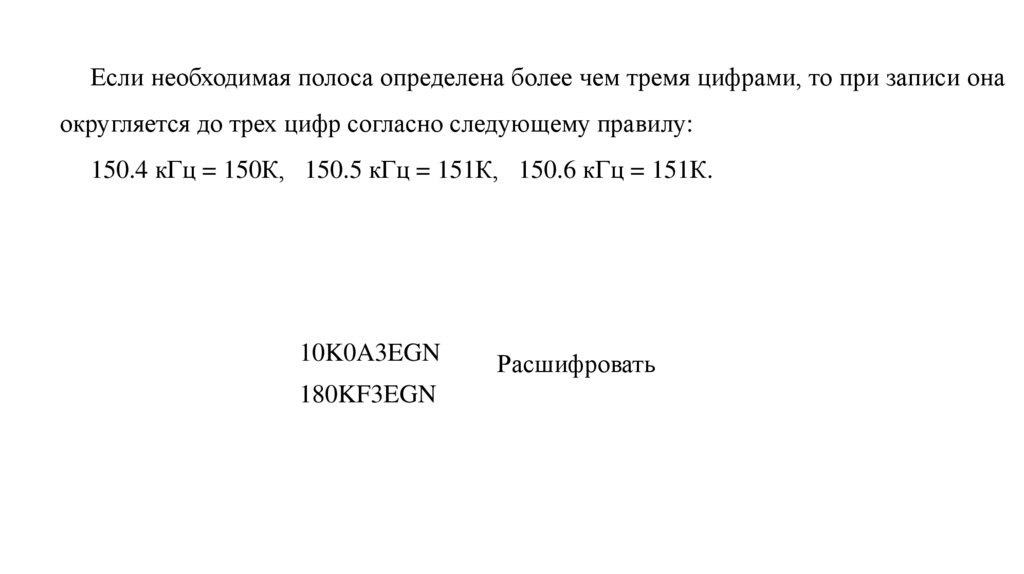

Если необходимая полоса определена более чем тремя цифрами, то при записи она
округляется до трех цифр согласно следующему правилу:
150.4 кГц = 150К, 150.5 кГц = 151К, 150.6 кГц = 151К.
10K0A3EGN
180KF3EGN
Расшифровать
