Системы полива Irritec

1.

СИСТЕМЫ ПОЛИВА
IRRITEC

2.

МИРОВАЯ КОМПАНИЯ ПО УСТОЙЧИВОМУ ОРОШЕНИЮ
Год основания Irritec 1974 на Сицилии
Имеет 16 производственных и торговых
подразделений, в т.ч. 5 заводов в мире
Продукция Irritec представлена более, чем
в 110 странах мира
И насчитывает более 900 сотрудников по
всему миру

3.

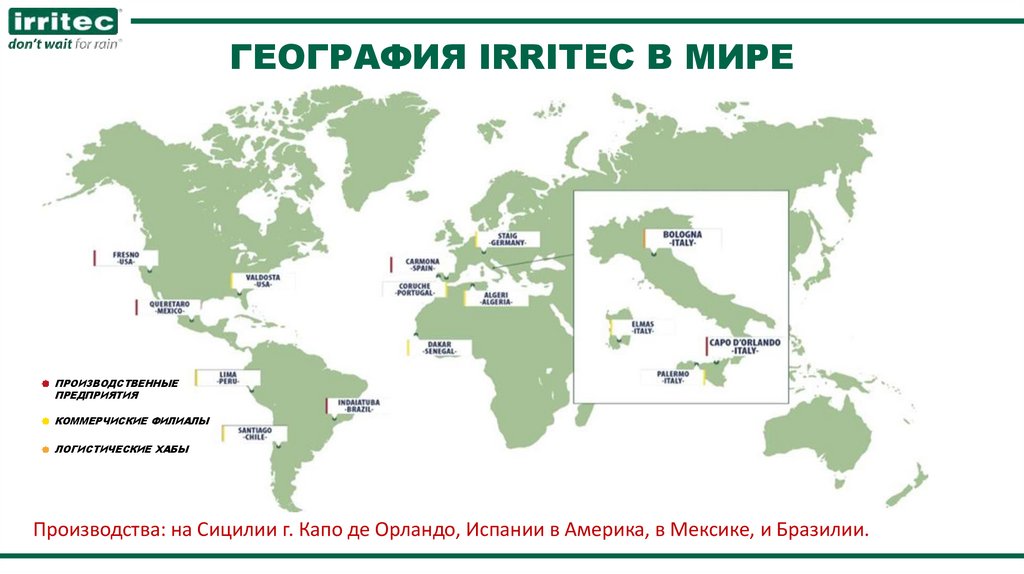

ГЕОГРАФИЯ IRRITEC В МИРЕ
ПРОИЗВОДСТВЕННЫЕ
ПРЕДПРИЯТИЯ
КОММЕРЧИСКИЕ ФИЛИАЛЫ
ЛОГИСТИЧЕСКИЕ ХАБЫ
Производства: на Сицилии г. Капо де Орландо, Испании в Америка, в Мексике, и Бразилии.

4.

NEW

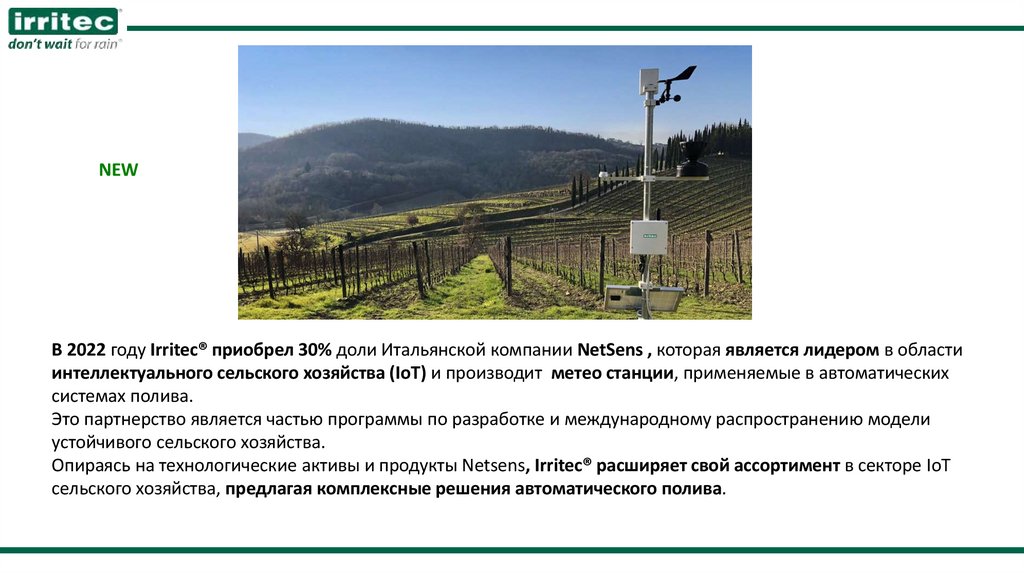

В 2022 году Irritec® приобрел 30% доли Итальянской компании NetSens , которая является лидером в области
интеллектуального сельского хозяйства (IoT) и производит метео станции, применяемые в автоматических
системах полива.
Это партнерство является частью программы по разработке и международному распространению модели
устойчивого сельского хозяйства.
Опираясь на технологические активы и продукты Netsens, Irritec® расширяет свой ассортимент в секторе IoT
сельского хозяйства, предлагая комплексные решения автоматического полива.

5.

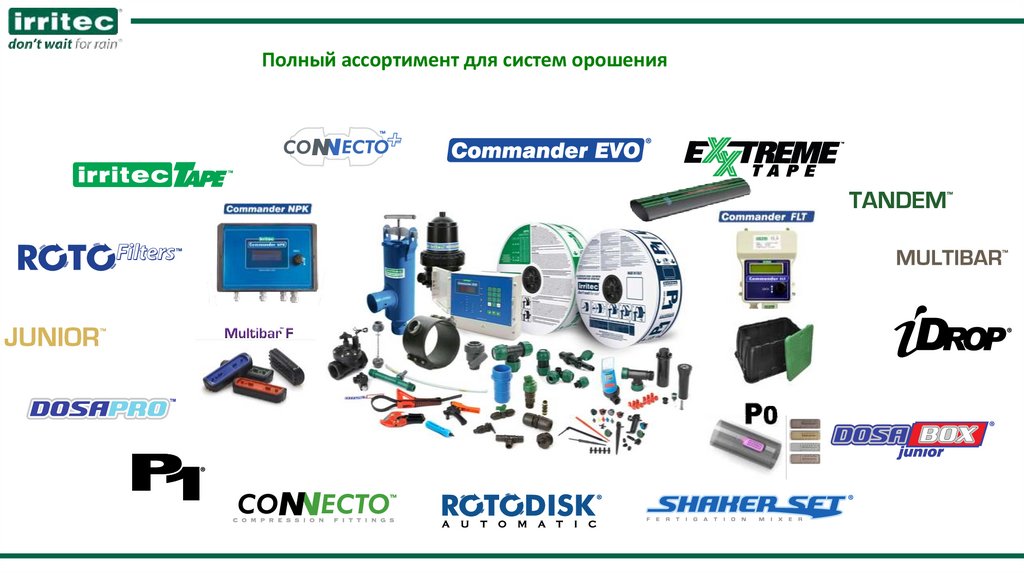

Полный ассортимент для систем орошения

6.

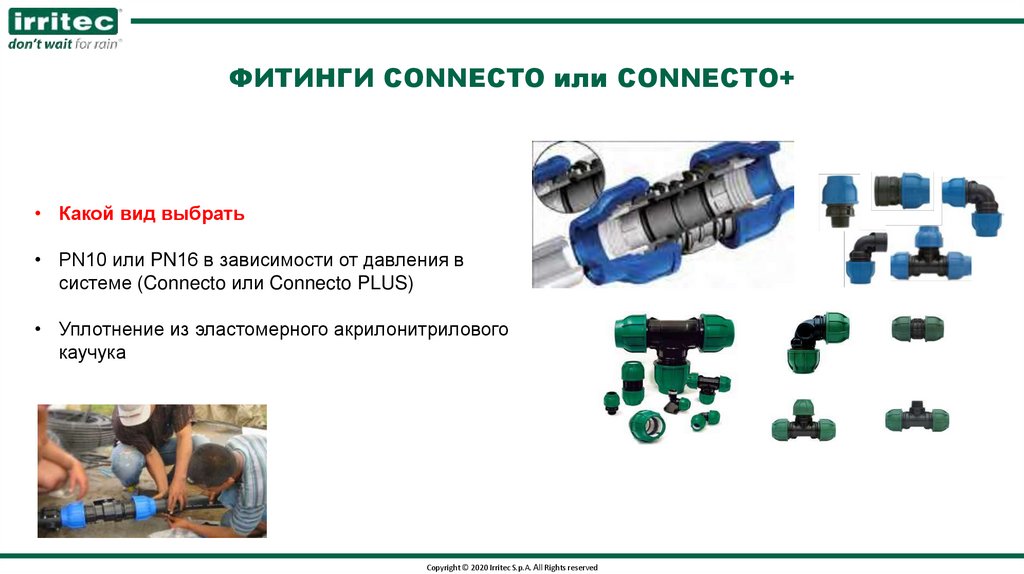

ФИТИНГИ CONNECTO или CONNECTO+
• Какой вид выбрать
• PN10 или PN16 в зависимости от давления в
системе (Connecto или Connecto PLUS)
• Уплотнение из эластомерного акрилонитрилового
каучука
Copyright © 2020 Irritec S.p.A. All Rights reserved

7.

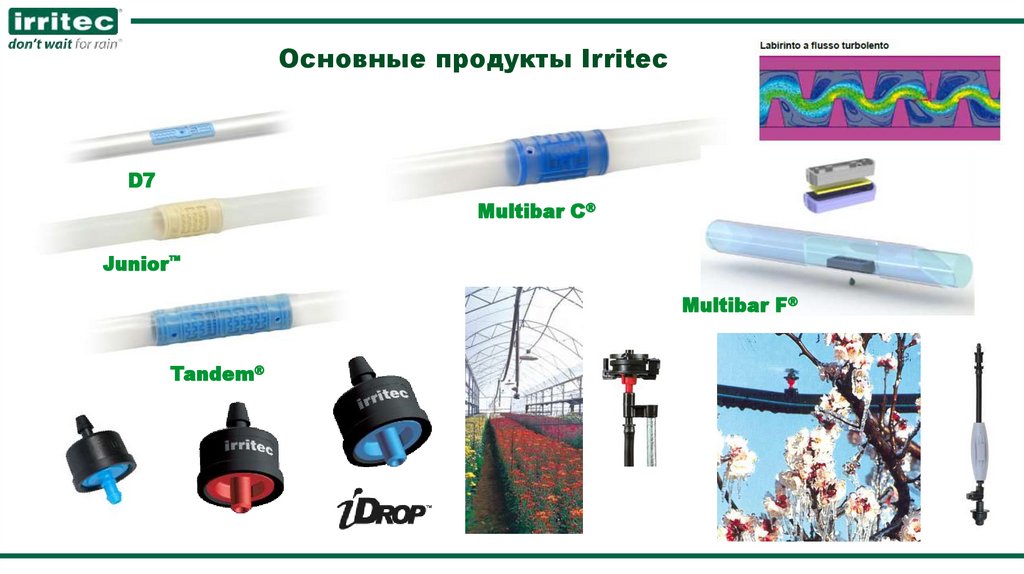

Основные продукты Irritec
D7
Multibar C®
Junior™
Multibar F®
Tandem®

8.

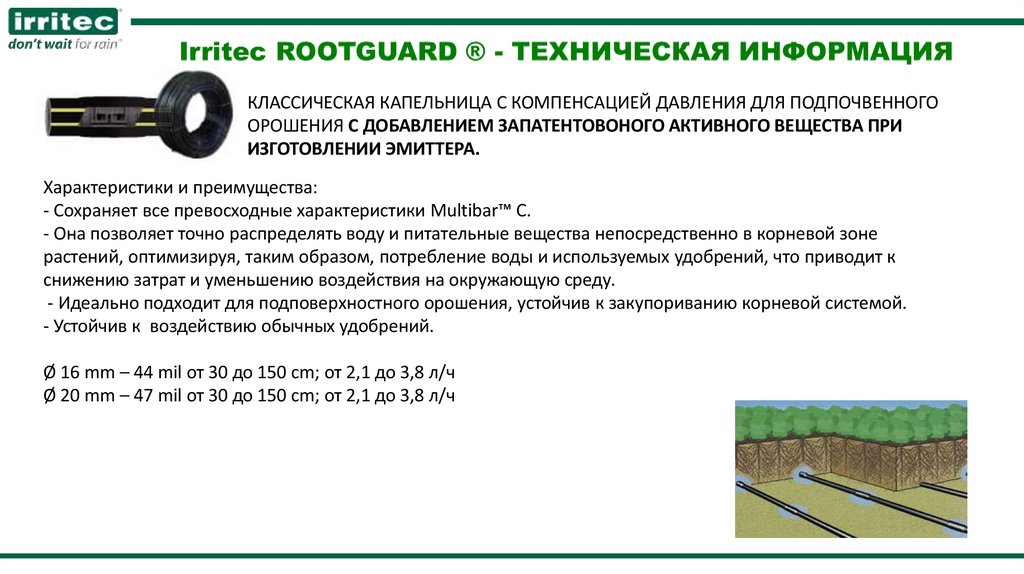

КЛАССИЧЕСКАЯ КАПЕЛЬНИЦА С КОМПЕНСАЦИЕЙ ДАВЛЕНИЯ ДЛЯ ПОДПОЧВЕННОГО
ОРОШЕНИЯ С ДОБАВЛЕНИЕМ ЗАПАТЕНТОВОНОГО АКТИВНОГО ВЕЩЕСТВА ПРИ
ИЗГОТОВЛЕНИИ ЭМИТТЕРА.
Характеристики и преимущества:
- Сохраняет все превосходные характеристики Multibar™ C.
- Она позволяет точно распределять воду и питательные вещества непосредственно в корневой зоне
растений, оптимизируя, таким образом, потребление воды и используемых удобрений, что приводит к
снижению затрат и уменьшению воздействия на окружающую среду.
- Идеально подходит для подповерхностного орошения, устойчив к закупориванию корневой системой.
- Устойчив к воздействию обычных удобрений.
Ø 16 mm – 44 mil от 30 до 150 cm; от 2,1 до 3,8 л/ч
Ø 20 mm – 47 mil от 30 до 150 cm; от 2,1 до 3,8 л/ч

9.

10.

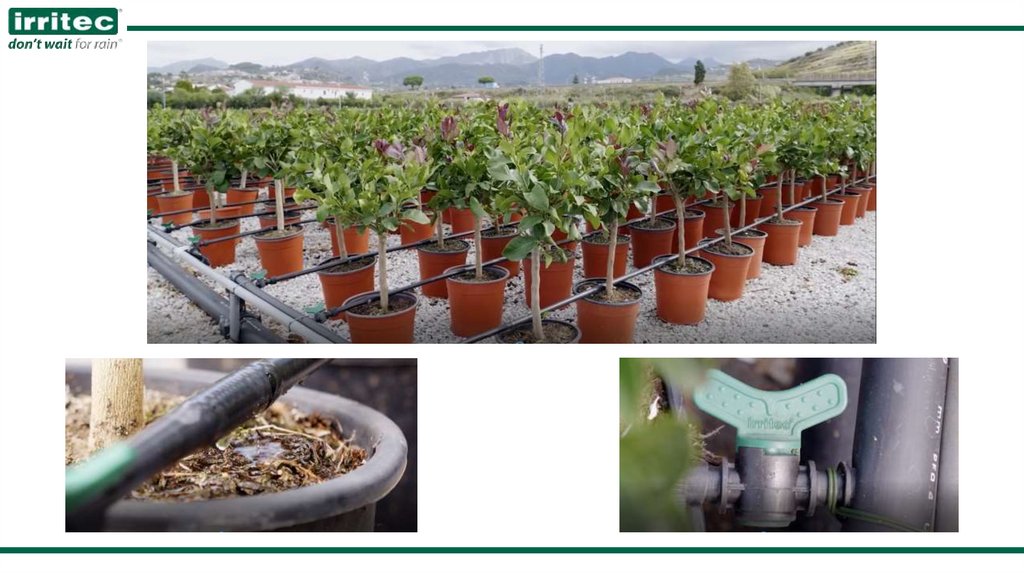

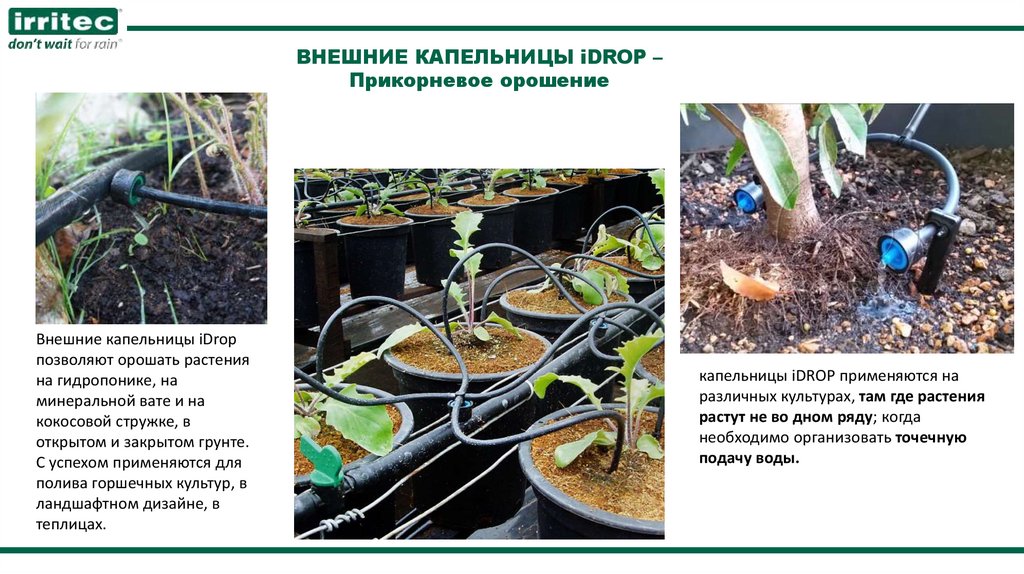

ВНЕШНИЕ КАПЕЛЬНИЦЫ iDROP –
Прикорневое орошение
Внешние капельницы iDrop
позволяют орошать растения
на гидропонике, на
минеральной вате и на
кокосовой стружке, в
открытом и закрытом грунте.
С успехом применяются для
полива горшечных культур, в
ландшафтном дизайне, в
теплицах.
капельницы iDROP применяются на
различных культурах, там где растения
растут не во дном ряду; когда
необходимо организовать точечную
подачу воды.

11.

12.

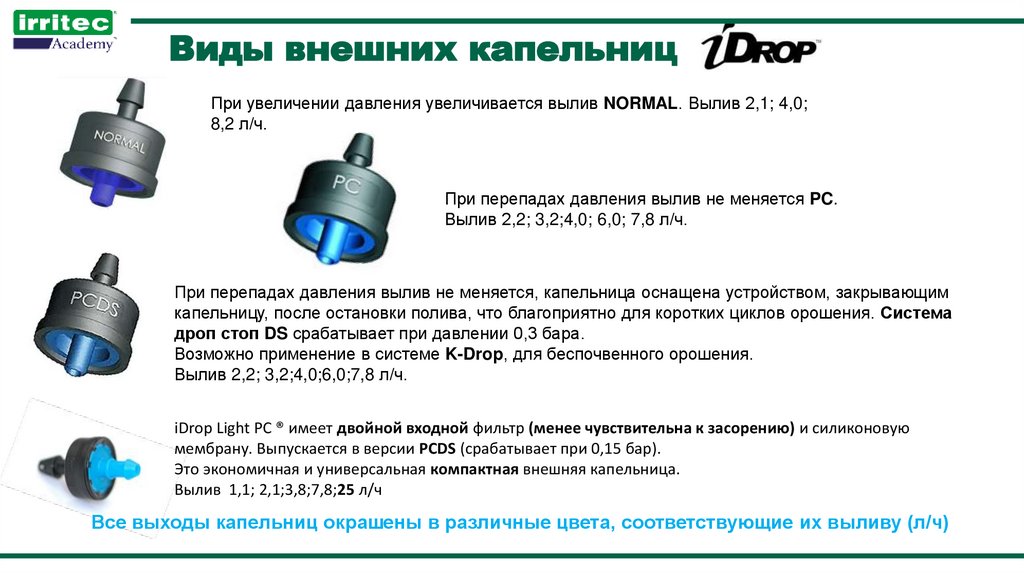

Виды внешних капельниц
При увеличении давления увеличивается вылив NORMAL. Вылив 2,1; 4,0;
8,2 л/ч.
При перепадах давления вылив не меняется PC.
Вылив 2,2; 3,2;4,0; 6,0; 7,8 л/ч.
При перепадах давления вылив не меняется, капельница оснащена устройством, закрывающим
капельницу, после остановки полива, что благоприятно для коротких циклов орошения. Система
дроп стоп DS срабатывает при давлении 0,3 бара.
Возможно применение в системе K-Drop, для беспочвенного орошения.
Вылив 2,2; 3,2;4,0;6,0;7,8 л/ч.
iDrop Light PC ® имеет двойной входной фильтр (менее чувствительна к засорению) и силиконовую
мембрану. Выпускается в версии PCDS (срабатывает при 0,15 бар).
Это экономичная и универсальная компактная внешняя капельница.
Вылив 1,1; 2,1;3,8;7,8;25 л/ч
Все выходы капельниц окрашены в различные цвета, соответствующие их выливу (л/ч)

13.

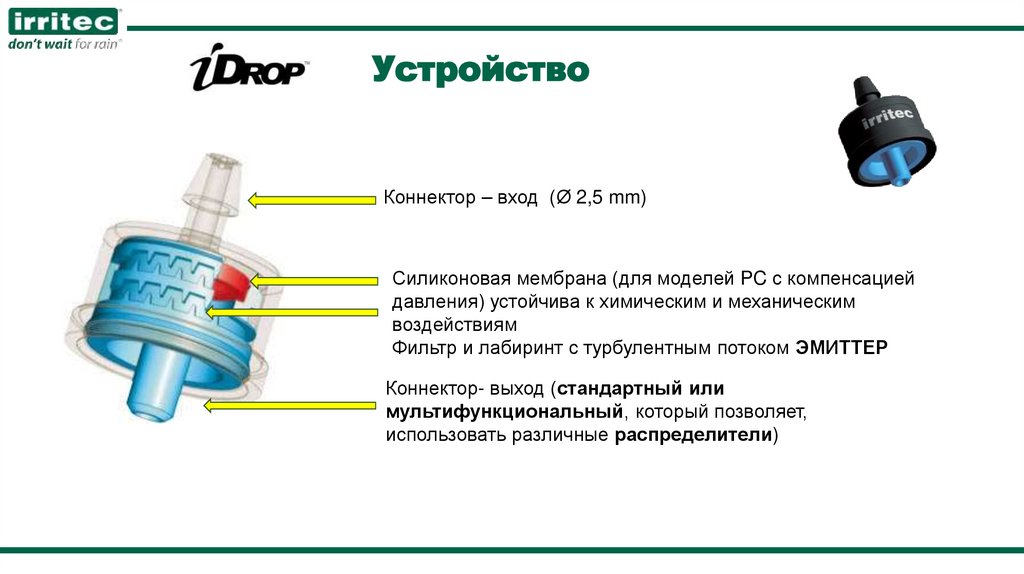

Устройство
Коннектор – вход (Ø 2,5 mm)
Силиконовая мембрана (для моделей PC с компенсацией
давления) устойчива к химическим и механическим
воздействиям
Фильтр и лабиринт с турбулентным потоком ЭМИТТЕР
Коннектор- выход (стандартный или
мультифункциональный, который позволяет,
использовать различные распределители)

14.

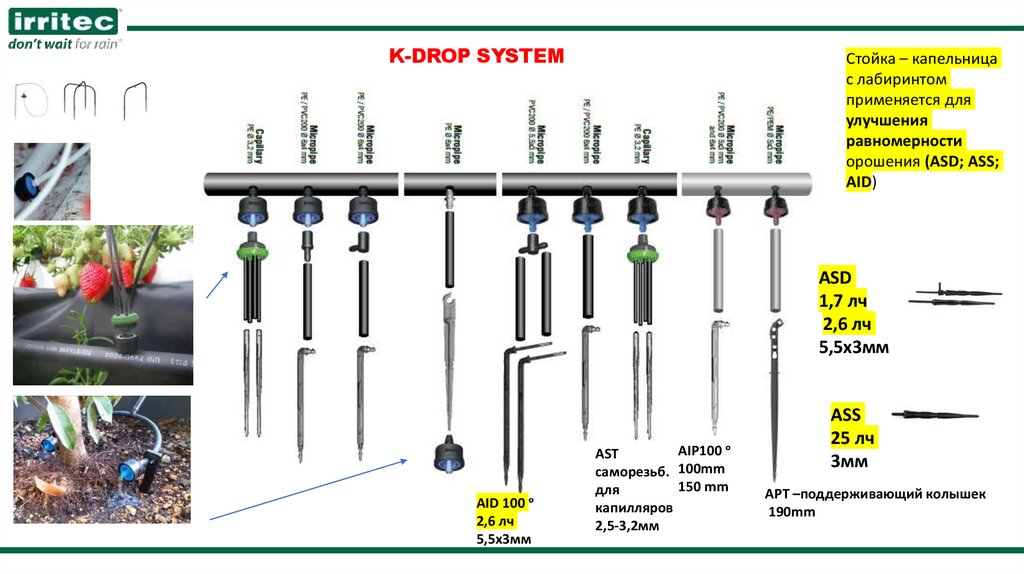

K-DROP SYSTEM
Стойка – капельница
с лабиринтом
применяется для
улучшения
равномерности
орошения (ASD; ASS;
AID)
ASD
1,7 лч
2,6 лч
5,5х3мм
AID 100 ᵒ
2,6 лч
5,5х3мм
AIP100 ᵒ
AST
саморезьб. 100mm
150 mm
для
капилляров
2,5-3,2мм
ASS
25 лч
3мм
APT –поддерживающий колышек
190mm

15.

16.

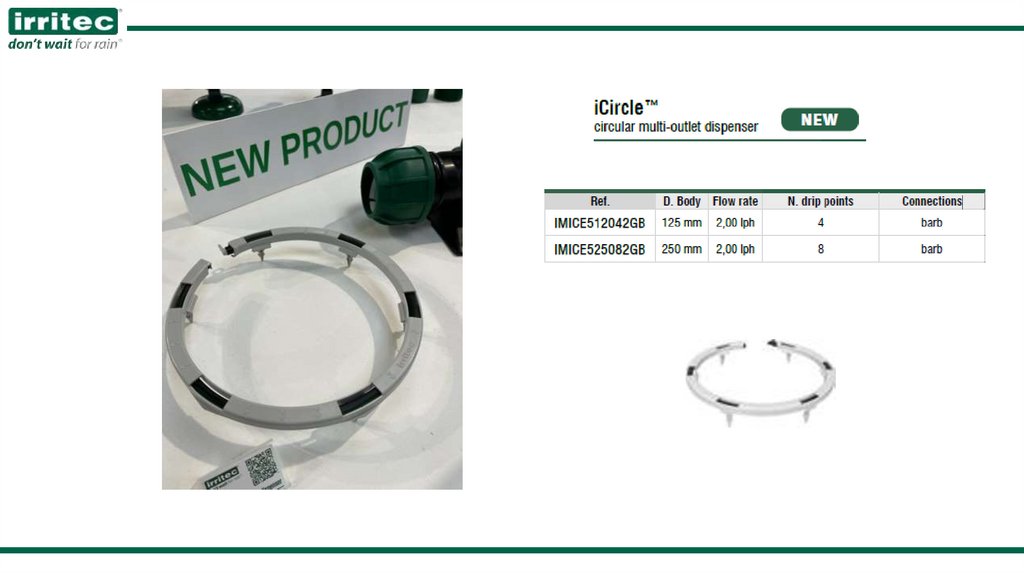

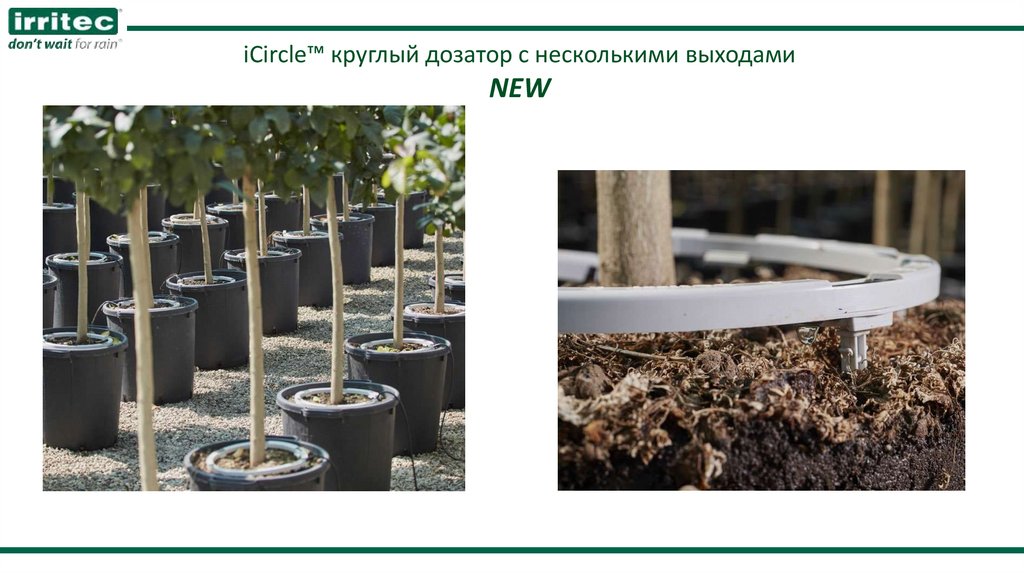

iCircle™ круглый дозатор с несколькими выходами
NEW

17.

18.

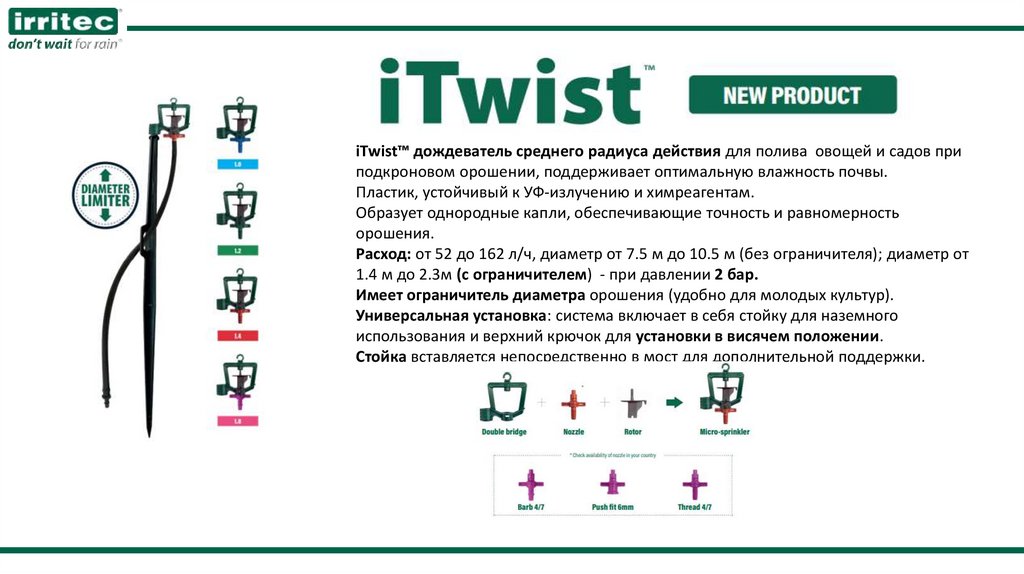

iTwist™ дождеватель среднего радиуса действия для полива овощей и садов при
подкроновом орошении, поддерживает оптимальную влажность почвы.
Пластик, устойчивый к УФ-излучению и химреагентам.
Образует однородные капли, обеспечивающие точность и равномерность
орошения.
Расход: от 52 до 162 л/ч, диаметр от 7.5 м до 10.5 м (без ограничителя); диаметр от
1.4 м до 2.3м (с ограничителем) - при давлении 2 бар.
Имеет ограничитель диаметра орошения (удобно для молодых культур).
Универсальная установка: система включает в себя стойку для наземного
использования и верхний крючок для установки в висячем положении.
Стойка вставляется непосредственно в мост для дополнительной поддержки.

19.

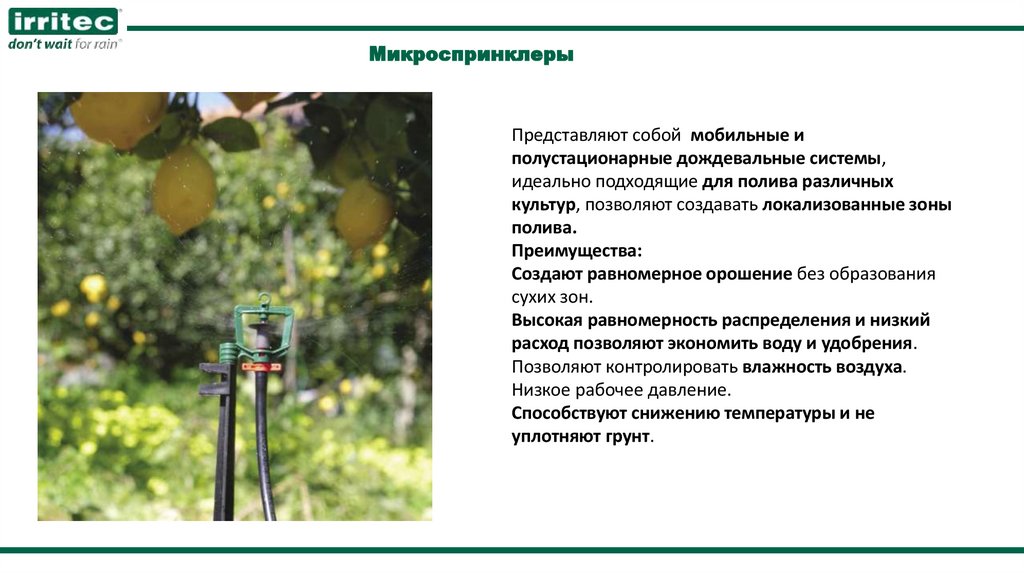

Микроспринклеры
Представляют собой мобильные и
полустационарные дождевальные системы,
идеально подходящие для полива различных
культур, позволяют создавать локализованные зоны
полива.
Преимущества:
Создают равномерное орошение без образования
сухих зон.
Высокая равномерность распределения и низкий
расход позволяют экономить воду и удобрения.
Позволяют контролировать влажность воздуха.
Низкое рабочее давление.
Способствуют снижению температуры и не
уплотняют грунт.

20.

Микроспринклеры преимущества:
Быстрая установка на стойке и легкий демонтаж
Мало шума
Альтернатива спринклерам с большим радиусом действия: меньший расход воды
Экономия энергии
Высокая равномерность позволяет орошать каждую зону участка без избыточного полива.
Орошение малым объемом основано на двух принципах:
1. Малое количество осадков (от 2,0 до 5,0 мм/ч) с высокой равномерностью распределения (≥ 90%).
2. Низкое рабочее давление (от 2,0 до 5,0 бар).
В зависимости от модели микроспринклера

21.

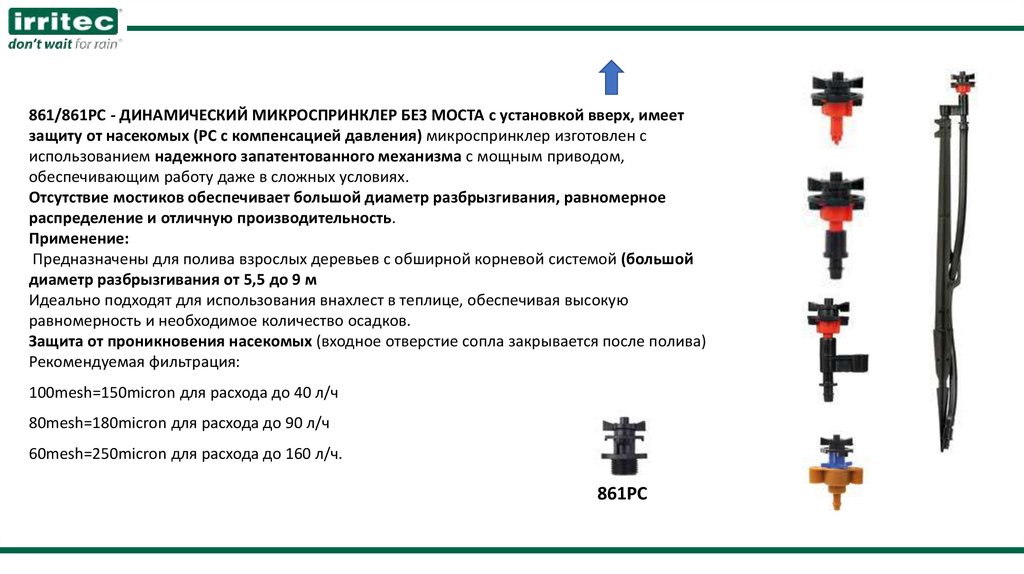

861/861PC - ДИНАМИЧЕСКИЙ МИКРОСПРИНКЛЕР БЕЗ МОСТА c установкой вверх, имеет
защиту от насекомых (PC с компенсацией давления) микроспринклер изготовлен с
использованием надежного запатентованного механизма с мощным приводом,
обеспечивающим работу даже в сложных условиях.
Отсутствие мостиков обеспечивает большой диаметр разбрызгивания, равномерное
распределение и отличную производительность.
Применение:
Предназначены для полива взрослых деревьев с обширной корневой системой (большой
диаметр разбрызгивания от 5,5 до 9 м
Идеально подходят для использования внахлест в теплице, обеспечивая высокую
равномерность и необходимое количество осадков.
Защита от проникновения насекомых (входное отверстие сопла закрывается после полива)
Рекомендуемая фильтрация:
100mesh=150micron для расхода до 40 л/ч
80mesh=180micron для расхода до 90 л/ч
60mesh=250micron для расхода до 160 л/ч.
861PC

22.

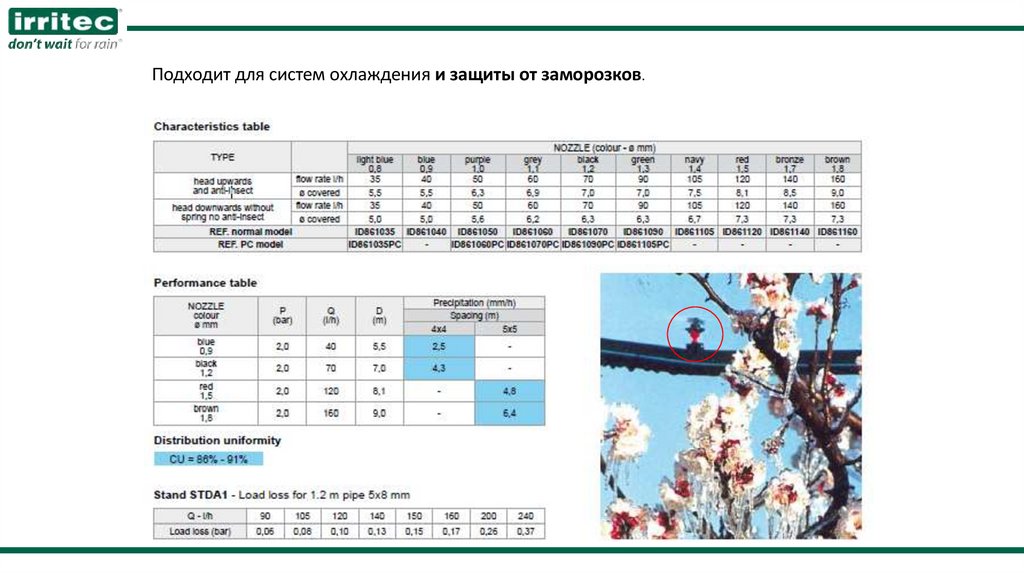

Подходит для систем охлаждения и защиты от заморозков.

23.

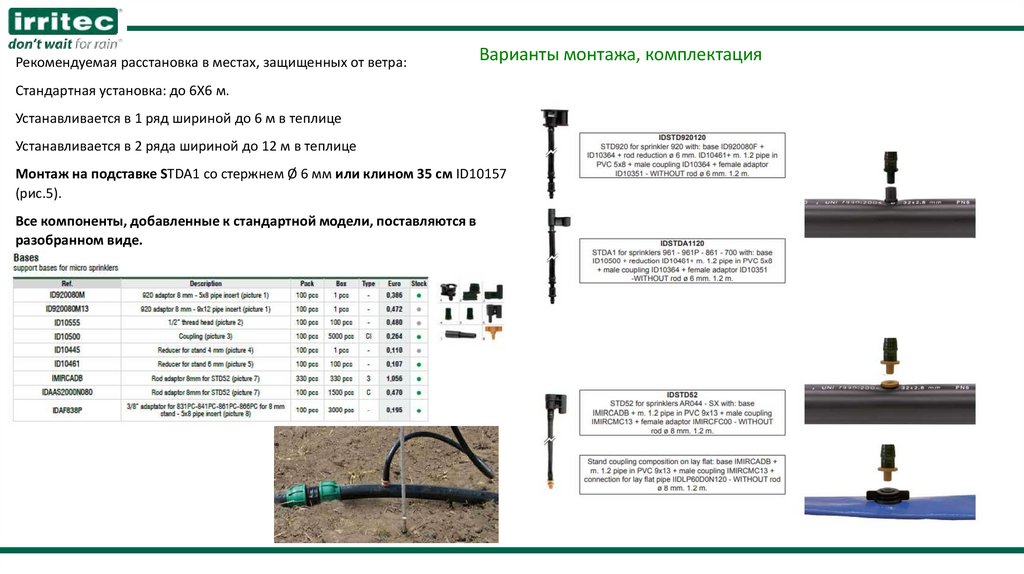

Рекомендуемая расстановка в местах, защищенных от ветра:
Варианты монтажа, комплектация
Стандартная установка: до 6X6 м.
Устанавливается в 1 ряд шириной до 6 м в теплице
Устанавливается в 2 ряда шириной до 12 м в теплице
Монтаж на подставке STDA1 со стержнем Ø 6 мм или клином 35 см ID10157
(рис.5).
Все компоненты, добавленные к стандартной модели, поставляются в
разобранном виде.

24.

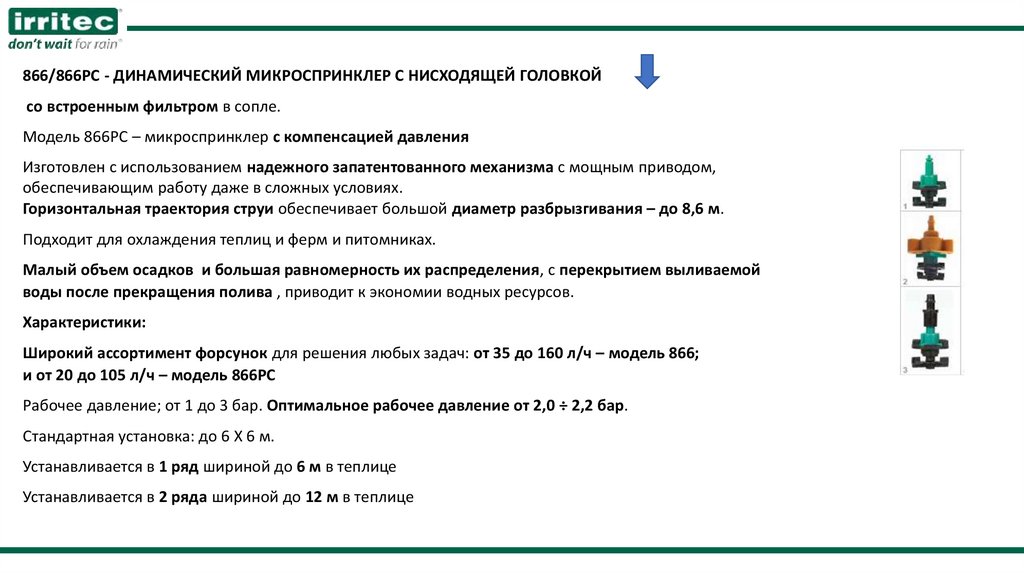

866/866PC - ДИНАМИЧЕСКИЙ МИКРОСПРИНКЛЕР С НИСХОДЯЩЕЙ ГОЛОВКОЙ
со встроенным фильтром в сопле.
Модель 866PC – микроспринклер с компенсацией давления
Изготовлен с использованием надежного запатентованного механизма с мощным приводом,
обеспечивающим работу даже в сложных условиях.
Горизонтальная траектория струи обеспечивает большой диаметр разбрызгивания – до 8,6 м.
Подходит для охлаждения теплиц и ферм и питомниках.
Малый объем осадков и большая равномерность их распределения, с перекрытием выливаемой
воды после прекращения полива , приводит к экономии водных ресурсов.
Характеристики:
Широкий ассортимент форсунок для решения любых задач: от 35 до 160 л/ч – модель 866;
и от 20 до 105 л/ч – модель 866PC
Рабочее давление; от 1 до 3 бар. Оптимальное рабочее давление от 2,0 ÷ 2,2 бар.
Стандартная установка: до 6 X 6 м.
Устанавливается в 1 ряд шириной до 6 м в теплице
Устанавливается в 2 ряда шириной до 12 м в теплице

25.

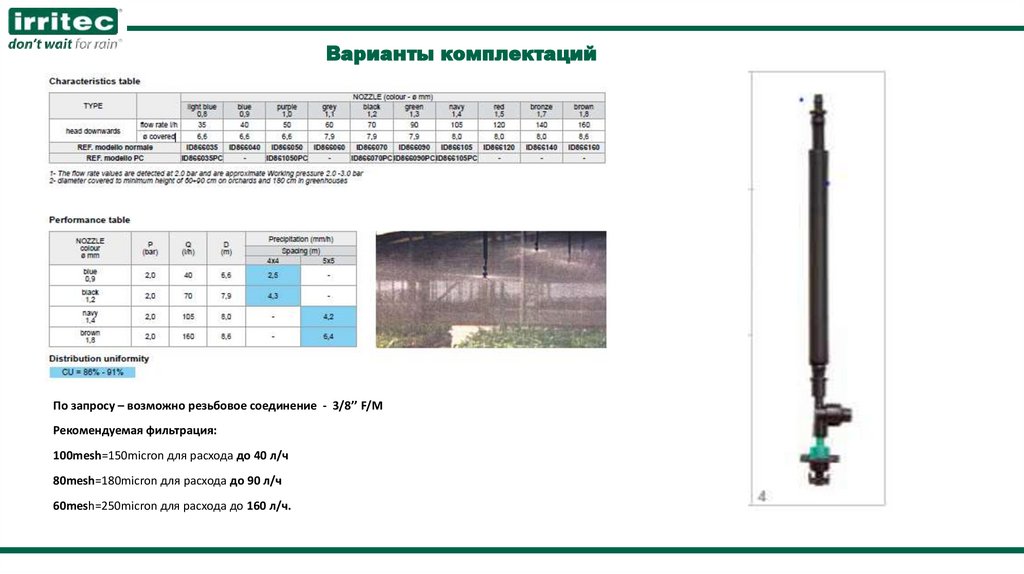

Варианты комплектаций
По запросу – возможно резьбовое соединение - 3/8’’ F/M
Рекомендуемая фильтрация:
100mesh=150micron для расхода до 40 л/ч
80mesh=180micron для расхода до 90 л/ч
60mesh=250micron для расхода до 160 л/ч.

26.

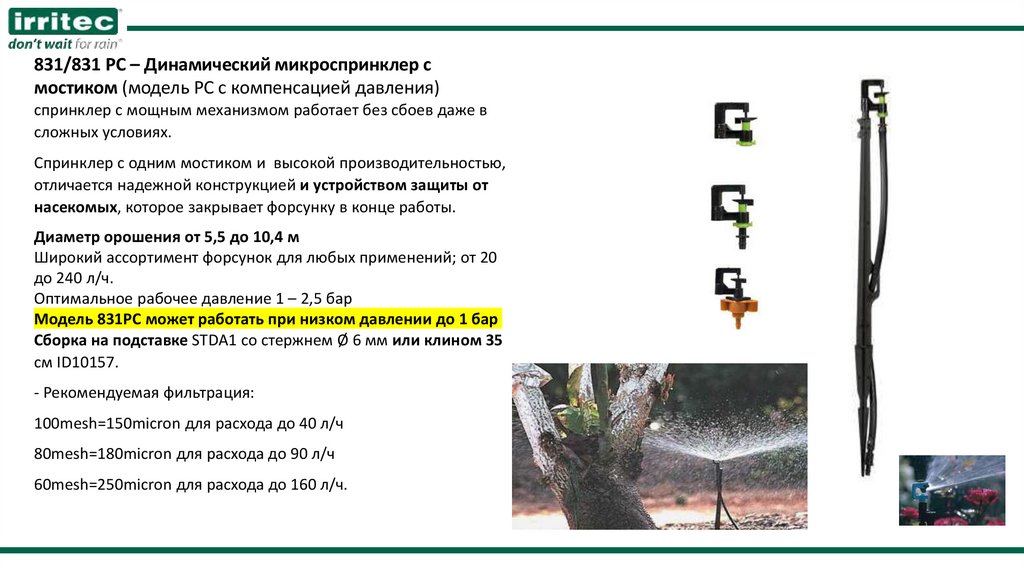

831/831 PC – Динамический микроспринклер с
мостиком (модель РС с компенсацией давления)
спринклер с мощным механизмом работает без сбоев даже в
сложных условиях.
Спринклер с одним мостиком и высокой производительностью,
отличается надежной конструкцией и устройством защиты от
насекомых, которое закрывает форсунку в конце работы.
Диаметр орошения от 5,5 до 10,4 м
Широкий ассортимент форсунок для любых применений; от 20
до 240 л/ч.
Оптимальное рабочее давление 1 – 2,5 бар
Модель 831PC может работать при низком давлении до 1 бар
Сборка на подставке STDA1 со стержнем Ø 6 мм или клином 35
см ID10157.
- Рекомендуемая фильтрация:
100mesh=150micron для расхода до 40 л/ч
80mesh=180micron для расхода до 90 л/ч
60mesh=250micron для расхода до 160 л/ч.

27.

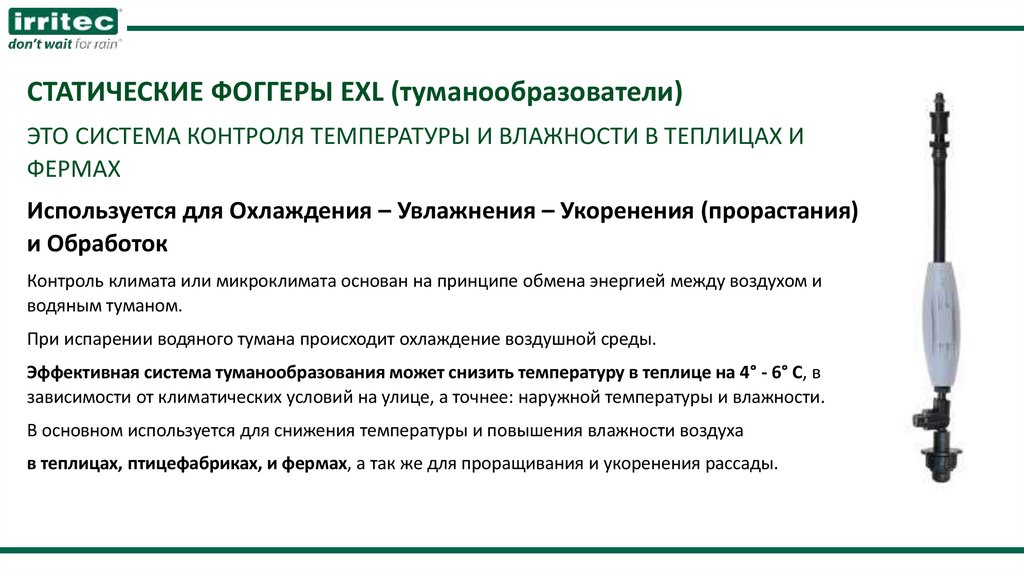

СТАТИЧЕСКИЕ ФОГГЕРЫ EXL (туманообразователи)
ЭТО СИСТЕМА КОНТРОЛЯ ТЕМПЕРАТУРЫ И ВЛАЖНОСТИ В ТЕПЛИЦАХ И
ФЕРМАХ
Используется для Охлаждения – Увлажнения – Укоренения (прорастания)
и Обработок
Контроль климата или микроклимата основан на принципе обмена энергией между воздухом и
водяным туманом.
При испарении водяного тумана происходит охлаждение воздушной среды.
Эффективная система туманообразования может снизить температуру в теплице на 4° - 6° C, в
зависимости от климатических условий на улице, а точнее: наружной температуры и влажности.
В основном используется для снижения температуры и повышения влажности воздуха
в теплицах, птицефабриках, и фермах, а так же для проращивания и укоренения рассады.

28.

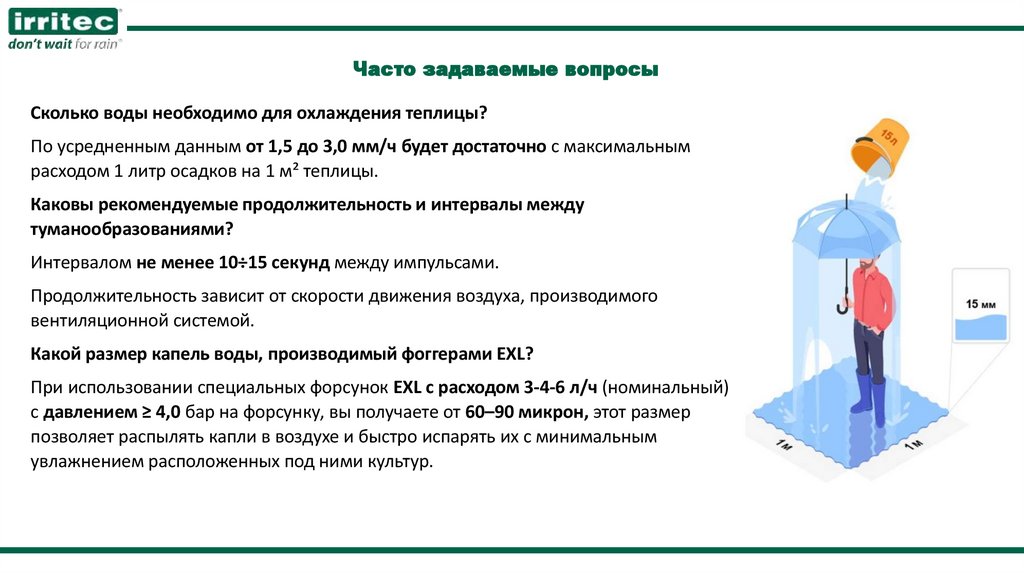

Часто задаваемые вопросы
Сколько воды необходимо для охлаждения теплицы?
По усредненным данным от 1,5 до 3,0 мм/ч будет достаточно с максимальным
расходом 1 литр осадков на 1 м² теплицы.
Каковы рекомендуемые продолжительность и интервалы между
туманообразованиями?
Интервалом не менее 10÷15 секунд между импульсами.
Продолжительность зависит от скорости движения воздуха, производимого
вентиляционной системой.
Какой размер капель воды, производимый фоггерами EXL?
При использовании специальных форсунок EXL с расходом 3-4-6 л/ч (номинальный)
с давлением ≥ 4,0 бар на форсунку, вы получаете от 60–90 микрон, этот размер
позволяет распылять капли в воздухе и быстро испарять их с минимальным
увлажнением расположенных под ними культур.

29.

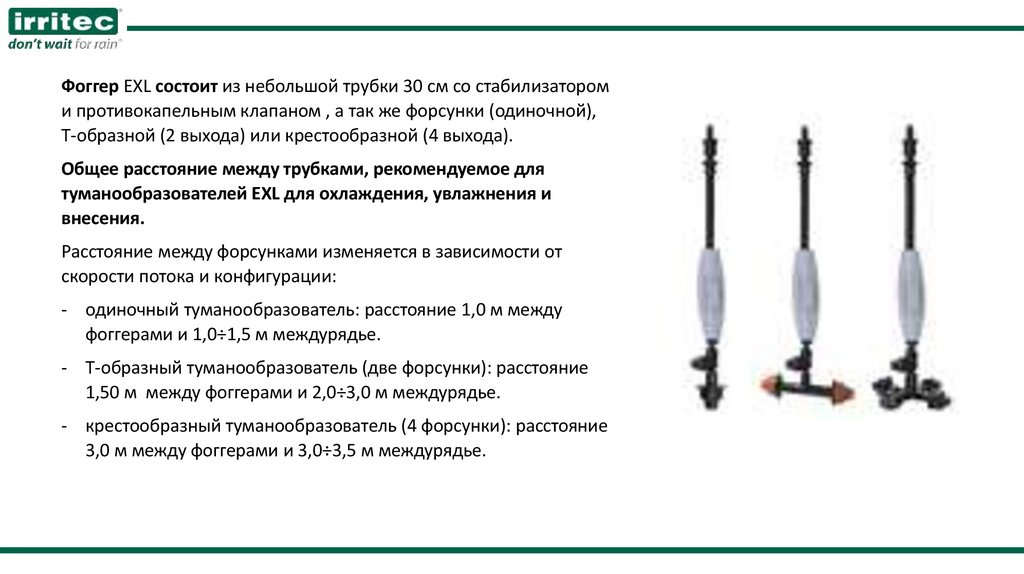

Фоггер EXL состоит из небольшой трубки 30 см со стабилизатором
и противокапельным клапаном , а так же форсунки (одиночной),
Т-образной (2 выхода) или крестообразной (4 выхода).
Общее расстояние между трубками, рекомендуемое для
туманообразователей EXL для охлаждения, увлажнения и
внесения.
Расстояние между форсунками изменяется в зависимости от
скорости потока и конфигурации:
- одиночный туманообразователь: расстояние 1,0 м между
фоггерами и 1,0÷1,5 м междурядье.
- Т-образный туманообразователь (две форсунки): расстояние
1,50 м между фоггерами и 2,0÷3,0 м междурядье.
- крестообразный туманообразователь (4 форсунки): расстояние
3,0 м между фоггерами и 3,0÷3,5 м междурядье.

30.

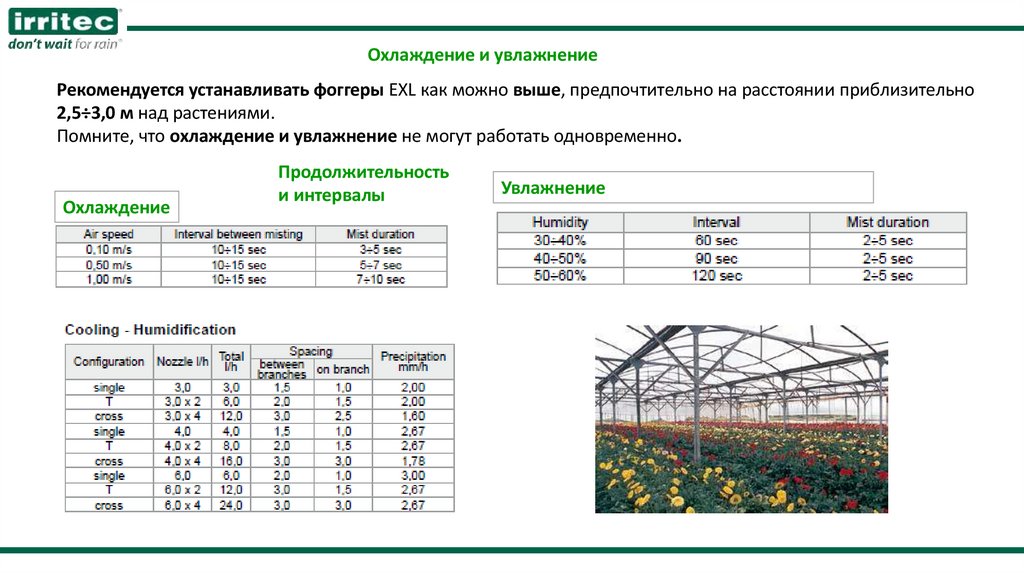

Охлаждение и увлажнение
Рекомендуется устанавливать фоггеры EXL как можно выше, предпочтительно на расстоянии приблизительно
2,5÷3,0 м над растениями.
Помните, что охлаждение и увлажнение не могут работать одновременно.
Охлаждение
Продолжительность
и интервалы
Увлажнение

31.

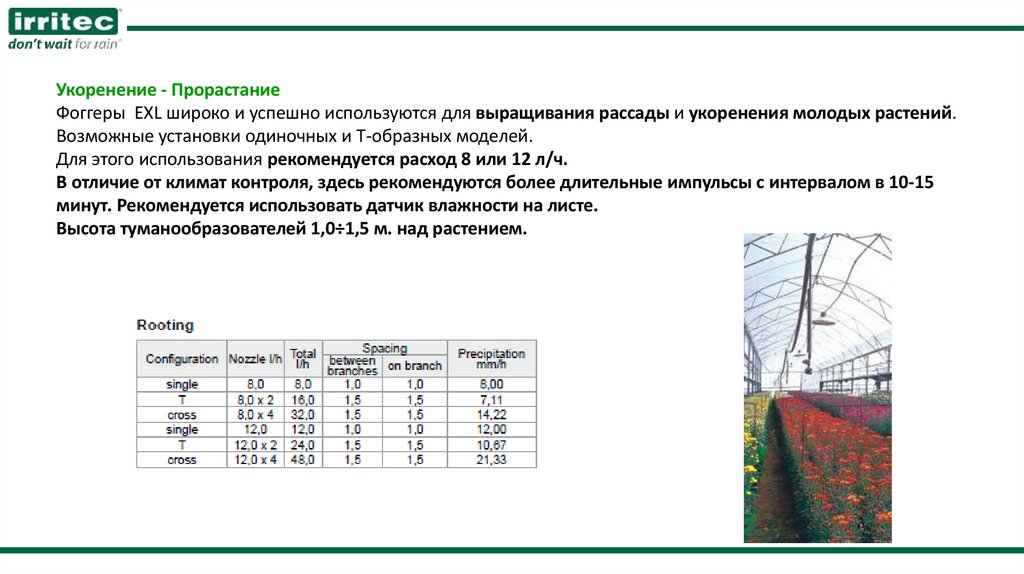

Укоренение - Прорастание
Фоггеры EXL широко и успешно используются для выращивания рассады и укоренения молодых растений.
Возможные установки одиночных и T-образных моделей.
Для этого использования рекомендуется расход 8 или 12 л/ч.
В отличие от климат контроля, здесь рекомендуются более длительные импульсы с интервалом в 10-15
минут. Рекомендуется использовать датчик влажности на листе.
Высота туманообразователей 1,0÷1,5 м. над растением.

32.

Качество воды
Качество воды так же важно, как и ее количество.
Чтобы избежать засорения форсунок EXL карбонатами кальция
и/или отложения солей на растениях, рекомендуется не использовать жесткую или соленую воду.
По этой причине, прежде чем принять решение о типе фоггеров,
важно провести анализ воды, по крайней мере, на содержание EC, pH и карбонатов.
Рекомендуемая минимальная фильтрация при 120 микронах =120 меш, лучше при 100 микронах =
150 меш для форсунок со скоростью 3-4 л/ч.
Обработки
Используются для обработки пестицидами или химическими веществами в качестве альтернативы
традиционной системе опрыскивания.
Отключайте вентиляцию во время процедур.
Преимущества: экономия трудовых ресурсов, большая безопасность (нет необходимости в
персонале в теплице во время обработок) и меньший расход химических продуктов.
Для обработок рекомендуется использовать одинарную или Т-образную модель EXL.
В любом случае, химическая обработка всегда должна проводиться под контролем специалистов.
Система для применения химических обработок должна быть изолирована от обычной системы
орошения.

33.

Характеристики:
• Крошечные капли позволяют испаряться в воздухе, уменьшая увлажнение почвы.
• Вихревая конструкция превращает каплю воды в легкий туман.
• Модульный, легкий и простой в установке.
• Конструкция из трех частей с уплотнительным кольцом.
• Высококачественное, долговечное сырье :
Корпус: Полиэстер (PBT), Уплотнительное кольцо: EPDM.
• Номинальный расход при 3,5 бар.
• Рабочее давление от 2,5 до 5,5 бар.
• Диаметр покрытия: от 60 до 120 см.
• Угол траектории: от 80° до 100°.
• Средний размер капель: от 60 до 100 микрон.

34.

Варианты комплектаций
Вся полная информация имеется в каталогах IRRITEC

35.

СПАСИБО ЗА ВАШЕ
ВНИМАНИЕ
www.irritec.com
