Направление вектора магнитной индукции. Задача №1

1.

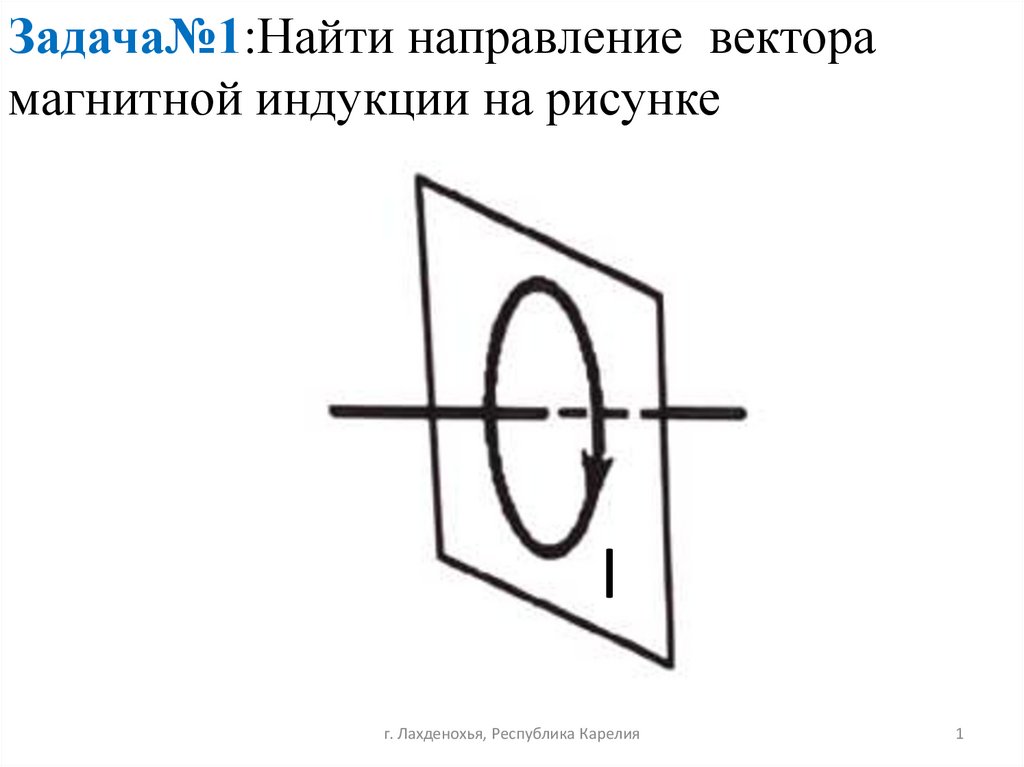

Задача№1:Найти направление вектора
магнитной индукции на рисунке
I
I
г. Лахденохья, Республика Карелия
1

2.

Задача №2:Найти направление вектора
магнитной индукции на рисунке
I
г. Лахденохья, Республика Карелия
I
2

3.

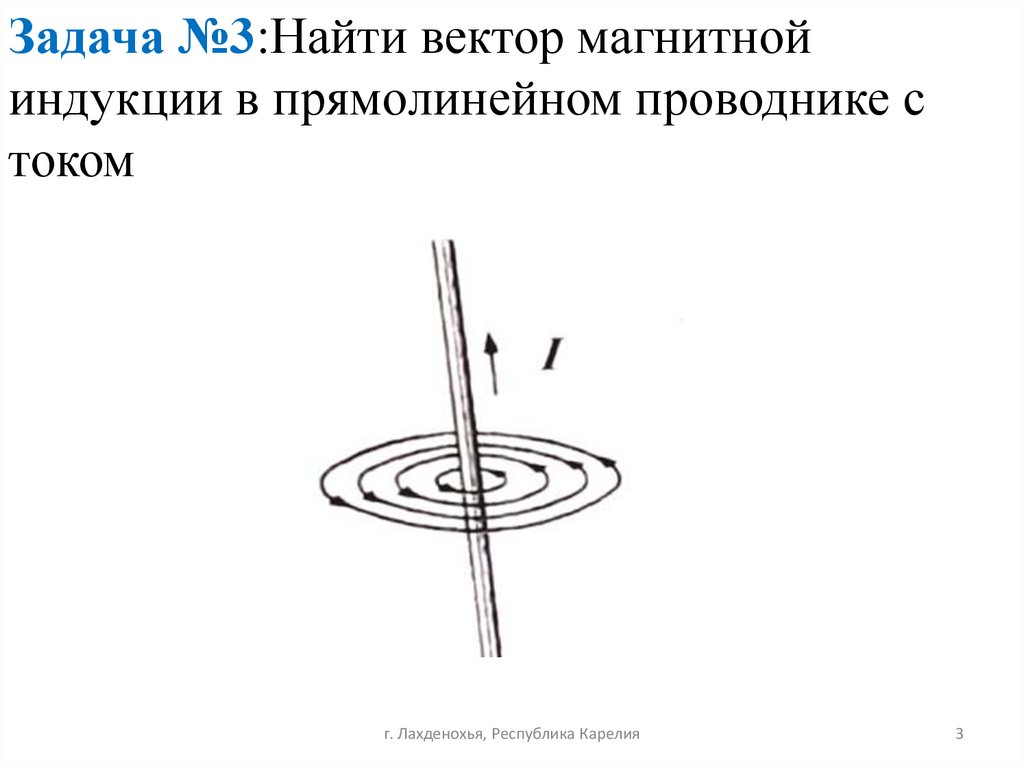

Задача №3:Найти вектор магнитной
индукции в прямолинейном проводнике с
током
г. Лахденохья, Республика Карелия
3

4.

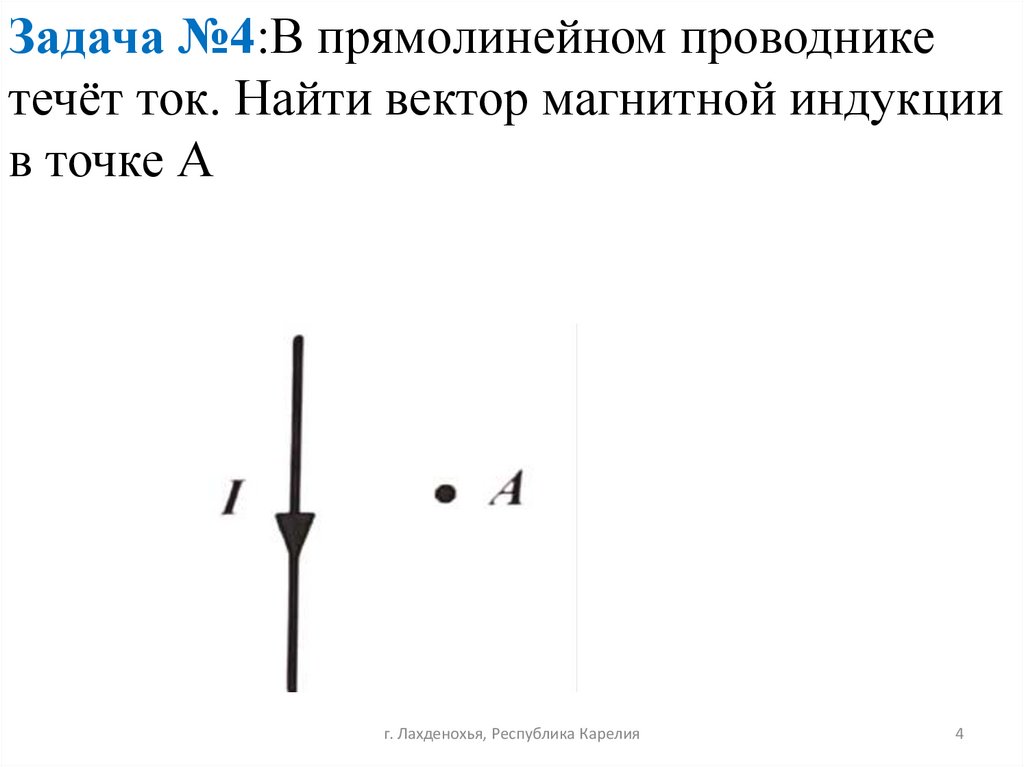

Задача №4:В прямолинейном проводнике
течёт ток. Найти вектор магнитной индукции
в точке А
г. Лахденохья, Республика Карелия
4

5.

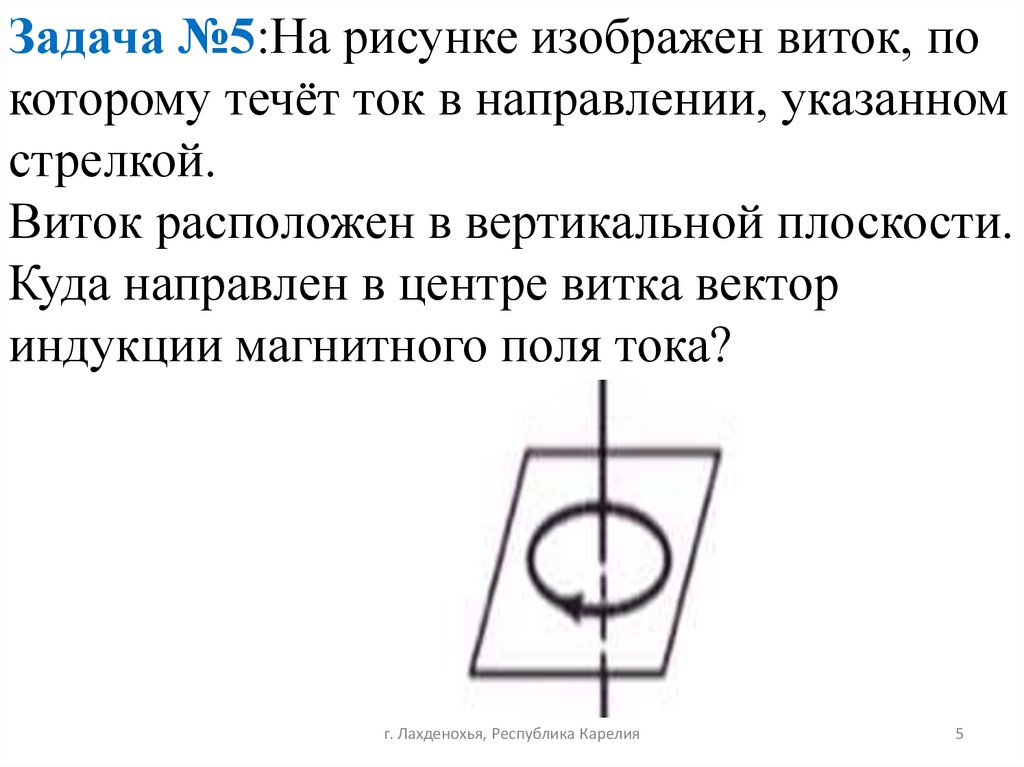

Задача №5:На рисунке изображен виток, по
которому течёт ток в направлении, указанном
стрелкой.
Виток расположен в вертикальной плоскости.
Куда направлен в центре витка вектор
индукции магнитного поля тока?
г. Лахденохья, Республика Карелия
5

6.

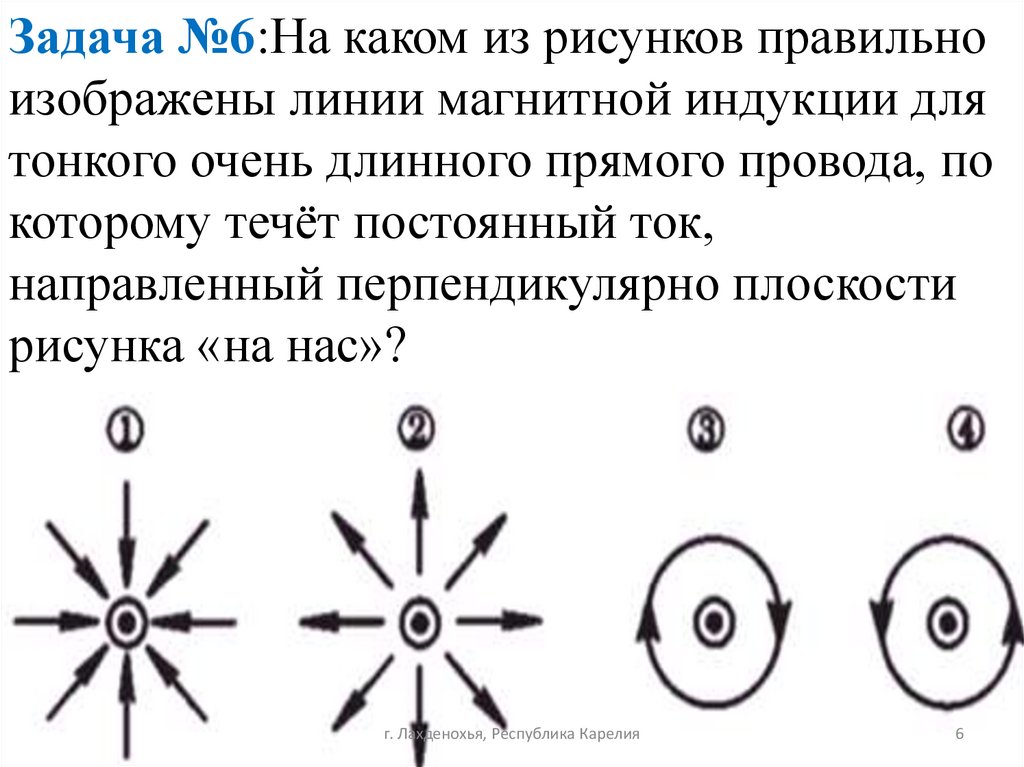

Задача №6:На каком из рисунков правильно
изображены линии магнитной индукции для
тонкого очень длинного прямого провода, по
которому течёт постоянный ток,
направленный перпендикулярно плоскости
рисунка «на нас»?
г. Лахденохья, Республика Карелия
6

7.

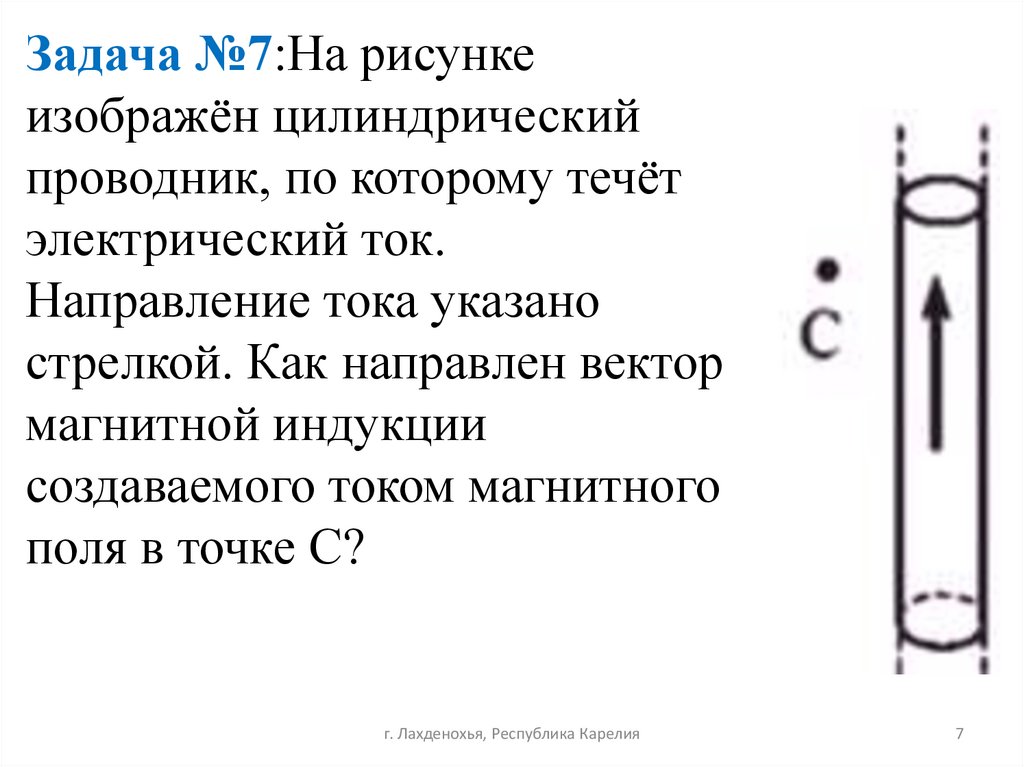

Задача №7:На рисунке
изображён цилиндрический
проводник, по которому течёт
электрический ток.
Направление тока указано
стрелкой. Как направлен вектор
магнитной индукции
создаваемого током магнитного
поля в точке С?
г. Лахденохья, Республика Карелия
7

8.

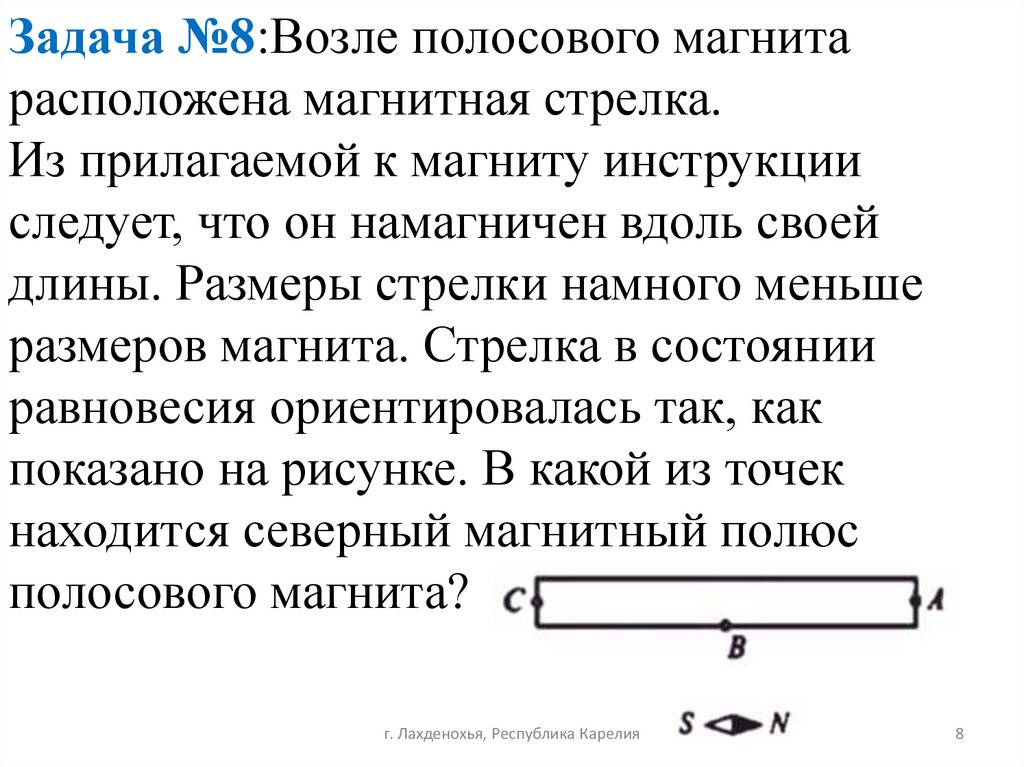

Задача №8:Возле полосового магнита
расположена магнитная стрелка.
Из прилагаемой к магниту инструкции
следует, что он намагничен вдоль своей
длины. Размеры стрелки намного меньше
размеров магнита. Стрелка в состоянии
равновесия ориентировалась так, как
показано на рисунке. В какой из точек
находится северный магнитный полюс
полосового магнита?
г. Лахденохья, Республика Карелия
8

9.

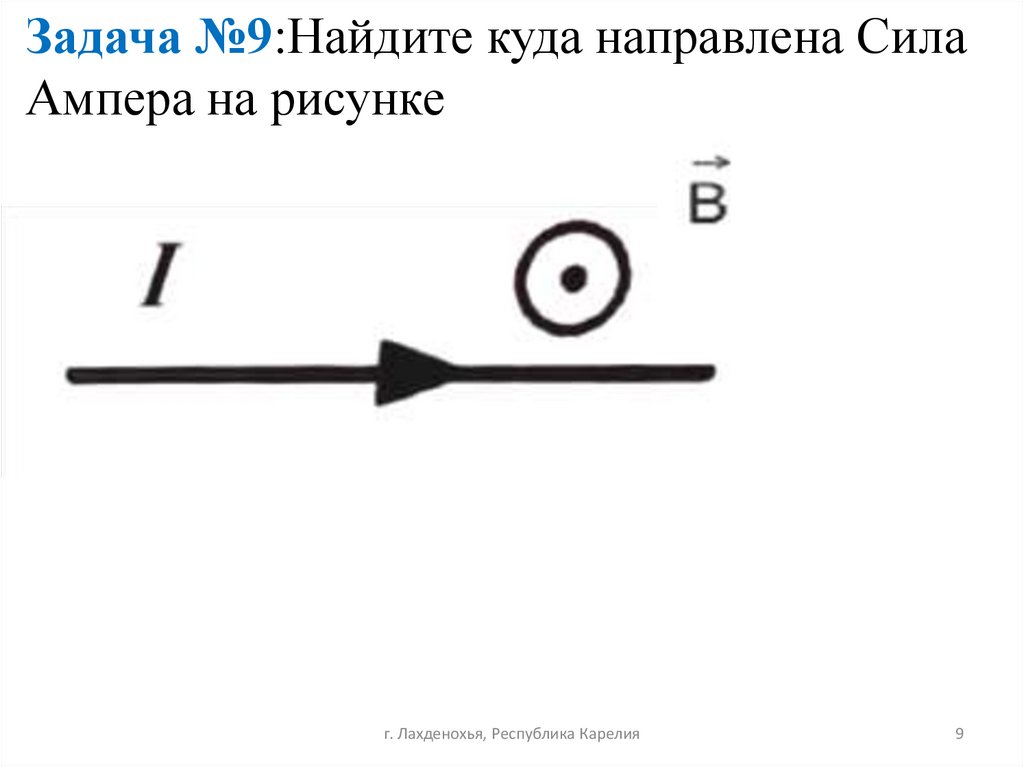

Задача №9:Найдите куда направлена Сила
Ампера на рисунке
г. Лахденохья, Республика Карелия
9

10.

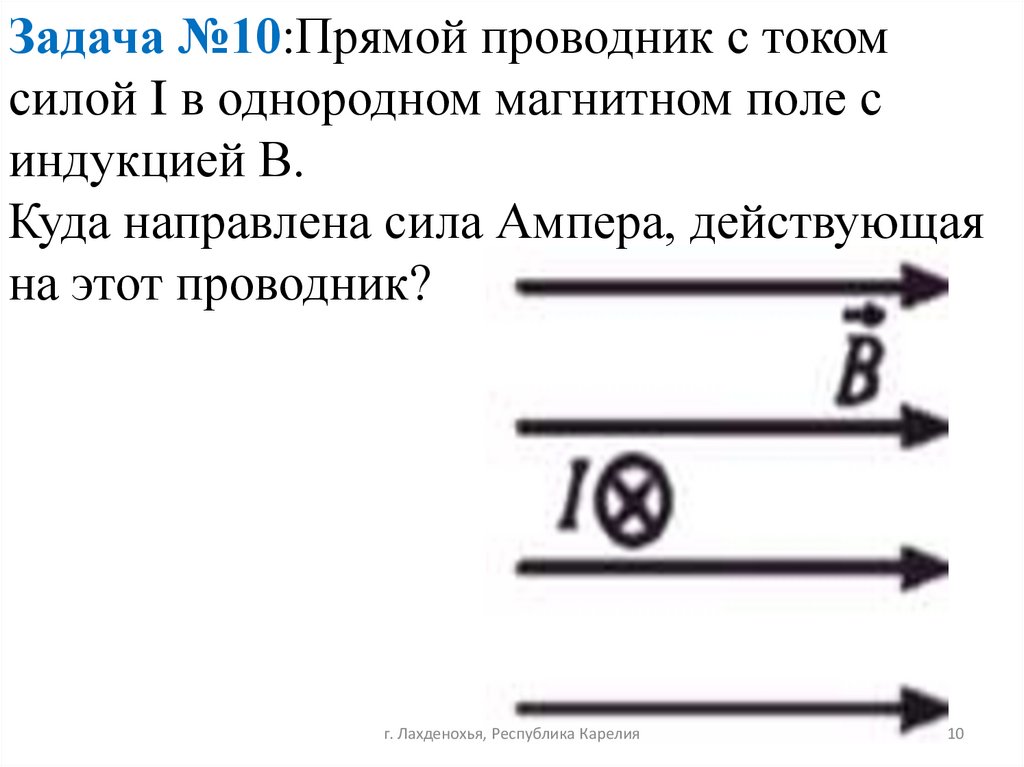

Задача №10:Прямой проводник с током
силой I в однородном магнитном поле с
индукцией В.
Куда направлена сила Ампера, действующая
на этот проводник?
г. Лахденохья, Республика Карелия
10

11.

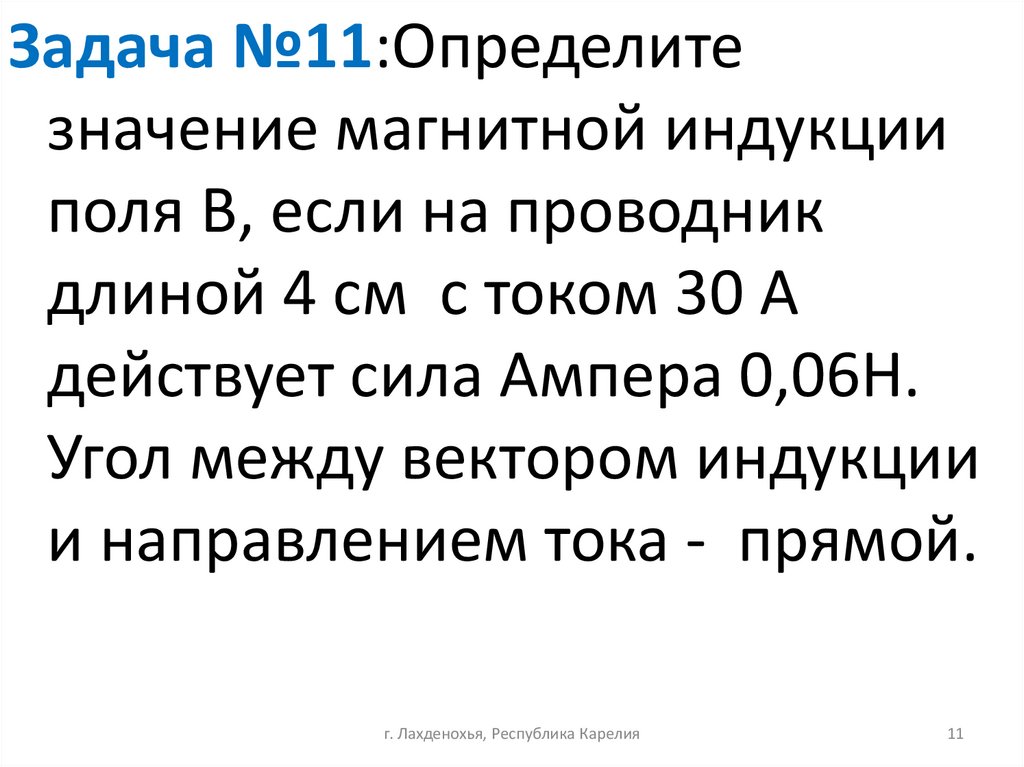

Задача №11:Определите
значение магнитной индукции
поля В, если на проводник
длиной 4 см с током 30 А
действует сила Ампера 0,06Н.
Угол между вектором индукции
и направлением тока - прямой.
г. Лахденохья, Республика Карелия
11

12.

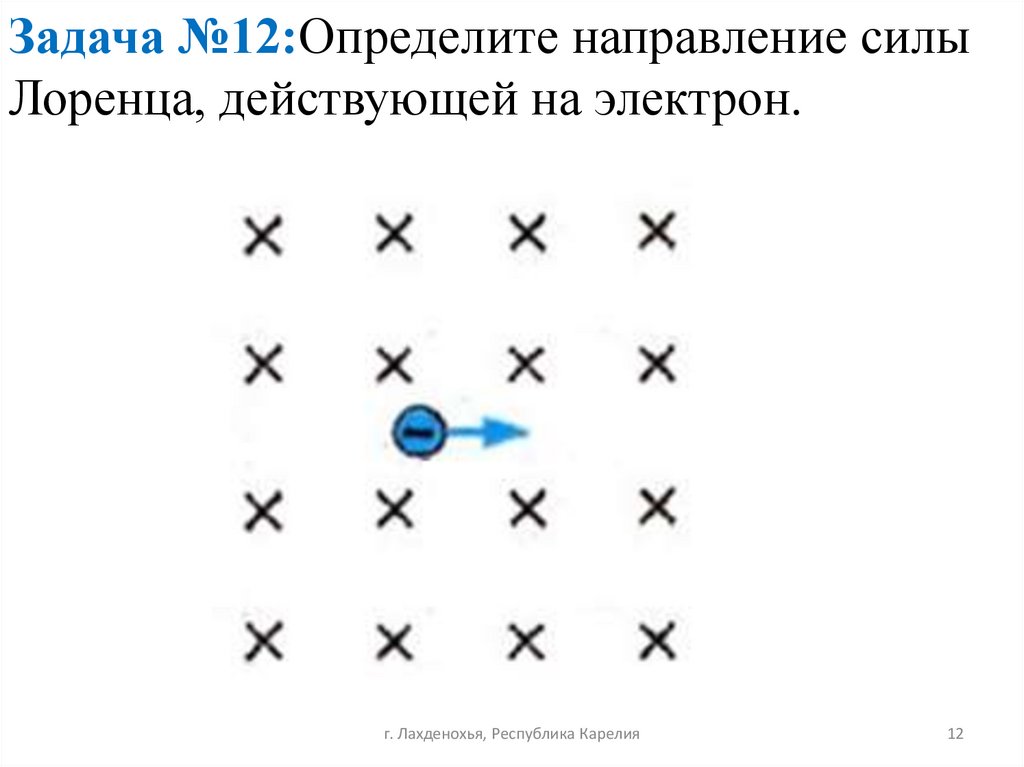

Задача №12:Определите направление силы
Лоренца, действующей на электрон.
г. Лахденохья, Республика Карелия
12

13.

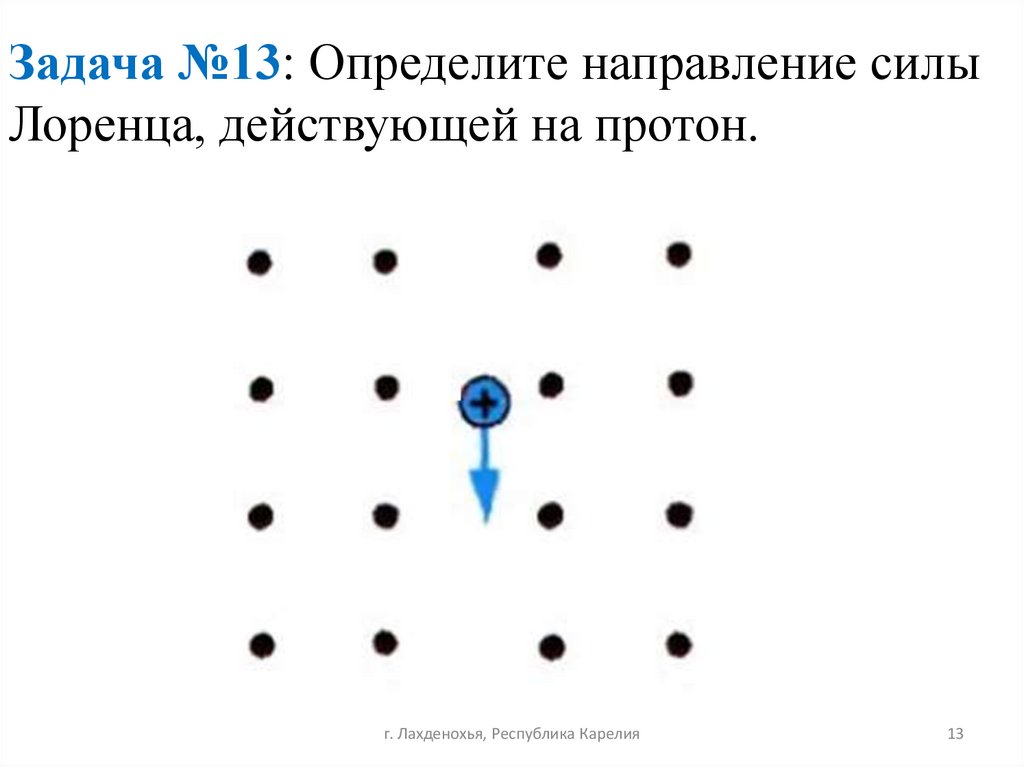

Задача №13: Определите направление силы
Лоренца, действующей на протон.
г. Лахденохья, Республика Карелия
13

14.

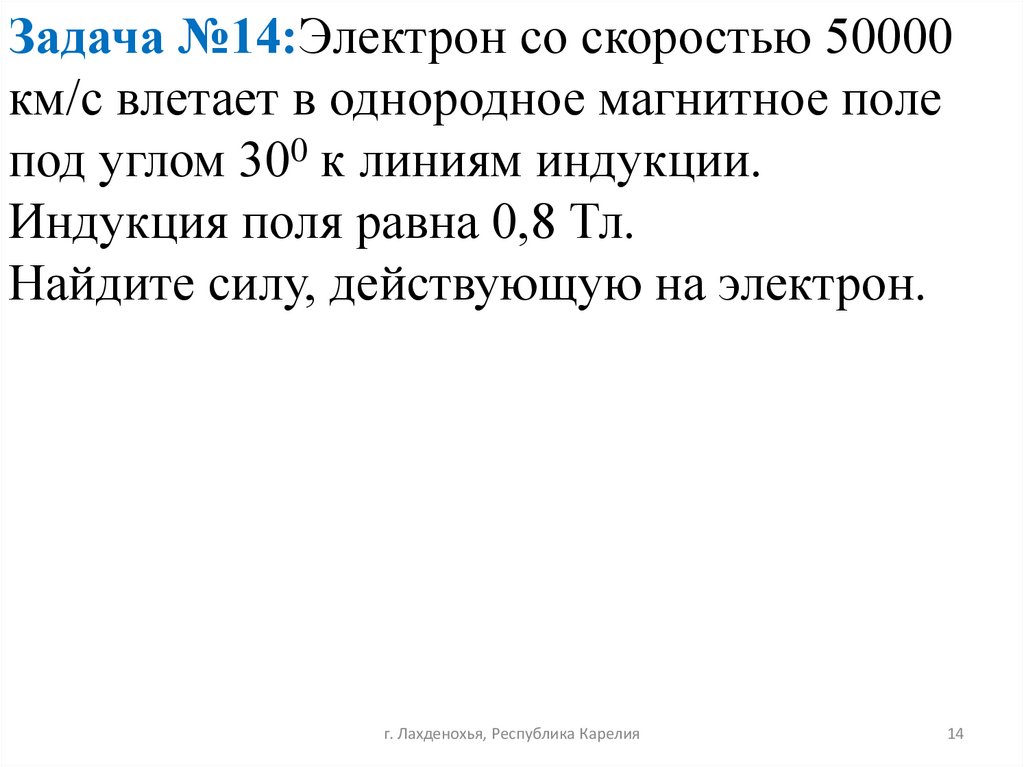

Задача №14:Электрон со скоростью 50000
км/с влетает в однородное магнитное поле
под углом 300 к линиям индукции.
Индукция поля равна 0,8 Тл.
Найдите силу, действующую на электрон.
г. Лахденохья, Республика Карелия
14

15.

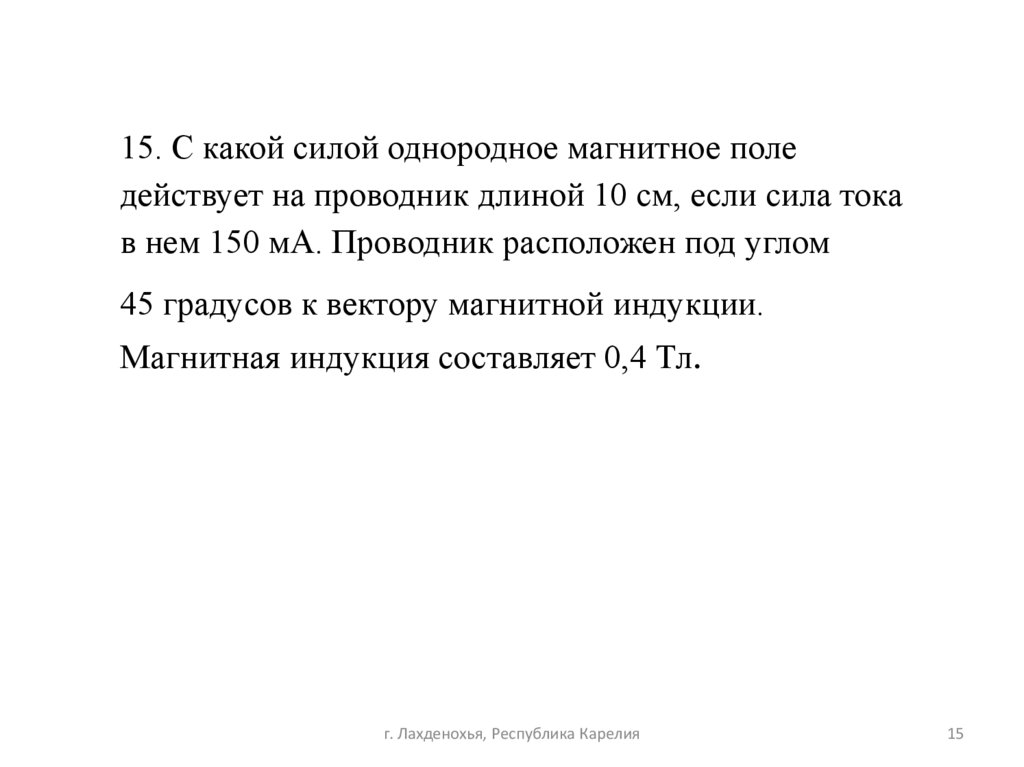

15. С какой силой однородное магнитное поле
действует на проводник длиной 10 см, если сила тока
в нем 150 мА. Проводник расположен под углом
45 градусов к вектору магнитной индукции.
Магнитная индукция составляет 0,4 Тл.
г. Лахденохья, Республика Карелия
15

16.

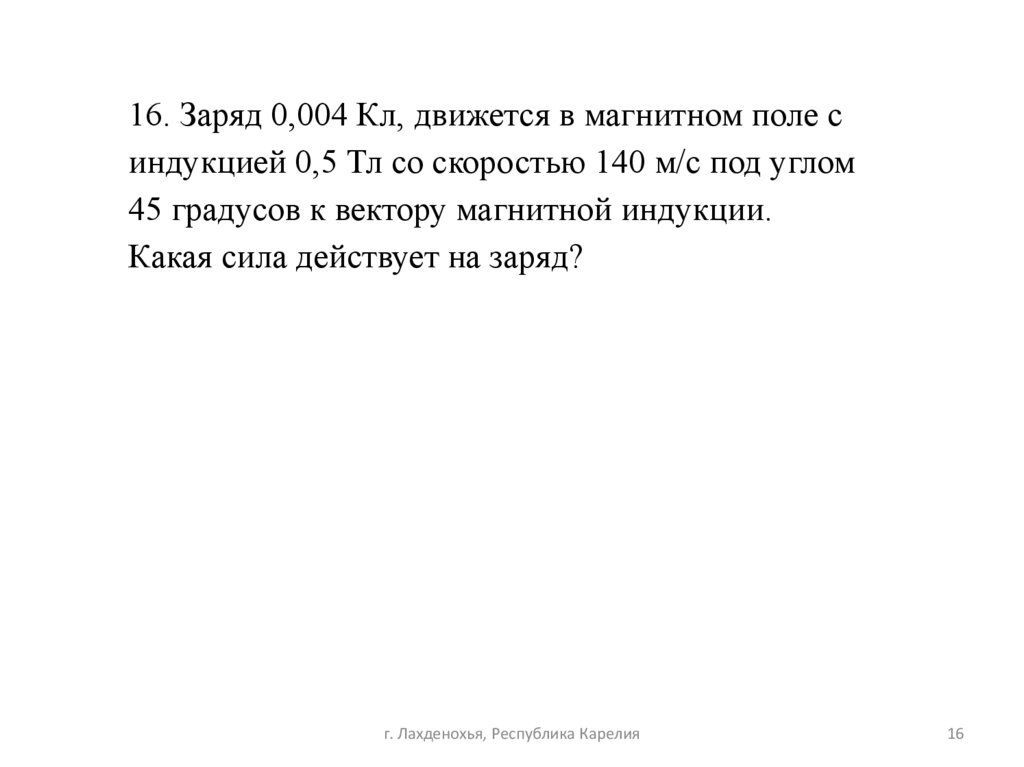

16. Заряд 0,004 Кл, движется в магнитном поле с
индукцией 0,5 Тл со скоростью 140 м/с под углом
45 градусов к вектору магнитной индукции.
Какая сила действует на заряд?
г. Лахденохья, Республика Карелия
16

17.

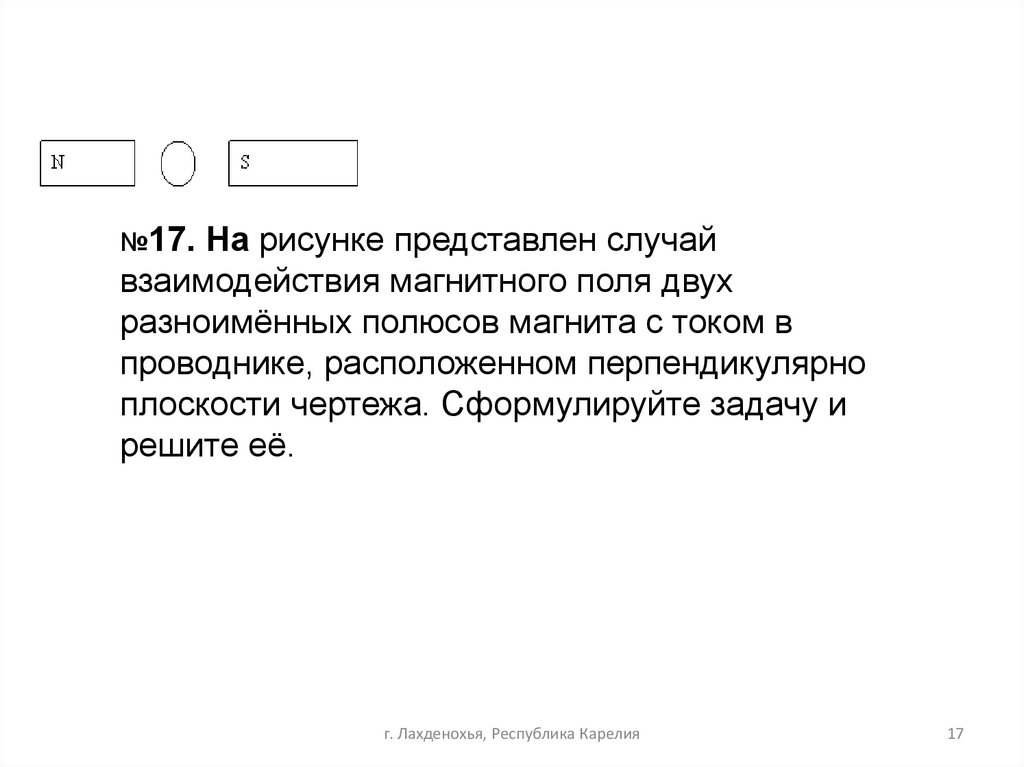

№17. На рисунке представлен случай
взаимодействия магнитного поля двух
разноимённых полюсов магнита с током в
проводнике, расположенном перпендикулярно
плоскости чертежа. Сформулируйте задачу и
решите её.
г. Лахденохья, Республика Карелия
17

18.

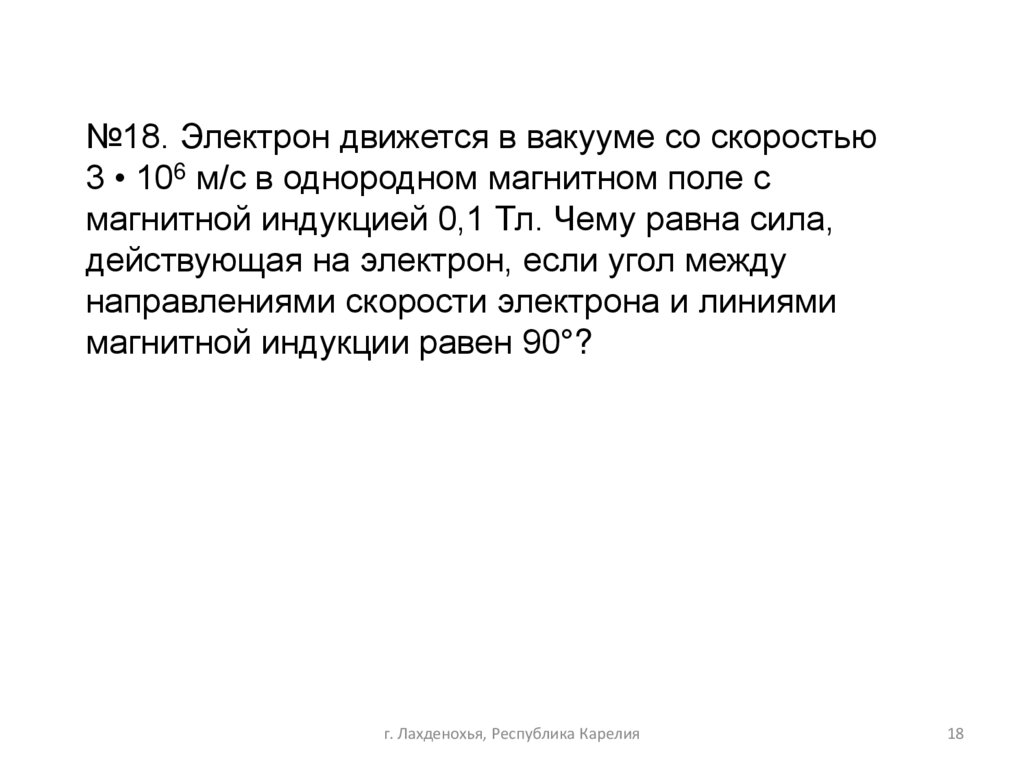

№18. Электрон движется в вакууме со скоростью
3 • 106 м/с в однородном магнитном поле с
магнитной индукцией 0,1 Тл. Чему равна сила,
действующая на электрон, если угол между
направлениями скорости электрона и линиями
магнитной индукции равен 90°?
г. Лахденохья, Республика Карелия
18

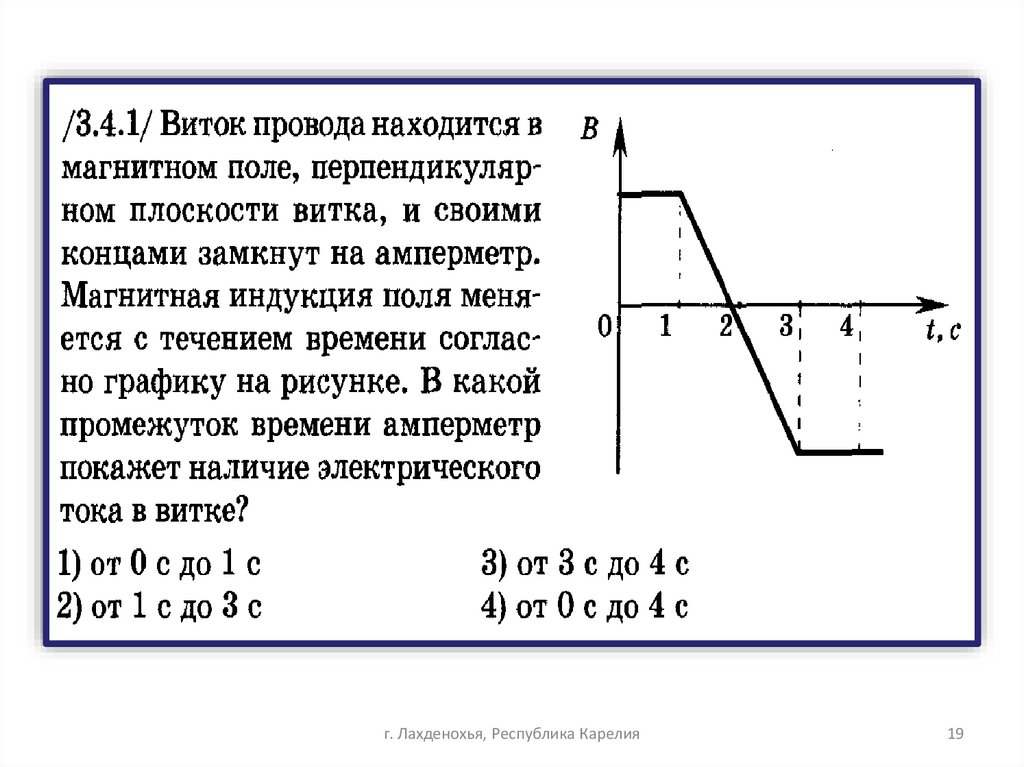

19.

г. Лахденохья, Республика Карелия
19

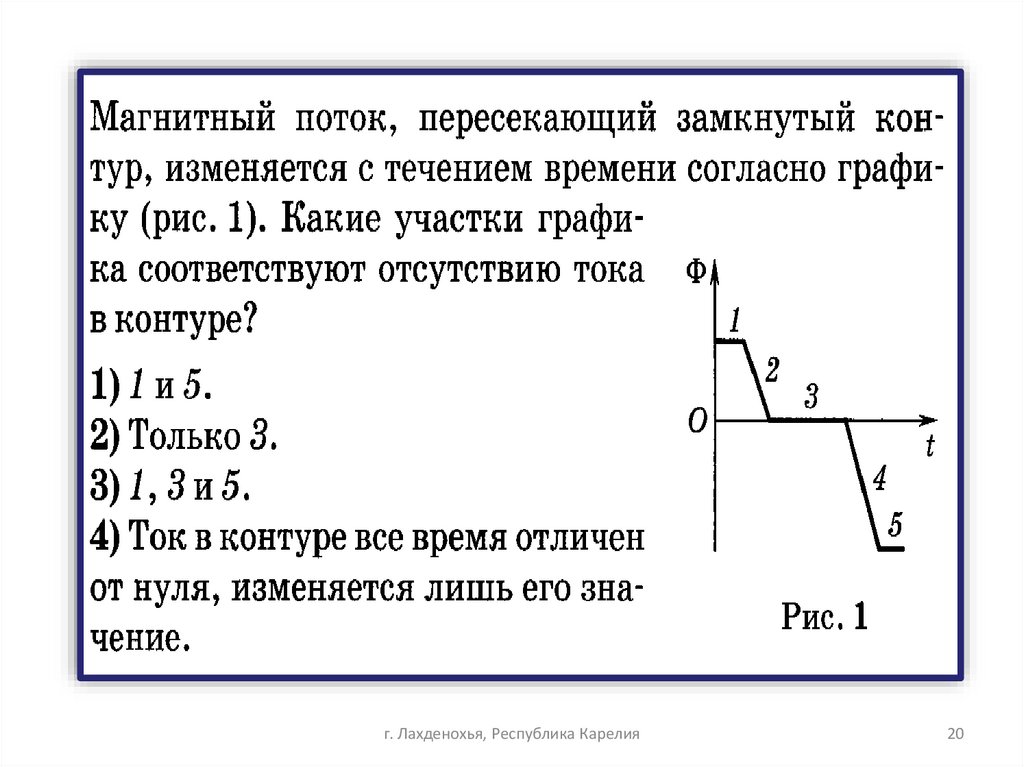

20.

г. Лахденохья, Республика Карелия
20
