Укладка магистрального хода. Практическое занятие 6

1.

Основы проектирования железных дорог
Практическое занятие 6
УКЛАДКА МАГИСТРАЛЬНОГО ХОДА

2.

Укладка магистрального хода

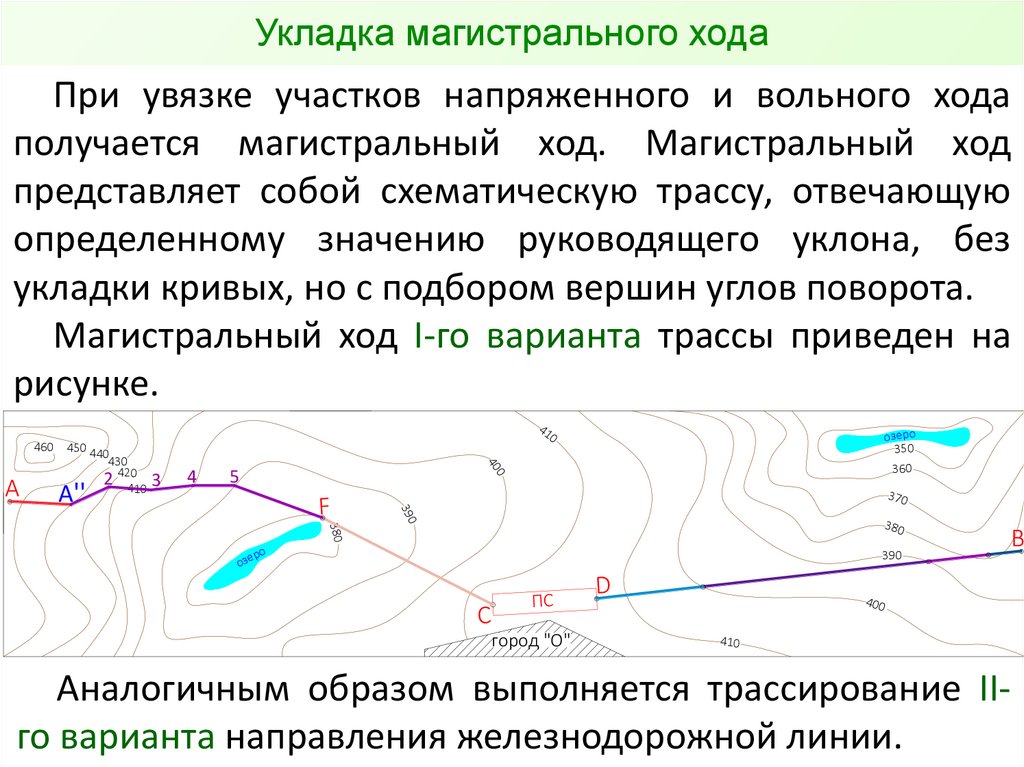

Магистральный ход – это первое приближение трассы,
соответствующее принятой величине руководящего
уклона, на участках, проходимых полностью или
частично
напряженными
ходами.
Укладка
магистрального хода
направлена на уточнение
намеченного положения трассы между смежными
фиксированными точками, которое отображается на
карте в виде ломаной линии.

3.

Порядок укладки магистрального хода
1.
2.
3.
4.
Определяется точка начала напряженного хода.

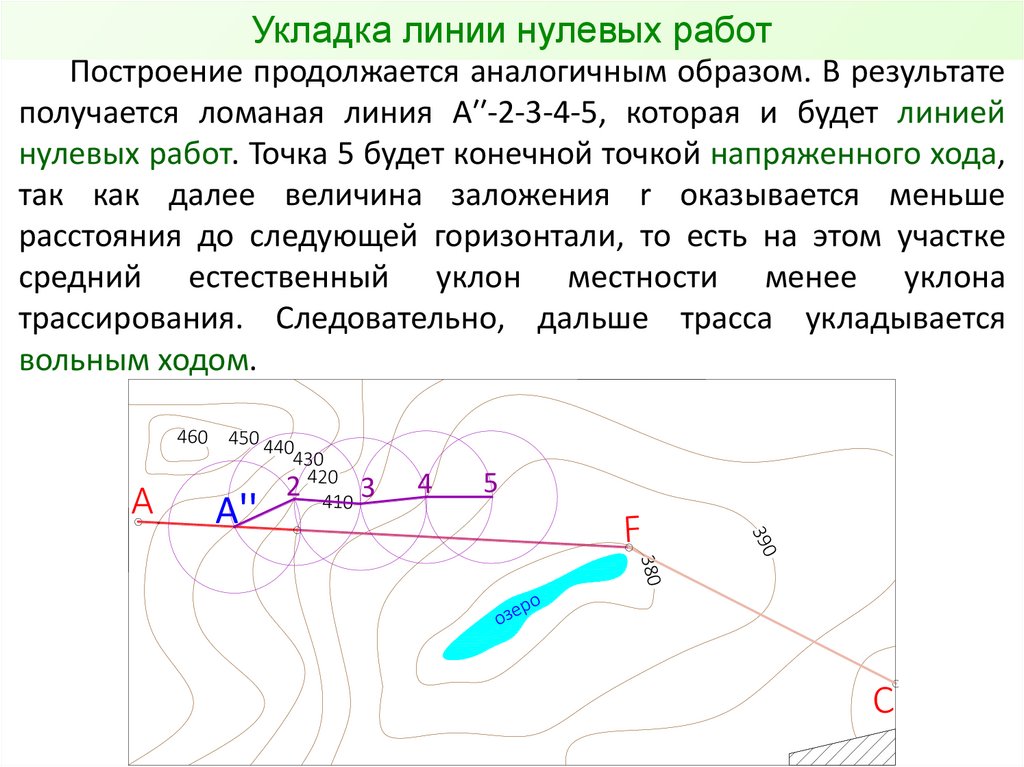

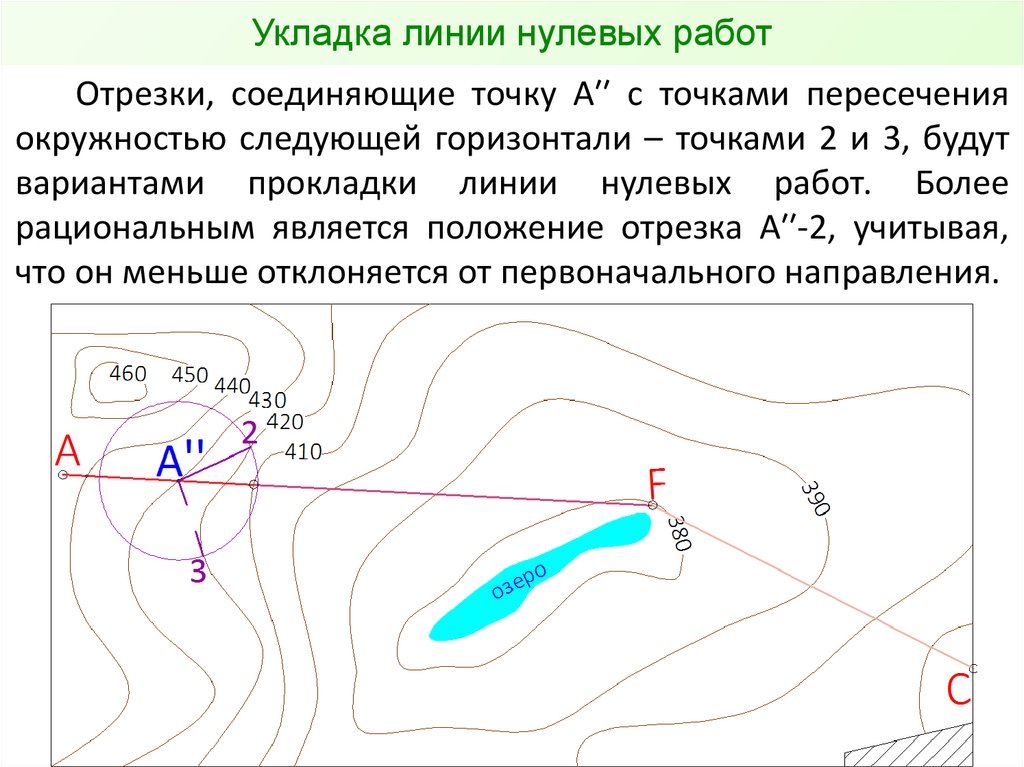

На карту наносится линия нулевых работ, т. е. линия с
уклоном трассирования.
Определяется точка конца напряженного хода.
Рассматривая точки начала и конца напряженного хода
как
фиксированные,
корректируют
основное
направление трассы для вольного хода.

4.

Порядок укладки магистрального хода

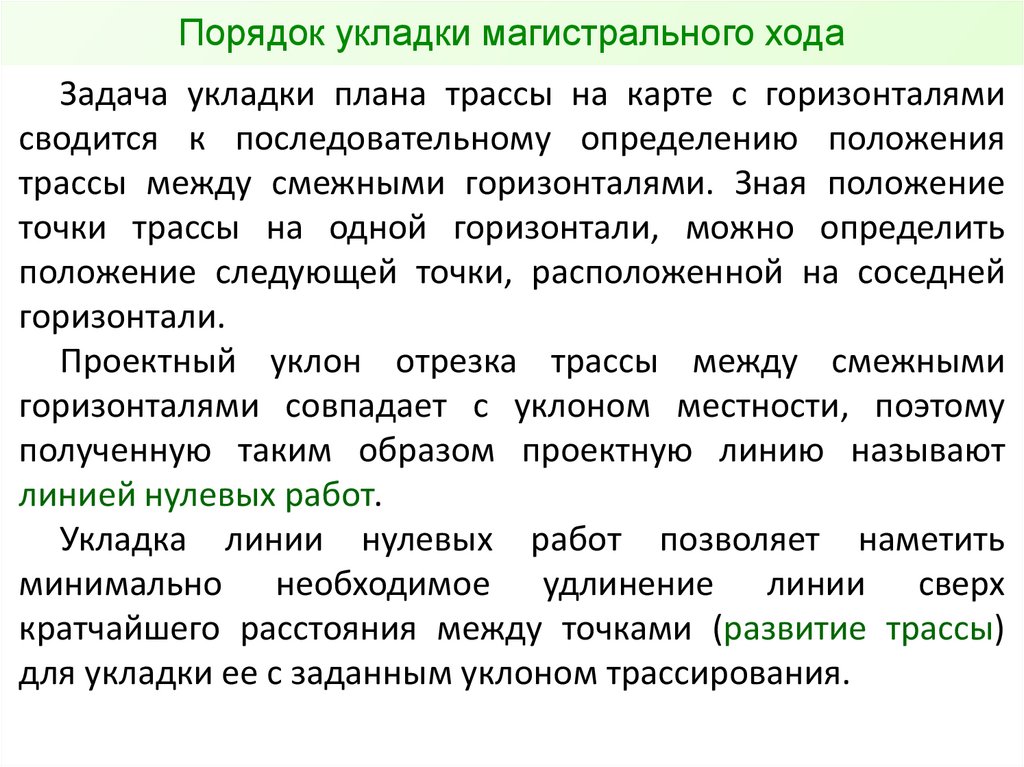

В сложных топографических условиях на участках
напряженного хода самым распространенным приемом
камерального трассирования является нахождение на
топографической карте в заданном направлении линии
предельно допустимого уклона – линии нулевых работ или
циркульного хода.

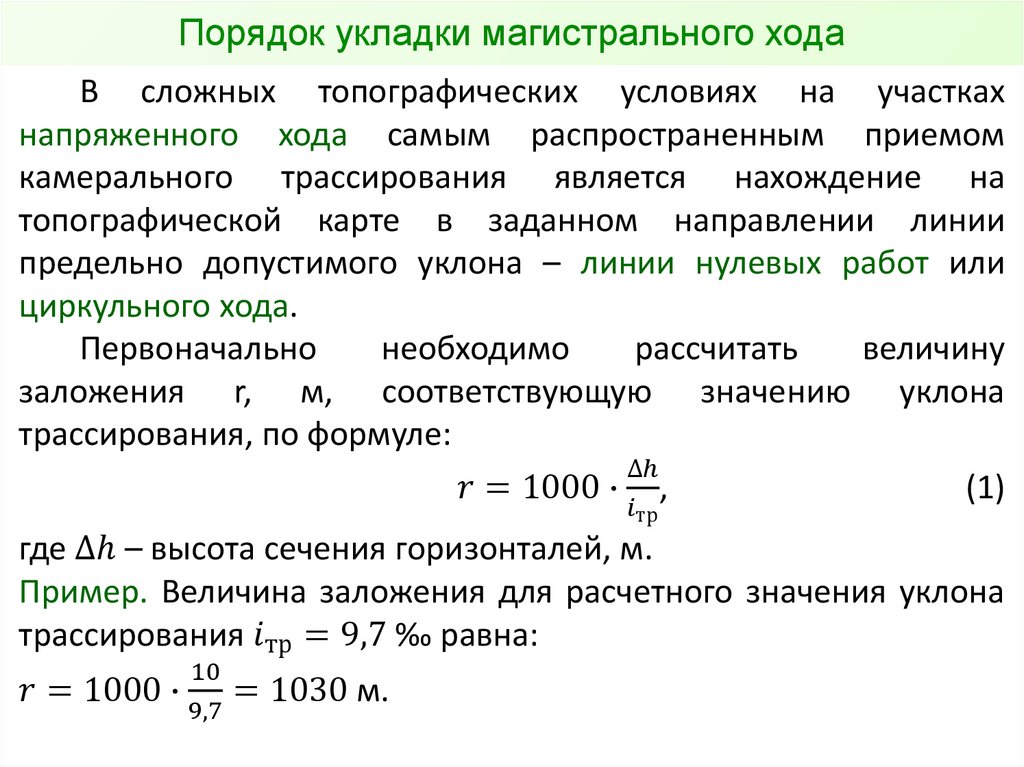

Первоначально
необходимо
рассчитать
величину
заложения r, м, соответствующую значению уклона
трассирования, по формуле:
∆ℎ
