Основы пневмоавтоматики Пневматическое управление и основы схемотехники

1.

Основы
пневмоавтоматики
Пневматическое
управление и основы
схемотехники
Преп.: Мусаков Андрей
Анатольевич

2.

Структура пневматической системы
Исполнительные
устройства
Регулирующая
подсистема
Конечный элемент
управления
Процессорные
элементы
Входные сигналы
Источник энергии

3.

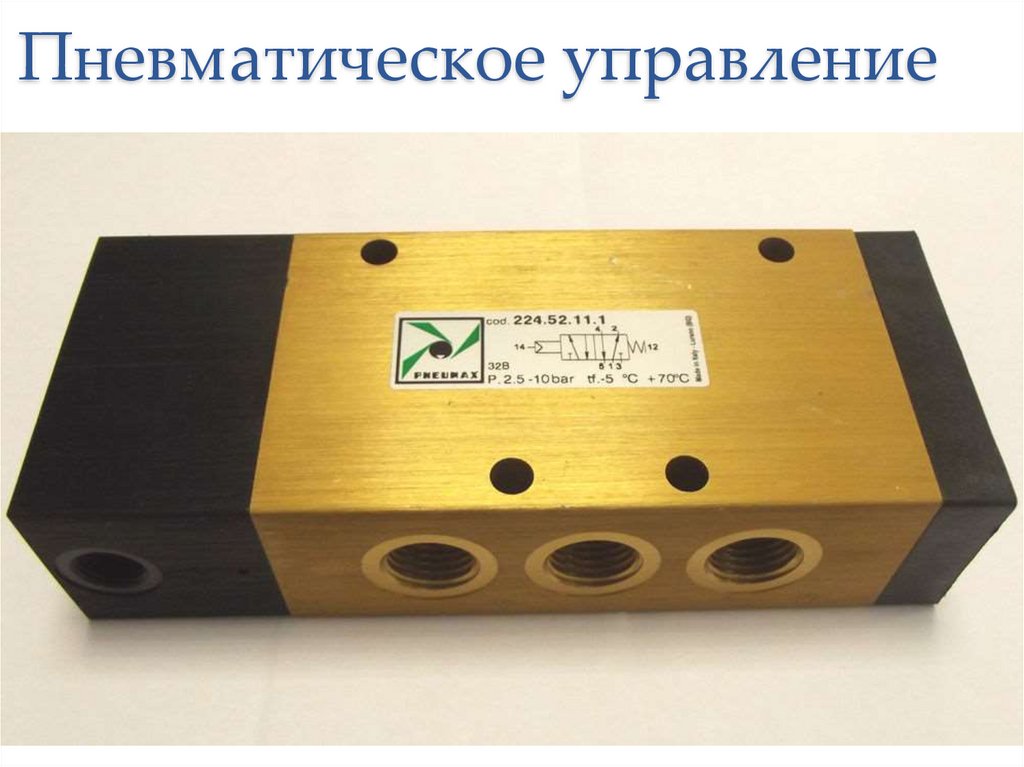

Пневматическое управление

4.

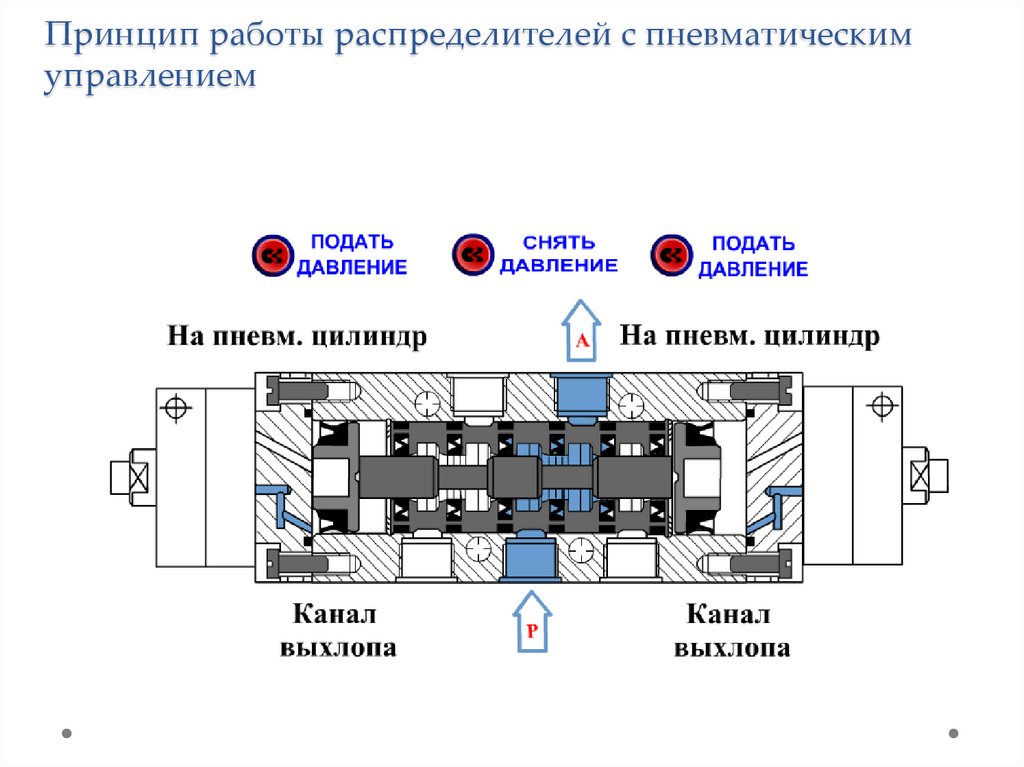

Принцип работы распределителей с пневматическим
управлением

5.

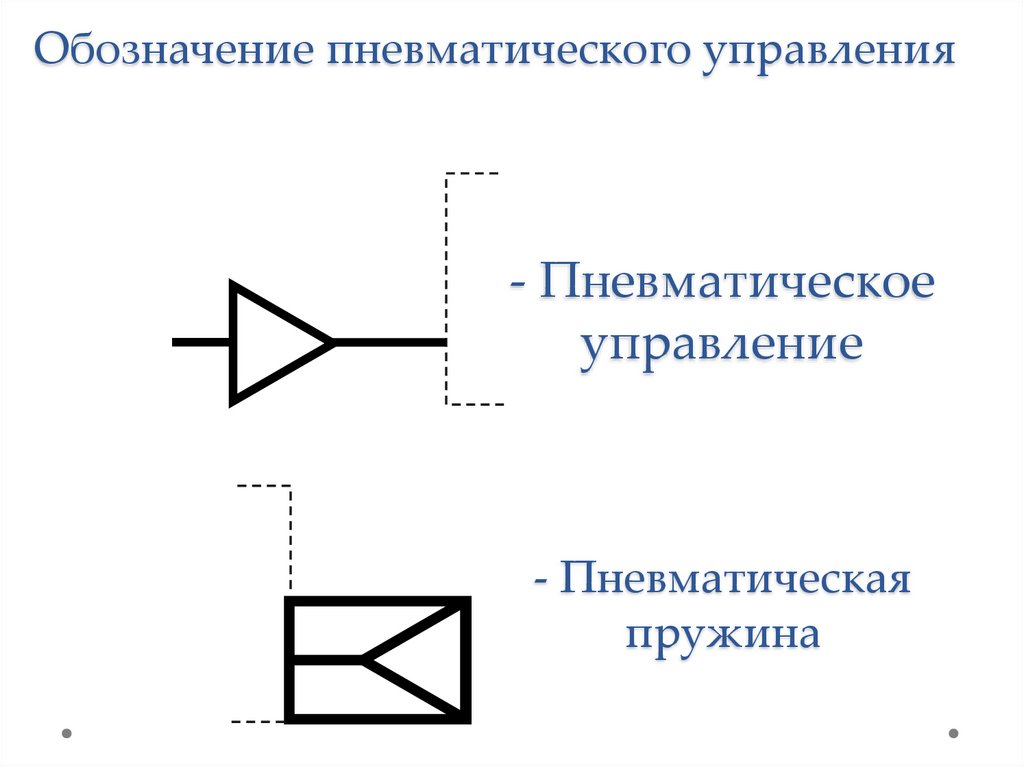

Обозначение пневматического управления
- Пневматическое
управление
- Пневматическая
пружина

6.

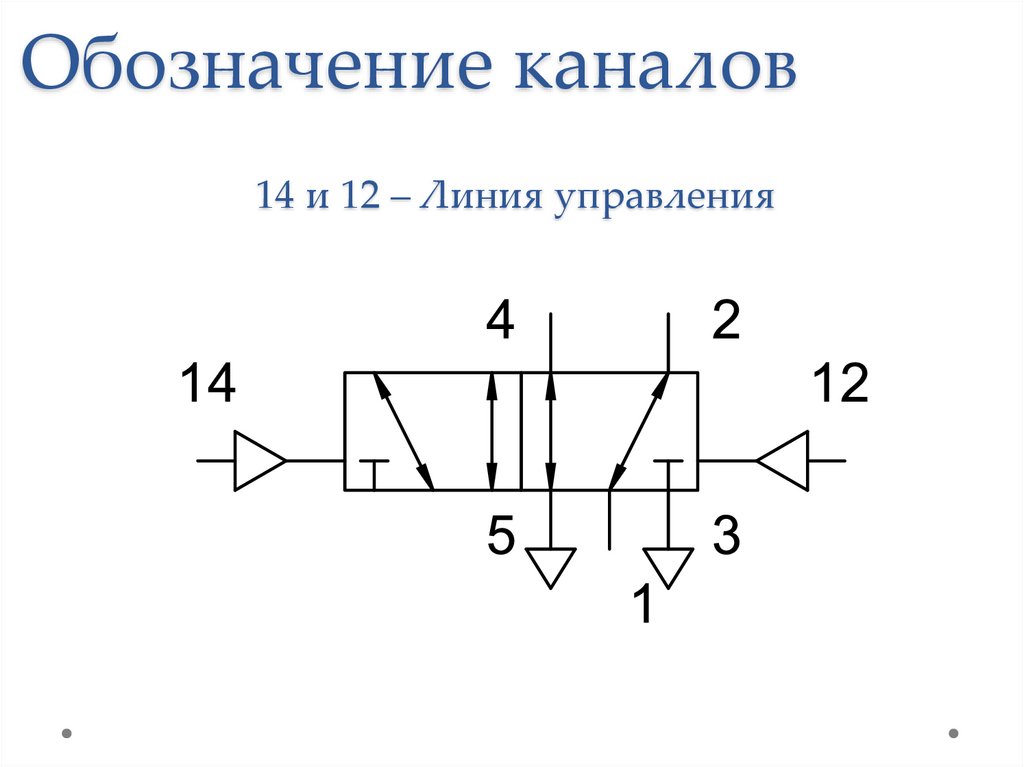

Обозначение каналов
14 и 12 – Линия управления

7.

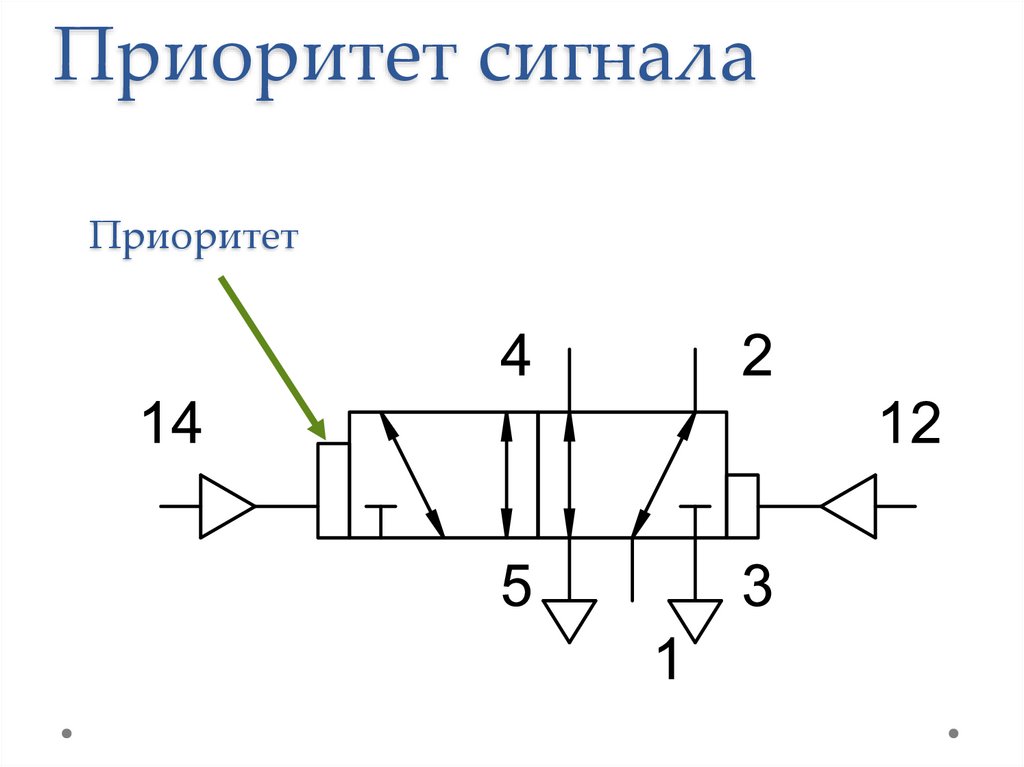

Приоритет сигнала
Приоритет

8.

Моностабильный и бистабильный распред.

9.

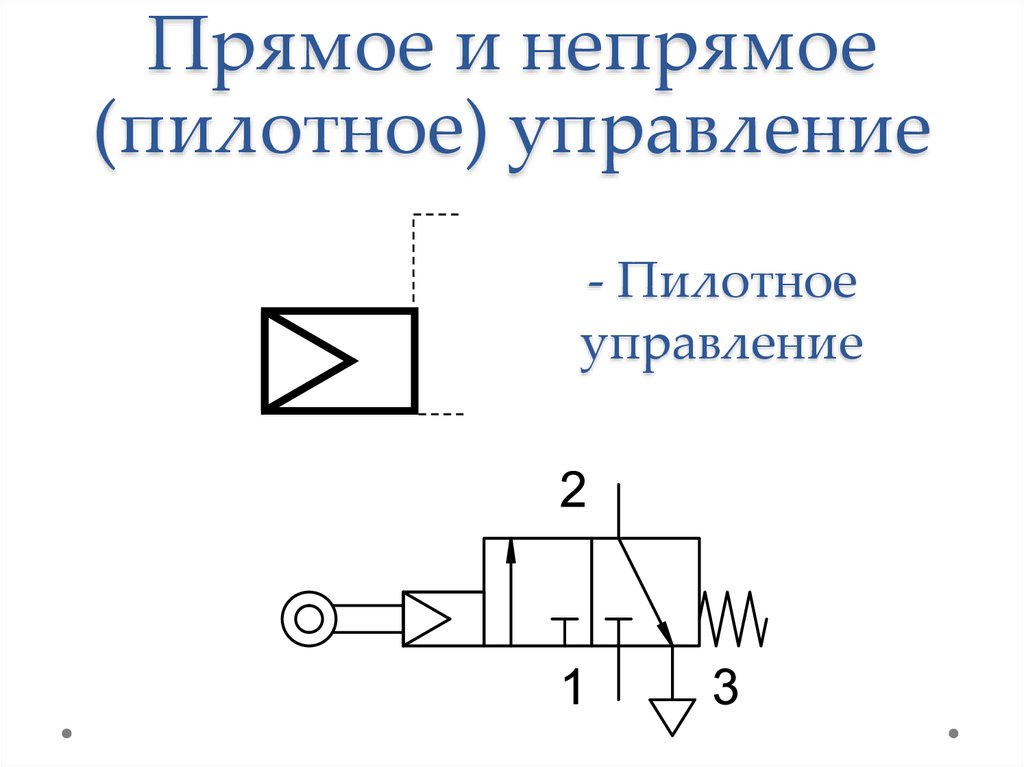

Прямое и непрямое
(пилотное) управление
- Пилотное
управление

10.

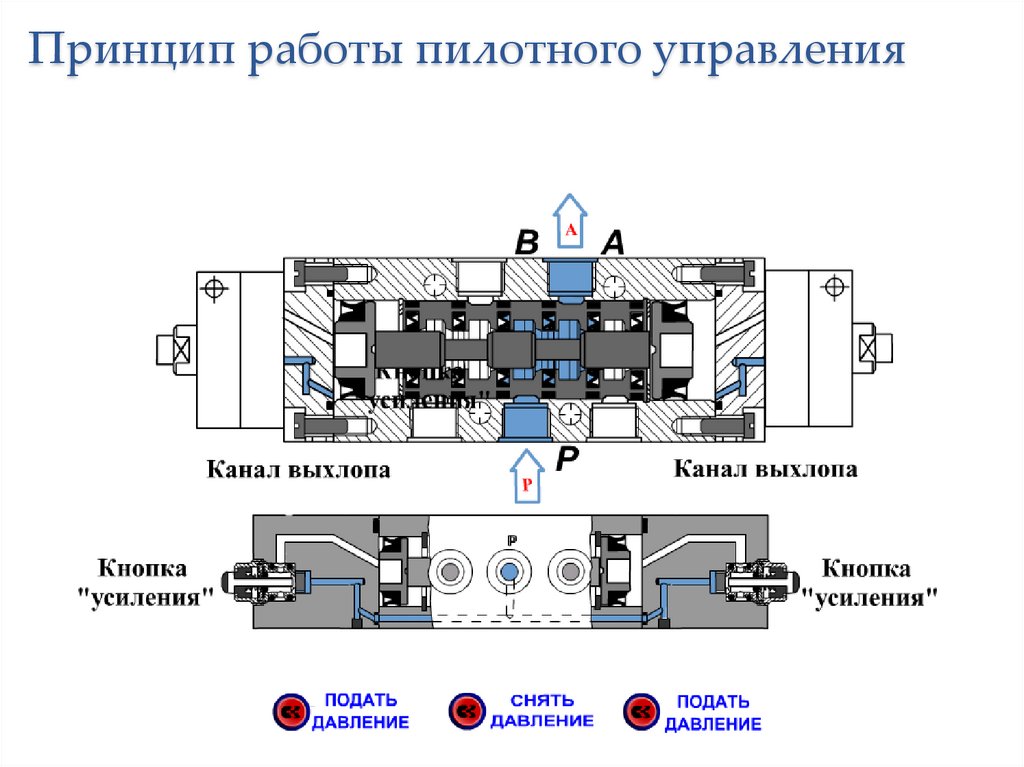

Принцип работы пилотного управления

11.

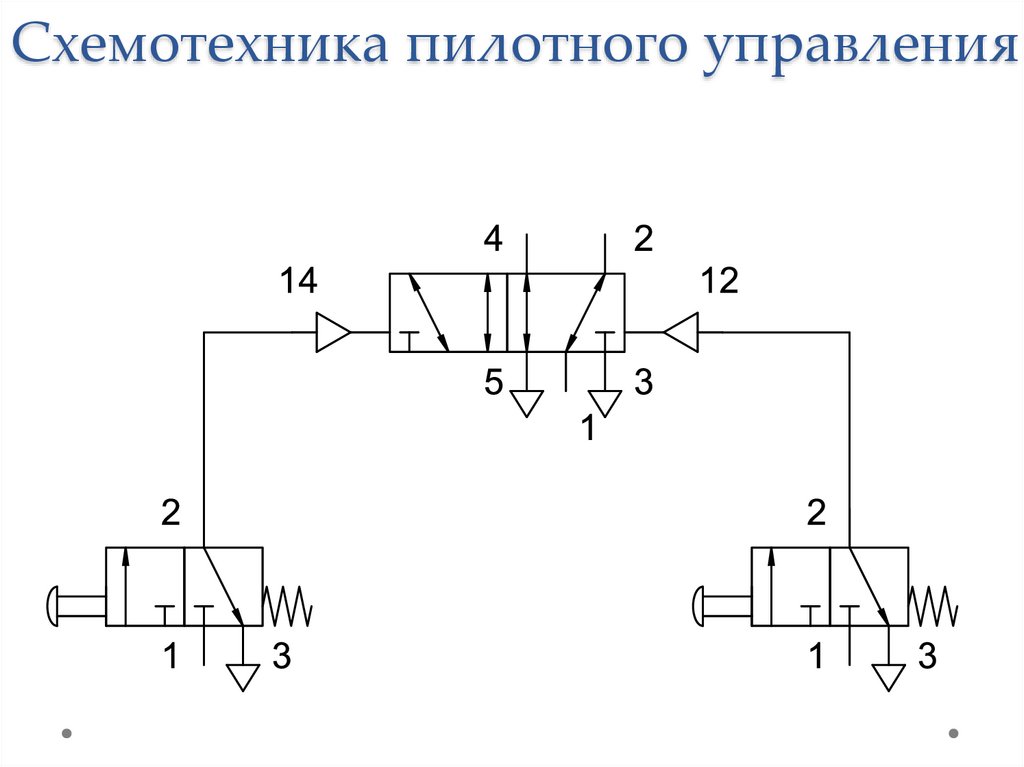

Схемотехника пилотного управления

12.

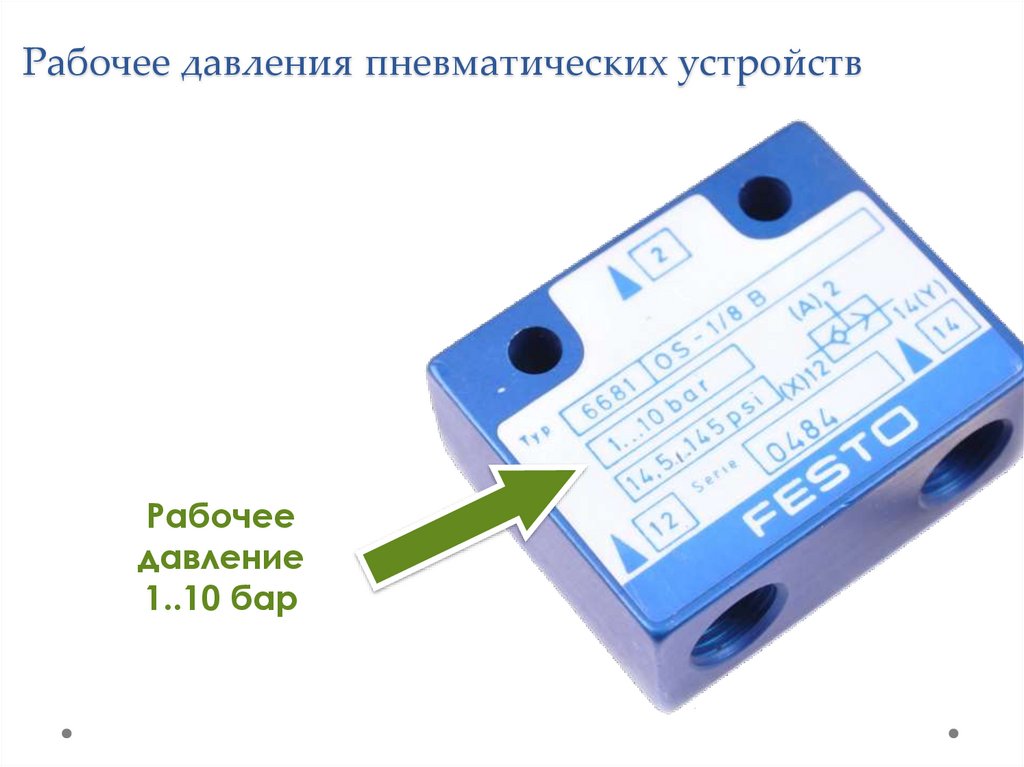

Рабочее давления пневматических устройств
Рабочее
давление
1..10 бар

13.

Задание
Файл «Задание пневмоавтоматика»
стр. 8– стр. 9 (просто прочесть)

14.

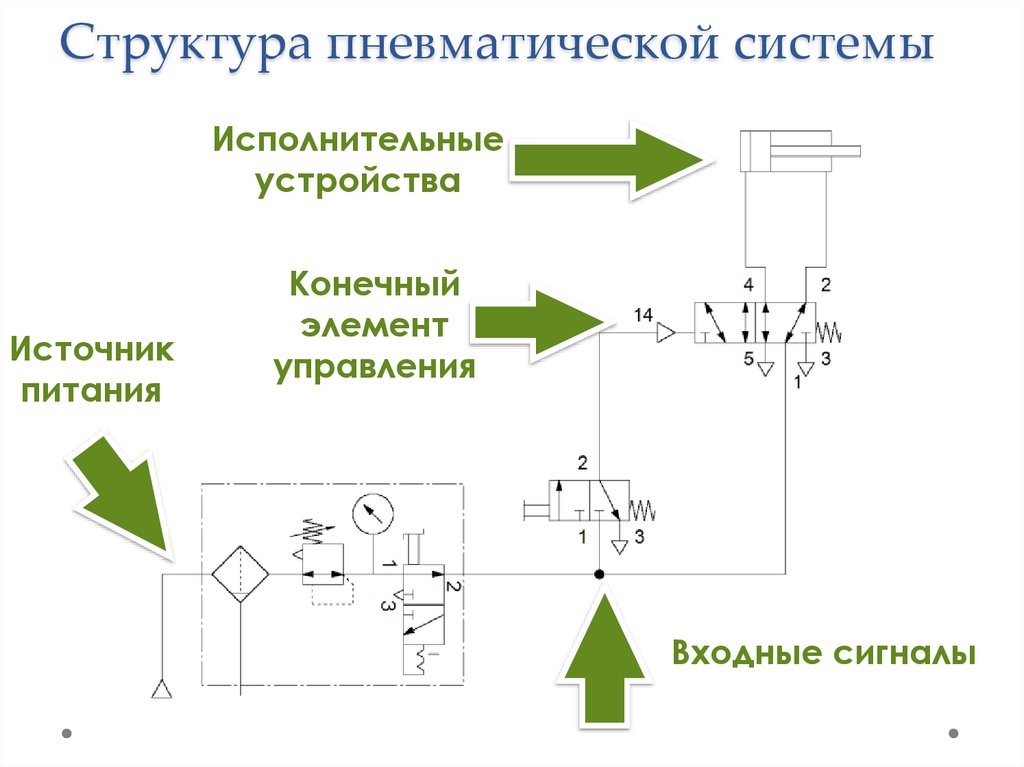

Структура пневматической системы
Исполнительные
устройства
Источник
питания
Конечный
элемент
управления
Входные сигналы
