Приборы безопасности автокранов

1.

ЧГК «РОСТ» 2025

2.

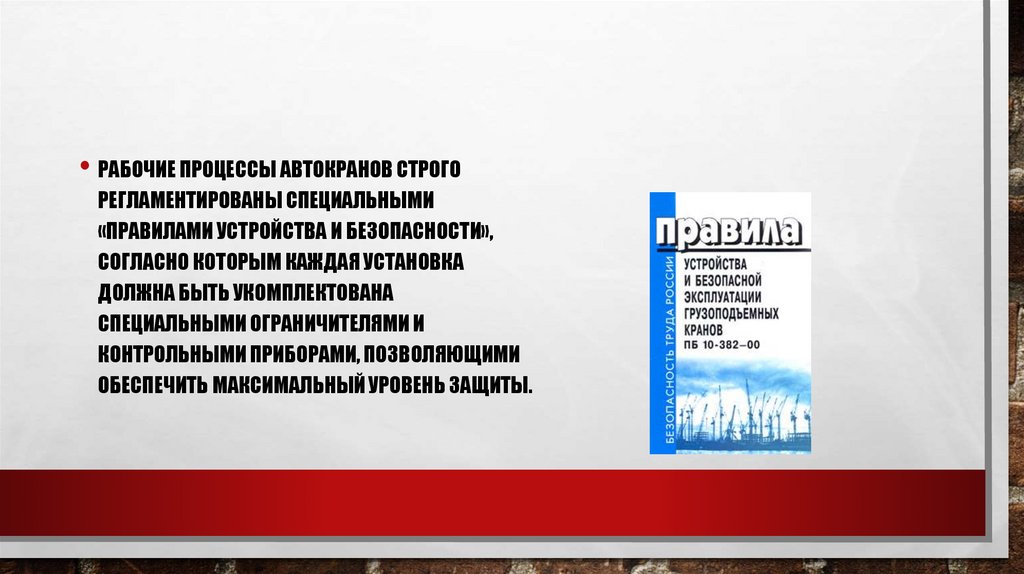

• РАБОЧИЕ ПРОЦЕССЫ АВТОКРАНОВ СТРОГО
РЕГЛАМЕНТИРОВАНЫ СПЕЦИАЛЬНЫМИ
«ПРАВИЛАМИ УСТРОЙСТВА И БЕЗОПАСНОСТИ»,
СОГЛАСНО КОТОРЫМ КАЖДАЯ УСТАНОВКА
ДОЛЖНА БЫТЬ УКОМПЛЕКТОВАНА
СПЕЦИАЛЬНЫМИ ОГРАНИЧИТЕЛЯМИ И
КОНТРОЛЬНЫМИ ПРИБОРАМИ, ПОЗВОЛЯЮЩИМИ
ОБЕСПЕЧИТЬ МАКСИМАЛЬНЫЙ УРОВЕНЬ ЗАЩИТЫ.

3.

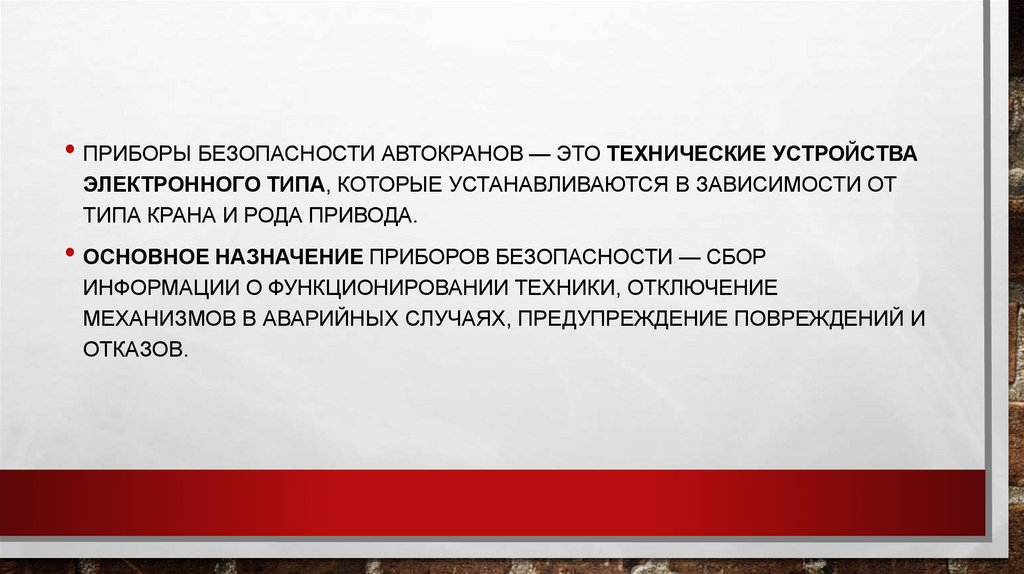

• ПРИБОРЫ БЕЗОПАСНОСТИ АВТОКРАНОВ — ЭТО ТЕХНИЧЕСКИЕ УСТРОЙСТВА
ЭЛЕКТРОННОГО ТИПА, КОТОРЫЕ УСТАНАВЛИВАЮТСЯ В ЗАВИСИМОСТИ ОТ
ТИПА КРАНА И РОДА ПРИВОДА.
• ОСНОВНОЕ НАЗНАЧЕНИЕ ПРИБОРОВ БЕЗОПАСНОСТИ — СБОР
ИНФОРМАЦИИ О ФУНКЦИОНИРОВАНИИ ТЕХНИКИ, ОТКЛЮЧЕНИЕ
МЕХАНИЗМОВ В АВАРИЙНЫХ СЛУЧАЯХ, ПРЕДУПРЕЖДЕНИЕ ПОВРЕЖДЕНИЙ И
ОТКАЗОВ.

4.

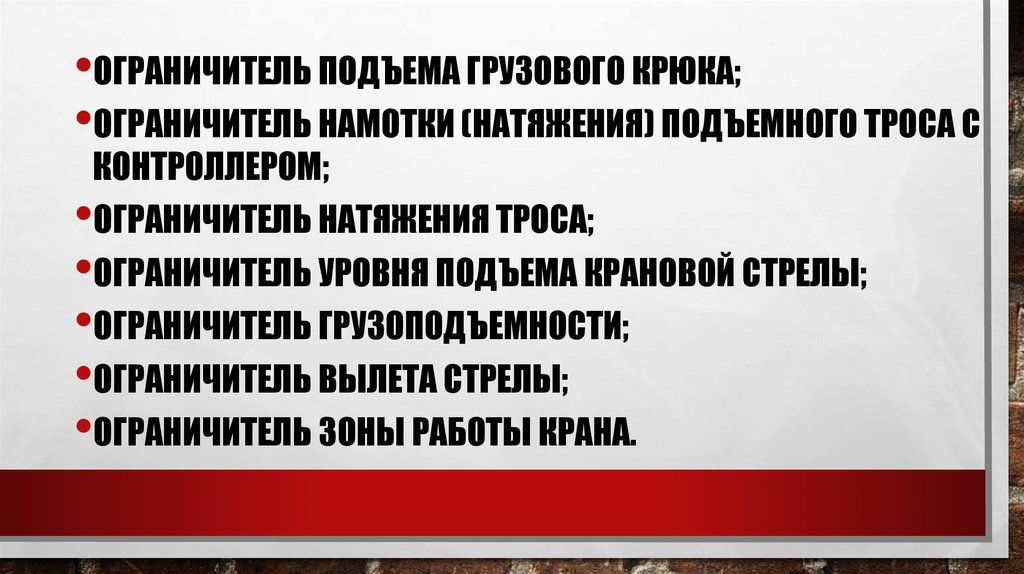

•ОГРАНИЧИТЕЛЬ ПОДЪЕМА ГРУЗОВОГО КРЮКА;
•ОГРАНИЧИТЕЛЬ НАМОТКИ (НАТЯЖЕНИЯ) ПОДЪЕМНОГО ТРОСА С
КОНТРОЛЛЕРОМ;
•ОГРАНИЧИТЕЛЬ НАТЯЖЕНИЯ ТРОСА;
•ОГРАНИЧИТЕЛЬ УРОВНЯ ПОДЪЕМА КРАНОВОЙ СТРЕЛЫ;
•ОГРАНИЧИТЕЛЬ ГРУЗОПОДЪЕМНОСТИ;
•ОГРАНИЧИТЕЛЬ ВЫЛЕТА СТРЕЛЫ;
•ОГРАНИЧИТЕЛЬ ЗОНЫ РАБОТЫ КРАНА.

5.

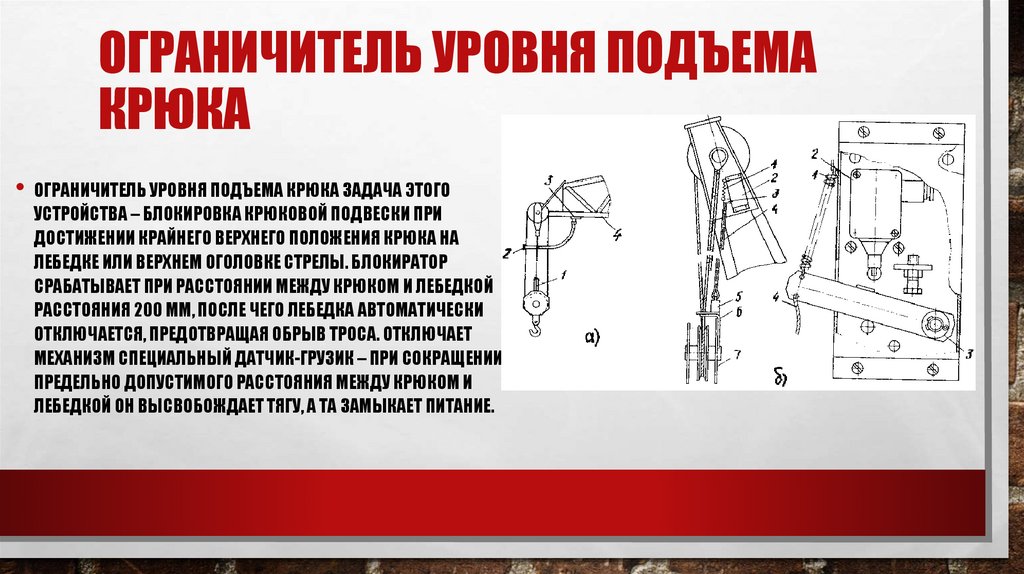

ОГРАНИЧИТЕЛЬ УРОВНЯ ПОДЪЕМА
КРЮКА
• ОГРАНИЧИТЕЛЬ УРОВНЯ ПОДЪЕМА КРЮКА ЗАДАЧА ЭТОГО
УСТРОЙСТВА – БЛОКИРОВКА КРЮКОВОЙ ПОДВЕСКИ ПРИ
ДОСТИЖЕНИИ КРАЙНЕГО ВЕРХНЕГО ПОЛОЖЕНИЯ КРЮКА НА
ЛЕБЕДКЕ ИЛИ ВЕРХНЕМ ОГОЛОВКЕ СТРЕЛЫ. БЛОКИРАТОР
СРАБАТЫВАЕТ ПРИ РАССТОЯНИИ МЕЖДУ КРЮКОМ И ЛЕБЕДКОЙ
РАССТОЯНИЯ 200 ММ, ПОСЛЕ ЧЕГО ЛЕБЕДКА АВТОМАТИЧЕСКИ
ОТКЛЮЧАЕТСЯ, ПРЕДОТВРАЩАЯ ОБРЫВ ТРОСА. ОТКЛЮЧАЕТ
МЕХАНИЗМ СПЕЦИАЛЬНЫЙ ДАТЧИК-ГРУЗИК – ПРИ СОКРАЩЕНИИ
ПРЕДЕЛЬНО ДОПУСТИМОГО РАССТОЯНИЯ МЕЖДУ КРЮКОМ И
ЛЕБЕДКОЙ ОН ВЫСВОБОЖДАЕТ ТЯГУ, А ТА ЗАМЫКАЕТ ПИТАНИЕ.

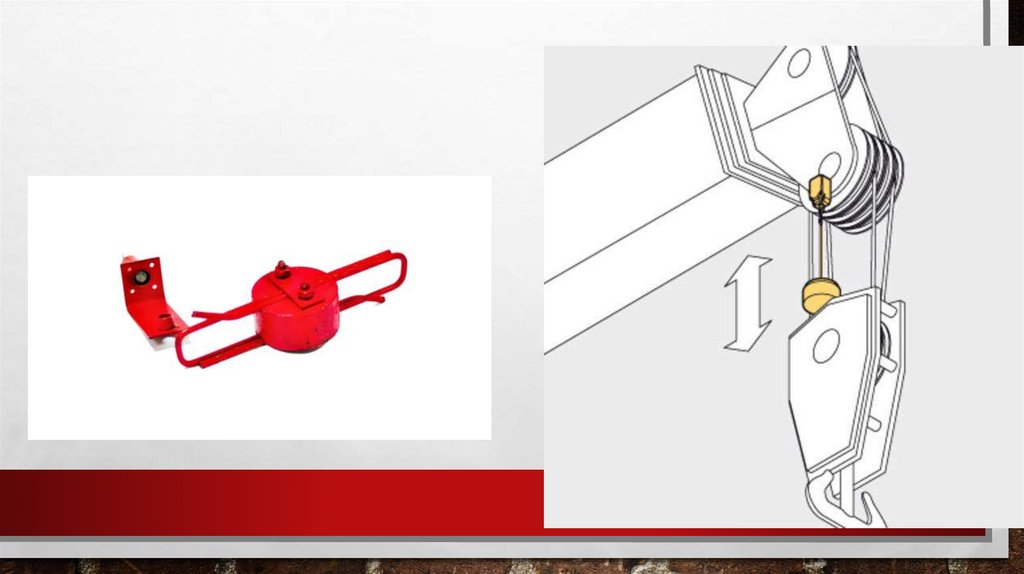

6.

7.

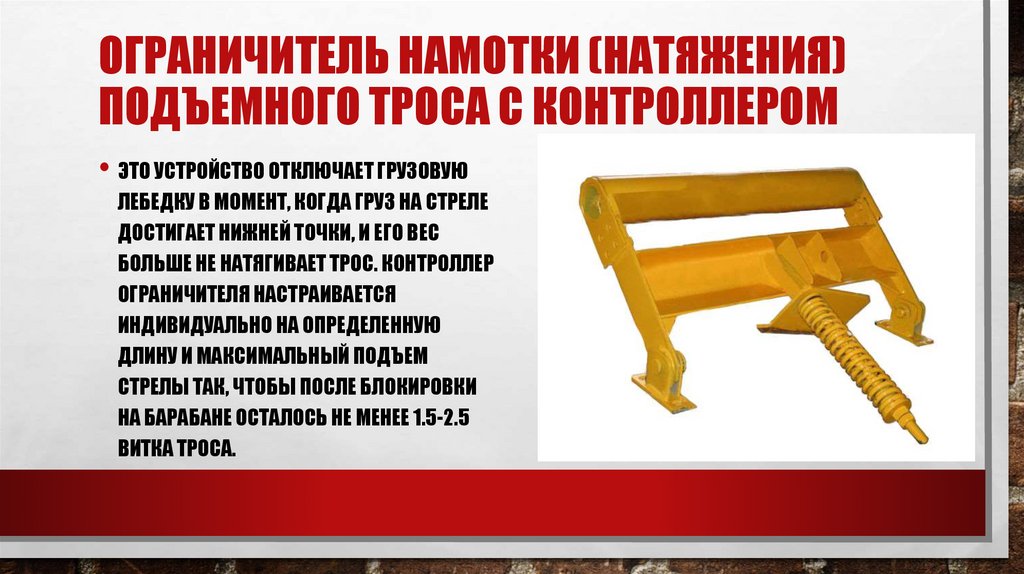

ОГРАНИЧИТЕЛЬ НАМОТКИ (НАТЯЖЕНИЯ)
ПОДЪЕМНОГО ТРОСА С КОНТРОЛЛЕРОМ
• ЭТО УСТРОЙСТВО ОТКЛЮЧАЕТ ГРУЗОВУЮ
ЛЕБЕДКУ В МОМЕНТ, КОГДА ГРУЗ НА СТРЕЛЕ
ДОСТИГАЕТ НИЖНЕЙ ТОЧКИ, И ЕГО ВЕС
БОЛЬШЕ НЕ НАТЯГИВАЕТ ТРОС. КОНТРОЛЛЕР
ОГРАНИЧИТЕЛЯ НАСТРАИВАЕТСЯ
ИНДИВИДУАЛЬНО НА ОПРЕДЕЛЕННУЮ
ДЛИНУ И МАКСИМАЛЬНЫЙ ПОДЪЕМ
СТРЕЛЫ ТАК, ЧТОБЫ ПОСЛЕ БЛОКИРОВКИ
НА БАРАБАНЕ ОСТАЛОСЬ НЕ МЕНЕЕ 1.5-2.5
ВИТКА ТРОСА.

8.

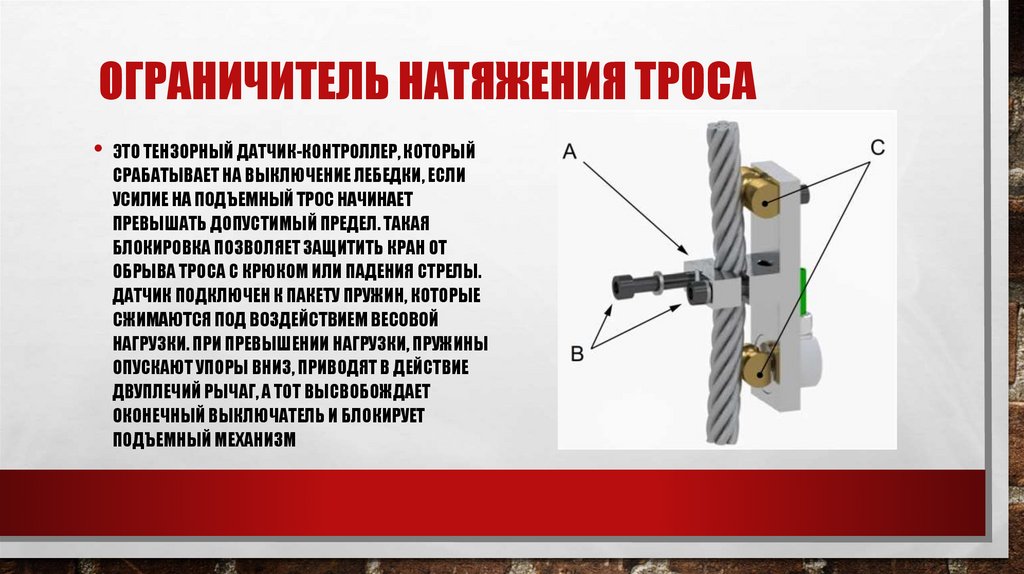

ОГРАНИЧИТЕЛЬ НАТЯЖЕНИЯ ТРОСА
• ЭТО ТЕНЗОРНЫЙ ДАТЧИК-КОНТРОЛЛЕР, КОТОРЫЙ
СРАБАТЫВАЕТ НА ВЫКЛЮЧЕНИЕ ЛЕБЕДКИ, ЕСЛИ
УСИЛИЕ НА ПОДЪЕМНЫЙ ТРОС НАЧИНАЕТ
ПРЕВЫШАТЬ ДОПУСТИМЫЙ ПРЕДЕЛ. ТАКАЯ
БЛОКИРОВКА ПОЗВОЛЯЕТ ЗАЩИТИТЬ КРАН ОТ
ОБРЫВА ТРОСА С КРЮКОМ ИЛИ ПАДЕНИЯ СТРЕЛЫ.
ДАТЧИК ПОДКЛЮЧЕН К ПАКЕТУ ПРУЖИН, КОТОРЫЕ
СЖИМАЮТСЯ ПОД ВОЗДЕЙСТВИЕМ ВЕСОВОЙ
НАГРУЗКИ. ПРИ ПРЕВЫШЕНИИ НАГРУЗКИ, ПРУЖИНЫ
ОПУСКАЮТ УПОРЫ ВНИЗ, ПРИВОДЯТ В ДЕЙСТВИЕ
ДВУПЛЕЧИЙ РЫЧАГ, А ТОТ ВЫСВОБОЖДАЕТ
ОКОНЕЧНЫЙ ВЫКЛЮЧАТЕЛЬ И БЛОКИРУЕТ
ПОДЪЕМНЫЙ МЕХАНИЗМ

9.

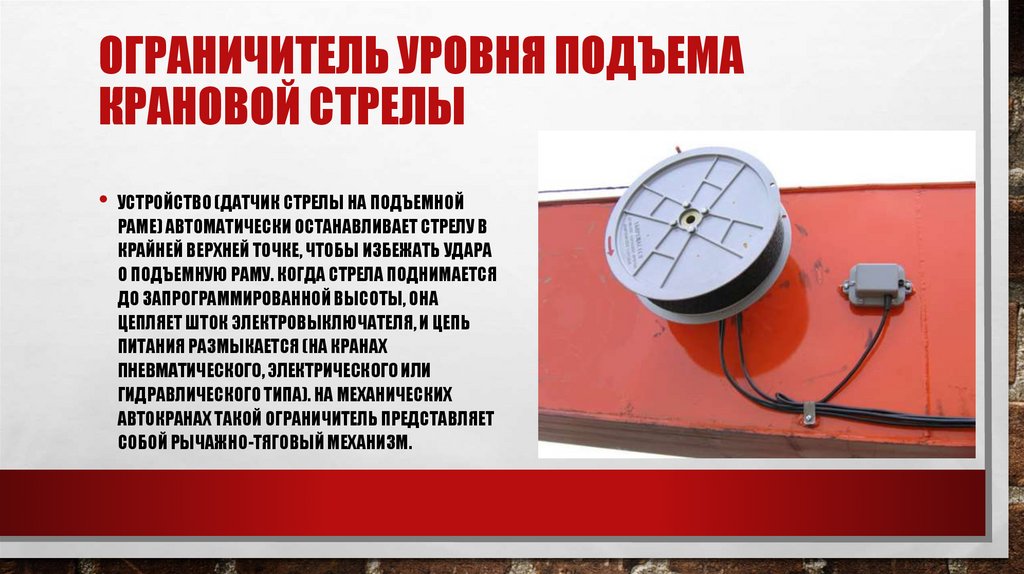

ОГРАНИЧИТЕЛЬ УРОВНЯ ПОДЪЕМА
КРАНОВОЙ СТРЕЛЫ
• УСТРОЙСТВО (ДАТЧИК СТРЕЛЫ НА ПОДЪЕМНОЙ
РАМЕ) АВТОМАТИЧЕСКИ ОСТАНАВЛИВАЕТ СТРЕЛУ В
КРАЙНЕЙ ВЕРХНЕЙ ТОЧКЕ, ЧТОБЫ ИЗБЕЖАТЬ УДАРА
О ПОДЪЕМНУЮ РАМУ. КОГДА СТРЕЛА ПОДНИМАЕТСЯ
ДО ЗАПРОГРАММИРОВАННОЙ ВЫСОТЫ, ОНА
ЦЕПЛЯЕТ ШТОК ЭЛЕКТРОВЫКЛЮЧАТЕЛЯ, И ЦЕПЬ
ПИТАНИЯ РАЗМЫКАЕТСЯ (НА КРАНАХ
ПНЕВМАТИЧЕСКОГО, ЭЛЕКТРИЧЕСКОГО ИЛИ
ГИДРАВЛИЧЕСКОГО ТИПА). НА МЕХАНИЧЕСКИХ
АВТОКРАНАХ ТАКОЙ ОГРАНИЧИТЕЛЬ ПРЕДСТАВЛЯЕТ
СОБОЙ РЫЧАЖНО-ТЯГОВЫЙ МЕХАНИЗМ.

10.

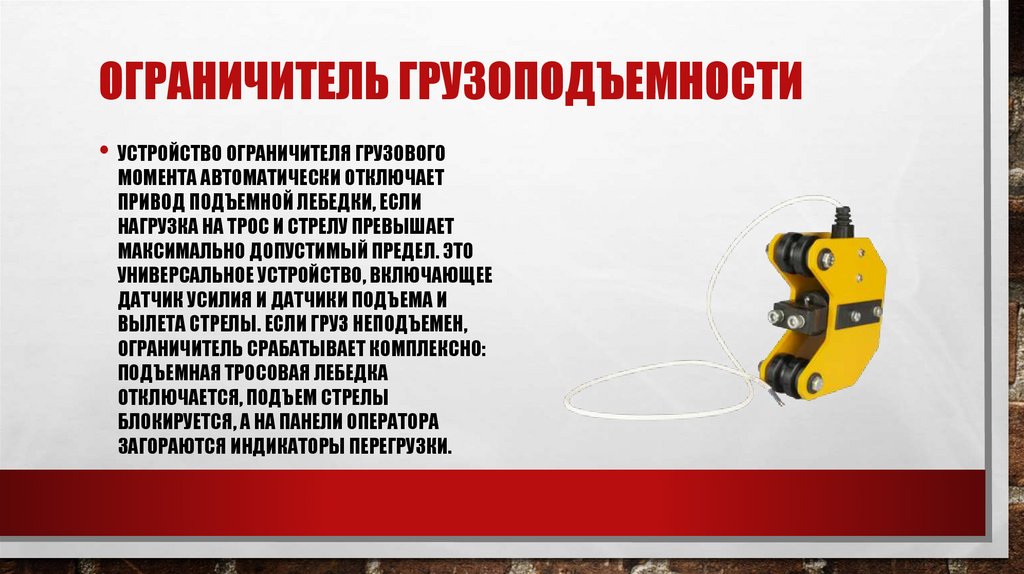

ОГРАНИЧИТЕЛЬ ГРУЗОПОДЪЕМНОСТИ
• УСТРОЙСТВО ОГРАНИЧИТЕЛЯ ГРУЗОВОГО
МОМЕНТА АВТОМАТИЧЕСКИ ОТКЛЮЧАЕТ
ПРИВОД ПОДЪЕМНОЙ ЛЕБЕДКИ, ЕСЛИ
НАГРУЗКА НА ТРОС И СТРЕЛУ ПРЕВЫШАЕТ
МАКСИМАЛЬНО ДОПУСТИМЫЙ ПРЕДЕЛ. ЭТО
УНИВЕРСАЛЬНОЕ УСТРОЙСТВО, ВКЛЮЧАЮЩЕЕ
ДАТЧИК УСИЛИЯ И ДАТЧИКИ ПОДЪЕМА И
ВЫЛЕТА СТРЕЛЫ. ЕСЛИ ГРУЗ НЕПОДЪЕМЕН,
ОГРАНИЧИТЕЛЬ СРАБАТЫВАЕТ КОМПЛЕКСНО:
ПОДЪЕМНАЯ ТРОСОВАЯ ЛЕБЕДКА
ОТКЛЮЧАЕТСЯ, ПОДЪЕМ СТРЕЛЫ
БЛОКИРУЕТСЯ, А НА ПАНЕЛИ ОПЕРАТОРА
ЗАГОРАЮТСЯ ИНДИКАТОРЫ ПЕРЕГРУЗКИ.

11.

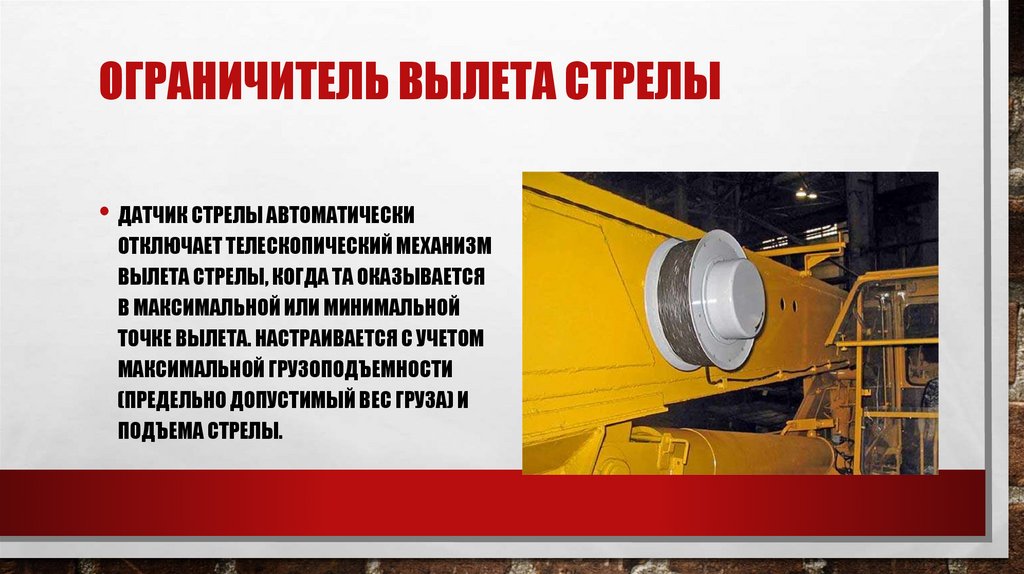

ОГРАНИЧИТЕЛЬ ВЫЛЕТА СТРЕЛЫ
• ДАТЧИК СТРЕЛЫ АВТОМАТИЧЕСКИ
ОТКЛЮЧАЕТ ТЕЛЕСКОПИЧЕСКИЙ МЕХАНИЗМ
ВЫЛЕТА СТРЕЛЫ, КОГДА ТА ОКАЗЫВАЕТСЯ
В МАКСИМАЛЬНОЙ ИЛИ МИНИМАЛЬНОЙ
ТОЧКЕ ВЫЛЕТА. НАСТРАИВАЕТСЯ С УЧЕТОМ
МАКСИМАЛЬНОЙ ГРУЗОПОДЪЕМНОСТИ
(ПРЕДЕЛЬНО ДОПУСТИМЫЙ ВЕС ГРУЗА) И
ПОДЪЕМА СТРЕЛЫ.

12.

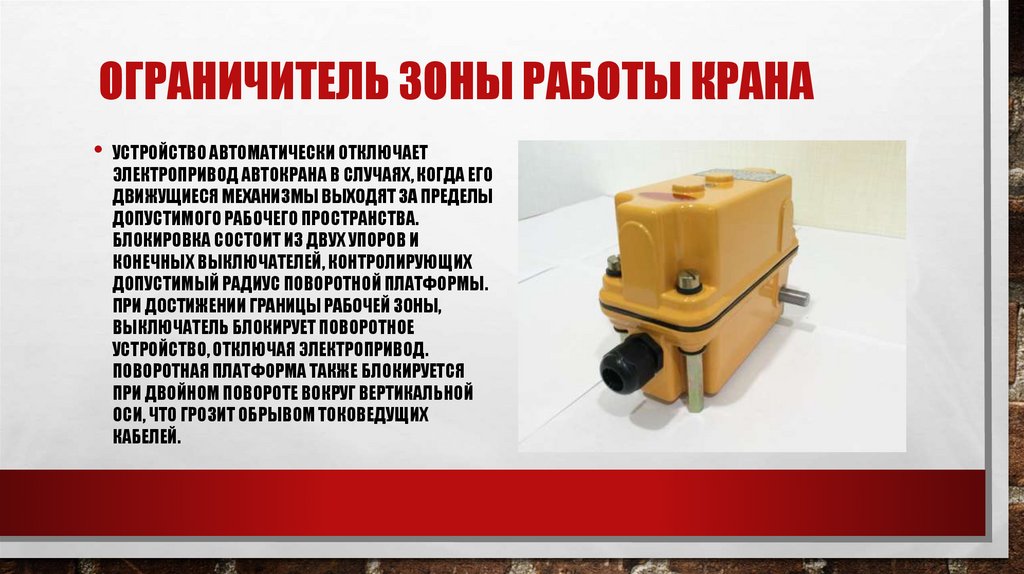

ОГРАНИЧИТЕЛЬ ЗОНЫ РАБОТЫ КРАНА
• УСТРОЙСТВО АВТОМАТИЧЕСКИ ОТКЛЮЧАЕТ
ЭЛЕКТРОПРИВОД АВТОКРАНА В СЛУЧАЯХ, КОГДА ЕГО
ДВИЖУЩИЕСЯ МЕХАНИЗМЫ ВЫХОДЯТ ЗА ПРЕДЕЛЫ
ДОПУСТИМОГО РАБОЧЕГО ПРОСТРАНСТВА.
БЛОКИРОВКА СОСТОИТ ИЗ ДВУХ УПОРОВ И
КОНЕЧНЫХ ВЫКЛЮЧАТЕЛЕЙ, КОНТРОЛИРУЮЩИХ
ДОПУСТИМЫЙ РАДИУС ПОВОРОТНОЙ ПЛАТФОРМЫ.
ПРИ ДОСТИЖЕНИИ ГРАНИЦЫ РАБОЧЕЙ ЗОНЫ,
ВЫКЛЮЧАТЕЛЬ БЛОКИРУЕТ ПОВОРОТНОЕ
УСТРОЙСТВО, ОТКЛЮЧАЯ ЭЛЕКТРОПРИВОД.
ПОВОРОТНАЯ ПЛАТФОРМА ТАКЖЕ БЛОКИРУЕТСЯ
ПРИ ДВОЙНОМ ПОВОРОТЕ ВОКРУГ ВЕРТИКАЛЬНОЙ
ОСИ, ЧТО ГРОЗИТ ОБРЫВОМ ТОКОВЕДУЩИХ
КАБЕЛЕЙ.

13.

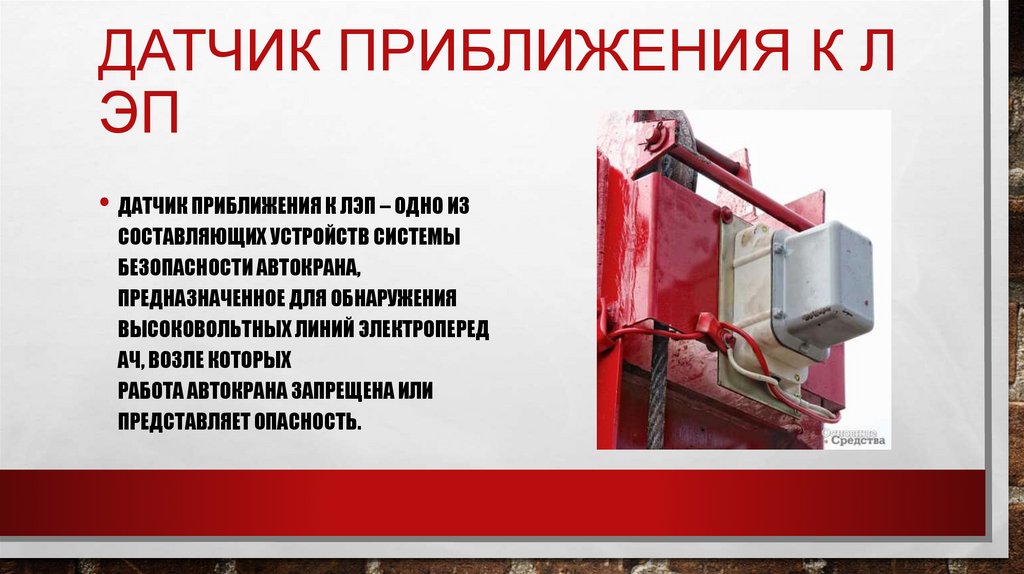

ДАТЧИК ПРИБЛИЖЕНИЯ К Л
ЭП
• ДАТЧИК ПРИБЛИЖЕНИЯ К ЛЭП – ОДНО ИЗ
СОСТАВЛЯЮЩИХ УСТРОЙСТВ СИСТЕМЫ
БЕЗОПАСНОСТИ АВТОКРАНА,
ПРЕДНАЗНАЧЕННОЕ ДЛЯ ОБНАРУЖЕНИЯ
ВЫСОКОВОЛЬТНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕД
АЧ, ВОЗЛЕ КОТОРЫХ
РАБОТА АВТОКРАНА ЗАПРЕЩЕНА ИЛИ
ПРЕДСТАВЛЯЕТ ОПАСНОСТЬ.

14.

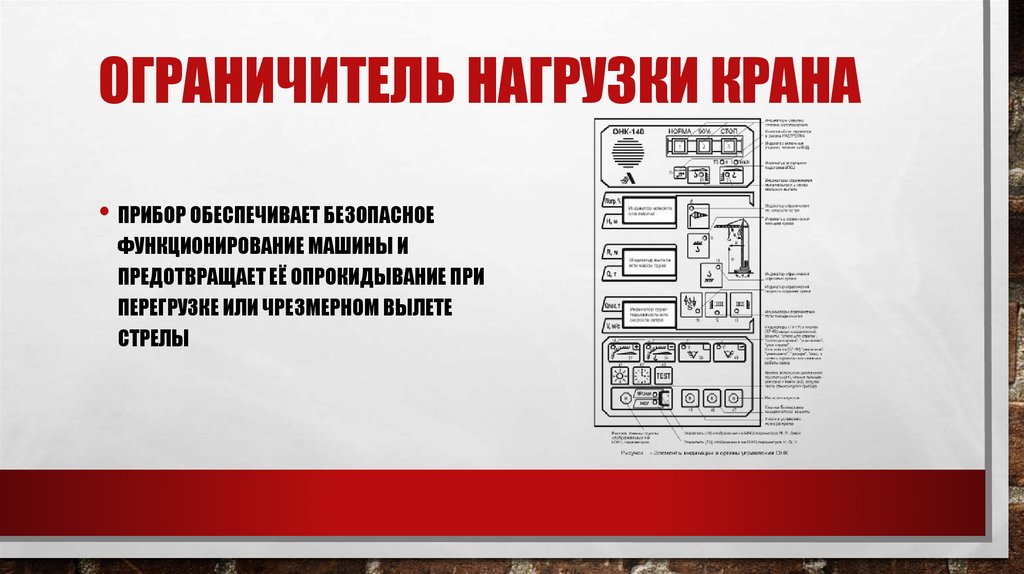

ОГРАНИЧИТЕЛЬ НАГРУЗКИ КРАНА
• ПРИБОР ОБЕСПЕЧИВАЕТ БЕЗОПАСНОЕ
ФУНКЦИОНИРОВАНИЕ МАШИНЫ И
ПРЕДОТВРАЩАЕТ ЕЁ ОПРОКИДЫВАНИЕ ПРИ
ПЕРЕГРУЗКЕ ИЛИ ЧРЕЗМЕРНОМ ВЫЛЕТЕ
СТРЕЛЫ

15.

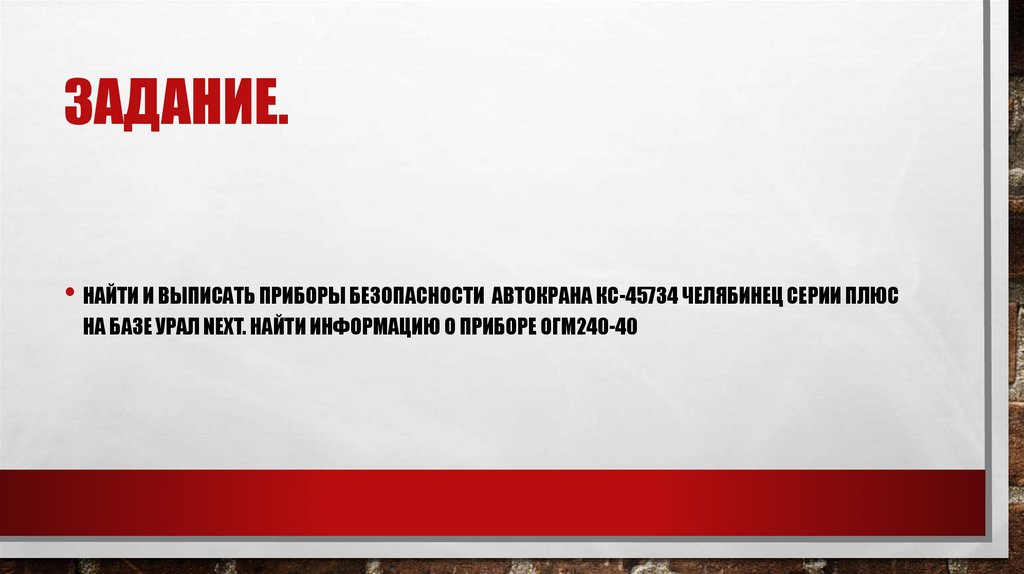

ЗАДАНИЕ.
• НАЙТИ И ВЫПИСАТЬ ПРИБОРЫ БЕЗОПАСНОСТИ АВТОКРАНА КС-45734 ЧЕЛЯБИНЕЦ СЕРИИ ПЛЮС
НА БАЗЕ УРАЛ NEXT. НАЙТИ ИНФОРМАЦИЮ О ПРИБОРЕ ОГМ240-40
