Линзы. Тонкая линза

1.

2.

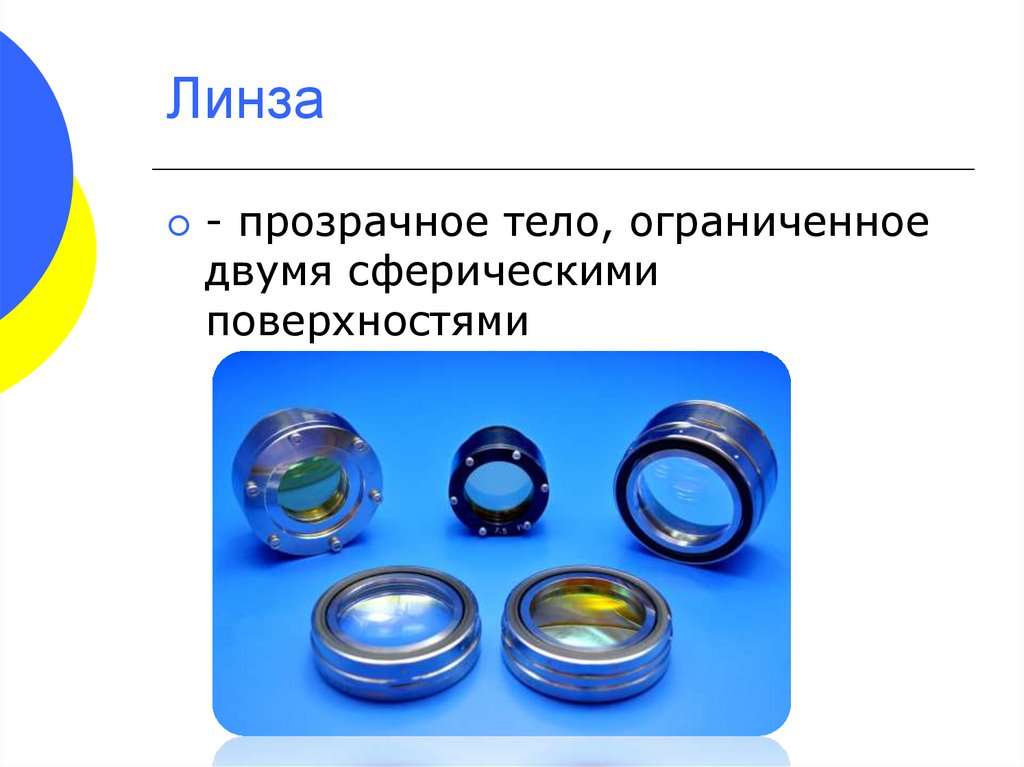

Линза
- прозрачное тело, ограниченное
двумя сферическими
поверхностями

3.

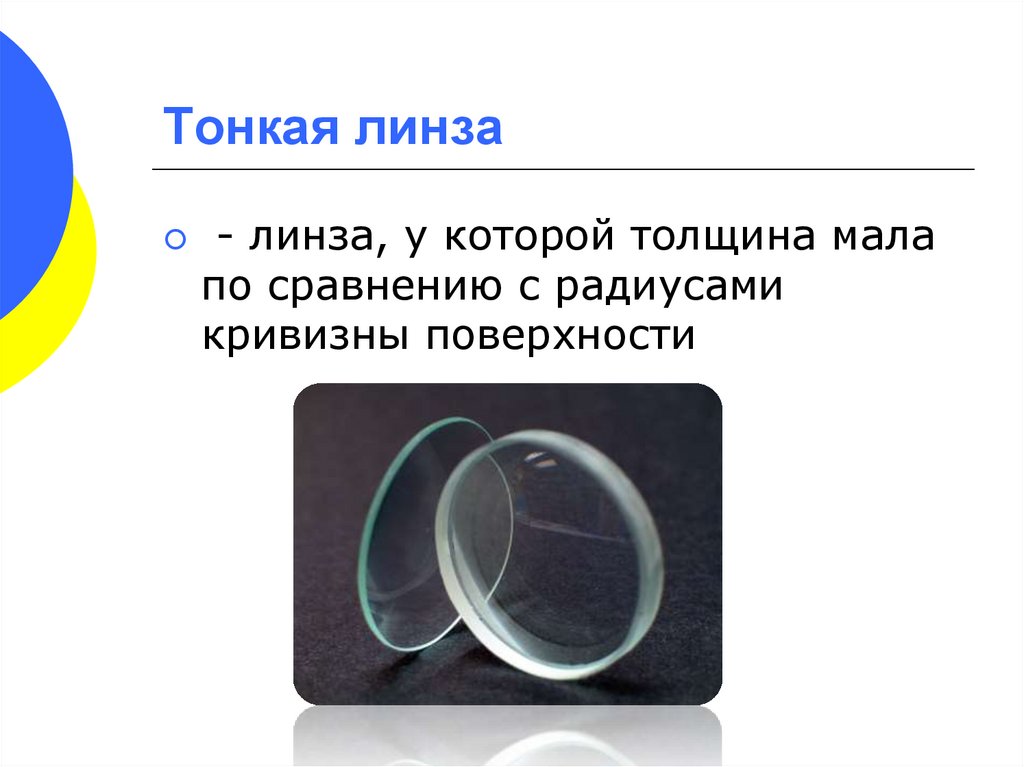

Тонкая линза
- линза, у которой толщина мала
по сравнению с радиусами
кривизны поверхности

4.

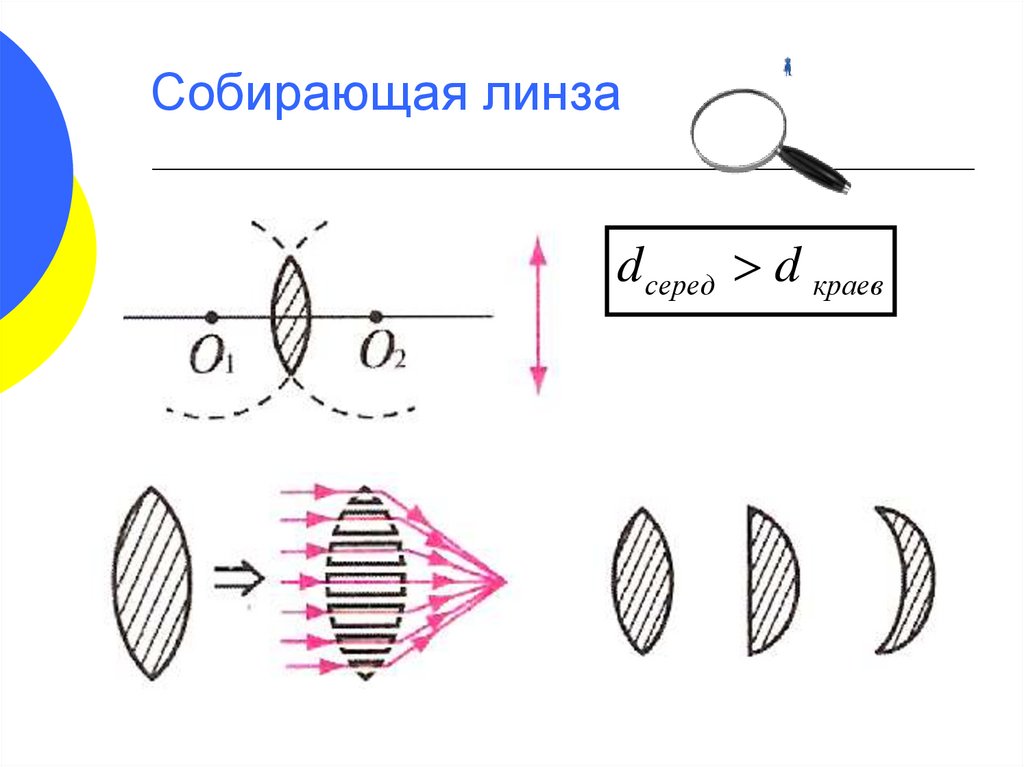

Собирающая линза
d серед d краев

5.

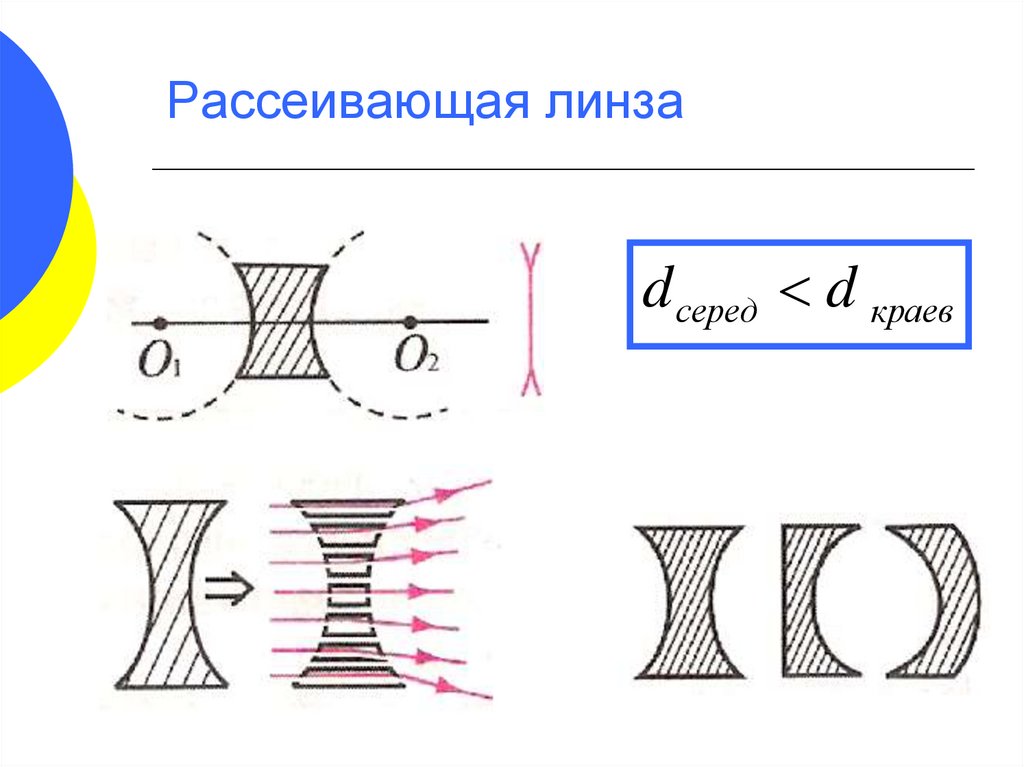

Рассеивающая линза
d серед d краев

6.

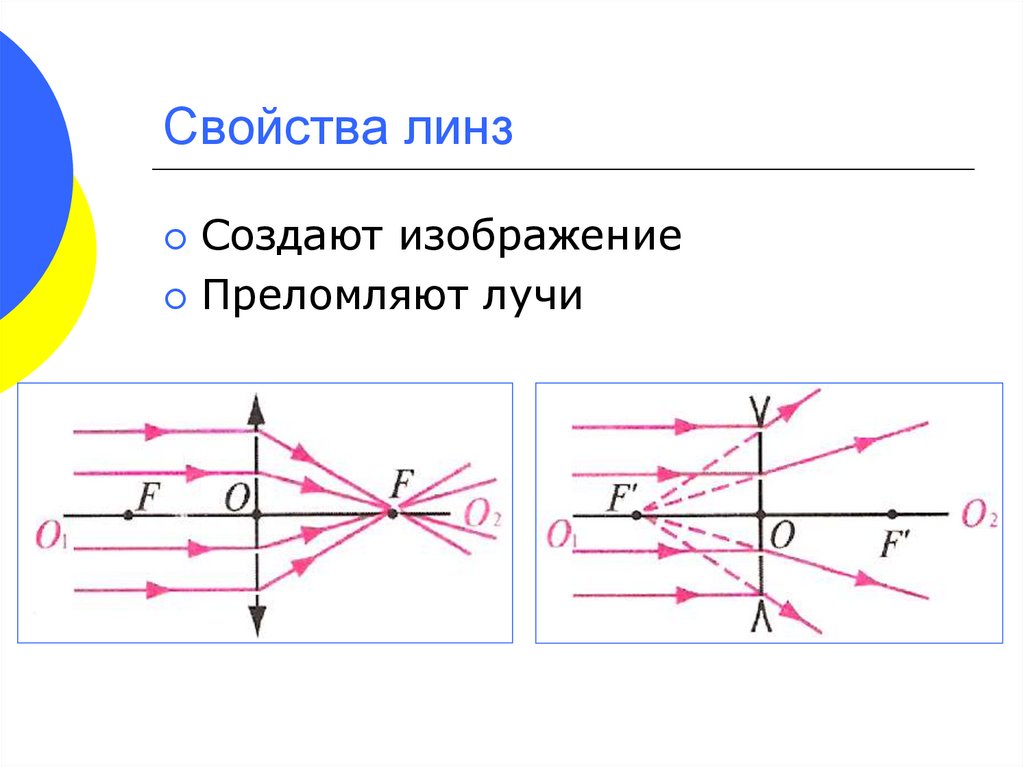

Свойства линз
Создают изображение
Преломляют лучи

7.

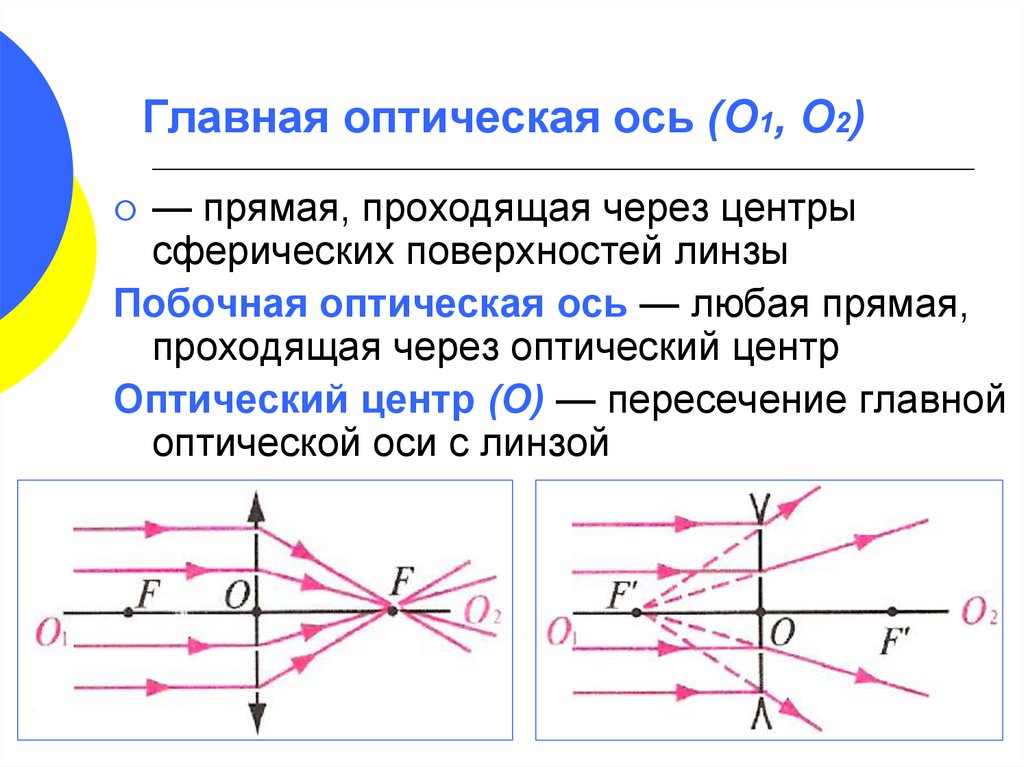

Главная оптическая ось (О1, О2)
— прямая, проходящая через центры
сферических поверхностей линзы
Побочная оптическая ось — любая прямая,
проходящая через оптический центр
Оптический центр (О) — пересечение главной
оптической оси с линзой

8.

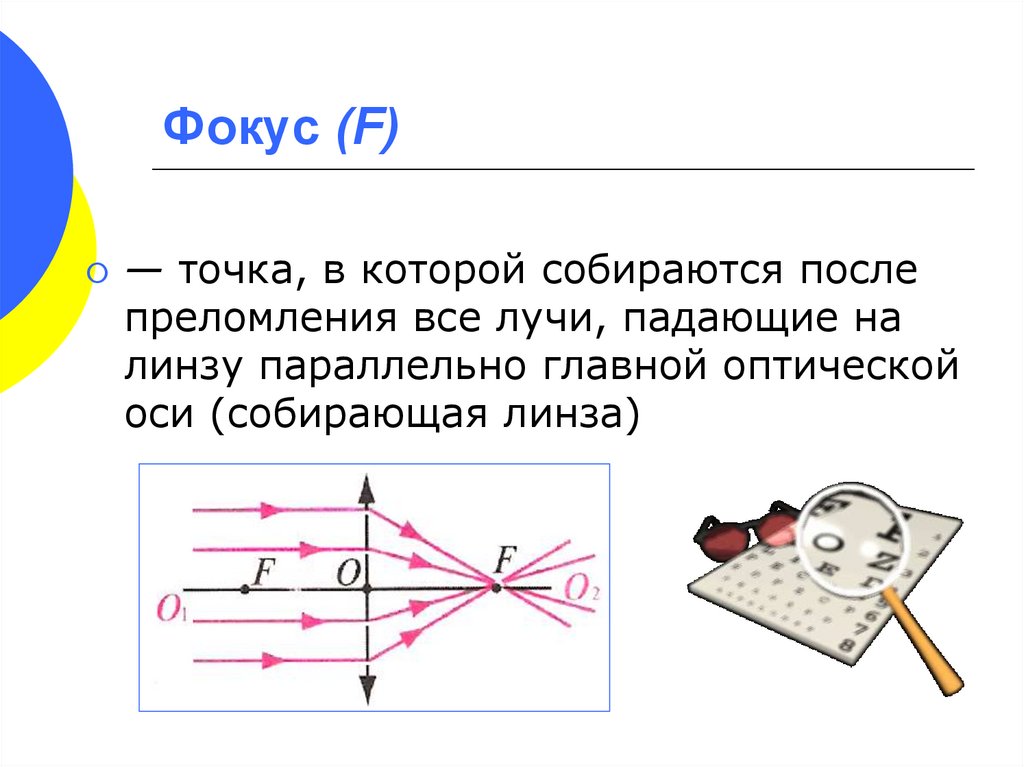

Фокус (F)
— точка, в которой собираются после
преломления все лучи, падающие на
линзу параллельно главной оптической
оси (собирающая линза)

9.

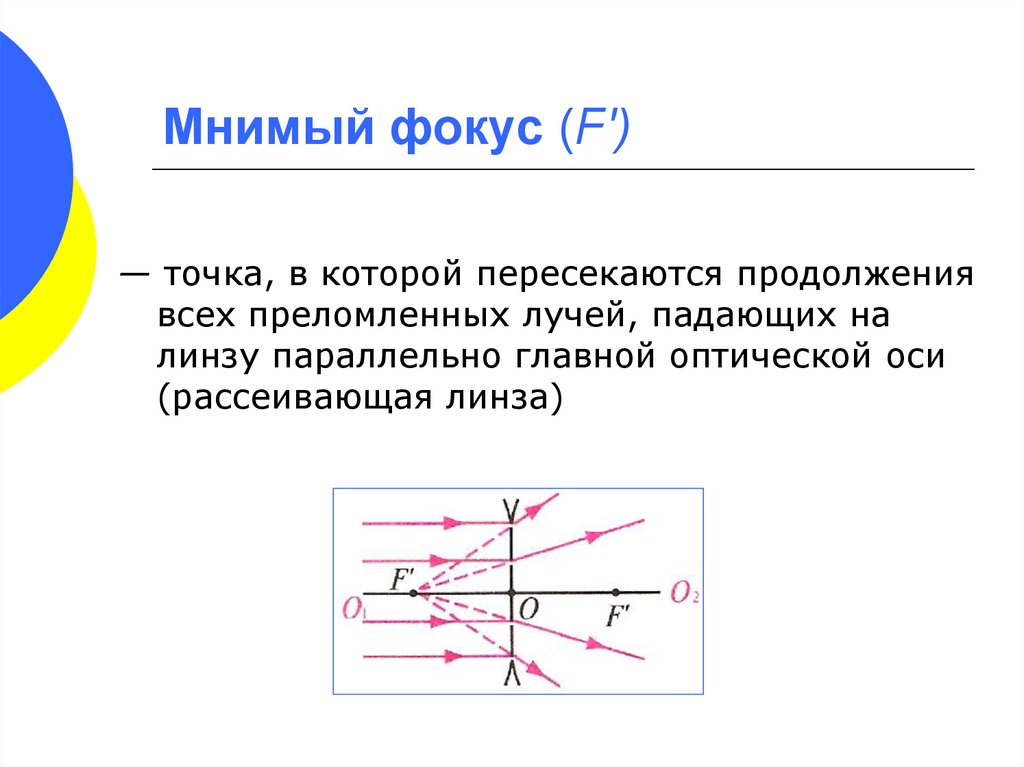

Мнимый фокус (F')
— точка, в которой пересекаются продолжения
всех преломленных лучей, падающих на
линзу параллельно главной оптической оси
(рассеивающая линза)

10.

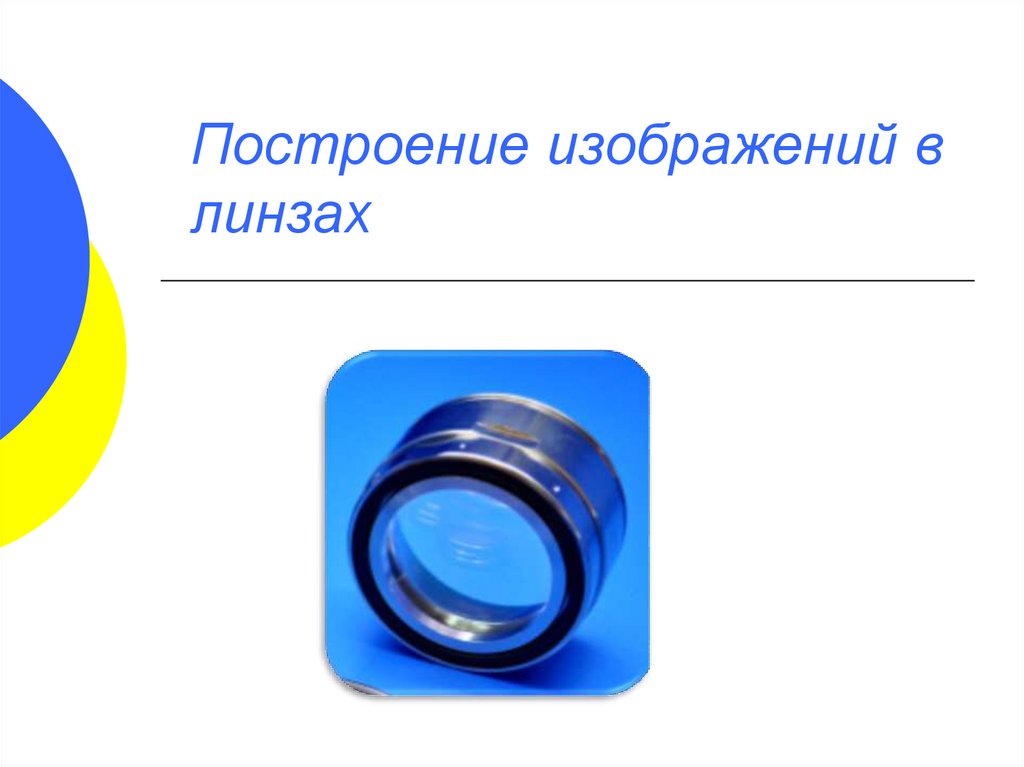

Построение изображений в
линзах

11.

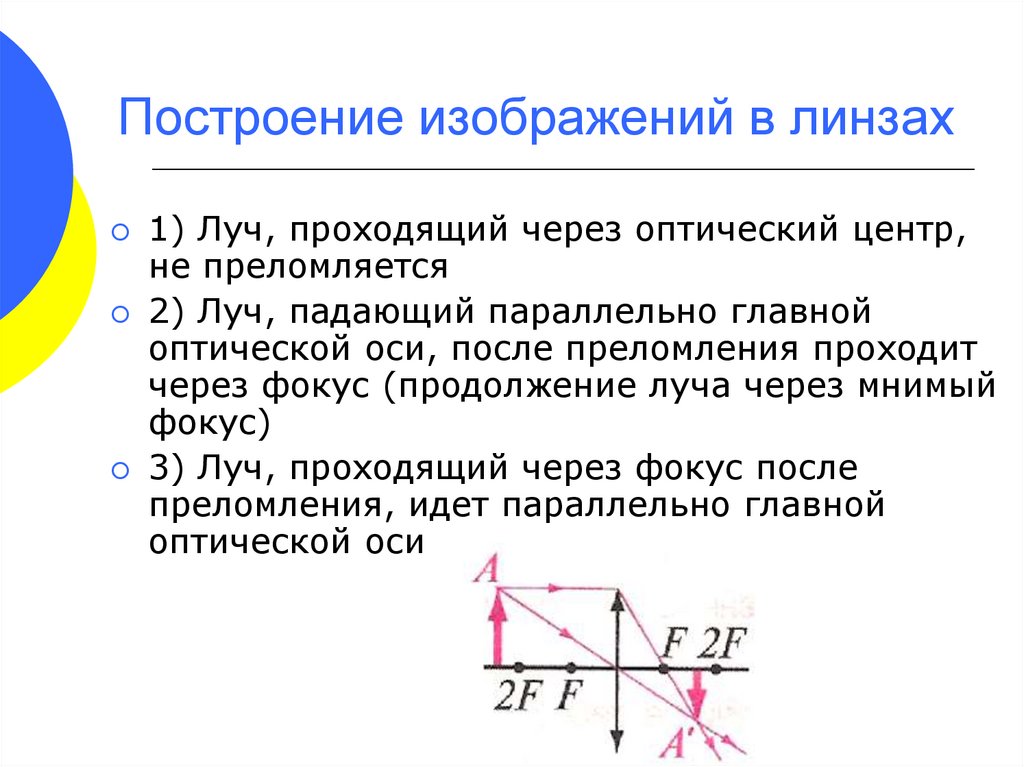

Построение изображений в линзах
1) Луч, проходящий через оптический центр,
не преломляется
2) Луч, падающий параллельно главной
оптической оси, после преломления проходит
через фокус (продолжение луча через мнимый
фокус)
3) Луч, проходящий через фокус после
преломления, идет параллельно главной
оптической оси

12.

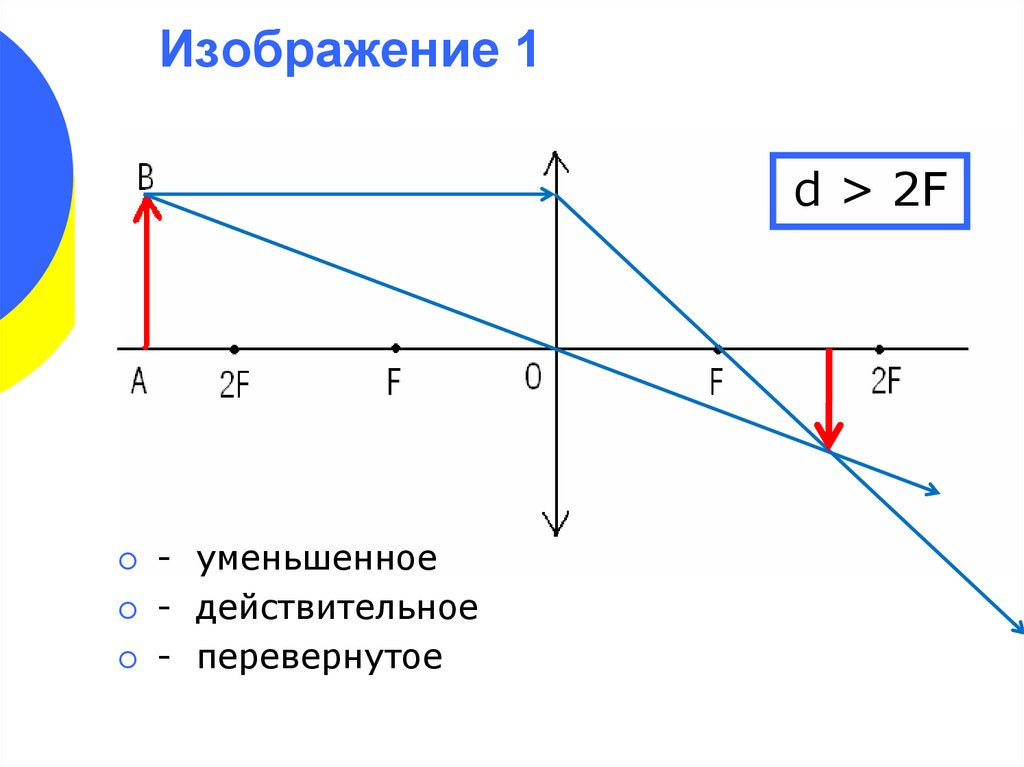

Изображение 1
d > 2F
- уменьшенное
- действительное
- перевернутое

13.

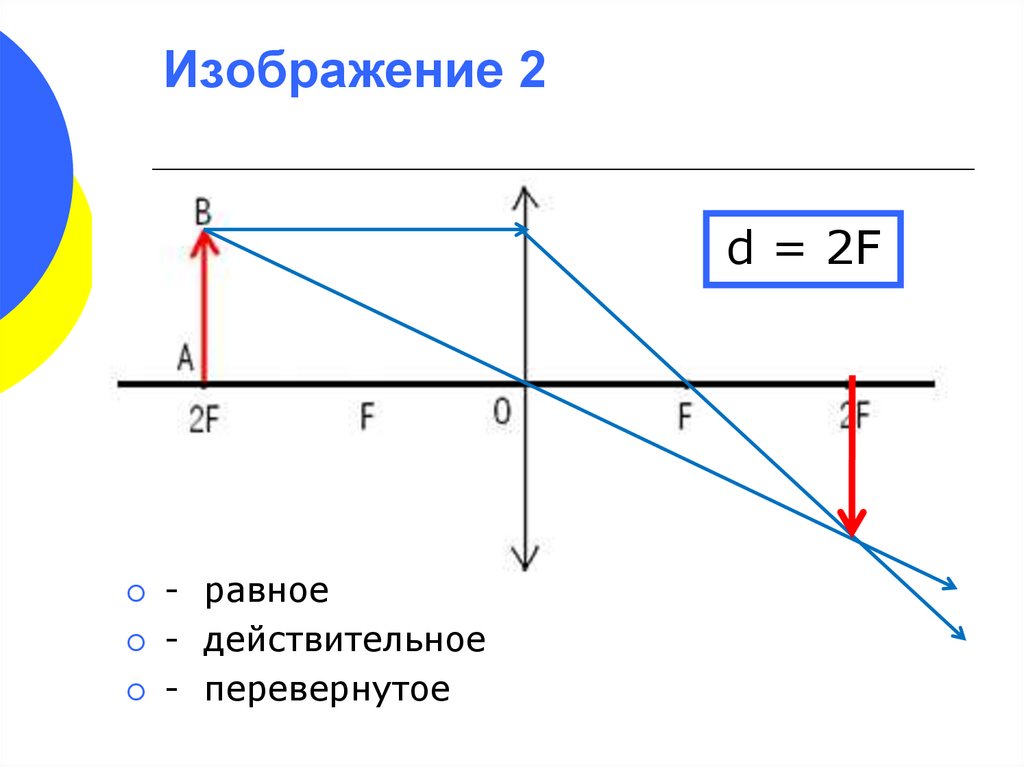

Изображение 2
d = 2F
- равное
- действительное
- перевернутое

14.

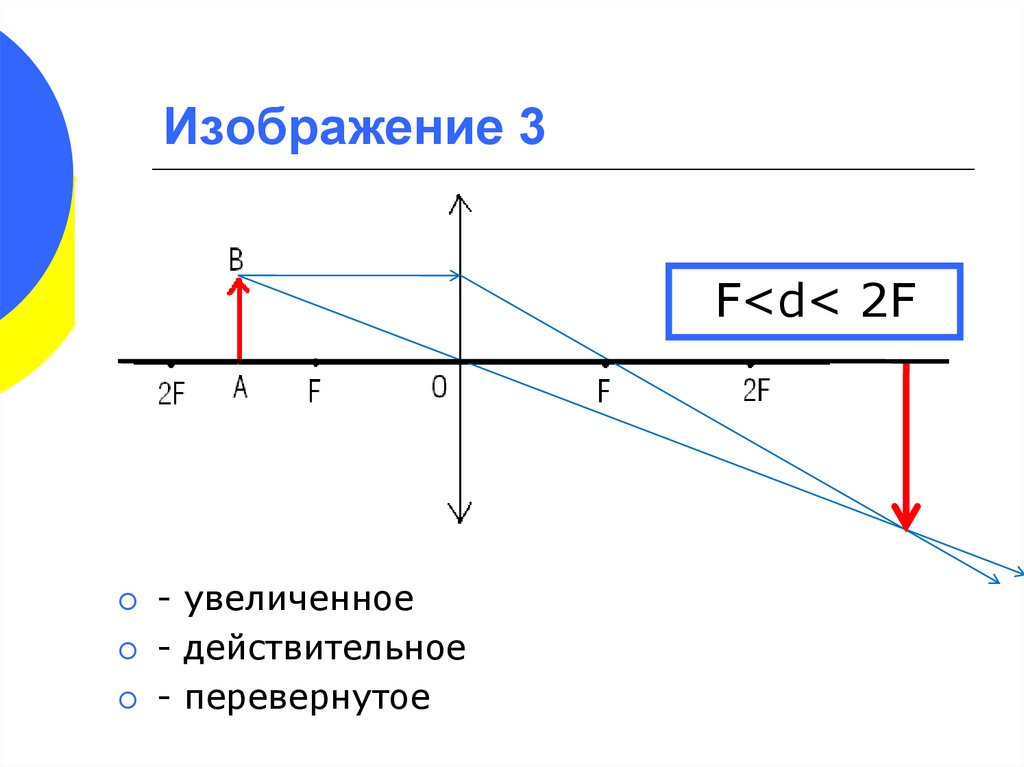

Изображение 3
F<d< 2F
- увеличенное
- действительное
- перевернутое

15.

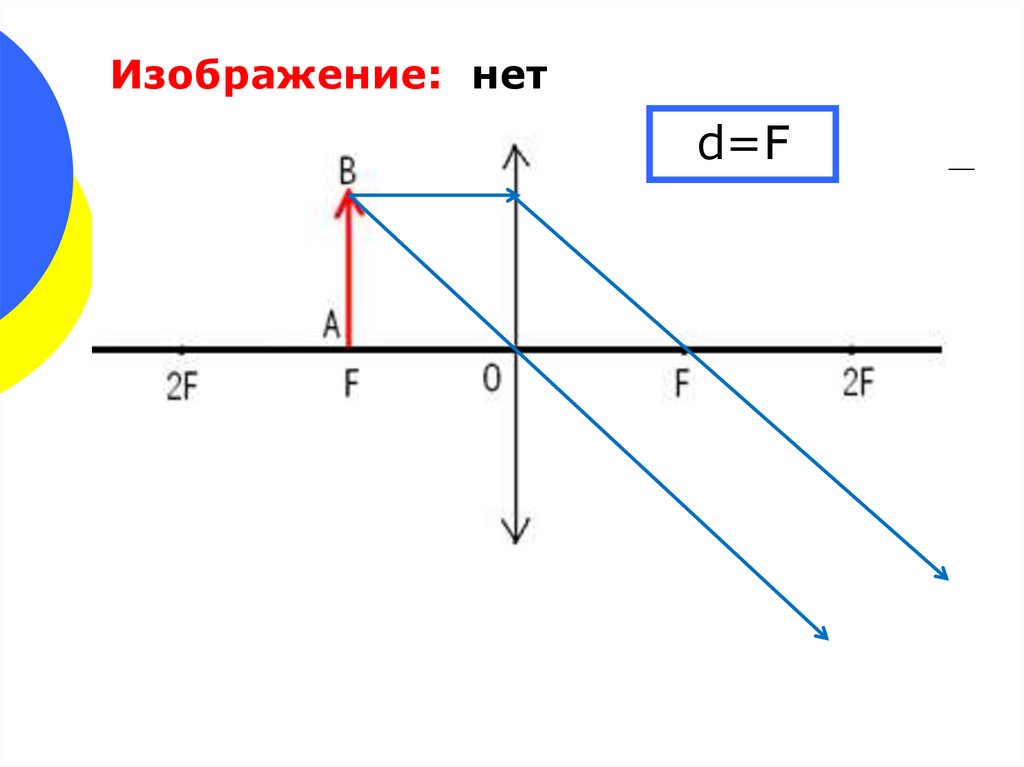

Изображение: нет
d=F

16.

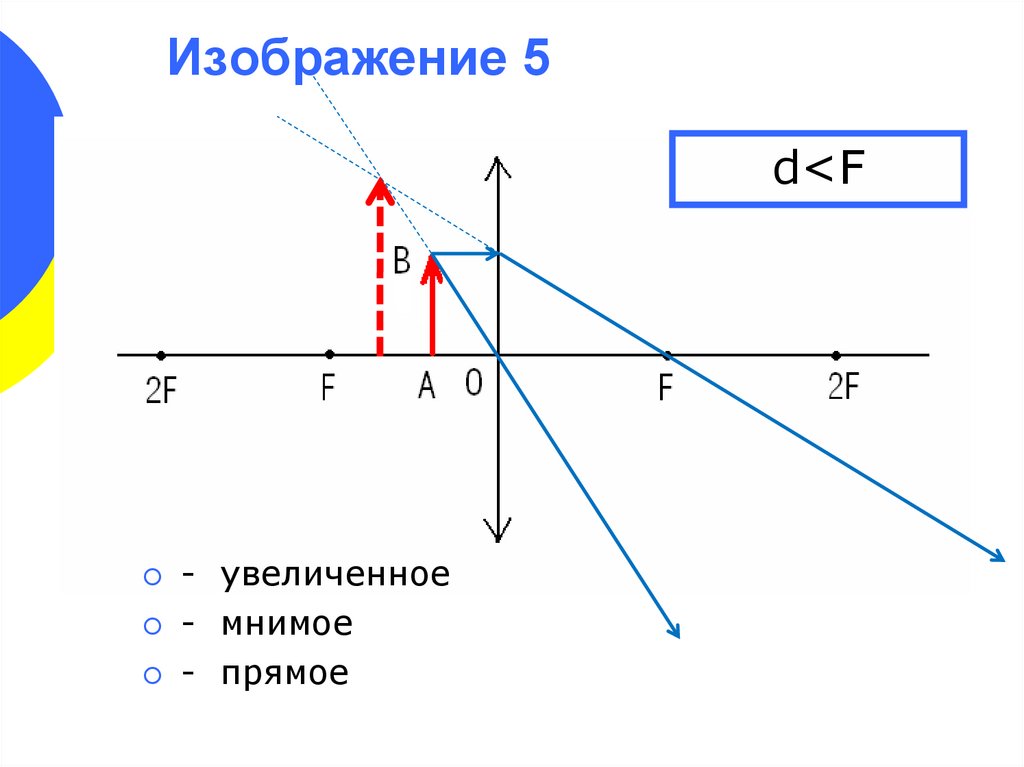

Изображение 5
d<F
- увеличенное
- мнимое
- прямое

17.

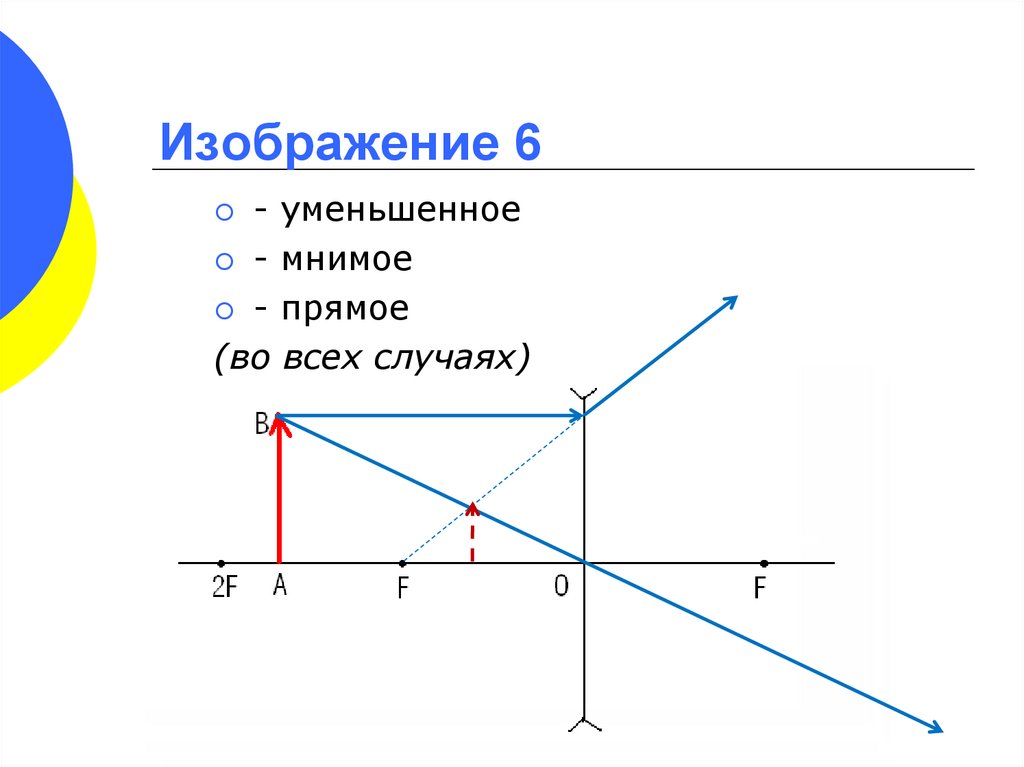

Изображение 6
- уменьшенное
- мнимое
- прямое
(во всех случаях)

18.

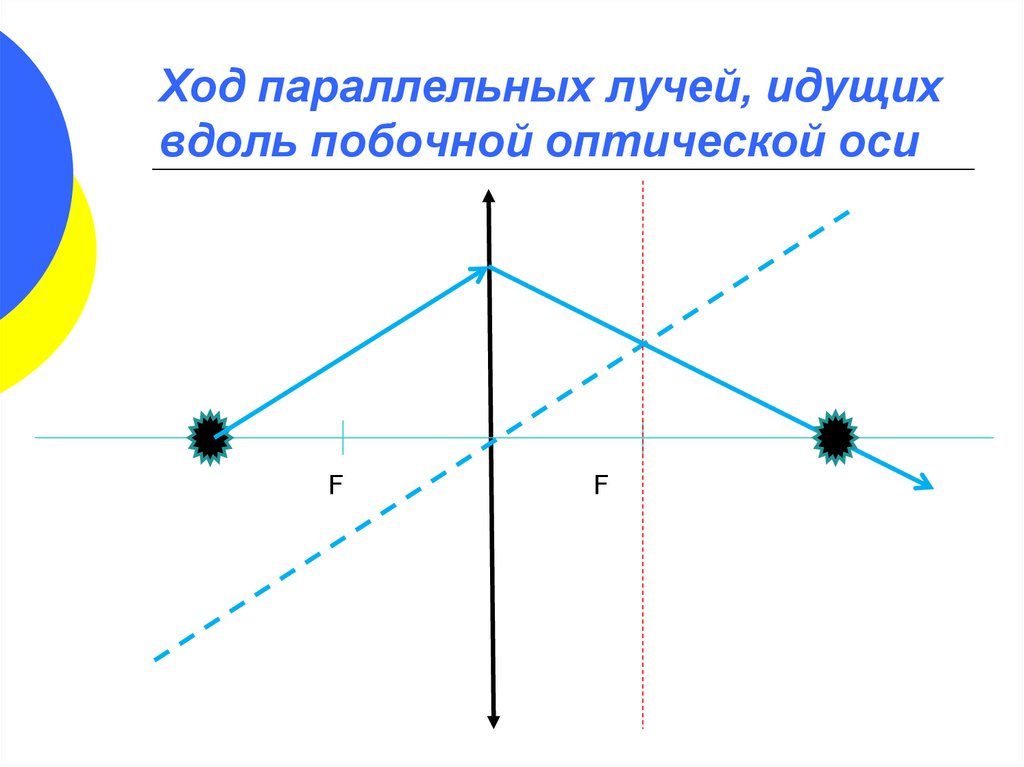

Ход параллельных лучей, идущих
вдоль побочной оптической оси
F
F

19.

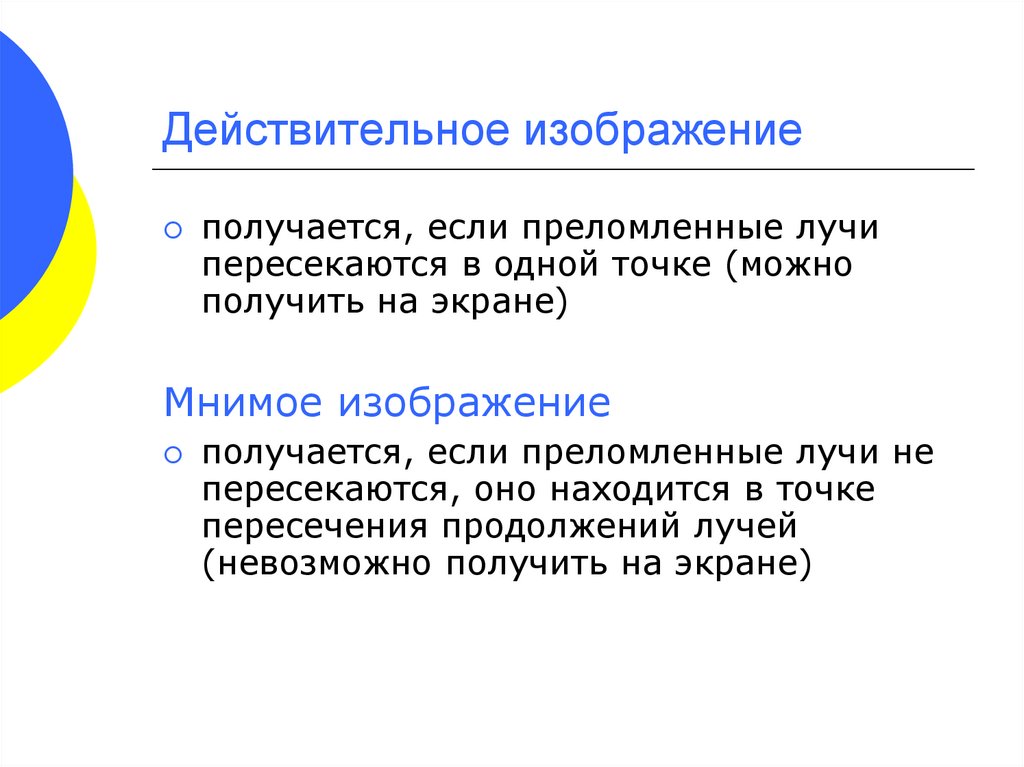

Действительное изображение
получается, если преломленные лучи
пересекаются в одной точке (можно
получить на экране)
Мнимое изображение
получается, если преломленные лучи не
пересекаются, оно находится в точке
пересечения продолжений лучей
(невозможно получить на экране)

20.

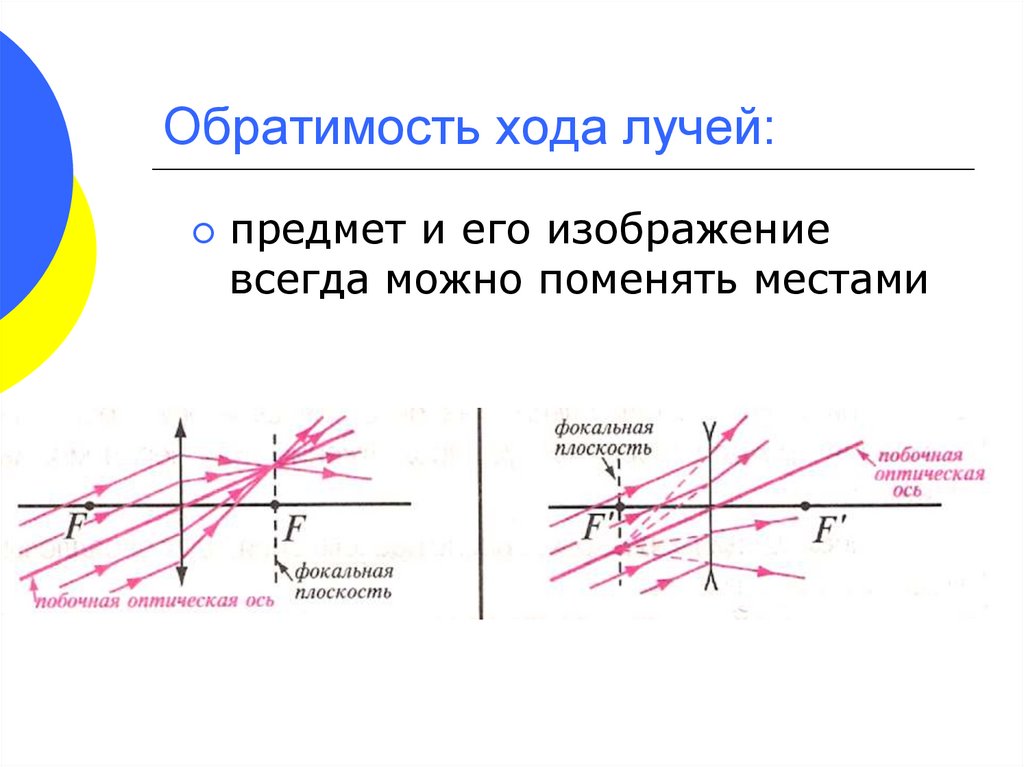

Обратимость хода лучей:
предмет и его изображение
всегда можно поменять местами

21.

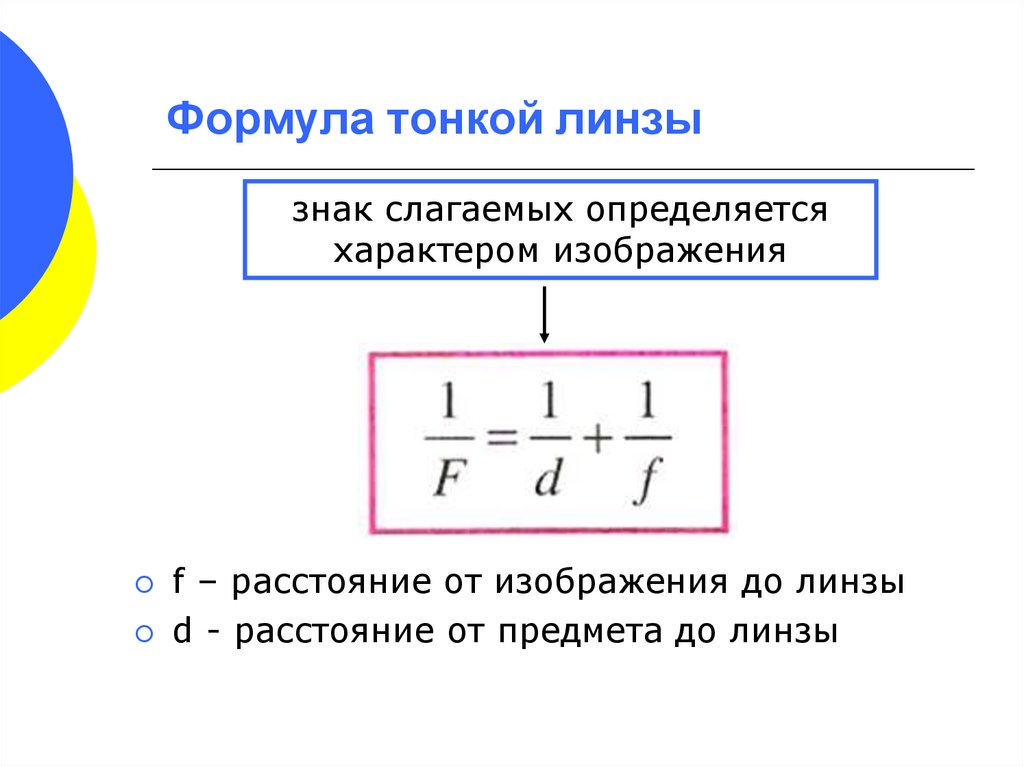

Формула тонкой линзы
Треугольники
подобны по двум
углам
В1
А1
Ff + Fd = fd /:Ff d

22.

Формула тонкой линзы
знак слагаемых определяется
характером изображения
f – расстояние от изображения до линзы
d - расстояние от предмета до линзы

23.

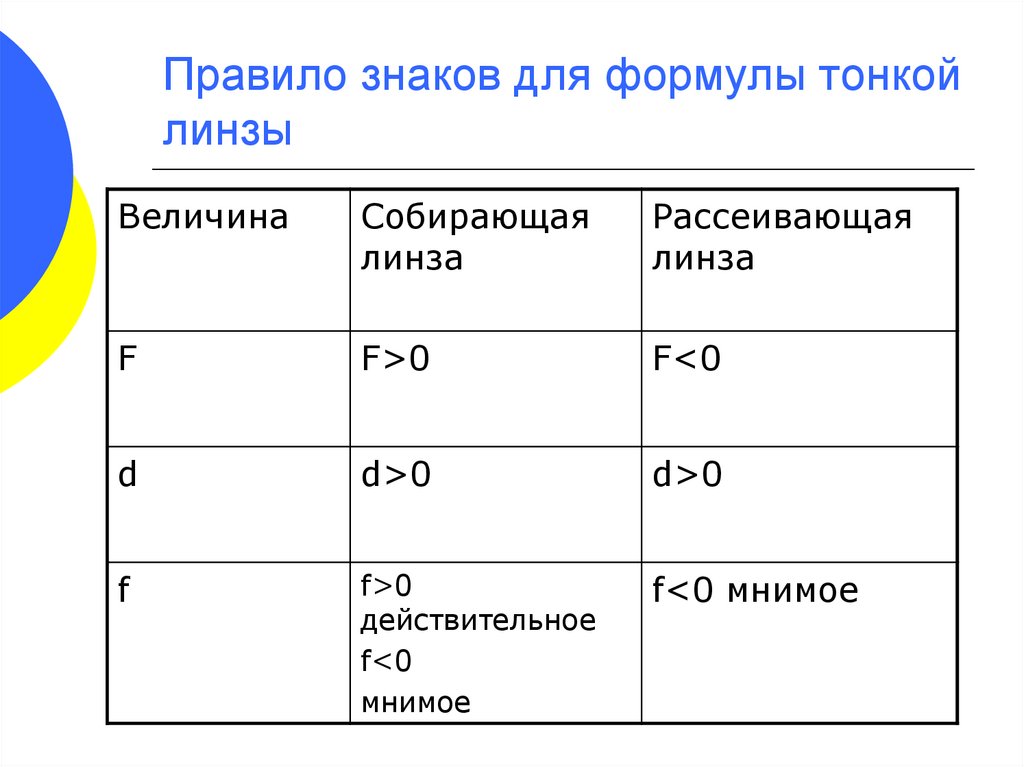

Правило знаков для формулы тонкой
линзы
Величина
Собирающая
линза
Рассеивающая
линза
F
F>0
F<0
d
d>0
d>0
f
f>0
действительное
f<0
мнимое
f<0 мнимое

24.

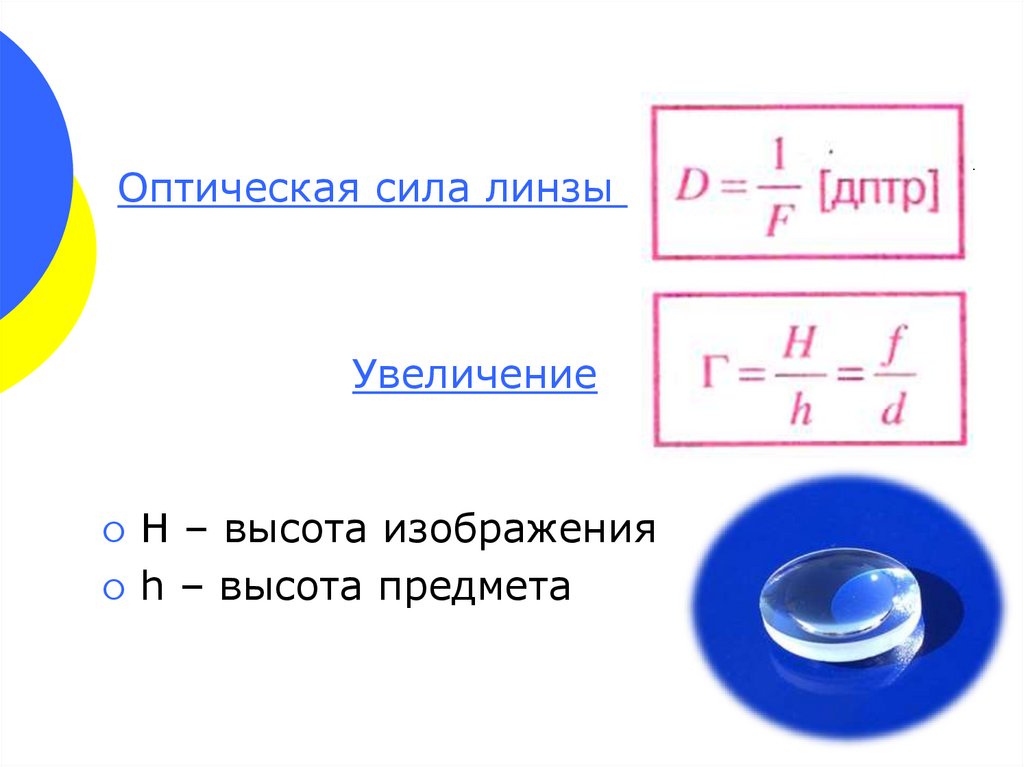

Оптическая сила линзы
Увеличение
H – высота изображения
h – высота предмета

25.

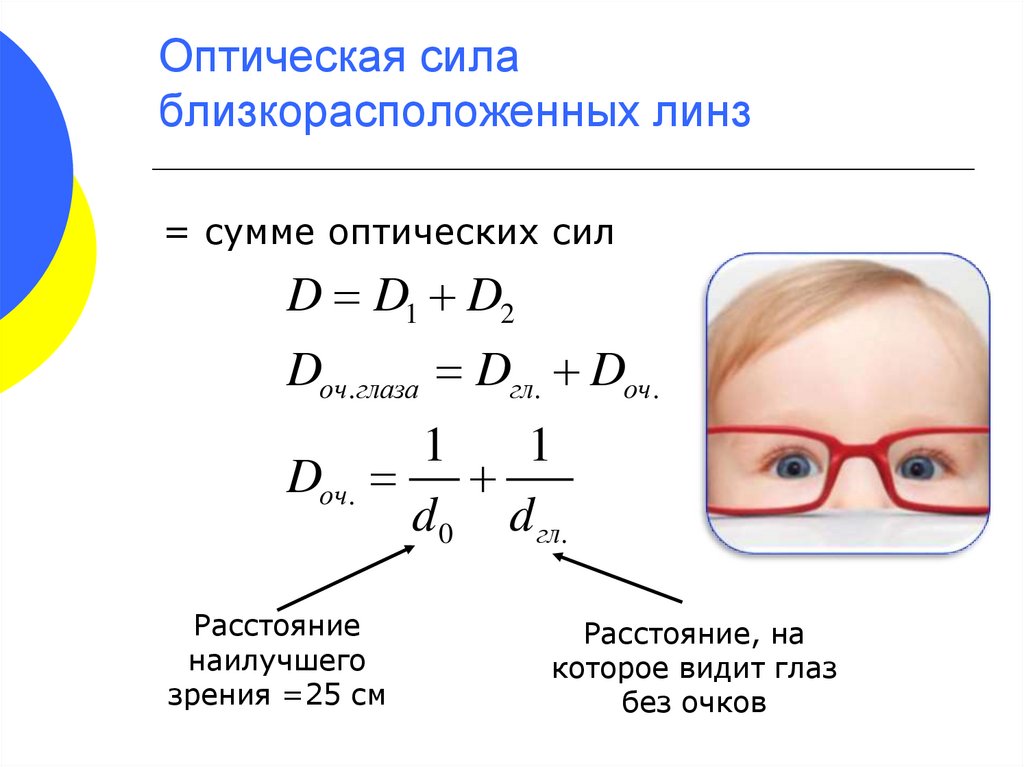

Оптическая сила
близкорасположенных линз
= сумме оптических сил
D D1 D2
Dоч.глаза Dгл. Dоч.
1
1
Dоч.
d0 d гл.
Расстояние
наилучшего
зрения =25 см
Расстояние, на
которое видит глаз
без очков

26.

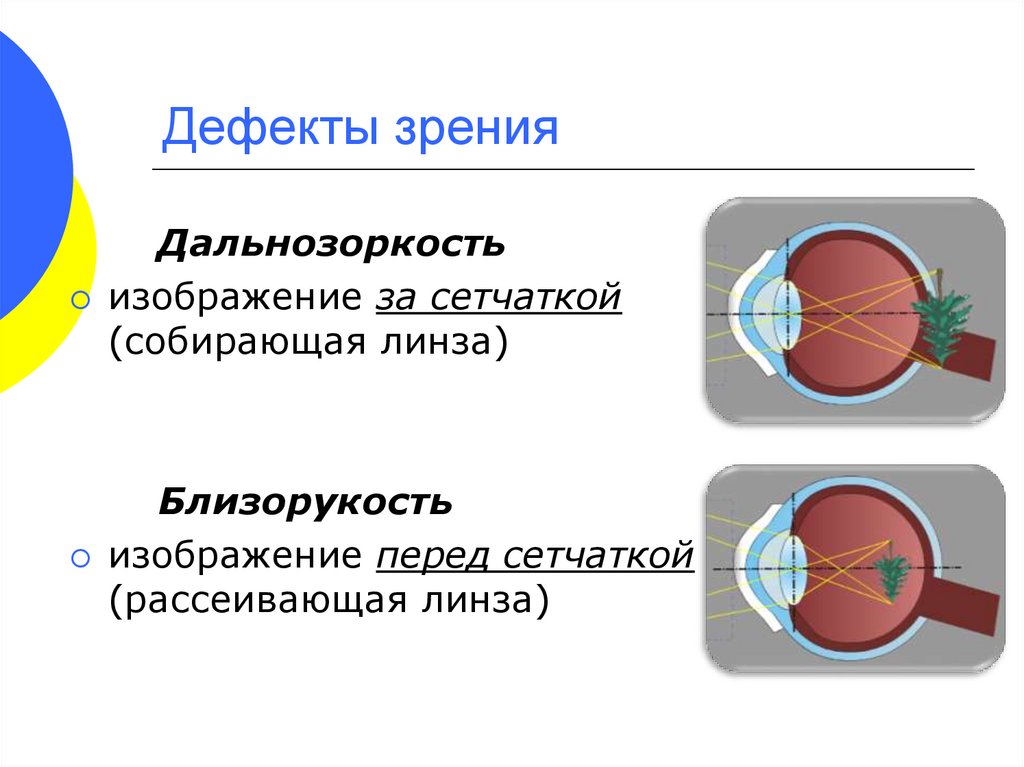

Дефекты зрения
Дальнозоркость
изображение за сетчаткой
(собирающая линза)
Близорукость
изображение перед сетчаткой
(рассеивающая линза)

27.

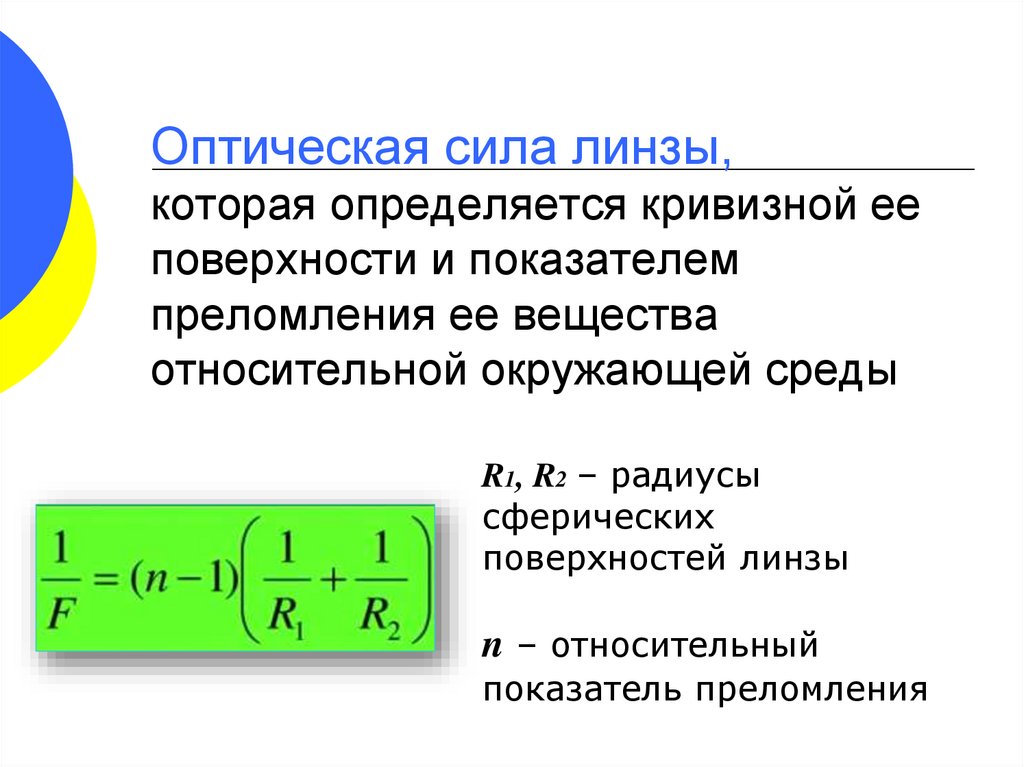

Оптическая сила линзы,
которая определяется кривизной ее
поверхности и показателем
преломления ее вещества
относительной окружающей среды
R1, R2 – радиусы
сферических
поверхностей линзы
n – относительный
показатель преломления
