Портативный источник питания для контактной сварки

1.

ПОРТАТИВНЫЙ ИСТОЧНИК
ПИТАНИЯ ДЛЯ
КОНТАК ТНОЙ СВАРКИ
Студенты группы 1А32:
Бабенко Михаил
Вознюк Максим
Мирсалиов Миразим
Орлов Алексей
Чугунов Даниил
13.01.25
Руководитель:
ассистент ОЭИ ИШНКБ
Куренбин Иван Александрович

2.

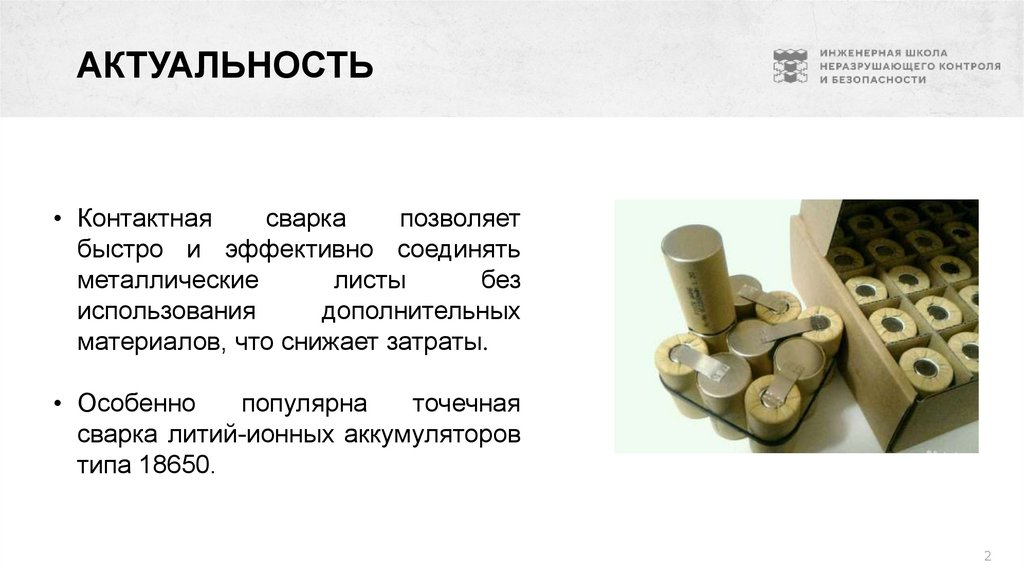

АКТУАЛЬНОСТЬ
• Контактная
сварка
позволяет
быстро и эффективно соединять
металлические
листы
без
использования
дополнительных
материалов, что снижает затраты.
• Особенно
популярна
точечная
сварка литий-ионных аккумуляторов
типа 18650.
2

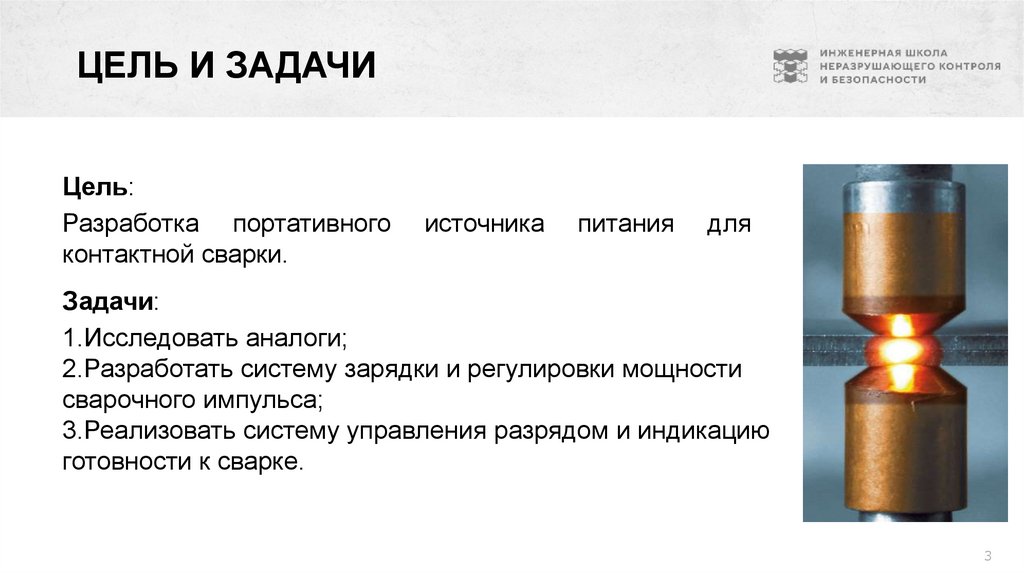

3.

ЦЕЛЬ И ЗАДАЧИ
Цель:
Разработка портативного
контактной сварки.
источника
питания
для
Задачи:
1.Исследовать аналоги;
2.Разработать систему зарядки и регулировки мощности
сварочного импульса;
3.Реализовать систему управления разрядом и индикацию
готовности к сварке.
3

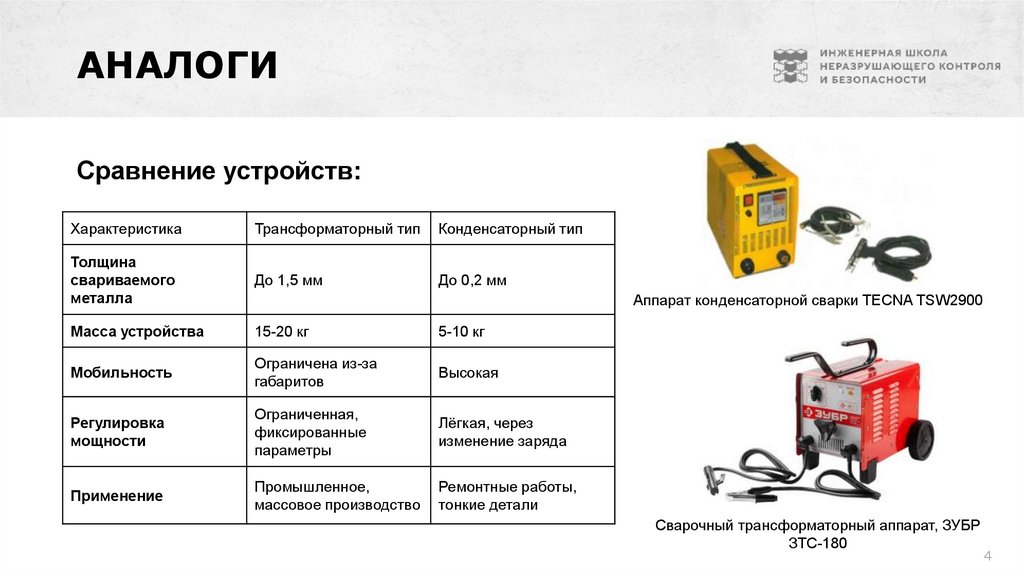

4.

АНАЛОГИ
Сравнение устройств:
Характеристика
Трансформаторный тип
Конденсаторный тип
Толщина
свариваемого
металла
До 1,5 мм
До 0,2 мм
Масса устройства
15-20 кг
5-10 кг
Мобильность
Ограничена из-за
габаритов
Высокая
Регулировка
мощности
Ограниченная,
фиксированные
параметры
Лёгкая, через
изменение заряда
Применение
Промышленное,
массовое производство
Ремонтные работы,
тонкие детали
Аппарат конденсаторной сварки TECNA TSW2900
Сварочный трансформаторный аппарат, ЗУБР
ЗТС-180
4
