Российский университет дружбы народов
Кафедра Кибернетики и мехатроники
Конструкция и технология
ЭЛЕКТРИЧЕСКИХ МАШИН
Часть 1. Трансформаторы
Звуковой видеофильм
Разработчик
профессор Е.И. Забудский
Web-сайт http://zabudsky.ru
Москва 2015
1

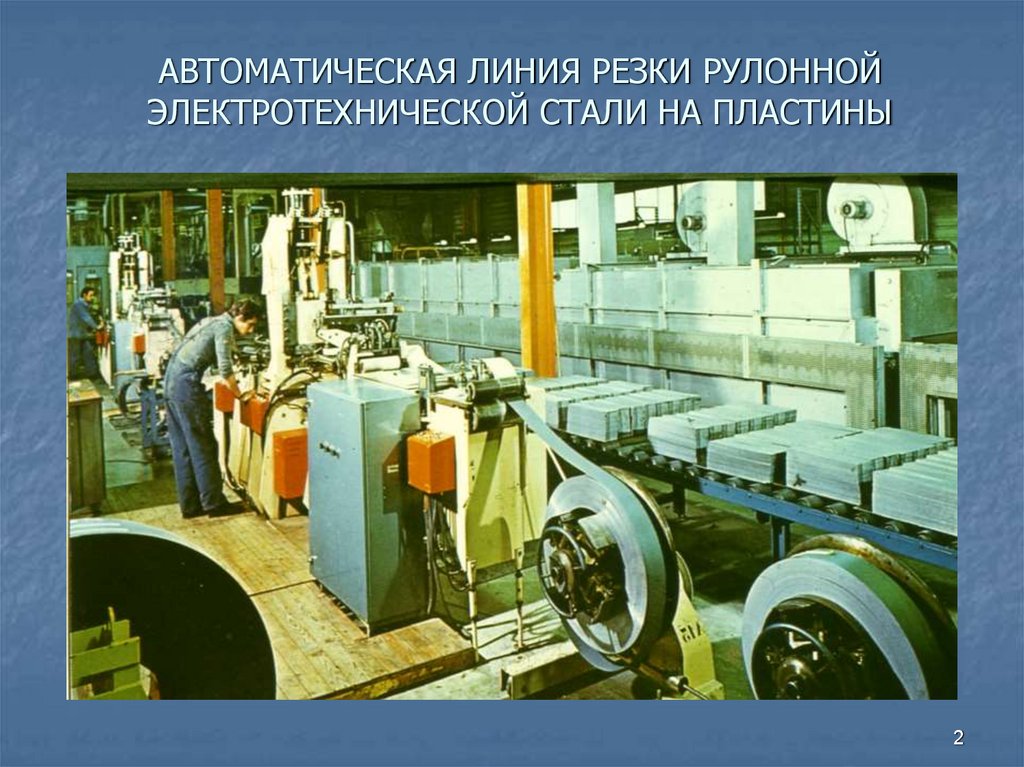

2. АВТОМАТИЧЕСКАЯ ЛИНИЯ РЕЗКИ РУЛОННОЙ ЭЛЕКТРОТЕХНИЧЕСКОЙ СТАЛИ НА ПЛАСТИНЫ
2

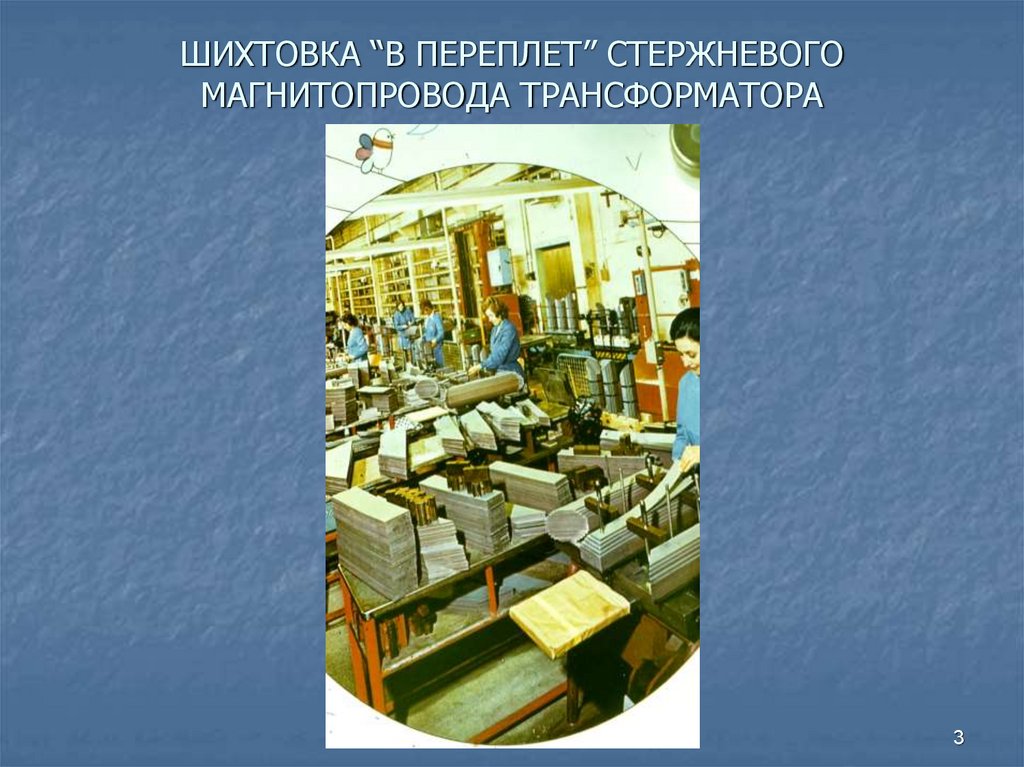

3. ШИХТОВКА “В ПЕРЕПЛЕТ” СТЕРЖНЕВОГО МАГНИТОПРОВОДА ТРАНСФОРМАТОРА
3

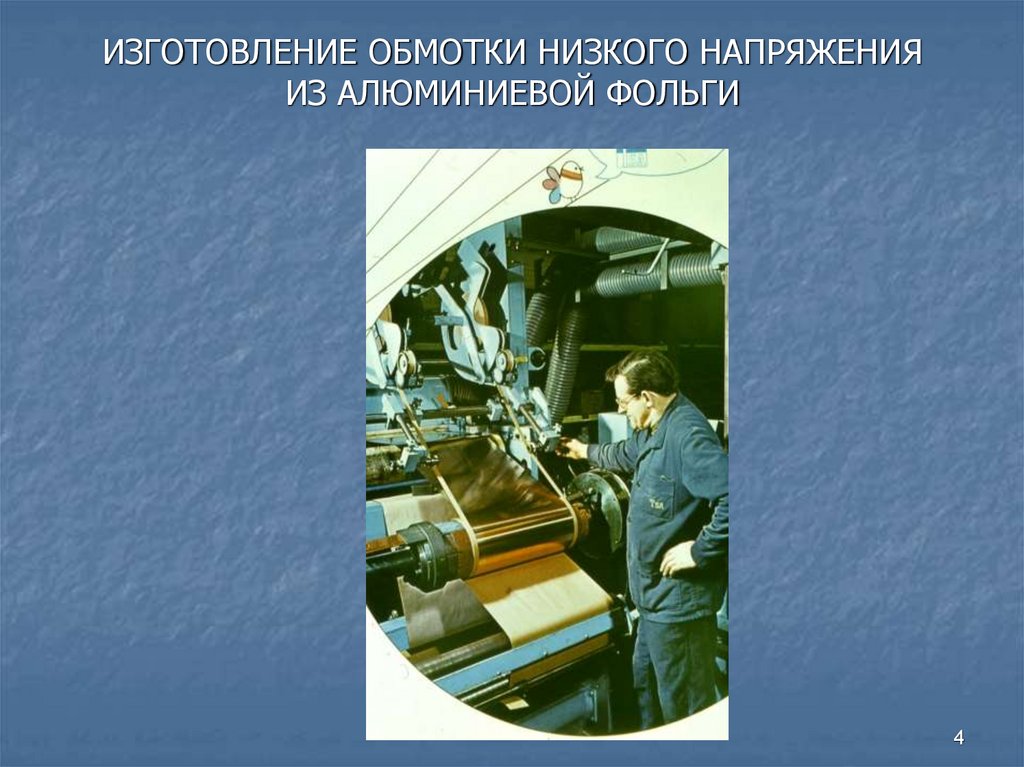

4. ИЗГОТОВЛЕНИЕ ОБМОТКИ НИЗКОГО НАПРЯЖЕНИЯ ИЗ АЛЮМИНИЕВОЙ ФОЛЬГИ
4

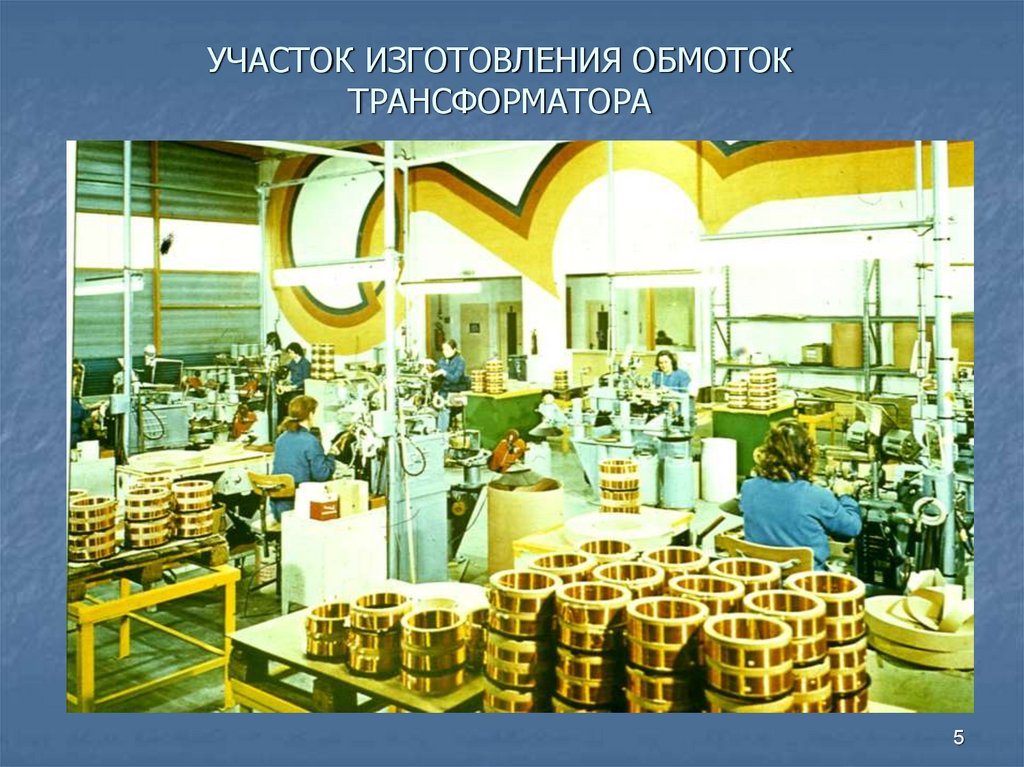

5. УЧАСТОК ИЗГОТОВЛЕНИЯ ОБМОТОК ТРАНСФОРМАТОРА
5

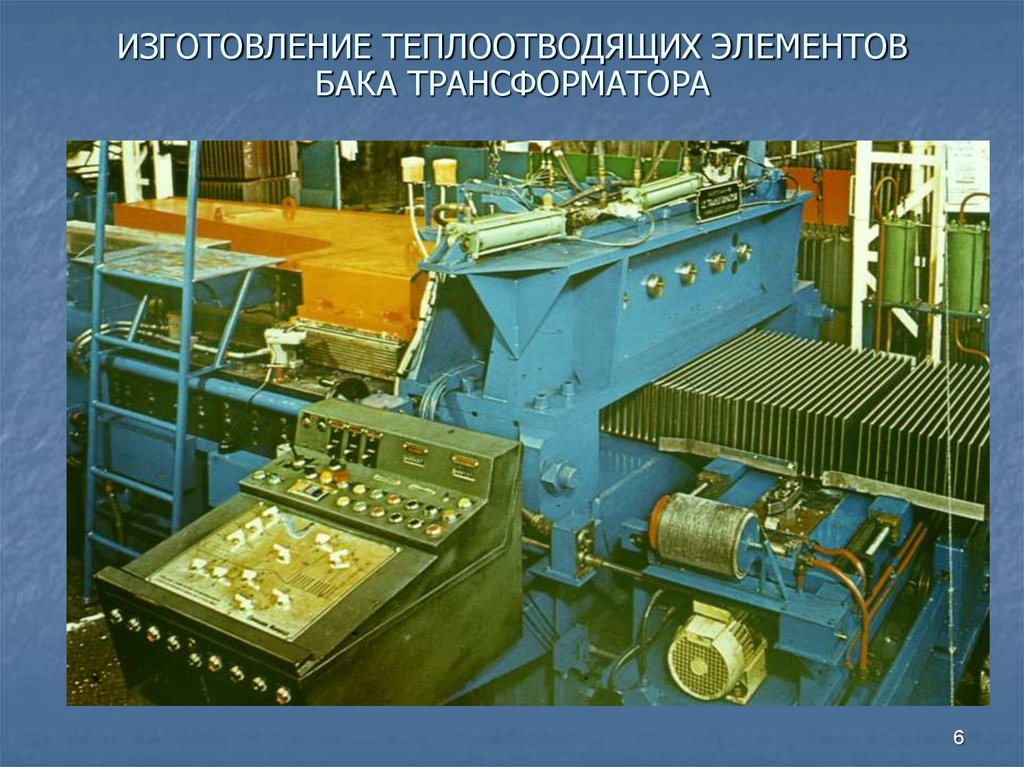

6. ИЗГОТОВЛЕНИЕ ТЕПЛООТВОДЯЩИХ ЭЛЕМЕНТОВ БАКА ТРАНСФОРМАТОРА
6

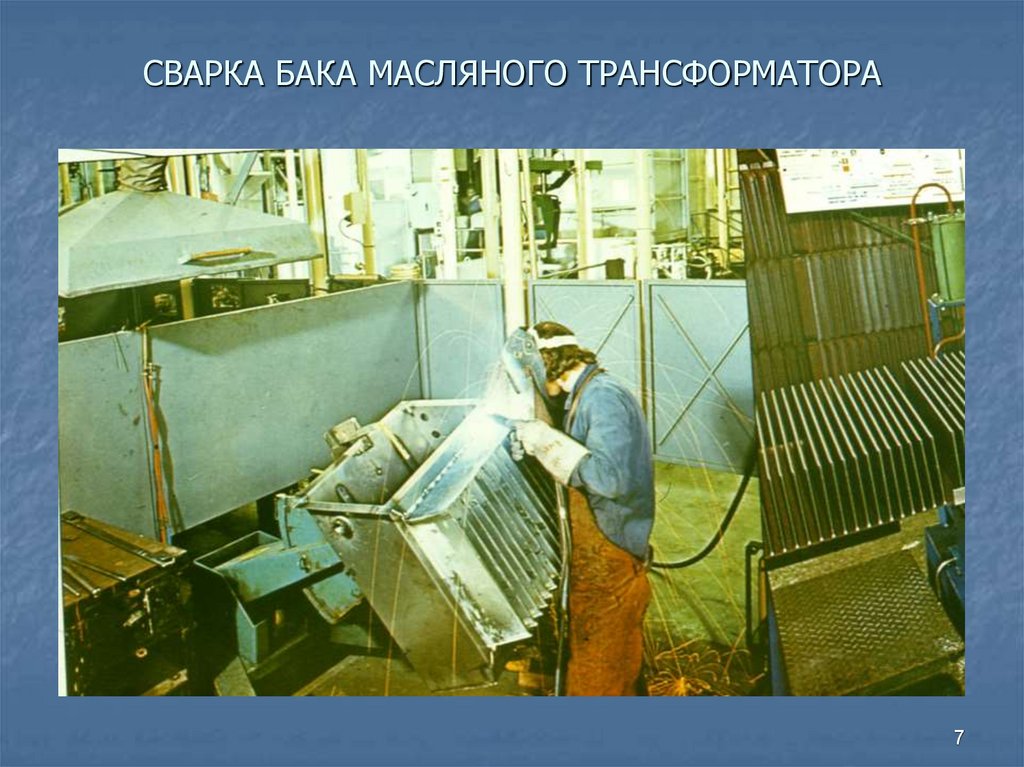

7. СВАРКА БАКА МАСЛЯНОГО ТРАНСФОРМАТОРА
7

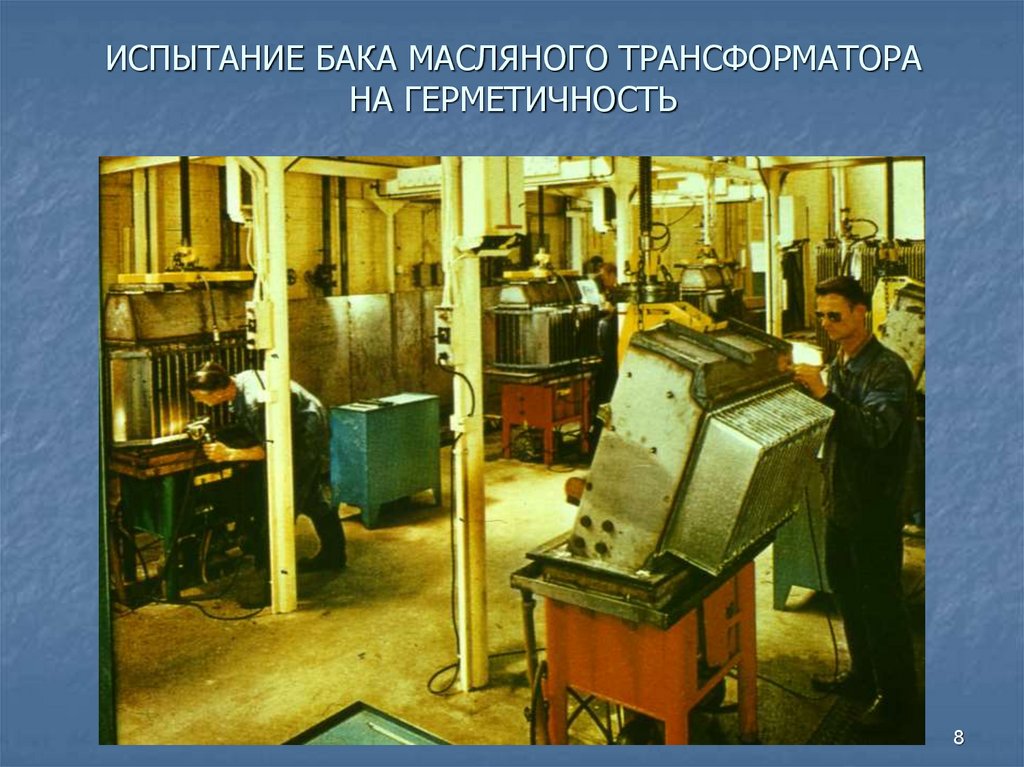

8. ИСПЫТАНИЕ БАКА МАСЛЯНОГО ТРАНСФОРМАТОРА НА ГЕРМЕТИЧНОСТЬ
8

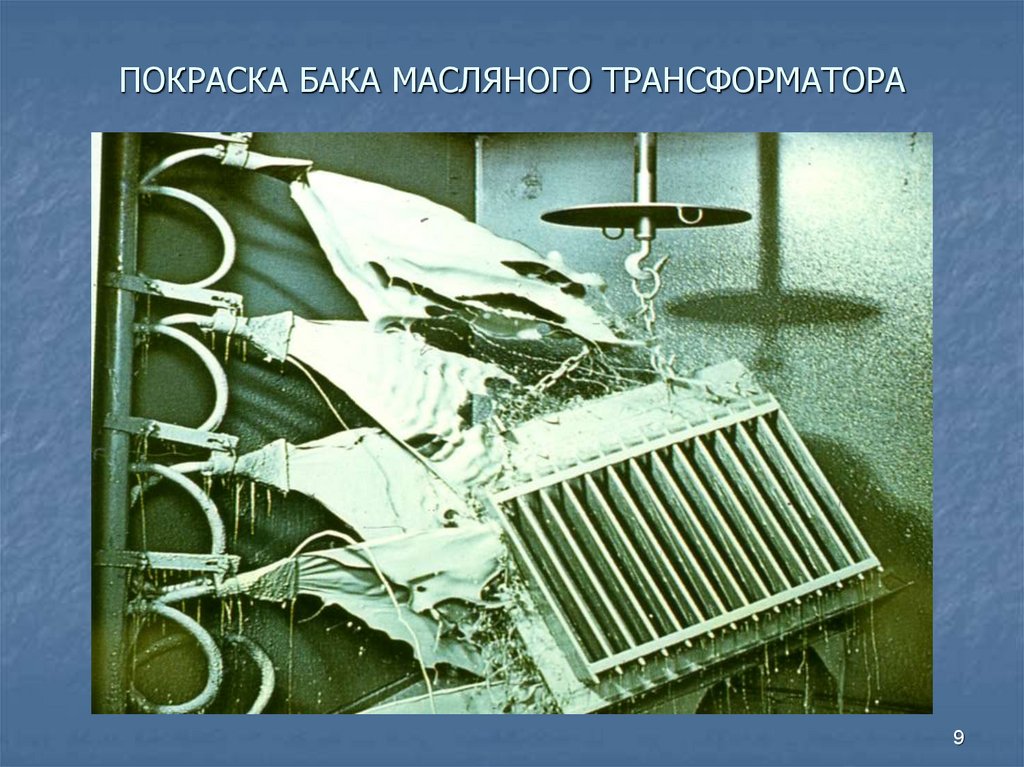

9. ПОКРАСКА БАКА МАСЛЯНОГО ТРАНСФОРМАТОРА
9

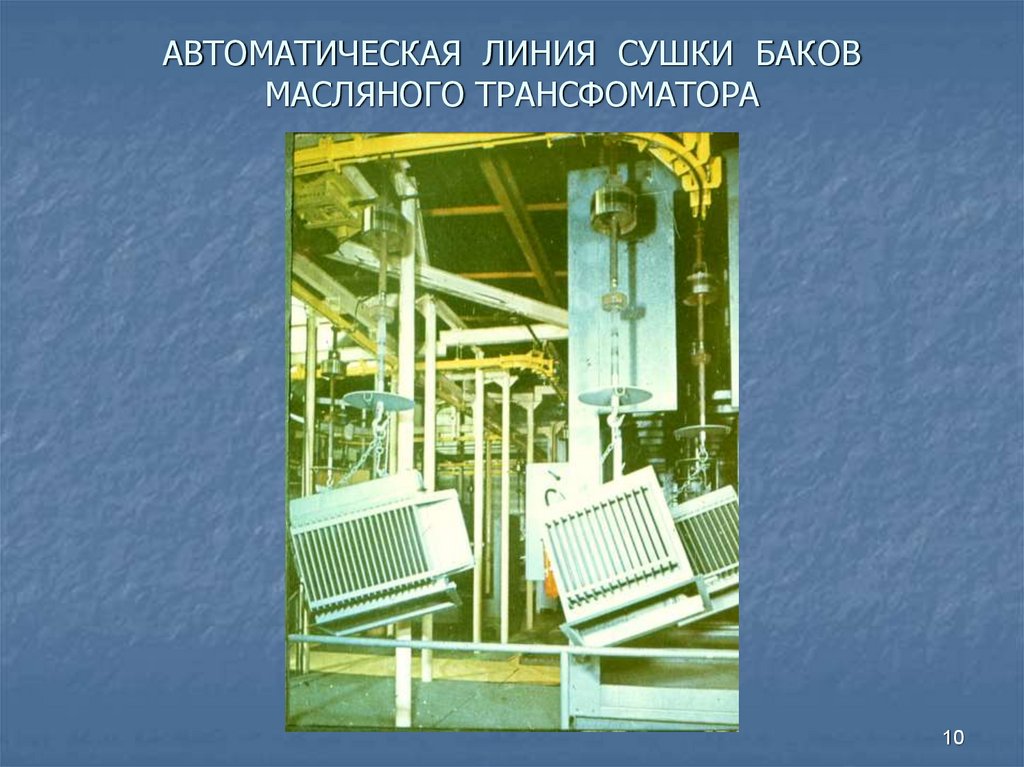

10. АВТОМАТИЧЕСКАЯ ЛИНИЯ CУШКИ БАКОВ МАСЛЯНОГО ТРАНСФОМАТОРА
10

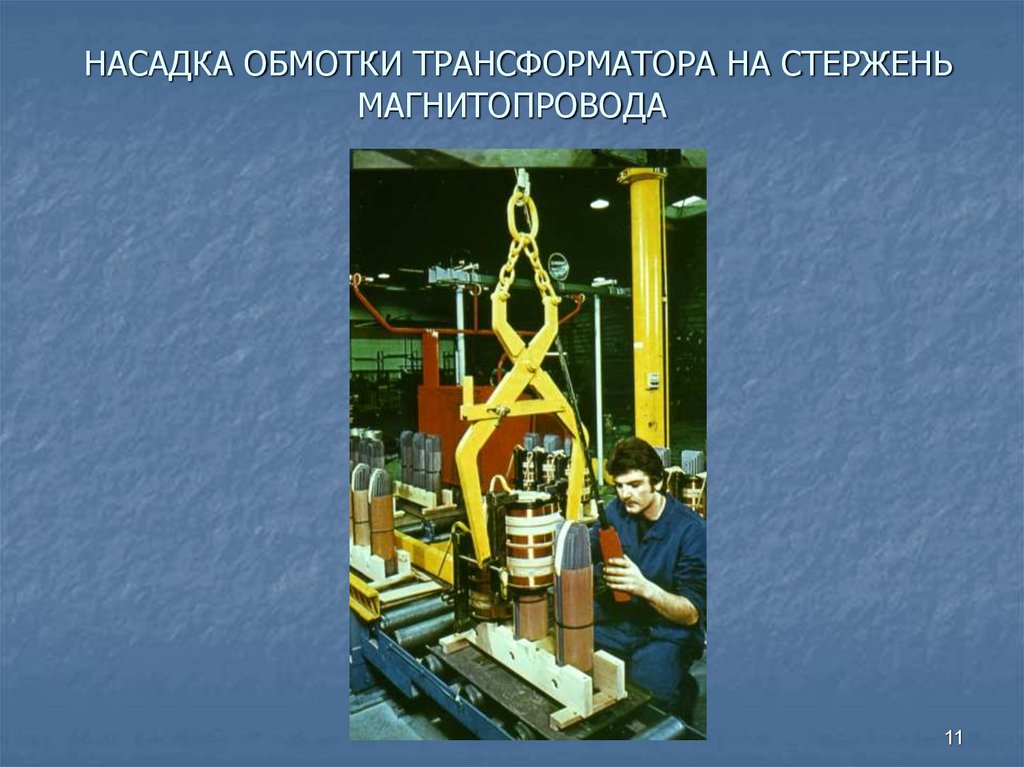

11. НАСАДКА ОБМОТКИ ТРАНСФОРМАТОРА НА СТЕРЖЕНЬ МАГНИТОПРОВОДА
11

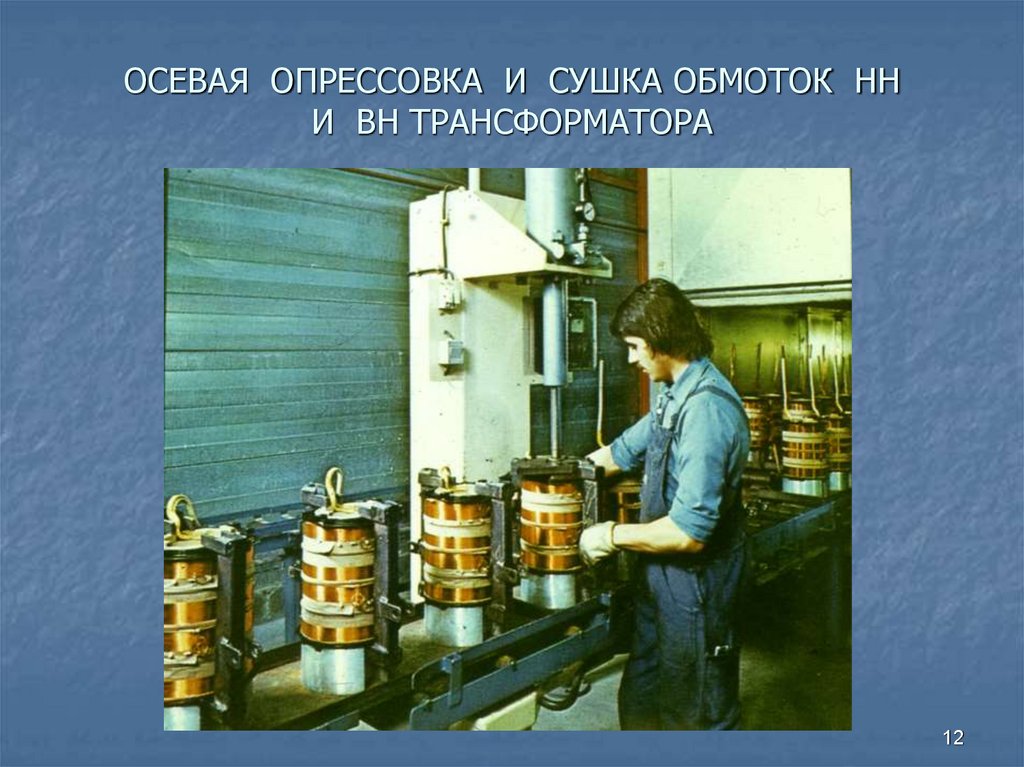

12. ОСЕВАЯ ОПРЕССОВКА И СУШКА ОБМОТОК НН И ВН ТРАНСФОРМАТОРА
12

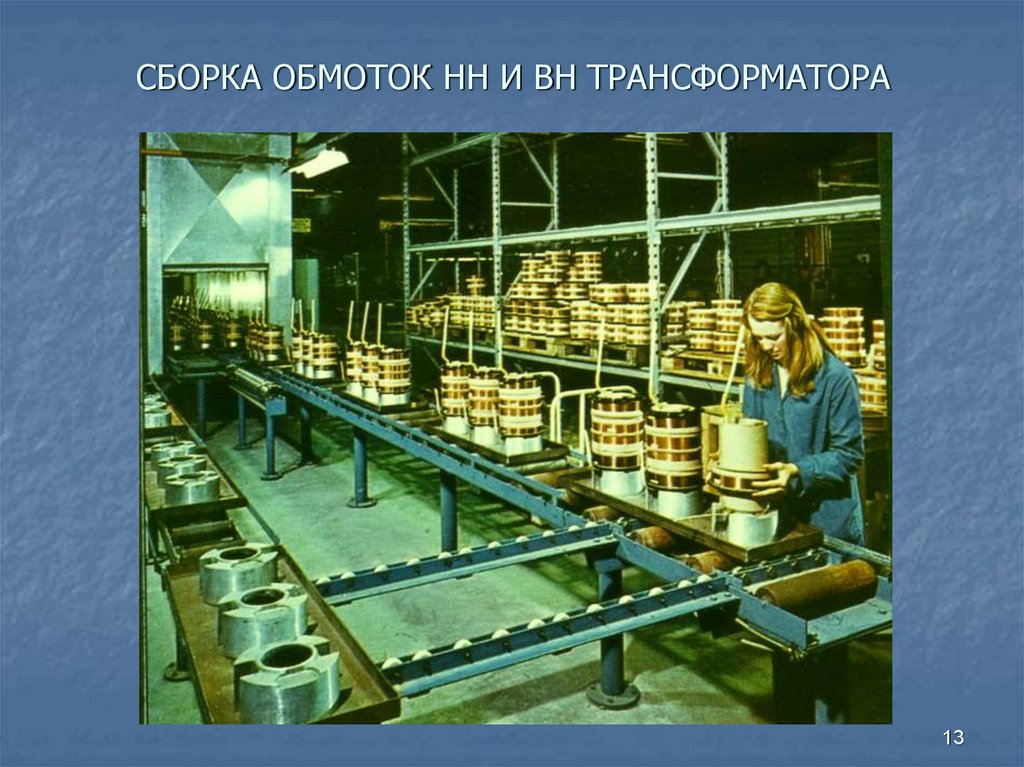

13. СБОРКА ОБМОТОК НН И ВН ТРАНСФОРМАТОРА
13

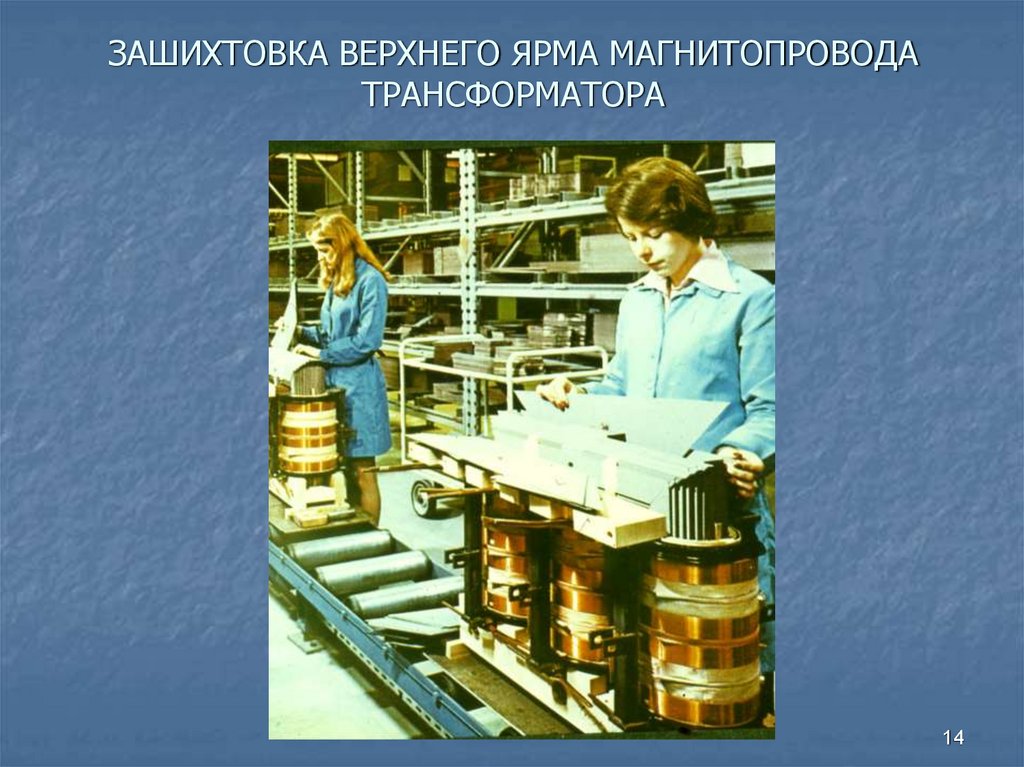

14. ЗАШИХТОВКА ВЕРХНЕГО ЯРМА МАГНИТОПРОВОДА ТРАНСФОРМАТОРА
14

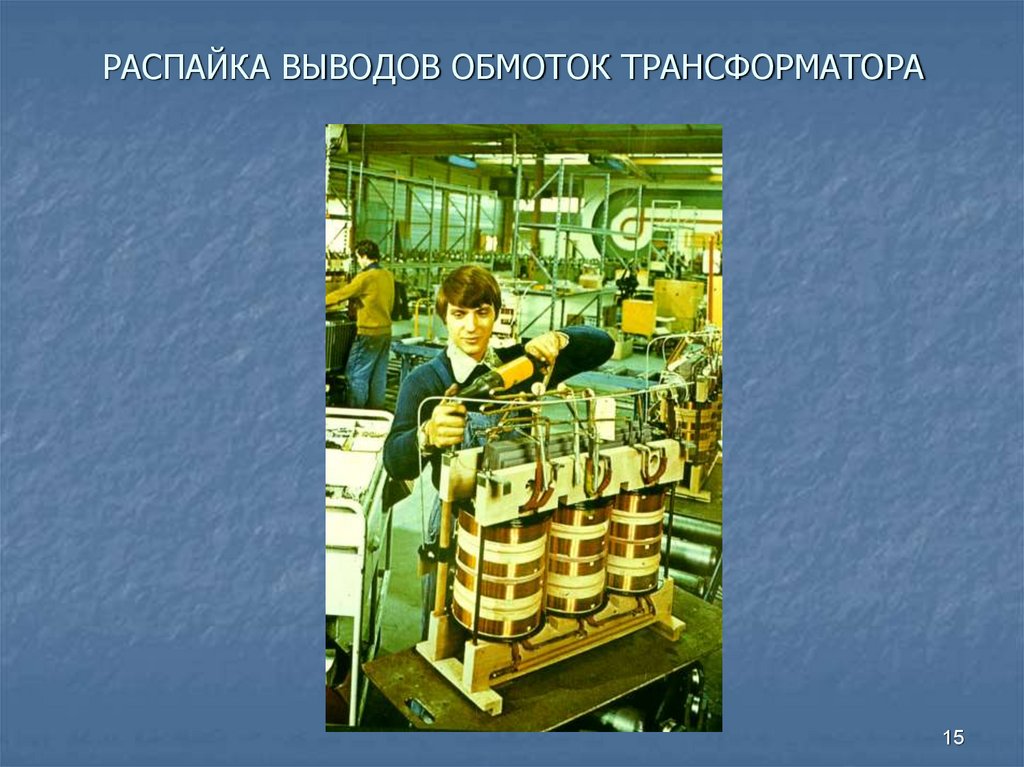

15. РАСПАЙКА ВЫВОДОВ ОБМОТОК ТРАНСФОРМАТОРА
15

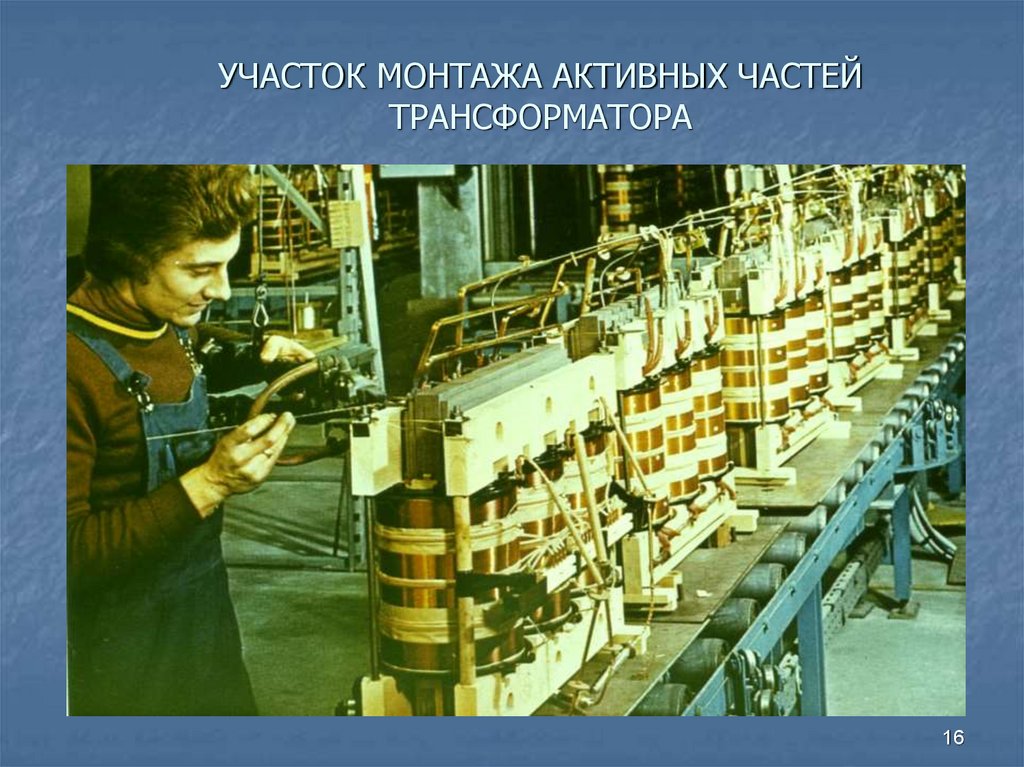

16. УЧАСТОК МОНТАЖА АКТИВНЫХ ЧАСТЕЙ ТРАНСФОРМАТОРА
16

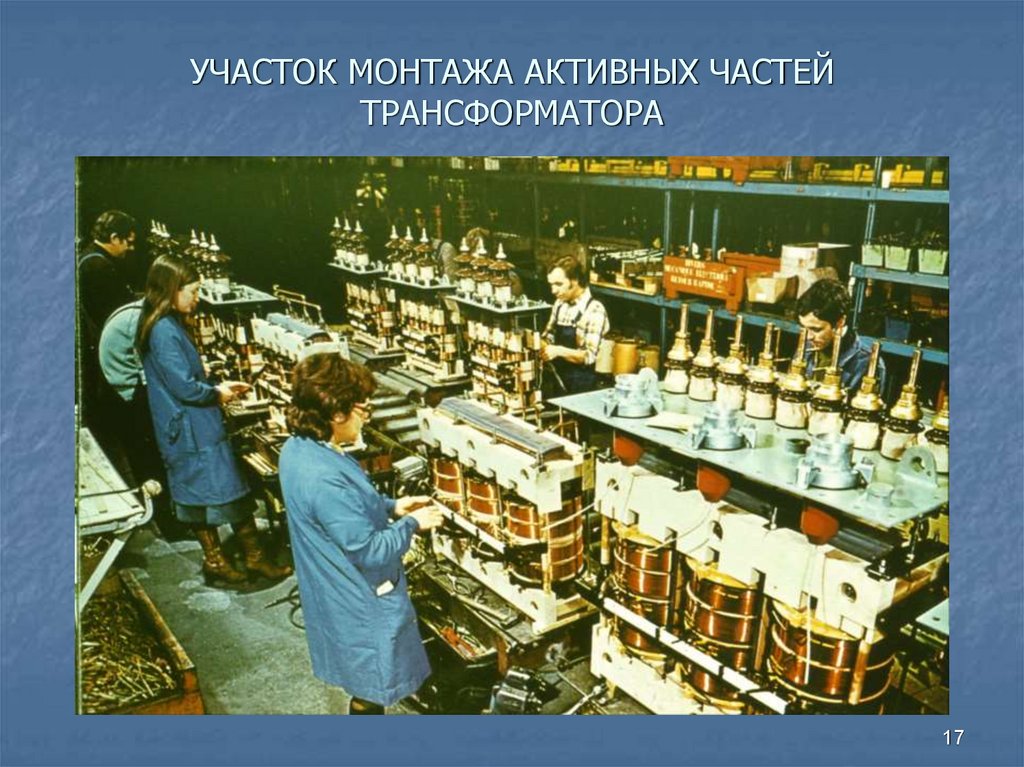

17. УЧАСТОК МОНТАЖА АКТИВНЫХ ЧАСТЕЙ ТРАНСФОРМАТОРА
17

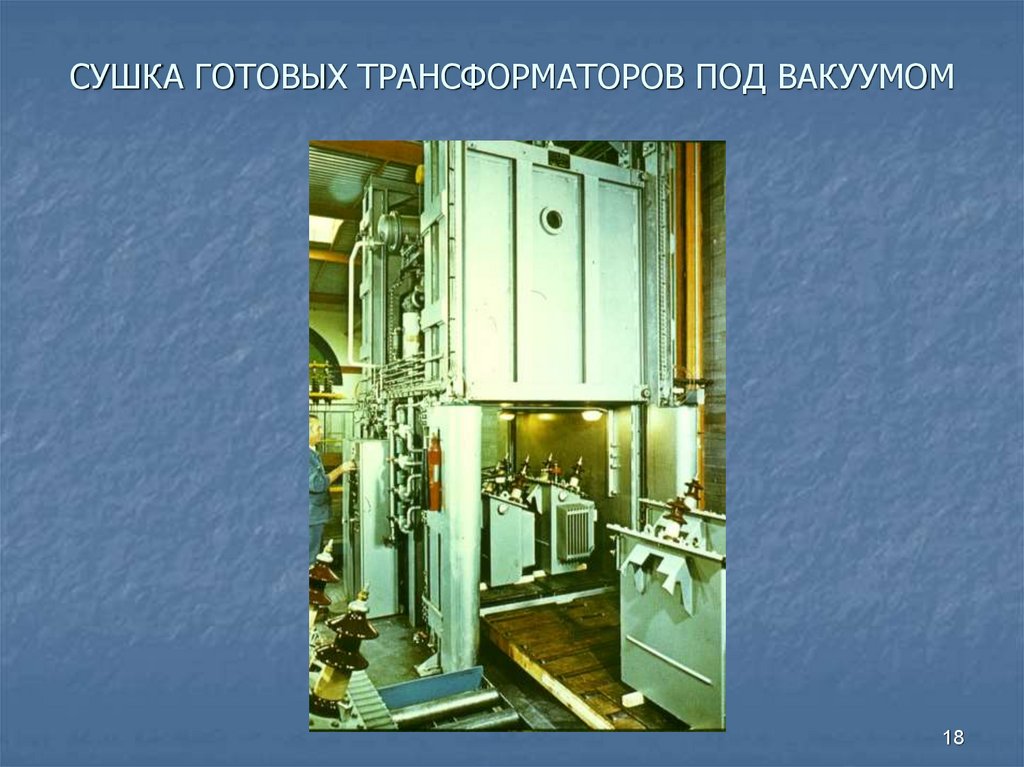

18. СУШКА ГОТОВЫХ ТРАНСФОРМАТОРОВ ПОД ВАКУУМОМ
18

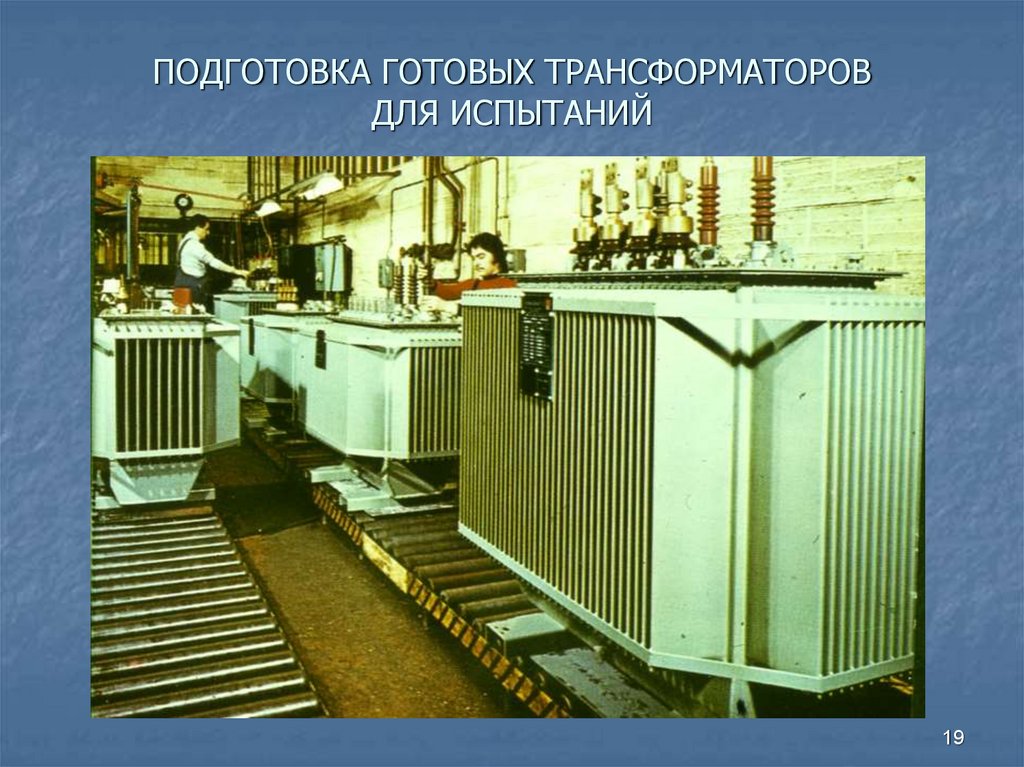

19. ПОДГОТОВКА ГОТОВЫХ ТРАНСФОРМАТОРОВ ДЛЯ ИСПЫТАНИЙ
19

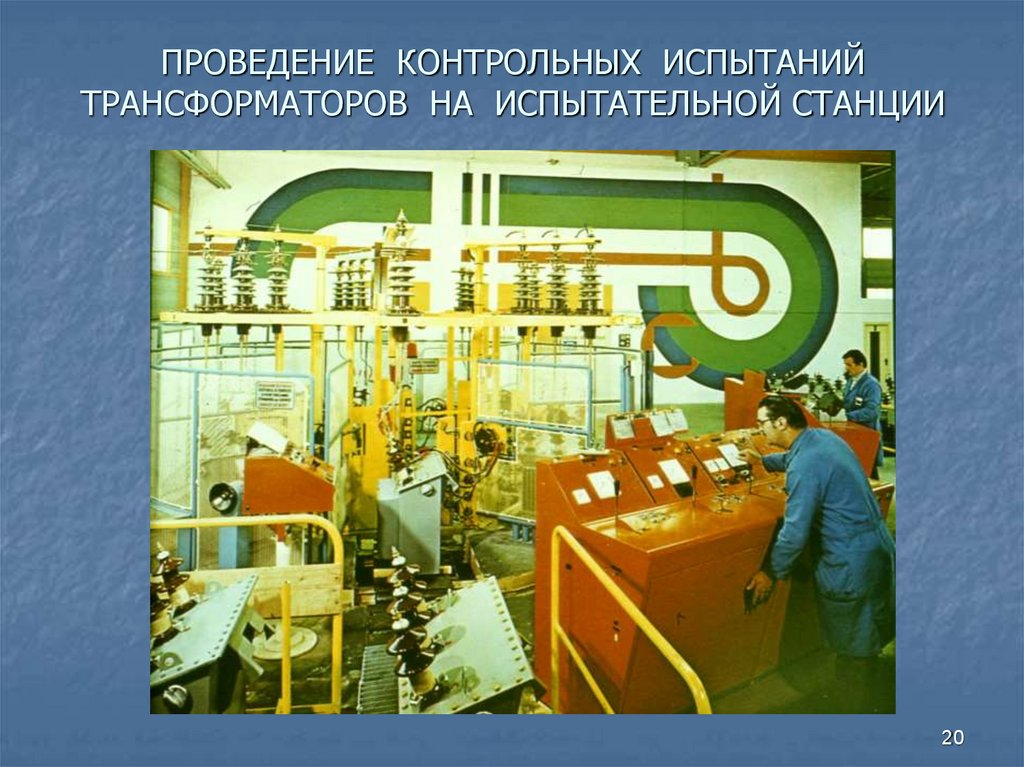

20. ПРОВЕДЕНИЕ КОНТРОЛЬНЫХ ИСПЫТАНИЙ ТРАНСФОРМАТОРОВ НА ИСПЫТАТЕЛЬНОЙ СТАНЦИИ
20

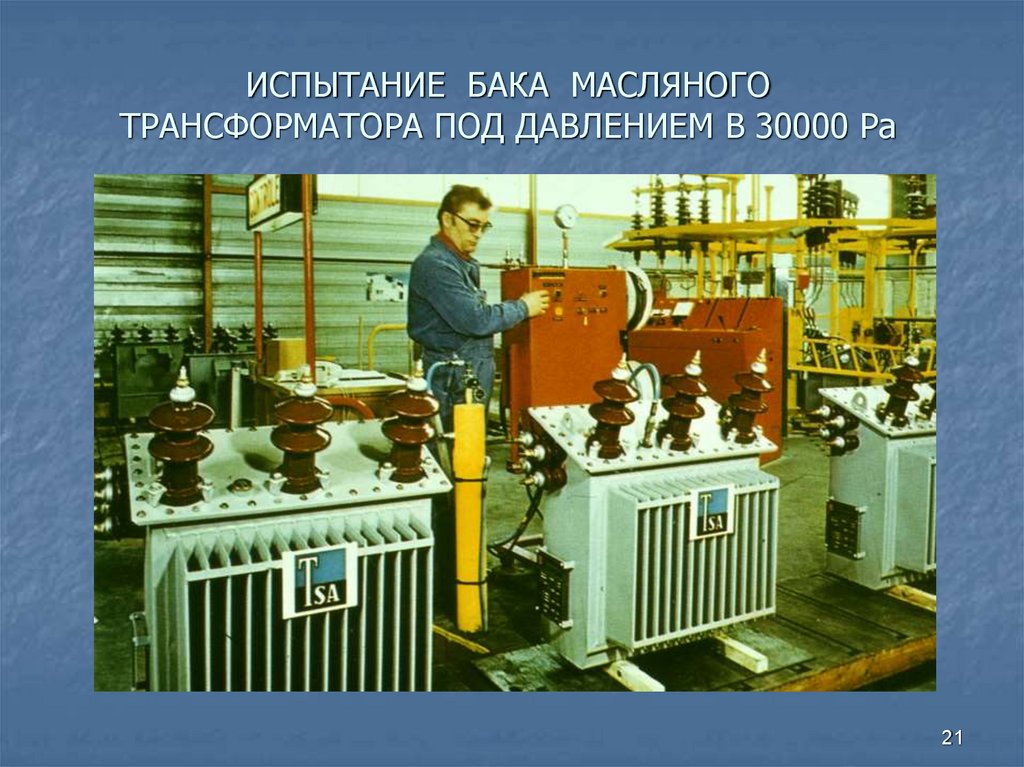

21. ИСПЫТАНИЕ БАКА МАСЛЯНОГО ТРАНСФОРМАТОРА ПОД ДАВЛЕНИЕМ В 30000 Ра
21

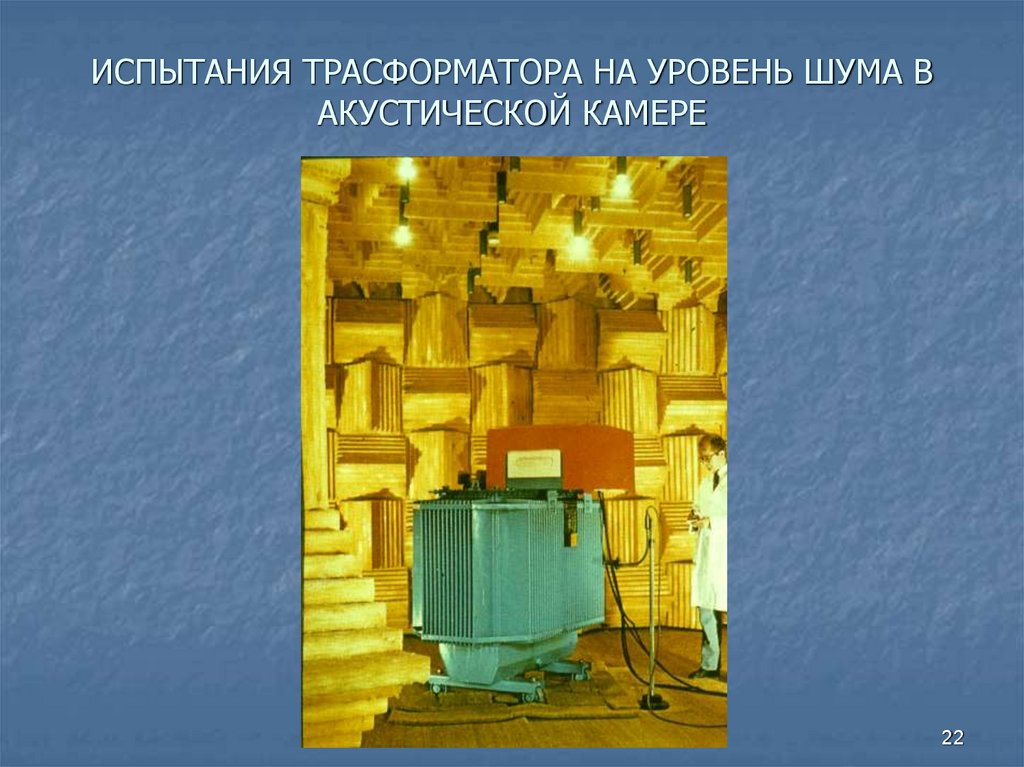

22. ИСПЫТАНИЯ ТРАСФОРМАТОРА НА УРОВЕНЬ ШУМА В АКУСТИЧЕСКОЙ КАМЕРЕ
22

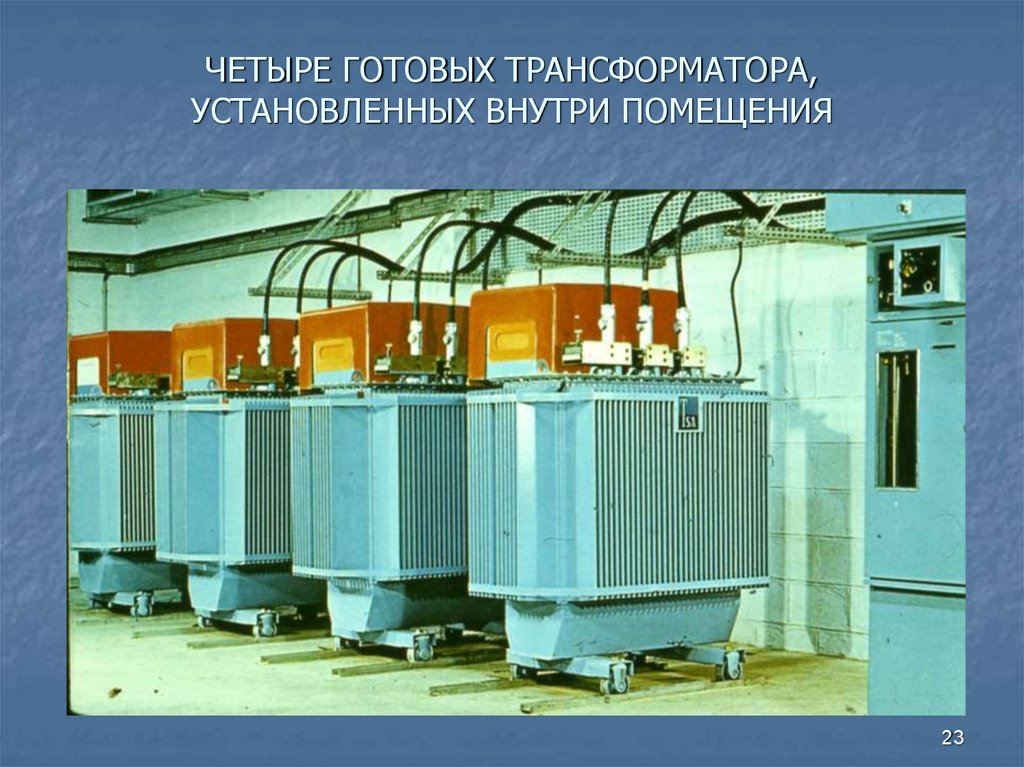

23. ЧЕТЫРЕ ГОТОВЫХ ТРАНСФОРМАТОРА, УСТАНОВЛЕННЫХ ВНУТРИ ПОМЕЩЕНИЯ
23

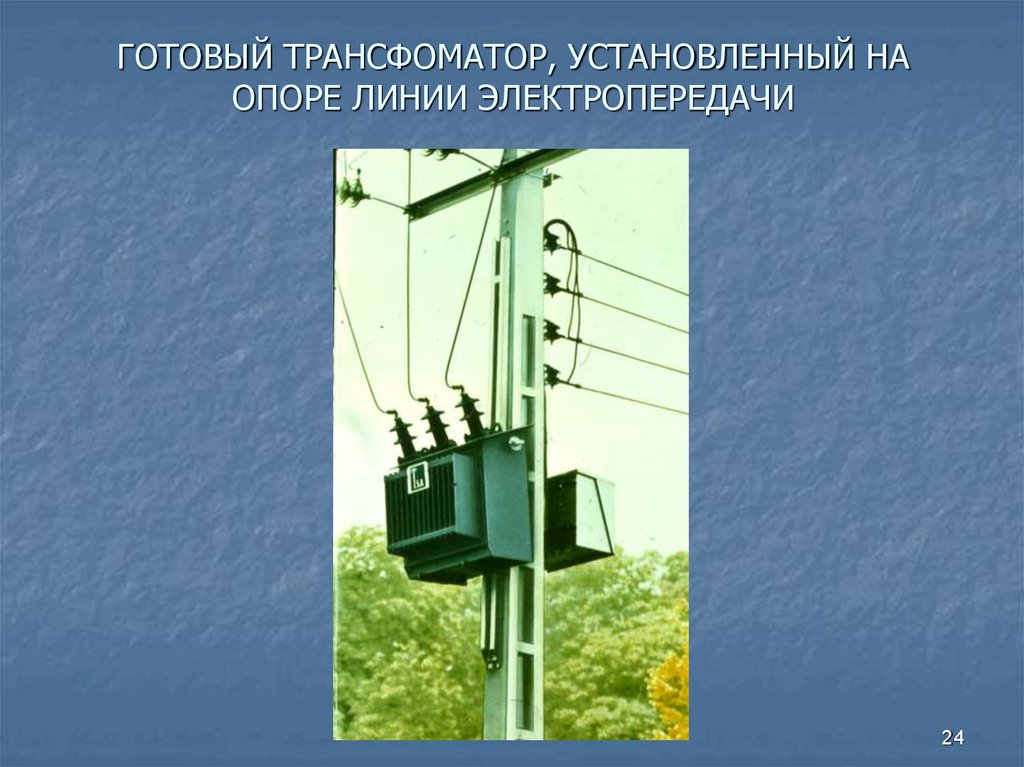

24. ГОТОВЫЙ ТРАНСФОМАТОР, УСТАНОВЛЕННЫЙ НА ОПОРЕ ЛИНИИ ЭЛЕКТРОПЕРЕДАЧИ
24

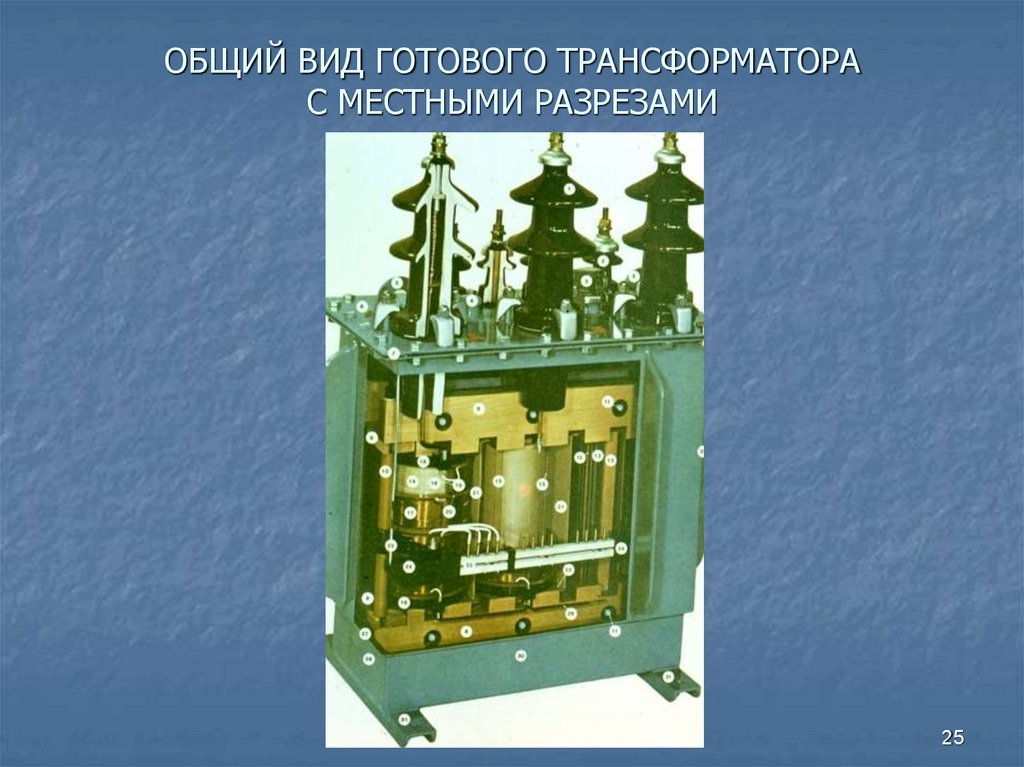

25. ОБЩИЙ ВИД ГОТОВОГО ТРАНСФОРМАТОРА С МЕСТНЫМИ РАЗРЕЗАМИ
25

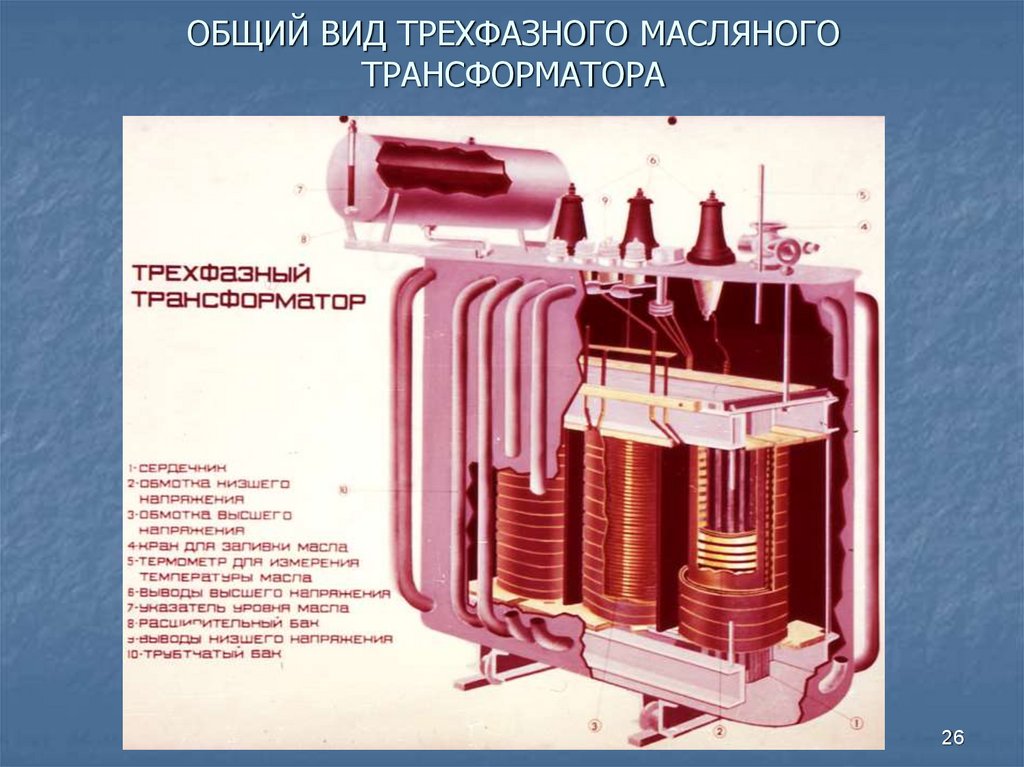

26. ОБЩИЙ ВИД ТРЕХФАЗНОГО МАСЛЯНОГО ТРАНСФОРМАТОРА
26

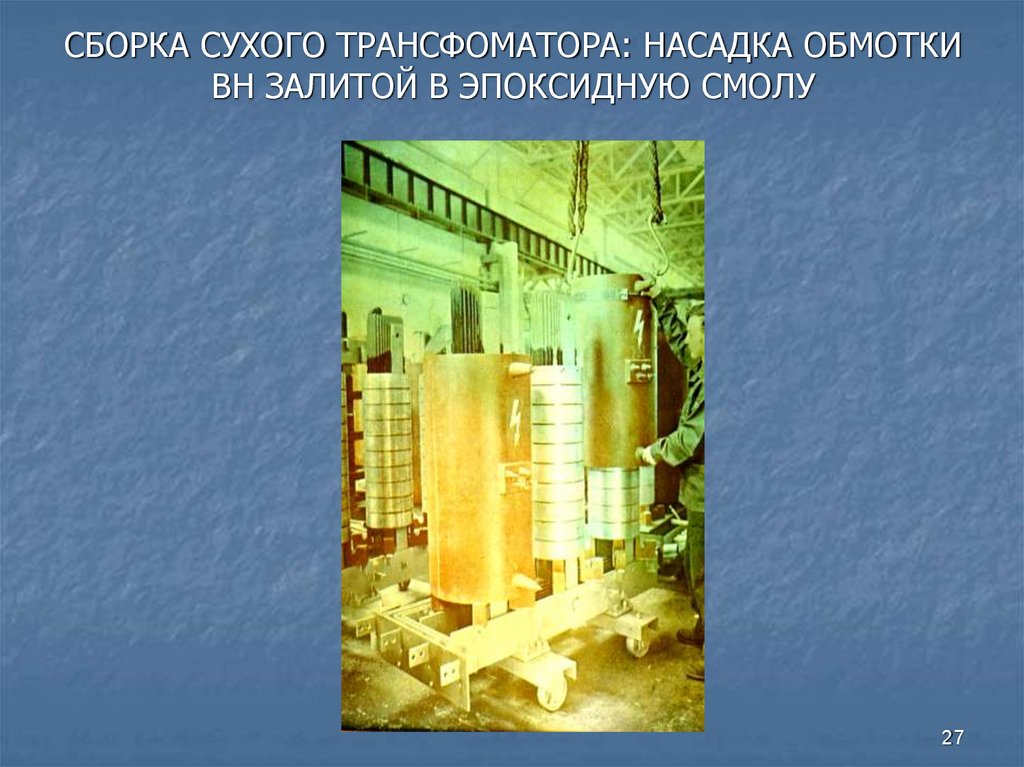

27. СБОРКА СУХОГО ТРАНСФОМАТОРА: НАСАДКА ОБМОТКИ ВН ЗАЛИТОЙ В ЭПОКСИДНУЮ СМОЛУ
27

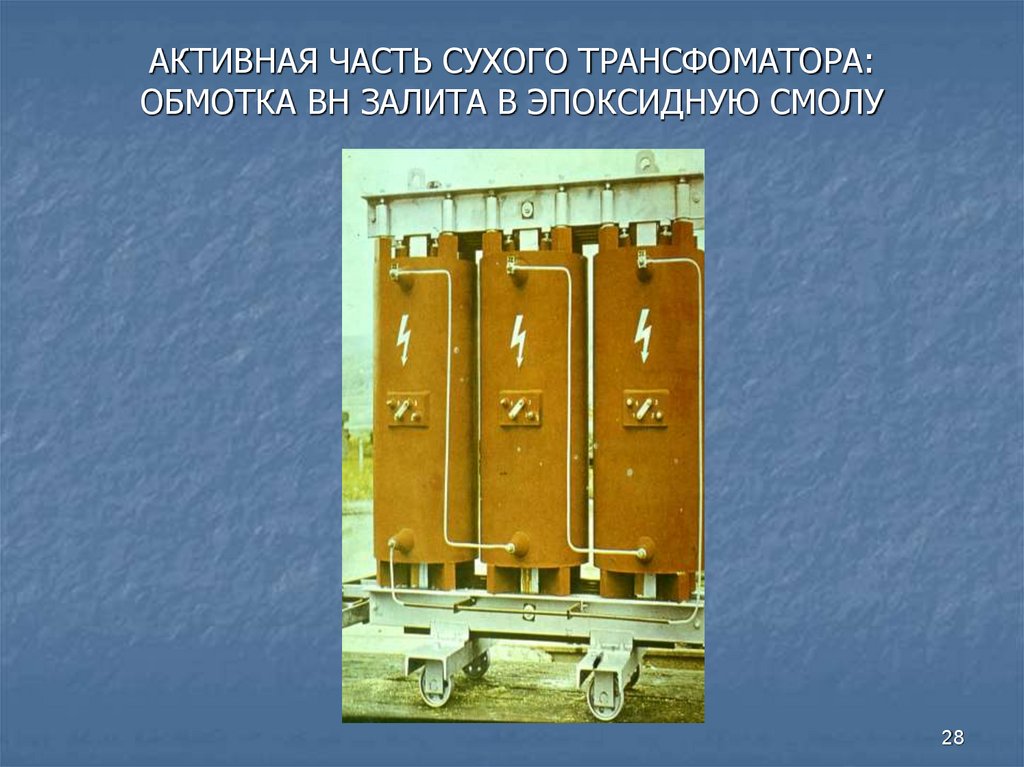

28. АКТИВНАЯ ЧАСТЬ СУХОГО ТРАНСФОМАТОРА: ОБМОТКА ВН ЗАЛИТA В ЭПОКСИДНУЮ СМОЛУ
28

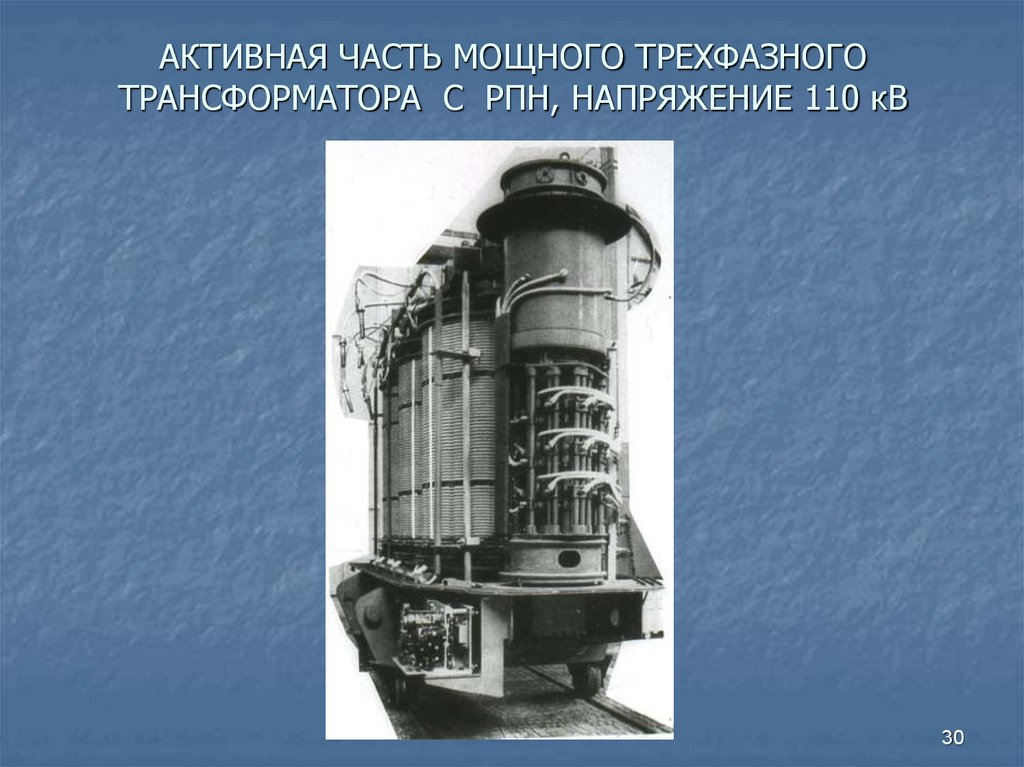

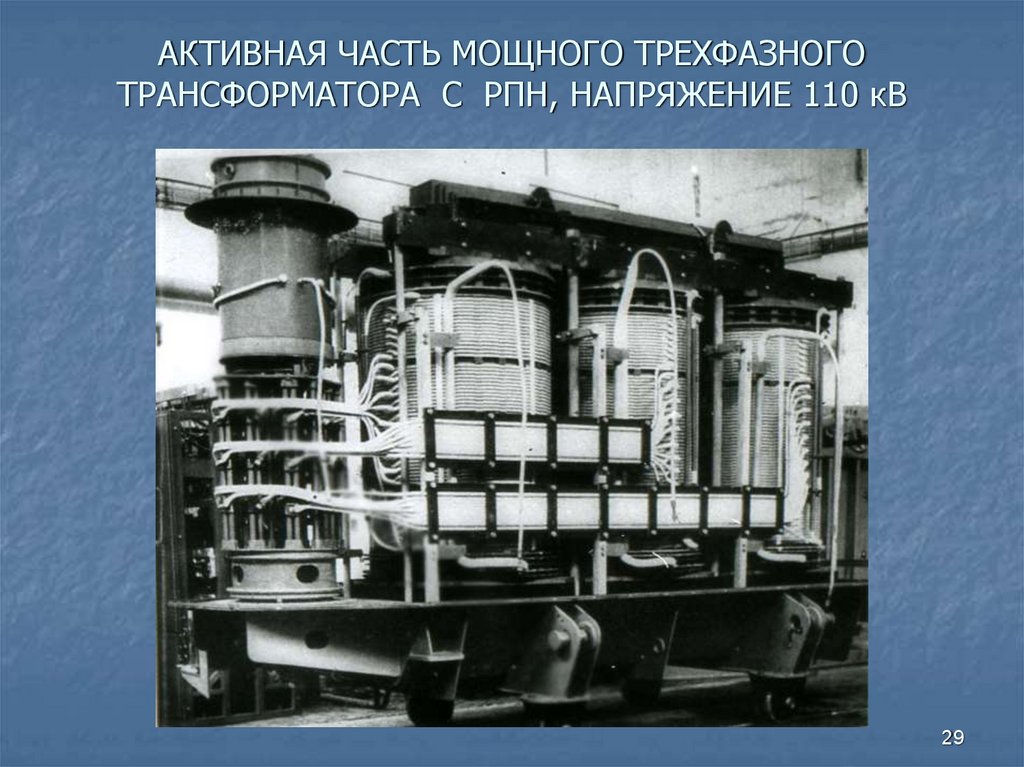

29. АКТИВНАЯ ЧАСТЬ МОЩНОГО ТРЕХФАЗНОГО ТРАНСФОРМАТОРА С РПН, НАПРЯЖЕНИЕ 110 кВ
29
30. АКТИВНАЯ ЧАСТЬ МОЩНОГО ТРЕХФАЗНОГО ТРАНСФОРМАТОРА С РПН, НАПРЯЖЕНИЕ 110 кВ
30

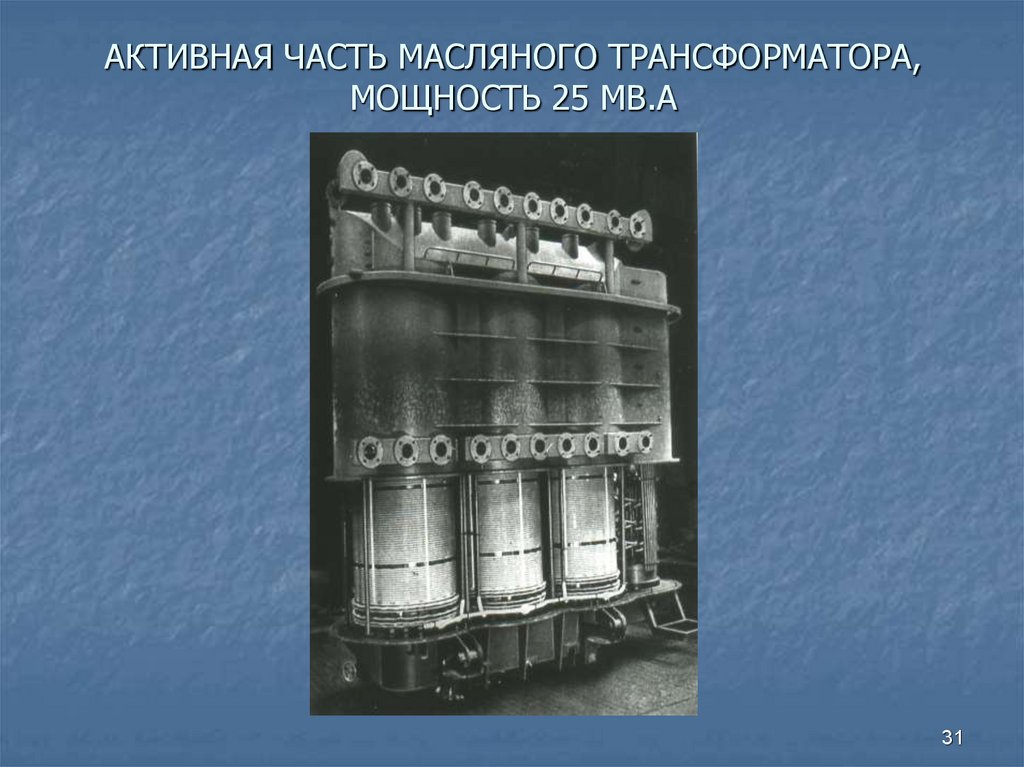

31. АКТИВНАЯ ЧАСТЬ МАСЛЯНОГО ТРАНСФОРМАТОРА, МОЩНОСТЬ 25 МВ.А
31

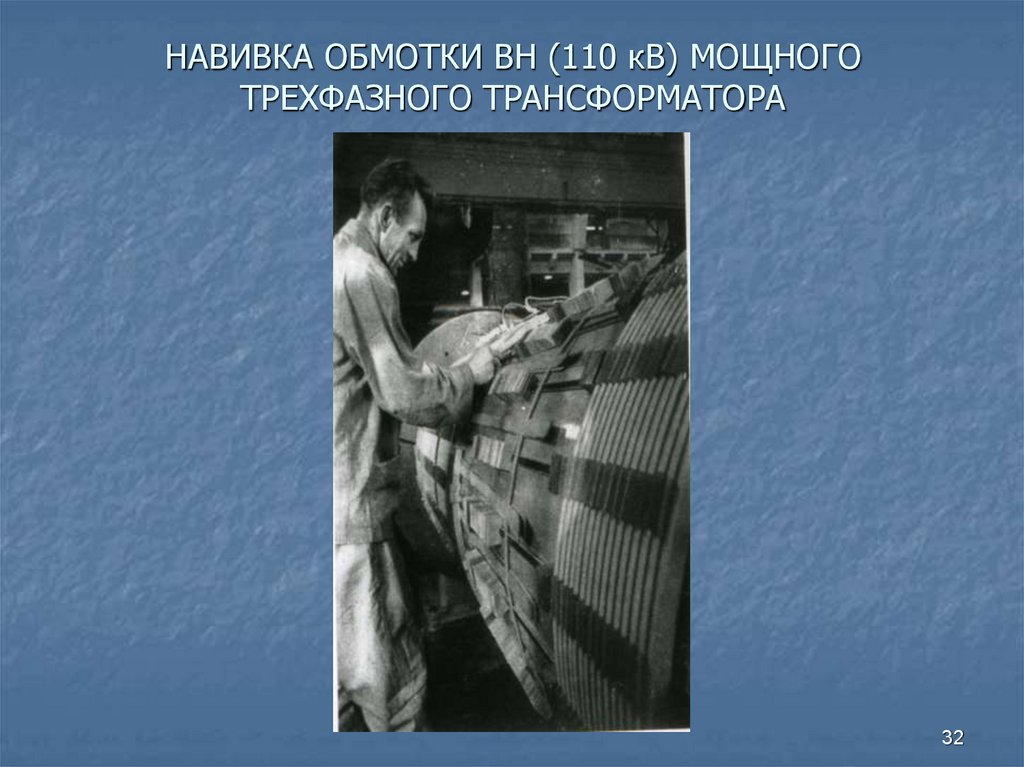

32. НАВИВКА ОБМОТКИ ВН (110 кВ) МОЩНОГО ТРЕХФАЗНОГО ТРАНСФОРМАТОРА
32

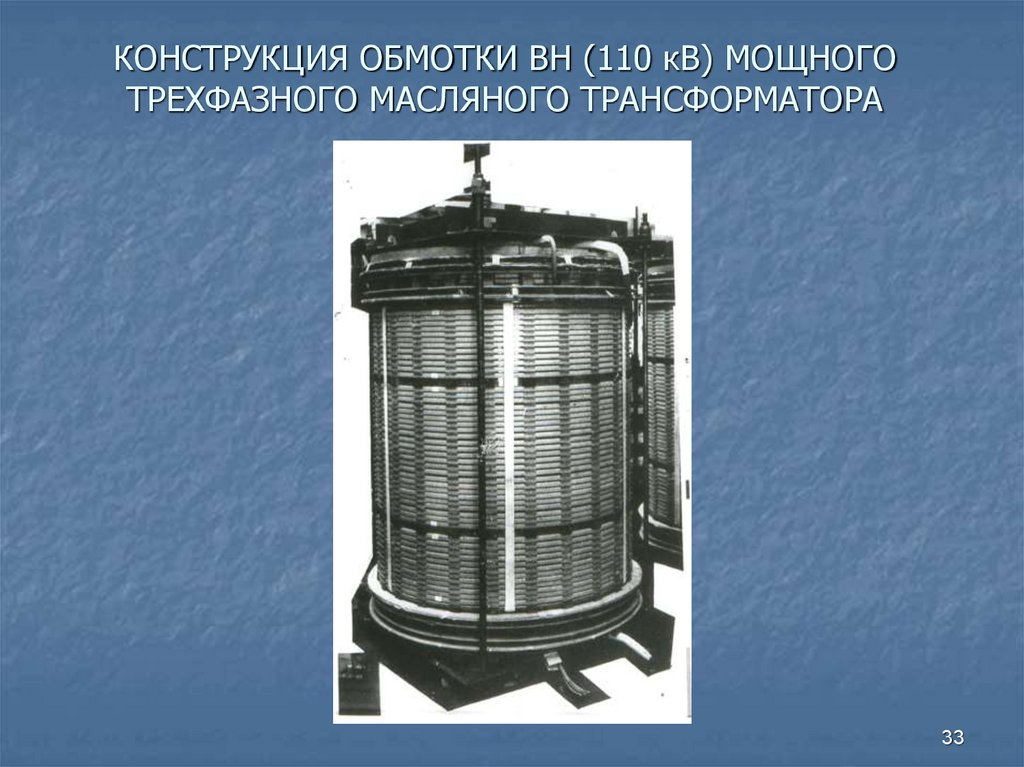

33. КОНСТРУКЦИЯ ОБМОТКИ ВН (110 кВ) МОЩНОГО ТРЕХФАЗНОГО МАСЛЯНОГО ТРАНСФОРМАТОРА
33

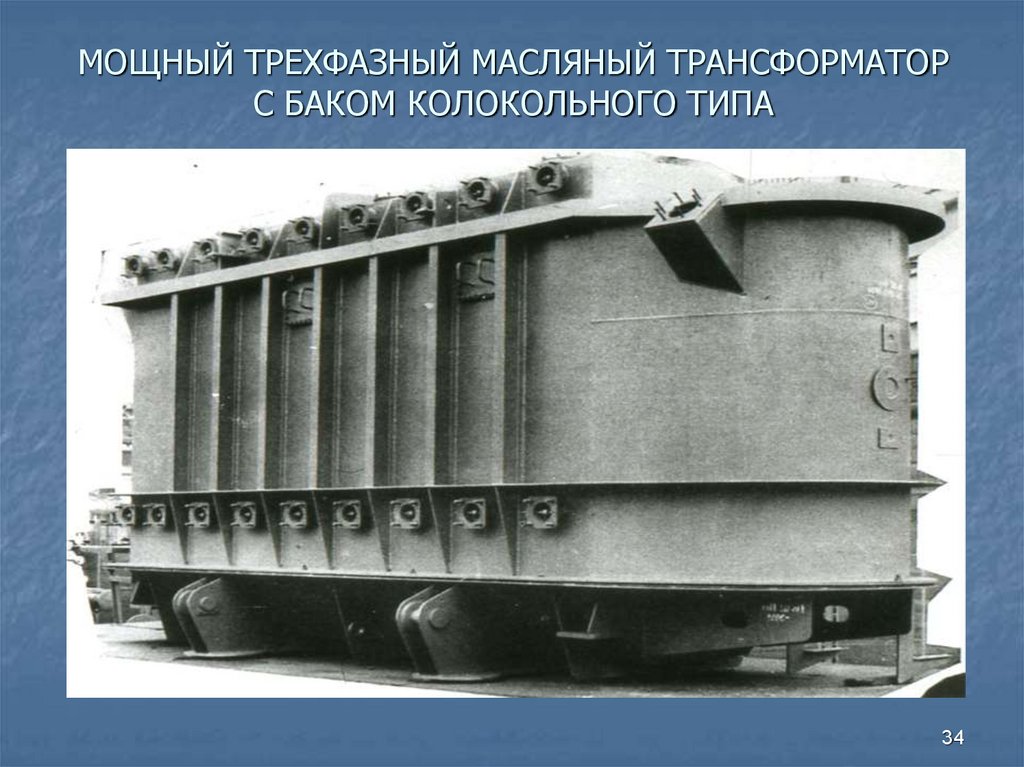

34. МОЩНЫЙ ТРЕХФАЗНЫЙ МАСЛЯНЫЙ ТРАНСФОРМАТОР С БАКОМ КОЛОКОЛЬНОГО ТИПА
34

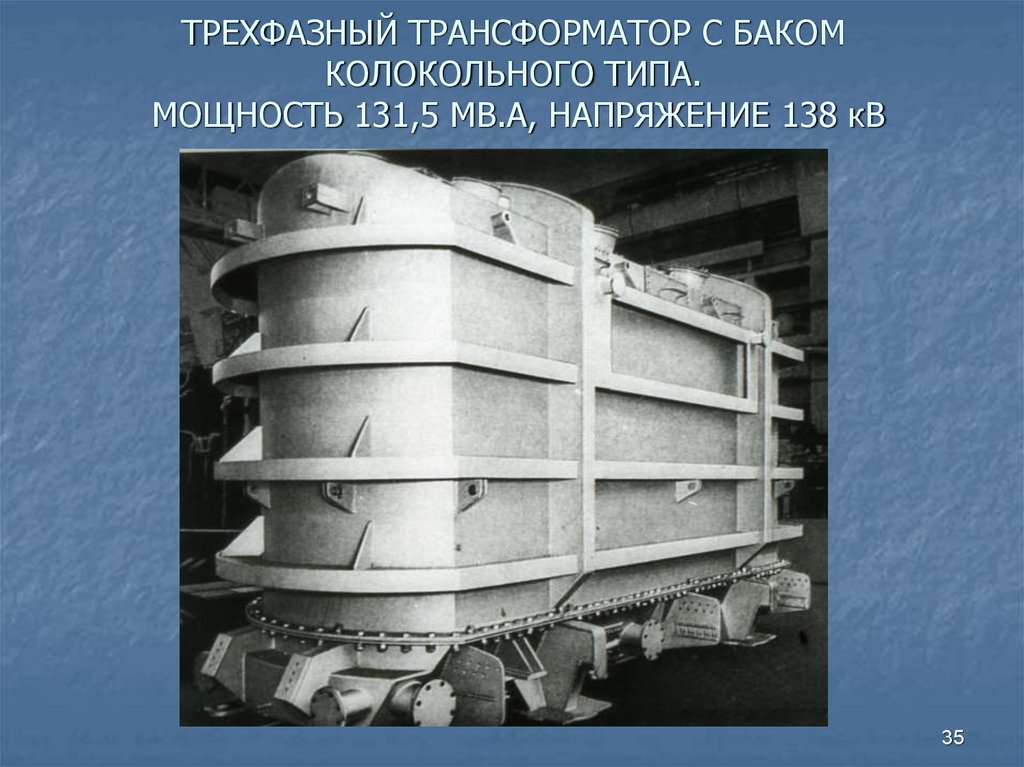

35. ТРЕХФАЗНЫЙ ТРАНСФОРМАТОР С БАКОМ КОЛОКОЛЬНОГО ТИПА. МОЩНОСТЬ 131,5 МВ.А, НАПРЯЖЕНИЕ 138 кВ
35

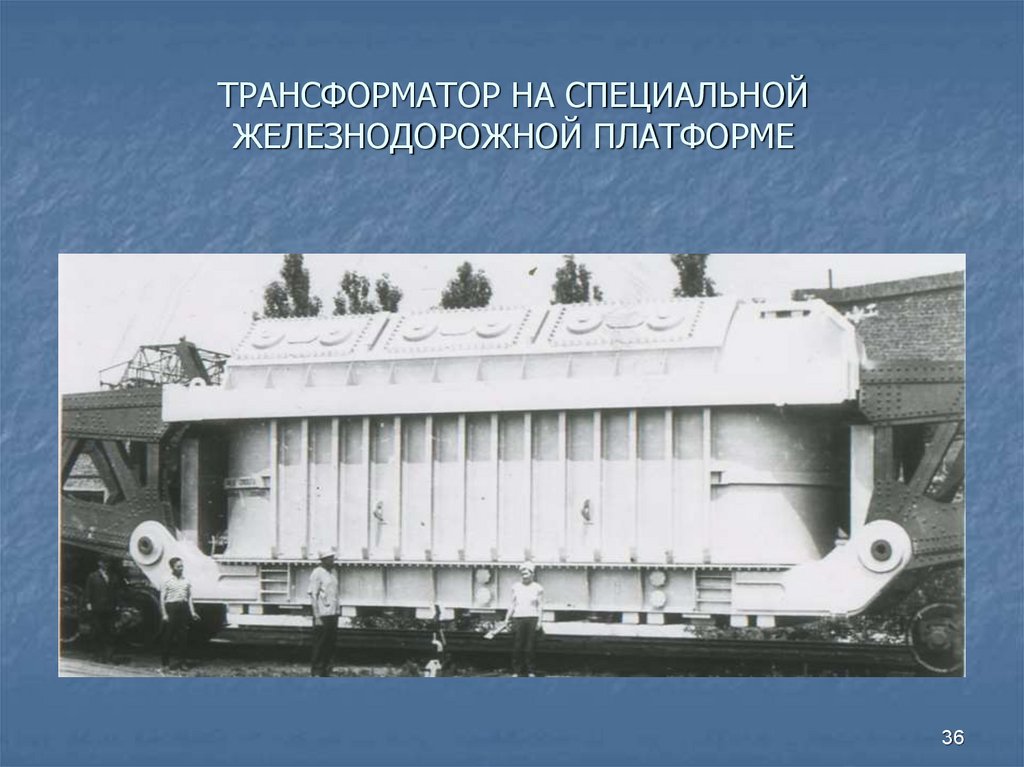

36. ТРАНСФОРМАТОР НА СПЕЦИАЛЬНОЙ ЖЕЛЕЗНОДОРОЖНОЙ ПЛАТФОРМЕ
36

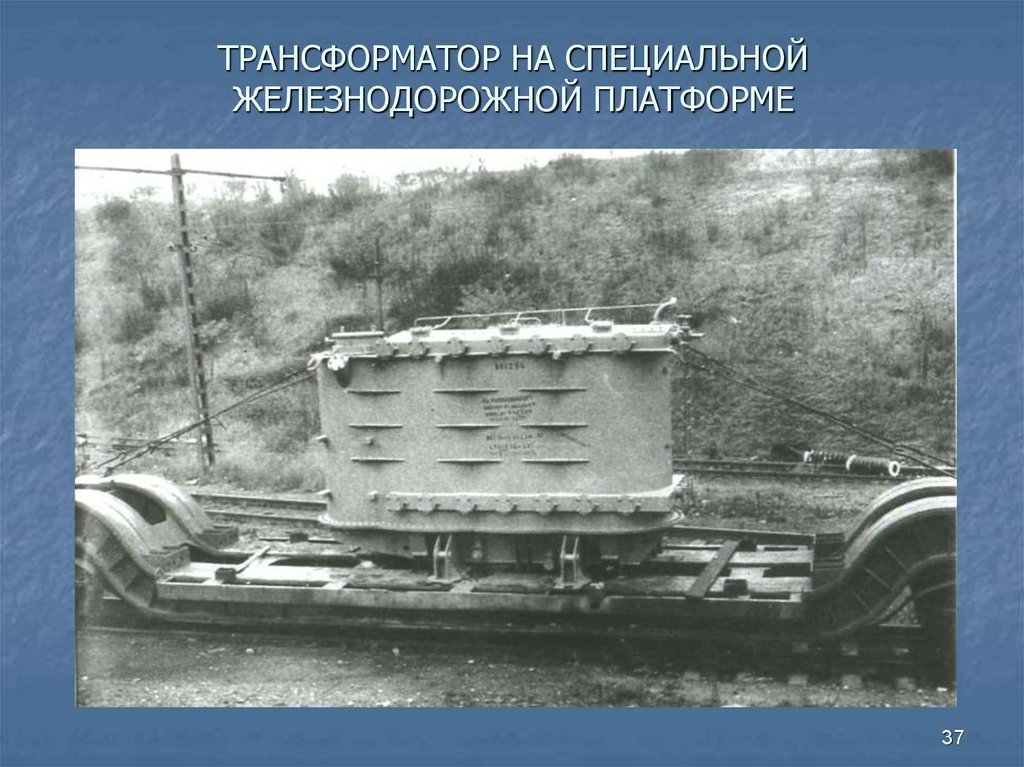

37. ТРАНСФОРМАТОР НА СПЕЦИАЛЬНОЙ ЖЕЛЕЗНОДОРОЖНОЙ ПЛАТФОРМЕ
37

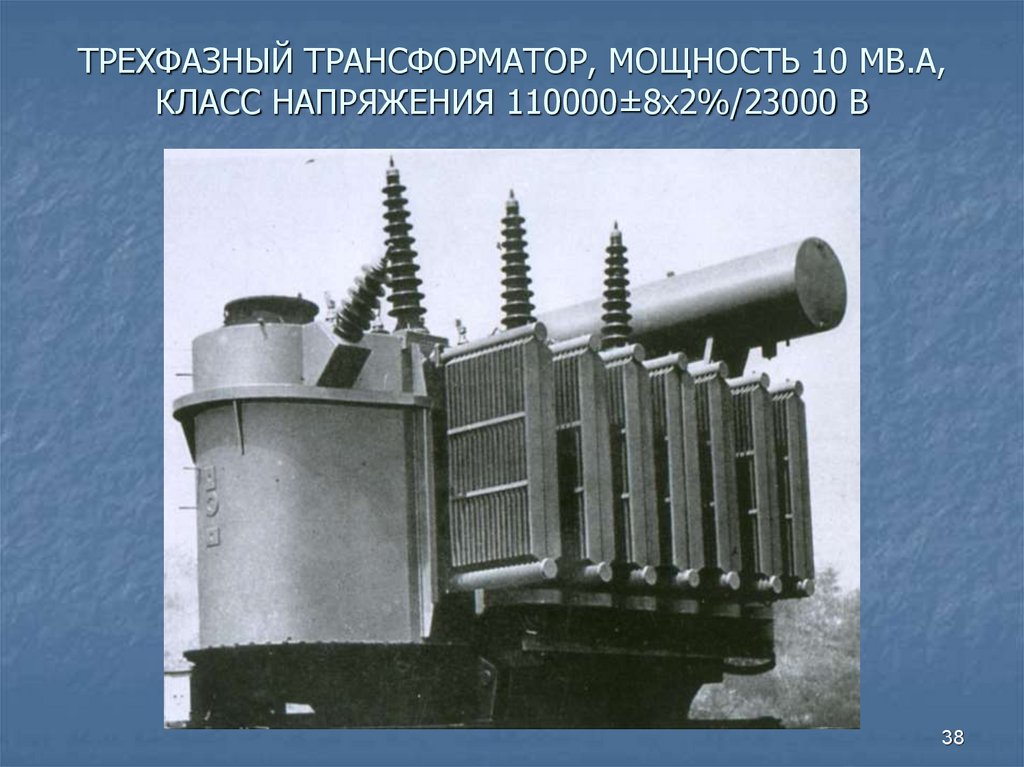

38. ТРЕХФАЗНЫЙ ТРАНСФОРМАТОР, МОЩНОСТЬ 10 МВ.А, КЛАСС НАПРЯЖЕНИЯ 110000±8х2%/23000 В
38

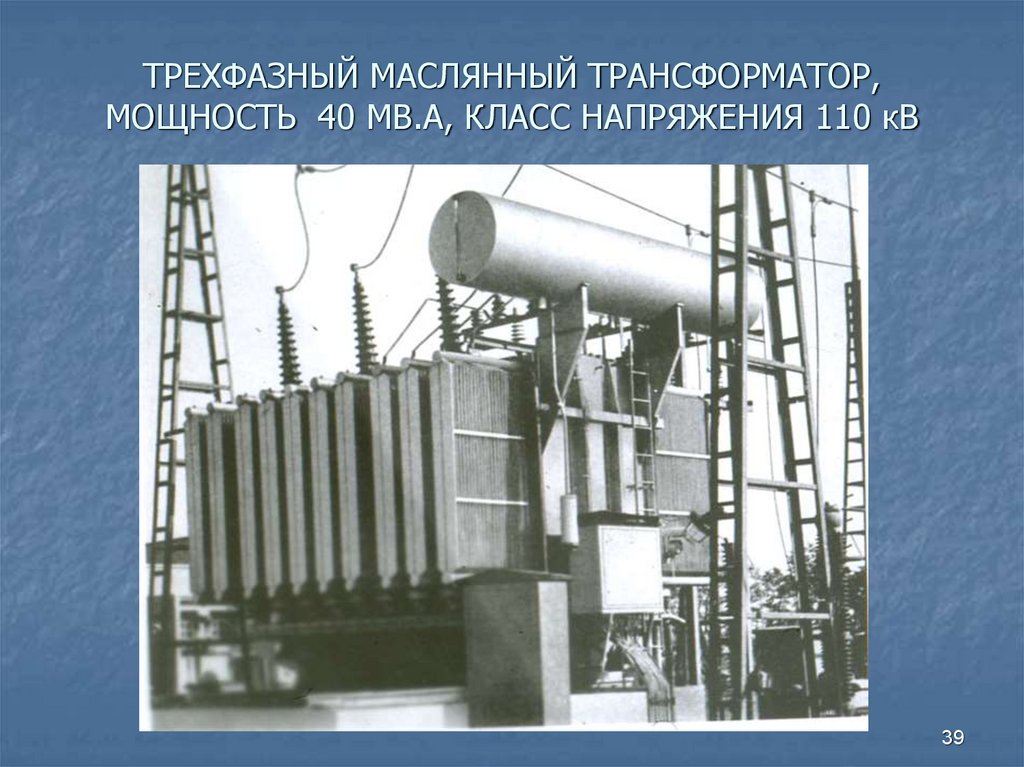

39. ТРЕХФАЗНЫЙ МАСЛЯННЫЙ ТРАНСФОРМАТОР, МОЩНОСТЬ 40 МВ.А, КЛАСС НАПРЯЖЕНИЯ 110 кВ
39

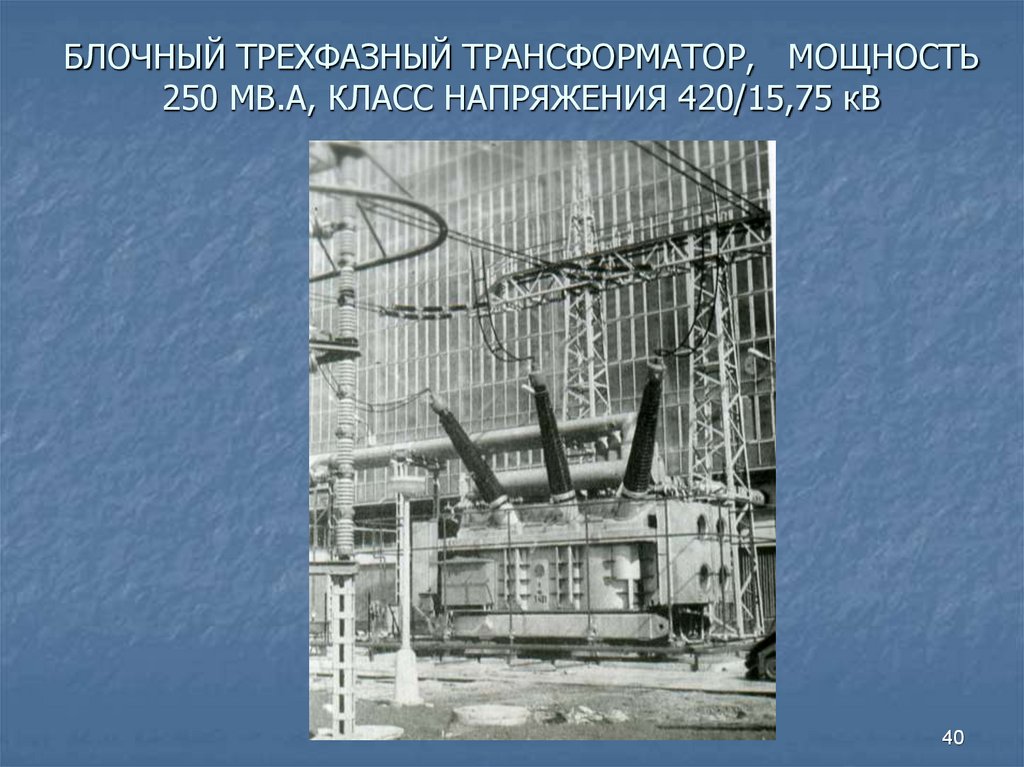

40. БЛОЧНЫЙ ТРЕХФАЗНЫЙ ТРАНСФОРМАТОР, МОЩНОСТЬ 250 МВ.А, КЛАСС НАПРЯЖЕНИЯ 420/15,75 кВ
40

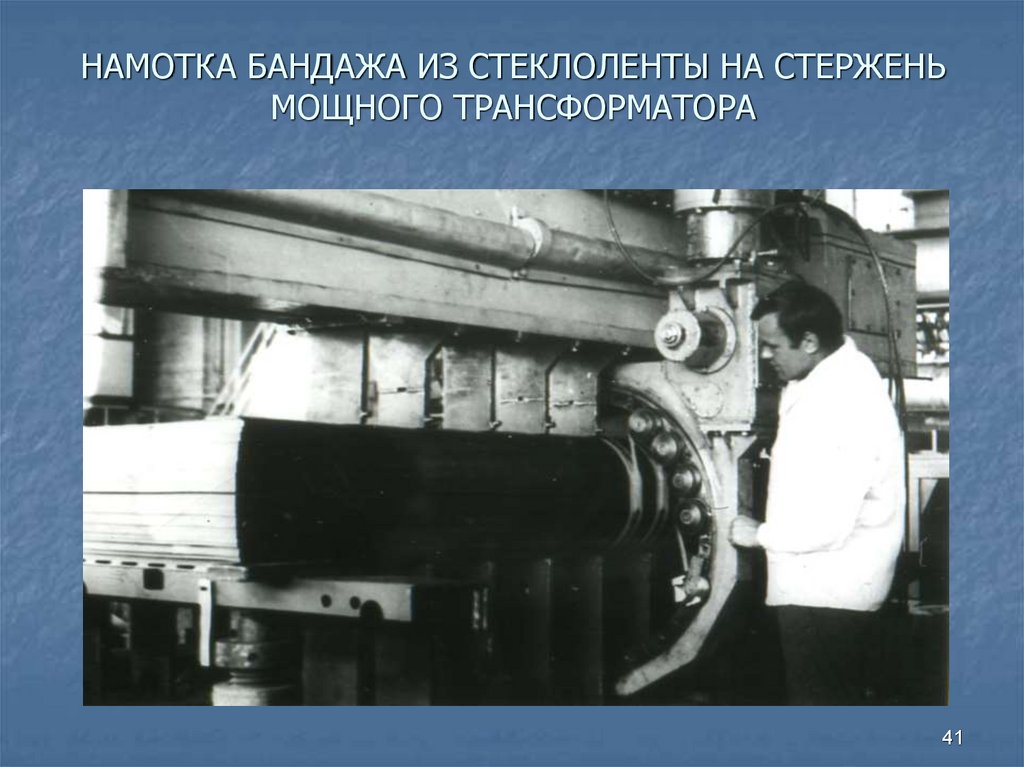

41. НАМОТКА БАНДАЖА ИЗ СТЕКЛОЛЕНТЫ НА СТЕРЖЕНЬ МОЩНОГО ТРАНСФОРМАТОРА
41

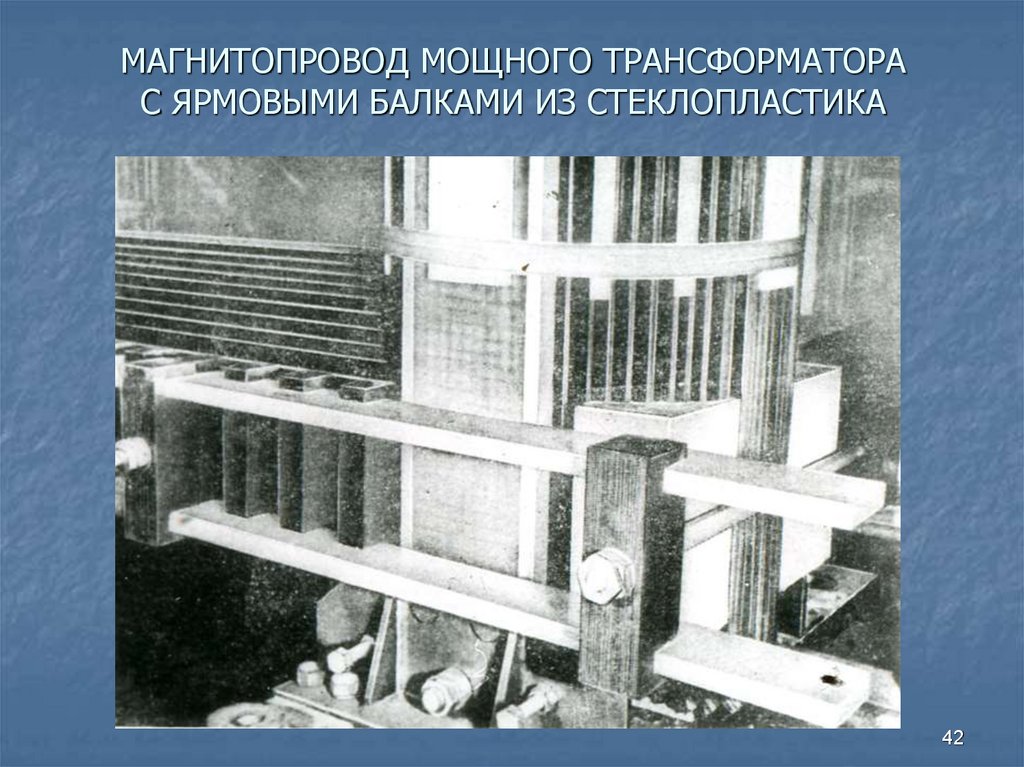

42. МАГНИТОПРОВОД МОЩНОГО ТРАНСФОРМАТОРА С ЯРМОВЫМИ БАЛКАМИ ИЗ СТЕКЛОПЛАСТИКА
42

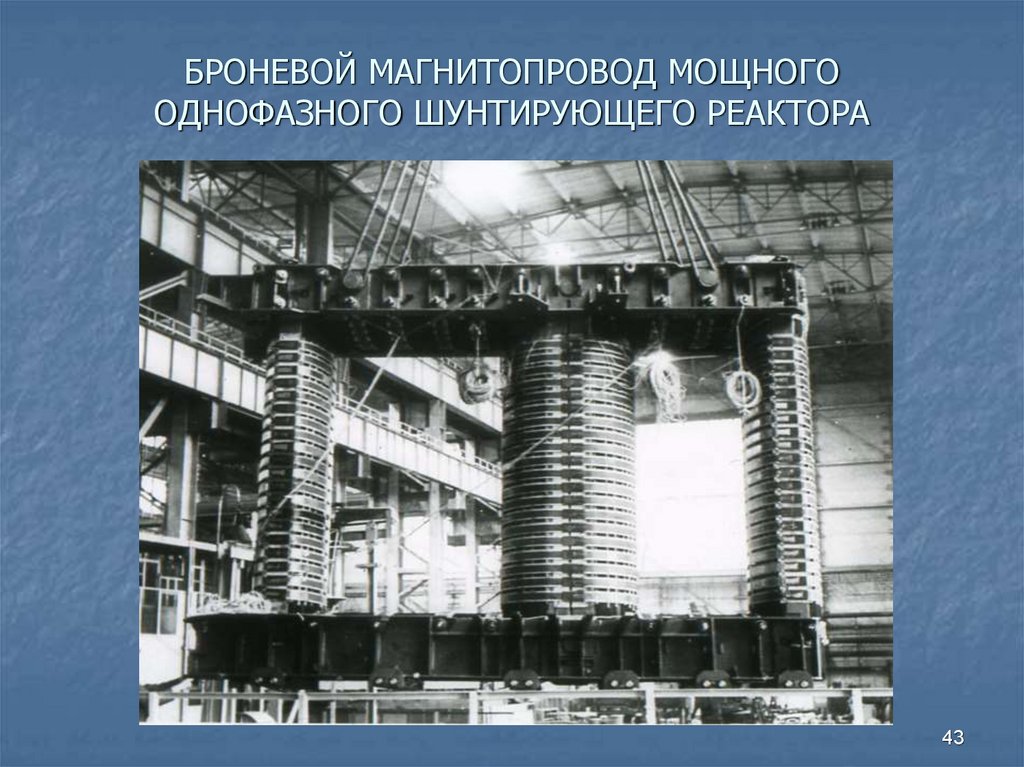

43. БРОНЕВОЙ МАГНИТОПРОВОД МОЩНОГО ОДНОФАЗНОГО ШУНТИРУЮЩЕГО РЕАКТОРА
43

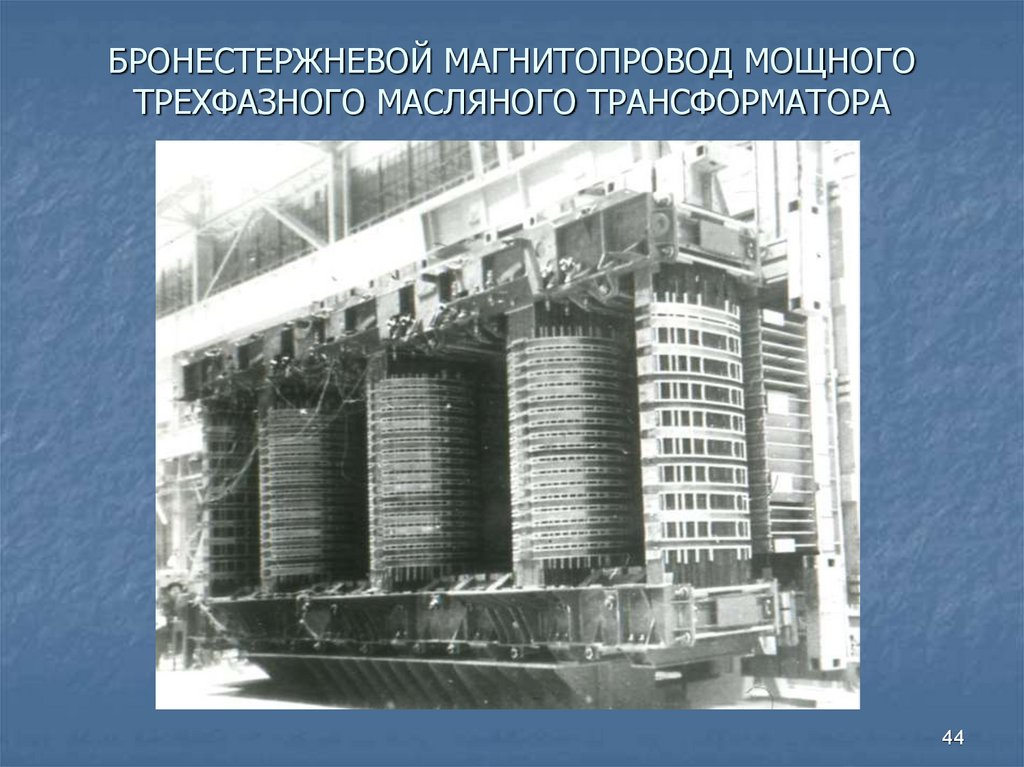

44. БРОНЕСТЕРЖНЕВОЙ МАГНИТОПРОВОД МОЩНОГО ТРЕХФАЗНОГО МАСЛЯНОГО ТРАНСФОРМАТОРА
44

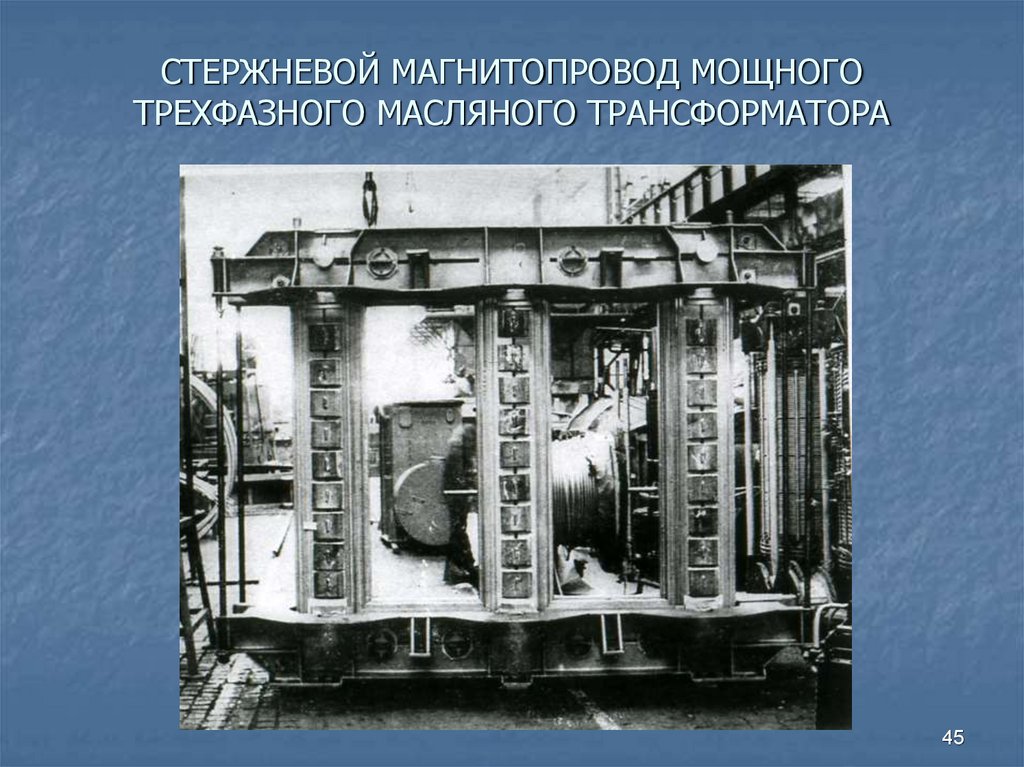

45. СТЕРЖНЕВОЙ МАГНИТОПРОВОД МОЩНОГО ТРЕХФАЗНОГО МАСЛЯНОГО ТРАНСФОРМАТОРА
45
46. СТЕРЖНЕВОЙ МАГНИТОПРОВОД МОЩНОГО ТРЕХФАЗНОГО МАСЛЯНОГО ТРАНСФОРМАТОРА
46

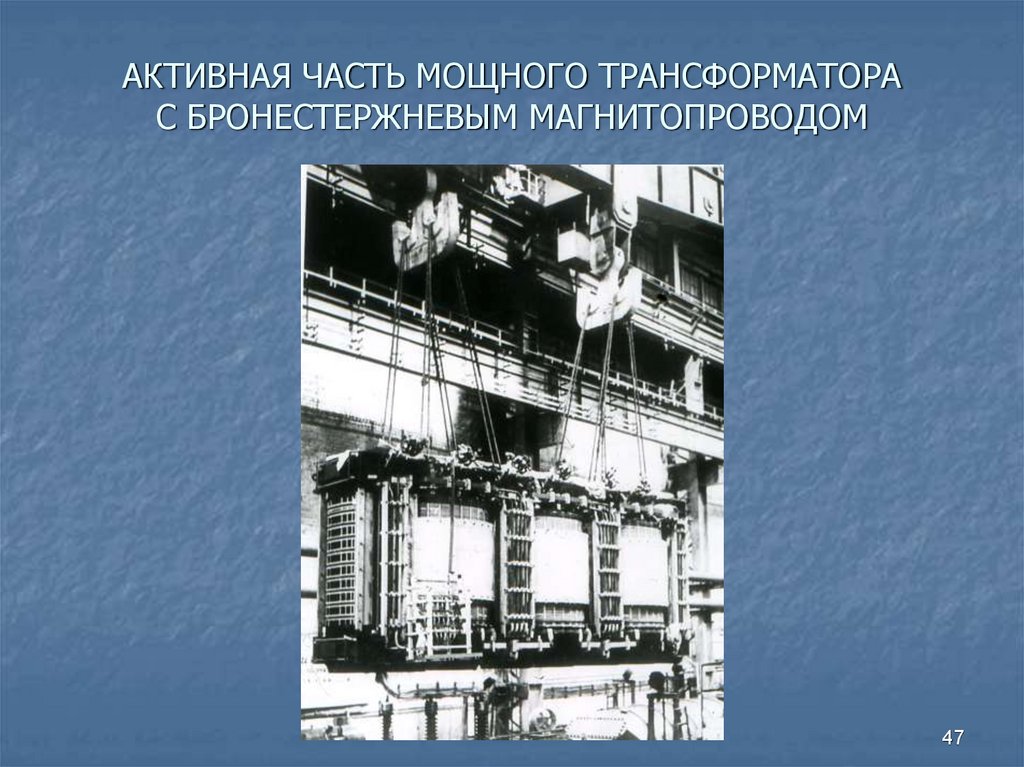

47. АКТИВНАЯ ЧАСТЬ МОЩНОГО ТРАНСФОРМАТОРА С БРОНЕСТЕРЖНЕВЫМ МАГНИТОПРОВОДОМ
47

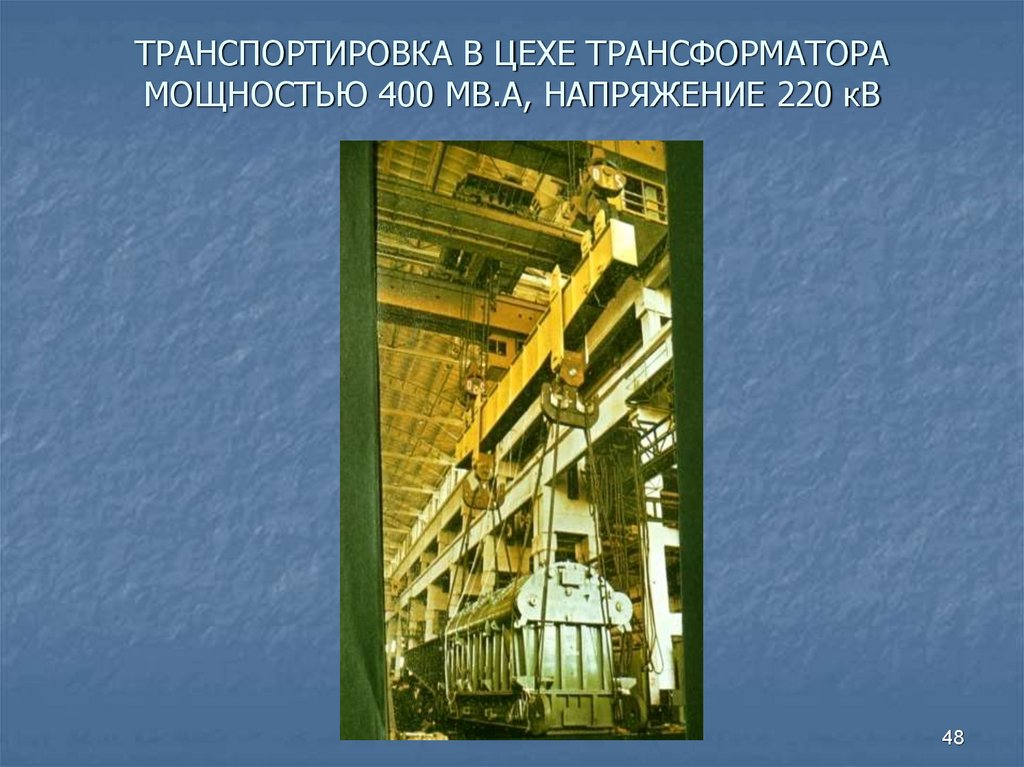

48. ТРАНСПОРТИРОВКА В ЦЕХЕ ТРАНСФОРМАТОРА МОЩНОСТЬЮ 400 МВ.А, НАПРЯЖЕНИЕ 220 кВ
48

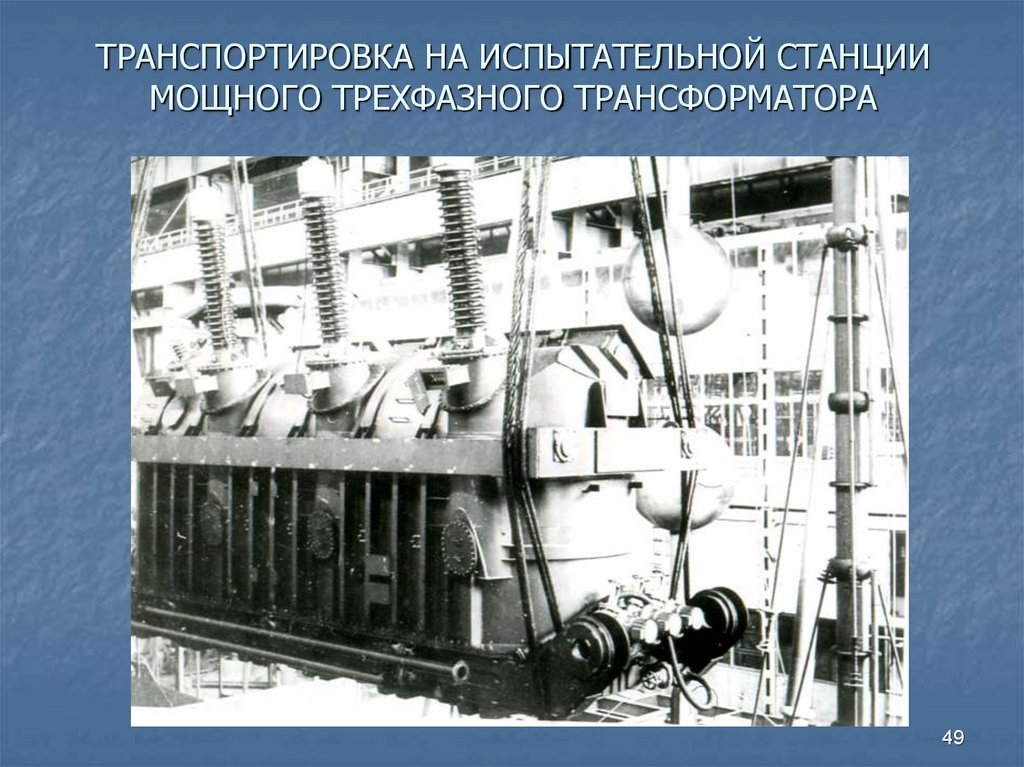

49. ТРАНСПОРТИРОВКА НА ИСПЫТАТЕЛЬНОЙ СТАНЦИИ МОЩНОГО ТРЕХФАЗНОГО ТРАНСФОРМАТОРА
49

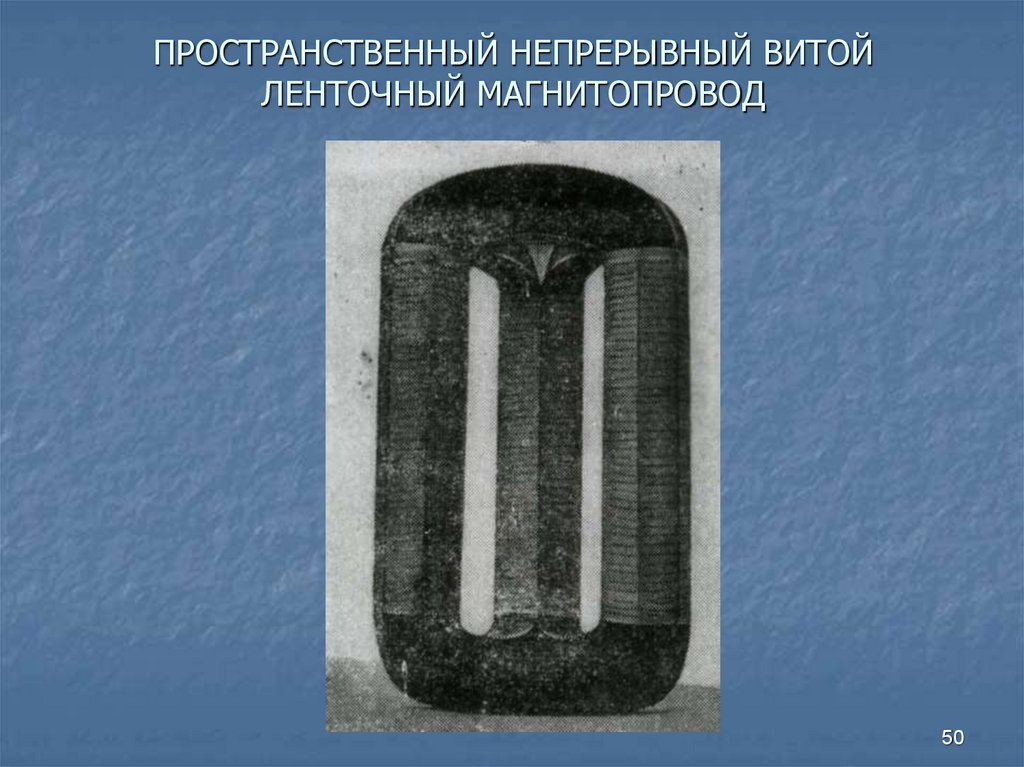

50. ПРОСТРАНСТВЕННЫЙ НЕПРЕРЫВНЫЙ ВИТОЙ ЛЕНТОЧНЫЙ МАГНИТОПРОВОД
50

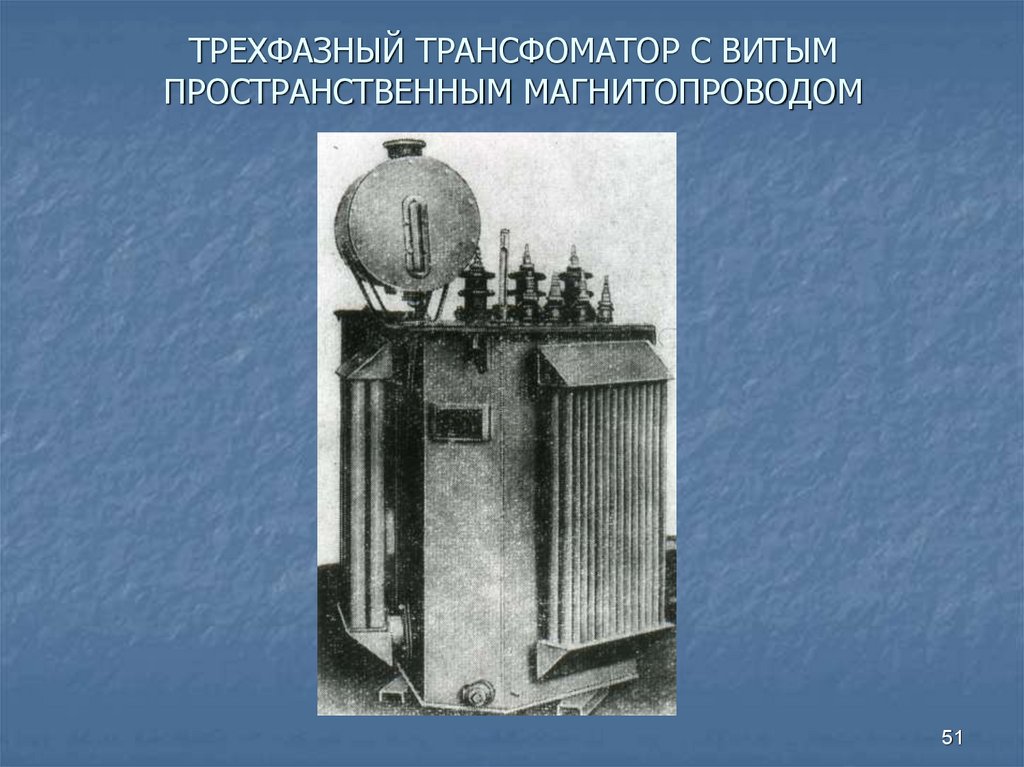

51. ТРЕХФАЗНЫЙ ТРАНСФОМАТОР С ВИТЫМ ПРОСТРАНСТВЕННЫМ МАГНИТОПРОВОДОМ
51

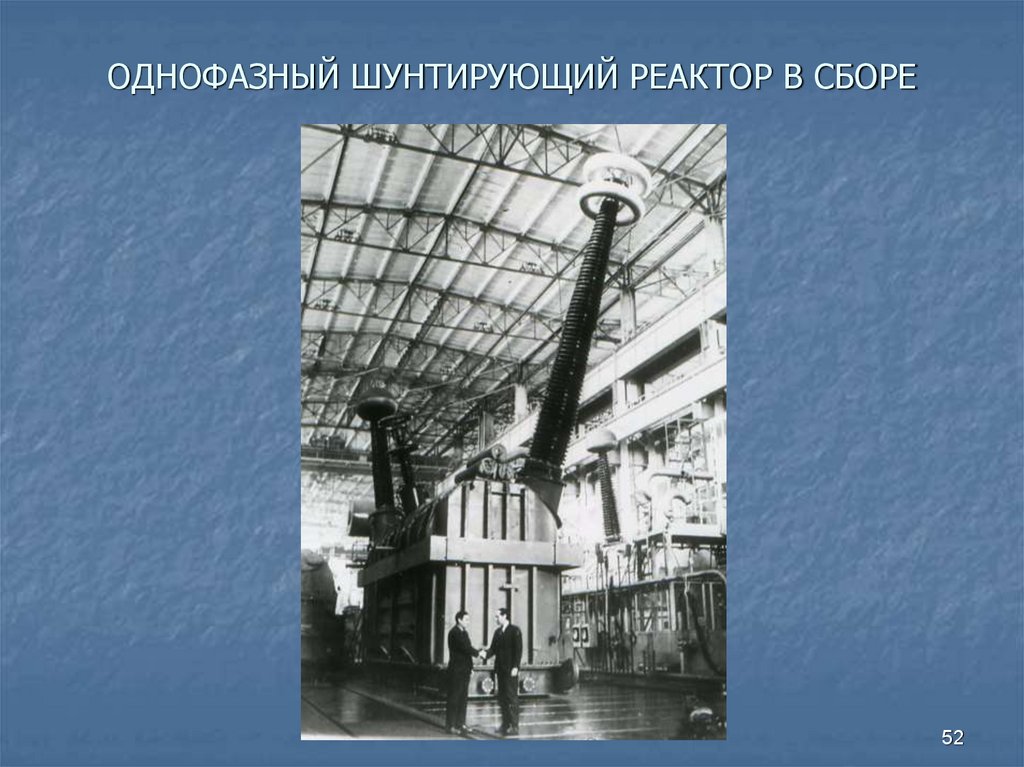

52. ОДНОФАЗНЫЙ ШУНТИРУЮЩИЙ РЕАКТОР В СБОРЕ
52

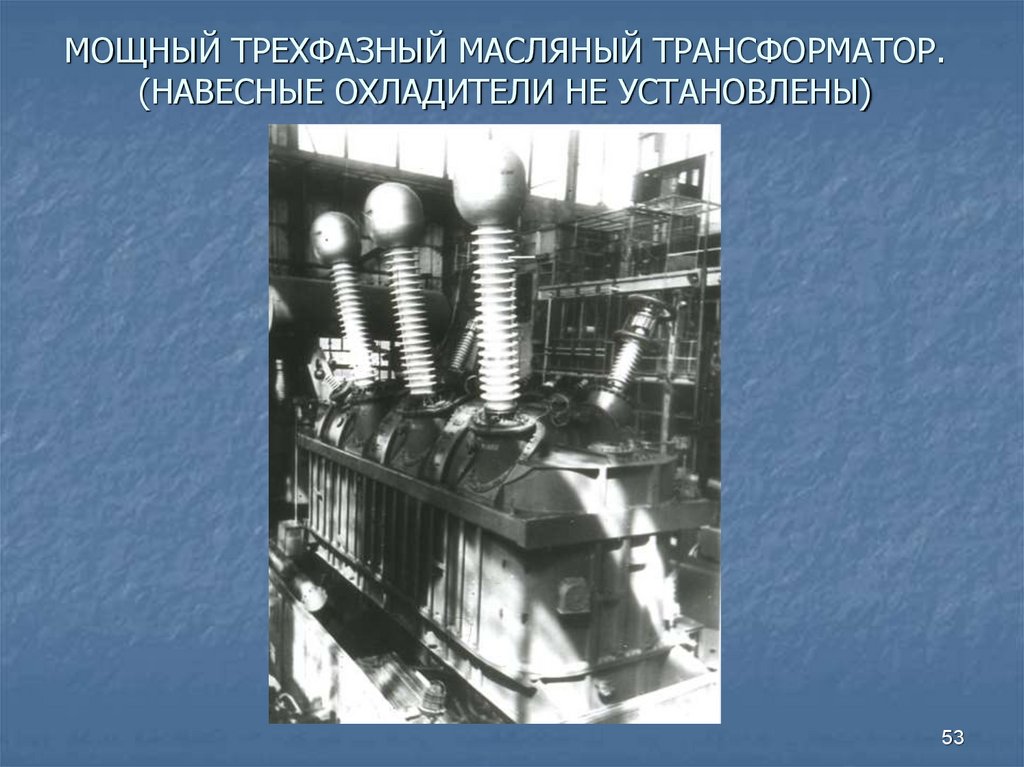

53. МОЩНЫЙ ТРЕХФАЗНЫЙ МАСЛЯНЫЙ ТРАНСФОРМАТОР. (НАВЕСНЫЕ ОХЛАДИТЕЛИ НЕ УСТАНОВЛЕНЫ)
53

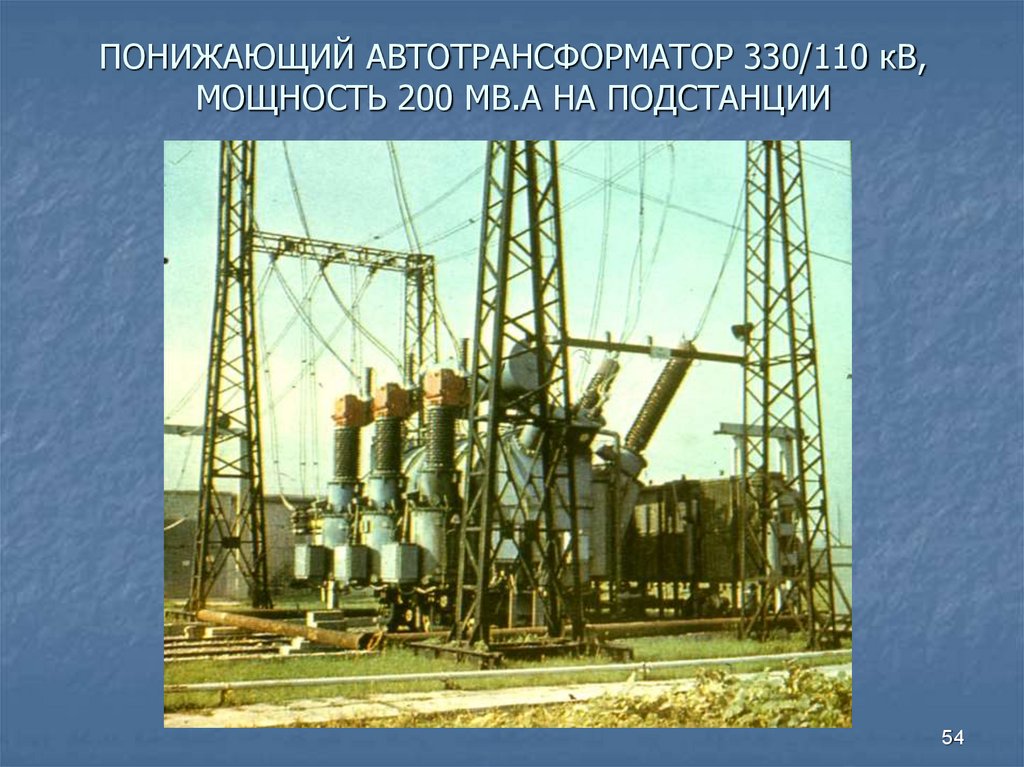

54. ПОНИЖАЮЩИЙ АВТОТРАНСФОРМАТОР 330/110 кВ, МОЩНОСТЬ 200 МВ.А НА ПОДСТАНЦИИ
54

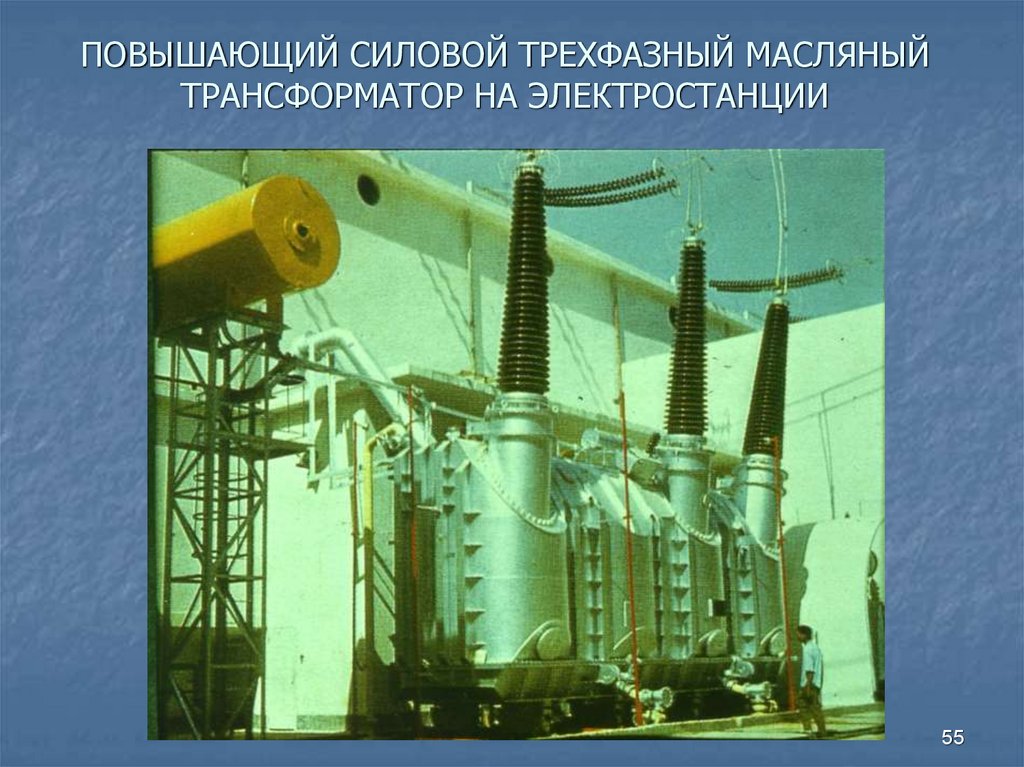

55. ПОВЫШАЮЩИЙ СИЛОВОЙ ТРЕХФАЗНЫЙ МАСЛЯНЫЙ ТРАНСФОРМАТОР НА ЭЛЕКТРОСТАНЦИИ
55

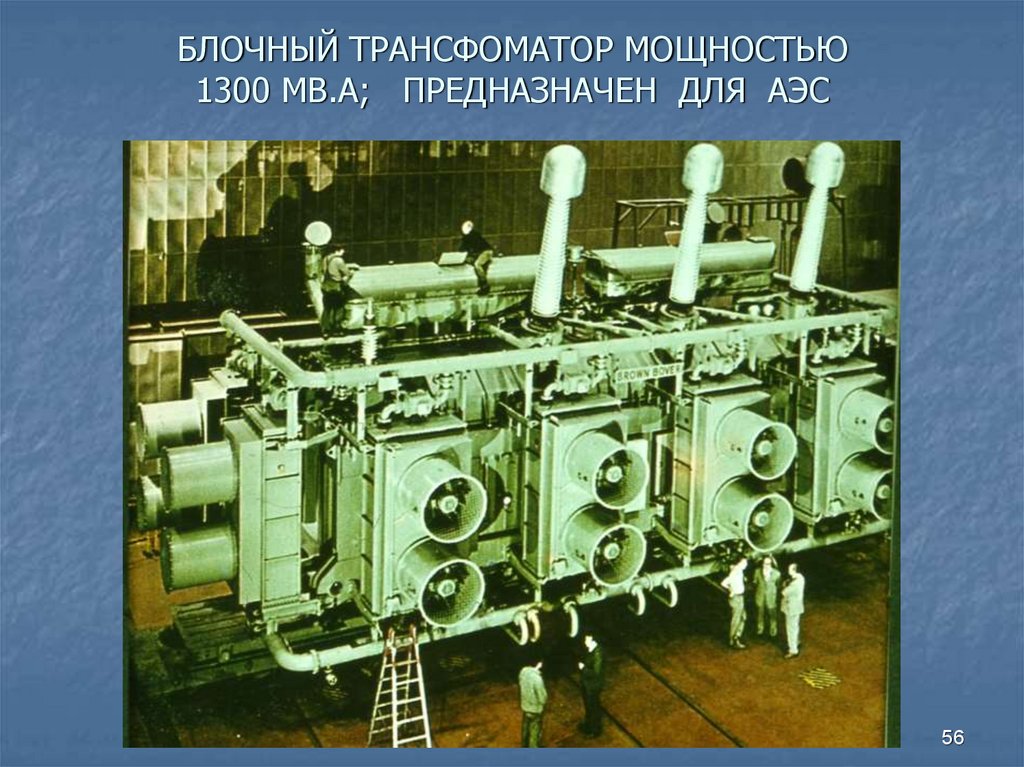

56. БЛОЧНЫЙ ТРАНСФОМАТОР МОЩНОСТЬЮ 1300 МВ.А; ПРЕДНАЗНАЧЕН ДЛЯ АЭС
56

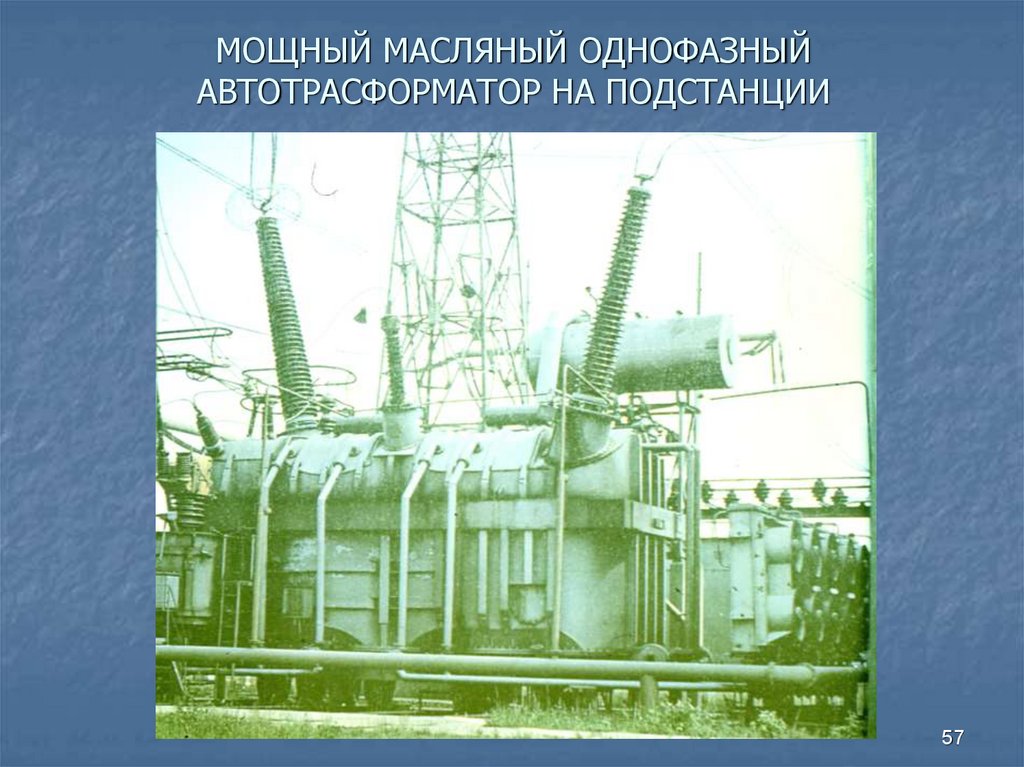

57. МОЩНЫЙ МАСЛЯНЫЙ ОДНОФАЗНЫЙ АВТОТРАСФОРМАТОР НА ПОДСТАНЦИИ
57

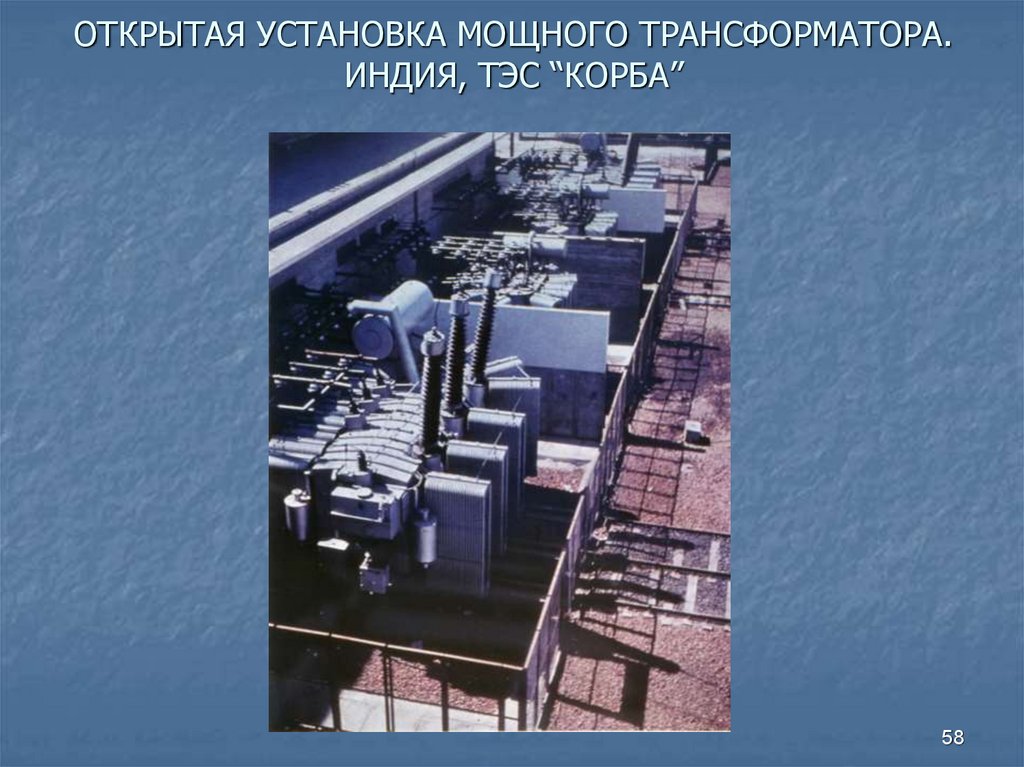

58. ОТКРЫТАЯ УСТАНОВКА МОЩНОГО ТРАНСФОРМАТОРА. ИНДИЯ, ТЭС “КОРБА”
58
