Проектирование транспортно-спортивного средства типа «таз» для студентов МГТУ им. Н.Э. Баумана

1.

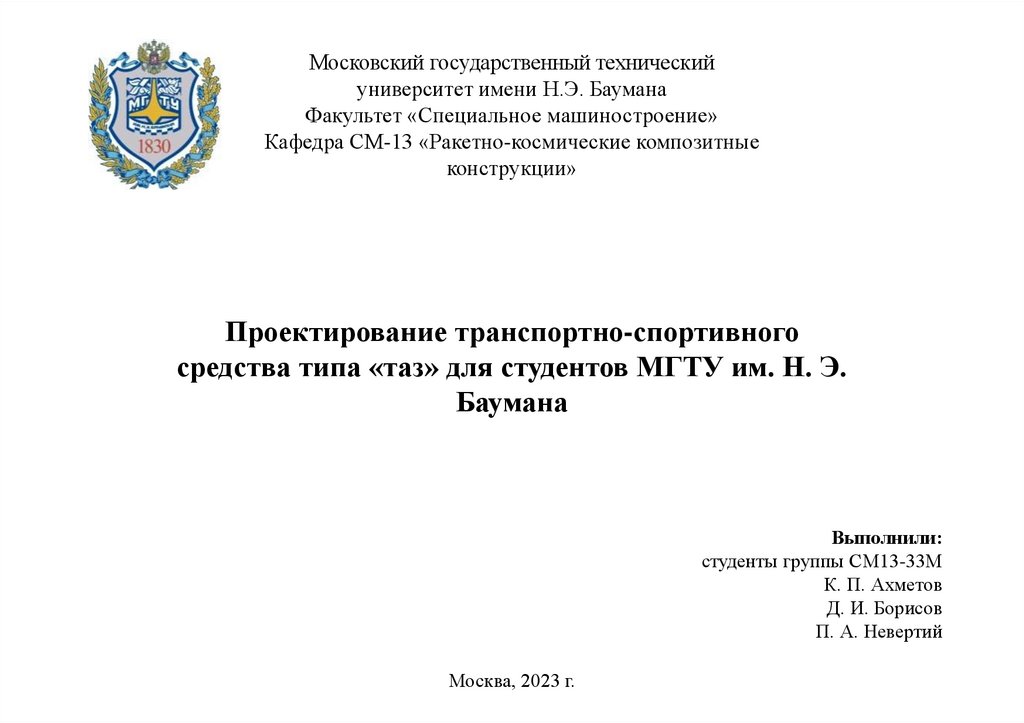

Московский государственный технический
университет имени Н.Э. Баумана
Факультет «Специальное машиностроение»
Кафедра СМ-13 «Ракетно-космические композитные
конструкции»
Проектирование транспортно-спортивного
средства типа «таз» для студентов МГТУ им. Н. Э.
Баумана
Выполнили:
студенты группы СМ13-33М
К. П. Ахметов
Д. И. Борисов
П. А. Невертий
Москва, 2023 г.

2.

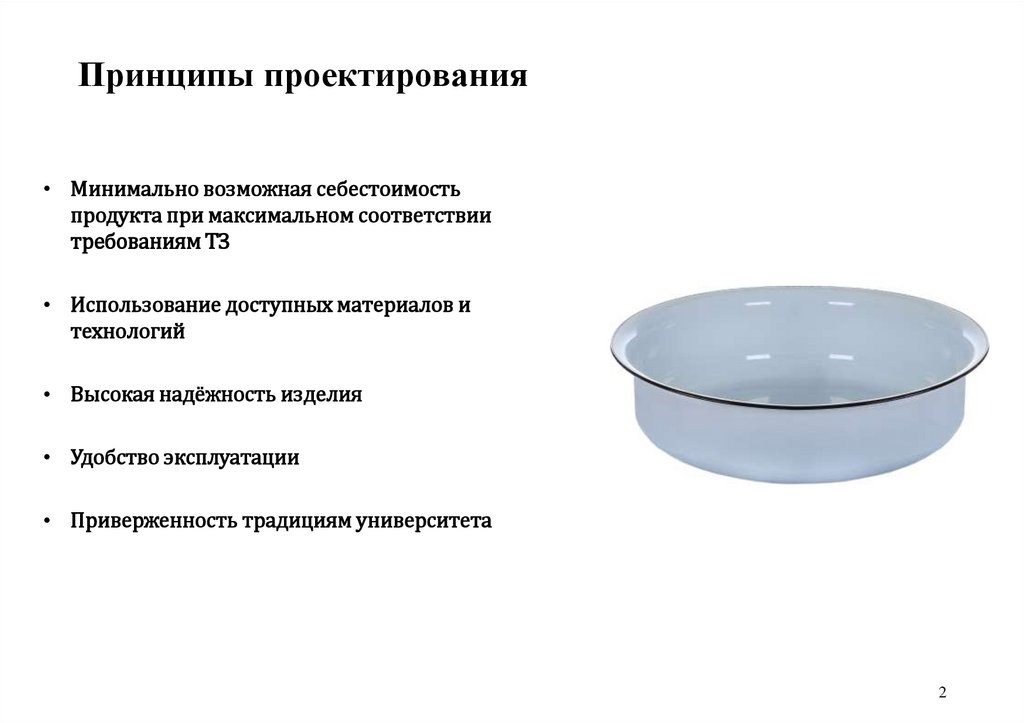

Принципы проектирования
• Минимально возможная себестоимость
продукта при максимальном соответствии
требованиям ТЗ
• Использование доступных материалов и
технологий
• Высокая надёжность изделия
• Удобство эксплуатации
• Приверженность традициям университета
2

3.

Проектирование изделия
Процесс создания конструкторской документации осуществляется специалистами
высокого класса в передовых программных комплексах автоматизированного
проектирования.
3

4.

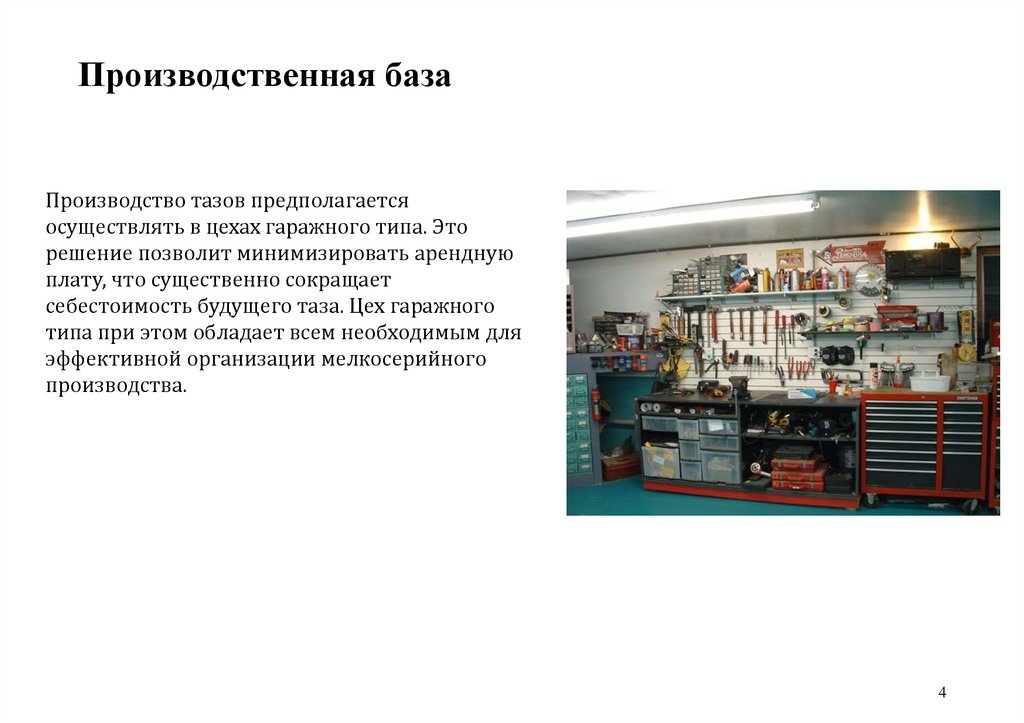

Производственная база
Производство тазов предполагается
осуществлять в цехах гаражного типа. Это
решение позволит минимизировать арендную
плату, что существенно сокращает
себестоимость будущего таза. Цех гаражного
типа при этом обладает всем необходимым для
эффективной организации мелкосерийного
производства.
4

5.

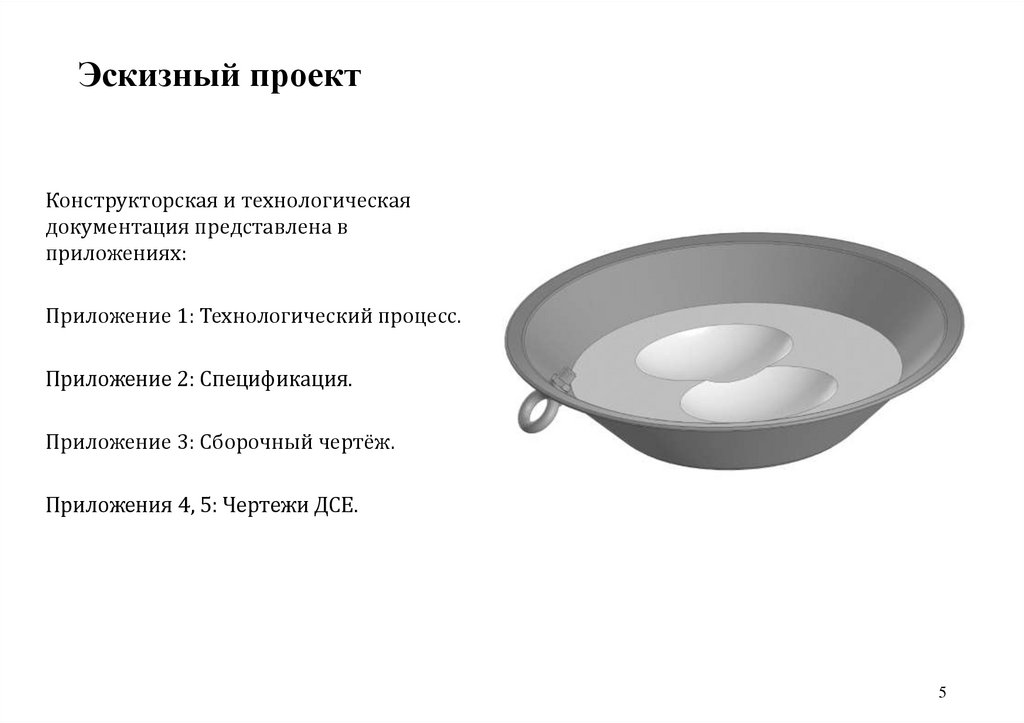

Эскизный проект
Конструкторская и технологическая
документация представлена в
приложениях:
Приложение 1: Технологический процесс.
Приложение 2: Спецификация.
Приложение 3: Сборочный чертёж.
Приложения 4, 5: Чертежи ДСЕ.
5

6.

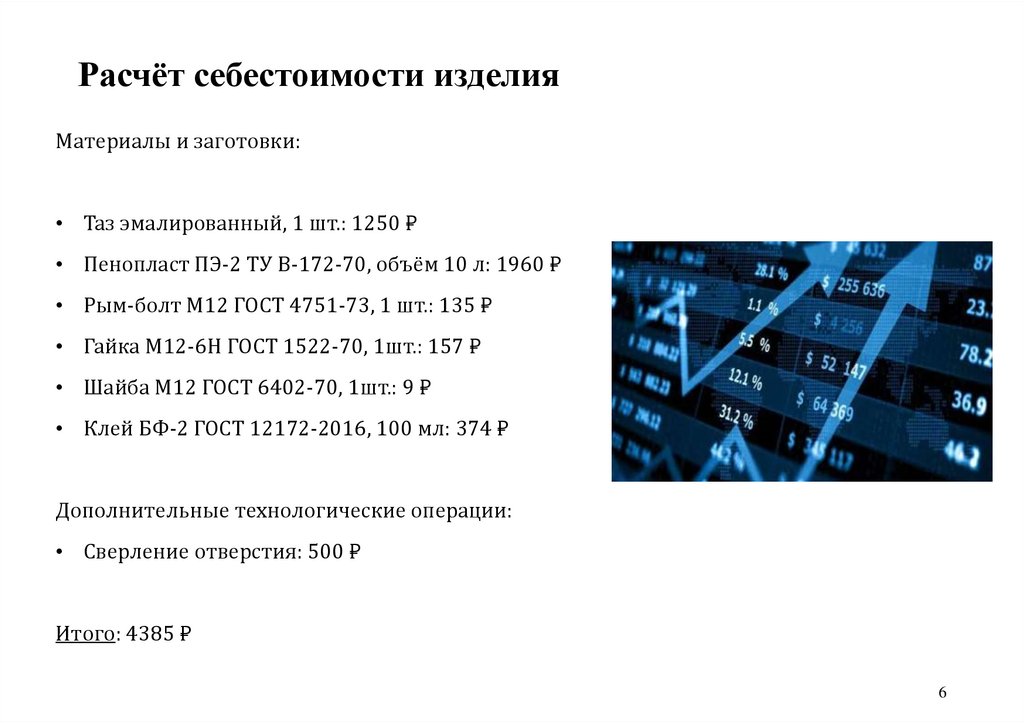

Расчёт себестоимости изделия
Материалы и заготовки:
• Таз эмалированный, 1 шт.: 1250 ₽
• Пенопласт ПЭ-2 ТУ В-172-70, объём 10 л: 1960 ₽
• Рым-болт М12 ГОСТ 4751-73, 1 шт.: 135 ₽
• Гайка М12-6Н ГОСТ 1522-70, 1шт.: 157 ₽
• Шайба М12 ГОСТ 6402-70, 1шт.: 9 ₽
• Клей БФ-2 ГОСТ 12172-2016, 100 мл: 374 ₽
Дополнительные технологические операции:
• Сверление отверстия: 500 ₽
Итого: 4385 ₽
6

7.

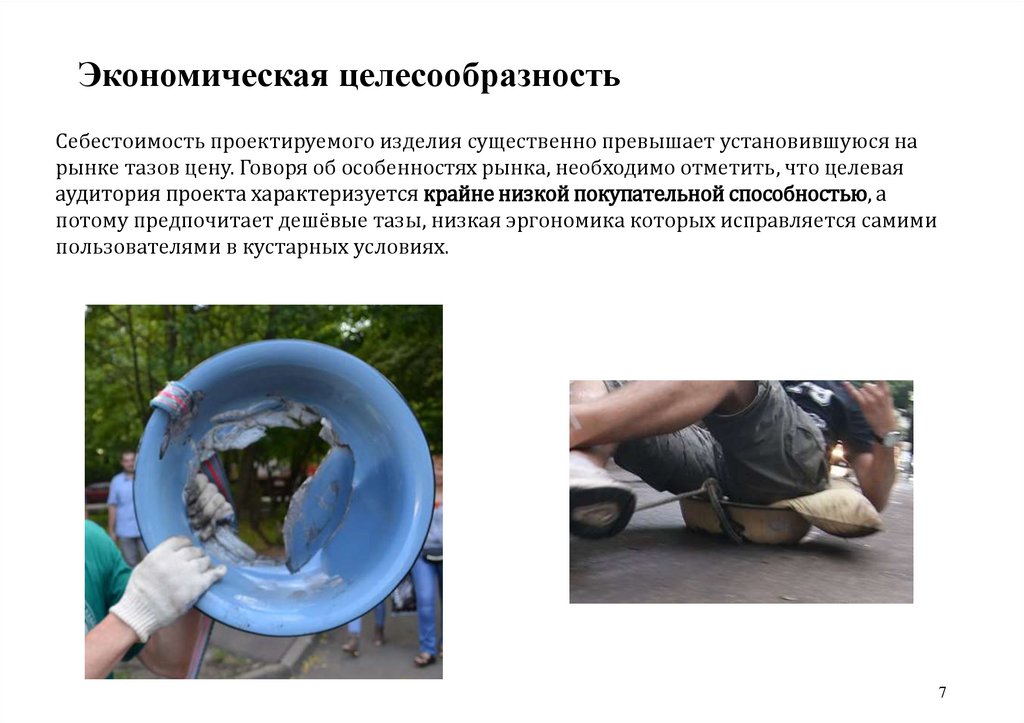

Экономическая целесообразность
Себестоимость проектируемого изделия существенно превышает установившуюся на
рынке тазов цену. Говоря об особенностях рынка, необходимо отметить, что целевая
аудитория проекта характеризуется крайне низкой покупательной способностью, а
потому предпочитает дешёвые тазы, низкая эргономика которых исправляется самими
пользователями в кустарных условиях.
7

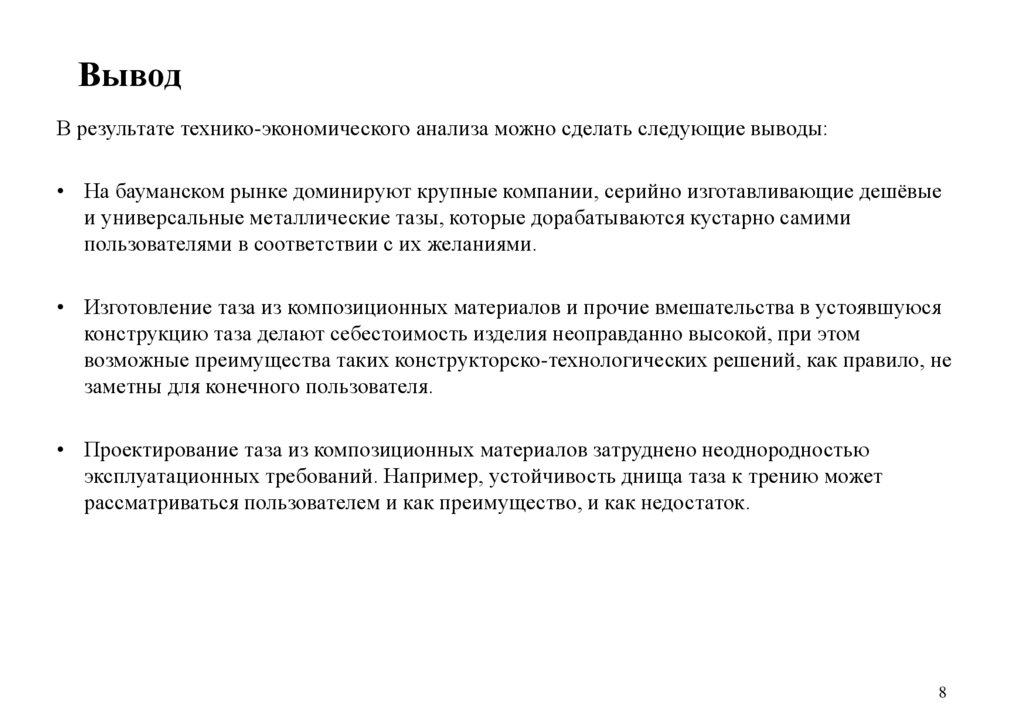

8.

Вывод
В результате технико-экономического анализа можно сделать следующие выводы:
• На бауманском рынке доминируют крупные компании, серийно изготавливающие дешёвые
и универсальные металлические тазы, которые дорабатываются кустарно самими
пользователями в соответствии с их желаниями.
• Изготовление таза из композиционных материалов и прочие вмешательства в устоявшуюся
конструкцию таза делают себестоимость изделия неоправданно высокой, при этом
возможные преимущества таких конструкторско-технологических решений, как правило, не
заметны для конечного пользователя.
• Проектирование таза из композиционных материалов затруднено неоднородностью
эксплуатационных требований. Например, устойчивость днища таза к трению может
рассматриваться пользователем и как преимущество, и как недостаток.
8

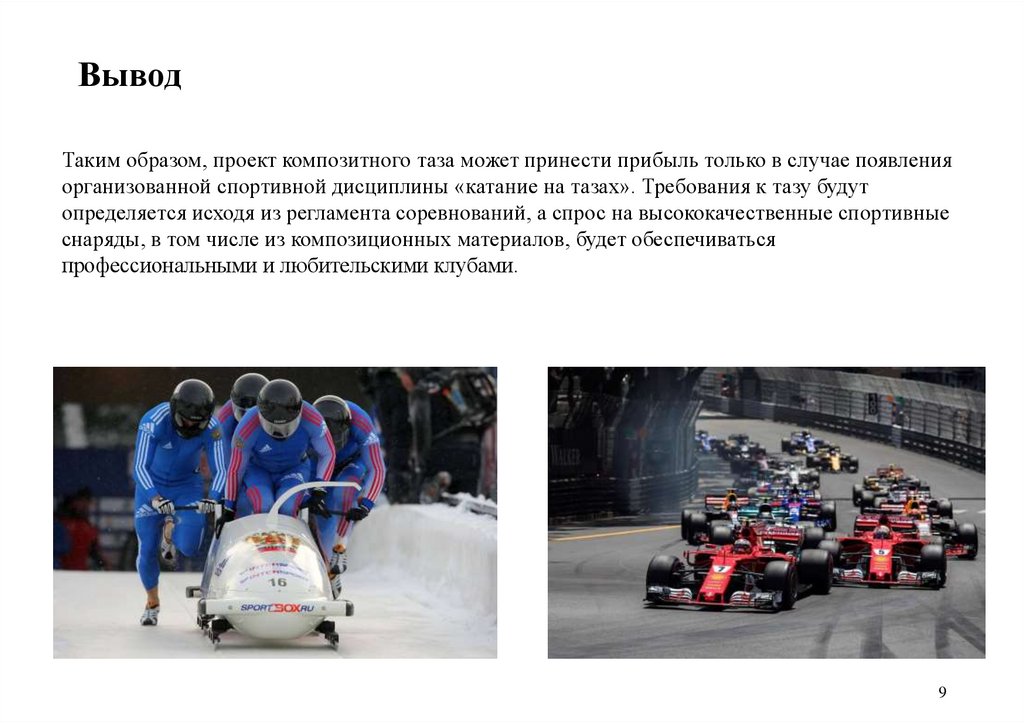

9.

Вывод
Таким образом, проект композитного таза может принести прибыль только в случае появления
организованной спортивной дисциплины «катание на тазах». Требования к тазу будут
определяется исходя из регламента соревнований, а спрос на высококачественные спортивные
снаряды, в том числе из композиционных материалов, будет обеспечиваться
профессиональными и любительскими клубами.
