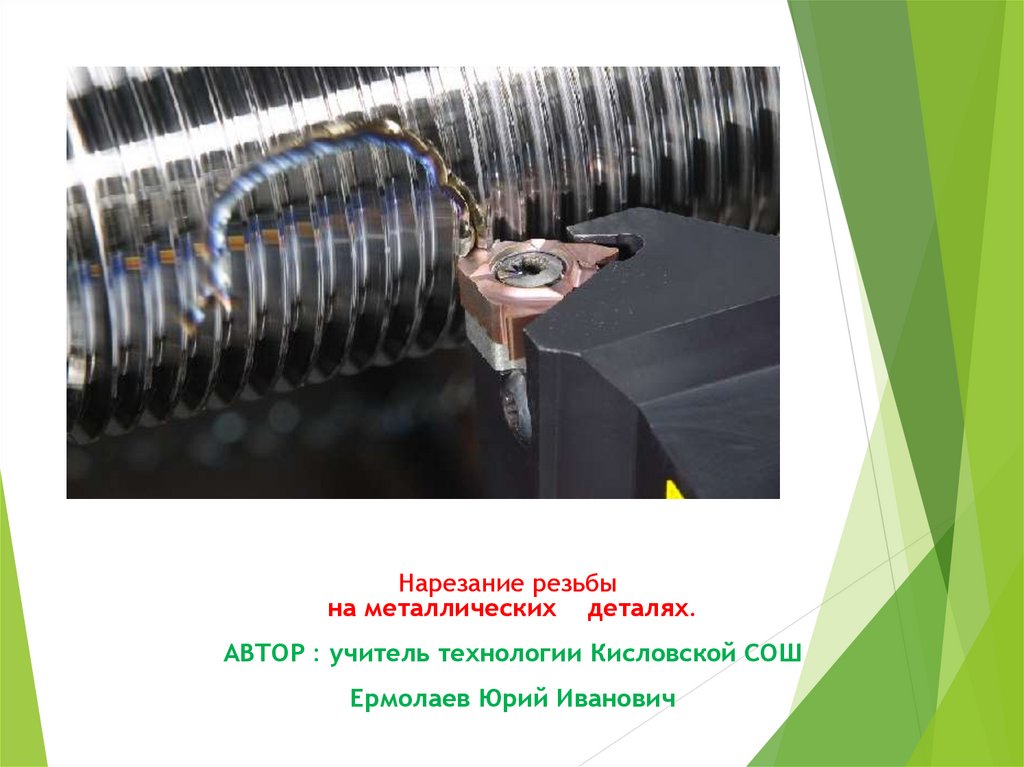

Нарезание резьбы на металлических деталях

1.

Нарезание резьбы
на металлических деталях.
АВТОР : учитель технологии Кисловской СОШ
Ермолаев Юрий Иванович

2.

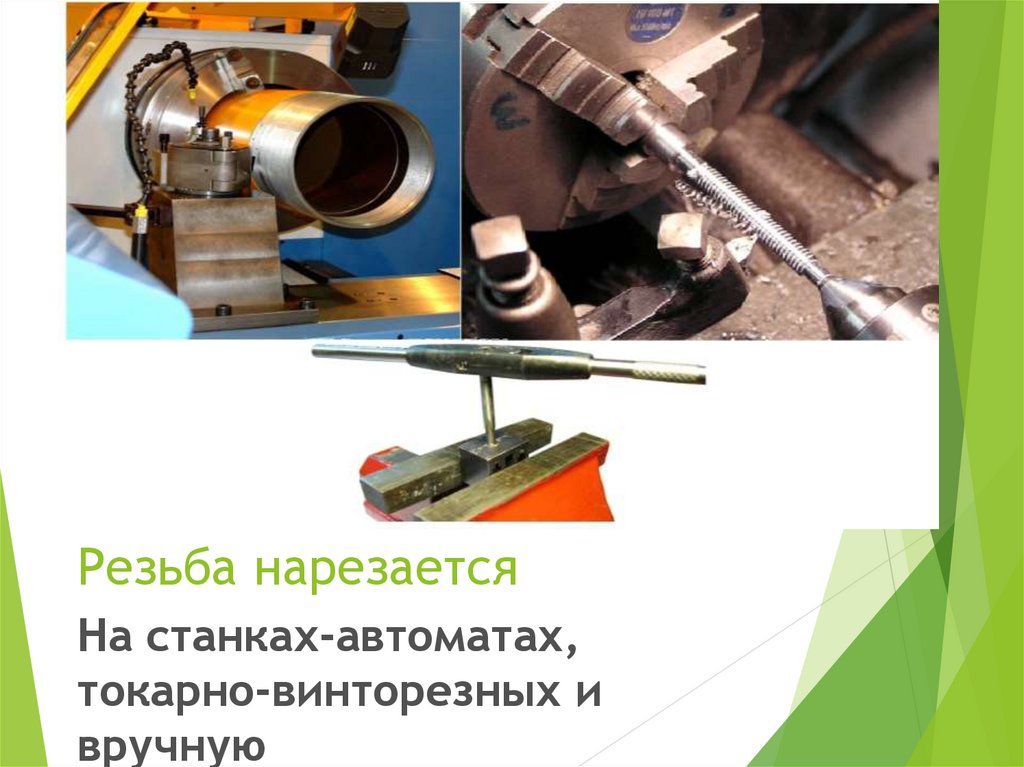

Резьба нарезается
На станках-автоматах,
токарно-винторезных и
вручную

3.

-

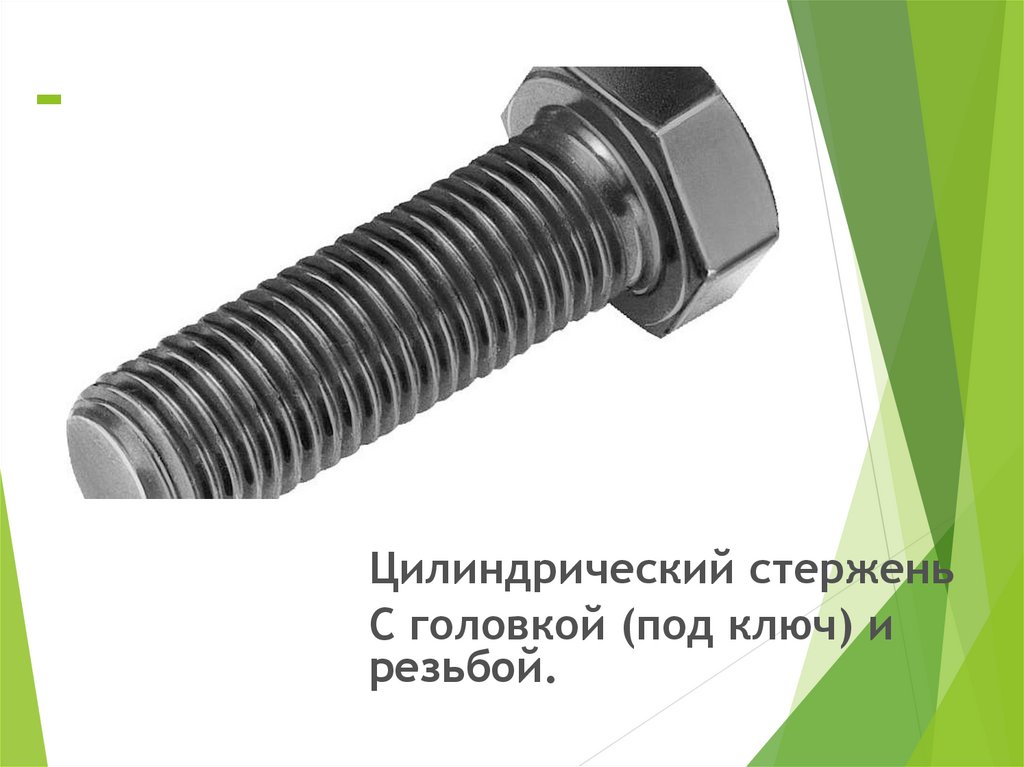

Цилиндрический стержень
С головкой (под ключ) и
резьбой.

4.

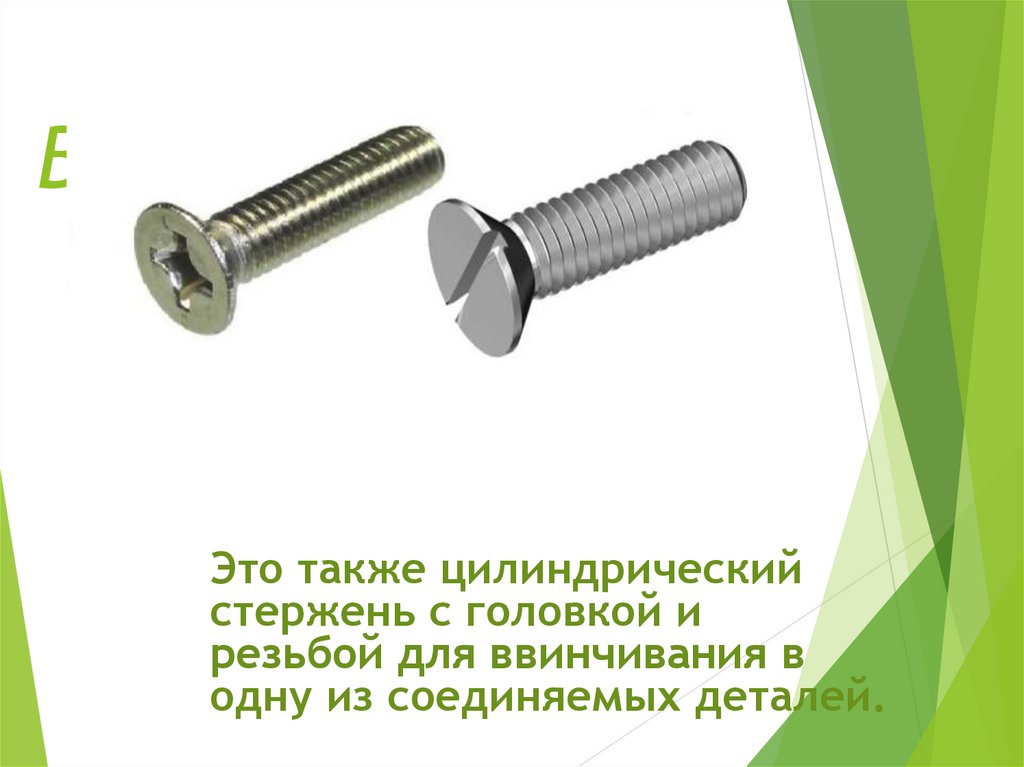

Винт-
Это также цилиндрический
стержень с головкой и
резьбой для ввинчивания в
одну из соединяемых деталей.

5.

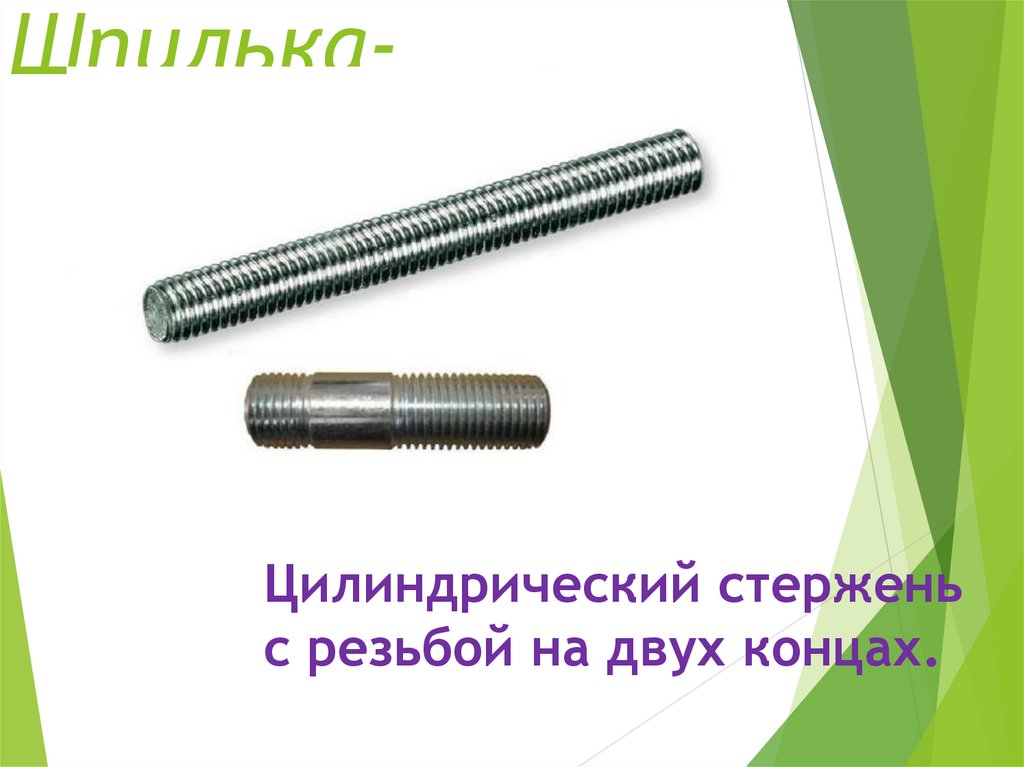

Шпилька-
Цилиндрический стержень
с резьбой на двух концах.

6.

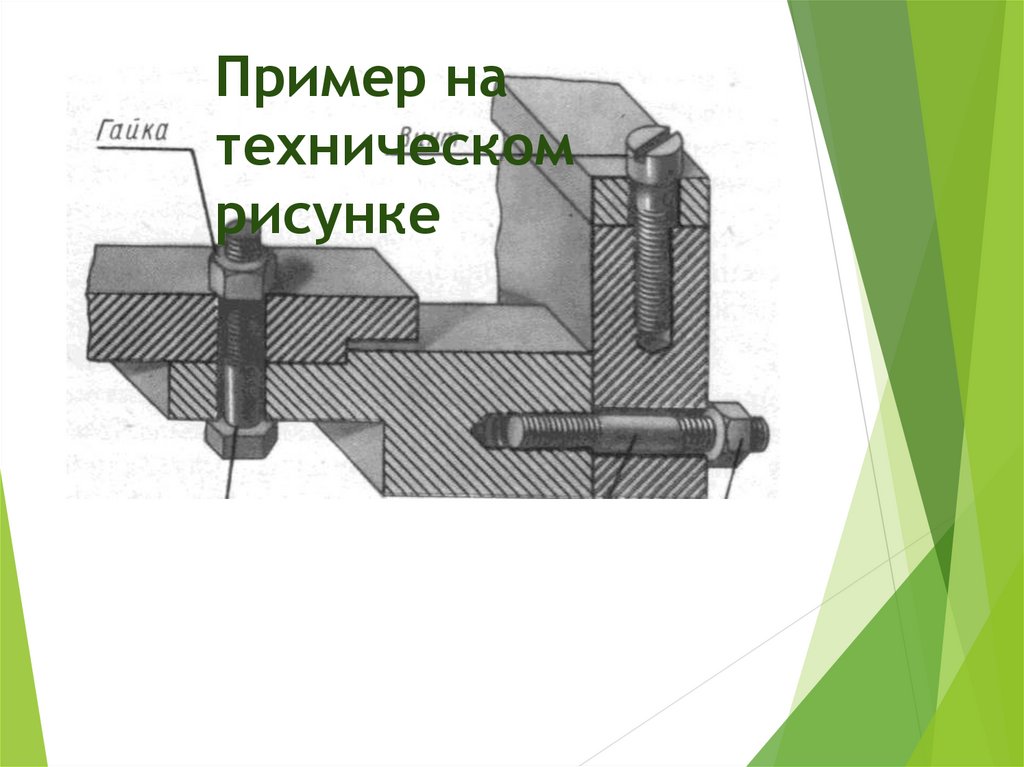

Пример на
техническом
рисунке

7.

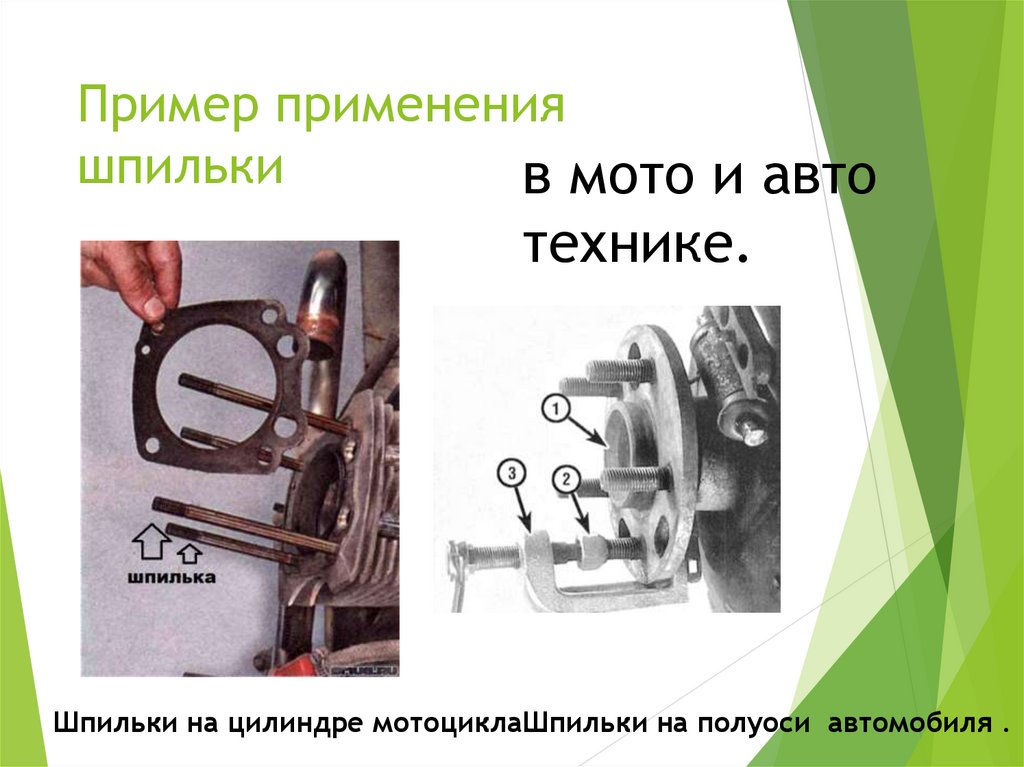

Пример применения
шпильки
в мото и авто
технике.
Шпильки на цилиндре мотоцикла.Шпильки на полуоси автомобиля .

8.

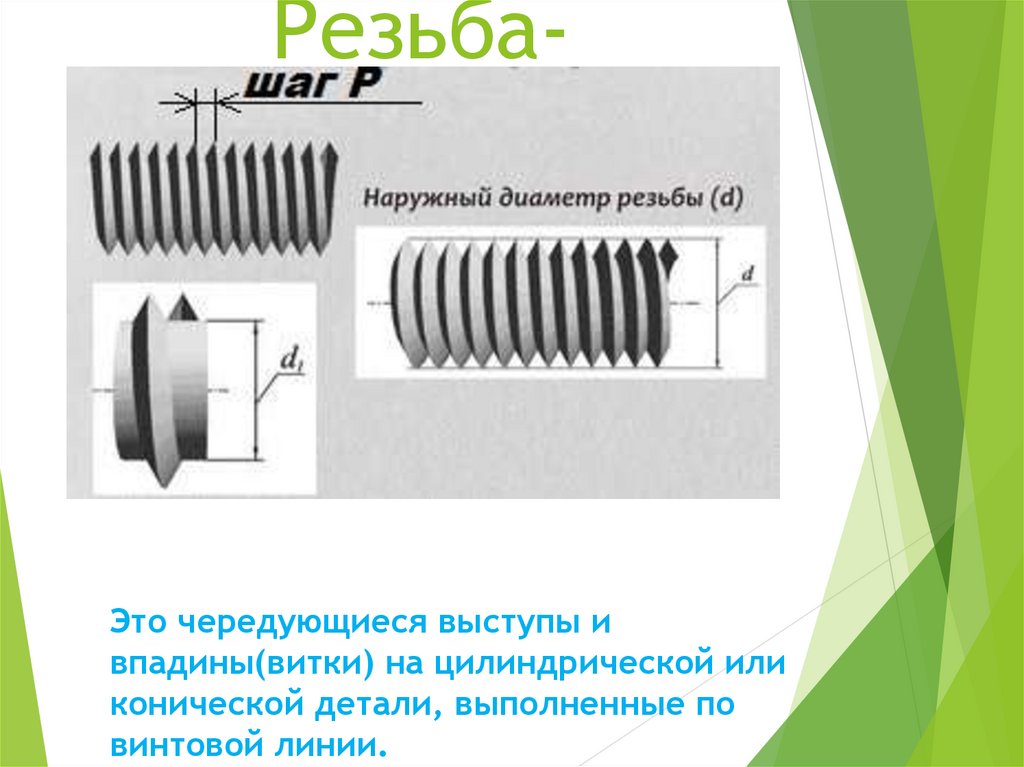

Резьба-
Это чередующиеся выступы и
впадины(витки) на цилиндрической или
конической детали, выполненные по
винтовой линии.

9.

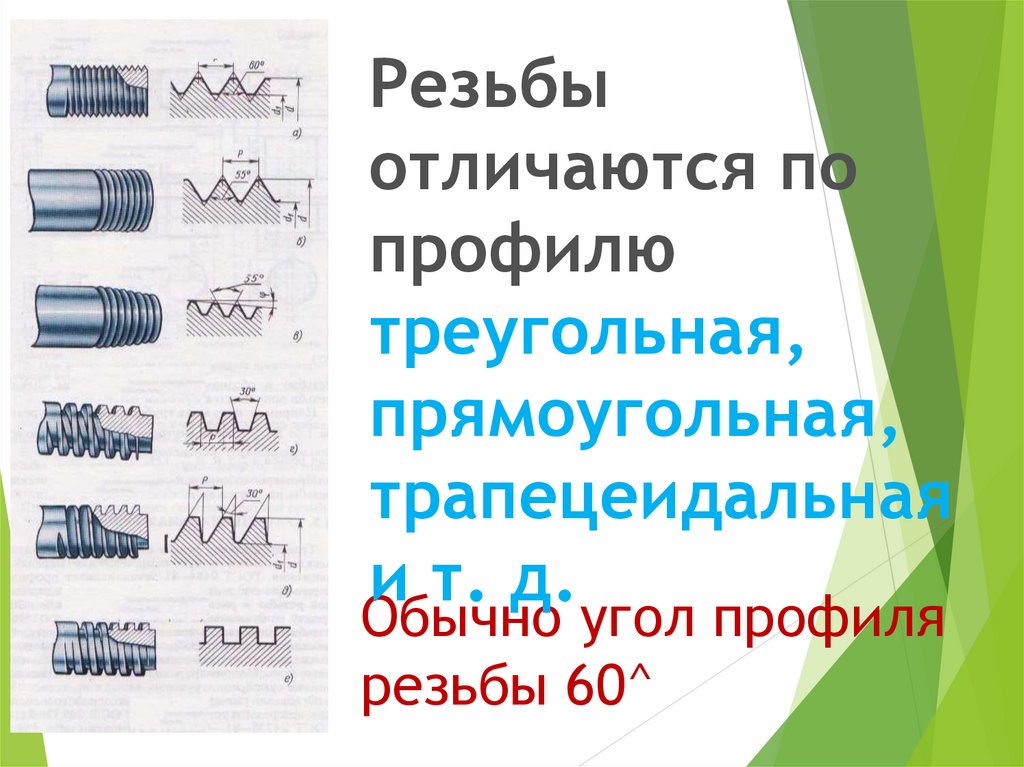

Резьбы
отличаются по
профилю
треугольная,
прямоугольная,
трапецеидальная
и т. д.
Обычно угол профиля
резьбы 60^

10.

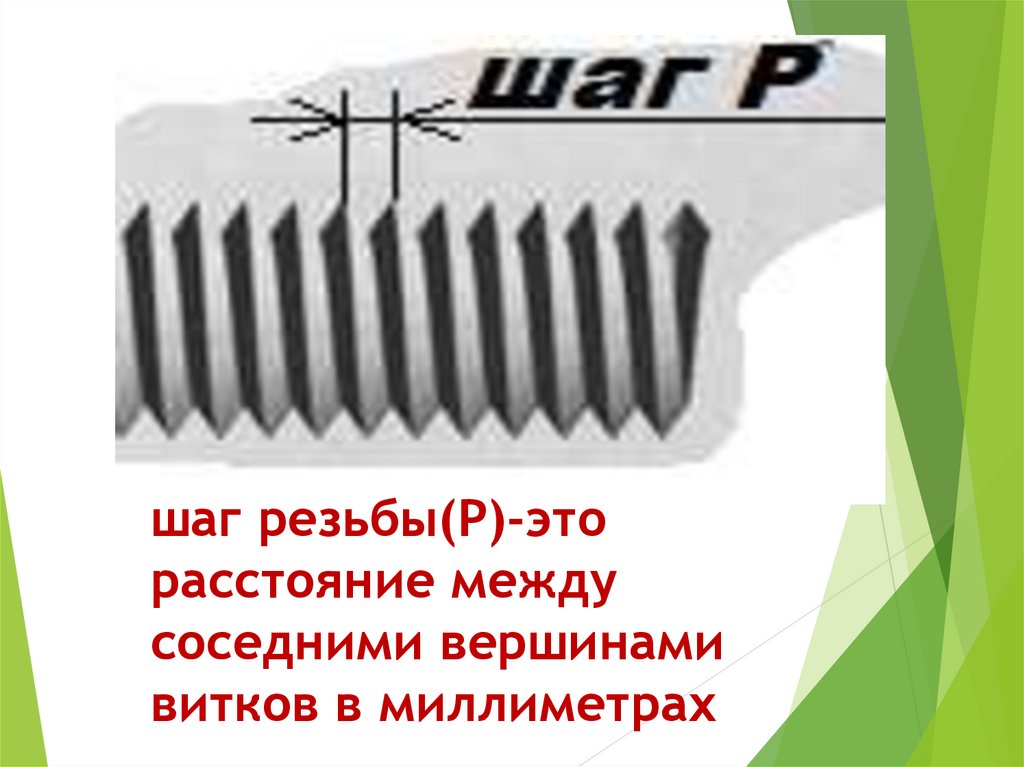

шаг резьбы(Р)-это
расстояние между
соседними вершинами
витков в миллиметрах

11.

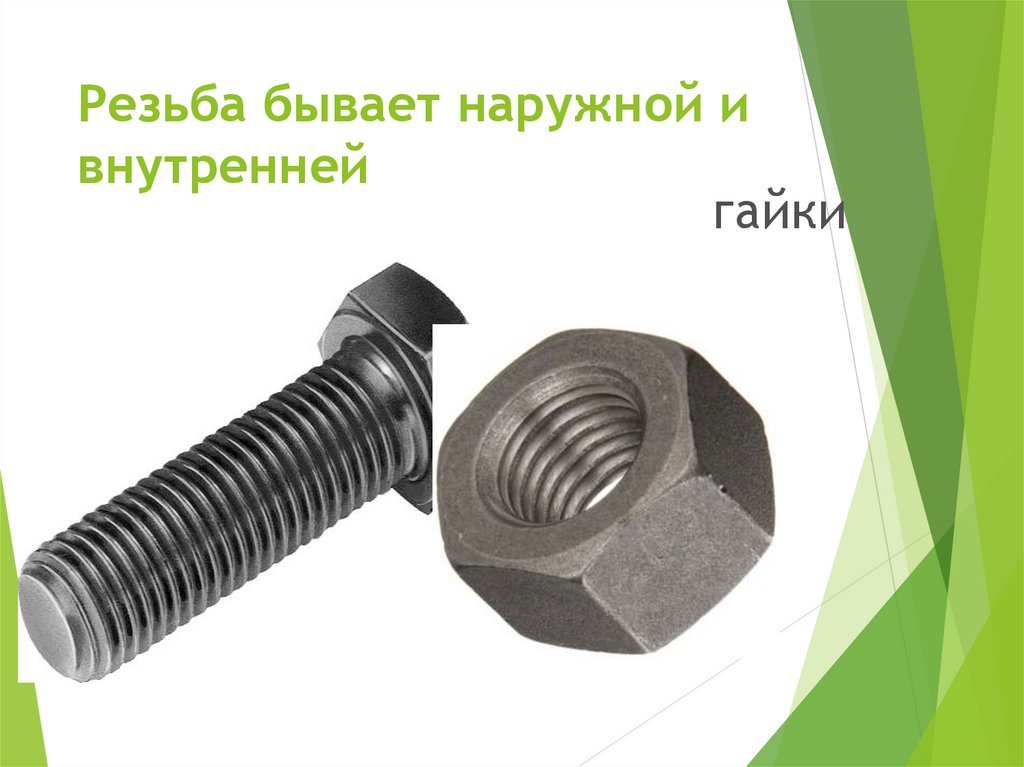

Резьба бывает наружной и
внутренней
гайки
Болты, винты, шпильки

12.

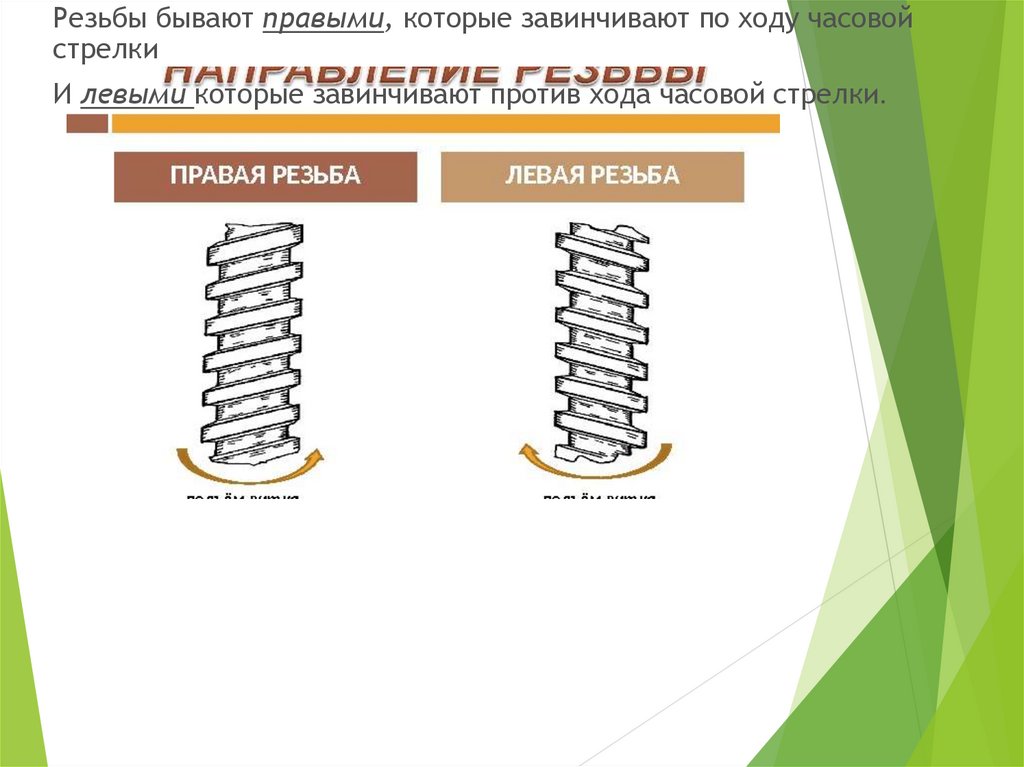

Резьбы бывают правыми, которые завинчивают по ходу часовой
стрелки
И левыми которые завинчивают против хода часовой стрелки.

13.

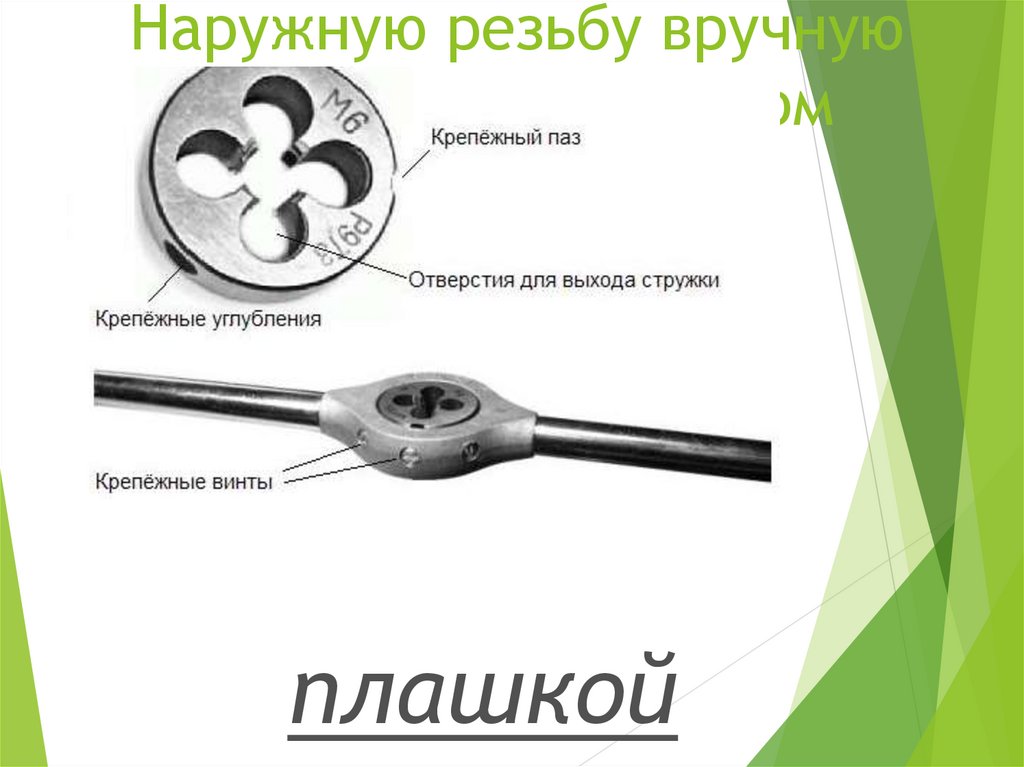

Наружную резьбу вручную
нарезают инструментом
плашкой

14.

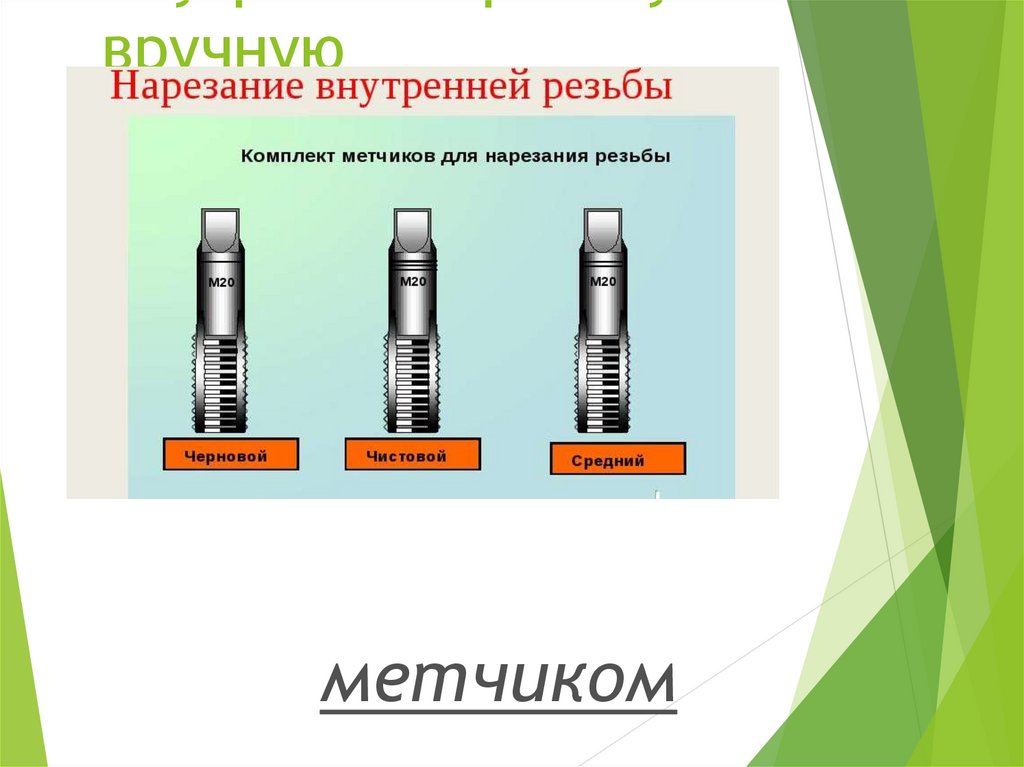

вручную
нарезают
метчиком

15.

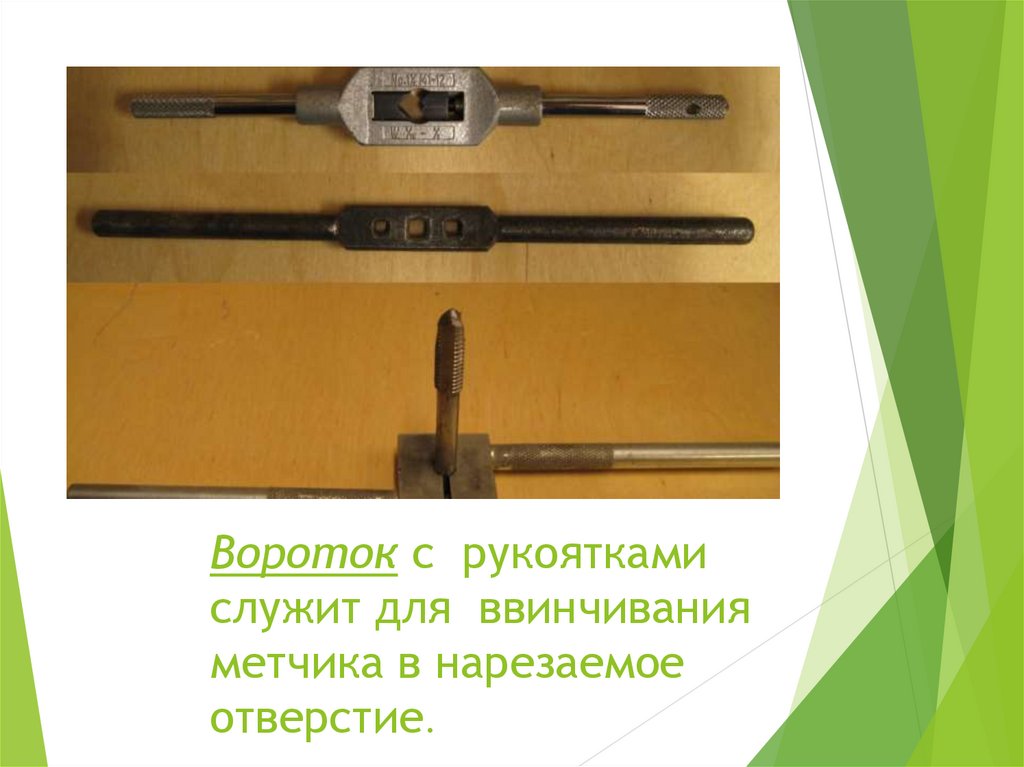

Вороток с рукоятками
служит для ввинчивания
метчика в нарезаемое
отверстие.

16.

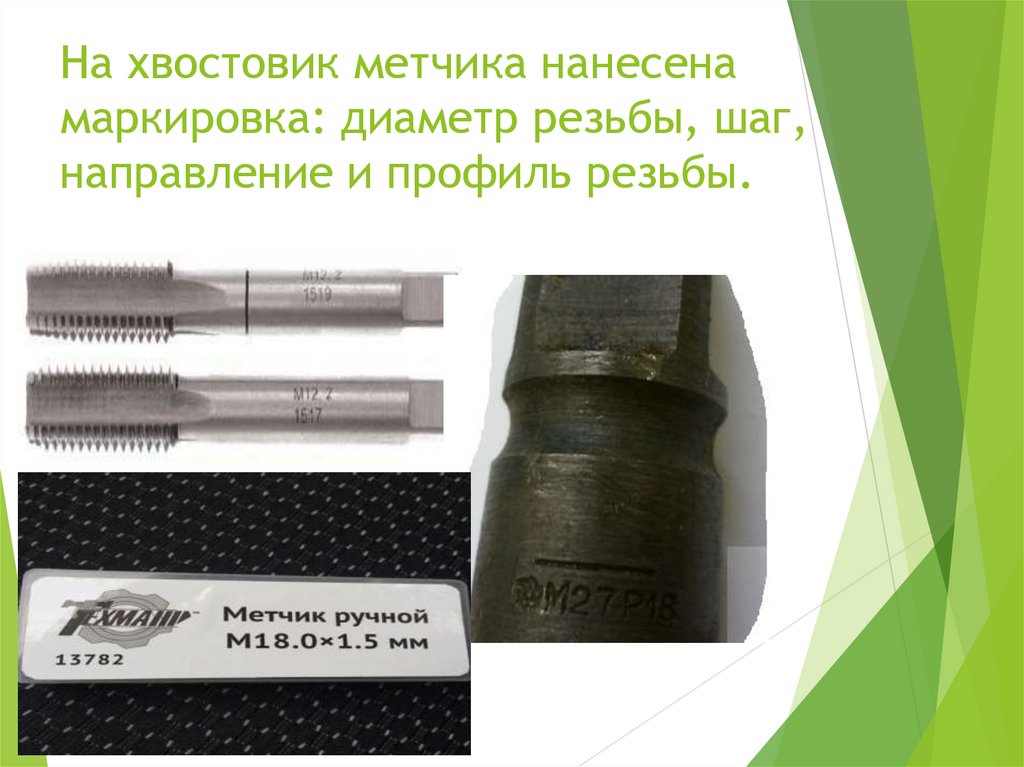

На хвостовик метчика нанесена
маркировка: диаметр резьбы, шаг,
направление и профиль резьбы.

17.

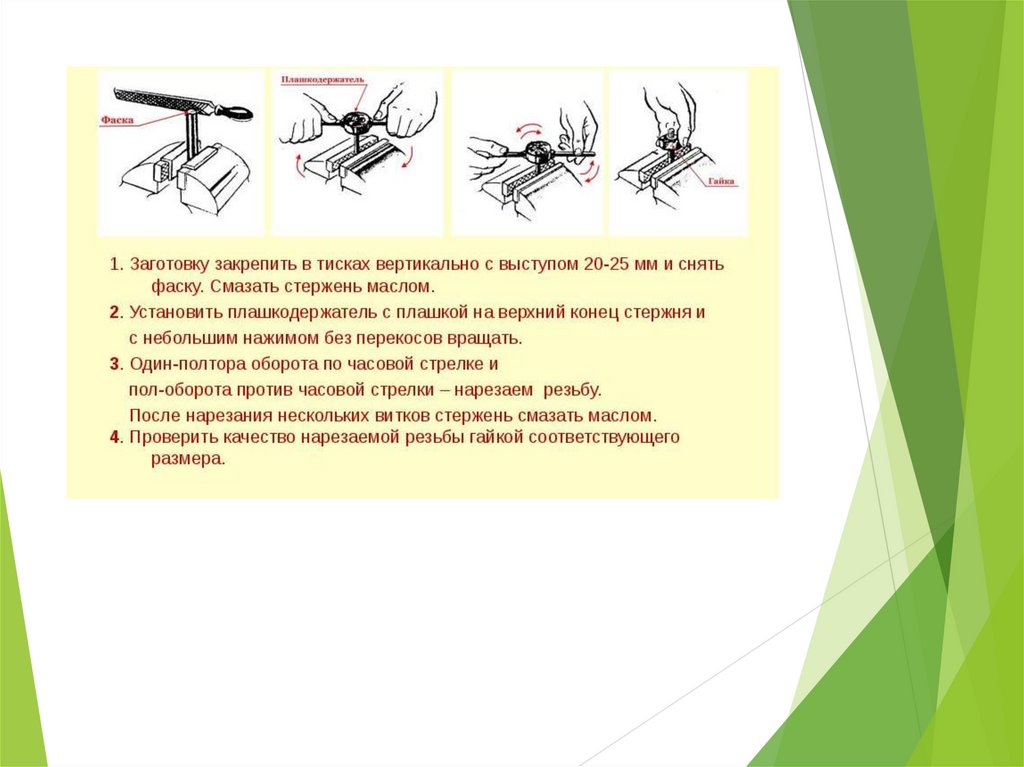

18.

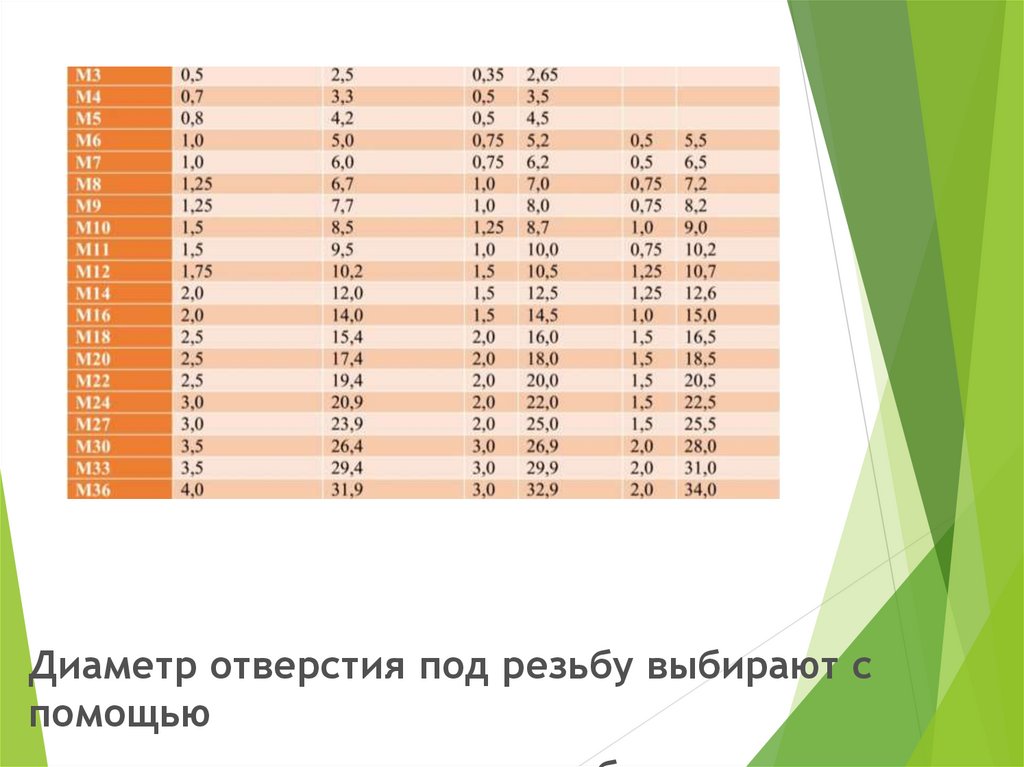

Диаметр отверстия под резьбу выбирают с
помощью

19.

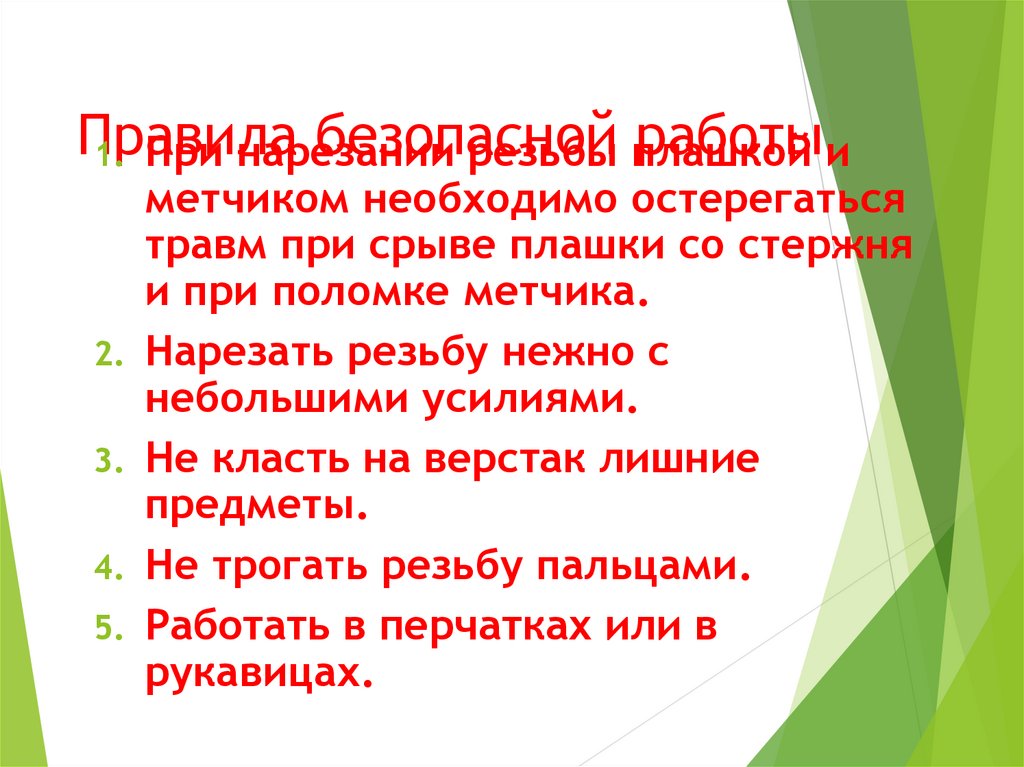

Правила
безопасной
работыи
1. При нарезании
резьбы плашкой
метчиком необходимо остерегаться
травм при срыве плашки со стержня
и при поломке метчика.
2. Нарезать резьбу нежно с
небольшими усилиями.
3. Не класть на верстак лишние
предметы.
4. Не трогать резьбу пальцами.
5. Работать в перчатках или в
рукавицах.

20.

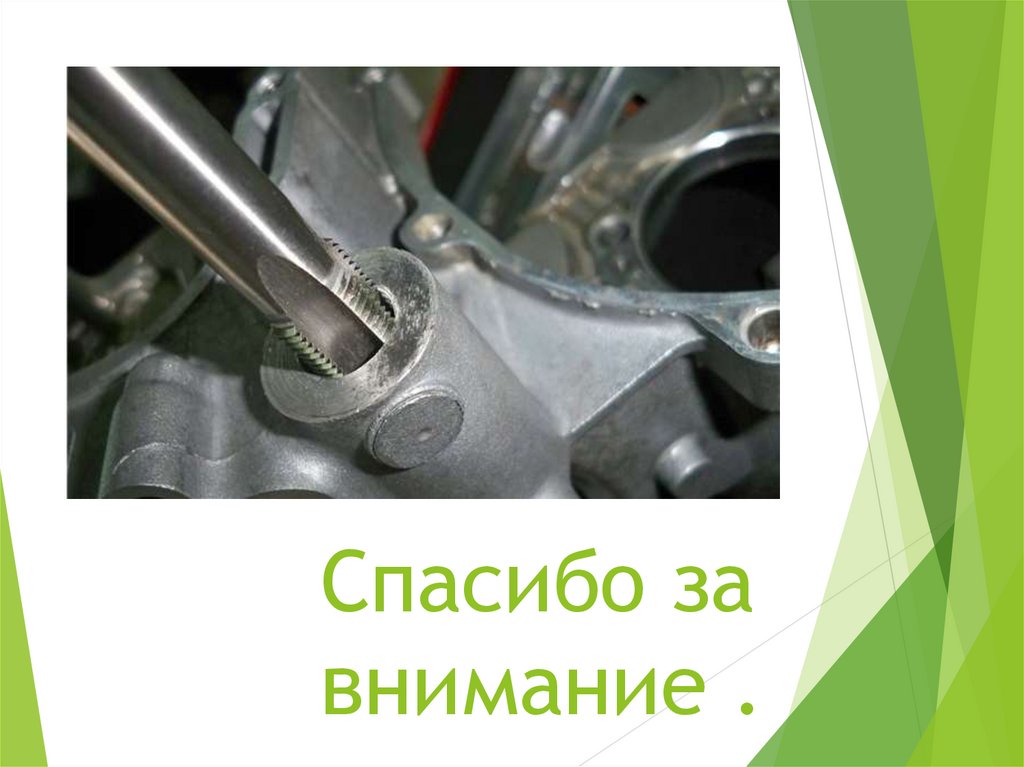

Спасибо за
внимание .
