Регулировка мальтийского механизма
1.
РЕГУЛИРОВКАМАЛЬТИЙСКОГО
МЕХАНИЗМА
2.
МАЛЬТИЙСКИЙ МЕХАНИЗМ3.
НАЗНАЧЕНИЕ РЕГУЛИРОВКИМАЛЬТИЙСКОГО МЕХАНИЗМА
Регулировка мальтийского
механизма направлена на
поддержание его в рабочем
состоянии для качественного
выполнения им своих функций.
4.
Регулировка ММ производится внескольких случаях:
1 - При сборке на заводе
изготовителе
2 - В случае появления отклонений в
работе ММ при его эксплуатации в
результате износа его отдельных
частей (появления зазоров).
5.
ИЗНОС ДЕТАЛЕЙ МАЛЬТИЙСКОГОМЕХАНИЗМА:
Износ в мальтийском механизме
возникает по причине
образования зазоров в следующих
трущихся сопряжениях:
1. Вал креста –
эксцентричная втулка.
Между ними возникает зазор,
крест покачивается, на экране
возникает вертикальная
неустойчивость.
6.
ИЗНОС ДЕТАЛЕЙ МАЛЬТИЙСКОГОМЕХАНИЗМА:
2. Шайба эксцентрика –
выемка креста. Между
ними возникает зазор,
крест покачивается, на
экране возникает
вертикальная
неустойчивость.
7.
ИЗНОС ДЕТАЛЕЙ МАЛЬТИЙСКОГОМЕХАНИЗМА:
3.
Палец- шлиц.
Поверхность шлица
становится шероховатой,
палец приобретает форму
многогранника.
При работе наблюдается
характерный стук.
8.
ИЗНОС ДЕТАЛЕЙ МАЛЬТИЙСКОГОМЕХАНИЗМА:
4. Вал эксцентрикавтулка эксцентрика.
Изнашиваются
равномерно, между ними
возникает зазор, но
дефектов изображения не
будет.
9.
МАЛЬТИЙСКИЙ МЕХАНИЗМ КИНОПРОЕКТОРА 23 КПК10.
ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ ПРОИЗВОДИМЫХПРИ РЕГУЛИРОВКЕ МАЛЬТИЙСКОГО МЕХАНИЗМА
Регулировка ММ производится в определенной
последовательности которую нельзя нарушать:
1 - Устраняем Осевой зазор вала мальтийского
креста.
2 - Регулируем Зазор между фиксирующей
шайбой эксцентрика и фиксируемой выемкой
мальтийского креста.
3 - Регулируем Плавность Входа пальца
эксцентрика в шлиц мальтийского креста.
4. Регулируем Зацепление шестерен
мальтийского и приводного механизмов.
11.
РЕГУЛИРОВКИ МАЛЬТИЙСКОГО МЕХАНИЗМА:1. Устраняем Осевой зазор вала
мальтийского креста.
Регулируется за счет перемещения
стопорного кольца, находящегося на
валу мальтийского креста (вал
вытягиваем в сторону скачкового
барабана а кольцо в противоположную
сторону до упора и закрепляем)
При неправильной регулировке на
экране появляется горизонтальная
неустойчивость.
12.
УЗЕЛ МАЛЬТИЙСКОГО КРЕСТА13.
2. Регулируем зазор между фиксирующей шайбойэксцентрика и фиксируемой выемкой
мальтийского креста.
ММ устанавливается в положение холостого хода.
Регулируется за счет поворота эксцентричной
втулки в которой вращается вал креста
специальным ключом.
При повороте втулки узел мальтийского креста
приближается у фиксирующей шайбе
эксцентрика.
Величина зазора не должна превышать 0,02 –
0,03 мм.
После регулировки положение втулки
фиксируется стопорным винтом.
При неправильной регулировке на экране
вертикальная неустойчивость.
14.
15.
ЭКСЦЕНТРИЧНАЯ ВТУЛКА16.
3. Регулируем Плавность Входа пальцаэксцентрика в шлиц мальтийского
креста. Палец должен входить в шлиц
под углом 90°
Регулируется при помощи поворота
основания пальца.
При неправильной регулировке появляется повышенный шум при
работе ММ и быстрый износ пальца и
шлица.
17.
ВАРИАНТЫ ВХОДА ПАЛЬЦАЭКСЦЕНТРИКА В ШЛИЦ МАЛЬТИЙСКОГО
КРЕСТА
18.

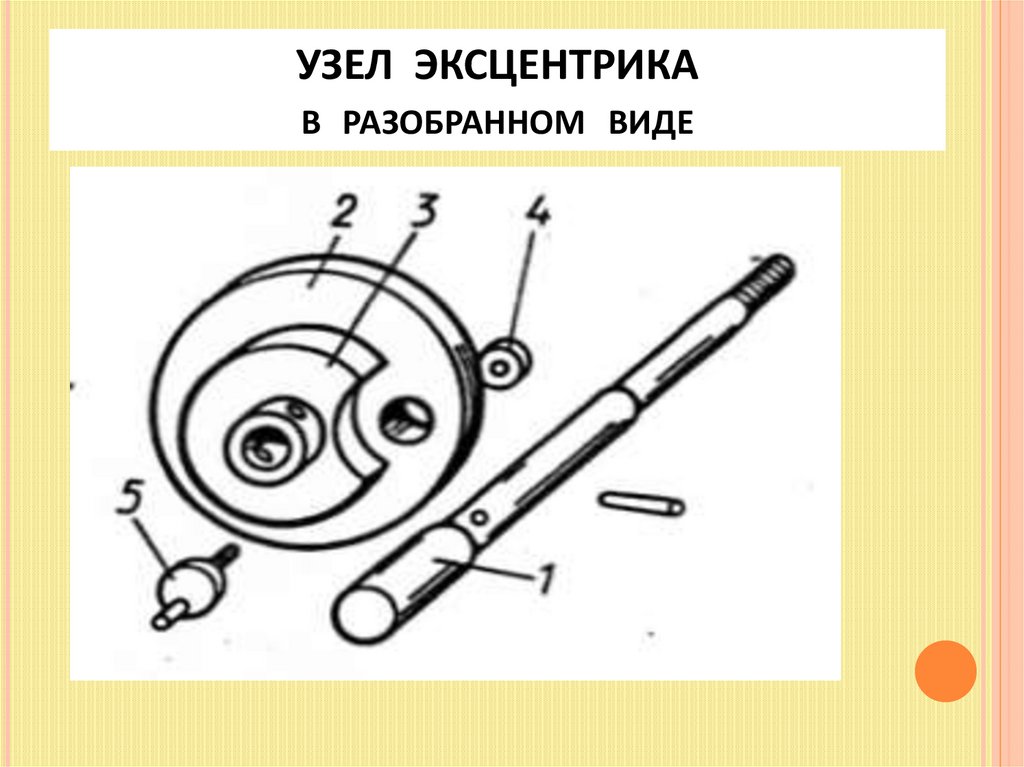

УЗЕЛ ЭКСЦЕНТРИКАВ РАЗОБРАННОМ ВИДЕ
19.
НА РИСУНКЕ ПОКАЗАНЫ:1 – Вал эксцентрика
2 – Диск эксцентрика
3 – Фиксирующая шайба эксцентрика
4 – Гайка крепления пальца эксцентрика
5 – Палец эксцентрика, изготовлен
эксцентрично относительно своего
основания (со смещением от центра)
20.

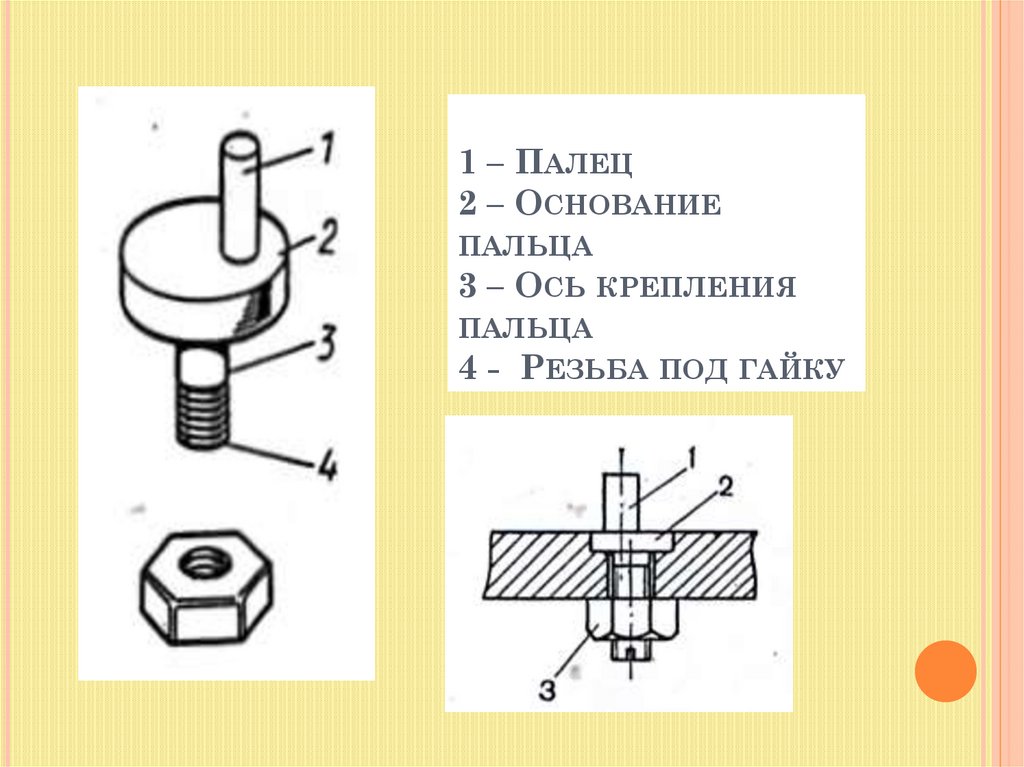

1 – ПАЛЕЦ2 – ОСНОВАНИЕ
ПАЛЬЦА
3 – ОСЬ КРЕПЛЕНИЯ
ПАЛЬЦА
4 - РЕЗЬБА ПОД ГАЙКУ
21.
4. Регулируем Зацеплениешестерен мальтийского и
приводного механизмов.
Регулируется за счет поворота
эксцентричного фланца (1) при
установке ММ в головку
кинопроектора, при этом
шестерня ММ будет приближаться
к шестерне вертикального вала
приводного механизма
кинопроектора 23КПК
22.
23.
МАЛЬТИЙСКИЙ МЕХАНИЗМ24.
25.
ИСТОЧНИКИ1 – «Кинопроекционная техника» учебник для
кинотехникумов, Л.С. Гинзбург, К.Б. Данилов,
Н.М. Королев, М, «Искусство», 1986г.
Стр. 51 – 55
2 – Журналы «Киномеханик»,
«Новинки кинотехники»
3 – Интернет
