Особенности выполнения строительно-монтажных работ (СМР) по контактной сети ВСМ Москва – Казань

1. Особенности выполнения строительно-монтажных работ (СМР) по контактной сети ВСМ Москва – Казань

Особенности
выполнения
строительномонтажных работ (СМР)
по контактной сети
ВСМ Москва – Казань
___
30.06.2017

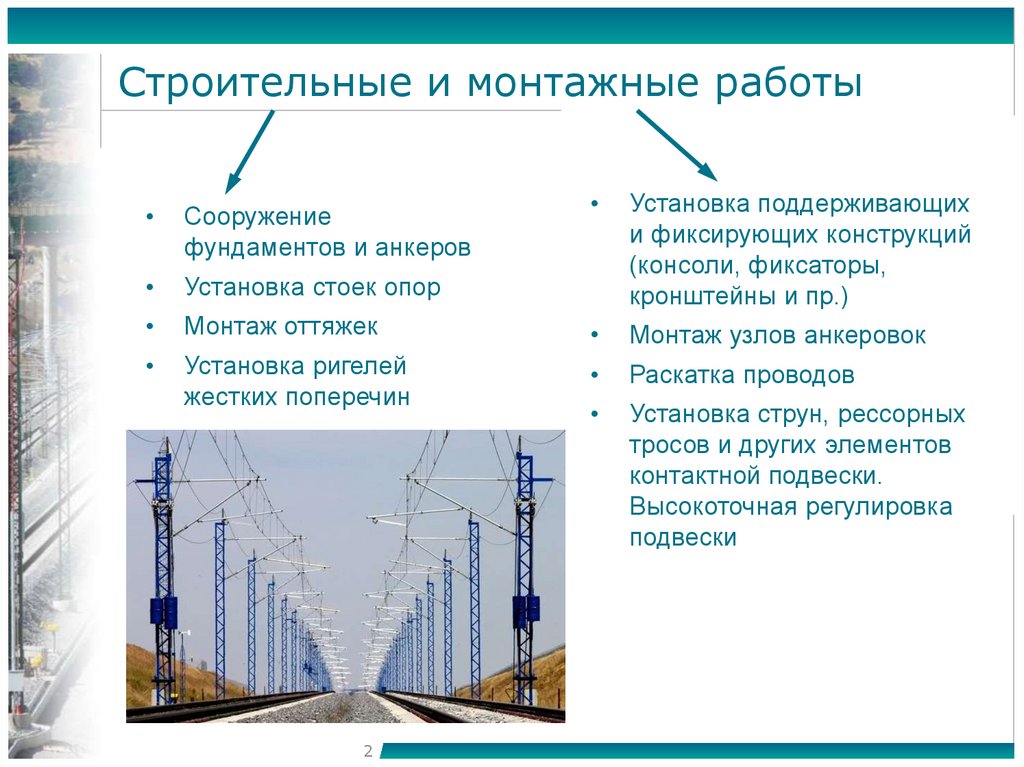

2. Строительные и монтажные работы

Установка поддерживающих
и фиксирующих конструкций
(консоли, фиксаторы,
кронштейны и пр.)
Монтаж оттяжек
Монтаж узлов анкеровок
Установка ригелей
жестких поперечин
Раскатка проводов
Установка струн, рессорных
тросов и других элементов
контактной подвески.
Высокоточная регулировка
подвески
Сооружение
фундаментов и анкеров
Установка стоек опор
2

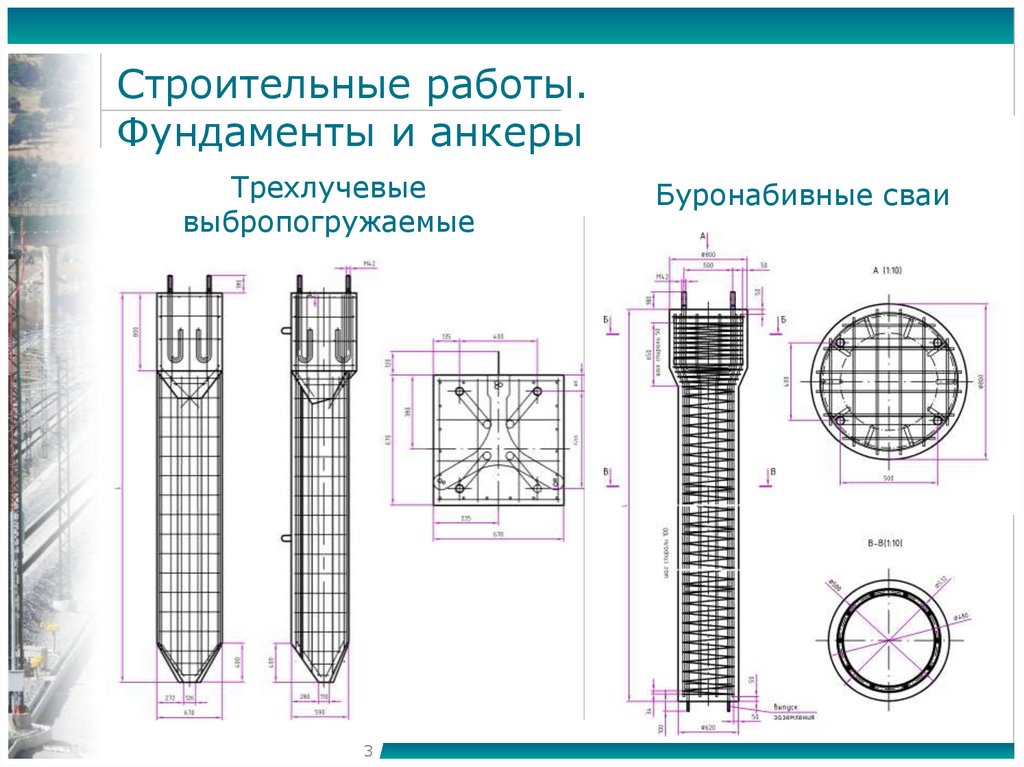

3.

Строительные работы.
Фундаменты и анкеры
Трехлучевые
выбропогружаемые
3
Буронабивные сваи

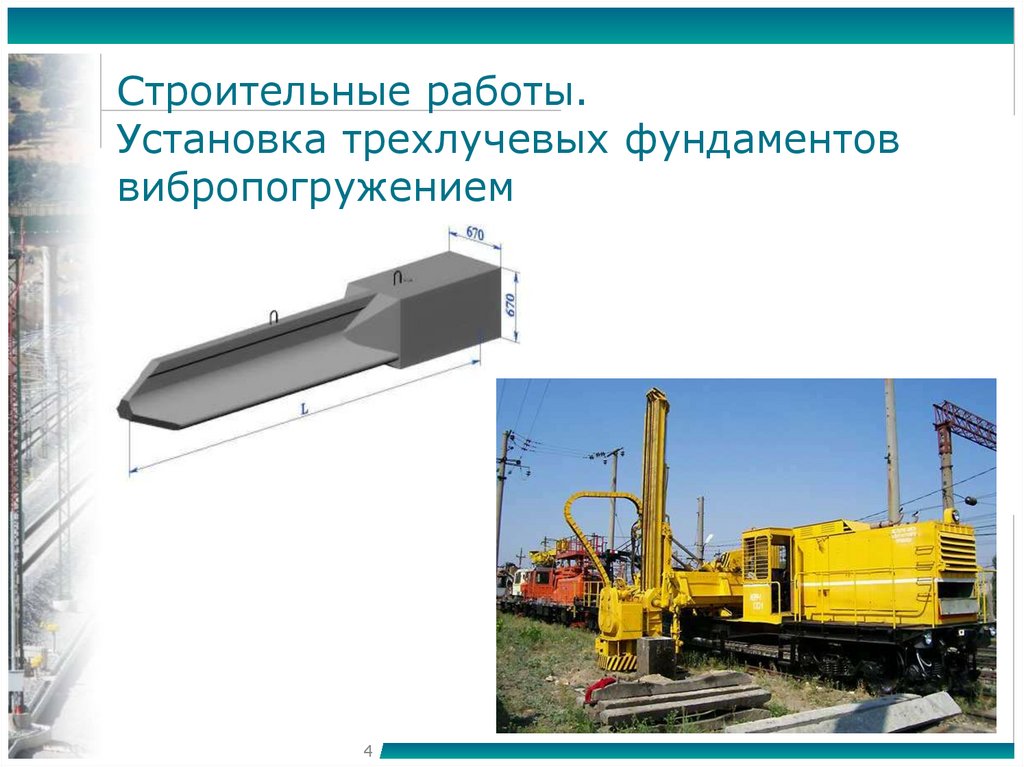

4.

Строительные работы.
Установка трехлучевых фундаментов
вибропогружением
4

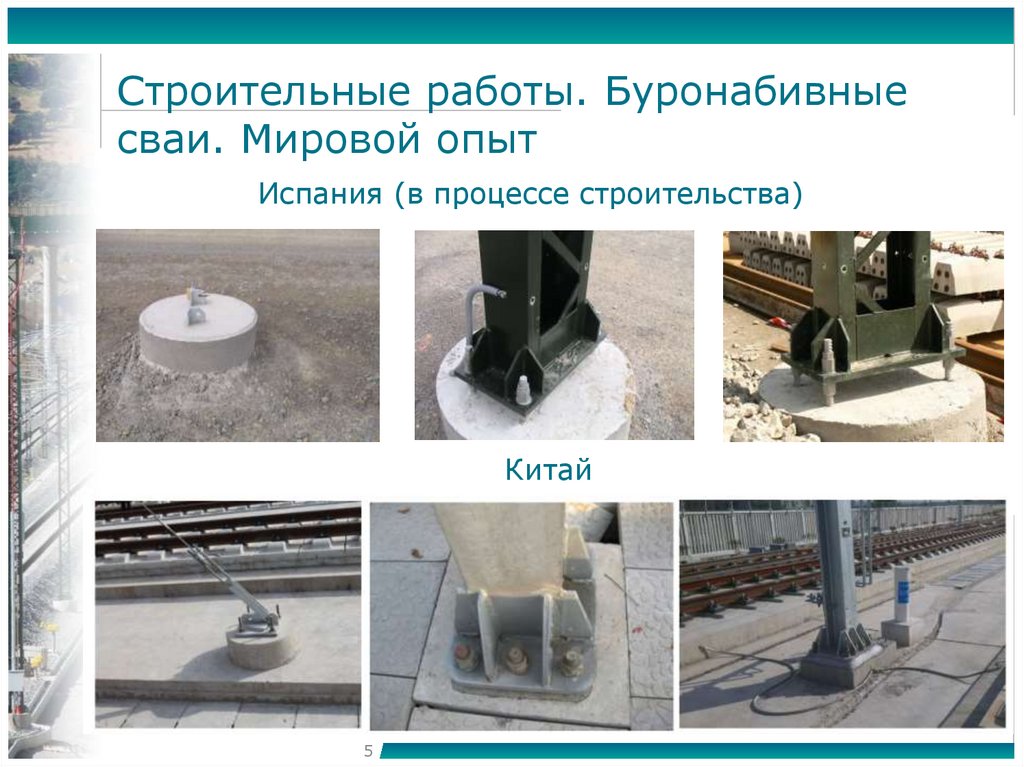

5.

Строительные работы. Буронабивные
сваи. Мировой опыт
Испания (в процессе строительства)
Китай
5

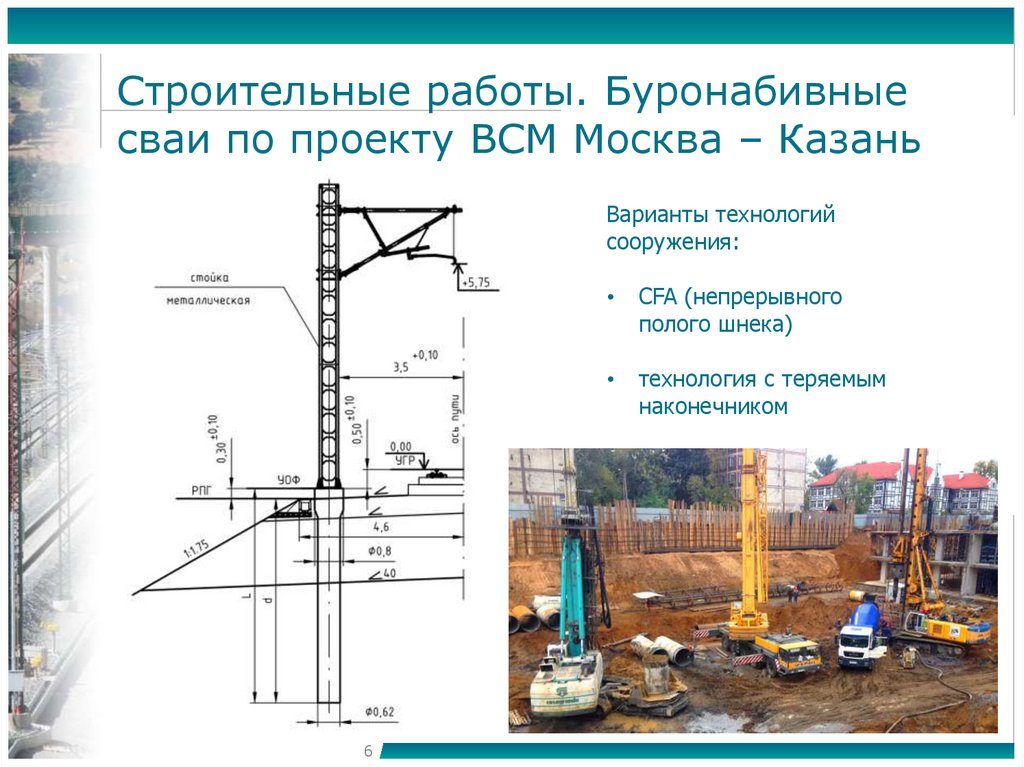

6.

Строительные работы. Буронабивные
сваи по проекту ВСМ Москва – Казань
Варианты технологий
сооружения:
6
CFA (непрерывного
полого шнека)
технология с теряемым
наконечником

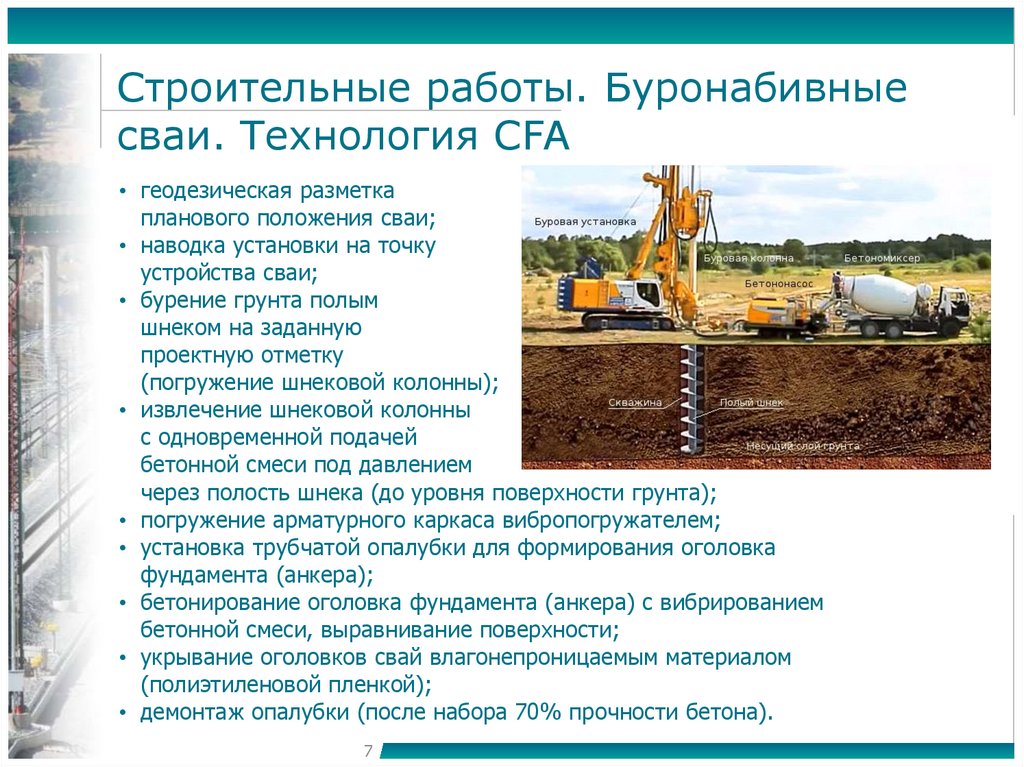

7.

Строительные работы. Буронабивные
сваи. Технология CFA
• геодезическая разметка
планового положения сваи;
• наводка установки на точку
устройства сваи;
• бурение грунта полым
шнеком на заданную
проектную отметку
(погружение шнековой колонны);
• извлечение шнековой колонны
с одновременной подачей
бетонной смеси под давлением
через полость шнека (до уровня поверхности грунта);
• погружение арматурного каркаса вибропогружателем;
• установка трубчатой опалубки для формирования оголовка
фундамента (анкера);
• бетонирование оголовка фундамента (анкера) с вибрированием
бетонной смеси, выравнивание поверхности;
• укрывание оголовков свай влагонепроницаемым материалом
(полиэтиленовой пленкой);
• демонтаж опалубки (после набора 70% прочности бетона).
7

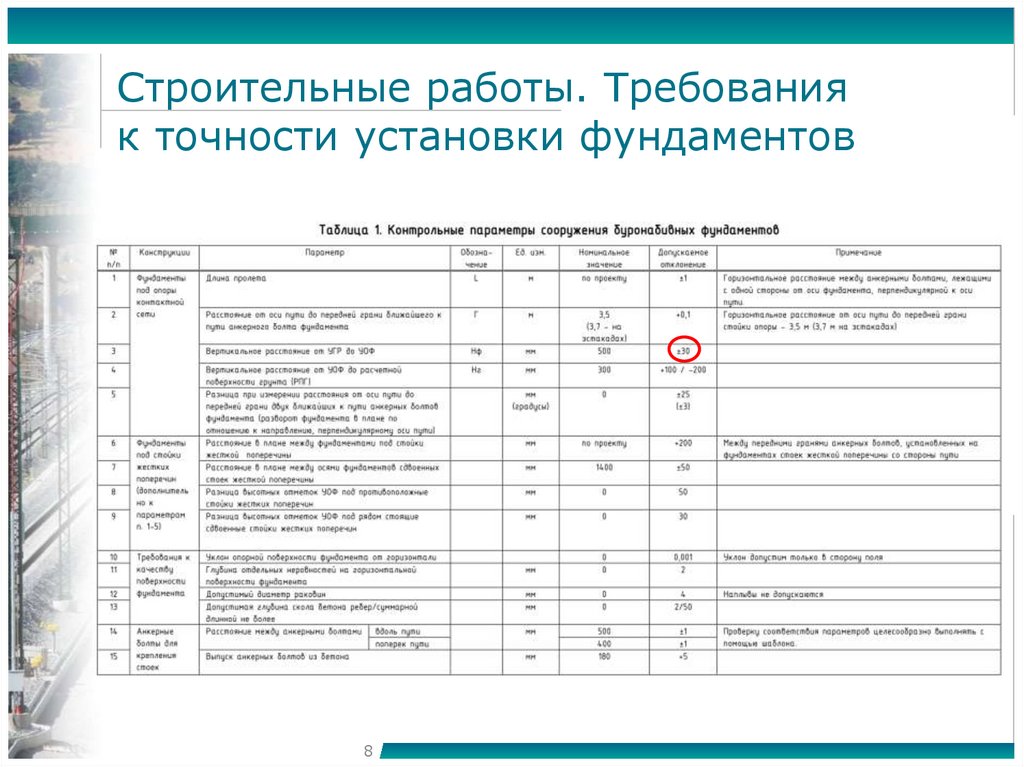

8.

Строительные работы. Требования
к точности установки фундаментов
8

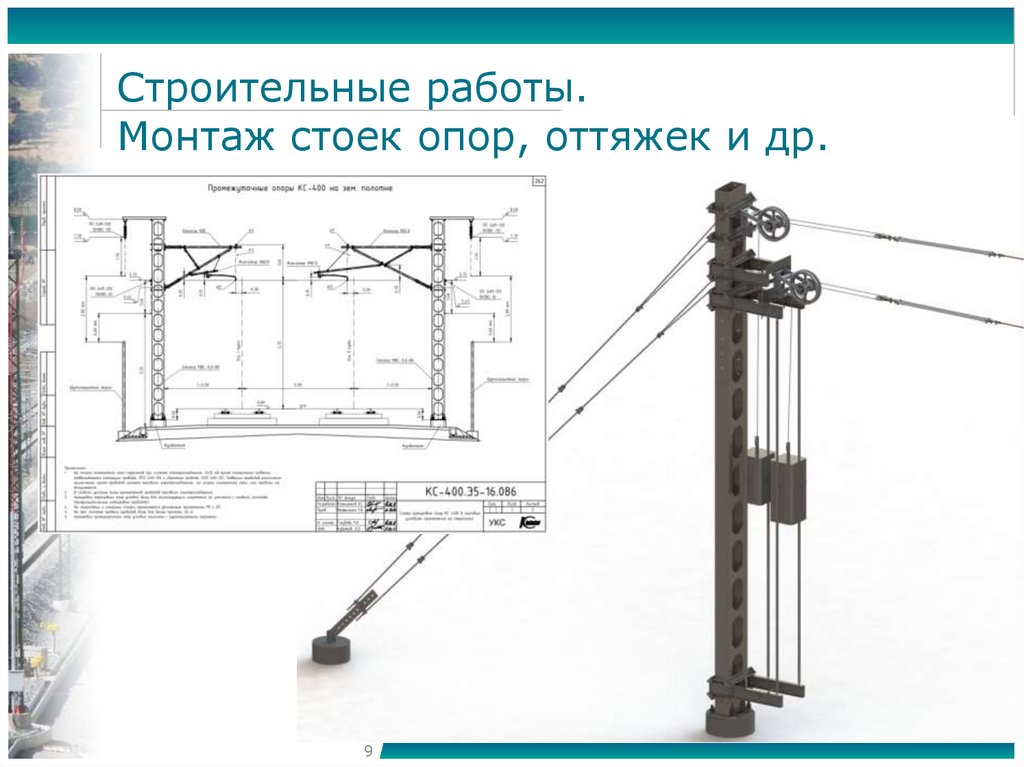

9.

Строительные работы.
Монтаж стоек опор, оттяжек и др.
9

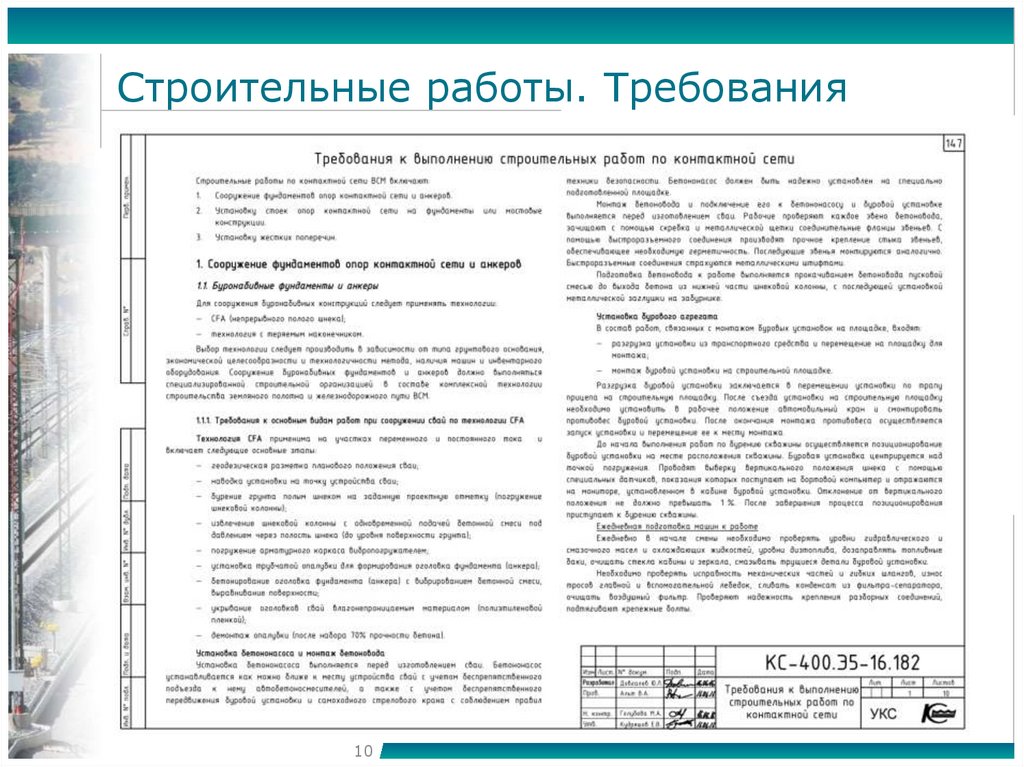

10.

Строительные работы. Требования
10

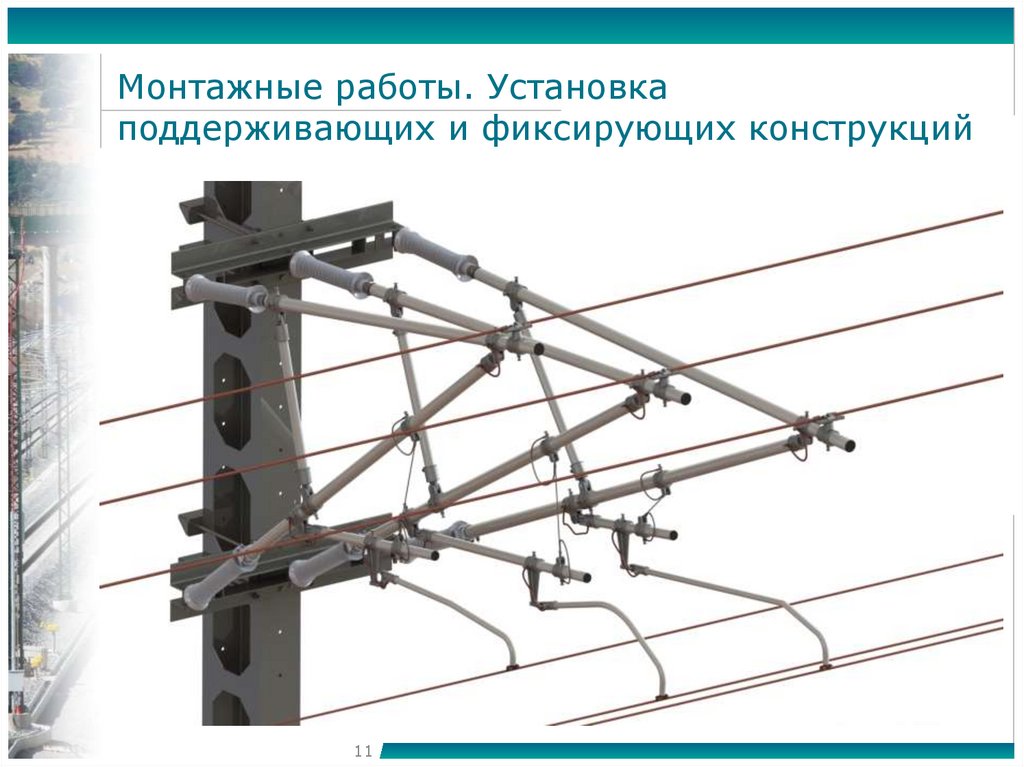

11.

Монтажные работы. Установка
поддерживающих и фиксирующих конструкций
11

12.

Монтажные работы. Раскатка проводов
Комплекс для раскатки проводов под заданным натяжением
12

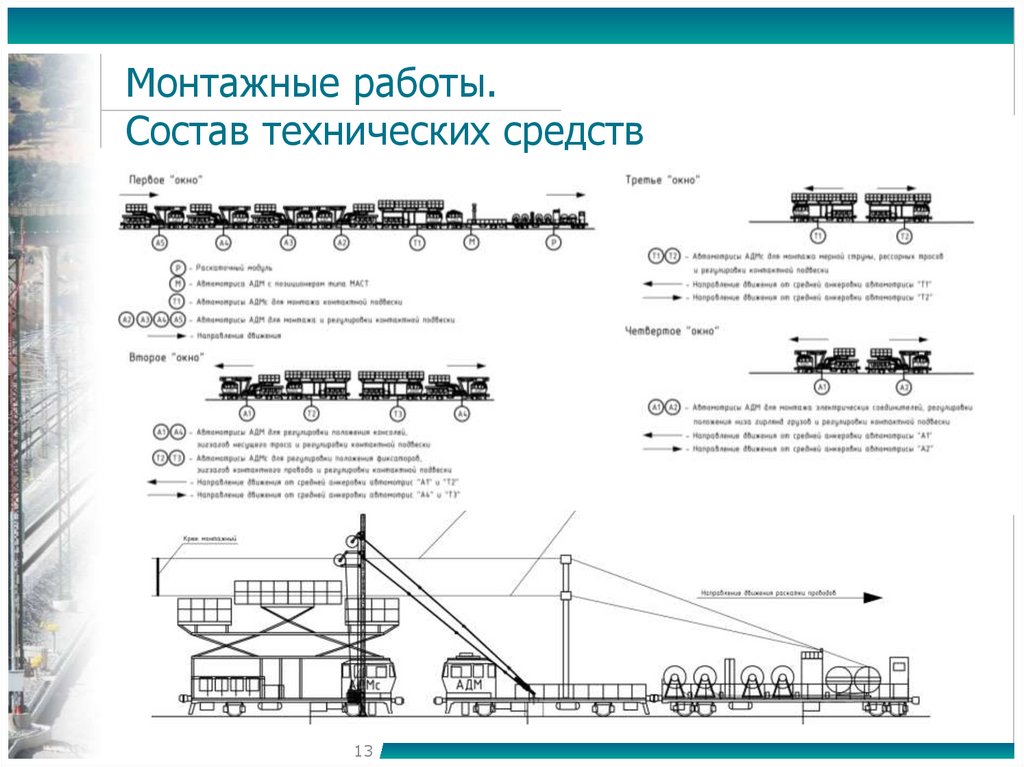

13.

Монтажные работы.
Состав технических средств
13

14.

Основные требования к точности регулировки положения КП
по ленте ВИКС при проходе с опущенным токоприемником
Зигзаги КП (зависят от
температуры): соответствие
таблице зигзагов ± 20 мм
Стрела провеса КП
в середине пролета: по проекту ± 5 мм
Разница высот КП у соседних опор:
± 10 мм от УГР — (для КС-400)
14

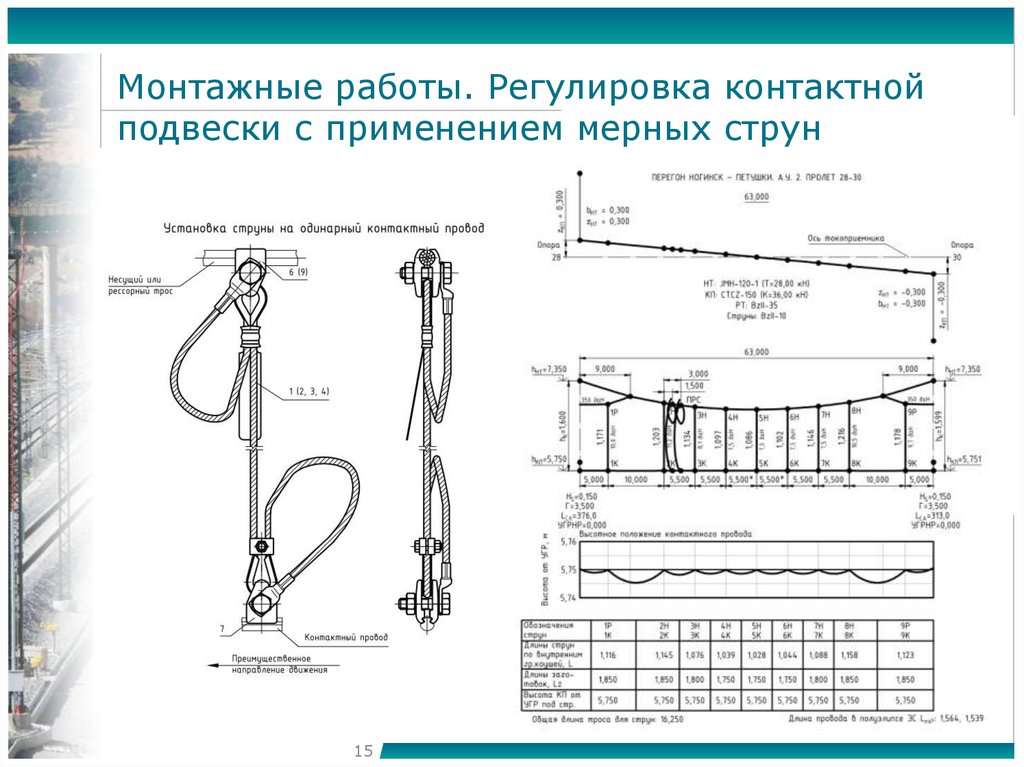

15.

Монтажные работы. Регулировка контактной
подвески с применением мерных струн
15

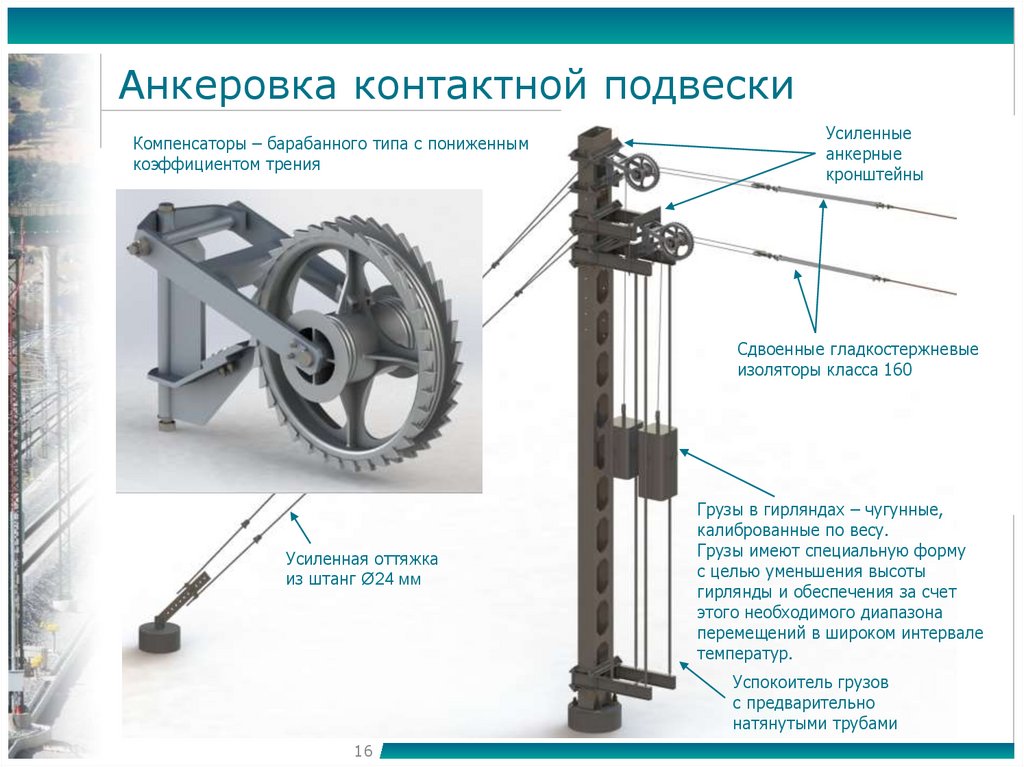

16. Анкеровка контактной подвески

Компенсаторы – барабанного типа с пониженным
коэффициентом трения
Усиленные
анкерные
кронштейны
Сдвоенные гладкостержневые
изоляторы класса 160
Усиленная оттяжка
из штанг Ø24 мм
Грузы в гирляндах – чугунные,
калиброванные по весу.
Грузы имеют специальную форму
с целью уменьшения высоты
гирлянды и обеспечения за счет
этого необходимого диапазона
перемещений в широком интервале
температур.
Успокоитель грузов
с предварительно
натянутыми трубами
16

17. Спасибо за внимание!

В презентации использованы фотографии контактной сети
ВСМ Мадрид – Вальядолид (Испания) в период строительства
