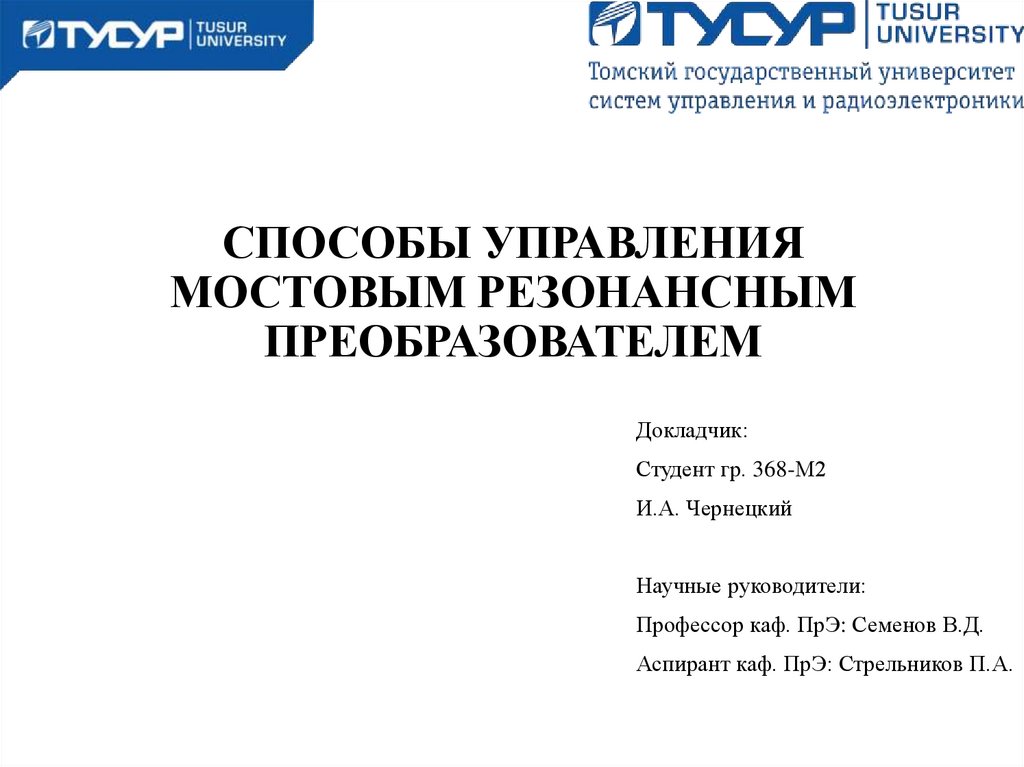

Способы управления мостовым резонансным преобразователем

1.

СПОСОБЫ УПРАВЛЕНИЯ
МОСТОВЫМ РЕЗОНАНСНЫМ
ПРЕОБРАЗОВАТЕЛЕМ
Докладчик:
Студент гр. 368-М2
И.А. Чернецкий
Научные руководители:
Профессор каф. ПрЭ: Семенов В.Д.
Аспирант каф. ПрЭ: Стрельников П.А.

2.

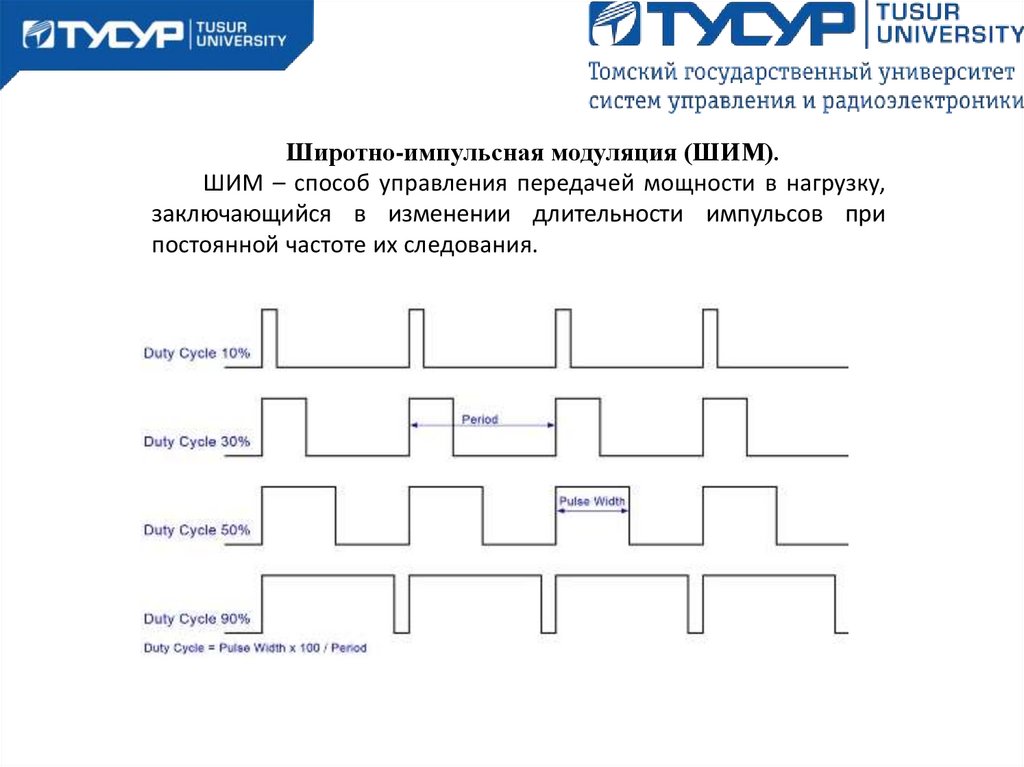

Широтно-импульсная модуляция (ШИМ).
ШИМ – способ управления передачей мощности в нагрузку,
заключающийся в изменении длительности импульсов при
постоянной частоте их следования.

3.

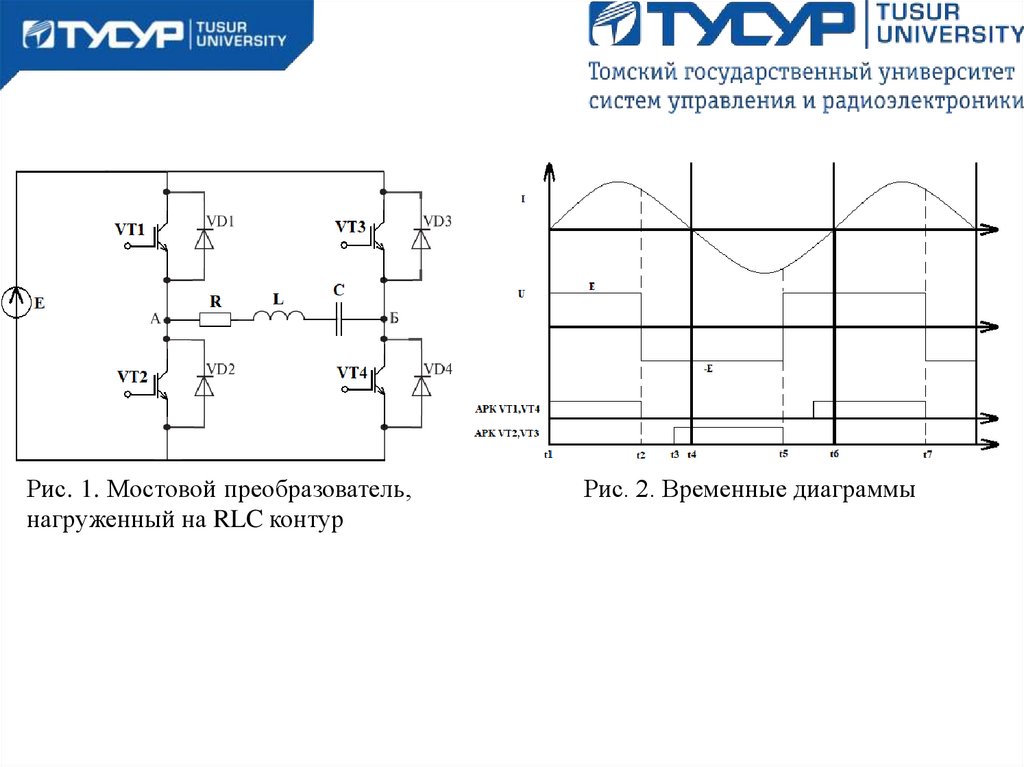

Рис. 1. Мостовой преобразователь,
нагруженный на RLC контур
Рис. 2. Временные диаграммы

4.

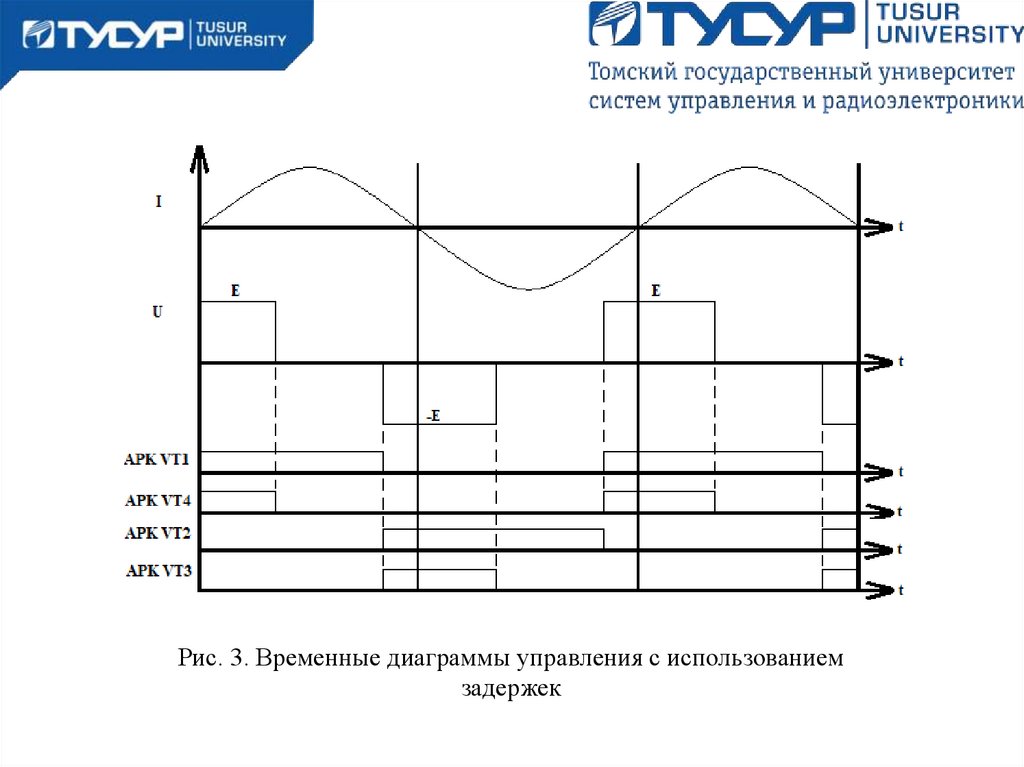

Рис. 3. Временные диаграммы управления с использованием
задержек

5.

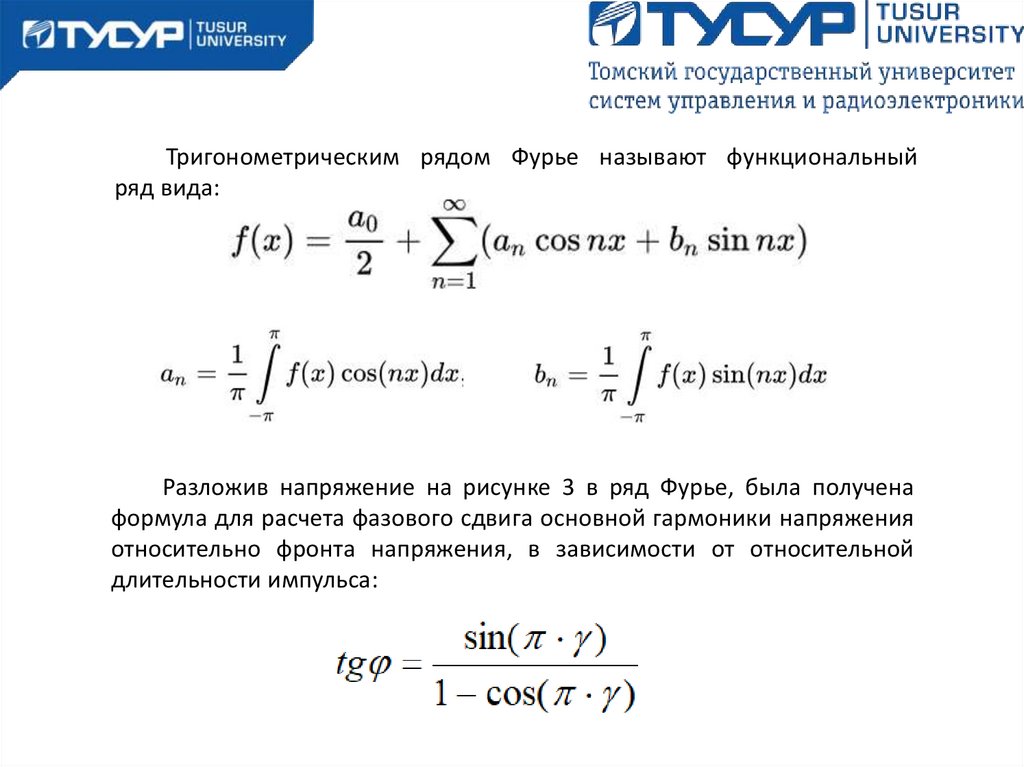

Тригонометрическим рядом Фурье называют функциональный
ряд вида:
Разложив напряжение на рисунке 3 в ряд Фурье, была получена
формула для расчета фазового сдвига основной гармоники напряжения
относительно фронта напряжения, в зависимости от относительной
длительности импульса:

6.

Спасибо за внимание!
Докладчик:
Студент гр. 368-М2
И.А. Чернецкий
