Элементы статики. Тема 1

1.

Элементы статики
Н.И. Чащин

2.

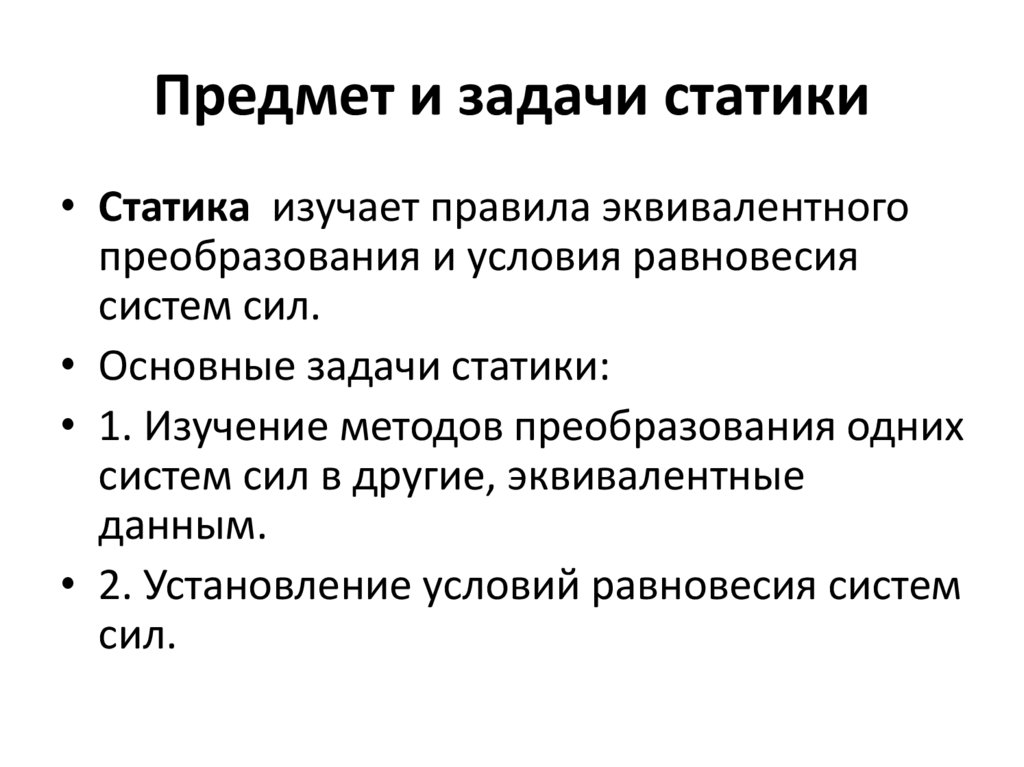

Предмет и задачи статики
• Статика изучает правила эквивалентного
преобразования и условия равновесия
систем сил.
• Основные задачи статики:
• 1. Изучение методов преобразования одних
систем сил в другие, эквивалентные
данным.
• 2. Установление условий равновесия систем
сил.

3.

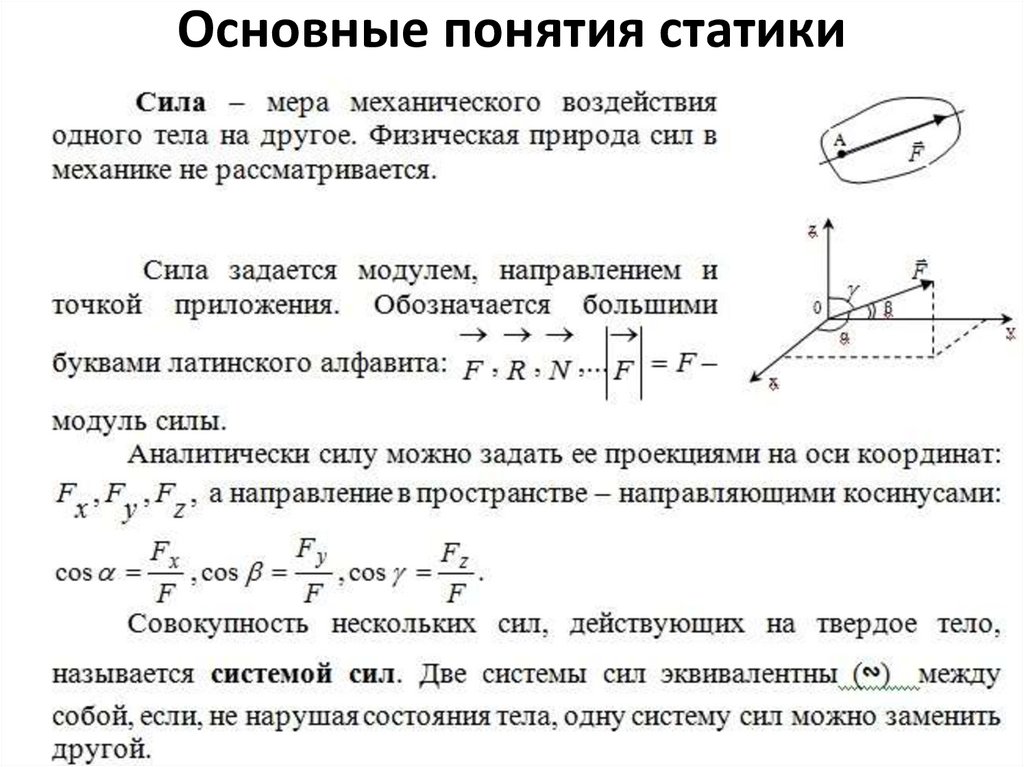

Основные понятия статики

4.

Основные понятия статики

5.

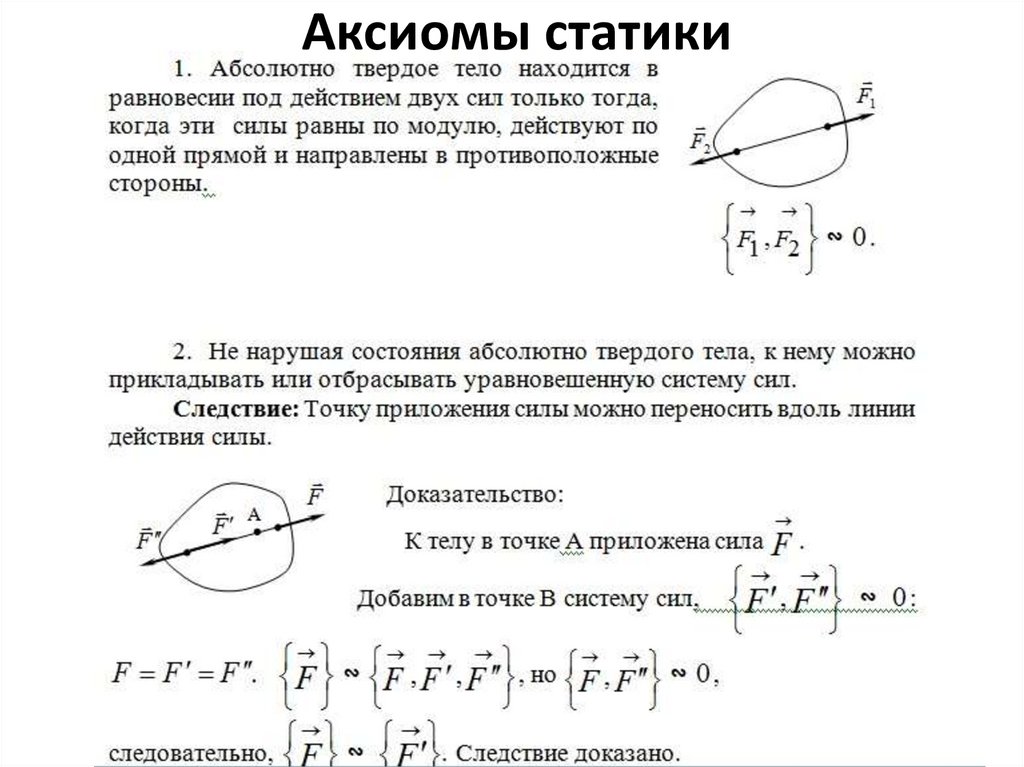

Аксиомы статики

6.

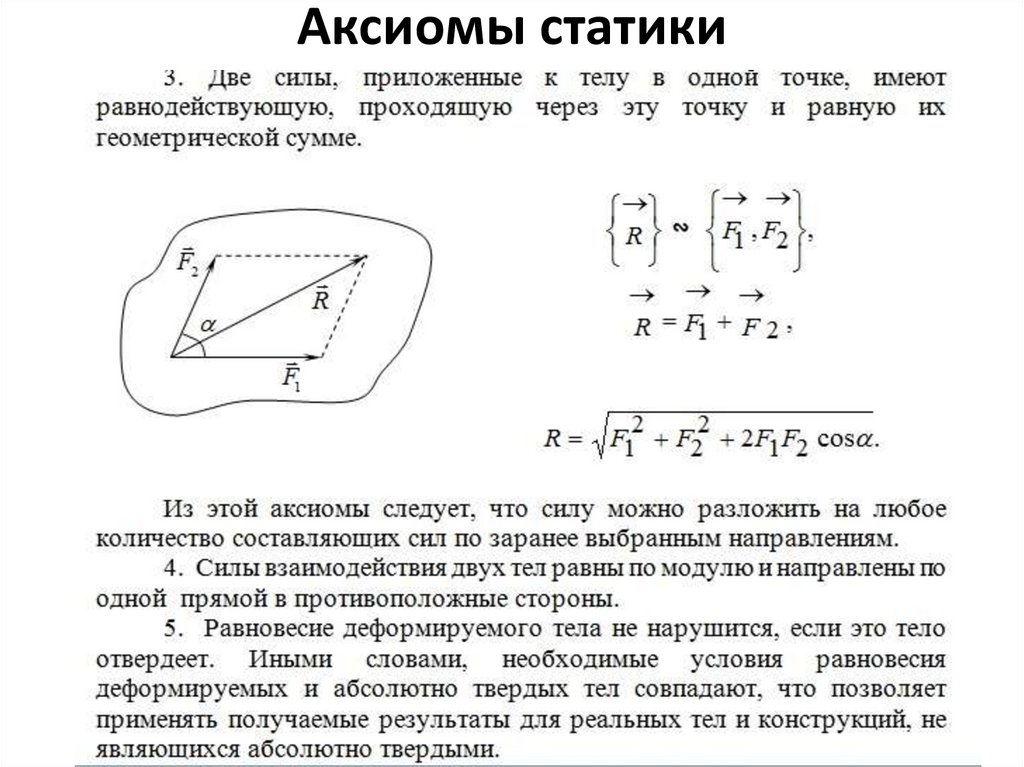

Аксиомы статики

7.

Связи и реакции связей.
Основные типы связей

8.

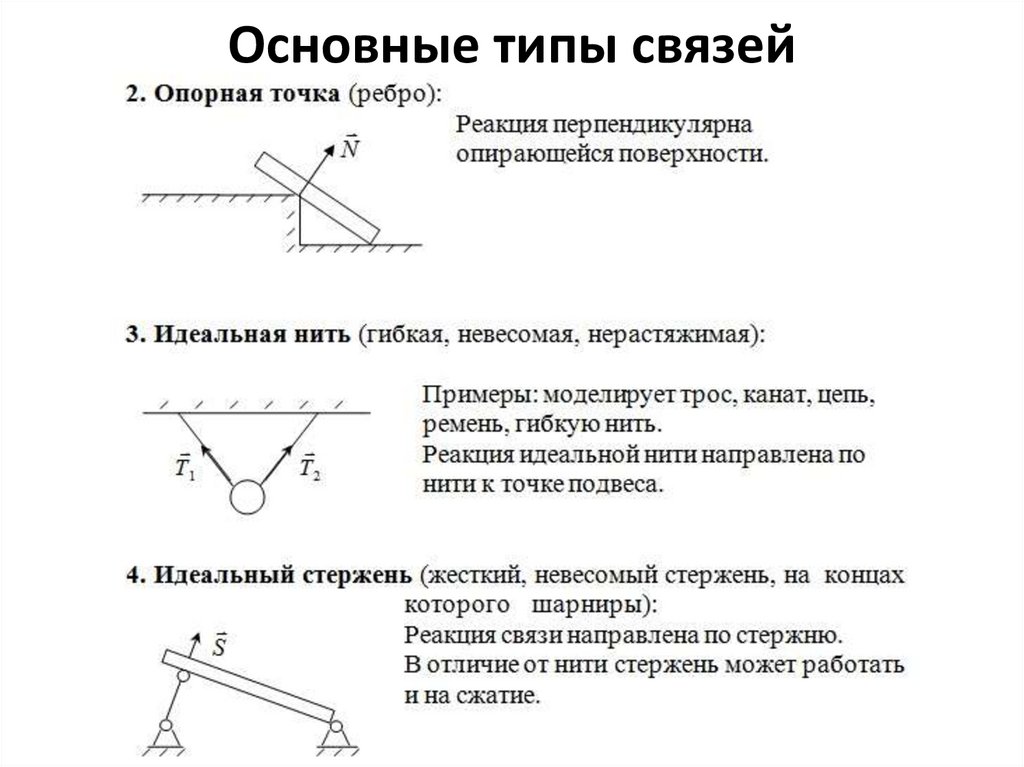

Основные типы связей

9.

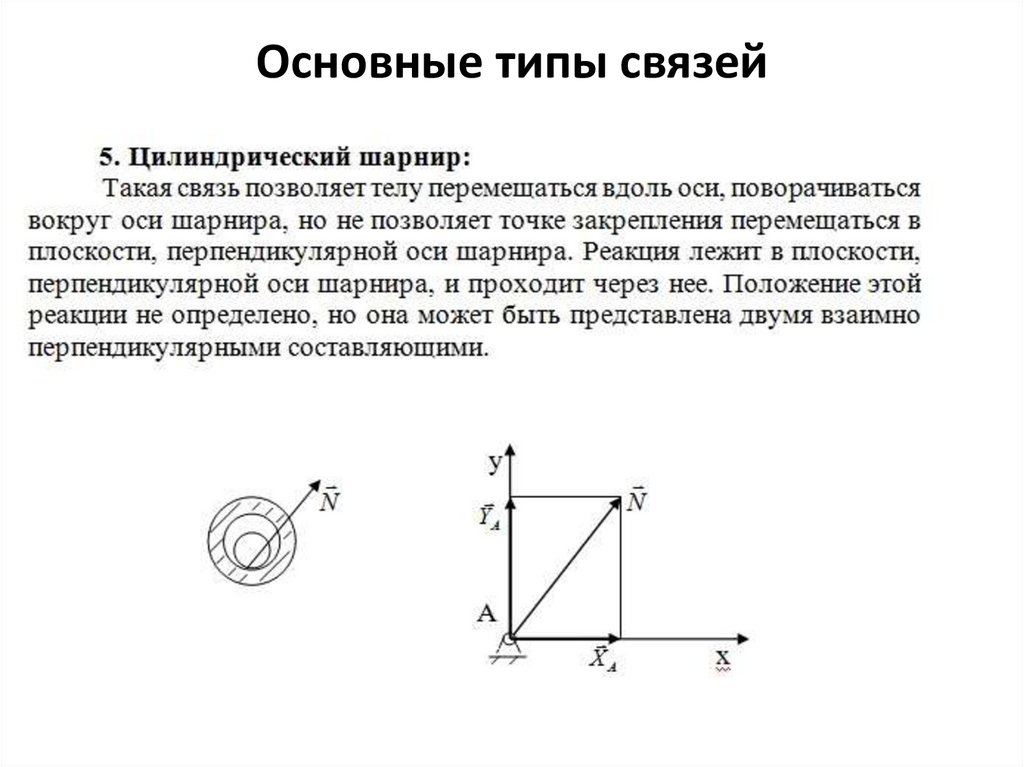

Основные типы связей

10.

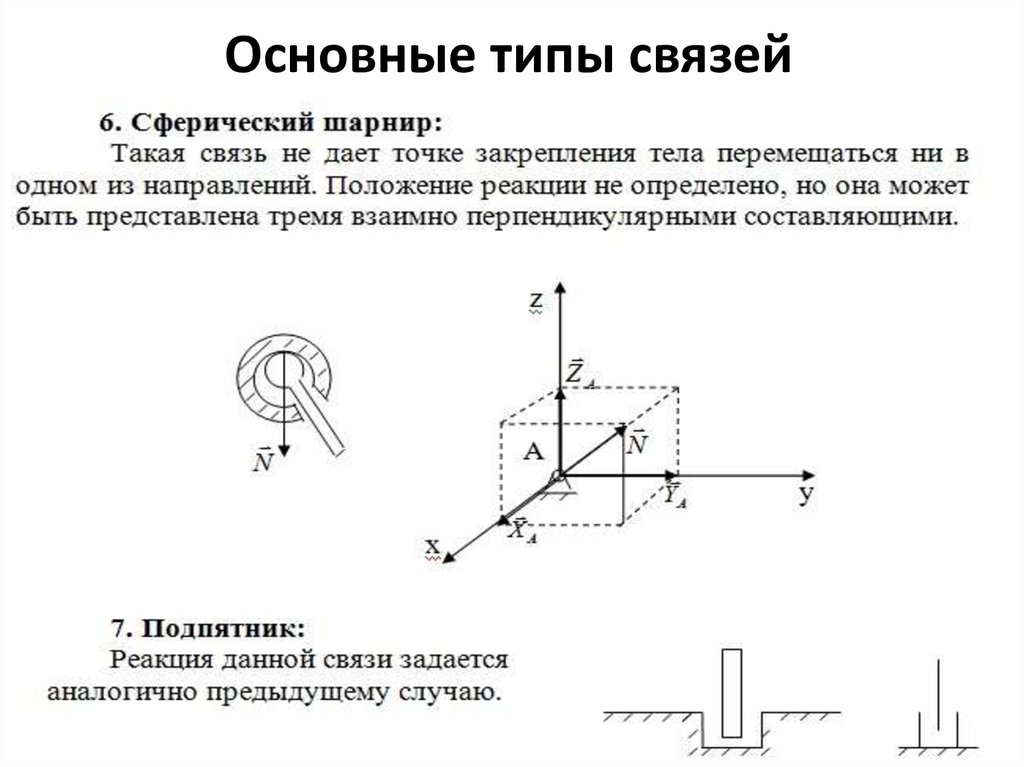

Основные типы связей

11.

Основные типы связей

12.

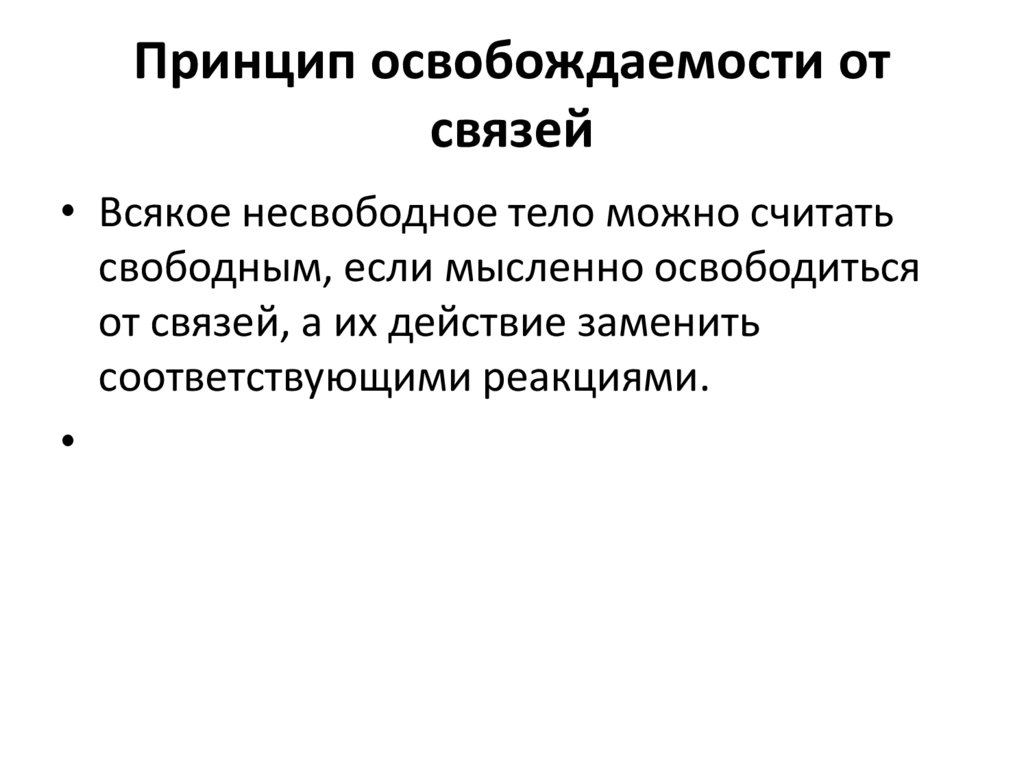

Принцип освобождаемости от
связей
• Всякое несвободное тело можно считать
свободным, если мысленно освободиться
от связей, а их действие заменить
соответствующими реакциями.

13.

Система сходящихся сил. Равнодействующая.

14.

Условия равновесия системы сходящихся сил

15.

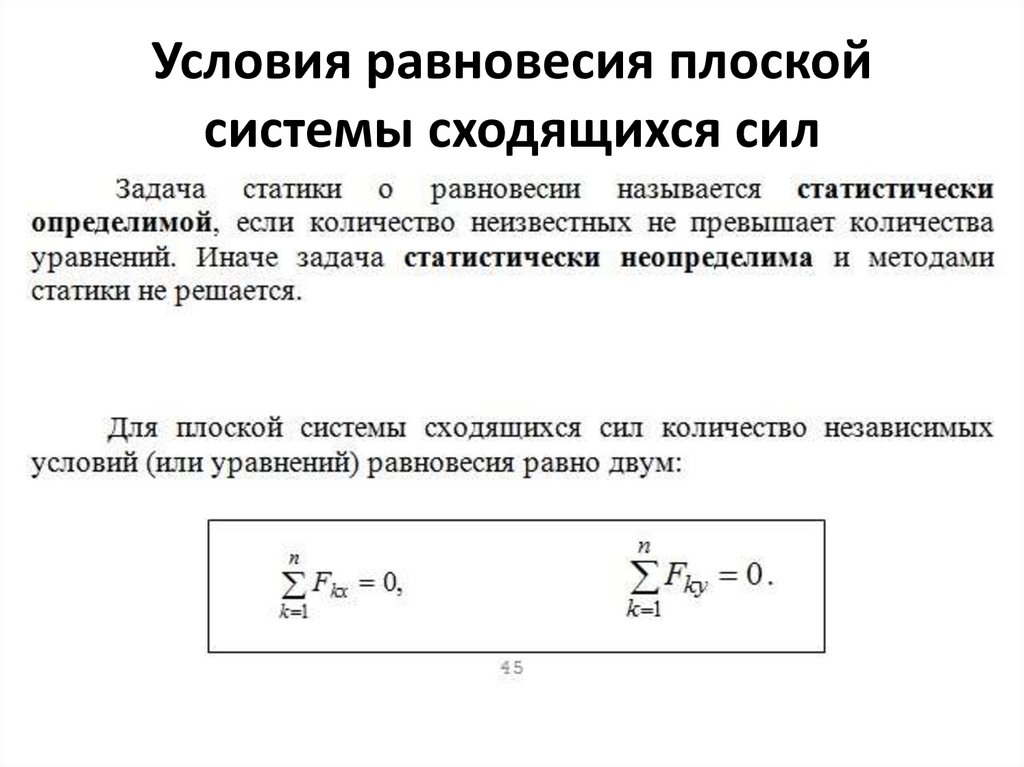

Условия равновесия плоской
системы сходящихся сил
