Местный разрез

1.

2.

3.

4. Расположение сечений

Вынесенные
Наложенные
Сечение в
разрыве вида

5.

Сечения не
обозначают,
если их фигура
имеет
симметричную
форму и
находится на
следе секущей
плоскости

6.

7.

8.

9.

Получение сечений

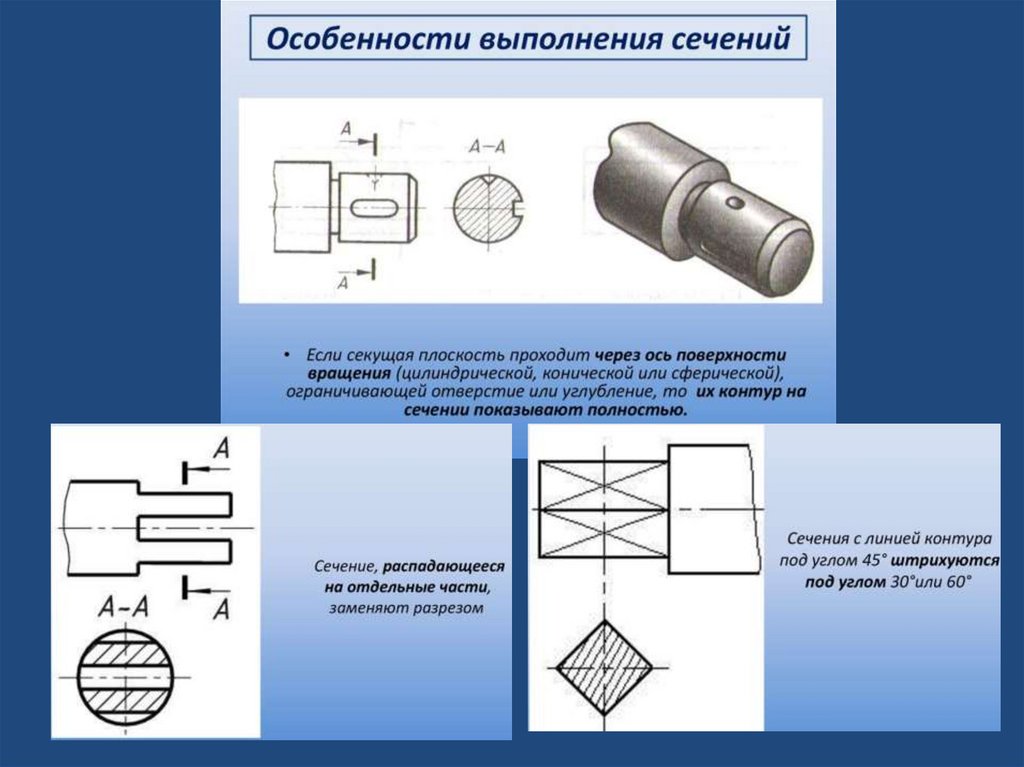

Сечение – это изображение предмета, рассеченного
плоскостью. На сечении показывают только то, что
попадает в секущую плоскость

10.

Выполнение сечений детали «Вал»

11.

Примеры выполнения сечений
