Занятие Разрезы простые, сложные, местные

1. Разрезы простые, сложные, местные

Разработали:
Преподаватели БПОУ ОО ОПЭК
Новикова Н. Н
Шнайдер Т. А.

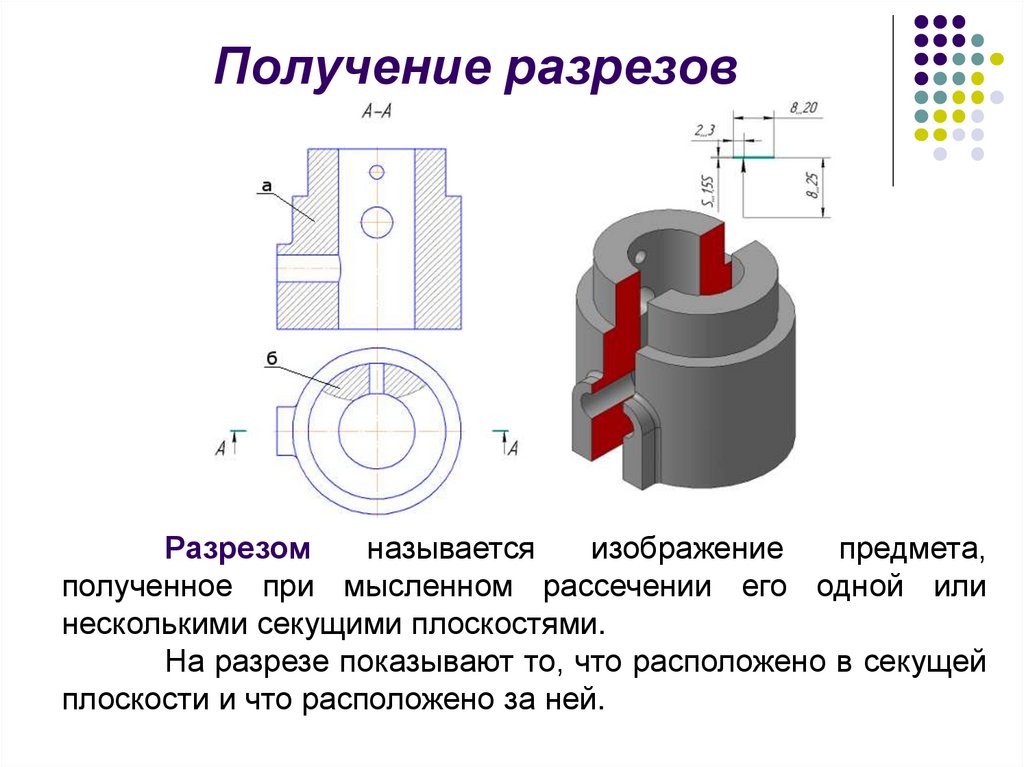

2. Получение разрезов

Разрезом
называется
предмета,
полученное при мысленном рассечении его одной или
несколькими секущими плоскостями.
Hа разрезе показывают то, что расположено в секущей
плоскости и что расположено за ней.

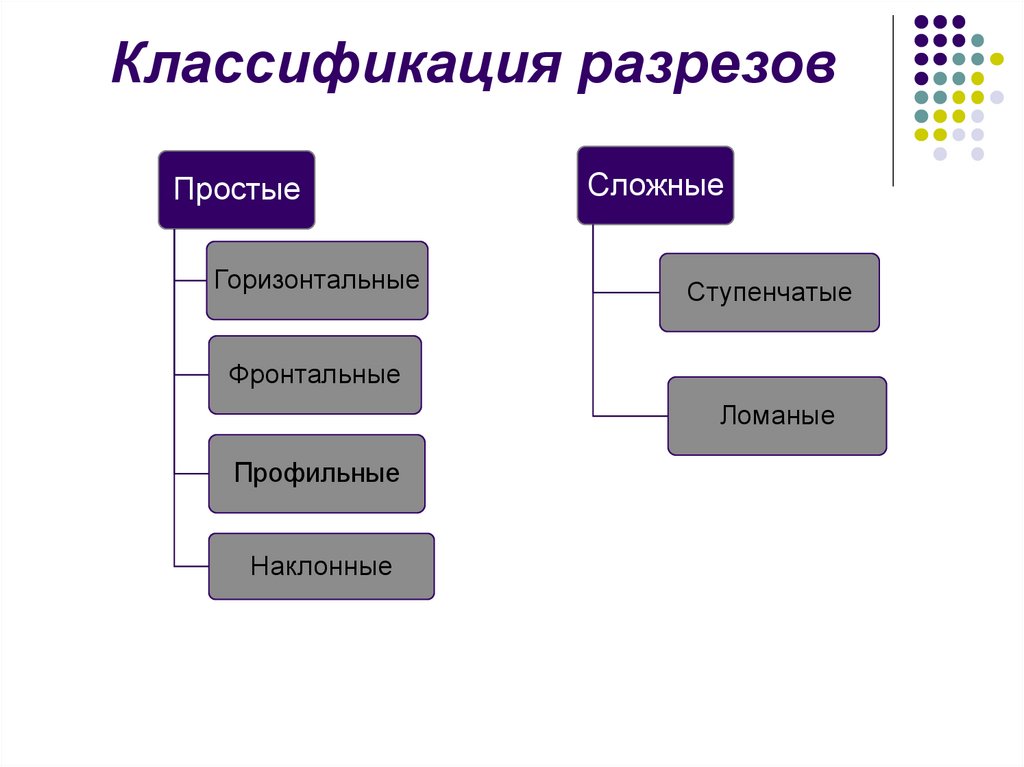

3. Классификация разрезов

Простые
Горизонтальные
Сложные
Ступенчатые
Фронтальные
Ломаные
Профильные
Наклонные

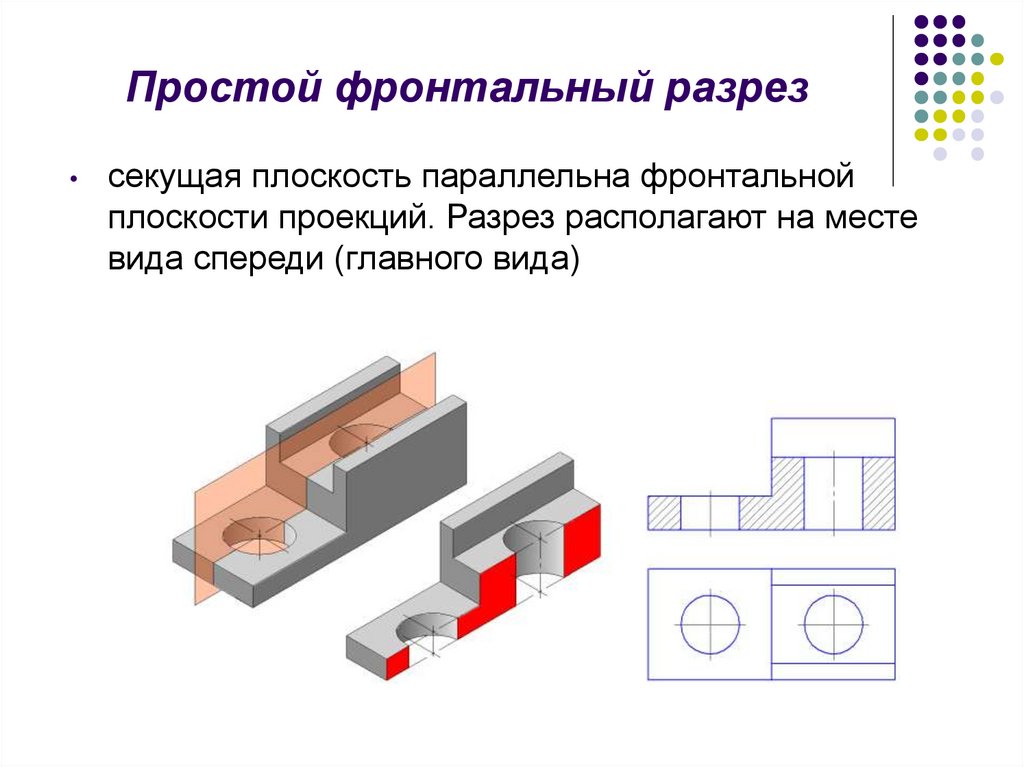

4. Простой фронтальный разрез

секущая плоскость параллельна фронтальной
плоскости проекций. Разрез располагают на месте
вида спереди (главного вида)

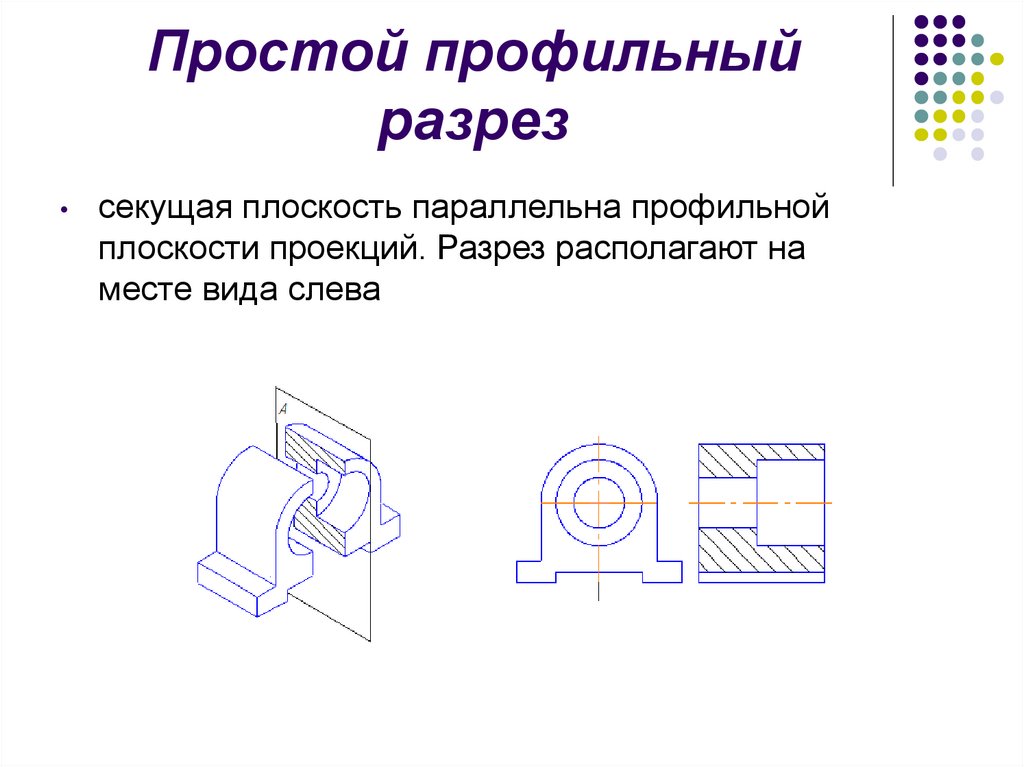

5. Простой профильный разрез

секущая плоскость параллельна профильной
плоскости проекций. Разрез располагают на
месте вида слева

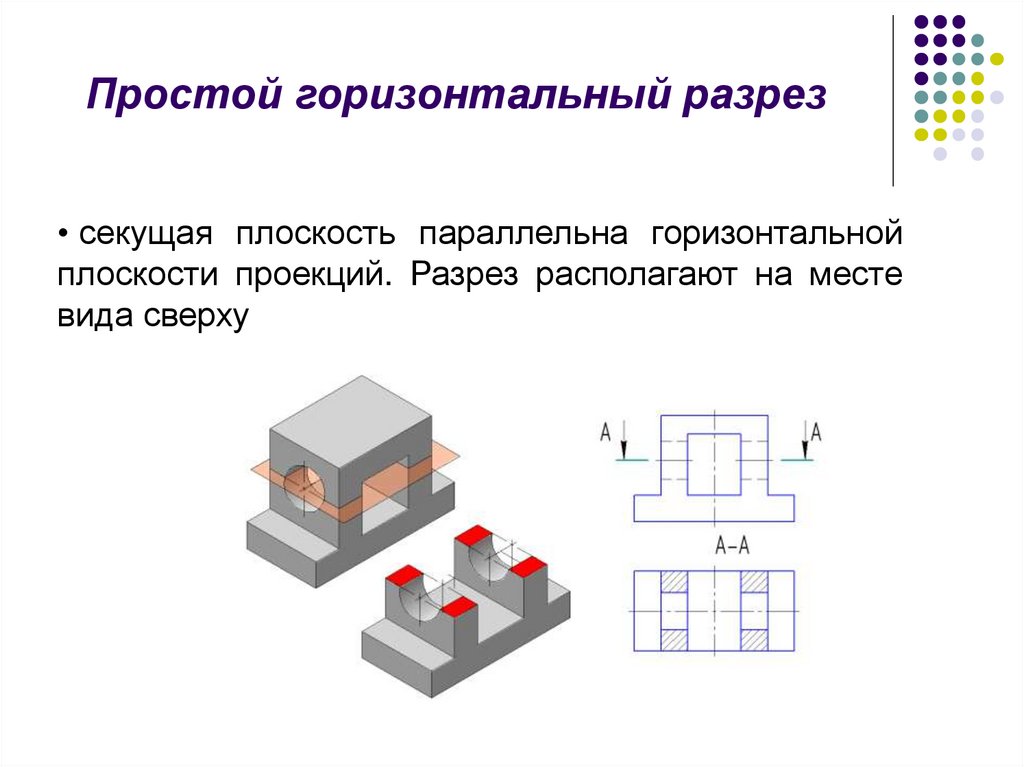

6. Простой горизонтальный разрез

• секущая плоскость параллельна горизонтальной
плоскости проекций. Разрез располагают на месте
вида сверху

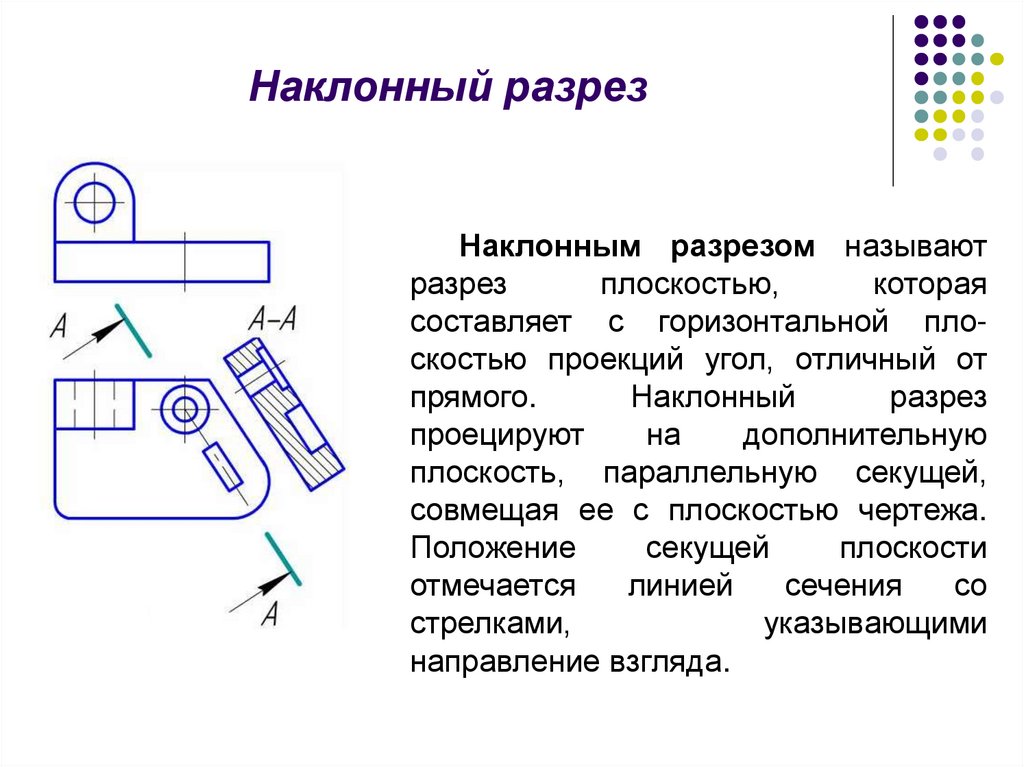

7. Наклонный разрез

Наклонным разрезом называют
разрез
плоскостью,
которая
составляет с горизонтальной плоскостью проекций угол, отличный от
прямого.
Наклонный
разрез
проецируют
на
дополнительную
плоскость, параллельную секущей,
совмещая ее с плоскостью чертежа.
Положение
секущей
плоскости
отмечается
линией
сечения
со
стрелками,
указывающими
направление взгляда.

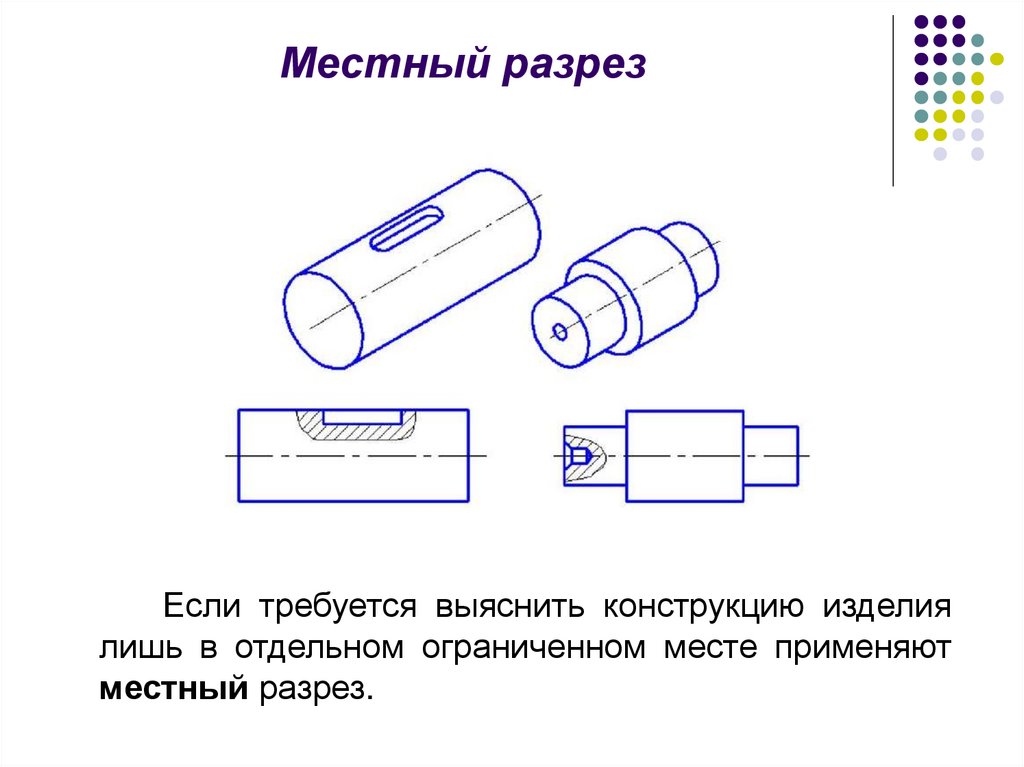

8. Местный разрез

Если требуется выяснить конструкцию изделия
лишь в отдельном ограниченном месте применяют
местный разрез.

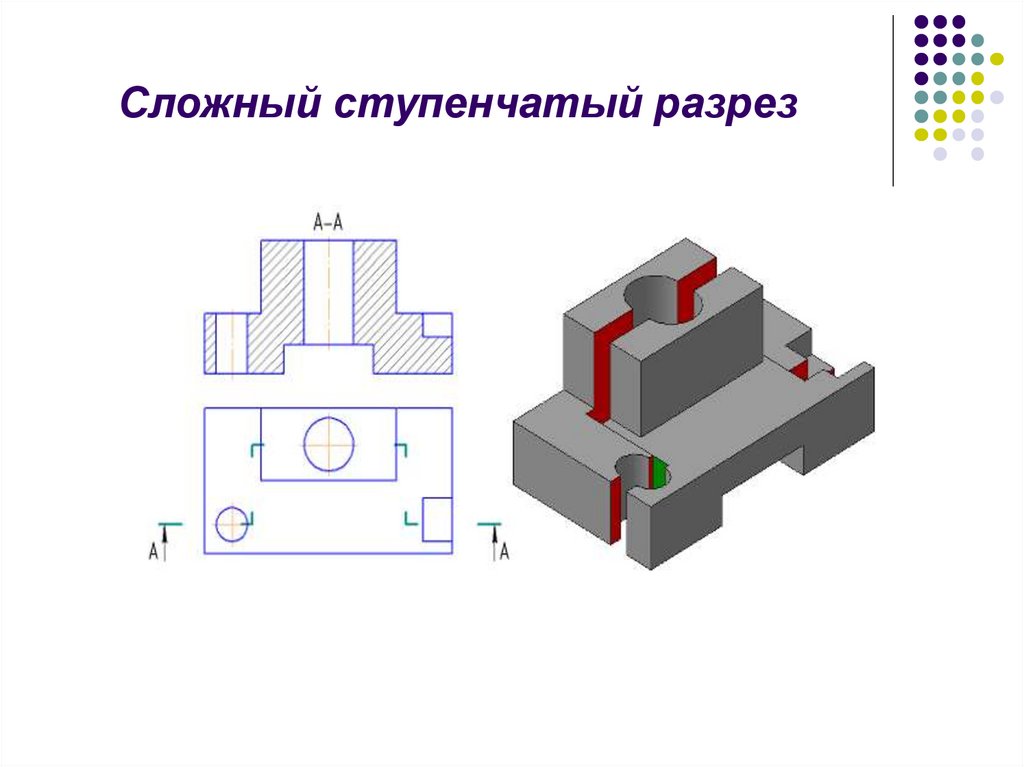

9. Сложный ступенчатый разрез

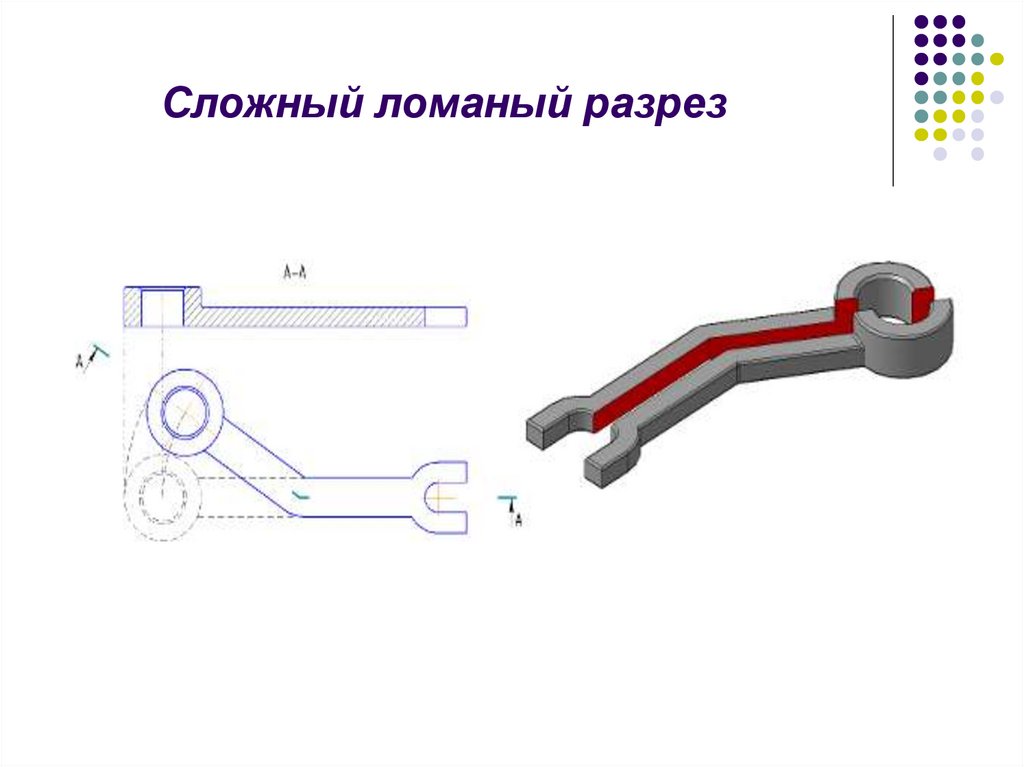

10. Сложный ломаный разрез

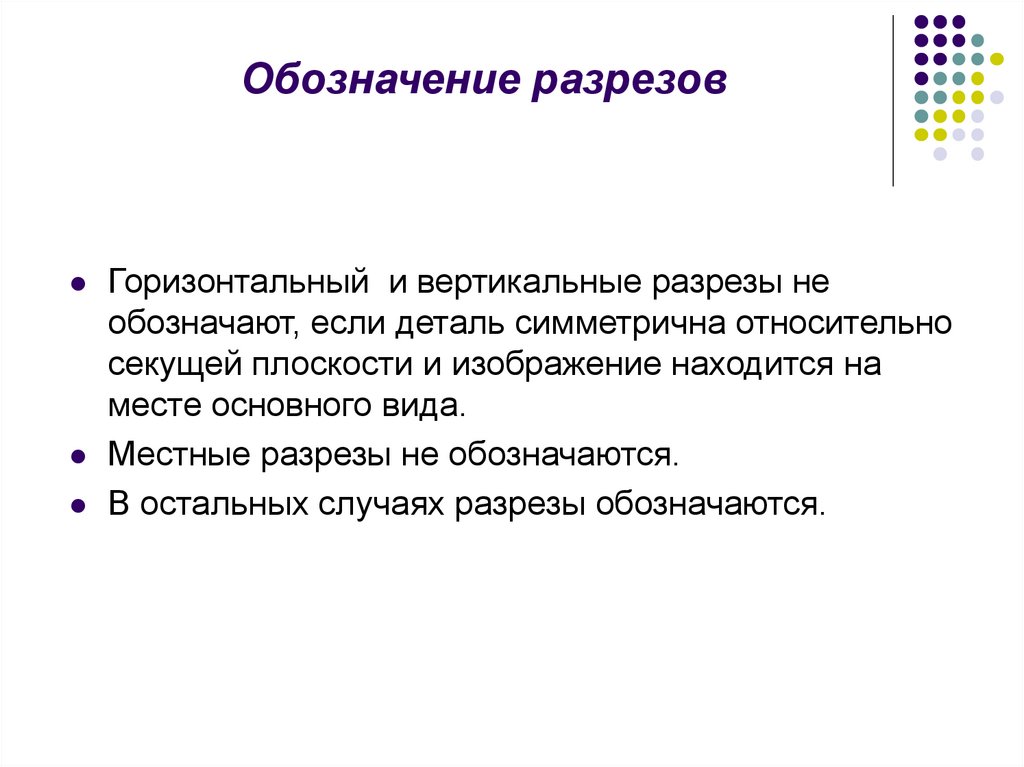

11. Обозначение разрезов

Горизонтальный и вертикальные разрезы не
обозначают, если деталь симметрична относительно
секущей плоскости и изображение находится на
месте основного вида.
Местные разрезы не обозначаются.
В остальных случаях разрезы обозначаются.

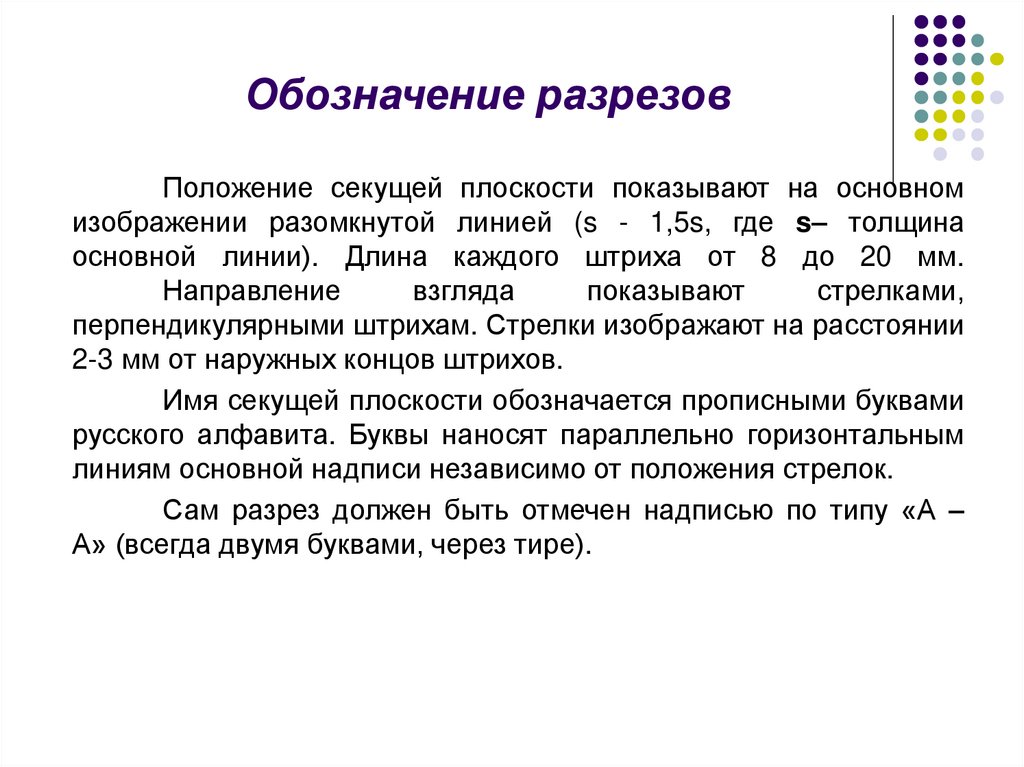

12. Обозначение разрезов

Положение секущей плоскости показывают на основном
изображении разомкнутой линией (s - 1,5s, где s– толщина
основной линии). Длина каждого штриха от 8 до 20 мм.
Направление
взгляда
показывают
стрелками,
перпендикулярными штрихам. Стрелки изображают на расстоянии
2-3 мм от наружных концов штрихов.
Имя секущей плоскости обозначается прописными буквами
русского алфавита. Буквы наносят параллельно горизонтальным
линиям основной надписи независимо от положения стрелок.
Сам разрез должен быть отмечен надписью по типу «А –
А» (всегда двумя буквами, через тире).

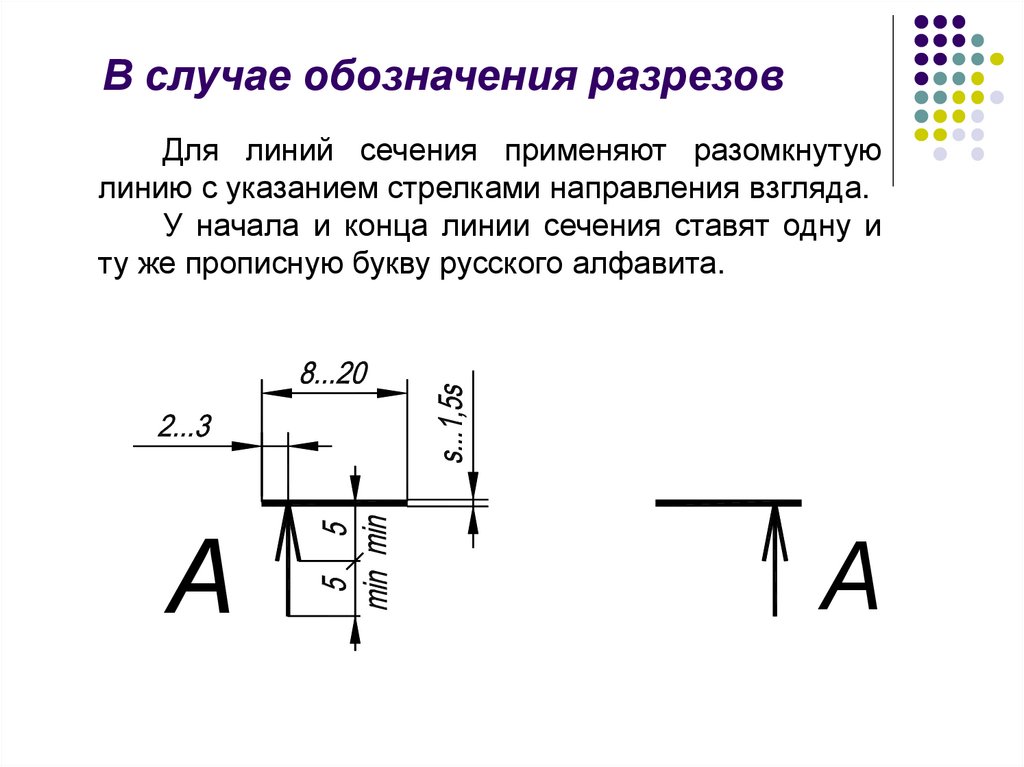

13. В случае обозначения разрезов

Для линий сечения применяют разомкнутую
линию с указанием стрелками направления взгляда.
У начала и конца линии сечения ставят одну и
ту же прописную букву русского алфавита.
А
А

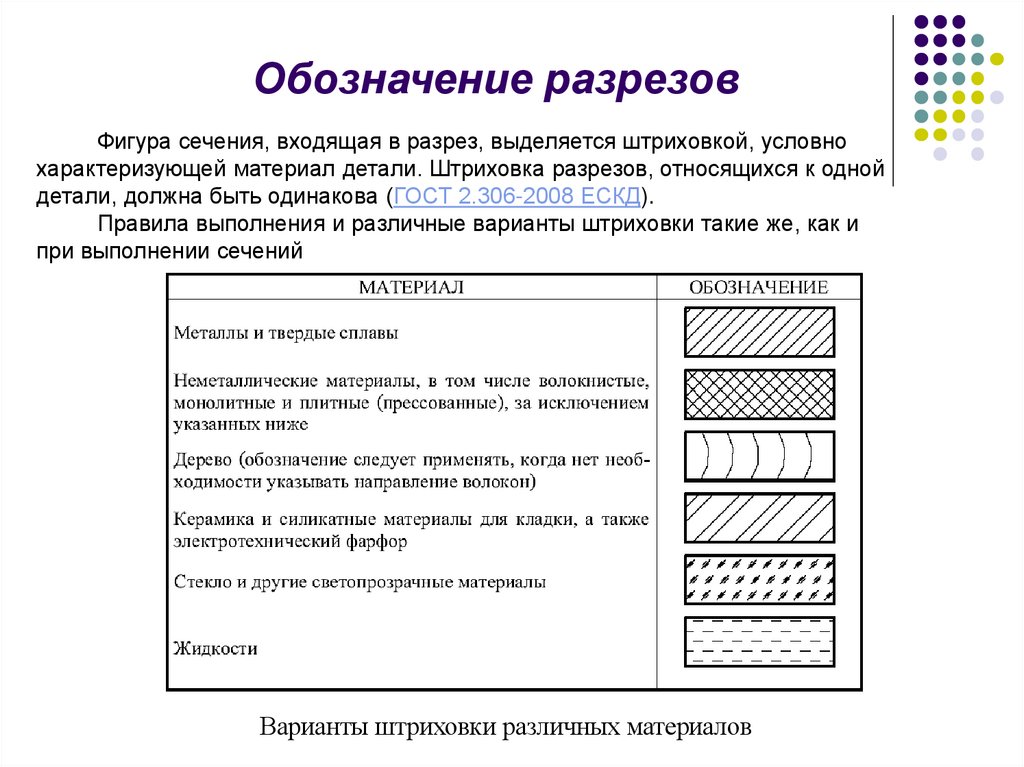

14. Обозначение разрезов

Фигура сечения, входящая в разрез, выделяется штриховкой, условно
характеризующей материал детали. Штриховка разрезов, относящихся к одной
детали, должна быть одинакова (ГОСТ 2.306-2008 ЕСКД).
Правила выполнения и различные варианты штриховки такие же, как и
при выполнении сечений
Варианты штриховки различных материалов

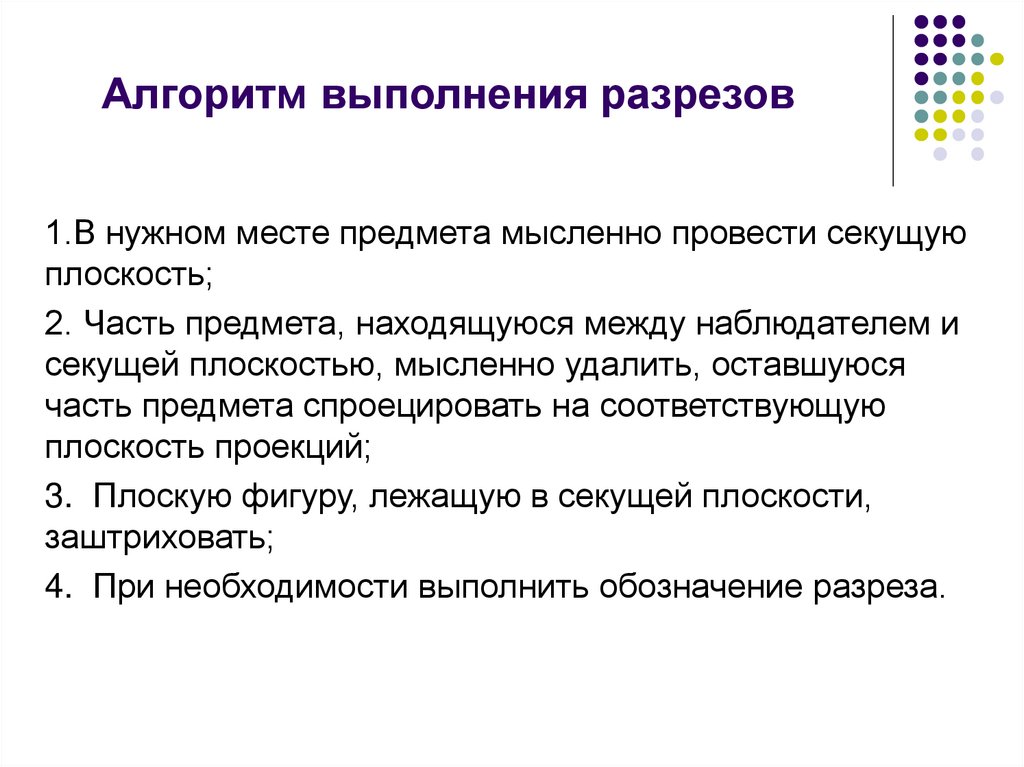

15. Алгоритм выполнения разрезов

1.В нужном месте предмета мысленно провести секущую
плоскость;
2. Часть предмета, находящуюся между наблюдателем и
секущей плоскостью, мысленно удалить, оставшуюся
часть предмета спроецировать на соответствующую
плоскость проекций;
3. Плоскую фигуру, лежащую в секущей плоскости,
заштриховать;
4. При необходимости выполнить обозначение разреза.

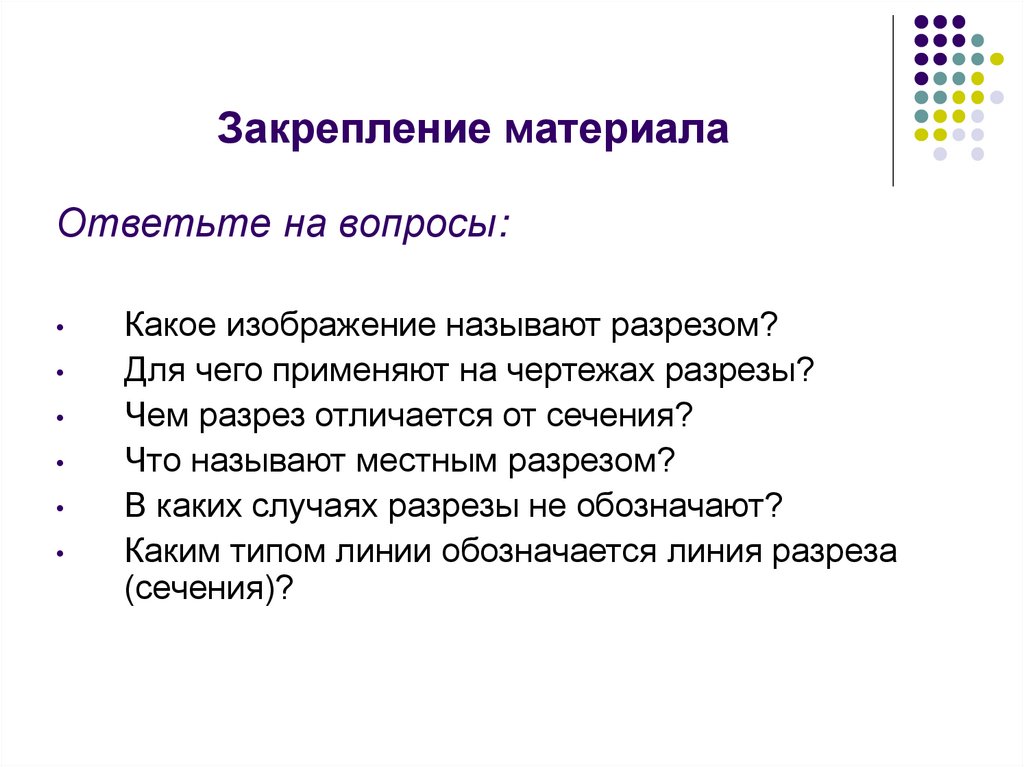

16. Закрепление материала

Ответьте на вопросы:
Какое изображение называют разрезом?
Для чего применяют на чертежах разрезы?
Чем разрез отличается от сечения?
Что называют местным разрезом?
В каких случаях разрезы не обозначают?
Каким типом линии обозначается линия разреза
(сечения)?
