Модернизация шкафа синхронизации Р8

1.

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ
УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ
«МОСКОВСКИЙ АВИАЦИОННЫЙ ИНСТИТУТ
(национальный исследовательский университет)»
ВЫПУСКНАЯ
КВАЛИФИКАЦИОННАЯ РАБОТА
БАКАЛАВРА
Тема: Модернизация шкафа синхронизации Р8
Направление подготовки:
«Информатика и
вычислительная техника»
Квалификация (степень):
бакалавр
Филиал
«Стрела»
Кафедра С-15
Группа СО-402Б14
Жуковский 2018 г.
Автор квалификационной работы:
Агафонов Иван Михайлович
Руководитель:
Пигин Владимир Евгеньевич

2. НАЗНАЧЕНИЕ ЗРК БУК-М3

Многоканальный, высокомобильный
многофункциональный зенитный ракетный
комплекс (ЗРК) средней дальности "БУКМ3" предназначен для поражения
самолётов стратегической и тактической
авиации, вертолётов, в том числе
зависающих, крылатых ракет и других
аэродинамических летательных объектов,
во всём диапазоне их возможного
применения, тактических баллистических и
авиационных ракет, управляемых
авиабомб в условиях интенсивного
радиоэлектронного и огневого
противодействия противника, а также для
обстрела надводных и наземных
радиоконтрастных целей.

3. Состав ЗРК «БУК М3»

Станция
обнаружения
целей (СОЦ)
Пункт боевого
управления
(ПБУ)
Самоходная
огневая
установка
(СОУ)
Пусковая
установка
(ПУ)
Зенитная
управляемая
ракета (ЗУР)
Радиолокатор
подсвета и
наведения
(РПН)
Пусковая
установка
(ПУ)
Пусковая
установка
(ПУ)
Зенитная
управляемая
ракета (ЗУР)
Зенитная
управляемая
ракета (ЗУР)

4.

ЭФФЕКТИВНОСТЬ КОМПЛЕКСА
Залогом высокой эффективности
комплекса БУК является практически
непрерывный процесс модернизации и
совершенствования, требующий
высокотехнологичного подхода
разработки и наукоёмких решений.

5.

6. Модернизированный шкаф Р8

Основной причинной
выбора данного
микроконтроллера стало
наличия встроенного
Оконечного устройства
Выбор ПЛИС обусловлен тем, что она
изготовлена отечественным
производителем и возможности
реконфигурировать своё программное
обеспечение вне завода

7. Программирование шкафа Р8

Написание программного обеспечения модернизированного шкафа Р8
производилось на языке C, т.к. этот язык наиболее удобен и оптимизирован.
Разработка велась в среде программирования Keil uVision, эта среда
представляющая собой набор утилит для выполнения полного
комплекса мероприятий по написанию программного обеспечения
для микроконтроллеров.

8.

Блок-схемы программ для
функционирования шкафа Р8
Слева представлена блок-схема
программы для
микроконтроллера, справа
представлена программа для
проверки входящих команд и
отправки соответствующих СД

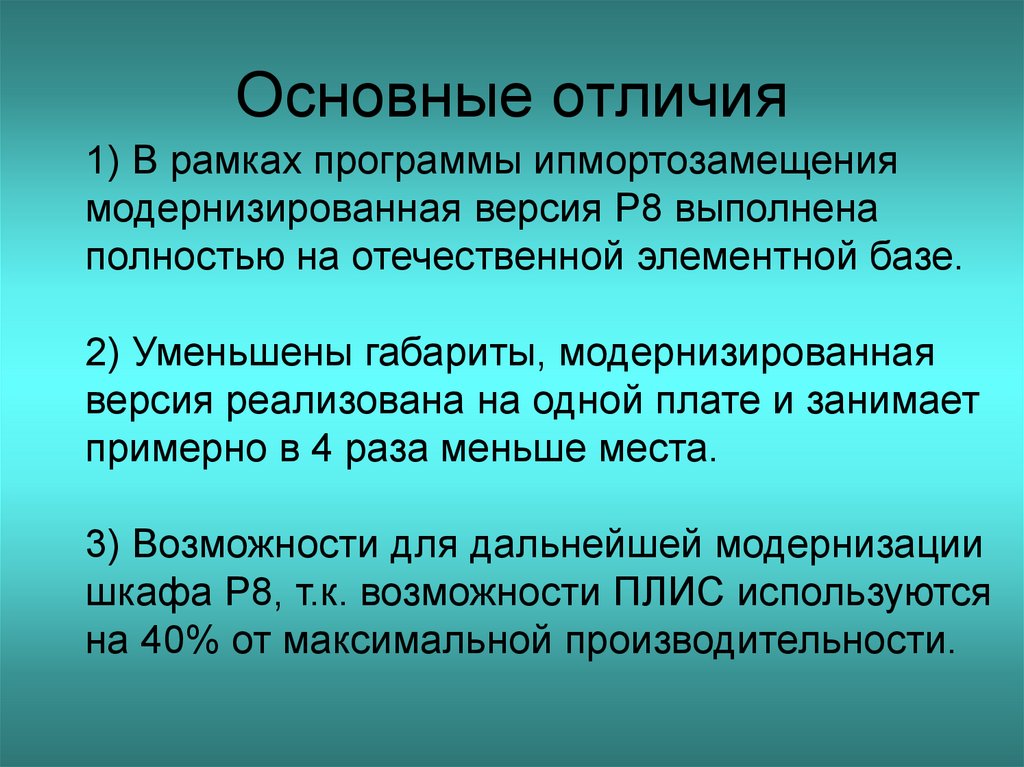

9. Основные отличия

1) В рамках программы ипмортозамещения
модернизированная версия Р8 выполнена
полностью на отечественной элементной базе.
2) Уменьшены габариты, модернизированная
версия реализована на одной плате и занимает
примерно в 4 раза меньше места.
3) Возможности для дальнейшей модернизации
шкафа Р8, т.к. возможности ПЛИС используются
на 40% от максимальной производительности.

10. Спасибо за внимание!
