Обобщение и систематизация знаний
1. Тема: Общие сведения о соединениях деталей.
2. Цель:
1.2.
Формирование представлений о типовых
соединениях деталей, понятиях стандарт и
взаимозаменяемость, штифтовом и шпоночном
соединениях
Развитие пространственного мышления, навыков
анализа формы предмета, графических навыков
при выполнении чертежа
3. Чтобы изготовить изделие надо соединить детали между собой
Это можно выполнить с помощью различных соединений4. Виды соединения деталей
Разъёмные соединения– можно разобрать без
разрушения деталей
Неразъёмные соединения
- нельзя разобрать
без разрушения деталей
Болтовое
Винтовое
Сварное
Шпилечное
Шпоночное
Штифтовое
Заклёпочное
5. Стандартные детали Конструкции изделий общемашиностроительного назначения (крепежных деталей,сверл,резцов и др.) определены
стандартом.Стандартизация создает возможность взаимозаменяемости
деталей.
Соединения, многократно
встречающиеся в механизмах
различных машин, называют
типовыми
Типовыми соединениями деталей
называют резьбовые, шпоночные,
конусные, шлицевые, фланцевые и др

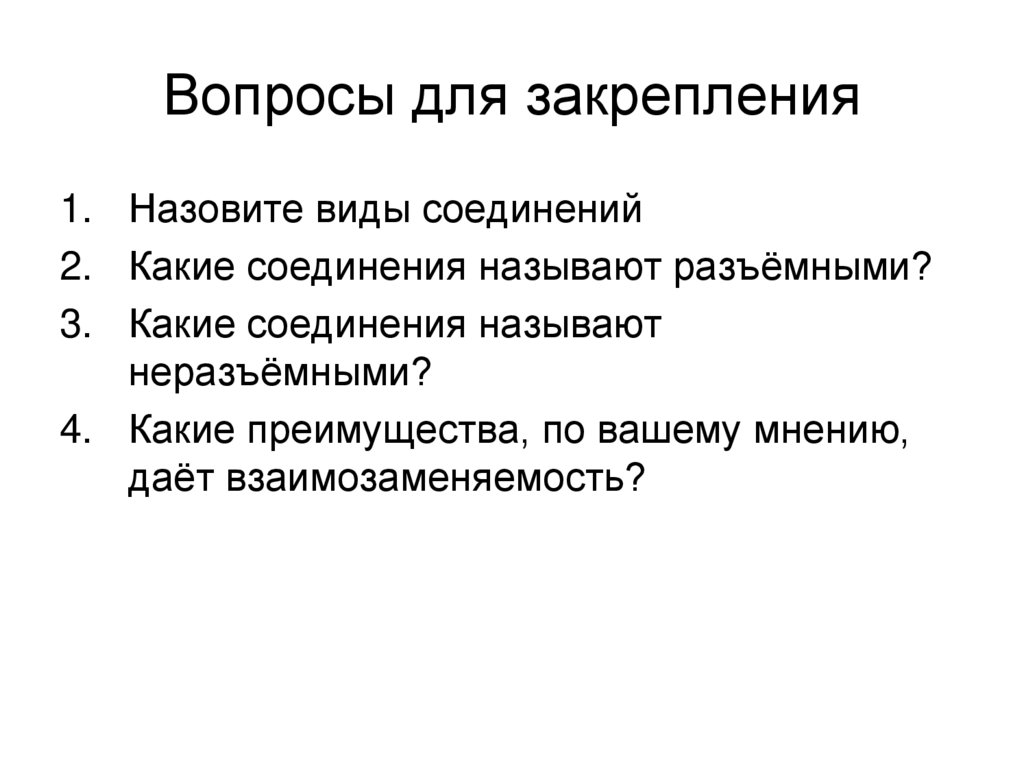

6. Вопросы для закрепления
1. Назовите виды соединений2. Какие соединения называют разъёмными?
3. Какие соединения называют
неразъёмными?
4. Какие преимущества, по вашему мнению,
даёт взаимозаменяемость?
7. Определите виды соединения деталей
12
3
4
2
5
6
7
