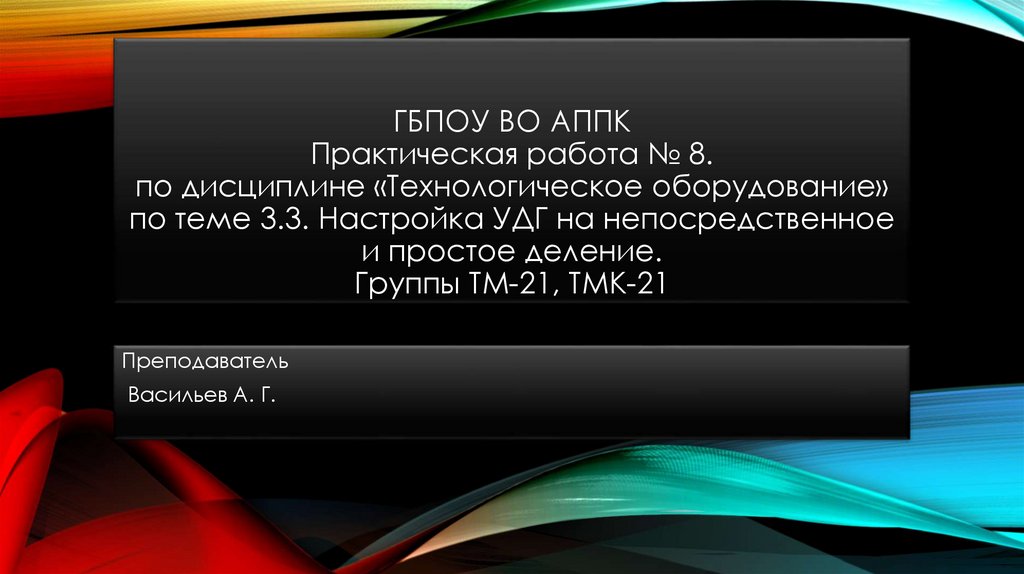

Практическая работа № 8.
по дисциплине «Технологическое оборудование»
по теме 3.3. Настройка УДГ на непосредственное
и простое деление.
Группы ТМ-21, ТМК-21
Преподаватель
Васильев А. Г.

2.

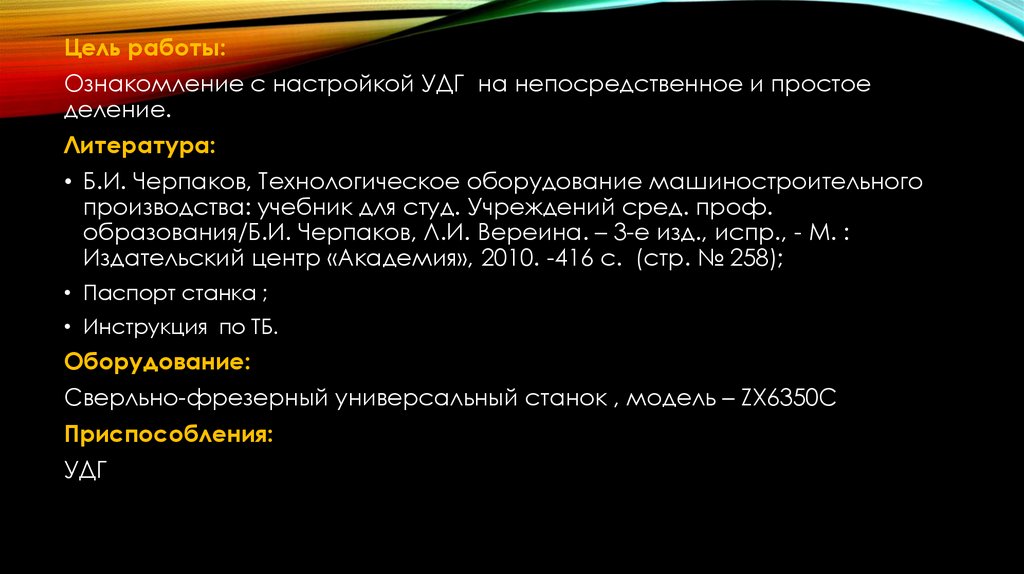

Цель работы:
Ознакомление с настройкой УДГ на непосредственное и простое
деление.
Литература:
• Б.И. Черпаков, Технологическое оборудование машиностроительного
производства: учебник для студ. Учреждений сред. проф.
образования/Б.И. Черпаков, Л.И. Вереина. – 3-е изд., испр., - М. :
Издательский центр «Академия», 2010. -416 с. (стр. № 258);
• Паспорт станка ;
• Инструкция по ТБ.
Оборудование:
Сверльно-фрезерный универсальный станок , модель – ZХ6350С
Приспособления:
УДГ

3.

Инструмент режущий:
Фреза концевая с цилиндрическим хвостовиком, диаметр 10, Р6М5;
Инструмент измерительный:
ШЦ-1
Заготовки:
1. Диаметр 16, L100, ст45;
2. Диаметр 30, L60 ст45;
Задание:
1. Фрезеровать заготовку № 1 под шестигранник, S-14 на L-8.
2. Фрезеровать на заготовке № 2 16 лысок (z-16).

4.

Пояснение к работе:
Для выполнения Задания № 1 используем непосредственное
деление. Так как делительный диск имеет 24 риски ( по 15 °) для деления
окружности на 6 частей выполним простой расчёт: 0,4,8,12,16,20,24.
Для выполнения Задания № 2 используем простое деление с
помощью лимбового делительного диска. Для начала фрезерования
40
8
необходимо сделать расчет:
= 2 . Числитель и знаменатель дробной
16
168
части можно сократить ещё, но в 2этом
нет необходимости, так как на
16
8
делительном диске есть окружность с 16 отрезками. 2
означает , что
16
рукоятку вращения шпинделя надо повернуть два целых оборота и 8
отрезков на окружности с 16 отрезками. Чтобы отложить 8 отрезков надо
настроить раздвижной сектор. При фрезеровании надо помнить, что в
момент перехода от одной впадины к другой надо выполнять натяг в одну
сторону. Достаточно одной ошибки, чтобы вся деталь стала бракованной.

5.

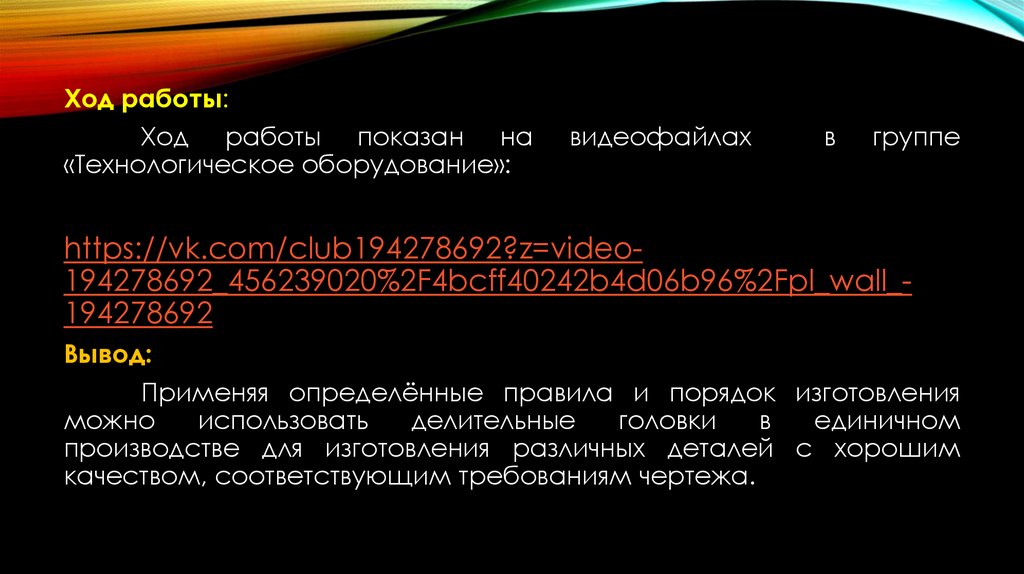

Ход работы:
Ход работы показан на
«Технологическое оборудование»:
видеофайлах
в
группе
https://vk.com/club194278692?z=video194278692_456239020%2F4bcff40242b4d06b96%2Fpl_wall_194278692
Вывод:
Применяя определённые правила и порядок изготовления
можно
использовать
делительные
головки
в
единичном
производстве для изготовления различных деталей с хорошим
качеством, соответствующим требованиям чертежа.

6.

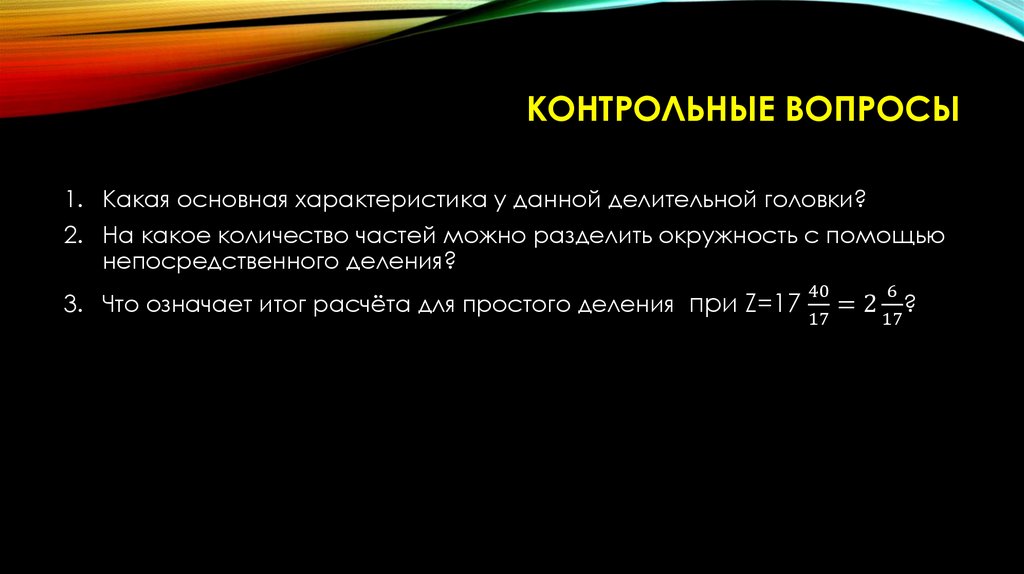

КОНТРОЛЬНЫЕ ВОПРОСЫ
1. Какая основная характеристика у данной делительной головки?
2. На какое количество частей можно разделить окружность с помощью
непосредственного деления?
3. Что означает итог расчёта для простого деления при Z=17
40
17
=
6
2 ?
17
