ОО на 825 мест (УстьСлавянка, уч.33)

1.

ОО на 825 мест (УстьСлавянка, уч.33)

2.

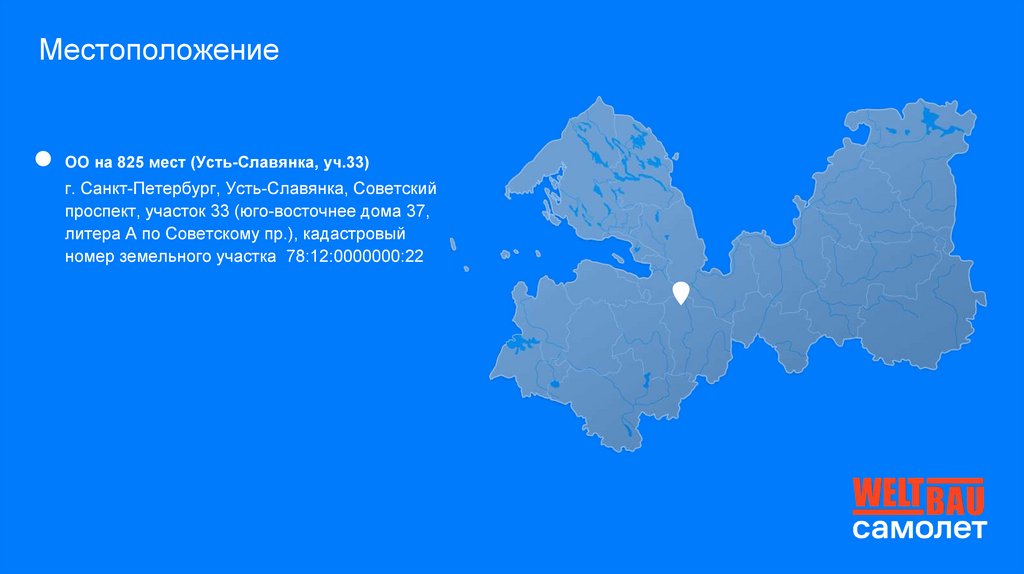

Местоположение
19
ОО на 825 мест (Усть-Славянка, уч.33)
г. Санкт-Петербург, Усть-Славянка, Советский
проспект, участок 33 (юго-восточнее дома 37,
литера А по Советскому пр.), кадастровый
номер земельного участка 78:12:0000000:22
13
20
25
23
22
19

3.

ОО на 825 мест (Усть-Славянка, уч.33)
Дизайн-код славянские узоры

4.

ОО на 825 мест (Усть-Славянка, уч.33)
Фасады

5.

ОО на 825 мест (Усть-Славянка, уч.33)

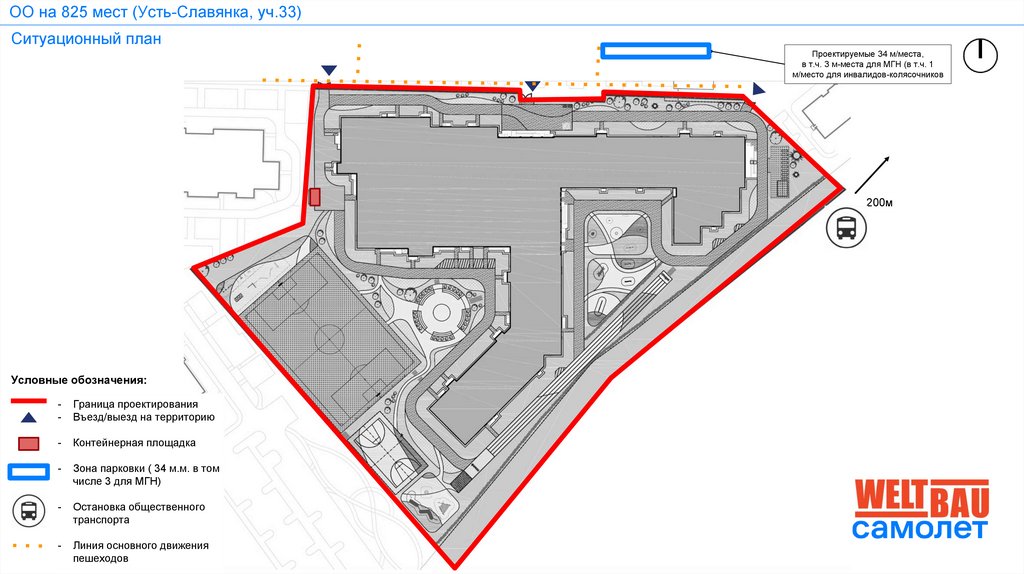

Ситуационный план
Проектируемые 34 м/места,
в т.ч. 3 м-места для МГН (в т.ч. 1
м/место для инвалидов-колясочников
200м
Условные обозначения:
-
Граница проектирования
Въезд/выезд на территорию
-
Контейнерная площадка
-
Зона парковки ( 34 м.м. в том
числе 3 для МГН)
-
Остановка общественного
транспорта
-
Линия основного движения
пешеходов

6.

ОО на 825 мест (Усть-Славянка, уч.33)

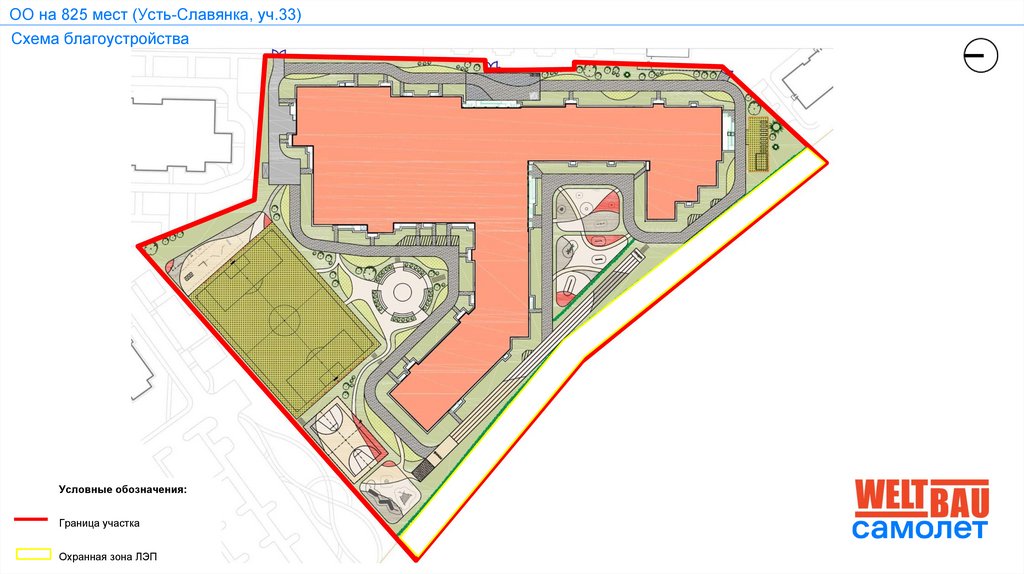

Схема благоустройства
Условные обозначения:
Граница участка
Охранная зона ЛЭП

7.

ОО на 825 мест (Усть-Славянка, уч.33)

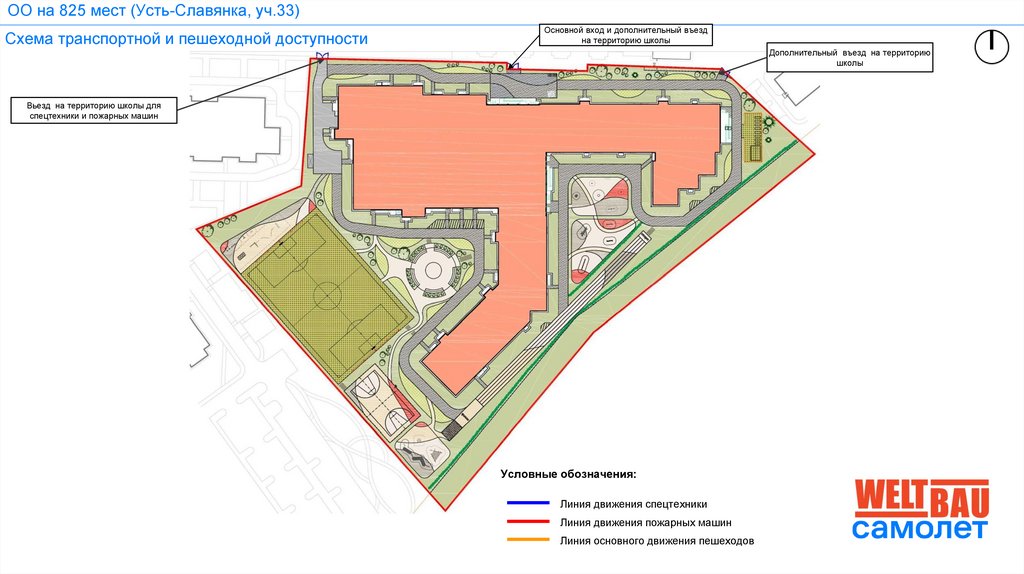

Схема транспортной и пешеходной доступности
Основной вход и дополнительный въезд
на территорию школы
Дополнительный въезд на территорию
школы
Вьезд на территорию школы для
спецтехники и пожарных машин
Условные обозначения:
Линия движения спецтехники
Линия движения пожарных машин
Линия основного движения пешеходов

8.

ОО на 825 мест (Усть-Славянка, уч.33)

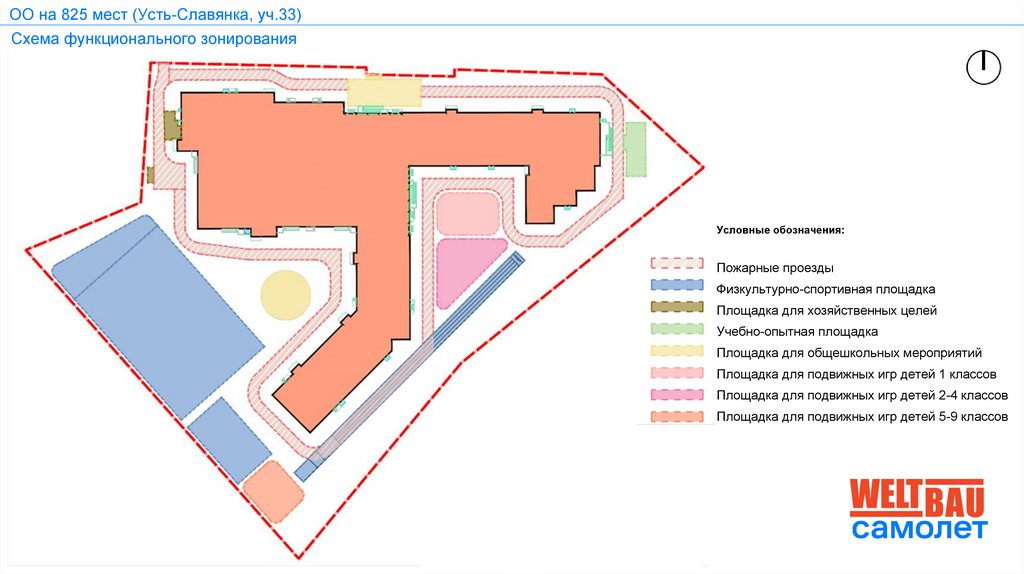

Схема функционального зонирования
Условные обозначения:
Пожарные проезды
Физкультурно-спортивная площадка
Площадка для хозяйственных целей
Учебно-опытная площадка
Площадка для общешкольных мероприятий
Площадка для подвижных игр детей 1 классов
Площадка для подвижных игр детей 2-4 классов
Площадка для подвижных игр детей 5-9 классов

9.

ОО на 825 мест (Усть-Славянка, уч.33)

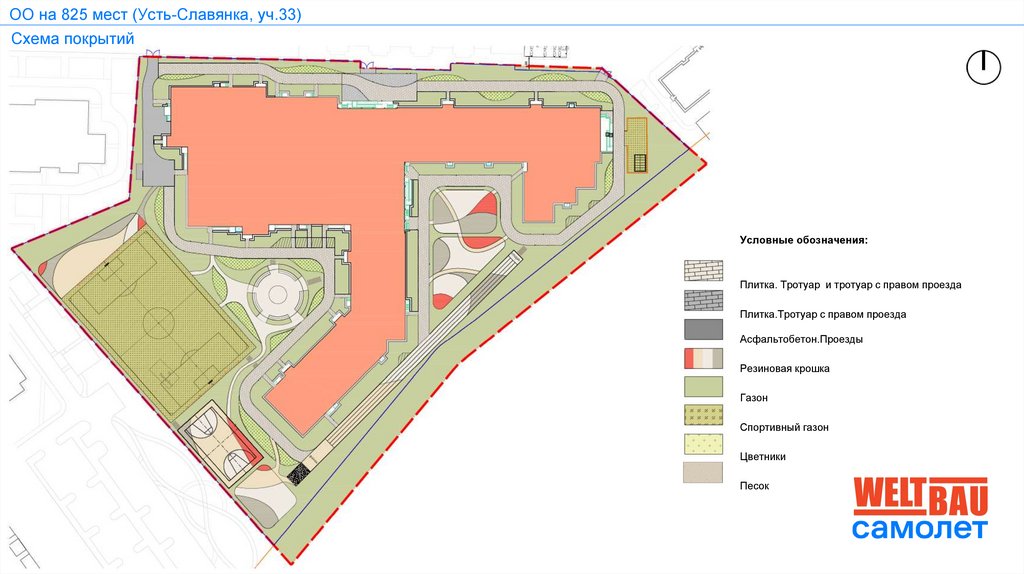

Схема покрытий
Условные обозначения:
Плитка. Тротуар и тротуар с правом проезда
Плитка.Тротуар с правом проезда
Асфальтобетон.Проезды
Резиновая крошка
Газон
Спортивный газон
Цветники
Песок

10.

ОО на 825 мест (Усть-Славянка, уч.33)

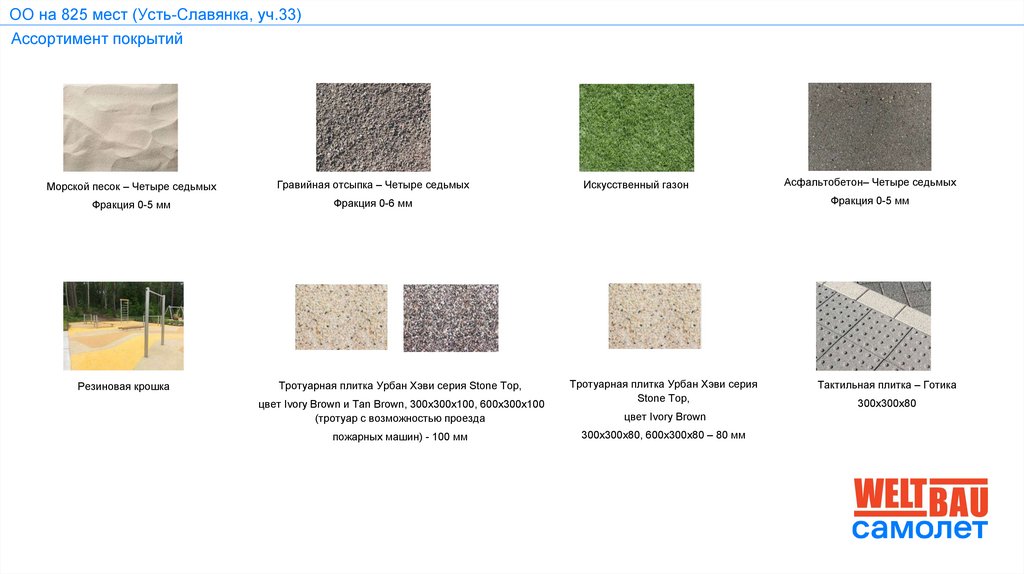

Ассортимент покрытий
Морской песок – Четыре седьмых
Гравийная отсыпка – Четыре седьмых
Фракция 0-5 мм
Фракция 0-6 мм
Резиновая крошка
Тротуарная плитка Урбан Хэви серия Stone Top,
цвет Ivory Brown и Tan Brown, 300х300х100, 600х300х100
(тротуар с возможностью проезда
пожарных машин) - 100 мм
Искусственный газон
Асфальтобетон– Четыре седьмых
Фракция 0-5 мм
Тротуарная плитка Урбан Хэви серия
Stone Top,
цвет Ivory Brown
300х300х80, 600х300х80 – 80 мм
Тактильная плитка – Готика
300х300х80

11.

ОО на 825 мест (Усть-Славянка, уч.33)

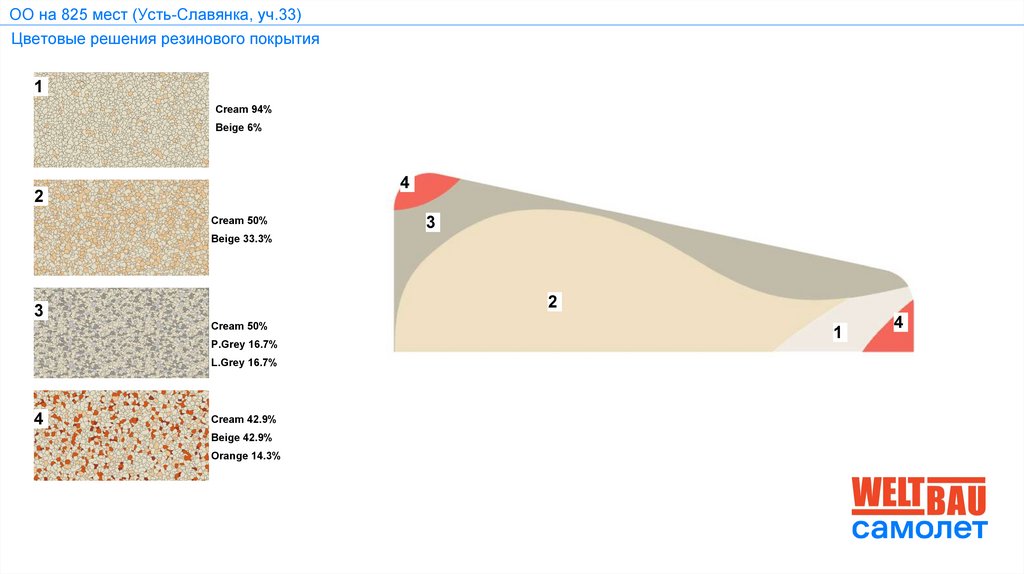

Цветовые решения резинового покрытия
1
Cream 94%
Beige 6%
4
2
Cream 50%
3
Beige 33.3%
2
3
Cream 50%
P.Grey 16.7%
L.Grey 16.7%
4
Cream 42.9%
Beige 42.9%
Orange 14.3%
1
4

12.

ОО на 825 мест (Усть-Славянка, уч.33)

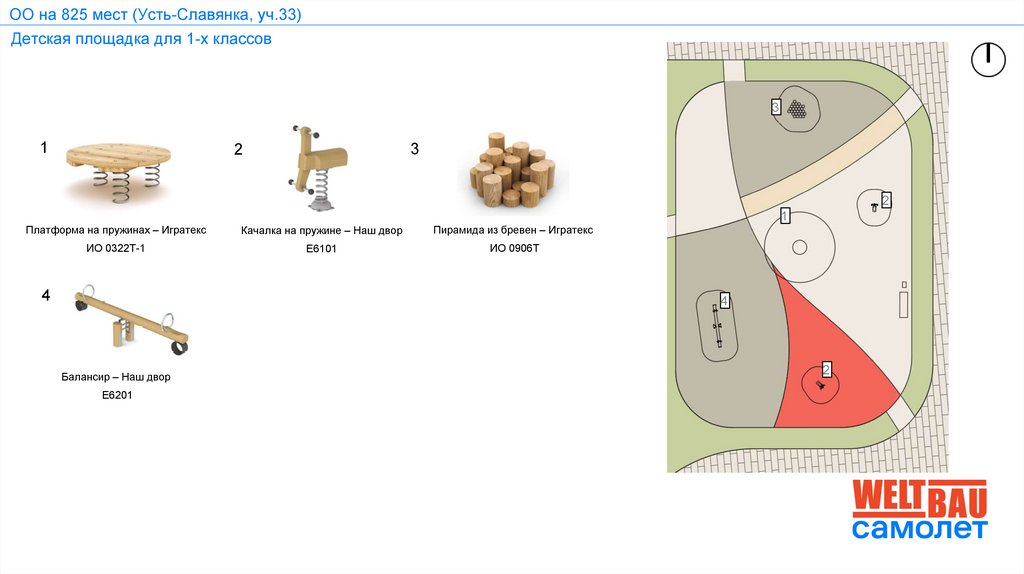

Детская площадка для 1-х классов
3
1
3
2
2
1
Платформа на пружинах – Игратекс
Качалка на пружине – Наш двор
Пирамида из бревен – Игратекс
ИО 0322Т-1
E6101
ИО 0906Т
4
4
Балансир – Наш двор
E6201
2

13.

ОО на 825 мест (Усть-Славянка, уч.33)

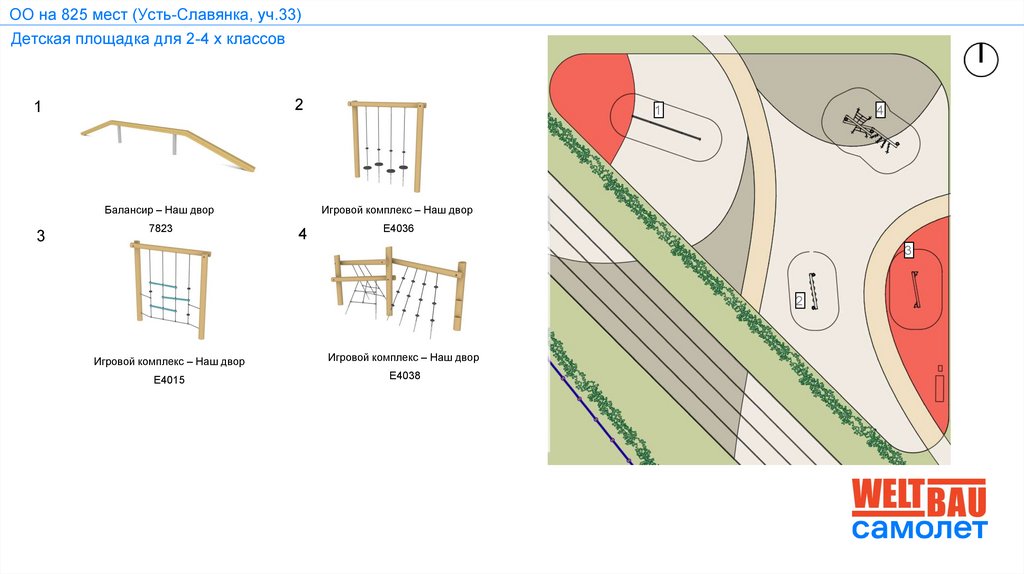

Детская площадка для 2-4 х классов
2
1
Балансир – Наш двор
3
7823
1
4
Игровой комплекс – Наш двор
4
Е4036
3
2
Игровой комплекс – Наш двор
Игровой комплекс – Наш двор
E4015
E4038

14.

ОО на 825 мест (Усть-Славянка, уч.33)

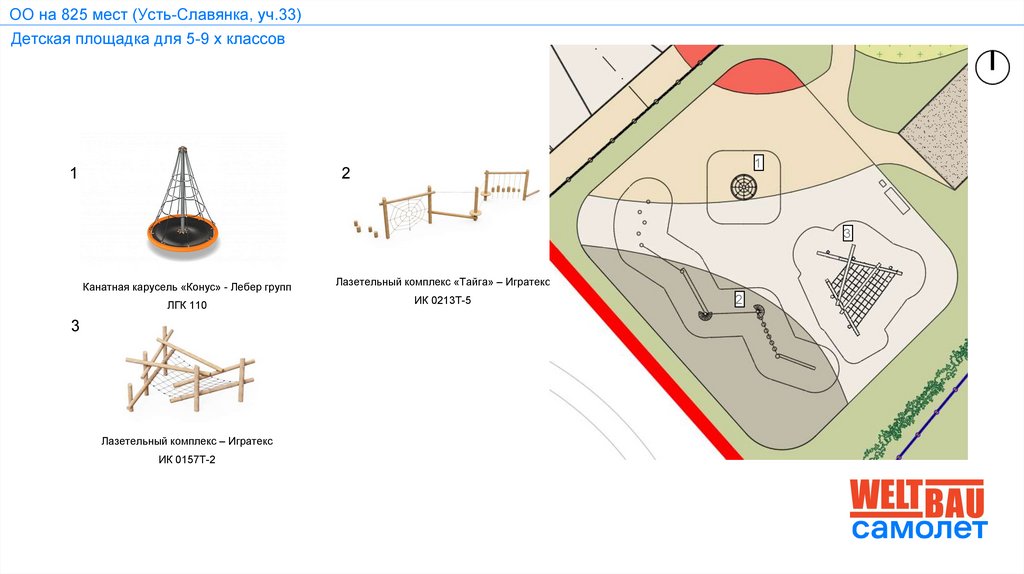

Детская площадка для 5-9 х классов
1
1
2
3
Канатная карусель «Конус» - Лебер групп
Лазетельный комплекс «Тайга» – Игратекс
ЛГК 110
ИК 0213Т-5
3
Лазетельный комплекс – Игратекс
ИК 0157Т-2
2

15.

ОО на 825 мест (Усть-Славянка, уч.33)

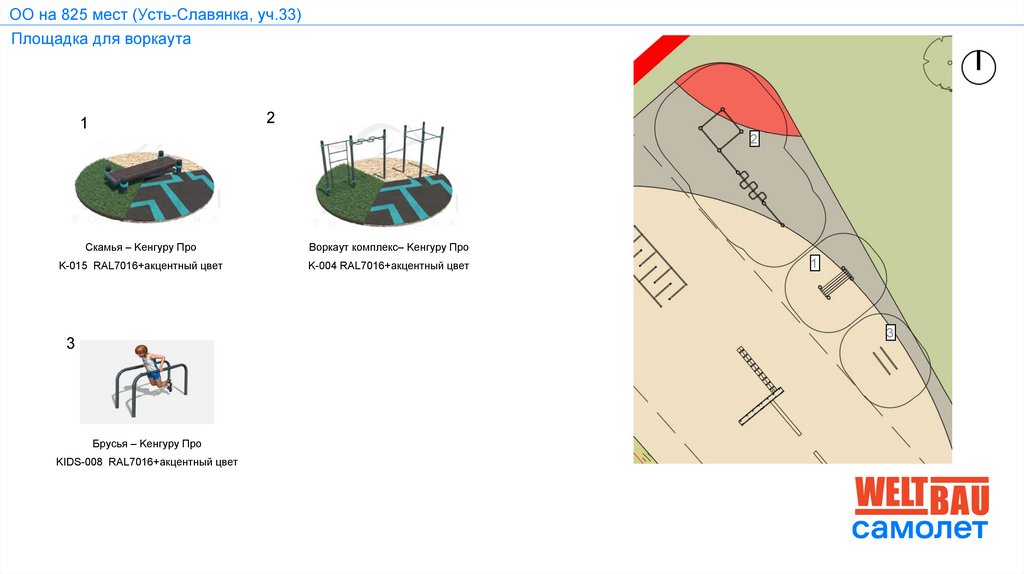

Площадка для воркаута
2
1
2
Cкамья – Keнгуру Про
Воркаут комплекс– Keнгуру Про
K-015 RAL7016+акцентный цвет
K-004 RAL7016+акцентный цвет
1
3
3
Брусья – Keнгуру Про
KIDS-008 RAL7016+акцентный цвет

16.

ОО на 825 мест (Усть-Славянка, уч.33)

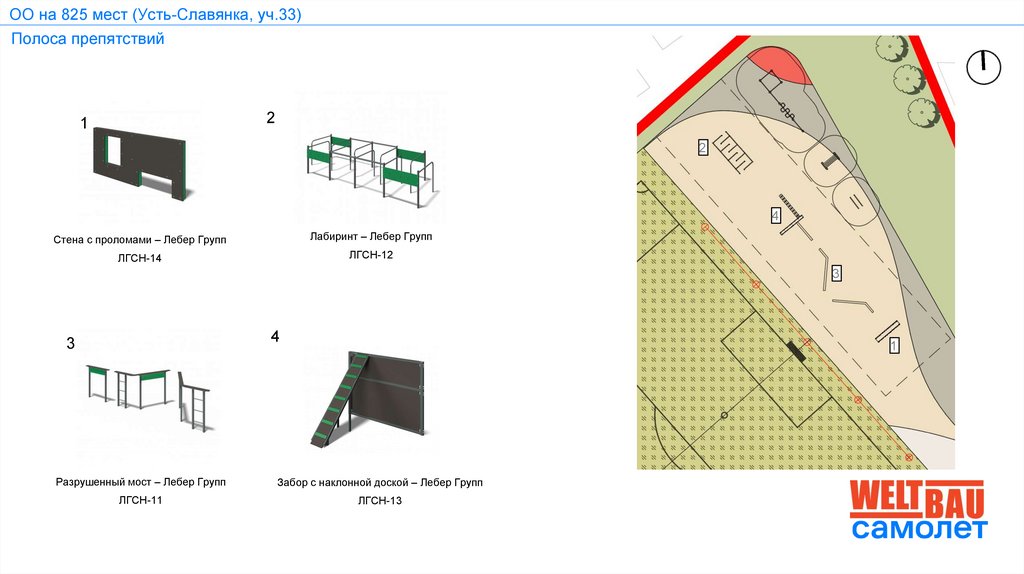

Полоса препятствий
2
1
2
4
Стена с проломами – Лебер Групп
Лабиринт – Лебер Групп
ЛГСН-14
ЛГСН-12
3
4
3
1
Разрушенный мост – Лебер Групп
Забор с наклонной доской – Лебер Групп
ЛГСН-11
ЛГСН-13

17.

ОО на 825 мест (Усть-Славянка, уч.33)

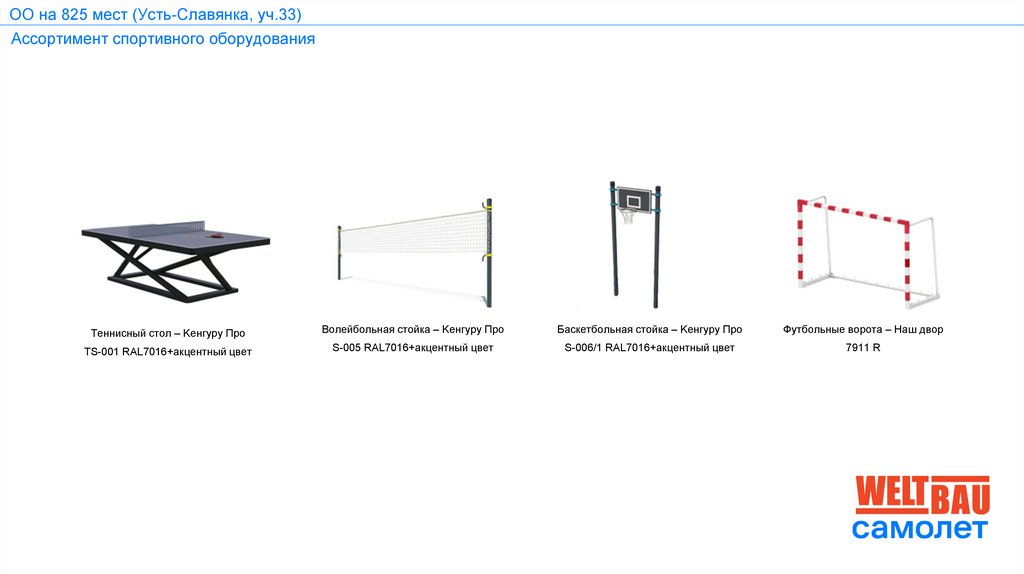

Ассортимент спортивного оборудования
Теннисный стол – Keнгуру Про
Волейбольная стойка – Keнгуру Про
Баскетбольная стойка – Keнгуру Про
Футбольные ворота – Наш двор
TS-001 RAL7016+акцентный цвет
S-005 RAL7016+акцентный цвет
S-006/1 RAL7016+акцентный цвет
7911 R

18.

ОО на 825 мест (Усть-Славянка, уч.33)

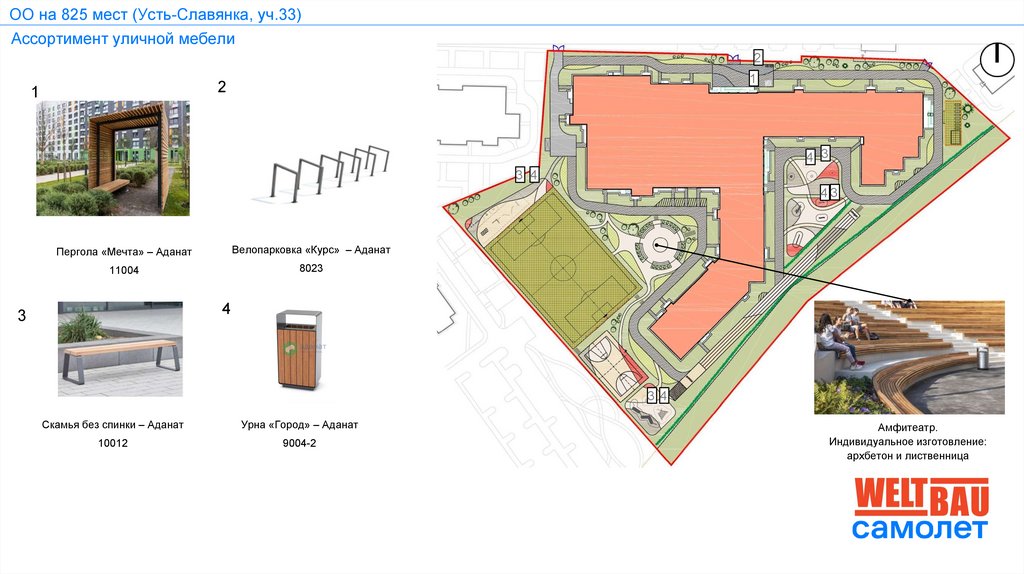

Ассортимент уличной мебели
2
1
2
1
4 3
3 4
43
Пергола «Мечта» – Аданат
Велопарковка «Курс» – Аданат
11004
8023
4
3
34
Скамья без спинки – Аданат
Урна «Город» – Аданат
10012
9004-2
Амфитеатр.
Индивидуальное изготовление:
архбетон и лиственница

19.

ОО на 825 мест (Усть-Славянка, уч.33)

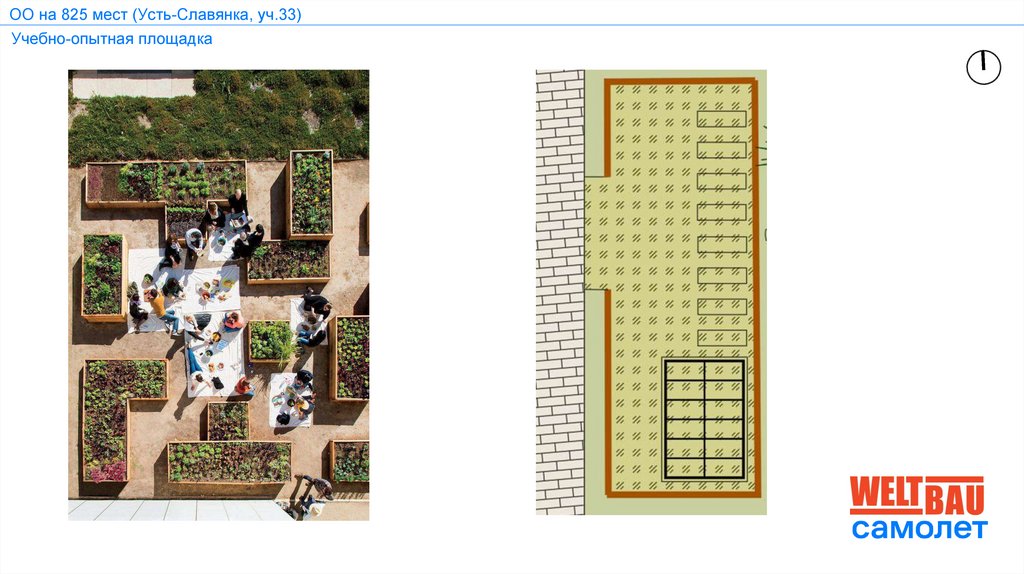

Учебно-опытная площадка

20.

ОО на 825 мест (Усть-Славянка, уч.33)

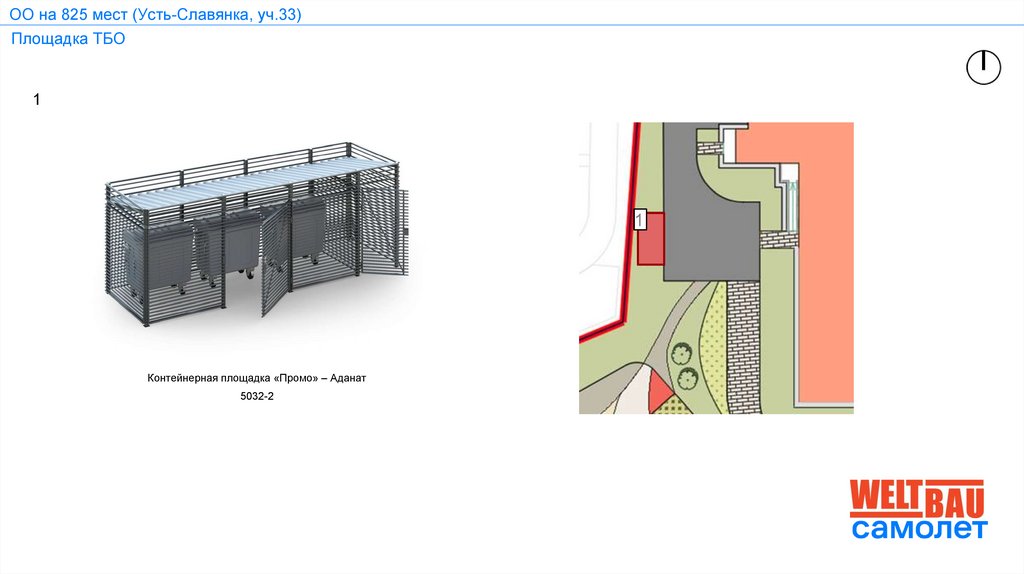

Площадка ТБО
1
Контейнерная площадка «Промо» – Аданат
5032-2

21.

СОШ на 1650 мест (ЖК «Прибрежный парк»)

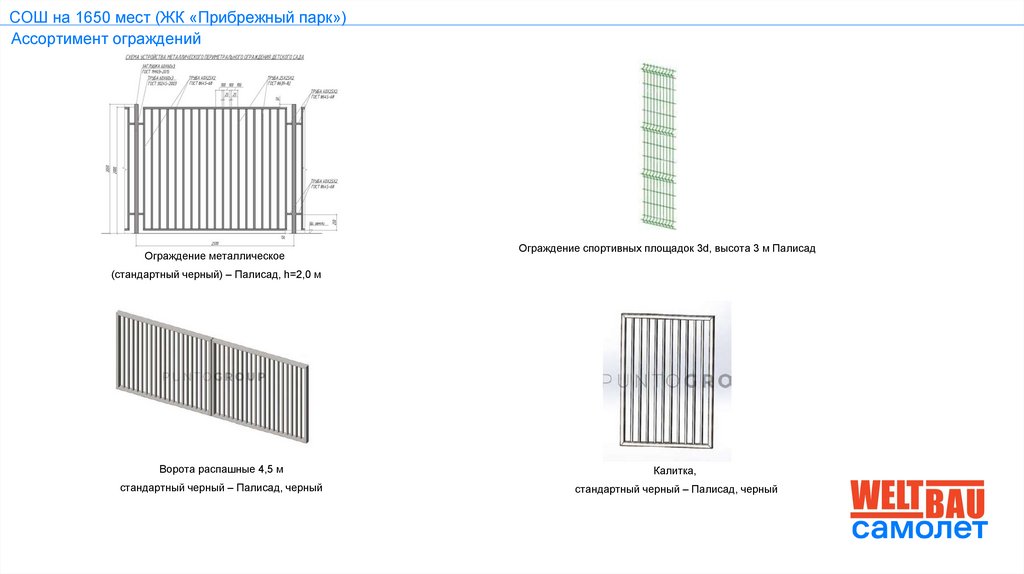

Ассортимент ограждений
Ограждение металлическое
Ограждение спортивных площадок 3d, высота 3 м Палисад
(стандартный черный) – Палисад, h=2,0 м
Ворота распашные 4,5 м
Калитка,
стандартный черный – Палисад, черный
стандартный черный – Палисад, черный

22.

СОШ на 1650 мест (ЖК «Прибрежный парк»)

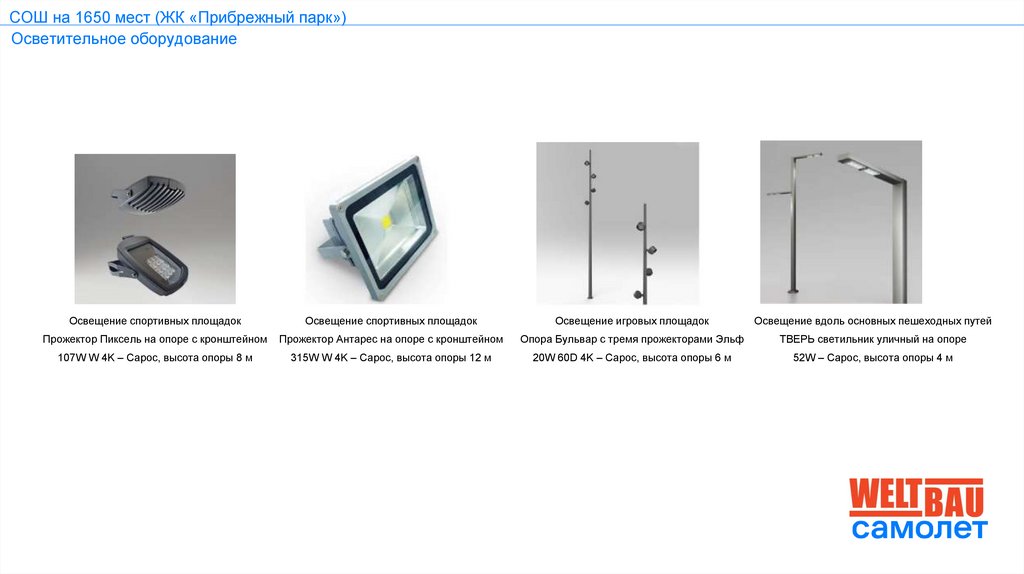

Осветительное оборудование
Освещение спортивных площадок
Освещение спортивных площадок
Освещение игровых площадок
Освещение вдоль основных пешеходных путей
Прожектор Пиксель на опоре с кронштейном
Прожектор Антарес на опоре с кронштейном
Опора Бульвар с тремя прожекторами Эльф
ТВЕРЬ светильник уличный на опоре
107W W 4K – Сарос, высота опоры 8 м
315W W 4K – Сарос, высота опоры 12 м
20W 60D 4K – Сарос, высота опоры 6 м
52W – Сарос, высота опоры 4 м

23.

ОО на 825 мест (Усть-Славянка, уч.33)

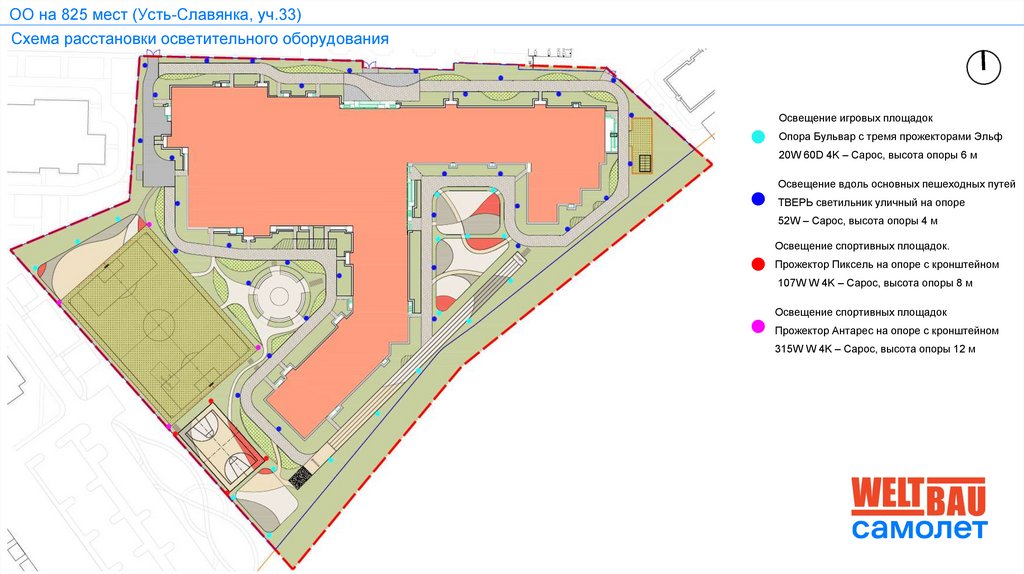

Схема расстановки осветительного оборудования
Освещение игровых площадок
Опора Бульвар с тремя прожекторами Эльф
20W 60D 4K – Сарос, высота опоры 6 м
Освещение вдоль основных пешеходных путей
ТВЕРЬ светильник уличный на опоре
52W – Сарос, высота опоры 4 м
Освещение спортивных площадок.
Прожектор Пиксель на опоре с кронштейном
107W W 4K – Сарос, высота опоры 8 м
Освещение спортивных площадок
Прожектор Антарес на опоре с кронштейном
315W W 4K – Сарос, высота опоры 12 м

24.

Дендрология

25.

ОО на 825 мест (Усть-Славянка, уч.33)

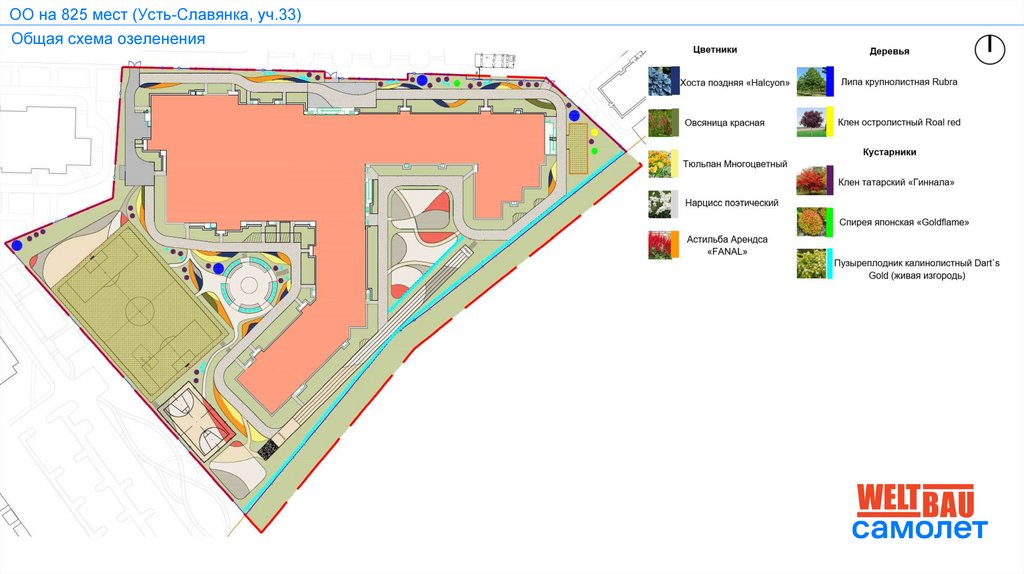

Общая схема озеленения

26.

ОО на 825 мест (Усть-Славянка, уч.33)

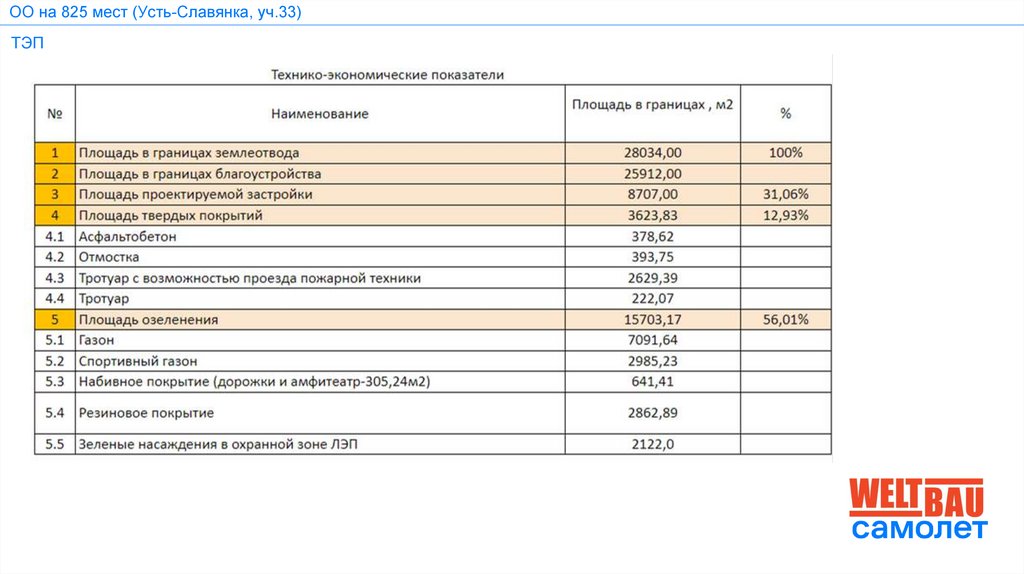

ТЭП

27.

Спасибо!
