Изображение резьбы

1.

Изображение резьбы
P - шаг резьбы
α – угол профиля резьбы
Для метрической резьбы – 60 градусов
Для трубной резьбы – 55 градусов
М – метрическая резьба
27 – номинальный диаметр
(по вершинам резьбы)
4h – поле допуска

2.

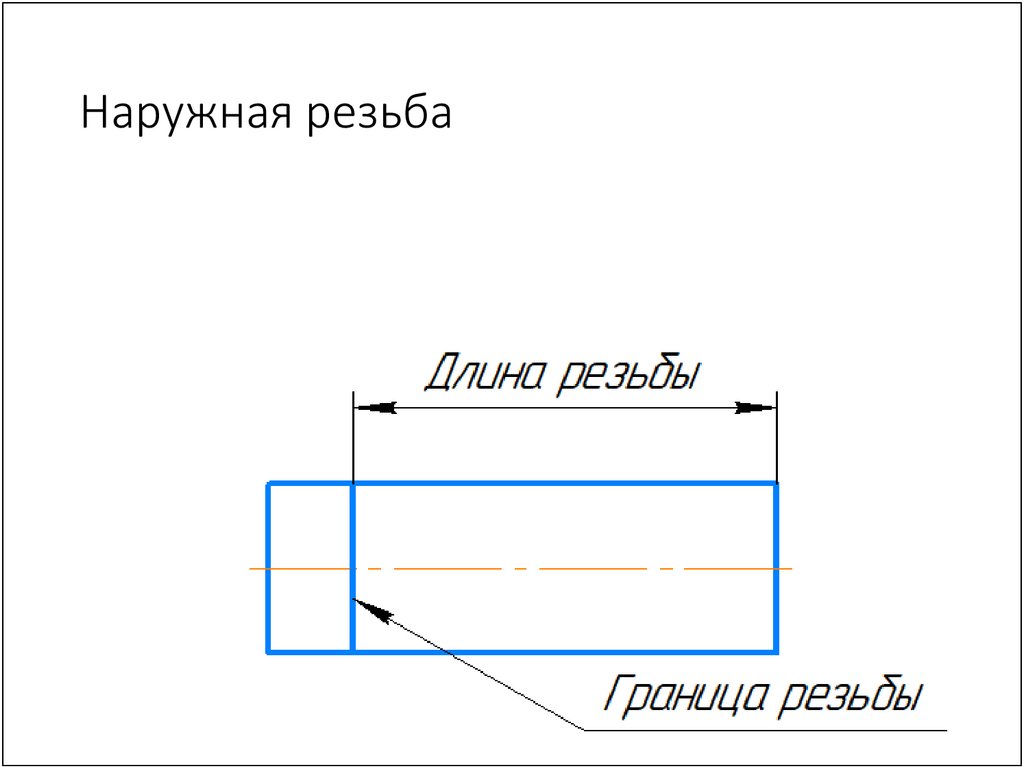

Наружная резьба

3.

Наружная резьба

4.

Наружная резьба
Параметры фаски подбираются
в соответствии с ГОСТ 10549-80

5.

Наружная резьба
Расстояние z не менее 0,8 мм
и не более величины шага резьбы.

6.

Наружная резьба

7.

Наружная резьба в разрезе
Штриховка доводится до основной
линии (наружного диаметра резьбы)

8.

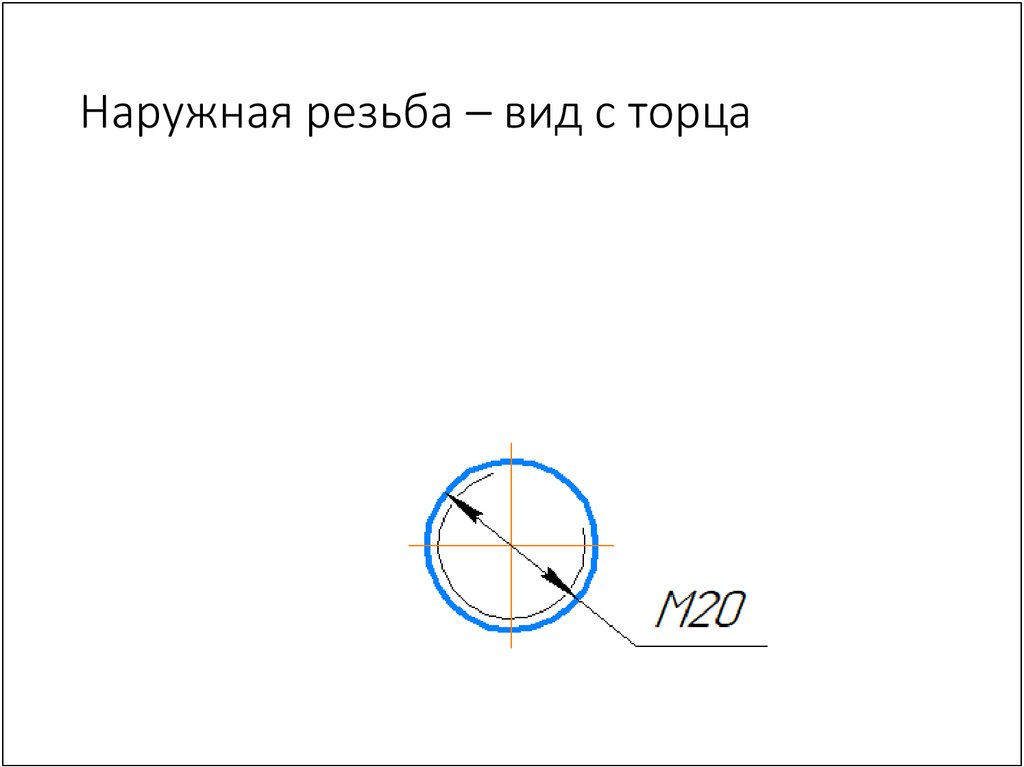

Наружная резьба – вид с торца

9.

Наружная резьба – вид с торца
Дуга ¾ проводится тонкой линией
и поворачивается на небольшой угол
относительно осей стержня.
(дуга не должна начинаться и
заканчиваться на оси стержня)

10.

Наружная резьба – вид с торца

11.

Наружная резьба – вид с торца (в
разрезе)
Границей штриховки является основная линия

12.

Внутренняя резьба

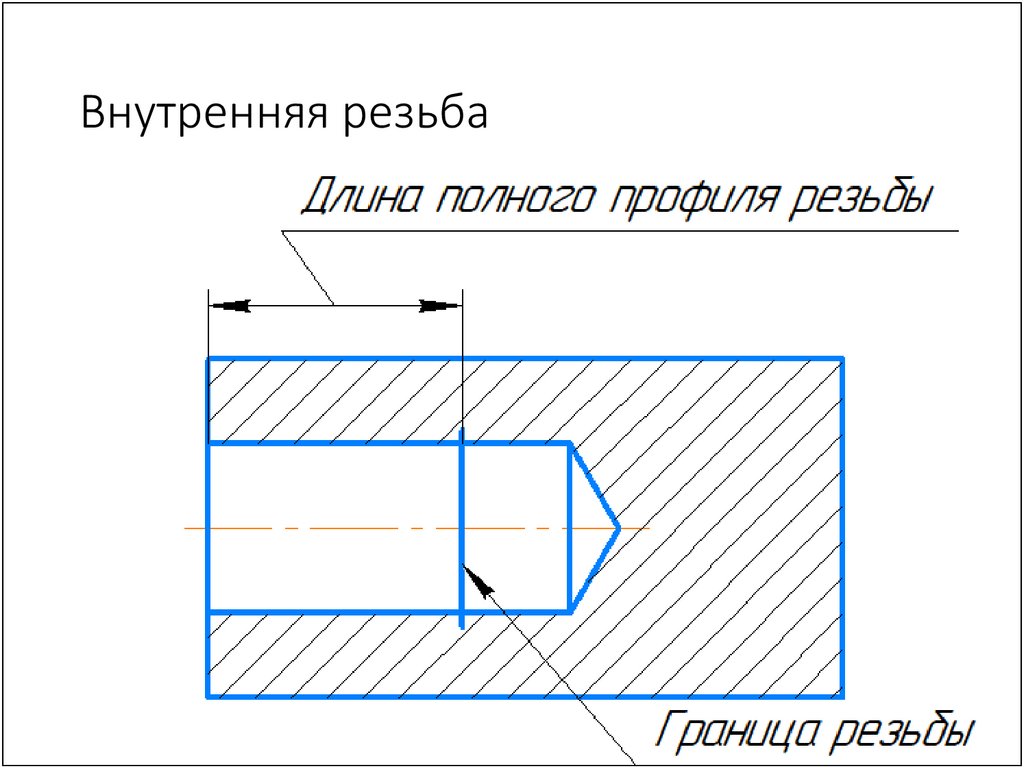

13.

Внутренняя резьба

14.

Внутренняя резьба
Параметры фаски подбираются
в соответствии с ГОСТ 10549-80

15.

Внутренняя резьба

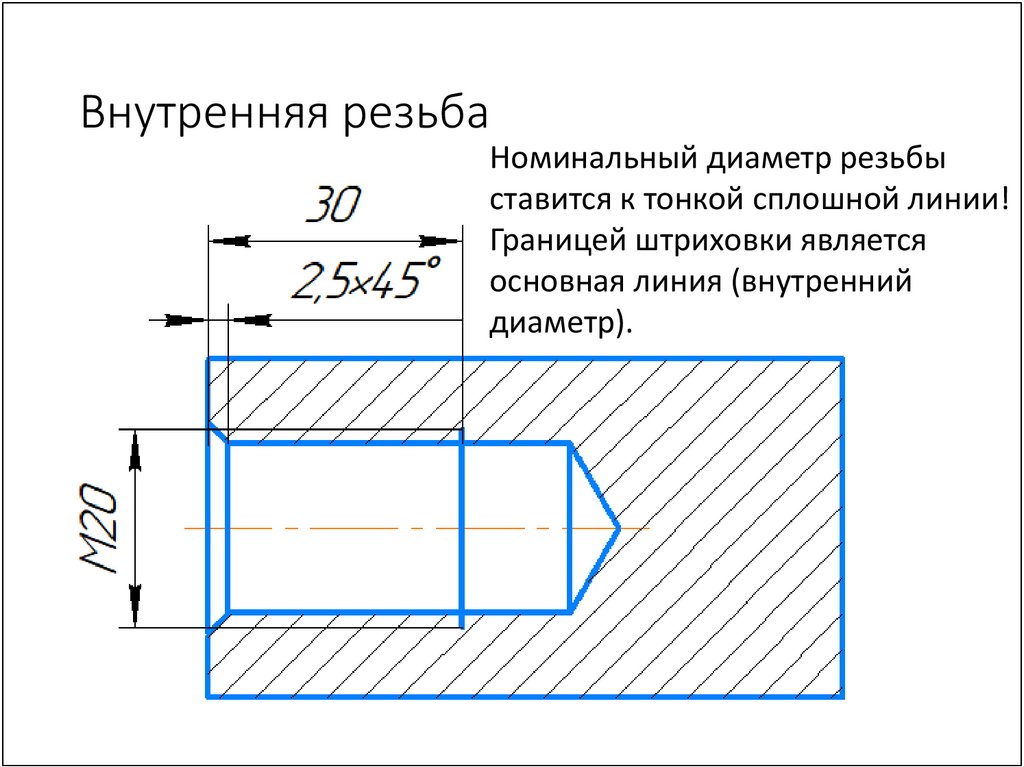

16.

Внутренняя резьба
Номинальный диаметр резьбы
ставится к тонкой сплошной линии!
Границей штриховки является
основная линия (внутренний
диаметр).

17.

Внутренняя резьба – вид с торца
Номинальный диаметр резьбы
ставится к тонкой сплошной линии!

18.

Внутренняя резьба – вид с торца (в
разрезе)
Номинальный диаметр резьбы
ставится к тонкой сплошной линии!
Границей штриховки является
основная линия (внутренний
диаметр).

19.

Проточка наружной резьбы
На чертеже проточки показываются упрощённо.
Подробно проточка вычерчивается как выносной элемент
на свободном поле чертежа.
Параметры проточек принимаются в соответствии с ГОСТ 10549-80.

20.

Резьбовые соединения
При изображении резьбового соединения
предпочтение отдаётся ввинчиваемой детали:
