1.

ИЗОБРАЖЕНИЕ И ОБОЗНАЧЕНИЕ
РЕЗЬБЫ НА ЧЕРТЕЖАХ
1 Виды соединений
2. Понятие резьбы
3. Классификация резьбы
4. Основные параметры резьбы
5. Изображение резьбы на чертеже
6. Технологические элементы резьбы
7. Обозначение резьбы

2. ВИДЫ СОЕДИНЕНИЯ ДЕТАЛЕЙ

В приборах, машинах, установках – во
всевозможных изделиях машиностроения и
других отраслей промышленности используются
самые разнообразные по своему назначению,
конструктивной форме, технологии изготовления
виды соединения деталей

3.

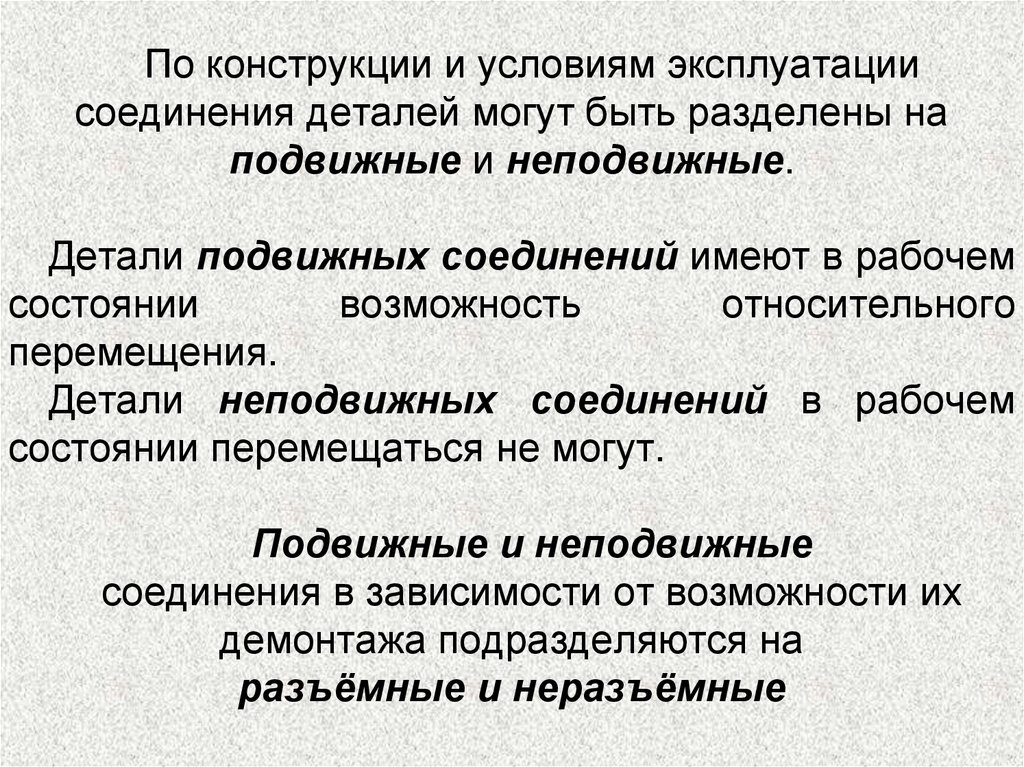

По конструкции и условиям эксплуатации
соединения деталей могут быть разделены на
подвижные и неподвижные.
Детали подвижных соединений имеют в рабочем
состоянии
возможность
относительного
перемещения.
Детали неподвижных соединений в рабочем
состоянии перемещаться не могут.
Подвижные и неподвижные
соединения в зависимости от возможности их
демонтажа подразделяются на
разъёмные и неразъёмные

4.

Разъёмные соединения – соединения деталей, которые
можно многократно разъединять и соединять, не
деформируя при этом ни соединяемые, ни крепежные
детали.
Неразъёмные соединения – соединения, которые могут
быть разобраны лишь при повреждении, хотя бы одной
из образующих соединения деталей. Так, для разборки
заклепочного соединения необходимо сломать заклепку.
Разъёмные
Неразъёмные

5.

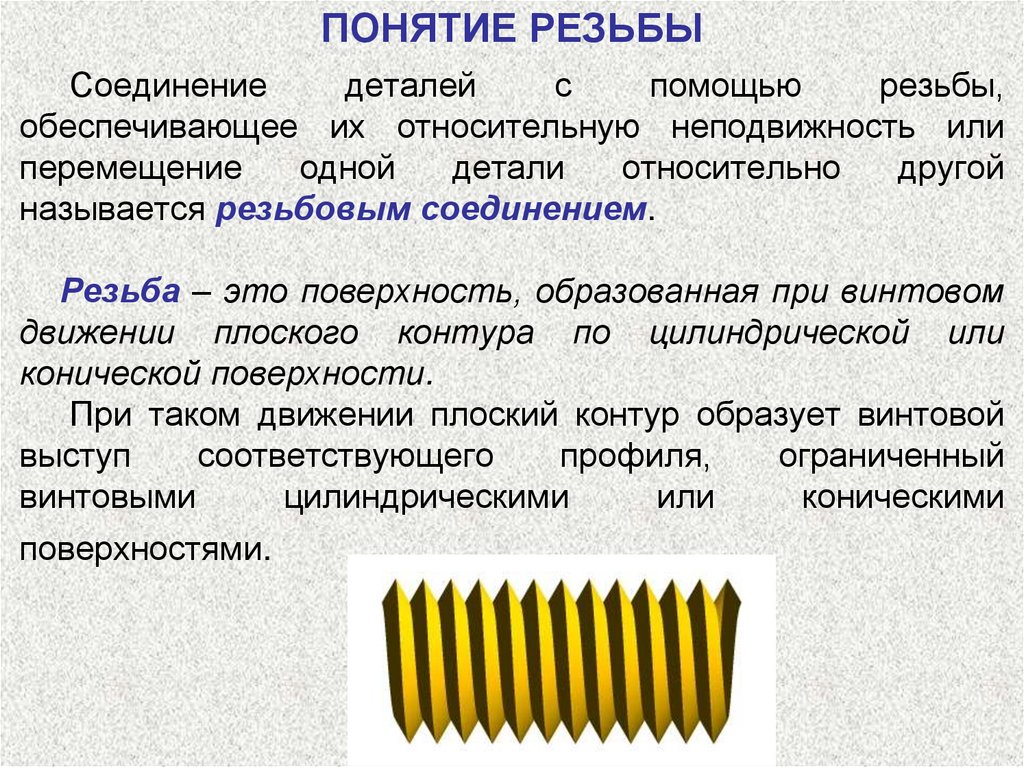

ПОНЯТИЕ РЕЗЬБЫ
Соединение
деталей
с
помощью
резьбы,
обеспечивающее их относительную неподвижность или
перемещение
одной
детали
относительно
другой
называется резьбовым соединением.
Резьба – это поверхность, образованная при винтовом
движении плоского контура по цилиндрической или
конической поверхности.
При таком движении плоский контур образует винтовой
выступ
соответствующего
профиля,
ограниченный
винтовыми
цилиндрическими
или
коническими
поверхностями.

6.

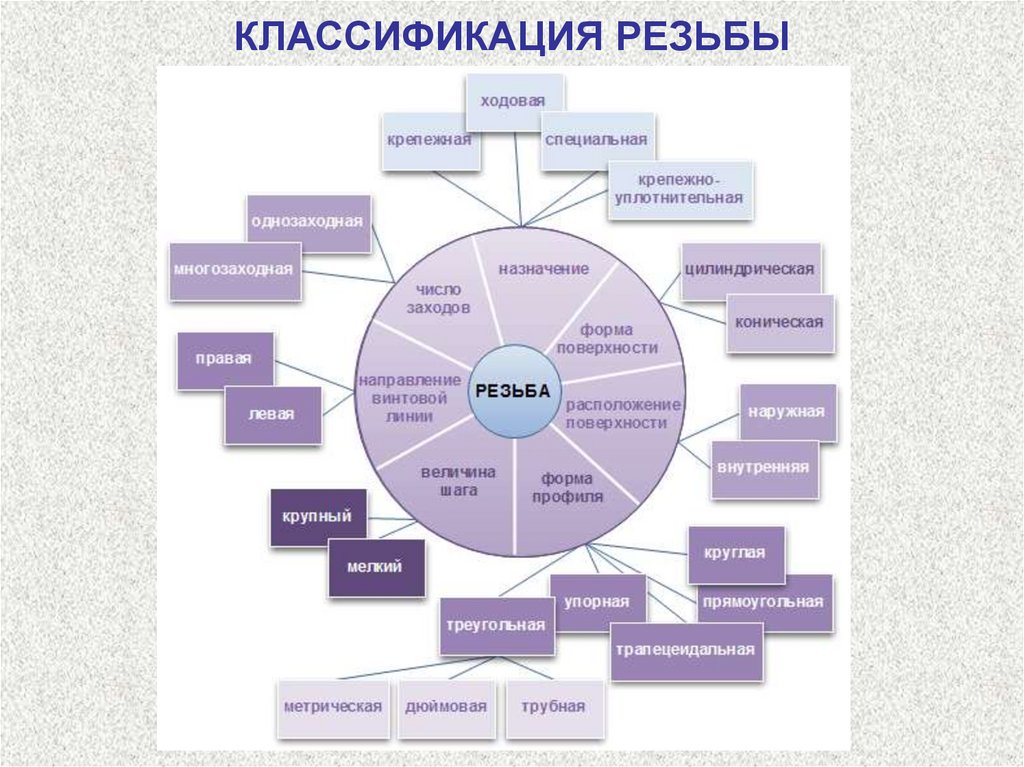

КЛАССИФИКАЦИЯ РЕЗЬБЫ

7.

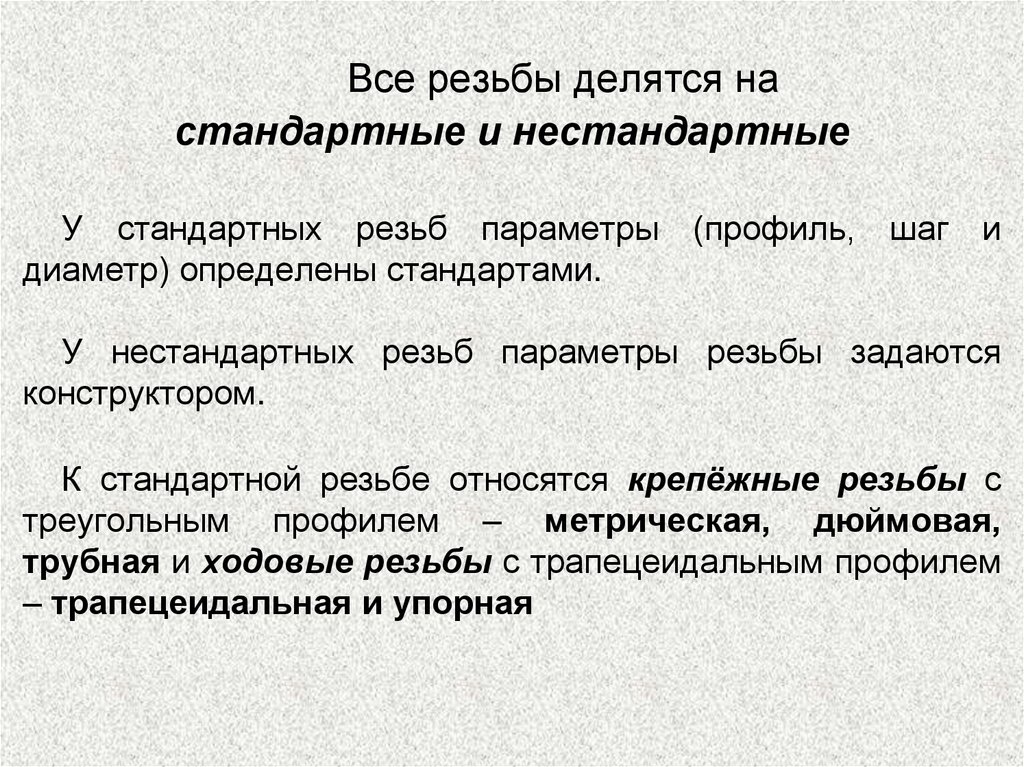

Все резьбы делятся на
стандартные и нестандартные
У стандартных резьб параметры (профиль, шаг и
диаметр) определены стандартами.
У нестандартных резьб параметры резьбы задаются
конструктором.
К стандартной резьбе относятся крепёжные резьбы с
треугольным профилем – метрическая, дюймовая,
трубная и ходовые резьбы с трапецеидальным профилем
– трапецеидальная и упорная

8.

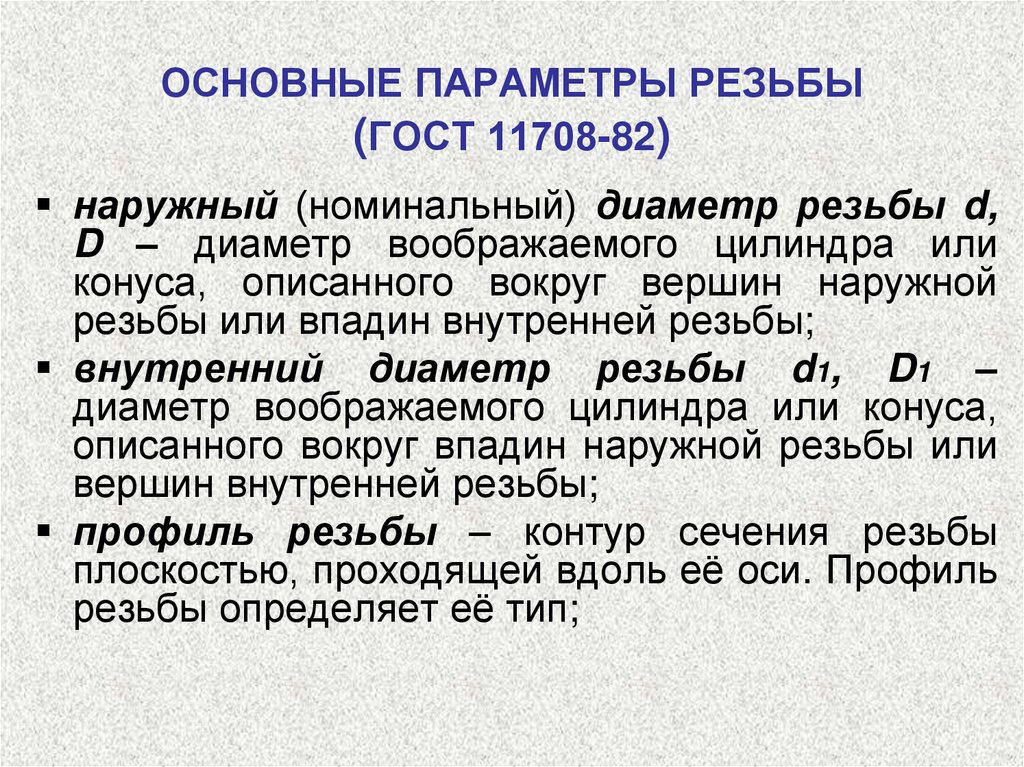

9. ОСНОВНЫЕ ПАРАМЕТРЫ РЕЗЬБЫ (ГОСТ 11708-82)

наружный (номинальный) диаметр резьбы d,
D – диаметр воображаемого цилиндра или
конуса, описанного вокруг вершин наружной
резьбы или впадин внутренней резьбы;
внутренний диаметр резьбы d1, D1 –
диаметр воображаемого цилиндра или конуса,
описанного вокруг впадин наружной резьбы или
вершин внутренней резьбы;
профиль резьбы – контур сечения резьбы
плоскостью, проходящей вдоль её оси. Профиль
резьбы определяет её тип;

10.

угол α – угол профиля резьбы, т.е. угол между
смежными боковыми сторонами профиля;
шаг цилиндрической резьбы Р – расстояние
между соседними одноименными боковыми
сторонами профиля в направлении, параллельном
оси резьбы;
ход цилиндрической резьбы Рh – расстояние
между ближайшими одноименными боковыми
сторонами профиля, принадлежащими одной и той
же винтовой поверхности, в направлении,
параллельном оси резьбы или величина осевого
перемещения за один полный оборот.

11.

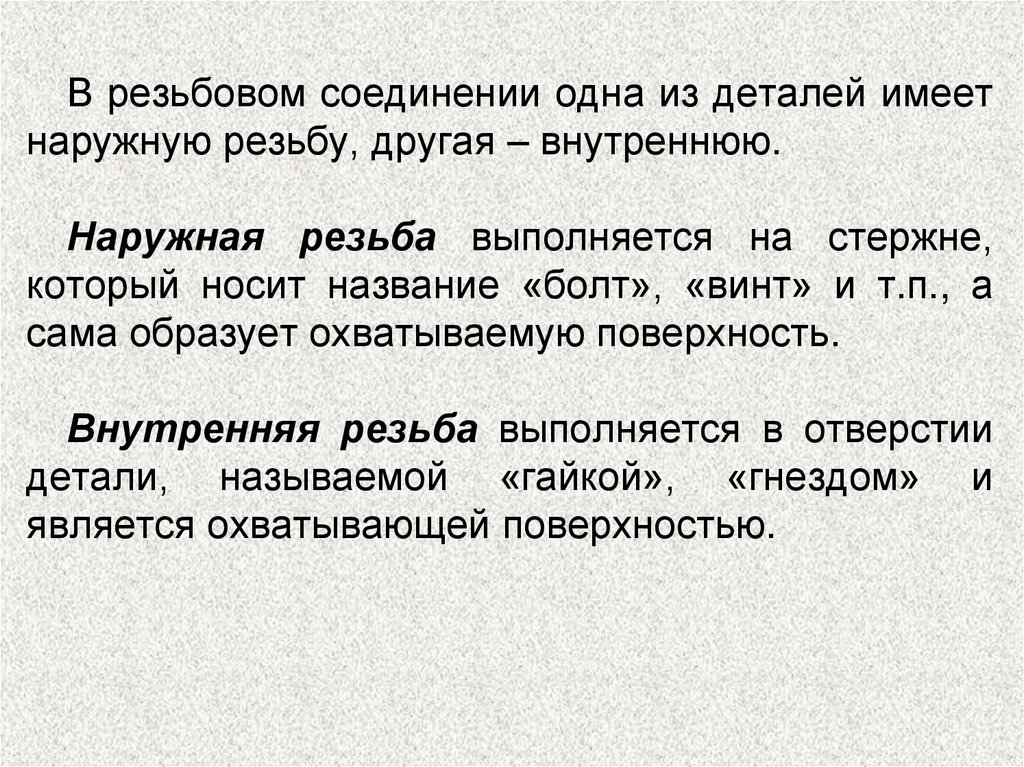

В резьбовом соединении одна из деталей имеет
наружную резьбу, другая – внутреннюю.
Наружная резьба выполняется на стержне,
который носит название «болт», «винт» и т.п., а
сама образует охватываемую поверхность.
Внутренняя резьба выполняется в отверстии
детали, называемой «гайкой», «гнездом» и
является охватывающей поверхностью.

12.

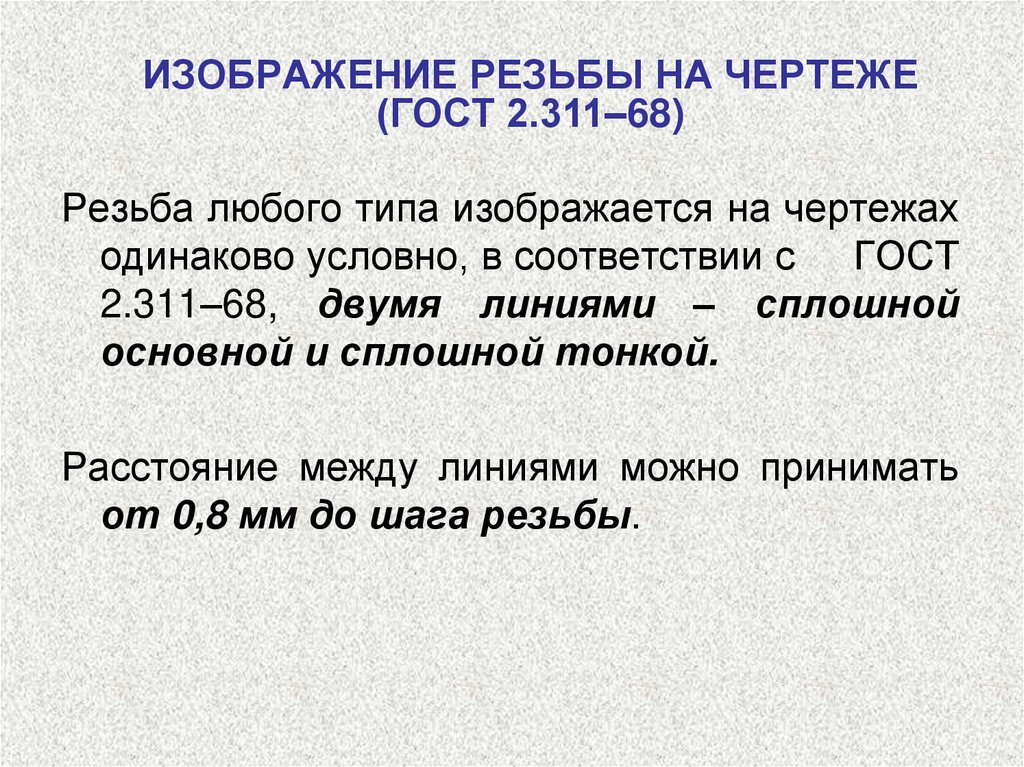

ИЗОБРАЖЕНИЕ РЕЗЬБЫ НА ЧЕРТЕЖЕ
(ГОСТ 2.311–68)
Резьба любого типа изображается на чертежах
одинаково условно, в соответствии с ГОСТ
2.311–68, двумя линиями – сплошной
основной и сплошной тонкой.
Расстояние между линиями можно принимать
от 0,8 мм до шага резьбы.

13.

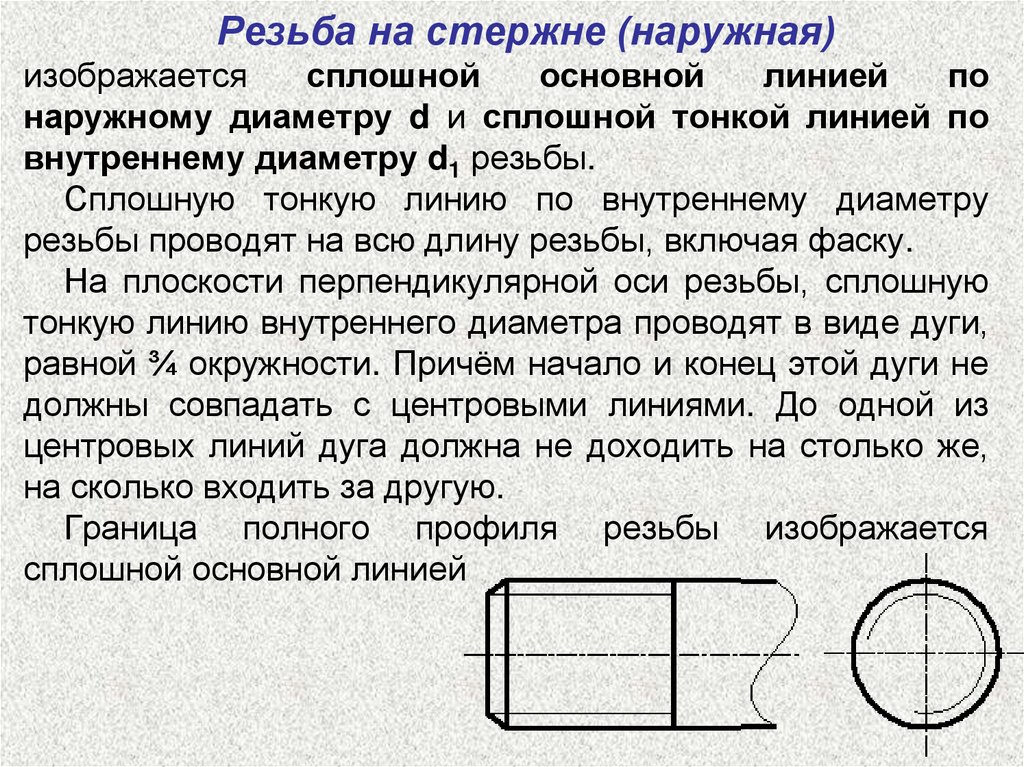

Резьба на стержне (наружная)
изображается
сплошной
основной
линией
по
наружному диаметру d и сплошной тонкой линией по
внутреннему диаметру d1 резьбы.
Сплошную тонкую линию по внутреннему диаметру
резьбы проводят на всю длину резьбы, включая фаску.
На плоскости перпендикулярной оси резьбы, сплошную
тонкую линию внутреннего диаметра проводят в виде дуги,
равной ¾ окружности. Причём начало и конец этой дуги не
должны совпадать с центровыми линиями. До одной из
центровых линий дуга должна не доходить на столько же,
на сколько входить за другую.
Граница полного профиля резьбы изображается
сплошной основной линией

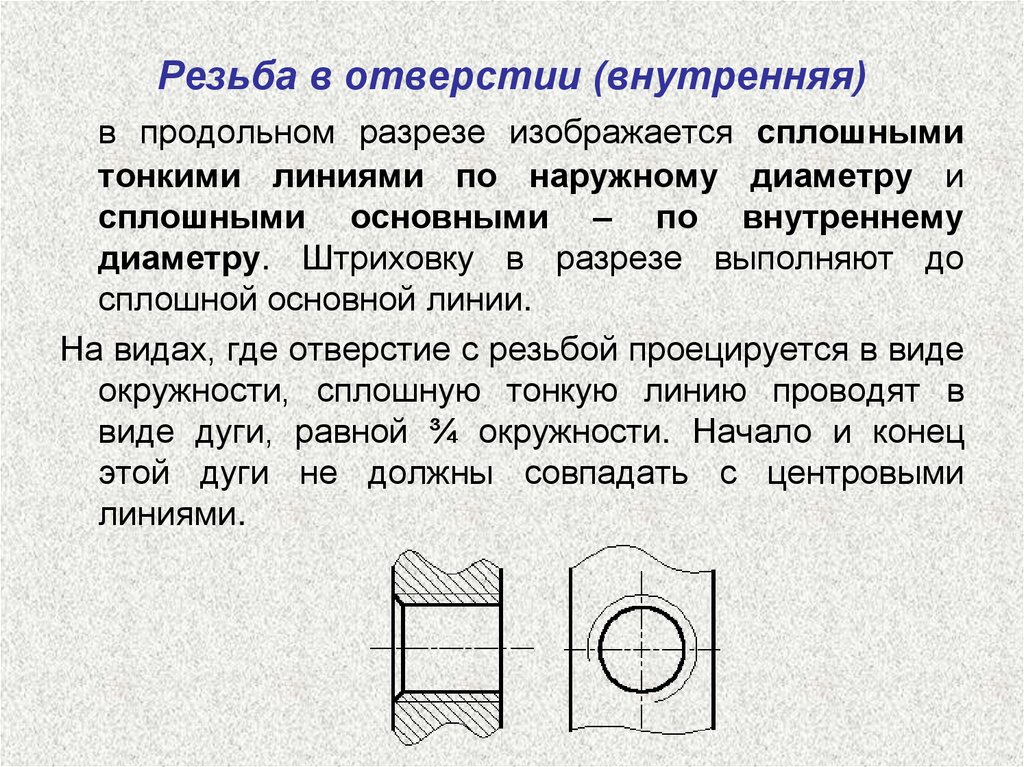

14. Резьба в отверстии (внутренняя)

в продольном разрезе изображается сплошными
тонкими линиями по наружному диаметру и
сплошными основными – по внутреннему
диаметру. Штриховку в разрезе выполняют до
сплошной основной линии.
На видах, где отверстие с резьбой проецируется в виде
окружности, сплошную тонкую линию проводят в
виде дуги, равной ¾ окружности. Начало и конец
этой дуги не должны совпадать с центровыми
линиями.

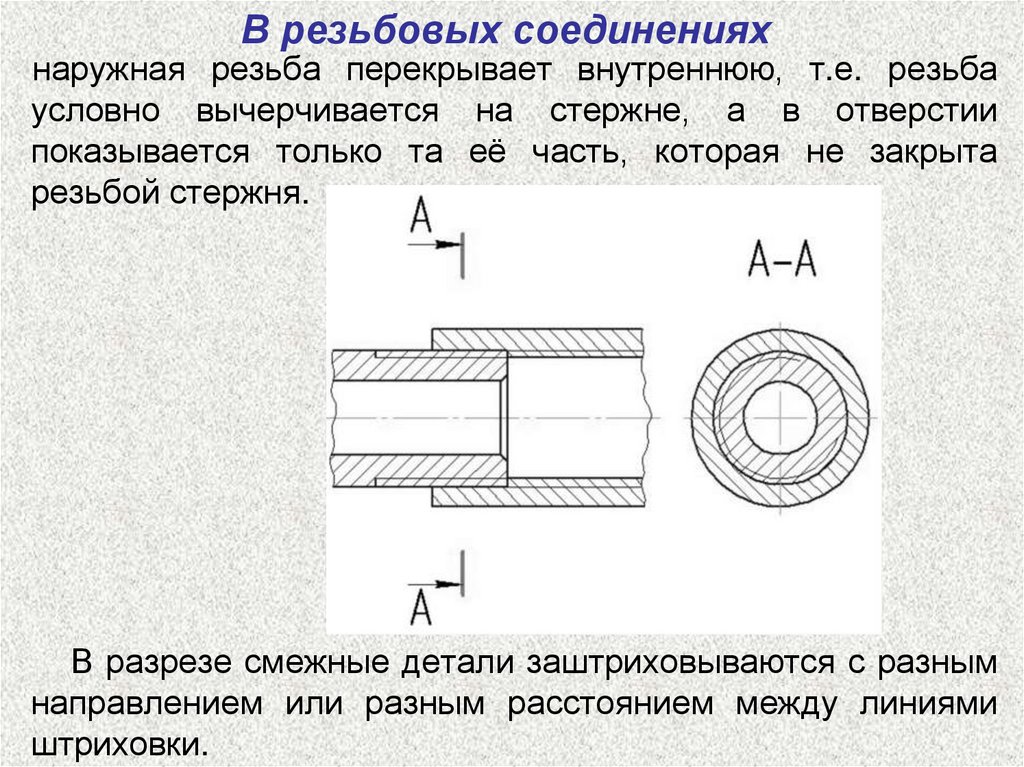

15. В резьбовых соединениях

наружная резьба перекрывает внутреннюю, т.е. резьба
условно вычерчивается на стержне, а в отверстии
показывается только та её часть, которая не закрыта
резьбой стержня.
В разрезе смежные детали заштриховываются с разным
направлением или разным расстоянием между линиями
штриховки.

16.

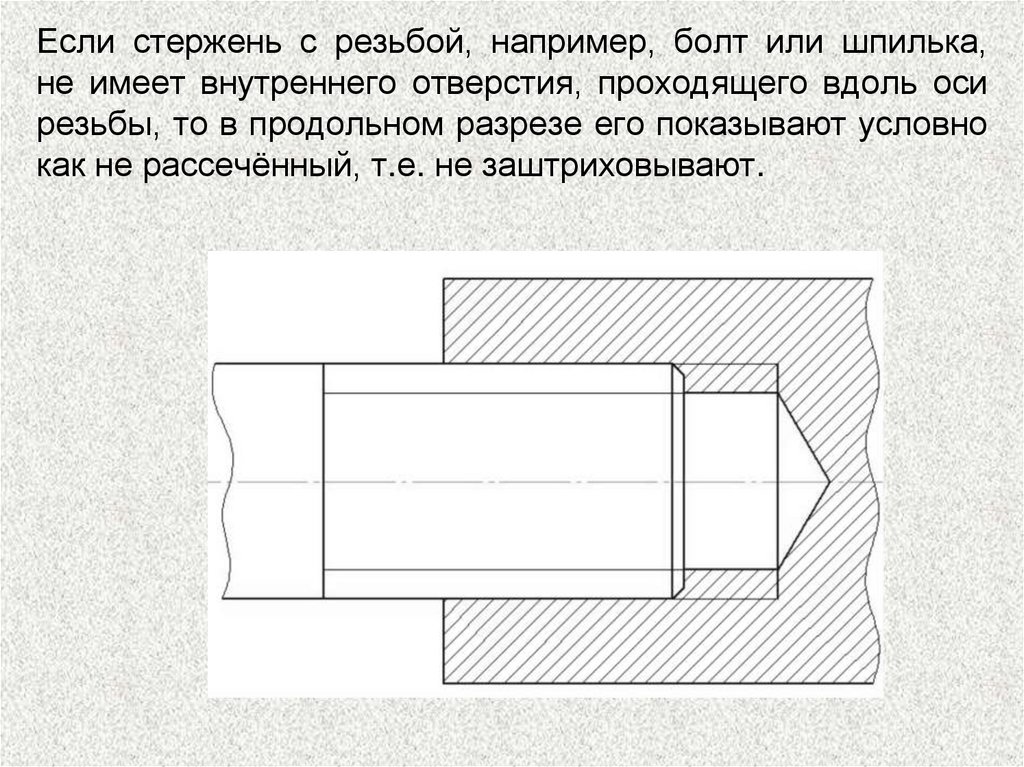

Если стержень с резьбой, например, болт или шпилька,
не имеет внутреннего отверстия, проходящего вдоль оси
резьбы, то в продольном разрезе его показывают условно
как не рассечённый, т.е. не заштриховывают.

17. Технологические элементы резьбы

Технологические элементы резьбы – это сбеги,
недорезы, проточки и фаски. Форму и размеры этих
элементов
в
зависимости
от
профиля
резьбы
устанавливают соответствующие ГОСТы.
Сбегом называют участок резьбы, на котором
режущий инструмент, выходя из металла (или другого
материала) на поверхность, нарезает резьбу с
постепенным уменьшением высоты профиля.

18.

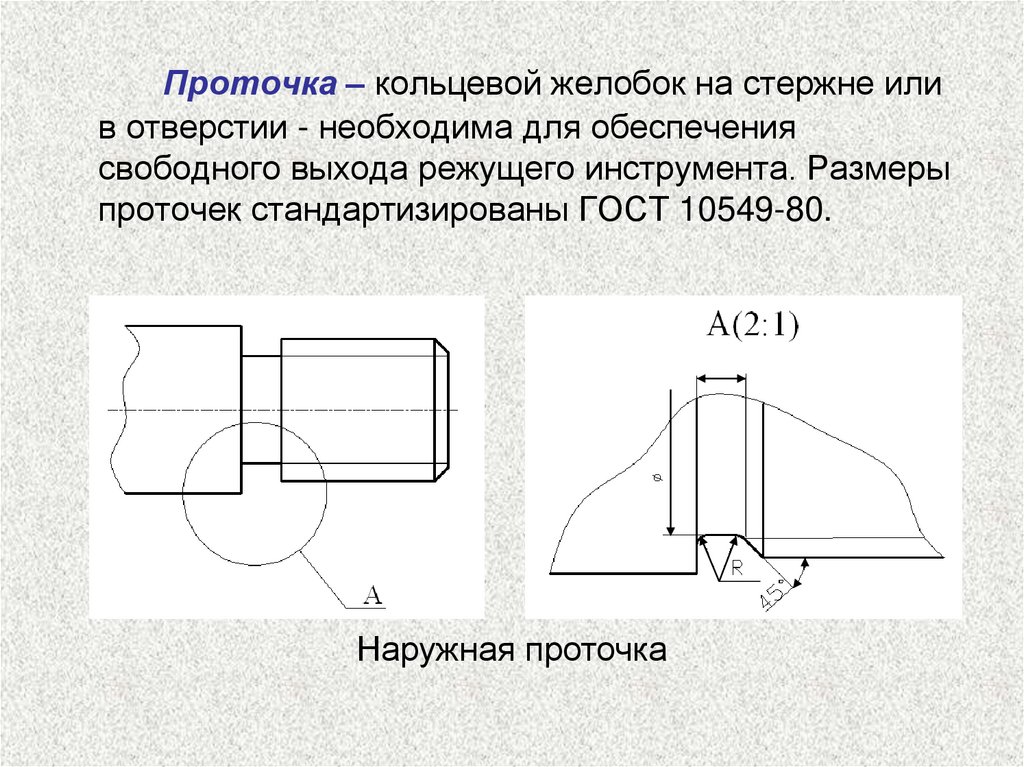

Проточка – кольцевой желобок на стержне или
в отверстии - необходима для обеспечения
свободного выхода режущего инструмента. Размеры
проточек стандартизированы ГОСТ 10549-80.
Наружная проточка

19.

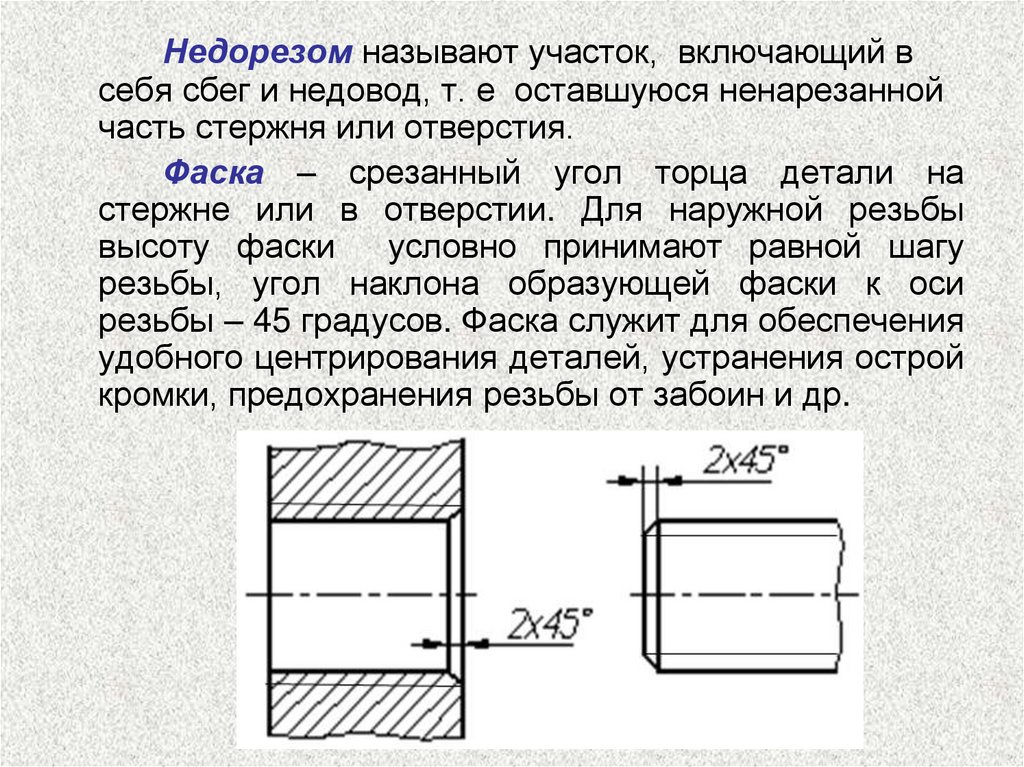

Недорезом называют участок, включающий в
себя сбег и недовод, т. е оставшуюся ненарезанной
часть стержня или отверстия.
Фаска – срезанный угол торца детали на
стержне или в отверстии. Для наружной резьбы
высоту фаски
условно принимают равной шагу
резьбы, угол наклона образующей фаски к оси
резьбы – 45 градусов. Фаска служит для обеспечения
удобного центрирования деталей, устранения острой
кромки, предохранения резьбы от забоин и др.

20.

ОБОЗНАЧЕНИЕ РЕЗЬБЫ

21.

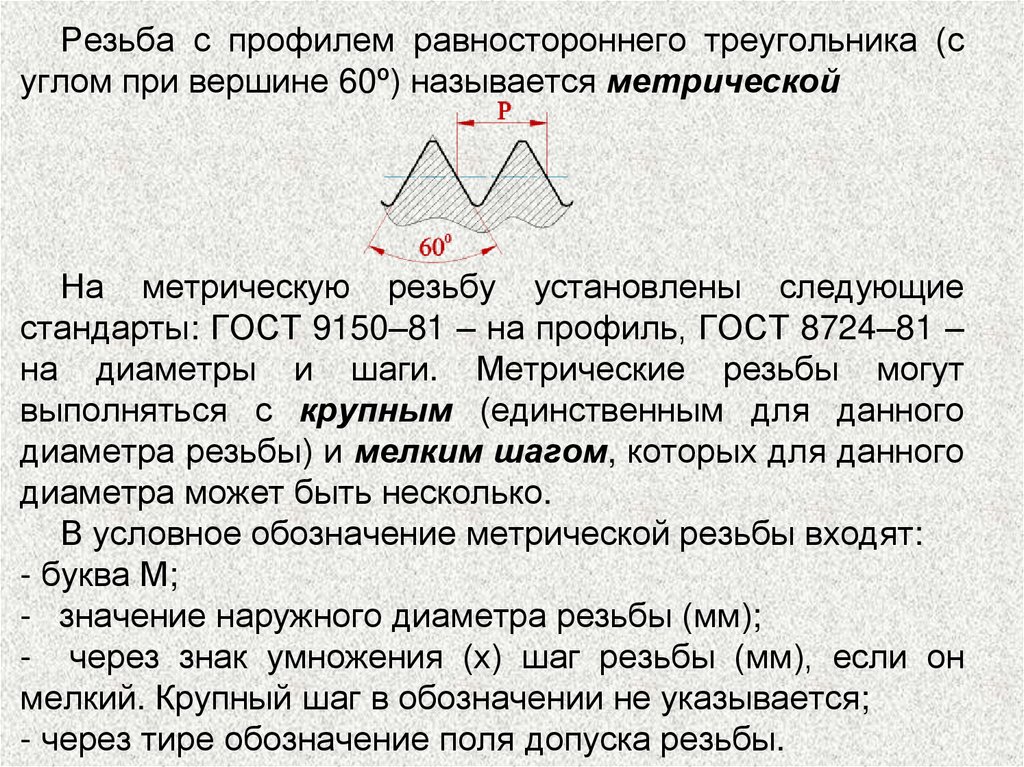

Резьба с профилем равностороннего треугольника (с
углом при вершине 60º) называется метрической
На метрическую резьбу установлены следующие
стандарты: ГОСТ 9150–81 – на профиль, ГОСТ 8724–81 –
на диаметры и шаги. Метрические резьбы могут
выполняться с крупным (единственным для данного
диаметра резьбы) и мелким шагом, которых для данного
диаметра может быть несколько.
В условное обозначение метрической резьбы входят:
- буква М;
- значение наружного диаметра резьбы (мм);
- через знак умножения (х) шаг резьбы (мм), если он
мелкий. Крупный шаг в обозначении не указывается;
- через тире обозначение поля допуска резьбы.

22.

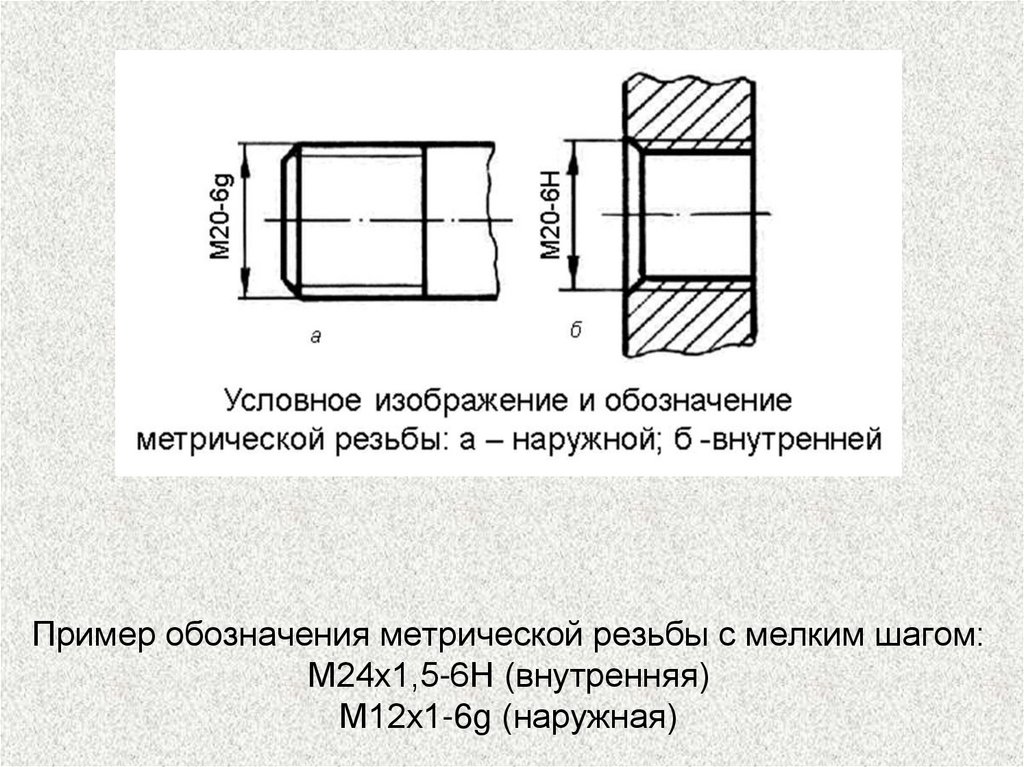

Пример обозначения метрической резьбы с мелким шагом:
М24х1,5-6Н (внутренняя)
М12х1-6g (наружная)

23.

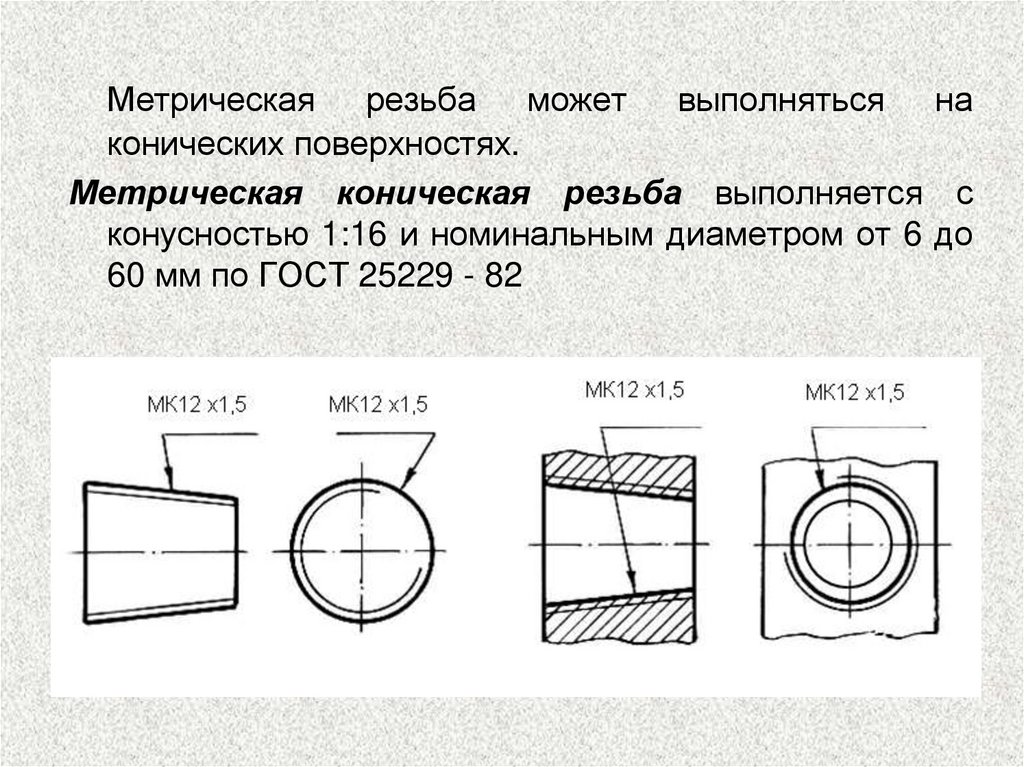

Метрическая резьба может выполняться на
конических поверхностях.
Метрическая коническая резьба выполняется с
конусностью 1:16 и номинальным диаметром от 6 до
60 мм по ГОСТ 25229 - 82

24.

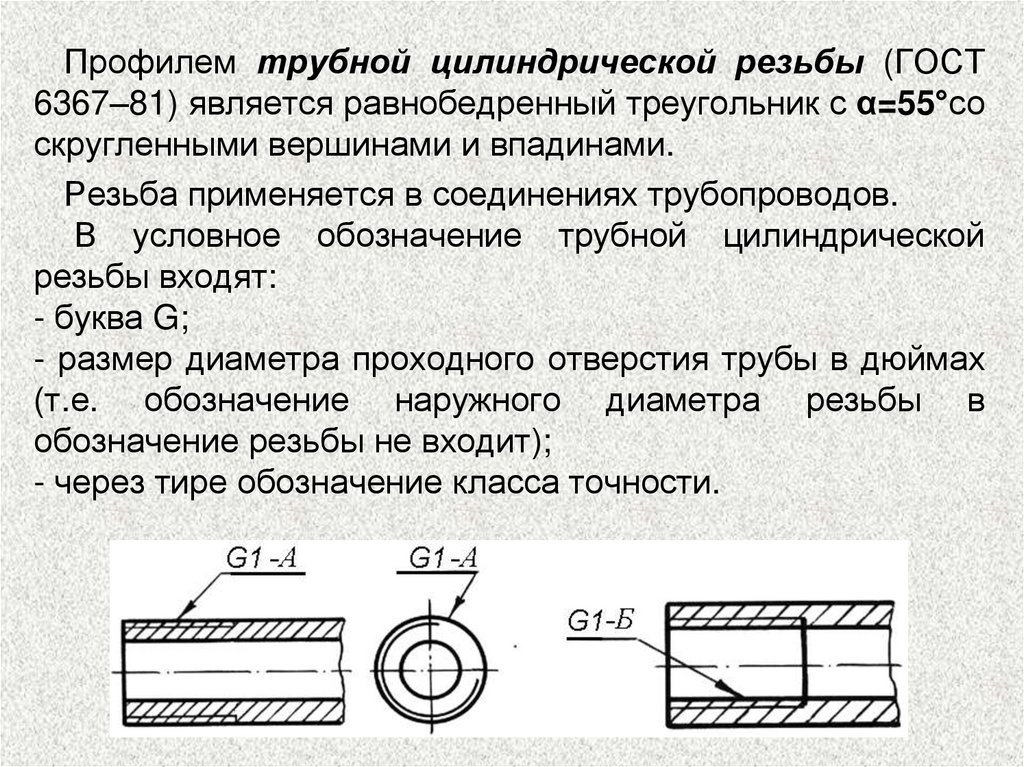

Профилем трубной цилиндрической резьбы (ГОСТ
6367–81) является равнобедренный треугольник с α=55°со
скругленными вершинами и впадинами.
Резьба применяется в соединениях трубопроводов.
В условное обозначение трубной цилиндрической
резьбы входят:
- буква G;
- размер диаметра проходного отверстия трубы в дюймах
(т.е. обозначение наружного диаметра резьбы в
обозначение резьбы не входит);
- через тире обозначение класса точности.

25.

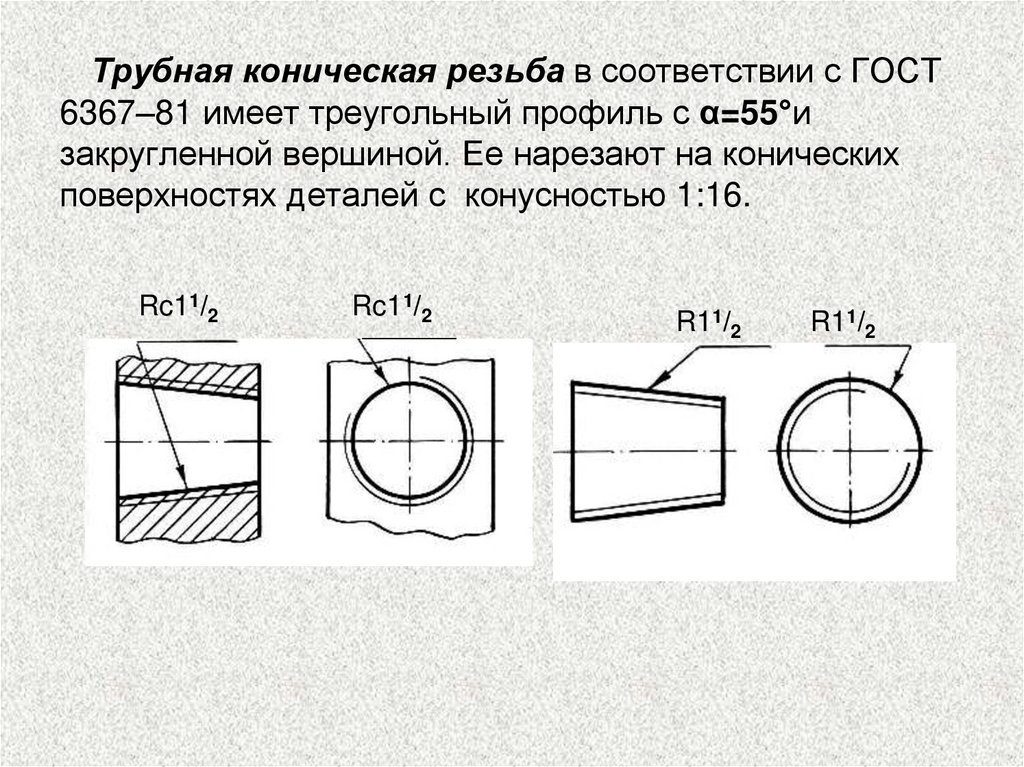

Трубная коническая резьба в соответствии с ГОСТ
6367–81 имеет треугольный профиль с α=55°и
закругленной вершиной. Ее нарезают на конических
поверхностях деталей с конусностью 1:16.
Rc11/2
Rc11/2
R11/2
R11/2

26.

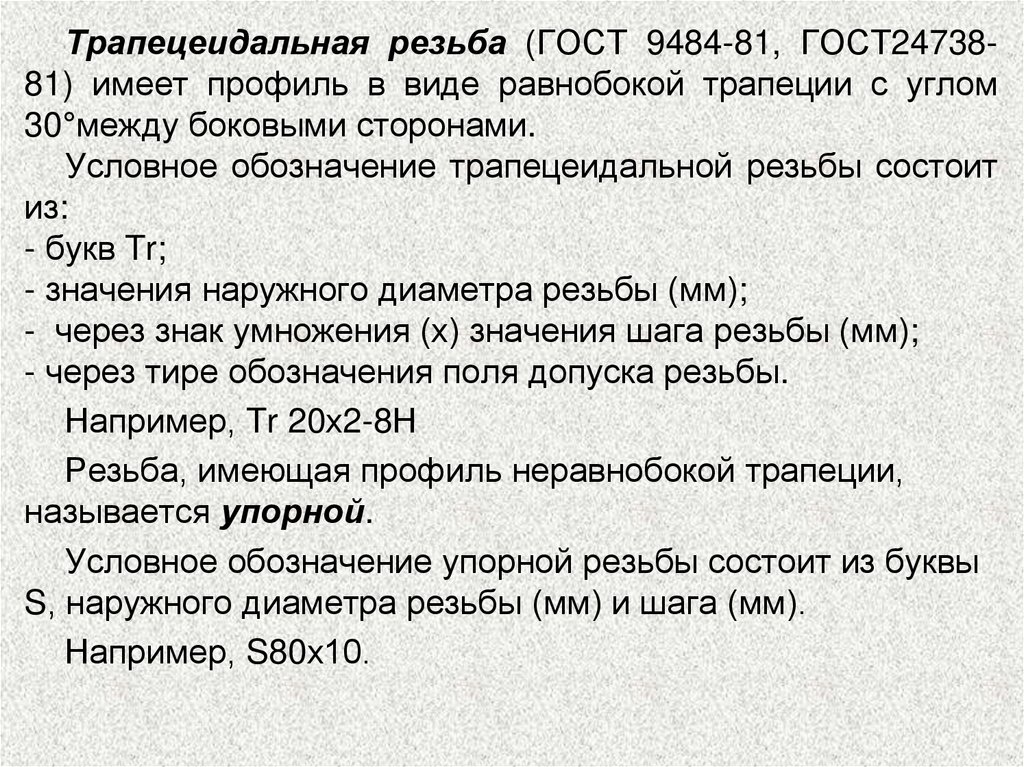

Трапецеидальная резьба (ГОСТ 9484-81, ГОСТ2473881) имеет профиль в виде равнобокой трапеции с углом
30°между боковыми сторонами.
Условное обозначение трапецеидальной резьбы состоит
из:
- букв Tr;
- значения наружного диаметра резьбы (мм);
- через знак умножения (х) значения шага резьбы (мм);
- через тире обозначения поля допуска резьбы.
Например, Tr 20х2-8Н
Резьба, имеющая профиль неравнобокой трапеции,
называется упорной.
Условное обозначение упорной резьбы состоит из буквы
S, наружного диаметра резьбы (мм) и шага (мм).
Например, S80х10.

27.

Резьбу с нестандартным профилем изображают, как
показано
на
рисунке,
со
всеми
размерами
и
дополнительными данными с добавлением слова «резьба».

28.

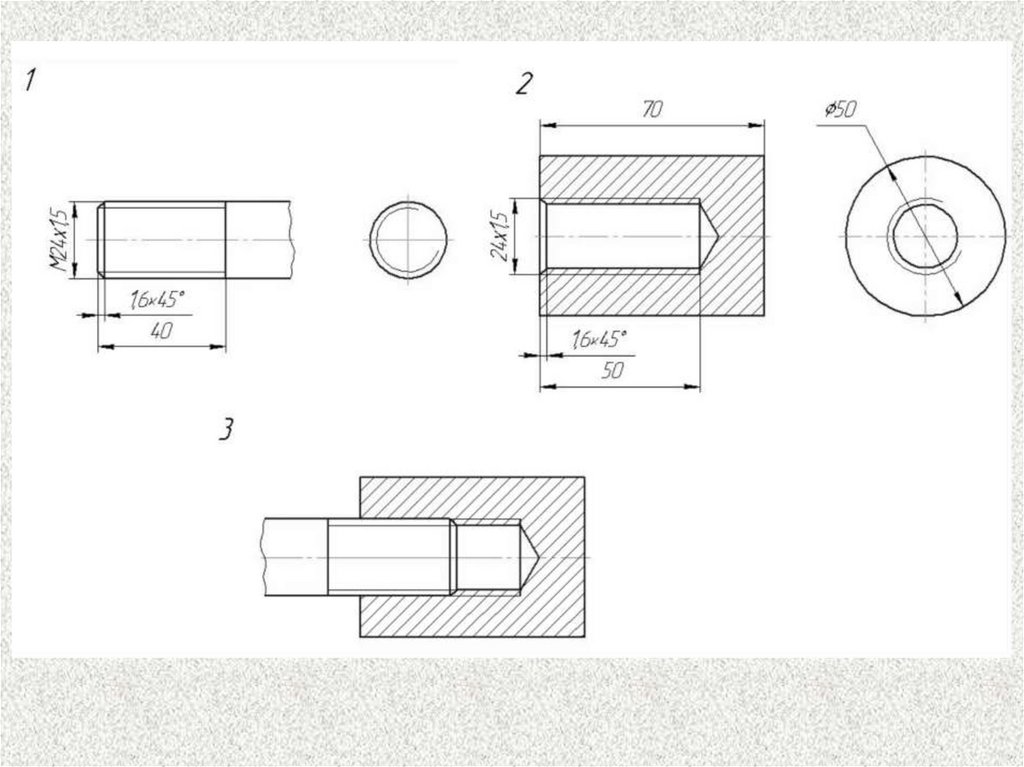

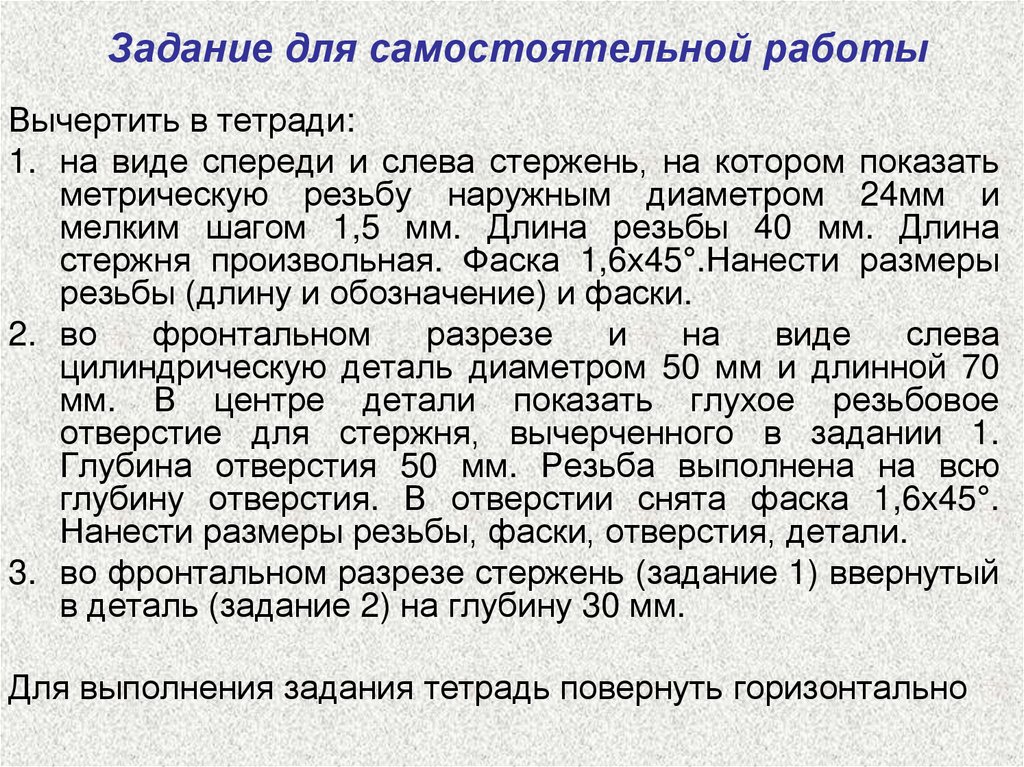

Задание для самостоятельной работы
Вычертить в тетради:
1. на виде спереди и слева стержень, на котором показать
метрическую резьбу наружным диаметром 24мм и
мелким шагом 1,5 мм. Длина резьбы 40 мм. Длина
стержня произвольная. Фаска 1,6х45°.Нанести размеры
резьбы (длину и обозначение) и фаски.
2. во
фронтальном
разрезе
и
на
виде
слева
цилиндрическую деталь диаметром 50 мм и длинной 70
мм. В центре детали показать глухое резьбовое
отверстие для стержня, вычерченного в задании 1.
Глубина отверстия 50 мм. Резьба выполнена на всю
глубину отверстия. В отверстии снята фаска 1,6х45°.
Нанести размеры резьбы, фаски, отверстия, детали.
3. во фронтальном разрезе стержень (задание 1) ввернутый
в деталь (задание 2) на глубину 30 мм.
Для выполнения задания тетрадь повернуть горизонтально
